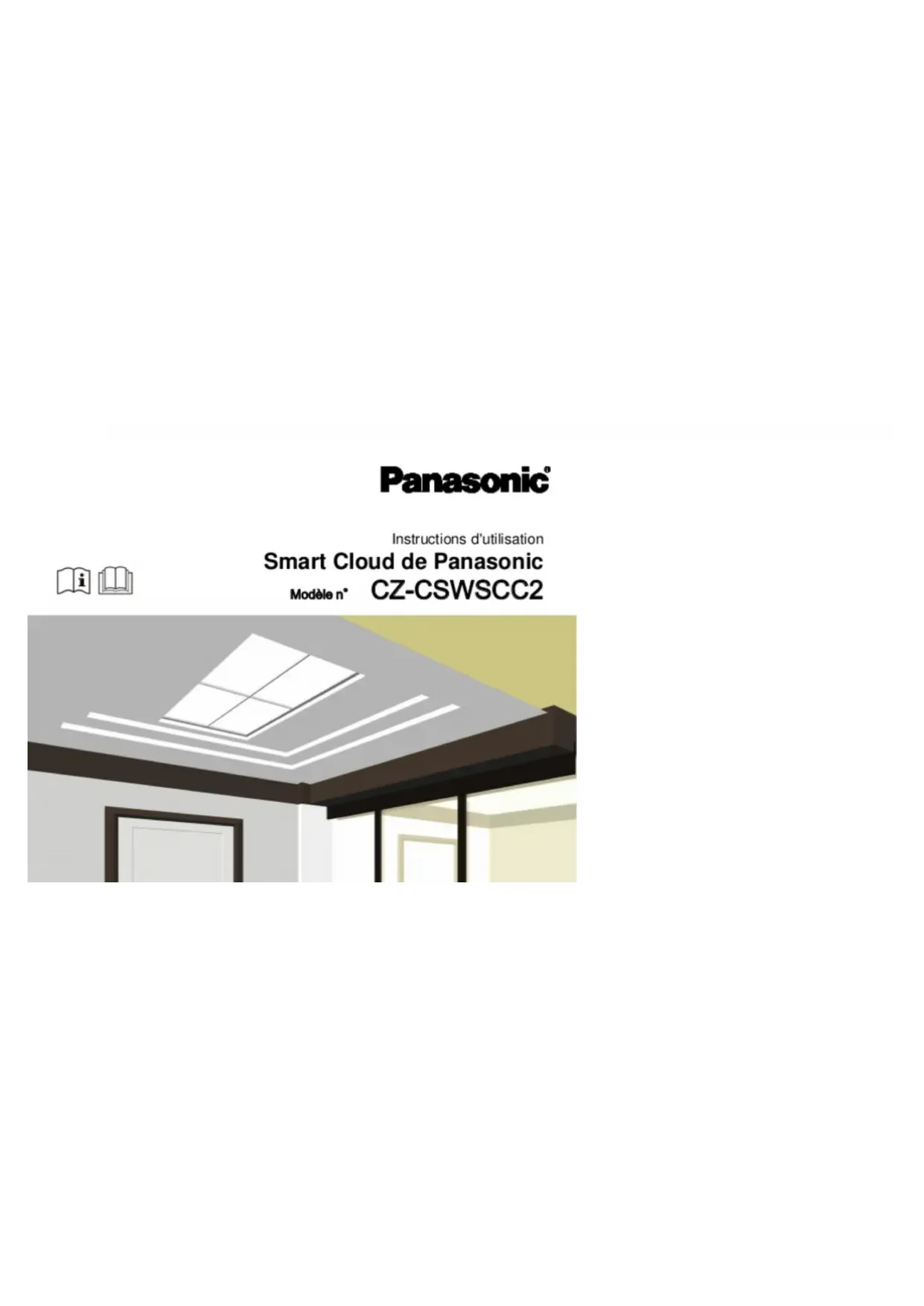

MODE D'EMPLOI CZCSWSCC2 PANASONIC

Qu'est-ce que le Smart Cloud de Panasonic ? Le Smart Cloud de Panasonic vous offre plusieurs services « à distance » permettant de contrôler des unités de climatisation (unités intérieures/unités extérieures) via internet et adaptateurs Cloud. Les données de réglage seront conservées pendant 3 ans dans le Smart Cloud de Panasonic. Contrôle à distance La connexion au Smart Cloud vous permet de faire fonctionner l’unité et d’en vérifier l’état à distance à l’aide d’un PC. Vous pouvez voir les consommations d'énergie des unités de climatisation en comparant les données quotidiennes, hebdomadaires, mensuelles, etc. Il est facile de contrôler l'efficacité écoénergétique et les bâtiments écologiques. Répartition de l’énergie du climatiseur Fonctionnement et État Vous pouvez vérifier l’état de fonctionnement (MARCHE/ARRÊT, mode de fonctionnement, alarmes, etc.) de toutes les unités intérieures et extérieures en temps réel. Vous pouvez également sélectionner des unités intérieures pour changer leurs réglages. Programmation des opérations Vous pouvez enregistrer les programmes des opérations quotidiennes (Heure de MARCHE/ARRÊT, modes de fonctionnement, réglage des températures, etc.) par unités intérieures individuelles ou par groupes d’unités intérieures. Les opérations peuvent être programmées jusqu’à 2 ans à l’avance. Serveur Smart Cloud Internet PC, tablette, etc. Adaptateur Cloud Unité extérieure Unité intérieure Unité extérieure Unité intérieure Adaptateur Cloud Unité intérieurePréparations Description

Veuillez lire les instructions d'utilisation pour une utilisation en toute sécurité. Ce manuel décrit les instructions d'utilisation du Smart Cloud de Panasonic. Lisez ce manuel ainsi que les instructions d'utilisation fournies avec les unités intérieures et les unités extérieures. Veillez à lire les « Consignes de sécurité » (P.5) avant l'utilisation. Conservez ce manuel avec les instructions d'utilisation accompagnant les unités intérieures et les unités extérieures dans un endroit sûr. Veillez à conserver ce manuel dans un endroit facile d’accès pour l'utilisateur. En cas de changement d'utilisateur, veillez à donner ce manuel au nouvel utilisateur. Réglages Appendice Opération/État Fonctionnalités ……………………………………………………………….. Description ……………..…………………………………..……….………… Guide simple des fonctions ………………………………………………… Consignes de sécurité …………………………………………………..….. Préparatifs avant le changement des réglages ………………………..… Avant l'utilisation …………………………………………………………..… Connexion au Smart Cloud de Panasonic ……………………………..… Écran d'accueil ……………………………………………………………… Vérification de l’état des unités de climatisation ……………………..… Vérification des réglages sur l’unité intérieure …………………..……….. Changement des réglages sur l’unité intérieure …………………..…….. Vérification du journal des opérations des unités intérieures …………… Vérification de l’état opérationnel de l'unité extérieure ……………..…… Vérification de l’état des Adaptateurs Cloud ……………………………… Vérification de l’état avec la carte de l'étage ………………………..……. Vérification visuelle de la valeur du rendement d'air des unités de climatisation ….….….….….….….….….….….….….….….…………….…. Vérification des statistiques de la valeur du rendement ………………… Vérification du message de notification des unités de climatisation ...… Vérification des détails de la notification …………………………..……… Vérification graphique de la notification …………………………………… Vérification des réglages d'entretien …………………………………..….. Vérification des notifications avec la carte de l'étage ……………………. Réglages système …………………………………………………………….. Configuration des réglages système …………………..………………….. Réglages du compte utilisateur ………………………………………….… Configurer les réglages du compte utilisateur …………………….……… Programmation ……………………………………………………………….. Configurer les réglages du programme …………………………………… Contrôler les résultats du programme ………………………………..……

61Guide simple des fonctions

Opérations sur l’unité intérieure Ce guide montre uniquement les fonctions principales. Ce que vous désirez faire Titre Page Pour changer les réglages sur l’unité intérieure

Changement des réglages sur l’unité intérieure

Pour changer le mode de fonctionnement

Changement des réglages sur l’unité intérieure

Pour changer la température réglée

Changement des réglages sur l’unité intérieure

Pour réinitialiser le signe filtre

Vérification des réglages sur l’unité intérieure

Pour changer la direction du souffle et la vitesse de ventilation

Changement des réglages sur l’unité intérieure

Pour éviter une action par les contrôleurs à distance

Changement des réglages sur l’unité intérieure

Vérification de l’état de fonctionnement Ce que vous désirez faire Titre Page Pour vérifier l’état opérationnel des unités intérieures que vous gérez

Vérification du journal des opérations des unités intérieures

Pour vérifier l’état des Adaptateurs Cloud

Vérification de l’état des Adaptateurs Cloud

Pour vérifier l’état opérationnel avec la carte de l'étage

Vérification de l’état avec la carte de l'étage

Pour vérifier graphiquement la valeur du rendement

Vérification des statistiques de la valeur du rendement

Vérification du message de notification des unités de climatisation Ce que vous désirez faire Titre Page Pour vérifier le message de notification

Vérification des détails de la notification

Pour vérifier les réglages d'entretien

Vérification des réglages d'entretien

Configuration des réglages système/compte Ce que vous désirez faire Titre Page Pour configurer les réglages système

Configuration des réglages système

Pour configurer les réglages du compte

Configurer les réglages du compte utilisateur

Opérations du programme Ce que vous désirez faire Titre Page Pour configurer les réglages quotidiens

Configurer les réglages du programme

Pour régler une opération de programme pour chaque tâche du mode quotidien

Configurer les réglages du programme

56Consignes de sécurité

Points à observer Actions interdites AVERTISSEMENT Signale un danger ou une pratique dangereuse susceptible de blesser gravement ou mortellement.

Signale un danger ou une pratique dangereuse susceptible de blesser ou d'endommager le matériel. Ne pas installer l’appareil dans un milieu où pourraient se trouver des substances explosives. En cas, de dysfonctionnement de l’appareil, ne le réparez pas vous-même. Contactez le revendeur ou le service d’assistance pour faire réparer l’appareil. En cas d’urgence, enlevez la fiche d’alimentation de la prise ou coupez le disjoncteur ou les moyens par lesquels le système est isolé du secteur électrique. Cet appareil est destiné à être utilisé par des experts ou des utilisateurs formés dans des magasins, l’industrie légère et dans des fermes ou pour un usage commercial par des profanes. Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, à condition d’être surveillés ou d’avoir reçu des instructions concernant l’utilisation de l’appareil en toute sécurité et de comprendre les dangers que cela implique. Ne pas utiliser avec les mains mouillées. Ne pas laver à l'eau. AVERTISSEMENT

Préparatifs avant le changement des réglages Ce chapitre décrit certaines commandes de base. Préparations Préparatifs avant le changement des réglagesAvant l'utilisation

Pour vous connecter au Smart Cloud de Panasonic, utilisez Windows Internet Explorer 11 ou des versions plus récentes. Pour se connecter au Smart Cloud de Panasonic Préparations Préparatifs avant le changement des réglages Pour consulter ou imprimer des documents PDF, vous devez installer Acrobat Reader sur votre PC, etc. Acrobat Reader est disponible gratuitement sur le site Web d'Adobe. Pour voir des documents PDF Remarque Adobe Reader est une marque déposée de Adobe Systems Incorporated aux États-Unis et dans les autres pays. Il est nécessaire d'installer Adobe Reader sur votre PC pour lire les fichiers au format CSV. Si vous avez besoin d'aide avec ce système, veuillez contacter votre revendeur ou un agent de service. Si vous avez besoin d'aide avec ce système Windows et Internet Explorer sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis et dans les autres pays. Adobe Reader est une marque déposée de Adobe Systems Incorporated aux États-Unis et dans les autres pays. Les autres produits mentionnés sont des marques commerciales ou des marques déposées de leurs sociétés respectives. Les autres produits sont la propriété intellectuelle de leurs sociétés respectives. Il est interdit par le droit d’auteur de reproduire tout ou en partie le logiciel et les instructions d'utilisation inclus avec cette unité, ou de prêter le logiciel, sans l’autorisation du titulaire des droits. Cette société décline toute responsabilité pour les dommages, pertes, ou demandes de paiement engagés à la suite de l’utilisation du Smart Cloud de Panasonic. En cas de problèmes avec les calculs, etc., des proportions et les volumes d’utilisation en raison d’une panne du dispositif ou du logiciel, nous ne serons en aucun cas responsables d’aucune indemnisation. Le Smart Cloud de Panasonic peut être modifiés pour améliorer les performances sans avis préalable. Le contenu de ce document peut également être modifié sans préavis. Les violations des droits d’un brevet d’un tiers ou d’autres droits ayant pour résultat l’utilisation des éléments décrits dans le présent document ne seront pas la responsabilité de cette société. Consultez sur le DVD fourni avec l'adaptateur Cloud pour les licences open source. Marque commerciale et indemnisation Remarque Windows et Internet Explorer sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États- Unis et dans les autres pays. Bien que vous puissiez consulter le site Web dans des navigateurs et des systèmes d'exploitation différents, veuillez noter que vous pouvez rencontrer des problèmes comme l'impossibilité d'utiliser certaines fonctions.Sélectionnez [Connexion] pour vous connecter. Connexion au Smart Cloud de Panasonic

Ouvrez votre navigateur et saisissez l'URL spécifiée pour afficher l'écran de connexion. (https://ac.smartcloud.panasonic.com/) Vous devez saisir un mot de passe pour vous connecter au Smart Cloud de Panasonic. Saisissez un identifiant utilisateur et un mot de passe. Si vous oubliez votre mot de passe, contactez votre revendeur ou un agent de service. Si la langue dans le champ de langue est incorrecte, modifiez-la. Connexion

Saisissez un identifiant utilisateur.

Saisissez un mot de passe. Si le mot de passe saisi est incorrect 10 fois de suite, le champ de saisie du mot de passe sera verrouillé pendant une heure, et il sera impossible de saisir un mot passe. (Le verrouillage est désactivé au bout d'une heure.) Sélectionnez une langue. (anglais, italien, allemand, français ou espagnol)

Pour modifier le mot de passe, sélectionnez « Modifier le mot de passe ». (P. 10) La période de validité d'un mot de passe est de 60 jours. Il est nécessaire de modifier le mot de passe régulièrement. Préparations Préparatifs avant le changement des réglages9 La première fois que vous identifiez en utilisant l'identifiant utilisateur initial et le mot de passe initial, un écran apparaît pour que vous puissiez modifier l'identifiant utilisateur initial et le mot de passe initial. Ces éléments doivent être modifiés pour pouvoir passer à l'écran d'accueil. Modifier l'identifiant utilisateur initial et le mot de passe initial Saisissez le nouveau mot de passe. L'identifiant utilisateur initial apparait.

Saisissez le nouvel identifiant utilisateur.

Saisissez le mot de passe (actuel) initial.

Saisissez une nouvelle fois le nouveau mot de passe pour confirmation.

L'identifiant du compte ne peut pas être inclus dans le mot de passe. Un mot de passe doit comporter entre 8 et 20 caractères et inclure au moins un caractère alphabétique et un caractère numérique. L'ancien mot de passe ne peut pas être utilisé. Sélectionnez [Modifier] pour appliquer le réglage.

Préparations Préparatifs avant le changement des réglages Connexion au Smart Cloud de Panasonic

6Sélectionnez [Modifier] pour appliquer le réglage.

La période de validité d'un mot de passe est de 60 jours. Modifiez le mot de passe régulièrement. En cas de dépassement de la période de validité, un écran apparait automatiquement pour que vous puissiez modifier votre mot de passe. Modification du mot de passe Connexion au Smart Cloud de Panasonic

Saisissez le nouveau mot de passe. Confirmez l'identifiant utilisateur.

Saisissez le mot de passe actuel.

Saisissez une nouvelle fois le nouveau mot de passe pour confirmation.

L'identifiant du compte ne peut pas être inclus dans le mot de passe. Un mot de passe doit comporter entre 8 et 20 caractères et inclure au moins un caractère alphabétique et un caractère numérique. L'ancien mot de passe ne peut pas être utilisé. Préparations Préparatifs avant le changement des réglagesÉcran d'accueil

Une fois connecté, l'écran d'accueil, comme l'image suivante, apparait. Nom Explication A Informations de l'utilisateur Affiche l'identifiant utilisateur et le type d'utilisateur. Le menu de déconnexion et le manuel de l'utilisateur apparaissent lorsque vous sélectionnez cette section B Menu Affiche le menu.

Accueil, Réglage climatiseur, Visualisation, Notification, Réglages Système, Compte utilisateur, Programme (selon les privilèges de l'utilisateur) C Carte de l'emplacement Affiche une carte indiquant les emplacements des bâtiments dans lesquels des adaptateurs Cloud (AC) sont situés. Un clic sur l‘icône permet d’afficher les appareils ayant actuellement des alertes de notification.

Sélectionnez [Vers le plan de sol] pour afficher la carte de l'étage. D État opératif de l'IDU L'état de fonctionnement de l'unité intérieure s'affiche. E Notification Affiche un aperçu du nombre d'appareils ayant actuellement des alertes de notification. Sélectionnez [Critiques]/[Non-critiques] pour afficher l'écran de détail des notifications. F Consommations d'énergie Affiche la consommation d'énergie (de tous les sites accessibles par l'utilisateur). Compare la consommation quotidienne, hebdomadaire ou mensuelle selon la période d'affichage sélectionnée. Préparations Préparatifs avant le changement des réglages

Nom Explication G Informations météorologiques Affiche les données météorologiques (météo/température) de l'emplacement spécifié par l'utilisateur. Affiche les températures des 20 heures précédentes jusqu'à l'heure actuelle et les prévisions de température pour les 3 prochaines heures. Ces informations son actualisées toutes les heures. H Vous pouvez commuter les 3 écrans du bas en sélectionnant [ ]. I Consommation horaire (aujourd’hui vs hier) Affiche les résultats comparatifs de la consommation d’énergie d’aujourd’hui et d’hier. J Rendement Affiche le rendement à l'aide de flèches d'incréments de 10 %. 0 ~ 10 % s'affiche comme 10 %. La valeur affichée en incréments de 10 % pour plus de 10 %.

Rendement (Capacité réelle/Consommation d'énergie réelle, Capacité nominale/Consommation d'énergie nominale) de chaque site signifie 100 % de rendement durant la dernière heure. K Liste de bâtiments écologiques Affiche la consommation d'énergie en équivalent CO

par le nombre d'arbres nécessaire pour compenser le CO

La formule de calcul d'arbres à CO

est la suivante : L'unité du facteur CO

/kWh 0,002485434 (kg) cette constante représente la valeur de CO

absorbée par un arbre par heure arbres nécessaire pour absorber CO

= (énergie instantanée accumulée en kWh du site * facteur de conversion du CO

) / 0,002485434 Préparations Préparatifs avant le changement des réglages13 Vérification de l’état des unités de climatisation Ce chapitre explique comment vérifier l'état de réglage des unités de climatisation (unités intérieures / unités extérieures) et des adaptateurs Cloud. Vérification de l’état des unités de climatisation Opération/ÉtatVérification des réglages sur l’unité intérieure

Vous pouvez vérifier l'état de réglage de toutes les unités intérieures connectées à cette unité dans une liste. Vous pouvez également modifier l'affichage pour un affichage par zone. Sélectionnez [Réglages climatisation].

Sélectionnez [Détails de l'unité intérieure].

Vérifiez l'état des réglages. (voir ci- dessous)

La liste d'unités intérieures s'affiche. Remarque Vous pouvez sélectionner des unités intérieures pour changer leurs réglages. (P.15) Recherche de l'unité intérieure depuis « Détails de l'unité intérieure »

Sélectionnez la boîte [Rechercher].

Saisissez le mot clé à rechercher.

Il est possible de visualiser les résultats immédiatement. Vous pouvez affiner votre recherche en saisissant plusieurs mots. Vérifiez l’état des unités de climatisation Opération/État Sélectionnez un groupe pour les bâtiments l'équipement de contrôle depuis [Configuration climatisation].

Sélectionnez [Appliquer la sélection].

Groupe de site : Groupement par emplacements (pays, états, etc.) (il est possible de configurer jusqu'à 5 classes de groupe de site.) Site : Groupement par bâtiments dans lesquels les adaptateurs Cloud sont installés. Groupe logique : Groupement par composants (sols, ailes, etc.) des intérieurs des bâtiments (il est possible de configurer jusqu'à 5 classes de groupe logique.) Groupe de contrôle : Groupement avec toutes les unités de climatisation. (Il s'agit du niveau de groupe le plus bas.)

Dissimulez l’onglet Appliquer la sélection.15 Les détails des unités intérieures (IDU) sont affichés et actualisés automatiquement toutes les 3 minutes. Vérification des réglages sur l’unité intérieure

Article Explication Emplacement L'emplacement d'installation (nom du groupe de contrôle) s'affiche. Nom IDU Le nom de l'unité intérieure s'affiche. État MARCHE/ARRÊT L'état de fonctionnement actuel (MARCHE/ARRÊT) s'affiche. (P. 16) Le réglage de la température actuelle s’affiche. (P. 16) La température actuelle de la pièce s’affiche. Le mode de fonctionnement actuel (HEAT/DRY/COOL/FAN/AUTO) s’affiche. (P. 16) La vitesse de ventilation actuelle (HIGH/MEDIUM/LOW/AUTO) s’affiche. (P. 16) La direction du flux d’air s’affiche. (P. 17) « MARCHE » apparait lorsque le réglage d’économie d’énergie est en marche. (P. 17) ECONAVI apparait lorsque le réglage ECONAVI est en marche. (Uniquement pour les modèles avec ECONAVI) Code d'alarme Veuillez contacter votre revendeur ou un agent de service pour le code d'alarme. Décompte du signe filtre Heures restante avant déclenchement d'une notification de filtre sale Interdictions Fonctions interdite de la télécommande locale 1 : Manipulation de l'état de fonctionnement, 2 : Régler température, 3 : Mode de fonctionnement, 4 : Vitesse de ventilation, 5 : Direction des volets. 6 : Économie d'énergie « ● »/« - » indique les conditions autorisées/permises pour chaque point. Catégorie/Principal-Sec. Le type d'unité intérieure (VRF/GHP) et Principal/Sec. sont affichés. État AC État actuel des adaptateurs Cloud (en ligne/hors ligne/Maintenance en cours) Voir sur la carte Liens vers la carte de l'étage Vérifiez l’état des unités de climatisation Opération/État A : Les réglages des unités intérieures s’affichent sous forme de liste. (Vous pouvez faire défiler l'écran vers le haut ou vers le bas.) Chaque fois que vous touchez le nom de l’option, l’ordre change et devient ascendant (▲) ou descendant (▼). Certaines options ne s’affichent pas avec certains modèles. B : Affiche l'écran du contrôleur à distance du climatiseur. Avant de sélectionner [Télécommande climatisation], sélectionnez l'unité intérieure que vous souhaitez manipuler. Il est possible de sélectionner plusieurs/toutes les unités intérieures simultanément. Pas disponible pendant la vérification de service. C : Réinitialise le signe du filtre pour toutes les unités intérieures sélectionnées. Pas disponible pendant la vérification de service. D : Télécharge l'état de l'unité intérieure sélectionnée au format CSV. Avant de sélectionner [Télécharger l'état des climatiseurs], sélectionnez l'unité intérieure des données que vous souhaitez télécharger. E : Affiche l'écran « Détails du journal de fonctionnement » du journal de contrôle de l'unité intérieure sélectionnée. (P. 17) Avant de sélectionner [Afficher le journal], sélectionnez l'unité intérieure que vous souhaitez afficher. « Détails de l'unité intérieure » B C D E16 Changement des réglages sur l’unité intérieure Vous pouvez sélectionner les unités intérieures pour changer leurs réglages, par exemple, les démarrer ou les arrêter, ou bien changer leur température définie, etc. Changez les réglages dans la boite de dialogue « Télécommande climatisation ». Vous pouvez également sélectionner plusieurs unités intérieures et les faire fonctionner en utilisant les mêmes réglages. Sélectionnez [Réglages climatisation]. Sélectionnez un groupe pour les bâtiments l'équipement de contrôle depuis [Configuration climatisation] et sélectionnez [Appliquer la sélection]. (P. 14)

Sélectionnez [Détails de l'unité intérieure]. Cochez la case.

Sélectionnez [Télécommande climatisation] pour accéder à l'écran de contrôle.

Sélectionnez les unités intérieures dont vous désirez changer les réglages. Vous pouvez sélectionner toutes les unités pour changer les réglages par lots en cochant la case du haut. Zone d'affichage commun Zone d'affichage de l'opération Choisissez si démarrer ou arrêter le fonctionnement. 1) Sélectionnez [Fonctionnement]. 2) Sélectionnez [MARCHE]/[ARRÊT]. Réglez la température avec et . (± par incréments de 1 ºC) <Plages de réglage> En mode refroidissement ou déshumidification : Entre 18 ºC et 30 ºC En mode Chauffage : Entre 16 ºC et 30 ºC*1 Automatique : Entre 17 ºC et 27 ºC : La limite supérieure pour les unités de climatisation avec pompe de chauffage à gaz est de 26 ºC. Réglez le mode de fonctionnement. (Auto/Chauffage/Déshum./Refroidissement/Ventilation) Réglez la force du ventilateur. (Auto/Haut/Moyen/Bas) p. ex.) Quand « Chauffage » est sélectionné. p. ex.) Quand « Auto » est sélectionné. Vérifiez l’état des unités de climatisation Opération/État

Changement des réglages sur l’unité intérieure Vérifiez l’état des unités de climatisation Opération/État Choisissez d'autoriser ou d'interdire l’utilisation de la télécommande locale. (Accepter/Interdire) Réglez la direction du flux d’air. (F1/F2/F3/F4/F5/Oscillation/Arrêt Oscillation) Activez ou désactivez le réglage d’économie d’énergie. (ARRÊT/MARCHE) p. ex.) Quand « Oscillant » est sélectionné. p. ex.) Quand « MARCHE » est sélectionné. p. ex.) Quand « Mode » est uniquement interdit. Sélectionnez [Appliquer les réglages] pour enregistrer les réglages.

Remarque L'unité intérieure ne peut pas être contrôlé au cours de la vérification de service. Touchez ( ou ) à la valeur supérieure (ou valeur inférieure) de la température définie et la valeur définie s’efface (aucun réglage). Effacez le réglage si vous ne désirez aucun réglage. De plus, touchez ( ou ) et la valeur supérieure (ou inférieure) s’affiche. Par exemple : Si la valeur supérieure est de 30 ºC et la valeur inférieure de 18 ºC (en refroidissant) 19 ºC 18 ºC (valeur limite inférieure) (vide) 30 ºC (valeur limite supérieure) 29 ºC … …Vérification du journal des opérations des unités intérieures

Vous pouvez vérifier l'état opérationnel des unités intérieures (durée restante pour le filtre, nombre de cycles de fonctionnement, etc.) dans une liste. Vous pouvez également changer le système de ventilation et les réglages du contrôle de demande (uniquement MARCHE ou ARRÊT). Vérifiez l’état des unités de climatisation Opération/État Sélectionnez [Détails de l'unité intérieure].

Sélectionnez [Afficher le journal] pour accéder à l'écran « Détails du journal de fonctionnement ».

Sélectionnez les unités intérieures dont vous désirez vérifier le journal. Vous pouvez sélectionner toutes les unités à vérifier par lots en cochant la case du haut. Les journaux des opérations des 90 derniers jours des unités apparaissent. « Détails du journal de fonctionnement » Article Explication Site Le nom du site s'affiche. Emplacement L'emplacement d'installation (nom du groupe de contrôle) s'affiche. Nom IDU Le nom de l'unité intérieure s'affiche. État MARCHE/ARRÊT L’état de fonctionnement s'affiche. (MARCHE/ARRÊT) État réglage température État température intérieure État mode de fonctionnement État vitesse de ventilation État direction du flux d'air Réglage économie d'énergie État signe filtre « Dégagé » apparait lorsque « Réinitialiser Signe filtre » est effectué. ECONAVI apparait lorsque le réglage ECONAVI est en marche. (Uniquement pour les modèles avec ECONAVI) État interdiction R/C État interdiction de la télécommande locale Date & Heure Date et Heure de contrôle Identifiant utilisateur Utilisateur pour contrôle « SYSTÈME » apparait en cas de contrôle avec la télécommande locale. A : Journal de contrôle de l'unité intérieure B :

C : Sélectionnez [Réglages climatisation]. Sélectionnez un groupe pour les bâtiments l'équipement de contrôle depuis [Configuration climatisation] et sélectionnez [Appliquer la sélection]. (P. 14) Vous pouvez générer (télécharger) la liste affichée du journal au format CSV. Quittez l'écran.

4Vérification de l’état opérationnel de l'unité extérieure

Vous pouvez vérifier les détails des unités extérieures (températures extérieures, etc.) dans une liste. Sélectionnez [Détails des unités extérieures].

Vérifiez l'état des réglages. (P. 20)

La liste d'unités extérieures s'affiche. Recherche de l'unité extérieure depuis « Détails des unités extérieures »

Sélectionnez la boîte [Rechercher].

Saisissez le mot clé à rechercher.

Il est possible de visualiser les résultats immédiatement. Vous pouvez affiner votre recherche en saisissant plusieurs mots. Vérifiez l’état des unités de climatisation Opération/État Sélectionnez [Réglages climatisation]. Sélectionnez un groupe pour les bâtiments l'équipement de contrôle depuis [Configuration climatisation] et sélectionnez [Appliquer la sélection]. (P. 14)

Les détails des unités extérieures (ODU) sont affichés et actualisés automatiquement toutes les 3 minutes. Vérification de l’état opérationnel de l'unité extérieure

Article Explication Adresse de systèmes liés L'adresse de systèmes liés s'affiche. Nom ODU Le nom de l'unité extérieure s'affiche. Code d'alarme Veuillez contacter votre revendeur ou un agent de service pour le code d'alarme. Temp. extérieure La température extérieure s'affiche. Heures de travail Les heures de travail des 3 compresseurs VRF et du moteur GHP sont affichés. Décompte entretien Les heures de travail restantes du moteur GHP avant le changement d'huile moteur s'affichent. Catégorie/Principal-Sec. Le type d'unité extérieure (VRF/GHP) et Principal/Sec. sont affichés. Voir sur la carte Liens vers la carte de l'étage Vérifiez l’état des unités de climatisation Opération/État A : Les réglages des unités extérieures s’affichent sous forme de liste. (Vous pouvez faire défiler l'écran vers le haut ou vers le bas par glisser ou balayage.) Chaque fois que vous touchez le nom de l’option, l’ordre change et devient ascendant (▲) ou descendant (▼). Certaines options ne s’affichent pas avec certains modèles. B : Télécharge le journal des opérations de l'unité extérieure sélectionnée au format CSV. Avant de sélectionner [Télécharger journal de l'unité extérieure], sélectionnez l'unité extérieure des données que vous souhaitez télécharger. « Détails des unités extérieures » BVérification de l’état des Adaptateurs Cloud

Vous pouvez vérifier l'état opérationnel des adaptateurs Cloud (AC) (compteur d'impulsions, etc.) dans une liste. Vérifiez l’état des unités de climatisation Opération/État Sélectionnez [Détails des adaptateurs de nuage (AN)].

« Détails des adaptateurs de nuage (AN) » Article Explication Nom du client Le nom du client s'affiche. Nom du site Le nom du site s'affiche. Identifiant AC L'adresse MAC de l'adaptateur Cloud s'affiche. Compteur d'impulsions (1/2/3) Informations sur le compteur d'impulsions (Identifiant/Type (Gaz ou Électricité)/Valeur/Facteur) Code d'alarme Veuillez contacter votre revendeur ou un agent de service pour le code d'alarme. A : État adaptateur Cloud Vérifiez l’état des Adaptateurs Cloud. (voir ci-dessous)

Les détails des adaptateurs Cloud (AC) sont affichés et actualisés automatiquement toutes les 3 minutes. B : Télécharge les détails des adaptateurs Cloud sélectionnés au format CSV. Avant de sélectionner [Télécharger la sélection], sélectionnez les adaptateurs Cloud que vous souhaitez télécharger. Recherche d'adaptateurs Cloud à partir de « Détails des adaptateurs de nuage (AN) » Sélectionnez la boîte [Rechercher].

Saisissez le mot clé à rechercher.

Il est possible de visualiser les résultats immédiatement. Vous pouvez affiner votre recherche en saisissant plusieurs mots. Sélectionnez [Réglages climatisation]. Sélectionnez un groupe pour les bâtiments l'équipement de contrôle depuis [Configuration climatisation] et sélectionnez [Appliquer la sélection]. (P. 14)

3Vérification de l’état avec la carte de l'étage

Vous pouvez vérifier l'état opérationnel des unités intérieures avec la carte de l'étage. Vérifiez l’état des unités de climatisation Opération/État Sélectionnez [Afficher la carte].

« Afficher la carte » A : Sélectionnez un emplacement à visualiser. B : Les réglages actuels de l'unité intérieure sont affichés. Lors de la sélection d'une unité intérieure, la configuration actuelle et le message d'avertissement de l'unité intérieure sont affichés. C : Zoom avant/arrière D : Sélectionnez [Légende] pour afficher/cacher les exemples d'icônes et leur signification. Vérifiez la carte de l'étage.

La carte de l'étage est affichée et actualisée automatiquement toutes les 3 minutes. Sélectionnez [Réglages climatisation]. Sélectionnez un groupe pour les bâtiments l'équipement de contrôle depuis [Configuration climatisation] et sélectionnez [Appliquer la sélection]. (P. 14)

Vérification visuelle de la valeur du rendement d'air des unités de climatisation Ce chapitre décrit comment vérifier visuellement la valeur du rendement des unités de climatisation. Opération/État Vérification visuelle de la valeur du rendement d'air des unités de climatisationVérification des statistiques de la valeur du rendement

Vous pouvez vérifier la valeur du rendement de manière graphique par groupes/circuits de réfrigérant/unités intérieures. Vous pouvez également classer les bâtiments en utilisant la valeur du rendement. Sélectionnez [Visualisation].

Sélectionnez un groupe pour les bâtiments l'équipement de contrôle depuis [Configuration climatisation].

Sélectionnez un onglet. (Statistiques (par Groupe)/Statistiques (Circuit de Réfrigérant)/Statistiques (par Aircon)/classement rendement) Les statistiques de données ne peuvent pas être visualisées au cours de la vérification de service.

Sélectionnez [Appliquer la sélection].

Groupe de site : Groupement par emplacements (pays, états, etc.) (il est possible de configurer jusqu'à 5 classes de groupe de site.) Site : Groupement par bâtiments dans lesquels les adaptateurs Cloud sont installés. Groupe logique : Groupement par composants (sols, ailes, etc.) des intérieurs des bâtiments (il est possible de configurer jusqu'à 5 classes de groupe logique.) Groupe de contrôle : Groupement avec toutes les unités de climatisation. (Il s'agit du niveau de groupe le plus bas.) Opération/État Vérification visuelle de la valeur du rendement d'air des unités de climatisation

Dissimulez l’onglet Appliquer la sélection. Vous pouvez télécharger les données affichées au format CSV en appuyant sur .

Vérification des statistiques de la valeur du rendement Opération/État

Sélectionnez un paramètre. Consommation d'électricité Consommation de gaz Capacité Rendement de l'opération

Sélectionnez un type d'affichage. Accumulé : Graphique en barres (valeur intégrée) Chronologique : Graphique en ligne (chronologique)

Statistiques (par groupe)

Sélectionnez une cible de comparaison. Quand « Paramètre » est réglé sur « Consommation électrique » ou sur « Consommation de gaz », sélectionnez « Pays », « État », « Ville », « Zone », « Rue », « Bâtiment », « Étage », « Aile », « Bloc », « Section », « Unité » ou « Département ». Quand « Paramètre » est réglé sur « Capacité » ou sur « Efficacité du fonctionnement », sélectionnez « Pays », « État », « Ville », « Zone », « Rue » ou « Bâtiment ». Les cibles de comparaison varient selon la « Configuration climatisation » et vos droits d'accès.

Réglez une période de comparaison. Année en cours Mois en cours Semaine en cours Journée en cours Dernières 24 heures Plage de dates Configurez les dates de début et de fin à l'aide du calendrier lorsque vous réglez « Intervalle ».

Sélectionnez [Appliquer la sélection] pour afficher le graphique.

Affiche le graphique de la valeur du rendement par groupe. Vérification visuelle de la valeur du rendement d'air des unités de climatisation Vous pouvez télécharger les données affichées au format CSV en appuyant sur .

Vérification des statistiques de la valeur du rendement Opération/État

Sélectionnez un paramètre. Consommation d'électricité Consommation de gaz Capacité Rendement de l'opération Heures de travail

Sélectionnez un type d'affichage. Accumulé : Graphique en barres (valeur intégrée) Chronologique : Graphique en ligne (chronologique)

Statistiques (Circuit de Réfrigérant)

Réglez une période de comparaison. Année en cours Mois en cours Semaine en cours Journée en cours Dernières 24 heures Plage de dates Configurez les dates de début et de fin à l'aide du calendrier lorsque vous réglez « Intervalle ».

Sélectionnez [Appliquer la sélection] pour afficher le graphique.

Cochez la case dans le nom du circuit de réfrigérant. Affiche le graphique de la valeur du rendement par circuit de réfrigérant. Vérification visuelle de la valeur du rendement d'air des unités de climatisation Vous pouvez télécharger les données affichées au format CSV en appuyant sur .

Vérification des statistiques de la valeur du rendement Opération/État

Sélectionnez un paramètre. Consommation d'électricité Consommation de gaz Heures de travail Différentiel de température : Différence entre la température de la pièce et la température de réglage Température intérieure : Température de la pièce et température de réglage

Sélectionnez un type d'affichage. Accumulé : Graphique en barres (valeur intégrée) Chronologique : Graphique en ligne (chronologique)

Statistiques (par Aircon)

Réglez une période de comparaison. Année en cours Mois en cours Semaine en cours Journée en cours Dernières 24 heures Plage de dates Configurez les dates de début et de fin à l'aide du calendrier lorsque vous réglez « Intervalle ».

Sélectionnez [Appliquer la sélection] pour afficher le graphique.

Cochez la case dans l'unité intérieure. Affiche le graphique de la valeur du rendement par unité intérieure.

Sélectionnez la boîte [Rechercher] et saisissez le mot clé à rechercher. Il est possible de visualiser les résultats immédiatement. Vous pouvez affiner votre recherche en saisissant plusieurs mots. Vérification visuelle de la valeur du rendement d'air des unités de climatisation

A : Sélectionnez le nom de l'unité intérieure pour afficher/cacher le graphique. Vous pouvez télécharger les données affichées au format CSV en appuyant sur .

Vérification des statistiques de la valeur du rendement Vérification visuelle de la valeur du rendement d'air des unités de climatisation Opération/État

Classement rendement Réglez une période de comparaison. Année en cours Mois en cours Semaine en cours Journée en cours Dernières 24 heures Plage de dates Configurez les dates de début et de fin à l'aide du calendrier lorsque vous réglez « Intervalle ». Sélectionnez [Appliquer la sélection] pour afficher le graphique.

Affiche le classement des bâtiments en comparant la valeur de rendement.

Sélectionnez une cible de comparaison. Pays État Ville Zone Rue Bâtiment Les cibles de comparaison varient selon la « Configuration climatisation » et vos droits d'accès.29 Vérification du message de notification des unités de climatisation Ce chapitre décrit comment vérifier le message de notification des unités de climatisation. Vérification du message de notification des unités de climatisation Opération/ÉtatVérification des détails de la notification 30 Vous pouvez vérifier la liste chronologique des avertissements, des notifications et des avertissements en avance. Sélectionnez [Notifications]. Sélectionnez un groupe pour les bâtiments l'équipement de contrôle depuis [Configuration climatisation]. Sélectionnez [Détails des notifications]. Sélectionnez [Appliquer la sélection]. Groupe de site : Groupement par emplacements (pays, états, etc.) (il est possible de configurer jusqu'à 5 classes de groupe de site.) Site : Groupement par bâtiments dans lesquels les adaptateurs Cloud sont installés. Groupe logique : Groupement par composants (sols, ailes, etc.) des intérieurs des bâtiments (il est possible de configurer jusqu'à 5 classes de groupe logique.) Groupe de contrôle : Groupement avec toutes les unités de climatisation. (Il s'agit du niveau de groupe le plus bas.) Opération/État Recherche de l'unité depuis « Détails des notifications » Sélectionnez la boîte [Rechercher]. Saisissez le mot clé à rechercher. Il est possible de visualiser les résultats immédiatement. Vous pouvez affiner votre recherche en saisissant plusieurs mots. Vérifiez les détails des notifications. Les notifications ne sont pas disponibles pendant la vérification de service. Vérification du message de notification des unités de climatisation

Dissimulez l’onglet Appliquer la sélection.31 Les détails des notifications sont affichés et actualisés automatiquement toutes les 3 minutes. Vérification des détails de la notification A : Les détails des notifications s’affichent sous forme de liste. (Vous pouvez faire défiler l'écran vers le haut ou vers le bas par glisser ou balayage.) Chaque fois que vous touchez le nom de l’option, l’ordre change et devient ascendant (▲) ou descendant (▼). Certaines options ne s’affichent pas avec certains modèles. B : Télécharge les détails des notifications au format CSV. Avant le téléchargement, sélectionnez les informations (avertissements, etc.) depuis [Télécharger la sélection]. « Détails des notifications » Opération/État Vérification du message de notification des unités de climatisation Article Explication Site Le nom du site s'affiche. Emplacement L'emplacement d'installation (nom du groupe de contrôle) s'affiche. Nom de l'appareil L'unité intérieure/extérieure ou l'adaptateur Cloud s'affiche. État MARCHE/ARRÊT L’état de fonctionnement s'affiche. (MARCHE/ARRÊT) Code d'alarme Veuillez contacter votre revendeur ou un agent de service pour le code d'alarme. Identifiant notification L'identifiant notification apparait. Date/Heure de survenance La date et l'heure de survenance sont affichées. Date/Heure de fixation La date et l'heure de réparation sont affichées. État L’état de l'alarme s'affiche. (Nouveau/Fixé) Voir sur la carte Liens vers la carte de l'étage

BVérification graphique de la notification

Vous pouvez vérifier à l'aide d'un graphique l'aperçu des avertissements survenus pour chaque niveau de groupe. Les avertissements sont classés selon leur statut (Nouveau/Fixé) et représentés graphiquement selon leurs nombres. Sélectionnez [Notifications].

Sélectionnez un groupe pour les bâtiments l'équipement de contrôle depuis [Configuration climatisation].

Sélectionnez [Aperçu des notifications].

Sélectionnez [Appliquer la sélection].

Groupe de site : Groupement par emplacements (pays, états, etc.) (il est possible de configurer jusqu'à 5 classes de groupe de site.) Site : Groupement par bâtiments dans lesquels les adaptateurs Cloud sont installés. Groupe logique : Groupement par composants (sols, ailes, etc.) des intérieurs des bâtiments (il est possible de configurer jusqu'à 5 classes de groupe logique.) Groupe de contrôle : Groupement avec toutes les unités de climatisation. (Il s'agit du niveau de groupe le plus bas.)

Opération/État Sélectionnez le niveau de catégorie.

Pays, État, Ville, Zone, Ru, Bâtiment, Étage, Aile, Bloc, Section, Unité, Département (selon la configuration climatiseur ou les privilèges de l'utilisateur) Sélectionnez [Appliquer la sélection].

Réglez une période pour les notifications survenues. Année en cours Mois en cours Semaine en cours Journée en cours Date Configurez les dates de début et de fin à l'aide du calendrier lorsque vous réglez « Date ». A : Télécharge l'aperçu des notifications au format CSV. Vérification du message de notification des unités de climatisation

2Vérification des réglages d'entretien 33 Vous pouvez vérifier et configurer les réglages de notification de l'entretien. Sélectionnez [Notifications]. Sélectionnez un groupe pour les bâtiments l'équipement de contrôle depuis [Configuration climatisation]. Sélectionnez [Réglages d'entretien]. Sélectionnez [Appliquer la sélection].

Groupe de site : Groupement par emplacements (pays, états, etc.) (il est possible de configurer jusqu'à 5 classes de groupe de site.) Site : Groupement par bâtiments dans lesquels les adaptateurs Cloud sont installés. Groupe logique : Groupement par composants (sols, ailes, etc.) des intérieurs des bâtiments (il est possible de configurer jusqu'à 5 classes de groupe logique.) Groupe de contrôle : Groupement avec toutes les unités de climatisation. (Il s'agit du niveau de groupe le plus bas.) Opération/État Sélectionnez un onglet. (Entretien climatiseur / Réglages notification) Vérification du message de notification des unités de climatisation Recherche des adaptateurs Cloud depuis « Maintenance climatisation » Sélectionnez la boîte [Rechercher]. Saisissez le mot clé à rechercher. Il est possible de visualiser les résultats immédiatement. Vous pouvez affiner votre recherche en saisissant plusieurs mots.

Les réglages de l'heure de notification pour l'entretien s'affichent. Vérification des réglages d'entretien A : Les détails des réglages s’affichent sous forme de liste. (Vous pouvez faire défiler l'écran vers le haut ou vers le bas par glisser ou balayage.) Chaque fois que vous touchez le nom de l’option, l’ordre change et devient ascendant (▲) ou descendant (▼). Certaines options ne s’affichent pas avec certains modèles. B : Heures de fonctionnement entretien Les heures de fonctionnement des compresseurs VRF #1-3 s'affichent. (10 000 à 30 000 heures) Les heures de fonctionnement du moteur GHP s'affichent. (20 000 à 40 000 heures) C : Heures de fonctionnement pré-entretien Les heures de fonctionnement des compresseurs VRF #1-3/du moteur GHP s'affichent. (300 à 1 300 heures) Les heures de fonctionnement de l'heure GHP avant changement d'huile s'affichent. (300 à 700 heures) D : Sélectionnez [Submit] après avoir réglé les heures de fonctionnement entretien et les heures de fonctionnement pré-entretien. « Maintenance climatisation » Opération/État Vérification du message de notification des unités de climatisation Article Explication Site Le nom du site s'affiche. Adresse de systèmes liés L'adresse de systèmes liés s'affiche. Nom ODU Le nom de l'unité extérieure s'affiche. Code d'alarme Veuillez contacter votre revendeur ou un agent de service pour le code d'alarme. Temp. extérieure La température extérieure s'affiche. Heures de travail Les heures de travail des 3 compresseurs VRF et du moteur GHP sont affichés. Décompte entretien Les heures de travail restantes du moteur GHP avant le changement d'huile moteur s'affichent. Type ODU /Principal-Sec. Le type d'unité extérieure (VRF/GHP) et Principal/Sec. sont affichés. Voir sur la carte Liens vers la carte de l'étage

C B D35 Les réglages de l'heure de notification pour l'entretien s'affichent. Vérification des réglages d'entretien « Paramètres de notification » Opération/État Vérification du message de notification des unités de climatisation

Sélectionnez groupe climatiseur.

Réglez chaque point des réglages des notifications. (VRF/PAC / GHP / Adaptateur Cloud (AC) / Fenêtre contextuelle de notification)

VRF/PAC : Sélectionnez un VRF/PAC et réglez la notification Marche/Arrêt. GHP : Sélectionnez un GHP et réglez la notification Marche/Arrêt. Adaptateur Cloud (AC) : Sélectionnez un Adaptateur Cloud et réglez la notification Marche/Arrêt. Fenêtre contextuelle de notification : Réglez la fenêtre contextuelle de notification. Sélectionnez [Appliquer les réglages] pour enregistrer les réglages. 3Vérification des notifications avec la carte de l'étage

Vous pouvez vérifier les notifications avec la carte de l'étage. Vérifiez l’état des unités de climatisation Opération/État Sélectionnez [Notifications].

Sélectionnez [Afficher la carte].

« Afficher la carte » A : Sélectionnez un emplacement à visualiser. B : Les réglages actuels des unités intérieures/extérieures sont affichés. Lors de la sélection d'une unité intérieure, la configuration actuelle et le message d'avertissement de l'unité intérieure sont affichés. Lors de la sélection d'une unité extérieure, le message d'avertissement de l'unité extérieure est affiché. C : Zoom avant/arrière D : Sélectionnez [Légende] pour afficher/cacher les exemples d'icônes et leur signification. Vérifiez la carte de l'étage.

La carte de l'étage est affichée et actualisée automatiquement toutes les 3 minutes.

Réglages système Ce chapitre décrit comment régler le facteur de conversion du CO2, les répartitions des zones, les requêtes limites de facturation, etc. Réglages système RéglagesConfiguration des réglages système 38 Vous pouvez régler le facteur de conversion du CO2, les répartitions des zones, les requêtes limites de facturation, les groupes distribution, etc. à partir de « Réglages système ». Sélectionnez [Réglages système]. Sélectionnez un groupe pour les bâtiments l'équipement de contrôle depuis [Configuration climatisation].

Sélectionnez un onglet. (Configuration du système/ Aperçu du groupe de distribution / Détails du groupe de distribution / Répartition de zones / Requête limite / Affichage du groupe /Version du logiciel) Sélectionnez [Appliquer la sélection]. Groupe de site : Groupement par emplacements (pays, états, etc.) (il est possible de configurer jusqu'à 5 classes de groupe de site.) Site : Groupement par bâtiments dans lesquels les adaptateurs Cloud sont installés. Groupe logique : Groupement par composants (sols, ailes, etc.) des intérieurs des bâtiments (il est possible de configurer jusqu'à 5 classes de groupe logique.) Groupe de contrôle : Groupement avec toutes les unités de climatisation. (Il s'agit du niveau de groupe le plus bas.) Réglages système Réglages

Dissimulez l’onglet Appliquer la sélection.39 Configuration des réglages système

Sélectionnez un site.

Configurez la date de début avec le calendrier.

Configuration du système

Réglez le facteur de conversion de CO2 de l'électricité.

Réglez le facteur de conversion de CO2 du GHP.

Règle le facteur de conversion du CO2. Les émissions de CO2 sont converties à partir de la consommation d'énergie du VRF en utilisant le facteur de conversion de CO2 saisit, puis affiché sur l'écran d'accueil.

Réglages système Réglages Saisissez la valeur de chauffage plus élevée.

Sélectionnez [Appliquer] pour enregistrer les réglages.40 Configuration des réglages système Réglages système Réglages

Sélectionnez un groupe de distribution. Si « Nouvelle » est sélectionné pour le groupe de distribution, vous pouvez ajouter un nouveau groupe de distribution en sélectionnant « Ajouter ». Saisissez le nom du nouveau groupe de distribution. Sélectionnez un site.

Sélectionnez la méthode de calcul de la distribution. (Temps de travail/Thermo ACTIVÉ) « Ajouter des groupes de distribution »

Temps de travail : Méthode basée sur la durée de fonctionnement Thermo ACTIVÉ : Méthode basée sur Thermo ACTIVÉ Affiche un aperçu des groupes de distribution. Vous pouvez ajouter et supprimer des groupes de distribution. Sélectionnez un groupe de distribution. Si un groupe de distribution existant est sélectionné pour « Groupe de distribution », vous pouvez supprimer ce groupe de distribution en sélectionnant [Supprimer AN]. « Supprimer des groupes de distribution »

Aperçu du groupe de distribution A : Groupe de distribution compteur d'impulsions Article Explication Nom de l'appareil Le nom du compteur d'impulsions s'affiche. Site Le site est affiché. Port Le port est affiché. Nom AC Le nom de l'adaptateur Cloud s'affiche. B : Groupe de distribution unité intérieure Article Explication Nom de l'appareil Le nom de l'unité intérieure apparait. Site Le site est affiché. Adresse de systèmes liés de l'appareil L'adresse de systèmes liés s'affiche. Nom AC Le nom de l'adaptateur Cloud s'affiche. A : Groupe de distribution compteur d'impulsions Article Explication Nom de l'appareil Le nom du compteur d'impulsions s'affiche. Site Le site est affiché. Port Le port est affiché. Nom AC Le nom de l'adaptateur Cloud s'affiche. B : Groupe de distribution unité intérieure Article Explication Nom de l'appareil Le nom de l'unité intérieure apparait. Site Le site est affiché. Adresse de systèmes liés de l'appareil L'adresse de systèmes liés s'affiche. Nom AC Le nom de l'adaptateur Cloud s'affiche.

Configuration des réglages système

Sélectionnez un site.

Sélectionnez l'adaptateur Cloud.

Détails du groupe de distribution Sélectionnez [Ajouter/Mettre à jour] pour actualiser les réglages.

Réglages système Réglages Affiche les détails des groupes de distribution.

A : Groupe de distribution compteur d'impulsions

Sélectionnez un site.

Réglez un groupe de distribution.

Répartition de zones

Règle les répartitions de zones.

A : Sélectionnez la boîte [Rechercher] et saisissez le mot clé à rechercher. Il est possible de visualiser les résultats immédiatement. Vous pouvez affiner votre recherche en saisissant plusieurs mots. B : Liste des zones

C : Zone (Facultatif) (Créer une zone/Supprimer zone)

Sélectionnez [Appliquer la sélection] pour le site et le groupe de distribution sélectionnés.

Sélectionnez [Appliquer les réglages] pour enregistrer les réglages.

Article Explication Port Le port est affiché. Type de compteur Le compteur d'impulsions s'affiche. Nom de l'appareil Le nom du compteur d'impulsions s'affiche. Groupe de distribution Sélectionnez le groupe de distribution du compteur d'impulsions. B : Groupe de distribution unité intérieure Article Explication Systèmes liés L'adresse de systèmes liés s'affiche. Nom de l'appareil Le nom de l'unité intérieure apparait. Type de climatiseur Le type de l'unité intérieure apparait. Groupe de distribution Sélectionnez le groupe de distribution de l'unité intérieure. Article Explication Adresse IDU L'adresse de l'unité intérieure apparait. Catégorie La catégorie s'affiche. Nom de l'appareil Le nom de l'unité intérieure apparait. Groupe de distribution Le groupe de distribution s'affiche. Zone Sélectionnez une zone ajoutée sur le panneau inférieur « Créer une zone »42 Configuration des réglages système Réglages système Réglages

Sélectionnez [Créer une zone] pour ajouter une nouvelle zone.

Saisissez le nom de la nouvelle zone.

Sélectionnez [Créer une zone] pour enregistrer les réglages.

Sélectionnez [Supprimer la zone] pour supprimer une nouvelle zone.

Sélectionnez la zone existante.

« Supprimer la zone »

Sélectionnez [Supprimer la zone] pour enregistrer les réglages.43 Configuration des réglages système

Requête limite Réglages système Réglages Règle les requêtes limites de facturation.

Réglez la période limite de facturation à l'aide du calendrier.

Sélectionnez [Demander] pour demander la période sélectionnée. Le résultat obtenu au cours de la vérification de service entre dans la période suivante. A : Sélectionnez la boîte [Rechercher] et saisissez le mot clé à rechercher. Il est possible de visualiser les résultats immédiatement. Vous pouvez affiner votre recherche en saisissant plusieurs mots. B : Liste des requêtes Article Explication Identifiant transaction L'identifiant transaction s'affiche. Site Les sites s'affichent. Résultat L'état du rapport de limite s'affiche. Date/Heure de transaction La date/l'heure de transaction s'affiche. Date de début La date de début s'affiche. Date de réalisation La date de réalisation de la requête s'affiche. Rapport ratio d'énergie Sélectionnez [Télécharger] pour télécharger les fichiers de rapport du ratio d'énergie au format CSV. Rapport détaillé sur l'énergie Sélectionnez [Télécharger] pour télécharger les fichiers de rapport détaillé sur l'énergie au format CSV.44 Configuration des réglages système Affichage du groupe Réglages système Réglages Affichez le groupe de contrôle. Sélectionnez un site / groupe / unité intérieure, et faites un clic droit avec la souris pour ouvrir le menu.

A : Article Article Explication Site Le site est affiché. Groupe de contrôle Le groupe de contrôle s'affiche. Nom IDU Le nom de l'unité intérieure s'affiche. Catégorie/Principal-Sec. Le type d'unité extérieure (VRF/GHP) et Principal/Sec. sont affichés. « Ajoutez unité intérieure » Sélectionnez un site/groupe/unité intérieure.

Sélectionnez [Ajouter] pour ajouter l'unité intérieure.

B : Sélectionnez la boîte [Rechercher] et saisissez le mot clé à rechercher. Il est possible de visualiser les résultats immédiatement. Vous pouvez affiner votre recherche en saisissant plusieurs mots. C : Liste des groupes Article Explication Créer Groupe logique Créez un groupe logique. Groupe de contrôle Créez le groupe de contrôle. Renommer Modifiez le nom du groupe. Supprimer Supprimez le groupe. Ajouter unité intérieure Ajoutez l’unité intérieure au groupe. D : Supprimez le groupe de contrôle.45 Configuration des réglages système Version du logiciel Réglages système Réglages Affiche la version du logiciel.

A : Version du logiciel46 Réglages du compte utilisateur Ce chapitre décrit comment configurer le compte utilisateur (y compris l'enregistrement d'un nouvel utilisateur), actualiser et lister les identifiants utilisateurs, etc. Réglages Réglages du compte utilisateurConfigurer les réglages du compte utilisateur

Vous pouvez configurer le compte utilisateur (y compris l'enregistrement d'un nouvel utilisateur), actualiser et lister les identifiants utilisateurs, etc. depuis l'écran « Compte utilisateur ». Sélectionnez [Compte utilisateur].

Sélectionnez un onglet. (Enregistrement d'un nouvel utilisateur/Actualiser utilisateur/Liste des utilisateurs/Liste de rôles)

Réglages du compte utilisateur Réglages48 Configurer les réglages du compte utilisateur

Sélectionnez [Enregistrement nouvel utilisateur].

Sélectionnez [Générer] pour générer un nouvel identifiant utilisateur.

Enregistrement d'un nouvel utilisateur

Sélectionnez les sites accessibles par l'utilisateur sur l'écran « Veuillez choisir l'accessibilité aux sites de l'utilisateur ».

Enregistre le compte d'un nouvel utilisateur.

Réglages Sélectionnez [Enregistrer] pour enregistrer l'identifiant utilisateur. Sélectionnez [Réinitialiser la sélection] pour réinitialiser les éléments. Lorsqu'un identifiant utilisateur est enregistré, le message « Save a .csv file? » s'affiche dans une fenêtre contextuelle. Sélectionnez « Oui » pour l'enregistrer au format CSV.

Le numéro à 7 chiffres est généré automatiquement par le système comme identifiant utilisateur initial. Réglages du compte utilisateur Sélectionnez un rôle dans « Liste de rôles ».49 Configurer les réglages du compte utilisateur Sélectionnez [Mettre à jour l'utilisateur].

Sélectionnez un identifiant utilisateur.

Actualiser utilisateur Sélectionnez l'état du compte (Valide/Invalide/Verrouillé). Valide : Activé Invalide : Désactivé Verrouillé : Verrouillé

Sélectionnez les sites accessibles par l'utilisateur sur l'écran « Veuillez choisir l'accessibilité aux sites de l'utilisateur ».

Actualise les réglages de l'utilisateur.

Réglages Sélectionnez [Mettre à jour] pour actualiser les réglages de l'identifiant utilisateur. Sélectionnez [Réinitialiser le groupe] pour réinitialiser les éléments. Sélectionnez [Historique] pour afficher l'historique actualisé de l'identifiant utilisateur. Sélectionnez [Réinitialiser le mot de passe] pour réinitialiser le mot de passe de l'identifiant utilisateur.

Réglages du compte utilisateur Sélectionnez un rôle dans « Liste de rôles ».

Configurer les réglages du compte utilisateur Réglages « Historique des mises à jour utilisateur »

Article Explication Date/Heure La date et l'heure sont actualisées et affichées. Identifiant utilisateur L'identifiant utilisateur est actualisés et affichés. Nom de la société Le nom de la société s'affiche. Type de rôle Le type de rôle s'affiche. Nom du rôle Le nom du rôle s'affiche. Données actualisées Le contenu actualisé s'affiche. Mis à jour par L'identifiant utilisateur ayant effectué la mise à jour s'affiche.

A : Sélectionnez la boîte [Rechercher] et saisissez le mot clé à rechercher. Il est possible de visualiser les résultats immédiatement. Vous pouvez affiner votre recherche en saisissant plusieurs mots. B : Historique détaillé Réglages du compte utilisateur51 Configurer les réglages du compte utilisateur Sélectionnez [Liste d'utilisateurs].

Liste des utilisateurs

Affiche une liste des identifiants utilisateur.

Réglages Réglages du compte utilisateur La liste des identifiants utilisateur s'affiche.

Sélectionnez la boîte [Rechercher] et saisissez le mot clé à rechercher. Il est possible de visualiser les résultats immédiatement. Vous pouvez affiner votre recherche en saisissant plusieurs mots. Article Explication Date/Heure La date et l'heure sont actualisées et affichées. Identifiant utilisateur L'identifiant utilisateur est actualisés et affichés. Nom de la société Le nom de la société s'affiche. Type de rôle Le type de rôle s'affiche. Nom du rôle Le nom du rôle s'affiche. État du compte L’état du compte utilisateur s'affiche. Date/Heure enregistrée La date et l'heure sont enregistrées et affichées. Enregistré par L'identifiant utilisateur ayant effectué l'enregistrement s'affiche. Accès utilisateur Vous pouvez accéder et modifier le profil utilisateur.52 Configurer les réglages du compte utilisateur Sélectionnez [Liste de rôles].

Affiche une liste de rôles et vous pouvez modifier ou supprimer les rôles. Réglages Réglages du compte utilisateur Sélectionnez et saisissez le nom du rôle. (Home_Cust/AC Settings_Cust/Visualization_Cust/Notification_Cust/ System Settings_Cust_Admin/UserAcct_Cust_Admin/Schedule_Cust)

Modifiez le nom du rôle. A : Sélectionnez [Ajouter un nouveau rôle] pour ajouter un nouveau rôle. B : Icônes : Supprimez le rôle. : Modifiez le rôle. : Enregistrez le rôle modifié. : Annulez pour modifier le rôle. C : Sélectionnez [Historique de rôles] pour afficher le rôle.

Home_Cust : L'écran d'accueil est accessible. AC Settings_Cust : L'écran Réglages climatiseur est accessible. Visualization_Cust : L'écran de visualisation est accessible. Notification_Cust : L'écran de notification est accessible. System Settings_Cust_Admin : L'écran Réglages système est accessible. UserAcct_Cust_Admin : L'écran Compte utilisateur est accessible. Schedule_Cust : L'écran programme est accessible. C53 Configurer les réglages du compte utilisateur Réglages « Historique de rôles »

Article Explication Action L'action du rôle s'affiche. Nom du rôle Le nom du rôle s'affiche. Groupe de fonction Les groupes de fonctions du rôle s'affichent. Action de L'identifiant utilisateur ayant configuré le rôle s'affiche. Date/Heure La date et l'heure du rôle s'affichent.

A : Sélectionnez la boîte [Rechercher] et saisissez le mot clé à rechercher. Il est possible de visualiser les résultats immédiatement. Vous pouvez affiner votre recherche en saisissant plusieurs mots. B : Historique détaillé Réglages du compte utilisateur54 Programmation Ce chapitre explique comment régler des programmes. Vous pouvez enregistrer le programme d’une seule journée comme modèle, puis l’attribuer à une date sur le calendrier. Les unités intérieures peuvent être enregistrées par groupe ou individuellement. Programmation Réglages55 Programmation Réglages Il s’agit de la vue d’ensemble du réglage du programme. Sélectionnez une date depuis [Réglage du programme]. (P.56) Sélectionnez «Détails de la minuterie» pour régler les détails dans [Paramètre quotidien]. (P.57) Réglez les détails dans [Réglage de la minuterie]. (P.59) Les réglages minuterie sont enregistrés de M1 à M50, et peuvent être copiés à une autre date. Vous pouvez également régler le programme de façon hebdomadaire. (P. 60) Sélectionnez une date à régler. Sélectionnez «Détails de la minuterie» pour l’unité intérieure cible. Sélectionnez [Ajouter un programme ] pour régler les opération du programme détaillé.

Vue d’ensemble du réglage du programmeConfigurer les réglages du programme

Vous pouvez vérifier et régler une opération programmée. Réglages Sélectionnez [Planification].

Sélectionnez un groupe pour les bâtiments l'équipement de contrôle depuis [Configuration climatisation].

Sélectionnez [Mode répertoire].

Sélectionnez [Appliquer la sélection].

Groupe de site : Groupement par emplacements (pays, états, etc.) (il est possible de configurer jusqu'à 5 classes de groupe de site.) Site : Groupement par bâtiments dans lesquels les adaptateurs Cloud sont installés. Sélectionnez un site.

Sélectionnez une date à régler avec le calendrier.

Lors de la sélection du mode réglé pour plusieurs dates, l’écran suivant apparait. Et vous pouvez modifier le programme de la date sélectionnée, ou le mode lui-même de toutes les dates réglées. (P. 58) Programmation

Dissimulez l’onglet Appliquer la sélection. A: Vous pouvez copier et coller l’affectation du mode. B: Vous pouvez affecter les modes en sélectionnant la durée comme le réglage hebdomadaire. (P. 60)Configurer les réglages du programme

Réglages Programmation Réglez les détails dans [Timer Detail]. (P.59)

Entrez le mémo pour le réglage quotidien.

Sélectionnez [Appliquer] pour enregistrer les réglages.

Article Explication Emplacement L'emplacement d'installation (nom du groupe de contrôle) s'affiche. Nom IDU Le nom de l'unité intérieure s'affiche. Fuseau horaire Le fuseau horaire s'affiche. Tâche L'heure du programme s'affiche. A : Liste de programmes quotidiens B : Sélectionnez la boîte [Rechercher] et saisissez le mot clé à rechercher. Il est possible de visualiser les résultats immédiatement. Vous pouvez affiner votre recherche en saisissant plusieurs mots. C : Vous pouvez copier et coller la minuterie depuis « Timer Assignment ».

Réglage quotidien Vous pouvez régler le programme quotidien et enregistrer le mode.

C58 Configurer les réglages du programme Réglage du mode Vous pouvez vérifier le mode et le modifier. Réglages Programmation

Réglez les détails dans [Timer Detail]. (P.59)

Entrez le mémo pour le réglage quotidien.

Sélectionnez [Appliquer] pour enregistrer les réglages.

Article Explication Emplacement L'emplacement d'installation (nom du groupe de contrôle) s'affiche. Nom IDU Le nom de l'unité intérieure s'affiche. Fuseau horaire Le fuseau horaire s'affiche. Tâche L'heure du programme s'affiche. A : Liste de programmes quotidiens B : Sélectionnez la boîte [Rechercher] et saisissez le mot clé à rechercher. Il est possible de visualiser les résultats immédiatement. Vous pouvez affiner votre recherche en saisissant plusieurs mots. C : Vous pouvez copier et coller la minuterie depuis « Timer Assignment ».59 Réglages Programmation Sélectionnez [Ajouter un programme] pour ajouter le programme. Réglage de la minuterie Configure la tâche de l'opération du programme pendant une durée spécifiée d'une unité intérieure sélectionnée d'un site et d'un plan sélectionnés. Article Explication Heure L'heure du programme s'affiche. État MARCHE/ARRÊT L'état de fonctionnement actuel (MARCHE/ARRÊT) s'affiche. (P. 16) Le mode de fonctionnement s'affiche. (HEAT/DRY/COOL/FAN/AUTO) La température de réglage de l'unité intérieure s'affiche. La vitesse de ventilation de l'unité intérieure s'affiche. (HIGH/MEDIUM/LOW/AUTO) La direction des volets de l'unité intérieure s'affiche. (F1/F2/F3/F4/F5/Oscillation) L'état du réglage d'économie d'énergie s'affiche. (Marche/Arrêt) Interdictions Fonctions interdite de la télécommande locale 1 : Manipulation de l'état de fonctionnement, 2 : Régler température, 3 : Mode de fonctionnement, 4 : Vitesse de ventilation, 5 : Direction des volets. 6 : Économie d'énergie « ● »/« - » indique les conditions autorisées/permises pour chaque point. : Ajoutez les opérations du programme. : Supprimez les opérations du programme. : Modifiez les opérations du programme. : Enregistrez les opérations du programme. : Annulez les opérations du programme. Configurer les réglages du programme

Configure la tâche des opérations du programme. Sélectionnez [Appliquer] pour enregistrer les réglages. Entrez le mémo pour le réglage quotidien. 360 Réglages Programmation Configurer les réglages du programme Réglage hebdomadaire Configure la tâche des opérations du programme de façon hebdomadaire.

Copiez et collez le mode de réglage de chaque jour.

Sélectionnez la date de début du réglage hebdomadaire.

Saisissez la date de fin. Sélectionnez [Appliquer] pour enregistrer les réglages. 4Contrôler les résultats du programme

Vous pouvez vérifier et régler une opération programmée. Réglages Programmation Sélectionnez [Planification].

Sélectionnez un client.

Sélectionnez [Résultats du programme].

Article Explication Nom du site Le nom du site s'affiche. Emplacement L'emplacement d'installation (nom du groupe de contrôle) s'affiche. Nom IDU Le nom de l'unité intérieure s'affiche. Fuseau horaire Le fuseau horaire s'affiche. Heure du Programme Les résultats des opérations sont affichés sous forme de barres en couleurs comme suit.

L'opération de programme n'est pas disponible pendant la vérification de service. A : Liste de programmes

Sélectionnez un site.

Sélectionnez une date à régler. Sélectionnez un groupe pour les bâtiments l'équipement de contrôle depuis [Configuration climatisation]. Groupe de site : Groupement par emplacements (pays, états, etc.) (il est possible de configurer jusqu'à 5 classes de groupe de site.) Site : Groupement par bâtiments dans lesquels les adaptateurs Cloud sont installés.© Panasonic Corporation
