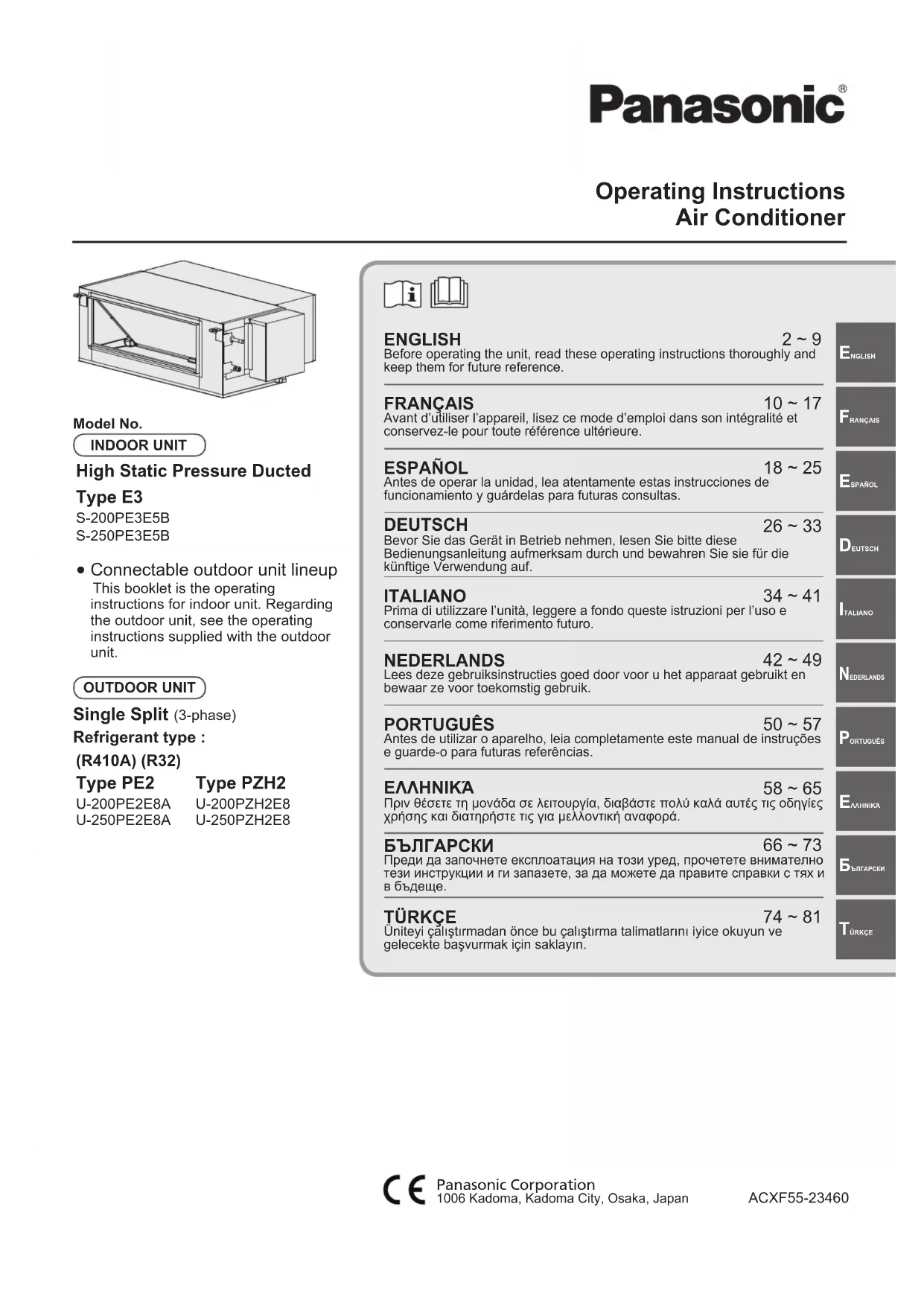

MODE D'EMPLOI S250PE3E5B PANASONIC

• Tableau des langues correspondantes ..................... 83 Table des matières Précautions de sécurité Informations sur le produit Pour tout problème ou toute question relatifs au climatiseur, les informations ci-dessous sont requises. Les numéros de modèle et de série se trouvent sur la plaque signalétique.No. de modèle No. de série Date d’achatAdresse du revendeurNuméro de téléphoneS’informer auprès d’un revendeur agréé ou d’un spécialiste concernant l’utilisation du type de réfrigérant spécié. L’utilisation d’un type de réfrigérant autre que celui spécié comporte un risque d’endommagement du produit, d’éclatement et de blessure, etc.Le climatiseur ne possède pas de ventilateur d’admission d’air frais extérieur. Il faudra donc ouvrir fréquemment les portes ou les fenêtres si l’on utilise dans la même pièce des appareils de chauffage à gaz ou au mazout qui consomment beaucoup d’oxygène. Sinon, il y aurait risque d’asphyxie dans les cas extrêmes.Ne jamais utiliser ni entreposer d’essence ni aucune autre vapeur ou liquides inammables près du climatiseur — cela serait extrêmement dangereux.Ne pas utiliser cet appareil dans une atmosphère potentiellement explosive.Ne jamais toucher l’unité avec des mains humides.Ne pas insérer les doigts ni d’autres objets dans l’unité intérieure ou extérieure du climatiseur, car les pièces rotatives présentent un risque de blessure.Les symboles suivants utilisés dans ce mode d’emploi avertissent d’un danger potentiel pour l’utilisateur, le personnel d’entretien ou l’appareil : AVERTISSEMENT Ce symbole signale un danger ou des opérations dangereuses qui risquent d’entraîner des blessures physiques graves ou mortelles. PRÉCAUTION Ce symbole signale un danger ou des opérations dangereuses qui risquent d’entraîner des blessures physiques ou des dommages matériels, notamment de l’appareil.Actions interdites Points à observer• Lire attentivement ce mode d’emploi avant de faire fonctionner le climatiseur. Si l’on rencontre des difcultés ou des problèmes, consulter le revendeur.• Le climatiseur est conçu pour créer un environnement confortable chez soi. Ne l’utiliser qu’aux ns pour lesquelles il a été prévu, en suivant les instructions de ce mode d’emploi. AVERTISSEMENT Nous vous remercions d’avoir fait l’acquisition de ce produit Panasonic.Ce produit est une unité intérieure de climatiseur commercial.Instructions d’installation jointes.AVERTISSEMENTCe symbole indique que cet équipement utilise un réfrigérant inammable. En présence d’une source d’inammation externe, une fuite de réfrigérant peut provoquer une inammation.PRÉCAUTIONCe symbole indique que l’équipement doit être manipulé par un technicien après-vente, qui se reportera au Manuel technique.PRÉCAUTIONCe symbole indique que des informations sont incluses dans le mode d’emploi et/ou les Instructions d’installation.Informations importantes concernant le réfrigérant utiliséREMARQUEReportez-vous aux instructions d’installation livrées avec l’unité extérieure. OI_00_310269_all.indb 10 2018/12/20 9:19:0911 FRANÇAIS AVERTISSEMENT Le contact du réfrigérant avec une amme peut produire un gaz toxique. Par mesure de sécurité, éteindre le climatiseur et le débrancher aussi de la prise secteur avant son nettoyage ou entretien. Débrancher la prise d’alimentation de la prise secteur, ou désactiver le disjoncteur ou désactiver le dispositif de déconnexion de l’alimentation an d’isoler le climatiseur de l’alimentation principale en cas d’urgence. Mettez au rebut conformément aux lois nationales et/ou locales. Ce produit ne doit en aucune circonstance être modié ou démonté. Une unité modiée ou démontée peut provoquer un incendie, une électrocution ou des blessures. Les utilisateurs ne doivent pas nettoyer l’intérieur des unités intérieures et extérieures. Faire appel à un revendeur agréé ou à un spécialiste pour le nettoyage. En cas de dysfonctionnement de cet appareil, ne pas le réparer soi-même. Prenez contact avec le revendeur ou un SAV pour la réparation et la mise au rebut. L’appareil doit être stocké dans une pièce sans sources d’allumage utilisées en continu (par exemple, ammes nues, appareil à gaz en marche ou chauffage électrique en marche). Attention, certains réfrigérants ne contiennent pas d’agent odorant. Si l’appareil utilisant des réfrigérants inammables est installé dans une zone non ventilée, celle-ci doit être agencée de manière à ce que les éventuelles fuites de réfrigérant ne stagnent pas pour ne pas entraîner de risque d’incendie ou d’explosion. L’appareil doit être stocké dans un endroit bien ventilé, dans une pièce d’une supercie correspondant à celle spéciée pour l’utilisation. Après avoir installé l’unité, demandez impérativement à l’installateur l’espace au sol de la pièce où l’unité est installée et la quantité de charge du réfrigérant. En cas de changement d’unité ou de cloison de séparation, consultez impérativement le revendeur ou le dépanneur. N’utiliser aucun dispositif autre que ceux recommandés par le fabricant pour accélérer le processus de dégivrage. Ne pas percer ni brûler. Si une ventilation mécanique est nécessaire, les évents ne doivent pas être obstrués. Ne pas utiliser de cordon, de rallonge ou de cordon non spécié an d’éviter tout risque de surchauffe et d’incendie. Prévoyez une prise électrique à utiliser exclusivement pour chaque unité, et prévoyez un dispositif de déconnexion de l’alimentation, un disjoncteur de fuite à la terre ou un disjoncteur différentiel pour la protection contre surintensité de courant dans la ligne exclusive. Prévoir une prise secteur électrique exclusive pour chaque unité, et un moyen de déconnexion totale de l’alimentation ayant une séparation de contact sur tous les pôles doit être incorporé au câblage xe conformément aux normes de câblage. Pour éviter les risques possibles d’une défaillance d’isolation, l’unité doit être mise à la terre. OI_00_310269_all.indb 11 2018/12/20 9:19:1012

AVERTISSEMENT PRÉCAUTION

Cesser d’utiliser le produit lorsqu’une anomalie ou défaillance quelconque se produit et débrancher la che d’alimentation ou mettre hors tension l’interrupteur et le disjoncteur. (Risque de fumée/incendie/décharge électrique) Exemples d’anomalie ou défaillance :

• L’ELCB se déclenche fréquemment.

• Le produit ne se met parfois pas en marche lorsqu’il est mis sous tension.

• L’alimentation est parfois déconnectée lorsque le cordon est bougé.

• Une odeur de brûlé ou un bruit anormal est détecté pendant le fonctionnement.

• Le corps est déformé ou anormalement chaud.

• Fuite d’eau de l’unité intérieure.

• Le cordon d’alimentation ou la prise deviennent anormalement chauds.

• La vitesse du ventilateur ne peut pas être contrôlée.

• L’unité s’arrête de fonctionner immédiatement même si elle est activée pour opérer.

• Le ventilateur ne s’arrête pas même si l’opération est arrêtée. Contacter immédiatement le revendeur local pour un entretien/ réparation. Ne pas s’asseoir ou monter sur l’unité. Il y a un risque de chute accidentelle. Cet appareil est conçu pour être utilisé par des utilisateurs expérimentés ou conrmés en magasin, dans l’industrie légère et dans les fermes, ou pour une utilisation commerciale par les profanes. Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes aux facultés physiques, sensorielles ou mentales diminuées ou sans expérience ni expertise sous la surveillance d’un adulte ou s’ils ont reçu des instructions concernant l’utilisation sécuritaire de l’appareil et s’ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être effectués par un enfant laissé sans surveillance. Placer l’alarme incendie et la sortie d’air à au moins 1,5 m de l’unité. Ne pas trop refroidir ou chauffer une pièce où se trouvent des bébés ou des malades. Ne pas mettre le climatiseur sous et hors tension à l’aide de l’interrupteur d’alimentation du système. Utiliser le bouton de marche/arrêt de fonctionnement (ON/OFF). Ne rien introduire dans la sortie d’air de l’unité extérieure. Cela est très dangereux, car le ventilateur marche à grande vitesse. Ne pas toucher l’arrivée d’air ou les ailettes coupantes en aluminium de l’unité extérieure. Il y a un risque de blessure. Ne pas introduire d’objet dans le BOITIER DU VENTILATEUR. Il y a un risque de blessure et l’unité pourrait être endommagée.

• L’appareil doit être stocké de manière à éviter tout dommage mécanique.

• Il se peut que le compresseur s’arrête parfois pendant des orages.Ceci n’est pas une panne mécanique. L’appareil redémarre automatiquement après quelques minutes.

• Le texte anglais correspond aux instructions d’origine. Les autres langues sont les traductions des instructions d’origine. NOTIFICATION L’appareil doit être stocké dans une pièce exempte de ammes nues continues (par exemple, un appareil à gaz en marche) et de sources de chaleur (par exemple, un radiateur électrique en marche). OI_00_310269_all.indb 12 2018/12/20 9:19:1013 FRANÇAIS Précautions d’utilisation Installation zCe climatiseur doit être installé par un technicien qualié et conformément aux instructions fournies avec l’appareil. zAvant de procéder à l’installation, vérier que la tension secteur du local d’utilisation (bureau ou habitation) est la même que celle indiquée sur la plaque signalétique. AVERTISSEMENT Éviter les endroits suivants pour l’installation. zEndroits où de la fumée ou des gaz inammables sont présents. Endroits à la température extrêmement élevée, comme une serre. zEndroits où sont placés des objets générant une chaleur excessivement élevée. Attention : zÉviter d’installer l’unité extérieure dans un endroit qui risque d’être aspergé d’eau de mer ou dans un environnement sulfureux, par exemple à proximité d’une source thermale. (Pour protéger le climatiseur de toute corrosion) Câblage zTous les câbles doivent respecter les codes électriques locaux. (Pour les détails, consulter le revendeur ou un électricien qualié.) zChaque unité doit être correctement mise à la terre avec un l de terre (ou de masse) ou au moyen d’un câblage d’alimentation. zLes raccordements devront être conés à un électricien qualié. Préparatifs de fonctionnement Mettre le climatiseur sous tension 5 heures environ avant de le faire fonctionner. (pour le chauffer) zLe laisser sous tension pour un usage continu.

REMARQUE Débrancher la prise d’alimentation de la prise secteur, ou désactiver le disjoncteur ou désactiver le dispositif de déconnexion de l’alimentation an d’isoler le climatiseur de l’alimentation principale lorsqu’il n’est pas utilisé pendant longtemps.Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils électriques et électroniques usagésApposé sur le produit lui-même, sur son emballage, et/ou gurant dans la documentation qui l’accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.An de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu’aux directives 2002/96/CE et 2006/66/CE.En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement contre les effets potentiellement nocifs d’une manipulation inappropriée des déchets.Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende.Pour les utilisateurs professionnels au sein de l’Union européenne Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.[Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne]Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la procédure applicable dans les pays hors Union européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur. Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre) :Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné. Conseils pour économiser de l’énergie

À éviter zNe pas bloquer l’entrée ni la sortie de l’air de l’unité. (Si l’une ou l’autre sont obstruées, l’unité ne fonctionnera pas bien et peut entraîner un dysfonctionnement.) zPendant l’opération de refroidissement, utiliser des rideaux ou des stores pour empêcher la lumière directe du soleil de pénétrer dans la pièce.

À faire zLe ltre à air doit toujours être propre. (Un ltre bouché affectera la performance de l’unité.) → « Entretien » (P. 15) zPour éviter que l’air climatisé ne s’échappe, fermer les fenêtres, les portes et toute autre ouverture. OI_00_310269_all.indb 13 2018/12/20 9:19:1114 Nom des pièces

No.de modèle CZ-RTC5B Pour toutes les unités intérieures Télécommandesansl

No.de modèle CZ-RTC4 Pour toutes les unités intérieures Télécommande de minuterie Lire le mode d’emploi accompagnant la télécommande. Télécommande câblée haut de gamme Optionnel No.de modèle CZ-RWS3 (Télécommande sans l) No.de modèle CZ-RWRC3 Rebord de conduit côté entrée d’air (arrière) Boîtier de composants électriques Rebord de conduit côté sortie d’air Vidange d'eau (Le récepteur) Fonctionnement REMARQUE Pour en savoir plus, reportez-vous au mode d’emploi fourni avec la télécommande en option. OI_00_310269_all.indb 14 2018/12/20 9:19:1115 FRANÇAIS Mécanisme de fonctionnement

Performance de chauffage zÉtant donné que ce climatiseur utilise l’air externe pour le chauffage, ses performances de chauffage déclinent à mesure que la température externe diminue. (En raison du système à pompe de chaleur) → Dans ce cas, utilisez un autre appareil de chauffage.

Dégivrage zCet appareil peut démarrer un processus de dégivrage pour faire fondre le givre qui s’est formé sur l’unité extérieure. Le dégivrage démarre : Le ventilateur de l’unité intérieure s’arrête (ou la vitesse ralentit considérablement). » (STANDBY) apparaît.Le chauffage reprend après quelques minutes : Le ventilateur de l’unité intérieure reste arrêté (ou il tourne à une vitesse très lente) jusqu’à ce que la bobine de l’échangeur de chaleur intérieur chauffe sufsamment. » (STANDBY) apparaît. Le dégivrage est terminé : Le ventilateur de l’unité intérieure se met à fonctionner. » (STANDBY) disparaît.

Fonctionnement séchage « DRY » zUne fois que la température de la salle atteint le niveau réglé, l’unité extérieure se met automatiquement en marche/arrêt pour la maintenir à ce niveau. zLorsque l’unité extérieure est éteinte, le ventilateur de l’unité intérieure s’arrête aussi. (Pour empêcher l’humidité dans la pièce d’augmenter davantage) zLorsque la température de la salle est susceptible d’atteindre le niveau réglé, la vitesse du ventilateur est automatiquement réglée sur « brise » (léger vent).

En cas de coupure de courant pendant que l’unité est en marche Lorsque l’unité recommence automatiquement à fonctionner après une panne de courant provisoire, les mêmes réglages qu’avant la panne sont utilisés. AVERTISSEMENT zPar mesure de sécurité, éteindre le climatiseur et le débrancher de la prise secteur avant son nettoyage. (Autrement, une décharge électrique ou des blessures pourraient survenir, car le ventilateur tourne à grande vitesse.) zNe pas verser d’eau sur l’unité intérieure. (Cela pourrait abîmer les composants internes et provoquer une décharge électrique.) Entretien zLa bobine interne et les autres composants de l’unité intérieure et extérieure doivent être nettoyés régulièrement.• Consulter le revendeur ou un service après-vente. PRÉCAUTION zNe jamais utiliser de solvants ou de produits chimiques corrosifs. De plus, ne pas essuyer les pièces en plastique avec de l’eau très chaude. (Cela pourrait déformer ou décolorer l’unité.) zCertains bords métalliques et les ailettes sont coupants. Prendre garde lorsqu’on les nettoie. (Blessure possible.) zUtiliser un escabeau ou une échelle stable lors du nettoyage d’une unité intérieure installée en hauteur. OI_00_310269_all.indb 15 2018/12/20 9:19:1116 Dépannage Symptôme Cause / Remède Unité intérieure Bruit Un bruit comme de l’eau qui coule est entendu pendant ou après le fonctionnement.

• Un bruit de liquide réfrigérant s’écoulant à l’intérieur de l’unité

• Un bruit de vidange de l’eau à travers la durite de vidange Un bruit de craquement est entendu pendant ou après le fonctionnement.

• Bruit dû au changement de température des pièces Odeurs de l’air évacué pendant le fonctionnement.

• Odeur des composants internes, de cigarettes et de cosmétiques accumulés dans le climatiseur lorsque l’air est évacué.

• L’intérieur de l’unité est sale. (Contacter le revendeur.) Des gouttes de condensation s’accumulent à proximité de la sortie d’air pendant le refroidissement.

• L’humidité interne est refroidie par un vent frais et s’accumule sous forme de gouttes de condensation. De la buée se forme pendant le refroidissement.

• Si le climatiseur a été installé dans un endroit, comme un restaurant où il y a de grandes quantités de vapeurs d’huile, le nettoyage est nécessaire, car l’intérieur de l’unité (échangeur de chaleur) est sale. (Contacter le revendeur.) De la buée se forme pendant le chauffage.

• Le dégivrage est en cours. Le ventilateur tourne pendant un moment même alors que le climatiseur ne fonctionne pas.

• La rotation du ventilateur permet un fonctionnement en douceur.

• Il se peut que le ventilateur tourne pour sécher l’échangeur de chaleur selon le réglage. De la poussière est évacuée.

• La poussière accumulée dans l’unité intérieure est évacuée. Unité extérieure Ne fonctionne pas (En cas de mise sous tension immédiate/ En cas d’arrêt et de reprise immédiate du fonctionnement)

• Le climatiseur ne fonctionne pas pendant les 3 premières minutes environ en raison de l’activation du circuit de protection du compresseur. Un bruit est émis pendant le chauffage.

• Le dégivrage est en cours. De la vapeur est émise pendant le chauffage. Le ventilateur continue à tourner même après l’arrêt du fonctionnement avec la télécommande.

• Ceci an de permettre un fonctionnement en douceur. Vérier avant de nous contacter ou de demander une réparation. OI_00_310269_all.indb 16 2018/12/20 9:19:1117 FRANÇAIS Symptôme Cause Remède Le climatiseur ne fonctionne pas, bien qu’il soit sous tension. Panne de courant ou après une panne de courant Appuyer sur le bouton ON/OFF sur la télécommande. Le bouton de fonctionnement (alimentation) est sur OFF.

• Si le disjoncteur est éteint, l’allumer.

• Si le disjoncteur s’est déclenché, consulter le revendeur sans l’allumer. Un fusible a sauté. Contacter le revendeur. Médiocre performance du refroidissement ou du chauffage L’arrivée d’air ou la sortie d’air des unités intérieure et extérieure est bouchée par de la poussière. Enlever la poussière. Réglages de la température incorrects Voir « Conseils pour économiser de l’énergie ». (P. 13) La pièce est exposée aux rayons directs du soleil en mode de refroidissement. Des portes ou des fenêtres sont ouvertes. Il y a trop de sources de chaleur dans la pièce en mode de refroidissement. Utiliser peu de sources de chaleur et pendant un bref instant. Il y a trop de gens dans la pièce en mode de refroidissement. Baisser le réglage de température ou le placer sur « Moyenne » ou « Rapide »

Si le climatiseur ne fonctionne pas correctement mêmeaprèsavoirvériéchacundespointsde « Avant de demander une réparation » et « Dépannage »

Arrêter immédiatement le fonctionnement et couper l’alimentation. Contacter ensuite le revendeur et lui indiquer le numéro de série et les symptômes. Indiquer également la marque d’inspection et les lettres E, F, H, L, P avec les nombres qui apparaissent sur l’écran LCD de la télécommande.

• Cooling mode : 18°C~32°C DB • Heating mode : 16°C~30°C DB Français Plage de température des conditions de fonctionnement
