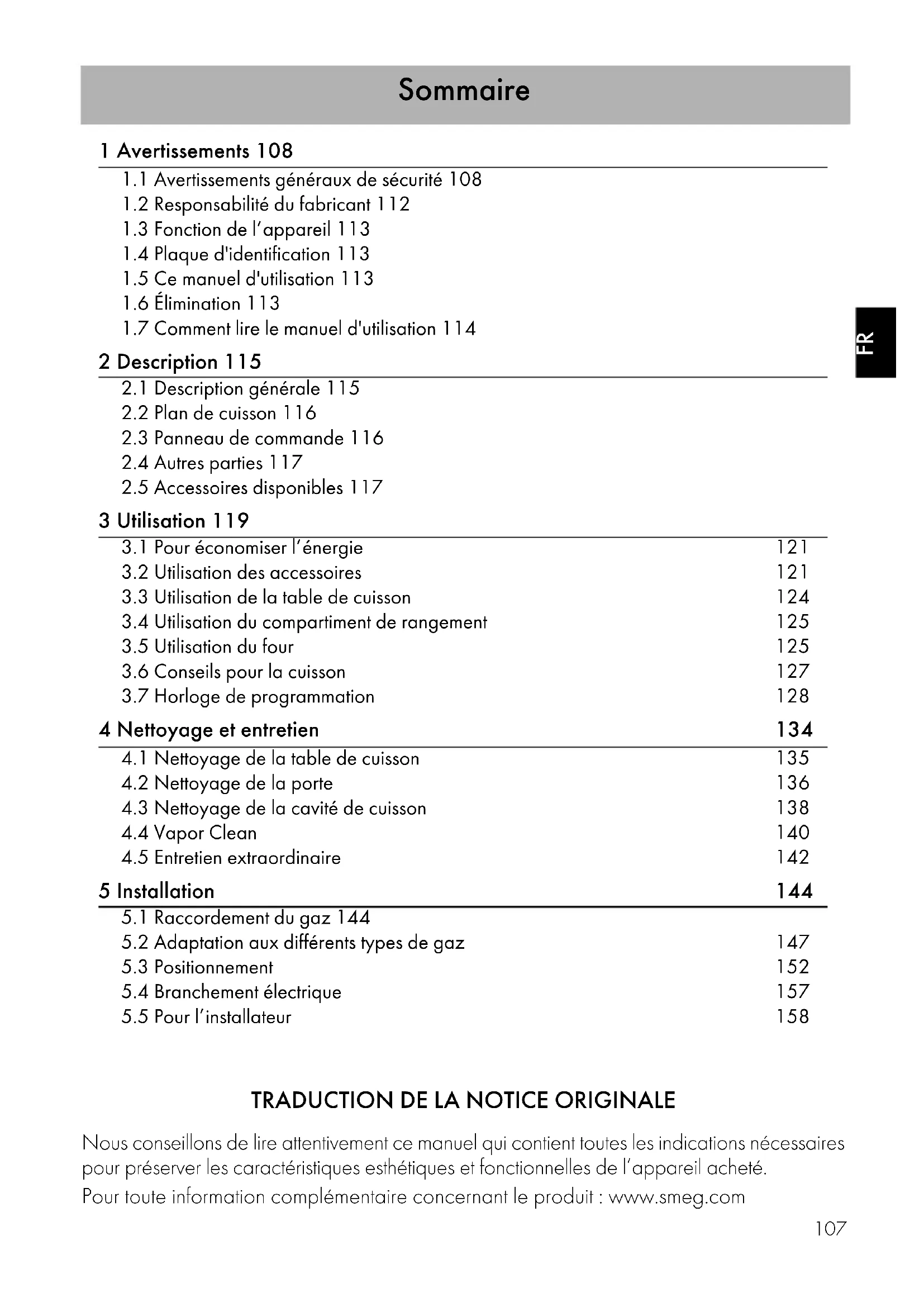

MODE D'EMPLOI BG91CTX91 SMEG

1.1 Avertissements généraux de sécurité 108

1.2 Responsabilité du fabricant 112

1.3 Fonction de l’appareil 113

1.4 Plaque d'identification 113

1.5 Ce manuel d'utilisation 113

1.7 Comment lire le manuel d'utilisation 114

2.1 Description générale 115

2.2 Plan de cuisson 116

2.3 Panneau de commande 116

2.4 Autres parties 117

3.1 Pour économiser l’énergie 121

3.2 Utilisation des accessoires 121

3.3 Utilisation de la table de cuisson 124

3.4 Utilisation du compartiment de rangement 125

3.5 Utilisation du four 125

3.6 Conseils pour la cuisson 127

3.7 Horloge de programmation 128

4 Nettoyage et entretien 134

4.1 Nettoyage de la table de cuisson 135

4.2 Nettoyage de la porte 136

4.3 Nettoyage de la cavité de cuisson 138

5.1 Raccordement du gaz 144

5.2 Adaptation aux différents types de gaz 147

5.3 Positionnement 152

5.4 Branchement électrique 157

5.5 Pour l’installateur 158

Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l’appareil acheté. Pour toute information complémentaire concernant le produit : www.smeg.com TRADUCTION DE LA NOTICE ORIGINALEAvertissements

1.1 Avertissements généraux de

sécurité Dommages corporels

• L’appareil et ses parties accessibles deviennent très chaudes durant l’utilisation. Ne touchez pas les éléments chauffants durant l’utilisation.

• Protégez vos mains avec des gants thermiques durant la manutention des aliments à l’intérieur de la cavité de cuisson.

• N’essayez jamais d’éteindre une flamme/incendie avec de l’eau : mettez l’appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge.

• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances si elles ont reçu une formation ou des instructions concernant l’utilisation de l’appareil en toute sécurité et comprennent les dangers impliqués.

• Les enfants ne doivent pas jouer avec l'appareil.

• Éloignez les enfants de moins de 8 ans s’ils ne font pas l’objet d’une surveillance constante.

• Ne laissez pas les enfants de moins de 8 ans s’approcher de l’appareil durant son fonctionnement.

• Les opérations de nettoyage et d’entretien ne doivent jamais être effectuées par des enfants sans surveillance.

• Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux.

• Faites très attention au réchauffement rapide des zones de cuisson. Évitez de chauffer les casseroles à vide. Danger de surchauffe.

• Les graisses et les huiles peuvent prendre feu en cas de surchauffe. Ne vous éloignez pas durant la préparation d’aliments contenant des huiles ou des graisses. Si les huiles ou les graisses prennent feu, n'éteignez jamais les flammes avec de l'eau. Mettez un couvercle sur la casserole et éteignez la zone de cuisson concernée.

• Le processus de cuisson doit toujours être surveillé. Un processus de cuisson à court terme doit être continuellement surveillé.Avertissements

• Pendant l’utilisation les objets métalliques comme les couverts ou la vaisselle ne doivent pas être posés sur le dessus du plan de cuisson car ils risquent de surchauffer.

• N’introduisez pas d’objets métalliques pointus (couverts ou ustensiles) dans les fentes.

• Ne versez pas d’eau directement sur les lèchefrites très chaudes.

• Pendant la cuisson, la porte du four doit rester fermée.

• En cas d’intervention sur les aliments ou à la fin de la cuisson, ouvrez la porte de 5 cm pendant quelques secondes, laissez sortir la vapeur, puis ouvrez complètement la porte.

• N’ouvrez pas le compartiment de rangement (s’il est présent) lorsque le four est allumé et encore chaud.

• Les objets laissés dans le compartiment de rangement pourraient être très chauds après l’utilisation du four.

• Mettez l’appareil hors tension après l’utilisation.

• NE MODIFIEZ PAS CET APPAREIL.

• Avant toute intervention sur l’appareil (installation, entretien, positionnement ou déplacement), munissez-vous de équipements de protection individuelle.

• Avant toute intervention, désactivez l’alimentation électrique générale.

• Du personnel qualifié doit effectuer l’installation et les interventions d’assistance dans le respect des normes en vigueur.

• N’essayez jamais de réparer l’appareil sans l’intervention d’un technicien qualifié.

• Ne tirez jamais le câble pour débrancher la fiche.

• Afin d’éviter tout danger, si le câble d’alimentation est endommagé, contactez le service d’assistance technique qui se chargera de le remplacer.Avertissements

Dommages subis par l'appareil

• N’utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques).

• Utilisez éventuellement des outils en bois ou en plastique.

• Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu’à l’arrêt complet. Les dispositifs de blocage mécanique de sécurité empêchent l’extraction des grilles et des lèchefrites et doivent être tournés vers le bas et vers l’arrière de la cavité de cuisson.

• Ne vous asseyez pas sur l'appareil.

• N’utilisez pas de jets de vapeur pour nettoyer l’appareil.

• N’obstruez pas les ouvertures, les fentes d’aération et d’évacuation de la chaleur.

• Ne laissez pas l’appareil sans surveillance durant la cuisson, car des graisses et des huiles, en surchauffant, pourraient s’enflammer. Faites très attention.

• Risque d’incendie : ne laissez pas d’objets sur les surfaces de cuisson.

• N’utilisez pas de produits en spray à proximité du four.

• N’utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments.

• N’introduisez ni boîtes ni récipients fermés à l’intérieur de la cavité de cuisson.

• Sortez de la cavité de cuisson toutes les lèchefrites et les grilles non utilisées pendant la cuisson.

• Ne couvrez pas le fond de la cavité de cuisson avec des feuilles d’aluminium.

• Ne posez pas de casseroles ni de lèchefrites sur le fond de la cavité de cuisson.

• Si vous souhaitez utiliser du papier sulfurisé, placez-le de façon à ce qu’il ne gêne pas la circulation d’air chaud à l’intérieur du four.

• Ne posez pas de casseroles ni de lèchefrites directement sur la vitre interne du four quand la porte est ouverte.

• Les récipients ou les grils à viande doivent être placés à l’intérieur du périmètre de la table de cuisson.Avertissements

• Tous les récipients doivent avoir un fond plat et lisse.

• En cas de débordement, éliminez le liquide en excès de la table de cuisson.

• Ne renversez pas de substances acides comme du jus de citron ou du vinaigre sur la table de cuisson.

• Ne posez pas de casseroles ni de poêles vides sur les zones de cuisson allumées.

• N’utilisez pas de jets de vapeur pour nettoyer l’appareil.

• N’utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants.

• N’utilisez pas de produits de nettoyage à base de chlore, d’ammoniaque ou d’eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (par ex., anodisations, nickelages, chromages).

• N’utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques).

• Ne lavez pas au lave-vaisselle les parties amovibles comme les grilles de la table de cuisson, les couronnes et les chapeaux.

• N’utilisez pas la porte ouverte comme levier pour faire entrer l’appareil dans le meuble.

• N’exercez pas de pressions excessives sur la porte ouverte.

• N’utilisez pas la poignée pour soulever ou déplacer cet appareil. Installation

• N’installez pas l’appareil sur un piédestal.

• Positionnez l’appareil dans le meuble avec l’aide d’une autre personne.

• Pour éviter la surchauffe possible l’appareil ne doit pas être installé derrière une porte décorative ou un panneau.

• Un technicien habilité doit effectuer le branchement au gaz.

• La mise en œuvre avec un tuyau flexible devra être réalisée de manière à ce que la longueur de la conduite ne dépasse pas 2 mètres d’extension maximale pour les tuyaux flexibles en acier et 1,5 mètre pour les tuyaux en caoutchouc.

• Assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ni écrasés.Avertissements

• Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur.

• Après toute intervention sur l’appareil, vérifiez que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm.

• Une fois l’installation terminée, vérifiez la présence d’éventuelles fuites avec une solution savonneuse, mais jamais avec une flamme.

• Un technicien habilité doit effectuer le branchement électrique.

• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique.

• Utilisez des câbles résistant à une température d’au moins 90 °C.

• Le couple de serrage des vis des conducteurs d’alimentation du bornier doit être égal à 1,5 - 2 Nm.

• Avant le montage, vérifier que les conditions locales de distribution (type de gaz et pression l’alimentation) et le réglage de l’appareil électroménager soient compatibles ;

• Les conditions de réglage de cet appareil électroménager sont indiquées sur l’étiquette réglage du gaz.

• Cet appareil électroménager n’est pas relié à un système d’évacuation des fumées de combustion. Il doit être installé et branché conformément aux règlementations d’installation en vigueur. Veillez en particulier à respecter les indications relatives à la ventilation Pour cet appareil

• Avant de remplacer la lampe, assurez-vous que l’appareil est hors tension.

• Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte.

• Vérifiez qu’aucun objet ne reste coincé dans la porte de l’appareil.

1.2 Responsabilité du fabricant

Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par :

• l’utilisation de l’appareil différente de celle prévue ;

• le non-respect des prescriptions du manuel d’instructions ;

• l’altération même d’une seule partie de l’appareil ;

• l’utilisation de pièces détachées non d'origine.Avertissements

1.3 Fonction de l’appareil

• Cet appareil est destiné à la cuisson d’aliments dans le milieu domestique. Toute autre utilisation est impropre.

• Cet appareil n’est pas conçu pour fonctionner avec des temporisateurs externes ou des systèmes de commande à distance.

1.4 Plaque d'identification

La plaque d'identification contient les données techniques, le numéro de série et le marquage. N’enlevez jamais la plaque d'identification.

1.5 Ce manuel d'utilisation

Ce manuel d’utilisation fait partie intégrante de l’appareil. Conservez- le en parfait état et à portée de main de l’utilisateur pendant tout le cycle de vie de l’appareil. Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil.

Cet appareil doit être éliminé séparément des autres déchets (directives 2002/95/CE, 2002/96/CE, 2003/108/CE). Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l'environnement, conformément aux directives européennes en vigueur. Pour éliminer l'appareil :

• Coupez le câble d'alimentation électrique et enlevez-le avec la fiche. Tension électrique Danger d’électrocution

• Coupez l'alimentation électrique générale.

• Débranchez le câble d’alimentation électrique de l’installation électrique.Avertissements

• Confiez l'appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l'achat d'un appareil équivalent, à raison d'un contre un. Il est précisé que, pour l’emballage de l’appareil, nous utilisons des matériaux non polluants et recyclables.

• Confiez les matériaux de l’emballage aux centres de collecte sélective.

1.7 Comment lire le manuel

d'utilisation Ce manuel d'utilisation utilise les conventions de lecture suivantes :

1. Séquence d’instructions pour l’utilisation.

• Instruction d’utilisation individuelle. Emballage en plastique Danger d’asphyxie

• Ne laissez jamais sans surveillance l’emballage ni ses parties.

• Évitez que les enfants jouent avec les sachets en plastique de l’emballage. Avertissements Informations générales sur ce manuel d’utilisation, la sécurité et l’élimination finale. Description Description de l’appareil et de ses accessoires. Utilisation Informations sur l’utilisation de l’appareil et des accessoires. Nettoyage et entretien Informations pour un nettoyage et un entretien corrects de l’appareil. Installation Informations pour le technicien qualifié concernant l’installation, la mise en fonction et l’essai. Avertissement de sécurité Information SuggestionDescription

2.1 Description générale

1 Dosseret 2 Table de cuisson 3 Panneau de commande 4 Lampe à gauche 5 Joint 6 Porte 7 Turbine 8 Compartiment de rangement Glissières de support pour grilles/ lèchefritesDescription

2.3 Panneau de commande

1 Horloge programmateur Utile pour afficher l’heure actuelle, sélectionner des cuissons programmées ou programmer le temporisateur minuteur. 2 Manette de la température Cette manette permet de sélectionner la température de cuisson. Tournez la manette dans le sens des aiguilles d’une montre sur la valeur souhaitée comprise entre le minimum et le maximum. 3 Voyant Il s’allume lorsque le four est en train de chauffer. Il s’éteint lorsque la température est atteinte. L’intermittence régulière signale que la température à l’intérieur du four est maintenue constante. 4 Manette des fonctions Les différentes fonctions du four s’adaptent aux différents modes de cuisson. Après avoir sélectionné la fonction souhaitée, réglez la température de cuisson par la manette de la température.Description

Manettes des brûleurs du plan de cuisson Utiles pour allumer et régler les brûleurs du plan de cuisson. Enfoncez et tournez les manettes dans le sens inverse des aiguilles d’une montre sur la valeur pour allumer les brûleurs correspondants. Tournez les manettes sur la zone comprise entre le maximum et le minimum pour régler l’intensité de la flamme. Ramenez les manettes sur la position pour éteindre les brûleurs.

Niveaux de positionnement L’appareil dispose de niveaux permettant de positionner les lèchefrites et les grilles à des hauteurs différentes. Les hauteurs d’enfournement sont considérées de bas en haut (voir 2.1 Description générale). Éclairage interne L’éclairage interne de l’appareil se déclenche :

• lorsqu’on ouvre la porte ;

• quand une fonction quelconque est sélectionnée, à l’exception des fonctions

Turbine de refroidissement La turbine refroidit les fours et se met en marche durant la cuisson. Le fonctionnement de la turbine crée un flux d’air normal qui s’échappe par l’arrière de l’appareil et peut continuer pendant un court moment même après son extinction.

2.5 Accessoires disponibles

Lèchefrite profonde Elle permet de récupérer des graisses ayant coulé des aliments posés sur la grille supérieure. Elle est aussi utile pour la cuisson de tartes, pizzas et gâteaux. Il est impossible d’éteindre l’éclairage interne lorsque la porte est ouverte. N’obstruez pas les ouvertures, les fentes d’aération et d’évacuation de la chaleur.Description

Tournebroche Utile pour la cuisson du poulet et des aliments qui demandent une cuisson uniforme sur toute leur surface. Grille Utile pour y placer les récipients contenant des aliments en train de cuire. Panneaux auto-nettoyants (certains modèles uniquement) Utiles pour absorber des petits résidus de nature grasse. Certains modèles ne sont pas équipés de ces accessoires. Les accessoires du four susceptibles d’entrer au contact des aliments sont fabriqués avec des matériaux conformes aux lois en vigueur. Vous pouvez demander les accessoires d’origine fournis ou en option aux centres d’assistance agréés. Utilisez uniquement les accessoires d’origine du fabricant.Utilisation

3 Utilisation Avertissements Température élevée à l’intérieur de la cavité de cuisson durant l’utilisation Risque de brûlures

• Pendant la cuisson, la porte du four doit rester fermée.

• Protégez vos mains avec des gants thermiques durant la manutention des aliments à l’intérieur du four.

• Ne touchez pas les éléments chauffants à l’intérieur du four.

• Ne versez pas d’eau directement sur les lèchefrites très chaudes.

• Ne laissez pas les enfants de moins de 8 ans s’approcher de l’appareil durant son fonctionnement.

• En cas d’intervention sur les aliments ou à la fin de la cuisson, ouvrez la porte de 5 cm pendant quelques secondes, laissez sortir la vapeur, puis ouvrez complètement la porte. Utilisation impropre Risque de brûlures

• Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux.

• Les graisses et les huiles pourraient s’enflammer en surchauffant. Faites attention. Température élevée à l’intérieur du compartiment de rangement Risque de brûlures

• N’ouvrez pas le compartiment de rangement lorsque l'appareil est allumé et encore chaud.

• Les objets laissés dans le compartiment de rangement pourraient être très chauds après l’utilisation de l'appareil.

• N’y rangez en aucun cas des matériaux inflammables tels que des chiffons ou du papier. Utilisation impropre Risque de dommages aux surfaces

• Ne couvrez pas le fond de la cavité de cuisson avec des feuilles d’aluminium.

• Si vous souhaitez utiliser du papier sulfurisé, placez-le de manière à ce qu’il n’interfère pas avec la circulation d’air chaud à l’intérieur de la cavité de cuisson.

• Ne posez pas de casseroles ni de lèchefrites sur le fond de la cavité de cuisson.

• Ne posez pas de casseroles ni de lèchefrites directement sur la vitre interne du four quand la porte est ouverte.

• Ne versez pas d’eau directement sur les lèchefrites très chaudes.

• Les récipients ou les grils à viande doivent être placés à l’intérieur du périmètre de la table de cuisson.

• Tous les récipients doivent avoir un fond plat et lisse.

• En cas de débordement, éliminez le liquide en excès de la table de cuisson.Utilisation

Précautions La fuite de gaz peut provoquer une explosion. En cas d’odeur de gaz ou de pannes de l’installation de gaz :

• Fermez immédiatement l’alimentation du gaz ou fermez la vanne de la bouteille de gaz.

• Éteignez immédiatement toutes les flammes libres et les cigarettes.

• N’allumez pas d’interrupteurs de courant ou d’appareils et n’extrayez aucune prise de courant. N’utilisez pas de téléphones ni de portables à l’intérieur de l’édifice.

• Ouvrez les fenêtres et aérez la pièce.

• Appelez le service après-vente ou l’organisme fournisseur de gaz. Fonctionnement anormal Une quelconque des conditions suivantes doit être considérée un fonctionnement anormal et nécessite une demande d’intervention :

• Jaunissement de la plaque du brûleur.

• Endommagement des ustensiles de cuisine.

• Allumage incorrect des brûleurs.

• Difficultés des brûleurs à rester allumés.

• Extinction des brûleurs pendant le fonctionnement.

• Robinets du gaz difficiles à tourner. Si l’appareil ne fonctionne pas correctement, contactez le Service après- vente autorisé de votre zone. Première utilisation

1. Éliminez les éventuelles pellicules de

protection à l’extérieur et à l’intérieur de l’appareil ainsi que des accessoires.

2. Enlevez les éventuelles étiquettes (à

l’exception de la plaque contenant les données techniques) appliquées sur les accessoires et dans la cavité de cuisson.

3. Enlevez et lavez tous les accessoires de

l’appareil (voir 4 Nettoyage et entretien).

4. Chauffez le four à vide à la température

maximale pour éliminer les éventuels résidus de fabrication. Température élevée à l’intérieur du compartiment de rangement Risque d’incendie ou d’explosion

• N’utilisez pas d’aérosols à proximité de l’appareil.

• N’utilisez ni ne laissez pas de matériaux inflammables à proximité de l'appareil ou du compartiment de rangement.

• N’utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments.

• N’introduisez ni boîtes ni récipients fermés à l’intérieur de la cavité de cuisson.

• Ne laissez pas l’appareil sans surveillance durant la cuisson, car des graisses et de l’huile peuvent s’en écouler.

• Sortez de la cavité de cuisson toutes les lèchefrites et les grilles non utilisées pendant la cuisson.Utilisation

3.1 Pour économiser l’énergie

• Activer le préchauffage du four uniquement si la recette le prévoit.

• Si aucune consigne contraire ne l’indique sur l’emballage, décongeler les aliments surgelés avant de les mettre au four.

• Si plusieurs cuissons sont nécessaires, il est conseillé de cuire les aliments les uns après les autres pour exploiter au mieux le four déjà chaud.

• Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur.

• Sortez de la cavité de cuisson toutes les lèchefrites et les grilles non utilisées pendant la cuisson.

• Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s’est accumulée à l’intérieur du four.

• Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur.

• Garder la cavité du four est état permanent de propreté.

3.2 Utilisation des accessoires

Grilles et lèchefrites Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu’au point d’arrêt. Les dispositifs de blocage mécanique de sécurité qui empêchent l’extraction accidentelle de la grille doivent être orientés vers le bas et vers la partie postérieure de la cavité de cuisson. Introduisez à fond les grilles et les lèchefrites délicatement dans la cavité de cuisson. Nettoyez les lèchefrites avant la première utilisation pour éliminer les éventuels résidus de fabrication.Utilisation

1. Introduisez les 4 douilles fournies dans

les 4 trous angulaires de la lèchefrite profonde et vissez-les dans les bagues avec un outil (par exemple un tournevis).

2. Positionnez les supports du

tournebroche dans les douilles d’après la figure suivante.

3. Utilisez les fourchettes à clip fournies

pour préparer la broche du tournebroche. Vous pouvez bloquer les fourchettes avec les vis de fixation.

4. Après avoir préparé la broche,

positionnez-la sur les supports correspondants. Introduisez à fond la pointe de la broche dans le logement du mécanisme situé sur le support gauche.Utilisation

5. Insérez la lèchefrite sur le premier

nineau du châssis (voir « Description générale »).

6. Introduisez la pointe de la tige dans le

logement du moteur du tournebroche situé à gauche de la paroi postérieure de la cavité de cuisson.

7. Pour activer le tournebroche, tournez la

manette des fonctions en position et réglez la température de cuisson avec la manette de la température.

8. À la fin de la cuisson, sortez du four la

lèchefrite avec le tournebroche.

9. Pour actionner correctement la tige du

tournebroche, vissez la poignée fournie. Effectuez ces opérations lorsque le four est éteint et froid. On conseille de verser un peu d’eau dans la lèchefrite pour éviter la formation de fumée.Utilisation

3.3 Utilisation de la table de cuisson

Tous les contrôles et les commandes de l’appareil sont réunis sur le panneau frontal. Au niveau de chaque manette est indiqué le brûleur correspondant. L’appareil est équipé d’un allumeur électronique. Il suffit d’enfoncer et de tourner la manette dans le sens inverse horaire sur le symbole de la flamme maximum, jusqu’à ce que le brûleur s’allume. S’il ne s’allume pas au cours des 15 premières secondes, tournez la manette sur et attendez 60 secondes avant d’effectuer un nouvel essai. Après l'allumage, maintenez la manette enfoncée pendant quelques secondes pour permettre au thermocouple de se réchauffer. Le brûleur peut s’éteindre lorsque l’on relâche la manette : cela signifie que le thermocouple n’est pas suffisamment chaud. Attendez quelques instants et répétez l’opération. Maintenez la manette enfoncée plus longuement. Position correcte des couronnes et des chapeaux Avant d’allumer les brûleurs du plan de cuisson, assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux. Veillez à ce que les orifices des couronnes 1 soient bien en face des thermocouples 2 et des bougies 3. Conseils pratiques pour l’utilisation du plan de cuisson Pour assurer un rendement optimal des brûleurs et une consommation de gaz minimale, il faut utiliser des casseroles munies d’un couvercle et proportionnées au brûleur, de façon à éviter que la flamme n'entre au contact des parois. Au moment de l’ébullition, réduisez la flamme pour empêcher que le liquide ne déborde. Si les brûleurs s’éteignent accidentellement, un dispositif de sécurité bloque l’émission de gaz, même si le robinet est ouvert. Ramenez la manette sur et attendez 60 secondes avant d’essayer d’allumer le brûleur. Diamètre des récipients :

• UR : 18 - 28 cm.Utilisation

3.4 Utilisation du compartiment de

rangement Le compartiment de rangement se trouve dans la partie inférieure de la cuisinière. On y accède en tirant la poignée vers vous. Il peut être utilisé pour ranger les casseroles ou les objets métalliques qui sont nécessaires pour l’utilisation du four.

3.5 Utilisation du four

Allumage du four Pour allumer le four :

1. Sélectionnez la fonction de cuisson au

moyen de la manette des fonctions.

2. Sélectionnez la température au moyen

de la manette de la température. Liste des fonctions Assurez-vous que l’horloge du programmateur indique le symbole de la durée de cuisson : dans le cas contraire, il sera impossible d’allumer le four. Appuyez simultanément sur les touches et pour remettre à zéro l’horloge de programmation. Statique Grâce à la chaleur en provenance simultanément du haut et du bas, ce système permet de cuisiner des types d’aliments particuliers. La cuisson traditionnelle, appelée également statique, est indiquée pour cuisiner un plat à la fois. Idéale pour tous les rôtis, le pain, les tartes et en particulier pour les viandes grasses comme l’oie ou le canard. Sole brassée La combinaison de la turbine et de la seule résistance de la sole permet de terminer plus rapidement la cuisson. On préconise ce système pour stériliser ou pour terminer la cuisson d’aliments déjà bien cuits en surface, mais pas à l’intérieur, exigeant pour cela une chaleur supérieure modérée. Idéale pour tout type d’aliment. Gril + tournebroche Le tournebroche fonctionne en combinaison avec la résistance du gril central, permettant de dorer parfaitement les aliments.Utilisation

Gril La chaleur émanant de la résistance du gril permet d’obtenir d’excellents résultats de rôtissage surtout avec les viandes de petite/moyenne épaisseur et, combinée au tournebroche (si prévu), elle permet un dorage uniforme en fin de cuisson. Idéale pour les saucisses, les côtelettes et le bacon. Cette fonction permet de griller uniformément de grandes quantités d’aliments, en particulier la viande. Gril ventilé L’air produit par la turbine adoucit la vague de chaleur nette générée par le gril, permettant également de griller de façon optimale des aliments très épais. Idéale pour les gros morceaux de viande (ex.: jarret de porc). Statique brassée Le fonctionnement de la turbine, associé à la cuisson traditionnelle, assure des cuissons homogènes même en cas de recettes complexes. Idéale pour les biscuits et les tartes, également cuits simultanément sur plusieurs niveaux. (Pour les cuissons sur plusieurs niveaux, il est conseillé d’utiliser le 2e et le 4e niveau). Chaleur tournante La combinaison de la turbine et de la résistance circulaire (intégrée à l’arrière du four) permet la cuisson d’aliments différents sur plusieurs niveaux, à condition qu’ils exigent les mêmes températures et le même type de cuisson. La circulation d’air chaud assure une répartition instantanée et uniforme de la chaleur. Par exemple, il sera possible de cuisiner simultanément (sur plusieurs niveaux) du poisson, des légumes et des biscuits sans jamais mélanger les odeurs ni les saveurs. Éco Cette fonction est particulièrement indiquée pour la cuisson sur un seul niveau, en consommant peu d’énergie. Idéale pour cuire la viande, le poisson et les légumes. Elle n’est pas conseillée pour les aliments exigeant une phase de levage. Pour obtenir le maximum d’économies d’énergie et réduire les temps de cuisson, il est recommandé d’enfourner les aliments sans préchauffer la cavité de cuisson. Dans la fonction ÉCO évitez l’ouverture de la porte pendant la cuisson. Dans la fonction ÉCO les temps de cuisson (et de préchauffage éventuel) sont plus longs.Utilisation

3.6 Conseils pour la cuisson

• Utilisez une fonction ventilée pour obtenir une cuisson uniforme sur plusieurs niveaux.

• En augmentant la température il n’est pas possible de réduire les temps de cuisson (les aliments risquent d’être trop cuits à l’extérieur et pas assez cuits à l’intérieur). Conseils pour la cuisson des viandes

• Les temps de cuisson dépendent de l’épaisseur, de la qualité des aliments et des goûts du consommateur.

• Utilisez un thermomètre pour viandes durant la cuisson des rôtis ou appuyez simplement avec une cuiller sur la viande. Il est prêt lorsqu’il est ferme ; dans le cas contraire, poursuivrez la cuisson pendant quelques minutes. Conseils de cuisson au Gril et au Gril ventilé

• Vous pouvez griller vos viandes en les enfournant dans le four froid ou préchauffé si vous souhaitez modifier l’effet de cuisson.

• Avec la fonction Gril ventilé, on conseille de préchauffer le four avant de mettre les viandes à griller.

• On recommande de disposer les aliments au centre de la grille.

• Avec la fonction Gril on conseille de tourner la manette de la température sur la valeur la plus haute au niveau du symbole pour optimiser la cuisson.

• Les aliments doivent être assaisonnés avant la cuisson. Ajoutez l’huile et le beurre liquéfié avant la cuisson.

• Utilisez la lèchefrite du four au premier niveau en bas pour récupérer les liquides produits par le rôtissage. Conseils pour la cuisson des gâteaux et biscuits

• Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur.

• La température et la durée de cuisson dépendent de la qualité et de la consistance de la pâte.

• Vérifiez si le gâteau est cuit à l’intérieur : à la fin de la cuisson, piquez un cure- dent au sommet du gâteau. Si la pâte ne colle pas au cure-dent, le gâteau est cuit.

• Si le gâteau retombe après son défournement, réduisez la température sélectionnée de 10 °C lors de la cuisson successive, en sélectionnant éventuellement un temps de cuisson supérieur.

• Durant la cuisson de gâteaux ou de légumes, une condensation excessive peut se déposer sur la vitre. Pour éviter ce phénomène, ouvrez la porte deux fois environ durant la cuisson en faisant très attention. Vapor Clean Cette fonction facilite le nettoyage grâce à la vapeur générée par une petite quantité d’eau versée sur l’emboutissage situé sur la sole.Utilisation

Conseils pour la décongélation et le levage

• Positionnez les aliments congelés sans emballage, dans un récipient sans couvercle sur le premier niveau de la cavité de cuisson.

• Évitez de superposer les aliments.

• Pour décongeler la viande, utilisez une grille positionnée au deuxième niveau et une lèchefrite au premier niveau. De cette manière, les aliments ne sont pas au contact du liquide de décongélation.

• Couvrez les parties les plus délicates d’une feuille d’aluminium.

• Pour un bon levage, placez un récipient contenant de l’eau sur le fond de la cavité de cuisson. Pour économiser l’énergie

• Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s’est accumulée à l’intérieur du four.

• Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur.

• Gardez l’appareil toujours propre.

3.7 Horloge de programmation

Touche diminution de la valeur Touche horloge Touche augmentation de la valeur Assurez-vous que l’horloge de programmation indique le symbole de durée de cuisson : dans le cas contraire, il sera impossible d’allumer le four. Appuyez sur la touche pour remettre à zéro l’horloge programmateur.Utilisation

Réglage de l’heure À la première utilisation, ou après une coupure de courant, les chiffres clignotent sur l’afficheur de l’appareil.

1. Appuyez sur la touche horloge

pendant deux secondes. Le point entre les heures et les minutes clignote.

2. Les touches augmentation de la valeur

et diminution de la valeur permettent de régler l’heure. Maintenez la touche enfoncée pour avancer rapidement.

3. Attendez 7 secondes. Le point entre les

heures et les minutes cesse de clignoter.

4. Le symbole sur l’afficheur indique

que l’appareil est prêt pour commencer une cuisson. Cuisson temporisée

1. Appuyez sur la touche horloge

jusqu’à ce que le symbole apparaisse.

2. Appuyez à nouveau sur la touche

horloge . L’afficheur montre le symbole et le message alternés avec l’heure courante.

3. Utilisez les touches augmentation de la

valeur et diminution de la valeur pour régler les minutes de cuisson souhaitées.

4. Sélectionnez une fonction et une

température de cuisson.

5. Attendez 5 secondes environ sans

appuyer sur aucune touche pour activer la fonction. L’afficheur montre l’heure actuelle avec les symboles et . Au terme de la cuisson les éléments chauffants se désactivent. Sur l’afficheur, le symbole s’éteint, le symbole clignote et un signal acoustique se déclenche.

6. Pour éteindre le signal acoustique il suffit

d’appuyer sur une touche quelconque de l’horloge programmateur. Il est impossible d’allumer le four si l’heure n’est pas sélectionnée. Pour modifier l’heure maintenez simultanément les touches augmentation de la valeur et diminution de la valeur enfoncées pendant deux secondes, ensuite procédez au réglage de l’heure. On entend par cuisson temporisée la fonction qui permet de commencer une cuisson et de la terminer après le temps sélectionné par l’utilisateur.Utilisation

7. Appuyez sur la touche horloge pour

réinitialiser l’horloge programmateur. Cuisson programmée

1. Programmez la durée de cuisson d’après

le paragraphe précédent “Cuisson temporisée”.

2. Appuyez sur la touche menu

3. Appuyez de nouveau sur la touche menu

. L’afficheur montre tour à tour les chiffres et le message tandis que le symbole clignote. (par exemple, l’heure actuelle est 17.30)

4. Appuyez sur les touches ou

pour sélectionner les minutes souhaitées. (par exemple 1 heure)

5. Appuyez sur la touche menu .

L’afficheur affichera le message alternant avec l’heure actuelle additionnée à la durée de cuisson sélectionnée précédemment (par exemple l’heure de fin de cuisson montrée est 18h30).

6. Appuyez sur les touches ou

pour sélectionner l’heure de fin de cuisson. (par exemple à 19h30).

7. Attendez 7 secondes environ sans

appuyer sur aucune touche pour activer la fonction. L’afficheur montre l’heure actuelle avec les symboles et s'allument.

8. Sélectionnez une fonction et une

température de cuisson.

9. Au terme de la cuisson les éléments

chauffants se désactivent. Sur l’afficheur, le symbole s’éteint, le symbole clignote et une sonnerie se déclenche. Il n’est pas possible de programmer des durées de cuisson supérieures à 10 heures. Pour annuler la programmation sélectionnée appuyez simultanément les touches augmentation de la valeur et diminution de la valeur et éteignez le four manuellement. On entend par cuisson programmée la fonction qui permet de commencer une cuisson à une heure fixée et de la terminer après un temps sélectionné par l’utilisateur. Tenez compte du fait qu’il faut ajouter à la durée de cuisson quelques minutes utiles pour le préchauffage du four.Utilisation

10. Replacez les fonctions manette et

11. Pour interrompre la sonnerie, appuyez

sur n’importe quelle touche de l’horloge programmateur.

12. Appuyez simultanément sur les touches

et pour remettre la programmation sélectionnée à zéro. Minuteur On peut activer le minuteur à tout moment.

1. Appuyez sur la touche horloge

pendant quelques secondes. L’afficheur montre les chiffres et le symbole clignotant entre les heures et les minutes.

2. Utilisez les touches augmentation de la

valeur et diminution de la valeur pour régler les minutes de cuisson souhaitées.

3. Attendez 5 secondes environ sans

appuyer sur aucune touche pour terminer le réglage du minuteur. L’afficheur montre l’heure actuelle avec les symboles et . Un signal acoustique se déclenchera à la fin du temps réglé.

4. Appuyez sur la touche diminution de la

valeur pour éteindre le signal acoustique. Il n’est pas possible de programmer des durées de cuisson supérieures à 10 heures. Il n’est pas possible de sélectionner des cuissons programmées supérieures à 24 heures. Après la sélection pour montrer le temps de cuisson restant, appuyez sur la touche menu pendant 2 secondes. Appuyez de nouveau sur la touche menu . L’afficheur montre le message alternant avec le temps restant de cuisson. Le minuteur n’interrompt pas la cuisson mais signale à l’utilisateur que les minutes sélectionnées se sont écoulées. Il est possible de régler le minuteur de 1 minute à un maximum de 23 heures et 59 minutes.Utilisation

Modification des données saisies

1. Appuyez sur la touche horloge .

2. Utilisez les touches augmentation de la

valeur et diminution de la valeur pour régler les minutes de cuisson souhaitées. Effacement des valeurs programmées

1. Appuyez sur la touche horloge .

2. Appuyez simultanément sur les touches

augmentation de la valeur et diminution de la valeur .

3. Éteignez manuellement le four si une

cuisson est en cours. Sélection du signal acoustique Le signal acoustique peut être changé de 3 tonalités.

1. Appuyez simultanément sur les touches

augmentation de la valeur et diminution de la valeur .

2. Appuyez sur la touche horloge .

3. Appuyez sur la touche diminution de la

valeur pour sélectionner un signal acoustique différent.Utilisation

Tableau indicatif des cuissons Mets Poids (Kg) Fonction Niveau Température (°C) Temps (minutes) Lasagnes

Rôti de veau 2 Turbo/Chaleur tournante 2 180 - 190 90 - 100 Échine de porc 2 Turbo/Chaleur tournante 2 180 - 190 70 - 80 Saucisses 1,5 Gril ventilé 4 260 15 Rôti de bœuf 1 Turbo/Chaleur tournante 2 200 40 - 45 Lapin rôti 1,5 Chaleur tournante 2 180 - 190 70 - 80 Poitrine de dinde 3 Turbo/Chaleur tournante 2 180 - 190 110 - 120 Cou de porc au four

2 - 3 Turbo/Chaleur tournante 2 180 - 190 170 - 180

Poulet rôti 1,2 Turbo/Chaleur tournante 2 180 - 190 65 - 70 Côté 1 Côté 2 Côtelettes de porc 1,5 Gril ventilé 4 260 15 5 Ribs 1,5 Gril ventilé 4 260 10 10 Lard de porc tranché 0,7 Gril 5 260 7 8 Filet de porc 1,5 Gril ventilé 4 260 10 5 Filet de bœuf 1 Gril 5 260 10 7 Truite saumonée 1,2 Turbo/Chaleur tournante 2 150 - 160 35 - 40 Lotte 1,5 Turbo/Chaleur tournante 2 160 60 - 65 Turbot 1,5 Turbo/Chaleur tournante 2 160 45 - 50 Pizza 1 Turbo/Chaleur tournante 2 260 8 - 9 Pain 1 Chaleur tournante 2 190 - 200 25 - 30 Fougasse 1 Turbo/Chaleur tournante 2 180 - 190 20 - 25 Savarin 1 Chaleur tournante 2 160 55 - 60 Tarte confiture 1 Chaleur tournante 2 160 35 - 40 Tarte à la ricotta 1 Chaleur tournante 2 160 - 170 55 - 60 Tortellinis farcis 1 Turbo/Chaleur tournante 2 160 20 - 25 Gâteau paradis 1,2 Chaleur tournante 2 160 55 - 60 Beignets 1,2 Turbo/Chaleur tournante 2 180 80 - 90 Génoise 1 Chaleur tournante 2 150 - 160 55 - 60 Gâteau de riz 1 Turbo/Chaleur tournante 2 160 55 - 60 Brioches 0,6 Chaleur tournante 2 160 30 - 35 Les temps indiqués dans le tableau ne comprennent pas les temps de préchauffage et sont indicatifs.Nettoyage et entretien

4 Nettoyage et entretien Avertissements Nettoyage des surfaces Pour une bonne conservation des surfaces, nettoyez-les régulièrement après chaque utilisation, après les avoir laissées refroidir. Nettoyage ordinaire quotidien N’utilisez que des produits spécifiques ne contenant pas de substances abrasives ni acides à base de chlore. Versez le produit sur un chiffon humide et passez-le sur la surface, rincez soigneusement et essuyez avec un chiffon doux ou en microfibre. Taches d’aliments ou résidus Évitez absolument d’utiliser des éponges en acier et des racloirs tranchants susceptibles d’endommager les surfaces. Utilisez les produits normalement préconisés, non abrasifs, en vous servant éventuellement d’ustensiles en bois ou en plastique. Rincez soigneusement et essuyez avec un chiffon doux ou en microfibre. Évitez de laisser sécher à l’intérieur de l’appareil des résidus d’aliments à base de sucre (tels que la confiture) car ils peuvent abîmer l’émail à l’intérieur de l’appareil. Utilisation impropre Risque de dommages aux surfaces

• N’utilisez pas de jets de vapeur pour nettoyer l’appareil.

• N’utilisez pas de produits de nettoyage à base de chlore, d’ammoniaque ou d’eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (par ex., anodisations, nickelages, chromages).

• N’utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques).

• N’utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants.

• Ne lavez pas au lave-vaisselle les parties amovibles comme les grilles de la table de cuisson, les couronnes et les chapeaux. Il est conseillé d’utiliser les produits de nettoyage distribués par le fabricant. Durant les opérations de nettoyage, séchez soigneusement l'appareil pour éviter que d’éventuelles coulées de produit d’entretien et d'eau ne compromettent le fonctionnement et l'esthétique de l'appareil.Nettoyage et entretien

4.1 Nettoyage de la table de cuisson

Grilles du plan de cuisson Extrayez les grilles et nettoyez-les avec de l’eau tiède et un détergent non abrasif. Veillez à éliminer toute incrustation. Séchez- les et repositionnez-les sur le plan de cuisson

Couronnes et chapeaux Les couronnes et les chapeaux sont amovibles pour faciliter le nettoyage. Lavez-les avec de l’eau chaude et du détergent non abrasif. Éliminez toute incrustation et attendez qu’ils soient parfaitement secs. Remontez les couronnes en s’assurant qu’elles sont bien en place dans leurs logements avec leurs chapeaux. Bougies et thermocouples Pour un bon fonctionnement, les bougies d’allumage et les thermocouples doivent toujours être bien propres. Contrôlez-les fréquemment et, si nécessaire, nettoyez-les avec un chiffon humide. Éliminez les résidus secs avec un cure-dent en bois ou une aiguille. Manettes Nettoyez les manettes avec un chiffon doux, légèrement imbibé d'eau tiède et séchez-les soigneusement. On peut les extraire en les tirant hors de leur logement. Le contact continu des grilles avec la flamme peut provoquer dans le temps une altération de l’émail à proximité des zones exposées à la chaleur. Ce phénomène est tout à fait normal et ne compromet en aucun cas la fonctionnalité de ce composant. Pour le nettoyage des manettes, n'utilisez pas de produits agressifs contenant de l'alcool ni des produits pour le nettoyage de l'acier ou du verre, car ils risqueraient de provoquer des dégâts permanents.Nettoyage et entretien

4.2 Nettoyage de la porte

Démontage de la porte Pour faciliter le nettoyage, on conseille d’enlever la porte et de la placer sur un chiffon. Pour enlever la porte, procédez comme suit :

1. Ouvrez complètement la porte et

introduisez les deux pivots dans les trous des charnières indiqués dans la figure.

2. Saisissez la porte des deux côtés avec

les deux mains, soulevez-la vers le haut en formant un angle d’environ 30° et extrayez-la.

3. Pour remonter la porte, introduisez les

charnières dans les fentes prévues à cet effet sur le four en vous assurant que les rainures A sont complètement posées contre les fentes. Abaissez la porte puis, après l’avoir positionnée, sortez les pivots des trous des charnières. Nettoyage des vitres de la porte On conseille de nettoyer constamment les vitres de la porte. Utilisez du papier absorbant de cuisine. En cas de saleté résistante, lavez avec une éponge humide et un détergent normal.Nettoyage et entretien

Démontage des vitres internes Pour faciliter le nettoyage, les vitres internes qui composent la porte peuvent être démontées.

2. Introduisez les crochets de blocage dans

les trous des charnières de façon à empêcher la fermeture accidentelle de la porte.

3. Tirez délicatement la vitre intérieure vers

le haut dans la partie arrière, en suivant le mouvement indiqué par les flèches (1).

4. Retirez la vitre intérieure du listel antérieur

(2) pour l’extraire de la porte.

5. Démontez la vitre intermédiaire en la

soulevant vers le haut.

6. Nettoyez la vitre externe et les vitres

démontées précédemment. Utilisez du papier absorbant de cuisine. En cas de saleté tenace, lavez avec une éponge humide et du détergent neutre.

7. A la fin des opérations de nettoyage,

remettez la vitre intermédiaire dans son logement dans la porte.

8. Pour repositionner la vitre interne,

introduisez la partie supérieure dans son listel dans la porte et encastrez les 2 pivots arrière dans leurs logements avec une légère pression.Nettoyage et entretien

4.3 Nettoyage de la cavité de

cuisson Pour une bonne conservation de la cavité de cuisson, il faut la nettoyer régulièrement après l’avoir laissée refroidir. Évitez de laisser sécher des résidus d’aliments à l’intérieur de la cavité de cuisson pour ne pas endommager l’émail. Sortez toutes les parties amovibles, avant tout nettoyage. Pour faciliter les opérations de nettoyage, on conseille de démonter :

• les glissières de support pour grilles et lèchefrites ;

• le joint. Démontage des glissières de support pour grilles et lèchefrites Le démontage des glissières de support pour grilles et lèchefrites facilite ultérieurement le nettoyage des parties latérales. Pour démonter les glissières de support pour grilles et lèchefrites :

• Tirez la glissière vers l’intérieur du four pour la dégager de l’encastrement A, puis extrayez-la des logements situés à l’arrière B.

• Au terme du nettoyage, répétez les opérations qu’on vient de décrire pour repositionner les glissières de support pour grilles et lèchefrites. Si vous utilisez des produits de nettoyage spécifiques, il est recommandé de faire fonctionner le four à la température maximale pendant environ 15/20 minutes, afin d’éliminer d’éventuels résidus.Nettoyage et entretien

Démontage des panneaux autonettoyants et des supports des grilles/lèchefrites (sur certains modèles uniquement) Le démontage des panneaux autonettoyants latéraux et des structures de support des grilles/lèchefrites facilite ultérieurement le nettoyage des parties latérales. Pour démonter les panneaux autonettoyants latéraux et les structures de support des grilles/lèchefrites :

• Tirez la structure vers l’intérieur du four de manière à la décrocher de l’encastrement A, puis extrayez-la des logements situés à l’arrière B. Le panneau autonettoyant latéral est accroché à la structure de support des grilles/lèchefrites.

• Au terme du nettoyage, répétez les opérations qu’on vient de décrire pour repositionner les panneaux autonettoyants latéraux et les structures de support des grilles/lèchefrites. Régénération des panneaux autonettoyants (cycle de catalyse) (sur certains modèles uniquement) Le cycle de régénération des panneaux autonettoyants est une méthode pour le nettoyage avec réchauffage indiquée pour éliminer des petits résidus de nature grasse et non sucrée.

1. Nettoyez d’abord la sole et la partie

supérieure avec un chiffon en microfibre imbibé d’eau et de détergent neutre pour la vaisselle. Rincez bien.

2. Sélectionnez un cycle de régénération

en sélectionnant une fonction ventilée à la température maximale pendant une heure.

3. Si les panneaux sont particulièrement

sales, après le cycle de régénération, démontez-les et lavez-les avec un détergent neutre pour vaisselle. Rincez- les et séchez-les.

4. Remontez les panneaux et sélectionnez

une fonction ventilée à la température de 180 °C pendant une heure, de manière à bien les sécher. Faites attention durant l’opération de démontage afin que le panneau autonettoyant ne se décroche pas accidentellement de la structure de support des grilles/ lèchefrites pour éviter d’endommager les surfaces. On conseille d’effectuer un cycle de régénération des panneaux autonettoyants tous les 15 jours.Nettoyage et entretien

Opérations préliminaires Avant de démarrer la fonction Vapor Clean :

• Enlevez tous les accessoires présents à l’intérieur de la cavité de cuisson.

• Versez environ 40cl d’eau sur la lèchefrite. Veillez à ne pas sortir de la cavité.

• Nébulisez une solution d’eau et de détergent pour vaisselle à l’intérieur du four au moyen d’un nébuliseur. Dirigez le jet vers les parois latérales, vers le haut, le bas et le déflecteur.

• Fermez la porte. Vapor Clean est un procédé de nettoyage assisté qui facilite l’élimination de la crasse. Ce procédé permet de nettoyer l’intérieur du four avec une facilité extrême. Les résidus de crasse sont ramollis par la chaleur et par la vapeur d’eau, ce qui facilite leur élimination. Utilisation impropre Risque de dommages aux surfaces

• Emportez des abondants résidus d’aliments ou des débordements des cuissons précédentes de l’intérieur du four.

• Effectuez les opérations relatives au nettoyage assisté exclusivement lorsque le four est froid. On conseille d’effectuer un maximum de 20 nébulisations.Nettoyage et entretien

Réglage de la fonction Vapor Clean

1. Tournez la manette des fonctions sur le

symbole et la manette de la température sur le symbole .

2. Programmez une durée de cuisson de

18 minutes avec le programmateur. Le cycle de nettoyage Vapor Clean démarre quelques secondes après la dernière intervention sur les touches de l’horloge programmateur.

3. Au terme du cycle de nettoyage

Vapor Clean, le minuteur désactive les éléments chauffants du four, une sonnerie se déclenche et les nombres sur le cadran de l’horloge du programmateur clignotent. Fin du cycle de nettoyage Vapor Clean

4. Ouvrez la porte et agissez sur la saleté

légère avec un chiffon en microfibre.

5. Éliminez les incrustations les plus

résistantes avec une éponge anti- rayures à filaments en laiton.

6. En cas de résidus de graisse on peut

utiliser des produits pour le nettoyage des fours.

7. Enlevez l’eau résiduelle à l’intérieur du

four. Par souci d’hygiène et pour éviter que les aliments ne prennent une odeur désagréable, procédez au séchage du four en utilisant une fonction ventilée à 160 °C pendant 10 minutes environ. On conseille d’utiliser des gants en caoutchouc pour effectuer ces opérations. On conseille d’enlever la porte pour faciliter le nettoyage manuel des parties difficiles à atteindre.Nettoyage et entretien

Remplacement de l’ampoule d’éclairage interne

1. Enlevez tous les accessoires présents à

l’intérieur de la cavité de cuisson.

2. Enlevez les glissières de support pour

grilles et lèchefrites.

3. Enlevez le couvercle de l’ampoule au

moyen d’un ustensile (par exemple un tournevis).

4. Dévissez et enlevez l’ampoule.

5. Insérez une ampoule neuve.

6. Remontez le couvercle. Le façonnage

interne de la vitre (A) doit rester tourné vers la porte.

7. Enfoncez le couvercle à fond de

manière à ce qu’il adhère parfaitement à la douille. Pièces sous tension électrique Danger d’électrocution

• Mettez l’appareil hors tension. La cavité de cuisson contient une ampoule de 40W. Veillez à ne pas rayer l’émail de la paroi de la cavité de cuisson. Ne touchez pas directement l’ampoule halogène avec les doigts, mettez un gant de protection.Nettoyage et entretien

Démontage et montage du joint Pour démonter le joint :

• Décrochez les crochets positionnés aux 4 coins et au centre et tirez le joint vers l’extérieur. Pour monter le joint :

• Accrochez les crochets positionnés aux 4 coins et au centre du joint. Conseils pour l’entretien du joint Le joint doit être souple et élastique.

• Pour maintenir le joint en parfait état de propreté, utilisez une éponge non abrasive et lavez-le à l’eau tiède.Installation

5.1 Raccordement du gaz

Informations générales Le raccordement au réseau du gaz peut être réalisé avec un tuyau flexible en acier à paroi continue et conformément aux prescriptions de la norme en vigueur. L’appareil est réglé pour le gaz méthane G20 (2H) à la pression de 20 mbar. Pour l’alimentation avec d’autres types de gaz, voir le chapitre « 5.2 Adaptation aux différents types de gaz ». Le raccord d’entrée du gaz est fileté ½ pouce gaz externe (ISO 228-1). Raccordement avec un tuyau en caoutchouc Vérifiez que toutes les conditions suivantes sont respectées :

• le tuyau est fixé à son embout avec des colliers de serrage ;

• le tuyau n’est pas au contact de murs chauds le long de son parcours (max. 50 °C) ;

• le tuyau ne doit être soumis à aucun effort de traction ou de tension ni présenter de coudes étroits ou d’étranglements ;

• le tuyau ne doit pas entrer en contact avec des corps tranchants ou des angles vifs ;

• si le tuyau n’est pas parfaitement étanche et s’il est la cause d’une fuite de gaz dans l’environnement, n’essayez pas de le réparer : remplacez-le par un tuyau neuf ;

• vérifiez que les termes d’expiration du tuyau, imprimés directement sur celui-ci, ne soient pas dépassés. Effectuez le raccordement au réseau de distribution du gaz à l’aide d’un tuyau en caoutchouc conforme aux caractéristiques visées par la norme en vigueur (vérifiez que le sigle de la norme est bien imprimé sur le tuyau). Fuite de gaz Danger d’explosion

• Après toute intervention sur l’appareil, vérifiez que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm.

• Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur.

• Une fois l’installation terminée, vérifiez la présence d’éventuelles fuites avec une solution savonneuse, mais jamais avec une flamme.

• La mise en œuvre avec un tuyau flexible devra être réalisée de manière à ce que la longueur de la conduite ne dépasse pas les 2 mètres d’extension maximale pour les tuyaux flexibles en acier et 1,5 mètres pour les tuyaux en caoutchouc.

• Les conditions de réglage de cet appareil électroménager sont indiquées sur l’étiquette réglage du gaz.Installation

Vissez soigneusement l’embout 3 au raccord du gaz 1 (filet ½ pouce ISO 228-1) de l’appareil en interposant le joint 2. En fonction du diamètre du tuyau de gaz utilisé, il est possible de visser également l’embout 4 sur l’embout 3. Après avoir serré le(s) embout(s), calez le tuyau de gaz 6 sur l’embout et fixez-le avec le collier 5 conforme à la norme en vigueur. Raccordement avec un tuyau flexible en acier Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur. Vissez soigneusement le raccord 3 au raccord du gaz 1 de l’appareil en interposant toujours le joint 2 fourni. Raccordement avec un tuyau flexible en acier avec un raccord à baïonnette Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier avec un raccord à baïonnette conforme à B.S. 669. Appliquez du matériau isolant sur le filet du tuyau de gaz 4 avant d’y visser l’adaptateur 3. Vissez le bloc sur le raccord mobile 1 de l’appareil en interposant toujours le joint 2 fourni. Le raccordement avec un tuyau en caoutchouc conforme à la norme en vigueur peut être réalisé seulement s’il est possible d’inspecter le tuyau sur toute sa longueur. Le diamètre interne du tuyau doit être de 8 mm pour le Gaz Liquide et de 13 mm pour le Gaz Méthane et le Gaz de Ville.Installation

Raccordement au gaz liquide Utilisez un régulateur de pression et réalisez le raccordement à la bouteille conformément aux prescriptions établies par les normes en vigueur. La pression d’alimentation doit respecter les valeurs indiquées dans le tableau « Type de gaz et Pays d’appartenance ». Raccordement avec un tuyau flexible en acier à raccord conique Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur. Vissez soigneusement le raccord 3 au raccord du gaz 1 (filet ½ pouce ISO 228-1) de l’appareil en interposant toujours le joint 2 fourni. Appliquez du matériau isolant sur le filet du raccord 3, puis vissez le tuyau flexible en acier 4 au raccord 3

Aération des locaux L’appareil doit être installé dans des pièces aérées en permanence, conformément aux normes en vigueur. La pièce où l’appareil est installé doit assurer la présence d’une quantité d’air suffisante pour la combustion régulière du gaz et le renouvellement de l’air dans la pièce. Les prises d’air, protégées par des grilles, doivent être dimensionnées de façon appropriée (aux normes en vigueur) et placées de façon à ne pas être obstruées, même partiellement. La pièce doit être constamment aérée pour éliminer la chaleur et l’humidité produites par les cuissons : en particulier, après un usage prolongé, on recommande d’ouvrir une fenêtre ou d’augmenter la vitesse des éventuels ventilateurs. Évacuation des produits de la combustion L’évacuation des produits de la combustion peut être assurée par une hotte reliée à une cheminée à tirage naturel au fonctionnement sûr ou bien par une aspiration forcée. Un système d’aspiration efficient doit être minutieusement conçu par un spécialiste habilité, en respectant les positions et les distances indiquées par les normes. À la fin de l’intervention, l’installateur devra délivrer un certificat de conformité. Cet appareil électroménager n’est pas relié à un système d’évacuation des fumées de combustion. Il doit être installé et branché conformément aux règlementations d’installation en vigueur. Veillez en particulier à respecter les indications relatives à la ventilation.Installation

1 Évacuation par l’intermédiaire d’une hotte 2 Évacuation en l’absence d’une hotte A Évacuation dans une cheminée individuelle à tirage naturel B Évacuation dans une cheminée individuelle avec un électroventilateur C Évacuation directement dans l’atmosphère avec un ventilateur électrique mural ou par la vitre de la fenêtre D Évacuation directement dans l’atmosphère externe à travers le mur Air Produits de la combustion Ventilateur électrique

5.2 Adaptation aux différents types

de gaz En cas d’utilisation d’un autre type de gaz, remplacez les injecteurs des brûleurs, et ensuite réglez la flamme minimum des robinets de gaz. Remplacement des injecteurs

1. Enlevez les grilles, les chapeaux et toutes

les couronnes pour accéder aux coupelles des brûleurs. Installation incorrecte Risque de dysfonctionnement

• En cas d’adaptation au gaz de ville G110 - 8 mbar (catégorie 1a), n’utilisez pas les brûleurs fournis, mais demandez le kit brûleurs G110 approprié au service d’assistance technique.Installation

2. Remplacez les injecteurs en utilisant une

clé à tube de 7 mm en fonction du gaz à utiliser (voir les « Tableaux des caractéristiques des brûleurs et injecteurs »).

3. Remettez bien en place les brûleurs dans

leurs logements. Réglage du minimum pour le méthane ou le gaz de ville Allumez le brûleur et mettez-le en position minimum. Extrayez la poignée du robinet de gaz et agissez sur la vis de réglage située à côté de la tige du robinet (selon les modèles), jusqu’à obtenir une flamme minimale régulière. Remontez la poignée et vérifiez la stabilité de la flamme du brûleur. Tournez rapidement la poignée du maximum au minimum : la flamme ne doit pas s’éteindre. Répétez cette opération pour tous les robinets. Réglage du minimum pour le gaz liquide Serrez complètement la vis logée à côté de la tige du robinet en sens horaire. Lubrification des robinets de gaz Avec le temps, il peut arriver que les robinets de gaz tournent difficilement et se bloquent. Nettoyez-les à l’intérieur et remplacez la graisse lubrifiante. Après avoir effectué l’adaptation à un gaz différent du gaz réglé à l’usine, remplacez l’étiquette de réglage du gaz appliquée à l’appareil par celle qui correspond au nouveau gaz employé. L’étiquette se trouve à l’intérieur de l’enveloppe contenant les injecteurs (si elle est prévue). La lubrification des robinets de gaz devra être effectuée par un technicien spécialisé.Installation

Vous pouvez identifier les types de gaz disponibles suivant le pays d’installation. Référez-vous au numéro de l’en-tête pour identifier les valeurs correctes dans les « Type de gaz et Pays d’appartenance ».Installation

Tableaux des caractéristiques des brûleurs et injecteurs 1 Gaz Méthane G20 AUX SR R UR Portée thermique nominale (kW)

Diamètre injecteur (1/100 mm)

Pré-chambre (imprimée sur l’injecteur) (X) (Z) (Y) (S) Portée réduite (W)

Diamètre injecteur (1/100 mm)

Pré-chambre (imprimée sur l’injecteur) (X) (Z) (H8) (S) Portée réduite (W)

Diamètre injecteur (1/100 mm)

Pré-chambre (imprimée sur l’injecteur) (F1) (Z) (Y) (F3) Portée réduite (W)

Diamètre injecteur (1/100 mm)

Pré-chambre (imprimée sur l’injecteur) (F1) (Y) (F3) (F3) Portée réduite (W)

Diamètre injecteur (1/100 mm)

Pré-chambre (imprimée sur l’injecteur) (F1) (Y) (F3) (F3) Portée réduite (W)

Diamètre injecteur (1/100 mm)

Pré-chambre (imprimée sur l’injecteur) (Y) (Y) (F3) (H3) Portée réduite (W) 400 500 800 1600Installation

Les injecteurs non fournis sont disponibles dans les centres d’assistance agréés. 7 Gaz Liquide G30/31 AUX SR R UR Portée thermique nominale (kW)

Diamètre injecteur (1/100 mm)

Pré-chambre (imprimée sur l’injecteur)

Portée nominale G30 (g/h)

Portée nominale G31 (g/h)

Diamètre injecteur (1/100 mm)

Pré-chambre (imprimée sur l’injecteur)

Portée nominale G30 (g/h)

Portée nominale G31 (g/h)

Diamètre injecteur (1/100 mm)

Pré-chambre (imprimée sur l’injecteur) (H2) (M) (Z) (F4) Portée réduite (W)

Portée nominale G30 (g/h)

Portée nominale G31 (g/h)

10 Gaz de ville G110 - 8 mbars AUX SR R UR Portée thermique nominale (kW)

Diamètre injecteur (1/100 mm)

Pré-chambre (imprimée sur l’injecteur) (/8) (/2) (/3) (/13) Portée réduite (W)

ATTENTION : En cas d’adaptation au gaz de ville G110 - 8 mbar (catégorie 1a), n’utilisez pas les brûleurs fournis, mais demandez le kit brûleurs G110 approprié au service d’assistance technique.Installation

Cet appareil peut être installé contre des parois ; l’une d’entre elles doit dépasser en hauteur le plan de travail à une distance minimale de X mm du côté de l’appareil, comme l’illustrent les figures « A » ET « C » des classes d’installation. Installez les meubles suspendus au-dessus du plan de travail à une distance minimale de Y mm. Si l’on installe une hotte aspirante au-dessus de la table de cuisson, consultez le manuel d’instructions de cette dernière pour respecter la distance. Suivant le type d’installation, cet appareil appartient aux classes : A - Classe 1 (Appareil pour installation libre) Appareil lourd Danger de blessures par écrasement

• Positionnez l’appareil dans le meuble avec l’aide d’une autre personne. Pression sur la porte ouverte Risque de dommages à l’appareil

• N’utilisez pas la porte ouverte comme levier pour faire entrer l’appareil dans le meuble.

• N’exercez pas de pressions excessives sur la porte ouverte. Dégagement de chaleur durant le fonctionnement de l’appareil Risque d’incendie

• Les placages, les colles ou les revêtements en plastique des meubles adjacents doivent être thermorésistants (minimum 90 °C). X 150 mm Y 750 mmInstallation

B - Classe 2 sous-classe 1 (Appareil encastré) C - Classe 2 sous-classe 1 (Appareil encastré) Dimensions hors tout de l’appareil

Distance minimale des murs latéraux ou de tout matériel inflammable.

Largeur minimale de l’armoire (=A). L’appareil doit être installé par un technicien qualifié et dans le respect des normes en vigueur. A 900 mm B 600 mm

Dimensions de l’appareil : emplacement du raccord de gaz et du branchement électrique (mm) E = Branchement électrique G = Raccordement du gaz Positionnement et nivellement Après avoir procédé au branchement électrique, vissez les quatre pieds fournis avec l’appareil. Pour une bonne stabilité, il est indispensable que l’appareil soit correctement nivelé au sol. Vissez ou dévissez le pied de la partie inférieure jusqu’à ce que l’appareil soit bien nivelé et stabilisé au sol. A 124 B 38 C 42 D 634 F min 105 - max 160 H 776 L 898 Appareil lourd Risque de dommages à l’appareil

• Insérez d’abord les pieds avant puis les pieds arrière.Installation

1. Vissez la plaquette de fixation au mur

sur le dos de l’appareil.

2. Réglez la hauteur des 4 pieds.

3. Assemblez la bride de fixation.

4. Alignez la base du crochet de la bride

de fixation sur la base de la coupe de la plaquette de fixation au mur. Les dispositifs de stabilisation doivent être installés afin d’éviter le basculement de l’appareil.Installation

jusqu’au sol et serrez les vis pour fixer les dimensions.

6. Considérez une distance de 50 mm du

côté de l’appareil aux trous de la bride.

7. Déplacez la bride sur le mur et

marquez la position des trous à réaliser dans le mur.

8. Après avoir réalisé les trous dans le

mur, utilisez des chevilles avec des vis pour fixer la bride sur le mur.

9. Poussez la cuisinière vers le mur et

simultanément introduisez la bride dans la plaquette fixée au dos de l’appareil.Installation

Montage du dosseret Le dosseret doit toujours être positionné et correctement fixé sur l’appareil.

1. Dévissez les 2 écrous B situés à

2. Positionnez le dosseret au-dessus du

plan en faisant correspondre les axes C et les trous D.

3. Fixez le dosseret sur le plan en serrant

5.4 Branchement électrique

Informations générales S'assurer que les caractéristiques du réseau électrique sont appropriées aux données indiquées sur la plaque. La plaque d’identification, avec les données techniques, le numéro de série et le marquage est placée dans une position bien visible sur l’appareil. N’enlevez jamais la plaque. Effectuez la mise à la terre avec un câble plus long que les autres câbles d’au moins 20 mm. Le dosseret fourni fait partie intégrante du produit ; fixez-le à l’appareil avant l’installation. Tension électrique Danger d’électrocution

• Un technicien habilité doit effectuer le branchement électrique.

• Munissez-vous de dispositifs de protection individuelle.

• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique.

• Coupez l'alimentation électrique générale.

• Ne tirez jamais le câble pour débrancher la fiche.

• Utilisez des câbles résistant à une température d’au moins 90 °C.

• Le couple de serrage des vis des conducteurs d’alimentation du bornier doit être égal à 1,5-2 Nm.Installation

L’appareil peut fonctionner dans les modalités suivantes :

• 220-240 V 1N~ Câble tripolaire 3 x 1,5 mm². Branchement fixe Sur la ligne d'alimentation, prévoir un dispositif qui assure la déconnexion du réseau omnipolaire, avec une distance d'ouverture des contacts permettant une déconnexion complète dans les conditions de la catégorie de surtension III, conformément aux normes d'installation. Branchement au moyen d’une prise et d’une fiche Vérifiez que la fiche et la prise sont du même type. Évitez d’utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures.

5.5 Pour l’installateur

• La fiche doit rester accessible après l’installation. Ne pliez ou ne coincez pas le câble de raccordement au réseau électrique.

• L’appareil doit être installé selon les schémas d’installation.

• N’essayez pas de dévisser ou de forcer le coude fileté du raccord. Cela risque d’endommager cette partie de l’appareil, ce qui peut invalider la garantie du producteur.

• Sur tous les branchements, utilisez de l’eau et du savon pour vérifier si des pertes de gaz sont présentes. N’utilisez PAS de flammes libres pour chercher d’éventuelles pertes.

• Allumez tous les brûleurs un à un et simultanément pour garantir le fonctionnement correct de la vanne du gaz, du brûleur et de l’allumage.

• Tournez les manettes des brûleurs sur la position flamme minimum et observez la stabilité de la flamme pour chaque brûleur, un à un et tous ensemble.

• Si l’appareil ne fonctionne pas correctement après avoir effectué toutes les vérifications, appelez le service après-vente autorisé le plus proche de chez vous.

• Lorsque l’appareil est correctement installé, veuillez instruire l’utilisateur sur la méthode de fonctionnement correcte. Les valeurs indiquées se réfèrent à la section du conducteur interne. Les câbles d’alimentation sont dimensionnés en tenant compte du facteur de simultanéité (conformément à la norme EN 60335-2-6).
