MODE D'EMPLOI P755SBL SMEG

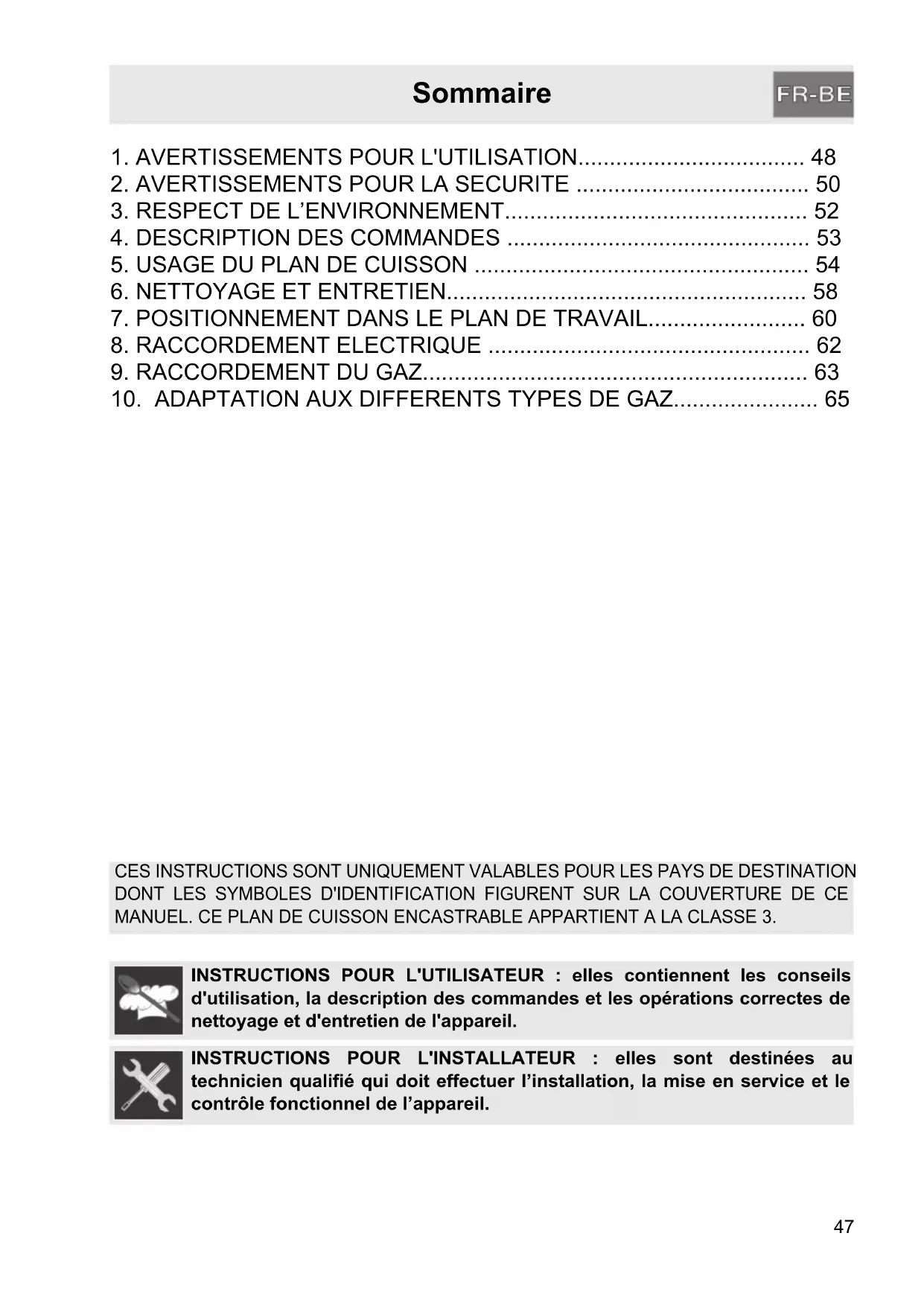

Sommaire CES INSTRUCTIONS SONT UNIQUEMENT VALABLES POUR LES PAYS DE DESTINATION DONT LES SYMBOLES D'IDENTIFICATION FIGURENT SUR LA COUVERTURE DE CE MANUEL. CE PLAN DE CUISSON ENCASTRABLE APPARTIENT A LA CLASSE 3. INSTRUCTIONS POUR L'UTILISATEUR : elles contiennent les conseils d'utilisation, la description des commandes et les opérations correctes de nettoyage et d'entretien de l'appareil. INSTRUCTIONS POUR L'INSTALLATEUR : elles sont destinées au technicien qualifié qui doit effectuer l’installation, la mise en service et le contrôle fonctionnel de l’appareil.

L’UTILISATION DE CET APPAREIL EST INTERDITE DE LA PART DES PERSONNES (Y COMPRIS LES ENFANTS) AUX CAPACITES PHYSIQUES ET MENTALES REDUITES, OU DEPOURVUES D’EXPERIENCE DANS L’UTILISATION D’APPAREILLAGES ELECTRIQUES, A MOINS QU’ELLES NE SOIENT SURVEILLEES OU INSTRUITES PAR DES PERSONNES ADULTES ET RESPONSABLES POUR LEUR SECURITE. N'AUTORISEZ PAS LES ENFANTS A S'APPROCHER DE L'APPAREIL PENDANT LE FONCTIONNEMENT OU DE L'UTILISER COMME UN JOUET. N'INTRODUISEZ PAS D'OBJETS METALLIQUES POINTUS (COUVERTS OU USTENSILES) DANS LES FENTES DE L'APPAREIL. N'UTILISEZ PAS DE JET DE VAPEUR POUR NETTOYER L'APPAREIL. LA VAPEUR RISQUE D'ATTEINDRE LES PARTIES ELECTRIQUES, DE LES ENDOMMAGER ET DE PROVOQUER DES COURTS-CIRCUITS. NE PAS MODIFIER CET APPAREIL. N'UTILISEZ PAS DE SPRAYS A PROXIMITE DE L'APPAREIL MENAGER LORSQU'IL EST EN FONCTION. N'UTILISEZ PAS DE SPRAYS TANT QUE LE PRODUIT EST ENCORE CHAUD. Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les choses, dus au non respect des prescriptions susmentionnées ou découlant de l'altération même d'une seule partie de l'appareil et de l'utilisation de pièces détachées non originales.Avertissements pour l’élimination

3.1 Notre respect de l’environnement

Aux termes des Directives 2002/95/CE, 2002/96/CE, 2003/108/CE, relatives à la réduction de l'utilisation de substances dangereuses dans les appareils électriques et électroniques, ainsi qu'à l'élimination des déchets, le symbole de la poubelle barrée appliqué sur l'appareillage indique que le produit doit être collecté séparément des autres déchets, à la fin de sa vie utile. L’utilisateur devra donc confier l'appareillage destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou le remettre au revendeur au moment de l'achat d'un appareillage équivalent, à raison d'un contre un. La collecte sélective adéquate pour l'envoi successif de l'appareillage mis au rebut vers le recyclage, le traitement et l'élimination écologiquement compatible, contribue à éviter les effets négatifs possibles sur l'environnement et sur la santé et favorise le recyclage des matériaux qui le composent. L'élimination illégale du produit de la part de l'utilisateur entraîne l'application de sanctions administratives. Le produit ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l'environnement, conformément aux directives européennes en vigueur.

3.2 Votre respect de l’environnement

Pour l’emballage de nos produits, nous utilisons des matériaux non polluants et donc compatibles avec l’environnement et recyclables. Nous vous remercions de collaborer en procédant à une élimination correcte de l’emballage. Informez- vous auprès de votre revendeur ou auprès des organisations locales compétentes pour connaître l'adresse des centres de collecte, recyclage, élimination des déchets. Il ne faut pas abandonner ni laisser l'emballage ou des parties de celui-ci sans surveillance. Ces derniers peuvent représenter un danger d'asphyxie pour les enfants, notamment les sachets en plastique. Il est nécessaire également de mettre à la décharge correctement votre ancien appareil. Important : Remettez l’appareil au centre le plus proche autorisé à collecter les appareils électroménagers obsolètes. Une élimination correcte permet de récupérer intelligemment les matériaux précieux. Avant de jeter votre appareil, il est important de démonter les portes et de laisser les plaques dans leur position d'utilisation, pour éviter que les enfants, par jeu, ne puissent s'enfermer à l'intérieur. Il est également nécessaire de couper le câble d'alimentation électrique et de le retirer avec la fiche.Instructions pour l'utilisateur

4.1 La zone des commandes

Toutes les commandes et les contrôles du plan de cuisson sont réunis dans la partie avant centrale.

Pour allumer la flamme, appuyez sur la manette tout en le tournant dans le sens inverse des aiguilles d'une montre jusqu'au symbole de la flamme maximale . Pour régler l'intensité de la flamme, tournez la manette entre le maximum et le minimum . Pour éteindre le brûleur, remettez la manette dans la position zéro sur le symbole .Instructions pour l'utilisateur

Assurez-vous que les brûleurs, les couronnes et les grilles sont montés correctement. Les pivots A de la couronne doivent entrer dans les logements B du brûleur. Les 2 orifices du brûleur doivent être insérés dans la bougie et le thermocouple présents sur le plan de cuisson.

5.1 Positionnement des grilles

Lorsque vous recevrez le plan de cuisson, les grilles ne seront pas positionnées sur le plan. Pour mettre correctement chaque grille en place sur son brûleur, suivez les instructions ci-après : Positionnez chaque grille sur le brûleur correspondant pour garantir un fonctionnement correct. Faites très attention en associant les différents diamètres centraux des grilles et les couronnes.Instructions pour l'utilisateur

Toutes les grilles sont munies de deux crans de référence (A). Pour positionner correctement les grilles, alignez les crans de référence (A), sur les cavités (B) présentes sur le plan de cuisson. Après le positionnement, vérifiez que les pieds des grilles sont tous posés sur le même plan. Assurez-vous que les grilles sont simplement centrées sur les brûleurs respectifs, sans contraindre ces dernières à rester soulevées ou inclinées ; le cas échéant, recommencez les opérations de positionnement. ERRONE ERRONE CORRECTInstructions pour l'utilisateur

5.2 Allumage des brûleurs munis d'un dispositif de sécurité

L'appareil est équipé d'un allumage électronique. Il suffit d'enfoncer et de tourner simultanément la manette dans le sens inverse des aiguilles d'une montre jusqu'au symbole de la flamme minimale , jusqu'à ce que le brûleur s'allume. Maintenez la manette enfoncée pendant environ 2 secondes pour laisser la flamme allumée et activer le dispositif de sécurité. Le brûleur peut s'éteindre lorsque l'on relâche la manette. Le cas échéant, répétez l'opération en maintenant plus longuement la manette enfoncée. Si les brûleurs s'éteignent involontairement, après un intervalle d'environ 20 secondes, un dispositif de sécurité interviendra pour bloquer la sortie du gaz, même si le robinet est ouvert.

5.3 Conseils pratiques pour l'utilisation des brûleurs

Pour assurer un meilleur rendement des brûleurs et une consommation de gaz minimale, utilisez des récipients à fond plat et régulier munis d'un couvercle et de dimensions adaptées au brûleur (voir paragraphe « 5.4 Diamètre des récipients »). Durant la cuisson, tous les récipients ou grils à viande doivent être positionnés à l'intérieur du périmètre du plan de cuisson pour éviter de se brûler ou d'endommager le plan et doivent rester à une distance minimale de 5 à 7 cm des manettes. En cas d'extinction accidentelle des flammes du brûleur, fermez la manette de commande et essayez de nouveau de l'allumer après avoir attendu au moins 1 minute.Instructions pour l'utilisateur

5.4 Diamètre des récipients

BRULEURS 1 Auxiliaire 2 Semi-rapide 3 Rapide moyen 4 Rapide grand Ø mini et maxi (en cm) 7-18 10-24 18-24 20-26Instructions pour l'utilisateur

Avant toute intervention, il faut mettre l'appareil hors tension.

6.1 Nettoyage du plan

Pour une bonne conservation du plan de cuisson, nettoyez-le régulièrement après chaque utilisation, après l’avoir laissé refroidir.

6.1.1 Nettoyage ordinaire journalier

Pour nettoyer et entretenir les surfaces en acier inoxydable, n’utilisez que des produits spécifiques ne contenant ni substances abrasives ni acides à base de chlore. Mode d’emploi : versez le produit sur un chiffon humide et passez-le sur la surface, rincez soigneusement et essuyez avec un chiffon doux ou une peau de chamois.

6.1.2 Taches d'aliments ou résidus

Evitez absolument d’utiliser des éponges métalliques et des racloirs tranchants susceptibles d'endommager les surfaces. Utilisez des produits normaux pour l'acier, non abrasifs, en vous servant éventuellement d'ustensiles de bois ou en plastique. Rincez soigneusement et séchez avec un chiffon doux ou une peau de chamois.Instructions pour l'utilisateur

6.2 Nettoyage des éléments

Pour faciliter le nettoyage, vous pouvez les démonter en les tirant vers le haut. Pour le nettoyage des manettes, n'utilisez pas de produits agressifs contenant de l'alcool ni des produits pour le nettoyage de l'acier ou du verre, car ils risqueraient de provoquer des dégâts permanents.

Extrayez les grilles et nettoyez-les avec de l'eau tiède et un détergent non abrasif, en veillant à éliminer toute incrustation. Remontez-les sur le plan de cuisson. Ne lavez jamais ces éléments dans le lave-vaisselle.

Vous pouvez démonter les couronnes. Nettoyez-les dans de l'eau chaude avec un détergent non abrasif, en veillant à éliminer toute incrustation. Pour éliminer la saleté résistante et carbonisée, utilisez Puliforno avec une éponge de type « Scotch bright ». Pour les saletés moins incrustées et pour faire briller, utilisez Crema Inox et un chiffon en microfibre. Remettez les couronnes en place en vous assurant qu'elles sont parfaitement sèches et correctement insérées dans leurs logements.

6.2.4 Les bougies et les thermocouples

Pour bien fonctionner, les bougies d'allumage et les thermocouples doivent toujours être bien propres. Contrôlez-les fréquemment et, si nécessaire, nettoyez-les avec un chiffon humide. Éliminez les résidus secs avec un cure-dent en bois ou une aiguille.Instructions pour l'installateur

Cette intervention exige des travaux de maçonnerie et/ou de menuiserie ; par conséquent, elle doit être effectuée par un technicien qualifié. L'installation est réalisable sur différents matériaux comme la maçonnerie, le métal, le bois massif et le bois revêtu de stratifié plastique, à condition qu'ils soient résistants à la chaleur (T 90 °C).

7.1 Fixation à la structure de support

Pratiquer une ouverture dans le top du meuble avec les dimensions indiquées dans la figure, en maintenant une distance minimale de 50 mm du bord. Cet appareil peut être mis contre un mur qui dépasse en hauteur le plan de travail, à condition de maintenir la distance « X » illustrée dans la figure, pour éviter un éventuel échauffement et les dégats que ce dernier occasionnerait. S'assurer qu'il existe une distance minimale de 750 mm entre les feux du plan de cuisson et une éventuelle étagère placée au-dessus. Pour le nettoyage des manettes, n'utilisez pas de produits agressifs contenant de l'alcool ni des produits pour le nettoyage de l'acier ou du verre, car ils risqueraient de provoquer des dégâts permanents. En cas d’installation sur un meuble à portes de type ordinaire, positionnez une panneau de séparation sous le plan de cuisson. Maintenez une distance minimum de 10 mm entre le fond de l’appareil et la surface du panneau qui devra être facilement extractible pour permettre un accès facile pour les interventions éventuelles du service après vente.Instructions pour l'installateur

Positionnez minutieusement le joint isolant fourni, sur le périmètre externe du trou réalisé dans le plan de travail tel qu'indiqué sur les figures ci-dessous, en essayant de le faire adhérer sur toute la surface par une légère pression des mains. Selon le modèle du plan de cuisson à installer, veuillez vous référer aux dimensions indiquées sur la figure en gardant à l'esprit que le côté long antérieur devra raser le trou fait dans le plan de travail quel soit le modèle. Fixez le plan de cuisson à la structure à l'aide des étriers spéciaux A fournis. Rognez soigneusement le bord B qui dépasse du joint. Les dimensions du dessin suivant sont les dimensions du trou jusqu'au côté interne du joint. Sur la figure ci-contre sont indiqués les trous exacts à utiliser pour fixer correctement le plan de travail avec les étriers. IMPORTANT: En cas d’installation du plan de cuisson au-dessus d’un four, assurez-vous que ce dernier est équipé d’un ventilateur de refroidissement.Instructions pour l'installateur

Assurez-vous que la tension et le dimensionnement de la ligne d'alimentation correspondent bien aux caractéristiques indiquées sur la plaque située sous le carter de l'appareil. Cette plaque ne doit jamais être enlevée. La fiche reliée au câble d'alimentation et la prise murale devront être du même type et conformes aux normes en vigueur concernant les installations électriques. Vérifier que la ligne d'alimentation est munie d'une mise à la terre adéquate. Faites passer le câble d'alimentation derrière le meuble en évitant tout contact de ce dernier avec le carter inférieur du plan de cuisson ou avec un éventuel four encastré en dessous. Prévoir sur la ligne d'alimentation de l'appareil un dispositif d'interruption omnipolaire avec distance d'ouverture des contacts égale ou supérieure à 3 mm, situé dans une position facilement accessible ou à proximité de l'appareil. Evitez l'utilisation de réducteurs, d'adaptateurs ou des shunts. En cas de remplacement du câble d'alimentation, la section des fils du nouveau câble ne devra pas être inférieure à 0,75 mm

(câble de 3 x 0,75), en tenant compte du fait que l'extrémité à raccorder à l'appareil devra posséder un fil de terre (jaune-vert) plus long d'au moins 20 mm. Utiliser uniquement un câble du type H05V2V2-F ou analogue résistant à la température maximale de 90 °C. Le remplacement devra être effectué par un technicien spécialisé qui devra effectuer le branchement au réseau selon le schéma ci-dessous. L = marron N = bleu = jaune-vert Le remplacement du câble d’alimentation doit être effectué par un centre d'assistance autorisé de manière à prévenir tout risque. Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les choses, découlant du non respect des susdites prescriptions ou dérivant de l’altération d’une seule pièce de l’appareil.Instructions pour l'installateur

Si l'appareil est installé sur un four, évitez de faire passer le tuyau du gaz à l'arrière du four afin de prévenir les surchauffes. Le raccordement au réseau du gaz peut être réalisé avec un tube rigide en cuivre ou avec un tuyau flexible en acier à paroi continue et conformément aux prescriptions de la norme en vigueur. Pour faciliter le raccordement, le raccord A à l'arrière de l'appareil est orientable latéralement ; desserrez l'écrou à six pans creux B, tournez le raccord A dans la position souhaitée et serrez de nouveau l'écrou à six pans creux B (son étanchéité est assurée par un joint en caoutchouc). Au terme de l'opération, contrôler l'étanchéité parfaite en utilisant une solution savonneuse mais jamais de flamme. Ce plan de cuisson est réglé pour le gaz méthane G20 (2H) à la pression de 20 mbar. Pour l'alimentation avec d'autres types de gaz, voir le chapitre « 10. ADAPTATION AUX DIFFÉRENTS TYPES DE GAZ ». Le raccord d'entrée du gaz est fileté ½” gaz externe (ISO 228-1). Raccordement au moyen d'un tube rigide en cuivre : Le raccordement au réseau de gaz devra être réalisé de manière à ne provoquer aucun type de contraintes sur l'appareil. Le raccordement peut être réalisé en utilisant le groupe adaptateur D avec un bicône, en interposant toujours le joint C fourni. Raccordement avec un tuyau flexible en acier : utilisez uniquement des tuyaux en acier inoxydable à paroi continue conformes à la norme en vigueur, en interposant toujours le joint C fourni, entre le raccord A et le tuyau flexible B. La mise en œuvre avec un tuyau flexible devra être réalisée de manière à ce que la longueur de la conduite ne dépasse pas les 2 mètres d'extension maximale ; assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ou écrasés.Instructions pour l'installateur

9.1 Branchement au gaz liquide

Utiliser un régulateur de pression et réaliser le raccordement à la bouteille conformément aux prescriptions établies par les normes en vigueur. S'assurer que la pression d'alimentation respecte celle indiquée dans le tableau figurant au paragraphe « 10.3 Tableaux des caractéristiques des brûleurs et injecteurs ».

9.2 Aération des locaux

L'appareil ne peut être installé que dans des pièces aérées en permanence, conformément aux normes en vigueur. La pièce où l'appareil est installé doit assurer la présence d'une quantité d'air suffisante pour la combustion régulière du gaz et le renouvellement de l'air dans la pièce. Les prises d'air, protégées par des grilles, doivent être dimensionnées de façon appropriée (aux normes en vigueur) et placées de façon à ne pas être obstruées, même partiellement. Le local devra être constamment aéré pour éliminer la chaleur et l'humidité produites par les cuissons : en particulier, après un usage prolongé, on recommande d'ouvrir une fenêtre ou d'augmenter la vitesse des éventuels ventilateurs.

9.3 Évacuation des produits de la combustion

L'évacuation des produits de la combustion peut être assurée par une hotte reliée à une cheminée à tirage naturel au fonctionnement sûr ou bien par une aspiration forcée. Un système d'aspiration efficient doit être minutieusement conçu par un spécialiste habilité, en respectant les positions et les distances indiquées par les normes. À la fin de l’intervention, l'installateur devra délivrer un certificat de conformité.Instructions pour l'installateur

Débranchez l'appareil avant d'effectuer les opérations suivantes. Ce plan de cuisson est réglé pour le gaz méthane G20 (2H) à la pression de 20 mbar. En cas d'utilisation d'un autre type de gaz, il faut remplacer les injecteurs des brûleurs puis régler l'air primaire. Pour remplacer les injecteurs et régler les brûleurs, démontez le plan en suivant les instructions fournies au paragraphe suivant.

10.1 Démontage du plan

Enlevez tous les éléments du brûleur dans l'ordre numérique illustré sur les figures ci-après :

• Extrayez toutes les manettes (1) en les tirant vers le haut ;

• Retirez les grilles (2) en les soulevant ;

• Soulevez au-dessus du plan tous les éléments des brûleurs (3 - 4) ;

• Desserrez les vis (5) qui fixent les supports des brûleurs ;

• Après avoir démonté tous les éléments décrits ci-dessus, soulevez le plan pour accéder aux brûleurs et aux robinets de gaz.

10.2 Remplacement des injecteurs du plan de cuisson

Desserrez la vis C et poussez à fond le régulateur d'air D. Avec une clé de 7 mm, démontez l'injecteur E et remplacez-le par un injecteur opportun, en suivant les indications figurant dans les tableaux de référence concernant le gaz à utiliser. Le couple de vissage de l'injecteur ne doit pas dépasser 3 Nm. Réglez l'air en faisant coulisser le régulateur D jusqu'à la distance « X » indiquée dans le tableau situé au paragraphe « 10.4 Réglage de l'air primaire ». Bloquez le régulateur D en serrant la vis C.Instructions pour l'installateur

10.3 Tableaux des caractéristiques des brûleurs et injecteurs

Brûleur Débit thermique nominal (kW) Gaz liquide - G30/G31 28/37 mbar Diamètre injecteur 1/100 mm Débit réduite (W) Débit g/h G30 Débit g/h G31 Auxiliaire 1.05 48 400 76 75 Semi-rapide 1.65 62 500 120 118 Rapide moyen 2.5 76 750 182 179 Rapide grand 3.4 87 1050 247 243 Brûleur Débit thermique nominal (kW) Gaz méthane - G20/25 20/25 mbar Diamètre injecteur 1/100 mm Débit réduit (W) Auxiliaire 1.05 76 400 Semi-rapide 1.7 95 500 Rapide moyen 2.6 117 750 Rapide grand 3.5 135 1050Instructions pour l'installateur

10.4 Réglage de l'air primaire

Les valeurs du tableau indiquent la distance « X » en mm. BRULEURS G30/G31 28/37 mbar G20/25 20/25 mbar Auxiliaire 7 1 Semi-rapide 2 0.5 Rapide moyen 2 1 Rapide grand 10 1.5 Pour identifier les brûleurs sur votre plan de cuisson, référez-vous aux dessins du paragraphe suivant « 10.7 Disposition des brûleurs sur le plan de cuisson ». Si, une fois le réglage de l'air effectué, la flamme présente l'un des aspects illustrés sur la figure : il faut effectuer les modifications suivantes : A : la flamme est « bruyante », instable et se « détache » du brûleur : l'air primaire est trop ouvert. B : la flamme est opaque, peu lumineuse ou avec des pointes jaunes et elle « s'enroule » autour du brûleur : l'air primaire est trop fermé. C : la flamme est bleue, nette et stable, elle ne « se détache » pas et ne « s'enroule » pas sur le brûleur : l'air est réglé correctement.

10.5 Réglage du minimum pour le gaz de ville et le méthane

Repositionnez les éléments sur le brûleur et enfilez les manettes sur les tiges des robinets. Allumez le brûleur et tournez-le au minimum

Retirez de nouveau la manette et agissez sur la vis de réglage située à l'intérieur ou à côté de la tige du robinet (selon les modèles), jusqu'à l'obtention d'une flamme minimum régulière. Remonter la manette et vérifier la stabilité de la flamme du brûleur (en tournant la manette rapidement du maximum au minimum, la flamme ne doit pas s'éteindre).Instructions pour l'installateur

10.6 Réglage du minimum pour le gaz liquide

Pour le réglage du minimum avec du gaz liquide, visser complètement en sens horaire la vis logée à l'intérieur et à côté de la tige du robinet (selon les modèles). Les diamètres des by-pass de chaque brûleur sont décrits dans le tablau « 10.3 Tableaux des caractéristiques des brûleurs et des injecteurs ». Après avoir effectué le réglage avec un gaz différent du gaz d'essai, remplacer l'étiquette apposée sur le carter par celle qui correspond au nouveau gaz utilisé. L'étiquette se trouve dans le sachet avec les injecteurs fournis avec l'appareil.

10.7 Disposition des brûleurs sur le plan de cuisson

Type de brûleur 1 Auxiliaire 2 Semi-rapide 3 Rapide moyen 4 Rapide grand

10.8 Lubrification des robinets gaz

Avec le temps, il peut arriver que les robinets à gaz tournent difficilement et se bloquent. Les nettoyer à l'intérieur et en remplacer la graisse lubrifiante. Cette opération devra être effectuée par un technicien spécialisé.
