MODE D'EMPLOI QM85N SAMSUNG

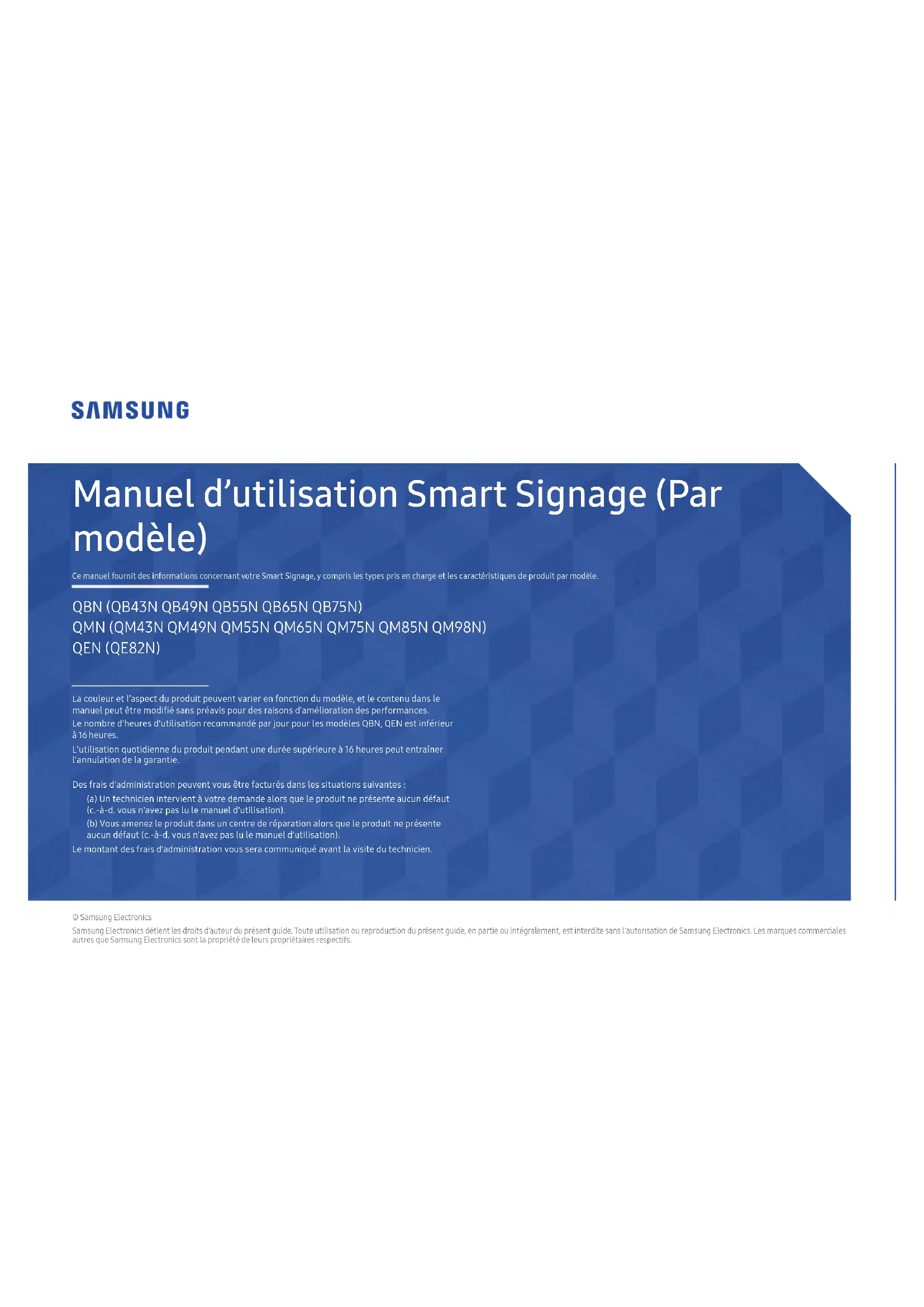

Manuel d’utilisation Smart Signage (Par modèle) Ce manuel fournit des informations concernant votre Smart Signage, y compris les types pris en charge et les caractéristiques de produit par modèle. © Samsung Electronics Samsung Electronics détient les droits d'auteur du présent guide. Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung Electronics. Les marques commerciales autres que Samsung Electronics sont la propriété de leurs propriétaires respectifs. QBN (QB43N QB49N QB55N QB65N QB75N) QMN (QM43N QM49N QM55N QM65N QM75N QM85N QM98N) QEN (QE82N) La couleur et l’aspect du produit peuvent varier en fonction du modèle, et le contenu dans le manuel peut être modié sans préavis pour des raisons d’amélioration des performances. Le nombre d'heures d'utilisation recommandé par jour pour les modèles QBN, QEN est inférieur à 16 heures. L'utilisation quotidienne du produit pendant une durée supérieure à 16heures peut entraîner l'annulation de la garantie. Des frais d'administration peuvent vous être facturés dans les situations suivantes: (a) Un technicien intervient à votre demande alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel d'utilisation). (b) Vous amenez le produit dans un centre de réparation alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel d'utilisation). Le montant des frais d'administration vous sera communiqué avant la visite du technicien.Table des matières Préparatifs Vérification des composants 3 Pièces 4 Q*43N/Q*49N/Q*55N/Q*65N/Q*75N 4 QM85N 5 QM98N 6 QE82N 7 Verrou antivol 8 Ports 9 Q*43N/Q*49N/Q*55N/Q*65N/Q*75N 9 QM85N/QM98N 10 QE82N 11 Menu de commande 12 Q*43N/Q*49N/Q*55N/Q*65N/Q*75N/QE82N/ QM98N 12 QM85N 13 Avant d'installer le produit (Guide d'installation) 14 Angle d'inclinaison et rotation 14 Ventilation 14 Installation du support mural 15 Préparation préalable à l'installation du support mural 15 Installation du support mural 15 Spécifications du kit de montage mural (VESA) 16 Caractéristiques techniques Général 17 Présélection des modes de temporisation 19 Annexe Licence 21

Préparatifs Chapitre01 "S'il manque le moindre composant, contactez le revendeur auprès duquel vous avez acheté le produit. "Les composants peuvent être différents de ceux illustrés ici. "Aucun socle n'est fourni avec le produit. Si vous souhaitez installer un support, vous pouvez toujours en acheter un séparément. "L'adaptateur RS232C peut servir à se connecter à un autre moniteur à l'aide d'un câble RS232C de type D-SUB (9broches). Vérication des composants Guide de configuration rapide Carte de garantie (Non disponible dans certains pays) Guide réglementaire Cordon d'alimentation Batteries (AAA x 2) (Non disponible dans certains pays) Télécommande Adaptateur RS232C(IN) PORTE-CÂBLE (Modèles pris en charge : Q*65N, Q*75N, QE82N, QM85N, QM98N) Anneau de maintien x 4 (Modèles pris en charge : Q*43N, Q*49N, Q*55N, Q*65N, Q*75N, QE82N) Support (Modèles pris en charge : QE82N)4 Pièces Q*43N/Q*49N/Q*55N/Q*65N/Q*75N Bouton d'alimentation Indicateur d'alimentation Capteur de la télécommande Haut-parleur

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Pièces Description Capteur de la télécommande Appuyez sur un bouton de la télécommande tout en pointant cette dernière vers le capteur situé à l'avant du produit pour exécuter la fonction correspondante.

Si vous utilisez la télécommande de ce produit dans le même espace que d'autres périphériques d'affichage, il se peut que ces derniers soient commandés par mégarde. Bouton d'alimentation Permet d’activer ou de désactiver le produit. Utilisez la télécommande à une distance comprise entre 2,5et 4mètres du capteur du produit, selon un angle de 30° par rapport à l'axe.

Rangez les piles hors de portée des enfants et pensez à recycler les piles usagées.

N'utilisez pas de piles usagées et neuves simultanément. Remplacez les deux piles en même temps.

Retirez les piles si vous prévoyez de ne pas utiliser la télécommande pendant une longue période.

Pour améliorer le rendement du récepteur IR, connectez un capteur externe IR (vendu séparément) au port IR IN.5 QM85N Bouton d'alimentation Haut-parleur Trou de fixation du boîtier réseau Capteur de la télécommande

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Boutons Description Met l'appareil sous tension. Si vous appuyez sur le bouton alors que l'appareil est allumé, le menu de commande s'affiche.

Pour quitter le menu OSD, appuyez sur le bouton et maintenez-le enfoncé pendant au moins une seconde. Passez au menu supérieur ou au menu inférieur. Vous pouvez aussi ajuster la valeur d'une option. Passez au menu de gauche ou au menu de droite. Vous pouvez aussi ajuster la valeur d'une option.

Vous pouvez régler le volume en bougeant le bouton d’alimentation vers la gauche ou la droite si le menu de commande n'est pas affiché. Capteur de la télécommande Appuyez sur un bouton de la télécommande tout en pointant cette dernière vers le capteur situé à l'avant du produit pour exécuter la fonction correspondante.

Si vous utilisez la télécommande de ce produit dans le même espace que d'autres périphériques d'affichage, il se peut que ces derniers soient commandés par mégarde. Utilisez la télécommande à une distance comprise entre 7et 10mètres du capteur du produit, selon un angle de 30° par rapport à l'axe.

Rangez les piles hors de portée des enfants et pensez à recycler les piles usagées.

N'utilisez pas de piles usagées et neuves simultanément. Remplacez les deux piles en même temps.

Retirez les piles si vous prévoyez de ne pas utiliser la télécommande pendant une longue période.

Pour améliorer le rendement du récepteur IR, connectez un capteur externe IR (vendu séparément) au port IR IN.6 QM98N ON/OFF Haut-parleur Logo du dispositif d'espacement Capteur de la télécommande et bouton d’alimentation

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Pièces Description Logo du dispositif d'espacement Évitez de tirer avec force sur le logo du dispositif d'espacement. Vous risqueriez de l'arracher ou de le briser. Capteur de la télécommande Appuyez sur un bouton de la télécommande tout en pointant la base de la face du produit pour exécuter la fonction. Le capteur de télécommande se trouve à la base du produit.

Si vous utilisez la télécommande de ce produit dans le même espace que d'autres périphériques d'affichage, il se peut que ces derniers soient commandés par mégarde. Pour utiliser le capteur éco/de la télécommande, assurez-vous que le bouton d’alimentation coulissant ne dépasse pas en bas de l'appareil. Bouton d'alimentation Pour utiliser le bouton d’alimentation, assurez-vous que le bouton d’alimentation coulissant ne dépasse pas en bas de l'appareil. Utilisez la télécommande à une distance comprise entre 7et 10mètres du capteur du produit, selon un angle de 30° par rapport à l'axe.

Rangez les piles hors de portée des enfants et pensez à recycler les piles usagées.

N'utilisez pas de piles usagées et neuves simultanément. Remplacez les deux piles en même temps.

Retirez les piles si vous prévoyez de ne pas utiliser la télécommande pendant une longue période.

Pour améliorer le rendement du récepteur IR, connectez un capteur externe IR (vendu séparément) au port IR IN.7 QE82N Capteur de la télécommande et bouton d’alimentation Haut-parleur

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Pièces Description Capteur de la télécommande Appuyez sur un bouton de la télécommande tout en pointant la base de la face du produit pour exécuter la fonction. Le capteur de télécommande se trouve à la base du produit.

Si vous utilisez la télécommande de ce produit dans le même espace que d'autres périphériques d'affichage, il se peut que ces derniers soient commandés par mégarde. Bouton d'alimentation Permet d’activer ou de désactiver le produit. Utilisez la télécommande à une distance comprise entre 2,5et 4mètres du capteur du produit, selon un angle de 30° par rapport à l'axe.

Rangez les piles hors de portée des enfants et pensez à recycler les piles usagées.

N'utilisez pas de piles usagées et neuves simultanément. Remplacez les deux piles en même temps.

Retirez les piles si vous prévoyez de ne pas utiliser la télécommande pendant une longue période.8 Verrou antivol

Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics.

La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol.

Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous.

Cette fonction peut ne pas être prise en charge selon le modèle. Pour verrouiller un dispositif antivol:

Fixez les câbles de votre dispositif antivol à un objet lourd, tel qu'un bureau.

Faites passer une extrémité du câble dans la boucle à l'autre extrémité.

Insérez le dispositif antivol dans l'emplacement antivol situé à l'arrière du produit.

Verrouillez le dispositif antivol. – Vous pouvez acheter un dispositif antivol séparément. – Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol. – Les dispositifs antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne.9 Ports Q*43N/Q*49N/Q*55N/Q*65N/Q*75N

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. QM43N / QM49N / QM55N / QM65N / QM75N QBN Port Description USB 1

(1.0A) Permet de se connecter à un périphérique de mémoire USB.

Les ports USB sur le produit acceptent un courant constant maximal de 1,0A. Si la valeur maximale est dépassée, les ports USB ne fonctionneront pas. RJ45 Permet de se connecter à MDC via un câble LAN. (10/100 Mbit/s)

Utilisez le câble Cat 7(type *STP) pour la connexion. *Câble blindé à paire torsadée. RS232C IN Connexion au MDC grâce à un adaptateur RS232C.

DVI: Connexion à un périphérique source à l'aide d'un câble DVI ou HDMI-DVI.MAGICINFO IN: Pour utiliser MagicInfo, veillez à brancher le câbleDP-DVI. HDMI IN 1 (ARC) Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI. HDMI IN 2 HDMI IN 2 (DAISY CHAIN IN)

• Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI.
• Permet de se connecter à un autre produit via un câble HDMI. DP IN (DAISY CHAIN IN) Permet de se connecter à un ordinateur via un câble DP. HDMI OUT (DAISY CHAIN OUT) Permet de se connecter à un autre produit via un câble HDMI. USB 2(0.5A) Permet de se connecter à un périphérique de mémoire USB.

Les ports USB sur le produit acceptent un courant constant maximal de 0,5A. Si la valeur maximale est dépassée, les ports USB ne fonctionneront pas.

Reçoit le son provenant d'un appareil source via un câble audio. AUDIO OUT Émet du son vers un appareil audio via un câble audio. IR IN Permet la connexion à un câble IR externe qui reçoit les signaux de la télécommande.

Connexion au MDC grâce à un adaptateur RS232C.10 QM85N/QM98N

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. QM85N QM98N Port Description RJ45 Permet de se connecter à MDC via un câble LAN. (10/100 Mbit/s)

Utilisez le câble Cat 7(type *STP) pour la connexion. *Câble blindé à paire torsadée. USB 1

(1.0A) Permet de se connecter à un périphérique de mémoire USB.

Les ports USB sur le produit acceptent un courant constant maximal de 1,0A. Si la valeur maximale est dépassée, les ports USB ne fonctionneront pas.

DVI: Connexion à un périphérique source à l'aide d'un câble DVI ou HDMI-DVI. MAGICINFO IN: Pour utiliser MagicInfo, veillez à brancher le câbleDP-DVI. RS232C IN Connexion au MDC grâce à un adaptateur RS232C.

Connexion au MDC grâce à un adaptateur RS232C.

Reçoit le son provenant d'un appareil source via un câble audio. HDMI IN 1 (ARC) Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI. HDMI IN 2 (DAISY CHAIN IN)

• Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI.

• Permet de se connecter à un autre produit via un câble HDMI. DP IN (DAISY CHAIN IN) Permet de se connecter à un ordinateur via un câble DP. HDMI OUT (DAISY CHAIN OUT) Permet de se connecter à un autre produit via un câble HDMI. USB 2(0.5A) Permet de se connecter à un périphérique de mémoire USB.

Les ports USB sur le produit acceptent un courant constant maximal de 0,5A. Si la valeur maximale est dépassée, les ports USB ne fonctionneront pas. AUDIO OUT Émet du son vers un appareil audio via un câble audio. IR IN Permet la connexion à un câble IR externe qui reçoit les signaux de la télécommande.11 QE82N

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Port Description USB 1

(1.0A) Permet de se connecter à un périphérique de mémoire USB.

Les ports USB sur le produit acceptent un courant constant maximal de 1,0A. Si la valeur maximale est dépassée, les ports USB ne fonctionneront pas. RJ45 Permet de se connecter à MDC via un câble LAN. (10/100 Mbit/s)

Utilisez le câble Cat 7(type *STP) pour la connexion. *Câble blindé à paire torsadée. RS232C IN Connexion au MDC grâce à un adaptateur RS232C.

DVI: Connexion à un périphérique source à l'aide d'un câble DVI ou HDMI-DVI. MAGICINFO IN: Pour utiliser MagicInfo, veillez à brancher le câbleDP-DVI. HDMI IN 1 (ARC) Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI. HDMI IN 2

Reçoit le son provenant d'un appareil source via un câble audio. AUDIO OUT Émet du son vers un appareil audio via un câble audio.

Connexion au MDC grâce à un adaptateur RS232C. USB 2

(0.5A) Permet de se connecter à un périphérique de mémoire USB.

Les ports USB sur le produit acceptent un courant constant maximal de 0,5A. Si la valeur maximale est dépassée, les ports USB ne fonctionneront pas.12 Menu de commande Q*43N/Q*49N/Q*55N/Q*65N/Q*75N/ QE82N/QM98N

Le bouton d'alimentation se situe sur la partie inférieure du produit.

Si vous appuyez sur le bouton sur le produit alors que le produit est allumé, le menu de commande s'affiche. Eteindre SourcePression : déplacer Pression longue : sélectionner Boutons Description Eteindre Met l'appareil hors tension.

• Lorsque le menu de commande s'affiche, appuyez brièvement sur le bouton d'alimentation pour déplacer le curseur sur Eteindre , puis appuyez sur le bouton d'alimentation et maintenez-le enfoncé pour éteindre le produit. Source Sélectionnez la source d'entrée connectée.

• Lorsque le menu de commande s'affiche, appuyez brièvement sur le bouton d'alimentation pour déplacer le curseur sur Source , puis appuyez sur le bouton d'alimentation et maintenez-le enfoncé pour afficher l'écran de la source d'entrée.

• Lorsque l'écran de la source d'entrée s'affiche, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pour basculer à la source d'entrée souhaitée.

Le bouton d'alimentation peut uniquement être utilisé pour Eteindre et Source.

Pour quitter l'écran du menu de commande, attendez 3 secondes ou plus sans appuyer sur le bouton

Si vous appuyez sur le bouton sur le produit alors que le produit est allumé, le menu de commande s'affiche. Retour AccueilParamètres SourceEteindre Boutons Description Accueil Saisissez le mode MagicInfo ou Lancement de l'URL.

• Déplacez le bouton d'alimentation vers le haut pour sélectionner Accueil dans le menu de commande. Source Sélectionnez la source d'entrée connectée.

• Déplacez le bouton d'alimentation vers la droite pour sélectionner Source dans le menu de commande. Lorsque la liste des sources d'entrée s'affiche, déplacez le bouton d'alimentation vers la gauche ou la droite pour sélectionner la source de votre choix. Puis, appuyez sur le bouton d'alimentation. Eteindre Met l'appareil hors tension.

• Déplacez le bouton d'alimentation vers le bas pour sélectionner Eteindre dans le menu de commande. Puis, appuyez sur le bouton d'alimentation. Paramètres Affichez le menu OSD.

• Déplacez le bouton d'alimentation vers la gauche pour sélectionner Paramètres dans le menu de commande. L'écran de commande OSD apparaît. Déplacez le bouton d'alimentation vers la droite pour sélectionner le menu de votre choix. Vous pouvez sélectionner une sous-option en déplaçant le bouton d'alimentation vers le haut, le bas, la gauche ou la droite. Pour modifier les paramètres, sélectionnez le menu de votre choix et appuyez sur le bouton d'alimentation. Retour Quittez le menu de commande.

Pour quitter l'écran du menu de commande, attendez 3 secondes ou plus sans appuyer sur le bouton

Guide d'actionnement du bouton Pression : Sélection: Naviguez vers le menu de votre choix et appuyez rapidement sur le bouton sur le produit pour sélectionner le menu. Pression longue : Quitter: Appuyez et maintenez enfoncé le bouton sur le produit pour quitter le menu.14 Avant d'installer le produit (Guide d'installation) Pour empêcher toute blessure, cet appareil doit être solidement fixé au sol/mur conformément aux instructions d'installation.

• Assurez-vous qu'une entreprise d'installation autorisée installe le support mural.

• Dans le cas contraire, il pourrait chuter et provoquer des blessures corporelles.

• Assurez-vous de bien installer le support mural indiqué. Angle d'inclinaison et rotation

Pour plus d'informations, contactez le service clientèle de Samsung.

Le modèle QE82N doit être utilisé en orientation paysage seulement.

• L'angle d'inclinaison maximal du produit est de 15° par rapport à une surface murale perpendiculaire.

• Pour utiliser le produit en mode Portrait, faites pivoter dans le sens des aiguilles d'une montre jusqu'à ce que l'indicateur d'alimentation (A ou B) soit dans la position indiquée sur les images ci-dessous. 15°

N’installez pas ce modèle au plafond, au sol ou sur une table. Ventilation

Pour plus d'informations, contactez le service clientèle de Samsung. Installation sur une paroi perpendiculaire A Minimum 40 mm B Température ambiante: Sous 35 °C

En cas d'installation du produit sur une paroi perpendiculaire, ménagez un espace minimum de 40mm entre le produit et la paroi pour garantir une bonne ventilation et assurez-vous que la température ambiante A reste inférieure à 35 °C.

En cas d'installation du produit sur un mur en retrait, ménagez un espace minimum correspondant aux valeurs spécifiées ci- dessus entre le produit et le mur pour garantir une bonne ventilation et assurez-vous que la température ambiante reste inférieure à 35 °C.

A15 Installation du support mural Préparation préalable à l'installation du support mural Pour installer un support mural d'un autre fabricant, utilisez l'anneau de maintien. Installation du support mural

• Le kit de montage mural (vendu séparément) vous permet de fixer le produit sur une paroi.

• L'image n'est fournie qu'à titre de référence. Pour plus d'informations sur l'installation du support mural, consultez les instructions qui l'accompagnent.

• Nous vous conseillons de contacter un technicien pour vous aider à installer la fixation du support mural.

• Samsung Electronics n'est pas responsable des dommages causés au produit ou des blessures causées à vous- même ou à autrui si vous choisissez d'installer le support mural sans aide.16 Spécications du kit de montage mural (VESA)

Installez votre support mural sur une paroi solide perpendiculaire au sol. Pour installer le produit sur une autre paroi, contactez l’agence la plus proche. S'il est installé sur une paroi inclinée, le produit risque de tomber et de provoquer des blessures corporelles graves.

• Les kits de montage mural Samsung comprennent un manuel d'installation détaillé et toutes les pièces nécessaires à l'assemblage.

• N'utilisez pas de vis plus longues que les vis standard ou non conformes aux spécifications de vis standard VESA. Des vis plus longues pourraient endommager l'intérieur du produit.

• Pour les supports muraux non conformes aux spécifications de vis standard VESA, la longueur des vis peut varier en fonction des spécifications de ces supports muraux.

• Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou entraîner sa chute, ce qui pourrait provoquer des blessures corporelles. Samsung n'est pas responsable de ce type d'accidents.

• Samsung n'est pas responsable des dommages causés au produit ou des blessures corporelles dans le cas de l'utilisation d'un support mural non VESA ou non spécifié, ou en cas de non-respect des instructions d'installation du produit par le consommateur.

• Ne fixez pas le produit à une inclinaison supérieure à15degrés.

• Il est impératif qu’au moins deux personnes fixent le produit sur la paroi. (Quatre personnes ou plus pour les modèles taille 82 pouces et plus grands.)

• Les dimensions standard des kits de montage mural sont présentées dans le tableau ci-dessous. Nom du modèle Spécications des trous de vis VESA (A * B) en millimètres (pouces) Vis standard Quantité QB43N / QB49N / QB55N / QM43N / QM49N / QM55N 200 × 200 (7,9 × 7,9) M8 4 QB65N / QB75N / QM65N / QM75N 400 × 400 (15,7 × 15,7) QE82N 600 × 400 (23,6 × 15,7) QM85N 600 × 400 (23,6 × 15,7) QM98N 900 × 600 (35,4 × 23,6)

N'installez pas votre kit de montage mural tant que votre produit est sous tension. Des blessures corporelles pourraient en résulter suite à un choc électrique.17 Caractéristiques techniques Nom du modèle QB43N / QM43N QB49N / QM49N QB55N / QM55N PanneauTaille Classe 43 (42,5 pouces / 107,9 cm) Classe 49 (48,5 pouces / 123,2 cm) Classe 55 (54,6 pouces / 138,7 cm) Surface d'afchage941,184 mm (H) x 529,416 mm (V)37,1 pouces (H) x 20,8 pouces (V)1073,78 mm (H) x 604,0 mm (V)42,3 pouces (H) x 23,8 pouces (V)1209,6 mm (H) x 680,4 mm (V)47,6 pouces (H) x 26,8 pouces (V) Nom du modèle QB65N / QM65N QB75N / QM75N QE82N PanneauTaille Classe 65 (64,5 pouces / 163,9 cm) Classe 75 (74,5 pouces / 189,3 cm) Classe 82 (81,5 pouces / 207,1 cm) Surface d'afchage1428,48 mm (H) x 803,52 mm (V)56,2 pouces (H) x 31,6 pouces (V)1650,24 mm (H) x 928,26 mm (V)65,0 pouces (H) x 36,5 pouces (V)1805,76 mm (H) x 1015,74 mm (V)71,1 pouces (H) x 40,0 pouces (V) Nom du modèle QM85N QM98N PanneauTaille Classe 85 (84,5 pouces / 214,7 cm) Classe 98 (97,5 pouces / 247,7 cm) Surface d'afchage1872,0 mm (H) x 1053,0 mm (V)73,7 pouces (H) x 41,5 pouces (V)2158,848 mm (H) x 1214,352 mm (V)85,0 pouces (H) x 47,8 pouces (V) Chapitre02 Général18 Alimentation AC100-240V~ 50/60Hz Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Considérations environnementales Fonctionnement Température: 0 °C – 40 °C (32 °F – 104 °F)

• Pour l'installation du boîtier, maintenez la température intérieure à 40 °C ou inférieure. Humidité: 10% à 80%, sans condensation Stockage Température: -20 °C – 45 °C (-4 °F – 113 °F) Humidité: 5% à 95%, sans condensation

• Avant que l’emballage du produit ne soit retiré.

Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

En raison de la nature de la fabrication de cet appareil, il se peut qu'environ1pixel par million (1ppm) soit plus lumineux ou plus sombre sur l'écran. Cela n'a aucune incidence sur les performances du produit.

Ce produit est de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l’utilisateur sera amené à prendre des mesures appropriées.

Pour les spécifications détaillées de l'appareil, veuillez visiter le site Web de Samsung Electronics.19 Présélection des modes de temporisation

En raison de la nature même de l'écran, cet appareil ne peut être réglé que sur une seule résolution pour chaque taille d'écran afin de garantir une qualité d'image optimale. La définition d'une résolution autre que celle qui est spécifiée peut entraîner une dégradation de la qualité d'image. Pour éviter ce problème, il est conseillé de sélectionner la résolution optimale indiquée pour votre produit. Nom du modèle QB43N / QB49N / QB55N / QB65N / QB75N QM43N / QM49N / QM55N / QM65N / QM75N / QM85N / QM98N QE82N Synchronisation Fréquence horizontale 30 à 81 kHz (DVI), 30 à 90 kHz (HDMI) 30 à 81 kHz (DVI), 30 à 90 kHz (HDMI), 30 à 134 kHz (DisplayPort) 30 à 81 kHz (DVI), 30 à 90 kHz (HDMI) Fréquence verticale 48 à 75 Hz (DVI), 24 à 75 Hz (HDMI) 48 à 75 Hz (DVI), 24 à 75 Hz (HDMI), 56 à 75 Hz (DisplayPort) 48 à 75 Hz (DVI), 24 à 75 Hz (HDMI) Résolution Résolution optimale 1920 x 1080 à 60 Hz (DVI) 3840 x 2160 à 60 Hz (HDMI) 1920 x 1080 à 60 Hz (DVI) 3840 x 2160 à 60 Hz (HDMI) 3840 x 2160 à 60 Hz (DisplayPort) 1920 x 1080 à 60 Hz (DVI) 3840 x 2160 à 60 Hz (HDMI) Résolution maximale

Fréquence horizontale Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre réciproque d'un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz.

Fréquence verticale Le produit afche une même image plusieurs fois par seconde (à l'instar d'une lampe uorescente) pour représenter une image qui sera visible par le spectateur. La fréquence d'une seule image afchée plusieurs fois par seconde est appelée fréquence verticale ou de rafraîchissement. La fréquence verticale est mesurée enHz.20 Le réglage de l'écran s'effectue automatiquement si un signal appartenant aux modes standard décrits ci-dessous est émis par l'ordinateur. Si le signal transmis par l'ordinateur est différent des modes de signal standard, il est possible que l'écran n'affiche aucune image alors que l'indicateur d'alimentation est allumé. Dans ce cas, modifiez les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique. Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge de pixel (MHz) Polarité synchronisée (H/V) IBM, 640 x 480 31,469 59,940 25,175 -/- IBM, 720 x 400 31,469 70,087 28,322 -/+ MAC, 640 x 480 35,000 66,667 30,240 -/- MAC, 832 x 624 49,726 74,551 57,284 -/- MAC, 1152 x 870 68,681 75,062 100,000 -/- VESA, 640 x 480 31,469 59,940 25,175 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 800 x 600 35,156 56,250 36,000 +/+ VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1152 x 864 67,500 75,000 108,000 +/+ VESA, 1280 x 720 45,000 60,000 74,250 +/+ VESA, 1280 x 800 49,702 59,810 83,500 -/+ Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge de pixel (MHz) Polarité synchronisée (H/V) VESA, 1280 x 1024 63,981 60,020 108,000 +/+ VESA, 1280 x 1024 79,976 75,025 135,000 +/+ VESA, 1366 x 768 47,712 59,790 85,500 +/+ VESA, 1440 x 900 55,935 59,887 106,500 -/+ VESA, 1600 x 900 60,000 60,000 108,000 +/+ VESA, 1680 x 1050 65,290 59,954 146,250 -/+ VESA, 1920 x 1080 (DVI) 67,500 60,000 148,500 +/+ VESA, 2560 x 1440 88,787 59,951 241,500 +/- CEA, 3840 x 2160 (HDMI) 67,500 60,000 297,000 +/+ VESA, 3840 x 2160 (DP) 133,313 59,997 533,250 +/-
