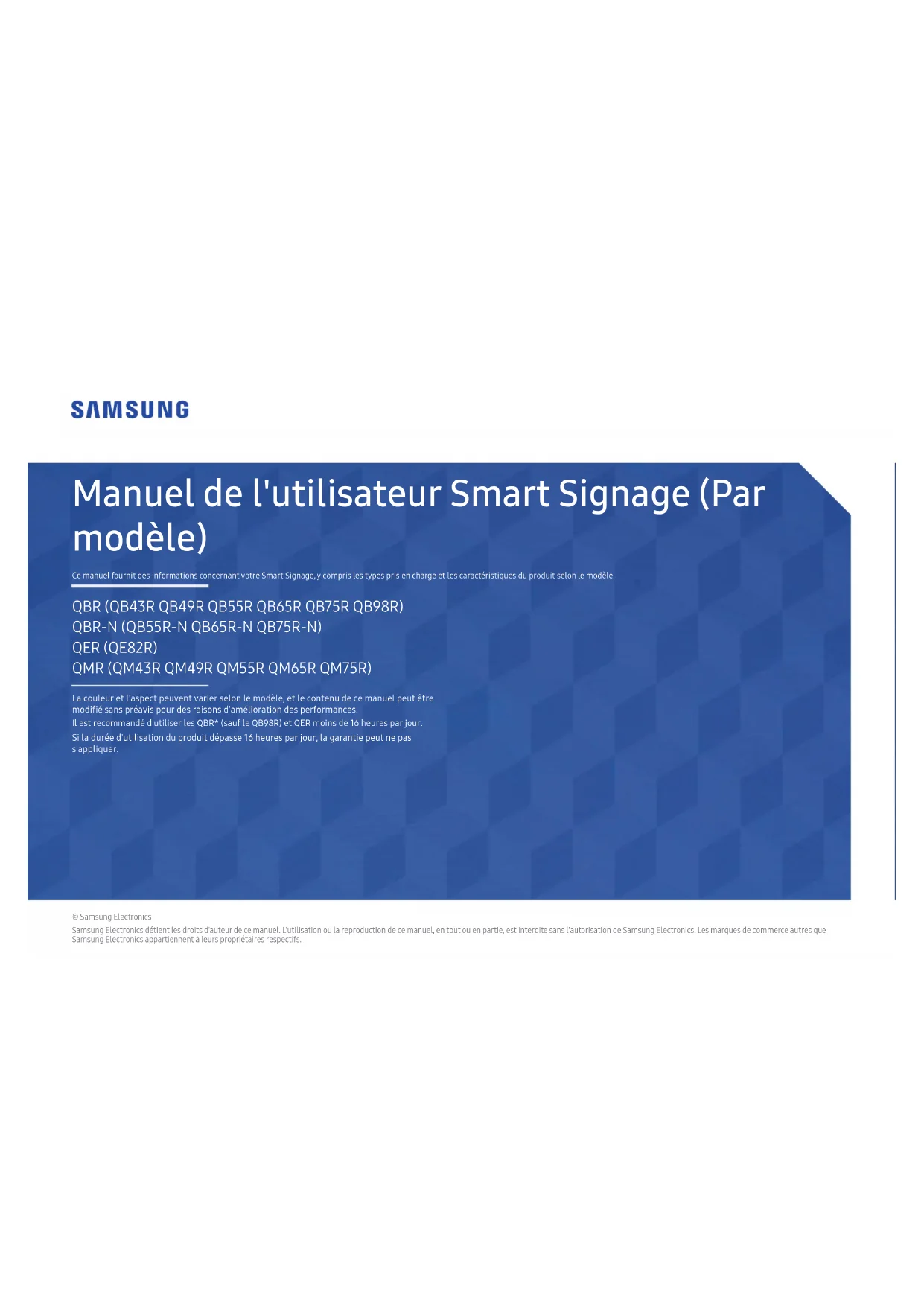

MODE D'EMPLOI QM49R SAMSUNG

© Samsung Electronics Samsung Electronics détient les droits d'auteur de ce manuel. L'utilisation ou la reproduction de ce manuel, en tout ou en partie, est interdite sans l'autorisation de Samsung Electronics. Les marques de commerce autres que Samsung Electronics appartiennent à leurs propriétaires respectifs. QBR (QB43R QB49R QB55R QB65R QB75R QB98R) QBR-N (QB55R-N QB65R-N QB75R-N) QER (QE82R) QMR (QM43R QM49R QM55R QM65R QM75R) La couleur et l'aspect peuvent varier selon le modèle, et le contenu de ce manuel peut être modié sans préavis pour des raisons d'amélioration des performances. Il est recommandé d'utiliser les QBR* (sauf le QB98R) et QER moins de 16 heures par jour. Si la durée d'utilisation du produit dépasse 16heures par jour, la garantie peut ne pas s'appliquer. Manuel de l'utilisateur Smart Signage (Par modèle) Ce manuel fournit des informations concernant votre Smart Signage, y compris les types pris en charge et les caractéristiques du produit selon le modèle.Table des matières Préparation Vérification des composants 3 Pièces 4 Q*43R/Q*49R/Q*55R*/Q*65R*/Q*75R*/ QE82R 4 QB98R 5 Dispositif antivol 6 Connecteurs 7 Q*43R/Q*49R/Q*55R*/Q*65R*/Q*75R*/ QE82R 7 QB98R 8 Menu de commande 9 Précautions lors de la manipulation de l'écran 10 Avant d'installer l'appareil (guide d'installation) 11 Angle d'inclinaison et rotation 11 Ventilation 11 Installation du support mural 12 Préparation préalable à l'installation du support mural 12 Installation du support mural 12 Spécifications du nécessaire de support mural (VESA) 13 Spécifications Général 14 Modes de minutage préréglés 16 Annexe Licence 17

"Communiquez avec le fournisseur qui vous a vendu l'appareil s'il manque des composants. "L'aspect réel des composants peut différer des illustrations. "Aucun support n'est fourni avec le produit. Pour installer un support, vous devez en acheter un séparément. "L'adaptateur RS232C peut être utilisé pour connecter un autre écran à l'aide du câble RS232C de type D-SUB (9 broches). Vérication des composants Guide de démarrage rapide Fiche de garantie (Non disponible dans certaines régions) Guide de réglementation Cordon d'alimentation Piles (AAA x 2) (Non disponible dans certaines régions) Télécommande Adaptateur RS232C(IN) GUIDE-CÂBLE (Modèles pris en charge: Q*65R*, Q*75R*, QB98R, QE82R) Anneau de maintien x 4 (Modèles pris en charge: Q*43R, Q*49R, Q*55R*, Q*65R*, Q*75R*)4 Pièces Q*43R/Q*49R/Q*55R*/Q*65R*/Q*75R*/ QE82R Bouton d'alimentation Témoin d'alimentation Capteur distant Haut-parleur

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Pièces Description Capteur distant Appuyez sur un bouton de la télécommande tout en pointant cette dernière vers le capteur situé à l'avant du produit pour exécuter la fonction correspondante.

La télécommande de cet appareil risque de contrôler d'autres périphériques d'affichage par inadvertance si ceux-ci se trouvent dans le même espace. Bouton d'alimentation Active ou désactive l'appareil. Utilisez la télécommande à une distance de 2.5 m à 4 m du capteur de l'appareil selon un angle de 30° depuis la gauche et la droite.

Rangez les piles usées hors de portée des enfants et mettez-les au recyclage.

Évitez de mélanger des piles neuves et usées. Remplacez les deux piles en même temps.

Retirez les piles lorsque la télécommande demeure inutilisée pendant une longue période.

Pour améliorer les performances du récepteur infrarouge, connectez un câble infrarouge externe (vendu séparément) au port IR IN.5 QB98R ON/OFF Haut-parleur Logo du dispositif d’espacement Capteur distant & Bouton d'alimentation

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Pièces Description Logo du dispositif d’espacement Ne pas tirer sur le logo du dispositif d'espacement en usant de la force. Le logo pourrait se déchirer ou se casser. Capteur distant Pour activer la fonction voulue, appuyez sur la touche correspondante de la télécommande tout en pointant cette dernière vers la partie inférieure de la face du produit. Le capteur de la télécommande est situé sur la partie inférieure du produit.

La télécommande de cet appareil risque de contrôler d'autres périphériques d'affichage par inadvertance si ceux-ci se trouvent dans le même espace. Pour utiliser le capteur de la télécommande ou l'option Eco Sensor, veillez à ce que le bouton d'alimentation coulissant dépasse de la partie inférieure du produit. Bouton d'alimentation Pour utiliser le bouton d'alimentation, veillez à ce que le bouton d'alimentation coulissant ne dépasse pas de la partie inférieure du produit. Utilisez la télécommande à une distance de 7 m à 10 m du capteur de l'appareil selon un angle de 30° depuis la gauche et la droite.

Rangez les piles usées hors de portée des enfants et mettez-les au recyclage.

Évitez de mélanger des piles neuves et usées. Remplacez les deux piles en même temps.

Retirez les piles lorsque la télécommande demeure inutilisée pendant une longue période.

Pour améliorer les performances du récepteur infrarouge, connectez un câble infrarouge externe (vendu séparément) au port IR IN.6 Dispositif antivol

Un dispositif antivol vous permet d'utiliser l'appareil en toute sécurité dans un lieu public.

La forme du dispositif antivol et la méthode de verrouillage varient selon le fabricant. Veuillez vous reporter au mode d'emploi qui accompagne le dispositif antivol pour de plus amples renseignements.

Les images qui suivent sont présentées à des fins de référence seulement. Les situations réelles peuvent différer des images.

Modèle pris en charge: QB98R Verrouillage du dispositif antivol:

Fixez le câble de votre dispositif antivol à un objet lourd tel qu'un bureau.

Insérez une extrémité du câble dans la boucle de l'autre extrémité.

Introduisez le dispositif antivol dans la fente antivol à l'arrière de l'appareil.

Verrouillez le dispositif antivol. – On peut se procurer un dispositif antivol séparément. – Veuillez vous reporter au mode d'emploi qui accompagne le dispositif antivol pour de plus amples renseignements. – Les dispositifs antivol peuvent être achetés auprès d'un magasin de produits électroniques ou en ligne.7 Connecteurs Q*43R/Q*49R/Q*55R*/Q*65R*/Q*75R*/ QE82R

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. QB43R / QB49R / QB55R / QB55R-N / QB65R / QB65R-N / QB75R / QB75R-NQM43R / QM49R / QM55R / QM65R / QM75R QE82R Port Description USB 1

(1.0A) Connexion à un périphérique USB.

Les ports USB du produit acceptent un courant constant maximal de 1A. Si la valeur maximale est dépassée, les ports USB peuvent ne pas fonctionner. RJ45 Se branche au contrôle multiécran à l'aide d'un câbleLAN. (10/100 Mbps)

Utilisez un câble Cat7(de type *STP) pour la connexion. *Shielded Twist Pair. RS232C IN Connexion au MDC grâce à un adaptateur RS232C.

DVI IN: Se connecte à une source à l'aide d'un câble DVI ou HDMI-DVI.MAGICINFO IN: Se connecte à un boîtier réseau à l'aide d'un câble DP-DVI pour utiliser Magicinfo. DVI IN HDMI IN 1 (ARC) Se connecte à une source à l'aide d'un câble HDMI ou HDMI-DVI. HDMI IN 2 HDMI IN 2 (DAISY CHAIN IN)

• Se connecte à une source à l'aide d'un câble HDMI ou HDMI-DVI.
• Se connecte à un autre produit à l'aide d'un câble HDMI. DP IN (DAISY CHAIN IN) Se connecte à un PC à l'aide d'un câble DP. HDMI OUT (DAISY CHAIN OUT) Se connecte à un autre produit à l'aide d'un câble HDMI. USB 2(0.5A) Connexion à un périphérique USB.

Les ports USB du produit acceptent un courant constant maximal de

0.5 A. Si la valeur maximale est dépassée, les ports USB peuvent ne pas

Reçoit le son d'un appareil source par le biais d'un câble audio. AUDIO OUT Transmet le son d'un appareil audio par le biais d'un câble audio. IR IN Connexion à un câbleIR externe qui reçoit les signaux de la télécommande.

Connexion au MDC grâce à un adaptateur RS232C.8 QB98R

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Port Description RJ45 Se branche au contrôle multiécran à l'aide d'un câbleLAN. (10/100 Mbps)

(1.0A) Connexion à un périphérique USB.

Les ports USB du produit acceptent un courant constant maximal de 1A. Si la valeur maximale est dépassée, les ports USB peuvent ne pas fonctionner.

DVI IN: Se connecte à une source à l'aide d'un câble DVI ou HDMI-DVI. MAGICINFO IN: Se connecte à un boîtier réseau à l'aide d'un câble DP-DVI pour utiliser Magicinfo. RS232C IN Connexion au MDC grâce à un adaptateur RS232C.

Connexion au MDC grâce à un adaptateur RS232C.

Reçoit le son d'un appareil source par le biais d'un câble audio. HDMI IN 1 (ARC) Se connecte à une source à l'aide d'un câble HDMI ou HDMI-DVI. HDMI IN 2 (DAISY CHAIN IN)

• Se connecte à une source à l'aide d'un câble HDMI ou HDMI-DVI.

• Se connecte à un autre produit à l'aide d'un câble HDMI. DP IN (DAISY CHAIN IN) Se connecte à un PC à l'aide d'un câble DP. HDMI OUT (DAISY CHAIN OUT) Se connecte à un autre produit à l'aide d'un câble HDMI. USB 2(0.5A) Connexion à un périphérique USB.

Les ports USB du produit acceptent un courant constant maximal de

0.5 A. Si la valeur maximale est dépassée, les ports USB peuvent ne pas

fonctionner. AUDIO OUT Transmet le son d'un appareil audio par le biais d'un câble audio. IR IN Connexion à un câbleIR externe qui reçoit les signaux de la télécommande.9 Menu de commande

Le bouton d'alimentation (

) est situé sur la partie inférieure du produit.

Si vous appuyez sur le bouton d'alimentation du produit alors que l'appareil est sous tension, le menu de commande apparaît à l'écran. Éteindre Source Appuyer: Déplacer Maintenez enfoncé: Sélectionner Articles Description Éteindre Mettre l'appareil hors tension.

• Une fois l'écran du menu de commande affiché, appuyez brièvement sur le bouton d’alimentation pour déplacer le curseur vers Éteindre , puis appuyez sur le bouton d’alimentation tout en le maintenant enfoncé pour mettre l'appareil hors tension. Source Sélectionnez la source d'entrée connectée.

• Une fois l'écran du menu de commande affiché, appuyez brièvement sur le bouton d’alimentation pour déplacer le curseur vers Source , puis appuyez sur le bouton d’alimentation tout en le maintenant enfoncé pour afficher l'écran de la source d'entrée.

• Une fois l'écran de la source d'entrée affiché, appuyez sur le bouton d’alimentation tout en le maintenant enfoncé pour basculer vers la source d'entrée souhaitée.

Le bouton d’alimentation ne peut être utilisé que pour Éteindre et Source.

Pour quitter l'écran du menu de commande, attendez au moins 3secondes sans appuyer sur le bouton d’alimentation.10 Précautions lors de la manipulation de l'écran

La couleur et l'apparence peuvent varier selon le modèle. Ne mettez pas le produit à la verticale, comme indiqué sur l'image. L'écran est fragile et peut être endommagé. Mettez-le à plat pour le manipuler, comme indiqué sur l'image. (Vous pouvez utiliser l'emballage.)

Modèles pris en charge: 85pouces ou plus Lorsque vous déplacez le produit, veillez à utiliser les poignées situées à l'arrière.

Modèles pris en charge: 85pouces ou plus 15 mm Lorsque vous tenez ou saisissez le produit, veillez à conserver une distance minimale de 15mm avec l'avant de l'écran.11 Avant d'installer l'appareil (guide d'installation) Afin de prévenir les blessures, cet appareil doit être fixé solidement au plancher ou au mur conformément aux instructions d'installation.

• Assurez-vous que de faire installer le support mural par une entreprise agréée.

• Autrement, le support pourrait tomber et causer des blessures.

• Assurez-vous de faire installer le support mural approprié. Angle d'inclinaison et rotation

Communiquez avec le Centre de service à la clientèle Samsung pour de plus amples renseignements.

• L'appareil peut être incliné selon un angle maximal de 15° par rapport à la surface perpendiculaire du mur.

• Pour utiliser le produit en mode portrait, faites-le pivoter dans le sens des aiguilles d'une montre jusqu'à ce que le témoin d'alimentation (A ou B) soit positionné comme indiqué sur les images ci-dessous. 15°

N'utilisez pas ce modèle installé au plafond, au sol ou sur une table. Ventilation

Communiquez avec le Centre de service à la clientèle Samsung pour de plus amples renseignements. Installation sur un mur perpendiculaire A Minimum 40 mm B Température ambiante: Sous 35 °C

Lorsque vous installez l'appareil sur un mur perpendiculaire, laissez un espace d'au moins 40 mm entre l'appareil et la surface du mur pour la ventilation et veillez à garder la température ambiante de l'espacesous 35 °C.

Lorsque vous installez l'appareil sur un mur encastré, laissez l'espace indiqué ci-dessus entre l'appareil et le mur pour la ventilation et assurez-vous de garder la température ambiante sous 35 °C.

Préparation préalable à l'installation du support mural Pour installer le support mural d'un autre fabricant, utilisez l'anneau de maintien.

Pour le modèle 82pouces, n'utilisez pas l'anneau de maintien (A). Installation du support mural

• Le nécessaire de support mural (vendu séparément) vous permet de fixer le produit à un mur.

• L’illustration est présentée à titre de référence seulement. Pour obtenir plus d'information sur l'installation du support mural, consultez les instructions fournies avec le support mural.

• Nous vous conseillons de communiquer avec un technicien pour obtenir de l'aide lors de l'installation du support mural.

• Samsung Electronics n'est pas responsable de dommages causés au produit ou de dommages corporels infligés à vous-même ou à autrui si vous choisissez d'installer le support mural sans aide.13 Spécications du nécessaire de support mural (VESA)

Installez votre support mural sur une paroi solide perpendiculaire au sol. Pour installer le produit sur une autre zone de la paroi, contactez l'agence la plus proche. Si vous installez le produit sur une paroi inclinée, il peut tomber et provoquer des dommages corporels graves.

• Les nécessaires de support mural de Samsung contiennent un guide d'installation détaillé, et toutes les pièces requises pour le montage sont fournies.

• N'utilisez pas de vis dont la longueur est supérieure à la longueur standard ou qui ne sont pas conformes aux spécifications de vis standard VESA. Des vis trop longues peuvent endommager l'intérieur du produit.

• Pour les supports muraux qui ne sont pas conformes aux spécifications de vis standard VESA, la longueur des vis peut différer en fonction des spécifications du support mural.

• Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou provoquer sa chute, ce qui pourrait causer des dommages corporels. Samsung n'est pas responsable de ce type d'accidents.

• Samsung n'est pas responsable de dommages causés au produit ou de dommages corporels causés par l'utilisation d'un support mural non VESA ou non spécifié ou par le manquement du consommateur à suivre les instructions d'installation du produit.

• N'installez pas le produit avec une inclinaison supérieure à15degrés.

• Au moins deux personnes doivent procéder à l'installation du produit sur une paroi. (Quatre personnes ou plus pour les modèles 82pouces ou supérieurs.)

• Les dimensions standard pour les nécessaires de support mural sont présentées dans le tableau ci-dessous. Nom du modèle Spécications de trou de vis VESA (A × B) en millimètres Vis standard Quantité QB43R / QB49R / QB55R / QB55R-N / QM43R / QM49R / QM55R 200 × 200 M8 4 QB65R / QB65R-N / QB75R / QB75R-N / QM65R / QM75R 400 × 400 QB98R 900 × 600 QE82R 600 × 400

N'installez pas votre nécessaire de support mural tant que votre produit est sous tension. Cela pourrait entraîner des blessures corporelles dues à un choc électrique.14 Spécications Nom du modèle QB43R / QM43R QB49R / QM49R QB55R / QB55R-N / QM55R PanneauTaille Classe 43″ (42.5 pouces / 107.9 cm) Classe 49″ (48.5 pouces / 123.2 cm) Classe 55″ (54.6 pouces / 138.7 cm) Zone d'afchage

Nom du modèle QB65R / QB65R-N / QM65R QB75R / QB75R-N / QM75R PanneauTaille Classe 65″ (64.5 pouces / 163.9 cm) Classe 75″ (74.5 pouces / 189.3 cm) Zone d'afchage1428.48 mm (H) × 803.52 mm (V) 1650.24 mm (H) × 928.26 mm (V) Nom du modèle QB98R QE82R PanneauTaille Classe 98″ (97. 5 pouces / 247.7 cm) Classe 82″ (81.5 pouces / 207.1 cm) Zone d'afchage2158.848 mm (H) x 1214.352 mm (V) 1805.76 mm (H) x 1015.74 mm (V)

Général15 Nom du modèle QB43R / QB49R / QB55R / QB55R-N / QB65R / QB65R-N / QB75R / QB75R-N / QE82R QB98R / QM43R / QM49R / QM55R / QM65R / QM75R Résolution Résolution optimale 1920 x 1080 à 60 Hz (DVI) 3840 x 2160 à 60 Hz (HDMI) 1920 x 1080 à 60 Hz (DVI) 3840 x 2160 à 60 Hz (HDMI) 3840 x 2160 à 60 Hz (DisplayPort) Résolution maximale Alimentation électrique AC100-240V~ 50/60Hz Reportez-vous à l'étiquette à l'arrière de l'appareil car la tension standard peut varier d'un pays à l'autre. Considérations environnementales Fonctionnement Température: 32 °F – 104 °F (0 °C – 40 °C)

• Pour installer le boîtier, maintenez une température interne inférieure ou égale à 40 °C. Humidité: 10% – 80%, sans condensation Rangement Température: -4 °F – 113 °F (-20 °C – 45 °C) Humidité: 5% – 95%, sans condensation

• Applicable avant retrait de l'emballage du produit.

Prêt à l'emploi Le moniteur peut être installé et utilisé avec des systèmes Prêt à l'emploi (Plug-and-Play) compatibles. L'échange de données bi-directionnel entre le moniteur et le système PC optimise les réglages du moniteur. L'installation du moniteur s'opère automatiquement. Toutefois, vous pouvez personnaliser les réglages de l'installation si vous le souhaitez.

Étant donné la nature de la fabrication de cet appareil, environ 1 pixel par million (1ppm) peut apparaître plus clair ou plus sombre sur le panneau. Ce phénomène n'affecte pas le rendement de l'appareil.

Cet appareil ne peut être réglé qu'à une seule résolution pour chaque taille d'écran afin d'obtenir une qualité d'image optimale en fonction de la nature du panneau. Une résolution différente de celle spécifiée risque de dégrader la qualité d'image. Pour éviter ce problème, il est recommandé de sélectionner la résolution optimale spécifiée pour votre produit.

Pour connaître en détail les caractéristiques de l'appareil, consultez le site Web de SamsungElectronics.16 Modes de minutage préréglés L'écran sera automatiquement réglé si un signal faisant partie des modes de signaux standard suivants est transmis à votre PC. Si le signal transmis par votre PC ne fait pas partie des modes de signaux standard, l'écran sera probablement vide avec le témoin allumé. Dans un tel cas, modifiez les réglages d'après le tableau suivant en vous reportant au manuel de l'utilisateur de la carte vidéo Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Fréquence d'horloge (MHz) Polarité de synchronisation (H/V) Port
