MODE D'EMPLOI C7520QT DELL

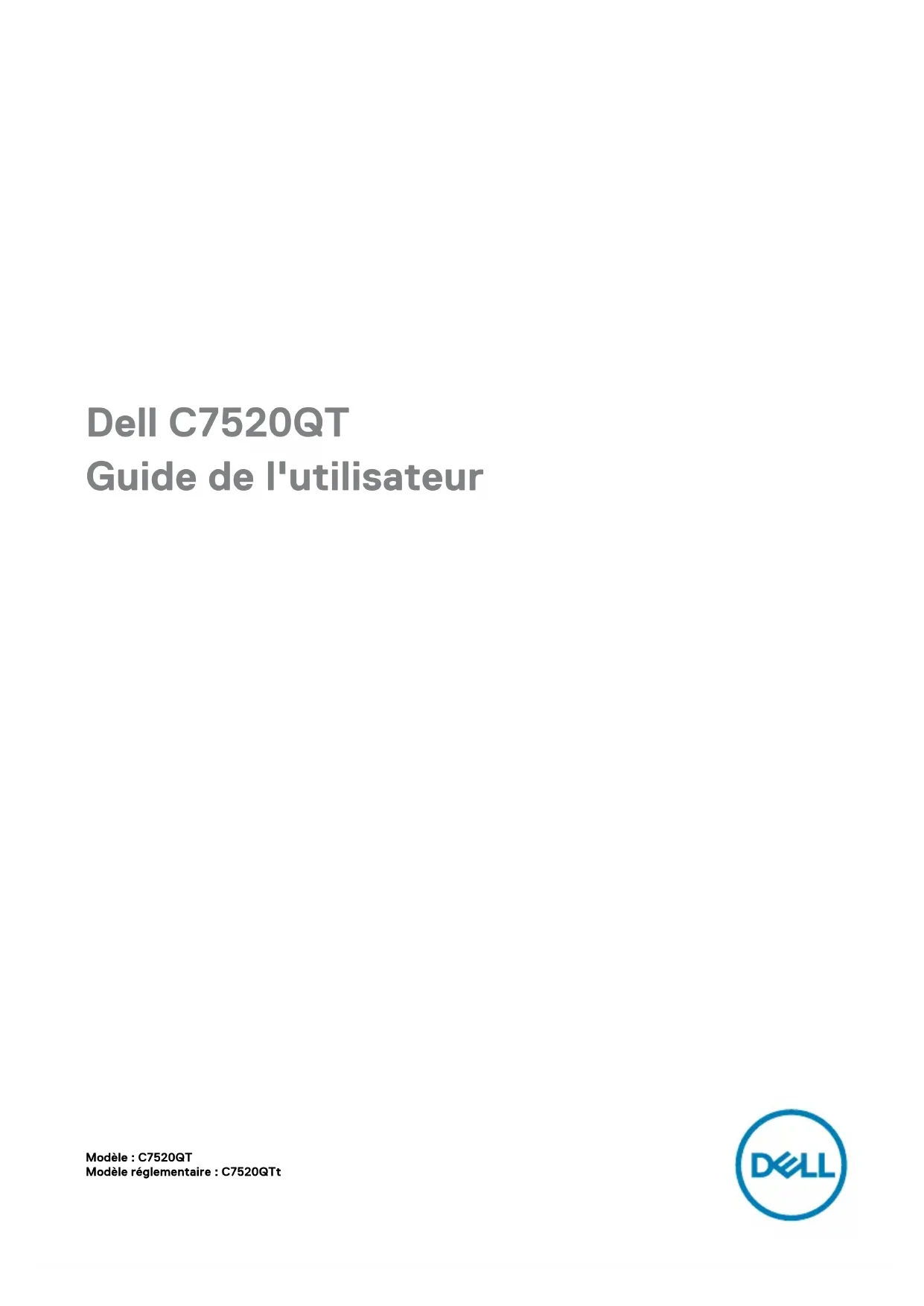

Modèle: C7520QT Modèle réglementaire: C7520QTt Dell C7520QT Guide de l'utilisateurREMARQUE: Une REMARQUE indique des informations importantes qui vous permettent de mieux utiliser votre écran. ATTENTION: Une MISE EN GARDE indique une possibilité de dommages au matériel ou de perte de données si les consignes ne sont pas suivies.

AVERTISSEMENT: Un AVERTISSEMENT indique un risque de dommages aux

• biens, de blessures corporelles ou de mort. Copyright © 2018-2019 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et d'autres marques commerciales sont des marques commerciales de Dell Inc. ou de ses filiales. Les autres marques commerciales peuvent être des marques commerciales de leurs propriétaires respectifs. 03 – 2019 Rév. A00Table des matières À propos de votre écran p. 5
• Contenu de l'emballage p. 5
• Caractéristiques du produit p. 7
• Identification des pièces et des commandes p. 8
• Spécifications d'affichage p. 12
• Plug and Play p. 24
• Politique relative à la qualité et aux pixels des écrans LCD p. 24
• Configuration de l'écran p. 25
• Connexion de votre écran p. 25
• Montage mural (optionnel) p. 30
• Télécommande p. 31
• Utilisation de l'écran p. 34
• Mise en marche de l'écran p. 34
• Lanceur OSD tactile p. 34
• Utilisation du lanceur de commandes tactiles p. 35
• Utilisation de la fonction de verrouillage OSD p. 36
• Utilisation du menu à l'écran (OSD) p. 38
• Dell Web Management pour les écrans p. 52
• Dépannage p. 57
• Auto-test p. 57
• Table des matières | 34 | Table des matières Diagnostics intégrés p. 59
• Problèmes courants p. 60
• Problèmes spécifiques au produit p. 62
• Problèmes liés à l'écran tactile p. 64
• Problèmes spécifiques USB (Universal Serial Bus) p. 64
• Problèmes Ethernet p. 65
• Annexe p. 66
• Consignes de sécurité p. 66
• Avis FCC (États-Unis uniquement) et autres informations réglementaires p. 66
• Contacter Dell p. 66
• Configuration de votre écran p. 67
• Directives de maintenance À propos de votre écran | 5 À propos de votre écran Contenu de l'emballage Votre écran est livré avec les composants présentés ci-dessous. Assurez-vous d'avoir reçu tous les composants et contactez Dell si un élément est manquant. REMARQUE: Certains composants peuvent être optionnels et peuvent ne pas être livrés avec votre moniteur. Certaines fonctionnalités peuvent ne pas être disponibles dans certains pays. Écran Piles de la & télécommande (AAA x 2) Stylet x 26 | À propos de votre écran (Télécommande & porte-stylet) x 3 Serre-câble x 3 Câble d'alimentation (varie selon le pays) Câble d'alimentation pour raccorder un système Optiplex à l'écran (voir Optiplex (Optionnel)) Câble amont USB 3.0 (active les ports USB sur l'écran) Câble DP (DP vers DP) Câble VGA Câble HDMI p. 69

• Instructions de téléchargement du logiciel pour tableau blanc Flatfrog

• Informations de sécurité, environnementales et réglementaires

• Guide de configuration rapideÀ propos de votre écran | 7 Caractéristiques du produit L'écran Dell C7520QT dispose d'une matrice active, d'un transistor en couches minces (TFT), d'un écran à cristaux liquides (LCD) et d'un rétroéclairage LED. Les caractéristiques de l'écran comprennent:

• Affichage de la zone active 189,273 cm (74,52 pouces) (Mesuré en diagonale), résolution 3840 x 2160 (rapport d'aspect 16:9), plus prise en charge du plein écran pour les résolutions inférieures.

• Trous de montage VESA™ (Video Electronics Standards Association) 400 x 400 mm.

• Capacité Plug and Play si votre système le prend en charge.

• Réglages de l'affichage à l'écran (OSD) pour faciliter la configuration et l'optimisation de l'écran.

• Emplacement de verrou de sécurité.

• Prend en charge la capacité de gestion des ressources.

• Verre sans arsenic et sans mercure uniquement pour le panneau.

• 0.3 W d'alimentation en mode veille.

• Configuration facile avec Micro PC Dell Optiplex (Micro-facteur de forme).

avec jusqu'à 20 points et 4 stylets.

• Optimisez le confort oculaire avec un écran sans scintillement.

• Les effets possibles à long terme de l'émission de lumière bleue depuis l'écran comprennent les dommages aux yeux, dont la fatigue oculaire ou la tension oculaire numérique. La fonction ComfortView est conçue pour réduire le niveau de lumière bleue émise par l'écran afin d'optimiser le confort oculaire.8 | À propos de votre écran Identification des pièces et des commandes Vue avant

Étiquette Description 1 Touche tactile du déroulement de l'écran 2 Lentille IR 3 Bouton marche/arrêt 4 Indicateur LED d’alimentation 5 Touche tactile Lanceur OSD (Pour plus d'informations, consultez Utilisation de l'écran)À propos de votre écran | 9 Vue arrière

Flat Panel Monitor / Monitor Plano Pane l / Monite ur à écran plat / 液晶顯示 器 Model No. / N° de Modelo / Numéro de modèle /型號: C7520QTt Input Rating / Entrada / Daya Tegangan / Tension d’entrée: 100-240V ~ 5 0/60Hz 5.5 A 輸入電源:交流電壓 100-240伏特, 5.5 安培, 50/60赫茲 Output Rating / Valores nominales de salid a / Nilai A rus Outpu / Puissance de sortie: 100-240V ~ 50/60Hz 2 A 輸出電源:交流電壓 100-240伏特, 2 安培, 50/60赫茲 Удельная мощность рабочего режима - 0,00X Вт/см2 Потребляемая мощность изделием в режиме ожидания -0,XX Вт Потребляемая мощность изделием в выключенном режиме - 0,XX Вт Consumo de energía en operación: XX.XX Wh Made in China / Fabricado en China / Fabriqué en Chine / Сделано в Китае / 製造地:中國 警語:使用過度恐傷害視力신청인：Wistron Corporation (For Korea) Wistron InfoComm (Zhongshan) Corporation Linhai Branch제조자: Wistron InfoComm (Zhongshan) Corporation Linhai BranchA/S 연락처:080-854-0066제조국: 중국CAN ICES-3 (B)/NMB-3(B)R43004 RoHS И005-19 ID XXXXXXXXXX Apparatet må tilkoples jordet stikkontakt.Apparaten skall anslutas till jordat uttag.Apparatets stikprop skal tilsluttes en stikkontakt med jord, som giver forbindelse til stikproppens jord.Laite on liitettävä suojakoskettimilla varustettuun pistorasiaan. Address for EU Only: Raheen Business Park Limerick Ireland www.dell.com XXXXXXXX-XXXXX X-REM-WT1-C7520QTt ID XXXXXXXXXX XXXXXX-XX IS 13252 (Part 1)/ IEC 60950-1 R-41071650 www.bis.gov.in Étiquette Description Utiliser 1 Poignée x 4 Utilisées pour déplacer l'écran. 2 Trous de montage VESA (400 x400 mm) Pour monter l'écran. 3 Emplacement du verrou de sécurité Sécurise Optiplex avec un verrou de câble de sécurité (vendu séparément). 4 Support Optiplex Utilisé pour maintenir un PC Optiplex à micro-facteur de forme. 5 Numéro de série, étiquette de service et site Web Consultez cette étiquette si vous devez contacter Dell pour obtenir une assistance technique. 6 Code-barres, numéro de série et étiquette de marquage de service 7 Étiquette réglementaire Liste des étiquettes réglementaires approuvées. 8 CA vers Optiplex (optionnel) Alimentation CA vers l'adaptateur secteur Optiplex. 9 Connecteur d'alimentation CA Pour connecter le câble d'alimentation de l'écran.10 | À propos de votre écran Vue de côté

Étiquette Description Utilisation 1a connecteur HDMI 1 Connectez votre ordinateur avec un câble HDMI.1b connecteur HDMI 2 1c connecteur HDMI 3 2 Connecteur DP Connectez votre ordinateur avec un câble DP. 3 Connecteur VGA Connectez votre ordinateur avec un câble VGA. 4 Port d'entrée ligne audio Entrée audio analogique (deux canaux). 5 Port de sortie ligne audio Connectez-vous à des périphériques audio externes. Prend en charge uniquement l'audio 2 canaux. REMARQUE: Le port de sortie ligne audio ne prend pas en charge les casques. 6 Ports USB 3.0 amont (3) Connectez le câble USB fourni avec votre écran à l'ordinateur. Une fois ce câble connecté, vous pouvez utiliser les connecteurs USB aval de l'écran et la fonction écran tactile.À propos de votre écran | 11 7 Ports USB 3.0 aval (3) Connectez votre périphérique USB. Vous ne pouvez utiliser ce connecteur qu'après avoir connecté le câble USB à l'ordinateur et au connecteur USB amont de l'écran. 8 Port de chargement USB USB 3.0 avec 10 W avec capacité de chargement BC1.2 à 2A (max). 9 Connecteur RS232 Gestion à distance et contrôle de l'affichage via RS232 10 Connecteur RJ-45 Gestion réseau à distance et contrôle de l'affichage via RJ-

Sources d'entrée et appairage USB CEC Sources d'entrée USBamont

Étiquette Description 1, 2 Haut-parleurs 3 Bouton marche/arrêt12 | À propos de votre écran Spécifications d'affichage Type d'écran Matrice active - TFT LCD Type de panneau Commutation dans le plan Technologie Rapport d'aspect 16:9 Dimensions de l'image visible Diagonale 189,273 cm (74,52 pouces) Zone active Horizontale 1649,664 mm (64,95 pouces) Verticale 927,936 mm (36,53 pouces) Zone 1530323,4 mm

Pas de pixel 0,429 mm x 0,429 mm Pixels par pouce (PPI) 59 Angle de vue Horizontal 178° (standard) Vertical 178° (typique) Luminosité du panneau 350 cd/m² (standard) Rapport de contraste 1200 à 1 (standard) Revêtement d'écran 9H, Anti-salissure, Anti-reflet Temps de réponse 8 ms standard (G à G), 12 ms maximum (G à G) Profondeur de couleurs 1,07 milliard de couleurs Gamme de couleurs NTSC ( 72%) Connectivité •1 x DP 1.2

• 4 x ports USB 3.0 aval (1 USB avec BC1.2 capacité de chargement à 2 A (max))

• 3 x ports USB 3.0 amont

• 1 x sortie ligne audio 2.0 analogique (prise 3,5mm)

• 1 x entrée ligne audio 2.0 analogique (prise 3,5mm)

• 1 x RS232 Largeur de la bordure (du bord de l'écran jusqu'à la zone active) 42,75 mm (Haut) 42,69 mm (Gauche/Droite) 46,75 mm (Bas)À propos de votre écran | 13 Type tactile InGlass Touch Technology

Méthode de saisie Doigt nu et stylet Interface Compatible USB HID Point tactile Tactile jusqu'à 20 points Jusqu'à 4 stylets REMARQUE: Compatible différenciation tactile, stylet et gomme (fonctionnalité sous réserve d'application). Système d'exploitation pris en charge Système d'exploitation Version Tactile Stylet Gomme Windows 7 Pro et Ultimate 20 4 1 8, 8,1 20 4 1

Chorme OS Linux version de noyau 3.15 (3.10) ou ultérieure

20 4 (0) 1 (0) Android 4.4 (KitKat) avec noyau Linux 3.15 (3.10) ou ultérieur

20 4 (0) 1 (0) Autre système d'exploitation basé sur Linux Noyau Linux 3.15 ou ultérieur 20 4 1 macOS 10.10, 10.11 1 (souris

La fonctionnalité du noyau Linux a été vérifiée sur Ubuntu 14.04 et Debian 8. La fonctionnalité de Chrome OS et d'Android avec le noyau Linux 3.15 nécessite confirmation.

Émulation de la souris en mode paysage. Le tactile multipoint complet nécessite des pilotes supplémentaires sur le système hôte. Précision d'entrée du capteur tactile Std

Unité Précision d'entrée du capteur tactile Zone centrale

1,0 1,5 mm Zone périphérique

Précision moyenne à la zone d'entrée spécifiée.

Précision de 95 centiles de la zone d'entrée spécifiée.

>20 mm à partir du bord de la zone tactile active

>20 mm à partir du bord de la zone tactile active Veuillez noter que la précision d'entrée du capteur tactile est définie par rapport à la zone tactile active telle que définie dans le schéma de référence (présenté en 8.1). La précision globale du système (coordonnées tactiles par rapport aux coordonnées d'affichage) est directement affectée par les tolérances d'assemblage en intégration.14 | À propos de votre écran Spécifications de résolution Plage de balayage horizontal 30 kHz à 140 kHz (DP/HDMI) Plage de balayage vertical 24 Hz à 75 Hz (DP/HDMI) Résolution maximale prédéfinie 3840 x 2160 à 60 Hz Capacités d'affichage vidéo (Lecture DP & HDMI) 480p, 576p, 720p, 1080i, 1080p, 2160p REMARQUE: la résolution d'entrée VGA prise en charge est 1920 x 1080 uniquement. Modes d'affichage prédéfinis Mode d'affichage Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge de pixels (MHz) Polarité de synchronisation (Horizontale/ Verticale) 720 x 400 31,5 70,0 28,3 -/+ 640 x 480 31,5 60,0 25,2 -/- 640 x 480 37,5 75,0 31,5 -/- 800 x 600 37,9 60,0 40,0 +/+ 800 x 600 46,9 75,0 49,5 +/+ 1024 x 768 48,4 60,0 65,0 -/- 1024 x 768 60,0 75,0 78,8 +/+ 1152 x 864 67,5 75,0 108,0 +/+ 1280 x 800 49,3 60,0 71,0 +/+ 1280 x 1024 64,0 60,0 108,0 +/+ 1280 x 1024 80,0 75,0 135,0 +/+ 1600 x 1200 75,0 60,0 162,0 -/+ 1920 x 1080 67,5 60,0 193,5 +/+ 2048 x 1152 71,6 60,0 197,0 +/- 2560 x 1440 88,8 60,0 241,5 +/- 3840 x 2160 65,68 30,0 262,75 +/+ 3840 x 2160 133,313 60,0 533,25 +/+À propos de votre écran | 15 Spécifications électriques Signaux d'entrée vidéo •Signal vidéo numérique pour chaque ligne diérentielle Par ligne diérentielle à une impédance de 100ohms

• Prise en charge des signaux DP/HDMI/VGA en entrée Tension/fréquence/courant d'entrée 100-240 V CA / 50 ou 60 Hz ± 3 Hz / 5,5 A (maximum) Tension/fréquence/courant de sortie 100-240 V CA / 50 ou 60 Hz ± 3 Hz / 2 A (maximum) Courant d'appel 120 V: 42 A (Max.) à 0 °C (démarrage à froid) 240 V: 80 A (Max.) à 0 °C (démarrage à froid) Caractéristiques physiques Type de connecteur •Connecteur DP

• port de chargement USB - fournit une alimentation jusqu’à 5 V (max 2 A) pour les appareils connectés

• Connecteur RS232 Type de câble de signal (dans boîte) Câble DP, 3 m Câble HDMI, 3 m Câble VGA, 3 m Câble USB 3.0, 3 m Câble d’alimentation Optiplex, 1 m Dimensions Hauteur 1017,44 mm (40,06 pouces) Largeur 1735,02 mm (68,31 pouces) Profondeur 79,1 mm (3,11 pouces) Poids Poids avec emballage 76 kg (167,55 lb) Poids sans emballage 64 kg (141,10 lb)16 | À propos de votre écran Caractéristiques environnementales Normes compatibles Compatible RoHS oui Température En fonctionnement 0 °C à 40 °C (32 °F à 104 °F) Hors fonctionnement –20 °C à 60 °C (–4 °F à 140 °F) Humidité En fonctionnement 10% à 80% (sans condensation) Hors fonctionnement 5% à 90% (sans condensation) Altitude En fonctionnement 5000 m (16404 pi) (maximum) Hors fonctionnement 12192 m (40000 pi) (maximum) Dissipation thermique 921,89 BTU/heure (maximum) 546,30 BTU/heure (standard)À propos de votre écran | 17 Modes de gestion de l'alimentation Si vous avez une carte vidéo ou un logiciel-compatible DPM de VESA installé(e) sur votre PC, l'écran peut réduire automatiquement sa consommation électrique lorsqu'il n'est pas utilisé. Ceci est appelé le mode économie d'énergie*. Si l'ordinateur détecte une entrée provenant du clavier, de la souris ou d'autres périphériques d'entrée, l'écran reprend automatiquement son fonctionnement. Le tableau suivant présente la consommation électrique et la signalisation de cette fonction d'économie d'énergie automatique. Modes VESA Synchronisa- tion horizon- tale Synchronisa- tion verticale Vidéo Indicateur d'alimentation Consommation électrique Fonctionnement normal Actif Actif Actif Blanc 270 W (maximum)** 160 W (standard) Mode arrêt actif Inactif Inactif Arrêt Blanc (Brillant) Moins de 0.3 W Éteindre - - - Arrêt Moins de 0.3 W L'OSD fonctionne uniquement en mode de fonctionnement normal. Si vous appuyez sur n'importe quel bouton en mode arrêt actif, le message suivant s'affiche: Dell 75 Monitor Aucun signal HDMI 1 de votre périphérique. Appuyez une touche du clavier ou déplacer la souris pour le réveiller. S’il n’y a pas d’achage, appuyez le bouton du moniteur à nouveau pour sélectionner la source d’entrée correcte. C7520QT *La consommation électrique nulle en mode ARRÊT ne peut être obtenue qu'en débranchant le câble principal AC de l'écran. **Consommation électrique maximale avec luminosité maximale. Activez l'ordinateur et l'écran pour accéder à l'OSD.18 | À propos de votre écran Affectation des broches Connecteur DP Numéro de broche Côté20 broches ducâble de signal connecté 1 ML3(n) 2 GND 3 ML3(p) 4 ML2(n) 5 GND 6 ML2(p) 7 ML1(u) 8 GND 9 ML1(p) 10 ML0(n) 11 GND 12 ML0(p) 13 CONFIG1/(GND) 14 CONFIG2/(GND) 15 CANAL AUX (p) 16 Détection Câble_DP 17 CANAL AUX (n) 18 Détection branchement à chaud 19 GND 20 ALIM_DP +3,3VÀ propos de votre écran | 19 Connecteur VGA Numéro de broche Côté 15 broches ducâble de signal connecté 1 Vidéo-Rouge 2 Vidéo-Vert 3 Vidéo-Bleu 4 NC 5 Auto-test 6 GND-R 7 GND-V 8 GND-B 9 Ordinateur 5V / 3,3V 10 GND-sync 11 GND 12 Données DDC 13 Synchro H 14 Synchro V 15 Horloge DDC20 | À propos de votre écran Connecteur HDMI Numéro de broche Côté 19 broches ducâble de signal connecté

12 HORLOGE TMDS- 13 CEC 14 Réservé (N.C. sur l'appareil) 15 HORLOGE DDC (SCL) 16 DONNÉES DDC (SDA) 17 Mise à la terre DDC/CEC 18 ALIMENTATION +5 V 19 DÉTECTION BRANCHEMENT À CHAUDÀ propos de votre écran | 21 Connecteur RS232 Numéro de broche Côté 9 broches ducâble de signal connecté

7 Non utilisé 8 Non utilisé 9 -22 | À propos de votre écran Connecteur RJ-45 Numéro de broche Côté 12 broches ducâble de signal connecté 1 D+ 2 RCT 3 D- 4 D+ 5 RCT 6 D- 7 GND 8 GND 9 LED2_Y+ 10 LED2_Y- 11 LED2_G+ 12 LED2_G-À propos de votre écran | 23 Universal Serial Bus (USB) Cette section vous fournit des informations sur les ports USB disponibles sur votre écran. Votre ordinateur dispose des ports USB suivants:

• 4 USB 3.0 aval (1 Port de chargement USB) REMARQUE: Les ports USB de l'écran ne fonctionnent que lorsque l'écran est allumé ou en mode économie d'énergie. Si vous éteignez l'écran puis le rallumez, les périphériques connectés peuvent prendre quelques secondes pour reprendre leur fonctionnement normal. Vitesse de transfert Débit de données Consommation électrique SuperSpeed 5 Gbps 4,5W (Max., chaque port) Haute vitesse 480 Mb/s 4,5 W (Max., chaque port) Pleine vitesse 12 Mb/s 4,5 W (Max., chaque port) USB 3.0 port amont USB 3.0 portaval Numéro de broche Nom du signal Numéro de broche Nom du signal 1 VBUS 1 VBUS 2 D- 2 D- 3 D+ 3 D+ 4 GND 4 GND 5 StdB_SSTX- 5 StdA_SSRX- 6 StdB_SSTX+ 6 StdA_SSRX+

7 GND_DRAIN 7 GND_DRAIN

8 StdB_SSRX- 8 StdA_SSTX- 9 StdB_SSRX+ 9 StdA_SSTX+ Interpréteur de commandes Protection Interpréteur de commandes Protection24 | À propos de votre écran Plug and Play Vous pouvez installer l'écran dans n'importe quel système compatible Plug and Play. L'écran fournit automatiquement au système informatique ses données d'identification d'affichage étendu (EDID) à l'aide des protocoles DDC (canal des données de l'écran) pour que l'ordinateur puisse se configurer et optimiser les paramètres d'affichage. La plupart des installations d'écrans sont automatiques;vous pouvez sélectionner des paramètres différents si vous le souhaitez. Pour plus d'informations sur la modification des réglages de l'écran, consultez Utilisation de l'écran. Politique relative à la qualité et aux pixels des écrans LCD Pendant le processus de fabrication des écrans LCD, il n'est pas rare qu'un ou plusieurs pixels deviennent fixes dans un état non changeant. Ils sont difficiles à voir et n'affectent ni la qualité ni l'utilisation de l'écran. Pour plus d'informations sur la politique relative aux pixels des écrans LCD, consultez le site de support Dell à l'adresse: http://www.dell.com/support/monitors.Configuration de l'écran | 25 Configuration de l'écran Connexion de votre écran

AVERTISSEMENT: Avant de commencer l'une des procédures de cette section,

suivez les Consignes de sécurité. Pour connecter votre écran à l'ordinateur:

1. Éteignez votre ordinateur.

2. Connectez le câble HDMI/DP/VGA/USB depuis votre écran versl'ordinateur.

3. Allumez votre écran.

4. Sélectionnez la source d'entrée correcte dans le menu OSD de l'écran et allumez votre

ordinateur. Optiplex (Optionnel) Fixation de l’Optiplex

1. Retirez le couvercle du câble.

2. Ouvrez le carton, puis retirez le support de

3. Insérez le PC Optiplex et l’adaptateur électrique

dans les compartiments correspondants.26 | Configuration de l'écran

• Faites coulisser le support Optiplex pour le remet- tre dans l'écran. Connexion PC externe Connexion du câble USB USB USB REMARQUE: Consultez la section sur la source d'entrée et l'appairage USB.Configuration de l'écran | 27 Connexion du câble HDMI HDMI HDMI Connexion du câble DP

Connexion du câble VGA VGA VGA28 | Configuration de l'écran Connexion de l'Optiplex Connexion du câble HDMI HDMI1 USB 1 Connexion du câble DP

1. Installez la plaque murale sur le mur.

2. Placez le panneau d'affichage sur un coussin ou un linge doux sur une table plane et stable.

3. Fixez les supports de montage du kit de montage mural sur l'écran.

4. Installez l'écran sur la plaque murale.

5. Assurez-vous que l'écran est monté verticalement sans inclinaison vers l'avant ou vers l'arrière

et qu'un niveau est utilisé pour aider au montage de l'écran. REMARQUE:

• N’essayez pas d’effectuer vous-même le montage mural de l’écran tactile. Il doit être installé par des installateurs qualifiés.

• Le support mural recommandé pour cet écran se trouve sur le site Web de support Dell à l’adresse dell.com/support. REMARQUE: À utiliser uniquement avec un support de montage mural homologué UL ou CSA ou GS avec la capacité de poids/charge minimum du produit.Configuration de l'écran | 31 Télécommande

Appuyez pour déplacer la sélection vers la gauche dans le menu OSD.

Appuyez pour déplacer la sélection vers le bas dans le menu OSD.

Appuyez pour activer le menu OSD.

Appuyez pour diminuer la luminosité.

Appuyez pour diminuer le volume.

Appuyez pour activer/désactiver la fonction muet.

10. Modes prédéfinis

Affiche des informations sur les modes prédéfinis.

Appuyez pour déplacer la sélection vers la droite dans le menu OSD.

Confirmez une entrée ou une sélection.

Appuyez pour quitter le menu.

Appuyez pour augmenter la luminosité.

Appuyez pour augmenter le volume.

Allumez ou éteignez cet écran.

Sélectionnez la source d'entrée. Appuyez sur le bouton ou pour sélectionner parmi VGA, DP, HDMI 1, HDMI 2 ou HDMI 3. Appuyez sur le bouton pour confirmer et quitter.

Appuyez pour déplacer la sélection vers le haut dans le menu OSD.32 | Configuration de l'écran Insertion des piles dans la télécommande La télécommande est alimentée par deux piles 1,5V AAA. Pour installer ou remplacer les piles:

1. Appuyez puis faites coulisser le couvercle pour l'ouvrir.

2. Alignez les piles conformément aux indications (+) et (–) à l'intérieur du compartiment des

3. Remettez le couvercle.

ATTENTION: L'utilisation incorrecte des piles peut entraîner des fuites ou une explosion. Assurez-vous de suivre ces instructions:

• Placez les piles «AAA» en faisant correspondre les signes (+) et (–) sur chaque pile avec les signes (+) and (–) du compartiment des piles.

• Ne mélangez pas les types de piles.

• Ne combinez pas des piles neuves et des piles usagées. Cela provoque une réduction de la durée de vie ou une fuite des piles.

• Retirez immédiatement les piles déchargées pour empêcher les fuites de liquide dans le compartiment des piles. Ne touchez pas l'acide apparent des piles, car il peut endommager votre peau. REMARQUE: Si vous n'avez pas l'intention d'utiliser la télécommande pendant une durée prolongée, retirez les piles. Manipulation de la télécommande

• Ne lui faites pas subir de chocs importants.

• Ne laissez pas de l'eau ou d'autres liquides éclabousser la télécommande. Si la télécom- mande est mouillée, essuyez-la immédiatement.

• Évitez de l'exposer à la chaleur et à la vapeur.

• Sauf pour installer les piles, n'ouvrez pas la télécommande.Configuration de l'écran | 33 Plage de fonctionnement de la télécommande Dirigez la partie supérieure de la télécommande vers le capteur de la télécommande de l'écran LCD pendant l'actionnement du bouton. Utilisez la télécommande à une distance d'environ 7m du capteur de télécommande ou à un angle horizontal et vertical de moins de 22,5° à une distance d'environ 7m. REMARQUE: La télécommande peut ne pas fonctionner correctement si le capteur de la télécommande de l'écran est exposé à la lumière directe du soleil, en cas d'éclairement important ou en présence d'un obstacle dans la trajectoire de transmission du signal. 22.5° 22.5°34 | Utilisation de l'écran Utilisation de l'écran Mise en marche de l'écran Appuyez sur le bouton Alimentation pour allumer et éteindre l'écran. La LED blanche indique que l'écran est allumé et totalement fonctionnel. Une LED blanche brillante indique le mode économie d'énergie DPMS. Lanceur OSD tactile Cet écran dispose de fonctionnalités OSD tactiles. Appuyez sur la touche tactile du lanceur OSD pour accéder aux fonctionnalités.Utilisation de l'écran | 35 Utilisation du lanceur de commandes tactiles Utilisez les icônes des commandes tactiles à l'avant de l'écran pour ajuster les caractéristiques de l'image affichée. Lorsque vous utilisez ces icônes pour ajuster les commandes, un menu OSD affiche les valeurs numériques des caractéristiques lorsqu'elles changent.

Le tableau suivant décrit les icônes des commandes tactiles: Icônes des commandes tactiles Description

Écran Éteint Utilisez cette icône pour que l'écran soit noir ou blanc. Accédez au menu pour sélectionner la couleur de l'écran éteint. Utilisez la touche tactile pour restaurer l'écran.

Suspendre Pour figer un écran en appuyant/activant. Utilisez la touche tactile pour restaurer l'écran.

Déroulement de l'écran Déroulement de l'écran vous permet d'atteindre facilement le haut de l'image. Utilisez la touche tactile pour restaurer l'écran.

Modes prédéfinis Utilisez cette icône pour choisir parmi une liste de modes de couleursprédéfinis.

Source d'entrée Utilisez cette icône pour choisir parmi une liste de sources d'entrée.

Menu Utilisez cette icône de menu pour lancer l'affichage à l'écran (OSD) et sélectionner le menu OSD. Voir Accès au système de menus.

Quitter Utilisez cette icône pour retourner au menu principal ou quitter le menu OSD principal.36 | Utilisation de l'écran Utilisation de la fonction de verrouillage OSD

1. Appuyez sur la touche du lanceur OSD.

2. Appuyez et maintenez enfoncé pendant 5 secondes. Vous pouvez voir l’option de

sélection suivante : Dell 75 MonitorC7520QTSélectionner une option : Le tableau suivant décrit les icônes des commandes tactiles: Icônes des commandes tactiles Description

Verrouillage du menu OSD Utilisez cette icône pour verrouiller le fonctionnement du menu OSD.

Verrouillage du bouton de mise hors tension Utilisez cette icône pour verrouiller le bouton d’alimentation afin d’empêcher la mise hors tension.

Verrouillage du menu OSD et du bouton d’alimentation Utilisez cette icône pour verrouiller le menu OSD et le bouton d’alimentation afin d’empêcher la mise hors tension.

Diagnostics intégrés Utilisez cette icône pour exécuter les diagnostics intégrés, voir Diagnostics intégrés.Utilisation de l'écran | 37

3. Appuyez et maintenez enfoncé pendant 5 secondes, appuyez sur pour déverrouiller.

Dell 75 Monitor C7520QT Sélectionner une option :38 | Utilisation de l'écran Utilisation du menu à l'écran (OSD) Accès au système de menus REMARQUE: Les modifications effectuées à l'aide du menu OSD sont automatiquement enregistrées si vousvous déplacez dans un autre menu OSD, quittez le menu OSD ou attendez que le menu OSD disparaisse. 1 Appuyez sur l'icône de la télécommande ou la touche tactile Lanceur OSD pour lancer le menu OSD. 75% 75% Dell 75 Monitor Luminosité/ContrasteDiversCouleurAchageSource entréeRéglage autoAudio Menu Personnaliser Utilisez les icônes pour régler les paramètres de l'image. Icône de contrôle tactile Description

Haut Bas Utilisez les icônes Haut (augmenter) et Bas (diminuer) pour régler les éléments dans le menu OSD.

Gauche droite Utilisez les icônes Gauche (diminuer) et Droite (augmenter) pour régler les éléments dans le menu OSD.

Utilisez l'icône OK pour confirmer votre sélection.

Retour Utilisez l'icône Retour pour retourner au menu précédent.Utilisation de l'écran | 39 Commande OSD tactile Icône Menu et sous-menus Description Luminosité/Contraste Utilisez ce menu pour activer Luminosité/Contraste Luminosité/Contraste. 75% 75% Dell 75 Monitor Luminosité/ContrasteDiversCouleurAchageSource entréeRéglage autoAudio Menu Personnaliser Luminosité Luminosité règle la luminosité du rétroéclairage (minimum 0; maximum 100). Appuyez sur l'icône pour augmenter la luminosité. Appuyez sur l'icône pour diminuer la luminosité. Contraste Réglez d'abord la Luminosité puis réglez le Contraste uniquement si un réglage supplémentaire est nécessaire. Appuyez sur l'icône pour augmenter le contraste et appuyez sur l'icône pour diminuer le contraste (entre 0 et 100). Le contraste ajuste la différence entre l'obscurité et la clarté à l'écran.40 | Utilisation de l'écran Icône Menu et sous-menus Description Réglage automatique Même si votre ordinateur reconnaît votre écran au démarrage, la fonction Réglage automatique optimise les paramètres d'affichage pour une utilisation avec votre configuration spécifique. Réglage automatique permet à l'écran de s'adapter automatiquement au signal vidéo entrant. Après avoir utilisé Réglage automatique, vous pouvez affiner le réglage de votre écran avec les commandes Horloge de pixels (approximatif) et Phase (fin) dans le menu Écran . Dell 75 Monitor Appuyez sur pour régler l'écran automatiquement. Luminosité/Contraste Divers Couleur Achage Source entrée Réglage auto Audio Menu Personnaliser La boîte de dialogue suivante apparaît sur un écran noir lorsque l'affichage s'adapte automatiquement à l'entrée en cours: Ajustement Auto en Cours… REMARQUE: Dans la plupart des cas, Réglage automatique fournit la meilleure image pour votre configuration. REMARQUE: La fonction Réglage automatique n'est disponible que lorsque votre écran est connecté avec le câble VGA.Utilisation de l'écran | 41 Icône Menu et sous-menus Description Source d'entrée Utilisez le menu Source d'entrée pour sélectionner entre les différentes entrées vidéo connectées à votre écran. Dell 75 Monitor VGA

HDMI 1 Sur HDMI 2 HDMI 3 Sélection auto Réinit. source entrée Luminosité/Contraste Divers Couleur Achage Source entrée Réglage auto Audio Menu Personnaliser VGA Sélectionnez l'entrée VGA lorsque vous utilisez le connecteur VGA. DP Sélectionnez l'entrée DP lorsque vous utilisez le connecteur DP (DisplayPort). HDMI 1 Sélectionnez l'entrée HDMI 1 lorsque vous utilisez le connecteur HDMI 1. HDMI 2 Sélectionnez l'entrée HDMI 2 lorsque vous utilisez le connecteur HDMI 2. HDMI 3 Sélectionnez l'entrée HDMI 3 lorsque vous utilisez le connecteur HDMI 3. Sélection automatique Sélectionnez Sélection automatique, l'écran recherche les sources d'entrée disponibles. Réinitialiser source d'entrée Réinitialise les paramètres Source d'entrée de votre écran aux valeurs d'usine par défaut. Couleur Utilisez le menu Couleur pour ajuster le mode de réglage des couleurs. Dell 75 Monitor Modes de préréglage Format entrée couleurs Réinit. couleur Standard RGB Luminosité/Contraste Divers Couleur Achage Source entrée Réglage auto Audio Menu Personnaliser42 | Utilisation de l'écran Icône Menu et sous-menus Description Modes prédéfinis Lorsque vous sélectionnez Modes prédéfinis, vous pouvez choisir Standard, ComfortView, Temp. de couleur ou Couleur personnalisée dans la liste. Dell 75 Monitor Modes de préréglage Format entrée couleurs Réinit. couleur Standard Temp. de couleur Couleur Perso ComfortView Luminosité/Contraste Divers Couleur Achage Source entrée Réglage auto Audio Menu Personnaliser

• Standard: Paramètres de couleur par défaut. Il s'agit du mode prédéni par défaut.

• ComfortView: Réduit le niveau de lumière bleue émise par l’écran pour rendre la visualisation plus confortable vos yeux. REMARQUE: Pour réduire le risque de fatigue oculaire et de douleurs au niveau du cou/des bras/du dos/ des épaules en cas d’utilisation de l’écran pendant des périodes prolongées, nous vous conseillons de:

• Positionner l’écran à environ 20 à 28 pouces (50 à 70 cm) de vos yeux.

• Cligner fréquemment des yeux pour humidifier ou réhumidifier vos yeux lorsque vous travaillez avec l’écran.

• Prendre des pauses régulières et fréquentes de 20minutes toutes les 2heures.

• Détourner le regard de votre écran et de fixer un objet distant à 20pieds pendant au moins 20secondes lors des pauses.

• Faire des étirements pour soulager la tension dans le cou/les bras/le dos/les épaules pendant les pauses.

• Temp. de couleur: L’écran apparaît plus chaud avec une teinte rouge/jaune et un curseur réglé à 5000K ou plus froid avec une teinte bleue et un curseur réglé à 10000K.

• Couleur personnalisée: Vous permet de régler manuellement les paramètres de couleur. Appuyez sur les icônes et pour régler les valeurs Rouge, Vert et Bleu et créer votre propre mode de couleur prédéfini.Utilisation de l'écran | 43 Icône Menu et sous-menus Description Format de couleur d'entrée Vous permet de régler le mode d'entrée vidéo sur:

• RVB: Sélectionnez cette option si votre écran est connecté à un ordinateur (ou un lecteur DVD) avec le câble HDMI, DP ou VGA.

• YPbPr: Sélectionnez cette option si votre lecteur DVD prend uniquement en charge la sortie YPbPr. Dell 75 Monitor Modes de préréglage Format entrée couleurs Réinit. couleur RGB YPbPr Luminosité/Contraste Divers Couleur Achage Source entrée Réglage auto Audio Menu Personnaliser Réinitialiser couleur Réinitialise les réglages de couleur de votre écran aux valeurs d'usine par défaut.44 | Utilisation de l'écran Icône Menu et sous-menus Description Écran Utilisez le menu Écran pour régler l'image. Dell 75 Monitor Proportions Position horizontale Large 16:9 Position verticale Finesse

Horloge pixel Phase Réinit. achage Luminosité/Contraste Divers Couleur Achage Source entrée Réglage auto Audio Menu Personnaliser Rapport d'aspect Réglez le rapport d'image sur Large 16:9, 4:3 ou 5:4. Position horizontale Utilisez ou pour ajuster l'image à gauche ou à droite. Le minimum est «0» (-). Le maximum est «100» (+). Position verticale Utilisez ou pour ajuster l'image en haut ou en bas. Le minimum est «0» (-). Le maximum est «100» (+). REMARQUE: Les réglages Position horizontale et Position verticale ne sont disponibles que pour l'entrée «VGA»". Netteté Rend l'image plus nette ou plus douce. Utilisez ou pour régler la netteté de «0» à «100». Horloge de pixels Les réglages Phase et Horloge de pixels vous permettent de régler votre écran selon vos préférences. Utilisez les icônes ou pour un réglage permettant d'obtenir la meilleure qualitéd'image. REMARQUE: Les réglages de l'horloge de pixels ne sont disponibles que pour l'entrée «VGA». Phase Si des résultats satisfaisants ne sont pas obtenus avec le réglage Phase , utilisez le réglage Horloge de pixels (approximatif) puis utilisez à nouveau Phase (fin). REMARQUE: Les réglages de phase ne sont disponibles que pour l'entrée «VGA».Utilisation de l'écran | 45 Icône Menu et sous-menus Description Réinitialiser affichage Restaure les paramètres d'affichage aux valeurs d'usine par défaut. Audio Luminosité/Contraste Divers Couleur Achage Source entrée Dell 75 Monitor Réglage auto Audio Menu Personnaliser Volume Source audio Haut-parleur

HDMI 1 Réinit. audio Sur Volume Vous permet de régler le niveau de volume de la source audio. Utilisez ou pour régler le niveau du volume de «0» à «100». Source audio Vous permet de régler la source audio sur Audio PC ou HDMI/DP. Haut-parleur Vous permet d'activer ou de désactiver la fonction Haut- parleur . Réinitialiser audio Sélectionnez cette option pour restaurer les paramètres audio par défaut. Menu Sélectionnez cette option pour régler les paramètres de l'OSD, tels que la langue de l'OSD, la durée pendant laquelle le menu reste à l'écran, etc. Dell 75 Monitor Langue Transparence Minuterie Français

20 s Réinit. menu Luminosité/Contraste Divers Couleur Achage Source entrée Réglage auto Audio Menu Personnaliser46 | Utilisation de l'écran Icône Menu et sous-menus Description Langue Réglez l'affichage OSD sur l'une des huit langues. (anglais, espagnol, français, allemand, portugais brésilien, russe, chinois simplifié ou japonais). Transparence Sélectionnez cette option pour modifier la transparence du menu à l'aide des icônes et (min. 0 / max. 100). Minuterie Délai de maintien OSD: Définit la durée pendant laquelle l'OSD reste actif après avoir appuyé sur un bouton. Utilisez les icônes et pour régler le curseur par incréments d'1 seconde, de 5 à 60 secondes. Réinitialiser menu Restaure les paramètres du menu aux valeurs d'usine par défaut. Personnaliser Dell 75 Monitor LED bouton d'alimentation USB Niv liste déroulante écr Activé quand actif Désactivé durant veille 1/2 écran Veille moniteur Sur Couleur d'écran non conforme blanc Sortie de veille tactile Eteint Personnaliser la réinitialisation Luminosité/Contraste Divers Couleur Achage Source entrée Réglage auto Audio Menu Personnaliser LED du bouton d'alimentation Vous permet de définir l'état du voyant d'alimentation pour économiser l'énergie. USB Vous permet d'activer ou de désactiver la fonction USB pendant que l'écran est en mode veille. REMARQUE: USB activé/désactivé en mode veille n'est disponible que lorsque le câble USB amont est débranché. Cette option est grisée lorsque le câble USB amont est branché. Veille moniteur Sélectionnez Désactiver pour désactiver cette fonction. Niveau de déroulement de l'écran Vous permet de définir le niveau de déroulement de l'écran pour que vous puissiez atteindre le haut de l'image. Options de niveau de déroulement: - 1/2 écran - 1/3 écran - 2/3 écranUtilisation de l'écran | 47 Icône Menu et sous-menus Description Couleur de l'écran éteint Vous permet de régler la Couleur de l'écran éteint sur Blanc ou Noir. Sortie du mode veille tactile Sélectionnez Activer pour activer cette fonction. Réinitialiser Personna- lisation Restaure les touches de raccourci aux valeurs d'usine par défaut. Autre Dell 75 MonitorDCC/CIFirmware Sur HDMI CECEteintCondtionnement LCDEteintM2T101Réinit. autresRéinitialisationInfos D’achage Adresse IP10.0.50.100Étiquette de serviceABCDEFGLuminosité/ContrasteDiversCouleurAchageSource entréeRéglage autoAudio Menu Personnaliser Sélectionnez cette option pour régler les paramètres OSD, telsque DDC/CI, Conditionnement LCD, etc. Informations écran Affiche les paramètres actuels de l'écran. DDC/CI DDC/CI (Display Data Channel/Command Interface) vous permet de régler les paramètres de l'écran avec un logiciel sur votre ordinateur. Sélectionnez Désactiver pour désactiver cette fonction. Activez cette fonction pour obtenir la meilleure expérience utilisateur possible et les performances optimales de votre écran. Dell 75 Monitor C7520QT La fonction de réglage des paramètres d'achage via des applications PC sera désactivée. Souhaitez-vous désactiver la fonction DDC/CI ? Oui Non HDMI CEC Vous permet d’activer ou de désactiver la fonction HDMI CEC.48 | Utilisation de l'écran Icône Menu et sous-menus Description Conditionnement LCD Permet de réduire les cas mineurs de rétention d'image. En fonction du degré de rétention d'image, l'exécution du programme peut prendre du temps. Sélectionnez Activer pour commencer le processus. Dell 75 Monitor C7520QT Cette fonction permet de réduire les cas de rémanence mineurs. En fonction du niveau de rémamence, le programme peut prendre une certaine durée. Voulez-vous continuez? Oui Non Firmware Version actuelle du firmware. Adresse IP Affiche l'adresse IP. Étiquette de service Affiche l'étiquette de service. Réinitialiser autres Restaure d'autres paramètres, tels que DDC/CI, aux valeurs d'usinepar défaut. Réinitialisation usine Restaure tous les paramètres OSD aux valeurs d'usine par défaut. REMARQUE: Cet écran dispose d'une fonction intégrée permettant d'étalonner automatiquement la luminosité pour compenser le vieillissement des LED.Utilisation de l'écran | 49 Messages d'avertissement OSD Lorsque l'écran ne prend pas en charge un mode de résolution spécifique, vous pouvez voir le message suivant: Dell 75 MonitorLa synchronisation d'entrée actuelle n'est pas prise en charge par l'achage du moniteur. Veuillez changer votre synchronisation d'entrée en 3840 x 2160, 60Hz ou en toute autre synchronisation mentionnée par le moniteur selon les caractéristiques du moniteur.C7520QT Cela signifie que l'écran ne peut pas se synchroniser avec le signal qu'il reçoit de l'ordinateur. Voir Spécifications d'affichage pour connaître les plages de fréquences horizontales et verticales adressables par cet écran. Le mode recommandé est 3840 x 2160. Vous pouvez voir le message suivant avant la désactivation de la fonction DDC/CI: Dell 75 MonitorC7520QTLa fonction de réglage des paramètres d'achage via des applications PC sera désactivée.Souhaitez-vous désactiver la fonction DDC/CI ?Oui Non Lorsque l'écran entre en mode Économie d'énergie le message suivant apparaît: Dell 75 Monitor Entrée en économiser puissance.50 | Utilisation de l'écran Si vous appuyez sur un autre bouton que le bouton d'alimentation, les messages suivants apparaissent en fonction de l'entrée sélectionnée: Dell 75 Monitor Aucun signal HDMI 1 de votre périphérique. Appuyez une touche du clavier ou déplacer la souris pour le réveiller. S’il n’y a pas d’achage, appuyez le bouton du moniteur à nouveau pour sélectionner la source d’entrée correcte. C7520QT Si l'entrée HDMI 1, HDMI 2, HDMI 3, DP ou VGA est sélectionnée et si le câble correspondant n'est pas connecté, une boîte de dialogue flottante telle que présentée ci-dessous apparaît. Dell 75 Monitor Pas de Câble HDMI 1L'achage passe alors en mode économie d'énergie dans les 4 minutes.www.dell.com/C7520QTC7520QT

Dell 75 Monitor Pas de Câble HDMI 2 L'achage passe alors en mode économie d'énergie dans les 4 minutes.www.dell.com/C7520QTC7520QT

Dell 75 Monitor Pas de Câble HDMI 3 L'achage passe alors en mode économie d'énergie dans les 4 minutes.www.dell.com/C7520QTC7520QTUtilisation de l'écran | 51

Dell 75 Monitor Pas de Câble DP L'achage passe alors en mode économie d'énergie dans les 4 minutes. www.dell.com/C7520QT C7520QT

Dell 75 Monitor Pas de Câble VGA L'achage passe alors en mode économie d'énergie dans les 4 minutes. www.dell.com/C7520QT C7520QT Voir Dépannage pour plus d'informations.52 | Utilisation de l'écran Dell Web Management pour les écrans Avant d'accéder à la fonction Dell Display Web Management, assurez-vous que l'Ethernet fonctionne normalement.

• Activation Ethernet Appuyez et maintenez enfoncée la touche tactile 5 sur le panneau avant pendant 4 secondes pour activer, une icône réseau apparaît et s’affiche au centre pendant 4 secondes.

• Désactivation Ethernet Appuyez et maintenez la touche 5 du panneau avant enfoncée pendant 4 secondes pour éteindre, une icône réseau apparaît et s’affiche au centre pendant 4 secondes. Pour accéder à l'outil Dell Display Web Management, vous devez définir les adresses IP de votre ordinateur et de l'écran.

1. Appuyez sur la touche Menu de la télécommande pour afficher l'adresse IP de l'écran ou en

accédant à Menu OSD > Autres. Par défaut, l'adresse IP est 10.0.50.100 Dell 75 Monitor DCC/CIFirmware Sur HDMI CECEteintCondtionnement LCDEteintM2T101Réinit. autresRéinitialisationInfos D’achage Adresse IP10.0.50.100Étiquette de serviceABCDEFGLuminosité/ContrasteDiversCouleurAchageSource entréeRéglage autoAudio Menu PersonnaliserUtilisation de l'écran | 53

2. Dans l'onglet Propriétés IP de l'ordinateur, spécifiez une adresse IP en sélectionnant Utiliser

l'adresse IP suivante et saisissez les valeurs suivantes: Pour l'adresse IP: 10.0.50.101 et pour le masque de sous-réseau: 255.0.0.0 (laissez toutes les autres entrées vides).

3. La configuration de l'adresse IP doit à présent ressembler à ce qui suit:

Pour accéder et utiliser l'outil de gestion Web, suivez ces étapes:

1. Ouvrez un navigateur Web et saisissez l'adresse IP de l'écran (10.0.50.100) dans la barre

2. La page de connexion s'ouvre. Saisissez le mot de passe Administrateur pour continuer.54 | Utilisation de l'écran

3. La page d'accueil s'ouvre:

4. Cliquez sur l'onglet Paramètres réseau pour afficher les paramètres réseau.Utilisation de l'écran | 55

5. Cliquez sur Contrôle de l'affichage pour afficher le statut de l'écran.

6. Mettre à jour firmware. Vous pouvez télécharger les derniers pilotes sur le site Web de

support Dell à l'adresse www.dell.com/support.

7. Mettez à niveau la page du firmware et patientez pendant 30secondes.56 | Utilisation de l'écran

8. Terminé. Cliquez sur le bouton pour continuer après 8 secondes.

9. Cliquez sur Sécurité pour définir un mot de passe.

10. Cliquez sur Crestron pour contrôler l’interface.Dépannage | 57

AVERTISSEMENT: Avant de commencer l'une des procédures de cette section,

suivez les Consignes de sécurité. Auto-test Votre écran dispose d'une fonction d'auto-test qui vous permet de vérifier si votre écran fonctionne correctement. Si votre écran et votre ordinateur sont correctement connectés mais si l'écran reste vide, exécutez l'auto-test de l'écran en effectuant les étapes suivantes:

1. Éteignez votre ordinateur et l'écran.

2. Débranchez le câble vidéo à l'arrière de l'ordinateur. Pour garantir le bon fonctionnement

de l'auto-test, retirez tous les câbles numériques et analogiques à l'arrière de l'ordinateur.

La boîte de dialogue flottante doit apparaître à l'écran (sur un arrière-plan noir), si l'écran ne peut pas détecter un signal vidéo et fonctionne correctement. En mode auto-test, la LED d'alimentation reste blanche. De plus, en fonction de l'entrée sélectionnée, l'une des boîtes de dialogue ci-dessous défile en continu à l'écran. Dell 75 Monitor Pas de Câble HDMI 1L'achage passe alors en mode économie d'énergie dans les 4 minutes.www.dell.com/C7520QTC7520QT

Dell 75 Monitor Pas de Câble HDMI 2 L'achage passe alors en mode économie d'énergie dans les 4 minutes.www.dell.com/C7520QTC7520QT58 | Dépannage

Dell 75 Monitor Pas de Câble HDMI 3 L'achage passe alors en mode économie d'énergie dans les 4 minutes. www.dell.com/C7520QT C7520QT

Dell 75 Monitor Pas de Câble DP L'achage passe alors en mode économie d'énergie dans les 4 minutes. www.dell.com/C7520QT C7520QT

Dell 75 Monitor Pas de Câble VGA L'achage passe alors en mode économie d'énergie dans les 4 minutes. www.dell.com/C7520QT C7520QT

4. Cette boîte de dialogue apparaît également pendant le fonctionnement normal du

système, si le câble vidéo est déconnecté ou endommagé.

5. Éteignez votre écran et reconnectez le câble vidéo, puis allumez votre ordinateur et

l'écran. Si votre écran reste vide après avoir utilisé la procédure précédente, vériez votre contrôleur vidéo et votre ordinateur, car votre écran fonctionne correctement.Dépannage | 59 Diagnostics intégrés Votre écran dispose d'un outil de diagnostic intégré qui vous permet de déterminer si l'anomalie de l'écran que vous rencontrez est un problème inhérent à votre écran ou à votre ordinateur et à votre carte vidéo.

Pour exécuter les diagnostics intégrés:

1. Assurez-vous que l'écran est propre (pas de particules de poussière sur la surface de

2. Appuyez et maintenez

enfoncé pendant 5 secondes dans l’option de sélection du verrouillage. Appuyez sur l’icône d’autocontrôle , Un écran gris apparaît.

3. Inspectez attentivement l'écran pour détecter des anomalies.

4. Appuyez à sur le panneau avant. La couleur de l'écran devient rouge.

5. Inspectez l'affichage pour détecter des anomalies.

6. Répétez les étapes 4 et 5 pour inspecter l'affichage avec l'écran vert, bleu, noir, blanc et

texte. Le test est terminé lorsque l'écran texte apparaît. Pour quitter, appuyez à nouveau sur panneau. Si vous ne détectez aucune anomalie de l'écran en utilisant l'outil de diagnostic intégré, l'écran fonctionne correctement. Vérifiez la carte vidéo et l'ordinateur.60 | Dépannage Problèmes courants Le tableau suivant contient des informations générales sur les problèmes d'achage courants que vous pourriez rencontrer et les solutions possibles: REMARQUE: La fonction Réglage automatique est applicable à l'entrée VGA uniquement. Symptômes courants Ce que vous constatez Solutions possibles Pas de vidéo/LED d'alimentation éteinte Pas d'image •Assurez-vous que le câble vidéo raccordant l'écran et l'ordinateur est correctement connecté et xé.

• Vériez que la prise électrique fonctionne correctement en utilisant un autre équipement électrique.

• Assurez-vous que le bouton d'alimentation est complètement enfoncé.

• Assurez-vous que la source d'entrée correcte est sélectionnée dans le Source d'entrée menu. Pas de vidéo/LED d'alimentation allumée Pas d'image ou pas de luminosité

• Augmentez les commandes de luminosité & contraste via l'OSD.

• Eectuez une vérication avec la fonction d'auto- test de l'écran.

• Recherchez les broches tordues ou cassées dans le connecteur du câble vidéo.

• Lancez les diagnostics intégrés.

• Assurez-vous que la source d'entrée correcte est sélectionnée dans le menu Source d'entrée . Mise au point médiocre L'image est floue, brouillée ou fantôme

• Exécutez Réglage automatique via l'OSD.

• Ajustez les contrôles Phase et Horloge de pixels via l'OSD.

• Éliminez les rallonges vidéo.

• Réinitialisez l'écran aux réglages d'usine.

• Passez la résolution vidéo au rapport d'aspect approprié. Vidéo instable/ tremblante Image ondulée ou faible mouvement

• Exécutez Réglage automatique via l'OSD.

• Ajustez les contrôles Phase et Horloge de pixels via l'OSD.

• Réinitialisez l'écran aux réglages d'usine.

• Vériez les facteurs environnementaux.

• Déplacez l'écran et testez-le dans une autre pièce. Pixels manquants L'écran LCD contient des taches

• Mettez hors tension puis sous tension.

• Un pixel constamment désactivé est un défaut naturel pouvant se produire dans la technologie LCD.

• Pour plus d'informations sur la politique relative à la qualité et aux pixels des écrans Dell, consultez le site de support Dell à l'adresse suivante: http://www.dell.com/support/monitors.Dépannage | 61 Symptômes courants Ce que vous constatez Solutions possibles Pixels résiduels L'écran LCD contient des points lumineux

• Mettez hors tension puis sous tension.

• Un pixel constamment désactivé est un défaut naturel pouvant se produire dans la technologie LCD.

• Pour plus d'informations sur la politique relative à la qualité et aux pixels des écrans Dell, consultez le site de support Dell à l'adresse suivante: http://www.dell.com/support/monitors. Problèmes de luminosité Image trop sombre ou trop lumineuse

• Réinitialisez l'écran aux réglages d'usine.

• Réglage automatique via l'OSD.

• Ajustez les commandes de luminosité & contraste via l'OSD. Problème audio Pas de son

• Vériez si la lecture est correctement sélectionnée dans les paramètres du PC.

• Vérication des autres câbles vidéo.

• Assurez-vous que le haut-parleur est activé via l'OSD Distorsion géométrique L'écran n'est pas centré correctement

• Réinitialisez l'écran aux réglages d'usine.

• Réglage automatique via l'OSD.

• Ajustez les commandes horizontales & verticales via l'OSD. Lignes horizontales/ verticales L'écran a une ou plusieurs lignes

• Réinitialisez l'écran aux réglages d'usine.

• Exécutez Réglage automatique via l'OSD.

• Ajustez les contrôles Phase et Horloge de pixels via l'OSD.

• Eectuez une vérication avec la fonction d'auto-test de l'écran et déterminez si ces lignes sont également en mode auto-test.

• Recherchez les broches tordues ou cassées dans le connecteur du câble vidéo.

• Lancez les diagnostics intégrés. Problèmes de synchronisation L'écran est brouillé ou apparaît démantelé

• Réinitialisez l'écran aux réglages d'usine.

• Exécutez Réglage automatique via l'OSD.

• Ajustez les contrôles Phase et Horloge de pixels via l'OSD.

• Eectuez une vérication avec la fonction d'auto-test de l'écran pour déterminer si l'écran brouillé apparaît en mode auto-test.

• Recherchez les broches tordues ou cassées dans le connecteur du câble vidéo.

• Redémarrez l'ordinateur en mode sans échec. Problèmes liés à la sécurité Signes visibles de fumée ou étincelles

• N'eectuez aucune tâche de dépannage.

• Contactez immédiatement Dell.62 | Dépannage Symptômes courants Ce que vous constatez Solutions possibles Problèmes intermittents Affichage des dysfonctionnements activé & désactivé

• Assurez-vous que le câble vidéo raccordant l'écran à l'ordinateur est correctement connecté et xé.

• Réinitialisez l'écran aux réglages d'usine.

• Eectuez une vérication avec la fonction d'auto- test de l'écran pour déterminer si le problème intermittent se produit en mode auto-test. Couleur manquante Couleur manquante dans l'image

• Eectuez un auto-test de l'écran.

• Assurez-vous que le câble vidéo raccordant l'écran à l'ordinateur est correctement connecté et xé.

• Recherchez les broches tordues ou cassées dans le connecteur du câble vidéo. Mauvaise erronée La couleur de l'image n'est pas bonne

• Modiez les paramètres des modes prédénis dans le menu OSD Couleur en fonction de l'application.

• Réglez les valeurs R/V/B dans Personnalisé. Couleur dans le menu OSD Couleur.

• Passez le format de couleur d'entrée à RVB PC ou YPbPr dans le menu OSD Couleur.

• Lancez les diagnostics intégrés. Rétention d'image à partir d'une image statique restée à l'écran pendant une durée prolongée Une légère ombre de l'image statique affichée apparaît à l'écran

• Utilisez la fonction Gestion de l'alimentation pour éteindre l'écran à tout moment lorsqu'il n'est pas utilisé (pour plus d'informations, voir Modes de gestion de l'alimentation).

• Vous pouvez également utiliser un économiseur d'écran changeant de manière dynamique. L'écran tactile ne répond pas L'écran ne dispose pas de la sortie du mode veille tactile

• Assurez-vous que la sortie du mode veille tactile est activée via l'OSD. La sortie du mode veille tactile est désactivée par défaut. Problèmes spécifiques au produit Symptômes spécifiques Ce que vous constatez Solutions possibles L'image de l'écran est trop petite L'image est centrée sur l'écran mais ne remplit pas toute la zone de visualisation

• Vériez le paramètre Rapport d'aspect dans le menu OSD Achage.

• Réinitialisez l'écran aux réglages d'usine. Impossible de régler l'écran avec l'OSD tactile L'OSD n'apparaît pas à l'écran

• Éteignez l'écran, débranchez le câble d'alimentation de l'écran, rebranchez-le, puis allumez l'écran.

• Vériez si le menu OSD est verrouillé. Si oui, appuyez sur l'icône pendant 4 secondes pour déverrouiller .Dépannage | 63 Symptômes spécifiques Ce que vous constatez Solutions possibles Aucun signal d'entrée lorsque les commandes utilisateur sont actionnées Pas d'image, le voyant LED est blanc

• Vériez la source du signal. Assurez-vous que l'ordinateur n'est pas en mode économie d'énergie en déplaçant la souris ou en appuyant sur une touche du clavier.

• Vériez si le câble de signal est branché correctement. Rebranchez le câble de signal si nécessaire.

• Réinitialisez l'ordinateur ou le lecteur vidéo. L'image ne remplit pas tout l'écran L'image ne peut pas remplir la hauteur ou la largeur de l'écran

• En raison des diérents formats vidéo (rapport d'aspect) des DVD, l'écran peut acher en plein écran.

• Lancez les diagnostics intégrés.64 | Dépannage Problèmes liés à l'écran tactile Symptômes spécifiques Ce que vous constatez Solutions possibles Erreur rapport tactile Défaut d'alignement de la fonction tactile ou pas de fonction tactile

• Utilisez le câble USB Dell fourni pour connecter votre ordinateur.

• Assurez-vous que le câble d'alimentation dispose d'une broche de mise à la terre.

• Débranchez et rebranchez le câble d’alimentation pour permettre l’initialisation du module tactile.

• Assurez-vous que l'ordinateur prenne bien en charge l'USB 2.0 ou une version ultérieure.

• Si l'achage n'est pas détecté par l'ordinateur, mettez le moniteur hors tension puis sous tension, ou débranchez et rebranchez le câble USB. Écran tactile ne répond pas en mode d'économie d'énergie. Impossible de réveiller le moniteur et l'ordinateur en utilisant une touche en mode d'économie d'énergie

• Gestionnaire d'accès au périphérique, étendre le périphérique de l'interface HOD sous périphérique humain.

• Cliquez avec le bouton droit sur le périphérique HID, cliquez sur Propriétés et cochez la case pour permettre au périphérique de réveiller l'ordinateur.

• Vériez que le paramètre “Sortie de veille tactile” est activé dans le menu OSD de l’écran. Problèmes spécifiques USB (Universal Serial Bus) Symptômes spécifiques Ce que vous constatez Solutions possibles L'interface USB ne fonctionne pas Les périphériques USB ne fonctionnent pas

• Vériez que votre écran est allumé.

• Rebranchez le câble amont à votre ordinateur.

• Rebranchez les périphériques USB (connecteur aval).

• Éteignez puis rallumez l'écran.

• Redémarrez l'ordinateur.

• Certains périphériques USB tels que les disques durs portables externes nécessitent un courant électrique plus élevé, connectez directement le périphérique au système informatique. L'interface USB

est lente. Les périphériques USB 3.0 SuperSpeed fonctionnent lentement ou pas du tout

• Vériez que votre ordinateur est compatible USB 3.0.

• Certains ordinateurs disposent de ports USB 3.0, USB

2.0 et USB 1.1. Assurez-vous que le port USB correct

• Rebranchez le câble amont à votre ordinateur.

• Rebranchez les périphériques USB (connecteur aval).

• Redémarrez l'ordinateur.Dépannage | 65 Symptômes spécifiques Ce que vous constatez Solutions possibles Les périphériques USB sans fil arrêtent de fonctionner lorsqu'un périphérique USB

Les périphériques USB sans fil répondent lentement ou ne fonctionnent que lorsque la distance avec leur récepteur diminue

• Augmentez la distance entre les périphériques USB

3.0 et le récepteur USB sans l.

• Positionnez votre récepteur USB sans l le plus près possible des périphériques USB sans l.

• Utilisez une rallonge USB pour positionner le récepteur USB sans l aussi loin que possible du port USB 3.0. L'USB ne fonctionne pas Aucune fonctionnalité USB Consultez le tableau d'appairage de la source d'entrée et de l'USB Problèmes Ethernet Symptômes spécifiques Ce que vous constatez Solutions possibles Ethernet ne fonctionne pas Le contrôle de la page Web Dell Web Management pour les écrans ne fonctionne pas

• Assurez-vous que le câble réseau raccordant l'écran est correctement xé.

• Appuyez sur l'icône 5 sur l'écran pendant 4 secondes pour activer, une icône réseau apparaît et s’ache au centre pendant 4 secondes.

• Appuyez sur l'icône 5 sur le panneau avant pendant 4 secondes pour désactiver, une icône réseau apparaît et s’ache au centre pendant 4 secondes. 1 2 3 4 5 6 766 | Annexe Annexe Consignes de sécurité Pour les écrans avec un cadre brillant, l'utilisateur doit envisager le positionnement de l'écran de sorte que le cadre ne cause pas de reflets gênants provenant de la lumière et des surfaces brillantes à proximité.

AVERTISSEMENT: L'utilisation de commandes, réglages ou procédures autres

que ceux spécifiés dans cette documentation peut causer une exposition à des risques de décharges électriques et/ou à des dangers mécaniques. Pour plus d'informations sur les consignes de sécurité, consultez les Informations de sécurité, environnementales et réglementaires (SERI). Avis FCC (États-Unis uniquement) et autres informations réglementaires Pour les avis FCC et d'autres informations réglementaires, consultez le site Web relatif à la conformité réglementaire situé à l'adresse www.dell.com/regulatory_compliance. Contacter Dell REMARQUE: Si vous ne disposez pas d'une connexion Internet active, vous trouverez les informations de contact sur votre facture d'achat, le bordereau de livraison, la facture ou dans le catalogue des produits Dell. Dell propose plusieurs options d'assistance et de service en ligne et par téléphone. La disponibilité varie selon les pays et les produits, et certains services ne sont peut-être pas disponibles dans votre région. Pour obtenir le contenu en ligne du support pour l'écran: Rendez-vous à l'adresse www.dell.com/support/monitors. Pour contacter Dell pour des questions relatives aux ventes, au support technique ou au service à la clientèle:

1. Rendez-vous à l'adresse www.dell.com/support.

2. Vériez votre pays ou votre région dans le menu déroulant Choisir un pays/une région

dans le coin supérieur gauche de la page.

3. Cliquez sur Nous contacter à côté du menu déroulant du pays.

4. Sélectionnez le lien vers le service ou l'assistance approprié(e) selon votre besoin.

5. Choisissez la méthode qui vous convient pour contacter Dell.Annexe | 67

Configuration de votre écran Régler la résolution d'écran sur 3840 x 2160 (maximum) Pour les meilleures performances possibles, réglez la résolution d'écran sur 3840 x 2160 pixels en effectuant les étapes suivantes: In Windows 7, Windows 8 ou Windows 8.1:

1. Sur Windows 8 ou Windows 8.1 uniquement, sélectionnez la tuile Bureau pour passer au

2. Faites un clic droit sur le bureau et cliquez sur Résolution d'écran.

3. Cliquez sur la liste déroulante de la résolution d'écran et sélectionnez 3840 x 2160.

1. Faites un clic droit sur le bureau et cliquez sur Paramètres d'affichage.

2. Cliquez sur Paramètres d'affichage avancés.

3. Cliquez sur la liste déroulante Résolution et sélectionnez 3840 x 2160.

4. Cliquez sur Appliquer.

Si vous ne voyez pas la résolution recommandée en tant qu'option, vous devez peut-être mettre à jour votre pilote graphique. Veuillez choisir le scénario ci-dessous qui décrit le mieux le système informatique que vous utilisez et suivez les étapes indiquées. Ordinateur Dell

1. Rendez-vous à l'adresse www.dell.com/support, saisissez votre étiquette de service et

téléchargez le dernier pilote pour votre carte graphique.

2. Après avoir installé les pilotes de votre carte graphique, essayez à nouveau de régler la

résolution sur 3840 x 2160. REMARQUE: Si vous ne pouvez pas régler la résolution sur 3840 x 2160, veuillez contacter Dell pour demander des renseignements sur un adaptateur graphique prenant en charge ces résolutions.68 | Annexe Ordinateur non-Dell In Windows 7, Windows 8 ou Windows 8.1:

1. Sur Windows 8 ou Windows 8.1 uniquement, sélectionnez la tuile Bureau pour passer au

2. Faites un clic droit sur le bureau et cliquez sur Personnalisation.

3. Cliquez sur Modifier les paramètres d'affichage.

4. Cliquez sur Paramètres avancés.

5. Identifiez le fournisseur de votre contrôleur graphique dans la description en haut de la

fenêtre (par exemple NVIDIA, ATI, Intel, etc.).

6. Consultez le site Web du fournisseur de la carte graphique pour obtenir un pilote mis à

jour (par exemple, http://www.ATI.com ou http://www.NVIDIA.com).

7. Après avoir installé les pilotes de votre carte graphique, essayez à nouveau de régler la

résolution sur 3840 x 2160 . Dans Windows 10:

1. Faites un clic droit sur le bureau et cliquez sur Paramètres d'affichage.

2. Cliquez sur Paramètres d'affichage avancés.

3. Cliquez sur Afficher les propriétés de l'adaptateur.

4. Identifiez le fournisseur de votre contrôleur graphique dans la description en haut de la

fenêtre (par exemple NVIDIA, ATI, Intel, etc.).

5. Consultez le site Web du fournisseur de la carte graphique pour obtenir un pilote mis à

jour (par exemple, http://www.ATI.com ou http://www.NVIDIA.com).

6. Après avoir installé les pilotes de votre carte graphique, essayez à nouveau de régler la

résolution sur 3840 x 2160 . REMARQUE: Si vous ne pouvez pas régler la résolution recommandée, veuillez contacter le fabricant de votre ordinateur ou envisagez d'acheter un adaptateur graphique qui prend en charge la résolution vidéo.Annexe | 69 Directives de maintenance Nettoyage de votre écran

AVERTISSEMENT: Avant de nettoyer l'écran, débranchez le câble d'alimentation de

l'écran de la prise électrique. ATTENTION: Lisez et suivez les Consignes de sécurité avant de nettoyer l'écran. Pour adopter les meilleures pratiques, suivez les instructions dans la liste ci-dessous lors du déballage, du nettoyage ou de la manipulation de votre écran:

• Pour nettoyer votre écran antistatique, humidifiez légèrement un chiffon doux et propre avec de l'eau. Si possible, utilisez un tissu spécial pour le nettoyage des écrans ou une solution adaptée aux revêtements antistatiques. N'utilisez pas de benzène, de diluant, d'ammoniaque, de nettoyants abrasifs ou d'air comprimé.

• Utilisez un chiffon doux légèrement humidifié pour nettoyer l'écran. Évitez d'utiliser des détergents de quelque sorte que ce soit car certains détergents laissent un film laiteux sur l'écran.

• Si vous remarquez une poudre blanche lorsque vous déballez votre écran, essuyez-la avec un chiffon.

• Manipulez votre écran avec soin car un écran de couleur sombre peut se rayer et présenter davantage de marques blanches d'éraflures qu'un écran de couleur plus claire.

• Pour conserver la meilleure qualité d'image possible sur votre écran, utilisez un économiseur d'écran changeant de manière dynamique et éteignez votre écran lorsqu'il n'est pas utilisé.
