MODE D'EMPLOI Pro 24 Plus P2425DE DELL

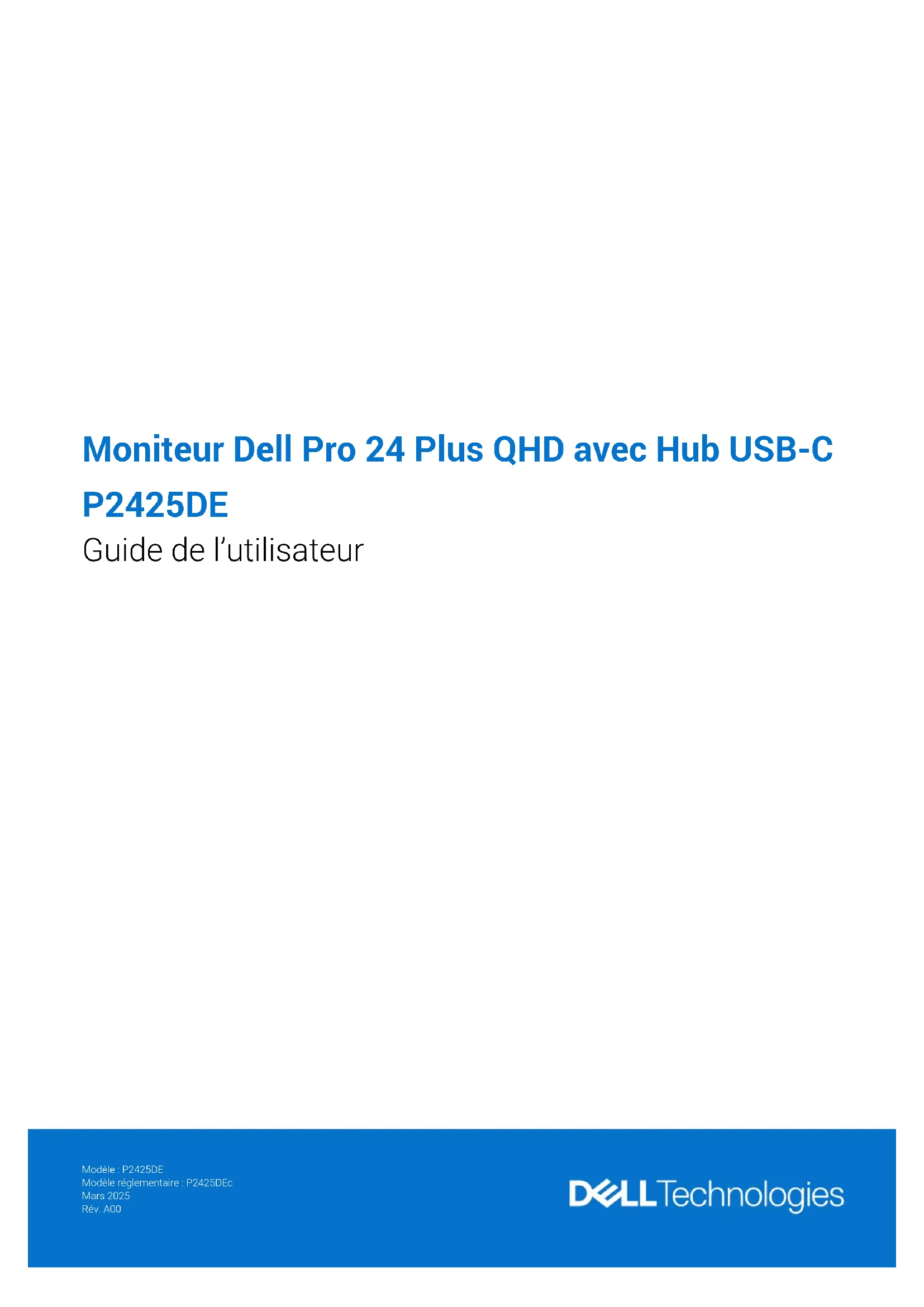

Moniteur Dell Pro 24 Plus QHD avec Hub USB-C P2425DE Guide de l’utilisateur Modèle : P2425DE Modèle réglementaire : P2425DEc Mars 2025 Rév. A00Remarques, avertissements et mises en garde REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à mieux utiliser votre produit.

AVERTISSEMENT : Un AVERTISSEMENT indique un risque d’endommagement du matériel ou de perte de données et indique

• comment éviter le problème. MISE EN GARDE : Un signe MISE EN GARDE indique un risque de dommage matériel, de blessure corporelle ou de mort. Copyright © 2025 Dell Inc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques commerciales sont des marques commerciales de Dell Inc. ou de ses filiales. Les autres marques commerciales peuvent être des marques commerciales de leurs propriétaires respectifs.3 Table des matières Table des matières Instructions de sécurité p. 5
• À propos de votre moniteur p. 6
• Contenu de l’emballage p. 6
• Caractéristiques du produit p. 7
• Systèmes d’exploitation compatibles p. 10
• Identifier les pièces et les commandes p. 10
• Vue de devant p. 10
• Vue de derrière p. 11
• Vue de dessous p. 12
• Spécifications du moniteur p. 13
• Dell Display and Peripheral Manager (DDPM) pour Windows p. 14
• Spécifications de la résolution p. 15
• Modes vidéo pris en charge p. 15
• Modes d’affichage prédéfinis p. 15
• Modes DP Multi-Stream Transport (MST) p. 16
• Spécifications électriques p. 16
• Caractéristiques physiques p. 18
• Caractéristiques environnementales p. 19
• Affectation des broches p. 20
• Affectation des broches - DisplayPort (entrée) p. 20
• Affectation des broches - DisplayPort (sortie) p. 21
• Affectation des broches - Port HDMI p. 22
• Affectation des broches - USB-C p. 23
• Affectation des broches - Connecteur USB type A en amont p. 23
• Interface Bus Série Universel (USB) p. 24
• Bande passante vidéo p. 25
• Vitesse de la bande passante USB p. 25
• Affectation des broches - Port RJ45 p. 26
• Installation du pilote p. 27
• Comportement Wake-on-LAN p. 27
• État des LED du connecteur RJ45 : p. 27
• Fonctionnalité Plug and Play p. 28
• Qualité du moniteur LCD et politique des pixels p. 28
• Ergonomie p. 29
• Manipulation et déplacement de votre moniteur p. 30
• Instructions d’entretien p. 31
• Nettoyage de votre moniteur p. 31
• Installation du moniteur p. 32
• Fixation du socle p. 32
• Utilisation des ports d’accès rapide p. 34
• Connecter votre moniteur p. 34
• Branchement du câble DisplayPort (DisplayPort à DisplayPort) p. 35
• Branchement du câble USB type C à type A p. 35
• Branchement du câble USB-C à C p. 35
• Branchement du câble HDMI (vendu séparément) p. 354
• Table des matières Branchement du moniteur pour la fonction DP Multi-Stream Transport (MST) p. 36
• Branchement du moniteur pour la fonction USB-C Multi-Stream Transport (MST) p. 36
• Connexion du moniteur à un câble Ethernet (acheté séparément) p. 36
• Synchro boutons alim Dell (DPBS, Dell Power Button Sync) p. 37
• Connexion du moniteur avec DPBS pour la première fois p. 39
• Utilisation de la fonction DPBS p. 40
• Réveil avec le câble USB-C p. 40
• Branchement du moniteur pour la fonction USB-C Multi-Stream Transport (MST) p. 41
• Connexion du moniteur avec USB-C p. 42
• Gestion de vos câbles p. 43
• Sécuriser votre moniteur avec le verrou de sécurité Kensington (optionnel) p. 44
• Enlever le socle du moniteur p. 44
• Montage mural (optionnel) p. 45
• Utilisation des fonctions de réglage de l’inclinaison, du pivotement, de la rotation et de la hauteur p. 46
• Réglage de l’inclinaison et du pivotement p. 46
• Réglage de la hauteur p. 46
• Réglage de la rotation p. 46
• Réglage des paramètres d’affichage de rotation de votre système p. 47
• Utilisation du moniteur p. 48
• Allumer le moniteur p. 48
• Utilisation du joystick p. 48
• Utilisation du menu OSD (affichage à l’écran) p. 49
• Utilisation du Lanceur de menu p. 49
• Utiliser les touches de navigation p. 50
• Accéder au menu du système p. 51
• Messages d’avertissement de l’OSD p. 59
• Configuration initiale p. 59
• Messages d’avertissement de l’OSD p. 61
• Verrouillage des boutons de commande p. 64
• Régler la résolution au maximum p. 65
• Guide de dépannage p. 66
• Test automatique p. 66
• Diagnostiques intégrés p. 67
• Problèmes courants p. 68
• Problèmes spécifiques au produit p. 70
• Problèmes spécifiques au Bus Série Universel (USB) p. 71
• Informations règlementaires p. 72
• Certifié TCO p. 72
• Avis de la FCC (États-Unis uniquement) et autres informations réglementaires p. 72
• Base de données des produits de l’UE pour l’étiquetage énergétique et la fiche d’information sur le produit p. 72
• Contacter Dell Instructions de sécurité Instructions de sécurité Lisez et respectez les instructions de sécurité suivantes afin de protéger votre moniteur contre des dommages et pour votre sécurité. Sauf indication contraire, toutes les procédures dans ce document supposent que vous avez lu les informations de sécurité fournies avec votre moniteur. REMARQUE : Avant d’utiliser ce moniteur, lisez les informations de sécurité qui ont été fournies avec ce moniteur et celles imprimées sur le produit. Conservez la documentation dans un endroit sûr pour pouvoir vous y référer ultérieurement. MISE EN GARDE : L’utilisation de contrôles, des réglages ou des procédures autres que ceux spécifiés dans la présente documentation risquent de vous exposer à des chocs, des électrocutions et/ou des dangers mécaniques. AVERTISSEMENT : L’effet possible à long terme de l’écoute d’un son à fort volume avec un casque (sur les moniteurs qui le supportent) peut endommager votre capacité auditive. p. 735

• Placez le moniteur sur une surface solide et manipulez-le avec précaution. L’écran est fragile et peut être endommagé par une chute ou un contact avec un objet pointu.

• Assurez-vous toujours que votre moniteur est électriquement conçu pour fonctionner avec le courant disponible dans votre région.

• Conservez le moniteur à température ambiante. Des conditions trop froides ou trop chaudes peuvent avoir un effet néfaste sur les cristaux liquides de l’écran.

• Branchez le cordon d’alimentation du moniteur sur une prise électrique proche et facilement accessible. Consultez Connecter votre moniteur.

• Ne placez pas et n’utilisez pas le moniteur sur une surface humide ou à proximité de l’eau.

• Ne soumettez pas le moniteur à de fortes vibrations ou à des impacts violents. Évitez par exemple de placer le moniteur dans le coffre d’une voiture.

• Débranchez le moniteur si vous prévoyez de le laisser inutilisé pendant une période prolongée.

• Pour réduire le risque d’électrocution, n’ouvrez jamais le couvercle et ne touchez jamais l’intérieur du moniteur.

• Lisez attentivement ces instructions. Conservez ce document pour référence ultérieure. Respectez tous les avertissements et toutes les instructions marqués sur le produit.

• Certains moniteurs peuvent être fixés sur un mur à l’aide d’un support VESA vendu séparément. Veillez à utiliser les spécifications VESA appropriées, comme indiqué dans la section sur le montage mural dans le Guide de l’utilisateur. Pour plus d’informations au sujet des instructions de sécurité, consultez le document Informations sur la sécurité, l’environnement et les réglementations fournies avec votre moniteur.6 À propos de votre moniteur À propos de votre moniteur Contenu de l’emballage Le tableau suivant fournit la liste des composants livrés avec votre moniteur. Si l’un des composants est manquant, contactez Dell. Pour plus d’informations, consultez Contacter Dell. REMARQUE : Certains composants sont optionnels et peuvent ne pas être fournis avec votre moniteur. Certaines fonctionnalités peuvent ne pas être disponibles dans certains pays. REMARQUE : Pour installer le socle d’une autre source, consultez la documentation fournie avec le socle pour obtenir plus d’instructions. Tableau 1. Composants du moniteur et descriptions. Image du composant Description du composant Affichage Colonne montante Base Câble DisplayPort à DisplayPort 1.4 (1,80 m) Câble USB-C vers C 10Gbps 100 W (1,00 m) Câble USB 5Gbps type C vers type A 15W (1,80 m) Serre-câble Cordon d’alimentation (varie en fonction du pays)7 À propos de votre moniteur Image du composant Description du composant Dell Pro 24 Plus QHD USB-CHub Monitor Moniteur Concentrateur USB-C Dell Pro 24 Plus QHD P2425DE Dell.com/support/P2425DE

• Informations de sécurité, de l’environnement et règlementaires Caractéristiques du produit Le moniteur Dell P2425DE a un écran plat à cristaux liquides (LCD) antistatique à matrice active, de transistors à couches minces (TFT) avec un rétroéclairage LED. Les fonctions du moniteur sont les suivantes :

• Zone d’affichage visible de 604,5 mm (23,8 pouces) (mesurée en diagonale).

• Résolution de 2560 x 1440 avec support plein écran pour les résolutions inférieures.

• Grands angles de vision de 178 degrés dans les directions verticale et horizontale.

• Gamme de couleurs sRGB 99 % (CIE 1931) (typique).

• Connectivité numérique avec les ports DisplayPort, HDMI et USB-C (avec mode alternatif DP).

• Un seul port USB-C pour alimenter (PD 90 W) un ordinateur portable compatible pendant la réception d’un signal vidéo et des données.

• Fonctions de réglage de l’inclinaison, du pivotement, de la hauteur et de la rotation.

• Un boîtier ultra-mince pour réduire l’espace entre les boîtiers lorsque plusieurs moniteurs sont utilisés, et créer un système installé avec un affichage plus élégant.

• Une gamme de solutions de montage avec des orifices de fixation à écartement de 100 mm VESA (Video Electronics Standards Association) et pied amovible.

• Un port USB-C 5Gbps en amont (mode alternatif DisplayPort 1.4, PD jusqu’à 90 W)

• Les ports USB-C et RJ45 permettent de se connecter au réseau avec un seul câble.

• Compatible avec Plug and Play si cette fonction est prise en charge par votre ordinateur.

• Menu de réglage affichage à l’écran (OSD) pour une facilité de configuration et d’optimisation de l’écran.

• Verrouillage des boutons Menu et Alimentation

• Fente de verrouillage de sécurité pour les verrous Kensington (vendu séparément).

• Verrouillage du socle.

• ≤0,3 W en mode Veille.

• Compatible avec Dell Display and Peripheral Manager

• Dell ComfortView Plus est une fonction d’écran à faible lumière bleue intégrée qui améliore le confort visuel en réduisant les émissions de lumière bleue potentiellement nocives, sans compromettre la couleur. Avec la technologie ComfortView Plus, Dell a réduit l’exposition nocive à la lumière bleue de ≤35%.

• Ce moniteur est certifié TÜV Rheinland Eye Comfort 3.0 avec une classement 4 étoiles. Il intègre des technologies clés qui permettent également d’obtenir un écran sans scintillement, un taux de rafraîchissement de jusqu’à 100 Hz et une gamme de couleurs minimum sRGB 95%. La fonction Dell ComfortView Plus est activée par défaut sur votre moniteur.

• Ce moniteur utilise un panneau à faible lumière bleue. Lorsque le moniteur est réinitialisé aux réglages d’usine ou aux réglages par défaut, il est conforme à la certification TÜV Rheinland pour les équipements à faible lumière bleue.*

• Ce moniteur est conforme à la catégorie 2 de la certification TÜV Rheinland pour les équipements à faible lumière bleue. Rapport de lumière bleue : Le rapport de lumière dans la gamme de 415nm-455nm par rapport à 400nm-500nm est inférieur à 50%.8 À propos de votre moniteur À propos de TÜV Rheinland Eye Comfort 3.0 Le programme de certification TÜV Rheinland Eye Comfort 3.0 présente un système de notation par étoiles convivial pour l’industrie des écrans, qui encourage le bien-être des yeux, de la sécurité aux soins oculaires. Par rapport aux certifications existantes, le programme 5 étoiles ajoute des exigences de test rigoureuses sur les attributs globaux de soin des yeux tels que la faible lumière bleue, l’absence de scintillement, le taux de rafraîchissement, la gamme de couleurs, la précision des couleurs et la performance du capteur de lumière ambiante. Il définit les critères d’exigence et évalue les performances du produit sur cinq niveaux, et le processus d’évaluation technique sophistiqué fournit aux consommateurs et aux acheteurs des indicateurs plus faciles à évaluer. Les facteurs de bien-être oculaire pris en compte restent constants, mais les exigences pour les différents nombre d’étoiles sont différentes. Plus le nombre d’étoiles est élevé, plus les exigences sont strictes. Le tableau ci-dessous liste les principales exigences en matière de confort oculaire qui s’appliquent en plus des exigences de base (telles que la densité des pixels, l’uniformité de la luminance et de la couleur, et la liberté de mouvement). Pour plus d’informations sur la certification TÜV Eye Comfort, voir : site web eye-comfort. Tableau 2. Rapport de lumière bleue Catégorie Rapport de lumière bleue 1 ≤ 20% 2 20% < R ≤ 35% 3 35% < R ≤ 50%

• Diminue le niveau de la lumière bleue émise par l’écran afin de rendre la visualisation plus confortable pour vos yeux sans distorsion de la précision des couleurs.

• Le moniteur utilise la technologie Flicker-Free pour éliminer le scintillement visible, offrant une expérience visuelle confortable et aidant à réduire la fatigue oculaire.9 À propos de votre moniteur Tableau 3. Eye Comfort 3.0 - Exigences et système de classification par étoiles pour les moniteurs Catégorie Élément de test Système de classification par étoiles 3 étoiles 4 étoiles 5 étoiles Protection des yeux Faible lumière bleue TÜV Hardware LBL Catégorie III (≤50%) ou logiciel de solution LBL¹ TÜV Hardware LBL Catégorie II (≤35%) ou Catégorie I (≤20%) TÜV Hardware LBL Catégorie II (≤35%) ou Catégorie I (≤20%) Sans scintillement TÜV Flicker Reduced ou TÜV Flicker Free TÜV Flicker Reduced ou TÜV Flicker Free Sans scintillement Gestion de la lumière ambiante Performances du capteur de lumière ambiante Pas de capteur Pas de capteur Capteur de lumière ambiante Contrôle intelligent CCT Non Non Oui Contrôle intelligent de la luminance Non Non Oui Qualité d’image Taux de rafraichissement ≥60 Hz ≥75 Hz ≥120 Hz Uniformité de la luminance Uniformité de la luminance ≥ 75% Uniformité des couleurs Uniformité des couleurs Δu’v’ ≤ 0,02 Liberté de mouvement Les variations de luminance doivent diminuer de moins de 50 % ; La variation de la couleur doit être inférieure à 0,01 Différence de gamma Différence de gamma ≤ ±0,2 Différence de gamma ≤ ±0,2 Différence de gamma ≤ ±0,2 Gamme de couleurs étendue

Min.95% (CIE 1931) Guide de l’utilisateur de Eye Comfort Guide de l’utilisateur Oui Oui Oui Remarque ¹ Le logiciel contrôle l’émission de lumière bleue en réduisant l’excès de lumière bleue, ce qui donne un ton plus jaune.

La gamme de couleurs décrit la disponibilité des couleurs sur l’écran. Diverses normes ont été élaborées à des fins spécifiques. 100 % correspond à l’espace colorimétrique complet défini dans la norme.

NTSC est l’abréviation de National Television Standards Committee, qui a développé un espace colorimétrique pour le système de télévision utilisé aux États-Unis.

sRGB est un espace colorimétrique standard pour le rouge, le vert et le bleu, utilisé par les écrans, les imprimantes et le World Wide Web.

DCI-P3, abréviation de Digital Cinema Initiatives - Protocol 3, est un espace colorimétrique utilisé dans le cinéma numérique qui a une plage de couleurs plus large que le modèle colorimétrique RGB standard.

Adobe RGB est un espace colorimétrique créé par Adobe Systems qui a une plage de couleurs plus large que le modèle colorimétrique RGB standard, en particulier dans les cyans et les verts.10 À propos de votre moniteur Systèmes d’exploitation compatibles

• Windows 10/Windows 11 et versions ultérieures*

• macOS 13* et macOS 14* *La compatibilité des systèmes d’exploitation avec les moniteurs Dell peut varier en fonction de facteurs tels que :

• Date(s) spécifique(s) de sortie des versions du système d’exploitation, des patchs ou des mises à jour.

• Dates spécifiques de sortie des mises à jour du firmware, de l’application logicielle ou du pilote des moniteurs Dell disponibles sur le site Web de support de Dell. Identifier les pièces et les commandes Vue de devant

Figure 1. Vue de devant Tableau 4. Composants et descriptions. Nom Description Utilisation 1 LED d’alimentation Une couleur blanche fixe indique que le moniteur est allumé et qu’il fonctionne. Une couleur blanche clignotante indique que le moniteur est en mode Veille.

Port USB-C 5Gbps en aval à accès rapide (données uniquement) Connectez votre périphérique USB* ou chargez votre périphérique. REMARQUE : Pour utiliser ces ports, vous devez connecter le câble USB-C (fourni avec le moniteur) au port USB-C en amont sur le moniteur et sur votre ordinateur.

Un port USB 5Gbps type A en aval à accès rapide Connectez votre périphérique USB* ou chargez votre périphérique. REMARQUE : Pour utiliser ces ports, vous devez connecter le câble USB-C (fourni avec le moniteur) au port USB-C en amont sur le moniteur et sur votre ordinateur. *Pour éviter les interférences de signal, lorsqu’un appareil USB sans fil a été connecté à un port USB en aval, il n’est PAS recommandé de connecter d’autres appareils USB au(x) port(s) adjacent(s).11 À propos de votre moniteur Vue de derrière

Figure 2. Vue de derrière Tableau 5. Composants et descriptions. Nom Description Utilisation

Trous de montage VESA (100 mm x 100 mm - derrière la plaque VESA fixée) Installez le moniteur sur un mur avec un kit de montage mural compatible VESA. REMARQUE : Le kit de montage mural n’est pas fourni avec votre moniteur et est vendu séparément.

Étiquette d’informations réglementaires Liste les certifications réglementaires.

Bouton d’ouverture du socle Permet de détacher le socle du moniteur.

Bouton d’alimentation Pour allumer ou éteindre le moniteur.

Joystick Utilisez pour contrôler le menu OSD. Pour plus d’informations, consultez Utilisation du moniteur.

Étiquette réglementaire (y compris le code QR MyDell, le numéro de série et l’étiquette de service) Consultez cette étiquette si vous avez besoin de contacter le support technique de Dell. L’étiquette de service est un identifiant alphanumérique unique qui permet aux techniciens de service Dell d’identifier les composants matériels de votre moniteur et d’accéder aux informations de garantie.

Fente d’arrangement des câbles Pour organiser les câbles en les acheminant dans la fente.12 À propos de votre moniteur Vue de dessous

Figure 3. Vue de dessous Tableau 6. Composants et descriptions. Nom Description Utilisation

Fente de verrouillage de sécurité (basé sur une fente de sécurité Kensington) Fixez votre moniteur avec un verrou de sécurité (vendu séparément) pour empêcher les mouvements non autorisés de votre moniteur.

Connecteur d’alimentation Pour brancher le câble d’alimentation (fourni avec votre moniteur).

Fonction de verrouillage du socle Pour verrouiller le socle sur le moniteur avec une vis M3x6 mm (vis non fournie).

Port HDMI Pour connecter votre ordinateur avec un câble HDMI (vendu séparément).

Port DisplayPort 1.4 (entrée) Utilisez le câble DisplayPort (fourni avec votre moniteur) pour connecter votre ordinateur.

Port DisplayPort 1.4 (sortie) Sortie DisplayPort pour les moniteurs compatibles avec MST (Multi- Stream Transport) Pour activer MST, voir Modes DP Multi-Stream Transport (MST). REMARQUE : Enlevez le capuchon en caoutchouc lorsque vous utilisez le connecteur de sortie DisplayPort.

Un port USB-C 5Gbps en amont (mode alternatif DisplayPort 1.4, PD jusqu’à 90 W) Branchez le câble USB-C fourni avec votre moniteur sur l’ordinateur sur l’ordinateur ou le périphérique mobile. Ce port prend en charge l’USB Power Delivery, les données et le signal vidéo DisplayPort. Le port USB-C 5Gbps prend en charge le mode Alternatif DP1.4 avec une résolution maximale de 2560 x 1440 à 100 Hz, PD 20 V/ 4,5 A, 15 V/3 A, 9 V/3 A, 5 V/3 A. REMARQUE : USB-C n’est pas supporté sur les versions de Windows avant Windows 10.

Port USB 5Gbps type A en aval Connectez votre périphérique USB* ou chargez votre périphérique. REMARQUE : Pour utiliser ces ports, vous devez connecter le câble USB-C (fourni avec le moniteur) au port USB-C en amont sur le moniteur et sur votre ordinateur.

Port RJ45 Prend en charge l’Ethernet LAN 10/100/1000 Mbit/s Pour connecter à l’Internet. Vous pouvez surfer l’Internet via RJ45 uniquement après avoir connecté le câble USB-C (fourni avec votre moniteur) de l’ordinateur au moniteur.

Fentes de la Soundbar Fixez votre Soundbar (barre de son) externe (vendue séparément) au moniteur en alignant les onglets magnétiques de la barre de son sur les fentes du moniteur. *Pour éviter les interférences de signal, lorsqu’un appareil USB sans fil a été connecté à un port USB en aval, il n’est PAS recommandé de connecter d’autres appareils USB au(x) port(s) adjacent(s).13 À propos de votre moniteur Spécifications du moniteur Tableau 7. Spécifications du moniteur. Description Valeur Type d’écran Matrice active - LCD TFT Technologie du panneau Technologie In-Plane Switching (IPS) Proportions 16:9 Dimensions d’image visibles Diagonale 604,5 mm (23,8 po.) Zone active Horizontale 526,85 mm (20,74 po.) Verticale 296,35 mm (11,67 po.) Zone 1561,32 mm

Taille des pixels Horizontale 0,2058 mm Verticale 0,2058 mm Pixel par pouce (PPP) 123 Angle de vue Horizontale 178° (typique) Verticale 178° (typique) Luminosité 350 cd/m² (typique) Rapport de contraste 1500:1 (typique) Revêtement de l’écran Antireflet avec revêtement dur 3H Rétroéclairage Système LED Edgelight Temps de réponse • Mode normal: 8,0 ms (de gris à gris)

• Mode rapide : 5,0 ms (de gris à gris) Profondeur des couleurs 16,7 millions de couleurs Gamme de couleurs sRGB 99% (CIE 1931) (typique) Connectivité Arrière:

• Un port DisplayPort 1.4 (HDCP 1.4) (supportant jusqu’à 2560 x 1440 100 Hz)

• Un port HDMI (HDCP 1.4) (supportant jusqu’à QHD 2560 x 1440 100 Hz, TMDS, comme spécifié dans HDMI 2.1)

• Un port DisplayPort (Sortie) avec MST (HDCP 1.4)

• Un port USB-C 5Gbps en amont (mode alternatif DisplayPort 1.4, PD jusqu’à 90 W)*

• Deux ports USB 5Gbps type A en aval

• Un port RJ45 Port d’accès rapide (en bas à gauche) :

• Un port USB 5Gbps type A en aval

• Un port USB-C 5Gbps en aval (alimentation PD jusqu’à 15 W) Largeur des bords (bords de la surface active du moniteur) Haut 5,88 mm (0,23 po.) Gauche/Droite 5,93 mm (0,23 po.) Bas 13,02 mm (0,51 po.) Capacité de réglage14 À propos de votre moniteur Description Valeur Support réglable en hauteur 150 mm Inclinaison -5° à 21° Rotation -45° à 45° Pivot -90° à 90° Gestion des câbles Oui Sécurité Fente de verrouillage de sécurité (pour les verrous Kensington, vendus séparément) *DisplayPort et USB-C (mode alternatif avec DisplayPort 1.4) : HBR3/DisplayPort 1.4 est pris en charge. Dell Display and Peripheral Manager (DDPM) pour Windows DDPM est une application logicielle qui vous permet de configurer les moniteurs et les périphériques Dell. Voici quelques-unes de ces fonctions : 1. Régler facilement les paramètres d’affichage de l’écran (OSD) du moniteur, tels que la luminosité, le contraste et la résolution, sans besoin d’utiliser le joystick du moniteur.

2. Organiser plusieurs applications sur votre écran en les plaçant dans un modèle de votre choix avec Easy Arrange.

3. Attribuer des applications ou des fichiers aux partitions de Easy Arrange, enregistrer la disposition en tant que profil, et restaurer le profil automatiquement avec Easy Arrange Memory. 4. Connecter le moniteur Dell à plusieurs sources d’entrée et gérer ces entrées vidéo avec la fonction Input Source (Source entrée).

5. Personnaliser chaque application avec son propre mode de couleur avec la fonction Color Preset (Couleur prédéfinie).

6. Reproduire les paramètres des applications logicielles d’un moniteur sur un autre moniteur identique avec la fonction Import/ Export (Importer/Exporter) les paramètres des applications.

7. Recevoir des notifications et mettre à jour le firmware et le logiciel.

8. Une version macOS du logiciel DDPM est également disponible pour votre moniteur. Pour obtenir la liste des moniteurs qui prennent en charge la version macOS du logiciel DDPM, consultez l’article 000201067 dans la base de connaissances sur le Site de support de Dell. REMARQUE : Certaines fonctions de DDPM mentionnées ci-dessus ne sont disponibles que sur certains modèles de moniteurs. Pour plus d’informations sur DDPM et la configuration recommandée de l’ordinateur pour l’installer, voir Site de support de Dell.15 À propos de votre moniteur Spécifications de la résolution Tableau 8. Spécifications de la résolution Description Valeur Limites de balayage horizontal 30 kHz à 150 kHz (automatique) Limites de balayage vertical 48 Hz à 100 Hz (automatique) Résolution optimale préréglée 2560 x 1440 à 100 Hz Modes vidéo pris en charge Tableau 9. Modes vidéo pris en charge Description Valeur Capacités d’affichage vidéo (HDMI et DisplayPort et USB-C DP en mode alternatif) 480p, 576p, 720p, 1080i (HDMI), 1080p, 1440p Modes d’affichage prédéfinis Tableau 10. Modes d’affichage prédéfinis Mode d’affichage Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge de pixels (MHz) Polarité de synchronisation (Horizontale/Verticale) IBM 720 x 400 31,50 70,10 28,30 -/+ VESA 640 x 480 31,50 59,90 25,20 -/- VESA 640 x 480 37,50 75,00 31,50 -/- VESA 800 x 600 37,90 60,30 40,00 +/+ VESA 800 x 600 46,90 75,00 49,50 +/+ VESA 1024 x 768 48,40 60,00 65,00 -/- VESA 1024 x 768 60,00 75,00 78,80 +/+ VESA 1152 x 864 67,50 75,00 108,00 +/+ VESA 1280 x 768 47,80 59,90 79,50 -/+ VESA 1280 x 1024 64,00 60,00 108,00 +/+ VESA 1280 x 1024 79,90 75,00 135,00 +/+ VESA 1600 x 1200 75,00 60,00 162,00 +/+ VESA 1680 x 1050 65,30 60,00 146,30 -/+ VESA 1920 x 1080 67,50 60,00 148,50 +/+ VESA 1920 x 1200 74,60 59,90 193,30 -/+ VESA 2048 x 1080 66,60 60,00 147,20 +/- VESA 2560 x 1440 88,80 60,00 241,50 +/- VESA 2560 x 1440 151,00 100,00 410,50 +/- REMARQUE : Ce moniteur prend également en charge d’autres résolutions d’affichage non listées dans le mode prédéfini.16 À propos de votre moniteur Modes DP Multi-Stream Transport (MST) Tableau 11. Utilisation de USB-C Moniteur Source MST Nombre de moniteurs externes qui peuvent être supportés 2560 x 1440 à 100 Hz 2560 x 1440 à 100 Hz 3* (avec le mode USB-C DP Alt) Tableau 12. Utilisation de DisplayPort Moniteur Source MST Nombre de moniteurs externes qui peuvent être supportés 2560 x 1440 à 100 Hz 2560 x 1440 à 100 Hz 3* *Le port DP/USB-C de l’hôte est un port HBR3 à 4 lignes. REMARQUE : La résolution maximale de moniteur externe prise en charge est de 2560 x 1440 100Hz uniquement (HBR3). Spécifications électriques Tableau 13. Spécifications électriques Description Valeur Signaux d’entrée vidéo HDMI*/DisplayPort 1.4**, 600 mV pour chaque ligne différentielle, impédance d’entrée de 100 ohms par paire différentielle Prise en charge de l’entrée de signal USB-C (avec mode Alternatif) Voltage d’entrée CA / fréquence / courant 100-240 VCA/50 Hz ou 60 Hz ± 3 Hz/2,0 A (typique) Courant d’appel 120 V : 30 A (maximum) à 0

C (démarrage à froid) 240 V : 60 A (maximum) à 0

C (démarrage à froid) Consommation électrique 0,3 W (mode Éteint)

1,0 W (Mode Construire de veille réseau)

Prend en charge jusqu’à QHD 2560 x 1440 100 Hz TMDS comme spécifié dans HDMI 2.1. **HBR3/DisplayPort 1.4 est pris en charge.

Tel que défini dans UE 2019/2021 et UE 2019/2013.

Réglage maximal de la luminosité et du contraste avec une charge de puissance maximale sur tous les ports USB.

: Consommation électrique du mode Allumé telle que définie dans Energy Star version 8.0. TEC : Consommation d’énergie totale en kWh telle que définie dans Energy Star version 8.0. Ce document est fourni à titre d’information uniquement et reflète les performances en laboratoire. Les performances de votre produit peuvent varier en fonction du logiciel, des composants et des périphériques que vous avez achetés. Nous ne sommes pas responsable de mettre à jour ces informations. Ainsi, le client ne doit pas se baser sur ces informations lors de la prise de décisions concernant les tolérances électriques ou autres. Aucune garantie expresse ou implicite d’exactitude ou d’exhaustivité n’est formulée.17 À propos de votre moniteur REMARQUE : Ce moniteur est certifié ENERGY STAR. ENERGY STAR est un programme géré par l’Environmental Protection Agency (EPA) et le Département de l’Énergie (DOE) des États-Unis, assurant la promotion de l’efficacité énergétique. Ce produit répond aux exigences ENERGY STAR dans ses réglages «d’usine par défaut». Les économies d’énergie seront obtenues avec cette configuration. La modification des réglages d’usine par défaut pour l’image ou l’activation d’autres fonctions augmente la consommation électrique, qui pourra dépasser les limites nécessaires pour répondre aux exigences ENERGY STAR. Pour plus d’informations sur le programme ENERGY STAR, voir Site Web energystar.18 À propos de votre moniteur Caractéristiques physiques Tableau 14. Caractéristiques physiques Description Valeur Type du câble de signal Numérique : DisplayPort, 20 broches Numérique : Port HDMI, 19 broches (câble non inclus) Bus universel en série : Type-C, 24 broches REMARQUE : Les moniteurs Dell sont conçus pour fonctionner de manière optimale avec les câbles vidéo qui sont livrés avec votre moniteur. Comme Dell n’a pas de contrôle sur les différents fournisseurs de câbles sur le marché, le type de matériau, les connecteurs et le processus de fabrication de ces câbles, Dell ne garantit pas les performances vidéo des câbles qui ne sont pas livrés avec votre moniteur Dell. Dimensions (avec le socle) Hauteur (ouvert) 496,55 mm (19,55 po.) Hauteur (fermé) 364,00 mm (14,33 po.) Largeur 538,70 mm (21,21 po.) Profondeur 181,54 mm (7,15 po.) Dimensions (sans le socle) Hauteur 315,25 mm (12,41 po.) Largeur 538,70 mm (21,21 po.) Profondeur 49,74 mm (1,96 po.) Dimensions du socle Hauteur (ouvert) 410,80 mm (16,17 po.) Hauteur (fermé) 364,00 mm (14,33 po.) Largeur 249,80 mm (9,83 po.) Profondeur 181,54 mm (7,15 po.) Poids Poids avec l’emballage 7,57 kg (16,69 lb) Poids avec l’ensemble du socle et des câbles 5,61 kg (12,37 lb) Poids sans l’ensemble du socle (sans câbles) 3,78 kg (8,33 lb) Poids de l’ensemble du socle 1,47 kg (3,24 lb)19 À propos de votre moniteur Caractéristiques environnementales Tableau 15. Caractéristiques environnementales Description Valeur Normes de conformité • Moniteur certifié ENERGY STAR

• Enregistrement EPEAT si applicable. L’enregistrement EPEAT varie d’un pays à l’autre. Voir Site Web EPEAT pour l’état de l’enregistrement par pays.

• Certifié TCO Certified et TCO Certified Edge.

• Moniteur sans BFR/PVC (hors câbles externes)

• Conforme aux exigences de courant de fuite NFPA 99

• Verre sans arsenic et sans mercure pour le panneau uniquement Température Fonctionnement 0 °C à 40 °C (32 °F à 104 °F) Hors fonctionnement : Stockage/Expédition -20 °C à 60 °C (-4 °F à 140 °F) Humidité Fonctionnement 10% à 80% (sans condensation) Hors fonctionnement : Stockage/Expédition 5% à 90% (sans condensation) Altitude Fonctionnement (maximum) 5000m (16400pieds) Non fonctionnement (maximum) 12191 m (40 000 pieds) Dissipation thermique 632,7 BTU/heure (maximum) 56,4 BTU/heure (Mode allumé)20 À propos de votre moniteur Affectation des broches Affectation des broches - DisplayPort (entrée) Figure 4. Connecteur DisplayPort (entrée) Tableau 16. Affectation des broches - Connecteur DisplayPort Numéro de broche Côté à 20 broches du câble de signal connecté 1 ML3 (n) 2 MASSE 3 ML3 (p) 4 ML2 (n) 5 MASSE 6 ML2 (p) 7 ML1 (n) 8 MASSE 9 ML1 (p) 10 ML0 (n) 11 MASSE 12 ML0 (p) 13 MASSE 14 MASSE 15 AUX (p) 16 MASSE 17 AUX (n) 18 Détection connexion à chaud 19 Re-PWR

À propos de votre moniteur Affectation des broches - DisplayPort (sortie) Figure 5. Connecteur DisplayPort (sortie) Tableau 17. Affectation des broches - Connecteur DisplayPort Numéro de broche Côté à 20 broches du câble de signal connecté 1 ML0 (p) 2 MASSE 3 ML0 (n) 4 ML1 (p) 5 MASSE 6 ML1 (n) 7 ML2 (p) 8 MASSE 9 ML2 (n) 10 ML3 (p) 11 MASSE 12 ML3 (n) 13 CONFIG1 14 CONFIG2 15 CANAL AUX (p) 16 MASSE 17 CANAL AUX (n) 18 Détection connexion à chaud 19 Retour 20 DP_PWR22 À propos de votre moniteur Affectation des broches - Port HDMI Figure 6. Connecteur HDMI 19-broches Tableau 18. Affectation des broches - Connecteur HDMI Numéro de broche Côté à 19 broches du câble de signal connecté

12 HORLOGE TMDS - 13 CEC 14 Réservé (pas connecté sur appareil) 15 HORLOGE DDC (SCL) 16 DONNÉES DDC (SDA) 17 DDC/CEC terre 18 ALIMENTATION +5 V

19 DÉTECTION CONNEXION À CHAUD23

À propos de votre moniteur Affectation des broches - USB-C Figure 7. Connecteur USB-C Tableau 19. Affectation des broches - Connecteur USB-C. Numéro de broche Nom du signal Numéro de broche Nom du signal

Affectation des broches - Connecteur USB type A en amont Figure 8. Connecteur USB type A 9 broches Tableau 20. Affectation des broches - Connecteur USB type A en amont. Numéro de broche Côté à 9 broches du connecteur de signal 1 VCC 2 D- 3 D+ 4 MASSE 5 SSRX- 6 SSRX+ 7 MASSE 8 SSTX- 9 SSTX+24 À propos de votre moniteur Interface Bus Série Universel (USB) Cette section donne plus d’informations sur les ports USB qui sont disponibles sur votre moniteur. Arrière

• Un port USB-C 5Gbps en amont Tableau 21. Port USB-C 5Gbps en amont USB-C Description Vidéo DisplayPort 1.4* Données 5 Gbps Power Delivery (PD) Jusqu’à 90 W *HBR3 est pris en charge.

• Deux ports USB 5Gbps type A en aval Tableau 22. Port USB 5Gbps type A en aval Vitesse de transfert Débit de données Puissance maximale supportée (chaque port) USB 5Gbps 5 Gbps 4,5 W USB 2.0 480 Mbps 4,5 W USB 1.0 12 Mbps 4,5 W Accès rapide (en bas à gauche)

• Un port USB 5Gbps type A en aval Tableau 23. Port USB 5Gbps type A en aval Vitesse de transfert Débit de données Puissance maximale prise en charge USB 5Gbps 5 Gbps 4,5 W USB 2.0 480 Mbps 4,5 W USB 1.0 12 Mbps 4,5 W

• Un port USB-C 5Gbps en aval Tableau 24. Port USB-C 5Gbps en aval Vitesse de transfert Débit de données Puissance maximale prise en charge USB 5Gbps 5 Gbps 15 W USB 2.0 480 Mbps 15 W USB 1.0 12 Mbps 15 W REMARQUE : La fonction USB 5Gbps nécessitent un ordinateur compatible avec USB 5Gbps. REMARQUE : Les ports USB du moniteur fonctionnent uniquement lorsque le moniteur est allumé ou en mode Veille. Si vous éteignez le moniteur puis le rallumez, les appareils branchés peuvent mettre quelques secondes avant de pouvoir fonctionner normalement.25 À propos de votre moniteur Bande passante vidéo Tableau 25. Bande passante vidéo Hôte Câble vidéo Priorité USB-C Profondeur des couleurs Résolution USB-C (DP 1.4 en mode alternatif) Câble USB-C Haute vitesse de données 8 bits 2560 x 1440 à 100 Hz Haute résolution 8 bits HDMI 1.4 Câble HDMI N/D 8 bits DP 1.2 Câble DP N/D 8 bits DP 1.4 Câble DP N/D 8 bits REMARQUE : La profondeur des couleurs et la résolution peuvent varier en fonction du comportement de l’hôte. Vitesse de la bande passante USB Tableau 26. Vitesse de la bande passante USB Hôte Câble USB en amont Priorité USB-C Appareil USB connecté au port USB type A ou USB-C en aval USB-C (DP 1.2 en mode alternatif) Câble USB-C vers C (fourni avec votre moniteur) Haute vitesse de données Prise en charge, USB 2.0/USB 5Gbps Haute résolution Prise en charge, USB 2.0 USB-C (DP 1.4 en mode alternatif) Câble USB-C vers C (fourni avec votre moniteur) Haute vitesse de données Prise en charge, USB 2.0/USB 5Gbps Haute résolution Prise en charge, USB 2.0 USB 2.0 type A Câble USB type C/type A N/D Prise en charge, USB 2.0 USB 5Gbps type A Câble USB type C/type A N/D Prise en charge, USB 2.0/USB 5Gbps USB-C 5Gbps (données uniquement) Câble USB-C vers C (fourni avec votre moniteur) N/D Prise en charge, USB 2.0/USB 5Gbps USB-C 5Gbps (données uniquement) Câble USB-C vers C (fourni avec votre moniteur) N/D Prise en charge, USB 2.0/USB 5Gbps26 À propos de votre moniteur Affectation des broches - Port RJ45 Figure 9. Connecteur du port RJ45 Tableau 27. Affectation des broches - Port RJ45 Numéro de broche Affectation de signal 1 CT 2 TD1+ 3 TD1- 4 TD2+ 5 TD2- 6 TD3+ 7 TD3- 8 TD4+ 9 TD4- 10 MASSE 11 VERT 12 VERT 13 VERT_ORANGE 14 VERT_ORANGE27 À propos de votre moniteur Installation du pilote Installez le pilote de contrôleur Ethernet Realtek USB GBE disponible pour votre système. Vous pouvez le télécharger à l’adresse Site de support de Dell dans la section «Pilotes et téléchargements». Le débit de données du réseau (RJ45) via USB-C est de 1000 Mbps maximum. Comportement Wake-on-LAN Tableau 28. Comportement Wake-on-LAN État d’économie d’énergie de l’ordinateur Comportement du système après réception de la commande Wake-on-LAN (WOL) Veille moderne (S0ix) L’ordinateur et le moniteur restent en mode Veille mais la communication réseau sera activée. Veille/Sommeil (S3) L’ordinateur et le moniteur s’allument. Hibernation (S4) L’ordinateur et le moniteur s’allument. ÉTEINT/Arrêt (S5) L’ordinateur et le moniteur s’allument. REMARQUE : Le BIOS de l’ordinateur doit d’abord être configuré pour pouvoir activer la fonction WOL. REMARQUE : Ce port LAN est conforme à la norme 1000Base-T IEEE 802.3az, prenant en charge le Pass-thru d’adresse Mac (imprimée sur l’étiquette du modèle) (MAPT), le Wake-on-LAN (WOL) à partir du mode Veille (S3) et la fonction de démarrage UEFI* PXE [le démarrage UEFI PXE n’est pas pris en charge sur les PC de bureau Dell (à l’exception des OptiPlex 7090/3090 Ultra Desktop)], ces 3 fonctions dépendent des paramètres du BIOS et de la version du système d’exploitation. La fonctionnalité peut varier avec les PC non Dell. *UEFI signifie Unified Extensible Firmware Interface. REMARQUE : WOL S4 et WOL S5 ne sont compatibles qu’avec les systèmes Dell qui supportent DPBS et dotés d’une connexion d’interface USB-C (MFDP). REMARQUE : Pour tout problème lié à WOL, les utilisateurs doivent déboguer l’ordinateur sans moniteur. Une fois le problème résolu, connectez le moniteur. État des LED du connecteur RJ45 :

Figure 10. État des LED du connecteur RJ45 : Tableau 29. État des LED du connecteur RJ45 : Nom Couleur de la LED Description 1 Vert Indicateur de lien / d’activité

• Clignotant - Activité sur le port.

• Vert allumé - Lien en cours d’établissement.

• Éteint - Le lien n’est pas établi. 2 Orange ou vert Indicateur de vitesse :

• Éteint - 10 Mbps REMARQUE : Le câble RJ45 est un accessoire standard non inclus dans la boîte.28 À propos de votre moniteur Fonctionnalité Plug and Play Vous pouvez connecter ce moniteur à tout système compatible Plug and Play. Ce moniteur fournit automatiquement à l’ordinateur ses données d’identification d’affichage étendues (Extended Display Identification Data : EDID) en utilisant les protocoles DDC (Display Data Channel) de manière à ce que l’ordinateur puisse effectuer automatiquement la configuration et optimiser les paramètres du moniteur. La plupart des installations de moniteur sont automatique ; vous pouvez changer des réglages selon le besoin. Pour plus d’informations sur les réglages du moniteur, consultez Utilisation du moniteur. Qualité du moniteur LCD et politique des pixels Pendant le processus de fabrication de ce moniteur LCD, il n’est pas anormal que un ou plusieurs pixels deviennent fixe et difficile à voir mais cela n’affecte pas la qualité ou l’utilisation de l’affichage. Pour plus d’informations sur la Politique de la qualité et des pixels des écrans Dell, voir Consignes Dell relatives aux pixels des écrans.29 À propos de votre moniteur Ergonomie

AVERTISSEMENT : Une utilisation incorrecte ou prolongée du clavier peut entraîner des blessures.

AVERTISSEMENT : Regarder un écran ou un moniteur externe pendant de longues périodes peut entraîner une fatigue

oculaire. Pour le confort et l’efficacité, observez les directives suivantes lors de l’installation et de l’utilisation de votre poste de travail informatique :

• Placez votre ordinateur de manière à ce que l’écran et le clavier soient directement devant vous lorsque vous travaillez. Des supports spéciaux sont disponibles dans le commerce pour vous aider à positionner correctement votre clavier.

• Pour réduire le risque de tension oculaire et de douleur au cou/aux bras/au dos/aux épaules du fait de l’utilisation du moniteur pendant une période prolongée, nous vous recommandons de :

1. Réglez la distance de l’écran entre 20 et 28 pouces (50 - 70 cm) par rapport à vos yeux.

2. Cligner fréquemment pour hydrater vos yeux ou humidifier vos yeux avec de l’eau après une utilisation prolongée du

3. Faites des pauses régulières et fréquentes de 20 minutes toutes les deux heures.

4. Détourner le regard au loin et regarder fixement un objet à une distance de 20 pieds (6 mètres) pendant au moins 20

secondes durant les pauses.

5. Faire des étirements pour libérer la tension dans le cou, les bras, le dos et les épaules durant les pauses.

• Veiller à ce que l’écran du moniteur soit à la hauteur des yeux ou légèrement plus bas lorsque vous êtes assis devant le moniteur.

• Ajustez l’inclinaison du moniteur, son contraste et sa luminosité.

• Ajustez la lumière ambiante autour de vous (comme les lampes de plafond, les lampes de bureau et les rideaux ou les stores des fenêtres voisines) pour minimiser les reflets et l’éblouissement sur l’écran.

• Utilisez une chaise qui offre un bon soutien pour le bas du dos.

• Gardez vos avant-bras horizontaux et vos poignets dans une position neutre et confortable lorsque vous utilisez le clavier ou la souris.

• Laissez toujours de l’espace pour reposer vos mains lorsque vous utilisez le clavier ou la souris.

• Laissez le haut de vos bras reposer naturellement des deux côtés de la chaise.

• Veillez à ce que vos pieds reposent à plat sur le sol.

• Lorsque vous êtes assis, assurez-vous que le poids de vos jambes repose sur vos pieds et non sur la partie avant de votre siège. Ajustez la hauteur de votre siège ou utilisez un repose-pieds si nécessaire pour maintenir une bonne posture.

• Variez vos activités quotidiennes. Essayez d’organiser votre travail de manière à ne pas devoir rester assis/travailler pendant de longues périodes. Essayez de vous lever et de marcher à intervalles réguliers.

• Gardez la zone sous votre bureau libre de tout obstacle et de tout câble ou cordon d’alimentation qui pourrait gêner votre confort ou présenter un risque potentiel de trébuchement. Poignets plats et détendus pieds à plat sur le sol écran et clavier placés directement devant l'utilisateur écran du moniteur au niveau des yeux ou en dessous Figure 11. Ergonomie30 À propos de votre moniteur Manipulation et déplacement de votre moniteur Pour vous assurer que le moniteur est manipulé en toute sécurité lorsque vous le soulevez ou le déplacez, respectez les règles suivantes :

• Avant de déplacer ou de soulever le moniteur, éteignez votre ordinateur et le moniteur.

• Débranchez tous les câbles du moniteur.

• Placez le moniteur dans la boîte d’origine avec les matériaux d’emballage d’origine.

• Tenez fermement le bord inférieur et le bord du moniteur sans appliquer de pression excessive pour le soulever ou le déplacer. Figure 12. Manipulation de l’écran

• Lorsque vous soulevez ou déplacez le moniteur, assurez-vous que l’écran est tourné vers l’extérieur et n’appuyez pas sur la zone de l’écran pour éviter de la rayer ou de l’endommager. Figure 13. L’écran est orienté dans la direction opposée à vous

• Lorsque vous transportez le moniteur, évitez tout choc ou vibration soudains.

• Lorsque vous soulevez ou déplacez le moniteur, ne le retournez pas en tenant le socle ou le support du moniteur. Cela pourrait endommager le moniteur ou causer des blessures. Figure 14. Ne pas retourner le moniteur31 À propos de votre moniteur Instructions d’entretien Nettoyage de votre moniteur

AVERTISSEMENT : Lisez et suivez les Instructions de sécurité avant de nettoyer le moniteur.

MISE EN GARDE : Avant de nettoyer le moniteur, débranchez son cordon d’alimentation de la prise murale. Pour les meilleures pratiques, suivez les instructions dans la liste ci-dessous pendant le déballage, le nettoyage ou la manipulation de votre moniteur :

• Utilisez un chiffon propre légèrement humidifié avec de l’eau pour nettoyer le support, l’écran et le châssis de votre moniteur Dell. Si possible, utilisez un tissu de nettoyage d’écran ou une solution de nettoyage d’écran spéciale adaptée au nettoyage des moniteurs Dell.

• Après avoir nettoyé la surface de la table, assurez-vous qu’elle est bien sèche et exempte d’humidité ou de traces de produit de nettoyage avant de placer votre moniteur Dell.

AVERTISSEMENT : Ne pas utiliser de détergents, ni d’autres produits chimiques à base de benzène, de diluant, d’ammoniac,

de nettoyants abrasifs, d’alcool ou d’air comprimé.

AVERTISSEMENT : L’utilisation de produits chimiques pour le nettoyage peut entraîner des changements dans l’apparence

du moniteur, tels que la décoloration des couleurs, l’apparition d’un film laiteux sur le moniteur, une déformation, une teinte foncée inégale et un décollement de la surface de l’écran. MISE EN GARDE : Ne vaporisez pas la solution de nettoyage ou même de l’eau directement sur la surface de l’écran. Cela permettra à des liquides de s’accumuler et de couler vers le bas de l’écran et endommagera les composants électroniques, avec des dommages permanents. Appliquez plutôt la solution de nettoyage ou de l’eau sur un chiffon doux, puis nettoyez le moniteur. REMARQUE : Les dommages au moniteur causés par des méthodes de nettoyage incorrectes et le Utilisation de benzène, de diluant, d’ammoniac, de nettoyants abrasifs, d’alcool, d’air comprimé ou de détergent de toute sorte causent des dommages induits par le client (DIC). Les DIC ne sont pas couverts par la garantie Dell standard.

• Si vous remarquez la présence de résidus de poudre blanche lors du déballage de votre moniteur, éliminez-les à l’aide d’un chiffon.

• Manipulez votre moniteur avec soin car les plastiques de couleur foncée peuvent rayer et laisser des marques de rayures blanches plus facilement que les moniteurs de couleur claire.

• Pour aider à conserver une qualité d’image optimale sur votre moniteur, utiliser un économiseur d’écran qui change dynamiquement et veuillez éteindre votre moniteur quand vous ne l’utilisez pas.32 Installation du moniteur Installation du moniteur Fixation du socle REMARQUE : Le socle n’est pas fixé lorsque le moniteur est expédié de l’usine. REMARQUE : Les instructions suivantes s’appliquent uniquement au socle fourni avec votre moniteur. Si vous attachez un socle acheté auprès d’une autre source, suivez les instructions d’installation fournies avec ce socle.

1. Assembler la colonne de support sur le socle :

a. Ouvrez le rabat avant de la boîte pour obtenir la colonne de support et le socle. b. Enlevez la colonne de support et le socle de la mousse d’emballage. Figure 15. Enlevez la colonne de support et le socle REMARQUE : Les images sont uniquement à titre d’illustration. L’emplacement et l’aspect de la mousse d’emballage peuvent varier selon le modèle. c. Alignez et placez la colonne de support sur le socle. d. Ouvrez la poignée à vis située au bas de la base du socle et tournez-la dans le sens des aiguilles d’une montre pour fixer l’ensemble du socle. e. Fermez la poignée à vis. Figure 16. Installez la colonne de support et le socle f. Ouvrez le couvercle de protection du moniteur pour accéder à la fente VESA à l’arrière de l’écran. Figure 17. Enlevez le couvercle de protection REMARQUE : Assurez-vous que le volet de la plaque frontale est complètement ouvert avant de fixer le socle sur l’écran.33 Installation du moniteur

2. Attachez l’ensemble du socle sur l’écran.

a. Insérez avec précaution les languettes de la colonne dans les fentes du couvercle arrière de l’écran et abaissez l’ensemble du socle pour le mettre en place. Figure 18. Attachez l’ensemble du socle sur l’écran b. Tenez la colonne et soulevez délicatement le moniteur, puis placez-le sur une surface plane. Figure 19. Tenez la colonne et soulevez le moniteur

AVERTISSEMENT : Tenez fermement la colonne lorsque vous soulevez le moniteur pour éviter tout dommage accidentel.

c. Enlevez le couvercle de protection du moniteur. Figure 20. Enlevez le couvercle de protection du moniteur34 Installation du moniteur Utilisation des ports d’accès rapide Lorsque vous voulez utiliser les ports USB d’accès rapide intégrés du moniteur, appuyez sur le module de port d’accès rapide, puis relâchez. Le module de port d’accès rapide glisse vers le bas. Figure 21. Utilisation des ports d’accès rapide Connecter votre moniteur MISE EN GARDE : Avant de débuter les procédures de cette section, suivez les Instructions de sécurité. REMARQUE : Les moniteurs Dell sont conçus pour fonctionner de façon optimale avec les câbles Dell fournis dans la boîte d’emballage. Dell ne garantit pas la qualité et les performances vidéo si des câbles non Dell sont utilisés. REMARQUE : Faites passer les câbles à travers l’emplacement de gestion des câbles avant de les brancher. REMARQUE : Ne branchez pas tous les câbles de l’ordinateur en même temps. REMARQUE : Les images sont uniquement à titre d’illustration. L’apparence de l’ordinateur peut varier. Pour connecter votre moniteur à l’ordinateur :

1. Éteignez votre ordinateur et débranchez son cordon d’alimentation.

2. Branchez le câble DisplayPort ou HDMI, et le câble USB-C de votre moniteur à l’ordinateur.

AVERTISSEMENT : Pour éviter de plier les connecteurs du câble USB-C, tenez délicatement les deux côtés du connecteur,

puis insérez-le verticalement dans/tirez-le du port USB-C du moniteur. Figure 22. Connexion USB-C

3. Connectez les périphériques USB aux ports USB en aval du moniteur.

4. Branchez les cordons d’alimentation de votre ordinateur et du moniteur sur une prise de courant murale.

5. Allumez le moniteur et l’ordinateur.

Si votre moniteur affiche une image, l’installation est terminée. Si aucune image n’est affichée, voir Problèmes courants.35 Installation du moniteur Branchement du câble DisplayPort (DisplayPort à DisplayPort) DP 1.4 DisplayPort Figure 23. Branchement du câble DisplayPort Branchement du câble USB type C à type A USB-C USB Type-A Figure 24. Branchement du câble USB type C à type A Branchement du câble USB-C à C USB-C USB-C Figure 25. Branchement du câble USB-C à C REMARQUE : Utilisez uniquement le câble USB-C à C fourni avec le moniteur.

• Ce port prend en charge le mode alternatif DisplayPort (norme DP1.4 uniquement).

• Le port USB-C conforme à la norme d’alimentation (PD Version 3.0) fournit jusqu’à 90 W d’énergie.

• Si votre ordinateur portable a besoin de plus de 90 W pour fonctionner et que la batterie est déchargée, il ne pourra pas être mis sous tension ou chargé avec le port USB PD de ce moniteur. Branchement du câble HDMI (vendu séparément). HDMI HDMI Figure 26. Branchement du câble HDMI36 Installation du moniteur Branchement du moniteur pour la fonction DP Multi-Stream Transport (MST) Figure 27. Branchement du moniteur pour la fonction DP Multi-Stream Transport (MST) REMARQUE : Ce moniteur prend en charge la fonction DP MST. Pour utiliser cette fonction, la carte graphique de votre PC doit être certifiée DP 1.4 avec l’option MST. REMARQUE : Enlevez le capuchon en caoutchouc lorsque vous utilisez le connecteur de sortie DP. Branchement du moniteur pour la fonction USB-C Multi-Stream Transport (MST) Figure 28. Branchement du moniteur pour la fonction USB-C Multi-Stream Transport (MST) REMARQUE : Le nombre maximum de moniteurs supportés via MST dépend de la bande passante de la source USB-C. REMARQUE : Enlevez le capuchon en caoutchouc lorsque vous utilisez le port de sortie DP en aval. Connexion du moniteur à un câble Ethernet (acheté séparément) Figure 29. Connexion du moniteur à un réseau local REMARQUE : Le câble Ethernet n’est pas un accessoire standard de la boîte.37 Installation du moniteur Synchro boutons alim Dell (DPBS, Dell Power Button Sync) Votre moniteur est conçu avec la fonction Synchro boutons alim Dell (DPBS, Dell Power Button Sync) pour vous permettre de contrôler l’état d’alimentation du PC avec le bouton d’alimentation du moniteur. Cette fonction n’est prise en charge que par la plate- forme Dell qui dispose d’une fonction DPBS intégrée, et elle n’est prise en charge que par l’interface USB-C. Pour vous assurer que la fonction DPBS fonctionne pour la première fois, vous devez d’abord effectuer les étapes suivantes sur la plateforme supportant la fonction DPBS dans Control Panel (Panneau de commande). REMARQUE : DPBS ne prend en charge que le port USB-C en amont avec une icône .

1. Allez dans Control Panel (Panneau de commande).

2. Sélectionnez Hardware and Sound (Matériel et son), puis Power Options (Options d’alimentation).38

Installation du moniteur

3. Allez dans System Settings (Paramètres du système).

4. Dans le menu déroulant de When I press the power button (Lorsque j’appuie sur le bouton d’alimentation), il y aura plusieurs options que vous pouvez sélectionner : Do nothing (Ne rien faire)/Sleep (Sommeil)/Hibernate (Hibernation)/Shut down (Arrêt). Vous pouvez sélectionner Sleep (Sommeil)/Hibernate (Hibernation)/Shut down (Arrêt). REMARQUE : Ne choisissez pas «Do nothing (Ne rien faire)», sinon le bouton d’alimentation du moniteur ne pourra pas se synchroniser avec l’état d’alimentation du PC.39 Installation du moniteur Connexion du moniteur avec DPBS pour la première fois La première fois que vous utilisez la fonction DBPS :

1. Assurez-vous que le PC et le moniteur sont bien éteints.

2. Appuyez sur le bouton d’alimentation du moniteur pour l’allumer.

3. Branchez le câble USB-C (fourni avec votre moniteur) du PC sur le moniteur.

4. Le moniteur et le PC s’allument normalement. Si ce n’est pas le cas, appuyez sur le bouton d’alimentation du moniteur ou du PC pour allumer le système. REMARQUE : Assurez-vous que Synchro boutons alim Dell est réglé sur Allumé. Consultez Synchro boutons alim Dell.40 Installation du moniteur Utilisation de la fonction DPBS Réveil avec le câble USB-C Lorsque vous connectez le câble USB-C, l’état du moniteur/du PC est le suivant :

• Certains systèmes PC de Dell ne peuvent permettent pas de réveiller la plate-forme via le moniteur. Lors du branchement du câble USB-C, un mouvement de la souris ou une pression sur le clavier peut être nécessaire pour réveiller le système/le moniteur de la veille ou de l’hibernation. Lorsque vous appuyez sur le bouton d’alimentation du moniteur ou de l’ordinateur, l’état du moniteur/de l’ordinateur est comme suit : REMARQUE : Vous pouvez activer ou désactiver la fonction Synchro boutons alim Dell avec l’OSD.

• Lorsque le moniteur et le PC sont tous deux allumés, appuyez sur le bouton d’alimentation du moniteur et maintenez-le enfoncé pendant 4 secondes, l’écran vous demandera si vous voulez éteindre l’ordinateur.41 Installation du moniteur

• Lorsqu’il est nécessaire de forcer l’arrêt du système, appuyez sur le bouton d’alimentation de l’écran pendant 10 secondes. Branchement du moniteur pour la fonction USB-C Multi-Stream Transport (MST) Un PC est connecté à deux moniteurs dans un état d’alimentation initialement éteint, et l’état d’alimentation du PC est synchronisé avec le bouton d’alimentation du moniteur 1. Lorsque vous appuyez sur le bouton d’alimentation du moniteur 1 ou du PC, le moniteur 1 et le PC s’allument. En même temps, le moniteur 2 reste éteint. Pour allumer le moniteur 2, vous devez appuyer manuellement sur son bouton d’alimentation. De même, un PC est connecté à deux moniteurs dans un état d’alimentation initialement éteint, et l’état d’alimentation du PC est synchronisé avec le bouton d’alimentation du moniteur 1. Lorsque vous appuyez sur le bouton d’alimentation du moniteur 1 ou du PC, le moniteur 1 et le PC s’éteignent. En même temps, le moniteur 2 est en mode Veille. Pour éteindre le moniteur 2, vous devez appuyer manuellement sur son bouton d’alimentation.42 Installation du moniteur Connexion du moniteur avec USB-C Si le PC Dell* a plus de deux ports USB-C, l’état d’alimentation de chaque moniteur connecté sera synchronisé avec le PC. Par exemple, lorsque le PC et les deux moniteurs sont tous allumés, il suffit d’appuyer sur le bouton d’alimentation du moniteur 1 ou du moniteur 2 pour éteindre le PC, le moniteur 1 et le moniteur 2. *Assurez-vous de vérifier que le PC Dell est compatible avec la fonction DPBS. REMARQUE : DPBS ne prend en charge que le port USB-C en amont avec une icône .43 Installation du moniteur Assurez-vous que Synchro boutons alim Dell est réglé sur Allumé (voir Synchro boutons alim Dell). Lorsque l’ordinateur et les deux moniteurs sont tous éteints, il suffit d’appuyer sur le bouton d’alimentation du moniteur 1 ou du moniteur 2 pour allumer le PC, le moniteur 1 et le moniteur 2. Gestion de vos câbles Faites passer les câbles dans la fente de gestion des câbles sur la colonne de support. Figure 30. Gestion de vos câbles Après avoir connecté tous les câbles nécessaires à votre moniteur et à votre ordinateur, (voir Connecter votre moniteur pour attacher les câbles), arrangez tous les câbles comme indiqué dans l’image. Si votre câble ne peut pas atteindre votre ordinateur, vous pouvez vous connecter directement à l’ordinateur sans passer par le guide de gestion des câbles sur le socle du moniteur.44 Installation du moniteur Sécuriser votre moniteur avec le verrou de sécurité Kensington (optionnel) La fente du verrou de sécurité est en bas du moniteur (voir Fente de verrouillage de sécurité). Fixez votre moniteur à une table en utilisant le verrou de sécurité Kensington. Pour plus d’informations sur l’utilisation du verrou Kensington (vendu séparément), consultez la documentation fournie avec le verrou. Figure 31. Utilisation du verrou Kensington REMARQUE : L’image est uniquement à titre d’illustration. L’apparence du verrou peut varier. Enlever le socle du moniteur REMARQUE : Pour éviter de rayer l’écran lorsque vous enlevez le socle, assurez-vous que le moniteur est posé sur une surface douce et manipulez-le avec précaution. REMARQUE : Les étapes suivantes concernent spécifiquement le retrait du socle fourni avec votre moniteur. Si vous enlevez un socle acheté auprès d’une autre source, suivez les instructions d’installation fournies avec ce socle. REMARQUE : Avant d’enlever le socle, veuillez éteindre le moniteur et débrancher tous les câbles. Pour enlever le socle :

1. Éteignez le moniteur.

2. Débranchez tous les câbles de l’ordinateur.

3. Placez le moniteur sur un chiffon doux ou un coussin.

4. Appuyez sur le bouton de déverrouillage du support à l’arrière de l’écran et maintenez-le enfoncé.

5. Soulevez et enlevez l’ensemble du socle du moniteur.

Figure 32. Enlever le socle du moniteur45 Installation du moniteur Montage mural (optionnel) Figure 33. Montage mural REMARQUE : Utilisez des vis M4 x 10 mm pour connecter le moniteur au kit de montage mural. Référez-vous à la documentation fournie avec le kit de montage mural compatible VESA.

1. Placez l’écran du moniteur sur un chiffon doux ou un coussin sur une table plane stable.

2. Enlevez le socle du moniteur (voir Enlever le socle du moniteur).

3. Utilisez un tournevis en croix Phillips pour enlever les quatre vis tenant le couvercle en plastique.

4. Attachez les crochets de fixation du kit de montage mural au moniteur.

5. Fixez le moniteur sur le mur. Pour plus d’informations, reportez-vous à la documentation fournie avec le kit de montage mural. REMARQUE : Fixez le moniteur uniquement avec un support de montage mural agréé UL/CSA/GS avec une capacité de support de poids ou une charge minimum de (15,12 kg).46 Installation du moniteur Utilisation des fonctions de réglage de l’inclinaison, du pivotement, de la rotation et de la hauteur REMARQUE : Les instructions suivantes s’appliquent uniquement à la fixation du socle fourni avec le moniteur. Si vous attachez un socle acheté auprès d’une autre source, suivez les instructions d’installation fournies avec ce support. Réglage de l’inclinaison et du pivotement Avec l’ensemble du socle connecté au moniteur, vous pouvez tourner et incliner le moniteur pour obtenir l’angle de visualisation le plus confortable. Figure 34. Réglage de l’inclinaison et du pivotement REMARQUE : L’ensemble du socle n’est pas préinstallé lorsque le moniteur est expédié de l’usine. Réglage de la hauteur REMARQUE : Le socle s’étend verticalement jusqu’à 150 mm. L’image suivante montre comment étendre le socle verticalement. 150 mm Figure 35. Réglage de la hauteur Réglage de la rotation Avant de faire pivoter l’écran, assurez-vous qu’il est complètement déployé verticalement et complètement incliné vers le haut pour éviter de cogner le bord inférieur du moniteur. Figure 36. Moniteur complètement déployé verticalement et complètement incliné vers le haut47 Installation du moniteur Rotation dans le sens des aiguilles d’une montre Figure 37. Rotation dans le sens des aiguilles d’une montre Rotation dans le sens inverse des aiguilles d’une montre Figure 38. Rotation dans le sens inverse des aiguilles d’une montre REMARQUE : Pour utiliser la fonction de rotation d’écran (vue Paysage vs Portrait), un pilote graphique mis à jour est exigé pour votre ordinateur Dell tout en sachant que celui-ci n’est pas fourni avec le moniteur. Voir la section Téléchargement des pilotes vidéo sur le Site de support de Dell pour les dernières mises à jour des pilotes. REMARQUE : En mode Portrait, vous pouvez constater une dégradation des performances pendant l’utilisation d’applications graphiquement intensives telles que les jeux 3D. Réglage des paramètres d’affichage de rotation de votre système Après avoir fait pivoté votre moniteur, vous devez exécuter la procédure ci-dessous pour faire pivoter votre système d’exploitation. REMARQUE : Si vous utilisez cet écran avec un ordinateur d’une marque autre que Dell, vous devrez aller sur le site web du pilote graphique ou le site web du constructeur de votre ordinateur pour obtenir les instructions sur la façon de faire pivoter le «contenu» de votre système d’exploitation. Pour ajuster les paramètres de rotation d’affichage :

1. Cliquez avec le bouton droit sur le Bureau et cliquez sur Properties (Propriétés).

2. Sélectionnez l’onglet Settings (Réglages) puis cliquez sur Advanced (Avancé).

3. Si vous utilisez une carte AMD, sélectionnez l’onglet Rotation et réglez l’angle de rotation désiré.

4. Si vous utilisez une carte nVidia, cliquez sur l’onglet NVIDIA, sélectionnez NVRotate dans la colonne de gauche puis choisissez l’angle de rotation désiré. 5. Si vous utilisez une carte graphique Intel, sélectionnez l’onglet de la carte graphique Intel, cliquez sur Graphic Properties (Propriétés graphiques), choisissez l’onglet Rotation puis réglez l’angle de rotation désiré. REMARQUE : Si vous ne trouvez pas d’option de rotation ou si elle ne fonctionne pas correctement, allez sur le Site de support de Dell et téléchargez le dernier pilote pour votre carte graphique.48 Utilisation du moniteur Utilisation du moniteur Allumer le moniteur Appuyez sur le bouton d’alimentation pour allumer le moniteur. Figure 39. Allumer le moniteur Utilisation du joystick Utilisez le joystick situé à l’arrière du moniteur pour effectuer les réglages de l’affichage à l’écran (OSD). Figure 40. Utilisation du joystick

1. Appuyez sur le joystick pour ouvrir le Lanceur de menu.

2. Poussez le joystick vers le haut, le bas, la gauche ou la droite pour basculer entre les options.

3. Appuyez à nouveau sur le joystick pour confirmer la sélection.

Tableau 30. Utilisation du joystick Joystick Description Lorsque le menu OSD n’est pas affiché sur l’écran, appuyez sur le joystick pour lancer le Lanceur de menu. Voir Accéder au Lanceur de menu. Lorsque le menu OSD est affiché, appuyez sur le joystick pour confirmer la sélection ou enregistrer les réglages. Pour la navigation directionnelle dans deux sens (droite et gauche). Va vers la droite pour accéder au sous-menu. Va vers la gauche pour accéder au menu supérieur ou quitter le menu actuel. Pour la navigation directionnelle dans deux sens (haut et bas). Bascule entre les éléments de menu. Augmente (haut) ou diminue (bas) le réglage du paramètre sélectionné dans le menu.49 Utilisation du moniteur Utilisation du menu OSD (affichage à l’écran) Utilisation du Lanceur de menu Lorsque vous poussez ou appuyez sur le joystick, le Lanceur de menu apparaît pour vous permettre d’accéder au menu principal de l’OSD et aux fonctions de raccourci. Pour sélectionner une fonction, poussez le joystick. Figure 41. Utilisation du Lanceur de menu Tableau 31. Description des fonctions du Lanceur de menu : Joystick Description

Touche raccourci 1/ Modes de préréglage Pour choisir un mode de couleur préféré dans la liste des modes prédéfinis.

Touche raccourci 2/ Luminosité/Contraste Pour accéder aux curseurs de réglage de la luminosité et du contraste.

Touche raccourci 3/Plus d’informations Pour afficher les informations du moniteur.

Touche raccourci 4/Proportions Permet d’ajuster le rapport d’aspect de l’image sur 16:9, 4:3 ou 5:4.

Touche raccourci 5/Source entrée Pour choisir une source d’entrée parmi les signaux vidéo listés.

Menu Pour lancer le menu principal de l’OSD, voir Accéder au menu du système.

Quitter Pour quitter le Lanceur de menu.50 Utilisation du moniteur Utiliser les touches de navigation Lorsque le menu principal de l’OSD est ouvert, poussez le joystick pour configurer les paramètres, en suivant les boutons de navigation affichés sous l’OSD. Figure 42. Touches de navigation Tableau 32. Boutons de contrôle et descriptions. Boutons de commande Description Haut Utilisez la touche de navigation Haut pour ajuster (augmenter la valeur) des éléments du menu OSD. Bas Utilisez la touche de navigation Bas pour ajuster (baisser la valeur) des éléments du menu OSD. Gauche Dans le premier niveau du menu, utilisez la touche de navigation Gauche pour quitter/fermer le menu OSD. Droite Dans tous les autres niveaux, à l’exception du premier niveau de la liste des menus, la touche de navigation Droite permet de passer au niveau suivant.

Appuyez sur le joystick pour confirmer la sélection. REMARQUE : Pour quitter l’élément du menu sélectionné et revenir au menu précédent, poussez le joystick vers la gauche pour quitter.51 Utilisation du moniteur Accéder au menu du système REMARQUE : Après avoir modifié les réglages, appuyez sur le joystick pour enregistrer les modifications avant de quitter ou d’aller à un autre menu.

1. Sélectionnez l’icône pour ouvrir l’OSD et afficher le menu principal.

Figure 43. Menu principal OSD

2. Appuyez sur le joystick sur la touche de navigation dans ou pour activer l’option en surbrillance.

3. Appuyez sur la touche de navigation et pour vous déplacer entre les différentes options de réglage. Lorsque vous allez d’une icône à une autre, l’option est mise en surbrillance.

4. Appuyez sur la touche de navigation ou une fois pour activer l’option en surbrillance.

REMARQUE : Les boutons directionnels (et le bouton OK) affichés peuvent différer selon le menu que vous avez sélectionné. Utilisez les touches disponibles pour effectuer votre sélection.

5. Appuyez sur la touche de navigation et pour sélectionner le paramètre désiré.

6. Appuyez sur puis utilisez les touches de navigation et pour effectuer les modifications en fonction des indicateurs dans le menu.

7. Sélectionnez le bouton pour retourner au menu principal.52

Utilisation du moniteur Tableau 33. Menu OSD Icône Menu et sous-menus Description Luminosité/Contraste Permet de régler la luminosité et le contraste de l’écran. Luminosité Luminosité Permet de régler la luminance du rétroéclairage. Poussez le joystick vers le haut ou vers le bas pour augmenter ou diminuer le niveau de luminosité (min 0 ~ max 100). Contraste Réglez d’abord Luminosité, puis réglez Contraste seulement si un réglage supplémentaire est nécessaire. La fonction Contraste permet de régler le degré de différence entre les points sombres et les points lumineux sur le moniteur. Poussez le joystick vers le haut ou vers le bas pour augmenter ou diminuer le niveau de contraste (min 0 ~ max 100). Source entrée Sélectionnez les différents signaux vidéo qui peuvent être connectés à votre moniteur. USB-C 90W Sélectionnez l’entrée USB-C 90W lorsque vous utilisez le connecteur USB-C en amont. Appuyez sur le joystick pour confirmer la sélection.

Sélectionnez DP lorsque vous utilisez le connecteur DisplayPort (DP). Appuyez sur le joystick pour confirmer la sélection. HDMI Sélectionnez HDMI lorsque vous utilisez le connecteur HDMI. Appuyez sur le joystick pour confirmer la sélection. Renommer les entrées Permet de spécifier un nom d’entrée prédéfini pour la source d’entrée sélectionnée. Les options prédéfinies sont PC, PC 1, PC 2, Portable, Portable 1, et Portable 2. Le réglage par défaut est Éteint. REMARQUE : Lorsque vous effectuez un renommage de l’entrée USB-C (90W), la valeur en watts reste après l’option spécifiée, par exemple, PC 1 (90W). REMARQUE : Cela n’est pas applicable pour les noms d’entrée indiqués dans les messages d’avertissement et dans Infos d’affichage. Synchro luminosité/ contraste Permet de synchroniser les paramètres de la luminosité/contraste avec toutes les sources d’entrée et tous les modes de prédéfinis. Sélection auto Permet de rechercher automatiquement les sources d’entrée disponibles. Le réglage par défaut est Allumé. Appuyez sur le joystick pour confirmer la sélection.53 Utilisation du moniteur Icône Menu et sous-menus Description Options pour USB-C Permet de régler Sélection automatique de USB-C sur :

• Avis entrées multiples : Toujours afficher le message Changer à l’entrée vidéo USB-C pour que l’utilisateur puisse choisir s’il veut le changement ou non.

• Toujours commuter : Changer automatiquement à l’entrée vidéo USB-C (sans demander) lorsque le câble USB-C est connecté.

• Éteint : Ne jamais changer automatiquement à l’entrée vidéo USB-C lorsque le câble USB-C est connecté. Appuyez sur le joystick pour confirmer la sélection. REMARQUE : Cette fonction n’est pas disponible lorsque le paramètre Sélection auto est réglé sur Éteint. Options pour DP/HDMI Permet de régler la fonction sur :

• Avis entrées multiples : Toujours afficher le message Changer à l’entrée vidéo DP/HDMI pour que l’utilisateur puisse choisir s’il veut le changement ou non.

• Toujours commuter : Changer automatiquement à l’entrée vidéo DP/HDMI (sans demander) lorsque le câble DisplayPort ou HDMI est connecté.

• Éteint : Ne jamais changer automatiquement à l’entrée vidéo DP/HDMI lorsque le câble DisplayPort ou HDMI est connecté. Appuyez sur le joystick pour confirmer la sélection. REMARQUE : Cette fonction n’est pas disponible lorsque le paramètre Sélection auto est réglé sur Éteint. Réinit. source entrée Permet de réinitialiser tous les réglages des entrées du moniteur sur les réglages d’usine. Couleur Permet de régler le mode de réglage des couleurs. Modes de préréglage Permet de choisir à partir d’une liste des modes de couleur préréglés. Appuyez sur le joystick pour confirmer la sélection.

• Standard : C’est le réglage par défaut. Avec un panneau à faible lumière bleue, ce moniteur est certifié par TÜV pour réduire la production de lumière bleue et créer des images plus relaxantes et moins stimulantes.

• Film : Charge les réglages de couleur idéaux pour les films.

• Jeux : Charge les réglages de couleur idéals pour la plupart des jeux.

• Chaud : Présente les couleurs avec des températures de couleur plus basses. L’écran apparaîtra plus «chaud» avec une teinte rougeâtre/jaunâtre.

• Froid : Présente les couleurs avec des températures de couleur plus élevées. L’écran apparaîtra plus «froid» avec une teinte bleuâtre.

• Couleur Perso : Permet de régler manuellement les paramètres de couleur (R/G/B) et de créer votre propre mode de couleur prédéfini. Format entrée couleurs Permet de régler le mode d’entrée vidéo sur :

• RGB : Sélectionnez cette option si votre moniteur est connecté à un ordinateur ou à un lecteur multimédia prenant en charge la sortie RGB.

• YCbCr : Sélectionnez cette option si votre lecteur multimédia prend seulement en charge la sortie YCbCr.54 Utilisation du moniteur Icône Menu et sous-menus Description Hue Cette fonction peut décaler la couleur de l’image vidéo vers le vert ou le violet. Ceci est utilisé pour ajuster la couleur de peau comme désiré. Utilisez le joystick pour régler le niveau de la teinte entre 0 et 100. REMARQUE : La fonction n’est disponible que lorsque vous sélectionnez Film ou le mode Jeux. Saturation Cette fonction permet d’ajuster la saturation des couleurs dans l’image vidéo. Utilisez le joystick pour régler le niveau de la saturation entre 0 et 100. REMARQUE : La fonction n’est disponible que lorsque vous sélectionnez Film ou le mode prédéfini Jeux. Réinit. couleur Permet de réinitialiser les paramètres de la couleur aux réglages d’usine. Affichage Utilisez Affichage pour ajuster l’image. Proportions Permet d’ajuster le rapport d’aspect de l’image sur 16:9, 4:3 ou 5:4. Finesse Permet de régler la netteté d’image de l’affichage. Utilisez le joystick pour régler le niveau de la netteté entre 0 et 100. Temps de réponse Permet de régler le temps de réponse sur Normal ou Rapide. MST DisplayPort Multi Stream Transport. Le réglage par défaut est Éteint. Pour activer MST (sortie DP), sélectionnez Allumé. REMARQUE : Lorsque le câble DisplayPort/USB-C et le câble DP en aval sont connectés, l’OSD règle automatiquement MST sur Allumé. Cette action ne sera effectuée qu’une seule fois après la sélection de Réinitialisation ou Réinit. affichage. Priorité USB-C Permet de spécifier la priorité de transfert des données avec une haute résolution (Haute résolution) ou une haute vitesse de données (Haute vitesse de données) lorsque vous utilisez des appareils USB-C. Si la plateforme actuelle est DP 1.4 (HBR3), utilisez Haute vitesse de données pour accéder à des performances vidéo complètes avec une haute vitesse de données. Si la plate-forme actuelle est DP 1.2 (HBR2) ou inférieure, sélectionnez Haute résolution pour accéder à des performances vidéo complètes avec une baisse de la vitesse des données et du réseau. Synchro boutons alim Dell Permet de contrôler l’état d’alimentation du PC avec le bouton d’alimentation du moniteur. REMARQUE : Lorsque Éteint est sélectionné, la fonction Wake-on-Connect reste active. Lorsqu’une connexion USB-C est détectée, l’ordinateur s’allume. REMARQUE : Cette fonction n’est prise en charge que par la plate-forme Dell qui dispose d’une fonction DPBS intégrée, et elle n’est prise en charge que par l’interface USB-C. Réinit. affichage Permet de réinitialiser tous les paramètres d’affichage aux réglages d’usine.55 Utilisation du moniteur Icône Menu et sous-menus Description Menu Permet d’ajuster les réglages de l’OSD, tels que la langue du menu OSD, la durée d’affichage du menu sur l’écran, et ainsi de suite. Langue Permet de régler l’affichage de l’OSD dans l’une des huit langues disponibles (English, Español, Français, Deutsch, Português (Brasil), Русский, 简体中文 ou 日本語). Rotation Appuyez sur le joystick pour faire pivoter l’OSD par 0/90/270 degrés. Vous pouvez ajuster le menu en fonction de la Rotation de votre affichage. Transparence Sélectionnez pour modifier la transparence du menu en utilisant le joystick (min. 0 / max. 100). Minuterie Permet de déterminer le délai d’attente de l’OSD après votre dernière opération avec le joystick. Utilisez le joystick pour ajuster le curseur en incrément de 1 seconde, de 5 à 60 secondes. Verrou Avec le verrouillage des boutons de commande du moniteur, vous pouvez empêcher à d’autres personnes d’accéder aux commandes.

• Boutons du Menu : Toutes les fonctions du joystick sont verrouillées et ne sont pas disponibles.

• Bouton d’alimentation : Seulement le bouton d’alimentation est verrouillé et n’est pas disponible.

• Boutons Menu + Alim : Le joystick et le bouton d’alimentation sont tous deux verrouillés et ne sont pas disponibles. Le réglage par défaut est Désactivé. Autre méthode de verrouillage : Vous pouvez pousser et maintenir le joystick vers le haut ou vers le bas ou vers la gauche ou vers la droite pendant 4 secondes pour définir les options de verrouillage avec le menu contextuel, puis appuyez sur le joystick pour confirmer la configuration. REMARQUE : Pour déverrouiller, poussez et maintenez le joystick vers le haut ou vers le bas ou vers la gauche ou vers la droite pendant 4 secondes, puis appuyez sur le joystick pour confirmer les modifications et fermer le menu contextuel. Réinit. menu Pour réinitialiser tous les réglages du menu OSD sur les valeurs d’usine par défaut.56 Utilisation du moniteur Icône Menu et sous-menus Description Personnaliser Sélectionnez cette option pour effectuer les réglages de la personnalisation. Guide de la touche raccourci Sélectionnez cette option pour ouvrir Guide de la touche raccourci. Touche raccourci 1 Sélectionnez une fonction parmi Modes de préréglage, Luminosité/Contraste, Source entrée, Proportions, Rotation, ou Infos d’affichage pour la définir comme touche de raccourci. REMARQUE : Pour réduire le nombre de touches de raccourci à 4, allez à la touche raccourci 5 et sélectionnez «-». Une fois que vous avez sélectionné «-» dans la touche raccourci 5, «-» apparaît sur la touche raccourci 4. Touche raccourci 2 Touche raccourci 3 Touche raccourci 4 Touche raccourci 5 Guide de la touche directe Sélectionnez cette option pour ouvrir Guide de la touche directe. Touche directe 1 Permet de choisir une fonction parmi Lanceur de menu, Modes de préréglage, Luminosité, Contraste, Source entrée, Proportions, Rotation, ou Infos d’affichage et de la définir comme touche directe. Touche directe 2 Touche directe 3 Touche directe 4 LED d’alimentation Permet de définir l’état du voyant d’alimentation pour économiser de l’énergie. Charge USB-C 90W Permet d’activer ou de désactiver la fonction Charge USB-C 90W lorsque le moniteur est en mode Veille. Lorsque Allumé en mode Éteint est sélectionné, vous pouvez recharger votre ordinateur portable ou vos appareils mobiles avec le câble USB-C même lorsque le moniteur est éteint. REMARQUE : La fonction n’est pas sélectionnable et est définie par défaut sur Allumé en mode Éteint. Si le moniteur est connecté à des ordinateurs portables Dell Latitude et Precision qui prennent en charge la fonction Synchro boutons alim Dell via USB-C. Dans cette configuration, la fonction de chargement USB-C du moniteur est toujours disponible pendant Mode Éteint.57 Utilisation du moniteur Icône Menu et sous-menus Description Autre chargement USB Permet d’activer ou de désactiver la fonction de chargement USB type A et les ports USB-C en aval lorsque le moniteur est en mode Veille. Lorsque cette fonction est activée, vous pouvez charger vos appareils portables même lorsque l’écran est en mode Veille. REMARQUE : Cette fonction est disponible lorsque le câble USB-C est débranché du port en amont. Si le câble USB-C est connecté, Autre chargement USB suit l’état de l’alimentation de l’hôte USB et la fonction n’est pas disponible. Perso réinitialis Réinitialise tous les paramètres du menu Personnaliser aux réglages d’usine. Divers Permet d’ajuster les paramètres de l’OSD, tels que DDC/CI, Condtionnement LCD, Autodiagnostic, etc. DDC/CI DDC/CI (Canal d’affichage des données/Interface de commande) vous permet de régler les réglages du moniteur via un logiciel sur votre ordinateur. Activez cette fonction pour une meilleure expérience utilisateur et des performances optimales de votre moniteur. Vous pouvez désactiver cette fonction en sélectionnant Éteint. Condtionnement LCD Aide à réduire les cas mineurs de rétention d’image. Selon le degré de rétention d’image, le programme peut prendre du temps à se mettre en opération. Le réglage par défaut est Éteint. Vous pouvez activer cette fonction en sélectionnant Allumé. Autodiagnostic Sélectionnez cette fonction pour exécuter les diagnostics intégrés, voir Diagnostiques intégrés. Réinit. autres Réinitialise tous les paramètres du menu Divers aux réglages d’usine.58 Utilisation du moniteur Icône Menu et sous-menus Description Réinitialisation Permet de restaurer toutes les valeurs prédéfinies aux réglages d’usine. Ce sont également les réglages des tests ENERGY STAR

Plus d’informations Permet d’afficher les informations du moniteur ou de rechercher le support du moniteur. Infos d’affichage Affiche les paramètres actuels, la version du firmware et l’étiquette de service de votre moniteur. REMARQUE : L’ image présentée est à titre d’illustration uniquement. Les informations peuvent varier en fonction du modèle et des réglages actuels. Support de moniteur Dell Pour accéder aux documents de support général pour votre moniteur, utilisez votre smartphone pour scanner le code QR.59 Utilisation du moniteur Messages d’avertissement de l’OSD Configuration initiale Lorsque vous allumez le moniteur, le message suivant s’affiche : Figure 44. Message d’appui sur le joystick Si vous appuyez sur le joystick, le message suivant s’affiche : Figure 45. Message de sélection de la langue60 Utilisation du moniteur Si vous sélectionnez votre langue, le message suivant s’affiche : Figure 46. Message de sélection de la fonction de chargement USB Si vous sélectionnez cette fonction ou le délai de message, le message suivant s’affiche Figure 47. Message de sélection de la fonction de chargement USB ou délai d’attente du message61 Utilisation du moniteur Messages d’avertissement de l’OSD Lorsque le moniteur ne prend pas en charge un mode de résolution particulier, le message suivant s’affiche : Figure 48. Message d’avertissement pour mode de résolution non pris en charge Cela signifie que l’écran ne peut pas se synchroniser avec le signal reçu depuis l’ordinateur. Voir Spécifications du moniteur pour vérifier les limites de la fréquence horizontale et verticale pour ce moniteur. REMARQUE : Le mode recommandé est 2560 x 1440. Lorsque vous ajustez le niveau de Luminosité au-dessus du niveau par défaut pour la première fois, le message suivant s’affiche : Figure 49. Message d’avertissement pour l’ajustement de la luminosité REMARQUE : Si vous sélectionnez Oui, le message ne s’affichera pas la prochaine fois que vous modifiez le réglage de Luminosité. Vous verrez le message suivant avant que la fonction Verrou ne soit activée : Figure 50. Message d’avertissement pour l’activation de la fonction Verrouiller REMARQUE : Le message peut être légèrement différent selon les réglages sélectionnés.62 Utilisation du moniteur Lorsque vous modifiez le paramètre par défaut des fonctions d’économie d’énergie pour la première fois, telles que Charge USB-C 90W, Autre chargement USB, ou Fast Wakeup (Réveil rapide), le message suivant s’affiche : Figure 51. Message d’avertissement pour l’augmentation de la consommation d’énergie REMARQUE : Si vous sélectionnez Oui pour l’une des fonctions mentionnées ci-dessus, le message ne s’affichera pas la prochaine fois que vous modifiez les paramètres de ces fonctions. Lorsque vous effectuez une réinitialisation d’usine (voir Réinitialisation), le message s’affichera à nouveau. Vous verrez le message suivant avant que la fonction DDC/CI ne soit désactivée : Figure 52. Message d’avertissement de DDC/CI Quand le moniteur entre en mode Veille, le message suivant s’affiche : Figure 53. Message du mode Veille Activez l’ordinateur et réveillez le moniteur pour avoir accès à l’OSD. L’OSD fonctionne uniquement en mode de fonctionnement normal. Si vous appuyez sur le joystick pendant le mode Veille, le message suivant s’affichera en fonction de l’entrée sélectionnée : Figure 54. Message d’avertissement pour aucun signal d’entrée63 Utilisation du moniteur Allumez l’ordinateur et le moniteur pour accéder à l’OSD. REMARQUE : Le message peut être légèrement différent en fonction du signal d’entrée connecté. Si l’une des entrées USB-C, DisplayPort ou HDMI est sélectionnée et que le câble correspondant n’est pas branché, le message suivant s’affiche : Figure 55. Message Pas de Câble USB-C

Figure 56. Message d’absence de câble DP

Figure 57. Message d’absence de câble HDMI REMARQUE : Le message peut varier légèrement en fonction du signal d’entrée sélectionné. Consultez Guide de dépannage pour plus d’informations.64 Utilisation du moniteur Verrouillage des boutons de commande Vous pouvez verrouiller les boutons de commande du moniteur pour empêcher l’accès au menu OSD et/ou au bouton d’alimentation. 1. Poussez le joystick vers le haut, vers le bas, vers la gauche ou vers la droite pendant environ quatre secondes jusqu’à ce qu’un menu contextuel s’affiche. Figure 58. Message de verrouillage des boutons de commande

2. Poussez le joystick pour sélectionner l’une des options suivantes :

: Les paramètres du menu OSD sont verrouillés et ne sont pas disponibles. : Le bouton d’alimentation est verrouillé. : Les paramètres du menu OSD ne sont pas disponibles et le bouton d’alimentation est verrouillé.

3. Appuyez sur le joystick pour confirmer la configuration.

Pour déverrouiller, poussez et maintenez le joystick vers le haut ou vers le bas ou vers la gauche ou vers la droite pendant quatre secondes jusqu’à ce qu’un menu s’affiche, puis sélectionnez pour déverrouiller et fermer le menu contextuel.65 Utilisation du moniteur Régler la résolution au maximum REMARQUE : Les étapes peuvent varier légèrement en fonction de la version de Windows que vous avez. Pour régler le moniteur sur la résolution maximale : Dans Windows® 10 et Windows 11 :

1. Cliquez avec le bouton droit sur le Bureau et cliquez sur Display settings (Paramètres d’affichage).

2. Si plusieurs moniteurs sont connectés, veuillez sélectionner P2425DE.

3. Cliquez sur la liste déroulante Display Resolution (Résolution d’affichage) et sélectionnez 2560 x 1440.

4. Cliquez sur Keep changes (Garder les modifications).

REMARQUE : Si vous ne voyez pas l’option 2560 x 1440, vous devez mettre à jour le pilote de votre carte graphique à la dernière version. Selon votre ordinateur, utilisez l’une des méthodes suivantes : Si vous avez un ordinateur de bureau ou portable Dell :

• Allez sur le Site de support Dell, entrez l’étiquette de service, et téléchargez le dernier pilote pour votre carte graphique. Si vous n’utilisez pas un ordinateur Dell (portable ou de bureau) :

• Allez sur le site de support de votre ordinateur non Dell et téléchargez les derniers pilotes de la carte graphique.

• Allez sur le site de support de la carte graphique et téléchargez les derniers pilotes de la carte graphique.66 Guide de dépannage Guide de dépannage MISE EN GARDE : Avant de débuter les procédures de cette section, suivez les Instructions de sécurité. Test automatique Votre écran dispose d’une fonction de test automatique qui vous permet de vérifier s’il fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que l’écran du moniteur reste éteint, utilisez la fonction de test automatique du moniteur en suivant ces étapes :

1. Éteignez votre ordinateur et votre moniteur.

2. Débranchez le câble vidéo de l’ordinateur.

3. Allumez le moniteur.

Si le moniteur ne peut pas détecter un signal vidéo et qu’il fonctionne correctement, le message suivant s’affiche : Figure 59. Message d’absence de câble USB-C

Figure 60. Message d’absence de câble DP

Figure 61. Message d’absence de câble HDMI REMARQUE : Le message peut être légèrement différent en fonction du signal d’entrée connecté. REMARQUE : En mode de test automatique, le voyant LED d’alimentation reste allumé en blanc.

4. Ce message peut également apparaître pendant le fonctionnement normal du système si le câble vidéo est déconnecté ou

5. Éteignez votre moniteur, rebranchez le câble vidéo, puis rallumez l’ordinateur et le moniteur.

Si l’écran de votre moniteur reste vide après avoir effectué les étapes ci-dessus, cela signifie que le moniteur fonctionne correctement. Vérifiez le contrôleur vidéo et l’ordinateur.67 Guide de dépannage Diagnostiques intégrés Votre moniteur contient un outil de diagnostic intégré qui permet de déterminer si le problème de l’écran est due à un problème avec le moniteur lui-même ou avec votre ordinateur et votre carte vidéo. Pour exécuter le diagnostic intégré :

1. Assurez-vous que l’écran est propre (pas de particules de poussière sur la surface de l’écran).

2. Appuyez sur le bouton du joystick pour ouvrir le menu principal de l’OSD.

3. Poussez le joystick pour sélectionner Divers > Autodiagnostic pour lancer le processus d’autodiagnostic.

Figure 62. Diagnostiques intégrés

4. Une fois lancé, un écran gris s’affiche. Examinez l’écran pour vérifier la présence d’anomalies.

5. Changement du bouton du joystick La couleur de l’écran change à rouge. Examinez l’écran pour vérifier la présence d’anomalies. 6. Répétez l’étape 5 et v’erifiez l’écran lorsqu’il affiche les couleurs vert, bleu, noir et blanc, suivies de texte à l’écran.

7. Le test est terminé quand l’écran de texte apparaît. Pour quitter, appuyez à nouveau sur le bouton du joystick.

Si vous ne détectez pas d’anomalies quelconques lors de l’utilisation de l’outil de diagnostic intégré, le moniteur fonctionne correctement. Vérifiez la carte vidéo et l’ordinateur.68 Guide de dépannage Problèmes courants Le tableau suivant contient des informations générales sur les problèmes les plus courants avec le moniteur et des solutions : Tableau 34. Problèmes courants Symptômes courants Ce qui se passe Solutions possibles Pas de vidéo/LED d’alimentation éteint Pas d’image • Vérifiez l’intégrité de la connexion du câble vidéo entre l’ordinateur et le moniteur et qu’elle est correctement faite.

• Vérifiez que la prise électrique utilisée fonctionne correctement en branchant un autre appareil électrique dessus.

• Vérifiez que le bouton d’alimentation a bien été appuyé.

• Vérifiez que la bonne source a été sélectionnée dans le menu Source entrée. Pas de vidéo/LED d’alimentation allumé Pas d’image Augmentez les contrôles de luminosité et de contraste depuis le menu OSD. Utilisez la fonction de test automatique du moniteur. Vérifiez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées. Exécutez le diagnostic intégré. Pour plus d’informations, consultez Diagnostiques intégrés. Vérifiez que la bonne source a été sélectionnée dans le menu Source entrée. Mauvaise mise au point L’image est floue, trouble ou voilée. Enlevez les câbles de rallonge vidéo. Réinitialisez le moniteur aux réglages d’usine. (Réinitialisation). Changez la résolution vidéo sur le rapport d’aspect correct. Vidéo tremblante/ vacillante Image comportant des vagues ou un léger mouvement Réinitialisez le moniteur aux réglages d’usine. (Réinitialisation). Vérifiez les facteurs environnementaux. Déplacez le moniteur et testez-le dans une autre pièce. Pixels manquants L’écran LCD possède des points. Éteignez et rallumez l’écran. Les pixels qui sont éteints d’une manière permanente sont un défaut naturel de la technologie LCD. Pour plus d’informations sur la Politique de la qualité et des pixels des écrans Dell, voir Consignes Dell relatives aux pixels des écrans. Pixels allumés en permanence L’écran LCD possède des points lumineux. Éteignez et rallumez l’écran. Les pixels qui sont éteints d’une manière permanente sont un défaut naturel de la technologie LCD. Pour plus d’informations sur la Politique de la qualité et des pixels des écrans Dell, voir Consignes Dell relatives aux pixels des écrans. Déformation géométrique Image mal centrée Réinitialisez le moniteur aux réglages d’usine. (Réinitialisation). Lignes horizontales ou verticales L’écran affiche une ou plusieurs lignes Réinitialisez le moniteur aux réglages d’usine. (Réinitialisation). Utilisez la fonction de test automatique du moniteur (voir Test automatique) pour vérifier si de telles lignes apparaissent également dans le mode de test automatique. Vérifiez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées. Exécutez le diagnostic intégré. Pour plus d’informations, voir Diagnostic intégré.69 Guide de dépannage Symptômes courants Ce qui se passe Solutions possibles Problèmes de synchronisation L’écran est brouillé ou semble découpé en pièces. Réinitialisez le moniteur aux réglages d’usine. (Réinitialisation). Utilisez la fonction de test automatique du moniteur (voir Test automatique) pour vérifier si l’écran brouillé apparaît également dans le mode de test automatique. Vérifiez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées. Redémarrez l’ordinateur en mode de sécurité. Problèmes liés à la sécurité Signes visibles de fumée ou d’étincelles N’effectuez aucun dépannage. Contacter Dell immédiatement. Problèmes intermittents Mauvais fonctionnement marche/arrêt du moniteur Vérifiez que la connexion du câble vidéo entre l’ordinateur et le moniteur est correctement faite. Réinitialisez le moniteur aux réglages d’usine. (Réinitialisation). Utilisez la fonction de test automatique du moniteur (voir Test automatique) pour vérifier si l’écran brouillé apparaît également dans le mode de test automatique. Couleur absente Couleur absente de l’image Utilisez la fonction de test automatique du moniteur (voir Test automatique). Vérifiez que la connexion du câble vidéo entre l’ordinateur et le moniteur est correctement faite. Vérifiez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées. Mauvaise couleur La couleur de l’image est incorrecte Modifiez les réglages de Modes de préréglage dans le menu OSD Couleur en fonction de l’application. Ajustez les valeurs R/G/B de Couleur Perso dans le menu OSD Couleur. Changez Format entrée couleurs sur RGB ou YCbCr dans les paramètres OSD Couleur. Exécutez le diagnostic intégré. Pour plus d’informations, consultez Diagnostiques intégrés. Rétention d’image à partir d’une image statique qui a été affichée pendant une longue période sur le moniteur Une ombre faible à partir d’une image statique apparaît sur l’écran Réglez l’écran pour qu’il s’éteigne après quelques minutes d’inactivité. Ces paramètres peuvent être réglés dans Options d’alimentation de Windows ou dans Économie d’énergie de Mac. Vous pouvez également utiliser un économiseur d’écran qui change dynamiquement. Effet d’image fantôme ou dépassement Images fantômes, ombres ou taches de couleur pendant le défilement Changez Temps de réponse dans le menu OSD Affichage sur Normal. Qualité de l’image (le taux de rafraîchissement de la résolution native change de 60 Hz à 30 Hz ; ou la profondeur des couleurs deviend 18 bits) Problèmes de taux de rafraîchissement incorrect ou couleurs manquantes Réglez Priorité USB-C sur Haute résolution. Vérifiez les paramètres de résolution de votre carte graphique.70 Guide de dépannage Problèmes spécifiques au produit Tableau 35. Problèmes spécifiques au produit Symptômes spécifiques Ce qui se passe Solutions possibles L’image de l’écran est trop petite L’image est centrée sur l’écran mais ne remplie pas la surface entière visible Vérifiez le réglage de Proportions dans le menu OSD Affichage. Réinitialisez le moniteur aux réglages d’usine. (Réinitialisation). Impossible de régler le moniteur avec le joystick L’OSD n’apparaît pas à l’écran. Éteignez le moniteur, débranchez le câble d’alimentation, rebranchez-le, puis rallumez le moniteur. Vérifiez si le menu OSD est verrouillé. Si oui, poussez et maintenez le joystick vers le haut/bas/gauche/droite pendant 4 secondes pour déverrouiller (voir Verrouiller et Verrouiller les boutons de commande). Aucun signal d’entrée lorsque vous appuyez sur le bouton d’alimentation ou que vous utilisez le joystick Pas d’image, le voyant LED est allumé en blanc. Vérifiez la source de signal. Vérifiez que l’ordinateur n’est pas en mode Économie d’énergie en déplaçant la souris ou en appuyant sur n’importe quelle touche du clavier. Vérifiez que le câble de signal est correctement branché. Rebranchez-le si nécessaire. Redémarrez l’ordinateur ou le lecteur vidéo. L’image ne remplit pas l’écran entier L’image n’est pas aussi longue ou aussi large que l’écran. A cause des différents formats vidéo (Proportions) des DVD, le moniteur peut afficher l’image en plein écran. Exécutez le diagnostic intégré. Pour plus d’informations, voir Diagnostic intégré. Aucune vidéo sur le port HDMI/DisplayPort/USB-C Lorsqu’il y a un dongle/ un socle connecté au port, il n’y a aucune vidéo lorsque vous branchez/ débranchez le câble de l’ordinateur portable. Débranchez le câble HDMI/DisplayPort/USB-C du dongle/dispositif d’accueil, puis branchez le câble HDMI/DisplayPort/USB-C de l’ordinateur portable. Aucune connexion réseau Le réseau est interrompu ou intermittent Vérifiez que Priorité USB-C est réglé sur Haute vitesse de données. N’éteignez pas l’écran pendant la connexion réseau. Le port LAN ne fonctionne pas Problème de réglage du système d’exploitation ou de branchement du câble Assurez-vous que les derniers BIOS et pilotes de votre ordinateur sont installés sur votre ordinateur. Assurez-vous que le contrôleur Realtek Gigabit Ethernet est installé en vérifiant dans le gestionnaire de périphériques de Windows. Si la configuration de votre BIOS a une option LAN/GBE activé/désactivé, assurez-vous qu’elle est réglée sur Activé. Assurez-vous que le câble Ethernet est correctement branché au moniteur et au concentrateur/routeur/pare-feu. Vérifiez le voyant LED d’état du câble Ethernet pour confirmer la connectivité. Rebranchez les deux extrémités du câble Ethernet si le voyant n’est pas allumé. Éteignez en premier l’ordinateur puis débranchez le câble USB-C et le cordon d’alimentation du moniteur. Ensuite, mettez l’ordinateur sous tension et branchez le cordon d’alimentation et le câble USB-C sur le moniteur.71 Guide de dépannage Symptômes spécifiques Ce qui se passe Solutions possibles Lorsque le premier moniteur est connecté à votre PC ou ordinateur portable avec une connexion USB-C, il se peut que vous ne puissiez pas sélectionner la résolution optimale* pour le 3ème moniteur (ou plus) connecté en guirlande dans DP1.4 (DSC désactivé). Lorsque MST est Allumé et Priorité USB-C est réglé sur Haute vitesse de données, les images affichées sur le troisième (ou plus) moniteur connecté en guirlande ne sont pas à la résolution optimale.* Changez Priorité USB-C dans Haute vitesse de données sur Haute résolution (vitesse USB réduite à 2.0). *La résolution optimale est de 2560 x 1440 à 60 Hz. Problèmes spécifiques au Bus Série Universel (USB) Tableau 36. Problèmes spécifiques au Bus Série Universel (USB) Symptômes courants Ce qui se passe Solutions possibles L’interface USB ne fonctionne pas Les périphériques USB ne fonctionnent pas

• Vérifiez que votre moniteur est allumé.

• Reconnectez le câble montant sur votre ordinateur.

• Reconnectez les appareils USB (connecteur descendant).

• Éteignez le moniteur, puis rallumez-le.

• Redémarrez l’ordinateur.

• Certains appareils USB comme des disques durs externes ont besoin d’un courant élevé ; connectez l’appareil directement au système de l’ordinateur. Le port USB-C ne fournit pas d’alimentation Les périphériques USB ne peuvent pas être chargés

• Vérifiez que le périphérique connecté est conforme à la spécification USB-C. Le port USB-C (vidéo et données) avec l’icône prend en charge USB 5Gbps et une sortie de 90 W.

• Vérifiez que vous utilisez le câble USB-C fourni avec votre moniteur. L’interface USB 5Gbps est lente Les périphériques USB 5Gbps fonctionnent lentement ou ne fonctionnent pas du tout.

• Vérifiez que votre ordinateur est compatible avec USB 5Gbps.

• Certains ordinateurs ont des ports USB 5Gbps, USB 2.0, et USB 1.1. Vérifiez que le bon type de port USB est utilisé.

• Reconnectez le câble montant sur votre ordinateur.

• Reconnectez les appareils USB (connecteur descendant).

• Redémarrez l’ordinateur. Les périphériques USB sans fil arrêtent de fonctionner quand un périphérique USB 5Gbps est branché Les périphériques USB sans fil répondent lentement ou ne fonctionnent que lorsque la distance entre eux et leur récepteur diminue.

• Augmentez la distance entre les périphériques USB 5Gbps et le récepteur USB sans fil.

• Placez votre récepteur USB sans fil aussi près que possible des périphériques USB sans fil.

• Utilisez un câble prolongateur USB afin de positionner le récepteur USB sans fil aussi loin que possible du port USB 5Gbps. La souris USB sans fil ne fonctionne pas correctement Lorsqu’elle est branchée sur l’un des ports USB à l’arrière du moniteur, la souris USB sans fil est lente ou s’arrêtent pendant l’utilisation.

• Débranchez le récepteur de la souris USB sans fil et rebranchez-le dans l’un des ports USB à accès rapide en bas du moniteur.72 Informations règlementaires Informations règlementaires Certifié TCO Tout produit Dellportant un label TCO a fait l’objet d’une certification environnementale volontaire TCO. Les exigences de la certification TCO se concentrent sur les caractéristiques qui contribuent à un environnement de travail sain, telles que la conception recyclable, l’efficacité énergétique, l’ergonomie, les émissions, l’évitement des substances dangereuses et la reprise des produits. Pour plus d’informations sur votre produit DELL et la norme TCO, visitez: Dell.com/environment/TCO_Certified. Pour plus d’informations sur les exigences de la norme TCO, veuillez visiter : tcocertified.com. Avis de la FCC (États-Unis uniquement) et autres informations réglementaires Pour l’avis de la FCC et les informations réglementaires, consultez le site Web de conformité réglementaire sur Page d’accueil de la conformité réglementaire de Dell. Base de données des produits de l’UE pour l’étiquetage énergétique et la fiche d’information sur le produit P2425DE : https://eprel.ec.europa.eu/qr/215160373 Contacter Dell Contacter Dell Pour contacter Dell pour les ventes, l’assistance technique, ou les questions de service à la clientèle, consultez Contacter le site de support de Dell. REMARQUE : Leur disponibilité est différente suivant le pays, la région ou le produit, et certains services peuvent ne pas vous être offerts dans votre pays. REMARQUE : Si vous n’avez pas de connexion Internet active, vous pouvez trouver les informations pour nous contacter sur votre facture d’achat, votre bordereau d’emballage, votre relevé ou le catalogue des produits Dell.
