MODE D'EMPLOI EHTW7400 EPSON

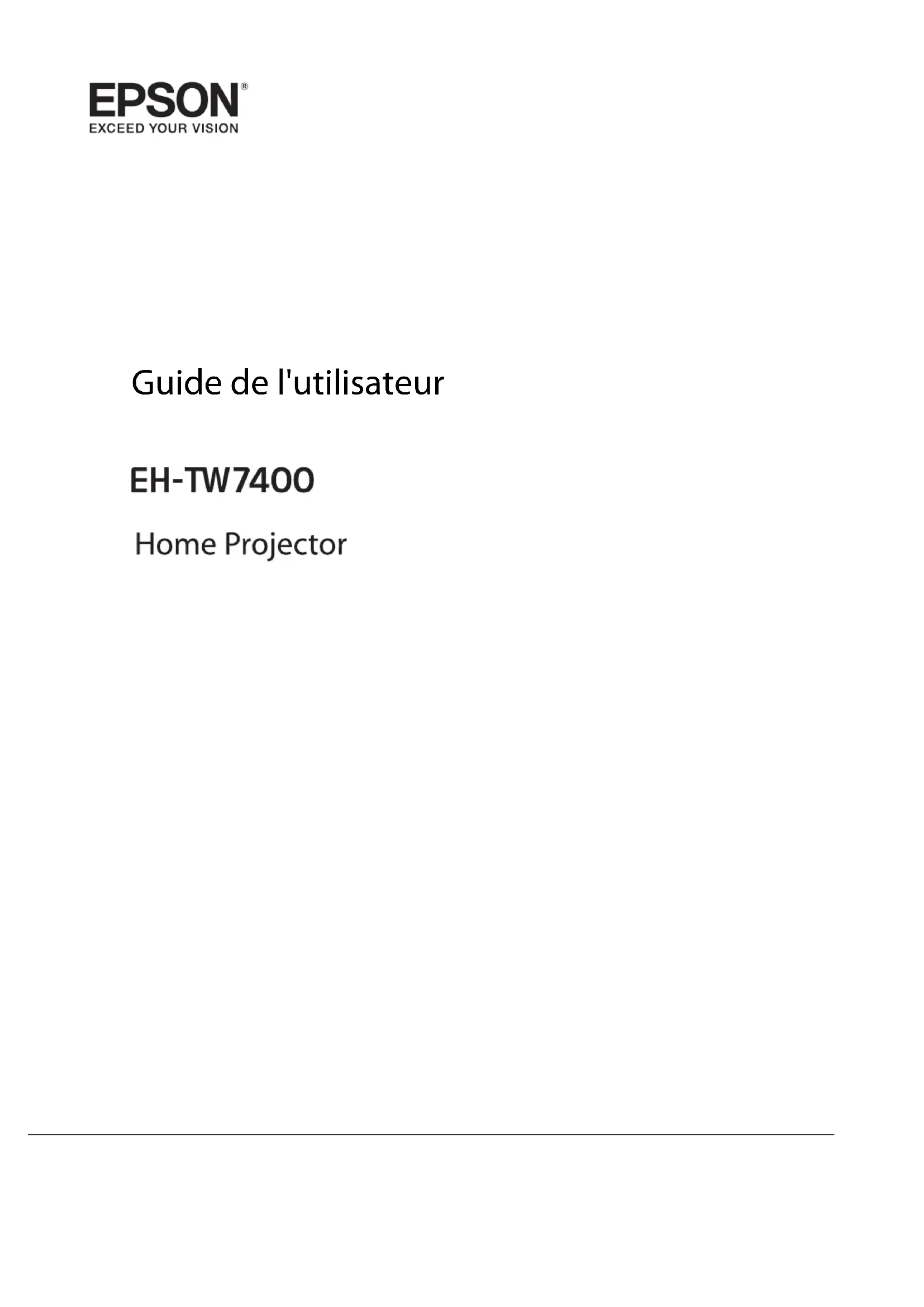

Guide de l'utilisateurStructure du guide et conventions de notation

Utilisation des différents guides Les guides de ce projecteur sont organisés comme suit. Consignes de sécurité/Guide d'assistance et de service Contient des informations sur l’utilisation du projecteur en toute sécurité, ainsi qu’un guide d’assistance et d’entretien, des listes de dépannage, etc. Veillez à lire attentivement ce guide avant d’utiliser le projecteur. Guide de l'utilisateur (ce guide) Contient des informations sur la configuration et les opérations de base avant d’utiliser le projecteur, l’utilisation du menu Configuration, ainsi que la résolution des problèmes et l’exé- cution d’un entretien de routine. Guide de démarrage rapide Contient des informations sur les procédures de configuration du projecteur. Veuillez lire ce guide en premier.Structure du guide et conventions de notation

Symboles utilisés dans ce guide Indications de sécurité La documentation et le projecteur utilisent des symboles graphiques qui indiquent comment utiliser l’appareil en toute sécurité. Vous trouverez ces symboles et leur signification ci-dessous. Veillez à comprendre et à respecter ces symboles afin d’éviter de vous blesser ou de provoquer des dégâts. Avertissement Ce symbole signale des informations qui, si elles sont ignorées, peuvent provoquer des blessures, voire la mort, en raison d’une manipulation incorrecte. Attention Ce symbole indique des informations qui, si elles sont ignorées, peuvent provoquer des blessures ou des dégâts physiques, en raison d’une manipulation incorrecte. Indications d’informations générales Attention Indique des procédures susceptibles d’entraîner des dommages ou une défaillance.

Informations supplémentaires qu’il peut être utile de connaître sur un sujet. s Renvoie à une page contenant des informations détaillées sur un sujet. Nom du menu Indique les éléments du menu Configuration. Exemple : Image - Mode couleurs Nom du bouton Indique les boutons de la télécommande ou du panneau de commande. Exemple : Bouton À propos de l’emploi des termes « ce produit » ou « ce projecteur » Outre l’unité principale du projecteur, des éléments fournis ou des accessoires en option peuvent être désignés par les termes « ce produit » ou « ce projecteur ».Table des matières

• Structure du guide et conventions de notation Utilisation des différents guides p. 1
• Symboles utilisés dans ce guide p. 2
• Indications de sécurité p. 2
• Indications d’informations générales p. 2
• À propos de l’emploi des termes « ce produit » ou « ce projecteur » p. 2
• Introduction Noms et fonctions des pièces p. 6
• Avant/dessus p. 6
• Panneau de commande p. 7
• Télécommande p. 9
• Arrière p. 12
• Dessous p. 13
• Préparation Installation p. 14
• Image projetée et position du projecteur p. 14
• Installation parallèle à l’écran p. 14
• Installation du projecteur horizontalement en réglant la hauteur de chaque côté p. 14
• Différentes méthodes de réglage p. 15
• Mise en place sur une table et projection p. 15
• Suspension au plafond et projection p. 15
• Distance de projection et valeurs maximales de décalage de l’objectif p. 16
• Connexion d’un périphérique p. 19
• Retrait du cache de terminal p. 19
• Connexion d’un équipement vidéo p. 19
• Connexion d’un ordinateur p. 20
• Connexion d'un équipement externe p. 20
• Connexion au port Trigger Out p. 20
• Connexion au port LAN p. 20
• Fixation de l’Unité de Réseau sans fil p. 21
• Fixation d’une attache de câble HDMI p. 21
• Préparation de la télécommande p. 22
• Installation des piles de la télécommande p. 22
• Portée de la télécommande p. 23
• Portée (de gauche à droite) p. 23
• Portée (de haut en bas) p. 23
• Opérations de base Projection d’images p. 24
• Mise sous tension du projecteur p. 24
• Si l’image désirée n’est pas projetée p. 25
• Utilisation de l'écran d'accueil p. 25
• Mise hors tension p. 26
• Réglage de l’image projetée p. 27
• Affichage de la mire de test p. 27
• Fonction de réglage de l’objectif (mise au point, zoom, décalage de l’objectif) p. 27
• Réglage de la mise au point p. 28
• Réglage de la taille de l’image projetée (réglage du zoom) p. 28
• Réglage de la position de l’image projetée (réglage du décalage objectif) p. 29
• Réglage de l’inclinaison du projecteur- p. 30
• Correction la distorsion trapézoïdale p. 30
• Masquage temporaire de l’image p. 30
• Réglage de l’image Réglage de l’image p. 32
• Sélection de la qualité de projection (Mode couleurs) p. 32
• Basculement de l’écran entre le mode Complet et le mode Zoom (Aspect) p. 33
• Réglage de la Netteté p. 34
• Réglage de la résolution d'image (Amélioration image) p. 34
• Réglage d’Iris auto p. 36
• Réglage Interpolation image p. 36
• Ajustement de la couleur p. 37
• Ajustement de la Temp. couleur p. 37
• Réglage des valeurs RVB (offset et gain) p. 37
• Réglage de la teinte, de la saturation et de la luminosité p. 37
• Réglage de la valeur gamma p. 39
• Sélection et réglage de la valeur de correction Table des matières p. 39

Ajustement pendant l'affichage de l'image

• Ajustement à l'aide du graphe de réglage gamma p. 40
• Affichage de l’image dans la qualité enregistrée (fonction Mémoire) p. 41
• Enregistrement d’une mémoire p. 41
• Chargement, suppression et renommage d'une mémoire p. 41
• Fonctions utiles Visualisation d’images 3D p. 43
• Préparation à la visualisation d'images 3D p. 43
• Si l’image 3D ne peut être visualisée p. 43
• Utilisation de lunettes 3D p. 44
• Conversion d'images 2D en 3D p. 44
• Avertissements relatifs à la visualisation d’images 3D p. 45
• Utilisation de la fonction de Liaison HDMI p. 47
• Fonction Liaison HDMI p. 47
• Paramètres de Liaison HDMI p. 47
• Connexion p. 48
• Projection de deux images différentes avec Image dans l'image p. 49
• Types d'écrans qui peuvent être affichés simultanément p. 49
• Projection en mode Image dans l'image p. 49
• Démarrer et quitter Image dans l'image p. 49
• Modification des réglages Image dans l'image p. 49
• Utiliser le projecteur sur un réseau Projection avec un réseau câblé p. 51
• Sélectionner les réglages du réseau câblé p. 51
• Projection sur un réseau sans fil p. 53
• Sélectionner manuellement les paramètres du réseau sans fil p. 53
• Sélectionner les réglages de réseau sans fil de l'ordinateur p. 55
• Sélectionner les paramètres de réseau sans fil dans Windows p. 55
• Sélectionner les paramètres de réseau sans fil dans OS X p. 55
• Configurer la sécurité du réseau sans fil p. 56
• Projection dans Epson iProjection (iOS/ Android) p. 56
• Fonctionnement avec un smartphone (fonction télécommande) p. 57
• Menu Configuration Fonctions du menu Configuration p. 60
• Utilisation du menu Configuration p. 60
• Tableau du menu Configuration p. 61
• Menu Image p. 61
• Menu Signal p. 63
• Menu Réglage p. 65
• Menu Avancé p. 67
• Menu Réseau p. 70
• Menu Information menu p. 74
• Menu Réinit p. 75
• Dépannage Dépannage p. 76
• Lecture des témoins É t a t d u té m o i n e n c a s d’erreur/avertissement p. 76

État des témoins en fonctionnement normal

Si les témoins ne fournissent aucune indication utile ................................79 Contrôle du problème.................79 Problèmes relatifs aux images............ 80 Problèmes au démarrage de la projection

Problèmes de télécommande............83 Problèmes avec le panneau de commande

• Problèmes de 3D p. 84
• Problèmes HDMI p. 85
• Problèmes liés au réseau p. 86
• À propos d’Event ID Table des matières p. 86

• Maintenance Maintenance p. 88
• Nettoyage p. 88
• Nettoyage du filtre à air p. 88
• Nettoyage de l’unité principale p. 89
• Nettoyage de l’objectif p. 90
• Fréquence de remplacement des consommables Fréquence de remplacement du filtre à air p. 90

Fréquence de remplacement de la lampe

• Remplacement des consommables p. 91
• Remplacement du filtre à air p. 91
• Remplacement de la lampe p. 92
• Remise à zéro de la durée d’utilisation de la lampe p. 93
• Align. des panneaux p. 95
• Uniformité p. 97
• À propos de PJLink p. 99
• Annexe Accessoires en option et consommables p. 100
• Options p. 100
• Consommables p. 100
• Résolutions prises en charge p. 101
• Signaux d’ordinateur (RVB analogique) p. 101
• Signal d’entrée HDMI1/HDMI2 p. 101
• Signal d’entrée 3D HDMI p. 101
• Caractéristiques techniques p. 102
• Apparence p. 104
• Liste de symboles de sécurité p. 105
• Glossaire p. 107
• Remarques générales p. 108
• Étiquettes d'avertissement p. 109
• Avis général Introduction p. 110

Noms et fonctions des pièces Avant/dessus Nom Fonction

Couvercle de la lam-

Ouvrez-le pour remplacer la lampe du projecteur. s p.92

Grille de ventilation Grille de ventilation permettant de refroidir l’intérieur du projecteur. Attention Pendant la projection, n’approchez pas votre visage ou vos mains de la grille de sortie d’air et ne placez pas d’objets pouvant être déformés ou endom- magés par la chaleur. L’air chaud évacué par la grille de ventilation peut provoquer des brûlures, des déformations ou des accidents.

Obturateur de l’ob- jectif Relié à la fonction d’allumage/d’extinction du projecteur et ouvre et ferme auto-matiquement l’obturateur. s p.24

Objectif Les images sont projetées à partir de cet objectif.

Grille d’entrée d’air Grille d’entrée permettant de refroidir l’intérieur du projecteur. Couvercle du filtre à air Pour remplacer le filtre à air, ouvrez ce couvercle et retirez le filtre à air. s p.91

Récepteur à distance Reçoit les signaux de la télécommande. s p.23

Panneau de com- mande Actionne le projecteur. s p.7Introduction

Panneau de commande Lorsque la fonction Éclairage est réglée sur Off, tous les voyants sont éteints en conditions normales de projection.

Avancé - Fonctionnement - Éclairage p.67 Boutons/Témoins Fonction

Clignote pour indiquer que le préchauffage ou le refroidissement est en cours. Indique l’état du projecteur en combinaison avec les autres témoins allumés ou clignotants. s p.76

Clignote en orange lorsqu’il est temps de remplacer la lampe. Indique les er- reurs sur le projecteur en combinaison avec les autres témoins allumés ou cli- gnotants. s p.76

Clignote en orange si la température interne est trop élevée. Indique les erreurs sur le projecteur en combinaison avec les autres témoins allumés ou cligno- tants. s p.76

Permet d’afficher et de fermer le menu Configuration. Dans le menu Configuration, vous pouvez effectuer des réglages de signal, d’image, de signal d’entrée, etc. s p.60

Permet de sélectionner des fonctions et des réglages lorsqu’un menu est affi- ché. s p.60

Couvercle du panneau de commande Couvercle du panneau de commande. Pour utiliser le panneau de commande, saisissez le bouton et faites glisser le couvercle.

Permet de sélectionner la valeur de réglage de la correction trapézoïdale et des éléments de menu. s p.30Introduction

Boutons/Témoins Fonction

Permet de sélectionner la valeur de réglage des éléments de menu. s p.60

Permet de retourner au niveau de menu précédent lorsqu’un menu est affiché. s p.60

Permet de modifier les éléments de réglage de la fonction objectif motorisé. Les éléments réglables sont les suivants.

Mise au point s p.28

Décalage objectif s p.29

Passe à l’image d’un autre port d’entrée. s p.25

Permet d'allumer ou d'éteindre le projecteur. s p.24 Allumé lorsque le projecteur est allumé. Indique les erreurs sur le projecteur en combinaison avec les autres témoins allumés ou clignotants. s p.76Introduction

Télécommande Bouton Fonction

Permet d’allumer le projecteur. s p.24

Affiche et ferme l'écran d'accueil. s p.25

Passe à l’image d’un autre port d’entrée. s p.25

Permet de procéder à des opérations telles que la lecture, l’arrêt et le réglage du volume pour les périphériques connectés conformes aux normes CEC HDMI. s p.47

Lorsque Liaison HDMI est sur On s Réglage > Liaison HDMI > Liaison HDMI p.65Affiche la liste des connexions à des périphé-riques.

Lorsque Liaison HDMI est sur Off s Réglage > Liaison HDMI > Liaison HDMI p.65Affiche le menu de paramètres de liaisonHDMI.s p.47

Permet de modifier les éléments de réglage de la fonction objectif motorisé. Les éléments réglables sont les suivants.

Mise au point s p.28

Décalage objectif s p.29Introduction

Permet de sélectionner des éléments de me- nu et des valeurs de réglage. s p.60

Permet de rétablir la valeur par défaut du ré- glage, si l’écran de réglage du menu est affi- ché. s p.60

Permet d’afficher et de fermer le menu Con- figuration. Dans le menu Configuration, vous pouvez ef- fectuer des réglages de signal, d’image, etc. s p.60

Permet d’enregistrer, de charger ou d’effacer une mémoire. s p.41

Définit la puissance pour Interpolation image. s p.36

Permet de régler la teinte, la saturation et la luminosité de chaque couleur RGBCMY. s p.37

Exécute la fonction attribuée au bouton Uti- lisateur. s p.65

Permet de modifier le format 3D. Ce projecteur prend en charge les formats 3D suivants.

Combinaison de trame

Permet de sélectionner le mode d’aspect en fonction du signal d’entrée. s p.33

Permet d’afficher et de fermer la mire de test. s p.27

Charge la position de l'objectif enregistrée dans Memory1 ou Memory2 dans Enreg pos objectif. s p.41

Permet de retourner au niveau de menu pré- cédent lorsqu’un menu est affiché. s p.60

Lorsqu’un menu est affiché, accepte et entre la sélection actuelle et passe au niveau sui- vant. s p.60

Affiche le menu Amélioration image. s p.34

Permet de modifier le Mode couleurs. s p.32Introduction

Permet de projeter deux sources d’image si- multanément, l’une sur l’écran principal et l’autre sur le sous-écran. (Image dans l’image) s p.49 Appuyez sur le bouton et maintenez-le en- foncé pour permuter les sources d’image sur l’écran principal et le sous-écran.

Arrête temporairement la projection. Pour ré- activer l'image, appuyez de nouveau sur ce bouton. s p.30

Les boutons de la télécommande s’allument pendant environ 10 secondes. Cette fonc- tionnalité peut s’avérer pratique pour utiliser la télécommande dans une pièce sombre.

Permet d’éteindre le projecteur. s p.26Introduction

Arrière Nom Fonction

Fente pour système de sécurité (

La fente pour système de sécurité est compatible avec le système de sécurité MicroSaver fabriqué par Kensington. Pour plus de détails, visitez la page d’ac- cueil du site de Kensington à l’adresse http://www.kensington.com/.

Prise d’alimentation Branchez le cordon d’alimentation. s p.24

Récepteur à distance Reçoit les signaux de la télécommande. s p.23

Port Opt.HDMI Connecte le port d'alimentation pour le câble HDMI optique.

Port HDMI1 Permet la connexion d’équipements vidéo et d’ordinateurs compatibles HDMI. s p.19 Le port HDMI1 prend en charge HDCP 2.2.

Port USB Connecte l'Unité de Réseau sans fil optionnelle. Il sert également à mettre à jour le firmware. s p.21

Port Service Port Service. Celui-ci n’est généralement pas utilisé.

Port LAN Permet de brancher un câble LAN en vue de la connexion à un réseau. s p.20

Port PC Permet la connexion au port de sortie RVB d’un ordinateur. s p.20

Port RS-232C Pour contrôler le projecteur depuis un ordinateur, connectez-les ensemble à l’aide d’un câble RS-232C. Ce port est destiné à des fins de contrôle et ne doit normalement pas être utilisé.

Port Trigger Out Permet de connecter des périphériques externes, tels que des écrans moto- risés. s p.20Introduction

Dessous LENS Nom Fonction

Points d'installation de la fixation de plafond Permet de fixer la fixation de plafond en option lors de la suspension du pro- jecteur au plafond. s p.100 Utilisez les quatre points d'installation de la fixation de plafond pour

en fonction de l'environnement d'installation. Utilisez les points de fixation lors de l'installation près d'un mur dans une petite pièce.

Pied arrière Retirez cela lorsque vous utilisez les points d'installation de la fixation de pla- fond

Vis de fixation du cache du câble Trou de vis pour la fixation du cache de câble.

Pied avant réglable En cas d’installation sur une surface (une table, par exemple), dépliez le pied pour régler l’inclinaison horizontale. s p.30Préparation

Installation Image projetée et position du projecteur Installez le projecteur comme suit. Installation parallèle à l’écran Si le projecteur est installé à un certain angle de l’écran, l’image projetée fait l’objet d’une distorsion trapézoïdale. Installez le projecteur de manière à ce qu’il soit parallèle à l’écran.

Si le projecteur ne peut pas être installé face à l’écran, vous pouvez régler la position de l’image à l’aide de la fonction de décalage de l’objectif.

p.29 Installation du projecteur horizontalement en réglant la hauteur de chaque côté Si le projecteur est incliné, l’image projetée est également inclinée. Installez le projecteur horizontalement de façon à ce que les deux côtés soient de niveau. Si le projecteur ne peut pas être installé horizontalement, vous pouvez régler l’inclinaison du projecteur à l’aide du pied avant.

Différentes méthodes de réglage Avertissement

Dans le cadre de l’installation de la fixation de plafond (suspension du projecteur au plafond), une procédure d’installation spécifique est requise. Une installation incorrecte risque d’entraîner des blessures ou des détériorations en cas de chute du projecteur.

En cas d’utilisation d’adhésifs, de lubrifiants ou d’huile sur les points d’installation de la fixation de plafond (pour éviter que les vis ne se desserrent), ou de lubrifiants, d’huiles, etc., sur le projecteur, le boîtier risque de se craqueler et le projecteur risque de tomber, ce qui pourrait entraîner des blessures pour les personnes se trouvant sous le projecteur. Ce dernier pourrait aussi être endommagé.

N’installez pas le projecteur sur une étagère instable ou dans un endroit qui n’est pas non conçu pour supporter le poids de l’appareil. Une installation incorrecte risque d’entraîner des blessures ou des détériorations en cas de chute ou de basculement du projecteur.

Lors de l’installation du projecteur en hauteur, comme sur une étagère, prenez des mesures pour empêcher le projecteur de tomber. Vous pouvez notamment utiliser des câbles pour assurer la sécurité des utilisateurs en cas d’urgence, comme un tremblement de terre, et éviter les accidents. Une installation incorrecte risque d’entraîner des blessures ou des détériorations en cas de chute du projecteur.

N’obstruez pas la grille d’entrée d’air et la grille de sortie d’air du projecteur. Toute obstruction de la grille d’entrée d’air et de la grille de sortie d’air peut retenir la chaleur et provoquer un incendie. Attention

N'installez pas le projecteur dans un local très humide ou poussiéreux, ni dans un local exposé à la fumée d’un feu ou à de la fumée de tabac.

N’utilisez pas le projecteur en position verticale. Vous risqueriez de l’endommager.

Nettoyez le filtre à air tous les trois mois. Nettoyez-le plus souvent si l’environnement est particulièrement poussiéreux. s p.88 Mise en place sur une table et projection Vous pouvez installer le projecteur sur une table dans votre salon ou sur une étagère basse pour projeter des images. Suspension au plafond et projection Vous pouvez suspendre le projecteur au plafond à l’aide de la fixation de plafond en option pour projeter des images.Préparation

Lors de la suspension au plafond et de la projection, réglez Projection sur Avant/Plafond ou Arrière/Plafond.

Avancé - Projection p.67 Distance de projection et valeurs maximales de décalage de l’objectif La taille de l’image projetée augmente à mesure que le projecteur est éloigné de l’écran. Consultez le tableau ci-dessous pour trouver la distance optimale d’installation du projecteur par rapport à l’écran. Les valeurs indiquées ici ne sont fournies qu’à titre de référence. Les valeurs maximales de réglage du décalage de l’objectif sont répertoriées dans le tableau suivant.

L’image projetée est plus petite en cas de correction de la distorsion trapézoïdale. Augmentez la distance de projection afin d’adapter l’image projetée à la taille de l’écran. Lors du réglage de la position de projection verticalement à l’aide du décalage de l’objectif A : distance du centre de l’objectif à la partie inférieure de l’image projetée (lorsque le décalage de l’objectif est au niveau le plus haut) B : distance du centre de l’objectif à la partie inférieure de l’image projetée (lorsque le décalage de l’objectif est au niveau le plus bas) E : distance de projection du projecteur à l’écran F : taille de l’image projetéePréparation

Lors du réglage de la position de projection horizontalement à l’aide du décalage de l’ob- jectif C : distance de déplacement du centre de l’objectif lors du déplacement du projecteur (lorsque le décalage de l’objectif est réglé sur la valeur gauche maximale) D : distance de déplacement du centre de l’objectif lors du déplacement du projecteur (lorsque le décalage de l’objectif est réglé sur la valeur droite maximale) E : distance de projection du projecteur à l’écran F : taille de l’image projetée Unité : cm Format d’écran 16:9 Distance de projection (E) Valeurs maximales de la fonction de déca- lage de l’objectif

Vous ne pouvez pas définir une valeur maximale à la fois pour le décalage vertical et le décalage horizontal de l’objectif. s p.29 Exemple d’installation (avec format d’écran 16:9 et 100 pouces) Vue latéralePréparation

Vue de dessusPréparation

Connexion d’un périphérique Attention

Branchez les câbles nécessaires avant de relier le périphérique à une prise électrique.

Vérifiez la forme du connecteur du câble et celle du port, puis branchez le câble. Si vous forcez pour enfoncer un connecteur de forme incorrecte dans un port, vous risquez de l’endommager et de provoquer une défaillance. Retrait du cache de terminal En fonction du modèle que vous utilisez, le projecteur peut avoir un cache de terminal pour la section du connecteur à l'arrière afin d'améliorer l'apparence d'ensemble du projecteur. Retirez le cache de terminal avant de connecter les câbles. Il y a des fentes au bas du cache de terminal qui vous permettent d'extraire le cache vers l’avant et de le sortir des rainures au niveau de la partie supérieure. Lors de la réinstallation, commencez par insérer les sections saillantes dans les rainures au niveau de la partie supérieure. Connexion d’un équipement vidéo Pour projeter des images à partir de lecteurs de DVD/Blu-ray, connectez la source au projecteur de l’une des manières suivantes. Avec un câble HDMI disponible dans le commerce

Lorsque vous utilisez le port d'alimentation pour un câble optique HDMI, connectez-le au port Opt.HDMI.

Lorsque vous projetez des images en HDCP 2.2, connectez-vous au port HDMI1.

Ce projecteur n’est pas équipé d’un haut-parleur intégré. Connectez le projecteur à votre systèmeaudiovisuel pour écouter le son de l’équipement connecté.Préparation

Connexion d’un ordinateur Pour projeter des images à partir d’un ordinateur, connectez l’ordinateur selon l’une des méthodes suivantes. Avec un câble d'ordinateur disponible dans le commerce Avec un câble HDMI disponible dans le commerce Connexion d'un équipement externe Connexion au port Trigger Out Pour connecter des périphériques externes tels que des écrans motorisés, raccordez un câble stéréo à mini- connecteur (3,5 mm) au port Trigger Out. Lorsque le port est activé, un signal (12 V c.c.) est émis du port pour communiquer l'état du projecteur (On ou Off) aux périphériques connectés (écrans électriques, par exemple).

Pour utiliser le port Trigger Out, réglez port Trigger Out sur On.

Avancé > Fonctionnement > Trigger Out p.67 Connexion au port LAN Le projecteur peut être connecté à un routeur réseau, un concentrateur, etc. à l’aide d’un câble de réseau local 100BASE-TX ou 10BASE-T. Vous pouvez piloter le projecteur ou consulter son statut via le réseau, depuis un ordinateur ou un périphérique intelligent.

Pour éviter les dysfonctionnements, utilisez un câble réseau blindé de catégorie 5 ou supérieure.Préparation

Fixation de l’Unité de Réseau sans fil Pour utiliser la fonction Réseau sans fil, vous devez fixer une Unité de Réseau sans fil en option (ELPAP10). Connectez l'Unité de Réseau sans fil au port USB. Vous pouvez utiliser une des méthodes suivantes pour projeter sur un réseau sans fil. Pour plus de détails, consultez la page Téléchargements.

Projection simultanée de quatre écrans Lorsque vous utilisez Epson iProjection (Windows/Mac), vous pouvez afficher jusqu'à quatre écrans séparés du projecteur avec au maximum 50 ordinateurs connectés au réseau. Téléchargez Epson iProjection sur le site Web suivant. http://www.epson.com

Projection d’images à partir d’un terminal mobile via un réseau En installant Epson iProjection (iOS/Android) sur un smartphone ou une tablette, vous pouvez projeter des données sans fil depuis votre appareil. s p.56

Si vous laissez l’Unité de Réseau sans fil insérée dans le projecteur, réglez Alim réseau sans fil sur Off lorsque vous ne vous en servez pas. Cela vous permet d’empêcher tout accès non autorisé par des personnes extérieures. s p.70

Lorsque vous utilisez Epson iProjection en mode de connexion Rapide, nous vous recommandons d'effectuer les réglages de sécurité. s p.73 Fixation d’une attache de câble HDMI Si le câble HDMI est lourd et pend, veillez à le fixer au support de câble à l’aide d’un serre-fils HDMI de manière à ce que le câble ne soit pas déconnecté du port par son poids.Préparation

Préparation de la télécommande Installation des piles de la télécommande Attention

Veillez à installer les nouvelles piles à l’endroit en respectant les signes (+) et (-) marqués sur les piles et à l’intérieur du boîtier. N’utilisez que des piles AA manganèse ou alcalines.

Retirez le couvercle du compartiment à piles. Poussez sur la languette du couvercle ducompartiment à piles, puis relevez celui-ci.

Remplacez les piles. Contrôlez la polarité des piles (+) et (-) avantde les installer.

Replacez le couvercle du compartiment à piles. Appuyez sur le couvercle jusqu’à ce qu’ilfasse entendre un déclic. Si la télécommande ne réagit plus, oulentement, ou si elle ne fonctionne plus,il est probable que les piles soient usées.Dans ce cas, vous devez remplacer lespiles. Utilisez deux piles alcalines oumanganèse AA.Préparation

Portée de la télécommande Portée (de gauche à droite) 10m 10m 30° 30° 30° 30° Portée (de haut en bas) 10m 10m 30° 10° 60° 30°Opérations de base

Projection d’images Mise sous tension du projecteur

Branchez l’équipement au projecteur.

Utilisez le cordon d’alimentation fourni. L'indicateur d'alimentation du projecteurpasse au bleu. Ceci indique que leprojecteur est alimenté, mais qu'il n'est pasencore allumé (il est en mode attente).

Allumez l’équipement connecté.

Appuyez sur le bouton de la télécommande ou sur le panneau de commande pour allumer le projecteur Télécommande Panneau de com-mandeL’obturateur de l’objectif s’ouvre et laprojection commence.Le voyant de fonctionnement clignoteen bleu lors du préchauffage du projecteur.Une fois le projecteur préchauffé, le témoinde fonctionnement cesse de clignoter etpasse au bleu. Lorsque Aliment. Directe estréglé sur On, vous pouvez lancerla projection en branchantsimplement le cordond’alimentation au projecteur, sansdevoir appuyer sur des boutons.

Avancé - Fonctionnement - Aliment. Directe p.67 Avertissement

Ne regardez pas directement l’objectif pendantla projection. La lumière puissante émise peutendommager la vue. Faites particulièrementattention aux enfants. Ne restez pas devant l’objectif pendant laprojection. Les vêtements peuvent êtreendommagés en raison des températuresélevées.Opérations de base

Ce projecteur comporte une fonction Controle parental qui permet d’empêcher les enfants d’allumer accidentellement l’appareil, une fonction Blocage fonctionne. qui interdit toute opération accidentelle, etc. s Réglage - Verrouillage - Controle parental/Blocage fonctionne. p.65

Ce projecteur comporte une fonction Ajustement Auto qui sélectionne automatiquement les réglages optimaux en cas de changement du signal d’entrée pour l’ordinateur connecté. s Signal -Ajustement Auto p.63

En cas d’utilisation à une altitude d’au moins 1500 m, réglez le Mode haute alt. sur On. s Avancé - Fonctionnement - Mode haute alt. p.67 Si l’image désirée n’est pas projetée Si l’image n’est pas projetée, vous pouvez changer la source selon l’une des méthodes suivantes. Télécommande Panneau de commande Appuyez sur le bouton correspondant au port désiré.Appuyez sur le bouton et sélectionnez le port dé-siré.Appuyez sur le bouton pour confirmer la sélection. Utilisation de l'écran d'accueil La fonction écran d'accueil vous permet de sélectionner facilement une source d'image et d'accéder à des fonctions utiles. Appuyez sur le bouton de la télécommande pour afficher l'écran d'accueil. Dans les conditions suivantes, l'écran d'accueil s'affiche automatiquement lorsque le projecteur est allumé.

Aff. auto écran acc. est réglé sur On, s Avancé - Écran d'accueil - Aff. auto écran acc. p.67

Il n'y aucun signal venant des sources.Opérations de base

Sélectionne la source que vous souhaitez projeter.

Affiche le code QR et se connecte sans fil à un smartphone ou une tablette. s p.56

Exécute les options de menu attribuées à l'Écran d'accueil du menu Avancé. s Avancé - Écran d'accueil p.67

Définit la fonction 3D. s Vidéo - Configuration 3D p.63

Sélectionne le Mode couleurs. s p.32

L'écran d'accueil disparaît après 10 minutes d'inactivité. Mise hors tension

Éteignez l’équipement connecté.

Appuyez sur le bouton de la télécommande ou sur le bouton du panneau de commande. Télécommande Panneau de com-mandeLa projection prend fin et l’obturateur del’objectif se ferme automatiquement.Le voyant de fonctionnement clignote et leprojecteur commence à refroidir.

Attendez que le refroidissement soit terminé. Au terme du refroidissement, le voyant defonctionnement cesse de clignoter.

Débranchez le cordon d’alimentation.Opérations de base

Réglage de l’image projetée Affichage de la mire de test Lorsque vous réglez le zoom, la mise au point ou la position de projection juste après l’installation du projecteur, vous pouvez afficher une mire de test au lieu de connecter un équipement vidéo. Appuyez sur le bouton de la télécommande pour afficher la mire de test. La norme pour les lignes horizontales en haut et en bas utilise le 2.40:1 CinemaScope. Appuyez une nouvelle fois sur le bouton pour ne plus afficher la mire de test. Fonction de réglage de l’objectif (mise au point, zoom, décalage de l’objectif) Pour régler la mise au point, le zoom ou le décalage de l’objectif, appuyez sur le bouton de la télécommande ou du panneau de commande, puis sélectionnez l’élément que vous souhaitez régler. Télécommande Panneau de commande Les éléments de réglage changent comme indiqué dans le tableau suivant. 1 Réglage de la mise au pointLa mention Régler mise au point s’affiche à l’écran.Permet de régler la mise au point de l’image projetée. s p.282Réglage du zoomLa mention Régler zoom s’affiche à l’écran.Règle la taille de l'image projetée. s p.283 Réglage du décalage de l’ob-jectifLa mention Régler décalage obj. s’affiche à l’écran.Permet de régler la position de l’image projetée. s p.29 Pour terminer les réglages, appuyez sur le bouton sous le réglage du décalage de l'objectif.

Vous pouvez enregistrer les résultats du réglage de l'objectif en mémoire (Enreg pos objectif). Vous pouvez charger la position de l'objectif enregistrée depuis la télécommande ou le menu Configuration.Opérations de base

Réglage de la mise au point

Appuyez sur le bouton de la télécommande. La mention Régler mise au point s’affiche à l’écran.

Appuyez sur les boutons pour régler la mise au point.

Appuyez sur le bouton trois fois pour terminer le réglage. Réglage de la taille de l’image projetée (réglage du zoom)

Appuyez sur le bouton de la télécommande deux fois. La mention Régler zoom s’affiche à l’écran.

Appuyez sur les boutons pour régler la taille de l’écran projeté.

Appuyez sur le bouton deux fois pour terminer le réglage.Opérations de base

Réglage de la position de l’image projetée (réglage du décalage objectif) Si le projecteur ne peut pas être installé directement face à l’écran, vous pouvez régler la position de l’image à l’aide de la fonction de décalage de l’objectif.

Appuyez sur le bouton de la télécommande trois fois. La mention Régler décalage obj. s’affiche à l’écran.

Ajustez la position de l’image à l’aide des boutons . Vous pouvez déplacer l’image dans la plage indiquée par la ligne pointillée sur l’illustration suivante.

Maintenez les boutons enfoncés pour rétablir la position centrale de l'image, verticalement et horizontale- ment. La position à laquelle l'image s'arrête est le centre.

Appuyez sur le bouton pour terminer le réglage.

Lorsque le message suivant s'affiche lorsque vous changez sur Régler décalage obj., l'image se déplace dans la direction opposée à celle des boutons enfoncés. Lorsque Avant/Plafond ou Arrière/Plafond est réglé sur Projection, sélectionnez Inversé.

Lors du transport du projecteur, réglez la position de l’objectif au centre. Si vous transportez le projecteuralors que l’objectif n'est pas en position centrale, vous risquez d’endommager le mécanisme de décalage del’objectif.

Ne placez pas vos doigts dans les parties mobiles de l'objectif du projecteur. Vous pourriez vous blesser.Opérations de base

Si vous ne pouvez pas installer le projecteur directement devant l’écran, nous vous recommandons d’utiliser le décalage de l’objectif pour régler la position de projection.

Si le réglage fin du décalage d'objectif ne fonctionne pas, appuyez brièvement sur les boutons pour effectuer les réglages de dernière minute au moment de la projection. Réglage de l’inclinaison du projecteur- Si l’image de projection est inclinée à l'horizontale (les côtés gauche et droit de l'image projetée se trouvent à des hauteurs différentes) lorsque le projecteur est placé sur une table, ajustez le pied avant de façon à mettre les deux côtés de niveau. Correction la distorsion trapézoïdale Vous pouvez utiliser les boutons du panneau de commande pour corriger la distorsion trapézoïdale. Ouvrez le couvercle du panneau de commande sur le côté pour utiliser le panneau de commande.

p.7 Appuyez sur le bouton ou pour afficher les jauges de réglage. Lorsque les jauges sont affichées, appuyez sur les boutons et pour procéder à la correction verticale. Si le haut ou le bas de l’image est trop large

L'image peut être réduite si vous corrigez la distorsion trapézoïdale. Augmentez la distance de projection afin d’adapter l’image projetée à la taille de l’écran.

Vous pouvez effectuer les réglages de distorsion trapézoïdale dans le menu Configuration. s Réglage - Keystone p.65

Vous pouvez appliquer des corrections efficaces dans un angle de projection de 30° de haut en bas. Masquage temporaire de l’image Vous pouvez utiliser cette fonctionnalité pour masquer temporairement l’image à l’écran. Appuyez sur le bouton pour afficher ou masquer l’image.Opérations de base

La lecture des vidéos continue même lorsque les vidéos sont masquées, vous ne pouvez donc pas retourner au point où vous avez masqué l’image à l’aide du bouton .Réglage de l’image

Réglage de l’image Sélection de la qualité de projection (Mode couleurs) Vous pouvez obtenir une qualité d’image optimale pour votre environnement lors d’une projection. La luminosité de l’image varie en fonction du mode sélectionné.

Appuyez sur le bouton .

Vous pouvez effectuer les réglages dans le menu Configuration. s Image - Mode couleurs p.61

Si vous appuyez sur le bouton , vous pouvez également effectuer les réglages de l'écran d'accueil.s p.25

Choisissez Mode couleurs. Utilisez les boutons pour sélectionner un mode, puis appuyez sur le bouton pour confirmer la sélection.Choix en cas de projection d’images 2DMode ApplicationDynamique Il s'agit du mode le plus clair. Idéal pour favoriser la luminosité. Cinéma LumineuxIdéal pour projeter des images vives.NaturelIdéal pour reproduire fidèlement la couleur de l'image source.CinémaIdéal pour profiter du contenu de films.Cinéma numérique Projette des images dans l'espace de couleurs Cinéma numérique. Idéal pour favoriser les couleurs.Choix en cas de projection d’images 3DMode ApplicationDynamique 3DUn mode 3D dédié idéal pour favoriser la luminosité.Cinéma 3DUn mode 3D dédié idéal pour profiter du contenu de films.Réglage de l’image

Basculement de l’écran entre le mode Complet et le mode Zoom (Aspect) Vous pouvez modifier le type, le rapport L/H et la résolution du signal d’entrée afin de les adapter à l’Aspect de l’image projetée.Les paramètres disponibles varient en fonction du signal d’image en cours de projection. Notez que l’emploi de la fonction de rapport L/H du projecteur pour agrandir, réduire ou fractionner l’image projetée à des fins commerciales ou pour diffusion publique peut constituer une infraction aux droits du détenteur des droits d’auteur de l’image, en vertu des lois en matière de droits d’auteur.

Appuyez sur le bouton .

Vous pouvez effectuer lesréglages dans le menuConfiguration. Signal -Aspect p.63

Utilisez les boutons pour sélectionner le nom du réglage, puis appuyez sur le bouton pour confirmer la sélection.

Vous pourriez ne pas pouvoir modifier l'Aspect en fonction du signal d'entrée. En sélectionnant Automatique, le rapport L/H optimal est sélectionné afin d’afficher le signal d’entrée. Modifiez ce réglage si vous voulez utiliser un rapport L/H différent.Le tableau ci-dessous montre l’image projetée sur un écran 16:9. Image d’entrée Nom du paramètre Normal Complet Zoom Images 4:3 Images 16:9 Lors de la projection d’images 16:9, vous ne pouvez passélectionner Complet et Zoom. Images enregistrées en mode compressé Images en format boîte aux lettres *Réglage de l’image

Image d’entrée Nom du paramètre Normal Complet Zoom Remarques S’adapte à la taille vertica-le de l’écran de projection.Le rapport L/H varie enfonction de l’image en en-trée.Utilise la totalité de l’écrande projection. Le rapportL/H varie en fonction de larésolution d'entrée.Conserve le rapport L/Hdu signal d’entrée ets’adapte à la taille horizon-tale de l’écran de projec-tion. Il peut arriver que ledessus et le dessous del’image soient tronqués.

L’image en format boîte aux lettres utilisée dans cette explication est une image en rapport 4:3 affichée en 16:9, avec des marges noires en haut et en bas pour l’insertion des sous-titres. Les marges au-dessus et en dessous de l’image sont utilisées pour les sous-titres. Réglage de la Netteté Vous pouvez rendre l’image plus nette. Le tableau suivant présente les éléments de réglage et les procédures. Standard Améliore les contours de l'image projetée globale. Lorsque vous réglez Stan- dard, les valeurs de réglage pour Optim lignes fines et Optim lignes épais- ses sont également ajustées en même temps. Optim lignes fines Améliore des détails comme la chevelure et les motifs des vêtements. Optim lignes épaisses Améliore les parties brutes, comme le contour d’objets entiers ou l’arrière-plan, ce qui améliore la netteté globale de l’image.

Appuyez sur le bouton . Le menu Configuration s’affiche.

Choisissez Image - Netteté. L’écran de réglage Netteté s’affiche.

Utilisez les boutons pour sélectionner l’élément, puis effectuez les réglages à l’aide des boutons

L’image est améliorée en cas de réglage vers la droite (positif) et est adoucie en cas de réglage vers la gauche (négatif). Appuyez sur le bouton pour rétablir les réglages par défaut.

Appuyez sur le bouton pour quitter le menu. Réglage de la résolution d'image (Amélioration image) Vous pouvez ajuster la résolution de l'image à l'aide de la fonction Amélioration image. Le contenu suivant peut être ajusté.Réglage de l’image

Emulation 4K L'Emulation 4K est une fonction qui projette une image à une résolutiondoublée en décalant l'image à la diagonale par incréments de 0,5 pixel.Un signal d'image haute résolution est projeté avec des détails fins. Modes prédéf. image Sélectionnez les réglages préparés à l'avance pour Réduction bruit, Réduction bruit MPEG, Super-resolution et Optim. des détails. Réduction bruit (Cette option ne peut être définie que lorsque Traitement images est réglé sur Fine.)Il permet de lisser les images comportant des interférences. Réduction bruit MPEG (Cette option ne peut être définie que lorsque Traitement images est réglé sur Fine.)Vous pouvez réduire le bruit noir et de points qui survient lors de laprojection des films MPEG. Super-resolution Réglage fin lignes : Améliore le contraste et les contours des imagescomplexes.Détail focus art. : Améliore le contraste et les contours des arrière-planslisses. Optim. des détails Améliore le contraste d’une image pour générer une image avec unetexture plus prononcée faisant ressortir le matériau. Puissance : Plus la valeur est élevée, plus le contraste est prononcé. Plage : Plus la valeur est élevée, plus la plage d'optimisation des détailsest large.

Appuyez sur le bouton .

Vous pouvez effectuer lesréglages dans le menuConfiguration. Image -Amélioration image p.61

Utilisez les boutons pour sélectionner l'élément à régler, puis appuyez sur le bouton pour confirmer la sélection.

Utilisez les boutons pour effectuer les réglages. Appuyez sur le bouton pour régler unautre élément.Appuyez sur le bouton pour rétablirles réglages par défaut.Réglage de l’image

Appuyez sur le bouton pour quitter le menu. Réglage d’Iris auto En réglant automatiquement la luminance par rapport à l’image affichée, vous pouvez profiter d’images riches et profondes. Vous pouvez sélectionner le suivi de l’ajustement de la luminance pour les modifications de luminosité de l’image affichée, de Normal à Haute vitesse. Appuyez sur le bouton pour afficher les menus dansl'ordre suivant.Image - Iris autoUtilisez les boutons pour sélectionner l’élé-ment, puis appuyez sur le bouton pour confirmer la sé-lection.

(Selon l’image, il est possible que le fonctionnement de l’Iris auto soit audible, il ne s’agit cependant pas d’une anomalie de fonctionnement.) Réglage Interpolation image Vous pouvez lire des images en mouvement rapide de façon fluide en produisant automatiquement des images intermédiaires entre les images d'origine. Interpolation image est uniquement disponible dans les conditions suivantes.

Lorsque Traitement images est réglé sur Fine, s Signal - Avancé - Traitement images p.63

Lorsque la source est HDMI1 ou HDMI2. Lors de l'entrée de signaux 2D

Cette option est indisponible lorsqu'un signal de 4K est entré. Lorsque vous réglez Emulation 4K sur On, cette option n'est activée que lorsque des signaux 1080p 24Hz sont entrés. s Image - Amélioration image - Emulation 4K p.61

Appuyez sur le bouton .

Vous pouvez effectuer les réglages dans le menu Configuration.

Utilisez les boutons pour sélectionner l’élément, puis appuyez sur le bouton pour confirmer la sélection.Réglage de l’image

Ajustement de la couleur Ajustement de la Temp. couleur Permet d’ajuster la teinte globale des images. Effectuez les réglages si l’image est un peu trop bleue, trop rouge, etc. Appuyez sur le bouton pour afficher les menus dansl'ordre suivant. Image - Temp. couleur - Temp. couleur Utilisez les boutons pour effectuer les réglages.Les teintes bleues sont accentuées à mesure que vous aug-mentez la valeur, tout comme les teintes rouges si vous ré-duisez la valeur.

Appuyez sur le bouton pour rétablir les réglages par défaut. Réglage des valeurs RVB (offset et gain) Vous pouvez ajuster la luminosité des zones sombres (Offset) et claires (Gain) pour les couleurs R (rouge), G (vert) et B (bleu). Appuyez sur le bouton pour afficher les menus dansl'ordre suivant. Image - Temp. couleur - Personnalisé Utilisez les boutons pour sélectionner l’élé-ment, puis effectuez les réglages à l’aide des boutons . L’image devient plus claire en cas de réglage vers la droite(positif) et plus sombre avec un réglage vers la gauche (né-gatif). Offset Lorsque l’image est éclaircie, l’ombrage des parties plus sombres est restitué avec plus de vivacité. Lorsque l’image est assombrie, elle semble plus pleine, mais l’ombrage des parties plus sombres est plus difficile à distinguer. Gain Lorsque l’image est éclaircie, les parties les plus claires deviennent plus blanches et l’ombrage disparaît. Lorsque l’image est assombrie, l’ombrage des parties plus claires est restitué avec plus de vivacité.

Appuyez sur le bouton pour rétablir les réglages par défaut. Réglage de la teinte, de la saturation et de la luminosité Vous pouvez modifier la teinte, la saturation et la saturation des couleurs R (rouge), G (vert), B (bleu), C (cyan), M (magenta) et Y (jaune).Réglage de l’image

Teinte Règle la couleur globale de l’image vers le bleu, le vert ou le rouge. Saturation Règle la vivacité globale de l’image. Luminosité Règle la luminosité globale des couleurs de l’image.

Appuyez sur le bouton .

Vous pouvez effectuer les réglages dans le menu Configuration.

Utilisez les boutons pour sélectionner la couleur à régler, puis appuyez sur le bouton pour confirmer la sélection.

Utilisez les boutons pour sélectionner Teinte, Saturation ou Luminosité.

Utilisez les boutons pour effectuer les réglages. Appuyez sur le bouton pour régler une autre couleur. Appuyez sur le bouton pour rétablir les réglages par défaut.

Appuyez sur le bouton pour quitter le menu.Réglage de l’image

Réglage de la valeur gamma Vous pouvez modifier les légères différences de coloration qui peuvent survenir en raison du périphérique employé lorsque l’image est affichée. Vous pouvez régler cette option pour utiliser une des trois méthodes suivantes.

Sélection et réglage de la valeur de correction Ajustement pendant l'affichage de l'image Ajustement à l'aide du graphe de réglage gamma

Lorsqu'un signal 3D ou HDR est entré, vous ne pouvez pas sélectionner Ajustez à partir de l'image. Sélection et réglage de la valeur de correction

Appuyez sur le bouton pour afficher les menus dans l'ordre suivant. Image - Avancé - Gamma

Utilisez les boutons pour sélectionner la valeur de correction, appuyez sur le bouton pour confirmer la sélection. Plus la valeur est élevé et plus les parties sombres de l’image deviennent claires ; toutefois, les parties claires peuvent être décolorées. La partie supérieure du graphe de réglage gamma s’arrondit. Plus la valeur est faible et plus les parties claires de l’image deviennent sombres. La partie inférieure du graphe de réglage gamma s’arrondit.

L’axe horizontal du graphe de réglage gamma indique le niveau du signal d’entrée, et l’axe vertical le niveau du signal de sortie.

Sélectionnez Réinitialiser pour rétablir les réglages à leurs valeurs par défaut. Ajustement pendant l'affichage de l'image Sélectionnez un point sur l'image pour lequel vous souhaitez ajuster la luminosité, et réglez seulement la teinte choisie.Réglage de l’image

Appuyez sur le bouton pour afficher les menus dans l'ordre suivant. Image - Avancé - Gamma - Personnalisé - Ajustez à partir de l'image.

Placez le curseur sur l’image projetée jusqu’à l’emplacement où vous souhaitez modifier la luminosité, puis appuyez sur le bouton

Utilisez les boutons pour sélectionner un réglage, puis appuyez sur le bouton pour confirmer la sélection.

Lorsque Souhaitez-vous poursuivre le réglage du paramètre ? s'affiche, sélectionnez Oui ou Non. Pour régler un autre emplacement, sélectionnez Oui, et répétez la procédure depuis l'étape 2. Ajustement à l'aide du graphe de réglage gamma Sélectionnez un point de teinte sur le graphe, puis effectuez les réglages.

Appuyez sur le bouton pour afficher les menus dans l'ordre suivant. Image - Avancé - Gamma - Personnalisé - Ajustez à partir du graphe.

Utilisez les boutons pour sélectionner le ton à ajuster selon le graphe.

Utilisez les boutons pour régler la luminosité, puis appuyez sur le bouton pour confirmer la sélection.Réglage de l’image

Affichage de l’image dans la qualité enregistrée (fonction Mémoire) Enregistrement d’une mémoire En utilisant la fonction mémoire, vous pouvez enregistrer les valeurs de réglage suivantes, puis les charger lorsque cela est nécessaire.

Paramètre Image du menu Configuration

Valeurs de réglage de la fonction d'ajustement de l'objectif (focalisation, zoom, décalage objectif) s p.27

Effectuez les réglages ou ajustements que vous souhaitez enregistrer.

Appuyez sur le bouton .

Utilisez les boutons pour sélectionner Sauvegarde mémoire ou Enreg pos objectif et appuyez sur le bouton pour confirmer la sélection. Sauvegarde mémoire : Enregistre les paramètres pour Image Enreg pos objectif : Enregistre la valeur de réglage pour la fonction de réglage de l'objectif

Utilisez les boutons pour sélectionner le nom de la mémoire à enregistrer, puis appuyez sur le bouton pour confirmer la sélection. Les réglages actuels du projecteur sont enregistrés dans la mémoire. Si la marque à gauche du nom de la mémoire devient bleue pâle, cela signifie que la mémoire a déjà été enregistrée. Lorsque vous sélectionnez une mémoire enregistrée, un message vous demandant de confirmer l’écrasement de la mémoire s’affiche. Si vous choisissez Oui, le contenu précédent est effacé et les réglages actuels sont enregistrés. Chargement, suppression et renommage d'une mémoire Vous pouvez charger, supprimer et renommer des mémoires enregistrées. Appuyez sur le bouton , puis sélectionnez la fonction cible sur l'écran affiché.Réglage de l’image

Appuyez sur les boutons de la télécommande pour charger la position de l'objectif depuis la valeur Enreg pos objectif enregistrée dans Memory1 ou Memory2.

La position de l'objectif au chargement de la mémoire et celle de l'objectif lorsque la mémoire est enregistrée peuvent ne pas être exactement identiques. Fonction Explication Appel mémoire Permet de charger la mémoire enregistrée. Lorsque vous sélectionnez une mémoire et appuyez sur le bouton , les paramètres appliqués à l’image sont remplacés par les paramètres de la mémoire. Effacement mémoire Permet d’effacer la mémoire enregistrée. Un message s’affiche lorsque vous sélectionnez le nom d’une mémoire et appuyez sur le bouton

Sélectionnez Oui, puis appuyez sur le bouton pour effacer la mémoire sélectionnée. Renommer la mémoire Permet de modifier le nom de la mémoire. Sélectionnez le nom de mé- moire que vous souhaitez modifier, puis appuyez sur le bouton . En- trez le nom de la mémoire à l’aide du clavier virtuel. s p.71 Lorsque vous avez terminé, placez le curseur sur Finish, puis appuyez sur le bouton

Charger pos objectif Charge la mémoire de position d'objectif enregistrée. Lorsque vous sé- lectionnez le nom de position d'objectif et appuyez sur le bouton , la valeur d'ajustement pour la mémoire de position d'objectif sélectionnée est appliquée. Effacer pos objectif Efface la mémoire de position d'objectif enregistrée. Un message s’affiche lorsque vous sélectionnez le nom d’une position d'objectif et appuyez sur le bouton . Sélectionnez Oui, puis appuyez sur le bouton pour effacer la mémoire de position d'objectif sélectionnée. Renomm pos objectif Modifie le nom de mémoire de la position d'objectif. Sélectionnez le nom de mémoire de position d'objectif que vous souhaitez modifier, puis ap- puyez sur le bouton . Entrez le nom de la mémoire de position d'ob- jectif à l’aide du clavier virtuel. s p.71 Lorsque vous avez terminé, placez le curseur sur Finish, puis appuyez sur le bouton .Fonctions utiles

Visualisation d’images 3D Préparation à la visualisation d'images 3D Pour visualiser des images 3D, procurez-vous au préalable des lunettes 3D disponibles dans le commerce (équipées d'un système actif d'obturation supportant le système de communication par ondes radio (RF/ Bluetooth)). Vérifiez ce qui suit avant de visualiser des images 3D.

Lorsque la source est HDMI1 ou HDMI2.

Réglez Affichage 3D sur Automatique ou 3D. Lorsque vous réglez cette option sur 2D, changez sur Automatique ou 3D. s Signal - Configuration 3D - Affichage 3D p.63 Appariez les lunettes 3D. Ce projecteur prend en charge les formats 3D suivants.

Combinaison de trame Côte à côte Haut et bas Si l’image 3D ne peut être visualisée Le projecteur projette automatiquement une image 3D lorsqu’il détecte un format 3D. Certaines émissions télévisées en 3D ne contiennent pas des signaux au format 3D. Si tel est le cas, procédez comme suit pour régler le format 3D.

Appuyez sur le bouton pour afficher les menus dans l'ordre Signal - Configuration 3D.

Réglez Affichage 3D sur 3D.

Appuyez sur le bouton pour régler le format 3D sur le périphérique AV.Fonctions utiles

Si vous utilisez un périphérique ou un câble qui ne prend pas en charge les images 3D, la projection 3D ne peut pas être effectuée.

Pour plus d’informations sur les paramètres du format 3D sur le périphérique AV, consultez la documentation fournie avec le AV.

Lorsque le format 3D n’est pas configuré correctement, l’image n’est pas projetée correctement (voir illustration ci-dessous).

Si une image 3D n'est pas projetée correctement même lorsqu'un format 3D est défini, la fréquence de synchronisation pour les lunettes 3D peut être inversée. Inversez la fréquence de synchronisation avec Inverser lunettes 3D. s Signal - Configuration 3D - Inverser lunettes 3D p.63

La façon dont une image 3D est perçue varie d’une personne à l’autre.

Lorsque vous commencez à projeter une image 3D, un avertissement au sujet de la visualisation d’images 3D est affiché. Vous pouvez désactiver cet avertissement en réglant Notification aff. 3D sur Off. s Signal - Configuration 3D - Notification aff. 3D p.63

Au cours d’une projection 3D, les fonctions suivantes du menu Configuration ne peuvent pas être modifiées. Aspect (réglé sur Normal), Réduction bruit (réglé sur Off), Overscan (réglé sur Off), Emulation 4K, Super- resolution, Traitement images, Image dans l'image

La façon dont l’image 3D est visualisée peut changer en fonction de la température ambiante et de la durée d’utilisation de la lampe. Évitez d’employer le projecteur si l’image n’est pas projetéenormalement. Utilisation de lunettes 3D Vous pouvez visualiser des images 3D en utilisant des lunettes 3D disponibles dans le commerce (équipées d'un système de protection actif supportant le système de communication par ondes radio (RF/Bluetooth)). Pour afficher des images 3D, vous devez d'abord apparier les lunettes 3D avec le projecteur. Reportez-vous au Guide de l'utilisateur fourni avec vos lunettes 3D pour plus d’informations. Conversion d'images 2D en 3D Il est possible de convertir des images 2D en 3D depuis le port HDMI1 ou HDMI2.

Appuyez sur le bouton pour afficher les menus dans l'ordre Signal - Configuration 3D.

Réglez Affichage 3D sur Automatique.Fonctions utiles

Sélectionnez Conversion 2D à 3D, puis appuyez sur le bouton pour confirmer la sélection.

Sélectionnez l’intensité de l’effet 3D, puis appuyez sur le bouton pour confirmer la sélection.

Si l’option Traitement images est réglée sur Rapide, vous ne pouvez pas modifier l’option Conversion 2D à 3D.

Signal - Avancé - Traitement images p.63 Avertissements relatifs à la visualisation d’images 3D Tenez compte des remarques importantes suivantes lorsque vous visualisez des images 3D. Attention Durée d’utilisation

Lorsque vous regardez des images 3D pendant une longue période, veillez à effectuer des pauses régulières. Regarder des images 3D pendant de longues périodes peut provoquer une fatigue oculaire. La durée et la fréquence de ces pauses varient d’une personne à une autre. Si vous éprouvez toujours une sensation de fatigue ou d’inconfort oculaire après avoir fait une pause, cessez immédiatement la visualisation.Fonctions utiles

Attention Visualisation d’images 3D

Si vous éprouvez une sensation de fatigue ou d’inconfort oculaire lorsque vous regardez des images 3D, cessez immédiatement la visualisation. Continuer à regarder les images 3D pourrait provoquer une sensation de malaise.

Lorsque vous regardez des images 3D, veillez toujours à porter des lunettes 3D. Ne tentez pas de regarder des images 3D sans lunettes 3D. Vous risqueriez d’éprouver une sensation de malaise.

Ne placez pas d’objets fragiles près de vous lorsque vous utilisez des lunettes 3D. Les images 3D peuvent provoquer des mouvements involontaires susceptibles d’endommager des objets autour de vous ou de blesser les personnes qui vous entourent.

Ne portez les lunettes 3D que lorsque vous regardez des images 3D. Ne vous déplacez pas lorsque vous portez des lunettes 3D. Votre vision pourrait être plus sombre qu’à l’accoutumée. Vous risquez donc de tomber ou de vous blesser.

Tentez de rester autant que possible de niveau par rapport à l’écran lorsque vous regardez des images 3D. La visualisation d’images 3D selon un angle réduit l’effet 3D et peut provoquer une sensation de malaise en raison de changements de couleur inattendus.

Si vous utilisez des lunettes 3D dans une pièce à éclairage fluorescent ou LED, il se peut que vous voyiez des éclairs ou des clignotements dans la pièce. Dans une telle situation, réduisez l’éclairage jusqu’à ce que le clignotement disparaisse, ou éteignez totalement l’éclairage lorsque vous regardez des images 3D. Dans de très rares cas, ce clignotement pourrait provoquer une crise d’épilepsie ou une perte de connaissance. Si vous ne vous sentez pas bien ou si vous éprouvez une sensation de malaise lorsque vous regardez des images 3D, cessez immédiatement votre activité.

Lorsque vous regardez des images 3D, éloignez-vous au moins de l’écran d’une distance égale à trois fois sa hauteur. La distance recommandée pour un écran 80 pouces est d’au moins 3 mètres, et d’au moins 3,6 mètres pour un écran 100 pouces. Si vous vous tenez plus près que la distance recommandée, vous pouvez éprouver une fatigue oculaire. Attention Risques pour la santé

N’utilisez pas de lunettes 3D si vous êtes sensible à la lumière, si vous souffrez de troubles cardiaques ou si vous ne vous sentez pas bien. Vous risqueriez d’aggraver votre état. Attention Âge d’utilisation recommandé

L’âge minimal recommandé pour la visualisation d’images 3D est de six ans.

Les enfants de moins de six sont toujours en pleine évolution, et la visualisation d’images 3D peut perturber leur croissance. En cas d’inquiétudes, consultez un médecin.

Les enfants qui regardent des images 3D à l’aide de lunettes 3D doivent toujours être accompagnés d’un adulte. Il est souvent difficile de savoir quand un enfant se sent fatigué ou mal à l’aise, suite à quoi ils pourraient soudainement subir un malaise. Vérifiez toujours que l’enfant n’éprouve pas de fatigue oculaire.Fonctions utiles

Utilisation de la fonction de Liaison HDMI Fonction Liaison HDMI Lorsqu’un appareil AV conforme aux normes CEC HDMI est c on nec té au p or t H DMI du pr oje ct eur , v ou s p ouv ez effectuer des actions liées, comme la mise sous tension liée et le réglage du volume du système AV à l’aide d’une seule télécommande.

Tant que l’appareil AV est conforme aux normes CEC HDMI, vous pouvez utiliser la fonction Liaison HDMI, même si l’appareil AV intermédiaire n’y est pas conforme.

Il est possible de connecter simultanément jusqu’à trois lecteurs multimédias répondant aux normes CEC HDMI.Exemple de connexionProjecteur Amplificateur Lecteurs multimédias, etc. Paramètres de Liaison HDMI Lorsque vous réglez Liaison HDMI sur On, vous pouvez ef- fectuer les opérations suivantes. s Réglage - Liaison HDMI - Liaison HDMI p.65

Modification de la liaison d’entréeModifie la source d’entrée du projecteur en HDMI lorsquedu contenu est joué sur l’appareil connecté. Actions sur les appareils connectésAvec la télécommande du projecteur, vous pouvez effec-tuer des opérations comme Lecture, Arrêt, Avance rapide,Recul, Chapitre suivant, Chapitre précédent, Pause, Ajuste-ment volume et Pause audio.Vous pouvez également sélectionner les fonctions suivan-tes depuis l'écran Liaison HDMI. Fonction Explication Mise ss tension Lorsque Mise ss tension est réglé, les opérations sont liées comme ci-dessous.

Lorsque le projecteur est allumé, les appareils connectés sont également démarrés. De plus, lorsque les appareils connectés sont allumés et que du contenu est lu, le pro-jecteur s'allume.Mise hs tension Lorsque vous réglez Mise hs tension sur On, les appareils connectés sont éteints en même temps que le projecteur. Cette fonctionnalité n’est utilisable que lorsque la fonction CEC d’alimentation liée del’appareil connecté est activée.

Notez qu’en fonction de l’état de l’appareil connecté (par exemple s’il est en train d’en- registrer), il se peut que l’appareil ne s’éteigne pas.Fonctions utiles

Fonction Explication Liaison tampon Si la Liaison HDMI ne fonctionne pas correctement, vous pourriez réussir à l'améliorer en modifiant les paramètres.

Pour utiliser la fonction Liaison HDMI, vous devez configurer l’appareil connecté. Consultez la documentation de l’appareil connecté pour plus d’informations. Connexion Vous pouvez rechercher les appareils connectés disponibles pour la Liaison HDMI et sélectionner l’appareil à partir duquel vous voulez projeter l’image. Les appareils pouvant être contrôlés par la Liaison HDMI deviennent automatiquement les appareils sélectionnés. Avant d'afficher la liste des appareils connectés, vérifiez que Liaison HDMI est réglé sur On.

Réglage - Liaison HDMI - Liaison HDMI p.65

Appuyez sur le bouton , puis sélectionnez Connexions périph. La liste Connexions périph s’affiche.Les appareils précédés d’une icône bleuclair sont liés par Liaison HDMI.S’il est impossible de déterminer le nom del’appareil, ce champ est vide.

Sélectionnez l’appareil que vous voulez commander à l’aide de la fonction Liaison HDMI.

Si le câble n’est pas conforme aux normes HDMI, la commande est impossible. Il se peut que certains appareils connectés, ou certaines de leurs fonctions, ne se comportent pas correctement, même s’ils sont conformes aux normes CEC HDMI. Consultez la documentation de l’appareil connecté pour plus d’informations.Fonctions utiles

Projection de deux images différentes avec Image dans l'image Types d'écrans qui peuvent être affichés simultanément Il est possible de projeter deux sources d’image différentes, l’unesur l’écran principal (grand écran) et l’autre sur le sous-écran (petitécran). Vous pouvez examiner le sous-écran tout en examinantl’écran principal.Combinaisons de sources d’entrée pour une projection en mode Image dans l'image Écran principal Sous-écran HDMI1 HDMI2 HDMI2 HDMI1 Projection en mode Image dans l'image Démarrer et quitter Image dans l'image Appuyez sur le bouton de la télécommande lors de la projection.L’image d’entrée actuelle est affichée en mode Image dans l'image.Écran principal : L'image actuelleSous-écran : Source différente de l’écran principalAppuyez une nouvelle fois sur le bouton pour quitter le mode Image dans l'image.

Vous pourriez ne pas parvenir à afficher d'images 3D ou 4K en fonction des exigences pour Image dansl'image.

Vous pouvez modifier l’affichage entre l’écran principal et le sous-écran en maintenant le bouton enfoncé. Si la source en entrée n’est pas prise en charge, rien ne s’affiche. Modification des réglages Image dans l'image Utilisez le menu Réglage PIP pour modifier la taille ou la position du sous-écran.Fonctions utiles

Appuyez sur le bouton de la télécommande lors de la projection. Le menu Réglage PIP s’affiche.

Définissez les réglages des différentes fonctions. Fonctions disponibles dans le menu Réglage PIP Fonction Explication ss-titre Taille PIP Permet de sélectionner la taille du sous-écran à l’aide des options Petit et Grand. ss-titre Position PIP Permet de modifier la position du sous-écran à l’aide des options Part sup droite, Part inf droite, Part sup gauche et Part inf gauche. Permu ss titre/Princ Permet de basculer entre l’écran principal et le sous-écran. Quitter PIP Permet de quitter le mode Image dans l'image.Utiliser le projecteur sur un réseau

Projection avec un réseau câblé Vous pouvez envoyer des images à votre projecteur par l'intermédiaire d'un réseau câblé. Pour ce faire, connectez le projecteur à votre réseau, puis configurez votre projecteur et votre ordinateur pour la projection en réseau. Lorsque vous avez terminé la connexion du projecteur et les réglages réseau, installez Epson iProjection (Windows/Mac) depuis le site Web suivant. Vous pouvez utiliser Epson iProjection pour projeter des images d'ordinateur sur un réseau. Vous pouvez également animer une conférence dynamique en projetant des images issues de plusieurs ordinateurs connectés en même temps sur le réseau. Consultez le Guide de fonctionnement Epson iProjection (Windows/Mac) pour plus d'informations.http://www.epson.com Sélectionner les réglages du réseau câblé Avant de pouvoir projeter depuis les ordinateurs sur votre réseau, vous devez sélectionner les paramètres réseau sur le projecteur.

Avant d'effectuer les réglages, connectez un câble LAN sur le port LAN, puis connectez le projecteur au réseau local câblé.

Appuyez sur le bouton pour afficher les menus dans l'ordre Réseau - Vers Configuration réseau.

Sélectionnez Base, puis effectuez les réglages suivants si nécessaire.

Nom projecteur : Saisissez un nom contenant jusqu'à 16 caractères alphanumériques pour identifier le projecteur connecté au réseau.

Mot passe PJLink : Définissez un mot de passe à utiliser pour le contrôle du projecteur à l'aide des logiciels PJLink compatibles. Vous pouvez entrer 32 caractères alphanumériques à un octet.

Mot de passe Remote : Définissez un mot de passe à utiliser pour utiliser le projecteur depuis un smartphone ou une tablette. Vous pouvez entrer 8 caractères alphanumériques à un octet.

Afficher infos LAN : Réglez le format d'affichage pour les informations réseau du projecteur.

Utilisez le clavier affiché pour saisir le nom, les mots de passe et le mot-clé. Appuyez sur les boutons de la télécommande pour surligner les caractères et appuyezsur le bouton pour les saisir.Utiliser le projecteur sur un réseau

Choisissez Réseau avec fil puis appuyez sur le bouton .

Sélectionnez les options de base souhaitées.

Si votre réseau utilise DHCP, réglez DHCP sur On.

Si vous n'utilisez pas DHCP, réglez DHCP sur Off, puis saisissez l'Adresse IP, le Masque ss-rés et la Adresse passerelle.

Lorsque vous avez effectué les réglages, sélectionnez Terminé et suivez les instructions à l'écran pour enregistrer vos paramètres et quitter les menus.

Appuyez sur le bouton de la télécommande. Les réglages sont terminés si vous voyez l'adresse IP correcte sur l'écran de veille LAN.

Afin d’empêcher l’adresse IP de s’afficher sur l’écran d’attente LAN et l'écran d'accueil, réglez le paramètre Affichage de l'adresse IP sur Off.

Réseau - Vers Configuration réseau - LAN câblé p.73Utiliser le projecteur sur un réseau

Projection sur un réseau sans fil Vous pouvez projeter des images de smartphones, tablettes et ordinateurs sur réseau sans fil. Pour projeter sur un réseau sans fil, vous devez effectuer les réglages du réseau sans fil pour le projecteur et l'appareil connecté à l'avance. Utilisez Epson iProjection pour projeter sur un réseau LAN sans fil. Vous pouvez télécharger Epson iProjection en utilisant l'une des méthodes suivantes, cela reste cependant à charge du client si cela entraîne un coût.

Vous pouvez téléchargez Epson iProjection (Windows/Mac) sur le site Web suivant.http://www.epson.com Vous pouvez télécharger Epson iProjection (iOS/Android) sur l’App Store ou Google Play. Sélectionner manuellement les paramètres du réseau sans fil Avant de pouvoir projeter sur votre réseau sans fil, vous devez sélectionner les paramètres réseau du projecteur.

Appuyez sur le bouton pour afficher les menus dans l'ordre Réseau - Alim réseau sans fil.

Utilisez les boutons pour sélectionner On, puis appuyez sur le bouton .

Choisissez Vers Configuration réseau puis appuyez sur le bouton .Utiliser le projecteur sur un réseau

Sélectionnez Base, puis effectuez les réglages suivants si nécessaire.

Nom projecteur : Saisissez un nom contenant jusqu'à 16 caractères alphanumériques pour identifier le projecteur connecté au réseau.

Mot passe PJLink : Définissez un mot de passe à utiliser pour le contrôle du projecteur à l'aide des logiciels PJLink compatibles. Vous pouvez entrer 32 caractères alphanumériques à un octet.

Mot de passe Remote : Définissez un mot de passe à utiliser pour utiliser le projecteur depuis un smartphone ou une tablette. Vous pouvez entrer jusqu'à 8 caractères alphanumériques à un octet.

Afficher infos LAN : Réglez le format d'affichage pour les informations réseau du projecteur.

Utilisez le clavier affiché pour saisir le nom, les mots de passe et le mot-clé. Appuyez sur les boutons de la télécommande pour surligner les caractères et appuyez sur le bouton pour les saisir.

Choisissez LAN sans fil puis appuyez sur le bouton .

Sélectionnez le paramètre Mode de connexion.

Rapide : Permet de vous connecter à plusieurs smartphones, tablettes ou ordinateurs directement grâce à la communication sans fil. Si vous sélectionnez Rapide, allez à l'étape 10.

Avancé : Vous permet de vous connecter à plusieurs ordinateurs, smartphones ou tablettes sur un point d'accès réseau sans fil. Si vous sélectionnez Avancé, allez à l'étape 7.

Sélectionnez Vers Configuration réseau - LAN sans fil - Rechercher le point d'accès pour sélectionner le point d'accès auquel vous souhaitez vous connecter.

Si vous devez attribuer le SSID manuellement, sélectionnez SSID pour saisir le SSID.Utiliser le projecteur sur un réseau

Affectez une adresse IP au projecteur comme nécessaire.

Si votre réseau utilise DHCP, sélectionnez Paramètres IP pour régler le paramètre DHCP sur On.

Si vous n'utilisez pas DHCP, sélectionnez Paramètres IP pour régler DHCP sur Off, puis saisissez l'Adresse IP, le Masque ss-rés et la Adresse passerelle.

Lorsque vous avez effectué les réglages, sélectionnez Terminé puis suivez les instructions à l'écran pour enregistrer vos paramètres et quitter les menus.

Appuyez sur le bouton de la télécommande . Les réglages sont terminés si vous voyez l'adresse IP correcte sur l'écran de veille LAN. Lorsque vous avez fini de régler les paramètres sans fil de votre projecteur, vous devez effectuer les réglages sans fil sur l'appareil connecté. Puis démarrez le logiciel réseau pour envoyer les images à votre projecteur par l'intermédiaire d'un réseau sans fil.

Pour empêcher l'affichage du SSID et de l'adresse IP sur l'écran de veille réseau ou l'écran d’accueil, réglez Affichage SSID et Affichage de l'adresse IP sur Off.

Réseau - Vers Configuration réseau - LAN sans fil p.72 Sélectionner les réglages de réseau sans fil de l'ordinateur Avant de vous connecter au projecteur, sélectionnez le bon réseau sans fil sur votre ordinateur. Sélectionner les paramètres de réseau sans fil dans Windows

Pour accéder à votre logiciel d'utilitaire sans fil, double-cliquez sur l'icône Réseau de la barre des tâches Windows.

Lors de la connexion en mode Avancé, sélectionnez le nom du réseau (SSID) auquel le projecteur se connecte.

Cliquez sur Connexion. Sélectionner les paramètres de réseau sans fil dans OS X

Cliquez sur l'icône AirPort dans la barre de menu au sommet de l'écran.Utiliser le projecteur sur un réseau

Lors de la connexion en mode Avancé, vérifiez qu'AirPort est activé et sélectionnez le nom du réseau (SSID) auquel le projecteur se connecte. Configurer la sécurité du réseau sans fil Vous pouvez configurer la sécurité de votre projecteur à utiliser sur un réseau sans fil. Configurez une des options de sécurité suivantes pour qu'elle coïncide avec le paramétrage utilisé sur votre réseau :

Sécurité WPA2 Sécurité WPA/WPA2

Appuyez sur le bouton pour afficher les menus dans l'ordre Réseau - Vers Configuration réseau - Sécurité.

Sélectionnez les paramètres de sécurité pour qu'ils coïncident avec votre paramétrage réseau.

Lorsque vous avez effectué les réglages, sélectionnez Terminé et suivez les instructions à l'écran pour enregistrer vos paramètres et quitter les menus. Projection dans Epson iProjection (iOS/Android) Vous pouvez afficher un code QR à l'écran et l'utiliser pour projeter facilement des données d'un smartphone ou d'une tablette à l'aide de l'application Epson iProjection (V1.3.0 ou version ultérieure).

Vous pouvez télécharger Epson iProjection gratuitement sur l’App Store ou Google Play. Les éventuels frais de communication avec App Store ou Google Play sont à la charge du client.

Lorsque vous utilisez Epson iProjection en mode de connexion Rapide, nous vous recommandons d'effectuer les réglages de sécurité. s p.56

Appuyez sur le bouton pour afficher les menus dans l'ordre Réseau - Alim réseau sans fil.

Utilisez les boutons pour sélectionner On, puis appuyez sur le bouton .

Affichez le menu Vers Configuration réseau - Base - Afficher infos LAN.Utiliser le projecteur sur un réseau

Utilisez les boutons pour sélectionner Texte et code QR, puis appuyez sur le bouton

Appuyez sur le bouton de la télécommande ou sélectionnez Afficher le code QR dans le menu Réseau du projecteur pour afficher le code QR.

Si vous appuyez sur le bouton , vous pouvez également afficher le code QR depuis l'écran d'accueil. s p.25

Si le projecteur reçoit déjà un signal d'image sur le réseau, le code QR ne s'affiche pas même si vous appuyez sur le bouton . Sélectionnez Afficher le code QR depuis le menu Réseau pour afficher le code QR.

Pour masquer le code QR, appuyez sur le bouton .

Lancez l'application Epson iProjection sur votre smartphone ou tablette.

Appuyez sur sur l'écran d'application. Le menu s'affiche.

Appuyez sur Connect dans le menu. L'écran de recherche du projecteur s'affiche.

Appuyez sur Read QR code sur l'écran d'application. Votre caméra démarre et l'écran de prévisualisation apparaît.

Lorsque le projecteur auquel vous souhaitez vous connecter est affiché dans la liste sur l'écran de recherche de projecteurs, sélectionnez le projecteur et appuyez sur Connect pour vous connecter.

Lisez le code QR projeté sur votre smartphone ou tablette. Lisez le code QR en face de l'écran pour le faire correspondre au guidage. Si vous êtes trop éloigné de l'écran, le code peut ne pas être lu. Lorsqu'une connexion est établie, l'image de l'appareil connecté s'affiche. Appuyez sur Photos, Documents ou Web Page dans le menu, puis sélectionnez le fichier que vous voulez projeter. Fonctionnement avec un smartphone (fonction télécommande) En utilisant Epson iProjection, vous pouvez faire fonctionner le projecteur depuis un smartphone ou une tablette. Appuyez sur dans Epson iProjection pour afficher le menu. Appuyez sur Remote sur le menu pour afficher l'écran suivant.Utiliser le projecteur sur un réseau

Lorsque Mot de passe Remote est réglé, vous devez saisir le mot de passe. Une fois que le mot de passe a été reconnu, vous n'avez plus besoin de le saisir. Bouton Fonction

Permet d'allumer ou d'éteindre le projecteur.

Passe à l’image d’un autre port d’entrée. s p.25

Règle la qualité d'image en suivant les instructions à l'écran.

Permet d’enregistrer, de charger, de renommer ou d’effacer une mémoire. s p.41

Lorsque Liaison HDMI est sur On, vous pouvez effectuer des opéra- tions comme Lecture, Arrêt, Avance rapide, Recul rapide, Chapitre suivant, Chapitre précédent et Pause.

Définit Mode couleurs, Interpolation image, Amélioration ima- ge, Temp. couleur, Gamma, RGBCMY,Consommation électr. et Iris auto.

Définit Affichage 3D, Format 3D, Conversion 2D à 3D, Profon- deur 3D, Taille Écran Diagon., et Luminosité 3D.

Règle la mise au point, le zoom et le décalage d'objectif. Vous pou- vez également enregistrer la position de l'objectif (fonction mé- moire) ou afficher une mire (fonction Mire).

Définit les paramètres Aspect, Traitement images, Keystone, Image dans l'image, Tout réinitialiser, Réinitiali. mémoire, Ré- init pos objectif, Décalage objectif, Zoom, Focalisation et Mire.

Lorsque vous réglez Liaison HDMI sur On, vous pouvez régler le volume.

Lorsque vous réglez Liaison HDMI sur On, vous pouvez temporai- rement activer/désactiver l'image et le son. s p.30Utiliser le projecteur sur un réseau

Ouvre l'écran du pavé tactile. Vous pouvez contrôler le menu Configuration en touchant votre pavé tactile.

Sélectionnez le projecteur que vous voulez contrôler.Menu Configuration

Fonctions du menu Configuration Utilisation du menu Configuration Dans le menu Configuration, vous pouvez effectuer des réglages de signal, d’image, de signal d’entrée, etc.

Appuyez sur le bouton . Télécommande Panneau de com- mande Le menu Configuration s’affiche.

Utilisez les boutons pour sélectionner le menu supérieur sur la gauche, puis appuyez sur le bouton pour confirmer la sélection. Lorsque vous sélectionnez le menusupérieur à gauche, le menu secondaire àdroite est modifié.La ligne du bas fournit un guide des actions.

Utilisez les boutons pour sélectionner le menu secondaire sur la droite, puis appuyez sur le bouton pour confirmer la sélection. L’écran de réglage de la fonctionsélectionnée s’affiche.

Utilisez les boutons pour modifier les réglages. P.ex.) Barre de réglageP.ex.) OptionsAppuyez sur le bouton sur un élémentqui présente cette icône afin d’accéderà l’écran de sélection de cet élément.Appuyez sur le bouton pour revenirau niveau précédent.Menu Configuration

Appuyez sur le bouton pour quitter le menu.

Pour les éléments qui se règlent à l’aide d’une barre de réglage, comme le niveau de luminosité, vous pouvez appuyer sur le bouton lorsque l’écran de réglage est affiché afin de rétablir leréglage par défaut. Tableau du menu Configuration Si aucun signal d’image n’est reçu, vous ne pouvez pas modifier les réglages relatifs à Image ou Signal dans le menu Configuration. Notez que les éléments affichés pour Image, Signal, et Information varient en fonction du signal d’image projeté. Menu Image Fonction Menu/Réglages Explication Mode couleurs Dynamique, Cinéma Lumineux, Naturel, Ciné-ma, Cinéma numérique, Dynamique 3D, Cinéma Sélectionnez un mode de couleur en fonc-tion de votre environnement et de l’imageque vous projetez. s p.32 Luminosité Permet de régler la luminosité si l’imagesemble trop sombre. Contraste Permet de régler le contraste entre les zo-nes claires et les zones sombres des ima-ges. L’augmentation du contraste rend lesimages plus vives. Intensité cou- leur Permet de régler l’intensité des couleursdes images. Nuance Permet de régler la teinte des images. Netteté Permet de régler la netteté de l’image. Temp. couleur Temp. couleur Permet de régler la teinte des images. Desvaleurs élevées donnent une teinte bleueaux images et des valeurs basses une tein-te rouge.Tonalité de peauPermet d’ajuster les teintes de peau. L’ima-ge devient plus verte en cas de réglage surune valeur positive et plus rouge en cas deréglage sur une valeur négative.PersonnaliséPermet de régler le décalage et le gainpour les couleurs R, V et B. Interpolation image

Off, Faible, Normal, Fort Ajuste la fluidité de mouvement de l'ima- ge.Menu Configuration

Emulation 4K On, Off Vous pouvez projeter à une résolution doublée. Modes prédéf. image Off, Préréglage 1 à Pré- réglage 5 Sélectionnez les réglages préparés à l'avance pour Réduction bruit, Réduc- tion bruit MPEG, Super-resolution et Optim. des détails. Réduction bruit Ajuste la rugosité de l'image. Réduction bruit MPEG Les images anguleuses sont adoucies au format MPEG. Super-resolution Réglage fin lignes, Dé- tail focus art. Règle la quantité d'amélioration pour les images complexes et les arrière-plans. Optim. des détails Crée une texture plus emphatique et une sensation plus matérielle pour l'image. Avancé Gamma 2, 1, 0, -1, -2, Personna- lisé

, Réinitialiser Permet d’effectuer des réglages gamma-. Vous pouvez sélectionner une valeur bru- te ou régler à l'aide d'une valeur person- nalisée. s p.39 RGBCMY R/G/B/C/M/Y Teinte, Satu- ration, Lumi- nosité Permet de régler la teinte, la saturation et la luminosité pour les couleurs R, V, B, C, M et J. s p.37 Désentrelacement Off, Vidéo, Film/Auto (Ce réglage ne peut être défini que lorsque Traitement images est réglé sur Fine ou lors de la réception d'un signal d'entrée 480i, 576i ou 1080i depuis les ports HDMI1 ou HDMI2.) Convertit le signal entrelacé (i) en signal progressif (p) à l’aide d’une méthode con- venant au signal d’image.

Off : Ce réglage est idéal pour les images avec des mouvements dynamiques.

Vidéo : Ce réglage est idéal pour afficher des images vidéo générales.

Film/Auto : Procède à une conversion op- timale pour un signal d’entrée de type film, CG ou animation. EPSON Super White

On, Off Réglez-le sur On si les blancs de l’image sont surexposés et trop clairs. Si vous fixez ce réglage à On, les paramètres Interv. vi- déo HDMI sont désactivés. Consomma- tion électr. Haut, Moyen, Bas Trois réglages sont disponibles pour la lu- minosité de la lampe. Choisissez Bas si les images projetées sont trop lumineuses. Si le mode Bas est sélec- tionné, la consommation électrique pen- dant la projection diminue, tout comme le bruit de rotation du ventilateur.Menu Configuration

Fonction Menu/Réglages Explication Iris auto Off, Normal, Haute vitesse Vous pouvez sélectionner le suivi de l’ajus- tement de la luminance pour les modifi- cations de luminosité de l’image affichée. s p.36 Réinit. Oui, Non Réinitialise les valeurs de réglage pour Image définies dans Mode couleurs aux paramètres par défaut.

Uniquement lorsqu'un signal d'image HDMI1 ou HDMI2 est entré.

Uniquement lorsqu'un signal d'image HDMI1, HDMI2 ou PC est entré.

Les réglages sont enregistrés pour chaque type de source d’entrée ou de Mode couleurs. Menu Signal Le menu Signal ne peut pas être réglé lorsqu'un signal d'image LAN est entré. Fonction Menu/Réglages Explication Configuration

Affichage 3D Automatique, 3D,

Pour afficher les images 3D, réglez sur Automa- tique ou 3D. s p.43 Format 3D Côte à côte, Haut et bas Règle le format 3D pour le signal d’entrée. Conversion 2D à 3D Off, Faible, Moyen, Fort Conversion d'images 2D en images 3D. Profondeur 3D -10 à 10 Permet de définir la profondeur des images 3D. Taille Écran Diagon. 60 à 300 Permet de définir la taille de projection des ima- ges 3D. Pour obtenir un effet 3D optimal, réglez ce paramètre en fonction de la taille réelle. Luminosité 3D Bas, Moyen, Haut Fixe la luminosité de l’image 3D. Inverser lunettes 3D Oui, Non Inverse le réglage de synchronisation des obtu- rateurs gauche/droit des lunettes 3D et les ima- ges gauche/droite. Activez cette fonction si l’ef- fet 3D ne s’affiche pas correctement. Notification aff. 3D On, Off Active ou désactive l’avis qui s’affiche lors de la visualisation de contenu 3D. Aspect

, Normal, Complet, Zoom Permet de sélectionner le rapport L/H. s p.33 Alignement

Varie selon le signal d’entrée. Permet d’ajuster les images provenant d’un or- dinateur si elles comportent des bandes vertica- les. Sync.

0 à 31 Permet d’ajuster les images provenant d’un or- dinateur si elles scintillent, sont floues ou com- portent des interférences.

La modification des réglages Luminosité, Con- traste ou Netteté peut provoquer un scintille- ment de l’image ou la rendre floue.

Lorsque vous réglez Sync. après Alignement, vous pouvez créer une image plus vive. Position

Permet de déplacer la position d’affichage vers le haut, le bas, la gauche ou la droite, de manière à projeter l’image entière.Menu Configuration

On, Off Permet d’ajuster automatiquement ou non l’image à chaque changement du signal d’en- trée. Lorsque cette fonction est activée, les para- mètres Alignement, Position et Sync. sont auto- matiquement configurés. Overscan

Automatique, Off, 4% et 8% Change le rapport L/H de l’image de sortie (la portée de l’image projetée).

Off, 4%, 8% : définit la portée de l’image. Lors- que vous réglez cela sur Off, la plage entière de l'image est projetée. En fonction du signal d’ima- ge, il se peut que vous observiez des interféren- ces au-dessus et en dessous de l’image.

Automatique : Règle automatiquement sur Off ou 8% en fonction du signal d'entrée. Obturation Couvre une partie de l'image avec un vide (écran noir). Vous pouvez régler le sommet, le bas, la gauche ou la droite de l'image. Avancé Interv. vidéo HDMI

Automatique, Nor- mal, Étendu (Ce réglage peut uniquement être défini lorsque EPSON Super White est réglé sur Off.) S’il est réglé sur Automatique, le niveau vidéo pour le signal d’entrée DVD vers le port HDMI1 ou HDMI2 est automatiquement détecté et con- figuré. Si la valeur Automatique entraîne une sous-ex- position ou une surexposition, réglez le niveau vidéo du projecteur en fonction du niveau vidéo du lecteur de DVD/de disques Blu-ray. Votre lec- teur peut être défini sur Normal ou Étendu. Espace couleurs

Automatique, BT. 709, BT.2020 Définit le système de conversion de l'espace de couleurs. Plage dynamique

Automatique, SDR, HDR Mode1, HDR Mode2, HDR Mo- de3, HDR Mode4 Lorsque vous recevez un signal HDR (plage dy- namique élevée), utilisez cela lorsque les infor- mations HDR ne s'affichent pas correctement dans le signal de l'image. Traitement images Fine, Rapide

Permet d’améliorer la vitesse de réponse pour les images projetées à grande vitesse, telles que les jeux. Réinit. Oui, Non Rétablit les valeurs par défaut de tous les régla- ges Signal, sauf Taille Écran Diagon., Notifica- tion aff. 3D, et Aspect.

Uniquement lorsqu'un signal d'image HDMI1 ou HDMI2 est entré.

Les réglages sont enregistrés pour chaque type de source ou de signal d’entrée.

Uniquement lorsqu'un signal d'image PC est entré.Menu Configuration

Menu Réglage Fonction Menu/Réglages Explication Keystone Keystone -60 à 60 Permettent de corriger la distorsion trapézoïdale. s p.30 Image dans l'image - Démarre le mode Image dans l'image. s p.49 Liaison HDMI Connexions périph - Affiche la liste des appareils connec- tés au port HDMI1 ou HDMI2. Liaison HDMI On, Off Active/désactive la fonction Liaison HDMI. Mise ss tension Off, Bidirectionnel, Périph -> PJ, PJ -> Périph Configure la fonction de liaison à la mise sous tension.

Lors de la liaison des opérations sur l'appareil connecté et l'allumage du projecteur, sélectionnez Bidirec- tionnel or Périph -> PJ,

Lors de la liaison de l'allumage du projecteur à l'appareil connecté, sé- lectionnez Bidirectionnel or PJ -> Périph, Mise hs tension On, Off Permet de choisir d’éteindre ou non les périphériques connectés lorsque le projecteur est mis hors tension. Liaison tampon On, Off Si la Liaison HDMI ne fonctionne pas correctement, vous pourriez réussir à l'améliorer en modifiant les paramè- tres.Menu Configuration

Fonction Menu/Réglages Explication Verrouillage Verrouillage obj. On, Off Lorsque l’option On est sélectionnée, les paramètres de mise au point, de zoom et de décalage de l’objectif sont verrouillés sur les réglages définis. Si vous appuyez sur le bouton lorsque la fonction Verrouillage obj. est réglée sur On, l’icône s’af- fiche à l’écran. Controle parental On, Off Cette fonctionnalité verrouille le panneau de commande du projec- teur, de façon à empêcher un enfant d’allumer le projecteur par accident. Lorsque le verrouillage du projecteur est actif, vous pouvez mettre l’appa- reil sous tension en maintenant le bouton enfoncé pendant envi- ron trois secondes. Vous pouvez tou- jours mettre le périphérique hors ten- sion à l’aide de la touche ou pro- céder aux opérations à l’aide de la té- lécommande, comme d’habitude. Si vous modifiez ce réglage, il est ac- tivé après la mise hors tension du pro- jecteur et la fin du processus de re- froidissement. Notez que même si la fonction Con- trole parental est réglée sur On, le projecteur s’allume toujours lorsque le cordon d’alimentation est branché si Aliment. Directe est réglé sur On. Blocage fonctionne. Verrou. complet, Verrou. partiel, Off Verrou. complet : Désactive tous les boutons du projecteur. Verrou. partiel : Désactive tous les boutons du projecteur à l'exception du bouton

s'affiche sur l'écran si vous ap- puyez sur des boutons alors que le projecteur est verrouillé. Pour déver- rouiller, maintenez le bouton

panneau de commande enfoncé pen- dant au moins 7 secondes. Si vous modifiez ce réglage, celui-ci entre en vigueur dès que vous fermez le menu Configuration. Bouton utilisa- teur Fine/Rapide, Affichage 3D, Conversion 2D à 3D, Con- sommation électr., Information, Afficher le code QR Sélectionnez un élément du menu Configuration à attribuer au bouton de la télécommande. Une pres- sion sur le bouton permet d’accéder à l’écran de sélection/régla- ge correspondant. Vous pouvez ainsi effectuer des réglages par pression sur un bouton.Menu Configuration

Fonction Menu/Réglages Explication Mémoire Appel mémoire Memory1 to Memory10 Charge les réglages enregistrés dans Sauvegarde mémoire pour ajuster l'image. Sauvegarde mémoire Memory1 to Memory10 Enregistre les paramètres réglés dans Image dans une mémoire. Effacement mémoire Memory1 to Memory10 Efface une mémoire enregistrée. Renommer la mémoire Memory1 à Memory10, Par défaut, DVD, VCR, SDTV, HDTV, Cinéma, Sports, Music, Anime, Jeu, Personnalisé Modifie le nom de la mémoire enre- gistrée. Charger pos objectif Memory1 to Memory10 Charge les réglages créés dans Enreg pos objectif pour vous permettre d'ajuster l'image. Enreg pos objectif Memory1 to Memory10 Enregistre les valeurs de réglage pour le zoom, la mise au point et le décala- ge d'objectif créées avec la fonction de réglage de l'objectif en tant que position d'objectif. Effacer pos objectif Memory1 to Memory10 Efface la position d'objectif enregis- trée. Renomm pos objectif Memory1 to Memory10 Modifie le nom enregistré pour la po- sition d'objectif. Réinit. Oui, Non Réinitialise toutes les données de Ré- glage sauf Mise ss tension, Mise hs tension, Bouton utilisateur etMé- moire. Menu Avancé Fonction Menu/Réglages Explication Écran d'accueil Aff. auto écran acc. On, Off Permet de choisir d'afficher ou non l'écran d'accueil automatiquement à l'allumage du projecteur. L'écran d'accueil n'est pas affiché lorsque la source sélectionnée dispose d'un si- gnal d'image lorsque le projecteur s'allume. Fonction perso

Consommation électr., Iris auto, Keystone, Information Sélectionnez la fonction attribuée à l'écran d'accueil. Fonction perso 2Menu Configuration

Fonction Menu/Réglages Explication Affichage Position de me-

- Permet de définir l’endroit où le menu doit être affiché. Message On, Off Détermine si les messages suivants sont affichés (On) ou non (Off).

Nom des éléments des signaux d’image, modes de couleur et rap- ports L/H.

Si la température interne augmente alors qu’aucun signal d’image n’est reçu, ou si un signal non pris en char- ge est détecté. Afficher le fond Noir, Bleu, Logo Permet de définir le statut de l’écran lorsqu’aucun signal d’image n’est re- çu. Ecran démarra-

On, Off Permet d’activer (On) ou de désacti- ver (Off) l’affichage d’un écran de dé- marrage au début de la projection. Si vous modifiez ce réglage, il est activé après la mise hors tension du projec- teur et la fin du processus de refroi- dissement. Confirmation attente On, Off Détermine si un message de confir- mation attente est affiché (On) ou non (Off). s p.26 Align. des pan- neaux

s p.70 Uniformité Uniformité On, Off Active ou désactive Uniformité. Niveau de ré- glage Il existe huit niveaux disponibles, du blanc jusqu’au noir, en passant par le gris. Vous pouvez régler chaque ni- veau. Démarrer ré- glages Rouge, Vert, Bleu Commence à faire des ajustements pour Uniformité. Réinit. Oui, Non Permet de réinitialiser tous les régla- ges et les paramètres Uniformité. Projection Avant, Avant/Plafond, Arrière, Arrière/Plafond Modifiez ce réglage en fonction de la façon dont le projecteur est installé.Menu Configuration

Fonction Menu/Réglages Explication Fonctionne- ment Aliment. Direc-

On, Off Vous pouvez configurer le projecteur de façon à ce que la projection débute dès que le cordon d’alimentation est branché, sans utiliser de bouton. Notez que si cette option est réglée sur On, la projection démarre si l’ali- mentation est rétablie après une cou- pure de courant, pour autant que le cordon d’alimentation soit toujours branché au projecteur. Mode veille On, Off Si le délai indiqué est dépassé et qu’aucun signal n’est reçu, le projec- teur s’éteint automatiquement et passe en mode veille. En mode veille, appuyez sur le bouton de la té- lécommande ou sur le bouton

panneau de commande pour démar- rer la projection. Temps Mode veille 1 à 30 Définit l'intervalle du Mode veille. Éclairage On, Off Réglez cette fonction sur Off si la lu- mière des témoins du panneau de commande vous gêne lorsque vous regardez un film dans une pièce som- bre. Trigger Out On, Off La fonction Trigger Out permet de communiquer le statut du projecteur (sous tension, etc.) aux périphériques externes. Lorsque l’option est réglée sur Off, aucune tension n’est émise du port Trigger Out. Lorsque l’option est réglée sur On, de la tension est émise du port Trigger Out lorsque le projecteur est allumé. Si vous modifiez ce réglage, le nou- veau réglage prend effet lors du pro- chain allumage du projecteur. Mode haute alt. On, Off Réglez cette fonction sur On si vous employez le projecteur à une altitude supérieure à 1500 mètres. Mode attente Comm. désactivée, Comm. activée Comm. activée indique que le pro- jecteur peut être surveillé sur un ré- seau lorsque le projecteur est en mo- de attente. Langue -Permet de choisir la langue d’afficha- ge . Réinit. Oui, Non Rétablit les valeurs par défaut de tous les réglages dans Avancé sauf pour Mémoire, Projection, Mode haute alt., Mode attente et Langue.Menu Configuration

Menu Align. des panneaux Menu/Réglages Explication Align. des pan- neaux Align. des pan- neaux On, Off Active ou désactive la fonction Align. des panneaux. Sélect. couleur R, B Sélectionnez la couleur à corriger. Couleur du motif R/G/B, R/G, G/B Sélectionnez le motif utilisé pour la correction. Démarrer régla- ges - Démarre la fonction Align. des pan- neaux. s p.95 Mémoire Charg. Align. panneaux Memory1, Memory2, Memory3 Permet de charger les réglages en- registrés à l’aide de la fonction Enreg. Align. panneaux. Enreg. Align. panneaux Memory1, Memory2, Memory3 Enregistre les paramètres réglés dans Align. des panneaux dans une mémoire. Suppr. Align. panneaux Memory1, Memory2, Memory3 Efface les mémoires enregistrées à l'aide de la fonction Align. des pan- neaux. Renom. Align. panneaux Memory1, Memory2, Memory3 Renomme les mémoires Align. des panneaux. Réinit. Oui, Non Réinitialise la valeur de correction. Menu Réseau Fonction Menu/Réglages Explication Alim réseau sans fil On, Off Indique s’il faut ou non utiliser un réseau sans fil (On ou Off). Infos réseau - LAN sans fil - Affiche les paramètres réseau suivants.

Mode de connexion Réseau local sans fil Niveau d'antenne Nom du projecteur

Adresse IP Masque ss-rés Adresse passerelle Adresse MAC Code de région Infos réseau-LAN câblé - Affiche les informations relatives à l'état du réseau.

Fonction Menu/Réglages Explication Afficher le code QR - Affiche les informations réseau pour le projecteur avec un code QR. Vers Configuration réseau - Affiche l’écran permettant de configurer le réseau. s p.71 Remarques concernant l’utilisation du menu Réseau Les opérations de base sont effectuées de la même façon que dans le menu Configuration. Toutefois, veillez à sélectionner le menu Terminé pour enregistrer vos paramètres lorsque vous avez terminé. Oui : Enregistre les paramètres et quitte le menu Réseau. Non : Quitte le menu Réseau sans enregistrer les paramètres. Annul. : Continue d’afficher le menu Réseau. Opérations du clavier logiciel Dans le menu Réseau, le clavier logiciel s'affiche lorsque vous devez saisir des chiffres et des caractères. Appuyez sur les touches de la télécommande ou sur le bouton du panneau de commande pour sélectionner les touches désirées, puis appuyez sur le bouton pour valider. Appuyez sur Finish pour confirmer votre entrée ou sur Cancel pour annuler votre entrée. Touche CAPS : Permet de basculer entre les lettres majuscules et minuscules. Touche SYM1/2 : Permet de passer aux touches représentant des symboles. Menu Base Fonction Menu/Réglages Explication Nom du projecteur Jusqu'à 16 caractères alphanumériques Saisissez un nom pour identifier le projecteur sur un réseau. Mot passe PJLink Jusqu'à 32 caractères alphanumériques Définissez un mot de passe à utiliser pour le contrôle du pro- jecteur à l'aide des logiciels PJLink compatibles. s p.99 Mot de passe Remo-

Jusqu'à 8 caractères al- phanumériques Définissez un mot de passe à utiliser pour utiliser le projecteur depuis un smartphone ou une tablette.Menu Configuration

Fonction Menu/Réglages Explication Afficher infos LAN Texte et code QR, Texte Réglez le format d'affichage pour les informations réseau du projecteur. Menu LAN sans fil Fonction Menu/Réglages Explication Mode de connexion Rapide, Avancé Détermine comment le réseau sans fil est connecté. Rapide : L'utilisation de Epson iProjection vous permet de vous connecter à plusieurs smartphones, tablettes ou ordi- nateur directement, via la communication sans fil. Le projec- teur devient un simple point d'accès. (Assurez-vous que le nombre d'appareils connectés au projecteur est inférieur à 6.) La mise à jour de l'image projetée peut être plus longue si le nombre d'appareils connectés dépasse ce chiffre. Avancé : Vous permet de vous connecter à plusieurs ordina- teurs, smartphones ou tablettes sur un point d'accès réseau sans fil. Canal 1ch, 6ch, 11ch (Cette option ne peut être définie que lorsque Mode de con- nexion est réglé sur Rapide.) Sélectionnez la bande de fréquences utilisée par le réseau sans fil. SSID Jusqu'à 32 caractères alphanumériques (Cette option ne peut être définie que lorsque Mode de con- nexion est réglé sur Avancé.) Entrez un SSID. Lorsqu’un SSID est fourni pour le réseau local sans fil auquel appartient le projecteur, entrez le SSID. Rechercher le point d'accès Vers Recherche (Cette option ne peut être définie que lorsque Mode de con- nexion est réglé sur Avancé.) Recherchez les points d'accès de réseau sans fil disponibles. indique les points d’accès actuellement connectés. in- dique les points d’accès sécurisés. Si vous sélectionnez un point d’accès sécurisé, le menu Sé- curité s’affiche. s p.73 Paramètres IP (Cette option ne peut être définie que lors- que Mode de conne- xion est réglé sur Avancé.) DHCP Indique s’il faut utiliser ou non le protocole DHCP (On ou Off). Si cette option est réglée sur On, vous ne pouvez pas définir d’autres adresses. Adresse IP Permet d’entrer l’adresse IP du projecteur. Les adresses IP suivantes ne peuvent pas être utilisées.

0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un

nombre compris entre 0 et 255) Masque ss-rés Permet d’entrer le masque de sous-réseau du projecteur. Les masques de sous-réseau suivants ne peuvent pas être utilisés.

0.0.0.0, 255.255.255.255

Adresse passerelle Permet d’entrer l’adresse IP de la passerelle du projecteur. Les adresses de passerelle suivantes ne peuvent pas être uti- lisées.

0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où x est un

nombre compris entre 0 et 255) Affichage SSID On, Off Indique s’il faut ou non afficher le SSID sur l’écran de veille réseau et l'écran d'accueil (On ou Off).Menu Configuration

Fonction Menu/Réglages Explication Affichage de l'adres- se IP On, Off Indique s’il faut ou non afficher l'adresse IP sur l’écran de veille réseau et l'écran d'accueil (On ou Off). Menu Sécurité Fonction Menu/Réglages Explication Sécurité Non, WPA2-PSK, WPA/ WPA2-PSK Définit la sécurité. En mode Rapide, vous pouvez sélectionner WPA2-PSK. En mode Avancé, vous pouvez sélectionner WPA2-PSK/WPA/ WPA2-PSK. Mot de passe De 8 à 32 caractères al- phanumériques codés sur un octet Permet d’entrer le mot de passe. Il est recommandé de changer régulièrement de mot de passe à des fins de sécurité. Menu LAN câblé Fonction Menu/Réglages Explication DHCP On, Off Indiquez si vous souhaitez ou non utiliser le pro- tocole DHCP (On/Off). Si cette option est réglée sur On, vous ne pouvez pas définir d’autres adresses. Adresse IP 0 à 255 caractères Saisissez l’adresse IP attribuée au projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adres- ses IP suivantes ne peuvent pas être utilisées :

0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où

x est un nombre compris entre 0 et 255) Masque ss-rés 0 à 255 caractères Saisissez le masque de sous-réseau du projec- teur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les mas- ques de sous-réseau suivants ne peuvent pas être utilisés :

0 à 255 caractères Saisissez l’adresse IP du passerelle du projecteur. Vous pouvez entrer un nombre de 0 à 255 dans chaque partie de l'adresse. Toutefois, les adres- ses de passerelle suivantes ne peuvent pas être utilisées :

0.0.0.0, 127.x.x.x, 224.0.0.0 à 255.255.255.255 (où

x est un nombre compris entre 0 et 255) Affichage de l'adresse IP On, Off Sélectionnez Off pour ne pas afficher l’adresse IP sur l’écran Infos réseau-LAN câblé.Menu Configuration

Menu Autres Fonction Menu/Réglages Explication AMX Device Dis- covery On, Off Lorsque vous souhaitez autoriser AMX Device Discovery à détecter le projecteur, réglez cette fonction sur On. Sélectionnez Off si vous n’êtes pas connecté à un environnement géré par un contrôleur AMX ou AMX Device Discovery. Control4 SDDP On, Off Lorsque vous souhaitez autoriser la détection du projecteur par Control4 SDDP, réglez cette fonc- tion sur On. Réglez-le sur Off si vous n'êtes pas connecté à un environnement contrôlé par un contrôleur Control4 ou Control4 SDDP. Menu Réinit. Fonction Explication Réinitialisez les paramètres réseau. Rétablit les réglages par défaut du menu Réseau. Menu Information menu Fonction Menu/Réglages Explication Infos projecteur Durée de lampe Affiche la durée globale de fonctionnement de la lampe. Source Permet d'afficher la source d'entrée actuelle. Signal entrée Affiche le paramètre de signal d'entrée de la source d'entrée actuelle. Résolution Affiche la résolution. Mode numérisation Affiche le mode de balayage. Taux rafraîchi. Affiche le taux de rafraîchissement. Format 3D Affiche le format 3D du signal en entrée pendant une projec- tion 3D (Frame Packing, Côte à côte ou Haut et bas). Info sync Affiche les informations sur le signal d’image. Ces informations peuvent s’avérer nécessaires pour des acti- vités de service. Profondeur couleur Affiche la profondeur de couleur et la différence de couleur. Format couleur Affiche des informations sur l'espace de couleur et la plage dynamique. Etat Affiche les informations concernant les erreurs survenues avec le projecteur. Ces informations peuvent s’avérer nécessaires pour des acti- vités de service. Numéro de série Affiche le numéro de série du projecteur. Event ID Le journal des erreurs de l’application s’affiche. s p.86 Version Main Affiche la version du firmware du projecteur. Video2Menu Configuration

Menu Réinit. Fonction Explication Réinitial. durée lampe Remet à zéro (0 H) la durée globale d’utilisation de la lampe. Remettez cette valeur à zéro lorsque vous remplacez la lampe. Réinitiali. mémoire Rétablit les réglages par défaut de tous les éléments du menu Mémoire. Réinit pos objectif Réinitialise tous les paramètres enregistrés à l’aide de la fonction Enreg pos objectif. Tout réinitialiser Rétablit les réglages par défaut de tous les éléments du menu Configuration. Les valeurs de réglage suivantes ne sont pas réinitialisées à leurs valeurs par défaut : Mémoire, Align. des panneaux, Uniformité, Durée de lampe, Lan- gue etRéglages réseau.Dépannage

Dépannage Lecture des témoins Vous pouvez consulter l’état du projecteur à l’aide des témoins clignotants et allumés ,

panneau de commande. Reportez-vous au tableau suivant pour vérifier l’état du projecteur et savoir comment résoudre les problèmes indiqués par les témoins. État du témoin en cas d’erreur/avertissement : Allumé : Clignotant : État maintenu : éteint Témoins Etat Solution (bleu)/(orange) Remplacer lampe Il est temps de remplacer la lampe. Remplacez la lampe par uneneuve dès que possible. s p.92La lampe risque d’exploser si vous continuez à l’utiliser danscet état. (bleu)/(orange) Avert. haute temp. Vous pouvez continuer la projection. Si la température rede-vient à nouveau trop élevée, la projection s’arrête automati-quement. Si le projecteur est installé près d’un mur, assurez-vous que ladistance entre le mur et la grille d’aération du projecteur soitd’au moins 20 cm.

Si le filtre à air est bouché, nettoyez-le. s p.88

Assurez-vous que rien ne bloque la zone autour de l'entrée etque la température environnante n'est pas trop élevée.s p.102Dépannage

Témoins Etat Solution (bleu)/(orange) Erreur interne Le projecteur a rencontré une défaillance. Débranchez le cordon d’alimentation de la prise secteur et contactez votre revendeur ou le centre de réparation Epson le plus proche. s Liste des contacts pour projecteurs Epson (bleu)/(orange) Erreur ventilateur Erreur de capteur (bleu)/(orange) Erreur filtre cinéma Err diaphragme auto (bleu)/(orange) Err. alim (ballast) (bleu)/(orange) Erreur lampe Défaillance lampe La lampe a rencontré un problème ou n’a pas réussi à s’allumer.

Débranchez le cordon d’alimentation et vérifiez que la lampe n’est pas endommagée. s p.92 Si la lampe n’est pas endommagée, réinstallez-la et allumez l’appareil. Si la réinstallation de la lampe ne résout pas le problème, ou si la lampe est endommagée, débranchez le cordon d’alimenta- tion de la prise secteur et contactez votre revendeur ou le cen- tre de réparation Epson le plus proche. s Liste des contacts pour projecteurs Epson

Vérifiez que le couvercle de la lampe a été correctement fermé.

Si le filtre à air est bouché, nettoyez-le. s p.88

En cas d’utilisation à une altitude d’au moins 1500 m, réglez le Mode haute alt. sur On. s Avancé - Fonctionnement - Mode haute alt. p.67Dépannage

Témoins Etat Solution (bleu)/(orange) Erreur haute temp. (surchauffe) La température interne est trop élevée.

La lampe s’éteint automatiquement et la projection s’arrête.Patientez environ cinq minutes. Lorsque le ventilateur est ar-rêté, débranchez le cordon d’alimentation. Si le projecteur est installé près d’un mur, assurez-vous que ladistance entre le mur et la grille d’aération du projecteur soitd’au moins 20 cm.

Si le filtre à air est bouché, nettoyez-le. s p.88

Assurez-vous que rien ne bloque la zone autour de l'entrée etque la température environnante n'est pas trop élevée.s p.102 Si le problème persiste lorsque vous remettez l’appareil soustension, cessez d’utiliser le projecteur et débranchez le cordond’alimentation de la prise secteur. Contactez votre revendeurou le centre de réparation Epson le plus proche. s Liste descontacts pour projecteurs Epson État des témoins en fonctionnement normal : Allumé : Clignotant : Off Témoins Etat Solution État de veille/attente Lorsque vous appuyez sur le bouton de la télécommande ou le bouton du panneau de commande, la projection dé- bute après quelques instants. (bleu) Préchauffage en cours Le préchauffage dure environ 30 secondes. La fonction de mise hors tension est désactivée lorsque le pro- jecteur est en cours de préchauffage. Refroidissement en cours Toutes les actions sont désactivées tant que le projecteur est en cours de refroidissement. Le projecteur entre en veille lorsque son refroidissement est terminé. Si, pour une quelconque raison, le cordon d’alimentation est débranché pendant le refroidisse- ment, attendez que la lampe ait suffisamment refroidi (environ 10 minutes), rebranchez le cordon d’alimentation, puis appuyez sur le bouton de la télécommande ou le bouton du panneau de commande. (bleu) Projection en cours Le projecteur fonctionne normalement.

Dans des conditions de fonctionnement normales, les témoins o et m sont éteints.

Lorsque la fonction Éclairage est réglée sur Off, tous les témoins sont éteints dans des conditions de projection normales. s Avancé > Fonctionnement > Éclairage p.67Dépannage

Si les témoins ne fournissent aucune indication utile Contrôle du problème Recherchez le problème que vous rencontrez dans le tableau suivant, puis accédez à la page indiquée pour obtenir des informations sur sa résolution. Problème Page Problèmes relatifs aux ima- ges Aucune image n’est visible. La projection ne démarre pas, la zone de projection est entièrement noire ou la zone de projection est entièrement bleue. p.80 Les images animées provenant d’un ordinateur ne sont pas projetées. p.80 Le message "Non Supporté." s’affiche p.80 Le message "Pas de Signal." s’affiche p.81 Les images sont floues ou mal focalisées. p.81 Les images subissent des interférences ou une distorsion. p.81 L’image est tronquée (trop grande) ou trop petite, ou seule une partie de l’image est projetée. p.82 Les couleurs de l’image ne sont pas correctes. L’image entière présente des teintes mauves ou vertes, les images sont affichées en noir et blanc ou les images sont ternes.

p.82 Les images sont sombres. p.82 La projection s’arrête automatiquement. p.83 Problèmes au démarrage de la projection Le projecteur ne s’allume pas. p.83 Problèmes de télécom- mande La télécommande ne réagit pas. p.83 Problèmes avec le pan- neau de commande Vous ne pouvez pas effectuer de réglages dans le panneau de com- mande. p.84 Problèmes de 3D Impossible de projeter correctement en 3D. p.84 Problèmes HDMI La Liaison HDMI ne fonctionne pas. p.85 Le nom du périphérique n’est pas affiché parmi les périphériques con- nectés. p.85 Problèmes liés au réseau Vous ne pouvez pas accéder au réseau via la fonction Réseau sans fil. p.86 L'image contient du bruit statique lors de la projection sur le réseau. p.86

Comme la reproduction des couleurs varie entre les moniteurs et les écrans LCD pour ordinateur, il se peut que l’image projetée par le projecteur et les teintes des couleurs affichées sur le moniteur ne correspondent pas. Cette situation n’est pas une erreur.Dépannage

Problèmes relatifs aux images Aucune image n’est visible Vérification Solution Le projecteur est-il allumé ? Appuyez sur le bouton de la télécommande ou sur le bouton du panneau de commande. Le cordon d’alimentation est-il branché ? Branchez le cordon d’alimentation. Les témoins sont-ils éteints ? Débranchez le cordon d’alimentation du projecteur puis rebran- chez-le. Une fois le branchement effectué, vérifiez que le projecteur est alimenté lorsque vous appuyez sur le bouton Marche/Arrêt. Un signal d’image est-il reçu ? Assurez-vous que le périphérique connecté est bien allumé. Lorsque Message est réglé sur On dans le menu Configuration, les messages sur le signal d’image sont affichés. s Avancé - Affichage - Message p.67 Les paramètres du menu Configuration sont- ils corrects ? Rétablissez les valeurs par défaut de tous les réglages. s Réin- it. - Tout réinitialiser p.75 (Uniquement en cas de projection d’images provenant d’un ordinateur) La connexion a-t-elle été établie alors que le projecteur ou l’ordinateur était déjà allumé ? Si la connexion est établie alors que le projecteur ou l’ordinateur est déjà allumé, il se peut que la touche Fn (touche de fonction) qui permet d’envoyer le signal vidéo de l’ordinateur vers une sortie externe ne fonctionne pas. Éteignez l’ordinateur et le pro- jecteur puis rallumez-les. Les images animées ne sont pas affichées Vérification Solution (Uniquement en cas de projection d’images provenant d’un ordinateur) Le signal d’image de l’ordinateur est-il réglé sur une sortie externe et sur une sortie vers le moniteur LCD en même temps ? En fonction des caractéristiques de l’ordinateur, il se peut que les images animées ne puissent pas être affichées si l’ordinateur est configuré en même temps pour une sortie externe et une sortie vers le moniteur LCD. Modifiez le réglage de façon à ce que le signal d’image ne soit envoyé que vers la sortie externe. Pour connaître les caractéristiques de l’ordinateur, consultez sa documentation. Le message "Non Supporté." s’affiche Vérification Solution (Uniquement en cas de projection d’images provenant d’un ordinateur) La fréquence et la résolution du signal d’ima- ge correspondent-elles au mode actuel ? Vérifiez le signal d’image en entrée dans la section Résolution du menu Configuration, et assurez-vous qu’il correspond bien à la résolution du projecteur. s Information - Infos projec- teur p.74 s p.101Dépannage

Le message "Pas de Signal." s’affiche Vérification Solution Les câbles sont-ils connectés correctement ? Vérifiez que tous les câbles requis pour la projection sont cor- rectement branchés. s p.19 Avez-vous sélectionné le port d’entrée d’ima- ge approprié ? Changez la source de l’image en appuyant sur les boutons de sélection de source de la télécommande ou le bouton

panneau de commande. s p.25 Le périphérique connecté est-il allumé ? Allumez le périphérique. (Uniquement en cas de projection d’images provenant d’un ordinateur) Les signaux d’image sont-ils envoyés au pro- jecteur ? Réglez le signal d’image de façon à ce qu’il soit envoyé à la sortie externe, et pas seulement au moniteur LCD de l’ordinateur. Sur certains modèles, lorsque les signaux d’image sont envoyés à l’extérieur, ils ne s’affichent plus sur le moniteur LCD. Pour connaître les caractéristiques de l’ordinateur, consultez sa documentation. Si la connexion est établie alors que le projecteur ou l’ordinateur est déjà allumé, il se peut que la touche Fn (touche de fonction) qui permet d’envoyer le signal vidéo de l’ordinateur vers une sortie externe ne fonctionne pas. Éteignez l’ordinateur et le pro- jecteur puis rallumez-les. Les images sont floues ou mal focalisées Vérification Solution La focalisation a-t-elle été modifiée ? Réglez la focalisation. s p.28 Le projecteur se trouve-t-il à une distance cor- recte ? Vérifiez la plage de projection recommandée. s p.16 De la condensation s’est-elle formée sur l’ob- jectif ? Si le projecteur est transféré rapidement d’un local froid vers un local chaud, ou si la température ambiante change brusque- ment, de la condensation peut se former sur l’objectif, ce qui risque de produire des images floues. Installez le projecteur dans le local une heure avant de l’utiliser. Si de la condensation s’est déposée sur le projecteur, éteignez-le, débranchez le cordon d’alimentation et attendez un moment. Les images subissent des interférences ou une distorsion Vérification Solution Les câbles sont-ils connectés correctement ? Vérifiez que tous les câbles requis pour la projection sont cor- rectement branchés. s p.19 Un câble d’extension est-il utilisé ? Si un câble d’extension est employé, il se peut que des interfé- rences électriques influent sur le signal. (Uniquement en cas de projection d’images provenant d’un ordinateur) Les paramètres Sync. et Alignement sont-ils réglés correctement ? Le projecteur utilise des fonctions de réglage automatiques pour projeter de façon optimale. Toutefois, en fonction du signal, il se peut que certains réglages ne soient pas corrects, même après une correction automatique. Dans une telle situation, réglez les paramètres Alignement et Sync. du menu Configuration.

Signal - Alignement/Sync. p.63Dépannage

Vérification Solution (Uniquement en cas de projection d’images provenant d’un ordinateur) Avez-vous sélectionné la résolution correcte ? Configurez l’ordinateur de manière à ce que les signaux envoyés soient compatibles avec le projecteur. s p.101 Une partie de l’image est tronquée (trop grande) ou trop petite Vérification Solution Avez-vous sélectionné l’Aspect approprié ? Sélectionnez le mode d'aspect pour le faire correspondre au si- gnal d'entrée dans Aspect depuis le menu Configuration. s Signal - Aspect p.63 La Position de l’image a-t-elle été réglée cor- rectement ? Réglez le paramètre Position dans le menu Configuration. s Signal - Position p.63 (Uniquement en cas de projection d’images provenant d’un ordinateur) Avez-vous sélectionné la résolution correcte ? Configurez l’ordinateur de manière à ce que les signaux envoyés soient compatibles avec le projecteur. s p.101 Les couleurs de l’image ne sont pas correctes Vérification Solution Les câbles sont-ils connectés correctement ? Vérifiez que tous les câbles requis pour la projection sont cor- rectement branchés. s p.19 Pour le port PC, assurez-vous que le connecteur est de la même couleur que le port du câble. s p.20 Le contraste est-il réglé correctement ? Réglez le paramètre Contraste dans le menu Configuration. s Image - Contraste p.61 La couleur est-elle réglée correctement ? Réglez le paramètre Avancé dans le menu Configuration.

Image - Avancé p.61 (Uniquement en cas de projection d’images provenant d’un périphérique vidéo) L’intensité et la teinte des couleurs ont-elles été ajustées correctement ? Réglez les paramètres Intensité couleur et Nuance dans le me- nu Configuration. s Image - Intensité couleur/Nuance p.61 Les images sont sombres Vérification Solution La luminosité de l’image est-elle définie cor- rectement ? Réglez le paramètre Luminosité dans le menu Configuration. s Image - Luminosité p.61 Le contraste est-il réglé correctement ? Réglez le paramètre Contraste dans le menu Configuration. s Image - Contraste p.61 Est-il temps de remplacer la lampe ? Lorsqu’il est presque temps de remplacer la lampe, les images deviennent plus sombres et la qualité des couleurs se dégrade. Dans ce cas, installez une lampe neuve. s p.92Dépannage

La projection s’arrête automatiquement Vérification Solution Le Mode veille est-il activé ? Si le délai indiqué est dépassé et qu’aucun signal n’est reçu, la lampe s’éteint automatiquement et le projecteur entre en mode attente. Le projecteur sort du mode veille lorsque vous appuyez sur le bouton de la télécommande ou le bouton du panneau de commande. Si vous souhaitez désactiver le Mode veille, modifiez le réglage sur Off. s Avancé - Fonctionne- ment - Mode veille p.67 Problèmes au démarrage de la projection Le projecteur ne s’allume pas Vérification Solution L’appareil est-il sous tension ? Appuyez sur le bouton de la télécommande ou sur le bouton du panneau de commande. Le Controle parental est-il réglé sur On ?Si Controle parental est réglé sur On dans le menu Configura- tion, maintenez le bouton du panneau de commande en- foncé pendant environ 3 secondes, ou effectuez une action de- puis la télécommande. s Réglage - Verrouillage - Controle parental p.65 Les témoins s’allument-ils et s’éteignent-ils lorsque vous touchez le cordon d’alimenta- tion ? Éteignez le projecteur, puis débranchez et rebranchez son cor- don d’alimentation. Si le problème persiste, cessez d’utiliser le projecteur, débranchez le cordon d’alimentation de la prise sec- teur et contactez votre revendeur ou le centre de réparation Epson le plus proche. s Liste des contacts pour projecteurs Epson Le couvercle de la lampe et les lampes sont- ils installés correctement ? Si la lampe ou le couvercle de la lampe sont mal installés, le pro- jecteur ne peut pas être allumé. Vérifiez leurs installations. s p.92 Problèmes de télécommande La télécommande ne réagit pas Vérification Solution L’émetteur de la télécommande est-il bien orienté vers le récepteur du projecteur pen- dant l’utilisation ? Orientez la télécommande vers le capteur des signaux de la té- lécommande. Vérifiez également la portée d’utilisation. s p.23 La télécommande n’est-elle pas trop éloignée du projecteur ? Vérifiez la portée d’utilisation. s p.23 La lumière directe du soleil ou une lumière forte de lampes fluorescentes parvient-elle au capteur des signaux de la télécommande ? Installez le projecteur à un endroit où le capteur des signaux de la télécommande ne reçoit pas de lumière trop forte. Les piles sont-elles déchargées ou ont-elles été installées correctement ? Vérifiez si les piles ont été insérées correctement, ou remplacez- les si nécessaire. s p.22Dépannage

Problèmes avec le panneau de commande Impossible d’effectuer des réglages dans le panneau de commande Vérification Solution Est-ce que Blocage fonctionne. est réglé sur Verrou. complet ou Verrou. partiel ? Lorsque Blocage fonctionne. est réglé sur Verrou. complet dans le menu Configuration, toutes les opérations de bouton sur le panneau de commande sont désactivées. Si le réglage est Verrou. partiel, seul le bouton du panneau de commande est disponible. Effectuez une action à l’aide de la télécommande. s Réglage - Verrouillage - Blocage fonctionne. p.65 Problèmes de 3D Impossible de projeter correctement en 3D Vérification Solution Les lunettes 3D sont-elles allumées ? Allumez les lunettes 3D. Les lunettes 3D sont-elles complètement chargées ? Chargement des lunettes 3D Une image 3D est-elle projetée ? Si le projecteur affiche une image 2D ou si une erreur survient au niveau du projecteur qui empêche la projection de l’image en 3D, vous ne pouvez pas visualiser les images en 3D, même si vous portez les lunettes 3D. L’image d’entrée est-elle en 3D ? Vérifiez que l’image d’entrée est bien compatible 3D. La plupart des émissions télévisées ne contenant pas de signal au format 3D, la réception 3D doit être réglée manuellement. L’Affichage 3D est-il réglé sur 2D ?Si Affichage 3D est réglé sur 2D dans le menu Configuration, le projecteur ne passe pas automatiquement en 3D, même si un signal 3D est reçu. Réglez Affichage 3D sur 3D ou Automati- que. s Signal - Configuration 3D - Affichage 3D p.63 Format 3D est-il réglé correctement ? Si le format 3D du périphérique AV et le Format 3D du projecteur ne sont pas les mêmes, il est possible qu’une partie de l’image ne s’affiche pas. Vérifiez que le paramètre Format 3D du projec- teur correspond au paramètre de format 3D pour le périphérique AV. s Signal - Configuration 3D - Format 3D p.63 Lorsque vous changez le Format 3D, réglez Affichage 3D sur 3D, puis appuyez sur le bouton

Vous trouvez-vous à portée de réception ? Si la distance entre le projecteur et les lunettes 3D dépasse 10 m, la connexion peut être perdue. Déplacez les lunettes 3D plus près du projecteur. L’appariement a-t-il été correctement effec- tué ? Reportez-vous au Guide de l'utilisateur fourni avec vos lunettes 3D et lancez l'appariement.Dépannage

Vérification Solution Des périphériques entraînant des interféren- ces au niveau des ondes radio se trouvent-ils à proximité ? Lors de l’utilisation simultanée d’autres périphériques sur la mê- me bande de fréquences (2,4 GHz), tels que des périphériques de communication Bluetooth, un réseau local sans fil (IEEE802.11b/g) ou des fours à micro-ondes, il est possible que des interférences apparaissent au niveau des ondes radio, que l’image soit interrompue ou que la communication ne soit pas possible. N’utilisez pas le projecteur à proximité de tels périphé- riques. Problèmes HDMI La Liaison HDMI ne fonctionne pas Vérification Solution Utilisez-vous un câble conforme aux normes HDMI ? L’utilisation est impossible avec des câbles non conformes aux normes HDMI. Le périphérique connecté est-il conforme aux normes CEC HDMI ? Si le périphérique connecté n’est pas conforme aux normes CEC HDMI, il ne peut pas être commandé, même s’il est connecté au port HDMI. Consultez la documentation de l’appareil connecté pour plus d’informations. En outre, appuyez sur le bouton et vérifiez si le périphéri- que est disponible dans la section Connexions périph. s p.48 Les câbles sont-ils connectés correctement ? Vérifiez que tous les câbles requis pour l’utilisation de la Liaison HDMI sont branchés correctement. s p.47 L’amplificateur, l’enregistreur de DVD, etc. est-il allumé ? Mettez chaque périphérique en veille. Consultez la documenta- tion de l’appareil connecté pour plus d’informations. Si vous avez connecté un haut-parleur, etc. réglez l’équipement connecté sur la sortie PCM. Un nouveau périphérique a-t-il été connecté, ou la connexion a-t-elle été modifiée ? Si la fonction CEC d’un périphérique connecté doit être reconfi- gurée, par exemple lorsqu’un nouveau périphérique est con- necté ou que la connexion est modifiée, il peut être nécessaire de redémarrer le périphérique. Des lecteurs multimédias sont-ils connectés ? Il est possible de connecter simultanément jusqu’à trois lecteurs multimédias répondant aux normes CEC HDMI. Le nom du périphérique n’est pas affiché parmi les périphériques connectés Vérification Solution Le périphérique connecté est-il conforme aux normes CEC HDMI ? Si le périphérique connecté n’est pas conforme aux normes CEC HDMI, il n’est pas affiché. Consultez la documentation de l’ap- pareil connecté pour plus d’informations.Dépannage

Problèmes liés au réseau Impossible d’accéder au réseau via la fonction Réseau sans fil Vérification Solution Est-ce que Alim réseau sans fil est réglée surOff ? Réglez Alim réseau sans fil sur On dans le menu Configura- tion. Si le paramètre est déjà réglé sur On, réglez Alim réseau sans fil sur Off, puis à nouveau sur On. s Réseau - Alim réseau sans fil p.70 Le mot de passe est-il correct ? Notez que le mot de passe respecte la casse ; les lettres majus- cules et minuscules sont traitées comme des caractères diffé-rents. Si vous avez oublié votre mot de passe, définissez-en unnouveau. s Réseau - Vers Configuration réseau - Sécurité - Mot de passe p.73 Avez-vous vérifié l’Event ID ? Vérifiez le numéro d’Event ID et effectuez les opérations suivan- tes. s Information - Infos projecteur - Event ID p.74 s p.86 L'image contient du bruit statique lors de la projection sur le réseau Vérification Solution Y a-t-il un obstacle entre le point d'accès etl'appareil connecté ?Vérifiez l'éventuelle présence d'obstacles entre le point d'accèset l'ordinateur, l'appareil mobile et le projecteur, et modifiez leurspositions pour améliorer les communications.Est-ce que la distance entre le point d'accèset l'appareil connecté est trop importante ?Vérifiez que le point d'accès, l'ordinateur, l'appareil mobile et leprojecteur ne sont pas trop éloignés. Rapprochez-les et essayezde vous connecter à nouveau.Des appareils Bluetooth ou fours à micro-on-des sont-ils à proximité ?Si la connexion sans fil est lente ou que votre image projetéecontient du bruit, vérifiez la présence d'interférences d'autreséquipements, par exemple un appareil Bluetooth ou un four àmicro-ondes. Déplacez l'appareil causant les interférences ouétendez votre bande passante sans fil. Est-ce que trop d'appareils sont connectés ? Réduisez le nombre d'appareils connectés si la vitesse de con- nexion chute. À propos d’Event ID Vérifiez l’Event ID et appliquez la solution ci-dessous. Si vous ne parvenez pas à résoudre le problème, contactez votre revendeur ou le centre de réparation Epson le plus proche.

Liste des contacts pour projecteurs EpsonDépannage

Communication réseau instable. Vérifiez l’état des communications réseau et reconnectez-vous après avoir attendu un mo- ment.

Impossible de démarrer le logiciel réseau. Redémarrez le projecteur. 0433 Une image qui a été transférée ne peut pas être reproduite. Redémarrez le logiciel réseau. 0484 Les communications ont été coupées de l’or- dinateur. 04FE Le logiciel réseau s'est arrêté inopinément. Vérifiez l’état des communications réseau. At- tendez un moment, puis essayez de vous re- connecter.

04FF Une erreur système s’est produite dans le pro- jecteur. Redémarrez le projecteur. 0891 Impossible de trouver le même point d’accès SSID. Réglez l’ordinateur, le point d’accès et le pro- jecteur avec le même SSID. 0892 Incompatibilité du type d’authentification WPA et WPA2. Vérifiez le paramètre de sécurité LAN sans fil pour voir s’il est correct. 0894 Les communications ont été coupées, car une connexion a été établie au mauvais point d’ac- cès. Contactez votre administrateur réseau et sui- vez ses instructions. 0898 Impossible d’acquérir le DHCP. Vérifiez que le serveur DHCP fonctionne cor- rectement. Désactivez DHCP s’il n’est pas utili- sé. s Réseau - Vers Configuration réseau - LAN sans fil - Paramètres IP - DHCP p.70

Autres erreurs de connexion Si le redémarrage du projecteur ou de son lo- giciel ne résout pas le problème, contactez vo- tre revendeur ou le bureau le plus proche dont vous trouverez l'adresse dans la Liste des con- tacts pour projecteurs Epson. s Liste des con- tacts pour projecteurs EpsonMaintenance

Maintenance Nettoyage Nettoyez votre projecteur s’il est devenu sale ou si la qualité des images projetées commence à se dégrader. Avertissement N’utilisez pas de vaporisateur contenant un gaz inflammable pour retirer la saleté ou la poussière qui adhèrent à l’objectif du projecteur, au filtre à air, etc. Le projecteur peut prendre feu en cas de température interne élevée de la lampe. Nettoyage du filtre à air Nettoyez le filtre à air si de la poussière s’est accumulée dessus ou lorsque le message suivant s’affiche. "Le projecteur chauffe. Vérifiez que rien n'est présent autour de l'ouverture de la ventilation et nettoyez la zone." Attention

L’accumulation de poussière sur le filtre à air peut provoquer une élévation de la température interne du projecteur, ce qui peut entraîner des problèmes de fonctionnement et raccourcir la durée de vie du moteur optique. Il est conseillé de nettoyer le filtre à air au moins tous les trois mois. Augmentez la fréquence de nettoyage si vous employez le projecteur dans un environnement particulièrement poussiéreux.

Ne rincez pas le filtre à air à l’eau. et n’employez ni détergents ni solvants.

Brossez doucement le filtre à air pour le nettoyer. Si vous frottez trop fort, la poussière sera enfoncée dans le filtre à air et ne pourra plus être éliminée.

N'utilisez pas d'air pulsé. Des matériaux combustibles pourraient subsister et de la poussière pourrait pénétrer dans les pièces de précision.

Appuyez sur le bouton de la télécommande ou du panneau de commande pour éteindre l’appareil, puis débranchez le cordon d’alimentation.

Retirez le couvercle du filtre à air. Insérez un doigt dans la patte du couvercle du filtre à air, puis retirez le couvercle du côté de l’objectif.Maintenance

Retirez le filtre à air. Saisissez le bouton au centre du filtre à air et tirez dessus.

Maintenez le filtre à air tourné vers le bas et tapotez-le 4 ou 5 fois pour en faire tomber la poussière. Retournez-le et faites de même sur l’autre face. Attention Un choc excessif sur le filtre à air risque de le déformer ou de le fendre, ce qui le rendra inutilisable.

Éliminez la poussière restant sur le filtre à air à l’aide d’un aspirateur par la face avant.

Installez le filtre à air. Saisissez le filtre à air par le bouton au centre et insérez-le en l’inclinant.

Installez le couvercle du filtre à air. Commencez par fixer la patte extérieure, puis fixez la patte du côté de l’objectif. Nettoyage de l’unité principale Avant de nettoyer, assurez-vous d'avoir débranché l'adaptateur de chargeur de la prise. Nettoyez l’extérieur du projecteur en l’essuyant sans forcer à l’aide d’un chiffon doux. Si le projecteur est particulièrement sale, humidifiez votre chiffon à l’aide d’une solution d’eau contenant une petite quantité d’un détergent neutre, en veillant à bien essorer votre chiffon avant de vous en servir pour essuyer l’extérieur du projecteur.Maintenance

Attention N’utilisez pas de substance volatile telle que de la cire, de l’alcool ou un solvant pour nettoyer l’extérieur du projecteur. Vous risqueriez de dégrader la qualité du boîtier ou de faire s’écailler la peinture. Nettoyage de l’objectif Avant de nettoyer, assurez-vous d'avoir débranché l'adaptateur de chargeur de la prise. Après avoir ouvert manuellement l'obturateur de l'objectif, essuyez soigneusement la poussière sur l'objectif avec un chiffon pour nettoyer le verre. Après nettoyage, fermez l'obturateur de l'objectif. Attention L’objectif étant très fragile, ne le frottez pas à l’aide d’un matériau rugueux et ne le manipulez pas brutalement. Fréquence de remplacement des consommables Fréquence de remplacement du filtre à air

Si le message suivant s’affiche alors que le filtre à air a été nettoyé s p.88 Fréquence de remplacement de la lampe

Le message suivant s’affiche au début de la projection : "Il est temps de remplacer la lampe. Pour vos achats, veuillez contacter votre revendeur de projecteurs Epson ou consulter le site www.epson.com." L’image projetée commence à devenir sombre ou à perdre de sa qualité.

Le message de remplacement de lampe est programmé pour s’afficher après 3400 H, afin de conserver aux images leur luminosité initiale et toute leur qualité. Le moment d’affichage du message varie selon l’utilisation de l’appareil, par exemple le mode de couleur choisi, etc. Si vous continuez à utiliser la lampe alors que son délai de remplacement a expiré, il existe un risque accru que la lampe explose. Lorsque le message indiquant que la lampe doit être remplacée s’affiche, remplacez sans tarder votre lampe par une lampe neuve, même si elle fonctionne encore.

Selon les caractéristiques de la lampe et la façon dont elle a été utilisée, il peut arriver que celle-ci produise moins de luminosité ou cesse complètement de fonctionner avant même que ce message ne s’affiche. Il est donc conseillé de toujours conserver une lampe de rechange à portée de main afin de pouvoir remédier à cette éventualité.Maintenance

Remplacement des consommables Remplacement du filtre à air

Veuillez observer les réglementations locales lorsque vous jetez des filtres à air usagés.

Porte-filtre : Polypropylène Filtre : Polypropylène

Appuyez sur le bouton de la télécommande ou du panneau de commande pour éteindre l’appareil, puis débranchez le cordon d’alimentation.

Retirez le couvercle du filtre à air. Insérez un doigt dans la patte du couvercle du filtre à air, puis retirez le couvercle du côté de l’objectif.

Retirez l’ancien filtre à air. Saisissez le bouton au centre du filtre à air et tirez dessus.

Installez le nouveau filtre à air. Saisissez le filtre à air par le bouton au centre et insérez-le en l’inclinant.

Installez le couvercle du filtre à air. Commencez par fixer la patte extérieure, puis fixez la patte du côté de l’objectif.Maintenance

Remplacement de la lampe Avertissement Dans le cadre du remplacement d’une lampe qui a cessé de briller, il est possible que la lampe soit cassée. Pour remplacer la lampe d’un projecteur suspendu au plafond, tenez toujours compte du fait que la lampe peut être cassée, et retirez son couvercle avec précaution. Lorsque vous ouvrez le couvercle de la lampe, des débris de verre pourraient en tomber. En cas de contact de morceaux de verre avec les yeux ou la bouche, consultez immédiatement un médecin. Attention

Ne touchez pas le couvercle de la lampe juste après avoir éteint le projecteur, car il est encore chaud. Attendez que la lampe ait suffisamment refroidi avant d’ouvrir le couvercle de la lampe. Dans le cas contraire, vous pourriez vous brûler.

Nous vous recommandons d’utiliser des lampes en option EPSON d’origine. L’utilisation de lampes tierces peut affecter la sécurité et la qualité de la projection. Les dommages ou dysfonctionnements provoqués par l’utilisation de lampes tierces peuvent ne pas être couverts par la garantie Epson.

Appuyez sur le bouton de la télécommande ou du panneau de commande pour éteindre l’appareil, puis débranchez le cordon d’alimentation.

Desserrez la vis de fixation du couvercle de la lampe.

Retirez le couvercle de la lampe. Faites coulisser le couvercle de la lampe vers l’avant puis retirez-le.

Desserrez les deux vis de fixation de la lampe.

Retirez l’ancienne lampe. Soulevez la poignée sur la lampe, puis tirez- la directement vers le haut.Maintenance

Installez la nouvelle lampe. Insérez la lampe dans le bon sens, puis abaissez la poignée.

Serrez les deux vis de fixation de lampe.

Replacez le couvercle de la lampe. Faites coulisser le couvercle pour le mettre en place.

Serrez la vis de fixation du capot de la lampe. Avertissement Ne démontez pas la lampe et n’y apportez pas de modifications. Si une lampe modifiée ou démontée est installée dans le projecteur et utilisée, elle peut provoquer un incendie, un choc électrique ou un accident. Attention

Veillez à installer la lampe et son couvercle correctement. S’ils ne sont pas installés correctement, l’appareil ne peut pas être allumé.

La lampe contient du mercure (Hg). Pour éliminer les lampes usagées, respectées les réglementations locales en matière d’élimination des tubes fluorescents. Remise à zéro de la durée d’utilisation de la lampe Après avoir remplacé la lampe, veillez à remettez sa durée d’utilisation à zéro. Le projecteur mémorise le nombre total d’heures d’utilisation de la lampe.

Appuyez sur le bouton . Le menu Configuration s’affiche.Maintenance

Choisissez Réinit. - Réinitial. durée lampe. Un message de confirmation s’affiche.

Utilisez les boutons pour choisir Oui, puis appuyez sur le bouton pour exécuter l’opération. La durée d’utilisation de la lampe est remise à zéro.Maintenance

Align. des panneaux Permet de régler le décalage de couleur des pixels de l’écran LCD. Vous pouvez régler les pixels horizontalement et verticalement par pas de 0,125 pixel dans une plage de ±3 pixel.

Il est possible que la qualité des images décline une fois l’alignement de l’écran LCD effectué.

Les images correspondant aux pixels qui dépassent des bords de l’écran projeté ne sont pas affichées.

Appuyez sur le bouton lors de la projection, puis sélectionnez Affichage dans Avancé.

Sélectionnez Align. des panneaux, puis appuyez sur le bouton

Activez l’option Align. des panneaux. (1) Sélectionnez Align. des panneaux,puis appuyez sur le bouton

(2) Choisissez On, puis appuyez sur lebouton (3) Appuyez sur le bouton pour re-venir à l'écran précédent.

Sélectionnez la couleur que vous souhaitez ajuster. (1) Sélectionnez Sélect. couleur, puis ap-puyez sur le bouton

(2) Sélectionnez R (rouge) ou B (bleu), puis appuyez sur le bouton (3) Appuyez sur le bouton pour re-venir à l'écran précédent.

Sélectionnez la couleur de grille affichée lorsque vous procédez aux réglages sous Couleur du motif. (1) Sélectionnez Couleur du motif, puisappuyez sur le bouton (2) Sélectionnez une association de rouge(R), vert (V) et bleu (B) pour la couleurde la grille.R/G/B : Affiche une association destrois couleurs : rouge, vert et bleu. Lacouleur de la grille est le blanc.R/G : Cette option est disponible lors-que l’option R est sélectionnée sousSélect. couleur. Affiche une associa-tion de deux couleurs : rouge et vert.La couleur de la grille est le jaune.G/B : Cette option est disponible lors-que l’option B est sélectionnée sousSélect. couleur. Affiche une associa-tion de deux couleurs : vert et bleu. Lacouleur de la grille est le cyan.(3) Appuyez sur le bouton pour re-venir à l'écran précédent.Maintenance

Sélectionnez Démarrer réglages, puis appuyez sur le bouton

Lorsque le message s’affiche, appuyez de nouveau sur le bouton

Les réglages commencent. Les réglages sont effectués dans les quatre coins à partir du coin supérieur gauche.

Il est possible que l’image soit déformée lors du réglage. L’image est restaurée une fois les réglages terminés.

Procédez aux réglages à l’aide des boutons , , et , puis appuyez sur le bouton pour passer au point de réglage suivant.

Une fois les quatre coins ajustés, sélectionnez Quitter, puis appuyez sur le bouton

Si vous devez encore procéder à des réglages une fois les quatre points corrigés, sélectionnez Sélectionner une intersection et ajuster et effectuez les autres ajustements.Maintenance

Uniformité Si les couleurs de l'image projetée sont inégales, vous pouvez régler le ton de couleur pour l'image entière dans Uniformité.

Il est possible que la tonalité de couleur ne soit pas uniforme, même une fois la fonction exécutée.

Appuyez sur le bouton lors de la projection, puis sélectionnez Affichage dans Avancé.

Sélectionnez Uniformité, puis appuyez sur le bouton

L'écran suivant s'affiche. Uniformité : Active ou désactive l'uniformité des couleurs. Niveau de réglage : Il existe huit niveaux disponibles, du blanc jusqu’au noir, en passant par le gris. Vous pouvez régler chaque niveau. Démarrer réglages : Commence à faire des ajustements pour uniformité. Réinitialiser : Permet de réinitialiser tous les réglages et les paramètres Uniformité.

Il est possible que l’image soit déformée lors du réglage des paramètres Uniformité. L’image est restaurée une fois les réglages terminés.

Sélectionnez Uniformité, puis appuyez sur le bouton

Réglez cela sur On, puis appuyez sur le bouton

Sélectionnez Niveau de réglage, puis appuyez sur le bouton

Définissez le niveau de réglage à l’aide des boutons

Appuyez sur le bouton pour revenir à l'écran précédent.

Sélectionnez Démarrer réglages, puis appuyez sur le bouton

Sélectionnez la zone que vous souhaitez ajuster, puis appuyez sur le bouton

Commencez par régler les zones extérieures, puis ajustez l’ensemble de l’écran.Maintenance

Sélectionnez la couleur que vous souhaitez ajuster à l’aide des boutons , puis procédez aux réglages à l’aide des boutons

Appuyez sur le bouton pour atténuer la tonalité. Appuyez sur le bouton pour accentuer la tonalité.

Retournez à l’étape 5 et ajustez chaque niveau.

Pour terminer les ajustements, appuyez sur le bouton .Maintenance

À propos de PJLink La norme PJLink Class1 a été définie par la JBMIA (Japan Business Machine and Information System Industries Association) en tant que protocole standard de contrôle des projecteurs compatibles réseau, dans le cadre de ses efforts de normalisation des protocoles de contrôle de projecteurs. Le projecteur est conforme à la norme PJLink Class1 définie par la JBMIA. Vous devez définir des paramètres réseau pour pouvoir utiliser PJLink. Pour plus d'informations sur les paramètres réseau, consultez les sections suivantes.

p.70 Il est conforme à toutes les commandes définies par la norme PJLink Class1, à l'exception des commandes suivantes, et un accord a été confirmé par la vérification d'adaptation à la norme PJLink. URL: http://pjlink.jbmia.or.jp/english/

Noms des entrées définis par PJLink et sources correspondantes du projecteur Source Commande PJLink PC INPT 11 HDMI1 INPT 32 HDMI2 INPT 33 LAN INPT 52

Nom du fabricant affiché pour la « demande d'information sur le nom du fabricant » EPSON

Nom du modèle affiché pour la « demande d'information sur le nom du produit » EPSON TW7400/PC4050/HC4010Annexe

Accessoires en option et consommables Les accessoires en option/consommables suivants sont disponibles à l’achat, s’il y a lieu. Cette liste d’accessoires en option et de consommables date de : Avril 2018. Les détails des accessoires sont sujets à des modifications sans préavis. Dépend selon le pays d’achat. Options Nom Référence Explication Fixation pour plafond

ELPMB22 ELPMB30 S’utilise pour installer le projecteur au plafond. Tube plafond 450 (450 mm blanc)

ELPFP13 S’utilise pour installer le projecteur à un plafond élevé. Tube plafond 700 (700 mm blanc)

ELPFP14 Couvercle du câble ELPCC05 S’utilise lors de l’installation du projecteur au pla- fond, pour couvrir les câbles et améliorer le rendu final. N’installez pas le cache lorsque le câble est fixé à l’aide d’un serre-fils HDMI. Câble pour ordinateur (1,8 m) ELPKC02 Utilisez lors de la projection d'un écran d'ordina- teur. Câble pour ordinateur (3,0 m) ELPKC09 Câble pour ordinateur (20,0 m) ELPKC10 Unité de Réseau sans fil ELPAP10 S’utilise en cas de connexion d’un périphérique externe au projecteur via un réseau sans fil pour projeter des images.

Une expertise spéciale est requise pour suspendre le projecteur à un plafond. Contactez votre revendeur. Consommables Nom Référence Explication Unité de lampe ELPLP89 Pour remplacer une lampe usagée. (1 lampe) Filtre à air ELPAF39 Pour remplacer un filtre à air usagé. (1 filtre à air)Annexe

Caractéristiques techniques Nom du produit EH-TW7400 Apparence 520 (L) x 170 (H) x 450 (P) mm (sans pied réglable) Taille du panneau 0,74" de large Méthode d’affichage Matrice active TFT au polysilicium Résolution 1920 (L) x 1080 (H) x 3 Réglage de la mise au point Motorisé Réglage du zoom Motorisé (environ de 1 à -2,1) Lampe (source lumineuse) Lampe UHE 250 W, référence : ELPLP89 Fréquence de remplacement de la lampe 3400 heures Alimentation électrique

100 - 240 V CA ±10%, 50/60 Hz, 3,8 - 1,7 A

Consomma- tion électri- que Zone 100 à 120 V Consommation électrique nominale : 373 W Consommation en attente (Comm. activée) : 2,0 W Consommation en attente (Comm. désactivée) : 0,3 W Zone 220 à 240 V Consommation électrique nominale : 355 W Consommation en attente (Comm. activée) : 2,0 W Consommation en attente (Comm. désactivée) : 0,3 W Altitude de fonctionnement Altitude de 0 à 3048 m Température de fonctionnement +5 à +35°C (sans condensation) (sous une altitude de 0 à 1500 m) +5 à +30°C (sans condensation) (sous une altitude de 1501 à 3048 m) Température de stockage -10 à +60°C (sans condensation) Poids Env. 11 kg Connec- teurs Port PC 1 Mini D-Sub 15 broches (femelle) bleu Port HDMI 2 Pour HDMI HDCP2.2 (port HDMI1 uniquement), pour les signaux CEC, pour les signaux 3D, couleurs foncées Port RS-232C 1 Mini D-Sub 9 broches (mâle) Port Trigger Out 1 Mini-prise stéréo (3,5Φ) Port LAN 1 RJ-45 Port Service

Connecteur USB (type B) Port USB

Prend en charge USB 2.0. Toutefois, les ports USB ne sont pas nécessairement compatibles avec tous les appareils prenant en charge des connexions USB.Annexe

Angle d’inclinaison Si vous inclinez le projecteur de plus de 3°, il risque de s'endommager ou de provoquer un accident.Annexe

Apparence Unité : mm

a Centre de l’objectif b Distance entre le centre de l’objectif et le trou de montage pour bride de suspension

Liste de symboles de sécurité Le tableau suivant indique la signification des symboles de sécurité étiquetés sur l'équipement. Symbole Standards ap- prouvés Signification IEC60417 No. 5007 « ON » (alimentation) Pour indiquer la connexion au secteur. IEC60417 No. 5008 « OFF » (alimentation) Pour indiquer le débranchement du secteur. IEC60417 No. 5009 Veille Pour identifier l'interrupteur ou la position de l'interrupteur au moyen de la partie de l'équipement allumée afin de la passer en mode veille. ISO7000 No. 0434B IEC3864-B3.1 Mise en garde Pour identifier une précaution générale lors de l'utilisation du produit. IEC60417 No. 5041 Attention, surface chaude Pour indiquer que l'élément marqué peut être chaud et ne doit pas être touché sans prendre de précautions. IEC60417 No. 6042 ISO3864-B3.6 Attention, risque de décharge électrique Pour identifier l'équipement qui présente un risque de décharge électrique. IEC60417 No. 5957 Pour utilisation à l'intérieur uniquement Pour identifier un équipement électrique conçu principalement pour une utilisation à l'intérieur. IEC60417 No. 5926 Polarité du connecteur d'alimentation c.c. Pour identifier la connexion positive et négative (la polarité) d'un équipement sur lequel une alimentation électrique c.c. peut être connectée.

IEC60417 No. 5001B Pile, général Sur un équipement alimenté par piles. Pour identifier un dispo- sitif, par exemple un couvercle pour le compartiment des piles ou les bornes du connecteur. IEC60417 No. 5002 Positionnement de l'élément Pour identifier le support des piles lui-même et pour identifier le positionnement du/des élément(s) à l'intérieur du support des piles.

IEC60417 No. 5019 Terre de protection Pour identifier la borne destinée à être connectée à un conduc- teur externe pour protection contre les décharges électriques en cas de défaut, ou la borne d'une électrode de terre de protection.Annexe

Symbole Standards ap- prouvés Signification IEC60417 No. 5017 Terre Pour identifier une borne de terre (masse) dans le cas où le sym- bole n'est pas requis explicitement non plus. IEC60417 No. 5032 Courant alternatif Pour indiquer sur la plaque signalétique que l'équipement est adapté au courant alternatif uniquement ; pour identifier les bor- nes appropriées. IEC60417 No. 5031 Courant continu Pour indiquer sur la plaque signalétique que l'équipement est adapté au courant continu uniquement ; pour identifier les bor- nes appropriées. IEC60417 No. 5172 Équipement de classe II Pour identifier les équipements répondant aux exigences de sé- curité spécifiées pour les équipements de classe II conformément à IEC 61140. ISO 3864 Interdiction générale Pour identifier les actions ou les opérations interdites. ISO 3864 Interdiction de contact Pour indiquer des blessures pouvant survenir à cause d'un con- tact avec une partie spécifique de l'équipement. --- Ne regardez jamais dans l'objectif de projection pendant que le projecteur est allumé. --- Pour indiquer que l'élément marqué ne place rien sur le projec- teur. ISO3864 IEC60825-1 Attention, rayonnement laser Pour indiquer que l'équipement est doté d'une partie à rayon- nement laser. ISO 3864 Interdiction de démontage Pour indiquer un risque de blessure, telle qu'une décharge élec- trique, si l'équipement est démonté. IEC60417 No. 5266 Veille, veille partielle Pour indiquer que cette partie de l'équipement est en état prêt. ISO3864 IEC60417 No. 5057 Attention, pièces amovibles Pour indiquer que vous devez rester à l'écart des pièces amovi- bles d'après les normes de protection. IEC 60417-6056 Attention (lames du ventilateur mobiles) Pour indiquer que vous devez rester à l'écart des lames du ven- tilateur mobile d'après les normes de protection. IEC 60417-6043 Attention (coins pointus) Pour indiquer que vous ne devez pas toucher les coins pointus du produit d'après les normes de protection. -- Ne regardez jamais dans l'objectif de projection pendant que le projecteur est allumé.Annexe

Glossaire Cette section décrit brièvement les termes difficiles qui ne sont pas expliqués en contexte dans le texte de ce guide. Pour plus d’informations, consultez d’autres ouvrages de référence disponibles dans le commerce. Appariement Enregistrez les périphériques avant la connexion aux périphériques Bluetooth pour ga-rantir la communication mutuelle. Entrelacé Transmet les informations nécessaires à la création d’un écran en envoyant chaque autre ligne, en commençant par le haut de l’image et en parcourant vers le bas. Les images sont susceptibles de clignoter car un cadre s’affiche sur chaque autre ligne. HDCP HDCP est l’abréviation de High-bandwidth Digital Content Protection. Cette technologie est utilisée pour éviter les copies illégales et protéger les droits d’auteur en chiffrant les signaux numériques envoyés sur les ports DVI et HDMI. Comme le port HDMI de ce pro-jecteur prend en charge le protocole HDCP, la projection d’images numériques protégéespar la technologie HDCP est possible. Toutefois, le projecteur risque de ne pas être enmesure de projeter des images protégées avec des versions mises à jour ou révisées duchiffrement HDCP. HDMI

Abréviation de High Definition Multimedia Interface. Il s’agit de la norme de transmissionnumérique d’images HD et de signaux audio multicanaux.La norme HDMI est destinée aux appareils électroniques numériques grand public etaux ordinateurs. L’absence de compression du signal numérique permet de transférerl’image avec une qualité maximale. Cette norme fournit également une fonction de chif-frage du signal numérique. HDTV Abréviation de High-Definition Television. Ce terme désigne les systèmes haute définitionqui remplissent les conditions suivantes.

Résolution verticale de 720p ou 1080i, ou supérieure (p = Progressif, i = Entrelacé)

Rapport L/H 16:9, réception et lecture (ou sortie) audio Dolby Digital MHL Abréviation de Mobile High-definition Link. Il s’agit d’une interface haute définition stan- dard qui permet un transfert à haute vitesse des signaux vidéo sur les périphériques mo-biles.Cette norme, qui vise les smartphones et les tablettes, permet le transfert de signauxnumériques non compressés sans perte de qualité et le chargement simultané de cespériphériques. Rapport L/H Rapport entre la largeur de l’image et sa hauteur. Les écrans avec un rapport horizontal/ vertical 16:9, comme les écrans HDTV, sont des écrans larges.Les écrans SDTV et les écrans d’ordinateur généraux ont un rapport L/H 4:3. SDTV Abréviation de Standard Definition Television. Ce terme désigne les systèmes de télévision standard qui ne remplissent pas les critères HDTV High-Definition Television. SVGA Taille d’écran standard avec une résolution de 800 x 600 points (horizontal x vertical). SXGA Taille d’écran standard avec une résolution de 1280 x 1024 points (horizontal x vertical). VGA Taille d’écran standard avec une résolution de 640 x 480 points (horizontal x vertical). XGA Taille d’écran standard avec une résolution de 1024 x 768 points (horizontal x vertical). YCbCr Dans les signaux d’image Component pour SDTV, Y représente la luminosité et Cb et Crindiquent la différence de couleurs. YPbPr Dans les signaux d’image Component pour JDTV, Y représente la luminosité et Pb et Prindiquent la différence de couleurs.Annexe

Remarques générales Tous droits réservés. Toute reproduction, intégration dans un système d'archivage ou diffusion par un procédé électronique, mécanique, par photocopie, enregistrement ou tout autre procédé est interdite sans l'autorisation écrite préalable de Seiko Epson Corporation. Aucune responsabilité du fait du brevet n'est acceptée suite à l'utilisation des présentes informations. De même, aucune responsabilité n'est acceptée pour les dommages résultant de l'utilisation des informations contenues dans le présent document. Seiko Epson Corporation et ses filiales déclinent toute responsabilité envers l’acheteur de ce produit ou de tiers pour les dommages, pertes, coûts ou frais encourus par l’acheteur ou des tiers suite à un accident, une mauvaise utilisation ou une utilisation incorrecte de ce produit ou des modifications, réparations ou altérations non au- torisées de ce produit ou, (sauf aux États-Unis) au non-respect des conditions d'utilisation données par Seiko Epson Corporation. Seiko Epson Corporation ne peut être tenue responsable de tout dommage ou problème résultant de l'utilisation d'accessoires ou de pièces détachées qui ne sont pas d'origine Epson ou approuvées EPSON par Seiko Epson Corporation. Le contenu de ce guide peut être modifié ou mis à jour sans avertissement préalable. Les illustrations figurant dans ce guide peuvent différer du projecteur. Restrictions d’emploi En cas d’utilisation de ce produit pour des applications exigeant une grande fiabilité/sécurité, telles qu’appareils employés en transport aérien, ferroviaire, maritime, automobile, etc., appareils de prévention des catastrophes, divers appareils de sécurité, etc., ou appareils de fonction/précision, vous devrez, avant d’utiliser ce produit, considérer l’incorporation à votre système de dispositifs de sécurité positive et de moyens redondants assurant la sécurité et la fiabilité de l’ensemble du système. Étant donné que ce produit n’est pas destiné aux applications exigeant une fiabilité/sécurité extrême, telles que matériel aérospatial, matériel de communications principal, matériel de commande nucléaire ou matériel de soins médicaux directs, etc., vous devrez, après totale évalua- tion, décider si ce produit convient.Annexe

Étiquettes d'avertissement Avertissement

Ce produit est livré avec des étiquettes d'avertissement.

Comme toute source lumineuse, ne regardez pas dans le faisceau, RG2 IEC/EN 62471-5:2015.Annexe

Avis général "EPSON" est une marque déposée de Seiko Epson Corporation. "EXCEED YOUR VISION" et "ELPLP" sont des marques déposées ou des marques commerciales de Seiko Epson Corporation. Mac et OS X sont des marques commerciales d'Apple Inc. Windows et le logo Windows sont des marques commerciales ou déposées de Microsoft Corporation aux États- Unis et/ou dans d'autres pays. HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC. La marque et le logo Bluetooth

sont des marques commerciales déposées de Bluetooth SIG, Inc., et Seiko Epson Corporation utilise ces marques sous licence. Les autres marques commerciales et noms commerciaux appar- tiennent à leurs propriétaires respectifs. Bluetopia

sont des marques déposées de Wi-Fi Alliance. App Store est une marque de service de Apple Inc. Google Play est une marque de Google Inc. « Code QR » est une marque déposée de DENSO WAVE INCORPORATED. « CINEMASCOPE » est une marque déposée de Twentieth Century Fox Film Corporation. InstaPrevue et le logo InstaPrevue sont des marques commerciales ou des marques déposées de Silicon Image, Inc. Les autres noms de produits cités dans le présent manuel sont donnés à titre d’information uniquement et lesdits produits peuvent constituer des marques de leur propriétaire respectif. Epson décline tout droit quant à ces produits. ©SEIKO EPSON CORPORATION 2018. All rights reserved. Indication of the manufacturer and the importer in accordance with requirements of directive 2011/65/ EU (RoHS) Manufacturer: SEIKO EPSON CORPORATION Address: 3-5, Owa 3-chome, Suwa-shi, Nagano-ken 392-8502 Japan Telephone: 81-266-52-3131 http://www.epson.com/ Importer: SEIKO EUROPE B.V. Address: Azië building, Atlas ArenA, Hoogoorddreef 5, 1101 BA Amster- dam Zuidoost The Netherlands Telephone: 31-20-314-5000 http://www.epson.eu/Index

Blocage fonctionne. ..................................... 66 Bouton utilisateur ......................................... 66

Fréquence de remplacement des consommables ............................................... 90 Fréquence de remplacement du filtre à air
