MODE D'EMPLOI SME8MDS24VK0 3M8D Festo

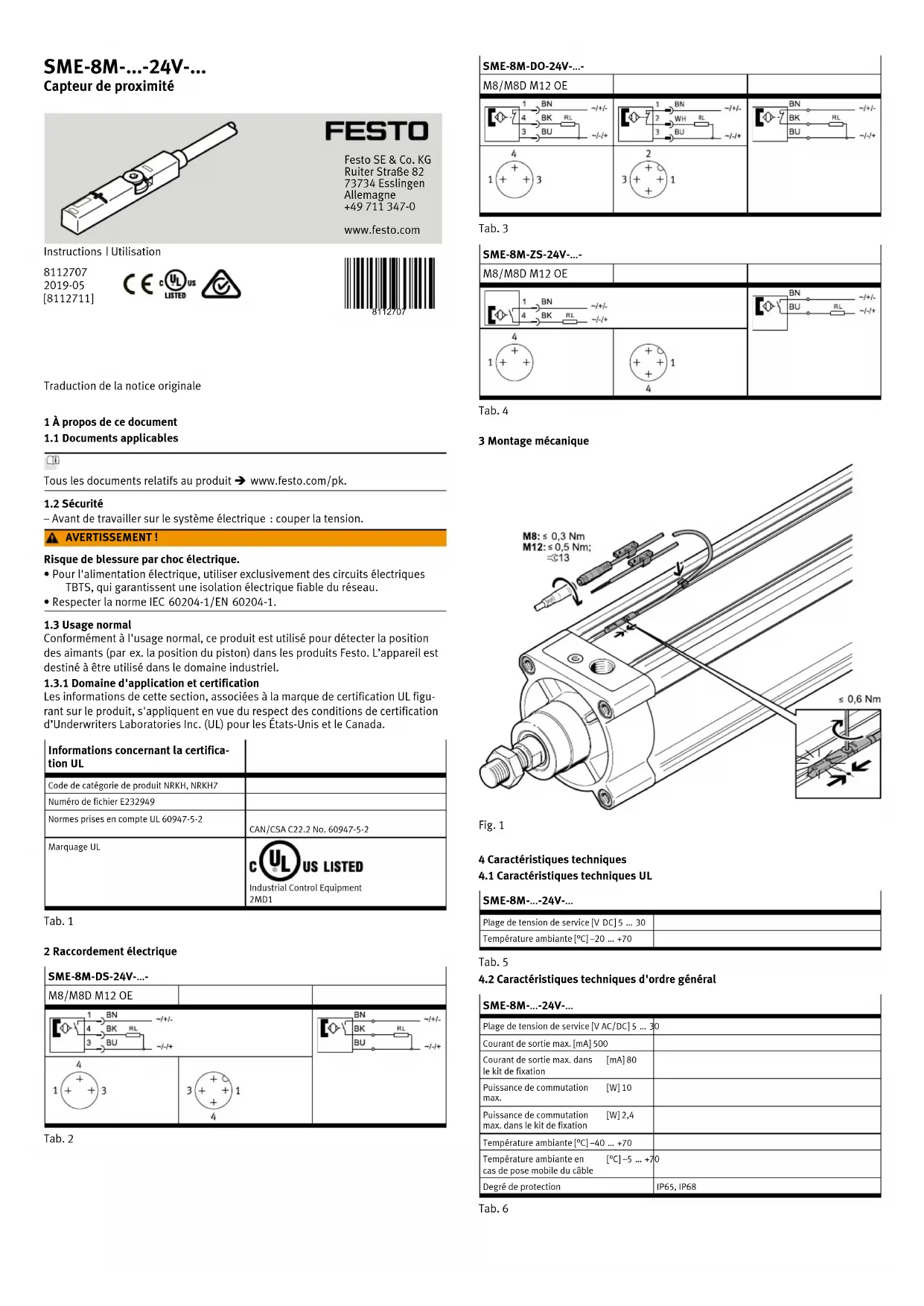

Traduction de la notice originale 1 À propos de ce document

1.1 Documents applicables

Tous les documents relatifs au produit èwww.festo.com/pk.

– Avant de travailler sur le système électrique: couper la tension. AVERTISSEMENT ! Risque de blessure par choc électrique.

• Pour l'alimentation électrique, utiliser exclusivement des circuits électriques TBTS, qui garantissent une isolation électrique fiable du réseau.

Conformément à l'usage normal, ce produit est utilisé pour détecter la position des aimants (parex. la position du piston) dans les produits Festo. L’appareil est destiné à être utilisé dans le domaine industriel.

1.3.1 Domaine d'application et certification

Les informations de cette section, associées à la marque de certification UL figu- rant sur le produit, s'appliquent en vue du respect des conditions de certification d’Underwriters Laboratories Inc. (UL) pour les États-Unis et le Canada. Informations concernant la certifica tion UL Code de catégorie de produit NRKH, NRKH7 Numéro de fichier E232949 Normes prises en compte UL 60947-5-2 CAN/CSA C22.2 No. 60947-5-2 Marquage UL Industrial Control Equipment 2MD1 Tab. 1 2 Raccordement électrique

M8/M8D M12 OE Tab. 4 3 Montage mécanique Fig. 1 4 Caractéristiques techniques

4.1 Caractéristiques techniques UL

4.2 Caractéristiques techniques d'ordre général

Plage de tension de service [V AC/DC] 5…30 Courant de sortie max. [mA] 500 Courant de sortie max. dans le kit de fixation [mA] 80 Puissance de commutation max. [W] 10 Puissance de commutation max. dans le kit de fixation [W] 2,4 Température ambiante [°C] –40…+70 Température ambiante en cas de pose mobile du câble [°C] –5…+70 Degré de protection IP65, IP68 Tab. 6

SME8M...24V... Capteur de proximité
