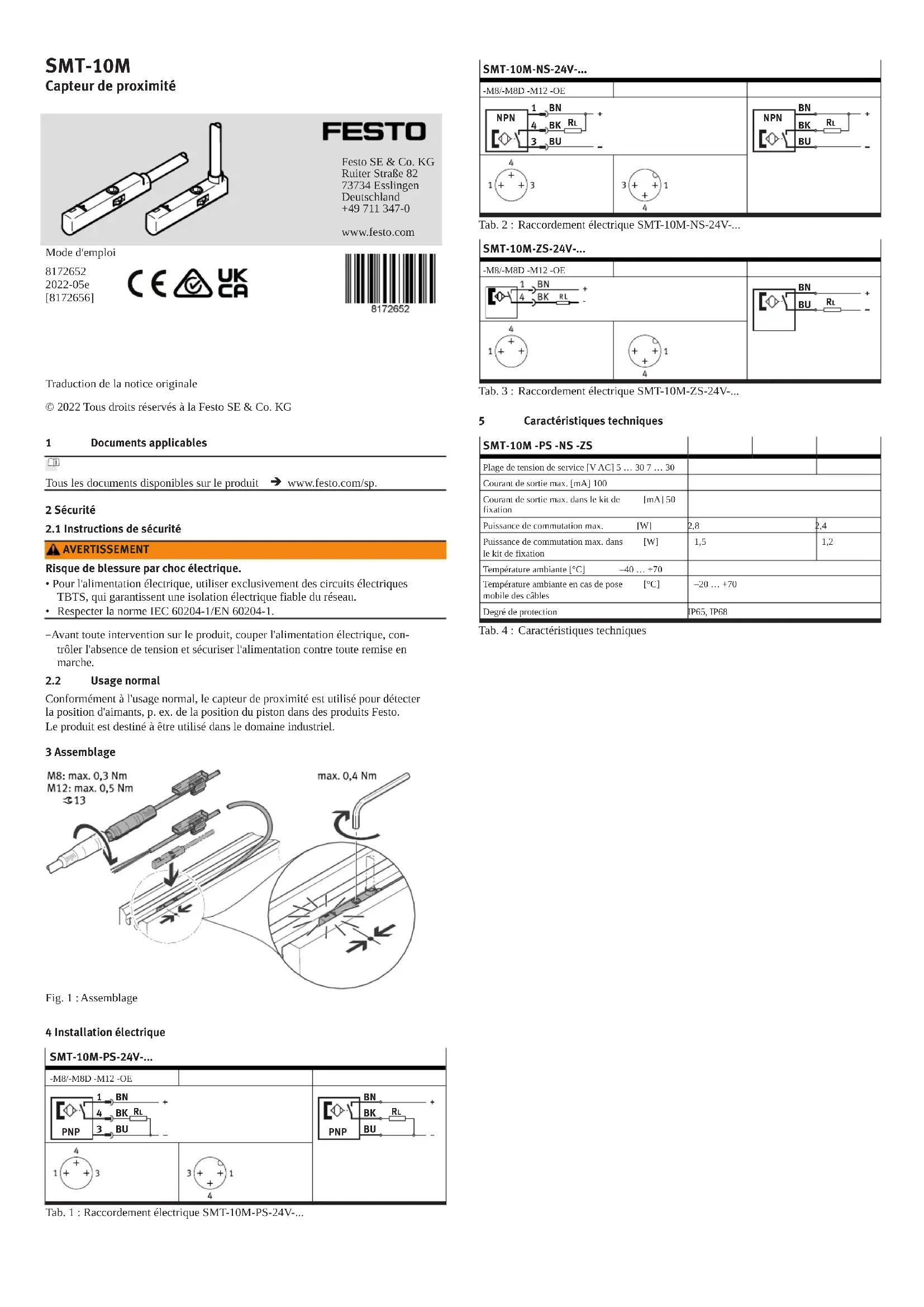

MODE D'EMPLOI SMT10MPS24VE0 3QM8D Festo
2022-05e [8172656] Traduction de la notice originale © 2022 Tous droits réservés à la Festo SE & Co. KG
Documents applicables Tous les documents disponibles sur le produit
www.festo.com/sp. 2 Sécurité
2.1 Instructions de sécurité
AVERTISSEMENT Risque de blessure par choc électrique.
- Pour l'alimentation électrique, utiliser exclusivement des circuits électriques TBTS, qui garantissent une isolation électrique fiable du réseau.
Respecter la norme IEC 60204-1/EN 60204-1. – Avant toute intervention sur le produit, couper l'alimentation électrique, con- trôler l'absence de tension et sécuriser l'alimentation contre toute remise en marche.
Usage normal Conformément à l'usage normal, le capteur de proximité est utilisé pour détecter la position d'aimants, p. ex. de la position du piston dans des produits Festo. Le produit est destiné à être utilisé dans le domaine industriel. 3 Assemblage Fig. 1 : Assemblage 4 Installation électrique SMT-10M-PS-24V-... -M8/-M8D -M12 -OE PNP
Tab. 1 : Raccordement électrique SMT-10M-PS-24V-... SMT-10M-NS-24V-... -M8/-M8D -M12 -OE NPN
Tab. 2 : Raccordement électrique SMT-10M-NS-24V-... SMT-10M-ZS-24V-... -M8/-M8D -M12 -OE
Tab. 3 : Raccordement électrique SMT-10M-ZS-24V-...
Caractéristiques techniques
Plage de tension de service [V AC] 5 … 30 7 … 30 Courant de sortie max. [mA] 100 Courant de sortie max. dans le kit de fixation [mA] 50 Puissance de commutation max. [W] 2,8 2,4 Puissance de commutation max. dans le kit de fixation [W] 1,5 1,2 Température ambiante [°C] –40 … +70 Température ambiante en cas de pose mobile des câbles [°C] –20 … +70 Degré de protection IP65, IP68 Tab. 4 : Caractéristiques techniques
