MODE D'EMPLOI AD8150 AVISION

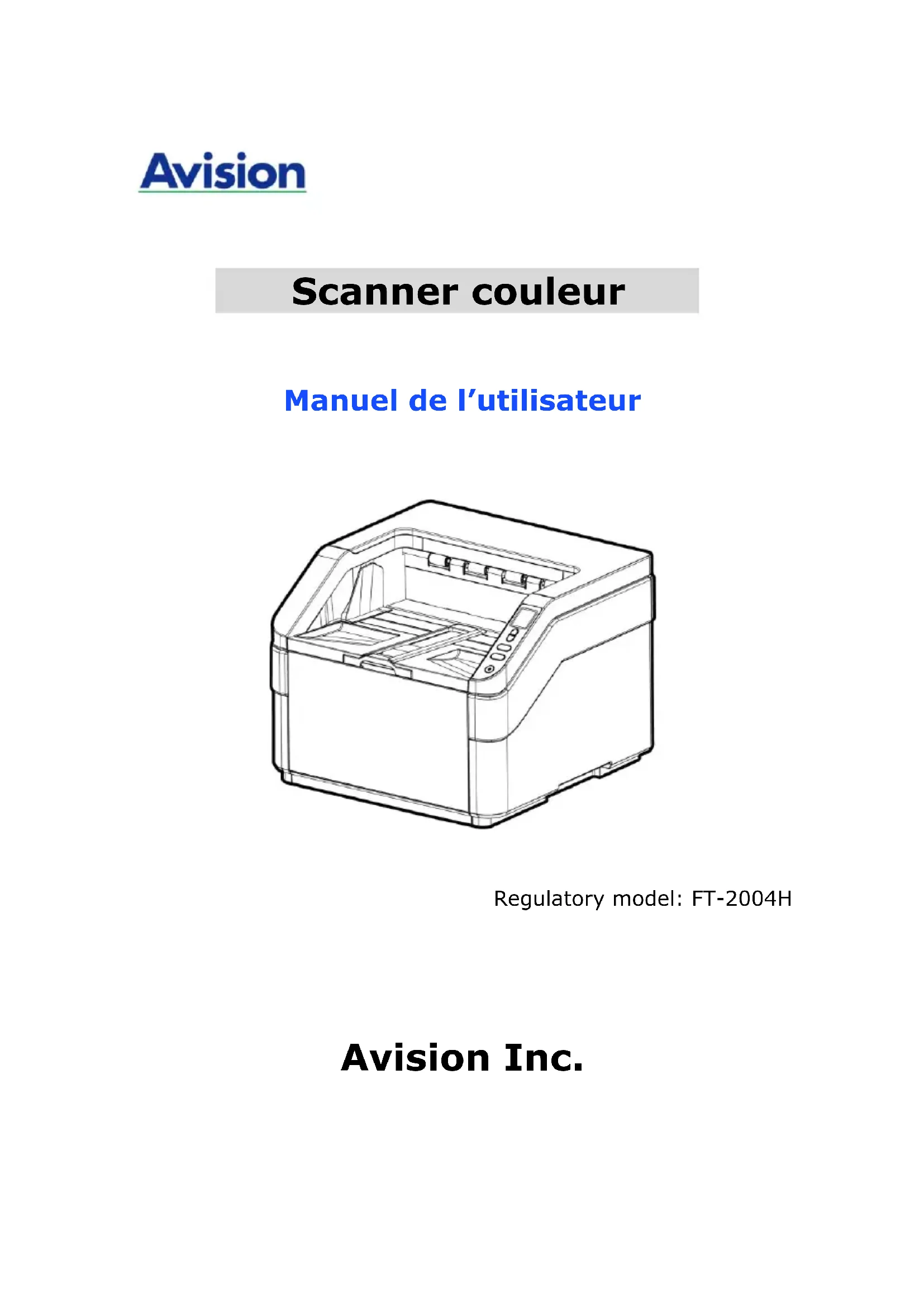

Manuel de l’utilisateur

Avision Inc.Manuel de l’utilisateur

Marques dé posé es Microsoft est une marque déposée aux Etats-Unis de Microsoft Corporation. Windows, Windows Vista, Windows 7 et Windows 8, Windows 10, Windows 11 sont des marques de Microsoft Corporation. Les autres marques et produits cités sont des marques déposées ou des marques de leurs propriétaires respectifs. Droits d’auteurs Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrite, stockée dans un système d’archivage, ou traduite dans n’importe quelle langue ou n’importe quel langage de programmation, sous n’importe quelle forme ou par n’importe quels moyens, électroniques, mécaniques, magnétiques, optiques, chimiques, manuels, ou autres, sans la permission par écrit de Avision Inc. Le matériel scanné par ce produit peut être protégé par des lois gouvernementales et autres règlements, tel que lois de droits d’auteur. C’est l’unique responsabilité de l’utilisateur de se conformer à de telles lois et règlements. Garantie Les informations contenues dans ce document sont sujettes à des modifications sans préavis. Avision ne fait pas de garantie de n’importe quel genre en ce qui concerne ce matériel, y compris, mais sans limitations, la garantie impliquée de convenance dans un but déterminé.Manuel de l’utilisateur iii

Avision décline toute responsabilité pour toute erreur contenue ci-après, ou pour tout dommage accessoire ou indirect résultant de la fourniture, performance, ou utilisation de ce matériel.

Déclaration d’information de conformité de la Commission fé dé rale des communications (FCC)

Le produit a été testé et s'est révélé conforme aux limites définies pour un appareil numérique de classe A, conformément à la section 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférences nuisibles, et (2) doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable. Les limites de classe A définies par la FCC sont conçues pour apporter une protection raisonnable contre les interférences nuisibles quand l’équipement est utilisé dans un environnement commercial. Ce matériel génère, utilise et peut émettre de l'énergie sous forme de fréquences radio et, s’il n’est pas installé conformément aux instructions, peut provoquer des interférences nuisibles auquel cas l’utilisateur sera invité à remédier à ces interférences à ses frais.Manuel de l’utilisateur

Union Europé enne Avis Ré glementaire Les produits portant le marquage CE sont conformes avec les directives de l'UE suivantes : Directive Basse Tension 2014/35/EC Directive EMC 2014/30/EC Limitation de l'utilisation de certaines substances dangereuses (RoHS) Directive 2011/65/UE La conformité CE de ce produit est valable si il fonctionne avec l'adapteur secteur marqué CE fournit par Avision. Ce produit satisfait aux limites de classe A des exigences de sécurité EN55032 et EN55035 de la norme EN 62368-1. *This machine is certified as Class 1 LED product. Avertissement CE Ce produit appartient à la Classe A. Dans un environnement domestique, il peut provoquer des perturbations radioélectriques, auquel cas l'utilisateur devra prendre les mesures adéquates.Manuel de l’utilisateur

Evacuation dees é quipements usagé s par les utilisateurs dans les foyers privés au sein de l’Union européenne La présence de ce symbole sur le produit ou sur son emballage indique que vous ne pouvez pas vous débarasser de ce produit de la même façon que vos déchets courants. Au contraire, vous êtes responsable de l’évacuation de vos équipements usagés et à cet effet, vous êtes tenu de les remettre à un point de collecte agréé pour le recyclage des equipments électriques et électroniques usagés. Le tri, l’évacuation et le recyclage séparés de vos équipments usages permettent de préserver les ressources naturelles et de s’assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l’environment. Pour plus d’informations sur les lieux de collecte des équipments usagés, veuillez contacter votre mairie, votre service de traitement des déchet ménagers ou le magasin où vous avez acheté le produit.

Core™ 2 Duo ou supérieur Mémoire: 32-bit: 2 Go 64-bit: 4 Go Lecteur optique: DVD-ROM Port USB: Port USB 3.2 Gen 1X1 (compatible USB 2.0/1.1) Compatible Système d'exploitation: Microsoft Windows 11, Windows 10 (32-bit/64- bit), Windows 8.x (32-bit/64-bit), Windows 7Manuel de l’utilisateur

Guide de sé curité du produit Veuillez lire clairement toutes les instructions et suivre tous les avertissements et toutes les instructions avant d'installer et d'utiliser l'appareil. Les indications suivantes sont utilisées dans ce document pour éviter tout risque d'accident ou de dommage pour vous et/ou pour l'appareil. AVERTISSEMENT Indique des situations potentiellement dangereuses qui, si les instructions ne sont pas suivies, peuvent entraîner la mort ou des blessures graves. ATTENTION Indique une situation potentiellement dangereuse qui, si les instructions ne sont pas suivies, peuvent entraîner des blessures mineures ou modérées et des dommages aux biens.

AVERTISSEMENT Utilisez uniquement le câble USB fourni avec votre appareil et évitez les abrasions, les coupures, les effilochages, les sertissages et les déformations. L'utilisation d'un autre câble USB peut entraîner un incendie, une décharge électrique ou des blessures. Placez l'appareil suffisamment près de l'ordinateur afin que le câble d'interface puisse facilement raccorder l'appareil et l'ordinateur. Ne placez ou ne stockez pas l'appareil : À l'extérieur À proximité de poussière ou de saleté excessives, d'eau ou de sources de chaleur Dans des emplacements soumis à des chocs, vibrations, températures ou humidités élevées, exposition directe du soleil, fortes sources de lumière ou changements rapides de température ou d'humidité.Manuel de l’utilisateur vii

N'utilisez jamais l'appareil avec les mains mouillées. Ne tentez jamais de démonter, modifier ou réparer l'appareil ou les accessoires de l'appareil vous-même, sauf si cela est spécifiquement expliqué dans la documentation de l'appareil. Cela pourrait entraîner un incendie, une décharge électrique ou des blessures. Débranchez l'appareil et le câble USB et faites appel à du personnel de service qualifié dans les circonstances suivantes : Du liquide est entré dans l'appareil. Un objet est entré dans l'appareil. L'appareil est tombé ou le boîtier a été endommagé. L'appareil ne fonctionne pas normalement (par ex. apparition de fumée, odeur étrange, bruit suspect, etc.) ou présente un changement brusque de performances. Avant de procéder au nettoyage, débranchez l'appareil et le câble USB. ATTENTION : Ne placez pas l'appareil sur des tables irrégulières ou penchées. Ne placez pas l'appareil sur une surface instable. L'appareil peut tomber et causer des blessures. Ne posez pas d'objets lourds sur l'appareil. L'appareil pourrait être déséquilibré et tomber. Cela pourrait entraîner des blessures. Stockez le cordon d'alimentation et le câble USB fournis hors de portée des enfants, pour éviter les risques de blessures. Conservez les sacs en plastique fournis hors de portée des enfants ou jetez-les pour éviter les risques d'asphyxie. Si vous prévoyez de ne pas utiliser l'appareil pendant une longue période, débranchez le câble USB de l'ordinateur.Manuel de l’utilisateur 1-1

Félicitations pour votre achat du scanner de documents et d'images à haute vitesse. Avec ce scanner, vous pouvez numériser vos piles de documents contenant jusqu'à 500 pages en une fois pour accroître votre productivité.

1.1 É lé ments de l'emballage

L'image suivante illustre le contenu de l'emballage. Si vous n’avez pas reçu tous les articles, contactez votre revendeur immédiatement.Manuel de l’utilisateur 1-2

1. Unité principale du scanner

2. CD (logiciel)/Guide de urd u i rapide

4. Cordon d’alimentation

1. Veuillez conserver tous les matériaux d’emballage pour

pouvoir retourner le scanner pour réparation.

2. Pour accéder à notre service de support supplémentaire,

veuillez aller sur www.avision.com pour enregistrer votre produit Avision.

1Manuel de l’utilisateur 1-3

Nom de la piè ce Fonction Extension Peut se retirer et s'ajuster à la taille du document numérisé. Curseur Largeur du papier Faites glisser le curseur [Largeur du papier] vers le BAS pour permettre au guide de s'adapter parfaitement au document. Bac à papier ADF Chargez le document dans cette pièce lors de la numérisation d'un document. Guide papier S'ajuste à la largeur des documents pour éviter que les pages numérisées soient penchées. Panneau de commande Ecran LCD : Affiche un numéro indiquant la destination du scanner en utilisant les boutons Haut/Bas. Bouton d'alimentation : Appuyez pour mettre en marche. Bouton Scan : Appuyez pour démarrer un scan. Bouton Annulation : Appuyez pour annuler le scan en cours. Guide papier Arrêtoir papier Bouton d’alimentation Guide papier Bac à papier ADF Ecran LCD avec boutons Haut/Bas Bouton de Scan Bouton d'annulation Guide papierManuel de l’utilisateur 1-4

Couverture du document Ouvrez-la pour placer le document sur la vitre. Arrêtoir papier Ajustez à la longueur des documents pour les empêcher de tomber.

Nom de la piè ce Fonction

Afficher l'état de numérisation et d'erreur. Affiche l'état du scanner et le bouton de fonction via l'application logicielle - Button Manager V2.

Utilisé pour sélectionner un élément

Appuyez sur pour lancer un scan via le V2 Button Manager du logiciel. Utilisé pour confirmer une sélection.

Appuyez pour annuler le scan en cours. Utilisé pour revenir à l'écran précédent.

Appuyez sur pour allumer l'appareil. Appuyez longuement pour éteindre l'appareil.Manuel de l’utilisateur 1-5

1.4 Vue de derriè re

Nom de la piè ce Fonction Port USB Pour se connecter à votre ordinateur. Prise d’alimentation Branchez le cordon d'alimentation à une prise de courant. Prise d’alimentation Port USBManuel de l’utilisateur 1-1

Balayage via l'application Après avoir installé le pilote du scanner et connecté le scanner à votre ordinateur, l'écran LCD suivant est affiché : Vous pouvez utiliser une application compatible TWAIN telle qu'Avision Capture Tool pour démarrer une analyse. Consultez le chapitre 4 – Utilisation de la boîte de dialogue Propriétés Avision pour savoir comment lancer une numérisation avec l'interface utilisateur TWAIN. Balayage via le bouton

1. Après avoir installé le pilote du scanner, Button Manager,

raccordé le scanner avec un USB et ouvert Button Manager, l'écran LCD affiche l’invite suivante :

2. Utilisez les touches fléchées pour sélectionner la

destination ou le n° de bouton souhaité. Vous pouvez sélectionner jusqu'à 9 destinations. Indique une connexion USB réussie Indique le n° # du bouton et le nom du boutonManuel de l’utilisateur 1-2

3. Appuyez sur (bouton Numériser), l’alimentation du

papier dans le scanner démarre et l'image numérisée est envoyée à la destination que vous avez indiquée. Consultez le chapitre 6 – Utilisation du bouton pour savoir comment appuyer sur le bouton pour effectuer une numérisation. Remarque : Si Button Manager n’a pas été ouvert, l’erreur suivante s’affiche.Manuel de l’utilisateur 1-3

Barre de statut Icô ne/ Options Indication du statut

Indique une connexion USB réussie. Setting

Sélectionnez pour accéder à plus de paramètres.

Sleep Mode Désactivez le mode veille pour que l'appareil soit toujours allumé sans qu'il soit nécessaire de le réveiller. Choix : On, Off Remarque : Lorsque le [mode veille] est désactivé, l'[Économiseur d'énergie] est désactivé. Toutefois, l'option [Arrêt automatique] n’est pas désactivée. Information Sélectionnez pour afficher les informations du scanner, y compris le scanner.Manuel de l’utilisateur 1-4

Rouleau de prise papier

Rouleau à marche inverseManuel de l’utilisateur 2-1

Protégez le scanner du soleil. Le soleil direct ou une chaleur excessive peuvent endommager l’appareil. N’installez pas le scanner dans un endroit humide ou poussiéreux. Utilisez une source d’alimentation correcte. Installez le scanner sur une surface plate et stable. Les surfaces penchées ou inégales peuvent causer des problèmes d’opération. Conservez la boîte du scanner et le matériel d’emballage pour transport.Manuel de l’utilisateur 2-2

2.2 Connecter le câble d’alimentation

Branchez la petite extrémité de l’adaptateur d’alimentation dans la fiche d’alimentation de votre scanner. Insérez l’autre extrémité dans une prise de courant appropriée.Manuel de l’utilisateur 2-3

Pressez le bouton Power sur le panneau avant, le voyant lumineux Power clignotera. Une fois terminé et prêt à scanner, l’indicateur lumineux s'arrêtera de clignoter et restera allumé en continue. Pour éteindre le scanner, pressez le bouton Power pendant 3 secondes, l’indicateur lumineux d’alimentation s’éteindra.Manuel de l’utilisateur 2-4

2.4 Installer les logiciels

Note: Pour assurer que votre ordinateur peut identifier le scanneur USB, installez tout d’abord le pilote du scanneur avant de connecter le scanneur à votre ordinateur. Le pilote du scanner contient les pilotes TWAIN, ISIS et WIA. Vous pouvez utiliser le scanner via l'interface TWAIN, ISIS, ou WIA. Lancez l’application logicielle d’édition d’images compatible TWAIN pour choisir une interface utilisateur TWAIN ou WIA, ou le logiciel ISIS pour choisir une interface utilisateur ISIS. Vous pouvez également lancer le scanner et l’assistant caméra de Microsoft pour utiliser le scanner via une interface utilisateur WIA.

1. Placer le CD-ROM fourni avec le scanner dans le lecteur

CD-ROM de votre ordinateur.

2. La fenêtre d’installation du logiciel apparaît à l’écran. Dans

le cas contraire, retournez dans le menu de configuration et lancez setup.exe.Manuel de l’utilisateur 2-5

Contenu de l’installation graphique: Installer Pilote du Scanner: Pour communiquer avec votre scanner, vous avez besoin d’installer le pilote du scanner. Pour vous assurer que Button Manager V2 fonctionne correctement, installez D'ABORD le pilote du scanner avant d'installer Button Manager V2. Installer le Gestionnaire de Bouton: Pour utiliser les boutons du scanner, vous devez installer le gestionnaire de bouton. Installer AVScan X: Pour numériser et organiser votre document multi-page, vous pouvez installer le logiciel d'application pour les gérer facilement et efficacement. Voir les manuels: Cliquez sur “Voir les manuels” pour visualiser ou imprimer le manuel de l’utilisateur détaillé du scanner et du gestionnaire de bouton V2.

3. Cliquez sur Installer le pilote du scanner pour installer

le pilote du scanner, puis cliquez sur Installer Button Manager V2 pour installer Button Manager V2 sur votre ordinateur.Manuel de l’utilisateur 2-6

2.5 Connecter à l’ordinateur

1. Connectez l’autre extré mité carré e du câble USB au port

USB de votre scanner. Branchez l'extrémité rectangulaire au port USB à l'arrière de votre ordinateur. Note: Le scanner est conçu avec une interface USB 3.2 Gen 1X1 pour assurer une vitesse optimale. Si votre ordinateur est livré avec un port USB 3.2 Gen 1X1, assurez-vous de connecter le scanner à votre ordinateur sur le port USB 3.2 Gen 1X1 qui se distingue par une couleur bleue à l'arrière de votre ordinateur. Le port USB

3.2 Gen 1X1 améliore la vitesse de scan et est également

compatible avec USB 2.0 et USB 1.1.

2. L’ordinateur devrait détecter un nouveau dispositif USB et

afficher le message suivant: ‘’un nouveau matériel a été détecté’’.

3. En suivant les instructions à l'écran, cliquez sur le bouton

Suivant pour continuer. Lorsque l'écran de certification apparaît, cliquez sur Continuer pour terminer l'installation.

4. Quand le dialogue est fini, appuyez sur le bouton

“terminer”.Manuel de l’utilisateur 2-7

2.6 Comment visualiser les informations dé taillé es du

1. Sur le scanner, appuyez sur (flèche vers le bas) pour

sélectionner [Plus de paramètres], puis appuyez sur bouton [Scan] pour confirmer. L'écran comprenant l'option [Information] s'affiche.

2. Sélectionnez [Information], appuyez sur bouton [Scan],

puis choisissez l'option souhaitée. Les informations liées à l’option s’affichent comme indiqué. Informations sur le scanner :

Counter Information (Informations sur le compteur) : Counter : nombre de numérisations du rouleau ADF et du rouleau inversé

Tray Adjust Information Clean ModeManuel de l’utilisateur 3-1

3.1 Placer Votre Document dans le Bac d’Alimentation

ADF Avant d’utiliser l’ADF, assurez-vous que le papier réponde aux spécifications suivantes: Les dimensions du (des) document(s) sont comprises entre 50 x 85 mm (2 x 3.3 in.) et 310 x 432 mm (12.2 x 17 in.). Le poids du (des) document(s) est compris entre 27 ~ 413 g/m

(7 et 110 lb.)- Passage direct du papier Le poids du (des) document(s) est compris entre 27 ~ 105 g/m

(7 ~ 28 lb.)- Chemin du papier U-Turn Cartes d’identité jusqu’à 1,25 mm (0,05 pouce) d’épaisseur Cartes plastiques conformes au type ISO7810 ID-1 Le (les) document(s) doit être carré ou rectangulaire et en bon état (pas de support fragile ou endommagé). Le (les) document(s) ne doit pas présenter d'ondulation, de plis, d’usure, d’encre humide ou de perforation. Le (les) document(s) ne doit pas contenir d’agrafes, de trombones, de papillons adhésifs. En l’absence de document, la vitre doit être maintenue propre.Manuel de l’utilisateur 3-2

Aé rer Votre Document Pour éviter les chargements multiples et bourrages papier, agitez vos documents et alignez les bords supérieurs avant de les insérer dans le scanner.

1. Tenez les deux extrémités des documents et agitez-les

2. Tournez les documents à 90 degrés et agitez-les de la

3. Alignez les bords des documents en tapotant le bas de la

pile contre le dessus de la table. Faites pivoter la pile de 90 degrés et répétez.Manuel de l’utilisateur 3-3

1. Dépliez l'alimentation en documents et son extension.

2. Dépliez le bac de sortie et soulevez l'arrêtoir de papier.Manuel de l’utilisateur

3. Ajustez le guide du papier pour maintenir votre

document multipages.

4. Placez votre document avec la partie comportant le

texte dirigée vers le bas sur le Bac d’Alimentation ADF.Manuel de l’utilisateur 3-5

5. Alignez les deux côtés du document avec les guides

6. Pour numériser du papier au format A3, tirez

l'extension du magasin d'entrée et du réceptacle de sortie comme indiqué. Chargez la pile de documents orientée vers le haut avec le haut des pages dirigées vers le chargeur. (Poids ADF:<7 kgs)Manuel de l’utilisateur 3-6

3.1.1 Lors de la numérisation d'un lot de documents de

différents poids et tailles Lors de la numérisation d'un lot de documents de différents poids et tailles, veillez à suivre ces lignes directrices pour éviter une image inclinée ou un bourrage papier :

1. Alignez les documents avec le BORD SUPÉRIEUR en

premier dans la séquence de papier, du plus grand au plus petit.

2. Si deux pages sont de la même taille mais d'un poids

différent, arrangez-les en séquence de poids, du plus lourd au moins lourd.Manuel de l’utilisateur 3-7

3. Alignez les bords des documents en appuyant sur le bas

de la pile contre le dessus de la table.

4. Centrez ces pages dans le chargeur de documents et

veillez à ce que les bords de la page la plus grande touchent légèrement le guide papier.Manuel de l’utilisateur 3-8

3.2 Spé cifier le nombre de feuilles chargé es dans le

magasin d'entré e Vous pouvez spécifier le nombre de feuilles chargées dans le magasin d'entrée pour réduire le temps de levée du magasin d'entrée. Pour spécifier le nombre de feuilles via le panneau de commande,

1. Sur le panneau du scanner, appuyez sur (la flèche vers

le bas) pour sélectionner [Plus de paramètres] et appuyez sur le bouton [Numé riser] (scan) pour confirmer. L'écran suivant s'affiche.

2. Utilisez ou pour sélectionner [Ré glage du bac]

puis appuyez sur [Numériser] pour confirmer. Les options suivantes sont affichées.

3. Utilisez les touches Haut et Bas pour sélectionner le nombre

de votre choix. Choix : 50, 125, 250, 375, 500 feuilles (par dé faut).

4. Appuyez sur le bouton [Scan] (Numériser) pour confirmer

votre sélection et revenir à l'écran opérationnel principal.

Vous pouvez spécifier le nombre de feuilles via la boîte de dialogue Propriétés de la numérisation depuis l'interface utilisateur TWAIN. (Voir l'onglet Papier au chapitre 4)Manuel de l’utilisateur 3-10

3.3 Vérifier l’installation de votre scanner

Pour vérifier si l’installation de votre scanner est correcte, Avision fournit un programme de test utile appelé Avision Capture Tool. Avec cet outil, vous pouvez effectuer de simples scans et visualiser les images capturées. D’autre part, cela vous aide à terminer votre scan à une certaine rapidité. La procédure suivante décrit comment vérifier l’installation de votre scanner. Si l’installation n’est pas correcte, veuillez revoir la section précédente pour vérifier si le câblage et le pilote du scanner ont été installés correctement. Avant de commencer, assurez-vous que le scanner est activé.

1. Sélectionnez Démarrer>Programmes>Avision xxx

Scanner>Avision Capture Tool (xxx : Modèle de Scanner). La boîte de dialogue Sélectionner le Modèle de Scanner apparaîtra.

2. Sélectionnez votre type de pilote et votre modèle de

scanner et cliquez OK. La boîte de dialogue suivante Avision Capture Tool apparaîtra.Manuel de l’utilisateur 3-11

3. Choisissez votre format de fichier dans la liste déroulante

Format de Fichier. (Le format par défaut est JPEG, d’autres choix inclus TIFF, GIF, et BMP.)

4. Entrez le nom de dossier et nom de fichier dans la boîte

Chemin de Fichier. (Le chemin par défaut est C :\Documents and Settings\User Name\My Documents\My Scan\Image.) Remarque : Si vous ne voulez pas enregistrer l’image scannée, désélectionner le bouton Enregistrer puisque Enregistrement Activé est sélectionné par défaut. Dans ce cas, la vue miniature sera désactivée. Ensuite, après avoir visualisé toutes les images scannées, seule la dernière restera à l’écran.

5. Cliquez le bouton Configurer ( ) ou choisissez

Configurer dans le menu Fichier pour faire apparaître la boîte de dialogue Propriétés du Scanner. Configurer Taille Réelle Ajuster Page Scanner Enregistrer Format de Fichier Chemin de FichierManuel de l’utilisateur 3-12

6. Dans la Boîte de Sélection d’Image, choisissez votre type

d’image pour votre image scannée. (Le type par défaut est Avant N&B) Si vous avez un scanner duplex, choisissez Avant et Arrière pour scanner les deux côtés de votre document.

7. Cliquez OK pour quitter la boîte de dialogue Propriétés du

Scanner. (Pour avoir plus de détails sur la boîte de dialogue Propriétés du Scanner, veuillez consulter le chapitre ultérieur, Utiliser la boîte de dialogue Propriétés du Scanner.)

8. Placez votre document face vers le bas sur la vitre ou face

vers le haut dans le chargeur de document auto.

9. Dans la boîte de dialogue Validation du Scan, cliquez le

bouton Scanner ( ) ou choisissez Scanner dans le menu Fichier.

10. Le document sera scanné et affiché dans l’écran Validation

du Scan. Après que les images scannées aient été affichées, la vérification de l’installation de votre scanner est terminée.

Boîte de sélection d’imageManuel de l’utilisateur 3-13

11. Vous pouvez voir l’image scannée à l’aide du bouton

Ajuster Page ( ) ou Taille Réelle (100%) ( ) dans la barre d’outils Affichage sur le côté droit.

12. Cliquez Fermer la boîte ou Quitter dans le menu Fichier

pour quitter Avision Capture Tool. Vue Ajuster Page Vue MiniatureManuel de l’utilisateur 3-14

3.4 Un coup d’œil à l’interface utilisateur

onglets Choix : Image, Compression, Modifications des couleurs, Papier, Détection multi-alimentation, Prévisualisation, Options, Paramètres, Informations.

Choisissez le type d’image et la face du document à numériser.

Ajustez le niveau de luminosité de -100 à +100.

Ajustez le niveau de contraste de -100 à +100.

Déterminez la qualité de l’image numérisée. La norme dans l’industrie est de 200 ppp.

Inverse les couleurs de votre image numérisée.

numé risation Choix : Introducteur automatique, Verre, Automatique (varie selon le modèle du scanner)

Restaure toutes les valeurs des onglets à leur valeur par défaut de sortie d’usine.

8Manuel de l’utilisateur 4-1

4. Utilisation de la boîte de

La boîte de dialogue Propriétés du scanner vous permet de configurer les paramètres du scanner. Elle est constituée de plusieurs fenêtres à onglets qui seront chacune d'entre elles décrites dans ce chapitre Remarque : Dans ce chapitre, toutes les options sont disponibles sur la base d'un scanner recto-verso. Si vous avez acheté un scanner recto (un côté), toutes les options sont disponibles seulement pour un seul côté.

La boîte de dialogue Proprié té s du scannerManuel de l’utilisateur 4-2

4.1 Boutons de la boîte de dialogue Proprié té s du

scanner Les boutons de la boîte de dialogue Proprié té s du scanner Boutons Description Par dé faut Cliquez sur le bouton Par dé faut, les paramètres d'usine par défaut apparaîtront sur chaque onglet. Annuler Cliquez sur le bouton Annuler pour quitter la boîte de dialogue Propriétés du scanner.Manuel de l’utilisateur 4-3

Le tableau suivant montre les paramètres par défaut : Nom de l'onglet Paramè tres par dé faut Image Image：N et B avant Binarisation：Seuil dynamique Résolution：200 dpi Inverser：Noir sur blanc Source de numérisation：Bac d'alimentation de documents automatique Seuil：Aucun Luminosité：Aucun Contraste：Aucun Compression Aucun Abandon de couleur Aucun Papier Rognage：Automatique Correction de désalignement : Oui Orientation : Portrait Sur-numérisation：0.00 Unité：Pouce Dé tection d'alimentatio n multiple Aucun Aperçu Aucun Options Degrés de rotation：Aucun Suppression de page vide ：Aucune Remplissage de bordure：Blanc，0 mm Options de contrôle d'image：Aucun Paramè tre Activer l'économiseur d'énergie：Activer, 15 minutes après la dernière action de numérisation Afficher la progression de la numérisation : Oui Afficher un message d'avertissement : Oui Enregistrer les paramètres après la fermeture : Oui d’impression L'onglet Dispositif d’impressionManuel de l’utilisateur 4-4

4.2 Afficher ou masquer des onglets

La boîte de dialogue [Propriété s du scanner]s'affiche avec trois onglets de base par défaut : Image, Paper (Papier) et Informations. Pour afficher plus d'onglets, cliquez sur l'icône [Proprié té s du scanner] pour accéder à plus de paramètres de numérisation. Pour afficher plus d'onglets,

1. Cliquez sur l'icône [Proprié té s du scanner] ( ) dans le

coin supérieur gauche, et choisissez [Tab (Onglet)] pour afficher les noms d'onglets. Les onglets disponibles comprennent Compression, Color Dropout (Modifications des couleurs), Preview (Prévisualisation), Rotation, Separation (Séparation), Multi-Feed (Multi-alimentation), Options, Settings (Paramètres), Information (Informations). (Remarque : les options dépendent du modèle de scanner.)

2. Choisissez l'onglet que vous souhaitez afficher. L'onglet

sélectionné s'affichera avec une encoche puis sera affiché dans la boîte de dialogue [Propriété s du scanner].

3. Pour accéder aux paramètres, cliquez sur l'onglet

sélectionné en haut de la boîte de dialogue [Proprié té s du scanner]. La page de l'onglet sélectionné s'affichera. Pour masquer une fenêtre d'onglets,

1. Cliquez sur l'icône [Proprié té s du scanner] ( ) dans

le coin supérieur gauche, et choisissez [Tabs (Onglet)] pour afficher les noms d'onglets.

2. Choisissez l'onglet que vous souhaitez masquer. L'onglet

sélectionné sera alors masqué dans la boîte de dialogue [Proprié té s du scanner]. Remarque : Les onglets [Image], [Papier ] et [Information] ne peuvent pas être masqués, car ils sont préprogrammés pour être affichés par défaut.Manuel de l’utilisateur 4-5Manuel de l’utilisateur 4-6

L'onglet Image vous permet de choisir le côté recto et (ou) le côté verso de votre document, le type d'image, et de définir plusieurs paramètres de numérisation de base. Remarquez qu'excepté pour la résolution, vous pouvez définir des paramètres de numérisation individuels pour le côté recto et le côté verso. Par exemple, tous les paramètres dans l'onglet Image, l'onglet Compression, l'onglet Abandon de couleur peuvent être définis individuellement pour le côté recto et verso. Cependant, les paramètres dans l'onglet Papier, l'onglet Option, et l'onglet Paramètre doivent être les mêmes pour le côté recto et verso.

La boîte de dialogue de l'onglet ImageManuel de l’utilisateur 4-7

4.3.1 La boîte Sé lection d'image

La boîte Sé lection d'image inclut le type d'image et l'option de côté de document. Si vous désirez scanner à la fois le côté recto et le côté verso du votre document couleur, vous pouvez cocher simultanément Couleur avant et Couleur arrière. Remarquez que les options varient en fonction du type de scanner.

Exemple 1：Numé riser un document à deux cô té s, les deux cô té s en couleur

Manuel de l’utilisateur 4-8

Exemple 2：Numé riser un document en couleur à deux cô té s, un en N et B, l'autre en couleur

Type d'image Description Couleur Choisissez la couleur si vous voulez numériser une image en couleur pour votre original en couleur. Gris Choisissez image Grise si votre original contient des ombres de gris. N et B Choisissez N et B si votre original contient seulement du texte, des dessins au crayon ou à l'encre..

Manuel de l’utilisateur 4-9

Dé tection Auto Couleur Recto / Verso: Cliquer afin de détecter et numériser automatiquement le recto ou le verso du document couleur dans le mode image en couleur. Si le document est en couleur, le scanner numérisera automatiquement le document vers une image en couleur. Si le document n'est pas en couleur, il est possible de choisir la sortie entre Noir et Blanc ou Gris depuis le menu “Document sans couleur”. Cette option est pratique lorsque vous devez numériser un document mixte, en couleur et sans couleur. Remarque : Si vous sélectionnez la détection Auto Couleur Recto / Verso, il n’est pas possible de spécifier le mode image de la page verso, et vice versas. Modes de dé tection automatique des couleurs : Si [Dé tection automatique couleur recto/verso] est sélectionné, ses modes sont affichés. Les choix comprennent Normal, Ignorer couleur papier. Pour le papier sur fond coloré comme les factures, le fait de choisir [Ignorer couleur papier] va automatiquement enlever le fond coloré et améliorer la précision de détection.

Normal Ignorer couleur d'arriè re- plan unieManuel de l’utilisateur 4-10 Sensibilité de la dé tection automatique des couleurs Si vos documents contiennent un texte monochrome et peu des couleurs claires et pâles, vous ne voulez pas qu'elles soient reconnues comme images couleurs, afin de réduire la taille du fichier, vous pouvez réduire la valeur de sensibilité en déplaçant la barre sur la gouche . Ces images seront détectées comme monochromes. Les plages de valeur sont entre 1 et

100. La valeur par défaut est 37.

Sensibilité : 1 (Reconnu comme une image en couleur) Sensibilité : 100 (Reconnu comme une image en noir et blanc)Manuel de l’utilisateur 4-11

Mê mes ré glages pour les deux cô té s : Cliquez pour appliquer les mêmes réglages de numérisation aux deux côtés de vos documents. Après avoir coché cette option, tous les réglages que vous avez modifiés seront automatiquement appliqués au recto et au verso. Par exemple, si vous choisissez une résolution idéale de 300 dpi, ce réglage sera appliqué au recto et au verso de votre document.Manuel de l’utilisateur 4-12

4.3.2 Autres options d'image

Binarisation C'est le processus de convertir une image en niveau de gris ou en couleur en une image bitonale. Il existe plusieurs méthodes pour effectuer cette conversion. Options: Seuil dynamique, Traitement fixé , Demi-ton 1~5, Erreur de diffusion. Seuil dynamique : Sélectionner Seuil dynamique permet au scanner d'évaluer dynamiquement chaque document pour déterminer la valeur du seuil optimal pour produire l'image de meilleure qualité. Ceci est utilisé pour numériser des documents mélangés contenant du texte pâle, un arrière-plan ombré, ou un arrière-plan en couleur avec un seul paramètre. Si Seuil dynamique est sélectionné, Seuil, Luminosité, et contraste ne sont pas disponibles. Seuil dynamique (AD) : Sélectionnez Seuil dynamique (AD) pour exécuter le mode optimisé de la fonction Seuil dynamique. Cependant, utiliser ce mode peut ralentir votre vitesse de numérisation. Sensibilité du seuil dynamique Vous pouvez parfois scanner des images contenant des petits points ou des mouchetures. Pour enlever ces traces, augmentez la valeur de sensibilité en déplaçant la barre vers la droite. La plage des valeurs est entre 1 et 30. La valeur par défaut est 20.Manuel de l’utilisateur 4-13

Traitement fixé : Utilisé pour le noir et blanc et autres documents à fort contraste. Un niveau unique est défini pour déterminer la transition noir et blanc. Le seuil est programmable sur la plage de densité complète. Traitement fixé définit le Contraste à 0. Si Traitement fixé est sélectionné, Contraste n'est pas disponible. Demi-ton : En plus des affichages noir et blanc, le demi-ton permet d’obtenir une image avec une teinte légèrement grise en utilisant des points de tailles différentes. Les images à demi-ton ressemblent à l'image décrite dans le journal. Les options incluent Demi-ton 1, Demi-ton 2, Demi- ton 3, Demi-ton 4 et Demi-ton 5. Erreur de diffusion : Erreur de diffusion est un type de demi-ton. Erreur de diffusion permet d’obtenir une bonne texture d’image et facilite la lecture du texte sur les images par rapport à Demi-ton.

Image à demi-tonManuel de l’utilisateur 4-14

Image d’erreur de diffusion

Normal Seuil dynamique (AD)Manuel de l’utilisateur 4-15

Seuil Utilisé pour convertir une image en niveau de gris en une image bi-tonale. La valeur s'étend de 0 à 255. Une valeur de seuil basse produit une image plus claire, et peut être utilisée pour adoucir des arrière-plans et une information subtile, non nécessaire. Une valeur de seuil élevée produit une image plus sombre, et peut être utilisée pour aider à rehausser des images ternes. Ajustez le paramètre de seuil en faisant glisser la barre du curseur de Seuil à gauche ou à droite pour obtenir le paramètre de seuil désiré.

200 dpi, Seuil : 50, Luminosité : 0

200 dpi, Seuil : 100, Luminosité : 0Manuel de l’utilisateur 4-16

Gris Type de document: Choix: Normal, Photo, Document Vous pouvez choisir parmi trois types de document lorsque vous choisissez Gris comme le type d’image pour votre document scanné. Choix : Normal, Photo, Document Document: Choisissez Document si votre document original contient seulement du texte ou un mélange de texte et de graphiques, car ce réglage est optimal pour les documents d’affaires normaux. Lorsque vous utilisez Document, seulement Limite peut être ajusté. Photo : Choisissez Photo si votre document original contient une photo, pour recréer votre photo avec une échelle de gris vive. Lorsque vous utilisez Photo, la Limite et le Contraste ne peuvent pas être ajustés. Normal : Lorsque vous utilisez Normal, la Limite, la Luminosité et le Contraste peuvent être ajustés. Threshole (Limite) : Les valeurs sont entre 0 et 255. La valeur par défaut est 230. Une valeur basse pour la limite donnera une image plus claire, et ceci peut être utilisé pour réduire le fond et les informations inutiles. Une haute valeur pour la limite donnera une image plus foncée, et ceci peut être utilisé pour améliorer des images trop claires. Ajustez la valeur de la limite en faisant glisser la barre défilante Threshole (Limite) vers la gauche ou la droite pour obtenir la valeur de limite désirée.Manuel de l’utilisateur 4-17

Document (Limite: 230)Manuel de l’utilisateur 4-18

Luminosité Ajuste la luminosité ou l'obscurité d'une image. Plus la valeur est importante, plus l’image est lumineuse. Faites glisser le curseur à droite ou à gauche pour augmenter ou diminuer la luminosité. La plage s'étend de -100 à +100. Contraste Ajuste la plage entre les ombres plus sombres et les ombres plus claires dans l'image. Plus le contraste est élevé, plus le niveau de gris est différent. Faites glisser le curseur à droite ou à gauche pour augmenter ou diminuer le contraste. La plage s'étend de -100 à +100.

Luminosité : -50 Luminosité : 0 Luminosité : +50

Contraste : -50 Contraste : 0 Contraste : +50Manuel de l’utilisateur 4-19

Ré solution Un bon contrôle de la résolution donne un bon détail d'une image qui est numérisée. La résolution est mesurée en points par pouce (dpi). Normalement, plus le nombre de dpi est élevé, plus la résolution et la taille du fichier sont grandes. Sachez qu'une résolution plus importante prend plus de temps à numériser, et plus d'espace sur le disque pour la numérisation de l'image. Pour information, une image en couleur de taille A4 numérisée à 300 dpi en mode Couleurs vraies prend environ 25 Mo d'espace sur le disque dur. Une résolution plus élevée (signifie généralement plus de 600 dpi) est uniquement recommandée quand vous devez numériser une petite surface en mode Couleur vraie. Choisissez une valeur de résolution dans la liste déroulante. La valeur par défaut est 200 dpi. Les résolutions disponibles sont 75, 100, 150, 200, 300, 400 et 600. Ou vous pouvez choisir la valeur désirée en cliquant dans la case sur le côté droit de la liste déroulante et appuyez sur la touche fléchée pour sélectionner la valeur désirée et cliquez ensuite sur le bouton Ajouter pour l'inclure dans la liste déroulante. Hinweis: Wenn ein Drucker oder MICR-Leser an den Scanner angeschlossen ist, ist eine Auflösung bis 300 dpi möglich.Manuel de l’utilisateur 4-20

Inverser Inverse la luminosité et les couleurs dans l'image. Le paramètre par défaut est noir sur un fond blanc. Le mode Inverser est blanc sur un fond noir. Pour les images en couleur, chaque pixel sera changé en sa couleur complémentaire à la commande Inverser.

Blanc sur noirManuel de l’utilisateur 4-21

numé ri sation Choix: Bac d'alimentation de documents automatique : Utilisé pour numériser plusieurs pages. A plat : Utilisé pour numériser une seule page. Par exemple, les pages de coupures de presse, papiers avec plis ou spirales. A plat (livre) : Utilisé pour numériser plusieurs pages intérieures d'un livre. Automatique : Permet au scanner de définir automatiquement sa source de numérisation. Si Automatique est sélectionné et qu'il y a un document à la fois dans le bac d'alimentation de documents automatique (ADF) et à plat, alors la source de numérisation sera automatiquement définie sur ADF. Si Automatique est sélectionné et qu'il y a seulement un document à plat, alors la source sera définie sur A plat. Fusionner le recto et le verso en une seule image: Fusionner le recto et le verso en une seule image : Si vous possédez un scanner à chargeur recto/verso avec plateau d’entrée frontal, il est possible de numériser un document A3 grâce à une méthode innovante. Ainsi, pliez le document A3 au format A4 et chargez-le dans le plateau frontal. Choisissez l’option “Fusionner le recto et le verso" du menu Source de numérisation et le scanner sera capable de numériser les deux côtés du document et de fusionner les deux images A4 en une seule image A3.Manuel de l’utilisateur 4-22

Note : Cette fonction doit être utilisée avec une feuille de transport. En ce qui concerne la façon de charger un document avec une feuille de transport, reportez-vous à la Section 4.6.2, sélection d'autres papiers. Remarque : Choisissez [Merge Two Sides (Fusionner deux faces)] dans l'option [Scan Source (Source de numé risation)] de l'onglet [Image (Image)] ; ensuite le scanner est capable de numériser les deux faces de votre document et de les fusionner en une seule image. Remarque : Lorsque l’option “Fusionner le recto et le verso en une seule image” est sélectionnée, les fonctions de découpage ou de chargement multiple seront désactivées. Cette fonction est à présent disponible dans le chargeur automatique de documents. Néanmoins, il n’est possible de passer qu’une seule page à la fois. Si “Fusionner les deux faces en une image” est sélectionné, un choix est disponible, comprenant “Fusionner horizontalement”, “ Fusionner verticalement ”, “ Fusionner verticalement (Retourner verso)”. Si le verso de votre document est à l’envers, choisissez “Fusionner verticalement (Retourner verso)” pour retourner le verso automatiquement de 180 degrés et le fusionner.

Remarquez que les options varient en fonction du type de scanner. Recto Verso Recto Verso Fusionner verticalement Fusionner horizontalementManuel de l’utilisateur 4-23

Corresponda nce des couleurs Le but de la Correspondance des couleurs est d'obtenir la couleur exacte. Cette option utilise les paramètres par défaut (profil ICC) pour ajuster les couleurs de l'image. Choix : Aucune, Document, Photo Aucune : Choisissez "Aucune" pour désactiver cette fonction. Document : Choisissez "Document" si votre original contient purement du texte ou un mélange de texte et de graphiques car il s'agit du réglage optimal pour les documents professionnels ordinaires. Photo : Choisissez "Photo" si votre original contient des photos à reproduire avec des couleurs vives.

Aprè s Correspondance des couleursManuel de l’utilisateur 4-24

4.3.3 Numé riser des images en couleur

Les options suivantes sont disponibles pour numériser des images en couleur. Luminosité Contraste Résolution Inverser

4.3.4 Numé riser des images en niveau de gris

Les options suivantes sont disponibles pour numériser des images grises. Luminosité Contraste Résolution Inverser

4.3.5 Numé riser des images N et B

Les options suivantes sont disponibles pour numériser des images en N et B. Binarisation (Seuil dynamique) Résolution Inverser

Binarisation (Traitement fixé) Seuil Luminosité Résolution InverserManuel de l’utilisateur 4-25

La boîte de dialogue Propriétés du scanner vous permet de changer et d'enregistrer vos scans fréquemment utilisés en profils. Vous pouvez éditer ces profils en les renommant ou en les effaçant. Pour ajouter un nouveau profil,

1. Personnaliser vos paramètres. (Par exemple, modifier votre

résolution, type d’image, méthode de découpage, taille de scan, ou autres paramètres de scan.)

2. Cliquez l’onglet Image et puis choisissez “Profils” pour faire

apparaître la boîte de dialogue “Editer Votre Profil”.

3. Cliquez “Ajouter” pour entrer le nom du profil puis

choisissez "Enregistrer".

4. Le nouveau profil sera enregistré et affiché dans la boîte de

liste déroulante “Profils”.Manuel de l’utilisateur 4-26

1. À partir de la boîte de dialogue de l’onglet Image,

choisissez votre profil favorable à partir de la boîte de la liste déroulante.

2. Votre profil favorable sera immédiatement chargé et

affiché dans la boîte de dialogue Propriétés du scanner.

1. De la boîte de dialogue de l’onglet Image, cliquez “Profils”

pour faire apparaître la boîte de dialogue Editer Votre Profil.

2. Choisissez le profil que vous voulez supprimer de la liste

vous sure que vous voulez supprimer ce profil?” apparaît.

4. Choisissez “Oui” pour supprimer ou “Annuler” pour quitter.Manuel de l’utilisateur

Pour renommer un profil,

1. À partir de la boîte de dialogue de l’onglet Image, cliquez

“Profils” pour faire apparaître la boîte de dialogue Editer Votre Profil.

2. Choisissez le profil que vous voulez renommer de la boîte

de la liste déroulante puis cliquez le bouton Renommer.

3. Entrez le nouveau nom pour le profil.

4. Choisissez “Oui” pour supprimer ou “Annuler” pour quitter.

1. Les profiles préconfigurés par défaut inclus Flatbed,

Simplex-N et B, 200 dpi, Simplex-Gris, 200 dpi, Simplex- Couleur, 200 dpi, Duplex- N et B, 200 dpi, Duplex-Gris, 200 dpi, Duplex- Couleur, 200 dpi. Si vous avez un simplex ou un scanner sheetfed, les options duplex et flatbed ne seront pas disponibles.

2. Si un paramètre d'un profil courant a été modifié, un signe

[*] sera affiché avant le nom du profil courant, par exemple, [* Duplex, Couleur, 200 dpi]. Si souhaité, cliquez sur le bouton [OK] ou [Numé riser] et une boîte de dialogue apparaîtra pour vous permettre d'enregistrer le nouveau profil.Manuel de l’utilisateur 4-28

L'onglet Compression vous permet de compresser votre image numérisée et de choisir le niveau de compression. Les images bi-tonales sont normalement compressées en utilisant le standard CCITT appelé Groupe 4 (G4). Les images en couleur et en niveaux de gris sont souvent compressées au moyen de la technologie JPEG. Déplacez le curseur de Qualité JPEG à droite ou à gauche pour augmenter ou diminuer le niveau de compression. Remarquez que plus le niveau de compression est élevé, plus la qualité de l'image sera basse. La valeur par défaut est 50%. Remarquez que la compression dépend de l'application d'édition de votre image. Si votre application d'édition d'image ne prend pas en charge le type de format de compression, alors, soit un message d'avertissement apparaîtra, soit la qualité de l'image du fichier compressé ne sera pas acceptable. JPEG (Joint Photographic Editor Group). Ce groupe a développé et prêté son nom à un standard de compression de fichiers pour les images en couleur et en niveau de gris qui est largement utilisé par les scanners et les applications logicielles. Sur les systèmes fonctionnant sous Microsoft Windows, un fichier avec une extension .jpg a normalement été compressé à l'aide de ce standard. Pour numériser des images en couleur ou grises, les compressions suivantes sont disponibles : Aucun JPEGManuel de l’utilisateur 4-29

Pour numériser des images en N et B, les compressions suivantes sont disponibles : Aucun

La boîte de dialogue de l'onglet CompressionManuel de l’utilisateur 4-30

Compression : Pour effectuer votre numérisation à une vitesse nominale, l'image numérisée est compressée par défaut pendant la transmission. Cependant, si vous souhaitez obtenir la qualité d'image la plus élevée, vous pouvez choisir de décompresser les données d'image avant la génération.

Vers l'application : Choisissez cette option si vous souhaitez compresser les données d'image et les transférer du pilote TWAIN vers l'application. Remarque Les images bitonales sont normalement compressées avec une norme CCITT appelée Groupe 4 (G4). Les images en couleur et en niveaux de gris sont souvent compressées avec la technologie JPEG. Déplacez le curseur [Image Quality] (Qualité d'image) vers la droite ou la gauche pour augmenter ou diminuer la qualité de votre image. Veuillez noter que plus la qualité d'image est élevée, plus le niveau de compression est bas. La valeur par défaut est 50 %. Veuillez noter que la compression dépend de votre application d'édition d'image. Si votre application d'édition d'image ne prend pas en charge le type de format de compression, l'image du fichier compressé aura une apparence anormale. Depuis le scanner : (Remarque: La disponibilité de la fonction varie selon le type de scanner.) Choisissez cette option si vous souhaitez compresser l'image numérisée et la transférer du scanner vers le pilote TWAIN. Choix : Non compressé, *Qualité d'image maximale (Bas niveau de compression), Qualité d'image améliorée (Niveau de compression normal), Qualité d'image normale (Niveau de compression élevé). (* : Paramètre d'usine par défaut) Image numérisée Image numérisée Scanner Pilote du scanner Application d'édition d'imageManuel de l’utilisateur 4-31Manuel de l’utilisateur 4-32

4.5 L'onglet Abandon de couleur

4.5.1 Sé lection de l'Abandon de couleur

L'onglet [Modifications des couleurs] vous permet de sélectionner vert, rouge, bleu ou une couleur de votre choix pour supprimer les détails de la couleur sélectionnée sur une image numérisée. Cette fonctionnalité est utilisée pour rendre votre texte plus net lorsque vous utilisez un logiciel d'OCR (Optical Character Recognition). Notez que cette fonction ne concerne que les images en nuances de gris, ou en noir et blanc.

La boîte de dialogue Abandon de couleurManuel de l’utilisateur 4-33

Options : Aucun, Auto, Supprimer le rouge, Supprimer le vert, Supprimer le bleu, Personnalisé - Aucun : Ne supprime aucune couleur. - Auto : Produit automatiquement l'image avec les détails de la couleur primaire supprimée. - Supprimer le rouge / Supprimer le vert / Supprimer le bleu : Produit l'image avec les détails de la couleur primaire supprimée. - Personnalisé : Indiquez la couleur que vous souhaitez supprimer en saisissant ses valeurs RVB (Rouge, Vert et Bleu) respectivement. Options avancé es : - Mode Qualité : Plage : 0~20. Par défaut : 10 Lorsque [Mode Qualité] est sélectionné, vous pouvez déterminer la couleur à supprimer à l'aide du curseur [Seuil de filtrage]. Une valeur plus faible supprime davantage de la couleur sélectionnée, alors qu'une valeur plus élevée laissera davantage de la couleur sélectionnée. - Mode Normal : Utilise un réglage optimisé pour déterminer la couleur.

Supprimer le rouge (mode normal)

Supprimer le vert (mode qualité : Seuil : 18)Manuel de l’utilisateur 4-34

Prévisualiser le résultat de suppression de la couleur : Pour prévisualiser le résultat de la suppression de la couleur, veuillez suivre ces étapes :

1. Cliquez sur l'icône [Proprié té s du scanner] ( ) dans

le coin supérieur gauche, et choisissez [Tab] pour afficher les noms d'onglets.

2. Choisissez [Pré visualisation] pour afficher l'onglet

3. Cliquez sur l'onglet [Prévisualisation] pour afficher la

page Prévisualisation.

4. Chargez votre document dans le scanner et cliquez sur

le bouton [Pré visualisation] pour obtenir une image de prévisualisation.

5. Sur l'onglet [Image], cliquez sur le mode image [Gris]

ou [Noir et blanc], puis sélectionnez [Personnalisé] sur l'onglet [Couleur à supprimer]. Un bouton [Fenêtre de prévisualisation] s'affiche.

6. Cliquez sur le bouton [Fenê tre de pré visualisation]

pour ouvrir la fenêtre [Prévisualisation] avec l'image prévisualisée.

7. Déplacez votre curseur au-dessus de l'image

prévisualisée. Votre curseur de souris se transforme maintenant en pipette.

8. Cliquez pour sélectionner une couleur que vous

9. Cliquez et maintenez votre bouton de souris pour

visualiser le résultat après avoir éliminé la couleur spécifiée. Si le résultat est satisfaisant, cliquez sur [OK] pour fermer la fenêtre de prévisualisation.Manuel de l’utilisateur 4-35

La fenêtre de prévisualisation Le résultat de la suppression de la couleur

Pour sélectionner une couleur sur la palette de couleurs,

1. Cliquez sur l'onglet

Color Dropout (Élimination de couleurs) dans la boîte de dialogue Scanner Properties (Propriétés du scanner).Manuel de l’utilisateur 4-36

2. Choisissez Gray (Gris)

ou B&W (N&B) dans la boîte Image Selection (Sélection d'image) et cliquez sur “Custom” (Personnaliser) dans le menu déroulant Color Dropout (Élimination de couleurs). La palette de couleurs apparaît.

curseur au-dessus de la palette. Le curseur se présente sous la forme d'une croix.

4. Cliquez pour choisir une couleur. Les valeurs RVB sont

changées simultanément.Manuel de l’utilisateur 4-37

L'onglet Papier vous permet de définir les valeurs associées à la sortie image (c.-à-d., Rognage automatique ou non, Zone de numérisation, Sur-numérisation, Détection d'alimentation multiple).

La boîte de dialogue de l'onglet PapierManuel de l’utilisateur 4-38

Le rognage vous permet de capturer une portion du document en cours de numérisation. Choix : Automatique, Automatique (36”), Fixé sur transport, Dé tection de fin de page (EOP), Multiple Automatique, Relatif au Document. Options Description Automatique Ajuste automatiquement la fenêtre de rognage d'après les différentes tailles de documents et aplanit automatiquement les documents déformés. Utilisez cette option pour les lots de documents de taille moyenne. Automatique (36”) Ajuste automatiquement la fenêtre de rognage d'après la longueur de document jusqu'à 36" et aplanit automatiquement les images déformées. (La longueur maximale prise en charge dépend du modèle de scanner). Remarque: La disponibilité de la fonction varie selon le type de scanner. Fixé sur transport Cette fonctionnalité vous permet de définir la surface ou la zone à numériser. Utilisez pour le traitement par lots de documents de même taille. Si vous sélectionnez cette option, vous pouvez utiliser les touches fléchées pour définir les valeurs de décalage x et y, la largeur et la longueur pour redéfinir votre zone numérisée. La fenêtre Afficher affichera le positionnement de l'image quand vous changez les valeurs.Manuel de l’utilisateur 4-39

Dé tection de fin de page Cette fonctionnalité vous permet de définir la surface ou la zone à numériser. Utiliser pour le traitement par lots de documents de même largeur mais de longueurs différentes. Si vous sélectionnez cette option, vous pouvez utiliser les touches fléchées pour définir les valeurs de décalage x et y, la largeur et la longueur pour redéfinir votre zone numérisée. La fenêtre Afficher affichera le positionnement de l'image quand vous changez les valeurs. Multiple automatique Cette option vous permet d'installer des documents de différentes tailles tels que des photos, cartes d'identité, ou cartes de visite sur le plateau (si disponible) et vous permet de créer plusieurs images découpées individuellement en un seul scan. Remarque: Pour créer correctement des images multiples, veuillez vous assuer qu'il y a au moins 12mm (0,5 pouces) d'espace entre chaque document. Relatif au Document Cette option vous permet de découper différentes zones sur vos documents et de délivrer ces images en N&B, Gris, ou Couleur séparément. Par exemple, il y a des applications qui nécessitent que vous stockiez votre document complet en N&B et une partie du document en couleur pour économiser de l’espace de stockage. C’est utile pour les documents où une photo, ou une signature apparaît dans une zone consistante du document comme un article, etc.Manuel de l’utilisateur 4-40

Les options suivantes sont uniquement disponibles quand Fixé sur transport est sélectionné. Dé calage X — la distance de l'extrémité gauche du scanner à l'extrémité gauche du bord de la zone de numérisation. Dé calage Y — la position de l'extrémité supérieure du document à l'extrémité supérieure de la zone de numérisation. Largeur — la largeur de la zone de numérisation. Longueur — la longueur de la zone de numérisation. Centre : Calcule automatiquement le décalage x pour alimentation centrée selon la taille du document sélectionnée. — redéfinissez la position de la zone de numérisation en cliquant sur la touche fléchée sur la croix tout en conservant la taille de numérisation. Afficher le résultat à partir de la fenêtre Affichage. L'option d'ajustement est disponible lorsque Automatique est sélectionné.Manuel de l’utilisateur 4-41

Ajustement — ajoute une valeur de marge positive/négative, avant/après ou vers la gauche/droite de l'image. L'ajustement est utilisé lorsque le chargeur automatique de documents est utilisé. L'ajustement réduit la possibilité d'écrêtage dans les coins sur les images inclinées. Pour définir les valeurs de réglage, utilisez les touches Haut/Bas pour sélectionner l'endroit où vous souhaitez appliquer les valeurs de réglage : Haut/Bas ou Gauche/Droite, puis sélectionnez le montant de pouces/mm/pixels à appliquer. Sélectionnez une valeur dans la gamme de 1,00 ~ -1,00.

: document originalManuel de l’utilisateur 4-42

Relatif au Document: (utilisé pour les lots de documents de taille identique) Cette option vous permet de découper différentes zones sur vos documents et de délivrer ces images en N&B, Gris, ou Couleur séparément. Par exemple, il y a des applications qui nécessitent que vous stockiez votre document complet en N&B et une partie du document en couleur pour économiser de l’espace de stockage. C’est utile pour les documents où une photo, ou une signature apparaît dans une zone consistante du document comme un article, etc. La procédure suivante décrit comment reproduire le document complet en N&B avec une portion du document (photo) en couleur.

1. Sur l’onglet Papier, choisissez “Relatif au Document” ou

“Fixé au Transport” à partir de l’option Découpage.

2. Choisissez votre taille de scan à partir de l'option Zone de

Scan. La taille de scan sélectionnée apparaîtra dans une boîte rectangulaire rouge. C’est également la taille de scan de votre document complet. (Par exemple, ISO B5. Si vous n’avez pas choisi de zone de scan et laissé la sélection sur Aucun, alors la zone par défaut sera celle maximale du scanner.)

Boîte rectangulaire rougeManuel de l’utilisateur 4-43

3. Cliquez sur l’onglet Aperçu pour afficher la fenêtre Aperçu.

Une boîte rectangulaire noire apparaît pour indiquer la taille de scan maximale que vous venez de sélectionner.

4. Cliquez le bouton Aperçu pour visualiser l’image entière en

basse résolution pour découper correctement votre zone de scan associée. Une boîte rectangulaire noire L’Image d’Aperçu Le Bouton d’Aperçu La Boîte de Sélection d’ImageManuel de l’utilisateur 4-44

5. Sélectionnez le type d’image à partir de la boîte Sélection

d’Image. L’image sélectionnée apparaît en surbrillance. (Par exemple, Couleur Avant)

6. Placez votre curseur sur la fenêtre Aperçu et cliquez sur le

bouton gauche de votre souris. Une croix apparaîtra comme illustré. Créez votre taille de scan associée en diagonale en faisant glisser le bouton gauche de la souris de façon à obtenir la taille voulue. La zone sélectionnée apparaîtra dans une boîte rouge comme illustré.

7. Vérifiez l’image en N&B à partir de la boîte Sélection

d’Image pour scanner le document complet.

8. Cliquez sur le bouton Scan pour démarrer le scan du

document en deux types et tailles d’image. (Voir le résultat ci-dessous.)

La Zone Relative CroixManuel de l’utilisateur 4-45

Le document entier en N&B La zone associée en couleur

4.6.2 Autre Sé lection de Papier

Mode feuille de support : Cochez cette option pour rogner automatiquement la fenêtre de numérisation en fonction de la taille de votre document lors de la numérisation de documents non standard (documents fragiles, de taille irrégulière) avec une feuille de support (optionnelle). Charger des documents avec une feuille de support Une feuille de support est une feuille plastique spécialement utilisée pour charger des documents non standard dans le scanner. Cela vous permet de numériser des documents ne pouvant pas l'être de façon habituelle. Les documents plus grands que A4, comme A3 et B4 peuvent être numérisés en les pliant en deux, en les insérant dans la feuille de support et en les numérisant en mode recto-verso. Vous pouvez aussi numériser des documents pouvant être endommagés facilement, comme des photographies ou des documents de taille irrégulière difficiles à charger directement, comme des coupures.Manuel de l’utilisateur 4-46

Pour numé riser un document avec une feuille de support, Pour les documents plus grands que le format A4/lettre, comme A3 a. Pliez la feuille à numériser en deux. b. Pliez la feuille fermement et aplanissez les plis. Sinon, la feuille pourrait être déformée lors de la numérisation.

1. Ouvrez la feuille de support et placez le document à

l'inté rieur. Alignez le dessus du document avec le dessus de la feuille de support (la zone imprimée). Pour les documents plus grands que le format A4/lettre, comme A3 Alignez le dessus du document avec le dessus de la feuille de support (la section imprimée) et la portion pliée sur le bord droit de la feuille de support pour que le document se place dans la feuille de support dans le coin supérieur. Pour les documents non standard Centrez votre document dans la feuille de support.Manuel de l’utilisateur 4-47

2. Chargez la feuille de support avec la section grise

(imprimée) tournée vers le bas.

3. Ajustez les guides papier à la largeur de la feuille de

support. Ajustez les guides papier de sorte à ce qu'il n'y ait pas d'espace entre les guides et la feuille de support. De l'espace entre les guides et la feuille de support peut nuire à l'alignement de la feuille de support lors de la numérisation, et déformer l'image numérisée.

4. Lancez la numérisation.

Remarque : L'option [Carrier Sheet (feuille de support)] est disponible uniquement pour les modèles prenant en charge la feuille de support. Certaines fonctions sont désactivées si vous cochez [Carrier Sheet (feuille de support)]. Cette option peut ne pas fonctionner pour certaines applications.Manuel de l’utilisateur 4-48

Zone de numé risation Choisissez la taille de papier désirée dans la liste déroulante. Ou vous pouvez sélectionner une taille de papier personnalisée en cliquant sur la boîte Zone de numé risation et en cliquant ensuite sur Ajouter pour inclure dans le choix. Choix : None US Letter- 8.5”x 11” US Legal – 8.5” x 14” ISO A4 – 21 x 29.7 cm ISO A5 – 14.8 x 21 cm ISO A6 – 10.5 x 14.8cm ISO A7 – 7.4 x 10/5 cm ISO B5 – 17.6 x 25 cm ISO B6 – 12.5 x 17.6 cm ISO B7 – 8.8 x 12.5 cm JIS B5 – 18.2 x 25.7 cm JIS B6 – 12.8 x 18.2 cm JIS B7 – 9.1 x 12.8 cm Scanner Maximum Long Page (<118”)

Long Page (<118”): Lorsque vous avez besoin de scanner des documents dont la longueur dépasse la longueur max. du scanner, veuillez choisir Long Page. Remarque : si Long Page est sélectionné, la fonction Multi-Feed Detection ne sera pas disponible. (*Les options varient en fonction du type de scanner.) Lorsque vous sélectionnez Long Page (<118”), veillez à spécifier la taille de votre document dans les champs Length (Longueur) et Width (Largeur).Manuel de l’utilisateur 4-49

Conseils lors de la numé risation de documents à longues pages :

1. Sortez l'extension du bac à papier de l'ADF.

2. Laissez assez de place autour du bac de sortie pour

empêcher le papier éjecté de tomber du bac de sortie.

3. Pour assurer les performances, définissez la résolution sur

300 ppp ou moins lors de la numérisation de documents à longue page en mode couleur et sur 600 ppp lors de la numérisation de documents à longue page en mode noir et blanc.

4. En fonction de l'environnement système, de l'application et

la taille de papier spécifiée, la mémoire peut être insuffisante pour effectuer une numérisation longue page.Manuel de l’utilisateur 4-50

Sur-numé risation Sur-numérisation vous permet d'ajouter une marge spécifique au sommet et à la base ou à droite et à gauche (Les options varient selon le type du scanner) du bord de l'image. Cela est utilisé pour réduire le risque de rognage des coins sur les images inclinées et souvent appliqué à un traitement par lots d'un document incliné à numériser dans le bac d'alimentation de documents automatique. Sélectionnez une valeur entre 0 et +5 mm. Remarquez que le résultat de la sur-numérisation ne s'affichera pas dans la fenêtre Affichage et que la disponibilité de la fonction varie selon le type de scanner. Pré -alimentation Choix : Activer/désactiver. Si l'option Activer est sélectionnée, vous pouvez définir la période après laquelle le scanner lance la pré-alimentation du papier une fois que vos documents aient été chargés dans le dispositif d'alimentation. La valeur par défaut est Désactiver. Note : La disponibilité de cette option varie selon le modèle de scanner. Dé lai de transport Définissez l'intervalle pendant lequel le scanner attend puis reprend automatiquement le balayage après l'exécution du premier travail de balayage. Si vous devez scanner plusieurs documents distincts au même réglage de balayage, cette fonction est particulièrement utile. La valeur par défaut est 0. La plage des valeurs est entre 0 et 30 secondes. Remarque: 1 Dans l'intervalle imparti, si vous chargez votre document dans le dispositif d'alimentation, le scanner lance automatiquement le balayage. 2 Si votre scanner dispose d'une option à plat et que vous placiez votre papier dessus, vous devez après le délai imparti, cliquer sur le bouton Scanner de l'inteface utilisateur TWAIN pour lancer le balayage.Manuel de l’utilisateur 4-51

Position du magasin : Spécifiez le nombre de feuilles chargées dans le magasin papier afin de réduire le temps de levée du magasin. Choix : 50, 125, 250, 375, 500 feuilles (par dé faut). Ré glage du fond Cette option vous permet de configurer votre arrière-plan de numérisation. Choix : Fond blanc, Fond noir. Remarque : Pour un scanner feuille à feuille avec un chargeur automatique de documents, cette option n'est actuellement disponible que dans le mode "Rognage auto". Pour un scanner à plat, cette option est disponible soit dans le mode "Rognage auto" soit dans le mode "Fixe pour transport". Pour plus de détails sur le choix du mode "Rognage auto" ou "Fixe pour transport", veuillez vous référer à la section 4.5.1, Rognage.

Fond blancManuel de l’utilisateur 4-52

Fond noirManuel de l’utilisateur 4-53

Détection d'alimentation multiple vous permet de détecter les documents superposés qui passent par le bac d'alimentation de documents automatique. L'alimentation multiple est habituellement provoquée par des documents agrafés, de l'adhésif sur des documents, ou des documents chargés électrostatiquement. Remarque : La disponibilité de la fonction varie selon le type de scanner.Manuel de l’utilisateur 4-54

Dé tection de longueur supplé mentaire Détection de longueur supplémentaire vous permet de définir la longueur du document multi-alimenté. Cette valeur indique la longueur supplémentaire dépassant votre zone de numérisation. La fenêtre Affichage affichera la taille du document lorsque vous changez la valeur. Une valeur de 0 indique pas de détection de longueur supplémentaire. La Détection de longueur supplémentaire est utilisée au mieux lorsque vous numérisez des documents de même taille dans le bac d'alimentation de documents automatique. Dé tection Ultra Sonique La détection Ultra Sonique vous permet de configurer le chevauchement de documents par la détection de l’épaisseur du papier entre les documents. Ultrasonic Detection allows you to set overlapped document by detecting paper thickness between documents. Choix : Gauche, Milieu, Droite Spécifiez la zone d'un document dans laquelle vous souhaitez activer la détection de pages multiples grâce aux capteurs à ultrasons.

DroiteManuel de l’utilisateur 4-55

Sensibilité (Détection par ultrasons) : Réglez le niveau de sensibilité de la détection d'alimentation multiple par des capteurs à ultrasons. Choix : Automatique (adaptée à un document normal), Faible, Moyenne, Élevée. Par exemple, choisissez [Élevée] lorsque vous devez numériser une pile de papier fin (par ex. : 28 g), choisissez [Moyenne]/[Faible] lorsque vous devez numériser une pile de papier épais (par ex. : 128 g).

Arrê ter la numé risation aprè s une alimentation multiple - Si cette option n'est pas sélectionnée, le scanner continue à numériser le document entier bien qu'une alimentation multiple soit détectée. Une fois que le document entier a été numérisé, une boîte de dialogue d'alimentation multiple apparaît pour indiquer le numéro de la page pour laquelle une alimentation multiple a été détectée et qui doit être numérisée à nouveau. - En cas de sélection, les options suivantes sont affichées. Arrê ter : En cas de sélection, le scanner arrête la numérisation après avoir détecté une alimentation multiple. Aucune autre boîte de dialogue n’est affichée. Demander : En cas de sélection, l’image de la page qui a été détectée comme alimentation multiple est affichée et trois options sont proposées.Manuel de l’utilisateur 4-56

Continuer la numé risation : Si l’image de la page à alimentation multiple est acceptable, sélectionnez [Continuer la numé risation] pour continuer la numérisation des pages restantes. Continuer la numé risation (Abandonner l’image) : Si l’image de la page à alimentation multiple n’est pas acceptable, sélectionnez [Continuer la numé risation (Abandonner l’image)] pour numériser les pages restantes, cependant la page à alimentation multiple sera ignorée et vous devrez numériser à nouveau la page. Arrê ter la numé risation : Le scanner arrête les numérisations. Enlevez les pages restantes dans le scanner. Enlevez les agrafes ou les rubans adhésifs sur votre document. Ou éventez votre document et numérisez à nouveau les pages restantes.

Alarme sonore en cas de chargement multiple Si un fichier wav. est ajouté, le scanner émettra une alarme sonore si un chargement multiple est détecté sans afficher de message d’avertissement.Manuel de l’utilisateur 4-57

Comment ajouter une alarme sonore:

1. Cliquez sur le bouton Parcourir sur le côté droit de l'icône

du haut-parleur. La boîte de dialogue Ouvrir apparaît:

2. Choisissez votre fichier wave.

3. Cliquez sur le bouton Ouvrir. Le fichier wave est ajouté.

Unité s Définit le système de mesure principal. Pouces, millimè tres, et Pixels sont disponibles. Dé tection d'agrafes La fonction Détection d'agrafes interrompt automatiquement le processus de numérisation lorsqu'une agrafe non enlevée est détectée. Si elles ne sont pas détectées, les agrafes peuvent causer des erreurs qui compromettent le document, entraînent des bourrages ou endommagent l'appareil. Le scanner possède des capteurs des deux côtés de la fente d'alimentation afin de détecter les erreurs d'alimentation lorsque le document avec agrafe est soulevé. Remarque : Les coins du document à charger vers le chargeur ne peuvent pas être détectés avec précision car ces coins du document ne sont pas soulevés assez haut pour être détectés.Manuel de l’utilisateur 4-58

Détecteurs d'agrafes

Indique les zones indétectables.

Indique les zones détectables.Manuel de l’utilisateur 4-59

L’onglet Aperçu vous permet de visualiser (un scan faible résolution) votre image avant le scan final. Cette visualisation de l’image vous permet d’allouer la zone de scan. Vous pouvez choisir votre zone de scan en utilisant le menu déroulant “Zone de Scan” ou en plaçant votre curseur sur la fenêtre d’affichage et en le faisant glisser diagonalement sur la fenêtre d’affichage. Un rectangle rouge indiquera alors la zone sélectionnée. Remarque: Si vous choisissez “Découpage Automatique” sur l’onglet “Papier”, la sélection d’une zone de scan sur l’onglet Aperçu n’est pas autorisée.

L’onglet AperçuManuel de l’utilisateur 4-60

4.9 L'onglet Optimisation

L'onglet Optimisation vous permet de définir des paramètres de traitement d'image supplémentaires.

La boîte de dialogue de l'onglet OptionsManuel de l’utilisateur 4-61

Suppressio n des orifices de perforation Vous pouvez éliminer les orifices de perforation de l’image finale si vous numérisez un document présentant ce type de perforations. Veuillez noter que la disponibilité de cette fonction varie en fonction du modèle de votre scanner.

Les orifices de perforation ne peuvent pas ê tre supprimé s si : La résolution sélectionnée est inférieure à 150dpi L’orifice de perforation se situe très près du corps du document Les orifices de perforation ne sont pas alignés avec le bord du document La suppression des orifices de perforation est disponible lorsque la fonction «Auto Crop (Rognage auto)» est activée. Si l’option «Fixed to Transport (Fixe pour transport)», «EOP (End of Page) Detection (Détection EOP (fin de page))», « Automatic Multiple (Multiple auto)» ou «Relative to Documents (Relatif aux documents)» est sélectionnée sous la fonction de Rognage de l’onglet Paper Papier, l’option Suppression des orifices de perforation sera désactivée.

Original Image finaleManuel de l’utilisateur 4-62

Suppression de l'ombre Lorsque «À plat» est sélectionné dans l'option «Source de numé risation» de l'onglet «Image», l'option «Suppression de l'ombre» est activée. Cliquez pour supprimer l'ombre sur le dos du livre lors de la numérisation du livre.

Avant Aprè sManuel de l’utilisateur 4-63

Traitement en arriè re-plan : L'option [Traitement en arriè re-plan] vous permet d'adoucir la couleur de fond ou de la supprimer pour rendre l'image plus claire. Cette option est particulièrement utile pour les documents avec des formulaires en couleur, comme les factures. Options : Aucun (par dé faut), Aadoucir, Supprimer - Aucun - aucun traitement de l'arrière-plan ne sera effectué (par défaut). - Adoucir - produit des images avec une couleur de fond plus uniforme. Cette option améliore la qualité de l'image. - Supprimer - identifie la couleur de fond et la supprime. Sensibilité : Options : 0, 1, 2, 3, 4. Par dé faut : 0 - Plus la valeur est élevée, plus la couleur de fond sera conservée. Mode : Auto, Moiré Si [Adoucir] est sélectionné pour l'option [Traitement de l'arriè re-plan] , alors les choix pour l'option [Mode] comprennent Auto et Moiré. - Auto - utilise le mode préprogrammé en usine pour traiter l'adoucissement de l'arrière-plan. - Moiré – supprime les motifs de moire qui apparaissent sur le fond de l'image lors de l'impression de matériel imprimé. Si [Supprimer] est sélectionné pour l'option [Traitement de l'arriè re-plan], alors l'option [Mode] sera remplacée par [Couleur de remplissage]. Options : Blanc, Auto. - Blanc - identifie la couleur de fond et la remplace avec du blanc. - Auto - identifie la couleur de fond et la remplace avec la couleur de la plus grande zone de l'arrière-plan. Remarque : La couleur de fond des petites zones ne sera pas traitée ou supprimée.Manuel de l’utilisateur 4-64

Traitement en arriè re-plan: Aucun

Traitement en arrière-plan: Adoucir Traitement en arriè re-plan: Supprimer Couleur de remplissage: BlancManuel de l’utilisateur 4-65

Remplissage de bordure Cochez Blanc ou Noir si vous désirez ajouter une bordure blanche ou noire sur le bord de l'image numérisée. Entrez la valeur de 0 à 5 mm. La valeur par défaut est 0.

Remplissage de bordure : 5mm (Noir)Manuel de l’utilisateur 4-66

Effacer les taches Occasionnellement des petits points ou taches peuvent apparaître en arrière-plan de l'image scannée. La suppression des taches indésirables offre une image plus nette pour le traitement de l'OCR (Reconnaissance optique de caractère, ou Optical Character Recognition en anglais), et aide également à compresser la taille du fichier. Définissez les taches (également appelées bruit d'image) que vous souhaitez retirer en spécifiant le nombre (taille) et le radius (plage). L'unité de mesure est le pixel. Plus le nombre est élevé, plus le nombre de taches effacées sera important.

Avant l’enlèvement des taches (nombre: 0, radius:1)

Après l’enlèvement des taches (nombre: 22, radius:10) Remarque: Cette fonction est actuellement disponible seulement pour les images en noir et blanc. Pour scanner à la vitesse théorique, il est recommandé de définir le radius de bruit jusqu’à 10 pixels.Manuel de l’utilisateur 4-67 Suppression de lignes : Lorsque le mode d'image Noir et blanc est sélectionné, l'option «Suppression de lignes» est activée. Suppression de lignes efface les lignes sur l'image puis reconstruit les caractères afin que la précision de l'OCR (Reconnaissance optique de caractères) puisse être améliorée. Choix : Aucun, Forme, Horizontal, Vertical Aucun – le mode par défaut qui ne supprime aucune ligne. Forme – sélectionnez «Forme» pour supprimer toutes les formes dans le document. Horizontal – sélectionnez «Horizontal» puis saisissez la longueur de la ligne horizontale pour supprimer uniquement la ligne horizontale dépassant de votre longueur spécifiée. Plage de longueur : 10 mm ~ illimité Vertical – sélectionnez « Vertical» puis saisissez la longueur de la ligne verticale pour supprimer uniquement la ligne verticale dépassant de votre longueur spécifiée. Plage de longueur : 10 mm ~ illimité

Aucun Supprimer forme

Supprimer ligne horizontale (au-delà de 30 mm) Supprimer ligne verticale (au-delà de 70 mm)Manuel de l’utilisateur 4-68

L'onglet Rotation vous permet de définir les options de rotation suivantes :Manuel de l’utilisateur 4-69

Pivoter l'image Choisissez l'angle de rotation dans la liste déroulante si vous désirez pivoter l'image numérisée. Choix : Aucun, 90°CW(sens des aiguilles d'une montre), 90°CCW(sens inverse des aiguilles d'une montre), 180°, Basé auto sur contenu.

Basé auto sur contenu : Lorsque Basé auto sur contenu a été sélectionné, les images peuvent être tournées dans le sens approprié en fonction du contenu.Manuel de l’utilisateur 4-70 Automatique en fonction du contenu : Lorsque «Automatique en fonction du contenu» est sélectionné, ses modes seront activés pour vous permettre de sélectionner plus d'options. Mode : Rapide, Texte inté gral, Complexité Rapide – le mode par défaut pour vous permettre de faire pivoter des images à la vitesse la plus rapide. Texte inté gral – le mode optimisé pour les documents avec une orientation de texte mixte. Complexité – le mode optimisé, mais à la vitesse la plus lente par rapport aux modes Rapide/Texte inté gral pour les documents avec des images ou une orientation de texte complexes.

Document avec plusieurs orientations de texte Document avec arrière-plan sombre ou complexeManuel de l’utilisateur 4-71

Sé paratio n d'image En séparant une image, deux images séparées sont créées horizontalement ou verticalement. Cela peut être utile pour les documents contenant deux pages par image lorsque vous souhaitez les sauvegarder en tant que deux images séparées (une page pour chaque image). Choix : Aucune, Horizontale, Verticale. La valeur par défaut est Aucune. Horizontale : Divise une image pour obtenir une moitié supérieure et une moitié inférieure. Verticale : Divise une image pour obtenir une moitié droite et une moitié gauche.

Sé paration verticaleManuel de l’utilisateur 4-72

Rotation du cô té tourné Cette option vous permet de sélectionner l'orientation des documents imprimés sur les deux côtés en cours d'alimentation et si “accordéon” est sélectionné, l'image du verso sera pivotée de 180 degrés. Ceci s'applique aux documents imprimés sur les deux côtés visualisés en portrait (hauteur plus grande que la largeur) mais qui sont quelquefois alimentés dans le scanner en paysage (largeur plus grande que la hauteur) ou vice versa. Dans ce cas, l'image du revers doit être pivotée encore de 180 degrés. Choix : Livre, accordé on. Si “Livre” est sélectionné, l'image du revers ne sera pas pivotée. L'illustration suivante montre l'orientation du document qui doit être affiché en portrait mais qui est alimenté dans le scanner en paysageManuel de l’utilisateur 4-73

Options de contrô le d'image Cochez la boîte Miroir si vous voulez inverser le côté droit et gauche de votre image. Original

Effet MiroirManuel de l’utilisateur 4-74

4.11 L'onglet Sé paration

L'onglet Separation (Séparation) vous permet d'activer le moteur de détection pour détecter la page blanche, le code- barres et le code de patch, puis de notifier l'application logicielle qui prend en charge la séparation des documents afin qu'elle sépare vos documents de plusieurs pages. Options : Suppression de page blanche, détection de code-barres, détection de code de patch.

Suppression page blanche Choix : Aucune, Seuil de suppression page blanche, Taille image. Aucune – Ne supprime pas les pages blanches. Seuil - Déplacez le curseur de gauche à droite pour définir votre seuil pour les pages blanches. Taille image – Plage : 1~ 10000 Ko. Indiquez la taille d’image que vous souhaitez pour détecter la page en tant que page blanche. Par exemple, en choisissant 3 Ko, toute page de moins de 3 Ko est reconnue comme page blanche.Manuel de l’utilisateur 4-75

Barcode Detection (Dé tection de code-barres)

Cochez [Enable (Activer)] pour détecter le code-barres et notifier l'application logicielle du traitement avancé. Veuillez noter que l'ensemble du document est vérifié et qu'aucune zone de détection spécifique ne doit être indiquée. Lorsque le code-barres a été détecté avec succès, un fichier [avbarcode.ini] est créé et stocké sous le chemin suivant : Windows XP : C:\Documents and Settings\All Users\Application Data\%PRODUCTNAME% Windows Vista, Windows 7, Windows 8, Windows 10: C:\ProgramData\%PRODUCTNAME% (C: votre disque système) Cliquez sur le bouton [Sé lectionner les types de codes barres] pour sélectionner les types de codes barres que vous souhaitez détecter. Types de codes-barres : Les types de codes-barres suivants peuvent être détectés. Codes-barres à deux dimensions Aztec DataMatrix PDF417 QR Code Codes-barres à une dimension : Add-2 Add-5 Australian Post 4-State BCD Matrix Codabar Code 128Manuel de l’utilisateur 4-76

Remarque : Résolution recommandée : 200~600 dpi pour les codes- barres ordinaires, 300~600 dpi pour les codes QR Les codes-barres obliques peuvent ne pas être reconnus correctement. Le fait d'utiliser la même feuille à plusieurs reprises peut diminuer la précision de la reconnaissance à cause de la saleté accumulée sur les feuilles. Si la feuille n'est pas correctement reconnue ou est tachée, remplacez-la par une nouvelle feuille.Manuel de l’utilisateur 4-77 Zone de codes-barres : Spécifiez la zone de codes-barres à détecter. Sélectionnez «Tout» pour vérifier l'ensemble du document et détecter les codes-barres. Ou vous pouvez accélérer le processus en spécifiant une zone de détection vu que seule la zone spécifiée est détectée. Les choix sont : Tout, Haut, Bas, Gauche, Droite, Bas à droite, Bas à gauche, Haut à droite, Haut à gauche Choisissez la zone de codes-barres sur une page :

Patch code Detection (Dé tection de code de patch) : Cochez [Enable (Activer)] pour détecter le code de patch et notifier l'application logicielle du traitement avancé. Un code de patch est un motif de barres noires et d'espaces parallèles et alternés (c'est à dire un code-barres) qui est imprimé sur un document. Une feuille de code de patch sert le plus souvent comme séparateur de documents dans une pile de documents.Manuel de l’utilisateur 4-78

Vous pouvez trouver différentes tailles de codes de patch (PDF) en choisissant menu [Start (Dé marrer)]>[All Programs (Tous les programmes)]>[Avision Scanner Series]>[Patch code (Code de patch)] sans l'ordre. Il suffit d'imprimer le fichier PDF pour produire la feuille de code de patch. Insérez les feuilles de codes de patch à chaque fois que vous voulez que le fichier soit séparé.

Remarques pour imprimer les codes de patch : Utilisez du papier vierge blanc. Réglez la mise à l'échelle sur 100%. La feuille n'est pas correctement reconnue lors de l'impression avec une taille plus petite que l'original. N'utilisez pas le mode d'économie du toner. La feuille n'est pas correctement reconnue lorsque l'impression est trop claire. N'utilisez pas de papier fin, afin d'éviter de traverser. Lorsque vous copiez une feuille de code de patch que vous avez imprimée, assurez-vous de la copier avec la même taille et la même luminosité que la copie originale. Le fait d'utiliser la même feuille à plusieurs reprises peut diminuer la précision de la reconnaissance à cause de la saleté accumulée sur les feuilles. Si la feuille n'est pas correctement reconnue ou est tachée, remplacez-la par une nouvelle feuille. Feuille de code de patchManuel de l’utilisateur 4-79

L'onglet Paramètre vous permet de configurer les paramètres suivants : La boîte de dialogue de l'onglet Paramè tre Commande Energy Saving (é conomie d’énergie) Cochez la case Enable Energy Saver (activer l’économiseur d’énergie) et déplacez le glisseur pour régler la durée avant activation de l’économiseur d’énergie après votre dernière action. La plage de réglage va de 1 à 240 minutes. La valeur par défaut est réglée sur 15 minutes.Manuel de l’utilisateur 4-80

Activation Power Off (mise en veille) Cochez la case Power Off (mise en veille) et déplacez le glisseur pour régler la durée avant l’arrêt automatique du scanner après votre dernière action. La plage de réglage va de 1 à 480 minutes. La valeur par défaut est réglée sur 240 minutes (4 heures). Veuillez noter que la valeur du réglage ‘Mise en veille’ doit être supérieure ou égale à celle du réglage ‘Economiseur d’énergie’. Cache Mode : Aucun, Numé ro de page, Taille mé moire. Cette option permet d'affecter une taille de mémoire particulière depuis la RAM disponible pour traiter les données d'image. En indiquant une mémoire de petite taille, vous pouvez libérer plus de mémoire pour l'exécution d'autres applications. En indiquant une mémoire de grande taille, vous pouvez disposer de plus de mémoire pour traiter les données d'image plus particulièrement lorsque vous avez beaucoup de documents à scanner. Vous pouvez également indiquer la taille de votre mémoire par numéro de page. A titre d'information, le balayage d'un document en couleur A4 à 300 dpi consomme environ 24Mo. Compte d'image Si le mode cache sélectionné est configuré sur « aucun », l'option compte d'image vous permet d'assigner le nombre de pages à scanner. Par exemple, si vous souhaitez scanner les deux premières pages, déplacez simplement le curseur de page sur 2, et le scan s'arrêtera quand le balayage des deux premières pages est terminé.Manuel de l’utilisateur 4-81

Afficher la progression de la numé risation Cochez et la progression de la numérisation s'affichera pendant la numérisation. Afficher un message d'avertissement Cochez pour afficher les messages d'avertissement tels que “Le compteur de tampons ADF dépasse 50.000 numérisations (le nombre varie selon le type de scanner). Remplacez le tampon ADF et réinitialisez le compteur du tampon." Mode Papier fin En [Mode Papier fin] , la vitesse de numérisation est ralentie pour éviter les bourrages papier et donc les dommages au niveau du papier. Enregistrer les paramè tres aprè s la fermeture Cochez pour enregistrer les paramètres de propriétés de votre scanner après avoir quitté la boîte de dialogue. La prochaine fois que vous ouvrirez la boîte de dialogue Propriétés du scanner, les paramètres précédemment enregistrés s'afficheront.Manuel de l’utilisateur 4-82

4.13 L'onglet Dispositif d’impression

L'onglet Dispositif d'impression permet d'imprimer des caractères alphanumériques, la date, l'heure, le nombre des documetns traite et des messages personnalisés sur votre image scannée si le dispositif d'impression numérique est sélectionné ou au dos du document si le dispositif d'impression externe est sélectionné. Choix: Dispositif d'impression externe, Dispositif d'impression numé rique. Si vous avez installé un dispositif d'impression externe, choisissez l’option Dispositif d'impression externe. Si aucun dispositif d'impression n'est installé, choisissez un dispositif d'impression numérique. Remarque: un dispositif d'impression externe confère une capacité d'impression vertical et arrière alors que le dispositif d'impression numérique confère une capacité d'impression horizontale et frontale. Table des matiè res Tout imprimer Cochez Print All (Tout imprimer) pour imprimer automatiquement le texte de toutes les pages de vos documents. Décochez Print All (Tout imprimer) pour imprimer uniquement le texte de la première page de vos documents. Personnaliser Saisissez le texte personnalisé à inclure dans votre chaîne d'impression. Compteur Ce champ affiche le total de documents pour la session de balayage. Cette valeur est augmentée en séquence par le scanner.Manuel de l’utilisateur 4-83

Date/Heure Vous pouvez inclure la date et l'heure dans votre chaîne d'impression. Format : AAAAMMDDHHSS te que par exemple, 20090402170645-vérif0001 indique l'année, le mois, la date, l'heure, les secondes, votre message personnalisé et le compteur. Police de caractè res personnalisé

Choisissez la police désirée. Choix : Normal, Largeur fixe Les polices de largeur fixe (mono espacées) ont un espacement fixe entre les caractères. Ainsi, chaque caractère occupe la même largeur.

Avancé Attributs police Choisissez les attributs de votre police. Choix: Normal, Souligné , Double, et Gras.Manuel de l’utilisateur 4-84

Orientation de la chaîne de caractè res Choisissez votre orientation de chaîne de caractères. Choix : Normal, Rotation, Verticale, Inversion verticale, 90° horaire, 90° antihoraire

Si vous utilisez le dispositif d'impression numérique pour ajouter du texte sur votre image numérisée, l'illustration des chaînes de caractères normales et après rotation est donnée ci-dessous :

RotationManuel de l’utilisateur 4-85

Position d'impression Choisissez la position où vous souhaitez imprimer votre chaîne de caractères. Déplacez le curseur vers la droite pour augmenter la valeur ou vers la gauche pour diminuer la valeur. Plage : 0~355mm, Par défaut : 0 mm La valeur indique la hauteur du bas de votre document jusqu'à la dernière lettre de votre chaîne de caractères. Cette option n'est disponible que si une imprimante externe est installée.

Position d'impression Sélectionnez la position de votre chaîne d'impression. Choix: Haut, Milieu, Bas, Personnalisé e. Si vous choisissez Personnalisée, saisissez les valeurs de décalage X et Y pour indiquer la position.

0001abc 2010 Valeur de la Position d'impressionManuel de l’utilisateur 4-86

L'onglet Informations affiche les informations du système et du scanner suivantes.

La boîte de dialogue de l'onglet Informations

Le bouton “Rapport” : Si vous rencontrez un message d'erreur lors de l'utilisation du scanner, cliquez sur le bouton Rapport. Un fichier report.txt [Windows XP : C:\Documents and Settings\All Users\Application Data\%PRODUCTNAME%; Windows Vista, Windows 7, Windows 8, Windows 10 : C:\ProgramData\%PRODUCTNAME% (C: votre disque système)] sera généré. Envoyez ce fichier au service clientèle le plus proche pour le dépannage. xxxManuel de l’utilisateur 4-87

Le bouton “Réinitialiser le compteur du galet”: Après avoir numérisé plus du nombre de pages recommandé (voir la section suivante 7.4 Remplacer le rouleau du ADF) à travers le ADF, le rouleau du ADF pourrait être usé et vous pourriez rencontrer des problèmes avec l'alimentation en documents. Dans ce cas, il est fortement recommandé de remplacer le galet de l'ADF par un neuf. (Remarquez que le remplacement du galet de l'ADF doit être effectué uniquement par un centre de réparation agréé. Aussi, veuillez renvoyer votre scanner pour faire remplacer le galet.) Après avoir remplacé le galet de l'ADF, cliquez sur le bouton “Réinitialiser le compteur du galet” pour réinitialiser le compteur du galet. Remarque : La durée de vie et la procédure de remplacement varie selon le type de scanner. Consultez votre vendeur le plus proche pour plus de détails.Manuel de l’utilisateur 5-1

5. Opération de l’interface

*Veuillez consulter le chapitre précédent, Installation du scanner, pour installer le pilote du scanner ISIS. Vous pouvez exécuter votre application compatible ISIS pour démarrer un scan via l’interface utilisateur ISIS. La méthode d’opération du pilote ISIS est similaire au pilote TWAIN. Chaque fonction sur l’écran de l’interface ISIS est décrit ci-dessous:

Mode: sélectionnez un des modes de numérisation, y compris noir et blanc, gris, couleur. Dither: 5 nivaux de demi-teinte sont disponibles. Vous pouvez aussi désactiver cette fonction. Dots per inch: sélectionnez la résolution désirée. Paper Size: sélectionnez la taille de papier désirée. Brightness: ajustez la luminosité et l’obscurité de l’image numérisée. Contrast: ajustez l’intervalle entre les parties les plus claires et les parties les plus foncées de l’image. Default: cliquez ici pour remettre tous les paramètres à zéro. Area: sélectionnez la région et le positon désirée pour la numérisation.Manuel de l’utilisateur 6-1

6. Utiliser les boutons

L'image ci-dessous montre les 4 boutons et l'écran de fonction du scanner.

6.1 Installation du gestionnaire de boutons

Le gestionnaire de boutons vous offre une manière facile de numériser votre document et de relier ensuite l'image numérisée à l'application logicielle que vous avez choisie. Tout cela peut être fait d'une simple pression sur le bouton sur le scanner. Cependant, avant de numériser, il est recommandé de vérifier d'abord les configurations des boutons afin de garantir un format de fichier et une application de destination appropriés.

Ecran de fonction Bouton de sélection Bouton d'annulation Bouton scanManuel de l’utilisateur 6-2

6.2 Vé rifier les configurations des boutons avant la

3. Button Manager V2 s'exécute depuis la barre de tâches.

Une fois Button Manager V2 et le pilote du scanner correctement installés, Button Manager V2 démarrer et une icône de bouton s'affiche dans la barre de tâches en bas à droite de votre écran d'ordinateur.

2. Faites un clic gauche sur l'icône Button Manager V2 pour

afficher le panneau de boutons suivant.

Le Panneau de Bouton Ceci indique le modèle du scanner Les Icônes de Fonction (Le nombre d’icônes de fonctions varie en fonction du type de scanner)Manuel de l’utilisateur 6-3

3. Le panneau de boutons affiche les cinq premiers boutons

de numérisation. Cliquez avec le bouton droit de la souris sur le bouton (fonction) que vous désirez consulter. La fenêtre Propriétés des boutons apparaît.

Si vous désirez changer le paramètre, utilisez cette fenêtre pour réinitialiser le paramètre pour le format du fichier, l'application de destination, ou d'autres paramètres de numérisation. Consultez “Configuration des boutons ” dans la section suivante pour réinitialiser les paramètres.

4. Cliquez sur le bouton OK pour quitter la fenêtre.

Dossier et nom de fichier pour l'image numérisée Boîte de sélection du mode image Nom du bouton sélectionné Destination de la numérisation et paramètres Nom du bouton Paramètr es OCR Paramètres de base de numérisationManuel de l’utilisateur 6-4

6.3 Numé riser d'une simple pression sur les boutons

1. Ajuster le guide du papier pour la largeur du papier et

chargez les documents avec leurs sommets dans le bac d'alimentation de documents automatique.

2. Vérifiez le nom du bouton sur l'écran LCD pour vérifier si

vous avez sélectionné les paramètres de numérisation et l'application de destination. (Par exemple, si vous souhaitez numériser avec le bouton "Scan vers App", qui ouvre Microsoft Paint et affiche l'image numérisée dans la fenêtre de Microsoft Paint, l'écran LCD doit afficher "Scan vers App").

3. Appuyez sur le bouton Scan sur le scanner.

4. Quand la numérisation est terminée, Microsoft Paint sera

lancé et l'image numérisée apparaîtra dans la fenêtre principale de Microsoft Paint comme ci-dessous.

Remarque : Pour les informations détaillées sur la manière d'utiliser le gestionnaire de boutons, reportez-vous au manuel de l'utilisateur dans le CD fourni.Manuel de l’utilisateur 7-1

7.1 Emplacements à nettoyer

Le nettoyage doit être effectué environ toutes les 20 000 feuilles numérisées. Notez que cette directive varie selon les types de documents que vous numérisez. Pour maintenir une numérisation correcte, nettoyez fréquemment les pièces du scanner.

Les emplacements doivent ê tre nettoyé s Cycles de nettoyage Rouleau de ramassage

Toutes les 20 000 feuilles Rouleau ADF Rouleau libre Rouleau d'alimentation Capteur à ultrasons Rouleau inversé Vitre de numérisation Lorsque des lignes noires ou blanches apparaissent sur les images numériséesManuel de l’utilisateur 7-2

ATTENTION Les cycles de nettoyage peuvent varier en fonction de l'état des documents. En outre, le nettoyage doit être effectué plus fréquemment lorsque les conditions suivantes se produisent ou lorsque les types de documents suivants sont numérisés: Conditions: Nettoyez les rouleaux et les capteurs si un bourrage papier ou une double alimentation se produit fréquemment. Nettoyez la vitre de numérisation lorsque des lignes noires ou blanches apparaissent sur les images numérisées. Documents: ● Documents à face lisse tels que le papier couché Documents avec du texte ou des graphiques qui couvrent presque toute la surface Documents traités chimiquement tels que le papier autocopiant Documents contenant une grande quantité de carbonate de calcium Documents rédigés à la mine de plomb Documents sur lesquels le toner n'est pas suffisamment fonduManuel de l’utilisateur 7-3

Les emplacements doivent ê tre nettoyé s

Rouleau de ramassage

Rouleau d'alimentation

Vitre de numérisation

fManuel de l’utilisateur 7-4

7.2 Nettoyer La Vitre

Votre produit est conçu pour ne nécessiter aucun entretien. Cependant, il aura occasionnellement besoin d’être nettoyé pour assurer une qualité d’image et un fonctionnement maximum. Les procé dures

1. Humide une chiffon propre et non pelucheux humidifié avec

de l’alcool isopropylique (95%)

2. Tirez la poignée et ouvrez le capot de l'ADF en exerçant

3. Refermez le couvercle de documents. L’appareil est

maintenant prêt à fonctionner.

Manuel de l’utilisateur 7-5

4. Fermez l'ADF en appuyant sur le centre de l'ADF pour le

remettre dans sa position d'origine jusqu'à ce qu'il s'enclenche en place.

REMARQUE: Une fois l'ADF remis dans sa position d'origine, assurez- vous qu'il est complètement fermé. Des erreurs d'alimentation peuvent se produire si l'ADF n'est pas complètement fermé.Manuel de l’utilisateur 7-6

7.3 Nettoyage du Verre

1. Tirez la poignée et ouvrez le capot de l'ADF en exerçant

2. Essuyez la partie en verre et la zone blanche comme

illustré ci-dessous en déplaçant le coton tige d’un côté à l’autre pour enlever la poussière ou la crasse.

3. Humidifiez un chiffon propre non pelucheux avec de

l’alcool isopropylique (95%).

4. Essuyez la partie en verre et la zone blanche comme

illustré ci-dessous en déplaçant le coton tige d’un côté à l’autre pour enlever la poussière ou la crasse.

Manuel de l’utilisateur 7-7Manuel de l’utilisateur 7-8

7.4 Utilisation du mode Nettoyage

Lorsque vous effectuez le nettoyage pour les rouleaux d’alimentation dans la partie inférieure du scanner, il est nécessaire de faire pivoter les rouleaux en exerçant une légère force. Avec le [mode nettoyage] avancé, il est possible de faire pivoter automatiquement les rouleaux vers l’avant pour un nettoyage plus facile et efficace. Pour utiliser le mode Nettoyage pour nettoyer les rouleaux,

1. Sur le panneau du scanner, appuyez sur (la flèche vers

le bas) pour sélectionner [Plus de paramètres] et appuyez sur le bouton [Numé riser] (scan) pour confirmer. L'écran suivant s'affiche.

2. Utilisez pour sélectionner [Clean Mode](Mode

3. Tirez la poignée et ouvrez le capot de l’ADF en exerçant

4. Imprégnez un chiffon propre d’alcool isopropylique (95 %)

et essuyez les rouleaux d’alimentation jusqu’à ce qu’ils soient nettoyés.

5. Une fois le nettoyage terminé, appuyez sur le bouton

[Numé riser], le rouleau d’alimentation pivote légèrement automatiquement.

6. Répétez l’étape 5 plusieurs fois jusqu’à ce que la surface

de tous les rouleaux d’alimentation soit complètement nettoyée.

7. Appuyez sur le bouton [Annuler] pour retourner à l’écran

Manuel de l’utilisateur 7-10

7.5 Nettoyage des Capteurs

Si le scanner ne parvient parfois pas à détecter l'alimentation multiple via des capteurs à ultrasons, il est possible que de la poussière de papier ou de la saleté s'accumule sur la surface des capteurs à ultrasons. Veuillez suivre ces étapes pour nettoyer les capteurs.

1. Ouvrez doucement le scanner Porte avant sur la gauche.

2. Humidifiez un chiffon propre avec de l’alcool isopropylique

3. Essuyez doucement la saleté et la poussière de la surface

des capteurs à ultrasons.

Remarque: S'il est difficile à nettoyer, utilisez un coton-tige. Capteurs à UltrasonsManuel de l’utilisateur 7-11

7.6 Nettoyage du rouleau à marche inverse

1. Imprégnez un chiffon propre d’alcool isopropylique (95 %).

Si vous utilisez accidentellement trop d’alcool, assurez-vous d’essorer le chiffon mouillé.Si vous utilisez accidentellement trop d’alcool, assurez-vous d’essorer le chiffon mouillé.

2. Tirez la poignée et ouvrez le capot de l’ADF en exerçant une

3. Consultez la section suivante 7.7.3 Remplacement du

rouleau à marche inverse pour savoir comment retirer le rouleau à marche inverse.

4. Tenez d’une main l’ensemble rouleau et essuyez

délicatement la surface des rouleaux avec l’autre main pour retirer la poussière ou les taches. Veillez à ne pas rayer la surface du rouleau. Tournez les rouleaux jusqu’à ce qu’ils soient complètement nettoyés.

Manuel de l’utilisateur 7-12

5. Consultez la section suivante 7.7.3 Remplacement du

rouleau à marche inverse pour savoir comment installer le rouleau à marche inverse.

6. Fermez l'ADF en appuyant sur le centre de l'ADF pour le

remettre dans sa position d'origine jusqu'à ce qu'il s'enclenche en place.

N’utilisez pas un autre détergent pour nettoyer les rouleaux. D’autres détergents peuvent endommager les rouleaux et causer des erreurs d’alimentation. Essuyez délicatement uniquement la surface du rouleau et attendez que l’alcool se soit complètement évaporé. Évitez un écoulement excessif d’alcool sur la mousse intérieure, entraînant des dommages sur le rouleau et causant des erreurs d’alimentation.

Ne laissez pas le chiffon humidifié avec de l’alcool entrer en contact avec la mousse sous la surface du rouleau et ne laissez pas l’excès d’alcool s’écouler dans la mousse.Manuel de l’utilisateur 7-13

7.7 Consommables et cycles de remplacement

Le tableau suivant présente les consommables et leurs cycles de remplacement standard. CONSOMMABLES

CYCLE DE REMPLACEMENT

STANDARD Rouleau de prise papier 1,000K (feuilles) Rouleau de friction du chargeur automatique de documents (ADF) 500K (feuilles) Rouleau à marche inverse 500K (feuilles)

• Les cycles de remplacement sont des lignes directrices estimées établies en testant 500 feuilles de papier sans bois ou à base de bois de format A4 (80 g / m2). Le cycle de remplacement peut différer en raison de la qualité du papier, de la densité d'impression et du type de papier. Remarque : Les consommables doivent être remplacés régulièrement. Il est recommandé d'acheter de nouveaux consommables à l'avance pour pouvoir procéder au remplacement avant la fin de leur durée de vie. Le cycle de remplacement est basé sur l'utilisation de papier sans bois A4 (80 g/m2 [20 lb]) ou de papier ordinaire. Le cycle réel varie selon le type de papier utilisé et la fréquence d'utilisation et de nettoyage du scanner. N'utilisez que les consommables spécifiés. Pour acheter des consommables, contactez le magasin où vous avez acheté le scanner ou un prestataire de services de scanners agréé.Manuel de l’utilisateur 7-14

7.7.1 Remplacement du rouleau de l'ADF

1. Tirez la poignée et ouvrez le capot de l'ADF en exerçant

2. Abaissez le capot du rouleau de l'ADF.

3. Abaissez la languette pour enlever le rouleau de l'ADF.

Manuel de l’utilisateur 7-15

4. Retirez les rouleaux de l'arbre.

5. Insérez les nouveaux rouleaux dans l'arbre.

6. Installez le nouveau rouleau de l'ADF avec l'autre côté

(opposé à la languette) orienté vers le haut puis faites coulisser vers l'intérieur en direction de l'emplacement.Manuel de l’utilisateur 7-16

7. Relevez et fermez le capot du rouleau de l'ADF comme

indiqué.Manuel de l’utilisateur 7-17

7.7.2 Remplacement du rouleau de prise papier

1. Tirez la poignée et ouvrez le capot du chargeur

automatique de documents (ADF) en exerçant une légère force.

2. Abaissez le capot du rouleau de prise papier.

3. Appuyez sur le crochet à côté du rouleau droit pour

enlever le rouleau droit.

Manuel de l’utilisateur 7-18

4. Appuyez sur le crochet à côté du rouleau gauche pour

enlever le rouleau gauche.

5. Alignez la direction du centre du rouleau avec l'extrémité

de l'axe et installez le rouleau dans l'axe. Rouleaux de prise papierManuel de l’utilisateur 7-19

7.7.3 Remplacement du rouleau à marche inverse

1. Tirez la poignée et ouvrez le capot du chargeur

automatique de documents (ADF) en exerçant une légère force.

2. Ouvrez le capot du rouleau à marche inverse.

3. Enlevez le rouleau à marche inverse en plaçant votre

doigt dans le centre du rouleau à marche inverse et soulevez-le. Capot du rouleau à marche inverse

Manuel de l’utilisateur 7-20

4. Retirez les rouleaux de l’arbre.

5. Insérez les nouveaux rouleaux dans l’arbre.

6. Insérez l'extrémité gauche du nouveau rouleau à marche

inverse dans son emplacement comme indiqué.Manuel de l’utilisateur 7-21

7. Insérez l'extrémité droite du nouveau rouleau à marche

inverse dans son emplacement. Si l'opération s'est déroulée avec succès, vous entendrez un déclic d'enclenchement.

8. Fermez le capot du rouleau à marche inverse.

9. Fermez l'ADF en appuyant sur le centre de l'ADF pour le

remettre dans sa position d'origine jusqu'à ce qu'il s'enclenche en place.Manuel de l’utilisateur 7-22

REMARQUE : Remarque : Assurez-vous que l'ADF est complètement fermé. Des erreurs d'alimentation peuvent se produire si l'ADF n'est pas fermé complètement. Vérifiez que les rouleaux de prise papier et les rouleaux à marche inverse sont solidement fixés. Dans le cas contraire, des erreurs d'alimentation papier, telles que des bourrages papier, se produiront.Manuel de l’utilisateur 8-1

8.1 Acquitter les erreurs

Si une erreur se produit pendant la numérisation, le voyant LED rouge clignote et une condition d'erreur est affichée sur l'écran LCD. Consultez le tableau suivant pour un guide de dépannage rapide. ERREUR

Bourrage papier Vérifiez l'emplacement du bourrage papier puis enlevez le papier.

Le capot s'ouvre. Fermez le capot de l'ADF.

Le capot arrière s'ouvre. Fermez le capot arrière.Manuel de l’utilisateur 8-2

Le magasin d'entrée n'a pas été ouvert. Ouvrez le magasin d'entrée.

Plus de deux feuilles de papier chargées dans le passage du papier. Arrêtez la numérisation ou acceptez l'image et continuez la numérisation. Ventilez votre document plusieurs fois et procédez à nouveau à la numérisation.

Aucune connexion par câble USB Connectez le scanner à l'ordinateur avec un câble USB.

Détection d'agrafes Retirez les agrafes puis ventilez vos documents plusieurs fois et procédez à nouveau à la numérisation.

Échec de la prise du papier

document avec ses bords qui touchent légèrement les guides du papier.Manuel de l’utilisateur 8-3

Le magasin d'entrée ne peut pas être levé. Appelez le service.

Le téléchargement du firmware a échoué. Téléchargez le firmware et réessayez.Manuel de l’utilisateur 8-4

8.2 Bourrage papier dans l’ADF

En cas de bourrage papier, suivez la procédure ci-dessous.

1. Tirez la poignée et ouvrez le capot du chargeur

automatique de documents (ADF) en exerçant une légère force.

2. Ouvrez complètement le capot de l’ADF, flèche B.

Manuel de l’utilisateur 8-6

3. Fermez l'ADF en appuyant sur le centre de l'ADF pour le

remettre dans sa position d'origine jusqu'à ce qu'il s'enclenche en place.Manuel de l’utilisateur 8-7

8.3 Questions et ré ponses

Question: Pourquoi mon scanner ne s'allume-t-il pas? Ré ponse: Assurez-vous que le câble USB est correctement connecté au scanner et à la fente USB de votre ordinateur.

Question: Pourquoi mon ordinateur ne reconnaît- il pas mon scanner lorsque je le connecte via un câ ble USB ? Ré ponse: Assurez-vous de la bonne connexion du câble. Redémarrez l'ordinateur si nécessaire.

Question: Pourquoi le document numé risé pré sente-t-il d'é tranges lignes ? Ré ponse: Vérifiez ce qui suit :

1) Y a-t-il des rayures sur l'original, ou

est-ce que l'original est propre ?

2) Enlevez les taches ou la poussière de

l'original avant la numérisation.

3) Essuyez les rouleaux et la plaque de

verre avec le chiffon de nettoyage. (Reportez-vous au chapitre 7)Manuel de l’utilisateur 8-8

1) Ouvrez le boîtier du scanner.

2) Retirez soigneusement le papier

3) Refermez la porte du boîtier.

Question: Plus d’une feuille de papier a été introduite dans le scanner. Ré ponse:

1) Ouvrez le boîtier du scanner.

2) Retirez les papiers.

3) Refermez la porte du boîtier.

4) Lissez les coins et les bords;

éventer le papier avant de le replacer dans le scanner.

5) Contrôlez les rouleaux, et suivez les

directions de nettoyage s’il y a lieu.

Question: Le papier est en biais dans le scanner. Ré ponse:

1) Utilisez les guides pour contrôler la

direction du papier.

2) Contrôlez les rouleaux, et suivez les

directions de nettoyage s’il y a lieu.Manuel de l’utilisateur 8-9

Question: Les images scanné es sont toujours trop sombres. Ré ponse:

1) Veuillez ajuster les paramètres de

2) Veuillez ajuster les réglages de

luminosité sur l'écran du logiciel d'application.

Question: Lorsque je sé lectionne la ré solution de 600 dpi, les fonctions "dé coupe auto" et "correction d'alignement" sont dé sactivé es. Ré ponse: Étant donné que l'exécution des fonctions "découpe auto" et "correction d'alignement" sont gourmandes en utilisation mémoire, il est suggéré de choisir une résolution inférieure à 600 dpi afin d'éviter les messages d'erreur.Manuel de l’utilisateur 8-10

Avant de contacter Avision, veuillez s'il vous plaît préparer les informations suivantes en vous référant à l'article 4.14, onglet Informations : Le numéro de série et de révision du scanner (à l'arrière du scanner);

La configuration matérielle (par ex. votre type de CPU, la taille de mémoire vive (RAM), l’espace disque libre, la carte d’affichage, la carte d’interface…); Le nom et la version de votre logiciel; La version de votre gestionnaire de scanner. Contactez-nous SVP à : Autre Avision Inc. No.20, Creation Road, Science-Based Industrial Park, Hsinchu, Taiwan, R.O.C. Téléphone: +886 (3) 578-2388 Fac-similé: +886 (3) 577-7017 Courrier électronique: service@avision.com.tw Web site: http://www.avision.comManuel de l’utilisateur 8-11

Toutes les spécifications peuvent changer sans préavis. Pour les spécifications les plus à jour et les plus détaillées, veuillez vous référer à notre site Web http://www.avision.com Model Number： FT-2004H Résolution optique: Jusqu’à 600 ppp Modes: Noir & blanc / Gris / Couleurs Alimentation: Dispositif d’auto-alimentation (ADF) Capacité ADF: Jusqu’à 500 pages (A4, 80 g/m

(20 lb.) Poids ADF : <7 kgs Document: Lettre, légale, A4, B5, A5, carte Taille (ADF): Min. 50 x 85 mm (2 x 3.3 in.) (plusieurs pages) 50 x 65 mm (2 x 2.5 in.) (une seule page) Max. 310 x 432 mm (12.2 x 17 in.) Grammage du papier: Passage direct du papier: 27 ~ 413 g/m
