MODE D'EMPLOI AC2255 IFM

Notice d'utilisation

AC2255

AC2256

AC2258

AC2259

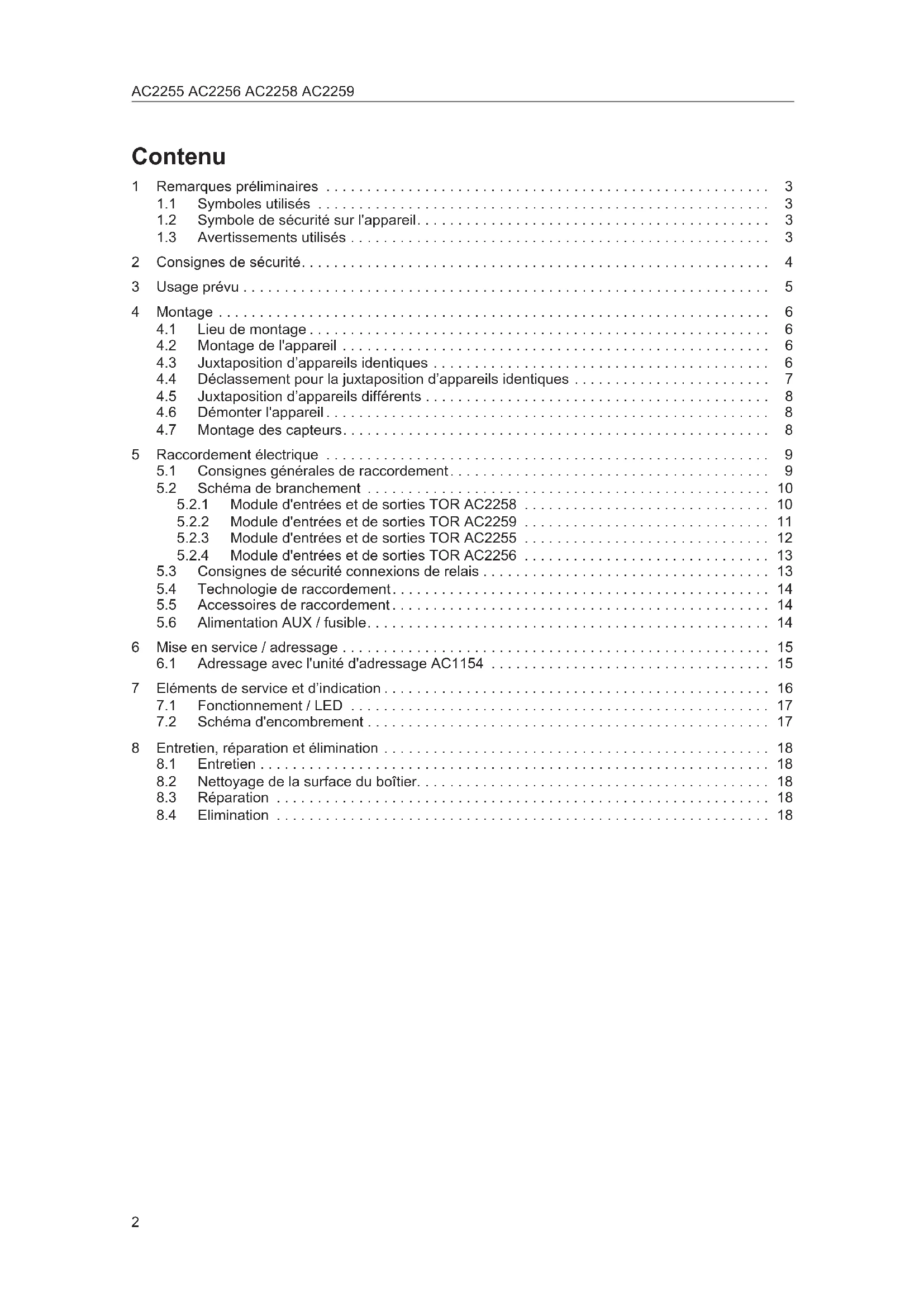

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3 1.2 Symbole de sécurité sur l'appareil 3 1.3 Avertissements utilisés 3

2 Consignes de sécurité. 4

3 Usage prévu 5 4 Montage 6

4.1 Lieu de montage 6 4.2 Montage de l'appareil 6 4.3 Juxtaposition d'appareils identiques 6 4.4 Déclassement pour la juxtaposition d'appareils identiques 7 4.5 Juxtaposition d'appareils différents 8 4.6 Démonter l'appareil 8 4.7 Montage des capteurs 8

5 Raccordement électrique 9

5.1 Consignes générales de raccordement 9 5.2 Schéma de branchement 10

5.2.1 Module d'entrées et de sorties TOR AC2258 10 5.2.2 Module d'entrées et de sorties TOR AC2259 11 5.2.3 Module d'entrées et de sorties TOR AC2255 12 5.2.4 Module d'entrées et de sorties TOR AC2256 13

5.3 Consignes de sécurité connexions de relais 13 5.4 Technologie de raccordement. 14 5.5 Accessoires de raccordement 14 5.6Alimentation AUX/fusible. 14

6 Mise en service / adressage 15

6.1 Adressage avec l'unité d'adressage AC1154 15

7 Éléments de service et d'indication 16

7.1 Fonctionnement/LED 17 7.2 Schéma d'encombrement 17

8 Entretien, réparation et élimination 18

8.1 Entretien 18 8.2 Nettoyage de la surface du boîtier 18 8.3 Réparation 18 8.4 Élimination 18

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

✓ Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Symbole de sécurité sur l'appareil

Symbole de sécurité sur l'appareil :

Prendre en compte la notice d'utilisation pour le fonctionnement de l'appareil.

1.3 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement de dommages matériels

ATTENTION

Avertissement de dommages corporels

Danger de blessures légères, réversibles.

AVERTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation. Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.

3 Usage prévu

• Les appareils servent de modules d'entrée et de sortie TOR dans le réseau AS-i. Ils relient max. 4 capteurs (2 fils ou 3 fils) et max. 4 actionneurs au maître AS-i.
• Sorties (relais) pour la commande directe de contacteurs, petits entraînements, vannes etc.
• Dans l'armoire électrique dans des environnements industriels (à l'intérieur), l'appareil étant installé de façon fixe avec alimentation selon TBTS, TBTP conformément aux données techniques.

Utilisation par du personnel qualifié et autorisé en raison de l'indice de protection IP20.

AC2255: 4 entrées TOR / 2 sorties TOR (relais), alimentation capteur via AUX

AC2256 : 4 entrées TOR / 2 sorties TOR (relais), alimentation capteur via AS-i

AC2258 : 4 entrées TOR / 4 sorties TOR (relais), alimentation capteur via AS-i

AC2259: 4 entrées TOR / 4 sorties TOR (relais), alimentation capteur via AUX

4.1 Lieu de montage

Pour un fonctionnement correct, installer l'appareil dans un boîtier qui ne peut être ouvert qu'avec l'aide d'un outil ou dans une armoire électrique fermée (de protection IP 54 minimum) selon EN 61010-1.

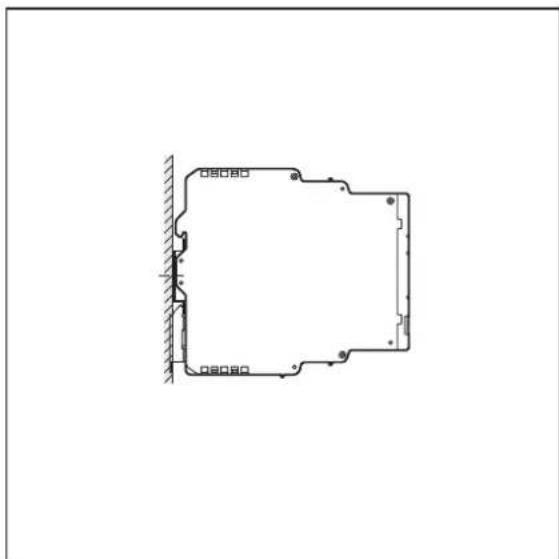

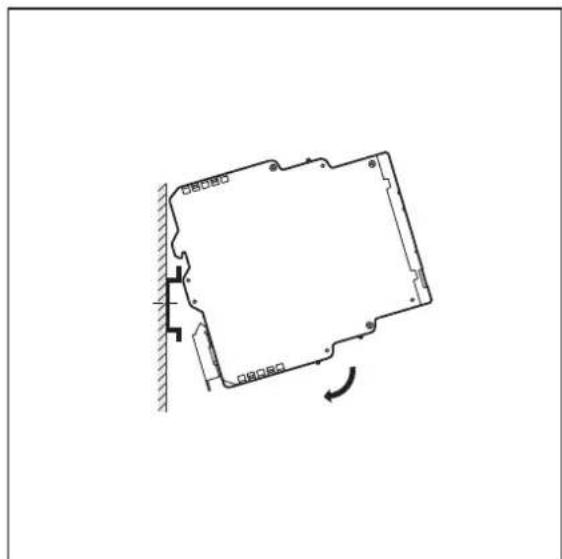

4.2 Montage de l'appareil

Monter l'appareil sur un rail DIN 35 mm.

Laisser suffisamment d'espace (≥ 50~mm) en bas et en haut de l'armoire électrique pour permettre une libre circulation de l'air et éviter un échauffement excessif.

4.3 Juxtaposition d'appareils identiques

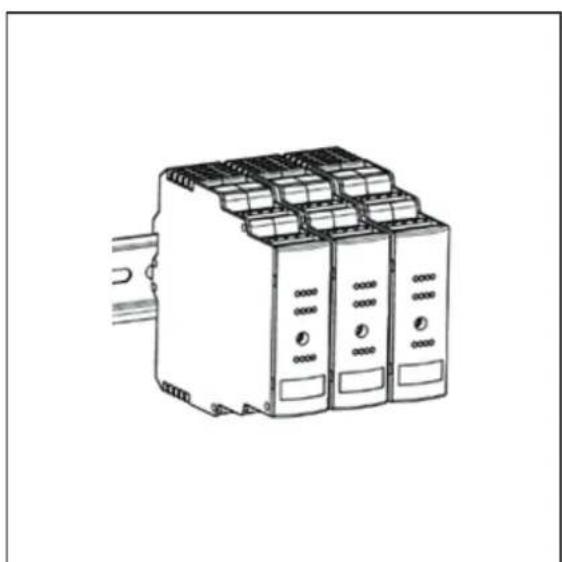

Fig. 1: Juxtaposition d'appareils identiques (25 mm) Fig. 2: Juxtaposition d'appareils identiques (50 mm)

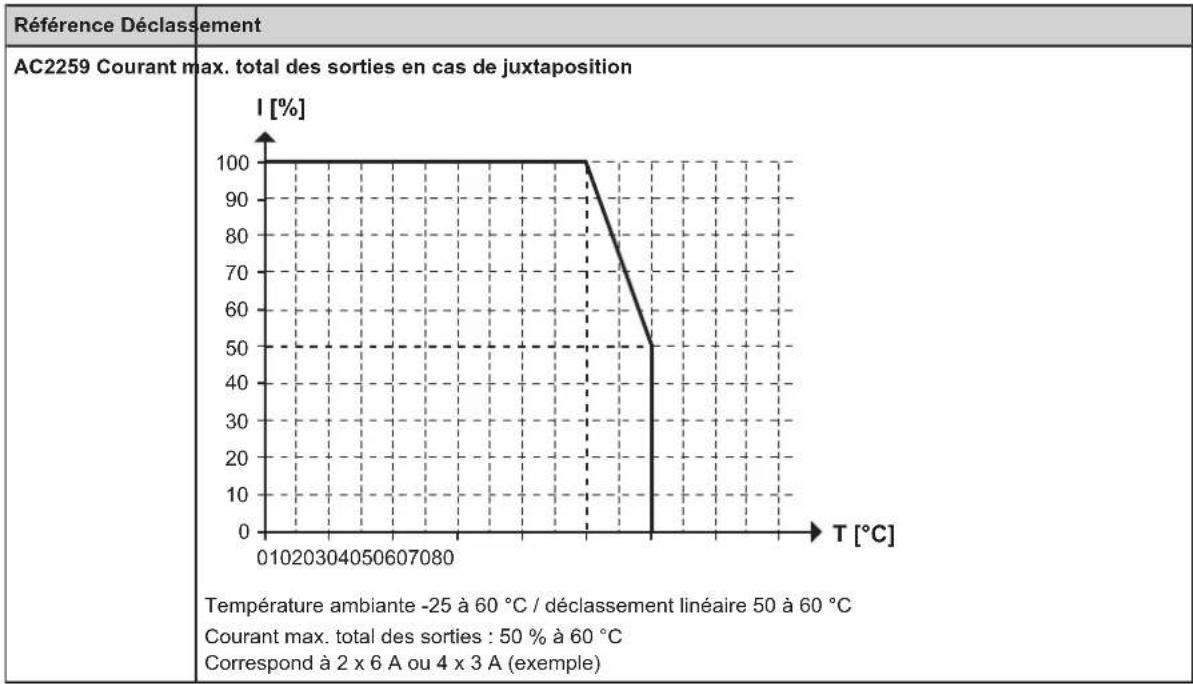

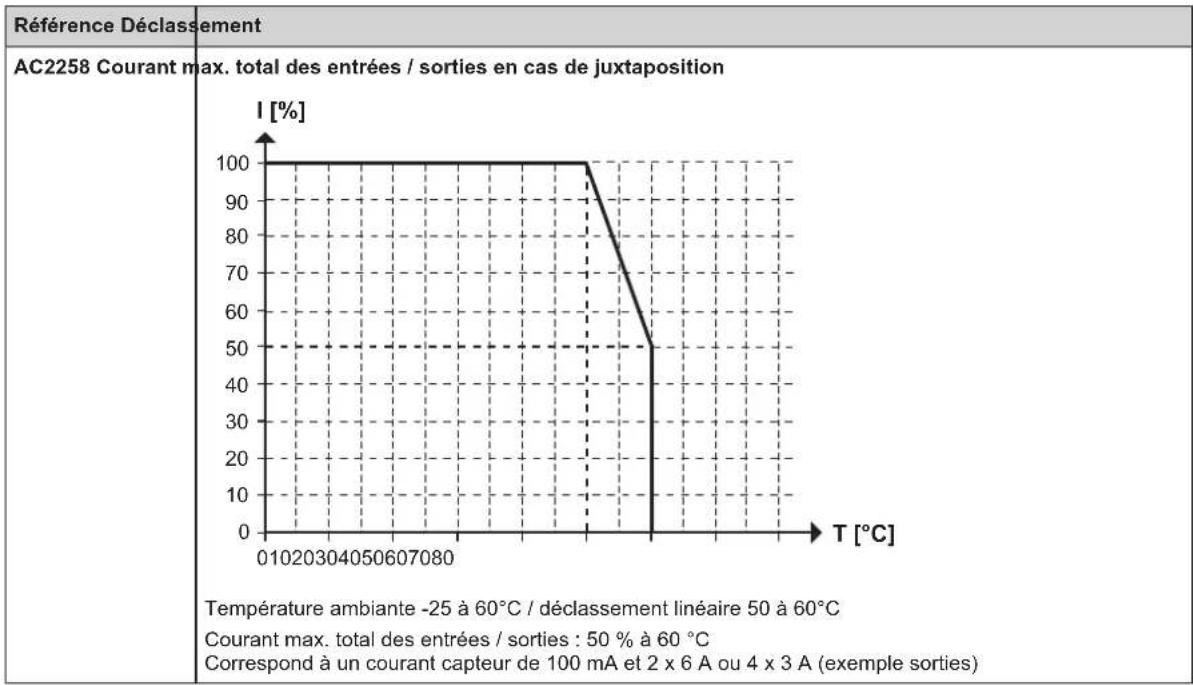

4.4 Déclaration pour la juxtaposition d'appareils identiques

En cas de juxtaposition d'appareils identiques, le déclassement s'applique conformément aux tableaux suivants :

Information importante

Si des appareils sont montés côte à côte, cela peut entraîner un échauffement entre les appareils.

Dysfonctionnement / dommage possible. Lorsque des appareils différents sont montés côte à côte, tenir compte de l'échauffement interne de tous les appareils et respecter les conditions ambiantes de chaque appareil.

4.7 Montage des capteurs

Suivre les instructions de montage du fabricant.

5.1 Consignes générales de raccordement

Avant le raccordement de l'appareil, mettre l'installation hors tension. Le cas échéant, mettre également hors tension les circuits des charges des entrées/sorties alimentées séparation. Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

AS-i / AUX un équivalent admissible comme SELV / PELV.

AC2256 et AC2258

Ne pas raccorder les connexions I1 à I4 et I+, I- à un potentiel externe.

Avertissement

Utilisation de bornes non raccordées

Un branchement électrique est possible. Ne pas utiliser des bornes non raccordées et non indiquées (n. c.) dans le schéma comme bornes de dérivation. Protection garantie.

Les surfaces facilement accessibles de l'appareil sont isolées des circuits AS-i / AUX et des circuits de relais O1 à O4 (AC2258, AC2259) ou des circuits de relais O1 à O2 (AC2255, AC2256) avec une isolation de base selon la norme CEI 61010-1 (courant de réseau de la catégorie de surtension II jusqu'à une tension nominale de 300 V).

Ceci ne s'applique pas aux zones de raccordement et aux ouvertures de refroidissement (IP20).

Les circuits AS-i / AUX sont isolés les uns des autres par une isolation de base conforme à la norme CEI 61010-1 (circuit secondaire avec max. 32 V DC, dérivé du courant de réseau jusqu'à 300 V de catégorie de surtension II).

Les circuits de relais O1 à O4 (AC2258, AC2259) ou O1 à O2 (AC2255, AC2256) sont isolés des circuits AS-i / AUX et les uns des autres par une isolation renforcée selon la norme CEI 61010-1 (courant de réseau de la catégorie de surtension II jusqu'à une tension nominale de 300V ).

Le câblage externe doit être effectué de manière à garantir l'isolement nécessaire des autres circuits.

5.2.1 Module d'entrées et de sorties TOR AC2258

Fig. 3: Schéma de branchement

Fig. 4: Raccordement des bornes

I: alimentation capteur 0 V + : alimentation capteur +24 V I1 à I4: entrée de commutation capteur 1 à 4, alimentation capteur via AS-i A+AS-i + A-AS-i- O1 à O4: sortie de commutation relais 1 à 4 11: relais O1 inverseur, contact commun 12: relais O1 inverseur, contact NF 14: relais O1 inverseur, contact NO 21: relais O2 inverseur, contact commun 22: relais O2 inverseur, contact NF 24: relais O2 inverseur, contact NO 31: relais O3 inverseur, contact commun 32: relais O3 inverseur, contact NF 34: relais O3 inverseur, contact NO 41: relais O4 inverseur, contact commun 42: relais O4 inverseur, contact NF 44: relais O4 inverseur, contact NO nc : non utilisée

5.2.2 Module d'entrées et de sorties TOR AC2259

Fig. 5: Schéma de branchement

Fig. 6: Raccordement des bornes

I: alimentation capteur 0 V I+: alimentation capteur +24V 11 à 14: entrée de commutation capteur 1 à 4, alimentation capteur via AUX E+: alimentation en tension externe + 24 V E-: alimentation en tension externe +0V A+AS-j+ A-AS-i O1... O4: sortie de commutation relais 1 à 4 11: relais O1 inverseur, contact commun 12: relais O1 inverseur, contact NF 14: relais O1 inverseur, contact NO 21: relais O2 inverseur, contact commun 22: relais O2 inverseur, contact NP 24: relais O2 inverseur, contact NO 31: relais O3 inverseur, contact commun 32: relais O3 inverseur, contact NF 34: relais O3 inverseur, contact NO 41: relais O4 inverseur, contact commun 42: relais O4 inverseur, contact NF 44: relais O4 inverseur, contact NO

5.2.3 Module d'entrées et de sorties TOR AC2255

Fig. 7: Schéma de branchement

I: alimentation capteur 0 V I+: alimentation capteur +24 V E+: alimentation en tension externe +24 V E-: alimentation en tension externe +0 V 11... I4: entrée de commutation capteur 1...4, alimentation du capteur via AUX A+AS-i+ A-AS-i O1... sortie de commutation relais 1...2 02 11: relais O1 inverseur, contact commun 12: relais O1 inverseur, contact NF 14: relais O1 inverseur, contact NO 21: relais O2 inverseur, contact commun 22: relais O2 inverseur, contact NF 24: relais O2 inverseur, contact NO nc: non utilisée

5.2.4 Module d'entrées et de sorties TOR AC2256

Fig. 9: Schéma de branchement

Fig. 10: Raccordement bornes

I-alimentation capteur 0V I + : alimentation capteur +24V 11...14: entrée de commutation capteur 1...4, alimentation capteur via AS-i A+AS-i + A-AS-i- O1... sortie de commutation relais 1...2 O2: 11: relais O1 inverseur, contact commun 12: relais O1 inverseur, contact NF 14: relais O1 inverseur, contact NO 21: relais O2 inverseur, contact commun 22: relais O2 inverseur, contact NF 24: relais O2 inverseur, contact NO nc : non utilisée

5.3 Consignes de sécurité connexions de relais

La protection externe des courants de relais, conformément aux réglementations en vigueur et aux valeurs des données techniques, est sous la responsabilité de l’installateur du système.

Les relais ne sont pas conçus pour les petits courants de commutation. Si les sorties relais sont utilisées pour commuter des courants très faibles (par ex. entrées API), des résistances de contact importantes peuvent se produire.

En cas de charges inductives, elles doivent être déparasitées en externe.

Uniquement les borniers codés peuvent être utilisés sur les connecteurs mâles pour les sorties relais O1 à O4 (AC2258 et AC2259) ou O1 à O2 (AC2255, AC2256).

Ceux-ci doivent être codés aux pôles 1 et 4, par exemple à l'aide de broches de codage.

Avertissement

Utilisation de borniers non codés pour les sorties relais O1 à O4 (AC2258 et AC2259) / O1 à O2 (AC2255, AC2256).

Une chic électrique / tension dangereuse dans l'installation est possible si les connecteurs de l'appareil sont inversés. Utiliser uniquement des borniers codés pour les sorties relais. La confusion des circuits de relais avec les circuits TBTS/TBTP est impossible.

Information importante

Pas d'indice de protection IP 20 sans connecteur.

Mettre des bornes sur les connecteurs non utilisés. Respecter IP 20.

Dénudez l'isolation des câbles de connexion sur 10mm

5.5 Accessoires de raccordement

L'appareil est fourni sans connecteur.

5.6 Alimentation aux / fusible

Seulement pour le raccordement à une alimentation isolée galvaniquement avec un fusible homologué UL de max. 10 A en amont à AUX (E^+)

Comme alternative, une alimentation Class 2 peut être utilisée pour alimenter AUX.

Il est également possible d'utiliser un circuit à énergie limite conforme à la norme UL61010 pour alimenter AUX.

Se référer aux données techniques pour l'alimentation de AUX.

La longueur maximale du câble est de 30m

6.1 Adressage avec l'unité d'adressage AC1154

Le module monté et câblé peut être adressé par le cordon d'adressage (E70213) via l'interface d'adressage intégrée.

Si un esclave est utilisé en combinaison avec un maître de la nouvelle génération (version 2.1), une adresse entre 1A et 31B peut être précisée avec l'unité d'adressage AC1154.

Si un esclave avec le code ID "A" (mode d'adressage étendu possible) est utilisé en combinaison avec un maître de la première génération (version 2.0), le paramètre P3 doit être 1 et le bit de sortie D3 doit être 0.* Le bit de sortie D3 ne doit pas être utilisé.

Une adresse entre 1A et 31A doit être attribuée à cet esclave.

• réglement par défaut

7 Éléments de service et d'indication

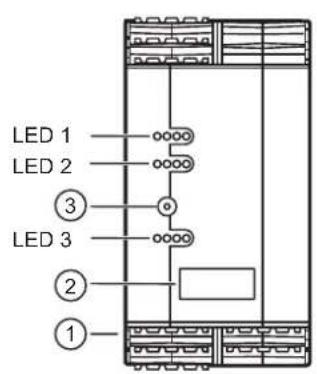

Fig. 11: Affichage LED AC2255 et AC2256

Fig. 12: Affichage LED AC2258 et AC2259

1: Borniers avec cages à ressort LED 1: indication de commutation entrées capteur I1 à I4
2: Etiquette LED 2: AS-i, FAULT, AUX	(sauf AC2256, AC2258)
3: Prise d'adressage LED 3:	indication de commutation des sorties relat O1 à O4 (AC2258, AC2259) / O1 à O2 (AC2255, AC2256)
4: Rail DIN

7.1 Fonctionnement / LED

LED 1 jaune allumée :	entree (I1 à I4) commutée
LED 2 AS-i verte allumée : alimentation en tension AS-i ok
LED 2 FAULT rouge allumée : erreur de communication AS-i, l'éslave ne participe pas à l'échange « normal » de données, par ex. adresse d'éslave 0
LED 2 FAULT rouge clignotant : défaut périphérique, par ex. allementcapteur / sortie en sur-charge ou en court-circuit
LED 2 AUX verte allumée : alimentation en tension externe ok
LED 3 jaune allumée :	sortie relais (O1 à O4) / (O1 à O2) commutée

7.2 Schéma d'encombrement

Fig. 13: AC2255 et AC2256

Fig. 14: AC2258 et AC2259

8.1 Entretien

L'appareil est sans entretien.

8.2 Nettoyage de la surface du boîtier

Mettre l'appareil hors tension. Enlever les salissures avec un chiffon doux, sec et non traité chimiquement.

Nous recommandons des chiffons en microfibres sans additifs chimiques.

8.3 Réparation

L'appareil ne doit être réparé que par le fabricant. Respecter les consignes de sécurité (→ 2 Consignes de sécurité).

8.4 Élimination

Respecter la réglementation du pays en vigueur pour l'élimination écologique de l'appareil.
