MODE D'EMPLOI WVG30442EU BOSCH

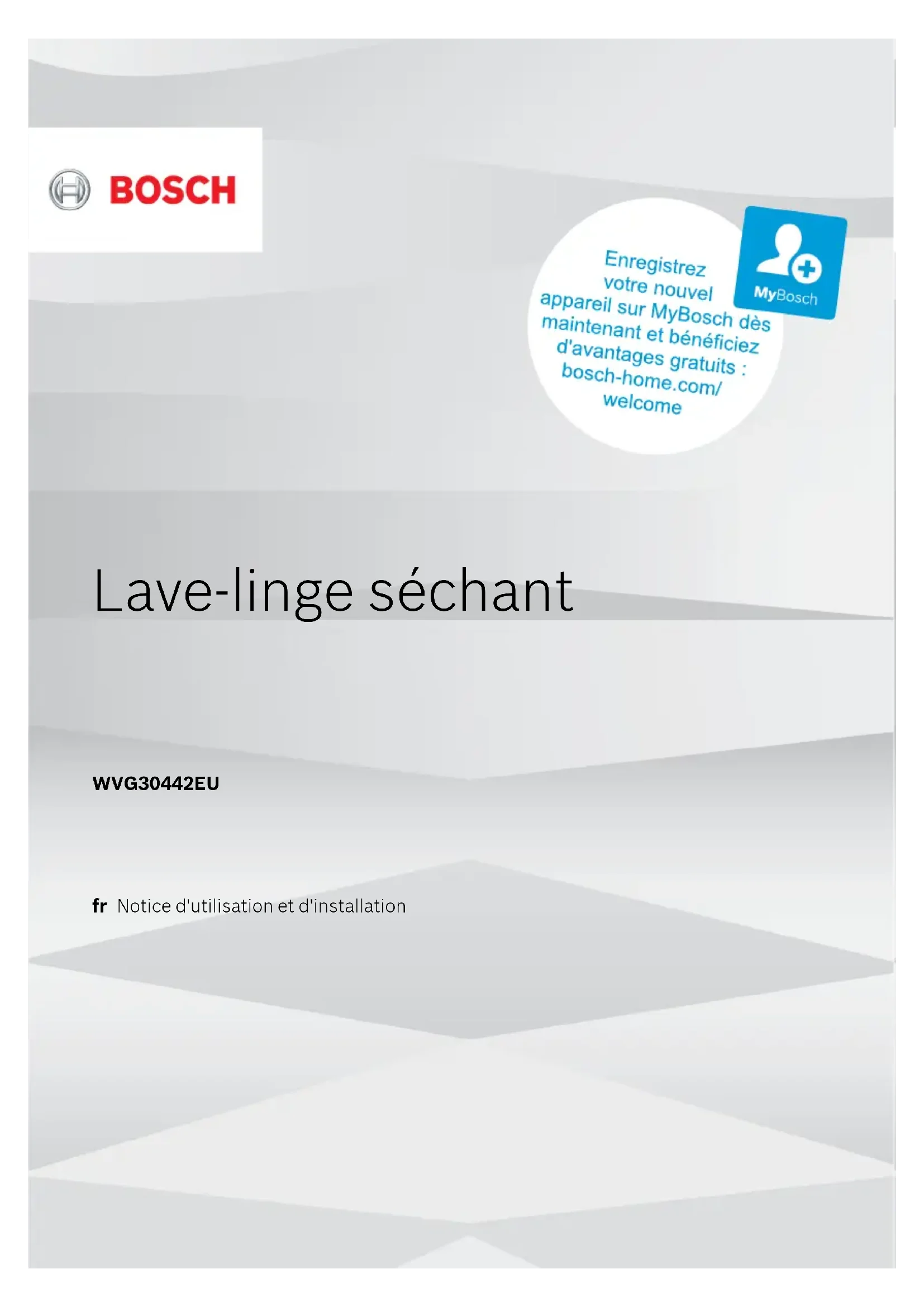

fr Notice d'utilisation et d'installation Lave-linge séchant WVG30442EU2 Votre nouveau lave-linge séchant Vous venez d'opter pour un lave-linge séchant de marque Bosch. Prenez quelques minutes pour consulter cette documentation et découvrir les avantages de votre lave-linge séchant. Conformément à la politique de qualité de la marque Bosch, nous soumettons chaque lave-linge séchant qui quitte notre usine à des contrôles minutieux afin de garantir son bon état et son bon fonctionnement. Pour plus d'informations sur nos produits, nos accessoires, nos pièces de rechange et nos services, consultez notre site Internet www.bosch- home.com/us ou adressez-vous à nos centres de service après-vente. Dans le cas où les notices d'installation et d'utilisation décrivent plusieurs modèles, les différences sont clairement spécifiées le cas échéant. Ne mettez ce lave-linge séchant en service qu’après avoir lu cette Notice d'utilisation et d'installation ! Règles de présentation : Avertissement ! L'association de ce symbole et de ce mot indique une situation potentiellement dangereuse. En cas de non-observation, risques de blessures voire de mort. Attention ! Ce mot indique une situation potentiellement dangereuse. En cas de non-observation, risques de dégâts matériels et/ou d'atteinte à l'environnement. Remarque/astuce Indications permettant d'utiliser l'appareil au mieux et autres informations utiles.

Les séquences d'opérations sont indiquées par des chiffres ou des lettres.

Les listes sont matérialisées par des puces ou des tirets.fr

• Table des matières fr Notice d'utilisation et d'installation 8 Destination de l'appareil p. 4
• ( Consignes de sécurité p. 5
• Enfants / personnes / animaux domestiques p. 5
• Installation p. 7
• Commande p. 9
• Nettoyage / maintenance p. 12
• 7 Respect de l'environnement p. 13
• Emballage / Appareil usagé p. 13
• Conseils pour économiser de l’énergie p. 13
• 5 Installation et branchement p. 14
• Étendue des fournitures p. 14
• Consignes de sécurité p. 14
• Surface d’installation p. 15
• Installation sur un socle ou un plancher à poutres de bois p. 15
• Installation de l'appareil sous un plan de travail / dans une cuisine intégrée p. 15
• Enlever les cales de transport p. 15
• Longueurs de flexibles, conduites et lignes p. 16
• Arrivée de l'eau p. 17
• Évacuation de l'eau p. 18
• Nivellement p. 19
• Raccordement électrique p. 19
• Avant le premier lavage / séchage p. 20
• Transport p. 20
• Y Le plus important en bref p. 21

• Présentation de l'appareil . . . . .22 Lave-linge séchant . . . . . . . . . . . . . . 22 Bandeau de commande . . . . . . . . . . 23 Bandeau d’affichage. . . . . . . . . . . . . 24 Z Linge . . . . . . . . . . . . . . . . . . . . . .26 Préparation du linge pour le lavage . 26 Préparation du linge pour le séchage . . . . . . . . . . . . . . . . . . . . . . 27 1 Utilisation de l'appareil . . . . . . . 28 Préparer le lave-linge séchant . . . . . .28 Sélectionner un programme/allumer l'appareil . . . . . . . . . . . . . . . . . . . . . .28 Adapter le programme de lavage . . .28 Adapter le programme de séchage .29 Chargement du linge. . . . . . . . . . . . .29 Doser et verser le produit lessiviel et le produit d'entretien . . . . . . . . . . .30 Lancer le programme . . . . . . . . . . . .31 Sécurité-enfants. . . . . . . . . . . . . . . . .31 Rajouter du linge. . . . . . . . . . . . . . . .32 Modifier le programme . . . . . . . . . . .32 Interrompre ou mettre fin au programme le programme . . . . . . . .32 Fin du programme. . . . . . . . . . . . . . .32 Après le lavage / séchage . . . . . . . .33 / Tableau des programmes. . . . . 34 Programmes au programmateur . . . .34 Tableau de séchage . . . . . . . . . . . . .37 Amidonnage . . . . . . . . . . . . . . . . . . .38 Coloration/Décoloration . . . . . . . . . .38 Trempage . . . . . . . . . . . . . . . . . . . . .38 0 Modification des réglages par défaut d'un programme . . . . . . 38 °C Temp.. . . . . . . . . . . . . . . . . . . . . .38 0 rpm (tr/min). . . . . . . . . . . . . . . . . .38 ñ Finished in (Fin dans).. . . . . . . . . .39 Š Dry (Séchage). . . . . . . . . . . . . . . .39 \ Sélection de fonctions complémentaires. . . . . . . . . . . . 40 G Speed Perfect. . . . . . . . . . . . . . .40 Eco Perfect F . . . . . . . . . . . . . . . . . .40 Z Water Plus (Niveau Plus) . . . . . . .40 M Réglage du volume du signal sonore . . . . . . . . . . . . . . . . . . . . 41fr Destination de l'appareil

• 2 Nettoyage et entretien p. 42
• Corps de la machine/bandeau de commande p. 42
• Tambour de lavage p. 42
• Détartrage p. 42
• Nettoyage du tiroir de produit lessiviel p. 42
• Pompe de vidange bouchée p. 43
• Flexible d'écoulement bouché au niveau du siphon p. 44
• Filtre bouché dans l'arrivée d'eau p. 44
• 3 Défauts et remèdes p. 45
• Déverrouillage d’urgence, par exemple en cas de coupure de courant p. 45
• Indications dans le bandeau d'affichage p. 45
• Défauts et remèdes p. 46
• 4 Service après-vente p. 49
• J Données techniques p. 49
• [ Valeurs de consommation 8 Destination de l'appareil Desti nati on de l'appareil ■ Cet appareil est destiné uniquement à un usage domestique privé. ■ N'installez pas et n'utilisez pas cet appareil dans un endroit susceptible d'être soumis au gel, ni à l'extérieur. Cet appareil risque d'être endommagé si l'eau résiduelle qu'il contient gèle. Si les tuyaux gèlent, ils peuvent se fissurer/éclater. ■ Cet appareil doit uniquement être utilisé pour laver du linge domestique, composé d'articles lavables en machine et de lainages lavables à la main (se référer à leur étiquette). L'utilisation de l'appareil à d'autres fins est en dehors de la portée de son application prévue et est interdite. ■ Cet appareil doit uniquement être utilisé pour sécher et rafraîchir du linge domestique, composé d'articles ayant été lavés à l'eau et adaptés au sèche- linge (se référer à leur étiquette). L'utilisation de l'appareil à d'autres fins est en dehors de la portée de son application prévue et est interdite. ■ Cet appareil peut être utilisé avec de l'eau courante, de la lessive et des produits d'entretien courants du commerce (adaptés à une utilisation en machine). ■ Cet appareil est destiné à être utilisé jusqu'à une hauteur de 4 000 mètres au-dessus du niveau de la mer. Avant de mettre l'appareil sous tension : Vérifiez que l'appareil ne présente aucun endommagement visible. Ne mettez pas l'appareil en service s'il est endommagé. En cas de problème, contactez votre revendeur spécialisé ou notre service après-vente. Lisez et observez les notices de montage et d'utilisation, ainsi que toutes les autres informations fournies avec cet appareil. Conservez soigneusement ces documents. Ils pourront vous être utiles par la suite ou servir aux utilisateurs suivants.Consignes de sécurité fr p. 50

( Consignes de sécurité Consignes de sécuri té Les informations de sécurité et mises en garde ci-après contribuent à vous protéger contre des blessures éventuelles et à prévenir des dégâts matériels à votre environnement. Cependant, il importe de prendre les précautions nécessaires et d'agir avec le plus grand soin lors de l'installation, de la maintenance, du nettoyage et de l'utilisation de l'appareil. Enfants / personnes / animaux domestiques :Mise en garde Danger de mort ! Les enfants ou personnes qui ne sont pas à même d'évaluer les risques liés à l'utilisation de l'appareil risquent de se blesser ou de mettre leur vie en danger. Veuillez par conséquent noter ce qui suit : ■ L'appareil peut être utilisé par des enfants âgés de plus de 8 ans, des personnes présentant des capacités physiques, sensorielles ou mentales réduites, des personnes peu expérimentées ou possédant peu de connaissances pour autant qu'elles soient supervisées ou qu'elles aient bénéficié d'instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles aient compris les risques potentiels liés à l'utilisation de l'appareil. ■ Les enfants ne doivent pas jouer avec cet appareil. ■ N'autorisez pas les enfants à nettoyer ou effectuer la maintenance de cet appareil sans surveillance. ■ Ne laissez pas les enfants de moins de 3 ans ni les animaux domestiques s'approcher de cet appareil. ■ Ne laissez pas l'appareil sans surveillance quand des enfants ou d'autres personnes qui ne peuvent pas évaluer les risques se trouvent dans le voisinage.fr Consignes de sécurité

:Mise en garde Danger de mort ! Les enfants peuvent s'enfermer eux-mêmes à l'intérieur de l'appareil et mettre ainsi leur vie en danger. ■ Ne placez pas l'appareil derrière une porte car elle pourrait obstruer le hublot de l'appareil ou empêcher son ouverture complète. ■ Dès qu'un appareil est arrivé en fin de vie, tirez la fiche principale de la prise avant de sectionner le câble principal, ensuite détruisez le verrouillage sur le hublot de l'appareil. :Mise en garde Risque d'asphyxie ! En autorisant les enfants à jouer avec l'emballage/film de plastic ou composants d'emballage, ils risquent de s'y empêtrer ou de les mettre sur leur tête et d'étouffer. Garder l'emballage, film de plastic et composants d'emballage hors de portée des enfants. :Mise en garde Risque d'empoisonnement ! Les lessives et les produits d'entretien peuvent entraîner un empoisonnement en cas d'ingestion. Si vous avalez ces derniers par accident, consultez immédiatement un médecin. Rangez les lessives et les produits d'entretien hors de portée des enfants. :Mise en garde Irritation de la peau / des yeux ! Le contact avec des détergents ou des produits d'entretien peut provoquer des irritations des yeux/de la peau. Rincez-vous soigneusement les yeux/la peau s'ils entrent en contact avec de la lessive ou des produits d'entretien. Conservez les lessives et les produits d'entretien hors de portée des enfants.Consignes de sécurité fr

Installation :Mise en garde Risque de choc électrique/ d'incendie/de dommage matériel/de dommage à l'appareil ! Si l'appareil n'est pas correctement installé, cela peut aboutir à une situation dangereuse. Assurez-vous de ce qui suit : ■ La tension principale sur la prise de courant doit correspondre à la tension nominale spécifiée sur l'appareil (plaque signalétique). Les charges connectées et les fusibles requis sont spécifiés sur la plaque signalétique. ■ L'appareil doit uniquement être connecté à une source de courant alternatif par le biais d'une prise à contact de protection correctement installée. Cette prise de courant doit être librement accessible à tout moment. ■ La prise secteur et la prise à contact de protection doivent correspondre et le système de mise à la terre doit être correctement installé. ■ L'installation doit être pourvue d'une section transversale adéquate. ■ La prise secteur doit être librement accessible à tout moment. Si cela n'est pas possible, afin de respecter les règles de sécurité en vigueur, un commutateur (coupure bipolaire) doit être intégré dans l'installation permanente en conformité avec les règles d'installation électrique. ■ Si vous utilisez un disjoncteur différentiel à courant résiduel, utilisez uniquement un disjoncteur portant le marquage suivant : z. La présence de ce marquage est le seul moyen d'être sûr que l'appareil satisfait à tous les règlements en vigueur. :Mise en garde Risque de choc électrique / d'incendie / de dommage matériel / de dommage à l'appareil ! L'altération ou la détérioration du câble principal de l'appareil peut entraîner une décharge électrique, un court-circuit ou un incendie en raison d'une surchauffe. Le câble principal ne peut pas être coudé, écrasé ou altéré et ne peut entrer en contact avec aucune source de chaleur.fr Consignes de sécurité

:Mise en garde Risque d'incendie / de dommage matériel / de dommage à l'appareil ! L'utilisation de rallonges ou de blocs multiprises peut provoquer un incendie en raison d'une surchauffe ou d'un court-circuit. Connectez l'appareil directement à une prise avec mise à la terre qui a été correctement installée. N'utilisez pas de rallonges, de blocs multiprises ni de coupleurs à plusieurs voies. :Mise en garde Risque de blessure / de dommage matériel / de dommage à l'appareil ! ■ L'appareil risque de vibrer ou de bouger en cours de fonctionnement, et donc de provoquer des blessures ou des dommages matériels. Placer l'appareil sur une surface propre, plane et solide, en utilisant un niveau à bulle pour pour vous guider, niveler l'appareil à l'aide des pieds à visser. Risque de blessure/de dommage matériel/de dommage à l'appareil ! ■ Si vous saisissez l'appareil par des parties saillantes quelconques (ex. le hublot de l'appareil) en vue de le soulever ou de le déplacer, ces parties risquent de se briser et de vous blesser. Ne saisissez pas l'appareil par aucune partie saillante pour le déplacer. :Mise en garde Risque de blessure ! ■ L'appareil est très lourd. Son soulèvement risque de causer des blessures. Ne soulevez pas l'appareil vous-même. Risque de blessure !■ L'appareil présente des arêtes vives sur lesquelles vous risquez de vous couper les mains. Ne saisissez pas l'appareil par ses arêtes vives. Porter des gants de protection pour le soulever. Risque de blessure !■ Les flexibles et les câbles principaux peuvent constituer un danger de trébuchement avec des blessures pour conséquence s'ils ne sont pas correctement acheminés. Acheminer les flexibles et les câbles de sorte qu'ils ne constituent aucun danger de trébuchement. Attention ! Dommage matériel/dommage à l'appareil ■ En cas de pression d'eau trop élevée ou trop basse, l'appareil risque de ne pas pouvoir fonctionner correctement. Cela peut également provoquer des dommages matériels ou endommager l'appareil. Assurez-vous que la pression d'eau dans le système d'alimentation en eau est d'au moins 100 kPa (1 bar) et qu'elle n'excède pas 1 000 kPa (10 bars). Dommage matériel/dommage à l'appareilConsignes de sécurité fr

■ Des dommages matériels ou un dommage à l'appareil risquent d'être la conséquence de tuyaux altérés ou détériorés. Les tuyaux d'eau ne peuvent pas être ni coudés, ni écrasés, ni altérés ni coupés. Dommage matériel/dommage à l'appareil■ L'utilisation de tuyaux d'une autre marque pour raccorder l'alimentation en eau risque de provoquer des dommages matériels ou d'endommager l'appareil. Utilisez uniquement les tuyaux fournis avec l'appareil ou des tuyaux de rechange d'origine. Dommage matériel/dommage à l'appareil ■ L'appareil est sécurisée pour le transport par des dispositifs de sécurité pour le transport. Des dommages à l'appareil risquent d'être la conséquence si les dispositifs de sécurité pour le transport ne sont pas enlevés avant d'utiliser l'appareil. Il importe d'enlever complètement tous les dispositifs de sécurité pour le transport avant d'utiliser l'appareil pour la première fois. Conserver séparément ces dispositifs de sécurité pour le transport. Afin d'éviter de détériorer l'appareil en cours de transit, il est important de replacer les dispositifs de sécurité pour le transport si l'appareil doit être transporté. Commande :Mise en garde Risque d'explosion / d'incendie ! Le linge qui est entré en contact avec des solvants, de l'huile, de la cire, des produits éliminant la cire, de la peinture, de la graisse ou des détachants, risque de prendre feu lorsqu'il est séché dans la machine, voire même provoquer l'explosion de l'appareil. Veuillez donc prendre en compte ce qui suit : ■ Bien rincer le linge avec de l'eau chaude et de la lessive avant de le sécher dans la machine. ■ Ne pas placer de linge dans l'appareil pour le sécher s'il n'a pas été lavé auparavant. ■ Ne pas utiliser l'appareil si des produits chimiques ont été utilisés pour nettoyer le linge. :Mise en garde Risque d'explosion/ d'incendie ! ■ Le linge qui a été préalablement traité avec des produits nettoyants contenant des solvants (détachant, solvants de nettoyage) peut provoquer une explosion dans le tambour. Bien rincer le linge avec de l'eau avant de le laver dans la machine.fr Consignes de sécurité

Risque d'explosion/d'incendie ! ■ Certains objets risquent de prendre feu en cours de séchage, voir même de provoquer l'incendie ou l'explosion de l'appareil. Enlever tous les briquets ou allumettes des poches des articles de linge. Risque d'explosion/d'incendie ! ■ De la poussière de charbon ou de farine autour de l'appareil peuvent provoquer une explosion. S'assurer que la zone autour de l'appareil est propre lorsque celui-ci fonctionne. :Mise en garde Risque d'incendie / de dommage matériel / de dommage à l'appareil ! Si le programme est terminé avant que le cycle de séchage ne soit fini, le linge ne refroidit pas suffisamment et risque de prendre feu ou de provoquer des dommages matériels ou d'endommager l'appareil. ■ Au cours de la dernière phase du cycle de séchage, le linge dans le tambour n'est pas chauffé (cycle de refroidissement). Ceci a pour effet que le linge reste à une température à laquelle il n'est pas endommagé. ■ Ne pas éteindre l'appareil avant que le cycle de séchage ne soit terminé sauf si vous enlevez immédiatement tous les articles de linge du tambour immédiatement et les étalez (pour dissiper la chaleur). :Mise en garde Risque d'empoisonnement ! Des fumées toxiques peuvent être refoulées par des agents de nettoyage qui contiennent des solvants, par ex. solvant de nettoyage. N'utilisez aucun agent de nettoyage qui contient des solvants. :Mise en garde Risque de blessure ! ■ Si vous placez tout votre poids/vous asseyez sur le hublot de l'appareil lorsque celui-ci est ouvert, l'appareil risque de basculer et de provoquer des blessures. Ne vous appuyez pas de tout votre poids sur le hublot de l'appareil lorsqu'il est ouvert. Risque de blessure ! ■ Si vous grimpez sur l'appareil, le plan de travail risque de casser et de provoquer des blessures. Ne grimpez pas sur l'appareil. Risque de blessure ! ■ Vous risquez de blesser vos mains si vous les introduisez dans le tambour pendant qu'il tourne encore. Patientez jusqu'à ce que le tambour s'arrête de tourner.Consignes de sécurité fr

:Mise en garde Risque de brûlure ! Lorsque vous lavez du linge à haute température, vous risquez de vous brûler si vous entrez en contact avec le produit de nettoyage chaud (par ex. lorsque vous évacuez un produit de nettoyage chaud dans un évier). Ne mettez pas vos mains dans le produit de nettoyage chaud. :Mise en garde Irritation de la peau/des yeux ! De la lessive et des produits d'entretien risquent d'être projetés si vous ouvrez le bac à produits en cours de fonctionnement de l'appareil. Rincez-vous soigneusement les yeux/la peau s'ils entrent en contact avec de la lessive ou des produits d'entretien. Consulter immédiatement un médecin en cas d'ingestion accidentelle. Attention ! Dommage matériel / dommage à l'appareil ■ Si la quantité de linge dans l'appareil excède la capacité de charge maximum, l'appareil risque de ne pas pouvoir fonctionner correctement. Cela peut également provoquer un dommage matériel ou endommager l'appareil. Ne pas dépasser la capacité de charge maximum de linge sec. S'assurer de respecter les capacités de charge maximum spécifiées pour chacun des programmes. ~ Page 34 Dommage matériel/dommage à l'appareil ■ De la moussse et du caoutchouc mousse risquent de se déformer et de fondre s'ils sont séchés dans l'appareil Ne pas sécher dans l'appareil des articles de linge qui contiennent de la mousse ou du caoutchouc mousse. Dommage matériel/dommage à l'appareil ■ Des dommages matériels ou un dommage à l'appareil risquent d'être la conséquence si vous versez la mauvaise quantité de lessive ou d'agent de nettoyage. Utiliser des lessives/produits d'entretien/agents de nettoyage et adoucissants conformément aux instructions du fabricant.fr Consignes de sécurité

Nettoyage / maintenance :Mise en garde Danger de mort ! Cet appareil fonctionne à l'électricité. Il existe un danger d'électrocution si vous entrez en contact avec des composants se trouvant sous tension. Veuillez donc noter ce qui suit : ■ Mettre l'appareil hors tension. Débrancher l’appareil du secteur (retirer la prise). ■ Ne jamais tirer la fiche principale avec des mains mouillées. ■ Pour retirer la fiche principale de la prise, toujours tirer la fiche elle- même et non pas par le câble principal, sans quoi celui-ci risque d'être endommagé. ■ Ne pas entreprendre de modifications techniques sur l'appareil ou ses équipements. ■ Les réparations et tout autre travail sur l'appareil doivent être effectuées uniquement par notre service à la clientèle ou par un électricien. Ceci s'applique également pour le remplacement du câble principal (si nécessaire). ■ Des câbles principaux de rechange peuvent être commandés auprès de notre service à la clientèle. :Mise en garde Risque d'empoisonnement ! Des fumées toxiques peuvent être refoulées par des agents de nettoyage qui contiennent des solvants, par ex. solvant de nettoyage. N'utilisez aucun agent de nettoyage qui contient des solvants. :Mise en garde Risque de choc électrique/de dommage matériel/de dommage à l'appareil ! La pénétration d'humidité dans l'appareil peut provoquer un court-circuit. N'utilisez pas d'appareil à pression ni d'appareil à vapeur, de tuyau, ni de pistolet pulvérisateur pour nettoyer votre appareil. :Mise en garde Risque de blessure / de dommage matériel / de dommage à l'appareil ! L'utilisation de pièces de rechange ou d'accessoires d'une autre marque peut s'avérer être dangereuse et de provoquer des dommages matériels ou d'endommager l'appareil. Pour des raisons de sécurité, utiliser uniquement des pièces de rechange et des accessoires d'origine.Respect de l'environnement fr

Attention ! Dommage matériel / dommage à l'appareil Des agents de nettoyage et agents de pré-traitement du linge (p. ex. produit éliminant les taches, sprays de pré- lavage, etc.) risquent de causer des dommages s'ils entrent en contact avec les surfaces de l'appareil. Veuillez donc prendre en compte ce qui suit : ■ Éviter que ces agents n'entrent en contact avec les surfaces de l'appareil. ■ N'utiliser rien d'autre que de l'eau et un chiffon doux et humide pour nettoyer l'appareil. ■ Éliminer tout détergent, spray et autres résidus immédiatement. 7 Respect de l'environnement Respect de l'environnement Emballage / Appareil usagé Conseils pour économiser de l’énergie ■ Utilisez la quantité maximale de linge permise par le programme respectif. Vue d'ensemble des programmes ~ Page 34 ■ Lavez le linge normalement sale sans prélavage. ■ Mode économie d'énergie: le bandeau d'affichage s'éteint au bout de quelques minutes, la touche I clignote. Appuyer sur n'importe quelle touche pour activer l’éclairage Le mode d'économie d'énergie n'est pas activé lorsqu'un programme tourne. ■ Les températures de programme indiquées s’orientent sur la température mentionnée sur l’étiquette d’entretien que comporte chaque article textile. Pour des raisons d’économie d’énergie, tout en assurant un résultat de lavage optimal, la température de lavage réelle peut différer de la température de programme indiquée. ■ Si le linge doit être séché ensuite dans l'appareil, sélectionnez la vitesse d'essorage maximale. Plus grande aura été l’extraction d’eau du linge, plus le temps de séchage sera court et plus importantes seront les économies d’énergie. Ne faites pas sécher du linge mouillé. Eliminez l'emballage en respectant l'environnement.

Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.fr Installation et branchement

5 Installation et branchement Install ation et branchement Étendue des fournitures Remarque : Vérifiez si la machine présente des avaries de transport. Ne mettez pas en service une machine endommagée. En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou à notre service après-vente ~ Page 49 Accessoire supplémentaire : un collier à vis de ∅ 24 - 40 mm (commerce spécialisé) permettant le raccordement du flexible d'écoulement d'eau à un siphon. Outillage utile ■ Niveau à bulle pour la mise à niveau ■ Clés à vis avec embout: – calibre 13 pour retirer les cales de transport et – calibre 17 pour ajuster les pieds de l'appareil Consignes de sécurité :Mise en garde Risques de blessures ! ■ Le lave-linge séchant est très lourd. Soyez prudent pour soulever/ transporter le lave-linge séchant. ■ Un soulèvement du lave-linge séchant par des pièces saillantes (par ex. hublot du lave-linge séchant) peut entraîner le bris de pièces et causer des blessures. Ne pas soulever le lave-linge séchant par ses pièces saillantes. ■ Si les flexibles et les lignes du secteur n’ont pas été posés correctement, vous risquez de trébucher et de vous blesser. Posez les flexibles, conduites et câbles de sorte que personne ne puisse trébucher dessus. Attention ! Dommage de l'appareil Les flexibles dans lesquels l’eau gèle peuvent se déchirer/éclater. N'installez pas le lave-linge séchant dans des zones à risque de gel ni à l'air libre. ( Cordon d’alimentation électrique 0 Sachet de rangement: ■ Notice d'utilisation et d'installation ■ Répertoire du réseau de service après-vente* ■ Garantie*■ Coiffes pour obstruer les orifices restants une fois les cales de transport enlevées 8 Flexible d'arrivée d'eau sur le modèle Aqua-Stop

@ Flexible d'écoulement d'eau H Coude pour fixer le flexible d'écoulement d'eau* P Flexible d'écoulement d'eau sur les modèles standard/Aqua- Secure

• selon le modèleInstallation et branchement fr

Attention ! Dégât des eaux Les points de raccordement des flexibles d'arrivée d'eau et d'écoulement d'eau sont sous une pression d'eau élevée. Pour éviter des fuites ou des dégâts des eaux, veuillez impérativement respecter les consignes figurant dans ce chapitre! Remarques ■ Outre les consignes énoncées ici, vous aurez peut-être à respecter aussi les prescriptions particulières énoncées par vos compagnies distributrices d'eau et d'électricité. ■ En cas de doute, confiez le branchement à un spécialiste. Surface d’installation Remarque : Le lave-linge séchant doit être stable de telle sorte qu'il ne se déplace pas. ■ La surface d'installation doit être dure et plane. ■ Des sols/revêtements de sol mous ne sont pas appropriés. Installation sur un socle ou un plancher à poutres de bois Attention ! Dommages à l’électroménager Le lave-linge séchant peut bouger lors du cycle d'essorage et se renverser ou basculer de sa base. Bloquez toujours les pieds du lave-linge séchant à l'aide des pattes de retenue. Pattes de retenue : numéro de commande WMZ 2200, WX 975600, CZ 110600, Z 7080X0. Remarque : S'il est fixé sur une poutre en bois : ■ Installez le lave-linge séchant de préférence dans un angle de la pièce. ■ Sur le plancher, vissez un panneau de bois résistant à l'eau (d'une épaisseur de 30 mm minimum). Installation de l'appareil sous un plan de travail / dans une cuisine intégrée :Mise en garde Danger de mort ! Risque d'électrocution en cas de contact avec des composants sous tension. Ne pas enlever la plaque de recouvrement de l'appareil. Remarques ■ La niche doit faire 60 cm de largeur. ■ Installer le lave-linge séchant uniquement sous un plan de travail continu, relié fermement avec les armoires voisines. Enlever les cales de transport Attention ! Dommage de l'appareil ■ Pour le transport, la machine est immobilisée par des cales de transport. Pendant la marche de la machine, les cales de transport non retirées risquent d'endommager le tambour par exemple. Avant la première utilisation, enlevez impérativement et entièrement les 4 cales de transport. Rangez les cales. ■ Pour éviter des dégâts au cours d'un transport ultérieur, réincorporez impérativement les cales avant d'effectuer le transport.fr Installation et branchement

Remarque : Conservez les vis et les douilles.

1. Retirer les flexibles des fixations.

2. Dévisser les 4 cales de transport à

l'aide d'une clé plate SW13 et les retirer. Enlever les douilles. Sortir le cordon d'alimentation de ses supports.

3. Mettre les couvercles en place.

Verrouiller fermement les couvercles en appuyant sur le crochet de blocage. Longueurs de flexibles, conduites et lignes Raccordement à gauche

Raccordement à droite Remarque : En cas d’utilisation des portes-flexible, les longueurs de flexible possibles diminuent ! Disponible chez le distributeur / service après vente: ■ Rallonge pour flexible Aqua-Stop et flexible d’arrivée d’eau froide (env. 2,50 m). N° réf. : WMZ 2380, WZ 10130, CZ 11350, Z 7070X0. ■ Flexible d'arrivée plus long (env. 2,20 m) pour modèle standard. aFP aFP aFP aFPaFPaFP PLQ

Arrivée de l'eau :Mise en garde Danger de mort ! Risque d'électrocution en cas de contact avec des composants sous tension. Ne plongez pas le dispositif de sécurité Aqua-Stop dans l'eau (il contient une électrovanne). Remarques ■ Remarque : faire fonctionner le lave- linge séchant uniquement avec de l'eau de ville froide. ■ Ne raccordez jamais la machine au mitigeur d'un chauffe eau accumulateur ouvert. ■ Ne pas utiliser de flexible d'arrivée d'eau usagé. Utiliser uniquement le flexible d'arrivée d'eau fourni à la livraison ou acheté chez un revendeur spécialisé agréé. ■ Ne pliez pas ou bien ne coincez pas le flexible d'arrivée d'eau. ■ Ne modifiez pas (raccourcir, couper) le flexible d'arrivée d'eau (la solidité n'est plus garantie). ■ Ne serrez les raccords qu'à la main. Si vous serrez des raccords trop fermement avec un outil (pince), cela risque d'endommager les filetages. Pression optimale de l'eau dans le réseau de conduites au moins 100 kPa (1 bar) maximum 1000 kPa (10 bar) Robinet grand ouvert, il doit couler au minimum 8 litres / minutes. Si la pression de l'eau est plus élevée, il faut installer un réducteur de pression en amont. Branchement Raccorder le flexible d'arrivée d'eau au robinet (26,4 mm = ¾") et sur l'appareil (pas nécessaire sur les modèles avec Aquastop, installé en fixe): ■ Modèle : Standard ■ Modèle : Aqua-Secure ■ Modèle : Aquastop Remarque : Ouvrir prudemment le robinet d'eau tout en vérifiant si les raccords sont étanches. La jonction par vis se trouve sous la pression régnant dans la conduite d'eau.fr Installation et branchement

Évacuation de l'eau :Mise en garde Risque de brûlure ! Vous risquez de vous ébouillanter pendant le lavage à haute température, en cas de contact avec le bain lessiviel très chaud par ex. pendant la vidange du bain très chaud dans un lavabo. Ne mettez pas la main dans le bain lessiviel chaud. Attention ! Dégât des eaux Si, en raison de la pression élevée de l'eau pendant la vidange, le flexible d'évacuation glisse hors du lavabo ou du point de raccordement, l'eau qui s'écoule peut provoquer des dégâts. Sécurisez le flexible pour l'empêcher de sortir. Attention ! Endommagement de l'appareil / des textiles Si l'extrémité du flexible d'évacuation plonge dans l'eau vidangée, de l'eau risque d'être réaspirée dans l'appareil et d'endommager l'appareil/les textiles. Veillez à ce que : ■ le bouchon n'obture pas l'orifice d'écoulement du lavabo. ■ l'extrémité du flexible d'évacuation d'eau ne plonge pas dans l'eau vidangée. ■ l'eau s'écoule avec une rapidité suffisante. Remarque : Ne pas couder le flexible d'évacuation et ne pas l'étirer. Branchement ■ Évacuation dans une vasque de lavabo ■ Écoulement dans un siphon Le point de raccordement doit être sécurisé par un collier de flexible de ∅ 24 - 40 mm (commerce spécialisé). ■ Écoulement dans un tuyau en plastique avec manchon en caoutchouc ou dans un avaloir d'égoutInstallation et branchement fr

1. Dévissez le contre-écrou dans le

sens des aiguilles d'une montre à l'aide d'une clé.

2. Vérifiez le niveau du lave-linge

séchant avec un niveau à bulle et corrigez-le si nécessaire.Tournez le pied de l'appareil pour modifier la hauteur. Remarque : Les quatre pieds du lave-linge doivent être solidement fixés au sol. Le lave-linge séchant ne doit pas bouger !

3. Ne bougez plus le pied et vérifiez à

nouveau le niveau. Saisissez le pied et n'ajustez pas la hauteur. Remarques ■ Les contre-écrous des quatre pieds de l'appareil doivent être fermement vissés contre la carrosserie. ■ Si l'appareil n'est pas parfaitement à niveau, il risque de faire beaucoup de bruit, de vibrer et de se « déplacer » tout seul. Raccordement électrique Sécurité électrique :Mise en garde Risque d’électrocution ! ! Danger de mort en cas de contact avec des composants sous tension. ■ Retirez la fiche électrique uniquement par la fiche et pas par le cordon car il pourrait être endommagé. ■ Saisissez la fiche uniquement avec les mains sèches. ■ Ne débranchez jamais la fiche pendant le fonctionnement. ■ Raccordement du lave-linge séchant au courant alternatif via une prise femelle à contacts de terre réglementairement installée. ■ La tension du secteur et celle indiquée sur le lave-linge séchant (plaque signalétique) doivent concorder. ■ La tension de fonctionnement ainsi que l'ampérage nécessaire du fusible/disjoncteur figurent sur la plaque signalétique. Assurez-vous que : ■ La fiche mâle et la prise de courant vont ensemble. ■ Les fils du cordon présentent une section suffisante. ■ Le système de mise à la terre est correctement installé. ■ L'opération du changement du cordon électrique (si nécessaire) est réservée à un électricien agréé. Le cordon d’alimentation électrique de rechange est disponible auprès du service après-vente. ■ N’utilisez pas de fiches / prises multiples ni de câbles prolongateurs. ■ En cas d'utilisation d'un disjoncteur différentiel, n'utilisez qu'un type de disjoncteur arborant le symbole z. Seule la présence de ce symbole garantit que ce disjoncteur satisfait aux prescriptions en vigueur. ■ La fiche mâle reste à tout moment accessible. ■ Le cordon électrique n'est pas plié, pincé, modifié, coupé et n'a pas été en contact avec des sources de chaleur.fr Installation et branchement

Avant le premier lavage / séchage Avant de quitter l’usine, le lave-linge séchant a subi des tests approfondis. Afin d'éliminer l'eau résiduelle des procédures de test, exécuter la première fois le programme Nettoyage tambour sans linge. Remarque : ■ Le lave-linge séchant doit être installé et branché correctement. Installation et branchement ~ Page 14 ■ Ne jamais mettre en service un lave- linge séchant endommagé. Prévenez le service après- vente.~ Page 49

1. Brancher la fiche dans la prise de

2. Ouvrir le robinet d’eau.

3. Mettre l’appareil sous tension.

4. Fermer la porte. Ne pas charger de

5. Sélectionner le programme

Nettoyage tambour 40°C.

6. Ouvrir le bac à produits.

7. Verser environ 1 l d'eau dans le

8. Remplir le compartiment II de

produit lessiviel complet selon les indications du fabricant pour saleté superficielle. Remarque : Pour éviter la formation de mousse, utilisez uniquement la moitié de la quantité de produit lessiviel recommandée. N'utilisez pas de lessive pour lainages ou textiles délicats.

9. Fermer le bac à produits.

10.Appuyer sur Start/Reload A (Départ/Rajout). 11.Éteindre l’appareil à la fin de programme. Votre lave-linge séchant est maintenant prêt à l'emploi. Transport Travail préparatoire

1. Fermez le robinet.

2. Évacuez la pression du flexible

d'arrivée d'eau. Filtre du flexible d'eau d'arrivée bloqué

3. Videz l'eau résiduelle si nécessaire.

Videz la pompe obstruée

4. Débranchez la prise du lave-linge

5. Démontez les flexibles.

Poser les cales de transport :

1. Enlevez et rangez les couvercles.

Utilisez éventuellement un tournevis.

2. Mettez les 4 douilles en place.

Bridez fermement le cordon d’alimentation électrique contre les fixations. Mettez les vis en place et serrez-les à fond. Avant la mise en service : Remarques ■ Enlevez toujours les cales de transport! ■ Pour empêcher lors du lavage suivant que du produit lessiviel non utilisé gagne l'évacuation : versez 1 l d'eau dans le compartiment II, puis lancez le programme Essorage/ Vidange.Le plus important en bref fr

Y Le plus important en bref Le plus import ant en bref 1 @ @ @ Brancher la fiche dans la prise de courant. Ouvrir le robinet d’eau. Ouvrir le hublot du lave-linge séchant. Sélectionner le programme de lavage/ séchage. Charge max. dans le bandeau d'affichage. 2 @ @ Modifier éventuellement les préréglages du programme sélectionné et/ou sélectionner des fonctions additionnelles. Trier le linge. Introduire le linge. 3 @ @ @ FODFN Ouvrez le tiroir à produit lessiviel. Dosez la lessive conformément à la recommandation de dosage. ~ Page 30 Fermez le hublot du lave-linge séchant. Appuyez sur Start/ Reload (Départ/Rajout) de linge. 4 @ @ @ Fin du programme. Régler le programmateur sur Arrêt. Ouvrir le hublot du lave-linge séchant et retirer le linge. Fermer le robinet d'eau (sur les modèles sans Aqua-Stop) et débrancher la fiche de la prise de courant.fr Présentation de l'appareil

• Présentation de l'appareil Présentati on de l' appareil Lave-linge séchant

( Bac à produits0 Zone de commande / bandeau d'affichage8 Hublot avec poignée9S Ouvrir le hublot9T Fermer le hublot@ Trappe de servicePrésentation de l'appareil fr

Bandeau de commande Modifier les préréglages du programme sélectionné et sélectionner des fonctions additionnelle :

( Sélectionner un programme. Le programmateur peut tourner dans les deux sens. Pour éteindre le lave-linge séchant, réglez le programmateur sur Arrêt. 0 Pour modifier les réglages standard, appuyer sur les touches °C Temp., 0 rpm (tr/min), 5 Finish in (Fin dans) et Š Dry (Séchage). ~ Page 38 Appuyer sur les touches G Speed Perfect /FEco Perfect et Z Water Plus (Niveau plus) pour obtenir des fonctions additionnelles. ~ Page 40 8 Bandeau d'affichage pour remarques. ~ Page 24 @ Démarrez le programme. Appuyer sur la touche Start/ Reload (Départ/Rajout) A pour lancer le programme, l'interrompre (par ex. pour rajouter du linge) ou pour l'arrêter. ~ Page 32fr Présentation de l'appareil

Bandeau d’affichage Affichages afférents au programme

( Température pour le pro- gramme de lavage Ž (froid) – 90°C Température en °C 0 Informations relatives au programme 1:50* Durée du programme après la sélection du programme en h:min (heures:minutes). 1 – 24 h Finish in (Fin dans) en h (h=heure) 7,0 kg* Charge max. pour le programme choisi 0 – 1500 0* Vitesse d'essorage en tours par minute. Si la vitesse d'essorage 0 est sélectionnée, tous les processus d'essorage sont annulés et l'eau est évacuée après le dernier cycle de rinçage. Stade actuel du programme End (Fin) Fin du programme 0:00 Le processus de repassage facile est en cours ~ Page 32 – – – – Fin du programme avec réglage de la vitesse d'essorage – – – – Autres informations E: - -* Affichage d'erreurs 0* Réglage du volume du signal sonore~ Page 41Présentation de l'appareil fr

Séchage o Repassage facile @ Remarques afférents au programme et symboles de fonction supplémentaires E allumé Allumé, si la sécurité-enfants a été activée ~ Page 31 E clignote La sécurité-enfants est activée, le program- mateur a été déréglé ou les touches ont été actionnées. Õ allumé Lorsque la porte est verrouillée Õ clignote Si l'on appuie sur la touche A Start/Reload (Départ/Rajout) pour démarrer le pro- gramme lorsque la porte n'est pas correcte- ment fermée. r allumé Pression de l’eau trop faible. Ceci rallonge la durée du programme. r clignote Le robinet d'eau n'est pas ouvert ou l’eau n’est pas sous pression. Å Allumé, en cas de détection d'un excès de mousse, un cycle de rinçage supplémentaire est enclenché. ñ Allumé, si Finish in (Fin dans) a été sélec- tionné G Speed Perfect G Allumé lorsque la fonction additionnelle souhaitée a été sélectionnée, voir détails ~ Page 40 F Eco Perfect F Z Water Plus (Niveau Plus) Ï Š Dry (Séchage) Š Activé lorsque la fonction de séchage est activée A Start/Reload (Départ/Rajout) A Allumé lorsque l'appareil est en service; clignote lorsque l'appareil est prêt ou est à l'arrêt. H Mode de séchage et temps de séchage pouvant être sélectionné » Prêt à ranger (automatique)

• Extra sec (automatique) 20 refroidissement de la machine 20 minutes 60, 120 séchage à temps limité 60/120

• selon les programmes/fonctions additionnelles sélectionnésfr Linge

Z Linge Linge Préparation du linge pour le lavage Tri du linge suivant: Triez le linge selon les consignes d'entretien et indications du fabricant figurant sur les étiquettes d'entretien par: ■ Type de tissu / de fibre ■ Couleur Remarque : Le linge peut déteindre ou ne sera pas correctement propre. Lavez séparément le linge blanc et de couleur. Lavez séparément le linge de couleur neuf. ■ Degré de salissure – peu sale Ne pas prélaver ; sélectionnez éventuellement la fonction additionnelle G Speed Perfect. – normalement sale Sélectionnez un programme avec prélavage. Soumettez le cas échéant les taches à un traitement préalable. – très sale Introduisez moins de linge. Sélectionnez un programme avec prélavage. Soumettez le cas échéant les taches à un traitement préalable. – Taches: enlevez / prétraitez les taches tant qu'elles sont encore fraîches. Tamponnez-les d'abord avec de l'eau savonneuse, ne frottez pas. Lavez ensuite le linge avec le programme approprié. Les taches rebelles/incrustées peuvent nécessiter plusieurs lavages avant de disparaître complètement. ■ Symboles sur les étiquettes d'entretien Remarque : Les chiffres figurant dans les symboles indiquent la température maximale de lavage à employer. Épargner le linge et le lave-linge séchant: Attention ! Dommages sur l'appareil/sur les textiles Des corps étrangers (par ex. des pièces de monnaie, trombones, épingles, pointes) risquent d'endommager le linge ou des composants du lave-linge séchant. Pour cette raison, respectez les consignes suivantes lors de la préparation de votre linge: ■ Lors du dosage de tous les produits lessiviels, produits d’aide au lavage, produit d’entretien et détergents, respectez impérativement les consignes de leurs fabricants. ■ Ne dépassez pas la charge maximale indiquée. Un surremplissage altère le résultat de lavage. M convient pour un lavage normal; par ex. programme Coton N nécessite un lavage ménageant; par ex. programme Synthétiques O nécessite un lavage particulièrement ménageant; par ex. programme Délicat/ Soie W lavable à la main; par ex. programme W laine Ž Ne pas laver le linge en machine.Linge fr

■ Évitez tout contact entre les surfaces du lave-linge séchant et les produits de nettoyage et de traitement préalable du linge (détachant, aérosol de prélavage, etc.). Le cas échéant, essuyez immédiatement, avec un chiffon humide, les résidus de brouillard de pulvérisation et d'autres résidus/gouttes. ■ Videz toutes lespoches. Enlevez les corps étranger. ■ Faites attention aux pièces métalliques (trombones, etc.) et retirez-les. ■ Il faudrait retrousser les pantalons, les tricots et textiles fragiles, par ex. le linge tricoté, les t-shirts ou pulls molletonnés avant de les laver. ■ Vérifiez bien si les soutiens-gorges à baleines sont lavables en machine. ■ Lavez les textiles délicats dans un filet (bas, voilages, soutien-gorge à baleines). ■ Fermez les fermetures Éclair, boutonnez les housses. ■ À l'aide d'une brosse, enlevez le sable éventuellement présent dans les poches et dans les revers. ■ Enlevez les petites roulettes des rideaux ou placez-les dans un filet. Préparation du linge pour le séchage Remarque : Pour garantir un résultat de séchage uniforme, triez le linge selon : ■ Le type de tissu ■ Le programme de séchage ■ Les symboles d'entretien indiqués sur les étiquettes d'entretien. Séchez uniquement le linge adapté au sèche-linge ou présentant les symboles d'entretien suivants : ■ a = séchez à température normale (Séchage) ■ ` = séchez à basse température (Séchage délicat) Les textiles suivants ne doivent pas être séchés au sèche-linge : ■ b = symbole « sèche-linge interdit » ■ Laine ou textiles contenant de la laine. ■ Textiles délicats (soie, rideaux synthétiques). ■ Textiles contenant du caoutchouc mousse ou des matériaux similaires. ■ Textiles traités avec des liquides inflammables, par ex. avec du détachant, de l'éther, du diluant. Risque d'explosion ! ■ Textiles contenant de la laque ou des substances similaires. Remarques ■ Avant le séchage, les textiles lavés à la main doivent être essorés à la vitesse d'essorage appropriée. ■ Avant le séchage, essorez à la vitesse maximale. Une vitesse d'essorage supérieure à 1000 t/min est recommandée pour le coton (supérieure à 800 t/min pour les textiles délicats). ■ Ne repassez pas le linge immédiatement après le séchage. Il est recommandé de rouler le linge pour répartir uniformément l'humidité résiduelle. ■ Pour garantir de bonnes performances de séchage, les quilts, tissus en éponge et autres textiles de grande dimension doivent être séchés séparément. Ne séchez jamais plus de cinq (ou plus de 4 kg de) serviettes éponges à la fois. ■ Ne dépassez pas la charge maximale.fr Utilisation de l'appareil

1 Utilisation de l'appareil Util isati on de l'appareil Préparer le lave-linge séchant Ce lave-linge séchant a été testé avant la livraison. Pour éliminer l'eau résiduelle provenant des tests, exécuter le premier cycle de lavage sans linge et avec le programme Nettoyage tambour. Avant le premier lavage/séchage ~ Page 20 Remarque : ■ N'allumez jamais un lave-linge séchant défectueux! ■ Contactez le service après-vente! ~ Page 49

1. Brancher la fiche dans la prise de

2. Ouvrir le robinet d’eau.

En raison de la technologie de condensation d'eau utilisée pour le séchage, le robinet d'eau raccordé doit rester ouvert pendant le processus de séchage pour en garantir le bon déroulement.

Sélectionner un programme/ allumer l'appareil Remarque : Si vous avez activé la sécurité-enfants, vous devez d'abord la désactiver avant de pouvoir régler un programme. ■ Sélectionnez le programme souhaité à l'aide du programmateur. Le programmateur peut tourner dans les deux sens. Le lave-linge séchant est allumé. Les informations suivantes apparaissent en continu dans le bandeau d'affichage pour le programme sélectionné : ■ durée du programme,■ la température préréglée,■ la charge maximale (lorsque le hublot est ouvert). Adapter le programme de lavage Vous pouvez utiliser les préréglages affichés ou adapter de façon optimale le programme choisi aux pièces de linge en modifiant les préréglages ou en choisissant des fonctions additionnelles. Les réglages et fonctions additionnelles pouvant être sélectionnés dépendent du programme de lavage/séchage sélectionné. Tableau des programmes ~ Page 34 Remarques ■ Des options peuvent être sélectionnées, désactivées ou modifiées selon la progression du programme.Utilisation de l'appareil fr

■ Toutes les touches sont sensibles, il suffit de les effleurer légèrement. En sélectionnant et maintenant enfoncées les touches °C Temp., 0 rpm (tr/min), ñ Finished in (Fin dans), les possibilités de réglage s'affichent automatiquement l'une après l'autre. Modification du préréglage d'un programme de lavage, par ex. la température de lavage: ■ Appuyer sur la touche °C Temp. pour régler la température de lavage souhaitée. Modification des fonctions additionnelles d'un programme de lavage, par ex. sélection de G Speed Perfect: ■ Appuyer sur la touche G Speed Perfect /F Eco Perfect jusqu'à ce que le voyant lumineux G s'allume. Remarque : Après la modification des préréglages et/ou des fonctions additionnelles, la durée du programme peut changer. Adapter le programme de séchage Remarque : Si vous avez sélectionné uniquement la fonction séchage ou lavage et séchage sans interruption, vous pouvez modifier le préréglage de la fonction de séchage en cas de besoin. Tableau des programmes ~ Page 34 Modifier les préréglages d'une fonction séchage: ■ Appuyer sur la touche Š Dry (Séchage), pour régler le mode de séchage désiré ou le temps de séchage (uniquement possible pour un programme pour le séchage individuel). Remarque : Après la modification des préréglages de la fonction séchage, la durée du programme peut changer. Chargement du linge :Mise en garde Danger de mort ! Les pièces de linge qui ont été préalablement traitées avec des détergents contenant des solvants comme par exemple des produits détachants risquent de provoquer une explosion après avoir été placées dans le lave-linge séchant. Avant de placer les pièces de linge dans l'appareil, rincez-les d'abord à fond à la main.fr Utilisation de l'appareil

Remarques ■ Introduisez ensemble les petites et les grandes pièces de linge. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage. Certaines pièces de linge peuvent engendrer un balourd. ■ Ne dépassez pas la charge maximale de linge indiquée. Un surremplissage pénalise le résultat de lavage et favorise le froissage.

1. Dépliez les pièces de linge

préalablement triées et introduisez- les dans le tambour.

2. Veillez à ce que du linge ne reste

pas coincé entre le hublot et le joint en caoutchouc.

3. Fermez le hublot.

Remarque : Le voyant lumineux de la touche Start/Reload A (Départ/Rajout) clignote et les préréglages du programme sont affichés en continu dans le bandeau d'affichage. Il est possible de modifier les préréglages. Doser et verser le produit lessiviel et le produit d'entretien Attention ! Dommages à l’électroménager Les détergents et les agents de prétraitement du linge (par ex. détachant, agents de prélavage, etc.) peuvent endommager les surfaces du lave-linge séchant. Éloignez-les des surfaces du lave-linge séchant. À l'aide d'un chiffon mouillé, retirez immédiatement les résidus de pulvérisation et tout autre résidu ou gouttelette. Dosage Dosez les détergents et les produits d'entretien selon : ■ la dureté de l'eau (demandez à votre compagnie des eaux), ■ les spécifications du fabricant sur l'emballage, ■ la quantité de lessive, ■ la saleté. Remplissage des bacs

1. Ouvrez le bac à produits.

:Mise en garde Irritation de la peau/des yeux ! Si le bac à produit est ouvert pendant que l'appareil fonctionne, du détergent/produit d'entretien peut s'écouler. Ouvrez soigneusement le bac. Si du détergent/produit d'entretien entre en contact avec vos yeux ou votre peau, rincez-les/la abondamment. Si vous l'avalez par accident, consultez immédiatement un médecin.

2. Versez du détergent et/ou du produit

de nettoyage. *selon le modèle Bac I Détergent pour le prélavage. Bac i Assouplissant, amidon. Ne dépassez pas la charge maximale. Bac II Lessive pour le lavage principal, adoucisseur d'eau, produit blanchissant, détachant. Bac A* Pour doser le détergent liquide.Utilisation de l'appareil fr

Remarques ■ Respectez toujours les instructions du fabricant lorsque vous dosez tous les détergents, aides au nettoyage, produits d'entretien et agents de nettoyage. ■ Diluez les produits épais avec de l'eau (assouplissant, amidon, etc.). Cela empêche les blocages. ■ Faites attention en ouvrant le bac à produits lorsque l'appareil est en fonctionnement. ■ Si un programme de séchage individuel est sélectionné, veuillez ne pas ajouter de détergent et/ou de produit d'entretien dans l'appareil. Doseur* pour détergent liquide *selon le modèle Positionnez le doseur pour mesurer la bonne quantité de détergent liquide :

1. Ouvrez le bac à produits. Appuyez

sur l'insert et retirez entièrement le bac.

2. Faites coulisser le doseur vers

l'avant, repliez-le et enclenchez-le jusqu'à l'obtention d'un « clic ».

3. Réinsérez le bac.

Remarque : N'utilisez pas de doseur pour les détergents en gel et pour la lessive en poudre, ni pour les programmes avec prélavage, ni lorsqu'un temps de fin est sélectionné. Pour les modèles sans doseur, versez le détergent liquide dans le bac approprié et placez-le dans le tambour. Lancer le programme Appuyer sur la touche Start/Reload A (Départ/Rajout). Le témoin lumineux s'allume et le programme démarre. Remarque : Si vous voulez assurer que le programme ne puisse pas être déréglé par mégarde, sélectionnez la sécurité-enfants. Dans le bandeau d'affichage est indiqué "Fin dans" en cours d'exécution du programme ou bien la durée du programme et les symboles pour la progression du programme après le début du programme de lavage. Bandeau d’affichage ~ Page 24 Sécurité-enfants Vous pouvez verrouiller le lave-linge séchant pour empêcher un déréglage des fonctions par inadvertance. Pour cela, activez la sécurité-enfants après le lancement du programme. Activer / Désactiver: appuyer sur les touches 0 rpm (tr/min) et ñ Finished in (Fin dans) pendant environ 3 secondes. Le symbole E s'allume dans le bandeau d'affichage. Si le signal de touche est activé, un signal acoustique retentit. ■ E s'allume : la sécurité-enfants est activée. ■ E clignote : la sécurité-enfants est activée et le programmateur a été déréglé. Afin d'éviter que le symbole E ne clignote, replacer le programmateur sur le programme de sortie. Le symbole est à nouveau allumé. Remarque : La sécurité-enfants peut rester activée jusqu'au prochain démarrage d'un programme, même après avoir éteint le lave-linge séchant. Vous devez alors désactiver la sécurité-enfants avant le lancement du programme etfr Utilisation de l'appareil

éventuellement la réactiver après le lancement de celui-ci. Rajouter du linge Après le démarrage du programme, il est possible si nécessaire de rajouter du linge ou d’en retirer. Appuyer sur la touche Start/Reload A (Départ/Rajout). Le lave-linge séchant vérifie s'il est possible de rajouter du linge. Remarques ■ En présence d’un niveau d’eau élevé, d’une température élevée ou si le tambour tourne, le hublot reste verrouillé pour des raisons de sécurité et il n’est pas possible de rajouter du linge. Si le bandeau d'affichage affiche ce qui suit: Õ s'allume ~ Rajout pas possible. Pour poursuivre le programme, appuyer sur la touche Start/Reload A (Départ/Rajout). ■ Attendre jusqu'à ce que le symbole de blocage de hublot Õ s'éteigne pour pouvoir ouvrir celui-ci. ■ Ne laissez pas le hublot ouvert longtemps – de l’eau sortant du linge pourrait couler. ■ Pendant la phase de séchage, impossible d’activer la fonction rajout linge. Modifier le programme Si vous avez démarré le mauvais programme par erreur, vous pouvez le modifier comme suit :

1. Sélectionnez Start/Reload A

2. Sélectionnez un autre programme.

Le cas échéant, modifiez les réglages par défaut et/ou sélectionnez d'autres fonctions complémentaires.

3. Sélectionnez Start/Reload A

(Départ/Rajout). Le nouveau programme démarre à partir du début. Interrompre ou mettre fin au programme le programme Programmes à température élevée :

1. Appuyer sur Start/Reload A

2. Faire refroidir le linge: sélectionnez

3. Appuyer sur Start/Reload A

(Départ/Rajout). Programmes à température réduite:

1. Appuyer sur Start/Reload A

2. Appuyez sur Essorage/Vidange.

3. Appuyer sur Start/Reload A

(Départ/Rajout). Programmes de séchage:

1. Sélectionnez Séchage ou Séchage

2. Appuyez sur la touche Š Dry

(Séchage), réglez un temps de séchage de 20 min.

3. Appuyer sur Start/Reload A

(Départ/Rajout). Fin du programme End (Fin) ou – – – – (Arrêt cuve pleine = sans essorage final) apparaît sur le bandeau d'affichage et un signal acoustique retentit. Réglage du volume du signal sonore ~ Page 41 Si la touche – – – – (Arrêt cuve pleine = sans essorage final) a été sélectionnée, appuyer sur la touche Start/Reload A (Départ/Rajout) pour lancer l'essorage final.Utilisation de l'appareil fr

Remarques ■ Le programme se poursuit avec la vidange de l'eau et l'essorage du linge (il est possible de modifier préalablement la vitesse standard d’essorage). ■ Si vous désirez uniquement vider l'eau, appuyer env. 1 minute après le démarrage du programme sur la touche Start/Reload A (Départ/ Rajout) avant que ne débute le cycle d'essorage. Le programme s’interrompt et le verrouillage de hublot se débloque. Vous pouvez extraire le linge. ■ Le clignotement de Hot (chaud) dans le bandeau d'affichage avant que ne soit terminé la fonction séchage signifie que la température dans le tambour est trop élevée. Le programme pour le refroidissement du tambour est exécuté, jusqu'à ce que la température dans le tambour soit moins élevée. ■ Le processus de repassage facile débute dès que le séchage est terminé afin d'éviter que le linge ne se froisse si vous ne le retirez pas immédiatement. Le programme dure environ 30 minutes. L'affiche du temps indique 0:00 et le symbole o s'affiche dans en tant que symbole de statut. Vous pouvez appuyer sur l'une des touches ou tourner le sélecteur de programmes sur une autre position afin de terminer ce processus. Ensuite, le hublot se déverrouille et vous pouvez retirer le linge. Après le lavage / séchage

1. Ouvrir le hublot et retirer le linge.

2. Régler le programmateur sur Arrêt.

L'appareil est mis hors tension.

3. Fermer le robinet d'eau.

Ne s'applique pas en cas de modèles équipés de l'Aqua-Stop. Remarques ■ Ne pas oublier de pièces de linge dans le tambour. Elles risquent de rétrécir lors de la prochaine lessive ou de déteindre sur une autre pièce de linge. ■ Éliminer tout corps étranger éventuel du tambour et du joint en caoutchouc - risque de rouille. ■ Laisser le hublot et le tiroir à produit lessiviel ouverts afin que l’eau restante puisse s’évaporer. ■ Toujours retirer le linge. ■ Toujours attendre la fin du programme, sans quoi l'appareil risque d'être encore verrouillé. Ensuite mettre l'appareil sous tension et attendre son déverrouillage. ■ Le mode économie d'énergie est activé lorsque le bandeau d'affichage s'éteint après la fin du programme. Pour l'activer, sélectionner une touche quelconque.fr Tableau des programmes

/ Tableau des programmes Tableau des programmes Programmes au programmateur Programme / type de linge Options / remarques Nom du programme Explication succincte du programme et indication des textiles aux- quels il convient. charge maximale selon EN50229 charge maximale pour le lavage charge maximale pour le séchage température réglable en °C vitesse d'essorage réglable en tr/ min fonctions additionnelles possibles pour le lavage fonctions additionnelles possibles pour le séchage Coton Programme de lavage standard pour textiles solides en coton ou en lin. Remarque :

• charge réduite pour des fonctions additionnelles G. max. 7.0(5.0)* kg/4.0 kg Ž (froid) – 90 °C – – – –, 400 – 1500 tr/min G, F, Ï

Coton + prélavage Programme gros consommateur d’énergie, pour des textiles solides, très sales, en coton ou en lin. Remarque :

• charge réduite pour des fonctions additionnelles G. max. 7.0(5.0)* kg/4.0 kg Ž (froid) – 90 °C – – – –, 400 – 1500 tr/min G, F, Ï

Mix rapide Charge mixte de textiles en coton et en synthétiques. max. 4.0 kg/2.5 kg Ž (froid) – 40 °C – – – –, 0 – 1500 tr/min G, F, Ï », ·Tableau des programmes fr

AllergyPlus Textiles solides en coton ou en lin. Remarques ■ Convient particulièrement pour les exigences les plus élevées en matière d'hygiène ou pour les peaux particulièrement sen- sibles, grâce à un temps de lavage prolongé à une température prédéterminée, à un niveau d'eau plus élevé et à un cycle de rin- çage plus long. ■ * charge réduite pour des fonctions additionnelles G. max. 6.5 (5.0)* kg/4.0 kg Ž (froid) – 60 °C – – – –, 400 – 1500 tr/min G, F, Ï

Hygiène Un programme innovant pour prétraiter du linge sec par de l'air chaud (jusqu'à 70°C) pour des exigences élevées en matière d'hygiène ; ensuite a lieu un lavage à basse température. Cela contri- bue non seulement à une bonne hygiène mais aussi à l'entretien des textiles. Convient pour la plupart des textiles non délicats. max. 4.0 kg/4.0 kg Ž (froid) – 30 °C – – – –, 0 – 1500 tr/min G, F, Ï

Duvet Textiles lavables en machine et contenant du duvet. Remarques ■ Laver les grandes pièces individuellement. ■ Utiliser un produit lessiviel spécial pour duvet. max. 1.5 kg/1.0 kg Ž (froid) – 60 °C – – – –, 0 – 1200 tr/min G, F, Ï

Rinçage Textiles lavables à la main, rinçage plus avec essorage – / max. 4.0 kg

Essorage/Vidange Essorage uniquement avec vitesse réglable. Pour sélectionner le programme Vidange, régler la vitesse d'esso- rage sur 0. – / max. 4.0 kg

Express 15 min/Lavage & Séch. 1h Pour de petites quantités (≤1 kg) de linge peu sale, en coton, lin, matière synthétique ou tissus mixtes. Temps de lavage env. 15 min. Si la fonction séchage a été sélectionnée, un processus de séchage d'environ 45 minutes a ensuite lieu. max. 2.0 kg/1.0 kg Ž (froid) – 40 °C – – – –, 0 – 1200 tr/min

Laine W Textiles lavables à la main et en machine, en laine ou en mélange de laine. Programme de lavage très délicat pour le linge, pour éviter son rétrécissement, avec des pauses prolongées dans le programme (les textiles trempent dans le bain lessiviel). Remarque : . ■ La laine est une matière d’origine animale : par ex. angora, alpaga, lama, mouton. ■ Utiliser une lessive pour laine adaptée au lavage en machine. max. 2.0 kg/ – Ž (froid) – 40 °C – – – –, 0 – 800 tr/min

Délicat/Soie Pour textiles délicats lavables, par ex. en soie, satin, matière synthétique ou tissu mixte Remarque : . Utiliser un produit lessiviel pour linge délicat ou pour la soie adaptée au lavage en machine. max. 2.0 kg/ – Ž (froid) – 40 °C – – – –, 0 – 800 tr/min G, F, Ï

Nettoyage tambour Programme spécial pour l'hygiène du tambour ou l'élimination des peluches : 90°C = programme antibactérien, ne pas utiliser de produit lessiviel. 40°C = programme antibactérien, un détergent spécial tambour peut être utilisé ; Ž (froid) = programme de rinçage des peluches pour éliminer celles qui se sont accumulées dans le tambour lors du séchage

Séchage délicat Porgramme individuel pour le séchage délicat de vêtements à faible température. - en cas de sélection de », le linge est séché automatiquement pour être prêt à ranger, - en cas de sélection de ·, le linge est séché automatiquement pour être extra sec, - possibilité de choisir le temps de séchage auto-défini de 20, 60 à 120 minutes Remarque : . ** le temps de séchage de 20 minutes est prévu pour le refroidissement du linge et de la machine après le processus de séchage. – /max. 2.5 kg

», ·, Séchage (programme à temps limité)** Séchage Programme de séchage normal individuel pour sécher des vêtements à une température plus élevée. - en cas de sélection de », le linge est séché automatiquement pour être prêt à ranger, - en cas de sélection de ·, le linge est séché automatiquement pour être extra sec, - possibilité de choisir le temps de séchage auto-défini de 20, 60 à 120 minutes Remarque : . ** le temps de séchage de 20 minutes est prévu pour le refroidissement du linge et de la machine après le processus de séchage. – /max. 4.0 kg

», ·, Séchage (programme à temps limité)** Programme / type de linge Options / remarquesTableau des programmes fr

Tableau de séchage Temps de séchage estimé, en min Type de la charge Fonction séchage recommandée Charge pour le séchage (kg) Prêt à ran- ger » Extra sec · Coton/Linge de couleur (Textiles grand teint en coton ou en lin, tels que lingerie, t-shirts, pulls, torchons de vaisselle, serviettes éponge, draps de lit, nappes, vêtements de travail, serviettes de bain) Séchage 0.5 - 2.0 40 - 90 60 - 100

Synthétiques (Textiles en synthétiques ou en tissus mixtes tels que chemises, vêtements de sport) Séchage délicat 0.5 - 1.5 35 - 75 40 - 120

1.5 - 2.5 75 - 120 120 - 190

Fonction séchage Charge pour le séchage (kg) Temps de séchage réglable (min) Séchage (pro- gramme à temps limité) ~1.0 60 ~2.5 120 ± Les temps sont approximatifs et se réfèrent à une charge normale de linge, au programme d’essorage standard et à la température ambiante. ± Le temps de séchage maximal sélectionnable est de 120 minutes. Si le poids du linge dépasse 2,5 kg, sélectionner le séchage automatique. Nous recommandons cette fonction pour obtenir de bons résul- tats de séchage et économiser de l’énergie. La fonction séchage de 20 minutes sert au refroidissement du linge. ± Pour obtenir un résultat de séchage homogène, séparer les textiles épais des plus légers. Séparer par exemple les serviettes éponge des chemises. ± Extra sec · est recommandé pour des serviettes éponge et autres textiles grands et épais. ± Réduire la charge maximale pour serviettes éponge à 4 kg, afin d'obtenir un résultat de séchage en pro- fondeur. ± La laine ne peut pas être séchée dans le lave-linge séchant. ± Pour réduire le froissement du linge après le séchage, charger moins de linge.fr Pour modifier les réglages par défaut d'un programme

Amidonnage Remarque : Le linge ne doit pas avoir été traité avec un adoucissant. L’amidonnage est possible avec de l’amidon liquide dans tous les programmes de lavage. Versez la quantité d'amidon selon les indications du fabricant dans le compartiment M (nettoyez le compartiment au préalable si nécessaire). Coloration/Décoloration Ne teintez qu'en quantités habituelles pour un foyer. Le sel peut attaquer l'acier inoxydable! Respectez les instructions du fabricant de la teinture! Ne décolorez jamais de linge dans le lave-linge séchant! Trempage

1. Verser le produit de trempage /

produit lessiviel selon les indications du fabricant dans le compartiment II.

2. Régler le programmateur sur Coton

60 °C et appuyer sur la touche Start/Reload (Départ/Rajout).

3. Après environ 10 minutes, appuyer

sur la touche Start/Reload (Départ/ Rajout) afin d'arrêter le programme.

4. Une fois le temps de trempage voulu

écoulé, appuyer de nouveau sur Start/Reload (Départ/Rajout), si le programme continue ou modifier le programme. Remarque : Introduisez du linge de même couleur. Pas besoin de produit lessiviel supplémentaire car le bain de trempage sert aussi de bain de lavage. 0 Modification des réglages par défaut d'un programme Pour modifier les réglages par défaut d'un programme Vous pouvez modifier les préréglages des programmes sélectionnés. Les réglages peuvent aussi être modifiés pendant l'exécution du programme sélectionné. L'effet obtenu dépend de l'avancement du programme. °C Temp. (: la température de lavage indiquée peut être modifiée. La température de lavage sélectionnable maximale varie selon le programme sélectionné. Vue d'ensemble des programmes ~ Page 34 0 rpm (tr/min) 0: Avant et pendant le programme vous pouvez modifier la vitesse d'essorage (en tr/min.; tours par minute) en fonction de la progression du programme. Réglage - - - - (Rinse stop (Arrêt cuve pleine) = sans essorage final, le linge reste dans l'eau après le dernier rinçage. Réglage 0 (sans cycle d'essorage), seulement évacuer l'eau de rinçage, aucun cycle d'essorage. La vitesse maximale d’essorage dépend du programme et du modèle. Tableau des programmes~ Page 34 #Pour modifier les réglages par défaut d'un programme fr

ñ Finished in (Fin dans) 8: Définir Finish in (Fin dans) (Fin du programme). Remarque : Lors de la sélection du programme, la durée du programme s'affiche. La durée du programme est automatiquement adaptée lors du déroulement du programme, par ex. si une modification de la durée du programme est nécessaire en raison de modifications des pré-réglages du programme. Avant le départ du programme, il est possible de différer la fin du programme de maximum 24h par pas d’une heure. Après le départ du programme, la durée pré-sélectionnée s'affiche, par ex. 8 h, et un compte à rebours s'effectue jusqu'au départ du programme. Ensuite, la durée du programme s'affiche, par ex. 2h30. Le temps présélectionné peut être modifié de la manière suivante après le départ du programme :

1. Appuyer sur la touche Start/Reload

dans) et modifier l'heure de la fin.

3. Appuyer sur la touche Start/Reload

(Départ/Rajout). Š Dry (Séchage) @: cette touche permet d’activer, désactiver et régler la fonction de séchage. Le lavage et le séchage sans interruption ne sont possibles qu’en mode automatique. Si vous choisissez le programme de séchage individuel, le séchage automatique ou le séchage à temps limité assorti de la durée de séchage souhaitée est disponible. Remarques ■ Sélection de programme en position Séchage ou Séchage délicat pour sélectionner la fonction séchage respective. Tableau des programmes ~ Page 34 Le mode de séchage standard est ». Dans ce mode, le temps de séchage est réglé automatiquement en fonction de la quantité de linge. Le résultat est du linge prêt à ranger. Le mode de séchage peut être réglé sur · afin d'obtenir du linge extra sec ; ou en pré-sélectionnant la durée de séchage qui peut être définie en appuyant sur la touche Séchage. Prêt à ranger (»): pour des textiles à une couche. Les vêtements peuvent être rangés pliés ou pendus dans une armoire. Extra sec (·): pour des textiles en tissus épais et à plusieurs couches. Les vêtements peuvent être rangés pliés ou pendus dans une armoire. Le linge est plus sec que prêt à ranger. ■ Sélection de programme dans les programmes de lavage et si le lavage et le séchage sont souhaités sans interruption (pour fonctions séchage en option:

1. Appuyer sur la touche Š Dry

(Séchage) et activer la fonction » ou

2. Ne pas dépasser la charge

maximale pour le séchage. Vue d'ensemble des programmes ~ Page 34

3. La vitesse d'essorage maximale du

programme de lavage est automatiquement sélectionnée, afin d'obtenir un bon résultat de séchage.fr Sélection de fonctions complémentaires

\ Sélection de fonctions complémentaires Sélecti on de fonctions complémentaires Vous pouvez sélectionner les fonctions additionnelles désirées en appuyant sur les touches respectives. G Speed Perfect (: Pour laver en un temps plus court avec un rendement de lavage comparable au programme standard. Remarque : Ne pas dépasser la quantité maximale de chargement. Tableau des programmes~ Page 34 Eco Perfect F 0: lessive à basse consommation d'énergie grâce à une réduction de la température pour un rendement de lavage constant. Remarque : La température de lavage est plus basse que la température sélectionnée. Le programme AllergyPlus est recommandé pour des exigences particulières en termes d'hygiène. Z Water Plus (Niveau Plus) 8: Niveau d’eau accru et temps de lavage plus long. Cette option est destinée aux régions à eau très douce ou pour améliorer un peu plus encore le résultat du rinçage. Réglage du volume du signal sonore fr

M Réglage du volume du signal sonore Réglage du volume du signal sonore Réglage du volume du signal sonore

1. Activez le mode Réglage du volume du signal sonore

Régler sur Arrêt. 1 cran dans le sens des aiguilles d'une montre Appuyer sur Start Reload

1 cran dans le sens des aiguilles d'une montre relâcher

2. a) Régler le volume sonore des signaux d'indication

Appuyer sur la touche ñ Finished in (Fin dans) et régler le volume sonore Ou Régler sur Arrêt pour quitter le mode de réglage du volume du signal sonore

2. b) Régler le volume sonore pour Signaux des touches

1 cran dans le sens des aiguilles d'une montre Appuyer sur la touche ñ Fini- shed in (Fin dans) et régler le volume sonore Régler sur Arrêt pour quitter le mode de réglage du volume du signal sonorefr Nettoyage et entretien

2 Nettoyage et entretien Nettoyage et entretien :Mise en garde Risque d’électrocution ! Danger de mort en cas de contact avec des composants sous tension. Éteignez l'appareil et retirez la fiche de la prise. :Mise en garde Risque d'empoisonnement ! Des détergents contenant des solvants, par ex. essence de nettoyage, dans le lave-linge séchant peuvent dégager des vapeurs toxiques. N'utilisez jamais de détergents contenant des solvants. Attention ! Dommage de l'appareil Des détergents contenant des solvants, par ex. essence de nettoyage, peuvent endommager les surfaces et composant du lave-linge séchant. N'utilisez jamais de détergents contenant des solvants. Corps de la machine/bandeau de commande ■ Enlevez immédiatement les résidus de produit lessiviel et de nettoyage. ■ Essuyez le corps de la machine et le bandeau de commande avec un chiffon humide. ■ N’utilisez pas de chiffons, d’éponge et de produits nettoyants abrasifs (détergent pour l’acier inoxydable). ■ Ne nettoyez pas l'appareil au jet d'eau. Tambour de lavage Utilisez un produit de nettoyage sans chlore, n'utilisez pas de laine d'acier. Détartrage Un détartrage n'est pas nécessaire si la lessive a été correctement dosée. Si un détartrage s'impose malgré tout, procédez comme indiqué par le fabricant de produit détartrant. Vous pouvez vous procurer des produits détartrants appropriés via notre site Internet ou le service après-vente ~ Page 49 Nettoyage du tiroir de produit lessiviel S’il contient des résidus de produit lessiviel ou de produit assouplissant :

1. Tirez le tiroir à produit lessiviel.

Appuyez sur l'insert et retirez complètement le tiroir.

2. Retirer l’insert : avec un doigt,

poussez l’insert de bas en haut.

3. Avec de l'eau et une brosse,

nettoyez le bac d'introduction du produit et l'insert, puis séchez-le.

4. Posez l’insert et faites-le encranter

(introduisez le cylindre sur la tige de guidage).

5. Introduisez le tiroir à produit lessiviel.

Remarque : Laissez le tiroir à produit lessiviel ouvert afin que l'eau restante puisse s'évaporer.Nettoyage et entretien fr

Pompe de vidange bouchée :Mise en garde Risque de brûlure ! Lors du lavage à haute température, le bain lessiviel est très chaud. Si vous touchez le bain lessiviel très chaud, vous risquez de vous ébouillanter. Attendez que le bain lessiviel ait refroidi.

1. Fermer le robinet d'eau afin que

l'eau cesse d'affluer et qu'il ne soit pas nécessaire de l'évacuer par la pompe de vidange.

2. Éteindre l'appareil. Débrancher la

3. Ouvrir et retirer la trappe de service.

4. Sortir le flexible de vidange de sa

fixation. Retirer la coiffe d’obturation, laisser le bain lessiviel s’écouler dans un récipient adéquat. Enfoncer la coiffe d’obturation et mettre le flexible de vidange en place dans la fixation.

5. Dévisser délicatement le bouchon

de la pompe, de l'eau résiduelle peut s'écouler. Nettoyer le compartiment intérieur, le filetage du couvercle de pompe et le carter de pompe. Le rotor de la pompe de vidange doit pouvoir tourner librement. Replacer le couvercle de pompe et le visser. La poignée doit se trouver à la verticale.

6. Remettre la trappe de service en

place et la refermer. Remarque : Afin d'éviter que du produit lessiviel ne coule non utilisé dans l'écoulement lors de la prochaine lessive : verser 1 l d'eau dans le compartiment II et démarrer le programme Essorage/Vidange (doit uniquement évacuer): régler 0 rpm (tr/ min) (vitesse d'essorage) sur 0).fr Nettoyage et entretien

Flexible d'écoulement bouché au niveau du siphon

1. Tournez le programmateur sur Arrêt.

Débranchez la prise.

2. Desserrez le collier de serrage,

retirez le tuyau de vidange avec précaution. De l'eau résiduelle peut s'écouler.

3. Nettoyez le tuyau de vidange et le

tourillon de guidage du siphon.

4. Rattachez le tuyau de vidange et

sécurisez le point de raccordement avec le collier de serrage. Filtre bouché dans l'arrivée d'eau :Mise en garde Danger de mort ! L'Aqua-Stop est un équipement de sécurité, ne le plongez pas dans l'eau (il contient une vanne électrique). Pour cela faites se résorber d'abord la pression de l'eau régnant dans le flexible d’arrivée d’eau :

1. Fermez le robinet d'eau.

2. Choisissez un programme

Start/Reload A (Départ/Rajout) . Laissez le programme fonctionner env. 40 s.

4. Réglez le programmateur sur Arrêt

et débranchez la fiche de la prise de courant.

5. Nettoyage du filtre au robinet d'eau :

Débranchez le flexible du robinet d'eau. Nettoyez le filtre à l'aide d'une petite brosse.

6. Nettoyage du filtre à l'arrière de

l'appareil : Retirez le flexible au dos de l'appareil. Extrayez le filtre avec une pince et nettoyez-le.

7. Raccordez le flexible et vérifiez son

étanchéité.Défauts et remèdes fr

3 Défauts et remèdes Défauts et remèdes Déverrouillage d’urgence, par exemple en cas de coupure de courant par ex. en cas de panne de courant Le programme continue quand le courant est rétabli. Si vous voulez cependant retirer le linge, vous pouvez ouvrir le hublot comme décrit ci-après : :Mise en garde Risque de brûlure ! Vous risquez de vous ébouillanter pendant le lavage à haute température, en cas de contact avec le bain lessive et le linge très chauds. Si possible, laisser refroidir. :Mise en garde Risques de blessures ! Si vous introduisez les doigts dans le tambour en rotation, vous risquez de vous blesser les mains. Ne mettez jamais la main dans le tambour en rotation. Attendez que le tambour ait cessé de tourner. Attention ! Dégât des eaux L’eau qui s’écoule risque de provoquer des dégâts. Ne pas ouvrir le hublot du lave-linge séchant lorsque de l'eau est visible au- travers de la vitre.

1. Éteindre l'appareil. Débrancher la

fiche de la prise de courant.

2. Évacuer le bain lessiviel

3. A l'aide d'un outil, tirer le dispositif

de déverrouillage d’urgence vers le bas puis le relâcher. Ouvrir à présent le hublot du lave- linge séchant. Indications dans le bandeau d'affichage Remarque Cause / remède Õ ■ Clignote rapidement + Signal sonore: Le hublot a été ouvert avec un niveau d’eau trop haut. Fermer le hublot et poursuivre le programme en appuyant sur la touche A Start/Reload (Départ/Rajout) ou sélectionner le programme Vidange. ■ Clignote lentement: Température du verrouillage de hublot trop élevée pour ouvrir le hublot. Attendre env. 30 secondes jusqu’à ce que le verrouillage de hublot ait refroidi. Hot (Chaud) Il n'est pas possible d’ouvrir le hublot après la fonction séchage en raison de la température élevée. Le processus de refroidissement dure jusqu'à ce que cet affi- chage s’éteigne et qu’il soit possible d’ouvrir le hublot.fr Défauts et remèdes

■ Clignote (absence d’alimentation en eau) : le robinet d’eau est-il ouvert ? Filtre bouché dans l'arrivée d'eau ? Nettoyer le filtre dans l'arrivée d'eau. ~ Page 44 Flexible d’arrivée d’eau plié ou bouché ? ■ Allumé (pression de l'eau réduite) : à titre d'information uniquement. Cela n'a pas d'effet sur la progression du programme. Le programme sera prolongé. E:18 Pompe de vidange bouchée ; nettoyer la pompe de vidange. Nettoyer le flexible d’écoulement au niveau du siphon. E:32 Affichage en alternance de End (Fin) après la fin du programme : problème de balourd, la phase d'essorage a été interrompue. E:95 Affichage en alternance de End (Fin) après la fin du programme : pas d'eau détec- tée dans la phase de séchage, peut entraîner un mauvais résultat de séchage. Autres indications Réglez le programmateur sur Arrêt. L'appareil est mis hors tension. Attendez 5 s puis rallumez-le. Si l'affichage réapparaît, prévenir le service après-vente. Remarque Cause / remède Défauts Cause / remède De l'eau fuit. ■ Raccorder correctement/remplacer le flexible d'écoulement. ■ Serrer à fond le raccord du flexible d'arrivée d'eau. L'appareil n'est pas ali- menté en eau. Le produit lessiviel n'est pas entraîné par l'eau en direction de la cuve. ■ A Start/Reload (Départ/Rajout) pas appuyé? ■ Avez-vous bien ouvert le robinet d'arrivée d'eau ? ■ Filtre colmaté? Nettoyez le filtre.~ Page 44 ■ Le flexible d'arrivée d'eau est plié ou coincé. Le hublot du lave-linge séchant ne peut pas s'ouvrir. ■ Fonction de sécurité active. Remarque : Pour des raisons de sécurité, le hublot de la machine à laver reste fermé si le niveau d’eau ou la température sont trop élevés (voir ~ Interrompre programme ~ Page 32), ou pendant que le tambour tourne. ■ Avez-vous appuyé sur la touche - - - - (Arrêt cuve pleine = sans essorage final)? ■ Ouverture possible uniquement à l'aide du dispositif de déverrouillage d’urgence? ~ Page 45 ■ Sécurité-enfants activée ? Désactiver. ~ Page 31 Le programme ne démarre pas. ■ Avez-vous appuyé sur A Start/Reload (Départ/Rajout) ou sélectionné ñ Finished in (Fin dans)? ■ Le hublot est-il fermé? ■ Sécurité-enfants activée ? Désactiver. ~ Page 31 Le bain lessive n'est pas évacué. ■ Avez-vous appuyé sur la touche - - - - (Arrêt cuve pleine = sans essorage final)? ■ Nettoyer la pompe de vidange. ~ Page 43 ■ Nettoyer le tuyau d'évacuation et/ou le flexible d'évacuation. L'eau dans le tambour n'est pas visible. C'est normal – L'eau se trouve en dessous de la zone visible.Défauts et remèdes fr

Le résultat de l'essorage n'est pas satisfaisant. Linge mouillé / trop humide. ■ C'est normal : le système de contrôle anti-balourd a interrompu l'essorage, répartition inégale de linge. Répartissez les petites et grosses pièces de linge dans le tambour. ■ Avez-vous choisi une vitesse trop faible ? Démarrages répétitifs de l'essorage court. C'est normal – Le système de contrôle anti-balourd compense le balourd. Présence d'eau dans le compartiment à produits d'entretien. ■ C'est normal – Ceci ne gêne pas l'efficacité du produit d'entretien. ■ Retirez l'insert, le cas échéant. Nettoyez le tiroir à produit lessiviel puis remettez-le en place. Le compartiment M n'a pas été rincé complète- ment. Retirez l'insert. Nettoyez le tiroir à produit lessiviel, puis remettez-le en place. Dégagement d'odeur dans lave-linge séchant. ■ Exécuter le programme Nettoyage tambour 90°C sans linge ni produit lessiviel. ■ Utiliser un produit lessiviel convenant pour l'usage quotidien. ■ Après utilisation, laisser le hublot et le tiroir à produit lessiviel ouverts. L'affichage d'état Åest activé. De la mousse peut sortir du tiroir à produit lessiviel. Avez-vous utilisé trop de produit lessiviel ? ■ Mettez une cuillerée à soupe d'assouplissant dans ½ l litre d'eau, mélan- gez puis versez cette solution dans le compartiment II. (Pas avec les tex- tiles pour le plein air, tenues de sport et les duvet !) ■ Lors du lavage suivant, diminuez la quantité de produit lessiviel utilisé. ■ Utilisez des produits lessiviels et d’entretien, en vente dans le commerce, dégageant peu de mousse et adaptés aux lave-linge séchant. Bruits et vibrations impor- tants, l’appareil se déplace tout seul pendant l’essorage. ■ L'appareil a-t-il été aligné? Aligner l'appareil.~ Page 19 ■ Avez-vous immobilisé les pieds de l'appareil ? Fixer / stabiliser les pieds de l'appareil.~ Page 19 ■ Cales de transport enlevées ? Enlever les cales de transport.~ Page 15 Le bandeau d'affichage ou les voyants ne fonc- tionnent pas alors que l'appareil est en marche. ■ Coupure de courant ? ■ Coupe-circuit automatique déclenché ? Enclencher/remplacer les fusibles. ■ Si cette panne se reproduit, contactez le service après-vente. ~ Page 49 Modification du temps restant en cours de lavage. ■ C'est normal – Le système de contrôle anti-balourd compense le balourd. ■ C'est normal - La fonction de détection de mousse est activée. Rinçage supplémentaire. Présence de résidus de détergent sur le linge. ■ Les produits lessiviels sans phosphate contiennent parfois des résidus insolubles dans l'eau. ■ Sélectionnez Rinçage ou brossez le linge quand il est sec. Bruit d’essorage pendant le séchage. Il s’agit d’un procédé innovant appelé Essorage éco-thermique destiné à réduire la consommation d’énergie pendant le séchage. Présence de peluches sur le linge lavé. Exécuter le programme Nettoyage tambour Ž (froid) sans linge afin d'élimi- ner les peluches qui se sont accumulées dans le tambour au cours du cycle de séchage précédent. Défauts Cause / remèdefr Défauts et remèdes

Bruit d'arrivée d'eau lors du séchage. La lave-linge séchant utilise la technologie de condensation d'eau. De l'eau est constamment utilisée pour sécher le linge. C'est pourquoi, le robinet d'eau doit rester ouvert constamment jusqu'à la fin de la phase de séchage. La durée de séchage s’allonge. ■ Exécuter le programme Nettoyage tambour Ž (froid) pour éliminer les peluches qui se sont accumulées dans le tambour en cours de séchage. Le programme de séchage ne démarre pas. ■ Programme de séchage pas sélectionné? Tableau des programmes ~ Page 34 ■ Le hublot n'est pas correctement fermé? Le résultat de séchage n’est pas satisfaisant (le linge n’est pas assez sec). ■ Température ambiante trop élevée (plus de 30°C) ou aération insuffisante du local dans lequel se trouve le lave-linge séchant. ■ Le linge n’a pas été suffisamment essoré avant le séchage. Réglez tou- jours sur la vitesse d’essorage maximale admise par le programme de lavage concerné. ■ Lave-linge séchant surchargé: respectez les recommandations sur la charge maximale dans le tableau des programmes et à l'affichage de la charge. Ne pas surcharger le lave-linge séchant, parce que la charge maxi- male pour le séchage est plus petite que la charge maximale pour le lavage. Après le lavage avec la charge maximale de linge, déchargez le lave-linge séchant et répartissez le linge sur deux cycles de séchage. ■ La tension du secteur d’alimentation est trop faible (inférieure à 200 V) – Veillez à ce que l’alimentation électrique soit constante. ■ Pression d'eau faible. Selon le principe de la condensation d'eau, une pres- sion d'eau faible a pour effet que la vapeur évaporée ne se condense pas entièrement. ■ Le robinet d'eau est fermé pendant le processus de séchage. En raison de la technologie de condensation d'eau utilisée pour le séchage, le robinet d'eau raccordé doit rester ouvert pendant le processus de séchage pour en garantir le bon déroulement. ■ Textiles épais, à plusieurs couches, ou textiles avec des garnitures épaisses – Ils sèchent rapidement en surface mais pas en profondeur. L’égalisation peut durer assez longtemps. Pour ce type de textiles, sélec- tionner le mode de séchage · (Extra sec), ou du temps supplémentaire par le biais des programmes Séchage ou Séchage délicat. Si vous ne parvenez pas à remédier vous-même au dérangement (arrêt et mise en marche de la machine) ou si une réparation s'impose : ■ Réglez le programmateur sur Arrêt et débranchez la fiche de la prise de courant. ■ Fermez le robinet d'eau et contactez le service après-vente. ~ Page 49 Défauts Cause / remèdeService après-vente fr

4 Service après-vente Service après-vente Si vous ne parvenez pas à résoudre le problème vous-même, consultez la section Défauts et remèdes ~ Page 45 Veuillez contacter le service après- vente. Nous rechercherons toujours une solution adaptée et tenterons d'éviter toute visite inutile des techniciens. Veuillez indiquer au service après-vente le numéro de série (E-Nr.) et le numéro de fabrication (FD) de l'appareil. Ces informations se trouvent : à l'intérieur du hublot */de la trappe de service ouverte et au dos de l'appareil. *selon le modèle Faites confiance au fabricant. Contactez-nous. Vous pouvez ainsi être sûr que la réparation est effectuée par des techniciens de service qualifiés qui utilisent des pièces de rechange d'origine. J Données techniques Données techniques Dimensions: 850 x 600 x 590 mm (hauteur x largeur x profondeur) Poids: 80 kg Raccordement au secteur: Tension nominale 220 - 240 V, 50 Hz Protection d'installation minimum (c) 10 A Puissance nominale 1900 - 2300 W Pression de l’eau:

100 - 1000 kPa (1 - 10 bars)

Hauteur d'écoulement:

Puissance absorbée hors service : 0,12 W Puissance absorbée en mode veille : 0,48 W Product number Production number (1U )'fr Valeurs de consommation

[ Valeurs de consommation Valeurs de consommati on Programme Option Charge (kg) Consommation d'énergie * (kWh) Consommation d'eau * (litre) Durée du programme

F Eco Perfect 7,0/4,0 4,76 103 11 Valeurs déterminées conformément à EN50229.

• Les valeurs observées peuvent différer des valeurs indiquées en raison de l'influence de la pression et de la dureté de l'eau, et de la température d'arrivée, de la température ambiante, du type, de la quantité et du degré de salissure du linge, du type de lessive utilisée, des variations de la tension d'alimentation et des fonctions complémentaires choisies. ** Tests de performance de l'étiquette énergétique CE conformément à la norme EN50229 et à la direc- tive 96/60/CE pour un lavage avec une charge max., à l'eau froide (15°C) et à la vitesse d'essorage maximum. *** Tests de performance de l'étiquette énergétique CE conformément à la norme EN50229 et à la direc- tive 96/60/CE pour un lavage et un séchage, la charge de lavage maximum est divisée en 2 parties pour 2 cycles de séchage. Chaque charge de séchage est séchée à l'aide de l'option (par défaut) Sé- chage + » (Prêt à ranger).Garantie Aqua-Stop fr

r Garantie Aqua-Stop Garanti e Aqua-Stop Uniquement pour les appareils dotés du dispositif Aqua-Stop En plus des revendications de garantie envers le fournisseur selon le contrat de vente et de la garantie de votre appareil, nous dédommagerons dans les conditions suivantes :

1. Si le dégât des eaux est dû à un

dysfonctionnement de notre système Aqua-Stop, nous dédommagerons les clients nationaux pour les dommages subis.

2. La garantie de responsabilité est

valable pendant la durée de vie utile de l'appareil.

3. Toutes les revendications de

garantie ont pour condition préalable que l'appareil doté de l'Aqua-Stop soit installé et branché correctement selon nos instructions ; cela inclut également une extension Aqua-Stop correctement installée (accessoires d'origine). Notre garantie ne couvre pas les conduites d'arrivée d'eau ou robinetteries défectueuses conduisant au raccordement du dispositif Aqua-Stop au robinet d'eau.

4. Les appareils dotés du système

Aqua-Stop n'ont pas besoin d'être surveillés pendant leur fonctionnement, ni sécurisés ultérieurement en fermant le robinet. Le robinet doit uniquement être fermé si vous vous absentez de votre domicile pendant une période prolongée, par ex. pour plusieurs semaines de vacances.Robert Bosch Hausgeräte GmbH Carl-Wery-Straße 34 81739 München, GERMANY www.bosch-home.com *9001330824* 9001330824 (9812)

Merci d'avoir acheté un appareil électroménager Bosch ! Enregistrez votre nouvel appareil sur MyBosch dès maintenant et profitez directement :

• De conseils et d'astuces de nos experts pour votre appareil

• D'options d'extension de garantie

• De réductions pour les accessoires et pièces de rechange

• D'un manuel numérique et de toutes les données sur l'appareil, à portée de main

• D'un accès aisé au Service dédié aux appareils électroménagers Bosch Enregistrement gratuit et simple, y compris sur les téléphones mobiles : www.bosch-home.com/welcome Besoin d’aide ? Vous trouverez la solution ici. Des conseils d'expert pour vos appareils électroménagers Bosch, vous avez besoin d'aide ou d'une réparation d'experts Bosch. Découvrez les différents services prévus par Bosch pour vous aider : www.bosch-home.com/service Vous trouverez les coordonnées du service après-vente des différents pays dans la liste ci-jointe.
