MODE D'EMPLOI TS431XEU8G QNAP

TS-431XeU Guide de l'utilisateur Version du document: 5 24/08/2020Table des matières

2. Présentation produit

4. Opérations de base

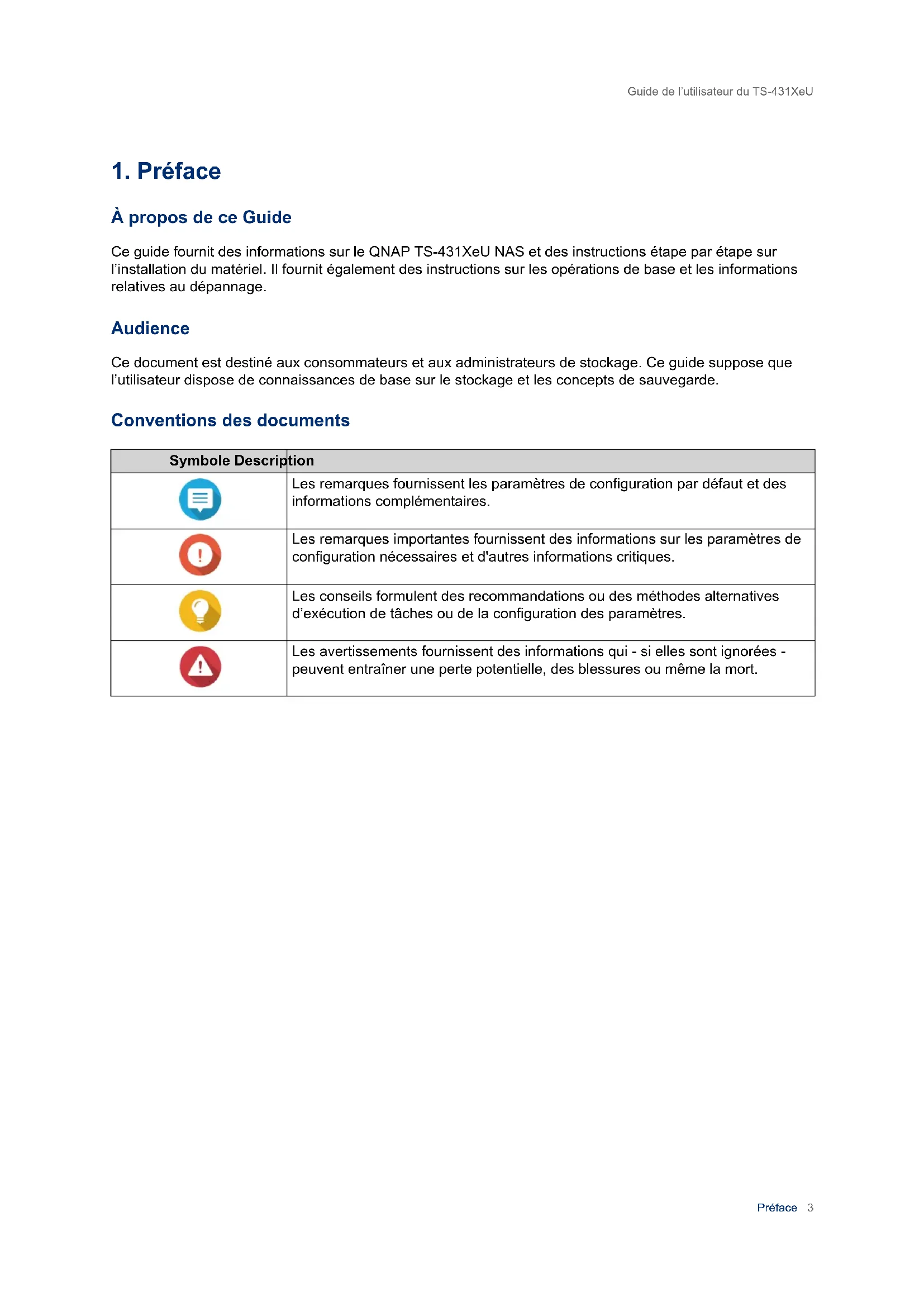

À propos de ce Guide Ce guide fournit des informations sur le QNAP TS-431XeU NAS et des instructions étape par étape sur l’installation du matériel. Il fournit également des instructions sur les opérations de base et les informations relatives au dépannage. Audience Ce document est destiné aux consommateurs et aux administrateurs de stockage. Ce guide suppose que l’utilisateur dispose de connaissances de base sur le stockage et les concepts de sauvegarde. Conventions des documents Symbole Description Les remarques fournissent les paramètres de configuration par défaut et des informations complémentaires. Les remarques importantes fournissent des informations sur les paramètres de configuration nécessaires et d'autres informations critiques. Les conseils formulent des recommandations ou des méthodes alternatives d’exécution de tâches ou de la configuration des paramètres. Les avertissements fournissent des informations qui - si elles sont ignorées - peuvent entraîner une perte potentielle, des blessures ou même la mort. Guide de l’utilisateur du TS-431XeU Préface 32. Présentation produit Ce chapitre fournit des informations de base sur le NAS QNAP TS-431XeU. À propos du TS-431XeU Le TS-431XeU est équipé d'un processeur quad-core 1.7 GHz Alpine AL314 Annapurna Labs et de RAM DDR3. Le NAS fournit quatre baies de lecteur SATA 6 Gbps remplaçables à chaud qui prennent en charge les disques durs et les SSD. Le TS-431XeU comprend également un port Ethernet SFP+ 10 GbE, deux ports Ethernet Gigabit et quatre ports USB 3.0. Spécifications matérielles Avertissement Si votre produit QNAP présente des défauts matériels, renvoyez le produit à QNAP ou à un centre de service habilité de QNAP pour maintenance ou remplacement. Toute tentative de réparation ou d’effectuer des procédures de maintenance sur le produit par vous ou un tiers non habilité annule la garantie. QNAP n’est pas responsable des dommages ou de la perte de données causés par des modifications non autorisées et l’installation d’applications tierces non prises en charge. Pour plus de détails, consultez les Conditions de garantie de QNAP. Composant TS-431XeU N/P commande TS-431XeU-2G TS-431XeU-8G Processeur Processeur Annapurna Labs Alpine AL-314 Fréquence Quad-core 1,7 GHz Architecture ARM 32 bits Moteur de chiffrement AES-256 Mémoire Modules mémoire pré-installés 2 Go de RAM : 1 x 2 Go SODIMM DDR3 8 Go de RAM : 1 x 8 Go SODIMM DDR3 Emplacements mémoire 1 x SODIMM Important Utilisez uniquement des modules de mémoire QNAP pour conserver les performances et maintenir la stabilité du système. Si votre NAS est équipé de plus d'une fiche mémoire, utilisez des modules QNAP avec des spécifications identiques. L'utilisation de modules non pris en charge peut réduire les performances, entraîner des erreurs ou empêcher le système d'exploitation de démarrer. Mémoire maximale 8 Go de RAM : 1 x 8 Go Stockage Baies de disques 4 x disques SATA 6 Gbit/s 3,5 pouces Compatibilité des disques • Disques durs SATA 3,5 pouces

• Disques durs SATA 2,5 pouces

• SSD SATA 2,5 pouces Guide de l’utilisateur du TS-431XeU Présentation produit 4Composant TS-431XeU Prise en charge de l'accélération de cache SSD Baies de lecteur 1 à 4 Remplacement à chaud L’appareil prend en charge les lecteurs remplaçables à chaud sauf les disques de cache SSD. Réseau 10 ports Gigabit Ethernet 1 x 10 GbE SFP+ Ports Ethernet Gigabit 2 x GbE RJ45 Ports d'E/S externes et emplacements d'extension Ports USB 4 x USB 3.0 Type A Interface Boutons • Alimentation

• Réinitialisation Dimensions Facteur de forme 1U monté en rack Dimensions (H x L x P) 44 x 439 x 291 mm 1,73 x 17,28 x 11,46 pouces Poids net 4,15 kg (9,15 livres) Autres Compatibilité des rails RAIL-B02 Remarque

• Les kits de rails ne sont pas inclus dans le NAS et doivent être achetés séparément. Pour plus de détails, contactez un revendeur agréé ou consultez http://shop.qnap.com.

• Vous trouverez des informations sur l'installation du kit de rails dans le guide d'installation inclus dans la boîte du kit. Bloc d'alimentation 100 W, 100-240 V CA, 50/60Hz, châssis ouvert Batterie du système Batterie au lithium CR2032 (3 V, 225 mAh) Avertissement Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants, assurez-vous de remplacer la batterie existante par une batterie de même type. Important Jetez les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie. Guide de l’utilisateur du TS-431XeU Présentation produit 5Composant TS-431XeU Niveau sonore 20,3 dB Remarque Le niveau sonore a été testé à une position de spectateur, qui se trouve à un mètre du NAS. Le NAS de test fonctionnait à faible vitesse avec le nombre maximum de lecteurs installés. Ventilateurs Système : 3 x 40 mm Avertissement Pour éviter d’endommager ou de détériorer les composants, ne touchez pas aux ventilateurs lorsque le NAS est connecté à une source d’alimentation. Température de fonctionnement 0°C à 40°C (32°F à 104°F) Humidité relative • Humidité relative sans condensation : 5 à 95%

• WBGT : 27˚C (80,6˚F) Emplacement de sécurité Emplacement de sécurité Kensington Port de maintenance 1 port console 3,5 mm Conseil Les spécifications des modèles sont susceptibles d'être modifiées sans préavis. Pour consulter les dernières spécifications, rendez-vous sur https://www.qnap.com. Contenu de la boîte Élément Quantité NAS TS-431XeU 1 Câble d'alimentation 1 Câbles Ethernet 2 x Gigabit RJ45 Vis pour disques 3,5 pouces 16 Vis pour disques 2,5 pouces 12 Kit de poignée • 2 poignées

• 2 supports en équerre

• 8 vis Guide d'installation rapide (QIG) 1 Composants Guide de l’utilisateur du TS-431XeU Présentation produit 6Panneau avant Num éro Composant Num éro Composant 1 Voyant disque 4 Voyant État 2 LED de l’Ethernet Gigabit 5 Bouton d'alimentation 3 LED de l’Ethernet 10 Gigabit - - Panneau arrière Guide de l’utilisateur du TS-431XeU Présentation produit 7Num éro Composant Num éro Composant 1 Bouton Réinitialiser 5 Ports USB 3.0 de Type A 2 Port de maintenance 6 Emplacement de sécurité Kensington 3 Port Ethernet (10 GbE SFP+) 7 Entrée d’alimentation 4 Ports Ethernet (GbE RJ45) - - Carte du système Remarque L'image ne comprend pas le capot du boîtier. Num éro Composant Num éro Composant 1 Emplacement mémoire - - Guide de l’utilisateur du TS-431XeU Présentation produit 8Numérotation des disques Informations de sécurité Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement ces instructions avant d’effectuer toute opération. Instructions générales

• Le NAS doit être stocké en lieu sûr avec un accès restreint, contrôlé via l’utilisation d’un outil, d’un verrou et d’une clé, ou tout autre moyen de sécurité.

• Seules les personnes qualifiées, compétentes et habilitées avec la connaissance de toutes les restrictions, précautions de sécurité et des procédures d’installation et de maintenance doivent avoir un accès physique au NAS.

• Pour éviter d’endommager ou de détériorer les composants, assurez-vous que les lecteurs et les autres composants internes du système aient refroidi avant de les toucher.

• Observez les procédures de décharge électrostatique (ESD) pour éviter les éventuelles blessures ou pour ne pas endommager les composants. Alimentation

• Afin de réduire le risque d’incendie et de choc électrique, assurez-vous de brancher uniquement le cordon d'alimentation à une prise électrique correctement mise à la terre.

Les appareils équipés d’ une alimentation redondante peuvent avoir un ou plusieurs cordons reliés au bloc d’alimentation (PSU). Pour éviter de graves blessures, un technicien formé doit déconnecter tous les cordons PSU de l’appareil avant d’installer ou de remplacer des composants système. Guide de l’utilisateur du TS-431XeU Présentation produit 9Batterie du système

• Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants, assurez-vous de remplacer la batterie existante par une batterie de même type.

• Jetez correctement les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie. Pièces en mouvement

Pales de ventilateur en mouvement : Tenez les parties de votre corps à l’écart des pales de ventilateur en mouvement lorsque l’appareil est connecté à une source d’alimentation.

Composants en déplacement : Tenez les parties de votre corps à l’écart des autres composants en mouvement. Configuration requise pour l'installation Catégorie Élément Environnement • Température ambiante : 0°C à 40°C (32°F à 104°F)

• Humidité relative sans condensation : 5 à 95%

• WBGT : 27˚C (80,6˚F)

• Surface plane, anti-statique sans exposition directe au soleil, aux liquides ou aux produits chimiques

• Libre de tout objet pouvant obstruer la ventilation du NAS ou appliquer une pression sur le NAS ou sur le cordon d'alimentation Matériel et périphériques • Disques de stockage Pour des détails sur les lecteurs compatibles, rendez-vous sur https://www.qnap.com/compatibility/.

• Câble réseau Outils • Tournevis Phillips n°1 ou 2

• Bracelet anti-statique Configurer le NAS Important Lisez attentivement toutes les exigences et informations de sécurité dans Informations de sécurité avant de configurer le NAS ou d’installer des composants NAS.

1. Placez votre NAS dans un environnement qui répond aux exigences définies.

Pour plus de détails, consultez Configuration requise pour l'installation. Guide de l’utilisateur du TS-431XeU Présentation produit 102. Installez le NAS sur un rack. Pour plus de détails, consultez les rubriques suivantes :

• Installation des poignées

3. Installez les disques.

Pour plus de détails, consultez les rubriques suivantes :

• Installation des disques durs de 3,5 pouces

• Installation de disques durs 2,5 pouces ou disques SSD

4. Branchez le cordon d'alimentation et tous les câbles applicables.

Pour plus de détails, consultez Installation de QTS.

7. Connectez-vous à QTS.

Guide de l’utilisateur du TS-431XeU Présentation produit 113. Installation et configuration Ce chapitre fournit les étapes de configuration spécifiques sur l’installation du matériel et du firmware. Installation du matériel Cette section fournit des informations sur l'installation des disques, des modules de mémoire, des poignées et l'ajout d'unités d'extension. Installation des disques Le TS-431XeU est compatible avec les disques durs de 3,5 pouces et 2,5 pouces et les disques à semi- conducteurs (SSD). Les quatre baies de disque prennent en charge l'accélération du cache SSD. Installation des disques durs de 3,5 pouces Avertissement

• L’installation d’un disque efface toutes les données sur ce disque.

• Respectez les procédures relatives aux décharges électrostatiques (ESD) pour éviter d'endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

2. Retirez le plateau de disque.

a. Tirez la poignée du plateau vers l'extérieur. b. Sortez le plateau. Guide de l’utilisateur du TS-431XeU Installation et configuration 123. Installez un disque sur le plateau. a. Placez le plateau sur le disque afin que les trous sur le plateau soient alignés avec ceux du disque. b. Installez les vis pour fixer le disque au plateau.

4. Placez le plateau dans la baie.

Guide de l’utilisateur du TS-431XeU Installation et configuration 13a. Insérez le plateau dans la baie. b. Poussez la poignée jusqu'à ce qu'elle soit bloquée.

Installation de disques durs 2,5 pouces ou disques SSD Avertissement

• L’installation d’un disque efface toutes les données sur ce disque.

• Respectez les procédures relatives aux décharges électrostatiques (ESD) pour éviter d'endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

2. Retirez le plateau de disque.

a. Tirez la poignée du plateau vers l'extérieur. b. Sortez le plateau. Guide de l’utilisateur du TS-431XeU Installation et configuration 143. Installez un disque sur le plateau. a. Placez le plateau sur le disque afin que les trous sur le plateau soient alignés avec ceux du disque. b. Installez les vis pour fixer le disque au plateau.

4. Placez le plateau dans la baie.

Guide de l’utilisateur du TS-431XeU Installation et configuration 15a. Insérez le plateau dans la baie. b. Poussez la poignée jusqu'à ce qu'elle soit bloquée.

Remplacer les modules mémoire Le NAS est équipé d'un emplacement mémoire. Vous pouvez augmenter la capacité mémoire du NAS en mettant à niveau le module mémoire. Utilisez uniquement des modules de mémoire QNAP pour conserver les performances et maintenir la stabilité du système. Vous pouvez acheter des modules de mémoire QNAP auprès de revendeurs agréés. Avertissement

• Seul un personnel qualifié doit effectuer les étapes suivantes. Le non-respect des instructions peut entraîner des blessures graves, voire mortelles.

• Respectez les procédures relatives aux décharges électrostatiques (ESD) pour éviter d'endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement. Guide de l’utilisateur du TS-431XeU Installation et configuration 161. Éteignez le NAS.

2. Débranchez le cordon d'alimentation de la prise électrique.

3. Débranchez tous les câbles et accessoires externes.

4. Retirez le capot.

a. Retirez les vis qui bloquent le capot du boîtier au châssis. b. Tirez le capot du boîtier vers le haut jusqu'à ce qu'il se détache complètement du châssis.

5. Enlevez un module existant.

a. Poussez vers l'extérieur en même temps les clips de retenue pour libérer le module. b. Vérifiez que le module est incliné vers le haut et qu’il est complètement libéré de la fente. Guide de l’utilisateur du TS-431XeU Installation et configuration 17Avertissement Essayer de retirer un module qui n’est pas complètement libéré peut endommager le module et la carte mère. c. Tenez le module par les bords, puis faites-le glisser délicatement hors de la fente.

6. Installez un nouveau module.

a. Alignez l’encoche avec la nervure dans la fente. b. Insérez le module dans la fente. c. Vérifiez que les connecteurs métalliques sont complètement insérés dans la fente. d. Appuyez doucement sur le module jusqu’à ce que les clips de rétention verrouille la position du module. Guide de l’utilisateur du TS-431XeU Installation et configuration 187. Fixez le capot du boîtier. a. Faites glisser le capot du boîtier vers le bas jusqu'à ce qu'il soit complètement inséré dans le châssis. b. Installez les vis pour fixer le capot du boîtier au châssis.

8. Branchez tous les câbles et accessoires externes.

10. Vérifiez que le module est reconnu par le NAS.

a. Connectez-vous à QTS en tant qu'administrateur. b. Allez dans Panneau de configuration > Système > État du système > Informations sur le matériel. c. Vérifiez la valeur de Mémoire totale. Installation des poignées L'installation des poignées vous permet d'avoir une meilleure prise et plus de sécurité avec le NAS sur un rack.

2. Installez une poignée sur un support en équerre.

a. Alignez les ouvertures de la poignée avec les deux trous de vis ronds sur le support en équerre. b. Alignez les vis pour fixer la poignée sur le support en équerre.

3. Installez le support en équerre sur le NAS.

a. Alignez les trous sur le support en équerre avec les trous sur le flanc gauche du châssis. Guide de l’utilisateur du TS-431XeU Installation et configuration 19Remarque Assurez-vous que la poignée est orientée dans la même direction que le panneau avant. b. Installez les vis pour fixer le support en équerre au châssis.

4. Installez une deuxième poignée de l'autre côté du châssis.

Ajouter des unités d'extension USB Le TS-431XeU prend en charge la connexion à une ou deux unités d'extension USB selon le modèle. Vous pouvez utiliser l'une des configurations suivantes.

• Une unité UX-1200U-RP

• Deux unités UX-800U-RP

• Une unité UX-1200U-RP et une unité UX-800U-RP

1. Connectez l'unité d'extension au NAS.

a. Connectez le câble USB au port USB 3.0 Type-B de l'unité d'extension. b. Connectez le câble USB à un port USB 3.0 Type-A du NAS. Guide de l’utilisateur du TS-431XeU Installation et configuration 202. Allumez l'unité d'extension.

3. Vérifiez que l'unité d'extension est reconnue par le NAS.

a. Connectez-vous à QTS en tant qu'administrateur. b. Allez dans Menu principal > Gestionnaire de stockage > Aperçu > Système. c. Vérifiez que l'unité d'extension apparaît dans la liste. Kit de rails Le TS-431XeU est compatible avec les modèles suivants :

• RAIL-B02 Les kits de rails ne sont pas inclus dans le NAS et doivent être achetés séparément. Pour plus de détails, contactez un revendeur agréé ou http://shop.qnap.com . Vous pouvez trouver des informations d'installation dans la boîte du kit de rails. Installation de QTS Le TS-431XeU utilise le système d’exploitation QTS de QNAP. Vous pouvez installer QTS par l'une des méthodes suivantes. Guide de l’utilisateur du TS-431XeU Installation et configuration 21Méthode Description Configuration requise Installation de QfinderPro (recommandé) Si le NAS est connecté à votre réseau local, vous pouvez effectuer les opérations suivantes :

• Localisez les NAS à l’aide Qfinder Pro.

• Suivez les étapes de l'Assistant Guide d'installation intelligente. Pour plus de détails, voir Installation de QTS via Qfinder Pro.

• Programme d’installation de Qfinder Pro Installation cloud Si le NAS est connecté à Internet, vous pouvez effectuer les opérations suivantes :

• Scannez le code QR sur le NAS.

• Spécifiez la clé du cloud.

• Connectez-vous à votre compte myQNAPcloud.

• Suivez les étapes de l'Assistant Guide d'installation intelligente. Pour plus de détails, voir Installation de QTS à l’aide de clé de cloud.

• Ordinateur ou appareil mobile

• Clé de cloud Installation de QTS via Qfinder Pro Avertissement L’installation de QTS efface toutes les données des disques. Sauvegardez vos données avant de poursuivre.

2. Connectez le NAS à votre réseau local.

3. Exécutez Qfinder Pro sur un ordinateur qui est connecté au même réseau local.

Remarque Pour télécharger Qfinder Pro, allez à l’adresse https://www.qnap.com/utilities.

4. Localisez le NAS dans la liste et puis double-cliquez sur son nom ou adresse IP.

5. Effectuez l'une des actions ci-dessous.

• Pour vérifier la dernière version disponible, cliquez sur Démarrer. L'assistant télécharge la dernière version disponible, puis le NAS redémarre une fois le téléchargement terminé. Si une version plus récente n'est pas disponible, l'assistant affiche automatiquement le Guide d'installation intelligent.

• Pour installer la version prête à l'emploi, cliquez sur Ignorer.

6. Choisissez Lancer le guide d’installation intelligent.

Guide de l’utilisateur du TS-431XeU Installation et configuration 227. Fournissez les informations suivantes.

• Nom du NAS : Indiquez un nom de 1 à 14 caractères. Le nom accepte les lettres (A à Z, a à z), les chiffres (0 à 9), et les traits d'union (-), mais ne peut se terminer par un trait d'union.

• Mot de passe : Indiquez un mot de passe d’administrateur de 1 à 64 caractères. Le mot de passe prend en charge tous les caractères ASCII.

8. Cliquez sur Suivant.

9. Spécifiez le fuseau horaire, la date et l'heure.

Conseil QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC).

10. Cliquez sur Suivant.

11. Sélectionnez Obtenir une adresse IP automatiquement (DHCP).

12. Cliquez sur Suivant.

13. Sélectionnez les types d’appareils que vous utiliserez pour accéder à des dossiers partagés sur le

14. Cliquez sur Suivant.

15. Vérifiez les paramètres.

16. Cliquez sur Appliquer.

Un message de confirmation apparaît. Avertissement Confirmer supprime toutes les données sur le disque avant d' installer QTS.

17. Cliquez sur Confirmer.

QTS est installé. Installation de QTS à l’aide de clé de cloud Avertissement L’installation de QTS efface toutes les données des disques. Sauvegardez vos données avant de poursuivre.

2. Connectez le NAS à Internet.

3. Accédez à la page d’installation Cloud QNAP en utilisant l’une des méthodes suivantes :

• Sur votre ordinateur, accédez à http://install.qnap.com/.

• Scannez le code QR sur le NAS en utilisant un appareil mobile. La page web répertorie tous les NAS QNAP non initialisés sur le réseau local.

4. Trouvez votre NAS dans la liste, puis cliquez sur Initialiser .

Guide de l’utilisateur du TS-431XeU Installation et configuration 23Remarque Si votre NAS n'est pas répertorié, suivez les instructions sur la page web pour spécifier la clé de cloud sur le NAS. L'assistant d’installation s’ouvre dans le navigateur web par défaut.

5. Créez un compte ou connectez-vous à myQNAPcloud.

Remarque Vous devez revenir sur cette page pour terminer l'installation après avoir créé un compte.

6. Spécifiez le nom d'appareil myQNAPcloud pour le NAS.

• Le nom d'appareil myQNAPcloud est utilisé lors de l'accès à distance au NAS.

• Pour des raisons de sécurité, le service de connexion à distance CloudLink sera désactivé sur votre NAS après l’initialisation. Vous pouvez l’activer en vous connectant à QTS via le réseau puis en installant CloudLink.

7. Cliquez sur Suivant.

8. Effectuez l'une des actions ci-dessous.

• Pour vérifier la dernière version disponible, cliquez sur Démarrer. L'assistant télécharge la dernière version disponible, puis le NAS redémarre une fois le téléchargement terminé. Si une version plus récente n'est pas disponible, l'assistant affiche automatiquement le Guide d'installation intelligent.

• Pour installer la version prête à l'emploi, cliquez sur Ignorer.

9. Choisissez Lancer le guide d’installation intelligent.

10. Fournissez les informations suivantes.

• Nom du NAS : Indiquez un nom de 1 à 14 caractères. Le nom accepte les lettres (A à Z, a à z), les chiffres (0 à 9), et les traits d'union (-), mais ne peut se terminer par un trait d'union.

• Mot de passe : Indiquez un mot de passe d’administrateur de 1 à 64 caractères. Le mot de passe prend en charge tous les caractères ASCII.

11. Cliquez sur Suivant.

12. Spécifiez le fuseau horaire, la date et l'heure.

Conseil QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC).

13. Cliquez sur Suivant.

14. Sélectionnez Obtenir une adresse IP automatiquement (DHCP).

15. Cliquez sur Suivant.

16. Sélectionnez les types d’appareils que vous utiliserez pour accéder à des dossiers partagés sur le

NAS. Guide de l’utilisateur du TS-431XeU Installation et configuration 2417. Cliquez sur Suivant.

18. Vérifiez les paramètres.

19. Cliquez sur Appliquer.

Un message de confirmation apparaît. Avertissement Confirmer supprime toutes les données sur le disque avant d' installer QTS.

20. Cliquez sur Confirmer.

QTS est installé. Guide de l’utilisateur du TS-431XeU Installation et configuration 254. Opérations de base Ce chapitre décrit les opérations de base du NAS. Bouton de marche/arrêt Opération Action utilisateur Résultat Mise sous tension Appuyez une fois sur le bouton. Le NAS se met sous tension. Mise hors tension Maintenez enfoncé le bouton pendant 1,5 seconde. Le NAS se met hors tension. Forcer la mise horst tension Maintenez enfoncé le bouton pendant 5 seconde. Le NAS se met hors tension. Important Utilisez cette méthode uniquement lorsque le NAS ne répond pas. Bouton Réinitialiser Opération Action utilisateur Résultat Réinitialisation basique du système Maintenez enfoncé le bouton pendant 3 seconde. Les paramètres suivants seront restaurés aux réglages originaux :

• Mot de passe d’administrateur système : admin

• Configuration TCP/IP :

• Obtenir les paramètres d'adresse IP automatiquement via DHCP

• Désactiver les Jumbo Frames.

• Si le partage des ports est activé (sur modèles multi-LAN uniquement), le mode de partage des ports reviendra sur « Sauvegarde active (basculement) ».

• Port système : 8080 (port de service du système)

• Niveau de sécurité : Faible (Autoriser toutes les connexions)

• Mot de passe du panneau LCD : (vide)

• VLAN : désactivé Réinitialisation avancé du système Maintenez enfoncé le bouton pendant 15 seconde. Les réglages d'usine par défaut sont restaurés.

• Pour récupérer les anciennes données après une réinitialisation avancée du système, recréez la structure de dossiers précédente sur le NAS. Guide de l’utilisateur du TS-431XeU Opérations de base 26Voyants Les voyants indiquent l'état du système et des informations connexes lorsque le NAS est sous tension. Les informations suivantes relatives aux voyants ne concernent que les disques correctement installés, lorsque le NAS est connecté au réseau. Pour plus de détails sur l’emplacement des voyants, voir Composants. LED Statut Description Statut Clignote alternativement en vert et en rouge toutes les 0,5 seconde

• Un disque dur du NAS est en cours de formatage.

• Le NAS est en cours d’initialisation.

• Le système d’exploitation est en cours de mise à jour.

• Une reconstruction RAID est en cours.

• Expansion de la capacité RAID en ligne en cours.

• Migration de niveau RAID en ligne en cours. Vert Le NAS est prêt. Clignote en vert 2 fois par seconde

• Le NAS n’est pas configuré.

• Un disque du NAS n'est pas formaté. Rouge • Le disque n'est pas valide.

• Un volume de disque a atteint sa capacité maximale.

• Un volume de disque est sur le point d’atteindre sa capacité maximale.

• Le ventilateur du système ne tourne pas.

• Une erreur est survenue lors de l’accès (lecture / écriture) aux données.

• Un secteur défectueux a été détecté sur un disque.

• Le NAS est en mode dégradé lecture seule (2 lecteurs en panne dans une configuration RAID 5 ou RAID 6, mais les données peuvent encore être lues).

• (Erreur d’autotest du matériel) Clignote en rouge 2 fois par seconde Le NAS est en mode dégradé (un disque en panne dans une configuration RAID 1, RAID 5 ou RAID 6). Clignote en rouge une fois Le NAS a reçu une commande à partir d'une télécommande. Clignote en orange Le NAS est en mode veille (S3). Désactivé Tous les disques sont en mode veille. Gigabit LAN (avant) Orange Le NAS est connecté au réseau. Clignote en orange Un accès au NAS est en cours depuis le réseau. Désactivé Le NAS n'est pas connecté au réseau. Guide de l’utilisateur du TS-431XeU Opérations de base 27LED Statut Description Gigabit LAN (arrière) Gauche vert Le port Ethernet est connecté à un réseau 1 gigabit. Gauche orange Le port Ethernet est connecté à un réseau 100 megabits. Gauche éteint Le NAS n'est pas connecté au réseau. Droit vert Le port Ethernet est connecté à un réseau. Droit clignote en vert Le NAS est en cours d'accès via ce port Ethernet. Droite éteint Le port Ethernet n'est pas connecté à un réseau. 10 Gigabit LAN (avant) Vert Le NAS est connecté à un réseau 10 gigabits. Clignote en vert Le NAS est accédé sur un réseau 10 gigabits. Désactivé Le NAS n'est pas connecté à un réseau 10 gigabits. 10 Gigabit LAN (arrière) Gauche vert Le port Ethernet est connecté à un réseau 10 gigabit. Gauche éteint Le port Ethernet n'est pas connecté à un réseau 10 gigabit. Droit orange Le port Ethernet est connecté à un réseau. Droit clignote en orange Les données du NAS sont en cours de transmission via ce port Ethernet. Droit éteint Le port Ethernet n'est pas connecté à un réseau. Disque Vert Le disque est prêt. Clignote en vert Le disque est en cours d’accès. Rouge Le disque a rencontré une erreur. Clignote en rouge 5 fois par seconde Le disque en train d'être situé dans le système d'exploitation. Désactivé Aucun disque n'est détecté. Alerte audio Durée Fréquence Description Bip bref (0,5 seconde) 1 • Le NAS démarre.

• Le NAS est en train de s’arrêter (arrêt logiciel).

• L’utilisateur a appuyé sur le bouton Réinitialiser.

• Le système d'exploitation a été mis à jour. 3 L’utilisateur a essayé de copier les données NAS vers le périphérique de stockage externe à partir du port USB en façade, mais les données ne peuvent pas être copiées. Guide de l’utilisateur du TS-431XeU Opérations de base 28Durée Fréquence Description Bip long (1,5 secondes) 3 (toutes les 5 minutes) Le ventilateur du système ne tourne pas. 2 • Le volume disque est sur le point d’atteindre sa capacité maximale.

• Le volume disque a atteint sa capacité maximale.

• Les disques sont en mode dégradé.

• L’utilisateur a démarré le processus de reconstruction de disque dur.

• Un disque est branché ou débranché. 1 • Le NAS a été éteint suite à un arrêt forcé (arrêt matériel).

• Le NAS a été allumé et est prêt à être utilisé. Guide de l’utilisateur du TS-431XeU Opérations de base 295. Dépannage Ce chapitre décrit les opérations de dépannage de base. Forcer Qfinder Pro ou myQNAPcloud à localiser le NAS Si Qfinder Pro ou myQNAPcloud sont incapables de localiser le NAS lors de l’installation de QTS, les disques ou les données peuvent être défectueux.

2. Retirez tous les disques.

4. Localisez les NAS à l’aide Qfinder Pro ou myQNAPcloud.

5. Réinsérer les disques.

6. Poursuivez l'installation de QTS.

Le remplacement à chaud les disques en panne Le NAS prend en charge le remplacement à chaud des disques dans les situations suivantes :

• RAID 1 : Un disque membre tombe en panne

• RAID 5 : Un disque membre tombe en panne

• RAID 6 : Un ou deux disques membres tombent en panne

1. Connectez-vous à QTS.

2. Allez dans Menu principal > Gestionnaire de stockage > Stockage > Disques/VJBOD.

3. Localisez le disque défectueux.

4. Préparez un nouveau disque dur avec une capacité identique ou supérieure au disque dur tombé en

5. Enlevez le disque défectueux du NAS.

6. Attendez environ 20 secondes ou jusqu’à ce que le NAS émette deux bips.

7. Enlevez le disque dur en panne de la baie de lecteur de disque.

8. Insérez le nouveau disque dur dans la baie du disque.

9. Installez le nouveau disque.

Le NAS émet deux bips.

10. Allez dans Menu principal > Gestionnaire de stockage > Espace de stockage.

11. Localisez le volume qui contient le nouveau disque, puis vérifiez que l’état indique Reconstruction.

Guide de l’utilisateur du TS-431XeU Dépannage 30Récupération des disques sains retirés Involontairement Le NAS prend en charge la technologie de récupération RAID exclusive en vue de récupérer les volumes de disques RAID déconnectés ou retirés involontairement. Les utilisateurs peuvent restaurer un volume RAID 1, RAID 5 ou RAID 6 inactif au mode dégradé, ou un RAID 0 inactif et une configuration JBOD à la normale. Volume disque Prise en charge de la Récupération de RAID Nombre maximal de disques retirés Unique Non S/O JBOD Oui 1 RAID 0 Oui 1 RAID 1 Oui 1 RAID 5 Oui 2 RAID 6 Oui 3 RAID 10 Non S/O Assistance et autres ressources QNAP fournit les ressources suivantes : Ressources URL Documentation http://docs.qnap.com Centre d'assistance http://helpdesk.qnap.com Téléchargements http://download.qnap.com Forum de la communauté http://forum.qnap.com Guide de l’utilisateur du TS-431XeU Dépannage 316. Glossaire Clé de cloud Code à 8 chiffres unique assigné à chaque NAS CloudLink Vous permet d'accéder au NAS par Internet sans configurer des paramètres de transmission de ports complexes myQNAPcloud Fournit divers services d’accès à distance tels que DDNS et CloudLink ID myQNAPcloud Adresse électronique utilisée pour enregistrer un compte myQNAPcloud Qfinder Pro Vous permet de trouver et accéder aux NAS QNAP présents sur votre réseau local QTS Système d’exploitation des NAS QNAP Guide de l’utilisateur du TS-431XeU Glossaire 327. Notifications Ce chapitre fournit des informations sur la garantie, la non-responsabilité, les licences et les règlements fédéraux. Garantie limitée QNAP propose un service de garantie limitée sur ses produits. Votre produit matériel de marque QNAP est garanti contre les défauts de matériaux et de fabrication pour une période d’un (1) an ou plus à partir de la date figurant sur la facture. ("Période de garantie"). Veuillez examiner vos droits légaux sur www.qnap.com/ warranty. Ces derniers peuvent être modifiés de temps à autre par QNAP à sa discrétion. Clause de non-responsabilité Les informations contenues dans ce document sont fournies en rapport aux produits de QNAP Systems, Inc. "QNAP" Aucune licence, expresse ou implicite, par estoppel ou autrement, à tout droit de propriété intellectuelle n’est accordée par ce document. Sous réserve des dispositions dans les termes et conditions de QNAP de vente pour ces produits, QNAP décline toute responsabilité, et QNAP décline toute garantie expresse ou implicite, relative à la vente et/ou l’ utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’adéquation d’une application en particulier, qualité marchande ou contrefaçon de brevet, droit d'auteur ou tout autre droit de propriété intellectuelle. Les produits QNAP ne sont pas destinés à être utilisés dans le domaine médical, sauver des vies, maintenir la vie, systèmes de contrôle critiques ou de sécurité, ou dans des programmes d'installations nucléaires. En aucun cas, la responsabilité de QNAP ne sera supérieure au prix payé pour le produit de dommages directs, indirects, spéciaux, accessoires ou consécutifs résultant de l’utilisation du produit, de son logiciel d’accompagnement ou de sa documentation. QNAP ne fait aucune garantie ni représentation, Implicite ou statutaire, à l’égard de ses produits ou du contenu ou de l’utilisation de cette documentation et de tous les logiciels qui l’accompagnent et décline expressément sa qualité, ses performances, sa qualité marchande ou son aptitude à un usage particulier. QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit. Nous vous recommandons de sauvegarder souvent votre système pour éviter de perdre des données. QNAP décline toute responsabilité de toutes sortes pour la perte de données ou la restauration des données. Si vous retournez l’un des composants du paquet de produits QNAP tels que le NAS (Network Attached Storage) en vue d’obtenir un remboursement ou un entretien, assurez-vous qu'ils sont soigneusement emballés pour l'expédition. Toute forme de dommages dus à un emballage inapproprié ne sera pas indemnisé. Les caractéristiques, les fonctions et les spécifications du produit sont susceptibles d'être modifiées sans préavis. Les informations de la présente sont susceptibles d'être modifiées sans préavis. Notez par ailleurs que les symboles ® et ™ ne sont pas utilisés dans le texte. GNU Public License Version 3, 29 June 2007 Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed. Guide de l’utilisateur du TS-431XeU Notifications 33Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users. We, the Free Software Foundation, use the GNU General Public License for most of our software; it applies also to any other work released this way by its authors. You can apply it to your programs, too. When we speak of free software, we are referring to freedom, not price. Our General Public Licenses are designed to make sure that you have the freedom to distribute copies of free software (and charge for them if you wish), that you receive source code or can get it if you want it, that you can change the software or use pieces of it in new free programs, and that you know you can do these things. To protect your rights, we need to prevent others from denying you these rights or asking you to surrender the rights. Therefore, you have certain responsibilities if you distribute copies of the software, or if you modify it: responsibilities to respect the freedom of others. For example, if you distribute copies of such a program, whether gratis or for a fee, you must pass on to the recipients the same freedoms that you received. You must make sure that they, too, receive or can get the source code. And you must show them these terms so they know their rights. Developers that use the GNU GPL protect your rights with two steps: (1) assert copyright on the software, and (2) offer you this License giving you legal permission to copy, distribute and/or modify it. For the developers' and authors' protection, the GPL clearly explains that there is no warranty for this free software. For both users' and authors' sake, the GPL requires that modified versions be marked as changed, so that their problems will not be attributed erroneously to authors of previous versions. Some devices are designed to deny users access to install or run modified versions of the software inside them, although the manufacturer can do so. This is fundamentally incompatible with the aim of protecting users' freedom to change the software. The systematic pattern of such abuse occurs in the area of products for individuals to use, which is precisely where it is most unacceptable. Therefore, we have designed this version of the GPL to prohibit the practice for those products. If such problems arise substantially in other domains, we stand ready to extend this provision to those domains in future versions of the GPL, as needed to protect the freedom of users. Finally, every program is threatened constantly by software patents. States should not allow patents to restrict development and use of software on general-purpose computers, but in those that do, we wish to avoid the special danger that patents applied to a free program could make it effectively proprietary. To prevent this, the GPL assures that patents cannot be used to render the program non-free. The precise terms and conditions for copying, distribution and modification follow. Terms and Conditions

Avis de la FCC Avis de la FCC Classe A Cet appareil est conforme à la section 15 du règlement de la FCC. L’utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences dangereuses.

2. Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant

d’engendrer un fonctionnement indésirable. Remarque cet appareil a été testé et déclaré conforme aux limites définies pour les appareils numériques de Classe A suivant l’article 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l’appareil est utilisé dans un environnement commercial. Cet appareil produit, utilise et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour les communications radio s'il n'est pas installé et utilisé conformément aux instructions d'utilisation. L’utilisation de cet appareil dans un environnement résidentiel est susceptible de causer des interférences nuisibles et, le cas échéant, il sera la responsabilité de l'utilisateur de prendre des mesures adéquates pour éliminer ces interférences. Important toute modification apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil. Respect des normes CE Ce NAS QNAP est conforme aux normes de conformité CE de classe A. Guide de l’utilisateur du TS-431XeU Notifications 41SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品 可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素
