MODE D'EMPLOI TS1263XURP QNAP

2. Présentation produit

4. Opérations de base

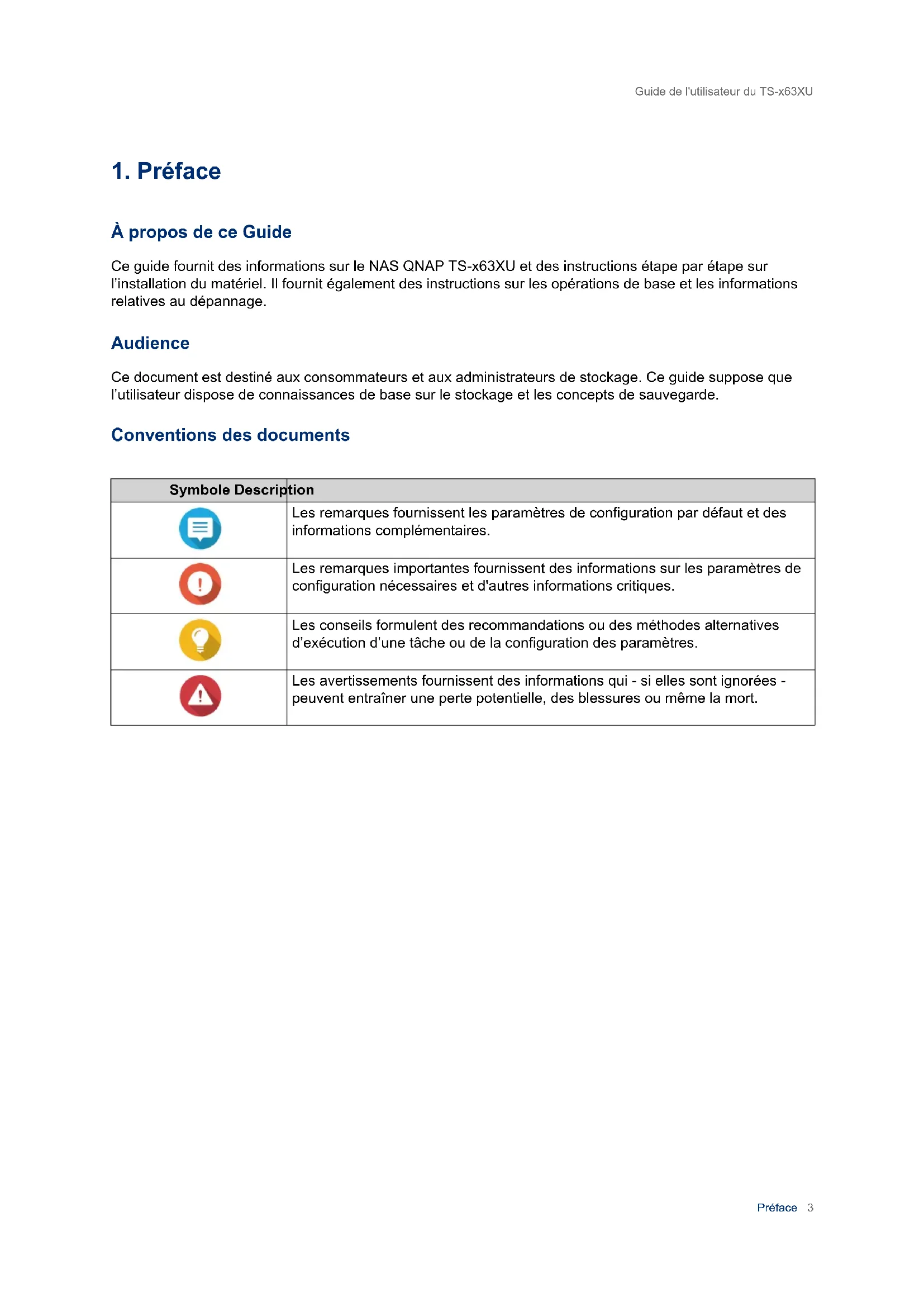

À propos de ce Guide Ce guide fournit des informations sur le NAS QNAP TS-x63XU et des instructions étape par étape sur l’installation du matériel. Il fournit également des instructions sur les opérations de base et les informations relatives au dépannage. Audience Ce document est destiné aux consommateurs et aux administrateurs de stockage. Ce guide suppose que l’utilisateur dispose de connaissances de base sur le stockage et les concepts de sauvegarde. Conventions des documents Symbole Description Les remarques fournissent les paramètres de configuration par défaut et des informations complémentaires. Les remarques importantes fournissent des informations sur les paramètres de configuration nécessaires et d'autres informations critiques. Les conseils formulent des recommandations ou des méthodes alternatives d’exécution d’une tâche ou de la configuration des paramètres. Les avertissements fournissent des informations qui - si elles sont ignorées - peuvent entraîner une perte potentielle, des blessures ou même la mort. Guide de l'utilisateur du TS-x63XU Préface 32. Présentation produit Ce chapitre fournit des informations de base sur le NAS QNAPTS-x63XU. À propos du TS-x63XU La gamme TS-x63XU est une solution professionnelle conçue pour le stockage de données, la sauvegarde, le partage et la gestion centralisée. Elle embarque un processeur quad-core AMD hautes performances cadencé à 2,0 GHz et épaulé par 4 Go de mémoire SODIMM DDR3L, avec possibilité de mise à niveau jusqu'à 16 Go. Chaque NAS TS-x63XU dispose d'une carte d'extension réseau 10GBASE-T pour une bande passante et un débit accrus. Avec son moteur de chiffrement AES-NI, le TS-x63XU accélère les performances des transferts de fichiers chiffrés. Le NAS est également équipé en termes d'extension avec ses ports USB 3.0 Type-A. Spécifications matérielles Important La modification du matériel ou du logiciel de votre produit QNAP annule sa garantie. QNAP décline toute responsabilité pour tout dommage ou perte de données causée par des modifications non autorisées et l’installation d’applications tierces non prises en charge. N/P commande Baies de disque Mémoire Alimentation TS-463XU-4G 4 4 Go Unique TS-463XU-RP-4G Redondant TS-863XU-4G 8 Unique TS-863XU-RP-4G Redondant TS-1263XU-4G 12 Unique TS-1263XU-RP-4G Redondant Composant TS-463XU TS-463XU-RP TS-863XU TS-863XU-RP TS-1263XU TS-1263XU-RP Processeur Processeur Processeur AMD quad-core 2,0 GHz Architecture 64 bits Moteur de chiffrement AES-NI Mémoire Modules mémoire pré- installés 1 x 4 Go de SODIMM DDR3L Utilisez uniquement des modules de mémoire QNAP non ECC (error correcting code) pour conserver les performances et maintenir la stabilité du système. Si votre NAS est équipé de plus d'une fiche mémoire, utilisez des modules QNAP non ECC avec des spécifications identiques. Important L'utilisation de modules non pris en charge peut réduire les performances, entraîner des erreurs ou empêcher le système d'exploitation de démarrer. Nombre total d'emplacements mémoire 2 x SODIMM DDR3L Guide de l'utilisateur du TS-x63XU Présentation produit 4Composant TS-463XU TS-463XU-RP TS-863XU TS-863XU-RP TS-1263XU TS-1263XU-RP Mémoire maximale 16 Go : 2 x 8 Go de SODIMM DDR3L Stockage Baies de disques 4 x SATA 6 Gbits/s 8 x SATA 6 Gbits/s 12 x SATA 6 Gbits/s Compatibilité des disques • Disques durs SATA 3,5 pouces

• Disques durs SATA 2,5 pouces

• SSD SATA 2,5 pouces Remplaçable à chaud Oui Réseau 10 ports Ethernet Gigabit 1 x 10GBASE-T Remarque Ce port prend également en charge les réseaux 5GbE, 2,5 GbE et 1GbE. Ports Ethernet Gigabit 4 x RJ45 Ports d'E/S externes et emplacements d'extension Emplacements PCIe 1 x PCIe 2.0 x4 Remarque Une carte d'extension 10GBASE-T est pré-installée sur cet emplacement. Ports USB • 2 x USB 3.0 Type-A

• TS-1263XU-RP: 2 x 300W, 100-240 VCA, 50/60 Hz Guide de l'utilisateur du TS-x63XU Présentation produit 5Composant TS-463XU TS-463XU-RP TS-863XU TS-863XU-RP TS-1263XU TS-1263XU-RP Pile du système Pile au lithium CR2032 (3V, 225mAh) Avertissement Lors du remplacement de la pile du système, utilisez uniquement le même type de pile que celui déjà présent pour éviter les explosions. Niveau sonore • TS-463XU: 36,5 dB(A)

• TS-1263XU-RP: 39,2 dB(A) Remarque Les niveaux sonores ont été testés à une position de spectateur, située à moins d’un mètre du NAS. Le NAS de test fonctionnait à bas régime avec le nombre maximum de disques installés. Ventilateurs Système : 2 x 40 mm, 12VDC Système : 2 x 70 mm, 12VDC Système : 2 x 70 mm, 12VDC Avertissement Pour éviter de graves blessures, ne touchez pas les ventilateurs lorsque le NAS est connecté à une source d’alimentation. Température de fonctionnement 0 à 40°C (32 à 104°F) Humidité relative • Humidité relative sans condensation : 5 à 95%

• WBGT : 27˚C (80,6˚F) Conseil Les spécifications du modèle sont susceptibles d'être modifiées sans préavis. Pour connaître les dernières spécifications, allez à https://www.qnap.com. Contenu de la boîte Élément Quantité TS-x63XU 1 Câble d'alimentation • Modèles TS-x63XU : 1

• Modèles TS-x63XU-RP : 2 Câble Ethernet 2 Vis pour disques 3,5 pouces • TS-463XU, TS-463XU-RP: 16

• TS-863XU, TS-863XU-RP: 32

• TS-1263XU, TS-1263XU-RP: 48 Vis pour disques 2,5 pouces • TS-463XU, TS-463XU-RP: 12

• TS-863XU, TS-863XU-RP: 24

• TS-1263XU, TS-1263XU-RP: 36 Guide de l'utilisateur du TS-x63XU Présentation produit 6Élément Quantité Guide d'installation rapide (QIG) 1 Composants Panneau avant TS-463XU, TS-463XU-RP Non. Composant Non. Composant 1 Port USB 2.0 Type-A 6 Voyant Disque 2 2 Bouton Copie USB à une touche 7 Voyant Disque 3 3 Voyant USB 8 Voyant Disque 4 4 Voyant État 9 Voyant LAN 5 Voyant Disque 1 10 Bouton Alimentation Guide de l'utilisateur du TS-x63XU Présentation produit 7TS-863XU, TS-863XU-RP, TS-1263XU, TS-1263XU-RP Non. Composant Non. Composant 1 Bouton Alimentation 4 Voyant de l'unité d'extension 2 Voyant État 5 Voyant de lecteur 3 Voyant LAN - - Panneau arrière TS-463XU Guide de l'utilisateur du TS-x63XU Présentation produit 8TS-863XU, TS-1263XU Non. Composant Non. Composant 1 Port Ethernet (RJ45) Gigabit 3 6 Port Ethernet (RJ45) Gigabit 4 2 Port Ethernet (RJ45) Gigabit 1 7 Ports USB 3.0 Type-A 3 Port 10GBASE-T 8 Ports USB 2.0 Type-A 4 Entrée d’alimentation 9 Bouton Réinitialiser 5 Port Ethernet (RJ45) Gigabit 2 - - TS-463XU-RP Guide de l'utilisateur du TS-x63XU Présentation produit 9TS-863XU-RP, TS-1263XU-RP Non. Composant Non. Composant 1 Port Ethernet RJ45 Gigabit 3 6 Port Ethernet RJ45 Gigabit 2 2 Port Ethernet RJ45 Gigabit 1 7 Port Ethernet RJ45 Gigabit 4 3 Port 10GBASE-T 8 Ports USB 3.0 Type-A 4 Bloc d'alimentation 1 9 Ports USB 2.0 Type-A 5 Bloc d'alimentation 2 10 Bouton Réinitialiser Carte du système Guide de l'utilisateur du TS-x63XU Présentation produit 10Non. Composant Non. Composant 1 Emplacement mémoire 1 3 Emplacement PCIe 2.0 x4 2 Emplacement mémoire 2 - - Numérotation des disques avant TS-463XU, TS-463XU-RP TS-863XU, TS-863XU-RP TS-1263XU, TS-1263XU-RP Informations de sécurité Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement ces instructions avant d’effectuer toute opération. Instructions générales

• Le NAS doit être stocké en lieu sûr avec un accès restreint, contrôlé via l’utilisation d’un outil, d’un verrou et d’une clé, ou tout autre moyen de sécurité.

• Seules les personnes qualifiées, compétentes et habilitées avec la connaissance de toutes les restrictions, précautions de sécurité et des procédures d’installation et de maintenance doivent avoir un accès physique au NAS. Guide de l'utilisateur du TS-x63XU Présentation produit 11• Pour éviter d’endommager ou de détériorer les composants, assurez-vous que les lecteurs et les autres composants internes du système aient refroidi avant de les toucher.

• Observez les procédures de décharge électrostatique (ESD) pour éviter les éventuelles blessures ou pour ne pas endommager les composants. Alimentation

• Afin de réduire le risque d’incendie et de choc électrique, assurez-vous de brancher uniquement le cordon d'alimentation à une prise électrique correctement mise à la terre.

Les appareils équipés d’ une alimentation redondante peuvent avoir un ou plusieurs cordons reliés au bloc d’alimentation (PSU). Pour éviter de graves blessures, un technicien formé doit déconnecter tous les cordons PSU de l’appareil avant d’installer ou de remplacer des composants système. Batterie du système

• Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants, assurez-vous de remplacer la batterie existante par une batterie de même type.

• Jetez correctement les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie. Pièces en mouvement

Pales de ventilateur en mouvement : Tenez les parties de votre corps à l’écart des pales de ventilateur en mouvement lorsque l’appareil est connecté à une source d’alimentation.

Composants en déplacement : Tenez les parties de votre corps à l’écart des autres composants en mouvement. Configuration requise pour l'installation Catégorie Élément Environnement • Température ambiante : 0 à 40°C (32 à 104°F)

• Humidité relative sans condensation : 5 à 95%

• WBGT : 27˚C (80,6˚F)

• Surface plane, anti-statique sans exposition directe au soleil, les liquides et les produits chimiques Guide de l'utilisateur du TS-x63XU Présentation produit 12Catégorie Élément Matériel et périphériques • Disques de stockage Pour plus de détails sur les disques compatibles, consultez https://www.qnap.com/compatibility/.

• Câble réseau Outils • Tournevis Phillips n°1 ou 2

• Bracelet anti-statique Configurer le NAS Important Lisez attentivement toutes les exigences et informations de sécurité dans Informations de sécurité avant de configurer le NAS ou d’installer des composants NAS.

1. Placez votre NAS dans un environnement qui répond aux exigences définies.

Pour plus de détails, consultez Configuration requise pour l'installation.

2. Installez le NAS sur un rack.

3. Vérifiez que les entrées d’air sur le fond du boîtier ne sont pas obstruées.

4. Installez les disques.

Pour plus de détails, consultez les rubriques suivantes :

• Installation des disques durs de 3,5 pouces

• Installation des disques durs de 2,5 pouces

5. Branchez le cordon d'alimentation et tous les câbles applicables.

Pour plus de détails, consultez Installation de QTS.

8. Connectez-vous à QTS.

Guide de l'utilisateur du TS-x63XU Présentation produit 133. Installation et configuration Ce chapitre fournit les étapes de configuration spécifiques sur l’installation du matériel et du firmware. Installation du matériel Cette section fournit des informations sur l’installation des disques, les modules de mémoire, et les cartes d'extension. Installation du disque Installation des disques durs de 3,5 pouces Avertissement

• L’installation d’un disque efface toutes les données sur ce disque.

• Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

2. Retirez le plateau de disque.

a. Tirez sur la poignée pour libérer le plateau. b. Tirez sur le plateau pour le sortir. Guide de l'utilisateur du TS-x63XU Installation et configuration 143. Installez un disque sur le plateau. a. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau. b. Fixez les vis.

4. Placez le plateau dans la baie du disque.

Guide de l'utilisateur du TS-x63XU Installation et configuration 15a. Placez le plateau dans la baie. b. Poussez la poignée.

Installation des disques durs de 2,5 pouces Avertissement

• L’installation d’un disque efface toutes les données sur ce disque.

• Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

2. Retirez le plateau de disque.

a. Tirez sur la poignée pour libérer le plateau. b. Tirez sur le plateau pour le sortir. Guide de l'utilisateur du TS-x63XU Installation et configuration 163. Installez un disque sur le plateau. a. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau. b. Fixez les vis.

4. Placez le plateau dans la baie du disque.

Guide de l'utilisateur du TS-x63XU Installation et configuration 17a. Placez le plateau dans la baie. b. Poussez la poignée.

Installer des cartes d’extension Une carte d'extension 10GBASE-T est pré-installée sur l'emplacement PCIe. Vous pouvez la remplacer par une autre carte d'extension PCIe compatible. Les cartes d’extension de la marque QNAP achetées sur le site web de la société sont livrés avec les supports nécessaires pour installer tous les modèles de NAS QNAP. Tous les modèles TS-x63XU utilisent des supports à profil bas. Avertissement

• Seule une personne qualifiée doit effectuer les étapes suivantes. Le non-respect des instructions peut entraîner de graves blessures ou la mort.

• Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement. Guide de l'utilisateur du TS-x63XU Installation et configuration 181. Vérifiez les cartes d’extension et les supports pris en charge par votre modèle sur le site web de QNAP. a. Allez à www.qnap.com/compatibility. b. Cliquez sur Rechercher par NAS. c. Indiquez le nombre de baies et le modèle spécifique de votre NAS. d. Sous Catégorie, sélectionnez le type de composant ou d'appareil. e. Recherchez un composant spécifique ou un modèle d'appareil précis dans la liste. f. Facultatif : Cliquez sur l'icône de Remarque correspondante pour afficher plus d'informations.

3. Débranchez le cordon d'alimentation de la prise secteur.

4. Débranchez tous les câbles et accessoires externes.

5. Retirez le capot supérieur.

a. Desserrez les deux vis de l’arrière du capot supérieur. b. Faites glisser le capot du NAS en utilisant la poignée. c. Soulevez le capot supérieur. Guide de l'utilisateur du TS-x63XU Installation et configuration 196. Retirez la carte d'extension installée. a. Retirez les vis qui bloquent le support PCIe sur le châssis. b. Tenez la carte par les bords, puis faites-la glisser délicatement hors de la fente.

7. Fixez le support QNAP à la carte d'extension.

a. Retirez toutes les vis du support existant. Guide de l'utilisateur du TS-x63XU Installation et configuration 20b. Retirez soigneusement le support de la carte. c. Fixez le support QNAP à la carte en utilisant les mêmes vis. d. Vérifiez que le support ne bouge pas.

8. Installez la carte d'extension.

a. Tenez la carte d'extension par les bords. b. Insérez la carte dans la fente. c. Fixez la vis. Guide de l'utilisateur du TS-x63XU Installation et configuration 219. Installez le capot supérieur. a. Placez le capot sur le NAS. b. Faites glisser le capot vers le NAS. Guide de l'utilisateur du TS-x63XU Installation et configuration 22c. Serrez les vis.

10. Branchez tous les câbles et accessoires externes.

11. Branchez le cordon d'alimentation sur la prise secteur.

Unités d'extension Le TS-x63XU prend en charge les unités d'extension USB. Guide de l'utilisateur du TS-x63XU Installation et configuration 23Type Description Accessoires requis USB • Utilise une interface USB 3.0 Type-A

• Prend en charge un maximum une unité d'extension

• Prend en charge les lecteurs SATA 6 Gbps Kit de rails RAIL-B01 Kit de rails RAIL-B02 Connecter des unités d'extension USB Le TS-x63XU prend en charge une unité d'extension USB au maximum et est compatible avec les modèles suivants :

1. Connectez l'unité d'extension au NAS.

a. Connectez le câble USB au port USB 3.0 Type-B de l'unité d'extension. b. Connectez le câble USB à un port USB 3.0 Type-A du NAS.

2. Allumez l'unité d'extension.

3. Vérifiez que l'unité d'extension est reconnue par le NAS.

a. Connectez-vous à QTS en tant qu'administrateur. b. Allez dans Panneau de configuration > Stockage et snapshots > Aperçu > Système. c. Vérifiez que l'unité d'extension apparaît dans la liste. Guide de l'utilisateur du TS-x63XU Installation et configuration 24Remplacer les modules mémoire Le NAS possède deux emplacements de mémoire. Vous pouvez augmenter la capacité de mémoire du NAS en mettant à niveau les modules mémoire. Si vous utilisez plusieurs modules, utilisez uniquement les modules QNAP de même type et de capacité afin de maintenir la performance et la stabilité du système. Vous pouvez acheter des modules mémoire QNAP chez des revendeurs habilités. Important Lors du remplacement des modules, assurez-vous qu'un module est toujours installé dans l'emplacement 1. Pour plus de détails sur la numérotation des emplacements, consultez Carte du système. Avertissement

• Seule une personne qualifiée doit effectuer les étapes suivantes. Le non-respect des instructions peut entraîner de graves blessures ou la mort.

• Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

2. Débranchez le cordon d'alimentation de la prise secteur.

3. Débranchez tous les câbles et accessoires externes.

4. Retirez le capot supérieur.

a. Desserrez les deux vis de l’arrière du capot supérieur. Guide de l'utilisateur du TS-x63XU Installation et configuration 25b. Faites glisser le capot du NAS en utilisant la poignée. c. Soulevez le capot supérieur.

5. Enlevez un module existant.

a. Poussez vers l'extérieur en même temps les clips de retenue pour libérer le module. Avertissement Essayer de retirer un module qui n’est pas complètement libéré peut endommager le module et la carte mère. Guide de l'utilisateur du TS-x63XU Installation et configuration 26b. Tenez le module par les bords, puis faites-le glisser délicatement hors de la fente. Avertissement

• Ne touchez pas aux composants, en particulier les connecteurs métalliques.

• Ne pliez pas le module.

6. Installez un nouveau module.

a. Alignez l’encoche avec la nervure dans la fente. b. Insérez le module dans la fente. c. Vérifiez que les connecteurs métalliques sont complètement insérés dans la fente. Guide de l'utilisateur du TS-x63XU Installation et configuration 27d. Appuyez doucement sur le module jusqu’à ce que les clips de rétention verrouille la position du module.

7. Installez le capot supérieur.

a. Placez le capot supérieur sur le NAS. b. Faites glisser le capot vers le NAS. Guide de l'utilisateur du TS-x63XU Installation et configuration 28c. Serrez les vis.

8. Branchez tous les câbles et accessoires externes.

9. Branchez le cordon d'alimentation sur la prise secteur.

11. Vérifiez que le module est reconnu par le NAS.

a. Connectez-vous à QTS en tant qu'administrateur. b. Allez dans Panneau de configuration > Système > État du système > Informations sur le matériel. c. Vérifiez la valeur de Mémoire totale. Guide de l'utilisateur du TS-x63XU Installation et configuration 29Installation des poignées L'installation des poignées vous permet d'avoir une meilleure prise et plus de sécurité avec le NAS sur un rack. Les poignées du TS-463XU et du TS-463XU-RP nécessitent une installation manuelle.

2. Installez une poignée sur un support en équerre.

a. Alignez les ouvertures de la poignée avec les trous de vis sur le support en équerre. b. Alignez les vis pour fixer la poignée sur le support en équerre.

3. Installez le support en équerre sur le NAS.

a. Alignez les trous sur le support en équerre avec les trous sur le flanc gauche du châssis. b. Assurez-vous que la poignée est orientée dans la même direction que le panneau avant. c. Installez les vis pour fixer le support en équerre au châssis. Guide de l'utilisateur du TS-x63XU Installation et configuration 304. Installez une deuxième poignée de l'autre côté du châssis.

Blocs d'alimentation redondants remplaçables à chaud Les NAS dotés d'alimentations redondantes prennent en charge le Hot-swap ou remplacement à chaud. Avertissement

• Danger d’électrocution.

Le NAS peut avoir un ou plusieurs cordons reliés au bloc d’alimentation (PSU). Pour éviter de graves blessures, un technicien formé doit déconnecter tous les cordons PSU avant d’installer ou de remplacer des composants système.

2. Débranchez le cordon d'alimentation de la prise électrique et de l'alimentation que vous souhaitez

3. Appuyez fermement sur le loquet, puis retirez l'alimentation.

Guide de l'utilisateur du TS-x63XU Installation et configuration 314. Insérez la nouvelle alimentation.

5. Connectez le cordon d'alimentation au PSU et à la prise électrique.

7. Activer les alertes pour les échecs d'alimentation.

a. Connectez-vous à QTS en tant qu'administrateur. b. Allez dans Panneau de configuration > Système > Matériel > Général. c. Sélectionnez Activer le mode d'alimentation redondante. d. Cliquez sur Appliquer tout. Guide de l'utilisateur du TS-x63XU Installation et configuration 32Kit de rails Le TS-x63XU est compatible avec les modèles suivants : Modèle Kit de rails compatible TS-463XU TS-463XU-RP TS-863XU TS-863XU-RP TS-1263XU TS-1263XU-RP RAIL-B01 RAIL-B02 Les kits de rails ne sont pas inclus dans le NAS et doivent être achetés séparément. Pour plus de détails, contactez un revendeur agréé ou http://shop.qnap.com . Vous pouvez trouver des informations d'installation dans la boîte du kit de rails. Installation de QTS Méthode Description Configuration requise Installation de QfinderPro (recommandé) Si le NAS est connecté à votre réseau local, vous pouvez effectuer les opérations suivantes :

• Localisez les NAS à l’aide Qfinder Pro.

• Suivez les étapes de l'Assistant Guide d'installation intelligente.

• Programme d’installation de Qfinder Pro Installation cloud Si le NAS est connecté à Internet, vous pouvez effectuer les opérations suivantes :

• Scannez le code QR sur le NAS.

• Spécifiez la clé du cloud.

• Connectez-vous à votre compte myQNAPcloud.

• Utilisez CloudLink pour accéder à distance à votre NAS.

• Suivez les étapes de l'Assistant Guide d'installation intelligente.

• Ordinateur ou appareil mobile

• Clé de cloud Installation de QTS via Qfinder Pro Avertissement L’installation de QTS efface toutes les données des disques. Sauvegardez vos données avant de poursuivre.

2. Connectez le NAS à votre réseau local.

Guide de l'utilisateur du TS-x63XU Installation et configuration 333. Exécutez Qfinder Pro sur un ordinateur qui est connecté au même réseau local. Remarque Pour télécharger Qfinder Pro, allez à l’adresse https://www.qnap.com/utilities .

4. Localisez le NAS dans la liste et puis double-cliquez sur son nom ou adresse IP.

Le Guide d’installation intelligente s’ouvre dans le navigateur web par défaut.

5. Choisissez Lancer le guide d’installation intelligent.

6. Fournissez les informations suivantes :

• Nom du NAS : Indiquez un nom de 1 à 14 caractères. Le nom accepte les lettres (A à Z, a à z), les chiffres (0 à 9), et les traits d'union (-), mais ne peut se terminer par un trait d'union.

• Mot de passe : Indiquez un mot de passe d’administrateur de 1 à 64 caractères. Le mot de passe prend en charge tous les caractères ASCII.

7. Cliquez sur Suivant.

8. Spécifiez le fuseau horaire, la date et l'heure.

Conseil QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC).

9. Cliquez sur Suivant.

10. Sélectionnez Obtenir une adresse IP automatiquement (DHCP).

11. Cliquez sur Suivant.

12. Sélectionnez les types d’appareils que vous utiliserez pour accéder à des dossiers partagés sur le

13. Cliquez sur Suivant.

14. Sélectionnez Configurer les disques ultérieurement.

Remarque Pour plus de détails sur la configuration des disques, consultez la section Guide de l’utilisateur du Gestionnaire de stockage de QTS.

15. Cliquez sur Suivant.

16. Sélectionnez Non.

• Activer des fonctions multimédia vous permet d’installer des applications multimédia après la configuration des disques dans le Gestionnaire de stockage.

• Pour plus de détails sur l’activation des fonctions multimédia sur QTS, consultez la section Administration du système du Guide de l’utilisateur de QTS.

17. Cliquez sur Suivant.

18. Vérifiez les paramètres.

Guide de l'utilisateur du TS-x63XU Installation et configuration 3419. Cliquez sur Appliquer. Un message de confirmation apparaît. Avertissement Confirmer supprime toutes les données sur le disque avant d' installer QTS.

20. Cliquez sur Confirmer.

QTS est installé. Installation de QTS à l’aide de clé de cloud Avertissement L’installation de QTS efface toutes les données des disques. Sauvegardez vos données avant de poursuivre.

2. Connectez le NAS à Internet.

3. Accédez à la page d’installation Cloud QNAP en utilisant l’une des méthodes suivantes :

• Sur votre ordinateur, accédez à http://install.qnap.com/.

• Scannez le code QR sur le NAS en utilisant un appareil mobile. La page web répertorie tous les NAS QNAP non initialisés sur le réseau local.

4. Trouvez votre NAS dans la liste, puis cliquez sur Initialiser .

Remarque Si votre NAS n'est pas répertorié, suivez les instructions sur la page web pour spécifier la clé de cloud sur le NAS. L'assistant d’installation s’ouvre dans le navigateur web par défaut.

5. Créez un compte ou connectez-vous à myQNAPcloud.

Remarque Vous devez revenir sur cette page pour terminer l'installation après avoir créé un compte.

6. Spécifiez le nom d'appareil myQNAPcloud pour le NAS.

Remarque Le nom d'appareil myQNAPcloud est utilisé lors de l'accès à distance au NAS.

7. Facultatif : Sélectionnez CloudLink.

• CloudLink vous permet d'accéder à distance au NAS sans avoir à configurer la redirection de port sur votre routeur. Vous pouvez accéder à distance au NAS en vous connectant à QTS ou en utilisant des applications mobiles.

• Vous pouvez également activer CloudLink en installant l'application CloudLink sur le NAS.

8. Cliquez sur Suivant.

Le Guide d’installation intelligente s’ouvre dans le navigateur web par défaut. Guide de l'utilisateur du TS-x63XU Installation et configuration 359. Choisissez Lancer le guide d’installation intelligent.

10. Fournissez les informations suivantes :

• Nom du NAS : Indiquez un nom de 1 à 14 caractères. Le nom accepte les lettres (A à Z, a à z), les chiffres (0 à 9), et les traits d'union (-), mais ne peut se terminer par un trait d'union.

• Mot de passe : Indiquez un mot de passe d’administrateur de 1 à 64 caractères. Le mot de passe prend en charge tous les caractères ASCII.

11. Cliquez sur Suivant.

12. Spécifiez le fuseau horaire, la date et l'heure.

Conseil QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC).

13. Cliquez sur Suivant.

14. Sélectionnez Obtenir une adresse IP automatiquement (DHCP).

15. Cliquez sur Suivant.

16. Sélectionnez les types d’appareils que vous utiliserez pour accéder à des dossiers partagés sur le

17. Cliquez sur Suivant.

18. Sélectionnez Configurer les disques ultérieurement.

Remarque Pour plus de détails sur la configuration des disques, consultez la section Guide de l’utilisateur du Gestionnaire de stockage de QTS.

19. Cliquez sur Suivant.

20. Sélectionnez Non.

• Activer des fonctions multimédia vous permet d’installer des applications multimédia après la configuration des disques dans le Gestionnaire de stockage.

• Pour plus de détails sur l’activation des fonctions multimédia sur QTS, consultez la section Administration du système du Guide de l’utilisateur de QTS.

21. Cliquez sur Suivant.

22. Vérifiez les paramètres.

23. Cliquez sur Appliquer.

Un message de confirmation apparaît. Avertissement Confirmer supprime toutes les données sur le disque avant d' installer QTS.

24. Cliquez sur Confirmer.

QTS est installé. Guide de l'utilisateur du TS-x63XU Installation et configuration 36Guide de l'utilisateur du TS-x63XU Installation et configuration 374. Opérations de base Ce chapitre décrit les opérations de base du NAS. Bouton de marche/arrêt Opération Action utilisateur Résultat Mise sous tension Appuyez une fois sur le bouton. Le NAS se met sous tension. Mise hors tension Maintenez enfoncé le bouton pendant 1,5 seconde. Le NAS se met hors tension. Forcer la mise horst tension Maintenez enfoncé le bouton pendant 5 seconde. Le NAS se met hors tension. Important Utilisez cette méthode uniquement lorsque le NAS ne répond pas. Bouton Réinitialiser Opération Action utilisateur Résultat Réinitialisation basique du système Maintenez enfoncé le bouton pendant 3 seconde. Les paramètres suivants seront restaurés aux réglages originaux :

• Mot de passe d’administrateur système : admin

• Configuration TCP/IP :

• Obtenir les paramètres d'adresse IP automatiquement via DHCP

• Désactiver les Jumbo Frames.

• Si le partage des ports est activé (sur modèles multi-LAN uniquement), le mode de partage des ports reviendra sur « Sauvegarde active (basculement) ».

• Port système : 8080 (port de service du système)

• Niveau de sécurité : Faible (Autoriser toutes les connexions)

• Mot de passe du panneau LCD : (vide)

• VLAN : désactivé Réinitialisation avancé du système Maintenez enfoncé le bouton pendant 15 seconde. Les réglages d'usine par défaut sont restaurés.

• Pour récupérer les anciennes données après une réinitialisation avancée du système, recréez la structure de dossiers précédente sur le NAS. Guide de l'utilisateur du TS-x63XU Opérations de base 38Voyants Les voyants indiquent l'état du système et des informations connexes lorsque le NAS est sous tension. Les informations suivantes relatives aux voyants ne concernent que les disques correctement installés, lorsque le NAS est connecté au réseau. Pour plus de détails sur l’emplacement des voyants, voir Composants. LED Statut Description État du système Clignote alternativement en vert et en rouge toutes les 0,5 seconde

• Le disque est en cours de formatage.

• Le NAS est en cours d’initialisation.

• Le système d’exploitation est en cours de mise à jour.

• Une reconstruction RAID est en cours.

• Expansion de la capacité RAID en ligne en cours.

• Migration de niveau RAID en ligne en cours. Rouge • Le disque n'est pas valide.

• Le volume disque a atteint sa capacité maximale.

• Le volume disque est sur le point d’atteindre sa capacité maximale.

• Le ventilateur du système ne tourne pas.

• Une erreur est survenue lors de l’accès (lecture / écriture) aux données.

• Un secteur défectueux a été détecté sur le disque dur.

• Le NAS est en mode dégradé lecture seule (2 lecteurs en panne dans une configuration RAID 5 ou RAID 6, mais les données peuvent encore être lues).

• Erreur d’autotest du matériel Clignote en rouge toutes les 0,5 seconde Le NAS est en mode dégradé (un disque en panne dans une configuration RAID 1, RAID 5 ou RAID 6). Clignote en vert toutes les 0,5 seconde

• Le NAS n’est pas configuré.

• Un disque n’est pas formaté. Clignote en vert toutes les 2 seconde Le NAS est en mode veille S3. Vert Le NAS est prêt. Désactivé Tous les disques sont en mode veille. LAN Orange Une erreur de lecture/écriture est survenue pendant qu’un autre appareil accédait aux données. Clignote en orange Un accès au NAS est en cours depuis le réseau. Guide de l'utilisateur du TS-x63XU Opérations de base 39LED Statut Description Lecteur Clignote en rouge Un accès aux données était en cours et une erreur de lecture/écriture est survenue durant l’opération. Rouge Une erreur de lecture/écriture sur le disque s'est produite. Clignote en vert Les données sont en cours d’accès. Vert Le disque est accessible. USB Clignote en bleu toutes les 0,5 seconde

• Un périphérique USB (branché sur le port USB frontal) est détecté.

• Un périphérique USB (branché sur le port USB frontal) est retiré du NAS.

• Un périphérique USB (branché sur le port USB frontal du NAS) est utilisé.

• Les données sont copiées vers ou à partir d’un périphérique USB ou eSATA Bleu Un périphérique USB est détecté sur le port USB frontal. Désactivé • Pas de périphérique USB détecté

• Le NAS a terminé la copie des données vers ou à partir du périphérique USB branché sur le port USB frontal. Alarme sonore Durée Fréquence Description Bip bref (0,5 seconde) 1 • Le NAS démarre.

• Le NAS est en train de s’arrêter (arrêt logiciel).

• L’utilisateur a appuyé sur le bouton Réinitialiser.

• Le système d'exploitation a été mis à jour. 3 L’utilisateur a essayé de copier les données NAS vers le périphérique de stockage externe à partir du port USB en façade, mais les données ne peuvent pas être copiées. Guide de l'utilisateur du TS-x63XU Opérations de base 40Durée Fréquence Description Bip long (1,5 secondes) 3 (toutes les 5 minutes) Le ventilateur du système ne tourne pas. 2 • Le volume disque est sur le point d’atteindre sa capacité maximale.

• Le volume disque a atteint sa capacité maximale.

• Les disques sont en mode dégradé.

• L’utilisateur a démarré le processus de reconstruction de disque dur.

• Un disque est branché ou débranché. 1 • Le NAS a été éteint suite à un arrêt forcé (arrêt matériel).

• Le NAS a été allumé et est prêt à être utilisé. Guide de l'utilisateur du TS-x63XU Opérations de base 415. Dépannage Ce chapitre décrit les opérations de dépannage de base. Forcer Qfinder Pro ou myQNAPcloud à localiser le NAS Si Qfinder Pro ou myQNAPcloud sont incapables de localiser le NAS lors de l’installation de QTS, les disques ou les données peuvent être défectueux.

2. Retirez tous les disques.

4. Localisez les NAS à l’aide Qfinder Pro ou myQNAPcloud.

5. Réinsérer les disques.

6. Poursuivez l'installation de QTS.

Le remplacement à chaud les disques en panne Le NAS prend en charge le remplacement à chaud des disques dans les situations suivantes :

• RAID 1 : Un disque membre tombe en panne

• RAID 5 : Un disque membre tombe en panne

• RAID 6 : Un ou deux disques membres tombent en panne

1. Connectez-vous à QTS.

2. Allez dans Menu principal > Gestionnaire de stockage > Stockage > Disques/VJBOD.

3. Localisez le disque défectueux.

4. Préparez un nouveau disque dur avec une capacité identique ou supérieure au disque dur tombé en

5. Enlevez le disque défectueux du NAS.

6. Attendez environ 20 secondes ou jusqu’à ce que le NAS émette deux bips.

7. Enlevez le disque dur en panne de la baie de lecteur de disque.

8. Insérez le nouveau disque dur dans la baie du disque.

9. Installez le nouveau disque.

Le NAS émet deux bips.

10. Allez dans Menu principal > Gestionnaire de stockage > Espace de stockage.

11. Localisez le volume qui contient le nouveau disque, puis vérifiez que l’état indique Reconstruction.

Guide de l'utilisateur du TS-x63XU Dépannage 42Récupération des disques sains retirés Involontairement Le NAS prend en charge la technologie de récupération RAID exclusive en vue de récupérer les volumes de disques RAID déconnectés ou retirés involontairement. Les utilisateurs peuvent restaurer un volume RAID 1, RAID 5 ou RAID 6 inactif au mode dégradé, ou un RAID 0 inactif et une configuration JBOD à la normale. Volume disque Prise en charge de la Récupération de RAID Nombre maximal de disques retirés Unique Non S/O JBOD Oui 1 RAID 0 Oui 1 RAID 1 Oui 1 RAID 5 Oui 2 RAID 6 Oui 3 RAID 10 Non S/O Assistance et autres ressources QNAP fournit les ressources suivantes : Ressources URL Documentation http://docs.qnap.com Centre d'assistance http://helpdesk.qnap.com Téléchargements http://download.qnap.com Forum de la communauté http://forum.qnap.com Guide de l'utilisateur du TS-x63XU Dépannage 436. Glossaire Clé de cloud Code à 8 chiffres unique assigné à chaque NAS CloudLink Vous permet d'accéder au NAS par Internet sans configurer des paramètres de transmission de ports complexes myQNAPcloud Fournit divers services d’accès à distance tels que DDNS et CloudLink ID myQNAPcloud Adresse électronique utilisée pour enregistrer un compte myQNAPcloud Qfinder Pro Vous permet de trouver et accéder aux NAS QNAP présents sur votre réseau local QTS Système d’exploitation des NAS QNAP Guide de l'utilisateur du TS-x63XU Glossaire 447. Notifications Ce chapitre fournit des informations sur la garantie, la non-responsabilité, les licences et les règlements fédéraux. Garantie limitée QNAP propose un service de garantie limitée sur ses produits. Votre produit matériel de marque QNAP est garanti contre les défauts de matériaux et de fabrication pour une période d’un (1) an ou plus à partir de la date figurant sur la facture. ("Période de garantie"). Veuillez examiner vos droits légaux sur www.qnap.com/ warranty. Ces derniers peuvent être modifiés de temps à autre par QNAP à sa discrétion. Clause de non-responsabilité Les informations contenues dans ce document sont fournies en rapport aux produits de QNAP Systems, Inc. "QNAP" Aucune licence, expresse ou implicite, par estoppel ou autrement, à tout droit de propriété intellectuelle n’est accordée par ce document. Sous réserve des dispositions dans les termes et conditions de QNAP de vente pour ces produits, QNAP décline toute responsabilité, et QNAP décline toute garantie expresse ou implicite, relative à la vente et/ou l’ utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’adéquation d’une application en particulier, qualité marchande ou contrefaçon de brevet, droit d'auteur ou tout autre droit de propriété intellectuelle. Les produits QNAP ne sont pas destinés à être utilisés dans le domaine médical, sauver des vies, maintenir la vie, systèmes de contrôle critiques ou de sécurité, ou dans des programmes d'installations nucléaires. En aucun cas, la responsabilité de QNAP ne sera supérieure au prix payé pour le produit de dommages directs, indirects, spéciaux, accessoires ou consécutifs résultant de l’utilisation du produit, de son logiciel d’accompagnement ou de sa documentation. QNAP ne fait aucune garantie ni représentation, Implicite ou statutaire, à l’égard de ses produits ou du contenu ou de l’utilisation de cette documentation et de tous les logiciels qui l’accompagnent et décline expressément sa qualité, ses performances, sa qualité marchande ou son aptitude à un usage particulier. QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit. Nous vous recommandons de sauvegarder souvent votre système pour éviter de perdre des données. QNAP décline toute responsabilité de toutes sortes pour la perte de données ou la restauration des données. Si vous retournez l’un des composants du paquet de produits QNAP tels que le NAS (Network Attached Storage) en vue d’obtenir un remboursement ou un entretien, assurez-vous qu'ils sont soigneusement emballés pour l'expédition. Toute forme de dommages dus à un emballage inapproprié ne sera pas indemnisé. Les caractéristiques, les fonctions et les spécifications du produit sont susceptibles d'être modifiées sans préavis. Les informations de la présente sont susceptibles d'être modifiées sans préavis. Notez par ailleurs que les symboles ® et ™ ne sont pas utilisés dans le texte. GNU Public License Version 3, 29 June 2007 Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed. Guide de l'utilisateur du TS-x63XU Notifications 45Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users. We, the Free Software Foundation, use the GNU General Public License for most of our software; it applies also to any other work released this way by its authors. You can apply it to your programs, too. When we speak of free software, we are referring to freedom, not price. Our General Public Licenses are designed to make sure that you have the freedom to distribute copies of free software (and charge for them if you wish), that you receive source code or can get it if you want it, that you can change the software or use pieces of it in new free programs, and that you know you can do these things. To protect your rights, we need to prevent others from denying you these rights or asking you to surrender the rights. Therefore, you have certain responsibilities if you distribute copies of the software, or if you modify it: responsibilities to respect the freedom of others. For example, if you distribute copies of such a program, whether gratis or for a fee, you must pass on to the recipients the same freedoms that you received. You must make sure that they, too, receive or can get the source code. And you must show them these terms so they know their rights. Developers that use the GNU GPL protect your rights with two steps: (1) assert copyright on the software, and (2) offer you this License giving you legal permission to copy, distribute and/or modify it. For the developers' and authors' protection, the GPL clearly explains that there is no warranty for this free software. For both users' and authors' sake, the GPL requires that modified versions be marked as changed, so that their problems will not be attributed erroneously to authors of previous versions. Some devices are designed to deny users access to install or run modified versions of the software inside them, although the manufacturer can do so. This is fundamentally incompatible with the aim of protecting users' freedom to change the software. The systematic pattern of such abuse occurs in the area of products for individuals to use, which is precisely where it is most unacceptable. Therefore, we have designed this version of the GPL to prohibit the practice for those products. If such problems arise substantially in other domains, we stand ready to extend this provision to those domains in future versions of the GPL, as needed to protect the freedom of users. Finally, every program is threatened constantly by software patents. States should not allow patents to restrict development and use of software on general-purpose computers, but in those that do, we wish to avoid the special danger that patents applied to a free program could make it effectively proprietary. To prevent this, the GPL assures that patents cannot be used to render the program non-free. The precise terms and conditions for copying, distribution and modification follow. Terms and Conditions

Avis de la FCC Avis de la FCC Classe A Cet appareil est conforme à la section 15 du règlement de la FCC. L’utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences dangereuses.

2. Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant

d’engendrer un fonctionnement indésirable. Remarque cet appareil a été testé et déclaré conforme aux limites définies pour les appareils numériques de Classe A suivant l’article 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l’appareil est utilisé dans un environnement commercial. Cet appareil produit, utilise et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour les communications radio s'il n'est pas installé et utilisé conformément aux instructions d'utilisation. L’utilisation de cet appareil dans un environnement résidentiel est susceptible de causer des interférences nuisibles et, le cas échéant, il sera la responsabilité de l'utilisateur de prendre des mesures adéquates pour éliminer ces interférences. Important toute modification apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil. Respect des normes CE Ce NAS QNAP est conforme aux normes de conformité CE de classe A. Guide de l'utilisateur du TS-x63XU Notifications 53Avis BSMI 警告使用者：這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，在這種 情況下，使用者會被要求採取某些適當的對策。 SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品 可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素
