MODE D'EMPLOI TVS882BRT3 QNAP

TVS-882BRT3 Guide de l'utilisateur Version du document: 3 05/10/2020Table des matières

2. Présentation produit

4. Opérations de base

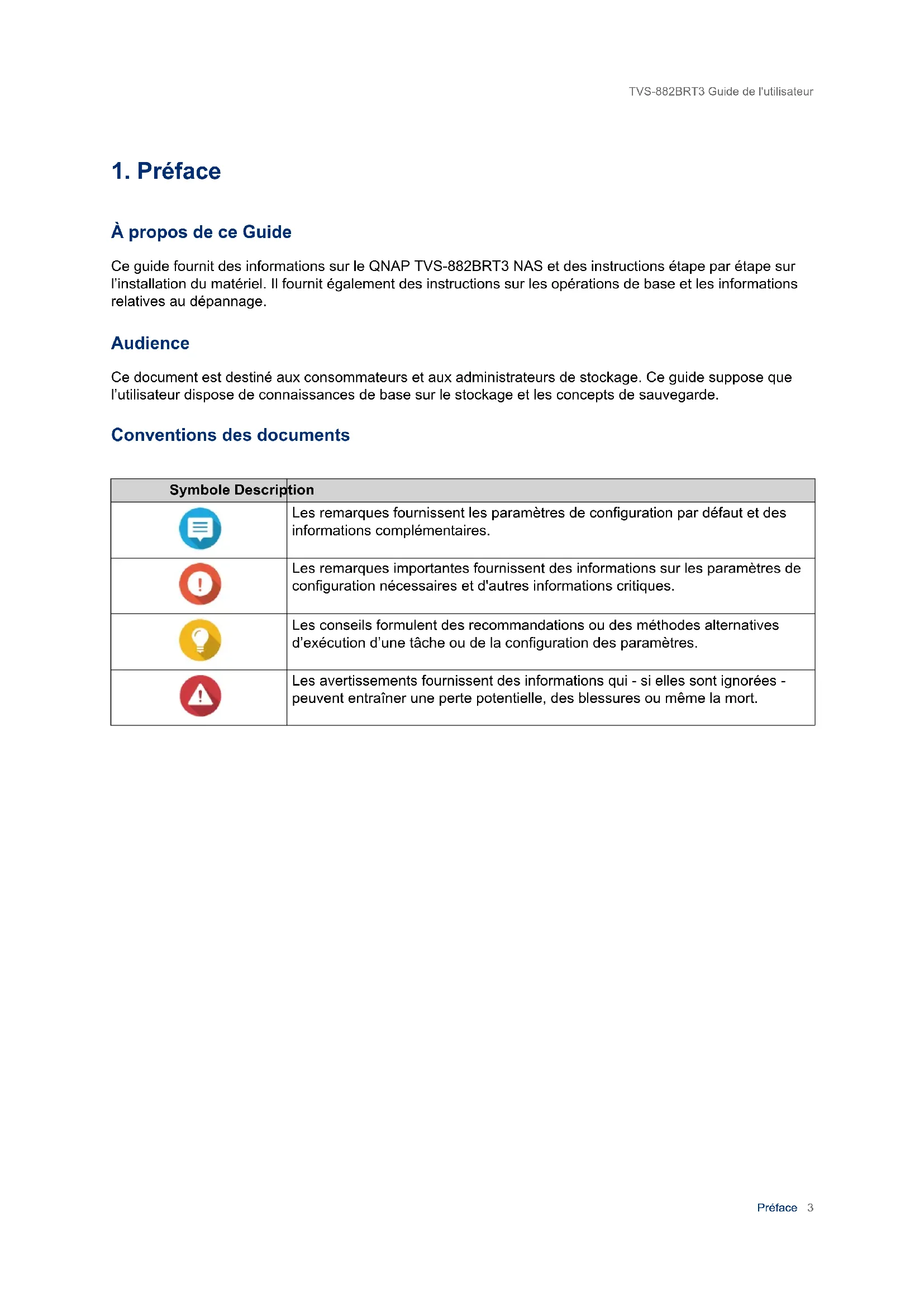

À propos de ce Guide Ce guide fournit des informations sur le QNAP TVS-882BRT3 NAS et des instructions étape par étape sur l’installation du matériel. Il fournit également des instructions sur les opérations de base et les informations relatives au dépannage. Audience Ce document est destiné aux consommateurs et aux administrateurs de stockage. Ce guide suppose que l’utilisateur dispose de connaissances de base sur le stockage et les concepts de sauvegarde. Conventions des documents Symbole Description Les remarques fournissent les paramètres de configuration par défaut et des informations complémentaires. Les remarques importantes fournissent des informations sur les paramètres de configuration nécessaires et d'autres informations critiques. Les conseils formulent des recommandations ou des méthodes alternatives d’exécution d’une tâche ou de la configuration des paramètres. Les avertissements fournissent des informations qui - si elles sont ignorées - peuvent entraîner une perte potentielle, des blessures ou même la mort. TVS-882BRT3 Guide de l'utilisateur Préface 32. Présentation produit Ce chapitre fournit des informations de base sur le NAS QNAP TVS-882BRT3. À propos du TVS-882BRT3 Le TVS-882BRT3 est alimenté par des processeurs Intel

quad-core de 7ème génération et une mémoire RAM DDR4 double canal. Le NAS comprend une baie de disque SATA de 5,25 pouces pour l'installation du lecteur de disques Blu-ray et quatre ports Thunderbolt™ 3 pour la transmission de données à grande vitesse. Le TVS-882BRT3 dispose également de deux emplacements pour SSD M.2 pour l'accélération du cache et trois ports HDMI pour les applications multimédias. Spécifications matérielles Important La modification du matériel ou du logiciel de votre produit QNAP annule sa garantie. QNAP décline toute responsabilité pour tout dommage ou perte de données causée par des modifications non autorisées et l’installation d’applications tierces non prises en charge. Composant TVS-882BRT3 N/P commande • TVS-882BRT3-i5-16G

Core™ i5-7500 quad-core 3,4 GHz, mode turbo jusqu'à 3,8 GHz Intel

Core™ i7-7700 quad-core 3,6 GHz, mode turbo jusqu'à 4,2 GHz Architecture 64 bits Chipset graphique Intel® HD Graphics de 9ème génération Mémoire Modules mémoire pré-installés 16 Go DDR4 UDIMM (2 x 8 Go) 32 Go DDR4 UDIMM (4 x 8 Go) Nombre total d'emplacements mémoire

Mémoire maximale 64 Go (4 x 16 Go) Stockage Baies de disques 8 x SATA 6 Gbits/s Compatibilité des disques

• Disques durs SATA 3,5 pouces

• Disques durs SATA 2,5 pouces

• SSD SATA 2,5 pouces Type d'interface SSD M.2 2 x SATA 6 Gbits/s TVS-882BRT3 Guide de l'utilisateur Présentation produit 4Composant TVS-882BRT3 Compatible SSD M.

• 22110 Prise en charge de l'accélération de cache SSD

• SSD M.2 1 à 2 Remplaçable à chaud Oui Remarque

• Les lecteurs de cache SSD ne sont pas remplaçables à chaud.

• Les SSD M.2 ne sont pas remplaçables à chaud. Stockage optique Baie de lecteur optique 1 x 5,25 pouces SATA Type de lecteur optique

• 1 lecteur de disques Blu-ray de 5,25 pouces

• 2 lecteurs optiques format Slim Remarque Le TVS-882BRT3-ODD-i5-16G et le TVS-882BRT3-ODD-i7-32G comprennent un graveur de disque Blu-ray de 5,25 pouces préinstallé. Pour les autres modèles de NAS, les lecteurs optiques doivent être achetés séparément. RAID Types de RAID • Unique

• RAID 10 Migration RAID • Single à RAID 1

• RAID 5 à RAID 6 Réseau 10 ports Ethernet Gigabit En option : Port 10GbE par une carte d'extension PCIe TVS-882BRT3 Guide de l'utilisateur Présentation produit 5Composant TVS-882BRT3 Ports Ethernet Gigabit 4 x RJ45 Unités Ports USB • Avant : 1 x USB 3.0

• Arrière : 4 x USB 3.0 Thunderbolt™ 4 ports Thunderbolt™ 3 Emplacements PCIe

• 1 x PCIe 3.0 x8 Remarque Des cartes d'extension Thunderbolt ™ double port QNAP sont préinstallées sur les deux slots PCIe 3.0 x4. Audiovisuel Écran LCD LCD monochrome avec boutons Entrée et Sélectionner Sorties HDMI 3 ports HDMI v1.4b (pouvant atteindre 3840 x 2160 @ 30 Hz) Audio • 2 jacks microphone 6,3 mm

• 1 sortie de ligne 3,5 mm

• 2 haut-parleurs intégrés Interface Boutons • Alimentation

• Copie USB à une touche

• Réinitialisation du système Témoins lumineux • Statut

• Lecteur optique 5,25 pouces : 0,63kg (1,39 livres) Facteur de forme Tour Autres Mémoire flash 512 Mo DOM Bloc d'alimentation ATX 100-240 V, 3-1,5 V 250 W en sortie Ventilateurs • Système : 3 x 80 mm

• Processeur : 1 x 90 mm Niveau sonore Pression sonore (LpAm) (position de l'auditeur) : 21,6 dB (avec 8 disques durs ST2000VN000-1HJ164 installés) Température de fonctionnement 0 à 40°C (32 à 104°F) TVS-882BRT3 Guide de l'utilisateur Présentation produit 6Composant TVS-882BRT3 Humidité relative • Humidité relative sans condensation : 5 à 95%

• WBGT : 27˚C (80,6˚F) Remarque Les spécifications du modèle sont susceptibles d'être modifiées sans préavis. Pour connaître les dernières spécifications, allez à https://www.qnap.com. Contenu de la boîte Élément Quantité

Lecteur de disques Blu-ray 5,25 pouces 1 Remarque Le TVS-882BRT3-ODD-i5-16G et le TVS-882BRT3-ODD-i7-32G comprennent un graveur de disque Blu- ray de 5,25 pouces préinstallé. Câble d'alimentation 1 Câbles Ethernet 4 Télécommande RM-IR004 infrarouge (IR) 1 Vis pour disques 3,5 pouces 32 Vis pour disques 2,5 pouces 24 Vis pour SSD M.2 • 2 vis à tête plate

• 2 vis montantes Dissipateurs thermiques pour SSD M.2 2 Guide d'installation rapide (QIG) 1 Composants TVS-882BRT3 Guide de l'utilisateur Présentation produit 7Panneau avant Non. Composant Non. Composant 1 Écran LCD 6 Bouton Copie USB à une touche 2 Bouton Enter (Entrée) 7 Port USB 3.0 Copie en une touche 3 Bouton Select (Sélectionner) 8 Voyant disque 4 Voyant État 9 Voyants M.2 5 Bouton Alimentation 10 Baie de lecteur optique Panneau arrière TVS-882BRT3 Guide de l'utilisateur Présentation produit 8Non. Composant Non. Composant 1 Cache PCIe 3.0 x8 6 Ports Ethernet Gigabit RJ45 2 Port d'alimentation 7 Jack haut-parleur 3,5 mm 3 Interrupteur d'alimentation 8 Jacks microphone 6,3 mm 4 Bouton Réinitialiser 9 Ports USB 3.0 5 Ports HDMI 10 Ports Thunderbolt™ 3 Volet de droite Remarque L'image ne comprend pas le capot du boîtier. Non. Composant Non. Composant 1 Ports d’extension PCIe 3.0 x4 Remarque Des cartes d'extension Thunderbolt ™ double port QNAP sont préinstallées sur les deux slots PCIe 3.0 x4. 3 Emplacements mémoire 2 Emplacements pour SSD M.2 - - TVS-882BRT3 Guide de l'utilisateur Présentation produit 9Volet de gauche Remarque L'image ne comprend pas le capot du boîtier. Non. Composant Non. Composant 1 Port d’extension PCIe 3.0 x8 - - Numérotation des disques TVS-882BRT3 Guide de l'utilisateur Présentation produit 10Numérotation des SSD M.2 Remarque L'image ne comprend pas le capot du boîtier. Informations de sécurité Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement ces instructions avant d’effectuer toute opération. Instructions générales

• L’appareil doit être stocké en lieu sûr avec un accès restreint, contrôlé via l’utilisation d’un outil, d’un verrou et d’une clé, ou tout autre moyen de sécurité.

• Seules les personnes qualifiées, compétentes et habilitées avec la connaissance de toutes les restrictions, précautions de sécurité et des procédures d’installation et de maintenance doivent avoir un accès physique à l’appareil.

• Pour éviter d’endommager ou de détériorer les composants, assurez-vous que les lecteurs et les autres composants internes du système aient refroidi avant de les toucher.

• Observez les procédures de décharge électrostatique (ESD) pour éviter les éventuelles blessures ou pour ne pas endommager les composants. Alimentation

• Afin de réduire le risque d’incendie et de choc électrique, assurez-vous de brancher uniquement le cordon d'alimentation à une prise électrique correctement mise à la terre.

TVS-882BRT3 Guide de l'utilisateur Présentation produit 11Les appareils équipés d’ une alimentation redondante peuvent avoir un ou plusieurs cordons reliés au bloc d’alimentation (PSU). Pour éviter de graves blessures, un technicien formé doit déconnecter tous les cordons PSU de l’appareil avant d’installer ou de remplacer des composants système. Batterie du système

• Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants, assurez-vous de remplacer la batterie existante par une batterie de même type.

• Jetez correctement les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie. Pièces en mouvement

Pales de ventilateur en mouvement : Tenez les parties de votre corps à l’écart des pales de ventilateur en mouvement lorsque l’appareil est connecté à une source d’alimentation.

Composants en déplacement : Tenez les parties de votre corps à l’écart des autres composants en mouvement. Configuration requise pour l'installation Catégorie Élément Environnement • Température ambiante : 0 à 40°C (32 à 104°F)

• Humidité relative sans condensation : 5 à 95%

• WBGT : 27˚C (80,6˚F)

• Surface plane, anti-statique sans exposition directe au soleil, les liquides et les produits chimiques Matériel et périphériques • Disques de stockage Pour plus de détails sur les disques compatibles, consultez https:// www.qnap.com/compatibility/.

• Câble réseau Outils • Tournevis Phillips n°1 ou 2

• Bracelet anti-statique Configurer le NAS Important Lisez attentivement toutes les exigences et informations de sécurité dans Informations de sécurité avant de configurer le NAS ou d’installer des composants NAS.

1. Placez votre NAS dans un environnement qui répond aux exigences définies.

Pour plus de détails, consultez Configuration requise pour l'installation. TVS-882BRT3 Guide de l'utilisateur Présentation produit 122. Vérifiez que les entrées d’air sur le fond du boîtier ne sont pas obstruées.

3. Installez les disques.

Pour plus de détails, voir Installation des disques durs de 3,5 pouces, Installation de disques durs 2,5 pouces ou disques SSD et Installer des disques SSD M.2

4. Facultatif : Installez le lecteur de disques optiques.

Pour plus de détails, consultez Installation de lecteurs optiques de 5,25 pouces et Installlation de lecteurs optiques au format Slim.

5. Branchez le cordon d'alimentation et tous les câbles applicables.

Pour plus de détails, consultez Installation de QTS.

8. Connectez-vous à QTS.

TVS-882BRT3 Guide de l'utilisateur Présentation produit 133. Installation et configuration Ce chapitre fournit les étapes de configuration spécifiques sur l’installation du matériel et du système d'exploitation. Installation du matériel Cette section fournit des informations sur l’installation des disques, les modules de mémoire, les lecteurs de disques optiques, les cartes d'extension et les ventilateurs. Installation du disque Le TVS-882BRT3 est compatible avec les disques durs de 3,5 pouces et 2,5 pouces et les disques à semi- conducteurs SSD et M.2 de 2,5 pouces. Installation des disques durs de 3,5 pouces Avertissement

• L’installation d’un disque efface toutes les données sur ce disque.

• Respectez les procédures relatives aux décharges électrostatiques (ESD) pour éviter d'endommager les composants.

2. Retirez le plateau de disque.

a. Faites glisser le verrou vers le bas. b. Appuyez sur le bouton pour libérer la poignée du plateau. c. Sortez le plateau.

3. Installez un disque sur le plateau.

TVS-882BRT3 Guide de l'utilisateur Installation et configuration 14a. Retirez les panneaux de fixation sur les côtés du plateau de disque. b. Placez le disque sur le plateau de sorte que les trous sur les flans du disques soient alignés avec les trous placés sur les flans du plateau. c. Installez les panneaux de fixation pour fixer le disque au plateau. d. Facultatif : Installez les vis pour fixer le disque au plateau. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 15Remarque Fixer les vis offre une sécurité et une stabilité supplémentaires pour les disques.

4. Placez le plateau dans la baie.

a. Insérez le plateau dans la baie du disque. b. Poussez la poignée. c. Faites glisser le verrou vers le haut.

TVS-882BRT3 Guide de l'utilisateur Installation et configuration 16Installation de disques durs 2,5 pouces ou disques SSD Avertissement

• L’installation d’un disque efface toutes les données sur ce disque.

• Respectez les procédures relatives aux décharges électrostatiques (ESD) pour éviter d'endommager les composants.

2. Retirez le plateau de disque.

a. Faites glisser le verrou vers le bas. b. Appuyez sur le bouton pour libérer la poignée du plateau. c. Sortez le plateau.

3. Installez un disque sur le plateau.

a. Enlevez le panneau de fixation droit du plateau de disque. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 17b. Placez le disque sur le plateau de sorte que les trous sur les flans du disques soient alignés avec les trous placés sur les flans du plateau. c. Installez les vis pour fixer le disque au plateau.

4. Placez le plateau dans la baie.

a. Insérez le plateau dans la baie du disque. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 18b. Poussez la poignée. c. Faites glisser le verrou vers le haut.

Installer des disques SSD M.2 Avertissement

• Seul un personnel qualifié doit effectuer les étapes suivantes. Le non-respect des instructions peut entraîner des blessures graves, voire mortelles.

• Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement. Remarque QNAP recommande l’installation de dissipateurs thermiques sur les contrôleurs SSD M.2 afin d’améliorer l'efficacité du refroidissement et de garantir des performances constantes.

TVS-882BRT3 Guide de l'utilisateur Installation et configuration 192. Débranchez le cordon d'alimentation de la prise électrique.

3. Débranchez tous les câbles et accessoires externes.

4. Retirez le capot.

a. Retirez les vis qui bloquent le capot du boîtier au châssis. b. Faites glisser le capot du boîtier. c. Tirez le capot du boîtier vers le haut jusqu'à ce qu'il se détache complètement du châssis.

5. Retirez le module de ventilation.

a. Débranchez le câble du ventilateur de la carte système. b. Retirez la vis qui sécurise le module du ventilateur du châssis. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 20c. Appuyez sur l'attache, puis retirez le module de ventilation de la carte mère.

6. Installez un dissipateur thermique sur le SSD M.2.

a. Trouvez le contrôleur sur le SSD M.2. Remarque L’emplacement du contrôleur dépend du modèle et du fabricant du SSD M.2. Pour plus de détails, consultez la documentation ou contactez le fabricant. b. Retirez la protection anti-adhésive du fond du dissipateur thermique. c. Installez le dissipateur thermique sur le contrôleur.

7. Installez le SSD M.2.

a. Fixez la vis montante à l'endroit approprié en fonction de la taille de votre SSD M.2. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 21b. Insérez le SSD M.2 dans l’emplacement. c. Fixez la vis à tête plate sur la vis adaptatrice. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 228. Fixez le module de ventilation. a. Alignez la partie en saillie du module de ventilation avec le trou situé sur le châssis en dessous de la fente de SSD M.2. b. Poussez le module de ventilation vers la carte mère jusqu'à ce que l'attache bloque le module de ventilation. c. Fixez la vis qui bloque le module de ventilation au châssis. d. Branchez le câble du ventilateur sur la carte système. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 239. Fixez le capot du boîtier. a. Faites glisser le capot du boîtier vers le bas jusqu'à ce qu'il soit complètement inséré dans le châssis. b. Faites glisser le capot du boîtier vers l'avant. c. Fixez les vis sur la face arrière du boîtier.

10. Branchez tous les câbles et accessoires externes.

11. Branchez le câble d'alimentation.

TVS-882BRT3 Guide de l'utilisateur Installation et configuration 24Installation du lecteur optique Le TVS-882BRT3 est compatible avec les lecteurs optiques de 5,25 pouces et les lecteurs optiques au format Slim. Vous pouvez installer un lecteur optique de 5,25 pouces soit deux lecteurs Slim dans la baie de lecteur optique SATA. Remarque Le TVS-882BRT3-ODD-i5-16G et le TVS-882BRT3-ODD-i7-32G comprennent un graveur de disque Blu-ray de 5,25 pouces préinstallé. Pour les autres modèles de NAS, les lecteurs optiques doivent être achetés séparément. Installation de lecteurs optiques de 5,25 pouces Avertissement

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement. Le TVS-882BRT3 prend en charge la lecture et l'écriture sur des disques optiques, y compris des disques DVD et Blu-ray.

2. Débranchez le cordon d'alimentation de la prise électrique.

3. Débranchez tous les câbles et accessoires externes.

4. Retirez le capot.

a. Retirez les vis qui bloquent le capot du boîtier au châssis. b. Faites glisser le capot du boîtier. c. Tirez le capot du boîtier vers le haut jusqu'à ce qu'il se détache complètement du châssis. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 255. Installez un lecteur optique de 5,25 pouces. a. Poussez le capot de la baie de lecteur par l'arrière pour l'enlever du châssis. b. Insérez le lecteur dans la baie du lecteur. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 266. Fixez les vis pour bloquer le côté gauche du lecteur optique sur le châssis.

7. Insérez le connecteur SATA sur le port SATA du lecteur.

TVS-882BRT3 Guide de l'utilisateur Installation et configuration 27Remarque Selon votre configuration matérielle, vous devrez peut-être enlever un câble SATA existant.

8. Vérifiez que l'autre connecteur SATA est inséré sur le port SATA intégré sous la baie du lecteur.

Remarque Le TVS-882BRT3-i5-16G et le TVS-882BRT3-i7-32G comprennent un câble SATA pré-installé sur le châssis.

9. Fixez le capot du boîtier.

a. Faites glisser le capot du boîtier vers le bas jusqu'à ce qu'il soit complètement inséré dans le châssis. b. Faites glisser le capot du boîtier vers l'avant. c. Fixez les vis sur la face arrière du boîtier. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 2810. Branchez tous les câbles et accessoires externes.

11. Branchez le câble d'alimentation.

Installlation de lecteurs optiques au format Slim Avertissement

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement. Le TVS-882BRT3 prend en charge la lecture et l'écriture sur des disques optiques, y compris des disques DVD et Blu-ray. Remarque Les kits de lecteur optique au format Slim doivent être achetés séparément. Chaque kit comprend des vis et un câble SATA vers mini-SATA.

2. Débranchez le cordon d'alimentation de la prise électrique.

3. Débranchez tous les câbles et accessoires externes.

TVS-882BRT3 Guide de l'utilisateur Installation et configuration 294. Retirez le capot. a. Retirez les vis qui bloquent le capot du boîtier au châssis. b. Faites glisser le capot du boîtier. c. Tirez le capot du boîtier vers le haut jusqu'à ce qu'il se détache complètement du châssis.

5. Installez un lecteur optique Slim.

a. Insérez un lecteur optique Slim dans le kit de lecteur optique Slim. b. Fixez les vis pour bloquer le lecteur optique Slim sur le kit de lecteur optique Slim.

6. Facultatif : Installez un second lecteur optique Slim.

7. Insérez le kit de lecteur optique Slim dans le NAS.

TVS-882BRT3 Guide de l'utilisateur Installation et configuration 30a. Poussez le capot de la baie de lecteur par l'arrière pour l'enlever du châssis. b. Insérez le kit dans la baie du lecteur. c. Fixez les vis pour bloquer le kit de lecteur optique Slim sur le châssis. d. Facultatif : Retirez le câble SATA existant du châssis. Remarque Le TVS-882BRT3-i5-16G et le TVS-882BRT3-i7-32G comprennent un câble SATA pré-installé sur le châssis. Selon votre configuration matérielle, vous devrez peut-être enlever un câble SATA existant. e. Trouvez le câble SATA vers mini-SATA fourni avec le kit de lecteur optique Slim. f. Insérez le connecteur mini-SATA sur le port SATA du lecteur optique Slim. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 31g. Insérez le connecteur SATA sur le port SATA embarqué situé au bas de la baie du lecteur.

8. Fixez le capot du boîtier.

a. Faites glisser le capot du boîtier vers le bas jusqu'à ce qu'il soit complètement inséré dans le châssis. b. Faites glisser le capot du boîtier vers l'avant. c. Fixez les vis sur la face arrière du boîtier.

9. Branchez tous les câbles et accessoires externes.

10. Branchez le câble d'alimentation.

TVS-882BRT3 Guide de l'utilisateur Installation et configuration 3211. Allumez le NAS. Désinstallation de lecteurs optiques de 5,25 pouces Avertissement

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

2. Débranchez le cordon d'alimentation de la prise électrique.

3. Débranchez tous les câbles et accessoires externes.

4. Retirez le capot.

a. Retirez les vis qui bloquent le capot du boîtier au châssis. b. Faites glisser le capot du boîtier. c. Tirez le capot du boîtier vers le haut jusqu'à ce qu'il se détache complètement du châssis.

5. Désinstallez un lecteur optique de 5,25 pouces.

a. Débranchez le connecteur SATA du port SATA du lecteur. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 33b. Facultatif : Retirez l'autre connecteur SATA du port SATA embarqué situé au bas de la baie du lecteur. c. Retirez les vis qui bloquen le côté gauche du lecteur optique sur le châssis. d. Poussez le lecteur optique par l'arrière jusqu'à ce qu'il se détache complètement de la baie du lecteur. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 346. Fixez le capot du boîtier. a. Faites glisser le capot du boîtier vers le bas jusqu'à ce qu'il soit complètement inséré dans le châssis. b. Faites glisser le capot du boîtier vers l'avant. c. Fixez les vis sur la face arrière du boîtier. Désinstalllation de lecteurs optiques au format Slim Avertissement TVS-882BRT3 Guide de l'utilisateur Installation et configuration 35• Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

2. Débranchez le cordon d'alimentation de la prise électrique.

3. Débranchez tous les câbles et accessoires externes.

4. Retirez le capot.

a. Retirez les vis qui bloquent le capot du boîtier au châssis. b. Faites glisser le capot du boîtier. c. Tirez le capot du boîtier vers le haut jusqu'à ce qu'il se détache complètement du châssis.

5. Désinstallez un lecteur optique Slim.

a. Débranchez le connecteur mini-SATA du port SATA du lecteur optique Slim. b. Retirez les vis qui bloquent le kit de lecteur optique Slim sur le châssis. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 36c. Facultatif : Retirez le connecteur SATA du port SATA embarqué situé au bas de la baie du lecteur. d. Poussez le kit de lecteur optique Slim par l'arrière jusqu'à ce qu'il se détache complètement de la baie du lecteur.

6. Fixez le capot du boîtier.

a. Faites glisser le capot du boîtier vers le bas jusqu'à ce qu'il soit complètement inséré dans le châssis. b. Faites glisser le capot du boîtier vers l'avant. c. Fixez les vis sur la face arrière du boîtier. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 37Installation des cartes d'extension Le NAS prend en charge les cartes d'extension sélectionnées, certaines d’entre elles nécessitent des équerres PCIe QNAP. Les cartes d’extension de la marque QNAP achetées sur le site web de la société sont livrés avec les supports nécessaires pour installer tous les modèles de NAS QNAP. Pour des détails sur les cartes d'extension prises en charge et les équerres, rendez-vous sur www.qnap.com/compatibility. Remarque Des cartes d'extension Thunderbolt ™ double port QNAP sont préinstallées sur les deux slots PCIe 3.0 x4. Avertissement

• Seul un personnel qualifié doit effectuer les étapes suivantes. Le non-respect des instructions peut entraîner des blessures graves, voire mortelles.

• Respectez les procédures relatives aux décharges électrostatiques (ESD) pour éviter d'endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 381. Vérifiez les cartes d’extension et les supports pris en charge par votre modèle sur le site web de QNAP. a. Allez à www.qnap.com/compatibility. b. Cliquez sur Recherche par NAS. c. Indiquez le nombre de baies et le modèle spécifique de votre NAS. d. Sous Catégorie, sélectionnez Carte d'extension. e. Trouvez le modèle de carte d’extension dans la liste, puis cliquez sur l’icône Note correspondante.

3. Débranchez le cordon d'alimentation de la prise électrique.

4. Débranchez tous les câbles et accessoires externes.

5. Retirez le capot.

a. Retirez les vis qui bloquent le capot du boîtier au châssis. b. Faites glisser le capot du boîtier. c. Tirez le capot du boîtier vers le haut jusqu'à ce qu'il se détache complètement du châssis.

7. Facultatif : Fixez l’équerre QNAP à la carte d'extension.

a. Retirez toutes les vis du support existant. b. Retirez soigneusement le support de la carte. c. Fixez le support QNAP à la carte en utilisant les mêmes vis. d. Vérifiez que le support ne bouge pas.

8. Installez la carte d'extension.

a. Tenez la carte d'extension par les bords. b. Insérez la carte dans la fente. c. Fixez la vis. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 40PCIe 3.0 x8

9. Fixez le capot du boîtier.

a. Faites glisser le capot du boîtier vers le bas jusqu'à ce qu'il soit complètement inséré dans le châssis. b. Faites glisser le capot du boîtier vers l'avant. c. Fixez les vis sur la face arrière du boîtier.

10. Branchez tous les câbles et accessoires externes.

11. Branchez le câble d'alimentation.

TVS-882BRT3 Guide de l'utilisateur Installation et configuration 41Remplacer les modules mémoire Le NAS possède quatre emplacements de mémoire. Selon le modèle, vous pouvez augmenter la capacité mémoire du NAS en mettant à niveau un ou tous les modules. Utilisez uniquement des modules QNAP de même type et capacité pour maintenir les performances et la stabilité du système. Vous pouvez acheter des modules de mémoire QNAP auprès de revendeurs agréés. Avertissement

• Seul un personnel qualifié doit effectuer les étapes suivantes. Le non-respect des instructions peut entraîner des blessures graves, voire mortelles.

• Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants.

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

2. Débranchez le cordon d'alimentation de la prise électrique.

3. Débranchez tous les câbles et accessoires externes.

4. Retirez le capot.

a. Retirez les vis qui bloquent le capot du boîtier au châssis. b. Faites glisser le capot du boîtier. c. Tirez le capot du boîtier vers le haut jusqu'à ce qu'il se détache complètement du châssis. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 425. Retirez le module de ventilation. a. Débranchez le câble du ventilateur de la carte système. b. Retirez la vis qui sécurise le module du ventilateur du châssis. c. Appuyez sur l'attache, puis retirez le module de ventilation de la carte mère. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 436. Enlevez un module existant. a. Poussez vers l'extérieur en même temps les clips de retenue pour libérer le module. b. Tenez le module par les bords, puis faites-le glisser délicatement hors de la fente. Avertissement Essayer de retirer un module qui n’est pas complètement libéré peut endommager le module et la carte mère.

7. Installez un nouveau module.

a. Alignez l’encoche avec la nervure dans la fente. b. Insérez le module dans la fente. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 44c. Vérifiez que les connecteurs métalliques sont complètement insérés dans la fente.

8. Fixez le module de ventilation.

a. Alignez la partie en saillie du module de ventilation avec le trou situé sur le châssis en dessous de la fente de SSD M.2. b. Poussez le module de ventilation vers la carte mère jusqu'à ce que l'attache bloque le module de ventilation. c. Fixez la vis qui bloque le module de ventilation au châssis. d. Branchez le câble du ventilateur sur la carte système. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 459. Fixez le capot du boîtier. a. Faites glisser le capot du boîtier vers le bas jusqu'à ce qu'il soit complètement inséré dans le châssis. b. Faites glisser le capot du boîtier vers l'avant. c. Fixez les vis sur la face arrière du boîtier.

10. Branchez tous les câbles et accessoires externes.

11. Branchez le câble d'alimentation.

TVS-882BRT3 Guide de l'utilisateur Installation et configuration 4613. Vérifiez que le module est reconnu par le NAS. a. Connectez-vous à QTS en tant qu'administrateur. b. Allez dans Panneau de configuration > Système > État du système > Informations sur le matériel. c. Vérifiez la valeur de Mémoire totale. Remplacer les ventilateurs de l’ordinateur Avertissement

Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement.

Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.

2. Débranchez le cordon d'alimentation de la prise électrique.

3. Débranchez tous les câbles et accessoires externes.

4. Retirez le capot.

a. Retirez les vis qui bloquent le capot du boîtier au châssis. b. Faites glisser le capot du boîtier. c. Tirez le capot du boîtier vers le haut jusqu'à ce qu'il se détache complètement du châssis. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 475. Retirez le module de ventilation. a. Débranchez le câble du ventilateur de la carte système. b. Retirez la vis qui sécurise le module du ventilateur du châssis. c. Appuyez sur l'attache, puis retirez le module de ventilation de la carte mère. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 486. Retirez un ventilateur existant. a. Retirez les vis qui sécurisent le ventilateur du châssis de ventilateur. b. Retirez le câble du ventilateur des ouvertures des attaches de câble sur le châssis du ventilateur. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 49c. Détachez le ventilateur du châssis du ventilateur.

7. Installez un nouveau ventilateur dans le même emplacement.

a. Positionnez le châssis de ventilateur pour que les clips du câble soient orientés vers le haut. b. Alignez les trous sur le ventilateur avec ceux du châssis de ventilateur. c. Fixez les vis pour sécuriser le ventilateur au châssis de ventilateur. d. Branchez le câble du ventilateur sur les ouvertures des attaches de câble sur le châssis du ventilateur. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 508. Fixez le module de ventilation. a. Alignez la partie en saillie du module de ventilation avec le trou situé sur le châssis en dessous de la fente de SSD M.2. b. Poussez le module de ventilation vers la carte mère jusqu'à ce que l'attache bloque le module de ventilation. c. Fixez la vis qui bloque le module de ventilation au châssis. d. Branchez le câble du ventilateur sur la carte système. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 519. Fixez le capot du boîtier. a. Faites glisser le capot du boîtier vers le bas jusqu'à ce qu'il soit complètement inséré dans le châssis. b. Faites glisser le capot du boîtier vers l'avant. c. Fixez les vis sur la face arrière du boîtier.

10. Branchez tous les câbles et accessoires externes.

11. Branchez le câble d'alimentation.

TVS-882BRT3 Guide de l'utilisateur Installation et configuration 52Installation de QTS Le TVS-882BRT3 utilise le système d’exploitation QTS de QNAP. Vous pouvez installer QTS par l'une des méthodes suivantes. Méthode Description Configuration requise Installation de QfinderPro (recommandé) Si le NAS est connecté à votre réseau local, vous pouvez effectuer les opérations suivantes :

• Localisez les NAS à l’aide Qfinder Pro.

• Suivez les étapes de l'Assistant Guide d'installation intelligente. Pour plus de détails, voir Installation de QTS via Qfinder Pro.

• Programme d’installation de Qfinder Pro Installation cloud Si le NAS est connecté à Internet, vous pouvez effectuer les opérations suivantes :

• Scannez le code QR sur le NAS.

• Connectez-vous à votre compte myQNAPcloud.

• Utilisez CloudLink pour accéder à distance à votre NAS.

• Suivez les étapes de l'Assistant Guide d'installation intelligente. Pour plus de détails, voir Installation de QTS à l’aide de clé de cloud.

• Ordinateur ou appareil mobile

• Clé de cloud Installation locale Si le NAS fournit une sortie HDMI, vous pouvez effectuer les opérations suivantes :

• Connectez le NAS au matériel requis.

• Suivez les étapes de l'Assistant Guide d'installation intelligente. Pour plus de détails, voir Installation de QTS par connexion HDMI.

• Clavier USB ou télécommande (non disponible sur tous les modèles) Installation de QTS via Qfinder Pro Avertissement L’installation de QTS efface toutes les données des disques. Sauvegardez vos données avant de poursuivre.

2. Connectez le NAS à votre réseau local.

TVS-882BRT3 Guide de l'utilisateur Installation et configuration 533. Exécutez Qfinder Pro sur un ordinateur qui est connecté au même réseau local. Pour télécharger Qfinder Pro, allez à l’adresse https://www.qnap.com/utilities .

4. Localisez le NAS dans la liste et puis double-cliquez sur son nom ou adresse IP.

La page Assistant d'installation QTS s’ouvre dans le navigateur web par défaut.

5. Choisissez Lancer le guide d’installation intelligent.

L’écran Saisir le nom du NAS et le mot de passe de l’administrateur apparaît.

6. Fournissez les informations suivantes :

• Nom du NAS : Indiquez un nom de 1 à 14 caractères. Le nom accepte les lettres (A à Z, a à z), les chiffres (0 à 9), et les traits d'union (-), mais ne peut se terminer par un trait d'union.

• Mot de passe : Indiquez un mot de passe d’administrateur de 1 à 64 caractères. Le mot de passe prend en charge tous les caractères ASCII.

7. Cliquez sur Suivant.

L’écran Définir l’heure et la date apparaît.

8. Spécifiez le fuseau horaire, la date et l'heure.

Conseil QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC).

9. Cliquez sur Suivant.

L’écran Configurer les paramètres réseau apparaît.

10. Sélectionnez Obtenir une adresse IP automatiquement (DHCP).

11. Cliquez sur Suivant.

L’écran Service de transfert de fichiers multiplateforme apparaît.

12. Sélectionnez les types d’appareils que vous utiliserez pour accéder à des dossiers partagés sur le

13. Cliquez sur Suivant.

L’écran Sélectionner la configuration du disque apparaît.

14. Sélectionnez Configurer les disques ultérieurement.

Pour plus de détails sur la configuration des disques, consultez la section Guide de l’utilisateur du Gestionnaire de stockage de QTS.

15. Cliquez sur Suivant.

L’écran Activer les fonctions multimédia apparaît.

16. Sélectionnez Non.

Activer des fonctions multimédia vous permet d’installer des applications multimédia après la configuration des disques dans le Gestionnaire de stockage. Pour plus de détails sur l’activation des fonctions multimédia sur QTS, consultez la section Administration du système du Guide de l’utilisateur de QTS.

17. Cliquez sur Suivant.

L'écran Résumé apparaît.

18. Vérifiez les paramètres.

19. Cliquez sur Appliquer.

Un message de confirmation apparaît. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 54Avertissement Confirmer supprime toutes les données sur le disque avant d' installer QTS.

20. Cliquez sur Confirmer.

QTS est installé. Installation de QTS à l’aide de clé de cloud Avertissement L’installation de QTS efface toutes les données des disques. Sauvegardez vos données avant de poursuivre.

2. Connectez le NAS à Internet.

3. Accédez à la page d’installation Cloud QNAP en utilisant l’une des méthodes suivantes :

• Sur votre ordinateur, accédez à http://install.qnap.com/.

• Scannez le code QR sur le NAS en utilisant un appareil mobile.

4. Spécifiez la clé de cloud sur le NAS.

5. Créez un compte ou connectez-vous à myQNAPcloud.

6. Spécifiez le nom myQNAPcloud du NAS.

Le nom myQNAPcloud est utilisé lors de l'accès à distance au NAS.

7. Facultatif : Sélectionnez CloudLink.

CloudLink vous permet d'accéder à distance au NAS sans avoir à configurer la redirection de port sur votre routeur. Vous pouvez accéder à distance au NAS en vous connectant à QTS ou en utilisant des applications mobiles. Vous pouvez également activer CloudLink en installant l'application CloudLink sur le NAS.

8. Cliquez sur Suivant.

Le Guide d'installation intelligente apparaît.

9. Choisissez Lancer le guide d’installation intelligent.

L’écran Saisir le nom du NAS et le mot de passe de l’administrateur apparaît.

10. Fournissez les informations suivantes :

• Nom du NAS : Indiquez un nom de 1 à 14 caractères. Le nom accepte les lettres (A à Z, a à z), les chiffres (0 à 9), et les traits d'union (-), mais ne peut se terminer par un trait d'union.

• Mot de passe : Indiquez un mot de passe d’administrateur de 1 à 64 caractères. Le mot de passe prend en charge tous les caractères ASCII.

11. Cliquez sur Suivant.

L’écran Définir l’heure et la date apparaît.

12. Spécifiez le fuseau horaire, la date et l'heure.

Conseil QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC).

13. Cliquez sur Suivant.

TVS-882BRT3 Guide de l'utilisateur Installation et configuration 55L’écran Configurer les paramètres réseau apparaît.

14. Sélectionnez Obtenir une adresse IP automatiquement (DHCP).

15. Cliquez sur Suivant.

L’écran Service de transfert de fichiers multiplateforme apparaît.

16. Sélectionnez les types d’appareils que vous utiliserez pour accéder à des dossiers partagés sur le

17. Cliquez sur Suivant.

L’écran Sélectionner la configuration du disque apparaît.

18. Sélectionnez Configurer les disques ultérieurement.

Pour plus de détails sur la configuration des disques, consultez la section Guide de l’utilisateur du Gestionnaire de stockage de QTS.

19. Cliquez sur Suivant.

L’écran Activer les fonctions multimédia apparaît.

20. Sélectionnez Non.

Activer des fonctions multimédia vous permet d’installer des applications multimédia après la configuration des disques dans le Gestionnaire de stockage. Pour plus de détails sur l’activation des fonctions multimédia sur QTS, consultez la section Administration du système du Guide de l’utilisateur de QTS.

21. Cliquez sur Suivant.

L'écran Résumé apparaît.

22. Vérifiez les paramètres.

23. Cliquez sur Appliquer.

Un message de confirmation apparaît. Avertissement Confirmer supprime toutes les données sur le disque avant d' installer QTS.

24. Cliquez sur Confirmer.

QTS est installé. Installation de QTS par connexion HDMI Avertissement L’installation de QTS efface toutes les données des disques. Sauvegardez vos données avant de poursuivre.

1. Connectez le NAS à un écran HDMI.

2. Connectez un clavier USB au NAS ou préparez la télécommande IR QNAP (non disponible sur tous les

L’écran d’Accueil du Guide d’installation intelligent apparaît.

4. Cliquez sur Lancer le guide d’installation intelligent.

L’écran Activer les fonctionnalités multimédia apparaît.

5. Sélectionnez Non, ignorer ce processus.

TVS-882BRT3 Guide de l'utilisateur Installation et configuration 56Activer des fonctions multimédia vous permet d’installer des applications multimédia après la configuration des disques dans le Gestionnaire de stockage. Pour plus de détails sur l’activation des fonctions multimédia sur QTS, consultez la section Administration du système du Guide de l’utilisateur de QTS. L’écran Sélectionner la configuration du disque apparaît.

6. Sélectionnez Configurer plus tard.

Pour plus de détails sur la configuration des disques, consultez la section Guide de l’utilisateur du Gestionnaire de stockage de QTS. Le premier écran Résumé apparaît.

7. Vérifiez les paramètres.

8. Cliquez sur Suivant.

Le second écran Résumé apparaît.

9. Vérifiez les paramètres.

10. Cliquez sur Suivant.

L’écran Confirmer apparaît. Avertissement Confirmer supprime toutes les données sur le disque avant d' installer QTS.

11. Cliquez sur Suivant.

QTS est installé. TVS-882BRT3 Guide de l'utilisateur Installation et configuration 574. Opérations de base Ce chapitre décrit les opérations de base du NAS. Bouton de marche/arrêt Opération Action utilisateur Résultat Mise sous tension Appuyez une fois sur le bouton. Le NAS se met sous tension. Mise hors tension Maintenez enfoncé le bouton pendant 1,5 seconde. Le NAS se met hors tension. Forcer la mise horst tension Maintenez enfoncé le bouton pendant 5 seconde. Le NAS se met hors tension. Important Utilisez cette méthode uniquement lorsque le NAS ne répond pas. Bouton Réinitialiser Opération Action utilisateur Résultat Réinitialisation basique du système Maintenez enfoncé le bouton pendant 3 seconde. Les paramètres suivants seront restaurés aux réglages originaux :

• Mot de passe d’administrateur système : admin

• Configuration TCP/IP :

• Obtenir les paramètres d'adresse IP automatiquement via DHCP

• Désactiver les Jumbo Frames.

• Si le partage des ports est activé (sur modèles multi-LAN uniquement), le mode de partage des ports reviendra sur « Sauvegarde active (basculement) ».

• Port système : 8080 (port de service du système)

• Niveau de sécurité : Faible (Autoriser toutes les connexions)

• Mot de passe du panneau LCD : (vide)

• VLAN : désactivé Réinitialisation avancé du système Maintenez enfoncé le bouton pendant 10 seconde. Les réglages d'usine par défaut sont restaurés.

• Pour récupérer les anciennes données après une réinitialisation avancée du système, recréez la structure de dossiers précédente sur le NAS. TVS-882BRT3 Guide de l'utilisateur Opérations de base 58Bouton Copie USB à une touche La Copie USB à une touche permet de copier les sauvegardes de données d’un périphérique USB externe au NAS ou du NAS à un périphérique USB externe. Cette fonctionnalité prend en charge les sauvegardes incrémentielles. Le NAS ne copie que des fichiers qui ont été modifiés ou ajoutés après la dernière sauvegarde. Pour plus de détails sur la configuration de la Copie USB à une touche, consultez le Guide de l’utilisateur de QTS. Écran LCD Le panneau LCD vous permet d’effectuer les opérations suivantes :

• Redémarrer et éteindre le NAS

• Configurer ou modifier le mot de passe du panneau LCD

• Afficher et configurer les paramètres réseau

• Afficher les informations sur le système, les disques physiques et les volumes Affichage des paramètres TCP/IP Vous pouvez afficher les paramètres suivants pour chaque carte réseau installée sur le NAS :

• Masque de sous-réseau

• Passerelle par défaut

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau affiche le nom du NAS et la version de QTS.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

3. Maintenez enfoncé Enter (Entrée).

Le panneau affiche l'adresse IP de la première carte réseau.

4. Maintenez enfoncé Select (Sélectionner) pour afficher l’écran TCP/IP suivant.

5. Facultatif : Répétez l'étape 4 au besoin.

Configuration des paramètres TCP/IP Vous pouvez configurer les paramètres suivants pour chaque carte réseau installée sur le NAS :

• Masque de sous-réseau

• Passerelle par défaut TVS-882BRT3 Guide de l'utilisateur Opérations de base 59• DNS principal

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau affiche le nom du NAS et la version de QTS.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

3. Maintenez enfoncé Enter (Entrée).

Le panneau affiche l'adresse IP de la première carte réseau.

4. Appuyez sur Select (Sélectionner) jusqu’à ce que le panneau affiche Enter Network Settings

(Entrer les paramètres réseau).

5. Maintenez enfoncé Enter (Entrée).

Le panneau affiche les paramètres réseau configurables.

6. Appuyez sur Select (Sélectionner) et Enter (Entrée) pour configurer les paramètres.

Bouton Utilisation Enter (Entrée) • Afficher un écran de configuration.

• Allez à l’élément suivant sur un écran de configuration. Select (Sélectionner) • Aller à l’élément suivant sur un menu.

• Modifier une valeur sur un écran de configuration. Affichage des informations du disque Le panneau LCD permet d’afficher la température et la capacité de chaque disque installé dans le NAS. Pour accéder aux informations du disque :

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner) pour allumer l’écran.

Le panneau affiche le nom du NAS et la version de QTS.

2. Maintenez enfoncé le bouton Enter (Entrée) pendant 2 secondes pour entrer dans le Main Menu

(Menu principal). Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

3. Appuyez plusieurs fois sur et maintenez enfoncé le bouton Enter (Entrée) jusqu’à voir apparaître le

Main Menu 2. Physical disk (Menu principal 2. Disque physique) apparaît.

4. Maintenez enfoncé le bouton Enter (Entrée). Le panneau affiche la température et la capacité du

disque installé sur l’emplacement 1.

5. Maintenez enfoncé le bouton Select (Sélectionner) pour afficher les informations du disque suivant.

Le panneau affiche la température et la capacité du disque suivant.

6. Facultatif : Répétez l'étape 5 au besoin.

Affichage des informations de volume Le panneau LCD permet d’afficher le nom et la capacité de chaque volume.

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

TVS-882BRT3 Guide de l'utilisateur Opérations de base 60Le panneau affiche le nom du NAS et la version de QTS.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

3. Appuyez sur Enter (Entrée) plusieurs fois jusqu’à ce que le panneau affiche Main Menu 3. Volume

(Menu principal 3. Volume).

4. Maintenez enfoncé Enter (Entrée).

Le panneau affiche le nom et la capacité du premier volume.

5. Maintenez enfoncé Select (Sélectionner).

Le panneau affiche le nom et la capacité du volume suivant.

6. Facultatif : Répétez l'étape 5 au besoin.

Affichage des informations système Le panneau LCD permet d’afficher la température du processeur, la température du système, et la vitesse du ventilateur du système.

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau affiche le nom du NAS et la version de QTS.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

3. Appuyez sur Enter (Entrée) plusieurs fois jusqu’à ce que le panneau affiche Main Menu 4. System

(Menu principal 4. Système).

4. Maintenez enfoncé Enter (Entrée).

Le panneau affiche la température du processeur et du système.

5. Maintenez enfoncé Select (Sélectionner).

Le panneau affiche la vitesse du ventilateur du système. Mise hors tension du NAS

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau affiche le nom du NAS et la version de QTS.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

3. Appuyez sur Enter (Entrée) plusieurs fois jusqu’à ce que le panneau affiche Main Menu 5. Shut

down (Menu principal 5. Arrêter).

4. Maintenez enfoncé Enter (Entrée).

Le NAS se met hors tension. Redémarrage du NAS

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner).

Le panneau affiche le nom du NAS et la version de QTS.

2. Appuyez sur la touche Enter (Entrée) pendant deux secondes.

Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP). TVS-882BRT3 Guide de l'utilisateur Opérations de base 613. Appuyez sur Enter (Entrée) plusieurs fois jusqu’à ce que le panneau affiche Main Menu 6. Reboot (Menu principal 6. Redémarrer).

4. Maintenez enfoncé Enter (Entrée).

Le NAS redémarre. Modification du mot de passe LCD Le panneau LCD peut demander un mot de passe pour le protéger contre toute utilisation non autorisée. Pour accéder à l’écran Modifier le mot de passe :

1. Appuyez sur Enter (Entrée) ou Select (Sélectionner) pour allumer l’écran.

Le panneau affiche le nom du NAS et la version de QTS.

2. Maintenez enfoncé le bouton Enter (Entrée) pendant 2 secondes pour entrer dans le Main Menu

(Menu principal). Le panneau affiche Main Menu 1. TCP/IP (Menu principal 1. TCP/IP).

3. Appuyez plusieurs fois sur et maintenez enfoncé le bouton Enter (Entrée) jusqu’à voir apparaître le

Main Menu 7. Password (Menu principal 7. Mot de passe) apparaît.

4. Maintenez enfoncé le bouton Enter (Entrée). L’écran Modifier le mot de passe apparaît.

5. Sélectionnez Yes (Oui) en maintenant enfoncé le bouton Enter (Entrée). L’écran New password

(Nouveau mot de passe) apparaît.

6. Utilisez Select (Sélectionner) et Enter (Entrée) pour définir le nouveau mot de passe.

• Spécifiez un mot de passe comportant 1 à 8 caractères. Le mot de passe ne peut contenir que des chiffres (0 à 9).

• Pour supprimer un mot de passe, effacez le champ et définissez le nouveau mot de passe. Bouton Utilisation Enter (Entrée) Allez à l’élément suivant dans le New password (Nouveau mot de passe). Select (Sélectionner) Modifiez un chiffre sur les écrans New password (Nouveau mot de passe) et Verify Password (Vérifier le mot de passe).

7. Appuyez sur Enter (Entrée) après avoir défini le mot de passe.

Messages d'erreur LCD Message système Description Sys. Fan Failed (Échec du ventilateur sys.) Le ventilateur système a subi une panne. Sys. Overheat (Surchauffe du sys.) Le système est en surchauffe. HDD Overheat (Surchauffe HDD) Le disque est en surchauffe. CPU Overheat (Surchauffe processeur) Le processeur est en surchauffe. Network Lost (Réseau perdu) LAN 1, LAN 2, LAN 3 et LAN 4 sont déconnectés en mode basculement ou sont en mode équilibrage des charges. TVS-882BRT3 Guide de l'utilisateur Opérations de base 62Message système Description LAN1 Lost (LAN1 perdu) LAN 1 déconnecté. LAN2 Lost (LAN2 perdu) LAN 2 déconnecté. LAN3 Lost (LAN3 perdu) LAN 3 déconnecté. LAN4 Lost (LAN4 perdu) LAN 4 déconnecté. HDD Failure (Panne HDD) Le disque a subi une panne. Vol1 Full (Vol1 plein) Le volume est plein. HDD Ejected (HDD éjecté) Le disque a été éjecté. Vol1 Degraded (Vol1 dégradé) Le volume est en mode dégradé. Vol1 Unmounted (Vol1 démonté) Le volume est démonté. Vol1 Nonactivate (Vol1 inactif) Le volume n’est pas activé. Voyants Les voyants indiquent l'état du système et des informations connexes lorsque le NAS est sous tension. Les informations suivantes relatives aux voyants ne concernent que les disques correctement installés, lorsque le NAS est connecté au réseau. Pour plus de détails sur l’emplacement des voyants, voir Composants. TVS-882BRT3 Guide de l'utilisateur Opérations de base 63LED Statut Description État du système Clignote alternativement en vert et en rouge toutes les 0,5 seconde

• Le disque est en cours de formatage.

• Le NAS est en cours d’initialisation.

• Le système d’exploitation est en cours de mise à jour.

• Une reconstruction RAID est en cours.

• Expansion de la capacité RAID en ligne en cours.

• Migration de niveau RAID en ligne en cours. Rouge • Le disque n'est pas valide.

• Le volume disque a atteint sa capacité maximale.

• Le volume disque est sur le point d’atteindre sa capacité maximale.

• Le ventilateur du système ne tourne pas.

• Une erreur est survenue lors de l’accès (lecture / écriture) aux données.

• Un secteur défectueux a été détecté sur le disque dur.

• Le NAS est en mode dégradé lecture seule (2 lecteurs en panne dans une configuration RAID 5 ou RAID 6, mais les données peuvent encore être lues).

• Erreur d’autotest du matériel Clignote en rouge toutes les 0,5 seconde Le NAS est en mode dégradé (un disque en panne dans une configuration RAID 1, RAID 5 ou RAID 6). Clignote en vert toutes les 0,5 seconde

• Le NAS n’est pas configuré.

• Un disque n’est pas formaté. Clignote en vert toutes les 2 seconde Le NAS est en mode veille S3. Vert Le NAS est prêt. Désactivé Tous les disques sont en mode veille. Disque Clignote en rouge Le disque est en cours de localisation. Rouge Une erreur de lecture/écriture sur le disque s'est produite. Clignote en vert Les données sont en cours d’accès. Vert Le disque est accessible. Désactivé Aucun disque n'est détecté. SSD M.2 Clignote en rouge Le disque est en cours de localisation. Rouge Une erreur de lecture/écriture sur le disque s'est produite. Clignote en vert Les données sont en cours d’accès. Vert Le disque est accessible. Désactivé Aucun disque n'est détecté. TVS-882BRT3 Guide de l'utilisateur Opérations de base 64Alarme sonore Durée Fréquence Description Bip bref (0,5 seconde) 1 • Le NAS démarre.

• Le NAS est en train de s’arrêter (arrêt logiciel).

• L’utilisateur a appuyé sur le bouton Réinitialiser.

• Le système d'exploitation a été mis à jour. 3 L’utilisateur a essayé de copier les données NAS vers le périphérique de stockage externe à partir du port USB en façade, mais les données ne peuvent pas être copiées. Bip long (1,5 secondes) 3 (toutes les 5 minutes) Le ventilateur du système ne tourne pas. 2 • Le volume disque est sur le point d’atteindre sa capacité maximale.

• Le volume disque a atteint sa capacité maximale.

• Les disques sont en mode dégradé.

• L’utilisateur a démarré le processus de reconstruction de disque dur.

• Un disque est branché ou débranché. 1 • Le NAS a été éteint suite à un arrêt forcé (arrêt matériel).

• Le NAS a été allumé et est prêt à être utilisé. TVS-882BRT3 Guide de l'utilisateur Opérations de base 655. Dépannage Ce chapitre décrit les opérations de dépannage de base. Forcer Qfinder Pro ou myQNAPcloud à localiser le NAS Si Qfinder Pro ou myQNAPCloud sont incapables de localiser le NAS lors de l’installation de QTS, les disques ou les données peuvent être défectueux.

2. Retirez tous les disques.

4. Localisez les NAS à l’aide Qfinder Pro ou myQNAPCloud.

5. Réinsérer les disques.

6. Poursuivez l'installation de QTS.

Le remplacement à chaud les disques en panne Le NAS prend en charge le remplacement à chaud des disques dans les situations suivantes :

• RAID 1 : Un disque membre tombe en panne

• RAID 5 : Un disque membre tombe en panne

• RAID 6 : Un ou deux disques membres tombent en panne

1. Connectez-vous à QTS.

2. Allez dans Menu principal > Gestionnaire de stockage > Stockage > Disques/VJBOD.

3. Localisez le disque défectueux.

4. Préparez un nouveau disque dur avec une capacité identique ou supérieure au disque dur tombé en

5. Enlevez le disque défectueux du NAS.

6. Attendez environ 20 secondes ou jusqu’à ce que le NAS émette deux bips.

7. Enlevez le disque dur en panne de la baie de lecteur de disque.

8. Insérez le nouveau disque dur dans la baie du disque.

9. Installez le nouveau disque.

Le NAS émet deux bips.

10. Allez dans Menu principal > Gestionnaire de stockage > Espace de stockage.

11. Localisez le volume qui contient le nouveau disque, puis vérifiez que l’état indique Reconstruction.

TVS-882BRT3 Guide de l'utilisateur Dépannage 66Récupération des disques sains retirés Involontairement Le NAS prend en charge la technologie de récupération RAID exclusive en vue de récupérer les volumes de disques RAID déconnectés ou retirés involontairement. Les utilisateurs peuvent restaurer un volume RAID 1, RAID 5 ou RAID 6 inactif au mode dégradé, ou un RAID 0 inactif et une configuration JBOD à la normale. Volume disque Prise en charge de la Récupération de RAID Nombre maximal de disques retirés Unique Non S/O JBOD Oui 1 RAID 0 Oui 1 RAID 1 Oui 1 RAID 5 Oui 2 RAID 6 Oui 3 RAID 10 Non S/O Assistance et autres ressources QNAP fournit les ressources suivantes : Ressources URL Documentation http://docs.qnap.com Service d’assistance http://helpdesk.qnap.com Téléchargements http://download.qnap.com Forum de la communauté http://forum.qnap.com TVS-882BRT3 Guide de l'utilisateur Dépannage 676. Glossaire Clé de cloud Code à 8 chiffres unique assigné à chaque NAS CloudLink Vous permet d'accéder au NAS par Internet sans configurer des paramètres de transmission de ports complexes myQNAPcloud Fournit divers services d’accès à distance tels que DDNS et CloudLink ID myQNAPcloud Adresse électronique utilisée pour enregistrer un compte myQNAPcloud Qfinder Pro Vous permet de trouver et accéder aux NAS QNAP présents sur votre réseau local QTS Système d’exploitation des NAS QNAP TVS-882BRT3 Guide de l'utilisateur Glossaire 687. Notifications Ce chapitre fournit des informations sur la garantie, la non-responsabilité, les licences et les règlements fédéraux. Garantie limitée QNAP propose un service de garantie limitée sur ses produits. Votre produit matériel de marque QNAP est garanti contre les défauts de matériaux et de fabrication pour une période d’un (1) an ou plus à partir de la date figurant sur la facture. ("Période de garantie"). Veuillez examiner vos droits légaux sur www.qnap.com/ warranty. Ces derniers peuvent être modifiés de temps à autre par QNAP à sa discrétion. Clause de non-responsabilité Les informations contenues dans ce document sont fournies en rapport aux produits de QNAP Systems, Inc. "QNAP" Aucune licence, expresse ou implicite, par estoppel ou autrement, à tout droit de propriété intellectuelle n’est accordée par ce document. Sous réserve des dispositions dans les termes et conditions de QNAP de vente pour ces produits, QNAP décline toute responsabilité, et QNAP décline toute garantie expresse ou implicite, relative à la vente et/ou l’ utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’adéquation d’une application en particulier, qualité marchande ou contrefaçon de brevet, droit d'auteur ou tout autre droit de propriété intellectuelle. Les produits QNAP ne sont pas destinés à être utilisés dans le domaine médical, sauver des vies, maintenir la vie, systèmes de contrôle critiques ou de sécurité, ou dans des programmes d'installations nucléaires. En aucun cas, la responsabilité de QNAP ne sera supérieure au prix payé pour le produit de dommages directs, indirects, spéciaux, accessoires ou consécutifs résultant de l’utilisation du produit, de son logiciel d’accompagnement ou de sa documentation. QNAP ne fait aucune garantie ni représentation, Implicite ou statutaire, à l’égard de ses produits ou du contenu ou de l’utilisation de cette documentation et de tous les logiciels qui l’accompagnent et décline expressément sa qualité, ses performances, sa qualité marchande ou son aptitude à un usage particulier. QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit. Nous vous recommandons de sauvegarder souvent votre système pour éviter de perdre des données. QNAP décline toute responsabilité de toutes sortes pour la perte de données ou la restauration des données. Si vous retournez l’un des composants du paquet de produits QNAP tels que le NAS (Network Attached Storage) en vue d’obtenir un remboursement ou un entretien, assurez-vous qu'ils sont soigneusement emballés pour l'expédition. Toute forme de dommages dus à un emballage inapproprié ne sera pas indemnisé. Les caractéristiques, les fonctions et les spécifications du produit sont susceptibles d'être modifiées sans préavis. Les informations de la présente sont susceptibles d'être modifiées sans préavis. Notez par ailleurs que les symboles ® et ™ ne sont pas utilisés dans le texte. GNU Public License Version 3, 29 June 2007 Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed. TVS-882BRT3 Guide de l'utilisateur Notifications 69Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users. We, the Free Software Foundation, use the GNU General Public License for most of our software; it applies also to any other work released this way by its authors. You can apply it to your programs, too. When we speak of free software, we are referring to freedom, not price. Our General Public Licenses are designed to make sure that you have the freedom to distribute copies of free software (and charge for them if you wish), that you receive source code or can get it if you want it, that you can change the software or use pieces of it in new free programs, and that you know you can do these things. To protect your rights, we need to prevent others from denying you these rights or asking you to surrender the rights. Therefore, you have certain responsibilities if you distribute copies of the software, or if you modify it: responsibilities to respect the freedom of others. For example, if you distribute copies of such a program, whether gratis or for a fee, you must pass on to the recipients the same freedoms that you received. You must make sure that they, too, receive or can get the source code. And you must show them these terms so they know their rights. Developers that use the GNU GPL protect your rights with two steps: (1) assert copyright on the software, and (2) offer you this License giving you legal permission to copy, distribute and/or modify it. For the developers' and authors' protection, the GPL clearly explains that there is no warranty for this free software. For both users' and authors' sake, the GPL requires that modified versions be marked as changed, so that their problems will not be attributed erroneously to authors of previous versions. Some devices are designed to deny users access to install or run modified versions of the software inside them, although the manufacturer can do so. This is fundamentally incompatible with the aim of protecting users' freedom to change the software. The systematic pattern of such abuse occurs in the area of products for individuals to use, which is precisely where it is most unacceptable. Therefore, we have designed this version of the GPL to prohibit the practice for those products. If such problems arise substantially in other domains, we stand ready to extend this provision to those domains in future versions of the GPL, as needed to protect the freedom of users. Finally, every program is threatened constantly by software patents. States should not allow patents to restrict development and use of software on general-purpose computers, but in those that do, we wish to avoid the special danger that patents applied to a free program could make it effectively proprietary. To prevent this, the GPL assures that patents cannot be used to render the program non-free. The precise terms and conditions for copying, distribution and modification follow. Terms and Conditions

Avis de la FCC Avis de la FCC Classe B Cet appareil est conforme à la section 15 du règlement de la FCC. L’utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences dangereuses.

2. Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant

d’engendrer un fonctionnement indésirable. Remarque cet appareil a été testé et déclaré conforme aux limites définies pour les appareils numériques de Classe B suivant l’article 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l’appareil est utilisé dans un environnement résidentiel. Cet appareil produit, utilise et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour les communications radio s'il n'est pas installé et utilisé conformément aux instructions. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences indésirables à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l’appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

• Réorienter ou déplacer l’antenne réceptrice.

• Augmenter la distance entre l’appareil et le récepteur.

• Connecter l’appareil à un circuit différent de celui auquel le récepteur est connecté.

• Consulter le revendeur ou un technicien radio/télévision expérimenté pour de l'aide. Important toute modification apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil. TVS-882BRT3 Guide de l'utilisateur Notifications 77Respect des normes CE Ce NAS QNAP satisfaits aux normes de conformité CE de classe B. SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品 可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素
