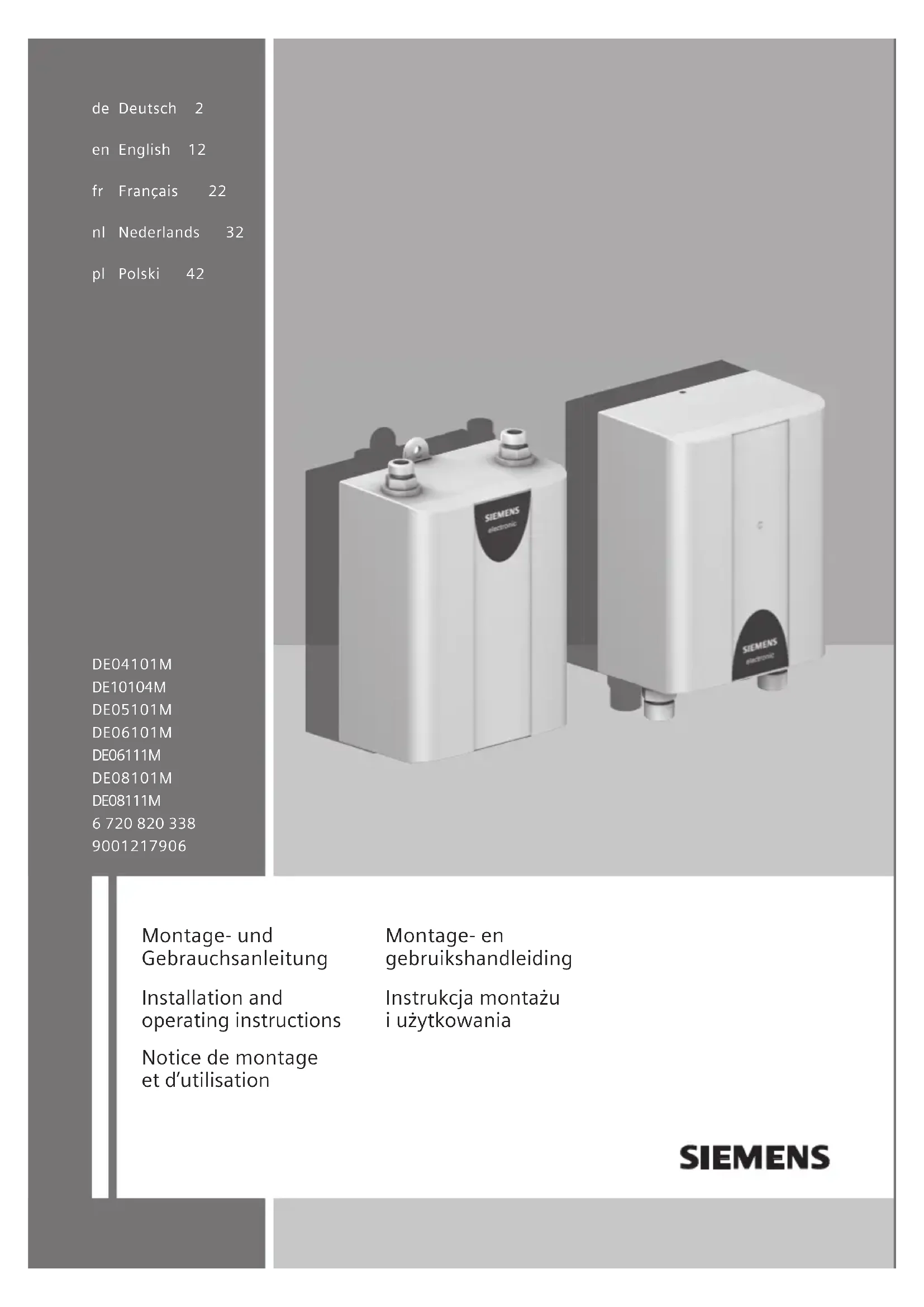

MODE D'EMPLOI DE06101M SIEMENS

7,2 kW6,0 kW4,5 kW3,6 kW1,2 1,4 1,6 1,8 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,8 4,0 4,2

7,2 kW6,0 kW4,5 kW3,6 kW1,2 1,4 1,6 1,8 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,8 4,0 4,2

Consignes de sécurité Cet appareil est destiné exclusive- ment à une utilisation domestique et non professionnelle. ■ Monter et utiliser l’appareil comme indiqué dans le texte et à l’écran. Nous n’assumons au- cune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice. ■ Cet appareil est destiné à une utilisation jusqu’à une hauteur maximale de 2 000 m au-des- sus du niveau de la mer. ■ Toujours installer et stocker l’appareil dans une pièce à l’abri du gel (eau résiduelle). Danger de choc électrique ! En cas d’erreur, décon- nectez immé diatement la tension du secteur (DE05101M, DE06101M, DE06111M, DE08101M, DE08111M) ou débran- cher la fiche secteur (DE04101M, DE10104M). En cas de fuite sur l’appa- reil, immédiatement cou- per l’alimentation en eau froide. ■ Ne faire raccorder et mettre en service l’appareil que par un technicien spécialisé. ■ Pour éviter tous risques, seul un spécialiste a le droit d’ef- fectuer des travaux de répa- ration et de maintenance. ■ Couper l’arrivée d’eau avant de commencer le montage. Le câble d’alimentation électrique doit être sans tension. Dévisser ou désenclencher les fusibles. ■ Ne jamais ouvrir l’appareil sans avoir coupé l’alimenta- tion en courant de l’appareil. ■ Ne raccorder le chauffe-eau instantané qu’à une conduite d’eau froide. ■ Procéder tout d’abord au rac- cordement de l’eau, rincer l’appareil et puis procéder au branchement électrique. ■ Respecter les prescriptions légales, les conditions de rac- cordement des entreprises d’approvisionnement en élec- tricité et en eau. ■ Respecter la norme

IEC60364-7-701 DIN VDE 0100

partie 701) pour l’installation

de l’appareil ou des accessoires électriques. ■ L’installation doit comporter un dispositif de coupure tous pôles avec un intervalle de coupure d’au moins 3 mm.23

■ Le chauffe-eau est un appareil qui répond à la classe de pro- tection I. Il doit être raccordé au fil de terre. ■ Les appareils à raccord fixe doivent être raccordés de ma- nière durable à des conduites fixes. La section de câble doit correspondre à la perfor- mance devant être installée. ■ Prudence : les conduites d’eau mises à la terre peuvent simu- ler la présence d’un fil de terre. ■ Le chauffe-eau peut s’utiliser avec de la tuyauterie en matière plastique certifiée DVGW. ■ Un contact avec toutes pièces électroconductrices doit être impossible après le montage. ■ Toujours débrancher l’appareil du réseau électrique pour effec- tuer des travaux sur le réseau d’eau. Après achèvement des travaux, procéder comme pour la première mise en service. ■ Il est interdit d’effectuer des modifications sur l’appareil. ■ Cet appareil peut être utilisé par des enfants d’au moins 8 ans ainsi que par des per- sonnes à capacités physiques, sensorielles ou mentales réduites ou par des personnes à expériences et savoir insuf- fisants, dans la mesure où ils sont surveillés ou bien qu’ils ont été informés sur l’utilisation sûre de l’appareil et qu’ils com- prennent les dangers résultant d’une utilisation non conforme. Les enfants ne doivent jamais jouer avec l’appareil. Le net- toyage et la maintenance uti- lisateur peuvent uniquement être effectués par des enfants s’ils sont sous surveillance. ■ Tenir les enfants à l’écart de l’appareil. ■ Surveiller les enfants afin qu’ils ne jouent pas avec l’appareil. ■ Le tuyau d’eau chaude peut devenir chaud. En avertir les enfants. ■ Afin d’éviter tous risques, un câble d’alimentation endom- magé de cet appareil doit uni- quement être remplacé par le fabricant, par son service après- vente ou par une autre per- sonne à qualification semblable. ■ Ne pas utiliser de détergents agressifs ou solvants. ■ Ne pas utiliser de nettoyeur à vapeur. ■ Seul un spécialiste a le droit de détartrer l’appareil.24

La société Siemens vous félicite pour l’achat de son appareil. Vous avez acheté un produit de qualité éle-vée qui vous apportera beaucoup de plaisir.Lire attentivement cette notice de montage et d’utilisation, agir en conséquence et le conserver ! Instructions de montage Montez le chauffe-eau instantané en suivant les indications portées sur les figures. Respectez les consignes du texte.La partie avec les illustrations figurent au milieu de la notice d’utilisation. Déballage ■ Contrôler le nouvel appareil pour constater d’éventuels dégâts dus au transport ! ■ Eliminer l’emballage et, le cas échéant, l’ancien appareil en respectant l’environnement.

Etendue de livraison 1 Boîtier2 Fixation (3 vis, 3 chevilles)3 Indicateur de service (uniquement pour DE06111M et DE08111M)4 Etrier de montage5 Equerre de montage6 Régulateur de jet7 Documentation Description du produit Le chauffe-eau électronique est approprié aussi bien pour le raccordement ouvert (sans pression) que fer-mé (résistant à la pression). Il réchauffe l’eau pendant son passage à travers l’appareil.Le chauffe-eau se met en marche et réchauffe l’eau si le robinet d’eau chaude est ouvert. Il se met à nouveau hors marche dès que vous fermez le robinet d’eau.L’appareil ne doit pas être exploité avec de l’eau préchauffée, ceci risquerait en effet de déclencher le fusible de surchauffe.Cette notice de montage et d’utilisation décrit diffé-rents types d’appareil.Appareils sur évier : – DE06111M et DE08111M : pour un branchement électrique fixeAppareils sous évier : – DE04101M et DE10104M : raccordement avec fiche secteur– DE05101M, DE06101M et DE08101M : pour un branchement électrique fixeUniquement pour appareils à raccordement fixe : L’appareil est conforme à la norme CEI 61000-3-12. II. Préparation du montage ■ Couper l’arrivée d’eau avant de commencer le montage. Le câble d’alimentation électrique doit être sans tension. Dévisser ou désenclen-cher les fusibles. Pour tous les appareils Un espace libre d’env. 60 mm doit être disponible de tous les côtés de l’appareil pour effectuer le montage. ■ Tenir compte des caractéristiques techniques de l’appareil. ■ Sortir l’étrier de montage de la paroi arrière (A). Uniquement pour DE04101M et DE10104M ■ Pour la conduite d’alimentation, casser une des encoches prévues sur le côté de l’appareil (B1). ■ Tirer la conduite d’alimentation sur la longueur souhaitée vers l’extérieur en la faisant passer à travers l’encoche (B2). ■ Important : Ne brancher cet appareil qu’à une prise électrique raccordée correctement à la terre. Ne pas utiliser de rallonge électrique. Si nécessaire, équiper l’appareil d’une ligne de raccordement plus longue. Uniquement pour DE05101M, DE06101M, DE06111M, DE08101M et DE08111M (branchement fixe) ■ Appuyer sur les dispositifs de verrouillage en haut et en bas (C1) et puis retirer le couvercle du boîtier (C2).25

III. Montage mural Appareils sous évier ■ Fixer le gabarit de montage D au mur. ■ Marquer des trous, les percer et introduire des chevilles. ■ Fixer l’étrier de montage au mur au moyen des vis (D1). Uniquement pour appareils à raccordement fixe : ■ Conduire le câble d’alimentation électrique à travers l’attache-câble, accrocher l’appareil dans l’étrier de montage et le visser sur l’équerre de montage (D2). Uniquement pour appareils avec fiche secteur : ■ Accrocher l’appareil dans l’étrier de montage et le visser sur l’équerre de montage (D3). Appareils sur évier ■ Fixer le gabarit de montage E au mur. ■ Marquer des trous, les percer et introduire des chevilles. ■ Fixer l’étrier de montage au mur (E1). ■ Conduire le câble d’alimentation électrique à travers l’attache-câble, accrocher l’appareil dans l’étrier de montage et le visser sur l’équerre de montage (E2). Uniquement pour DE05101M, DE06101M, DE06111M, DE08101M et DE08111M (branchement fixe) ■ En cas de branchement électrique sur crépi, tenir compte, pour l’exécution des conduites, des variantes indiquées sur le gabarit de montage. ■ Le passe-câble doit bien recouvrir le câble d’alimentation électrique afin de garantir la pro- tection contre l’humidité. En cas d’endommage- ment, fermer l’orifice de manière étanche à l’eau. ■ Utiliser les orifices prévus pour le montage dans la paroi arrière. IV. Raccordement de l’eau A gauche : résistant à la pression (fermé); a droite : sans pression (ouvert) ■ L’appareil est uniquement agréé pour une utilisa- tion dans le but d’échauffer l’eau avec une résis- tance électrique spécifique ≥ 1 300 Ωcm à 15 °C. Pour connaître la résistance spécifique de l’eau, contacter l’entreprise de distribution d’eau responsable. Montage ■ Veiller à la position axiale des tuyaux de raccor- dement dans les tubulures. ■ Serrer à fond les écrous-raccords sur les tubu- lures en utilisant une clé plate et en contre-blo- quant avec une autre clé plate appropriée. ■ La pièce en T (pour le raccordement résistant à la pression) et un tuyau flexible de raccordement sont disponibles dans le commerce spécialisé. ■ Il est uniquement autorisé d’utiliser des robi- netteries sans pression pour un raccordement sans pression (accessoires spéciaux : mitigeur monolevier BZ13062, robinet deux poignées BZ13051). ■ Pour modifier le jet à la sortie de l’eau, remplacer l’aérateur figurant dans la robinetterie par le régulateur de jet fourni en annexe. Réglage de la température La température d’arrivée (éventuellement plus faible en hiver) et des fluctuations de pression peuvent influencer la température de sortie. ■ Pour des températures plus élevées, fermer minutieusement la soupape (F1). ■ Pour des températures plus faibles, ajouter de l’eau froide (F2).26

Raccordement électrique DE05101M, DE06101M, DE06111M, DE08101M et DE08111M (raccordement fixe) ■ Raccorder l’appareil conformément au schéma de connexions sur le bornier. ■ Mettre le boîtier du couvercle en place et le pousser contre la paroi arrière de l’appareil de manière à faire enclencher les dispositifs de verrouillage, en haut et en bas. DE04101M et DE10104M Changement de la conduite de raccordement : ■ Pour prévenir tout danger, la tuyauterie de raccordement ne doit être remplacée que par un service-après-vente agréé par nos société. La fiche du cordon d’alimentation doit avoir été débranchée au préalable. Pour tous les appareils ■ Purger le chauffe-eau. Ouvrir à ce but complète- ment le robinet d’eau chaude et rincer l’appareil environ 1 minute (G), jusqu’à ce que plus aucune bulle ne s’échappe. 1 min

Après le montage DE05101M, DE06101M, DE06111M, DE08101M et DE08111M (raccordement fixe) ■ Enclencher les fusibles. DE04101M et DE10104M ■ Brancher la fiche secteur. VI. Première mise en service Rinçage de démarrage ■ Ouvrir le robinet d’eau chaude et laisser couler l’eau pendant au moins 1 minute (débit d’au moins 2 litres par minute). L’appareil ne com- mence pas à chauffer avant (sécurité). Info : si l’alimentation en eau est interrompue auparavant, l’appareil ne chauffe pas. Ouvrir à nouveau le robinet d’eau chaude et laisser couler l’eau pendant au moins 1 minute. Conseil : si l’appareil ne démarre pas à cause d’un débit trop faible, retirer l’aérateur, régulateur de jet ou autre semblable et répéter la procédure. Important : si le chauffe-eau ne peut pas atteindre le débit nécessaire en raison d’une trop faible pres- sion dans la conduite d’arrivée d’eau de votre instal- lation domestique : ■ Désenclencher les fusibles resp. débrancher la fiche secteur. ■ Retirer le limiteur de débit (H1 – H4). Réglage de la température La température d’arrivée (éventuellement plus faible en hiver) et des fluctuations de pression peuvent influencer la température de sortie (voir Fig. IV, a gauche : résistant à la pression [fermé], a droite : sans pression [ouvert]). ■ Pour des températures plus élevées, fermer minutieusement la soupape (F1). ■ Pour des températures plus faibles, ajouter de l’eau froide (F2). ■ Remettre la notice de montage et d’utilisation à l’utilisateur et expliquer l’appareil.DE05101M DE06101M DE08101M DE04101M DE10104M DE06111M DE08111M

Caractéristiques techniques Type DE04101M DE10104M Sous évier DE05101M Sous évier DE06101M Sous évier DE08101M Sous évier DE06111M Sur évier DE08111M Sur évier Type de construction résistant à la pression résistant à la pression résistant à la pression résistant à la pression résistant à la pression résistant à la pression Performance [kW] 3,6 4,5 6 7,2 6 7,2 Raccordement électrique [V] 230 230 230 230 230 230 Section de câble minimale [mm²] 1,5 2,5 4 4 4 4 Courant nominal [A] 15,7 19,1 26 31,3 26 31,3 Protection par fusibles [A] 16 20 32 32 32 32 Filetage raccordement d’eau [Pouces] G 3/8 G 3/8 G 3/8 G 3/8 G 1/2 G 1/2 Temp. d’arrivée maxi [°C] 20 20 20 20 20 20 Performance d’eau chaude à température d’arrivée entre 12 °C et 38 °C [l/min] 1,9 2,4 3,2 3,9 3,2 3,9 Type de protection IP 24 24 24 24 24 24 Pression d’écoulement à l’enclenchement (sans limiteur de débit) [bar] < 0,25 < 0,25 < 0,25 < 0,25 < 0,25 < 0,25 Débit à l’enclenchement [l/min] 1,8 1,8 / 1,9 1,8 / 2,1 1,8 / 2,3 1,8 / 2,1 1,8 / 2,3 Débit à la mise hors marche [l/min] 1,6 1,6 / 1,7 1,6 / 2,0 1,6 / 2,2 1,6 / 2,0 1,6 / 2,2 Limitation de débit à [l/min] 223434 Poids [kg] 1,1 1,1 1,1 1,1 1,1 1,1 Rayon d’action dans l’eau : résistance élec- trique spécifique à 15 °C [Ωcm] ≥ 1 300 ≥ 1 300 ≥ 1 300 ≥ 1 300 ≥ 1 300 ≥ 1 300 Pression nominale [MPa (bar)] 1,0 (10,0) 1,0 (10,0) 1,0 (10,0) 1,0 (10,0) 1,0 (10,0) 1,0 (10,0) Prêt au branchement

Classe d’efficacité énergétique AAAAAA Profil de soutirage

XXS XXS XXS XXS XXS XXS

Consommation annuelle d’énergie [kWh] 467 470 470 471 470 471 Consommation quoti- dienne de courant [kWh] 2,145 2,150 2,154 2,161 2,154 2,161 Niveau de puissance acoustique [dB] 15 15 15 15 15 15 Efficacité énergétique de la préparation d’eau chaude [%] 39,4 39,3 39,2 39,1 39,2 39,128

Notice d’utilisation Lire et respecter les consignes de sécurité détail-lées figurant au début de cette notice ! ■ Important : ne jamais exposer l’appareil au gel ! Danger de choc électrique !En cas d’erreur, déconnectez immédiate-ment la tension du secteur (DE05101M, DE06101M, DE06111M, DE08101M, DE08111M) ou débrancher la fiche secteur (DE04101M, DE10104M). ■ En cas de fuite sur l’appareil, immédiatement fermer la conduite d’eau froide. Utilisation Les chauffe-eau électroniques de cette série fonc-tionnent automatiquement. Mise en marche ■ Ouvrir complètement le robinet d’eau. Le chauffe-eau se met en marche. L’eau est réchauf-fée lors de son passage à travers l’appareil. Les appareils sur évier DE06111M et DE08111M sont équipés d’un indicateur de service automa-tique. A demi puissance, l’indicateur de service est allumé en jaune et à pleine puissance en rouge, en fonction du débit d’eau. Mise hors marche ■ Fermer le robinet d’eau, l’appareil se met hors marche. Réglage de température de l’eau ■ Ouvrir complètement le robinet d’eau, l’appareil se met en marche. ■ Augmenter ensuite la température en diminuant le débit de l’eau.Info : en hiver, lorsque la température d’arrivée de l’eau froide est plus faible, il se peut que la tempéra-ture de sortie ne soit pas atteinte. Procéder comme indiqué au point “Raccordement de l’eau”.

7,2 kW6,0 kW4,5 kW3,6 kW1,2 1,4 1,6 1,8 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,8 4,0 4,2

[l/min] La température de sortie sur le robinet d’eau dépend du débit de l’eau :29

Nettoyage Ne pas utiliser de détergents agressifs ou solvants. Ne pas utiliser de nettoyeur à vapeur. ■ Essuyer l’extérieur de l’appareil en utilisant un détergent doux. ■ Nettoyer le tamis du régulateur de jet pour élimi- ner des dépôts calcaires et de saletés. Maintenance Afin d’éviter tous risques, les réparations et les travaux de maintenance ne doivent être effectuées que par un service après-vente auquel nous avons donné une concession. ■ Toujours débrancher l’appareil du réseau élec- trique et couper l’arrivée d’eau avant d’effectuer tout type de travaux. Service après-vente Pour demander l’intervention du service après- vente, toujours indiquer le n° E et le n° FD de l’appareil. Les numéros sont indiqués entre les deux tubulures de raccordement d’eau du chauffe-eau. Elimination Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux ap- pareils électriques et électroniques usa- gés (waste electrical and electronic equipment – WEEE). La directive définit le cadre pour une re- prise et une récupération des appareils usagés applicables dans les pays de la CE. S’informer auprès du revendeur sur la procédure actuelle de recyclage. Conditions de garantie Les conditions de garantie établies par la représen- tation responsable dans le pays d’achat respectif de l’appareil sont en vigueur pour cet appareil. Les conditions de garantie sont à tout moment dispo- nibles auprès du commerçant spécialisé où l’appareil a été acheté ou directement chez le représentant du pays respectif. Les conditions de garantie sont en outre également disponibles à l’adresse Internet citée. La présentation de la pièce justificative d’achat est en tout cas nécessaire pour avoir recours à des prestations de garantie. Sous réserve de modifications.30

En cas de panne que faire ? Attention ! Les réparations ne doivent être effectuées que par un installateur agréé. Un appareil mal réparé peut être très dangereux. Si votre appareil ne fonctionne pas tel que désiré, la cause est souvent minime. Veuillez contrôler si la panne peut être éliminée d’elle-même en se basant sur les conseils suivants. Une intervention du service après- vente n’est pas nécessaire et vous économisez ainsi des frais. Panne Cause Remède Qui ? L’appareil ne démarre (chauffe) pas, aucune eau chaude ne coule. Le fusible dans l’installation domestique s’est déclenché. Contrôler le fusible dans l’installa- tion domestique. Client Panne de courant ou pre- mière mise en service. Purge de démarrage : Ouvrir le robinet d’eau chaude et laisser couler l’eau pendant au moins 30 secondes (débit d’au moins 2 litres par minute). L’appareil com- mence ensuite à chauffer (sécurité). Si l’appareil ne démarre pas en raison d’un débit trop faible, reti- rer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus. Client La détection d’air dans l’appareil détecte de l’air dans l’eau et déconnecte brièvement la puissance chauffante. La température de sor- tie désirée n’est plus obtenue en hiver. La température d’arrivée a baissé. Réduire le débit d’eau sur le robinet d’eau jusqu’à ce que la température d’eau chaude désirée soit atteinte. Client Débit trop faible de l’eau. Le crible du robinet d’eau ou de la pomme de douche est bouché. Retirer le crible et le nettoyer ou le décalcifier. Client Le crible du bloc chauffant est bouché. Démonter le crible, le nettoyer et puis le remonter. Rincer l’appareil. Si nécessaire, répéter cette procédure jusqu’à élimination complète de toutes les particules dans le crible. Technicien spécialisé L’eau n’est pas suffi- samment chaude. Le coupe-circuit automa- tique de l’appareil s’est déclenché. Laisser contrôler le coupe-circuit automatique de l’appareil par un technicien spécialisé. Contrôler la température d’arrivée permise. Technicien spécialisé Débit trop élevé et/ou tem- pérature d’arrivée d’eau froide trop faible. Par un technicien spécialisé : laisser réguler le débit via une sou- pape d’équerre. Contrôler le limiteur de débit ou utiliser un plus petit Technicien spécialisé Si la panne n’a pas pu être éliminée, veuillez appeler le service après-vente.3132
