MODE D'EMPLOI DH 105 S TROTEC

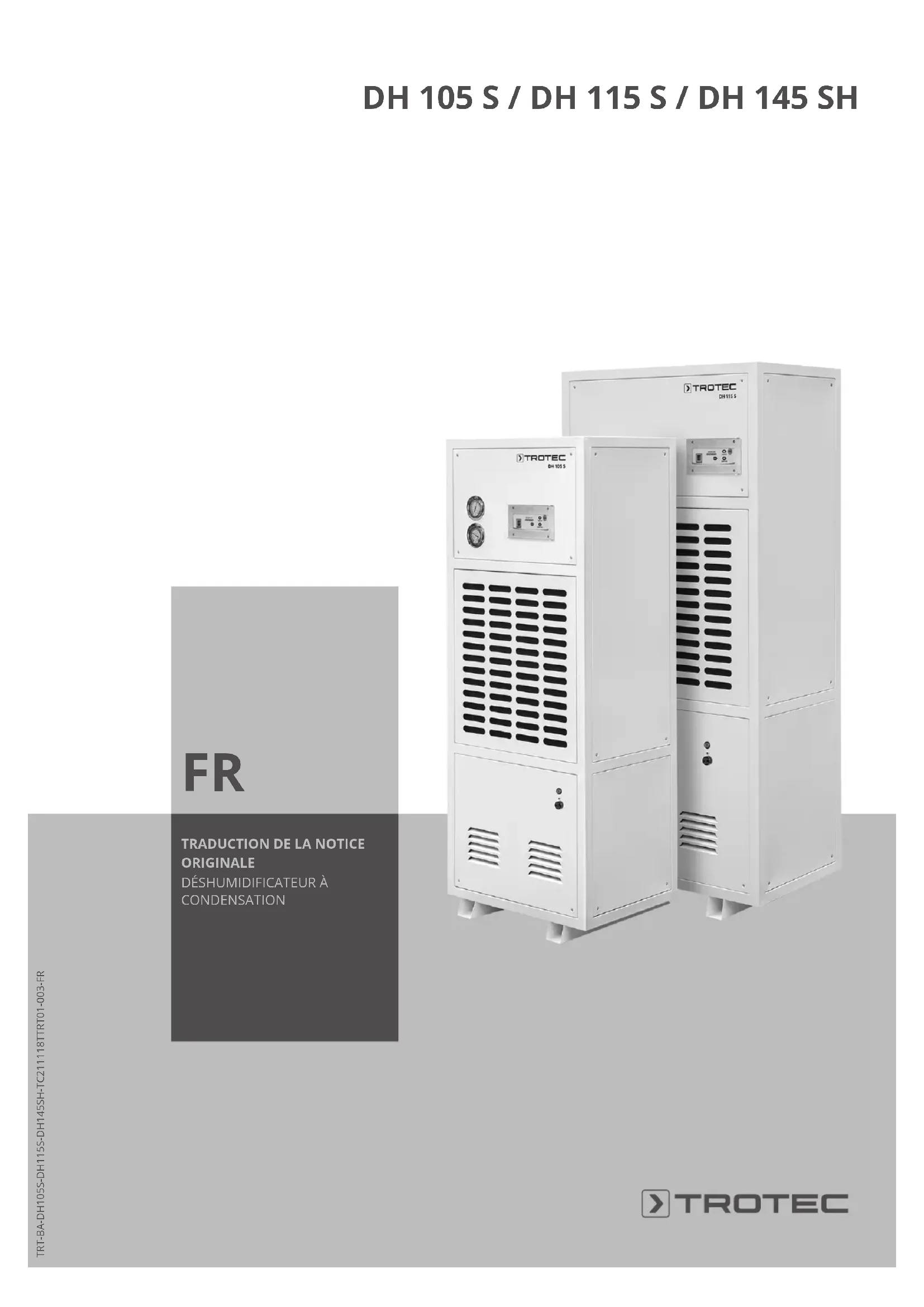

TRT-BA-DH105S-DH115S-DH145SH-TC211118TTRT01-003-FR DH 105 S / DH 115 S / DH 145 SH

• ORIGINALE DÉSHUMIDIFICATEUR À CONDENSATION2 FR déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH Sommaire Remarques concernant la notice p. 2
• Sécurité p. 3
• Informations sur l'appareil p. 5
• Transport et stockage p. 7
• Montage et mise en service p. 7
• Utilisation p. 10
• Défauts et pannes p. 13
• Entretien p. 14
• Annexe technique p. 17
• Élimination p. 22
• Déclaration de conformité Remarques concernant la notice Symboles Avertissement relatif à la tension électrique Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes. Avertissement Cette mention d’avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s’il n’est pas évité. Attention Cette mention d’avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s’il n’est pas évité. Remarque Cette mention d’avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger. Info Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Ce symbole vous indique qu’il est nécessaire d’observer la notice d'instructions. Vous pouvez télécharger la dernière version de la notice d’instructions et la déclaration de conformité UE sur le lien suivant: DH 105 S https://hub.trotec.com/?id=40772 DH 115 S https://hub.trotec.com/?id=40773 DH 145 SH https://hub.trotec.com/?id=43937FR 3 déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH Sécurité Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même. Avertissement Lisez toutes les consignes de sécurité et toutes les instructions. Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves. Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement. Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d’une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils comprennent les dangers émanant de l’utilisation. Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l’appareil sans surveillance. p. 22

• N’utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d’explosion.

• N'utilisez pas l'appareil dans les atmosphères agressives.

• Installez l’appareil debout et de façon stable sur une surface solide.

• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s’il est mouillé.

• Ne touchez ou n’utilisez pas l'appareil les mains humides ou mouillées.

• N'exposez pas l’appareil à un jet d’eau direct.

• N'introduisez pas de corps étrangers ni de membres du corps à l’intérieur de l'appareil.

• Ne couvrez pas l’appareil pendant le fonctionnement.

• Ne vous asseyez pas sur l'appareil.

• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.

• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l’appareil si celui-ci ou une des pièces qui le composent présente un défaut.

• Protégez tous les câbles électriques en dehors de l’appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés!

• Le raccordement secteur doit correspondre aux indications données au chapitre «Annexe technique».

• Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l’art.

• Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l’appareil, la longueur du câble et l’utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.

• Avant l’entretien, la maintenance ou les réparations, débranchez le câble électrique de l’appareil en le saisissant par la fiche.

• Éteignez l’appareil et retirez le câble électrique de la prise lorsque l’appareil n’est pas en service.

• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble électrique. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d’éviter tout risque. Les câbles électriques défectueux représentent un sérieux danger pour la santé.

• Lors de l’installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l’Annexe technique.

• Veillez à ce que l’entrée et la sortie d’air soient libres.

• Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.

• Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

• Veuillez transporter l'appareil exclusivement en position verticale et après avoir vidé le réservoir de récupération des condensats et le tuyau d’évacuation.

• Avant l'entreposage ou le transport, videz les condensats accumulés. Ne les buvez pas. Risques pour la santé!4 FR déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH Utilisation conforme L'appareil doit être utilisé exclusivement en tant que déshumidificateur industriel pour assécher et déshumidifier l'air ambiant, dans le respect des caractéristiques techniques et des consignes de sécurité. Sont considérés comme utilisation conforme:

• l'assèchement et la déshumidification: – d’installations de production, de locaux souterrains – d’entrepôts, d’archives, de laboratoires – de pièces et de surfaces suite aux dégâts des eaux provoqués par une rupture de canalisation ou une inondation.

• la déshumidification permanente: – d’instruments, d’appareils, de dossiers – de centrales de commande, de chaufferies, de turbines et de systèmes de tuyauteries de centrales électriques – de marchandises et de chargements sensibles à l'humidité, etc. Utilisations non conformes prévisibles

• N’installez pas l'appareil sur une surface mouillée ou inondée.

• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.

• Veuillez ne pas utiliser l'appareil à l’extérieur.

• N'effectuez pas de modification structurelle, transformation ni ajout arbitraire sur l'appareil.

• Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme raisonnablement prévisible. Qualification du personnel Toute personne utilisant le présent appareil doit:

• prendre conscience des risques associés aux appareils électriques en environnement humide.

• avoir lu et compris la notice d’instructions, et notamment le chapitre Normes de sécurité. Toute activité de maintenance nécessitant l'ouverture du carter est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec. Risques résiduels Avertissement relatif à la tension électrique Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée! Avertissement relatif à la tension électrique Retirez la fiche d'alimentation de la prise secteur avant tout type d’intervention sur l’appareil. Ne touchez jamais la fiche secteur avec des mains humides ou mouillées. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur. Avertissement L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observez les qualifications requises pour le personnel. Avertissement L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants. Avertissement Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants. Remarque N'utilisez jamais l'appareil sans filtre à air monté sur l’entrée d'air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil. Comportement en cas d’urgence

1. Arrêtez l’appareil.

2. En cas d'urgence, coupez immédiatement l’alimentation

électrique de l'appareil. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.

3. Ne rebranchez jamais un appareil endommagé.FR 5

déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH Informations sur l'appareil Description de l'appareil L'appareil assure une déshumidification de l'air entièrement automatique selon le principe de condensation. L’air ambiant humide est aspiré par le ventilateur au niveau de l'entrée d'air dotée d’un filtre à air, puis passe par l’évaporateur et le condenseur. Au niveau de l'évaporateur froid, l'air ambiant est refroidi à une température inférieure au point de rosée. La vapeur d’eau contenue dans l’air ambiant se dépose comme condensat ou givre sur les lamelles de l’évaporateur. L'air déshumidifié et refroidi est alors légèrement chauffé au niveau du condenseur avant d'être rejeté dans la pièce. L’air sec ainsi traité se mélange de nouveau à l’air ambiant. En raison de la circulation continue de l’air ambiant à travers l’appareil, l'humidité relative de l’air du local d'installation baisse. En fonction de la température de l’air et de son humidité relative, l’eau condensée s’égoutte, soit en permanence, soit uniquement durant les phases périodiques de dégivrage, dans le bac de récupération de l’eau de condensation. L’eau de condensation est extraite de l'appareil par une pompe à eau de condensation à travers une tuyauterie résistante à la pression. À cet effet, un tuyau de vidange est fixé sur le raccord de tuyau afin d’en évacuer l’eau de condensation. L'appareil est équipé d'un tableau de commande permettant d’effectuer les réglages et de contrôler son bon fonctionnement. Lorsque le niveau de remplissage max. du bac de récupération de l’eau de condensation est atteint, le voyant rouge du bac s'allume (voir chapitre «Éléments de commande») sur le panneau de commande. L'appareil s'éteint. Le voyant du bac de l’eau de condensation ne s’éteint qu’après vidange de l'eau résiduelle du bac par action sur le bouton. L’appareil est doté d'une fonction de dégivrage automatique à gaz chaud. Le gaz chaud du circuit réfrigérant est ainsi activement utilisé pour un dégivrage rapide et efficace. De ce fait, l’appareil est en mesure de fonctionner de manière efficace même par des températures inférieures à 15°C. La chaleur émise par l'appareil en fonctionnement peut faire légèrement augmenter la température ambiante. Remarque La pompe à eau de condensation est équipée d'un contact à flotteur. Celui-ci arrête complètement le déshumidificateur à condensation dès que le remplissage du bac de récupération de l’eau de condensation atteint un niveau critique. De plus, un signal sonore retentit et le voyant du bac de récupération de l’eau de condensation s’allume. Le déshumidificateur à condensation doit être remis en service manuellement après l’élimination du dysfonctionnement. Représentation de l’appareil DH 105 S

96 FR déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH DH 115 S

No Désignation 1 Panneau de commande 2 Entrée d’air avec filtre à air 3 Bouton de vidange de l’eau résiduelle du bac de récupération de l’eau de condensation 4 Voyant du bac de récupération de l’eau de condensation avec signal sonore 5 Pieds de support 6 Raccord du tuyau d’évacuation de l’eau de condensation 7 Affichage de pression 8 Sortie d'air 9 Filtre à airFR 7 déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH Transport et stockage Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Transport Faites impérativement appel à une personne supplémentaire pour transporter l'appareil. N'essayez pas de transporter seul l'appareil. Le cas échéant, utilisez une gerbeuse à fourche ou un chariot élévateur pour soulever l'appareil. Veuillez observer les consignes suivantes avant chaque transport:

• Attendez que la pompe à eau de condensation n'évacue plus d’eau.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Vidangez le condensat restant de l’appareil et du flexible d’évacuation des condensats (voir chapitre maintenance).

• Retirez le bouchon du tuyau d’évacuation de l’eau de condensation.

• Veuillez ne pas utiliser le cordon électrique pour tirer l’appareil. Veuillez observer les consignes suivantes après chaque transport:

• Installez l’appareil à la verticale après l’avoir transporté.

• Après tout transport en position couchée, laissez reposer l'appareil de 12 à 24 heures pour que le réfrigérant s'accumule dans le compresseur. Attendez 12 à 24 heures avant de remettre l'appareil en marche. Sinon, le compresseur risque d’être endommagé et l'appareil pourrait ne plus fonctionner. Nous déclinons toute responsabilité dans ce cas. Entreposage Veuillez observer les consignes suivantes avant chaque stockage:

• Vidangez le condensat restant de l’appareil et du flexible d’évacuation des condensats (voir chapitre maintenance).

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil:

• au sec et protégé du gel et de la chaleur

• le cas échéant, protégé de la poussière par une housse

• Ne placez aucun autre appareil ni aucun objet sur l'appareil, afin d'éviter de le détériorer Montage et mise en service Composition de la fourniture

• 1tuyau d’évacuation de l’eau de condensation

• 1 mode d'emploi Déballage de l’appareil

1. Ouvrez le carton et sortez l'appareil.

2. Retirez entièrement l’emballage de l’appareil.

3. Déroulez complètement le câble électrique. Assurez-vous

que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant. Mise en service Lors de l’installation de l’appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre «Annexe technique».

• Avant la remise en service de l’appareil, vérifiez l’état du cordon secteur. En cas de doute relatif à son parfait état, contactez le service après-vente.

• Installez l’appareil debout et de façon stable sur une surface solide.

• En particulier lorsque l’appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.

• Assurez-vous que les rallonges électriques soient entièrement déroulées.8 FR déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH

• Tenez l'appareil loin de toute source de chaleur.

• Veillez à ce qu’aucun rideau ni aucun autre objet ne bloque le flux d’air.

• Lors de l’installation de l’appareil, en particulier si l’appareil est installé dans une zone mouillée, veillez à le protéger par un disjoncteur à courant de défaut conforme aux prescriptions (disjoncteur FI). Mise en place du filtre à air Remarque N'utilisez jamais l'appareil sans filtre à air monté sur l’entrée d'air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil.

• Avant la mise en marche, assurez-vous que le filtre à air est bien en place.

C.FR 9 déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH Pose du tuyau d’évacuation de l’eau de condensation Lorsque l’appareil doit être utilisé de façon prolongée ou sans surveillance, il est nécessaire de raccorder à l’appareil le tuyau fourni pour l’évacuation de l’eau de condensation. ü Un tuyau adéquat (diamètre: 15mm) est prêt. ü L'appareil est éteint.

1. Branchez le tuyau d’évacuation de l’eau de condensation

sur le raccord correspondant(6) de l’appareil.

2. Assurez-vous que le tuyau d’évacuation de l’eau de

condensation est correctement raccordé à l'appareil et intact.

3. En fonction de l'application, placez l'extrémité du tuyau

d’évacuation de l’eau de condensation comme suit: ð Mettez en place un réservoir correctement dimensionné (au moins 90litres) à côté de l'appareil et placez-y l'extrémité du tuyau. Contrôlez régulièrement le niveau de remplissage du récipient. ð Placez l'extrémité du tuyau d’évacuation de l’eau de condensation au-dessus d'une évacuation d'eau. Pour des distances plus importantes, vous pouvez également utiliser un tuyau plus long du même type. Dépose du tuyau d'évacuation de l’eau de condensation Appuyez sur l'anneau extérieur bleu du raccord rapide et tirez simultanément sur le tuyau.10 FR déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH Raccordement secteur L’appareil nécessite une prise secteur à courant triphasé 3/N/PE avec champ de rotation vers la droite. L’appareil est livré avec une prise CEE à inverseur de phases 32A CEE 6h.

• Insérez la fiche dans la prise CEE correspondante. Si l'appareil ne se met pas en marche automatiquement et que le message de défaut E5 apparaît sur l’affichage 7-segments, corrigez le champ de rotation dans la prise à inverseur de phase. Corrigez le champ de rotation dans la prise à inverseur de phase comme indiqué ci-dessous:

1. Retirez la fiche de la prise secteur.

2. Choisissez un tournevis plat adéquat.

3. Tournez l'inverseur de phases de 180° dans la fiche CEE.

ð Les phases sont inversées. 180°

4. Insérez à nouveau la fiche dans la prise secteur.

• Évitez de laisser les portes et les fenêtres ouvertes.

• Une fois mis en marche, l'appareil fonctionne de manière entièrement automatique.

• Le ventilateur fonctionne en continu jusqu'à ce que la valeur de consigne programmée soit atteinte ou jusqu'à l'arrêt de l'appareil. Panneau de commande DH 105 S / DH 115 S

N° Désignation Signification 12 Affichage 7-segments Affichage de l’humidité relative définie en % ou bien de CO pour le fonctionnement continu (valeur <30%) (La valeur programmée est de 60%HR) Affichage du code d’erreur 13 LED MEMORY S'allume lorsque le réglage actuel de l'humidité relative est mémorisé 14 Touche HUMIDITY UP Augmentation de l’humidité relative ambiante désirée Désactivation du fonctionnement continu Touche HUMIDITY DOWN Diminution de l’humidité relative ambiante désirée Activation du fonctionnement continu 15 Touche ON/OFF Mise en marche et arrêt de l'appareil 16 Touche MEMORY Mémorise le réglage actuel de l'humidité relative 17 LED DEFROSTING S’allume pendant le dégivrage automatique 18 LED OPERATION Est allumée pendant le fonctionnementFR 11 déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH Éléments de commande DH 145 SH

N° Désignation Signification 19 Bouton de réglage Humidité relative Mise en marche et arrêt de l'appareil Réglage de l’humidité relative ambiante désirée Activation du fonctionnement continu 20 Voyant OPERATION Est allumée pendant le fonctionnement 21 Voyant ALARM S'allume lorsqu’il y a une inversion de phases dans la prise secteur Éléments de commande pompe à eau de condensation

N° Désignation Signification 3 Bouton Vidange de l’eau résiduelle Pour vider l’eau résiduelle du bac de récupération de l’eau de condensation 4 Voyant Bac eau de condensation S’allume et émet un signal sonore lorsque le bac de l’eau de condensation est plein (option) Mise en marche de l'appareil Après avoir installé l’appareil en suivant la description du chapitre Montage et mise en service, vous pouvez le mettre en marche. DH 105 S / DH 115 S:

1. Appuyez sur la touche ON/OFF(15).

ð L’appareil est en marche. ð La LED OPERATION(18) est allumée.

2. Appuyez de nouveau sur la touche ON/OFF(15) pour

arrêter l’appareil. L’appareil s’éteint automatiquement dès que le bac de récupération de l’eau de condensation est plein. Le voyant Bac eau de condensation(4) s’allume et un signal sonore retentit. DH 145 SH:

1. Tournez le bouton de réglage Humidité relative(19) dans le

sens des aiguilles d'une montre. ð L’appareil est en marche.

2. Tournez le bouton de réglage Humidité relative(19) dans le

sens contraire des aiguilles d'une montre sur la positionOff (0) pour éteindre l’appareil. L’appareil s’éteint automatiquement dès que le bac de récupération de l’eau de condensation est plein. Le voyant Bac eau de condensation(4) s’allume et un signal sonore retentit. Réglage de l’humidité relative ambiante désirée DH 105 S / DH 115 S: Il est possible de programmer l’humidité ambiante relative désirée.

1. Appuyez à plusieurs reprises sur la touche HUMIDITY

UP(14) ou HUMIDITY DOWN(14) pour programmer l’humidité relative désirée. La plage de réglage va de 30% à 90%. ð L’humidité relative désirée est indiquée sur l’affichage 7-segments(12). L’appareil fonctionne jusqu’à ce que l’humidité relative souhaitée soit atteinte. Lorsque l'humidité de l'air dépasse l’humidité relative ambiante désirée, le compresseur et le ventilateur se remettent en marche.12 FR déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH DH 145 SH: Vous pouvez régler la valeur de l’humidité relative désirée au moyen du bouton Humidité relative(19).

1. Pour diminuer la valeur de l’humidité relative désirée,

tournez le bouton Humidité relative(19) dans le sens des aiguilles d'une montre.

2. Pour augmenter la valeur de l’humidité relative désirée,

tournez le bouton Humidité relative(19) dans le sens contraire des aiguilles d'une montre. L’appareil fonctionne jusqu’à ce que l’humidité relative souhaitée soit atteinte. Lorsque l'humidité de l'air dépasse l’humidité relative ambiante désirée, le compresseur et le ventilateur se remettent en marche. Fonction mémorisation de l’humidité ambiante DH 105 S / DH 115 S uniquement: L’humidité relative ambiante désirée peut être mémorisée.

1. Programmez l’humidité relative ambiante que vous

2. Appuyez sur la touche MEMORY(16).

ð La valeur choisie pour l’humidité relative ambiante est mémorisée. ð La LED MEMORY(13) s'allume. Lors de la prochaine mise en service de l'appareil, la valeur mémorisé est automatiquement définie. Activation du fonctionnement continu DH 105 S / DH 115 S: L'appareil déshumidifie l'air en permanence indépendamment de l'humidité relative de l'air ambiant. Il est impossible de régler l’humidité ambiante relative désirée pendant ce mode de fonctionnement.

1. Appuyez plusieurs fois sur la touche HUMIDITY DOWN(14)

jusqu’à ce que CO apparaisse sur l’affichage 7- segments(12). ð Le mode Continu est activé. DH 145 SH:

1. Tournez le bouton de réglage Humidité relative(19) sur

Maximum (I). ð Le mode Continu est activé. Dégivrage automatique À basse température, l'évaporateur peut geler pendant la déshumidification. L'appareil effectue alors un dégivrage automatique. Durant la phase de dégivrage, la déshumidification est brièvement interrompue. Le ventilateur continue de tourner. La LED DEFROSTING(17) est allumée. La durée du dégivrage peut varier. N'éteignez pas l'appareil durant le processus de dégivrage automatique. Ne retirez pas la fiche d'alimentation de la prise secteur.

• Le dégivrage automatique est interrompu dès que vous actionnez la touche ON/OFF(15), la touche HUMIDITY UP(14) ou HUMIDITY DOWN(14) du DH105S/ DH115S ou lorsque vous actionnez le bouton rotatif Humidité relative(19) du DH145SH. Affichage de pression DH 105 S / DH 115 S uniquement: L’affichage de pression (7) vous permet de contrôler, au moyen des manomètres, les pressions dans le circuit de refroidissement.

• À cette fin, comparez les valeurs affichées aux valeurs de consigne indiquées sur la plaque signalétique. Des valeurs inhabituelles de pression côté aspiration ou compression peuvent indiquer la présence d’un défaut dans le circuit de refroidissement (fuite, tuyau bouché ou détérioration du compresseur).

• Observez les affichages: s’ils indiquent une déviation durable, consultez la société Trotec ou une autre entreprise spécialisée. Mise hors service Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Le cas échéant, retirez le flexible de vidange des condensats, ainsi que le liquide résiduel qui s'y trouve.

• Si nécessaire, videz le réservoir de récupération des condensats.

• Nettoyez l'appareil conformément aux indications figurant au chapitre «Maintenance».

• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.FR 13 déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH Défauts et pannes Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante: Remarque L'appareil est équipé d'une fonction de minuterie de sécurité. La mise en marche et l’arrêt peuvent être retardés de jusqu’à 3 minutes. L’appareil ne se met pas en marche:

• Vérifiez le raccordement au secteur.

• Vérifiez l'intégrité du cordon d'alimentation.

• Vérifiez le fusible ou le disjoncteur secteur.

• Vérifiez le niveau de remplissage du bac de récupération de l’eau de condensation et, le cas échéant, videz-le. Le voyant Bac eau de condensation(4) ne doit pas s’allumer ni le signal sonore retentir.

• Vérifiez le champ de rotation et modifiez-le si nécessaire (voir chapitre «Montage et installation»).

• Faites examiner l'appareil sur le plan électrique par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec. L'appareil fonctionne, mais il ne produit pas de condensat:

• Vérifiez la bonne fixation du flexible d'évacuation des condensats.

• Vérifiez la température ambiante. Veuillez respecter la plage de fonctionnement de l'appareil indiquée dans les données techniques.

• Contrôlez l'humidité relative: celle-ci doit correspondre à la plage indiquée dans les caractéristiques techniques.

• Vérifiez l’humidité relative désirée définie. L'humidité relative de la pièce doit être supérieure de 3 % au minimum à la valeur de consigne. Le cas échéant, réduisez l'humidité relative désirée définie.

• Vérifiez le bon fonctionnement de la pompe à eau de condensation ou tentez de détecter des vibrations ou des bruits inhabituels. Retirez les salissures extérieures (voir chapitre Maintenance).

• Vérifiez si le filtre à air est encrassé. Le cas échéant, nettoyez ou remplacez le filtre à air (voir chapitre Maintenance).

• Contrôlez le condenseur et la pompe à eau de condensation depuis l'extérieur pour détecter d'éventuels encrassements (voir chapitre «Maintenance»). Faites nettoyer l’intérieur encrassé de l’appareil par une entreprise spécialisée ou par la société Trotec. L'appareil est bruyant ou il vibre:

• Vérifiez si le filtre à air est encrassé. Le cas échéant, nettoyez ou remplacez le filtre à air (voir chapitre Maintenance).

• Vérifiez si l’appareil est stable et bien installé en position verticale. L'appareil est très chaud, il est bruyant ou il perd de la puissance:

• Vérifiez si les entrées d'air et le filtre à air sont encrassés. Nettoyez la saleté extérieure.

• Vérifiez l'intérieur de l'appareil et notamment le ventilateur, le carter de ventilateur, l'évaporateur, le condensateur et la pompe à condensat depuis l'extérieur, pour détecter d'éventuels encrassements (voir chapitre Maintenance). Faites nettoyer l'intérieur de l'appareil encrassé par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec. Votre appareil ne fonctionne pas parfaitement, même après la révision? Contactez le service après-vente. Faites réparer l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec. Codes défaut Les messages de défaut suivants peuvent apparaître sur l’affichage segments: DH 105 S / DH 115 S uniquement Code défaut Cause Remède E1 Message de défaut du capteur d'humidité Veillez à ce que l’humidité ambiante corresponde aux caractéristiques techniques lorsque vous mettez en œuvre le déshumidificateur. E2 Message de défaut du capteur dans le circuit du groupe de réfrigération Éteignez l'appareil et contactez le service après- vente. E5 Inversion de phases dans la prise du convertisseur de phases Corrigez le raccordement des phases dans la prise à inverseur de phases comme il est décrit au chapitre «Raccordement secteur».14 FR déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH Entretien Intervalles de maintenance Intervalle de maintenance et d'entretien avant chaque mise en service en cas de besoin au moins toutes les 2 semaines au moins toutes les 4 semaines au moins tous les 6mois au moins une fois par an Vider la pompe à eau de condensation, le bac de récupération de l’eau de condensation ou le déshumidificateur à condensation

Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant X X Nettoyage extérieur X X Contrôle visuel de l'intérieur de l'appareil pour détecter d’éventuels encrassements X X Contrôle de la grille d’aspiration et du filtre à air pour détecter les encrassements ou les corps étrangers, nettoyage ou remplacement le cas échéant x X Remplacement du filtre à air

Contrôle des détériorations éventuelles

Contrôle des vis de fixation X X Test

Protocole de maintenance et d'entretien Type d’appareil: ............................................. Numéro de série: .................................... Intervalle de maintenance et d'entretien

Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant Nettoyage extérieur Contrôle visuel de l'intérieur de l'appareil pour détecter d’éventuels encrassements Contrôle de la grille d'aspiration et du filtre à air pour détecter les encrassements ou les corps étrangers, nettoyer ou remplacer le cas échéant Remplacement du filtre à air Contrôle des détériorations éventuelles Contrôle des vis de fixation Test Remarques

Signature: ........................................FR 15 déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH Avant toute opération de maintenance Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. Avertissement relatif à la tension électrique Tout travail nécessitant l'ouverture de l’appareil est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec. Nettoyage du boîtier Nettoyez le boîtier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. Veillez à ce qu’aucune humidité ne puisse entrer en contact avec les composants électriques. N’utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d’alcool ou les produits abrasifs pour humidifier le chiffon. Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

1. Retirez le filtre à air.

2. Munissez-vous d'une lampe de poche pour éclairer

l'intérieur de l'appareil à travers les ouvertures.

3. Examinez l’intérieur de l’appareil pour détecter d’éventuels

4. Si vous détectez une épaisse couche de poussière, faites

nettoyer l'intérieur de l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.

5. Remettez le filtre à air en place.

Circuit de réfrigérant

• Tout le circuit réfrigérant est un système hermétiquement clos qui ne nécessite pas d'entretien; seules une entreprise spécialisée dans le génie frigorifique et climatique ou l'entreprise Trotec sont autorisées à en effectuer la maintenance et la réparation. Nettoyage du filtre à air Avertissement Veuillez vous assurer que le filtre à air ne soit ni usé ni endommagé. Les coins et les arêtes du filtre à air ne doivent être ni déformés ni arrondis. Avant de remettre le filtre à air en place, veuillez vous assurer que celui- ci est intact et sec! Il est nécessaire de nettoyer le filtre à air dès qu’il est sale. Cela se traduit, par exemple, par une capacité réduite (voir chapitre Défauts et pannes).

1. Retirez le filtre à air de l’appareil.16 FR

déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH

2. Nettoyez le filtre avec un chiffon doux légèrement humide

non pelucheux. Si le filtre est très encrassé, nettoyez-le à l’eau chaude à laquelle vous aurez mélangé un produit de nettoyage neutre.

3. Laissez le filtre sécher complètement. N’insérez pas de

filtre mouillé dans l’appareil!

4. Insérez à nouveau le filtre à air dans l'appareil.

Vidange de l’eau de condensation Videz l’eau de condensation résiduelle contenue dans l'appareil de la manière suivante:

1. Appuyez sur la touche de vidange de l’eau résiduelle(3).

ð La pompe à eau de condensation extrait l’eau résiduelle du bac de récupération de l’eau de condensation. ð Le bac de récupération de l’eau de condensation est complètement vidé lorsque la pompe n’extrait plus aucun liquide.

2. Retirez le tuyau de vidange de l’eau de condensation, ainsi

que le liquide résiduel qui s'y trouve.

3. Faites sécher le tuyau avant de le ranger.FR 17

déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH Annexe technique Caractéristiques techniques Paramètre Valeur Modèle DH 105 S DH 115 S DH 145 SH Capacité de déshumidification à 30°C et 80 % HR 175 l / 24 h 245 l / 24 h 485 l / 24 h Débit d'air 1700 m

Plage de fonctionnement (température) de 5 à 32°C 5°C à 32°C 5°C à 32°C Plage de fonctionnement (humidité relative) 30% à 90 % HR 30% à 90 % HR 30% à 90 % HR Pression côté aspiration 1MPa 1MPa 1MPa Pression côté sortie 2,5MPa 2,5MPa 2,5MPa Raccordement secteur 400V / 50 Hz 400V / 50 Hz 400V / 50 Hz Puissance absorbée, max. 2,82kW 4,9kW 9,8kW Courant nominal 5,5A 9,5A 16,6A Réfrigérant R-407C R-407C R-407C Quantité de réfrigérant 1400g 1950g 3200g Facteur GWP 1774 1774 1774 Équivalent CO

2,48 t 3,55 t 5,68 t Niveau de pression sonore (à une distance de 1 m) 68dB(A) 70dB(A) 68,5dB(A) Dimensions (longueurx largeurx hauteur) 470 x 615 x 1653 mm 470 x 775 x 1635 mm 460 x 1195 x 1730 mm Distance minimale par rapport aux murs et aux objets A: vers le haut: B: vers l’arrière: C: vers les côtés: D: vers l’avant: 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm Poids 124kg 150kg 235kg18 FR déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH Schéma électrique DH 105 S / DH 115 SFR 19 déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH Schéma électrique DH 145 SH20 FR déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH Vue d’ensemble des pièces de rechange DH 105 S / DH 115 S Remarque: Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans la notice d'instructions. No. Spare part No. Spare part No. Spare part 1 frame 13 wire slot 25 coil 2 left upper cover plate 14 cover for slot 26 terminal 3 left lower cover plate 15 water tube 27 AC relay 4 rear upper cover plate 16 wire box 28 circuit board 5 rear lower cover plate 17 250 fan 29 electric box cover 6 cover plate 18 cover 30 ejector pin 7 right upper cover plate 19 evaporator and condenser parts 31 pressure switch 8 right lower cover plate 20 high pressure tube 32 control panel 9 front upper cover plate 21 low pressure tube 33 pressure gauge cover 10 front middle cover plate 22 defrost tray 34 pressure gauge 11 front lower cover plate 23 compressor 12 skids 24 electrical boxFR 21 déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH Vue d’ensemble des pièces de rechange DH 145 SH Remarque: Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans la notice d'instructions. No. Spare part No. Spare part No. Spare part 1 Top Cover 15 Timer Relay 29 Rotary Knob 2 Volute 16 AC Contactor 30 Running Indicator (Green) 3 Blade 17 5-Pose Terminal 31 Warning Indicator (Yellow) 4 Motor 18 Capacitor 32 Temperature Switch 5 Exhaust Pressure Meter 19 Compressor 33 Frame 6 Intake Pressure Meter 20 Base Plate Set 34 3-Way Fluid Intake Tube 7 Rear Plate (Upper) 21 Muffler A (Compressor) 35 Filtering Device 8 Condensate Cover-Plate 22 Muffler B (Compressor) 36 Capillary 9 Heat-Exchanger Set 23 Left Plate (Lower) 37 Water Pan 10 Left & Right Plate (Upper) 24 Lower Front Plate 38 Exhaust Pipe A (Compressor) 11 Rear Plate (Lower) 25 Water Outlet Port 39 Exhaust Pipe B (Compressor) 12 Right Plate (Lower) 26 Air-Intake Grille 40 Relay 13 Electronics Box 27 Upper Front Plate 41 Defrost Timer 14 Phase-Protect Relay 28 Filter22 FR déshumidificateur à condensation DH 105 S / DH 115 S / DH 145 SH Élimination Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l’environnement et la santé des produits dangereux qu’ils sont susceptibles de contenir. L'appareil fonctionne avec un gaz à effet de serre fluoré qui peut être dangereux pour l'environnement et peut contribuer au réchauffement global de la terre s'il pénètre dans l'atmosphère. Vous trouverez des informations supplémentaires sur la plaque signalétique. Évacuez le réfrigérant contenu dans l’appareil de manière appropriée et conformément à la législation nationale en vigueur. Déclaration de conformité Traduction de la déclaration de conformité originale conformément à la directiveCEMachines 2006/42/CE, annexeII, partie1, sectionA Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, conçu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE. Modèle / produit: DH 105 S DH 115 S DH 145 SH Type: déshumidificateur à condensation À partir de l’année modèle:

• 2014/30/UE: 29/03/2014 Normes harmonisées appliquées:

• EN 61000-3-2:2014 Normes et spécifications techniques nationales appliquées:
