PRIME B760MR D4 - Prise murale ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	ASUS
Modèle	PRIME B760MR D4
Format	Micro-ATX (24,4 cm x 21,1 cm)
Socket processeur	LGA1700 (Intel Core 12e, 13e, 14e génération)
Chipset	Intel B760
Mémoire vive	2 x DDR4 DIMM, max 64 Go, Dual Channel, XMP
Slots d'extension	1 x PCIe 4.0 x16, 2 x PCIe 4.0 x1
Stockage	2 x M.2 PCIe 4.0 x4, 4 x SATA 6 Gb/s
USB arrière	4 x USB 5 Gb/s Type-A, 4 x USB 2.0 Type-A
USB interne	1 connecteur USB 5 Gb/s (2 ports), 2 connecteurs USB 2.0 (4 ports)
Audio	Realtek HD Audio 7.1 canaux
Réseau	Realtek 2,5 Gb Ethernet
Graphique intégré	1 x HDMI 2.1 (4K@60Hz)
BIOS	128 Mo UEFI AMI, EZ Flash 3, CrashFree BIOS 3
Alimentation requise	ATX 24 broches + EPS 8 broches
Refroidissement	1x CPU fan, 2x chassis fan (4 broches)
Fonctionnalités spéciales	ASUS 5X Protection III, Aura Sync RGB, Q-Design
Systèmes d'exploitation	Windows 11, Windows 10 (64-bit)
Garantie	Garantie commerciale ASUS (36 mois)

FOIRE AUX QUESTIONS - PRIME B760MR D4 ASUS

Quels processeurs sont compatibles avec la carte mère ASUS PRIME B760MR D4 ?

La carte mère est compatible avec les processeurs Intel Core de 12e, 13e et 14e génération, ainsi que les Pentium Gold et Celeron, au format LGA1700. Consultez la liste officielle sur le site ASUS.

Quel type de mémoire RAM dois-je utiliser ?

La carte mère accepte la mémoire DDR4 non-ECC, unbuffered, jusqu'à 64 Go au total avec deux barrettes. Elle supporte le Dual Channel et la technologie XMP pour l'overclocking.

Puis-je installer plusieurs cartes graphiques ?

Non, un seul slot PCIe 4.0 x16 est disponible pour une carte graphique dédiée. Les deux slots PCIe 4.0 x1 sont destinés à d'autres périphériques.

Combien de disques SSD M.2 puis-je connecter ?

Deux slots M.2 sont présents, tous deux en PCIe 4.0 x4, supportant les formats 2242/2260/2280. Vous pouvez également brancher jusqu'à 4 disques SATA.

Comment mettre à jour le BIOS ?

Utilisez l'utilitaire ASUS EZ Flash 3 intégré au BIOS. Téléchargez le fichier BIOS (.CAP) sur une clé USB formatée en FAT32, puis lancez la mise à jour depuis le menu Tool du BIOS.

Que faire si le BIOS est corrompu ?

La fonction ASUS CrashFree BIOS 3 permet de restaurer le BIOS. Placez un fichier BIOS valide sur une clé USB, branchez-la au PC et redémarrez. La restauration se lance automatiquement.

Quels sont les connecteurs RGB disponibles ?

La carte mère possède trois connecteurs adressables Gen 2 (5V/Data/Ground) pour bandes LED RGB adressables, compatibles avec Aura Sync.

Comment effacer le CMOS ?

Utilisez le cavalier CLRTC sur la carte mère. Éteignez, débranchez, puis court-circuitez les broches 1-2 pendant 5 à 10 secondes. Rebranchez et allumez.

Quelle alimentation est recommandée ?

Il est conseillé d'utiliser une alimentation de qualité d'au moins 500 W, avec un connecteur ATX 24 broches et EPS 8 broches. La puissance dépend des composants installés.

La carte mère supporte-t-elle Windows 11 ?

Oui, la carte mère est compatible avec Windows 11 et Windows 10 64-bit. Assurez-vous d'activer TPM 2.0 et Secure Boot dans le BIOS pour Windows 11.

MODE D'EMPLOI PRIME B760MR D4 ASUS

Copyright © 2024 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcript, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sousquelque forme ouquelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresses de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongee si (1) le produit est reparé, modifié ou alteré, à moins que cette réparation, modification ou alteration ne soit autorisée par écrit par ASUS; ou (2) si le nombre de série du produit est dégrade ou manquant.

ASUS fournit ce manuel "en l'etat" sans garantie d'aucuneXE, explicite ou implicite, y compris, mais non limite aux garanties implicites ou aux conditions de commerciabilité ou d'adequation a un but particulier. En aucun cas ASUS, ses directeurs, ses cadres, ses employes ou ses agents ne peuvent etre tenus responsables des degats indirects, speciaux, accidentels ou consecutifs (y compris les degats pour manque a gagner, pertes de profits, perte de jouissance ou de données, interruption professionnelle ou assimilé), meme si ASUS a ete prevenu de la possiblte de tels degats decouant de tout defaut ou erreur dans le present manuel ou produit.

Les specifications et les informations containues dans ce manuel sont fournies à titre indicatif seulement et sont sujettes à des modifications sans préavis, et ne doivent pas été interprétiées comme un engagement de la part d'ASUS. ASUS n'est enaucun cas responsable d'eventuelles erreurs ou inexactitudes générantes dans ce manuel, y compris les produits et les logiciels qui y sont décrites.

Les noms des produits et des sociétés qui apparaissent dans le present manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction.

Table des matieres

Consignes de sécurité iv
À propos de ce manuel vi
Contenu de la boite VIII
Résumé des caractéristiques de la PRIME B760M-R D4 ix

Chapitre 1: Introduction au produit

1.1 Avant de commencer 1-1
1.2 Schéma de la carte mère 1-2
1.3 Installer le processeur 1-8
1.4 Installer un module de mémoire 1-10

Chapitre 2:BIOS et configurations RAID

2.1 Présentation du BIOS UEFI 2-1
2.2 ASUS EZ Flash 3. 2-2
2.3 ASUS CrashFree BIOS 3 2-3
2.4 Configuration de volumes RAID 2-4

Annexes

Mentions generales.. A-1
Avis concernant le modele sans Wi-Fi A-3
Garantie A-4
Informations de contact ASUS. A-5
Service et assistance A-5
Enregistrer le produit.. A-5

Consignes de sécurité

Sécurité électrique

• Pour éviter tout risque de chocolélectrique, débranchez le cable d'alimentation de la prise électrique avant de toucher au système.
• Lors de l'ajout ou du retrait de composants, vérifie que les cables d'alimentation sont débranchés avant de brancher d'autres cables. Si possible, déconnectez tous les cables d'alimentation du système avant d'y installer un périhérique.
• Avant de connecter ou de déconnecter les cables de la carte mère, vérifie que tous les cables d'alimentation sont bien débranchés.
• Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces apareils risquent d'interr compromise le circuit de terre.
• Vérifiez que votre alimentation fournit une tension électrique adaptée à votre pays. Si vous n'étés pas certain du type de voltage disponible dans votre région/pays, contactez votre fournisseur électrique local.
• Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou votre revendeur.

Sécurité de fonctionnement

• Avant d'installer la carte mère et d'y ajouter des péripériques, lisez attentivement tous les manuels fournis.
• Avant d'utiliser le produit, vérifie que tous les cables sont bien branchés et que les cables d'alimentation ne sont pas endommages. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.
• Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des interfaces de connexion et de la circulation.
• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible devenir humide.
• Placez le produit sur une surface stable.
• Si vous rencontrez des problèmes techniques avec votre produit, contactez un technicien qualifié ou votre revendeur.
• Voitre carte mère doit être utilisée dans un environnement dont la température ambiente est comprise entre 10^ et 35^ .

Informations sur la sécurité des piles bouton

1. Retirez et recyclez ou jetez immédiatement les piles usagées conformément aux réglementations locales et gardez-les hors de portée des enfants. N'incinérez pas et ne jetez pas les piles avec les ordures menagères.
2. En cas d'ingestion ou d'insertion dans une partie du corps, appelez un centre antipoison local pour obtenir des informations sur le traitement. Meme les piles usagées peuvent cause des blessures graves ou la mort.
3. Ce produit utilise des piles CR2032 avec une tension nominale de 3V.
4. N'essayez pas de recharger des piles non rechargeables.
5. Ne forcez pas la décharge, ne la rechargez pas, ne la démontez pas, ne chauffez pas au-dessus de la température nominale spécifiée par le fabricant de la batterie et ne l'incinérez pas. Cela pourrait entrainer des blessures ou des brûlures chimiques causées par l'évacuation, les fuites ou l'explosion.
6. Lors de l'installation des piles, assurez-vous que la polarité (+ et -) est correcte.
7. Ne melangez pas des piles neuves et usages, ou des piles de marques ou de types différents (telles que des piles alcalines, des piles carbone-zinc ou des piles rechargeables).
8. Retirez et recyclez ou jetez immédiatement les piles de l'équipement qui n'a pas été utilisé pendant une période prolongée, conformément aux réglementations locales.
9. Fixez toujours complètement le compartment à piles. Si le compartment à piles ne peut pas être fermé en toute sécurité, arrêtez d'utiliser le produit, retirez les piles et gardez les piles hors de portée des enfants.

AVENTISSEMENT

RISQUE D'INGESTION: Ce produit contient une pile bouton.
- La MORT ou des blessures graves peuvent survenir en cas d'ingestion.
- Une pile bouton avalée peut cause des brûlures chimiques internes en 2 heures.
- GARDEZ les piles neuves et usagées HORS DE PORTÉE des ENFANTS.
- Consultez immédiatement un médecin si vous soupconnez qu'une pile a été avalée ou insérée dans toute partie du corps.

À propos de ce manuel

Ce manuel de l'utilisateur contient les informations dont vous aurez besoin pour installer et configurer la carte mère.

Organisation du manuel

Ce manuel contient les parties suivantes :

• Chapitre 1: Introduction au produit

Ce chapitre déscrit les fonctionnalités de la carte mère et comprend des descriptions pour chaque partie de la carte mère.

• Chapitre 2: BIOS et configurations RAID

Ce chapitre explique comment acceder au BIOS,mettre a jour le BIOS grace a l'utilitaire EZ Flash, ainsi que les configurations RAID.

Où trouver plus d'informations?

Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et des logiciels.

1. Site Web ASUS

Le site web d'ASUS (www.asus.com) contient des informations complètes et à jour sur les produits ASUS et sur les logériels afférents.

1. Documentation optionnelle

Le contenu livre avec votre produit peut inclure de la documentation optionnelle, telle que des cartes de garantie, qui peut avoir ete ajoutee par sua reventeur. Ces documents ne font pas partie du contenu standard.

1. Guide d'installation pour carte mère

Visitez https://www.asus.com/fr/support pour plus d'informations sur le guide d'skeleton de la carte mère.

4. FAQ des pilotes et utilisaires

Visitez https://www.asus.com/fr/support pour plus d'informations sur le téléchargement et l'installation des pilotes et utilisaires de votre carte mère.

5. Guide de configuration RAID

Visitez https://www.asus.com/fr/support pour plus d'informations sur le guide de configuration RAID.

Conventions utilisées dans ce manuel

Pour être sur d'effectuer certaines tâches correctement, veuillez prendre notes des symboles suivants.

ATTENTION: Ces informations vous permettront d'éviter d'endommager les composants ou de vous blesser lors de la réalisation d'une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien.

REMARQUE: Astuces et informations pratiques pour vous aider à mener une tâche à bien.

Contenu de la boîte

Vérifiez la présence des éléments suivants dans l'emballage de votre carte mère.

Carte mère	1 x Carte mère PRIME B760M-R D4
Câbles 2 x Câbles SATA 6 Gb/s
Divers	1 x Cache E/S
	2 x Chevilles M.2
Documentation	1 x Guide de démarrage rapide

• Si l'un des éléments ci-dessus est endommagé ou manquant, veuillez contacter votre revendeur.
• Les éléments non repertoriés dans la liste du contenu de la boite ci-dessus sont vendus séparément et ne sont pas fournis avec votre carte mère.

Résumé des caractéristiques de la PRIME B760M-R D4

Proesseur	Socket LGA1700 pour processeurs Intel® Core™ de 14e et 13e génération, Intel® Core™ de 12e génération, Pentium® Gold et Celeron® * Prise en charge des technologies Intel® Turbo Boost 2.0 et Intel® Turbo Boost Max 3.0** * Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs compatibles avec cette carte mère. ** La prise en charge de la technologie Intel® Turbo Max 3.0 varie en fonction du modèle de processeur utilisé.
Chipset	Chipset Intel® B760
Mémoire	2 x Slots DIMM pour un maximum de 64 Go de mémoire DDR4 (Non-ECC, unbuffered)* Architecture mémoire Dual-Channel (bi-canal) Compatible avec la technologie Intel® Extreme Memory Profile (XMP) * Le type de mémoire, la fréquence de fonctionnement et le nombre de modules DRAM pris en charge dépendant du type de processeur et de la configuration de la mémoire. Pour plus d'informations, consultez l'onglet Processeur/Mémoire de la page d'information du produit ou visitez https://www.asus.com/fr/support/.
Unité graphique	1 x Port HDMI™ ** * Les caractéristiques de l'unité graphique varie en fonction du modulo de processeur utilisé. Consultez le site www.intel.com pour obtenir des mises à jour. ** Prend en charge la résolution 4K@60Hz comme définis dans les specifications HDMI™ 2.1.
Slots d'extension	Processeurs Intel® Core™ (14e / 13e / 12e génération) - 1 x Slot PCIe 4.0 x16 Chipset Intel® B760 - 2 x Slots PCIe 4.0 x 1 * Afin de garantir la compatibilité de l'apparil installé, veuillez consulter https://www.asus.com/fr/support/ pour obtenir la liste des pérophériques pris en charge.
Stockage	2 x Slots M.2 et 4 x Ports SATA 6 Gb/s* Processeurs Intel® Core™ (14e / 13e / 12e génération) - Slot M.2_1 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x4) Chipset Intel® B760 - Slot M.2_2 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x4) - 4 x Connecteurs SATA 6.0 Gb/s * Prise en charge des configurations RAID 0/1/5/10 avec Intel® Rapid Storage Technology.
Ethernet	1 x Contrôleur Ethernet Realtek 2.5Gb ASUS LANGUAGE
USB	USB sur panneau E/S arrêté (8 ports au total) 4 x Ports USB 5 Gb/s (4 x Type-A) 4 x Ports USB 2.0 (4 x Type-A)* USB en façade (6 ports au total) 1 x Connecteur USB 5 Gb/s (pour 2 ports USB 5 Gb/s supplémentaires) 2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires) * Les ports USB_E1, USB_E2, USB_E3 et USB_E4 partagent leur bande passante.
Audio	CODEC HD Audio Realtek® 7.1 Surround* - Prise en charge de la détention et de la réaffectation (en façade uniquement) des prises audio ainsi que de la multidiffusion des flux audio - Prend en charge jusqu'à 24 bits / 192 kHz Fonctionnalités Audio - Blindage audio - Condensateurs audio de haute qualité - Circuit imprimé audio dédié * Pour utiliser la sortie audio Surround 7.1, veuillez utiliser un châssis doté d'un module HD Audio sur le panneau avant.

(continue à la page suivante)

Résumé des caractéristiques de la PRIME B760M-R D4

Interfaces de connexion arrières	4 x Ports USB 5 Gb/s (4 x Type-A) 4 x Ports USB 2.0 (4 x Type-A) 1 x Port HDMI® 1 x Port Ethernet Realtek 2.5Gb 3 x Prises audio
Interfaces de connexion internes	Ventilateurs et refroidissement 1 x Connecteur pour ventilateur du processeur à 4 broches 2 x Connecteurs pour ventilateur du châssis à 4 broches Alimentation 1 x Connecteur d'alimentation principale (24 broches) 1 x Connecteur d'alimentation 12V (8 broches) Stockage 2 x Slots M.2 (M Key) 4 x Connecteurs SATA 6.0 Gb/s USB 1 x Connecteur USB 5 Gb/s (pour 2 ports USB 5 Gb/s supplémentaires) 2 x Connecteurs USB 2.0 (pour 4 ports USB 2.0 supplémentaires) Divers 3 x Connecteurs adressables Gen 2 1 x Cavalier Clear CMOS 1 x Connecteur pour port série (COM) 1 x Connecteur pour port audio en façade (F=AUDIO) 1 x Port de sortie S/PDIF 1 x Connecteur pour haut-parleurs 1 x Connecteur SPI TPM (14-1 broches) 1 x Connecteur panneau système (10-1 broches)
Fonctionnalités spéciales	ASUS 5X PROTECTION III - DIGI+ VRM - LANGuard - Protection contre les surtensions - SafeSlot Core - Interface E/S arrêté en acier inoxydable ASUS Q-Design - Q-DIMM - Q-LED Core - Q-Slot ASUS EZ DIY - ProCool Solution de dissipation thermique ASUS - Dissipateur thermique VRM Aura Sync - Connecteurs Gen 2 adressables

(continue à la page suivante)

Résumé des caractéristiques de la PRIME B760M-R D4

Fonctionnalités logicielles	Logiciels ASUS exclusifs : Armoury Crate - Aura Sync - Fan Xpert 2+ - Éco. d'énergie - Suppression de bruit par IA bidirectionnelle Al Suite 3 - DIGI+ VRM - PC Cleaner ASUS CPU-Z Norton 360 Deluxe (essay gratuite de 60 jours) WinRAR (essay gratuite de 40 jours) BIOS UEFI ASUS EZ DIY - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS (EZ Mode)
BIOS	Mémoire Flash de 128 Mo, BIOS UEFI AMI
Nom de fichier du BIOS (.CAP)	PRIME B760M-R D4 : PB760MR4.CAP
Gérabilité réseau	WOL par PME, PXE
Système d'exploitation	Windows® 11 Windows® 10 (64 bits)
Format	Format Micro-ATX 24,4 cm x 21,1 cm

Les caractéristiques sont sujettes à modifications sans préavis. Visitez le site internet d'ASUS pour consulter la dernière liste des caractéristiques de cette carte mère.

Introduction au produit

1

1.1 Avant de commencer

Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modifier les paramètres.

• Débranche le cable d'alimentation de la prise murale avant de toucher les composants.
• Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol ( comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.
  Tenez les composants par les coins pour éviter de toucher les circuits imprimés.
• Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine.
• Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation est étéeinte et que le cable d'alimentation est bien débranché. Le non-respect de cette précaution peut endommager la carte mère, les périhériques et/ou les composants.

• Les définitions des broches dans ce chapitre sont fournies à titre indicatif uniquement. Les noms de broche dépendent de l'emplacement du connecteur/cavalier.
• Les illustrations de ce chapitre sont fournies à titre indicatif uniquement.

1.2 Schéma de la carte mère

1.2.1 Contenu du schéma

1. Socket du processeur

La carte mère est équipée d'un socket LGA1700 conçu pour les processeurs Intel® Core™ de 14e et 13e génération et les processeurs Intel® Core™, Pentium® Gold et Celeron® de 12e génération.

Pour plus de détails, consultez la section Installer le processeur.

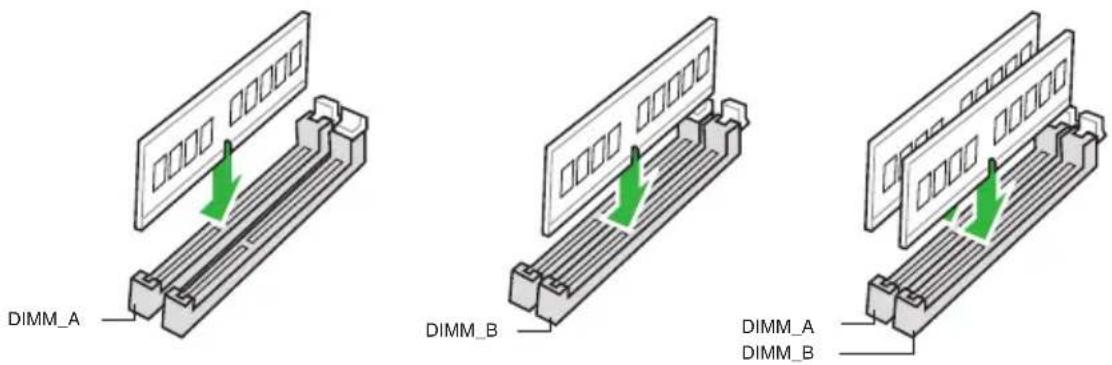

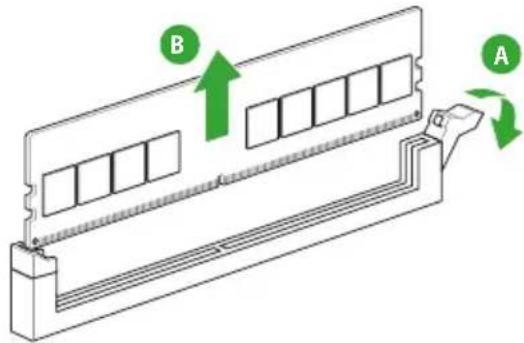

2. Slots mémoire (DIMM)

La carte mère est équipée de slots DIMM réservés à l'installation de modules de mémoire DDR4.

Pour plus de détails, consultez la section Installer un module de mémoire.

3. Slots d'extension

Cette carte mère prend en charge une carte graphique PCIe x16, deux cartes réseau ou cartes SCSI PCIe x1, et toute autre carte conforme aux caractéristiques PCI Express.

4. Connecteurs pour ventilateurs

Les connecteurs pour ventilateurs vous permettent de connecter des ventilateurs afin de refroidir le système.

5. Connecteurs d'alimentation

Les connecteurs d'alimentation vous permettent de connecter la carte mère à une source d'alimentation. Les prises d'alimentation ont été conçues pour être insérées dans un seul sens. Trouvez la bonne orientation et appuyez fermement jusqu'à ce que les fiches soient totalment insérées.

Assurez-vous de connecter la prise 8 broches.

Une alimentation plus puissant est recommendée lors de l'utilisation d'un système équipé de plusieurs péripériques. Le système pourrait开发商 instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate.

6. Slots M.2 (M Key)

Les slots M.2 vous permettent d'installer des périhériques M.2, tels que des SSD M.2.

• Proceseurs Intel® Core™ (14e/13e/12e génération)

Slot M.2_1 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x4)

• Chipset Intel® B760

Slot M.2_2 pour lecteurs M Key 2242/2260/2280 (Mode PCIe 4.0 x4)

• Prise en charge des configurations RAID 0/1/5/10 avec Intel® Rapid Storage Technology.

7. Ports SATA 6Gb/s

Les portes SATA 6Gb/s permettent de connecter des périhériques SATA, tels que des lecteurs optiques ou disques durs, par un cable SATA.

8. Connecteur USB 5 Gb/s

Ce connecteur est dédié à la connexion de ports USB 5 Gb/s supplémentaires. Le connecteur USB 5 Gb/s fournit des vitesses de transfert jusqu'à 5 Gb/s.

9. Connecteurs USB 2.0

Les connexeurs sont dédiés à la connexion de ports USB 2.0 supplémentaires. Le connecteur USB 2.0 fournit des vitesses de transfert jusqu'à 480 Mb/s.

Ne connectez pas de cable 1394 aux ports USB. Cela pourrait endomager la carte mère!

10. Connecteurs Gen 2 adressables

Ces connecteurs sont dédiés aux bandes LED RGB WS2812B individuellement adressables ou aux bandes LED WS2812B.

ADD_GEN2

Avant d'instructor ou de désinstaller un composant, assurez-vous que l'alimentation est eteinte et que le cable d'alimentation est bien debranché. Le non-respect de cette precaution peut endommager la carte mere, les périhériques et/ou les composants.

• Le connecteur adressable prend en charge les bandes LED RGB adressables WS2812B (5V/Données/Terre), avec une puissance maximale de 5V/3A (15W) et un maximum de 500 LED combinées.
  L'éclairage et les couleurs réels varient en fonction de la bande LED.
• Si votre bande LED ne s'allume pas, vérifie que la bande LED RGB adressable est connectée dans le bon sens, et que le connecteur 5V est aligné avec l'en-tête 5V de la carte mère.
• La bande LED RGB adressable ne s'allume qu'une fois le système démarré.

CLRTC

11. Cavalier d'effacement de mémoire CMOS (Clear CMOS)

Le cavalier Clear CMOS permet de réinitialiser l'Horloge à temps réel (RTC) dans le CMOS, qui contient la date, l'heure, les mots de passer et les paramètres du système.

Pour effacer la mémoire RTC :

1. Éteignez l'ordinateur et débranchez le cordon d'alimentation.
2. Court-circuitez les broches 1-2 à l'aide d'un objet métallique ou d'un capuchon de cavalier pendant 5 à 10 secondes.
3. Branchez le cordon d'alimentation et démarrez l'ordinateur.
4. Maintenez la touche du clavier enfoncée lors du démarrage et entrez dans le BIOS pour saisir à nouveau les données.

Ne court-circuitez jamais les broches, sauf en cas d'effacement de la mémoire RTC RAM. Un court-circuit ou le placement d'un cavalier empêchera le démarrage du système!

Si les instructions ci-dessus ne permettent pas d'effacer la mémoire RTC, retirez la pilebouton embarquée et court-circuitez à nouveau les deux broches pour effacer les données de la RAM RTC CMOS. Puis, réinstallé la pile.

12. Connecteur pour port série (COM)

Le port série (COM) vous permet de connecter un module de port série. Connectez le cable du module de port série à ce connecteur, puis installez le module sur un slot libre à l'arrière du chassin.

COM

13. Connecteur pour port audio en façade

Ce connecteur est dédié au module E/S audio disponible en façade de certains boitiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le cable du module E/S audio en façade à ce connecteur.

F AUDIO

14. Port de sortie S/PDIF

Le port de sortie S/PDIF vous permet de connecter un module S/PDIF (Sony/ Philips Digital Interface).

SPDIF_OUT

15. Connecteur pour haut-parleur

Ce connecteur à 4 broches est dédié au petit haut-parleur d'alerte du boitier. Ce petit haut-parleur vous permet d'entendre les bips d'alerte système.

SPEAKER

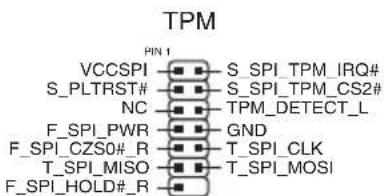

16. Connecteur SPI TPM

Ce connecteur intègre un système TPM (Trusted Platform Module) avec une interface SPI (Serial Peripheral Interface), permettant le stockage sécurisé de vos clés de cryptage, certificates numériques, mots de passé et données. Un système TPM aide aussi à accroître la sécurité d'un réseau, protégger les identités numériques et garantir l'intégrité de la plateforme.

17. Connecteur panneau système

Le connecteur panneau système prend en charges plusieurs fonctions relatives au chassis.

- Connecteur pour LED d'alimentation système (+PWR_LED-)

Ce connecteur à 2 broches vous permet de connecter la LED d'alimentation système. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en voille.

- LED d'activité du périhérique de stockage (+HDD_LED-)

Ce connecteur à 2 broches vous permet de connecter la LED d'activité du périhérique de stockage. LED d'activité du périhérique de stockage

s'allume ou clignote lorsque des données sont lues ou écrites sur le support de stockage.

- Bouton d'alimentation/arrêt piloté (PWR_BTN)

Ce connecteur 3-1 broches est réservé au bouton d'alimentation du système. Appuyez sur le bouton d'alimentation pour démarrer le système, ou pour lemettre en veille ou mode soft-off (selon les paramètres du système d'exploitation).

- Connecteur pour bouton de réinitialisation (RESET)

Ce connecteur à 2 broches permet de brancher le bouton de réinitialisation du chassin.

Appuyez sur ce bouton pour redémarrer le système.

1.2.2 Connecteurs arrirées

Connecteurs arrirées

1. Port Ethernet Realtek 2.5Gb*

2. Prises audio**

3. Port HDMI™

4. USB 2.0 sur les ports E1, E2, E3 et E4

5. USB 5 Gb/s (bleu) Type-A sur les ports 3, 4, 9 et 10

• et **: Reportez-vous aux tableaux ci-dessous pour plus de détails sur les portes réseau et audio.

Ne branchez vos peripheriques que sur des ports dont le débit de transmission de données est compatible. Par exemple, connectez vos appareils USB 5 Gb/s aux ports USB 5 Gb/s afin d'obtenir deailles performances avec vos appareils.

* Indications de la LED du port Ethernet Realtek 2.5Gb

LED ACT/LIEN		LED Vitesse
État Description		État Description
Éteint Pas de lien		Éteint	Pas de lien
Vert Lien établi		Vert	Connexion 2,5 Gb/s
Clignotant	Activité de donnéesées	Orange	Connexion 1 Gb/s / 100 Mb/s / 10 Mb/s

** Configurations audio 2, 4, 5.1 et 7.1 canaux

Port 2 canaux 4 canaux 5.1 canaux 7.1 canaux
Arrière
LINE IN -		Sortie haut- parleurs arrirées	Sortie haut- parleurs arrirées	Sortie haut- parleurs arrirées
SORTIE AUDIO	Sortie haut- parleurs avants	Sortie haut- parleurs avants	Sortie haut- parleurs avants	Sortie haut- parleurs avants
ENTRÉE MICRO -	-		Haut-parleur central/Caisson de basse	Haut-parleur central/Caisson de basse
Avant
CASQUE (vert)	---			Sortie haut- parleurs latéraux
ENTRÉEMICRO (rose)	-----

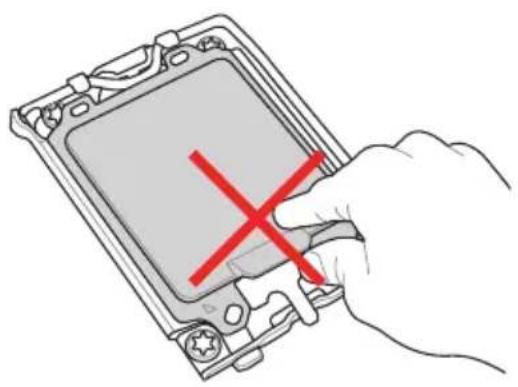

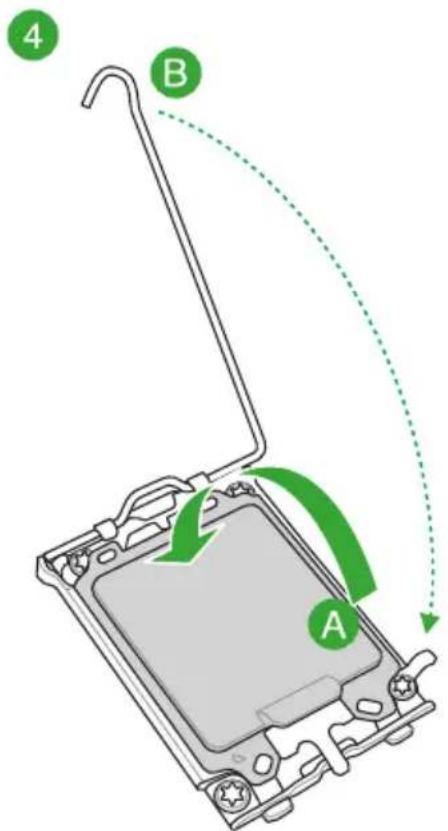

1.3 Installer le processeur

• Assurez-vous d'installer un processeur conçu pour le socket LGA1700. NE PAS installer de processeur conçu pour un socket LGA1155, LGA1156, LGA1151 ou LGA1200 sur un socket LGA1700.
• Le processeur ne peut être installé que dans un seul sens. NE PAS forcer sur le processeur pour le faire entre dans le socket afin d'eviter de plier les broches du socket et/ou d'endommager le processeur.
  Assurez-vous que tous les cables sont débranchés lors de l'installation du processeur.
  Lors de l'achat de la carte mère, vérifie que le couvercle PnP est bien placé sur l'interface de connexion du processeur et que les broches de ce dernier ne sont pas piées. Contactez immédiatement votre revendeur si le couvercle PnP est manquant ou si vous constazé des dommages sur le couvercle PnP, sur l'interface de connexion, sur les broches ou sur les composants de la carte mère. ASUS prendra en charge les frais de réparation si le dommage a été causé par le transport/transit du produit.

Installez un dissipateur thermique ou un kit de refroidissement AIO après avoir installé le processeur. Rêférez-vous à la section Guide d'installation de la carte mère sur le site d'assistance ASUS, ou au manuel de l'utilisateur du dissipateur thermique / kit de refroidissement AIO pour consulter les étapes d'installation.

Soyez prudent lorsque vous soulevez le levier, assurez-vous de le maintainir lorsque vous le libéré de son emplacement. Si vous relâchez le levier immidiatement après l'avoir libéré de son emplacement, il peut revenir en arrêt et endommager votre carte mère.

1.4 Installer un module de mémoire

L'illustration ci-dessous indique l'emplacement des slots DIMM DDR4:

Un module mémoire DDR4 s'encoche différément d'un module DDR3 / DDR2 / DDR. NE PAS installer de module de mémoire DDR3, DDR2 ou DDR sur les slots DIMM destinés aux modules DDR4.

Configurations mémoire recommendées

• Vous pouvez installer des modules de mémoire de tailles variables sur les différents canaux. Le système se chargea de mapper la taille totale du canal de plus petite taille pour les configurations Dual-Channel (Bi-Canal). Tout excédent de mémoire du canal le plus grand est alors mapped pour fonctionner en Single-Channel (Canal unique).
• La fréquence de fonctionnement par défaut de la mémoire peut varier en fonction de son SPD. Par défaut, certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant.
• Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale ou en overclocking.
• Installez toujours des modules de mémoire dotés de la même latence CAS. Pour une compatibilité optime, il est recommendé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations.
• Visitez le site web d'ASUS pour la dernière liste des fabricants de modules de mémoire compatibles avec cette carte mère.

Installer un module de mémoire

1

2

3

Retrait de la barrette de mémoire (DIMM)

BIOS et configurations RAID

Pour plus de détails sur le BIOS et les configurations RAID, consultez la section "Manuel et Documentation" de l'onglet "Support" de la page d'information du produit, ou visitez https://www.asus.com/fr/support.

2.1 Présentation du BIOS UEFI

Le BIOS (Basic Input and Output System) stocke divers paramétres matériels du système tels que la configuration des péripériques de stockage, les paramétres d'overclocking, les paramétres de gestion de l'alimentation et la configuration des péripériques de démarrage nécessaires à l'initialisation du système dans le CMOS de la carte mère. De manière générale, les paramétres par défaut du BIOS convennent à la plupart des utilisations de l'ordinateur pour assurer des performances optimes. Il est recommendé de ne pas modifier les paramétres par défaut du BIOS, sauf dans les cas suivants:

• Un message d'erreur apparait au démarrage du système et requiert l'accès au BIOS.
• Un composant installé nécessite un réglage spécifique ou une mise à jour du BIOS.

Une mauvaise utilisation du BIOS peut entrainer une stabilité du système ou un échec de démarrage. Il est fortement recommendé de ne modifier les paramètres du BIOS qu'avec l'aide d'un technicien qualifié.

Les réglages et les options du BIOS peuvent varier selon les versions du BIOS. Consultez la dernière version du BIOS pour les réglages et les options.

Acceder au BIOS au démarrage du système

Pour acceder au BIOS au démarrage du système, appuyez sur ou lors du POST (Power-On Self Test). Si vous n'appuyez pas sur ni sur , le POST continue ses tests.

• Si le système devient instable après avoir modifié un ou plusieurs paramétres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche .
• Si le système ne démarre pas après la modification d'un ou plusieurs paramètres du BIOS, essayez d'effacer la mémoire CMOS pour restaurer les options de configuration par défaut de la carte mère.
• Le BIOS ne prend pas en charge les périphériques Bluetooth.

L'écran de menu BIOS

Le programme de configuration du BIOS possède deux interfaces de configuration : EZ Mode (Mode EZ) et Advanced Mode (Mode avancé). Vous pouvez changer de mode à partir de Setup Mode (Mode de configuration) dans le menu Boot (Démarrage) ou en appuyant sur la touche .

2.2 ASUS EZ Flash 3

ASUS EZ Flash 3 you permit de mettre a jour le BIOS sans avoir a passer par un utilitaire Windows®.

Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche .

PourmettreàjourleBIOS:

• Cette fonction est compatible avec les périphériques de stockage Flash au format FAT 32/16 et n'utilisant qu'une seule partition.

• NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS! Cela pourrait provoquer un échéac de démarrage du système!

• Insérez le périphérique de stockage USB contenant le fisquier BIOS sur l'un des ports USB de votre ordinateur.

• Accédez à l'interface Advanced Mode (Mode avancé) du BIOS. Allez dans le menu Tool (Outils), Sélectionnéz l'élement ASUS EZ Flash 3 Utility puis appuyez sur .
• Appuyez sur la touche directionnelle gauche pour selectionner le champ Drive (Lecteur).
• Utilisez les touches directionnelles haut/bas du clavier pour selectionner le support de stockage contenant le fichier BIOS, puis appuyez sur .
• Appuyez sur la touche directionnelle droite pour selectionner le champ Folder (Dossier).
• Utilisez les touches directionnelles haut/bas du clavier pour localiser le fichier BIOS, puis appuyez sur pour lancer le processus de mise à jour du BIOS. Redémarrez le système une fois la mise à jour terminée.

2.3 ASUS CrashFree BIOS 3

ASUS CrashFree BIOS 3 est un outil de récapération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez partager à jour un BIOS corrompu en utilisant un périphérique de stockage USB contenant le fichier BIOS à jour.

Restaurer le BIOS

1. Telechargez la dernière version du BIOS de votre carte mère en vous rendant sur https://www.asus.com/fr/support/.
2. Renommez le fichier en utilisant l'une des méthodes suivantes :

Lancez l'application BIOSRenamer.exe pour renomer automatique le fichier.
- Renommez manuellement le fichier avec le nom de fichier BIOS spécifique dans la section Résumé des caractéristiques.
- Renommez manuellement le fichier en asus.cap.

1. Copiez le fjichier renommé sur votre périphérique de stockage USB.
2. Allumez l'ordinateur.
3. Insérez le périphérique de stockage USB contenant le fichier BIOS sur l'un des ports USB de votre ordinateur.
4. L'utilitaire vérifiera automatiquement la presence du fichier BIOS sur l'un de ces supports. Une fois trouve, l'utilitaire commencera alors a mettre a jour le fichier BIOS corrompu.
5. Une fois la mise à jour terminée, vous devrez ré-acceder au BIOS pour reconfigurer vos réglages. Toutefois, il est recommandé d'appuyer sur <F5> pour rétabir les valeurs par défaut du BIOS afin de garantir une meilleure compatibilité et stabilité du système.

NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS! Cela pourrait provoquer un éché de démarrage du système!

2.4 Configuration de volumes RAID

La carte mère prend en charge les configurations RAID.

Définitions RAID

RAID 0 (Data striping) optimise deux disques durs identiques pour生存 et écrire des données dans des piles parallètes entrelacées. Deux disques durs accomplissant la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d'un disque dur unique, améliorant ainsi de manière significative l'accès aux données et au stockage. L'utilisation de deux disques durs neufs et identiques est nécessaire pour cette configuration.

RAID 1 (Data mirroring) fait une copie à l'identique des données d'un disque vers un second disque. Si un disque est défailleant, le logiciel de gestion d'ensemble RAID redistribige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l'autre disque. Cette configuration RAID offre une bonne protection des données, et augmente la tolérance aux pannes de l'ensemble du système. Utilisez deux nouveaux disques pour cette configuration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant.

RAID 5 répartit en bandes les données et les informations de parité entre 5 disques durs ou plus. Les avantages de la configuration RAID 5 incluent deailles performances des disques durs, la tolérance aux pannes, et des capacités de stockage plus importantes. La configuration RAID 5 convient particulièrement aux processus de transaction, aux applications de bases de données professionnelles, à la planification des ressources de l'entreprise, et autres systèmes internes. À utiliser avec au moins trois disques identiques.

RAID 10 est une combinaison de data striping et data mirroring sans parité à calculer et écrire. Avec un volume RAID 10, vous bénéficiaz des avantages combinés des configurations RAID 0 et RAID 1. Utilisez quatre nouveaux disques pour cette configuration, ou un disque existant et trois nouveaux disques.

Annexes

Mentions générales Informations de conformité FCC

Numéro de fax / [phone] / [phone]

telephone:

Cet apparéil est conforme à l'aléna 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) cet apparéil ne doit pas créé d'interférences nuisibles, et (2) cet apparéil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaïte de l' apparéil.

Cet apparéil a été testé et déclaré conforme aux limites relatives aux apparèils numériques de classe B, en accord avec la Section 15 de la légération de la Commission Fédérale des Communications (FCC). Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet apparéil génére, utilise et peut émettre de l'énergie de radiofrequence et, s'il n'est pas installé et utilisé en accord avec les instructions, peut creer des interférences nuisibles aux communications radio. Cependant, il n'y a pas de garantie que des interférences ne survientron pas dans une installation particulière. Si cet apparéil créé des interférences nuisibles à la réception de la radio ou de la télévision (il est possible de le déterminer en éteignant puis en rallumant l' apparéil), l'utilisateur est encouraged à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes:

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance de séparation entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise secteur d'un circuit différent de celui auquel le récepteur est branché.
• Consulter le revendeur ou un technician radio/TV qualifié pour obtenir de l'aide.

Note sur l'exposition aux fréquences radio

Cet apparéil doit être installé et utilisé en accord avec les instructions fournies et les antennes utilisées pour cet émetteur doivent être installées à au moins 20 cm de distance de toute personne et ne pas été situées pres de ou utilisées conjointement avec une autre antennée ou un autre émetteur. Les instructions d'installation de l'antenne ainsi que les conditions de fonctionnement de l'émetteur doivent être fournies aux utilisateurs et aux installateurs pour satisfaire aux normes en matière d'exposition aux fréquences radio.

Avis de marque déposée HDMI

Le terme HDMI (High-Definition Multimedia Interface) et le logo HDMI sont des marques commerciales ou marques déposées par HDMI Licensing Administrator, Inc

Déclaration de conformité aux normes environnementales

ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.

Consultez le site https://esq.asus.com/Compliance.htm pour plus d'informations sur les normes auxquelles les produits ASUS sont conformes

UE REACH et Article 33

En accord avec le cadre reglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publiions la liste des substances chimiques containues dans nos produits sur le site ASUS REACH: https://esg.asus.com/en/REACH.htm.

UE RoHS

Cet apparéil est conforme à la directive UE RoHS. Pour plus de détails, consultez : https://esg.asus.com/en/Compliance.htm.

Services de reprise et de recyclage

Les programmes de recyclage et de reprise d'ASUS découlement de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://esg.asus.com/en/Takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays.

Ne jetez PAS ce produit avec les déchets menagers. Ce produit a été concu pour permettre une réutilisation et un recyclage appropriés des pieces. Le symbole représentant une belle barrée d'une croix indique que le produit (équipement électrique etlectronique) ne doit pas être jeté avec les déchets menagers. Consultez les réglementations locales pour la mise au rebut des produits électroniques.

Ne jetez PAS la batterie avec les déchets menagers. Le symbole représentant une belle barre indique que la batterie ne doit pas etre jetee avec les déchets menagers.

Informations sur le tri et le recyclage en France

Points de collecte sur www.quefairedemesdeschets.fr
Privilégiez la réparation ou le don de votre apparcell!

Avis concernant le modele sans Wi-Fi

Déclaration de conformité d'Innovation, Sciences et Développement économique du Canada (ISED)

Le present apparéil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux apparéils radio exempls de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet apparéil ne doit pas créé d'interférences et (2) cet apparéil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l' apparéil.

La bande 5150-5250 MHz est réservée uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux. CAN ICES-003(B)/NMB-003(B)

Déclaration simplifiée de conformité de l'UE

ASUSTek Computer Inc. déclare par la présente que cet apparéil est conforme aux critères essentiels et autres clauses pertinentes de la directive 2014/53/EU. La déclaration de conformité de l'UE peut être téléchargeée à partir du site internet suivant : https://www.asus.com/support/

Garantie

Garantie ASUS

• ASUS fournit une garantie commerciale en tant que garantie volonteire du fabricant.
• ASUS se réserve le droit d'interpréter et de clarifier les informations relatives à la garantie commerciale ASUS.
• Cette garantie commerciale ASUS est fournie independamment et parallèlement à la garantie légale, elle n' affecte ou ne limite d'aucune façon les droits acquis par la garantie légale.

Pour plus d'informations sur la garantie, consultez le site: https://www.asus.com/fr/support/.

Informations de contact ASUS

ASUSTeK COMPUTER INC.

ASUS COMPUTER GmbH (Allemagne et Autrique)

Adresse:Harkortstrasse 21-23,40880 Ratingen,Allemagne

ASUSTeK (UK) LIMITED

Adresse: 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, Angleterre, Royaume-Uni

Visitez notre site multilingue d'assistance en ligne sur https://www.asus.com/fr/support.

Enregistrer le produit

Connectez-vous et enregistrez votre apparéil pour obtenir un meilleur support technique.
