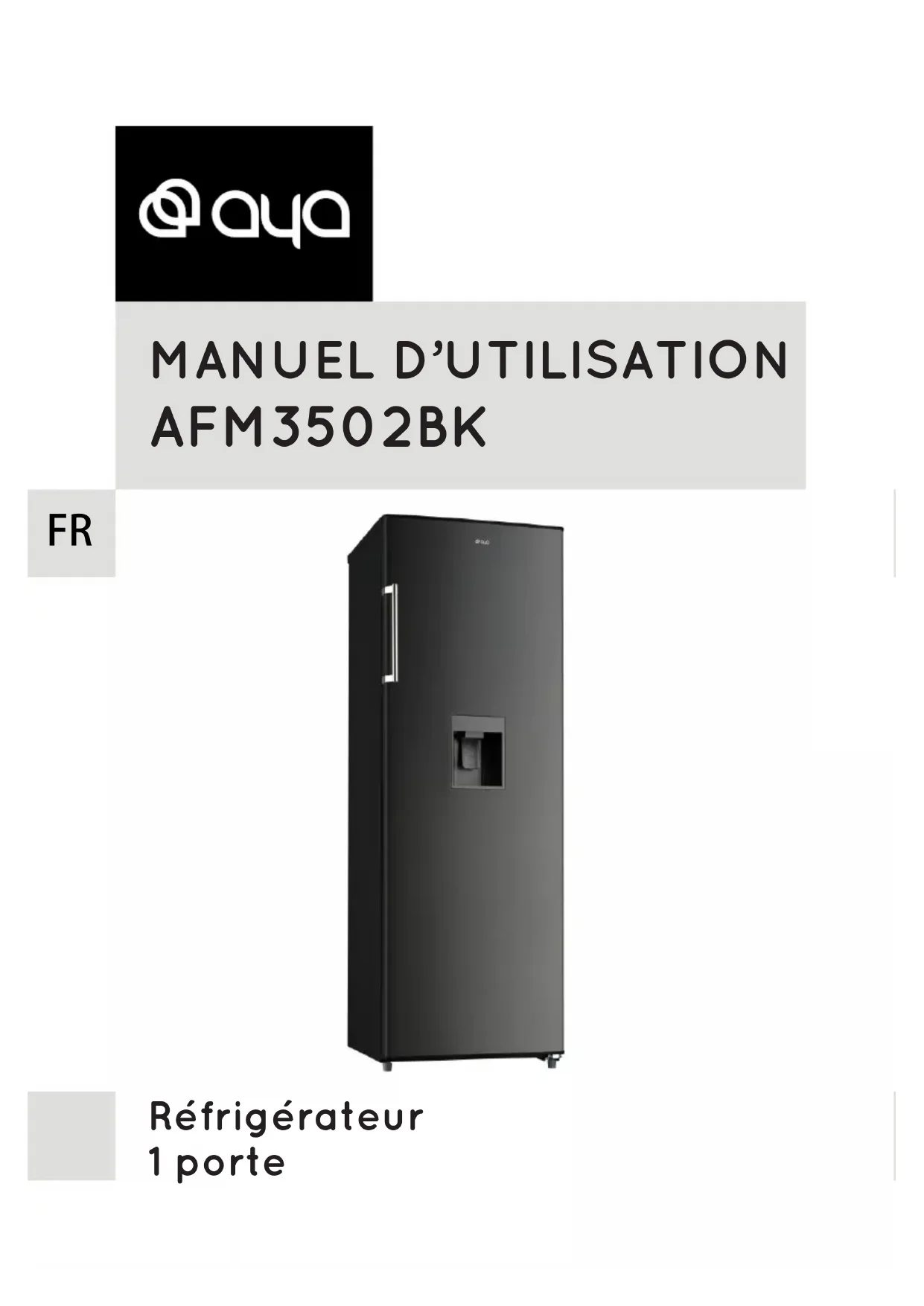

MODE D'EMPLOI AFM3502BK AYA

AFM3502BK Réfrigérateur

MANUEL D’UTILISATION

1 porteTABLE DES MATIERES Consignes de sécurité importantes Description de l'appareil Transport et mise en route Installation Test Contrôle de la température Stockage des aliments Dégivrage Entretien et maintenance Inversion du sens d'ouverture de la porte

Dépannage Spécifications techniques

Zone la plus froide du réfrigérateur Première utilisation Conseils et astuces pratiques

CET APPAREIL EST DESTINE A UN USAGE DOMESTIQUE UNIQUEMENT! Veuillez lire attentivement toutes les instructions avant la première utilisation et conservez-les pour une référence ultérieure. Cet avertissement ne s'applique qu'au marché EUROPEEN! Lorsque vous utilisez un appareil électrique, les précautions de sécurité de base doivent toujours être respectées, y compris ce qui suit:

1. Cet appareil peut être utilisé par des enfants à partir

de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants,sans surveillance. -1-2. Les enfants âgés de 3 à 8 ans sont autorisés à placer et enlever des articles des appareils de réfrigération.

3. Si le câble d'alimentation est endommagé, il doit être

remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

4. AVERTISSEMENT: Maintenir dégagées les

ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.

5. AVERTISSEMENT: Ne pas utiliser de dispositifs

mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.

6. AVERTISSEMENT: Ne pas endommager le circuit de

7. AVERTISSEMENT: Ne pas utiliser d'appareils

électriques à l'intérieur du compartiment de stockage des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.

8. Ne pas stocker dans cet appareil des substances

explosives telles que des aérosols contenant des gaz propulseurs inflammables.

9. Cet appareil est destiné à être utilisé dans des

applications domestiques et similaires telles que: - Les coins cuisines réservés au personnel des ma gas ins, bur eau x et autre s env iro nne ments professionnels; - Les fermes et l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel; - Les environnements de type chambres d'hôtes; - La restauration et autres applications similaires hormis la vente au détail.

10. Placer l'appareil contre un mur avec une distance

n'excédant pas 75 mm et plus de 50 mm. -2-11. AVERTISSEMENT: Lors du positionnement de l'appareil, s'assurer que le cordon d'alimentation n'est pas coincé ni endommagé.

12. AVERTISSEMENT: Ne pas placer des prises de

courant mobiles et multiples ni de blocs d'alimentations électriques portables à l'arrière de l'appareil.

13. Pour éviter la contamination des aliments, veuillez

respecter les instructions suivantes: - L'ouverture prolongée de la porte peut entraîner une augmentation importante de la température dans les compartiments de l'appareil. - Nettoyez régulièrement les surfaces pouvant entrer en contact avec des aliments et les systèmes de vidange accessibles. - Nettoyez les réservoirs d'eau s'ils n'ont pas été utilisés pendant 48h; rincez le système raccordé à une alimentation en eau si l'eau n'a pas été tirée pendant 5 jours. - Conservez la viande et le poisson crus dans des récipients appropriés au réfrigérateur, de manière à ce qu'ils ne soient pas mis en contact avec d'autres aliments ni ne s'égouttent dessus. - Les compartiments pour aliments surgelés à deux étoiles conviennent au stockage des aliments pré- congelés, au stockage ou à la fabrication de crème glacée et à la fabrication de glaçons. - Les compartiments à une, deux et trois étoiles ne conviennent pas pour la congélation d'aliments frais. - Si l'appareil de réfrigération reste vide pendant de longues périodes, éteignez, décongelez, nettoyez, séchez et laissez la porte ouverte pour éviter la formation de moisissure dans l'appareil.

14. Débranchez l'appareil de la prise de courant lors de

non-utilisation, avant d'installer ou de démonter les pièces, avant tout nettoyage. -3-15. Veillez à bien insérer la fiche dans la prise de courant lorsque vous branchez l'appareil.

16. Insérez la fiche dans la prise unique ayant une mise à

17. N'utilisez jamais l'appareil dans un endroit où des

matières combustibles et inflammables sont conservées.

18. Pour les raisons de sécurité, assurez-vous de réparer

ou remplacer les pièces dans un agent de service agréé.

19. Le moteur doit être lubrifié en permanence et ne

nécessite aucun huile.

20. L'appareil doit être placé de façon à ce que la prise

de courant soit facilement accessible.

21. Référez-vous à la réglementation locale concernant

l'élimination de l'appareil, car il contient du gaz inflammable. Avant de jeter votre appareil usé, assurez- vous de retirer les portes pour éviter que les enfants ne soient coincés.

22. Assurez-vous que l'appareil soit débranché avant de

23. Pour nettoyer cet appareil, utilisez un chiffon humide

ou bien un produit de nettoyage pour les vitres. N'employez jamais de détergent abrasif ou de dissolvant.

24. Il est recommandé de ne pas utiliser ce réfrigérateur

avec une rallonge électrique.

25. Ne pas placer de boisson ou plat chaud dans

26. Refermez la porte après utilisation afin d'éviter

ll'augmentation importante de température.

27. Ne pas placer l'appareil à proximité d'une source de

chaleur ou directement à la lumière du soleil.

28. L'appareil doit être placé sur une surface plane et

29. Ne pas poser d'objet lourd sur le réfrigérateur et ne

pas le mouiller. -4-30. Pour éviter tout risque d'électrocution, n'utilisez jamais cet appareil avec les mains humides, en vous tenant sur une surface humide ou dans l'eau.

31. Cet appareil ne doit pas être utilisé à l'extérieur et ne

doit pas être exposé à la pluie.

32. Ne jamais tirer sur le câble d'alimentation pour

débrancher l'appareil. Saisissez la fiche et tirez-la de la prise de courant.

33. Gardez le câble d'alimentation éloigné des surfaces

34. Avant de brancher l'appareil, assurez-vous que la

tension de la prise secteur à votre domicile correspond à celle montrée sur la plaque signalétique de l'appareil.

35. Branchez votre réfrigérateur dans une prise de

courant indépendante et utilisez un fil de terre pour assurer la sécurité.

36. Quand le dégivrage a été effectué, ou quand le

réfrigérateur cesse d'être utilisé, nettoyez l'appareil pour empêcher la propagation d'odeur.

37. Dégivrez le compartiment de congélation au moins

une fois par mois, car un surplus de givre peut affecter la réfrigération.

38. En cas d'une coupure d'électricité, rebranchez

l'appareil à l'alimentation électrique après 5 minutes afin d'éviter d'endommager le compresseur.

39. Il convient de surveiller les enfants pour s'assurer

qu'ils ne jouent pas avec l'appareil.

40. Les appareils ne sont pas destinés à être mis en

fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.

41. L'appareil est équipé d'une prise de terre pour vous

protéger d'éventuels risques électriques et doit être branché sur un socle de prise de courant comportant un contact de terre. -5-42. Il est recommandé d'examiner régulièrement le câble d'alimentation pour déceler tout signe de détérioration éventuelle, et l'appareil ne doit pas être utilisé si le câble est endommagé.

43. En ce qui concerne les informations pour remplacer

les lampes d'éclairage de l'appareil, référez-vous au paragraphe «ENTRETIEN ET MAINTENANCE» de la notice.

44. En ce qui concerne les informations pour l'installation,

la manipulation, l'entretien et la mise au rebut de l'appareil, référez-vous au paragraphe « » « » « E N T R E T I E N E T MAINTENANCE» «DEPANNAGE»de la notice.

45. Mise au rebut de l'appareil: Pour éviter toute

nuisance envers l'environnement ou la santé humaine causée par la mise au rebut non contrôlée de déchets électriques, recyclez l'appareil de façon responsable pour promouvoir la réutilisation des ressources matérielles. La mise au rebut doit être faite de façon sûre dans des points de collecte publique prévus à cet effet. Les anciens réfrigérateurs peuvent contenir des CFC qui détruisent la couche d'ozone; contactez le centre de traitement des déchets le plus près de chez vous pour plus de détails sur les procédures correctes de mise au rebut.

TRANSPORT ET MISE EN

R O U T E I N S T A L L A T I O N 4 6 . A V E R T I S S E M E N T ! R i s q u e d'incendie/matières inflammables. Maintenir votre appareil éloigné de toute source de flamme durant l'installation, l'entretien et l'utilisation.

-6-ENLEVEMENT DES APPAREILS MENAGERS USAGES

La directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact s u r la s a n t é humaine et l'environnement. Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de la collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur appareil. Le fabriquant et le revendeur ne peuvent pas être tenus responsable de tout accident ou dommage causé par une utilisation impropre de l'appareil, ou si les instructions données dans le présent manuel n'ont pas été respectées.

-7-DESCRIPTION DE L'APPAREIL

Remarque: Les étagères en verre et le bac à légumes peuvent être retirés et insérés pour le nettoyage et le stockage des aliments en fonction de l'appareil.

4. Clayette du réfrigérateur

5. Clayettes pour les vins

6. Couvercle du bac à

légumes et fruits Couvercle supérieur

7. Bac à légumes et fruits

10.Petits balconnets 11.Réservoir d'eau

Lors du transport de cet appareil, prenez-le par la base et inclinez doucement l’appareil jusqu’à 45° maximum. Ne soulevez pas l’appareil par la poignée de la porte. Ne mettez pas l’appareil dans une position totalement horizontale ou à l’envers. Poussez le réfrigérateur sur les pieds à roulettes afin de le déplacer. INSTALLATION Cet appareil frigorifique n'est pas conçu pour être utilisé comme appareil encastrable. Installez le réfrigérateur sur une surface plane et stable afin d'éviter le bruit et les vibrations éventuels de l'appareil. N'installez pas l'appareil près d'une source de chaleur, ni en plein soleil, ni près d'appareils électroménagers produisant de la chaleur (four, gazinière...). Choisissez un endroit sec et bien aéré. N'installez pas l'appareil dans une atmosphère corrosive. Le réfrigérateur doit être placé de façon à ce que la prise de courant soit facilement accessible. Pour améliorer l'efficacité du système de refroidissement et économiser de l'énergie, il est indispensable de bien aérer l'appareil pour dissiper la chaleur. Pour cette raison,il faut faire en sorte que l'espace libre autour du réfrigérateur soit suffisant. L'appareil est fourni avec deux entretoises en plastique. Après l'installation de ces entretoises, l'appareil ne peut pas être poussé contre le mur pour assurer une ventilation adéquate. Insérez les entretoises dans les ouvertures correspondantes à l'arrière de l'appareil, puis vissez fermement les entretoises. Placez l'appareil contre un mur dont la distance libre ne dépasse pas 75 mm et est supérieure de plus de 50 mm. -9-PREMIERE UTILISATION Avant d'utiliser le réfrigérateur, retirez tous les matériaux d'emballage et protections dans le réfrigérateur. Ajustez les pieds réglables et nettoyez l'intérieur et l'extérieur du réfrigérateur avec de l'eau et une solution détergente douce. Rincez soigneusement et séchez avec un chiffon doux.Ne démarrez pas le réfrigérateur immédiatement après l'installation. Vous devez attendre 2-6 heures avant de mettre l'appareil sous tension lors de sa première mise en marche. Afin d'éviter tout accident, ne couvrez pas le cordon d'alimentation.Avant de brancher l'appareil, assurez-vous que la tension de la prise secteur à votre domicile corresponde à celle indiquée sur la plaque signalétique. Lorsque le réfrigérateur est installé pour la première fois,laissez-le se stabiliser à la température normale de fonctionnement pendant 2-3 heures avant de le remplir avec des aliments frais ou surgelés. Si le fonctionnement de l'appareil est interrompu, attendez 5 minutes avant de le redémarrer. 30cm 50-75mm 30cm -10-Nettoyez tous les éléments du réfrigérateur avec de l’eau et une solution détergente douce. Rincez soigneusement et séchez avec un chiffon doux.

nettoyées uniquement avec un chiffon sec. Placez le bouton de contrôle de la température sur la position

», allumez l’appareil. Le compresseur et la lumière intérieure s’allument. Fermez

la température dans le réfrigérateur descend de façon significative, cela montre que

réfrigération fonctionne correctement. Lorsque

réfrigérateur fonctionne depuis

température s’ajuste au réglage effectué à condition

porte ouverte trop longtemps. Si les étapes ci-dessus ont été effectuées avec succès, les opérations de mise en place sont terminées,

réfrigérateur fonctionne normalement. TEST

CONTROLE DE LA TEMPERATURE

Les températures du compartiment réfrigérateur et du compartiment de congélation sont contrôlées par le contrôleur de température installé sur la paroi intérieure du compartiment réfrigérateur. Tournez le bouton de réglage de la température de droite à gauche pour régler la température à l’intérieur du réfrigérateur. La graduation sur le bouton de réglage de la température ne correspond pas à des degrés. La position « 0 » indique la position d’arrêt et la position « 7 » indique la température la plus basse. Vous pouvez choisir la position en fonction de vos besoins. Pour un usage normal de votre réfrigérateur, placez le bouton de réglage sur la position « 3-4 ».

-11-STOCKAGE DES ALIMENTS

Remarque: la température aura un impact sur la durée de conservation des aliments. Réglez la température si nécessaire. Plus chaud accélérera la détérioration des aliments et plus froid les aliments congelés seront mauvais. Donc de la nourriture à gaspiller. Votre appareil est équipé des accessoires comme indiqué dans la section « DESCRIPTION DE L'APPAREIL », veuillez à stocker vos produits alimentaires en suivant des instructions ci- dessous. Les étagères en verre et le bac à légumes peuvent être retirés pour stocker des aliments si nécessaire. Remarque: Les aliments ne doivent pas toucher directement toutes les surfaces à l'intérieur de l'appareil. Il doit être emballé séparément dans une feuille d'aluminium ou dans une feuille de cellophane ou dans des boîtes en plastique étanches. Conservation des aliments dans le compartiment du réfrigérateur Le compartiment du réfrigérateur permet de prolonger la durée de conservation des denrées périssables. Aliments frais pour des résultats optimaux:

• Rangez les aliments qui sont très frais et de bonne qualité.

• Veillez à ce que les aliments soient bien emballés ou couverts avant d'être stockés. Cela permettra d'éviter que les aliments se déshydratent, que leur couleur se détériore ou qu'ils perdent leur goût et aidera à maintenir leur fraîcheur. Cela permettra également d'empêcher le transfert d'odeurs. Les légumes et les fruits n'ont pas besoin d'être emballés s'ils sont stockés dans le bac à légumes du réfrigérateur.

• Veillez à ce que les aliments ayant une odeur forte soient emballés ou recouverts et soient rangés à l'écart des aliments tels que le beurre, le lait et la crème qui peuvent être gâtés par les odeurs fortes. -12-· Faites refroidir les aliments chauds avant de les mettre au réfrigérateur. Produits laitiers et œufs

• La plupart des aliments laitiers préemballés comportent une « date de péremption / date limite de consommation / à utiliser de préférence avant » imprimée sur leur emballage. Rangez-les dans le compartiment du réfrigérateur et respectez la date recommandée.

• Le beurre peut être gâté par les aliments ayant une odeur forte, il est donc préférable de le conserver dans une boîte hermétique.

• Les œufs peuvent être stockés dans le compartiment du réfrigérateur. Viande rouge

• Placez la viande rouge fraîche sur une assiette et recouvrez-la avec du papier paraffiné, du film plastique ou du papier aluminium.

• Rangez les viandes cuites et crues dans des assiettes séparées. Cela permettra d'éviter que les jus coulants de la viande crue contaminent les viandes cuites. Volaille

• Les volailles entières fraîches doivent être rincées à l'intérieur et à l'extérieur à l'eau courante froide, puis séchées et placées sur une assiette. Couvrez-les ensuite avec du film plastique ou du papier d'aluminium.

• Les morceaux de volaille doivent aussi être stockés de cette manière. Les volailles entières ne doivent jamais être farcies pendant leur stockage, mais uniquement juste avant d'être cuites, sinon cela peut provoquer une intoxication alimentaire. Poissons et fruits de mer

• Les poissons entiers et les filets de poisson doivent être consommés le jour de leur achat. Jusqu'à la consommation, réfrigérez-les dans une assiette couverte de film plastique, -13-de papier sulfurisé ou de papier d'aluminium.

• Si vous les entreposez une nuit ou plus, veillez à acheter du poisson très frais. Les poissons entiers doivent être rincés à l'eau froide pour enlever les écailles et les saletés, puis asséchés avec des serviettes en papier. Placez le poisson entier ou les filets dans un sac en plastique scellé.

• Veillez à ce que les crustacés restent froids en permanence. Consommez-les dans un délai de 1 à 2 jours. Aliments precuits et restes cuisines

• Ils doivent être conservés dans des récipients adaptés et couverts afin que les aliments ne se dessèchent pas.

• Gardez-les 1 ou 2 jours seulement.

• Réchauffez les restes une seule fois; chauffez-les jusqu'à ce que de la vapeur chaude soit émise. Bac à legumes

• Le bac à légumes est l'endroit optimal de conservation des fruits et légumes frais.

• Veillez à ne pas stocker les aliments suivants à des températures inférieures à 7 °C pendant de longues périodes: Agrumes, melons, aubergines, ananas, papayes, courgettes, fruits de la passion, concombres, poivrons, tomates.

• Des changements indésirables se produisent à basse température comme l'amollissement de leur chair, un brunissement et/ou une décomposition accélérée.

• Ne réfrigérez pas les avocats (sauf s'ils sont mûrs), les bananes et les mangues. Cet appareil frigorifique n'est pas adapté à la congélation de denrées alimentaires. -14-DEGIVRAGE Le réfrigérateur se dégivre de manière entièrement automatique. Lorsque l'unité de réfrigération fonctionne, des perles de condensation ou du givre se forment à l'arrière du réfrigérateur. Ce phénomène est normal. Il n'est pas nécessaire d'essuyer la condensation ou le givre. Le panneau arrière se dégivre automatiquement. L'eau de condensation s'écoule dans le canal de condensation et est amenée vers l'unité de réfrigération, d'où elle s'évapore. Remarque: Gardez le canal de condensation et l'orifice d'évacuation propres, de sorte que l'eau de condensation puisse s'écouler. Aliment Emplacement Le beurre, le fromage Casier supérieur de porte Les oeufs Casier de porte Les fruits, les légumes, la salade Bac à légumes et fruits La viande, les saucisses, le fromage et le lait Zone inférieure (tablette inférieure / couvercle du bac à légumes Les produits laitiers, les conserves, les boîtes Rayon supérieur ou casier de porte Les boissons, bouteilles et, tubes Casier de porte

-15-CONSEILS ET ASTUCES PRATIQUES

Conseils pour économiser de l'énergie Nous vous recommandons de suivre les instructions présentées ci-dessous pour économiser de l'énergie.

• Dans la mesure du possible, évitez de laisser la porte ouverte trop longtemps pour conserver de l'énergie.

• Assurez-vous que l'appareil ne soit pas situé à proximité de sources de chaleur (lumière directe du soleil, four ou cuisinière électrique,etc.)

• Ne réglez pas l'appareil sur une température plus basse que nécessaire.

• Ne placez pas d'aliments chauds ni de liquides en évaporation au sein de l'appareil.

• Installez l'appareil dans une pièce sèche et bien ventilée. Veuillez vous référer au chapitre « Installation de votre nouvel appareil ».

• La « DESCRIPTION DE L'APPAREIL » montre la bonne combinaison pour les tiroirs, le bac à légumes et les étagères, ne réglez pas la combinaison car elle est conçue pour être la configuration la plus économe en énergie. Conseils pour la réfrigération d'aliments frais

• Ne placez pas d'aliments encore chauds directement au réfrigérateur ou au congélateur. Ils feront augmenter la température interne de telle sorte que le compresseur devra fonctionner plus et consommer plus d'énergie.

• Couvrez ou emballez vos aliments, particulièrement s'ils ont un goût fort.

• Placez la nourriture de telle sorte que l'air puisse circuler librement. Conseils pour la réfrigération d'aliments

• Viande (tous types) : A emballer sous polyéthylène et à placer sur la clayette en verre au-dessus du bac à légumes. Vérifiez les périodes de conservation et les dates limites de consommation suggérées par les fabricants. -16-· Aliments cuisinés, plats froids, etc. : Ils doivent être ouverts et peuvent être placés sur n'importe quelle clayette.

• Fruits et légumes : Ils doivent être stockés dans le bac prévu à cet effet.

• Beurre et fromage : Ils doivent être emballés hermétiquement avec du papier aluminium ou un film plastique.

• Bouteilles de lait : Ils doivent être fermées et conservées dans les compartiments de la porte. Eteindre votre appareil Si l'appareil doit être éteint pendant une longue période, il faut prendre les précautions suivantes pour éviter l'apparition de moisissures.

1. Retirez toute nourriture.

2. Débranchez l'alimentation électrique.

3. Nettoyez et séchez soigneusement l'intérieur de l'appareil.

4. Assurez-vous que les portes soient maintenues légèrement

ouvertes pour permettre à l'air de circuler.

-17-ENTRETIEN ET MAINTENANCE

Pour des raisons d'hygiène, l'appareil (y compris les accessoires intérieurs et extérieurs) doit être nettoyé régulièrement au moins tous les deux mois.

AVERTISSEMENT: L'appareil ne doit pas être branché sur le

secteur pendant que vous le nettoyez. Risque d'électrocution ! Avant de nettoyer, éteignez l'appareil et débranchez l'alimentation électrique. Nettoyage extérieur

• Pour qu'il conserve son aspect, votre appareil doit être nettoyé régulièrement.

• Essuyez le panneau numérique et le panneau d'affichage avec un chiffon doux et propre.

• Pulvérisez l'eau sur le chiffon plutôt que de pulvériser directement sur la surface de l'appareil. Cela aide à assurer une bonne répartition du liquide sur la surface.

• Nettoyez les portes, les poignées, et la surface de l'armoire avec un produit de nettoyage neutre, puis essuyez avec un chiffon doux. Attention!

• N'utilisez pas d'objets tranchants car ils sont susceptibles de rayer la surface.

• N'utilisez pas de diluant, de détergent pour voiture, de clorox, de nettoyants abrasifs ni de solvants organiques tels que du Benzène. Ils peuvent abîmer la surface de l'appareil et présentent un risque d'incendie. Nettoyage intérieur Il faut nettoyer l'intérieur de l'appareil régulièrement. Il sera plus facile de le nettoyer s'il contient peu de nourriture. Essuyez les parois intérieures du réfrigérateur avec une solution au bicarbonate de soude faiblement concentrée, puis rincez à l'eau tiède avec une éponge ou un chiffon essoré. -18-Essuyez jusqu'à ce que tout soit sec avant de remettre les clayettes et bacs en place. Séchez soigneusement toutes les surfaces et toutes les parties amovibles. Attention!

• N'utilisez pas d'objets pointus pour retirer le gel du congélateur. Attendez que l'intérieur soit complètement sec avant de rebrancher l'appareil sur le secteur et de le rallumer. Nettoyage des joints d'étanchéité des portes Prenez soin de garder les joints propres. Les aliments ou boissons renversées peuvent rendre les joints collants et affecter l'ouverture la porte. Lavez les joints avec un produit de nettoyage neutre et un peu d'eau tiède. Rincez et séchez soigneusement après le nettoyage. Attention!

• L'appareil ne doit être rallumé qu'après que les joints soient entièrement secs. Remplacement de la lumière Si la lumière intérieure ne fonctionne pas, contactez votre revendeur ou un centre de service après-vente pour remplacer l'ampoule. Ne jamais remplacer l'ampoule par vous-même.

INVERSION DU SENS D'OUVERTURE DE LA PORTE Le côté d'ouverture de la porte peut être inversé. Procédez comme suit :

1. Dévissez les deux vis (8) qui retiennent la charnière

inférieure (sur le côté droit) au cadre. Retirez la charnière inférieure (5);

2. Dévissez les quatre vis (1) qui retiennent le couvercle

3. Dévissez les trois vis (4) qui sont insérées dans la

charnière supérieure de droite (3);-20-

4. Dévissez l'écrou de la goupille de la charnière supérieure

de droite(2). Remettez la goupille de la droite charnière supérieure (2) dans la charnière supérieure de gauche (11);

5. Retirez la charnière supérieure de droite(3) et placez-

la sur une surface afin d'éviter de la rayer;

6. Dévissez le pied avant gauche (9) et transférez-le sur

7. Mettez la porte en place, en vous assurant que la porte

soit fixée sur la goupille de la charnière supérieure de gauche (11);

8. Avant de placer la charnière inférieure (5), retirez le

boulon (6) et inversez la direction de la charnière inférieure(5). Puis installez la charnière inférieure (5) sur le côté droit du cadre inférieur avec les deux vis (8);

9. Insérez le boulon (6) dans la charnière inférieure (5);

10. Lorsque vous tenez la porte en position fermée,

attachez la charnière inférieure (5) sur le côté gauche du cadre inférieur avec deux vis (8). Ne pas serrer les deux vis (8) à moins que la partie supérieure de la porte soit à la même hauteur du dessus du comptoir.

Figure 1 Figure 2-21- Figure 1: Vue de la position des composants avant l'inversion du sens d'ouverture de la porte. Figure 2: Vue de la position des composants après l'inversion du sens d'ouverture de la porte. Installation des poignées Ce réfrigérateur est équipé de poignées extérieures, qui sont dans le sachet. Suivez les instructions ci-dessous pour les installer.

1. Retirez les deux vis (12) en utilisant un tournevis cruciforme.

2. Sortez la poignée (13) et fixez-la avec les deux vis (12).

3. Couvrez les deux vis (12) avec deux capuchons (14), qui sont

dans le petit sachet avec la poignée. Figure 1: Vue de face sans poignée Figure 2: Vue éclatée de l'installation de la poignée Figure 3: Vue de face avec poignée Figure 1 Figure 2 Figure 3

13DISTRIBUTEUR D'EAU Le distributeur d'eau permet l'accès à l'eau glacée sans avoir à ouvrir la porte du réfrigérateur. Vous réduisez le nombre d'ouvertures de la porte. Ainsi, moins d'air froid s'échappera du réfrigérateur, et moins l'électricité sera gaspillée. Levier Plaque d'égouttage Bac de récupération Capuchon I Capuchon II Réservoir d'eau Poignée fixe Dispositif d'écluse Remplissage du réservoir d'eau

• Ouvrez le capuchon II du réservoir d'eau.

• Remplissez avec de l'eau potable et pure. .

• Ne pas dépasser la quantité maximale du remplissage. La capacité du réservoir d'eau est de 2.0L.

• Fermez le capuchon II. Remarques: Remplissez uniquement le réservoir d'eau potable. Les boissons telles que le jus de fruit, les boissons gazeuses et l'alcool ne peuvent pas être utilisés dans le distributeur d'eau. Si ces types de liquides sont utilisés, le distributeur d'eau pourrait être en panne, causant des dommages irréparables. Certains ingrédients chimiques et les additifs de boisson peuvent aussi endommager le matériel du réservoir d'eau. La garantie ne couvre pas de telles éventualités. Utilisation du distributeur d'eau

• Poussez le levier du distributeur d'eau avec votre tasse.

• Relâchez le levier, l'eau ne goutte plus du distributeur.

• Vous pouvez contrôler le débit du flux en exerçant une pression mesurée sur le levier.

• Une pression complète = gros débit d'eau -22-· Une légère pression = petit dépit d'eau

• Lorsque le niveau d'eau dans votre tasse/verre augmente, relâchez doucement le levier pour éviter tout débordement. Remarques: Poussez le levier avec une tasse rigide. Si vous utilisez un gobelet en plastique, pressez le levier avec vos doigts derrière la tasse. Nettoyage du réservoir d'eau

• Retirez le réservoir d'eau en tirant sur la poignée fixe.

• Retirez la capuchon I. Nettoyez le réservoir avec de l'eau tiède et propre.

• Réinstallez le réservoir d'eau et repoussez la poignée fixe.

• Pour éviter une fuite possible, assurez-vous que toutes les pièces soient retirées pour le nettoyage et soient reontées correctement dans leurs emplacements d'origine. Remarques: Le réservoir d'eau et les composants du distributeur ne peuvent pas être lavés dans le lave-vaisselle. Bac de récupération

• L'eau qui goutte du distributeur d'eau pendant l'utilisation s'accumule dans le bac de récupération.

• Retirez la plaque d'égouttage. Essuyez la plaque et le bac de récupération avec un tissu propre et sec.

• Remettez la plaque en place.

-23-ZONE LA PLUS FROIDE DU REFRIGERATEUR

Le symbole ci-dessous indique l'emplacement de la zone la plus froide de votre réfrigérateur. Cette zone est délimitée en bas par le bac à légumes et fruits en verre et en haut par le symbole ou bien par la clayette positionnée à la même hauteur. Afin de garantir les températures dans la zone la plus froide, veillez à ne pas modifier le positionnement de cette clayette. Installation de l'indicateur de température Pour vous aider à bien régler votre réfrigérateur, celui-ci est équipé d'un indicateur de température qui permettra de contrôler la température moyenne dans la zone la plus froide.

AVERTISSEMENT: Cet indicateur est prévu pour fonctionner

uniquement avec votre réfrigérateur, veillez à ne pas l'utiliser dans un autre réfrigérateur (en effet, la zone la plus froide n'est pas identique), ou pour une autre utilisation. Vérification de la température dans la zone la plus froide Une fois l'installation de l'indicateur de température réalisée, vous pourrez vérifier régulièrement que la température de la zone la plus froide est correcte, et, le cas échéant, ajuster le thermostat en conséquence comme indiqué précedemment.

-24-Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que dans l'indicateur de température apparaisse « OK ». Si « OK » n'apparaît pas, la température moyenne de la zone est trop élevée. Réglez le thermostat sur une position supérieure. A chaque modification du thermostat, attendez la stabilisation de la température à l’intérieur de l’appareil avant de procéder si nécessaire, à un nouveau réglage.Ne modifiez la position du thermostat que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification. REMARQUES: Après chargement de l’appareil avec des denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte, il est normal que l’inscription « OK » n’apparaisse pas dans l’indicateur de température. Attendez au moins 12 heures avant de réajuster le thermostat. -25-SPECIFICATIONS TECHNIQUES

Garde-manger non Stockage du vin non Cave non Denrées alimentaires fraîches oui

Appareil de stockage du vin: oui Paramètres généraux du produit: Valeur non Largeur Profondeur Réglage hiver non Type de compartiment Volume du compartiment (dm

ou l) Paramètres et valeurs de compartiment

Classe d’efficacité énergétique Classe d’émission de bruit acoustique dans l’air Fiche d’information produit Nom du fournisseur ou marque commerciale: AYA Adresse du fournisseur: BUT INTERNATIONAL, 1 AVENUE SPINOZA 77184 EMERAINVILLE, FRANCE Référence du modèle: AFM3502BK Type d’appareil de réfrigération: Appareil à faible niveau de bruit: à pose librenon Hauteur Dimensions hors tout (millimètres) Type de construction: Autre appareil de réfrigération: Valeur

ou l) Paramètre Classe climatique: Température ambiante maximale(°C) à laquelle l’appareil de réfrigération est adapté IEE Paramètres des compartiments: tempérée/subtropicale

Consommation d’énergie annuelle (kWh/an) Température ambiante minimale (°C) à laquelle l’appareil de réfrigération est adapté

Émissions de bruit acoustique dans l’air [dB(A) re 1 pW]

Pouvoir de congélation spécifique (kg/24 h) Mode de dégivrage (dégivrage automatique = A, dégivrage manuel = M)

Réglage de température recommandé pour un stockage optimisé des denrées alimentaires (°C) Ces réglages ne doivent pas être en contradiction avec les conditions de stockage prévues à l’annexe IV, tableau 3 — M-27- Denrées hautement périssables non Sans étoile ou fabrication de glace non 1 étoile non 2 étoiles non 3 étoiles non 4 étoiles non Zone 2 étoiles non Compartiment à température variable non Type de compartiment Paramètres et valeurs de compartiment Volume du compartiment (dm

ou l) Réglage de température recommandé pour un stockage optimisé des denrées alimentaires (°C) Ces réglages ne doivent pas être en contradiction avec les conditions de stockage prévues à l’annexe IV, tableau 3 Pouvoir de congélation spécifique (kg/24 h) Mode de dégivrage (dégivrage automatique = A, dégivrage manuel = M) Type de source lumineuse Classe d’efficacité énergétique LED N/A Durée minimale de la garantie offerte par le fabricant: 2 ans Informations supplémentaires: N/A Dispositif de congélation rapide

Lien internet vers le site web du fabricant où se trouvent les informations visées au point 4 a) de l’annexe du règlement (UE) 2019/2019 de la Commission: www.but.fr

— — — —-28- Réf rence: Tension nominale: Courant nominal: Fréquence nominale: Classe climatique: Gaz réfrigérant: Classe de protection contre choc électrique: Mousse d’isolation:

CYCLOPENTANE Classe climatique : - Tempéré étendu (SN): «cet appareil frigorifique est destiné à être utilisé à des températures ambiantes comprises entre 10 °C et 32 °C»; - Tempéré (N): «cet appareil frigorifique est destiné à être utilisé à des températures ambiantes comprises entre 16°C et 32 °C»; - Subtropical (ST): «cet appareil frigorifique est destiné à être utilisé à des températures ambiantes comprises entre 16°C et 38 °C»； - Tropical(T): «cet appareil frigorifique est destiné à être utilisé à des températures ambiantes comprises entre 16 °C et 43°C»; Remarque: Plus d'informations sur les données, veuillez scanner le code QR sur l'étiquette énergétique.DEPANNAGE Symptôme Cause Solution L’appareil ne f o n c t i o n n e pas Pas d’alimentation A s s u r e z - v o u s q u e l’appareil est bien branché et que la prise murale fonctionne bien (en y branchant un autre appareil par exemple) Un fusible a sauté Remplacez le fusible L ’ a p p a r e i l fait beaucoup de bruit L’appareil n’est pas parallèle au sol, l’appareil touche le mur ou les accessoires intérieurs du réfrigérateur sont mal placés Stabiliser la base du réfrigérateur en réglant la position des pieds, éloignez l’appareil du mur, placer c o r r e c t e m e n t l e s accessoires intérieurs du réfrigérateur. L ’ a p p a r e i l n’atteint pas

température désirée La porte est ouverte trop souvent ou a été laissée ouverte longtemps Fermez la porte et ne l’ouvrez pas trop fréquemment Le réfrigérateur est trop proche du mur Eloignez l’appareil du mur pour favoriser la ventilation Le réfrigérateur est trop plein Enlever des aliments de l’appareil -29-Symptôme Cause Solution L ’ a p p a r e i l n’atteint pas

température désirée La température est mal réglée Tourner la molette de réglage de température sur « 3 » ou plus L ’ a p p a r e i l déga ge de mauvaises odeurs Des al imen ts ont périmés à l’intérieur du réfrigérateur Jeter les aliments périmés et emballez les autres L’intérieur de l’appareil à besoin d’être nettoyé Nettoyer l’intérieur de l’appareil Si votre appareil montre d’autres symptômes que ceux décrit ci- dessus, veuillez appeler le service après vente du magasin revendeur. Les symptômes suivants ne sont pas des pannes:

• Le bruit du liquide réfrigérant qui circule dans les tuyaux peut être entendu, cela est normal.

• L’humidité sur la surface extérieur de l’appareil durant les saisons humides n’est pas un problème du à l’appareil, il suffit de passer un chiffon doux et sec sur les surfaces.

• Le compresseur et le condenseur peuvent chauffer davantage durant les périodes de forte chaleur.

• Le cadre de la porte est un peu chaud, cela signifie que le condenseur fonctionne pour évacuer l’humidité de l’air. -30-Attention：

• Conformément à l'Article L. 217 du code de la consommation, votre produit bénéficie d'une garantie légale de conformité de 2 ans.

• Durée de disponibilité des pièces détachées de dépannage: 5 ans.

• Pour contacter notre Service Après-Vente, avant de vous déplacer à votre magasin BUT, appelez le 09 78 97 97 97, Du Lundi au Samedi de 08h00 à 20h00 (Prix d'un appel local). -31-EN AFM3502BK 1 door USER GUIDE fridgeTABLE OF CONTENTS Important safety instructions Structure illustration Transport and handing Test Temperature control
