MODE D'EMPLOI T0053220699N Weller

Avant la mise en service de la station, lisez attentivement son mode d'emploi et ses consignes de sécurité. Le non-respect de cette consigne peut entraîner un danger d'atteinte à l'intégrité physique voire un danger de mort. Le fabricant décline toute responsabilité en cas d'utilisation pour une destination autre que celle décrite dans le mode d'emploi et en cas de modification de sa conception initiale. Consignes de sécurité Eloigner tous les objets inflammables du fer à souder brûlant. Porter des vêtements de protection adéquats. Danger de brûlure par l’étain en fusion. Ne jamais laisser le fer à souder brûlant sans surveillance. Ne travaillez pas sur des pièces sous tension.

Principe de la régulation Une pastille sertie à l‘arrière de la panne à souder constitue le détecteur de température du système. Cette pastille est ferromagnétique et peut attirer un aimant placé derrière la panne. L‘avance de cet aimant lié à un contact électrique va déclancher la chauffe du fer. Un numéro gravé sur cette pastille définit une température très précise. Lorsque cette tempé- rature est atteinte par la chauffe du fer, la pastille perd ses qualités fer- romagnétiques (propriété physique définie comme „point de Curie“), relâ- che l‘aimant que recule sous l‘action d‘un ressort et coupe ainsi la chauf- fe. Lorsque la panne sera redescendue en température elle retrouvera son ferromagnétisme et la chauffe s‘établira à nouveau. Le recours à la variation d‘une propiété physique confère au système une très grande stabilité dans le temps en rien comparable au couple thermoélectrique influencé par la température extérieure ni au thermoswitch avec le quel il faut tenir compte d‘un coefficient de fatique non négligeable avec le temps. Ce dispositif associé à des contacts d‘une très grande fiabilité protégés par un condensateur, procure à l‘ensemble un fonctionnement de plusieurs années sans incident. L‘ensemble aimant - contact se trou- ve enfermé dans un tube situé au coeur même du fer, offrant de ce fait une meilleure compensation de température aussi bien au moment du soudage que durant les périodes d‘attente. Les températures de régulation sont: 5 = 260°C 6 = 310°C 7 = 370°C 8 = 425°C Certains éléments extérieurs peuvent perturber le bon fonctionnement du fer et il est nécessaire d‘observer certaines règles: Ne pas poser le fer sur un support en métal magnétique (utiliser le repose-fer Weller) Ne pas le laisser à proximité d‘un champ magnétique trop intense. L‘utilisation de pannes qui ne seraient pas d‘origine Weller pourrait provoquer la détèrioration rapide du système de regulation.

Placer le fer à souder dans le support de sécurité. Eloigner tous les objets inflammables du fer. Brancher la fiche sur le bloc et la verrouiller. Mettre l’unité d’alimentation en marche. Lorsque le temps de chauffe nécessai- re est écoulée, étamer la panne avec un peu de soudure.

4. Entretien des pannes

A la première chauffe de la panne, mouiller celle-ci avec de la soudure afin de débrasser son extrémité de l‘étain oxydé. Avant chaque utilisation du fer, la panne devra etre nettoyée au moyen d‘une eponge humide. Ne pas utiliser de décapant liquide, ni de lime ou autres outils susceptibles d‘endommager le revêtement de la panne et d‘écourter dans de fortes proportions sa durée de vie. L‘élément chauffant a un maximum d‘effet sur la panne grâce à son bobinage et à son revêtement céramique. De ce fait, l‘élément chauffant ne doit jamais être serré avec une pince ou martelé. Il suf fit uniquement de serrer l‘écrou du fourreau à la main (le fer étant froid). La température de soudage peut être choisie relativement basse du fait de la régulation. Elle doit se situer entre 300°C et 380°C en foncti on de la soudure employée et du travail à réaliser. Le choix d‘une température plus élevée dans le but d‘un gain de temps affecterait la qualité du joint, la vie de la panne et la fiabilité des composants. Le soudage doit s‘effectuer dans l‘ordre suivant: Mise en contact de la panne avec le point à souder (Préchauffage) - Apport de soudure (soudage - décapage) - Maintenir quelques instants de la panne sur le joint (retard de la solidification). La soudure ne doit jamais fondre sur la panne au moment de la mise en contact de celle-ci avec le joint à souder, sous peine de provoquer des soudures sèches. Ne pas nettoyer la panne brûlante sur l’éponge sèche. Humecter régulièrement la panne avec une quantité suffisante d’étain. Ne jamais déposer la panne non étamée. Pannes figure Pannes LT et PT, voir les pages 24 - 28. En cas d‘utilisation de l‘outil de soudage en combinaison avec d‘autres appareils Weller, tenir compte aussi des recommandations faites dans les autres modes d‘emploi.

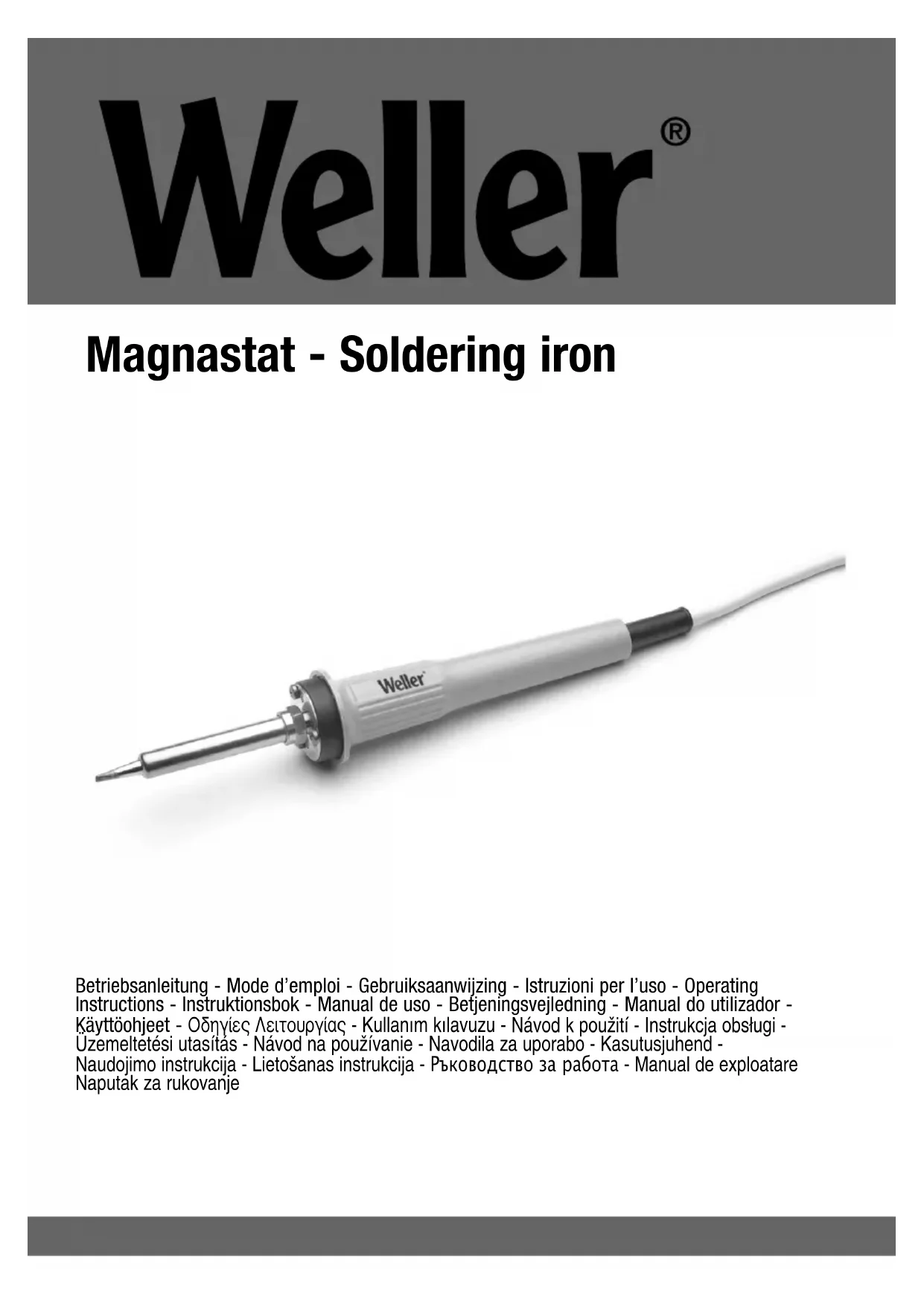

Magnastat souder Mode d'emploi Sous réserve de modifications techniques! Vous trouverez les manuels d'utilisation actualisés sur www.weller-tools.com. Français Caratéristiques techniques
