MODE D'EMPLOI HBA34B152 BOSCH

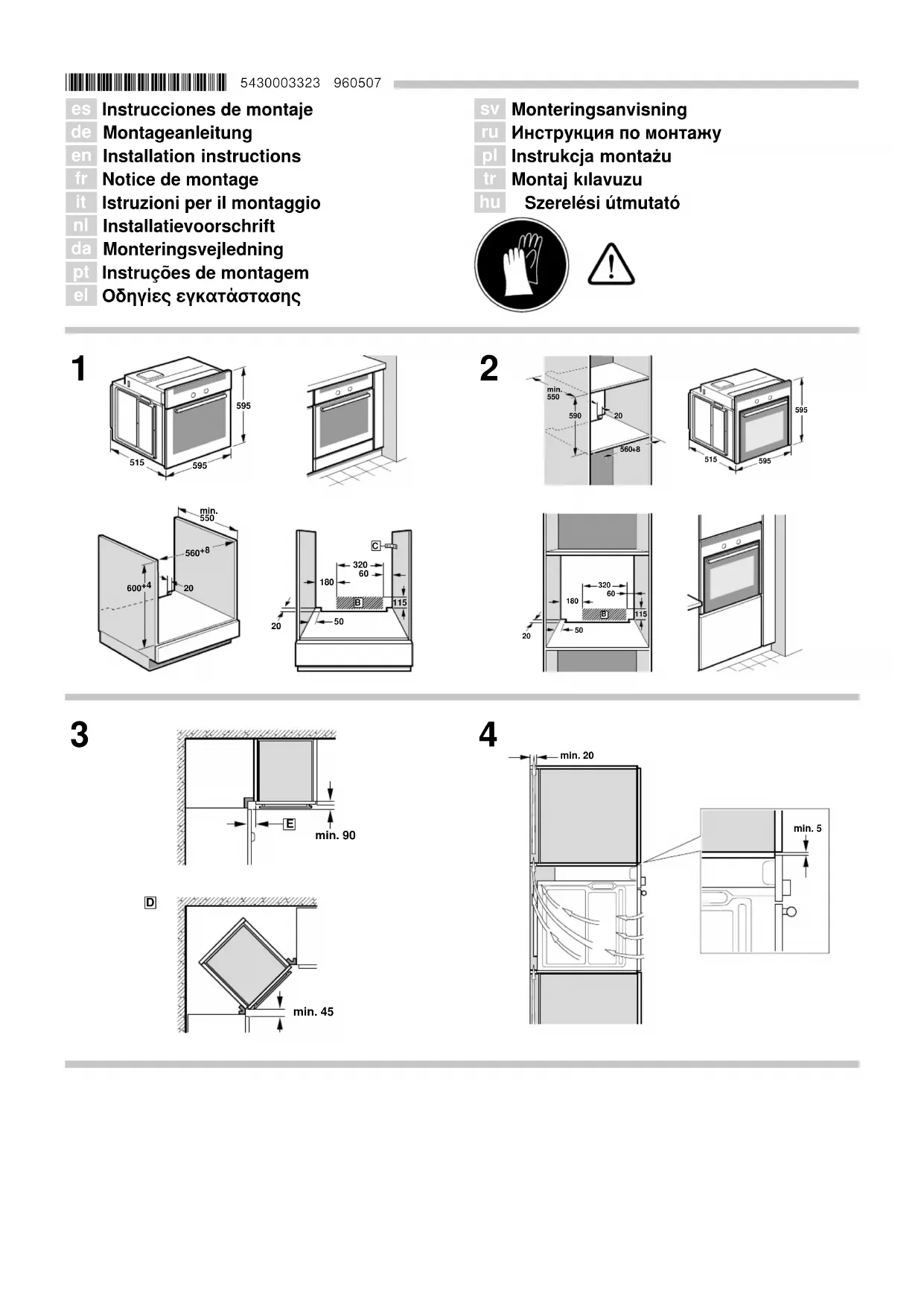

Notice de montage Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m. Préparation du meuble : figure 1 ■ Les placages et revêtements en plastique des meubles d'encastrement doivent avoir été posés au moyen d'un adhésif capable de résister à des températures de 90 ºC pour l'intérieur du meuble (emplacement du four) et de 70 ºC pour les meubles voisins (meubles situés à côté du four). Si les placages et revêtements en plastique ou l'adhésif ne résistent pas suffisamment à la chaleur, les meubles pourraient se déformer ou brûler. Le cas échéant, le fabricant du four n'est pas tenu responsable des dégâts provoqués sur le meuble. ■ N'installez pas l'appareil derrière une plaque décorative. Il existe un risque de surchauffe. ■ Les travaux de découpe du meuble doivent être réalisés avant l'installation du four. Retirer tous les copeaux. Ces éléments peuvent en effet nuire au fonctionnement des composants du four. ■ Le boîtier de raccordement du four doit se trouver dans la zone hachurée B ou dans une zone ne pouvant pas entraver le montage du four. ■ Les meubles qui ne sont pas stables doivent être fixés au mur à l'aide d'équerres plates C. ■ La base du meuble dans lequel le four va être encastré doit être pourvue d'une ouverture de ventilation. ■ Si le four est installé sous une table de cuisson, suivre les instructions de montage de cette dernière. Pose du four dans un placard suspendu : figure 2 Le four peut également être installé à l'intérieur d'un placard suspendu. Pour une ventilation optimale de l'appareil, une ouverture d'environ 20 mm doit être conservée entre la tablette du bas et le mur d'appui et une autre ouverture de 20 mm doit être respectée entre la tablette supérieure et le mur d'appui. Une distance de 590 mm est recommandée entre la tablette supérieure et la tablette inférieure afin de bénéficier d'un bon système d'aération. Cette distance peut aller jusqu'à 595 mm si l'on souhaite optimiser le système d'aération. Les fours à chariot sortant doivent être montés de manière à ce que les plaques puissent être retirées sans aucun problème. Montage du four dans un angle : figure 3 Lorsque l'appareil doit être installé dans un angle, tenir compte des dimensions de la figure D. Pour les dimensions de la figure E, il est recommandé de prendre en compte la largeur de la partie avant du meuble et de la poignée. Raccordement du four au secteur ■ Avant d'utiliser l'appareil pour la première fois, s'assurer de la présence d'une prise de terre dans la maison et veiller à ce que celle-ci soit conforme à toutes les normes de sécurité applicables. L'appareil doit être installé par un technicien spécialisé et agréé. Les dispositions de la compagnie régionale de distribution d'électricité ainsi que les dispositions nationales doivent être respectées. L'utilisation de ce four sans prise de terre ou avec une installation incorrecte pourrait provoquer de graves dommages (blessures corporelles et décès par électrocution), même si les circonstances de ce type d'accident sont très peu probables. Le fabricant ne sera pas tenu responsable du fonctionnement inapproprié et des dommages éventuels provoqués par des installations électriques non conformes. ■ Le four ne doit pas être raccordé au secteur pendant toutes les opérations de montage. ■ Le four est conforme à la classe de protection I et il ne doit fonctionner qu'avec une connexion reliée à la terre. ■ Le câble de raccordement au secteur électrique doit être de type H05 V V-F 3G 1,5 mm² ou de catégorie supérieure. Le câble jaune et vert, utilisé pour le raccordement à la terre, doit être plus long que les autres câbles. En outre, il devra être branché avant les autres. ■ Pour respecter les dispositions habituelles de sécurité, l'installateur doit prévoir un interrupteur omnipolaire avec une ouverture de contact d'au moins 3 mm. Cette condition ne s'avère pas nécessaire en cas de raccordement à une prise reliée à la terre et à laquelle l'utilisateur peut accéder. ■ La protection contre le contact manuel doit être garantie par le montage. ■ Le four doit être raccordé en tenant compte de la tension de connexion indiquée sur la plaque signalétique de l'appareil. ■ Le branchement de l'appareil doit être réalisé en positionnant ce dernier devant le meuble. Le câble de raccordement doit être suffisamment long pour pouvoir être branché. Attention ! Veiller à ce que le câble de raccordement ne se coince pas pendant l'installation et qu'il n'entre pas en contact avec des parties chaudes du four. ■ Toute manipulation de l'appareil, y compris le remplacement ou l'installation du câble d'alimentation, doit être réalisée par le service technique.Pose du four dans le meuble : figure 4 ■ Pour poser un four à chariot sortant dans un meuble d'encastrement, la porte doit être retirée. ■ Pousser entièrement l'appareil à l'intérieur du meuble d'encastrement. Veiller à ce qu'aucune arête du four ne dénude le câble, qu'il n'entre en contact avec aucune partie chaude et qu'il ne passe pas au niveau de la partie inférieure du four. ■ Centrer le four dans le meuble et le fixer à l'aide des vis (4x25) fournies. ■ Si le meuble a été construit en respectant les dimensions fournies, une fente d'aération doit subsister au niveau de la partie supérieure du four. Ne pas boucher cette fente d'aération avec des baguettes en bois, afin de permettre une bonne ventilation. ■ Une distance d'au moins 5 mm doit être respectée entre l'appareil et les meubles voisins (meubles situés à côté du four). Démontage Débrancher le four du secteur électrique. Desserrer les vis de fixation du four au meuble. Soulever légèrement le four et l'extraire entièrement du meuble.
