MODE D'EMPLOI GS6NBEXRB WHIRLPOOL

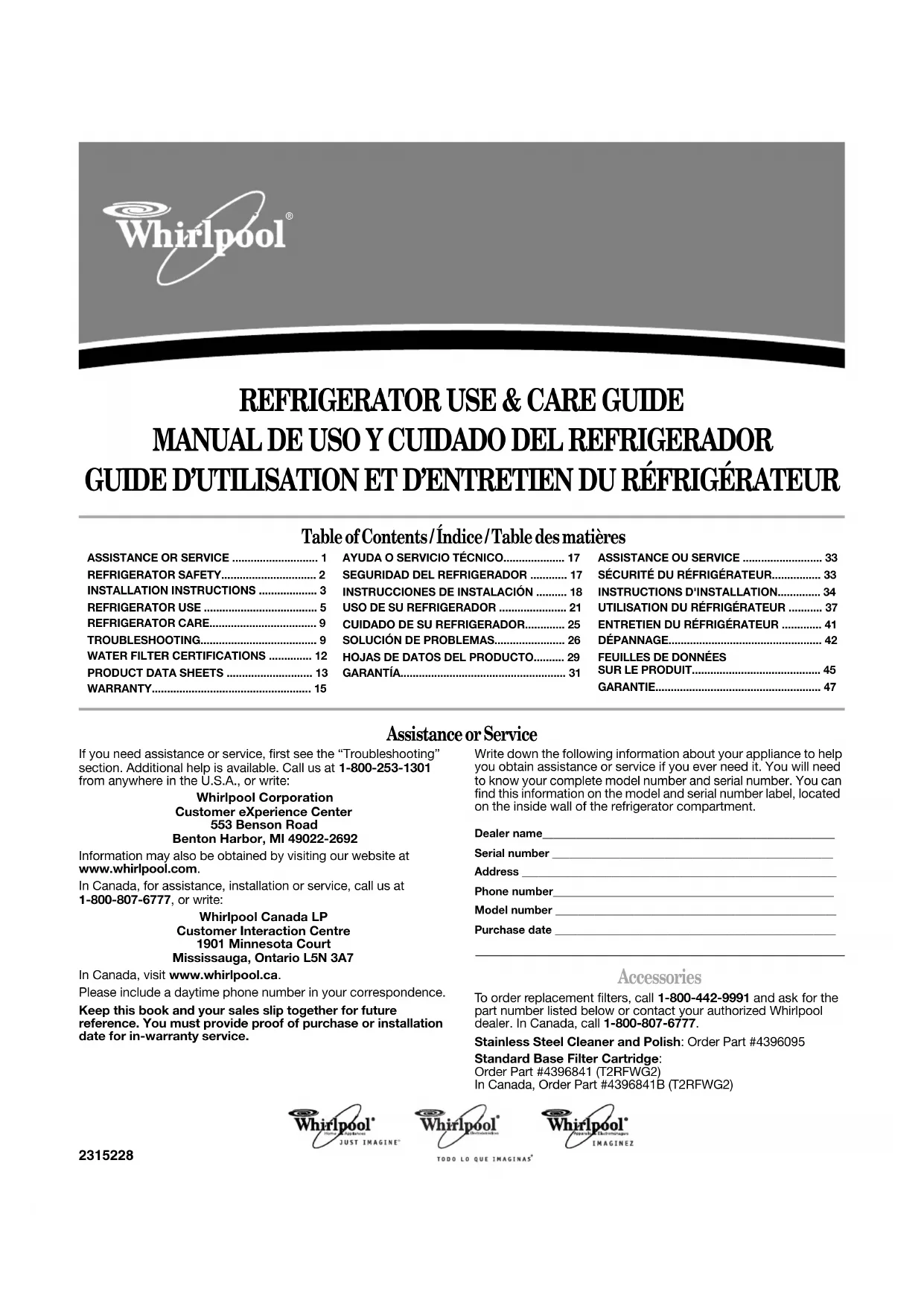

Notas33 GUIDE D’UTILISATION ET D’ENTRETIEN DU RÉFRIGÉRATEUR Assistance ou service Si vous avez besoin d'assistance ou de service, consulter d'abord la section “Dépannage”. On peut obtenir de l'aide supplémentaire. Nous appeler au 1-800-253-1301 de n'importe où aux É.-U., ou écrire à : Whirlpool CorporationCustomer eXperience Center553 Benson RoadBenton Harbor, MI 49022-2692 Des informations peuvent également être obtenues en visitant notre site sur www.whirlpool.com. Au Canada, pour assistance, installation ou service, nous appeler au 1-800-807-6777, ou écrire à : Whirlpool Canada LP Centre d’interaction avec la clientèle 1901 Minnesota CourtMississauga, Ontario L5N 3A7Au Canada, visitez www.whirlpool.ca. Dans votre correspondance, veuillez indiquer un numéro de téléphone où l'on peut vous joindre dans la journée. Conservez ce manuel et votre reçu de vente ensemble pour référence ultérieure. Pour le service sous garantie, vous devez présenter un document prouvant la date d'achat ou d'installation.Inscrivez les renseignements suivants au sujet de votre appareil ménager pour vous aider à obtenir assistance ou service en cas de besoin. Vous devrez connaître le numéro de modèle et le numéro de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située sur la paroi interne du compartiment de réfrigération. Nom du marchand ______________________________________________ Numéro de série ________________________________________________ Adresse ________________________________________________________ Numéro de téléphone ___________________________________________ Numéro de modèle______________________________________________ Date d'achat____________________________________________________ Accessoires Pour commander des filtres de rechange, composer le 1-800-442-9991 et demander le numéro de pièce indiqué ci- dessous ou contacter votre marchand autorisé Whirlpool. Au Canada, composer le 1-800-807-6777.Nettoyant et poli pour acier inoxydable : Commander la pièce N° 4396095 Cartouche de filtre intérieur standard : Commander la pièce N° 4396841 (T2RFWG2) Au Canada, commander la pièce N° 4396841B (T2RFWG2)

SÉCURITÉ DU RÉFRIGÉRATEUR

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :34 INSTRUCTIONS D'INSTALLATION Déballage du réfrigérateur Retirer les matériaux d’emballage. Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent endommager la surface de votre réfrigérateur. Pour plus de renseignements, voir “Sécurité du réfrigérateur”. Mise au rebut de votre vieux réfrigérateur IMPORTANT : L'emprisonnement et l'étouffement des enfants ne sont pas un problème du passé. Les réfrigérateurs jetés ou abandonnés sont encore dangereux, même s'ils sont laissés abandonnés pendant “quelques jours seulement”. Si vous vous débarrassez de votre vieux réfrigérateur, veuillez suivre les instructions suivantes pour aider à éviter les accidents. Avant de jeter votre vieux réfrigérateur ou congélateur : ■ Enlever les portes.■ Laisser les tablettes en place de sorte que les enfants ne puissent pas y pénétrer facilement.

réfrigérateur, prendre quelques précautions fondamentales, y compris les suivantes : Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du

■ Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre. ■ Ne pas enlever la broche de liaison à la terre. ■ Ne pas utiliser un adaptateur.■ Ne pas utiliser un câble de rallonge. ■ Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur. ■ Débrancher la source de courant électrique avant l'entretien. ■ Replacer pièces et panneaux avant de faire la remise en marche.■ Utiliser un produit de nettoyage ininflammable. ■ Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigérateur. ■ Débrancher le réfrigérateur avant l'installation de la machine à glaçons (seulement pour modèles prêts à recevoir une machine à glaçons). ■ Utiliser un verre robuste pour prendre des glaçons ou de l'eau (sur certains modèles). ■ Enlever les portes de votre vieux réfrigérateur. AVERTISSEMENT Risque de suffoquer Enlever les portes de votre vieux réfrigérateur. Le non-respect de cette instruction peut causer un décès ou des lésions cérébrales. AVERTISSEMENT Risque du poids excessif Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur. Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure. Déplacement de votre réfrigérateur : Votre réfrigérateur est lourd. Lors du déplacement du réfrigérateur pour le nettoyage ou le service, veiller à protéger l le plancher. Toujours tirer le réfrigérateur tout droit lors du déplacement. Ne pas incliner le réfrigérateur d’un côté ou de l’autre ni le “faire marcher” en essayant de le déplacer car le plancher pourrait être endommagé. Importants renseignements à savoir au sujet des tabletteset des couvercles en verre :Ne pas nettoyer les tablettes ou couvercles en verre avec de l’eau tiède quand ils sont froids. Les tablettes et les couvercles peuvent se briser s'ils sont exposés à des changements soudains de température ou à un impact tel que coup brusque. Pour votre protection, le verre trempé est conçu pour éclater en d’innombrables pièces minuscules. Ceci est normal. Les tablettes et les couvercles en verre sont lourds. Un soin spécial s’impose lors de leur déplacement pour éviter l’impact d’une chute.35 Exigences d'emplacement Pour obtenir une aération appropriée pour votre réfrigérateur, laisser un espace de ¹⁄₂" (1,25 cm) de chaque côté et au sommet. Si vous installez votre réfrigérateur près d'un mur fixe, laisser un minimum de 2" (5,08 cm) de chaque côté (selon le modèle) pour permettre à la porte de s'ouvrir sans obstruction. Si votre réfrigérateur comporte une machine à glaçons, s'assurer qu'un espace additionnel est prévu à l'arrière pour permettre les connexions des conduits d'eau. REMARQUE : Il est recommandé de ne pas installer le réfrigérateur près d'un four, d'un radiateur ou de toute autre source de chaleur. Ne pas installer le réfrigérateur dans un endroit où la température baissera au-dessous de 55°F (13°C). Spécifications électriques Avant de placer le réfrigérateur à son emplacement final, il est important de vous assurer d'avoir la connexion électrique appropriée. Méthode recommandée de mise à la terre Une source d'alimentation de 115 volts, 60 Hz, type 15 ou 20 ampères CA seulement, protégée par fusible et adéquatement mise à la terre, est nécessaire. Il est recommandé d'utiliser un circuit distinct pour alimenter uniquement votre réfrigérateur. Utiliser une prise murale qui ne peut pas être mise hors circuit à l'aide d'un commutateur. Ne pas utiliser un câble de rallonge. REMARQUE : Avant d'exécuter tout type d'installation, nettoyage ou remplacement d'une ampoule d'éclairage, tourner la commande (réglage du thermostat, du réfrigérateur ou du congélateur selon le modèle) à OFF (arrêt) et déconnecter ensuite le réfrigérateur de la source d'alimentation électrique. Lorsque vous avez terminé, reconnecter le réfrigérateur à la source d'alimentation électrique et tourner de nouveau la commande (réglage du thermostat, du réfrigérateur ou du congélateur selon le modèle) au réglage désiré. Spécifications de l’alimentation en eau Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici. OUTILLAGE REQUIS : REMARQUE : Votre marchand de réfrigérateurs présente une trousse disponible avec un robinet d’arrêt à étrier de ¹⁄₄" (6,35 mm), un raccord et un tube en cuivre. Avant l’achat, s’assurer que le robinet d’arrêt à étrier est conforme à vos codes locaux de plomberie. Ne pas employer de robinet d’arrêt à étrier de ³⁄₁₆" (4,76 mm) ou de type à percer, ce qui réduit le débit d’eau et cause une obstruction plus facilement. IMPORTANT : ■ Toutes les installations doivent être conformes aux exigences des codes locaux de plomberie. ■ Utiliser un tube en cuivre et vérifier s’il y a des fuites. Installer les tubes en cuivre seulement à des endroits où la température se maintient au-dessus du point de congélation. Risque d'explosion Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigérateur. Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie. AVERTISSEMENT

2" (1,25 cm)2" (5,08 cm)■ Tournevis à lame plate ■ Clés plates de ⁷⁄₁₆" et ¹⁄₂" ou deux clés à molette réglables ■ Tourne-écrou de ¹⁄₄" ■ Foret de ¹⁄₄"■ Perceuse manuelle ou électrique (convenablement reliée à la terre) AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.36 Pression de l'eau Une alimentation en eau froide avec une pression entre 30 et 120 lb/po

(207 - 827 kPa) est nécessaire pour faire fonctionner le distributeur d'eau et la machine à glaçons. Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agréé. Alimentation en eau par osmose inverse IMPORTANT : La pression de l'alimentation en eau entre le système d'osmose inverse et la valve d'arrivée d'eau du réfrigérateur doit être entre 30 et 120 lb/po² (207 - 827 kPa). Si un système de purification de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 40 à 60 lb/po² (276 - 414 kPa). Si la pression de l'eau au système d'osmose inverse est inférieure à 40 - 60 lb/po

(276 - 414 kPa) : ■ Vérifier pour voir si le filtre à sédiment du système d'osmose inverse est bloqué et le remplacer si nécessaire. ■ Laisser le réservoir du système d'osmose inverse se remplir après une utilisation intense. ■ Si votre réfrigérateur a une cartouche de filtre à eau, celle-ci peut réduire encore plus la pression de l'eau lorsqu'elle est utilisée avec un système d'osmose inverse. Retirer la cartouche du filtre à eau. Voir “Système de filtration d'eau”. Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agréé. Raccordement de la canalisation d’eau Lire toutes les instructions avant de commencer. IMPORTANT : Si on doit utiliser le réfrigérateur avant qu’il soit raccordé à la canalisation d’eau, placer la commande de la machine à glaçons à la position OFF (arrêt). Raccordement à une canalisation d’eau

1. Débrancher le réfrigérateur ou déconnecter la source de

2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le

robinet de puisage le plus proche pendant une période suffisante pour que la canalisation d’eau se vide.

3. Trouver une canalisation d’eau froide verticale de

¹⁄₂" (12,7 mm) à 1¹⁄₄" (3,18 cm) près du réfrigérateur. IMPORTANT : ■ S'assurer qu'il s'agit d'une canalisation d'eau froide. ■ Un conduit horizontal fonctionnera, mais percer par le dessus de la canalisation et non pas par le dessous. Ainsi, l’eau ne risquera pas d’arroser la perceuse. Ceci empêche également les sédiments qu’on trouve normalement dans l’eau de s’accumuler dans le robinet d’arrêt.

4. Pour déterminer la longueur du tube en cuivre requise, il faut

mesurer la distance entre le point de connexion inférieur gauche à l’arrière du réfrigérateur et le tuyau d’arrivée d’eau. Ajouter une longueur de 7 pi (2,1 m) pour permettre le déplacement du réfrigérateur pour le nettoyage. Utiliser un tube en cuivre de ¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à ce que le tube soit coupé d’équerre aux deux extrémités.

5. À l’aide d’une perceuse électrique reliée à la terre, percer un

trou de ¹⁄₄" (6,35 mm) dans le tuyau de canalisation d’eau froide choisie.

6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la

bride de prise en charge. Vérifier que le raccord du robinet est bien engagé dans le trou de ¹⁄₄" (6,35 cm) percé dans la canalisation et que la rondelle d’étanchéité est placée sous la bride de prise en charge. Serrer l’écrou de serrage. Serrer lentement et uniformément les vis fixant la bride de prise en charge sur le tuyau afin d'assurer l'étanchéité de la rondelle. Ne pas serrer excessivement car ceci pourrait provoquer l’écrasement du tube en cuivre.

7. Enfiler l’écrou et la bague de compression sur le tube en

cuivre comme on le voit sur l’illustration. Insérer l’extrémité du tube aussi loin que possible dans l’ouverture de sortie du robinet. Visser l’écrou de compression sur le raccord de sortie avec une clé à molette. Ne pas serrer excessivement.

8. Placer le bout libre du tube dans un contenant ou évier et

OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau s’écouler par le tube jusqu’à ce que l’eau soit limpide. FERMER le robinet principal d’arrivée d’eau. Enrouler le tube en cuivre. Raccordement au réfrigérateur Style 1

1. Débrancher le réfrigérateur ou déconnecter la source de

2. Enlever et jeter le ruban d’expédition et le bouchon en nylon

noir du serpentin gris pour l'eau à l’arrière du réfrigérateur.

3. Si le tuyau gris fourni avec le réfrigérateur n'est pas assez

long, un raccord de ¹⁄₄" x ¹⁄₄" est nécessaire pour connecter le conduit pour l'eau à une canalisation d'eau existante de la maison. Enfiler l’écrou dans le joint à l’extrémité du tube de cuivre. REMARQUE : Serrer l’écrou à la main. Ensuite le serrer avec une clé deux tours de plus. Ne pas serrer excessivement.

4. OUVRIR le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou les écrous qui coulent. A. Canalisation d’eau froide B. Bride de prise en charge C. Tube en cuivre D. Écrou de compression E. Bague de compression F. Robinet d’arrêt G. Écrou de serrage A. Conduit vers le réfrigérateur B. Écrou (fourni) C. Renflement D. Raccord (fourni) E. Virole (à acheter) F. Écrou (à acheter) G.Canalisation d'eau du domicile

1. Débrancher le réfrigérateur ou déconnecter la source de

2. Enlever et jeter le ruban d’expédition et le bouchon en nylon

noir du serpentin gris pour l'eau à l’arrière du réfrigérateur.

3. Enfiler l’écrou fourni dans le robinet d’eau comme dans

l’illustration. REMARQUE : Serrer l’écrou à la main. Ensuite, le serrer avec une clé deux tours de plus. Ne pas serrer excessivement.

4. OUVRIR le robinet d’arrêt.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d’entrée d’eau) ou les écrous qui coulent.Achever l’installation

1. Brancher sur une prise à 3 alvéoles reliée à la terre.

2. Vider le système d’eau. Voir “Distributeurs d'eau et de

glaçons”. REMARQUE : Une période d’attente allant jusqu’à 24 heures peut être nécessaire avant que l’appareil commence à produire des glaçons. UTILISATION

Utilisation des commandes Pour votre commodité, les commandes du réfrigérateur sont préréglées à l’usine. Lors de l’installation initiale du réfrigérateur, s’assurer que les commandes sont encore préréglées. La commande du réfrigérateur et celle du congélateur devraient toutes les deux se trouver aux “réglages moyens”. IMPORTANT : ■ Votre produit ne se refroidira pas si la commande du réfrigérateur se trouve à OFF. ■ La commande du réfrigérateur règle la température du compartiment de réfrigération. La commande du congélateur règle la température du compartiment de congélation. Les réglages sur les chiffres élevés rendent le compartiment plus froid. Les réglages sur les chiffres inférieurs rendent la température moins froide. ■ Attendre 24 heures avant de mettre des aliments au réfrigérateur. Si l'on ajoute des aliments avant que le réfrigérateur ait refroidi complètement, les aliments peuvent se gâter.

1. Appuyer sur le bouton de commande situé sur le côté de la

boîte de commande et relâcher.

2. La commande remontera. Tourner la commande au réglage

désiré. 3. Enfoncer la commande pour la verrouiller en place. REMARQUE : Tourner les commandes du réfrigérateur et du congélateur à un réglage plus élevé (plus froid) que le réglage recommandé ne refroidira pas les compartiments plus rapidement. Ajustement des commandes Donner au réfrigérateur le temps de refroidir complètement avant d'y ajouter des aliments. Il est préférable d'attendre 24 heures avant de placer les aliments au réfrigérateur. Les réglages indiqués dans la section précédente devraient être corrects pour l’utilisation normale du réfrigérateur domestique. Les réglages sont faits correctement lorsque le lait ou le jus est aussi froid que vous l'aimez et lorsque la crème glacée est ferme. A. RenflementB. Écrou (fourni)

AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre.Ne pas utiliser un adaptateur.Ne pas utiliser un câble de rallonge.Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.38 S’il est nécessaire d’ajuster les températures dans le réfrigérateur ou congélateur, utiliser les réglages indiqués dans le tableau ci- dessous comme guide. Attendre au moins 24 heures entre les ajustements. Commande de température du tiroir convertible La commande peut être ajustée pour bien refroidir les viandes ou les légumes. L'air à l'intérieur du contenant est refroidi pour empêcher les “petits espaces” de congélation et peut être réglé pour garder les viandes aux températures d'entreposage de 28° à 32°F (de -2° à 0°C) recommandées par l'Office national du bétail et des viandes. La commande du tiroir convertible à légumes/ viande est préréglée au réglage le plus bas pour la viande. Pour garder la viande : Régler la commande à un des trois réglages MEAT (viande) pour garder la viande à la température idéale. Pour garder les légumes : Régler la commande à VEG (légumes) pour garder les légumes à la température idéale. REMARQUE : Si les aliments commencent à congeler, déplacer la commande vers la gauche (moins froid). Ne pas oublier d'attendre 24 heures entre les ajustements. Réglage de l'humidité dans le bac à légumes (sur certains modèles) On peut contrôler le degré d'humidité dans le bac à légumes étanche. La commande peut être ajustée à n'importe quel réglage entre LOW et HIGH.LOW (bas)(ouvert) pour une meilleure conservation des fruits et des légumes à pelures. HIGH (élevé)(fermé) pour une meilleure conservation des légumes frais et à feuilles. Compartiment fraîcheur (sur certains modèles) De l'air froid du congélateur passe directement au compartiment de la porte sous les évents. REMARQUE : Le compartiment à produits laitiers et le porte- canettes ne sont pas associés à la caractéristique compartiment fraîcheur.Commande du compartiment fraîcheur La commande du compartiment fraîcheur se trouve sur le côté gauche du compartiment du réfrigérateur. ■ Tourner la commande dans le sens horaire (vers la droite) pour diminuer la circulation d'air froid dans le compartiment et le rendre ainsi moins froid. ■ Tourner la commande dans le sens antihoraire (vers la gauche) pour augmenter la circulation d'air froid dans le compartiment et le rendre ainsi plus froid. Distributeurs d'eau et de glaçons (sur certains modèles) Selon votre modèle, les distributeurs d'eau et de glaçons peuvent comporter une ou plusieurs des caractéristiques suivantes : un robinet rotatif pour le distributeur d'eau et un plateau coulissant, une lampe spéciale qui s'allume à l'occasion de l'utilisation du distributeur, ou une option de verrouillage pour éviter une distribution non intentionnelle.REMARQUES :■ Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le système. ■ Si le modèle comporte un système de filtre dans la grille de la base, s'assurer que le filtre de la grille de la base est correctement installé. ■ Le système de distribution ne fonctionne pas lorsque la porte du congélateur est ouverte. ■ Après avoir branché le réfrigérateur à l'alimentation en eau, vidanger le système d'eau en laissant s'écouler l'eau dans un récipient robuste pour puiser et jeter 1,5 gallon (5,4 L) ou pendant environ 3 minutes après le commencement de l'écoulement. Le processus de purge nettoie le circuit d'eau et aide à dégager l'air des conduits. Pendant l'évacuation de l'air, l'eau peut gicler du distributeur.CONDITION/RAISON : AJUSTEMENT : RÉFRIGÉRATEUR trop tiède Régler la commande du RÉFRIGÉRATEUR à un degré plus haut CONGÉLATEUR trop tiède/trop peu de glaçonsRégler la commande du CONGÉLATEUR à un degré plus haut RÉFRIGÉRATEUR trop froid Régler la commande du RÉFRIGÉRATEUR à un degré plus bas CONGÉLATEUR trop froid Régler la commande du CONGÉLATEUR à un degré plus basA. Commande du compartiment fraîcheur

Risque de coupure Utiliser un verre robuste pour prendre des glaçons ou de l'eau. Le non-respect de cette instruction peut causer des coupures. AVERTISSEMENT39 ■ Attendre plusieurs heures pour que le réfrigérateur se refroidisse et refroidisse l'eau. ■ Accorder 24 heures pour produire la première quantité de glaçons. Jeter les trois premières quantités de glaçons produites. Le distributeur d'eau IMPORTANT : Puiser une quantité suffisante d'eau chaque semaine pour maintenir un approvisionnement frais. Distribution d'eau (standard) :

1. Appuyer un verre robuste contre la plaque du distributeur

d'eau OU placer le verre sous le distributeur d'eau et appuyer sur le bouton WATER (eau). REMARQUE : Pendant le puisage de l'eau et les 5 secondes suivant l'arrêt de la distribution, l'affichage numérique indique la quantité d'eau distribuée. L'unité utilisée par défaut est l'once. Pour passer aux tasses ou aux litres, appuyer sur le bouton UNITS (unités) avant la distribution.

2. Retirer le verre OU relâcher le bouton pour arrêter la

distribution. Distribution d'eau (remplissage mesuré) : La fonction Measured Fill (remplissage mesuré) permet de distribuer une quantité d'eau précise en appuyant simplement sur quelques boutons. En mode Custom (personnalisé), il est possible de puiser n'importe quelle quantité dans une fourchette délimitée. En mode Water Bottle (bouteille d'eau), il est possible de puiser une quantité prédéterminée en fonction de la taille du récipient. REMARQUE : La quantité d'eau distribuée correspondra exactement à la quantité sélectionnée. Vérifier que le récipient est vide et peut contenir le volume complet. Si de la glace se trouve dans le récipient, il peut être nécessaire d'ajuster la sélection.

1. Appuyer sur MEASURED FILL jusqu'à ce que la lampe

s'allume. Appuyer à nouveau sur MEASURED FILL pour désactiver la fonction. REMARQUE : Le distributeur désactive automatiquement la fonction de remplissage mesuré après une minute d'inactivité. Lorsque la fonction Measured Fill (remplissage mesuré) est désactivée, toute modification effectuée est perdue et les réglages par défauts sont réactivés.

2. Appuyer sur CONTAINER (contenant) pour passer du mode

Custom (personnalisé) au mode Water Bottle (bouteille d'eau). MODE CUSTOM (personnalisé) : Il est possible de puiser l'eau par once, par tasse ou par litre. Les volumes par défaut, minimum et maximum sont indiqués ci-dessous. MODE WATER BOTTLE (bouteille d'eau) : Il est possible de puiser l'eau par volume classique de bouteille d'eau, en onces ou en litres. Pour puiser un volume qui ne figure pas dans le tableau ci-dessous, il est nécessaire d'utiliser le mode Custom.

3. Appuyer sur UNITS pour sélectionner l’unité de mesure

4. Appuyer sur les boutons PLUS (+) et MOINS (-) pour ajuster le

volume désiré. REMARQUE : La plupart des tasses à café (généralement 4 à 6 onces par tasse) ne sont pas de la même taille que les tasses à mesurer (8 onces). Il peut être nécessaire d'ajuster le volume pour éviter un remplissage excessif non intentionnel des tasses à café.

5. Pour puiser de l'eau, appuyer un verre robuste contre la

plaque du distributeur d'eau OU placer le verre sous le distributeur d'eau et appuyer sur le bouton WATER (eau). REMARQUE : Au cours de la distribution de l'eau, l'affichage numérique procède à un décompte de la quantité d'eau qu'il reste à distribuer, en fonction du volume sélectionné. Le débit d'eau s'arrête automatiquement une fois que le volume désiré a été distribué.

6. Pour arrêter la distribution avant que la totalité du volume

sélectionné ait été distribuée, écarter le verre de la plaque du distributeur OU appuyer une seconde fois sur le bouton WATER. REMARQUE : Si la distribution est arrêtée avant que la totalité du volume sélectionné ait été distribuée, l'affichage numérique continue d'indiquer la quantité d'eau qu'il reste à distribuer. L'affichage s'éteindra après une minute d'inactivité. Pour sélectionner un nouveau volume ou sélectionner à nouveau le même volume, il est nécessaire auparavant d'achever la distribution du volume sélectionné, ou bien de désactiver la fonction Measured Fill pour la réactiver ensuite. Robinet rotatif et plateau coulissant (sur certains modèles) Le distributeur peut comporter dans sa partie inférieure un robinet d'eau rotatif et un petit plateau coulissant. ■ Le robinet peut effectuer une rotation jusqu'à 180° pour permettre une distribution facile dans de grands récipients. Le faire tourner en appuyant sur le bouton PUSH HERE (appuyer ici), situé sur le côté droit du robinet - voir l'illustration. REMARQUE : En cas d'utilisation du distributeur avec le robinet tourné, ne pas utiliser la plaque du distributeur d'eau. Utiliser exclusivement le bouton WATER pour la distribution. La distribution effectuée au moyen d'un récipient appuyé contre la plaque du distributeur d'eau peut occasionner un renversement accidentel. ■ Le plateau peut être tiré de 2" (5,08 cm) à l'extérieur pour mieux soutenir un grand récipient. Il est conçu pour récupérer les légers renversements et permettre un nettoyage facile. Il n'y a pas de conduit d'écoulement dans le plateau. REMARQUE : Le plateau peut être enlevé du distributeur et transporté jusqu’à l'évier pour être vidé ou nettoyé. Tirer le plateau jusqu'à la butée pour le sortir, puis soulever doucement l'arrière du plateau et le faire glisser pour le sortir complètement. UnitésPar défaut Minimum Maximum Onces 8 2 128 Tasses 1 ¹/₄ 16 Litres 0,25 0,05 4 Unités Volumes pré-réglés Onces 16, 20, 24, 33 Litres 0,5, 0,6, 0,75, 1,0 A. Robinet tourné à 180° B. Plateau coulissant

B40 Le distributeur de glaçons La glace tombe du bac d'entreposage de la machine à glaçons dans le congélateur lorsqu'on appuie sur la plaque du distributeur. Le système de distribution ne fonctionne pas lorsque la porte du congélateur est ouverte. Pour éteindre la machine à glaçons, voir “Machine à glaçons et bac d'entreposage”. Avant toute distribution de glace, sélectionner le type de glace préféré avec le bouton CUBED (glaçons) ou CRUSHED (glace concassée). Pour de la glace concassée, les glaçons sont concassés avant d'être distribués. Cette action peut causer un court délai lors de la distribution de glace concassée. Le bruit du broyeur de glaçons est normal et la dimension des morceaux de glace peut varier. Lorsqu'on passe du mode glace concassée au mode glaçons, quelques onces de glace concassée sont distribuées avec les premiers glaçons. Distribution de glace :

1. Appuyer sur le bouton approprié pour sélectionner le type de

2. Appuyer un verre robuste contre la plaque du distributeur de

glaçons. Tenir le verre près de l'ouverture du distributeur pour que les glaçons ne tombent pas à côté du verre. IMPORTANT : Il n'est pas nécessaire d'exercer une pression importante sur la plaque pour activer le distributeur de glaçons. Une pression forte ne donne pas une distribution plus rapide de glaçons ou des quantités plus grandes.

3. Retirer le verre pour arrêter la distribution.

REMARQUE : La distribution de glaçons peut se poursuivre pendant 10 secondes après que le verre a été éloigné de la plaque. Le distributeur peut continuer à faire du bruit pendant quelques secondes après la distribution. La lampe du ditributeur (sur certains modèles) Lorsqu'on utilise le distributeur, la lampe s'allume automatiquement. Pour avoir la lampe allumée en permanence, sélectionner ON (marche) ou NIGHT LIGHT (veilleuse). ON (marche) : Appuyer sur LIGHT (lumière) pour allumer la lampe du distributeur. NIGHT LIGHT (veilleuse) : Appuyer sur LIGHT une deuxième fois pour sélectionner le mode Night Light. La lumière du distributeur s'ajustera automatiquement pour éclairer plus ou moins en fonction de la clarté de la pièce. OFF (arrêt) : Appuyer sur LIGHT une troisième fois pour éteindre la lampe du distributeur. Les lampes du distributeur sont des DEL qui ne peuvent pas être remplacées. Si les lampes du distributeur ne fonctionnent pas, s'assurer que le détecteur de lumière n'est pas bloqué (en mode Night Light). Voir la section “Dépannage” pour plus d'informations. Le verrouillage du distributeur (sur certains modèles) Le distributeur peut être arrêté pour un nettoyage facile ou pour empêcher la distribution involontaire par de jeunes enfants ou les animaux de compagnie. REMARQUE : La fonction de verrouillage n’interrompt pas l'alimentation électrique à l'appareil, de la machine à glaçons ou de la lampe du distributeur. Elle sert simplement à désactiver les distributeurs de glaçons et d'eau. Pour éteindre la machine à glaçons, voir “Machine à glaçons et bac d'entreposage”. Appuyer sur LOCKOUT pendant 3 secondes pour verrouiller le distributeur. Appuyer à nouveau sur LOCKOUT pour déverrouiller le distributeur. Machine à glaçons et bac d'entreposage Mise en marche/arrêt de la machine à glaçons Style 1 : Le commutateur ON/OFF (marche/arrêt) se trouve dans la partie supérieure droite du compartiment de congélation. ■ Pour mettre en marche la machine à glaçons, glisser la commande à la position ON (à gauche). ■ Pour un arrêt manuel, glisser la commande à la position OFF (à droite). Style 2 : Le commutateur ON/OFF (marche/arrêt) se trouve sur la machine à glaçons, derrière la porte du couvercle de la machine à glaçons. ■ Pour mettre en marche la machine à glaçons, tourner le commutateur à la position ON (en haut). ■ Pour un arrêt manuel, tourner le commutateur à la position OFF (en bas). REMARQUE : La machine à glaçons s'arrête automatiquement. Les détecteurs de la machine à glaçons arrêtent automatiquement la production de glaçons lorsque le bac d'entreposage est plein ou que la porte du congélateur est ouverte, mais la commande reste à la position ON (marche). NE PAS OUBLIER : ■ Accorder 24 heures pour produire la première quantité de glaçons. Jeter les trois premières quantités de glaçons produites. ■ La qualité de vos glaçons sera seulement aussi bonne que la qualité de l'eau fournie à votre machine à glaçons. Éviter de brancher la machine à glaçons à un approvisionnement d'eau adoucie. Les produits chimiques adoucisseurs d'eau (tels que le sel) peuvent endommager des pièces de la machine à glaçons et causer une piètre qualité des glaçons. Si une alimentation d'eau adoucie ne peut pas être évitée, s'assurer que l'adoucisseur d'eau fonctionne bien et qu'il est bien entretenu. ■ Ne pas utiliser un objet pointu pour briser les glaçons dans le bac ou le seau. Cette action peut endommager le récipient à glaçons et le mécanisme du distributeur. ■ Ne pas garder quoi que ce soit sur le dessus ou dans la machine à glaçons ou dans le bac d'entreposage.41 Pour retirer et réinstaller le bac d'entreposage de glaçons

1. Tenir la base du bac d'entreposage à deux mains et appuyer

sur le bouton pour dégager et sortir le bac. REMARQUE : Il n'est pas nécessaire de tourner la commande de la machine à glaçons à la position OFF lorsqu'on enlève le bac d'entreposage. Le couvercle du détecteur (“porte à clapet”) sur la paroi gauche du congélateur interrompt la production de glaçons lorsque la porte est ouverte ou que le bac d'entreposage a été enlevé.

2. Réinstaller le bac d'entreposage sur la porte et appuyer vers le

bas pour s'assurer qu'il est bien en place. Système de filtration de l'eau REMARQUE : Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le système. Témoin lumineux de l'état du filtre à eau (sur certains modèles) Le témoin lumineux de l'état du filtre vous aidera à savoir quand changer le filtre à eau. Le témoin lumineux passera du vert au jaune. Ceci indique qu'il est presque temps de changer le filtre. Il est recommandé de remplacer le filtre lorsque le témoin lumineux de l'état du filtre passe au rouge OU lorsque le débit d'eau à votre distributeur ou à la machine à glaçons diminue de façon marquée. Après avoir changé le filtre, régler de nouveau le témoin lumineux de l'état du filtre en appuyant sur le bouton FILTER RESET (réinitialisation du filtre). Le témoin lumineux de l'état du filtre passera du rouge au vert dès que le système sera réinitialisé. Filtre à eau sans indicateur lumineux (sur certains modèles) Si votre réfrigérateur n'est pas muni du témoin lumineux de l'état du filtre à eau, vous devez changer le filtre à eau tous les 6 mois selon l'utilisation. Si le débit d'eau au distributeur d'eau ou à la machine à glaçons diminue de façon marquée avant que 6 mois ne se soient écoulés, remplacer le filtre à eau plus souvent. Remplacement du filtre à eau

1. Appuyer sur le bouton d'éjection pour libérer le filtre de la grille

2. Tirer sur le filtre tout droit vers l'extérieur.

3. Tourner le couvercle dans le sens antihoraire pour l'enlever du filtre.IMPORTANT : Ne pas jeter le couvercle. Il fait partie de votre réfrigérateur. Conserver le couvercle pour l'utiliser avec le filtre de rechange.

4. Aligner l'arête sur le couvercle avec la flèche sur le nouveau

filtre et tourner le couvercle jusqu'à ce qu'il s'enclenche en place.REMARQUE : Il est possible de faire fonctionner le distributeur sans utiliser de filtre. L'eau ne sera pas filtrée. Simplement insérer le couvercle tout droit dans la grille de la base et le tourner jusqu'à ce qu'il soit bien en place.

5. Enlever les couvercles protecteurs des anneaux d'étanchéité.

S'assurer que les anneaux d'étanchéité sont toujours en place une fois que les couvercles sont retirés.

6. Enfoncer le filtre dans la grille de la base. Le bouton d'éjection

ressortira lorsque le filtre sera complètement engagé.

7. Vidanger le système de distribution d'eau. Voir “Distributeurs

d'eau et de glaçons”. ENTRETIEN DU

Nettoyage Les sections de réfrigération et de congélation se dégivrent automatiquement. Toutefois, nettoyer les deux sections au moins une fois par mois pour empêcher une accumulation d'odeurs. Essuyer les renversements immédiatement. IMPORTANT : Comme l’air circule entre les deux sections, toutes les odeurs formées dans une section seront transférées à l’autre. Vous devez nettoyer à fond les deux sections pour éliminer les odeurs. Pour empêcher le transfert d’odeurs et l’assèchement des aliments, envelopper ou recouvrir hermétiquement les aliments. Nettoyage de votre réfrigérateur : REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, cires nettoyantes, détergents concentrés, eau de Javel ou nettoyants contenant du pétrole sur les pièces en plastique, les garnitures intérieures et de portes ou les joints de portes. Ne pas utiliser d'essuie-tout, tampons à récurer ou autres outils de nettoyage abrasifs.

1. Débrancher le réfrigérateur ou déconnecter la source de

2. Laver à la main, rincer et sécher les pièces amovibles et les

surfaces internes à fond. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.

3. Laver les surfaces extérieures en acier inoxydable ou en métal

peint avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.

4. Le condenseur n'a pas besoin d'être nettoyé souvent dans

des conditions de fonctionnement normales. Si l'environnement est particulièrement graisseux, poussiéreux, ou s'il y a des animaux domestiques dans la maison, le condenseur devrait être nettoyé tous les deux ou trois mois pour assurer une efficacité maximum.Si vous avez besoin de nettoyer le condenseur :■ Retirer la grille de la base. ■ Utiliser un aspirateur à brosse douce pour nettoyer la grille, les endroits ouverts derrière la grille et la surface à l'avant du condenseur. ■ Replacer la grille de la base lorsqu’on a terminé.

5. Brancher le réfrigérateur ou reconnecter la source de courant

électrique. AVERTISSEMENT Risque d'explosion Utiliser un produit de nettoyage ininflammable. Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.42 Remplacement des ampoules d’éclairage REMARQUE : Votre réfrigérateur ne pourra pas accommoder toutes les ampoules pour les appareils ménagers. S’assurer de faire le remplacement par une ampoule de grosseur, de forme et de puissance semblables. Les ampoules de remplacement sont disponibles chez votre marchand.■ Les lampes du distributeur sont des DEL qui ne peuvent pas être remplacées. ■ Toutes les autres lampes demandent une ampoule d’appareil ménager de 40 watts.

1. Débrancher le réfrigérateur ou déconnecter la source de

2. Enlever le protecteur d’ampoule s’il y a lieu.

REMARQUE : Pour nettoyer le protecteur d’ampoule, le laver à l’eau tiède et avec un détergent liquide. Bien rincer et sécher le protecteur d’ampoule.

3. Enlever l’ampoule d’éclairage et la remplacer par une de

même taille, forme et puissance.

4. Replacer le protecteur d’ampoule s'il y a lieu.

5. Brancher le réfrigérateur ou reconnecter la source de courant

électrique. DÉPANNAGE Essayer les solutions suggérées ici d'abord afin d'éviter le coût d'une visite de service non nécessaire. Fonctionnement du réfrigérateur Le réfrigérateur ne fonctionne pas ■ Le cordon d'alimentation électrique est-il débranché? Brancher sur une prise à 3 alvéoles reliée à la terre. ■ La prise électrique fonctionne-t-elle? Brancher une lampe pour voir si la prise fonctionne. ■ Un fusible est-il grillé ou un disjoncteur s'est-il ouvert? Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien. ■ Les réglages sont-ils sur ON (marche)? S'assurer que les commandes du réfrigérateur sont sur ON (allumés). Voir “Utilisation des commandes”. ■ S'agit-il d'une nouvelle installation? Accorder 24 heures après l'installation pour que le réfrigérateur se refroidisse complètement. REMARQUE : Le fait d'ajuster les commandes de température sur le réglage le plus froid ne refroidira pas le compartiment plus rapidement. Le moteur semble fonctionner excessivement Il se peut que votre nouveau réfrigérateur fonctionne plus longtemps que l'ancien grâce à son compresseur à haute efficacité et ses ventilateurs. L'appareil peut fonctionner plus longtemps encore si la température de la pièce est chaude, si une importante quantité de nourriture y est ajoutée, si les portes sont fréquemment ouvertes ou si elles ont été laissées ouvertes. Le réfrigérateur est bruyant Le bruit des réfrigérateurs a été réduit au cours des années. Du fait de cette réduction, il est possible d'entendre des bruits intermittents venant de votre nouveau réfrigérateur qui n'avaient pas été décelés avec votre ancien modèle. Voici une liste des sons normaux accompagnés d'une explication. ■ Bourdonnement - entendu lorsque le robinet d'arrivée d'eau s'ouvre pour remplir la machine à glaçons ■ Pulsation - les ventilateurs/le compresseur se règlent afin d'optimiser la performance ■ Sifflement/cliquetis - écoulement de liquide réfrigérant, mouvement des conduites d'eau ou d'objets posés sur le dessus du réfrigérateur ■ Grésillement/gargouillement - de l'eau tombe sur l'élément de chauffage durant le programme de dégivrage ■ Bruit d'éclatement - contraction/expansion des parois internes, particulièrement lors du refroidissement initial ■ Bruit d'écoulement d'eau - peut être entendu lorsque la glace fond lors du programme de dégivrage et que l'eau s'écoule dans le plateau de dégivrage ■ Grincement/craquement - se produit lorsque la glace est éjectée du moule à glaçons Les portes ne ferment pas complètement ■ La porte est-elle bloquée en position ouverte? Déplacer les emballages d'aliments pour libérer la porte. ■ Un compartiment ou une tablette bloquent-ils le passage? Replacer le compartiment ou la tablette en position correcte. AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.43 Les portes sont difficiles à ouvrir Les joints collent-ils ou sont-ils sales? Nettoyer les joints au savon doux et à l'eau tiède. Les ampoules ne fonctionnent pas ■ Une ampoule est-elle desserrée dans la douille ou grillée? Voir “Remplacement des ampoules”. ■ La lumière du distributeur est-elle réglée à ON (allumée)? La lumière du distributeur fonctionne seulement lorsqu'on a appuyé sur les leviers. Si on désire que la lumière du distributeur reste allumée en permanence, régler la lumière du distributeur à ON (allumée), NIGHT LIGHT (veilleuse) ou AUTO. Voir “Distributeurs d'eau et de glaçons”. ■ La lumière du distributeur est-elle réglée à NIGHT LIGHT (veilleuse) ou AUTO? Si le distributeur est réglé au mode NIGHT LIGHT (veilleuse) ou AUTO, s'assurer que le détecteur de la lumière du distributeur n'est pas bloqué. Voir “Distributeurs d'eau et de glaçons”. Température et humidité La température est trop élevée ■ S'agit-il d'une nouvelle installation? Accorder 24 heures après l'installation pour que le réfrigérateur se refroidisse complètement. ■ Porte ouverte souvent ou laissée ouverte? Ceci permet à l'air chaud de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte et garder les portes complètement fermées. ■ Une importante quantité d'aliments a-t-elle été ajoutée? Accorder quelques heures pour que le réfrigérateur revienne à sa température normale. ■ Les réglages sont-ils corrects pour les conditions existantes? Ajuster les commandes un cran plus froid. Vérifier la température au bout de 24 heures. Voir “Utilisation des commandes”. Il existe une accumulation d'humidité à l'intérieur REMARQUE : Une certaine accumulation d'humidité est normale. ■ La pièce est-elle humide? Ceci contribue à l'accumulation de l'humidité. ■ Porte ouverte souvent ou laissée ouverte? Ceci permet à l'air humide de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte et garder les portes complètement fermées. Glaçons et eau La machine à glaçons ne produit pas ou pas suffisamment de glaçons ■ Le réfrigérateur est-il connecté à l'alimentation en eau et le robinet d'arrêt d'eau est-il ouvert? Brancher le réfrigérateur à l'alimentation en eau et ouvrir le robinet d'arrêt d'eau complètement. ■ La canalisation de la source d'eau du domicile comporte- t-elle une déformation? Une déformation dans la canalisation peut réduire l'écoulement d'eau. Redresser la canalisation d'eau. ■ La machine à glaçons est-elle allumée? S'assurer que le bras de commande en broche ou l'interrupteur (selon le modèle) est en position ON. ■ S'agit-il d'une nouvelle installation? Attendre 24 heures après l'installation pour le commencement de la production de glaçons. Attendre 72 heures pour le commencement de la production complète de glaçons. ■ Une grande quantité de glaçons vient-elle d'être enlevée? Attendre 24 heures pour que la machine à glaçons produise plus de glaçons. ■ Un glaçon est-il coincé dans le bras éjecteur? Enlever le glaçon du bras éjecteur avec un ustensile en plastique. ■ Un système de filtration de l'eau à osmose inverse est-il connecté à votre canalisation d'eau froide? Ceci peut diminuer la pression de l'eau. Voir “Spécifications de l'alimentation en eau” soit dans les instructions d'installation soit dans le Guide d'utilisation et d'entretien. Les glaçons sont creux ou petits REMARQUE : Cela indique une faible pression de l'eau. ■ La valve de la canalisation d'eau n'est-elle pas complètement ouverte? Ouvrir la valve d'eau complètement. ■ La canalisation de la source d'eau du domicile comporte- t-elle une déformation? Une déformation dans la canalisation peut réduire l'écoulement d'eau. Redresser la canalisation d'eau. ■ Un système de filtration de l'eau à osmose inverse est-il connecté à votre canalisation d'eau froide? Ceci peut diminuer la pression de l'eau. Voir “Spécifications de l'alimentation en eau”. ■ Reste-t-il des questions concernant la pression de l'eau? Appeler un plombier agréé et qualifié. Goût, odeur ou couleur grise des glaçons ■ Les raccords de plomberie sont-ils neufs? Des raccords de plomberie neufs peuvent causer une décoloration et un mauvais goût des glaçons. ■ Les glaçons ont-ils été gardés trop longtemps? Jeter les glaçons. Laver le compartiment à glaçons. Accorder 24 heures pour la fabrication de nouveaux glaçons. ■ Y a-t-il un transfert d'odeurs de nourriture? Utiliser des emballages étanches à l'air et à l'humidité pour conserver les aliments. ■ L'eau contient-elle des minéraux (tels que le soufre)? L'installation d'un filtre peut être requise afin d'enlever les minéraux. ■ Y-a-t-il un filtre à eau installé sur le réfrigérateur? Une décoloration grise ou foncée de la glace indique que le système de filtration de l'eau a besoin d'un rinçage additionnel. AVERTISSEMENT Risque d'explosion Utiliser un produit de nettoyage ininflammable. Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.44 Le distributeur de glaçons ne fonctionne pas correctement ■ Porte du congélateur complètement fermée? Bien fermer la porte. Si elle ne ferme pas complètement, voir “Les portes ne fermeront pas complètement”. ■ Le bac à glaçons est-il bien installé? S'assurer que le bac à glaçons est fermement en place. ■ S'agit-il d'une nouvelle installation? Attendre 24 heures après l'installation pour le commencement de la production de glaçons. Attendre 72 heures pour le commencement de la production complète de glaçons. ■ Glaçons coincés dans la chute de distribution? Utiliser un ustensile en plastique pour dégager la chute. ■ Les mauvais glaçons ont-ils été ajoutés au bac? Utiliser seulement des cubes produits par la machine à glaçons courante. ■ La glace a-t-elle fondu autour de la tige (spirale en métal) dans le bac à glaçons? Vider les glaçons et nettoyer le bac complètement. ■ Le distributeur de glaçons se bloque-t-il lorsqu'il distribue de la glace “concassée”? Changer le réglage “crushed” (glace pilée) pour le réglage “cubed” (glaçons). Si les glaçons sont correctement distribués, abaisser le bouton “crushed” pour obtenir de la glace pilée et reprendre la distribution. ■ Le bras de distribution a-t-il été retenu trop longtemps? Les glaçons cesseront d'être distribués lorsque le bras est retenu trop longtemps. Attendre 3 minutes pour que le moteur du distributeur soit réglé de nouveau avant d'être utilisé. Le distributeur d'eau ne fonctionne pas correctement ■ Porte du congélateur complètement fermée? Bien fermer la porte. Si elle ne ferme pas complètement, voir “Les portes ne fermeront pas complètement”. ■ Le réfrigérateur est-il connecté à l'alimentation en eau et le robinet d'arrêt d'eau est-il ouvert? Brancher le réfrigérateur à l'alimentation en eau et ouvrir le robinet d'arrêt d'eau complètement. ■ La pression de l'eau est-elle inférieure à 30 lb/po²? La pression de l'eau du domicile détermine l'écoulement d'eau du distributeur. Voir “Spécifications de l'alimentation en eau”. ■ Déformation du conduit de canalisation d'eau du domicile? Redresser la canalisation d'eau. ■ S'agit-il d'une nouvelle installation? Rincer et remplir le système de distribution d'eau. ■ Un filtre à eau est-il installé sur le réfrigérateur? Le filtre peut être obstrué ou installé incorrectement. ■ Un système de filtration de l'eau à osmose inverse est-il connecté à votre canalisation d'eau froide? Voir “Spécifications de l'alimentation en eau” soit dans les instructions d'installation soit dans le Guide d'utilisation et d'entretien. De l'eau suinte du distributeur REMARQUE : Il est normal de constater une ou deux gouttes d'eau après la distribution d'eau. ■ Le verre n'a pas été maintenu sous le distributeur assez longtemps? Maintenir le verre sous le distributeur 2 à 3 secondes après avoir relâché le levier du distributeur. ■ S'agit-il d'une nouvelle installation? Vidanger le système de distribution d'eau. Voir “Distributeurs d'eau et de glaçons”. ■ Le filtre à eau a-t-il été récemment changé? Vidanger le système de distribution d'eau. Voir “Distributeurs d'eau et de glaçons”. L'eau du distributeur n'est pas assez froide REMARQUE : L'eau du distributeur est refroidie à seulement 50°F (10°C). ■ S'agit-il d'une nouvelle installation? Attendre 24 heures après l'installation pour que l'alimentation d'eau refroidisse complètement. ■ Une grande quantité d'eau a-t-elle récemment été distribuée? Attendre 24 heures pour que l'alimentation d'eau refroidisse complètement. ■ N'a-t-on pas récemment distribué de l'eau? Le premier verre d'eau peut ne pas être froid. Jeter le premier verre d'eau. ■ Le réfrigérateur est-il branché à l'arrivée d'eau froide? S'assurer que le réfrigérateur est branché à l'arrivée d'eau froide. Voir “Spécifications de l'alimentation en eau”. Risque de coupure Utiliser un verre robuste pour prendre des glaçons ou de l'eau. Le non-respect de cette instruction peut causer des coupures. AVERTISSEMENT Risque de coupure Utiliser un verre robuste pour prendre des glaçons ou de l'eau. Le non-respect de cette instruction peut causer des coupures. AVERTISSEMENT45 FEUILLES DE DONNÉES SUR LE PRODUIT Système de filtration d'eau de la grille de la base Modèle T2WG2L/T2RFWG2 Capacité 200 gallons (758 litres) Modèle T2WG2/T2RFWG2 Capacité 200 gallons (758 litres) Ce produit a été testé selon les normes 42 et 53 NSF/ANSI pour la réduction des substances énumérées ci-dessous. La concentration des substances indiquées dans l'eau entrant dans le système a été réduite à une concentration moindre ou égale à la limite permissible pour l'eau qui quitte le système, tel que spécifié dans 42 et 53 NSF/ANSI. Paramètres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,85 gpm (3,2 Lpm). Pression = 60 lb/po² (413,7 kPa). Temp. = 68 °F à 71,6°F (20°C à 22°C). ■ Il est essentiel que les exigences de fonctionnement, d'entretien et de remplacement de filtre soient respectées pour que ce produit donne le rendement annoncé. ■ Utiliser la cartouche de remplacement T2RFWG2, pièce n° 4396841. Au Canada, utiliser la cartouche de rechange T2RFWG2, pièce n° 4396841B. Prix au détail suggéré en 2005 de 34,99 $US/43,99 $CAN. Les prix sont sujets à modification sans préavis. Modèle T2WG2L : Lorsque le témoin lumineux de l'état du filtre passe du vert au jaune, commander un nouveau filtre. Lorsque le témoin lumineux de l'état du filtre passe du jaune au rouge, il est recommandé de remplacer le filtre. Modèle T2WG2 : Changer la cartouche du filtre à eau tous les 6 mois en fonction de l'utilisation. Si le débit d'eau au distributeur ou à la machine à glaçons diminue de façon marquée avant que 6 mois ne se soient écoulés, remplacer la cartouche du filtre à eau plus souvent. ■ Ces contaminants ne sont pas nécessairement présents dans votre approvisionnement d'eau. Même si le test a été effectué dans des conditions de laboratoires standard, le rendement réel peut varier. ■ Le produit doit être utilisé pour l'eau froide seulement. ■ Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le système. ■ Consulter la section “Assistance ou service” pour obtenir le nom, l'adresse et le numéro de téléphone du fabricant. ■ Consulter la section “Garantie” pour voir la garantie limitée du fabricant. Directives d'application/Paramètres d'approvisionnement en eau Produit testé et certifié par NSF International en vertu de la norme NSF/ ANSI 42 (réduction du goût et de l'odeur du chlore, et particules de classe II*) et en vertu de la norme NSF/ANSI 53 (réduction de mercure, benzène, toxaphène, O-dichlorobenzène et carbofurane. Réd. de substancesEffets esthétiquesCritères de réduction NFSAffluent moyenConcentration dans l'eau à traiterEffluent maximalEffluent moyen% de réd. minimale% de réd. moyenneChlore goût/odeurParticules (classe II*)réduction de 50 %réduction de 85 %2,0182 mg/L1333333 #/mL2,0 mg/L ± 10%Au moins 10 000 particules/mL0,06 mg/L6600 #/mL 0,0536 mg/L2325 #/mL97,0399,5197,3499,83Réduction des contaminantsCritères de réduction NFSAffluent moyenConcentration dans l'eau à traiterEffluent maximalEffluent moyen% de réd. minimale% de réd. moyenneMercure : à pH 6,5Mercure : à pH 8,50,002 mg/L0,002 mg/L0,0058 mg/L0,0059 mg/L0,006 mg/L ± 10 %0,006 mg/L ± 10 %0,0002 mg/L0,0005 mg/L0,0002 mg/L0,0003 mg/L96,5491,5796,5494,92 Benzène 0,005 mg/L 0,0154 mg/L 0,015 mg/L ± 10 % 0,0012 mg/L 0,0006 mg/L 92,22 96,34 O-Dichlorobenzène 0,6 mg/L 1,7571 mg/L 1,8 mg/L ± 10 % 0,0250 mg/L 0,0066 mg/L 98,58 99,63 Toxaphène 0,003 mg/L 0,015 mg/L 0,015 mg/L ± 10 % 0,001 mg/L 0,001 mg/L 93,33 93,33 Carbofurane 0,04 mg/L 0,0819 mg/L 0,08 mg/L ± 10 % 0,0400 mg/L 0,0213 mg/L 51,13 74,00 Source d'eau Pression de l'eau Tem pérature de l'eau Débit nominal Collectivité ou puits

Classe II - taille des particules : 1 um à <5 um Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC). ® NSF est une marque déposée de NSF International.46 Système de filtration d'eau de la grille de la base Modèle T1WG2L/T2RFWG2 Capacité 200 gallons (758 litres) Modèle T1WG2/T2RFWG2 Capacité 200 gallons (758 litres) Ce produit a été testé selon les normes 42 et 53 NSF/ANSI pour la réduction des substances énumérées ci-dessous. La concentration des substances indiquées dans l'eau entrant dans le système a été réduite à une concentration moindre ou égale à la limite permissible pour l'eau qui quitte le système, tel que spécifié dans 42 et 53 NSF/ANSI. Paramètres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,5 gpm (1,9 Lpm). Pression = 60 lb/po² (413,7 kPa). Temp. = 68°F à 71,6°F (20°C à 22°C). ■ Il est essentiel que les exigences de fonctionnement, d'entretien et de remplacement de filtre soient respectées pour que ce produit donne le rendement annoncé. ■ Utiliser la cartouche de rechange T2RFWG2, pièce n° 4396841. Au Canada, utiliser la cartouche de rechange T2RFWG2, pièce n° 4396841B. Prix suggéré au détail en 2005 de 34,99 $US/43,99 $CAN. Les prix sont sujets à modification sans préavis. Modèle T1WG2L : Lorsque le témoin lumineux de l'état du filtre passe du vert au jaune, commander un nouveau filtre. Lorsque le témoin lumineux de l'état du filtre passe du jaune au rouge, il est recommandé de remplacer le filtre. Modèle T1WG2 : Changer la cartouche du filtre à eau tous les 6 mois en fonction de l'utilisation. Si le débit d'eau au distributeur ou à la machine à glaçons diminue de façon marquée avant que 6 mois ne se soient écoulés, remplacer la cartouche du filtre à eau plus souvent. ■ Ces contaminants ne sont pas nécessairement présents dans votre approvisionnement d'eau. Même si le test a été effectué dans des conditions de laboratoires standard, le rendement réel peut varier. ■ Le produit doit être utilisé pour l'eau froide seulement. ■ Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le système. ■ Consulter la section “Assistance ou service” pour obtenir le nom, l'adresse et le numéro de téléphone du fabricant. ■ Consulter la section “Garantie” pour la garantie limitée du fabricant. Directives d'application/Paramètres d'approvisionnement en eau Produit testé et certifié par NSF International en vertu de la norme NSF/ ANSI 42 (réduction du goût et de l'odeur du chlore, et particules de classe II*) et en vertu de la norme NSF/ANSI 53 (réduction de mercure, benzène, toxaphène, O-dichlorobenzène et carbofurane. Réd. de substancesEffets esthétiquesCritères de réduction NFSAffluent moyenConcentration dans l'eau à traiterEffluent maximalEffluent moyen% de réd. minimale% de réd. moyenneChlore goût/odeurParticules (classe II*)réduction de 50 %réduction de 85 %2,0182 mg/L1333333 #/mL2,0 mg/L ± 10 %Au moins 10 000 particules/mL0,06 mg/L6600 #/mL 0,0536 mg/L2325 #/mL97,0399,5197,3499,83Réduction des contaminantsCritères de réduction NFSAffluent moyenConcentration dans l'eau à traiterEffluent maximalEffluent moyen% de réd. minimale% de réd. moyenneMercure : à pH 6,5Mercure : à pH 8,50,002 mg/L0,002 mg/L0,0058 mg/L0,0059 mg/L0,006 mg/L ± 10 %0,006 mg/L ± 10 %0,0002 mg/L0,0005 mg/L0,0002 mg/L0,0003 mg/L96,5491,5796,5494,92 Benzène 0,005 mg/L 0,0154 mg/L 0,015 mg/L ± 10 % 0,0012 mg/L 0,0006 mg/L 92,22 96,34 O-Dichlorobenzène 0,6 mg/L 1,7571 mg/L 1,8 mg/L ± 10 % 0,0250 mg/L 0,0066 mg/L 98,58 99,63 Toxaphène 0,003 mg/L 0,015 mg/L 0,015 mg/L ± 10 % 0,001 mg/L 0,001 mg/L 93,33 93,33 Carbofurane 0,04 mg/L 0,0819 mg/L 0,08 mg/L ± 10 % 0,0400 mg/L 0,0213 mg/L 51,13 74,00 Source d'eau Pression de l'eau Temp érature de l'eau Débit nominal Collectivité ou puits

Classe II - taille des particules : 1 um à <5 um Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC). ® NSF est une marque déposée de NSF International.GARANTIE DES GROS APPAREILS MÉNAGERS WHIRLPOOL CORPORATION

GARANTIE LIMITÉE DE UN AN

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les pièces de rechange FSP

et la main-d'oeuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une compagnie de service désignée par Whirlpool.

WHIRLPOOL NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil, remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile. 2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Ces pièces consomptibles ne sont pas couvertes par la garantie.

3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal.

4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par Whirlpool.

5. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.

6. Le coût des pièces de rechange et de la main-d'œuvre pour les appareils utilisés hors des États-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

8. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.

9. Les frais de transport pour le service d'un produit dans les régions éloignées.

10. La dépose et la réinstallation de votre appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation fournies. CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDICTION À UNE AUTRE. À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique. Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section “Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant Whirlpool. Aux É.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777. 8/05
