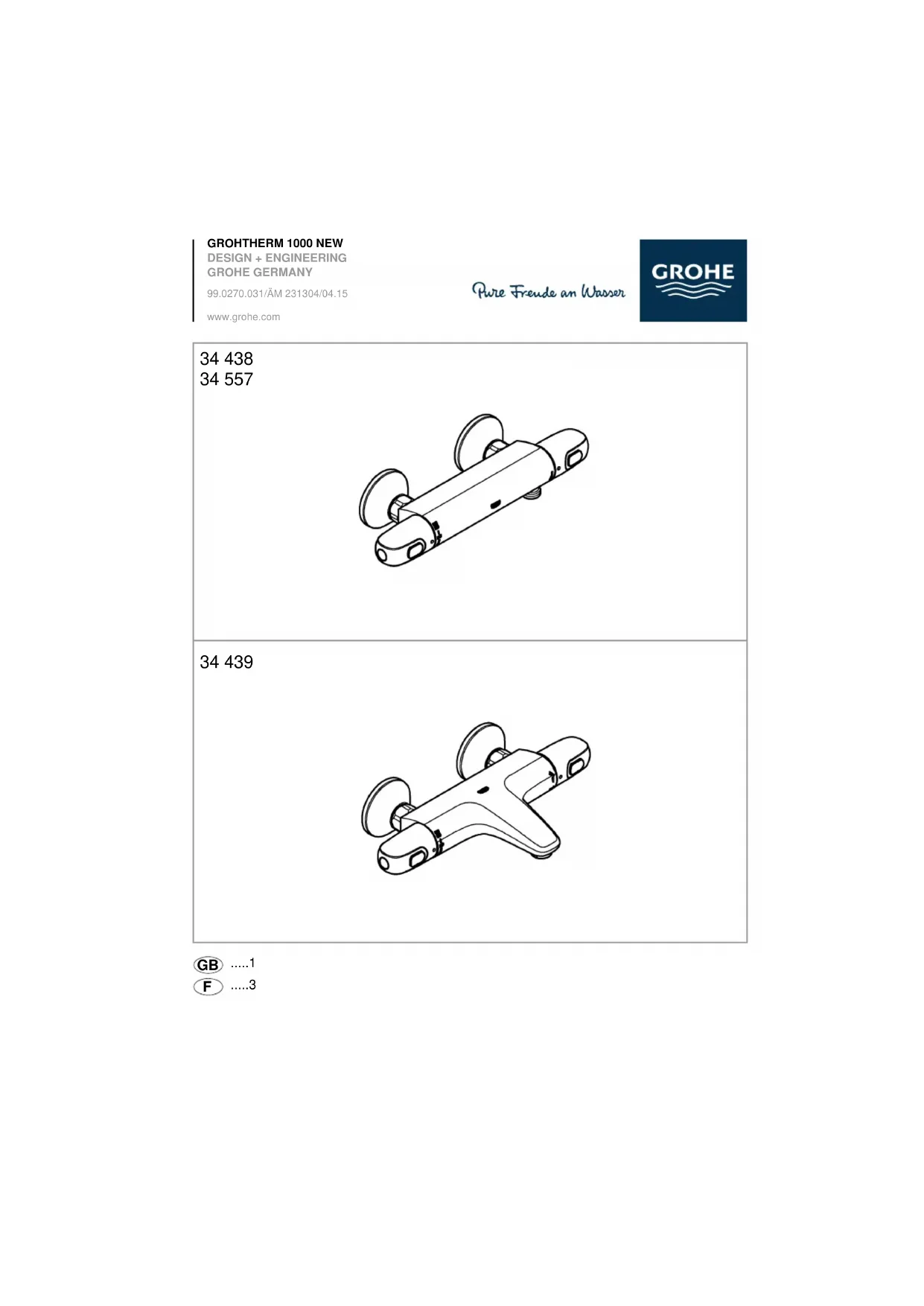

MODE D'EMPLOI Grohterm 1000 34550000 GROHE

Domaine d'application Les robinetteries thermostatiques sont conçues pour fournir de l'eau chaude avec des accumulateurs sous pression et permettent d'obtenir une température de l'eau extrêmement précise. Si la puissance est suffisante (à partir de 18 kW, ou 250 kcal/min), des chauffe-eau instantanés électriques ou au gaz conviennent également. Les thermostats ne peuvent pas être utilisés avec des accumulateurs sans pression (chauffe-eau à écoulement libre). Tous les thermostats sont réglés en usine sur une pression dynamique de 3 bars. Si des différences de température devaient apparaître, régler le thermostat en fonction des conditions locales d'utilisation (voir Réglage). Caractéristiques techniques Pression dynamique minimale sans résistance hydraulique en aval 0,5 bar Pression dynamique minimale avec résistance hydraulique en aval 1 bar Pression de service maxi. 10 bars Pression dynamique recommandée 1 à 5 bars Pression d’épreuve 16 bars Débit à une pression dynamique de 3 bars Robinet env. 20 l/min Douche env. 14 l/min Température d'eau maxi. à l'arrivée d'eau chaude 70 °C Température d'admission maxi. recommandée (économie d'énergie) 60 °C Verrouillage de sécurité 38 °C Température de l'eau chaude au raccord d'alimentation au moins 2 °C de plus que la température de l'eau mitigée Raccordement eau froide à droite Raccordement eau chaude à gauche Débit minimal = 5 l/min Installer un réducteur de pression en cas de pressions statiques supérieures à 5 bars. Installation Bien rincer les canalisations avant et après l’installation (respecter la norme EN 806)! Monter les raccordements et visser la robinetterie, voir volet I, fig. [1]. Tenir compte de la cote du schéma sur le volet I. La saillie peut être augmentée à l'aide d'une rallonge de 20mm, voir volet II, pièces de rechange, réf. 07 130. Ouvrir les arrivées d'eau froide et d'eau chaude et vérifier l'étanchéité des raccordements. Raccordement inversé (chaud à droite - froid à gauche). Remplacer la cartouche compacte de thermostat, voir pièces de rechange, volet II, réf. 47 175 (1/2”). Lors de l’insertion de la cartouche compacte de thermostat, la fonction Cool Touch a été supprimée. Réglage Réglage de la température, voir volet I fig. [2]. Limitation de la température La température est limitée à 38 °C par le verrouillage de sécurité. Il est possible d'aller au-delà de la limite des 38 °C et d'obtenir une température plus élevée en appuyant sur la touche, voir fig. [3]. Temperatur position de fin est à 46 °C. Si le position de fin de temperatur doir être limitée à 43 °C utilise le limiteur de température (dans la livraison) voir fig. [3]. Robinetterie de douche : Réglage de la butée économique, voir volet III, fig. [4]. Il est possible d'aller au-delà de la butée en appuyant sur la touche, voir volet III, fig. [5]. Mitigeur de bain : Utilisation du croisillon, voir volet III, fig. [6]. Fonction Eco, il est possible d'augmenter le débit du robinet en appuyant sur la touche. Attention en cas de risque de gel En cas de mise hors gel, la purge simple de l’installation n’est pas suffisante pour protéger la robinetterie. Lors de la purge de l’installation principale, vous devez vider le corps thermostatique dont les raccordements d'eau froide et d'eau chaude sont équipés de clapets anti-retour. Pour cela, ôter le thermostat du mur. Maintenance Vérifier toutes les pièces, les nettoyer, les remplace éventuel- lement et les lubrifier avec la graisse spéciale pour robinets. Couper l'alimentation en eau chaude et en eau froide. Clapet anti-retour, voir volet III fig. [7]. Dévisser l'ergot de raccordement avec une clé Allen de 12mm. Le montage s'effectue dans l'ordre inverse de la dépose. Cartouche compacte de thermostat, voir volet IV, fig. [8]. Le montage s'effectue dans l'ordre inverse de la dépose. Après tout travail de maintenance sur la cartouche compacte de thermostat, un réglage est nécessaire (voir Réglage). Commande Aquadimmer (mitigeur de bain), voir volet IV, fig. [9]. Le montage s'effectue dans l'ordre inverse de la dépose. Tête en céramique (robinetterie de douche), voir volet III et IV, fig. [4] et [10]. Le montage s'effectue dans l'ordre inverse de la dépose. Mousseur (13 952), le dévisser et le nettoyer, voir volet II. Douche, voir volet IV, fig. [11]. Le montage s'effectue dans l'ordre inverse de la dépose. Les buses SpeedClean sont garanties 5 ans. Les buses SpeedClean, qui doivent être nettoyées régulièrement, permettent d'éliminer, par frottement avec les doigts, les dépôts calcaires sur le diffuseur. Pièces de rechange, voir volet II (* = accessoires spéciaux). Entretien Les indications relatives à l'entretien figurent sur la notice jointe à l'emballage.III min. max.
