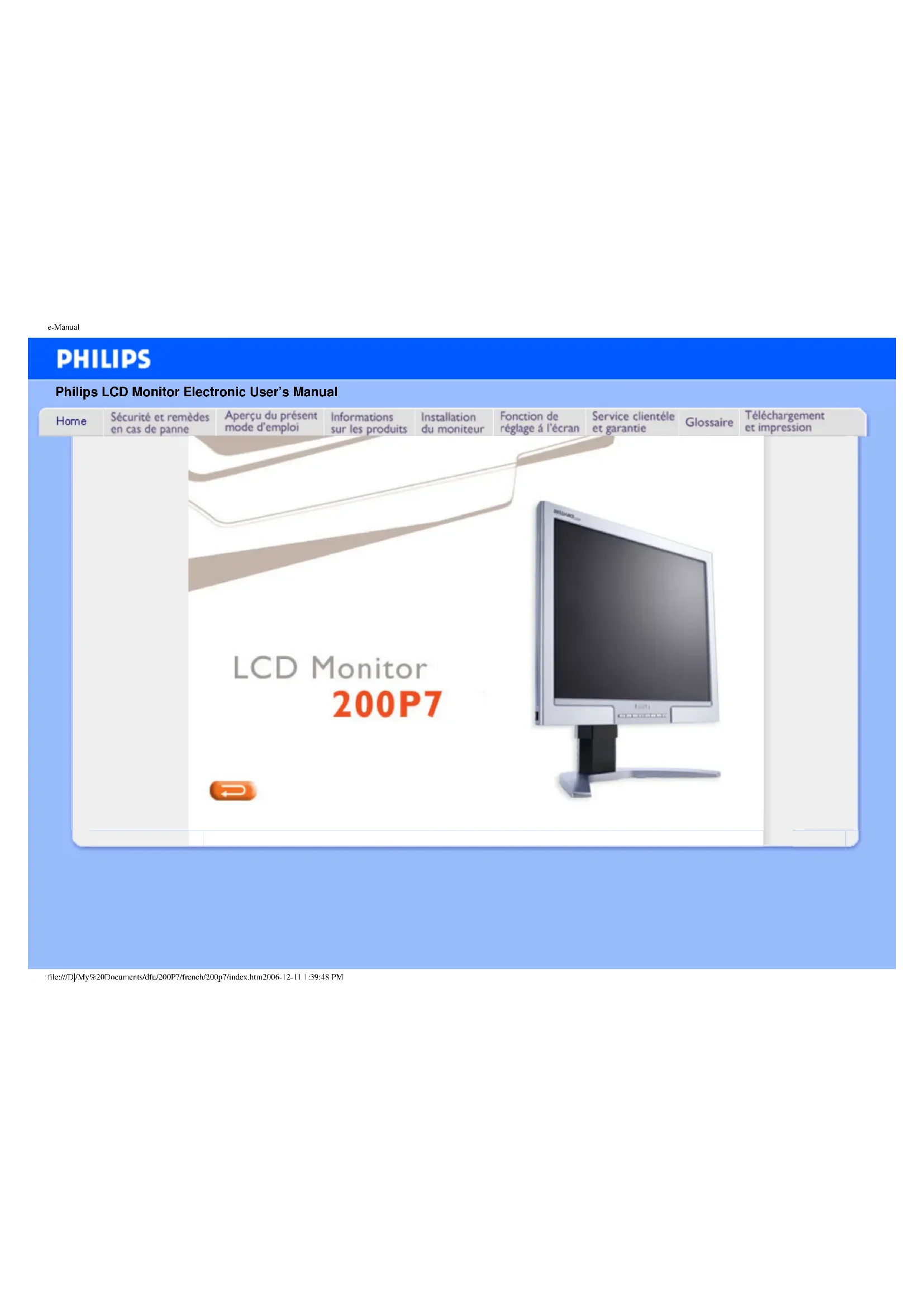

MODE D'EMPLOI Brilliance 200P7EG PHILIPS

• Précautions de Sécurité et Entretien

• Questions Fréquemment Posées

• Recherches de Causes de Pannes

• Informations Concernant les Réglementations

• Autres Informations Associées Sécurité et remèdes en cas de panne Précautions de sécurité et d'entretien

AVERTISSEMENT : L'utilisation de contrôles, de réglages ou de

procédures différentes de celles précisées dans cette documentation risquent d'entraîner une exposition à des chocs, des dangers électriques et/ou des dangers mécaniques. Lorsque vous connectez et utilisez le moniteur de votre ordinateur, lisez et suivez les consignes suivantes : Utilisation : ● Protégez le moniteur de la lumière directe du soleil et ne l'utilisez pas à proximité de poêles ou autres sources de chaleur. ● Éloignez tout objet pouvant tomber dans les orifices de ventilation ou empêcher le refroidissement correct des composants électroniques du moniteur. ● N'obstruez pas les orifices de ventilation du boîtier. ● Lors de la disposition du moniteur, veillez à ce que la fiche d'alimentation et la prise soient facilement accessibles. ● Si vous mettez le moniteur hors tension en débranchant le câble secteur ou le câble d'alimentation CC, attendez 6 secondes avant de rebrancher ces câbles. ● Toujours utiliser le cordon secteur fourni par Philips. Si vous constatez qu'il est manquant, veuillez prendre contact avec votre centre de service local (reportez-vous au chapitre « Centre d'information à la clientèle »). ● Ne pas soumettre le moniteur LCD à d'importantes vibrations ni à des impacts pendant l'utilisation. ● Ne pas heurter ni laisser tomber le moniteur pendant l'utilisation ou le transport. Il est vivement recommandé de soulever le moniteur à deux mains. file:///D|/My%20Documents/dfu/200P7/french/200p7/SAFETY/SAFETY.HTM (1 of 3)2006-12-11 1:39:50 PMSécurité et remèdes en cas de panne

Entretien : ● Afin d'éviter d'endommager l'écran LCD, n'exercez aucune pression excessive sur celui-ci. Lorsque vous déplacez le moniteur, saisissez-le par son cadre pour le soulever ; ne mettez assurément pas vos mains ni vos doigts sur l'écran pour le soulever. ● Débranchez le moniteur si vous envisagez de ne pas l'utiliser pendant un certain temps. ● Débranchez le moniteur si vous voulez le nettoyer. Pour ce faire, utilisez un chiffon légèrement humide. Vous pouvez aussi vous servir d'un chiffon sec, pour autant que le moniteur soit hors tension. Par contre, n'utilisez jamais de solvants organiques, tels que l'alcool ou des liquides à base d'ammoniaque pour nettoyer le moniteur. ● Afin d'éviter tout risque d'électrocution ou d'endommagement permanent à l'appareil, n'exposez pas le moniteur à la poussière, ni à la pluie. Ne le mettez pas non plus en contact avec de l'eau ni avec un environnement excessivement humide. ● Si votre moniteur est mouillé par de l'eau, essuyez-le aussi rapidement que possible à l'aide d'un chiffon sec. ● Si un corps étranger ou de l'eau pénètrent dans le moniteur, mettez-le immédiatement hors tension et débranchez le cordon secteur. Retirez ensuite le corps étranger ou épongez l'eau et envoyez le moniteur au centre de maintenance. ● Ne stockez pas et n'utilisez pas le moniteur LCD dans des endroits exposés à la chaleur, aux rayons directs du soleil ou à un froid extrême. ● Afin d'assurer les performances optimales de votre moniteur et l'utiliser pendant plus longtemps, il doit se trouver dans un endroit compris dans les plages de température et d'humidité suivantes : ❍ Température : 5-35°C 41-95°F ❍ Humidité : 20-80% HR Service après-vente : ● Le boîtier peut uniquement être ouvert par un technicien qualifié. ● Si vous avez besoin de documents en vue d'une réparation, veuillez prendre contact avec votre centre de service local (reportez-vous à la section « Centre d'information à la clientèle ») . ● Pour toute information relative au transport, consultez les « Caractéristiques physiques ». ● Ne laissez pas votre moniteur dans une voiture ni dans un coffre de voiture à la lumière directe du soleil. Adressez-vous à un technicien si le moniteur ne fonctionne pas normalement ou si vous n'êtes pas sûr(e) de la procédure à suivre après avoir lu les instructions du mode d'emploi. Une image statique fortement contrastée qui reste affichée sur l'écran d'un moniteur LCD pendant une période prolongée peut provoquer une rétention d'image, une image rémanente ou image 'fantôme' de moniteur LCD pendant. Ce phénomène bien connu est provoqué par les limitations technologiques inhérentes à la fabrication d'écrans LCD. Pensez toujours à activer un programme économiseur d'écran pour protéger votre écran contre la rétention d'image.

Avertissement : Si vous ne respectez pas ces instructions, vous risquez de

provoquer une rétention d'image ou image rémanente, cela ne peut pas être enlevé ni réparé. Ce phénomène n'est pas couvert par la garantie Philips.

• Sécurité et Recherche de Causes de Pannes

• Compatibilité Avec d'autres Périphériques

• Technologie Panneau LCD

• Ergonomie, Ècologie et Normes de Sécurité

• Recherche de Causes de Pannes

• Informations Concernant les Réglementations

• Autres Informations Associées

QFP (Questions Fréquemment Posées) QFP générales Q : Au moment de l'installation de mon moniteur, que dois-je faire si l'écran affiche "Impossible d'afficher ce mode vidéo" ? R : Mode vidéo recommandé pour les moniteurs Philips 20": 1600x1200@60Hz.

Débranchez tous les câbles et connectez ensuite votre PC au moniteur que vous utilisiez précédemment et dont l'affichage était correct.

2. Dans le menu Démarrer de Windows, sélectionnez Paramètres/Panneau de

configuration. Sélectionnez dans cette dernière fenêtre l'icône Affichage. Dans la fenêtre Propriétés pour Affichage, sélectionnez l'onglet Configuration. Ensuite, dans l'Espace du bureau, déplacez le curseur sur 1600x1200 pixels (20").

3. Cliquez sur le bouton Propriétés avancées et réglez la fréquence de

rafraîchissement sur 60Hz et cliquez ensuite sur OK.

4. Remettez l'ordinateur sous tension et répétez les étapes 2 et 3 pour vérifier

que le PC est réglé sur 1600x1200@60Hz (20").

5. Mettez l'ordinateur hors tension, débranchez l'ancien moniteur et reconnectez

le moniteur LCD Philips.

6. Remettez le moniteur et ensuite votre PC sous tension.

Q : Que signifie pour moi "fréquence de régénération" dans un moniteur LCD ? R : Pour les moniteurs LCD, la fréquence de régénération compte bien moins. Les moniteurs LCD affichent à 60 Hz une image stable, sans scintillement. Il n'y a pas de différence visible entre 85 Hz et 60 Hz. Q : À quoi correspondent les fichiers .inf et .icm présents sur le CD-ROM ? Comment installer les pilotes (.inf et .icm) ? R: Il s'agit des fichiers pilotes pour votre moniteur. Suivez les instructions du mode d'emploi pour installer ces pilotes. Lors de la première installation, il se peut que votre ordinateur vous réclame les pilotes pour le moniteur (fichiers .inf et .icm) ou un disque pilote. Suivez les instructions pour insérer le CD-ROM « compagnon » inclus dans la boîte. Les pilotes pour le moniteur (fichiers .inf et .icm) seront installés automatiquement. Q: Comment régler la résolution ?

Votre carte vidéo/ pilote graphique et votre moniteur déterminent ensemble les résolutions disponibles. Vous pouvez sélectionner la résolution souhaitée à l'aide du file:///D|/My%20Documents/dfu/200P7/french/200p7/SAFETY/SAF_FAQ.HTM (1 of 9)2006-12-11 1:39:55 PMQFP (Questions Frèquemment Posèes) Panneau de configuration Windows® et des Propriétés pour affichage . Q: Que faire si je ne m'en sors pas lors des réglages du moniteur ?

Il suffit d'appuyer sur la touche OK, de sélectionner ensuite « Reset » (Réinitialisation) pour retrouver tous les réglages usine d'origine. Q : En quoi consiste la fonction Auto ? R : La touche Réglage AUTO restitue la position optimale d'écran, les réglages de phase et d'horloge, ceci en appuyant sur un bouton unique - sans avoir à naviguer à travers les menus OSD(On Screen Display) et les touches de contrôle. Remarque : La fonction automatique est uniquement disponible avec certains modèles. Q : Mon moniteur ne re’oit pas de courant (la diode électroluminescente Alimentation ne s'allume pas) ? Que dois-je faire ? R : S’assurer que le cordon d’alimentation CA est connecté entre le moniteur et la sortie CA et appuyer sur une touche du clavier / la souris pour activer le PC. Q: Le moniteur LCD accepte-t-il un signal entrelacé présent avec les modèles de PC ?

Non. Si un signal entrelacé est utilisé, l'écran affiche à la fois les lignes de balayage horizontal paires et impaires, ce qui provoque une distorsion de l'image. Q : Pour les LCD, qu'implique la fréquence de régénération ? R : â la différence de la technologie d'affichage CRT dans laquelle la vitesse du faisceau de l'électron balayé du haut vers le bas de l'écran détermine le scintillement, un affichage de matrice active utilise un élément actif (TFT) pour contrôler chaque pixel individuel ; la fréquence de régénération ne s'applique donc pas vraiment à la technologie LCD. Q : L'écran LCD résistera-t-il aux éraflures ? R : Un revêtement protecteur est appliqué sur la surface du LCD, il résiste jusqu'à un certain degré de dureté (la dureté d'un crayon 2H à peu près). De manière générale, il est recommandé de ne pas exposer la surface du panneau à des chocs excessifs ou à des éraflures. file:///D|/My%20Documents/dfu/200P7/french/200p7/SAFETY/SAF_FAQ.HTM (2 of 9)2006-12-11 1:39:55 PMQFP (Questions Frèquemment Posèes) Q : Comment dois-je nettoyer la surface du LCD ? R : Pour un nettoyage normal, utilisez un chiffon doux et propre. Pour un nettoyage en profondeur, veuillez utiliser de l'alcool isopropylique. N'utilisez pas d'autres solvants, tels que l'alcool éthylique, l'éthanol, l'acétone, l'hexane, etc. Q : Puis-je changer les paramètres de couleurs de mon moniteur? R : Oui, vous pouvez changer vos paramètres de couleurs grâce à la commande OSD en respectant les procédures suivantes,

1. Appuyer sur « OK » pour afficher le menu OSD (On Screen Display)

2. Appuyer sur la flèche descendante pour sélectionner l’option « color » (couleur)

puis appuyer sur « OK » pour entrer dans les paramètres de couleur; il y a cinq paramètres comme indiqué ci-dessous. a. 6500K; ce paramètre présente le panneau dans un ton proche du blanc rougeâtre. b. 9300K; ce paramètre présente le panneau dans un ton proche du blanc bleuâtre. c. Original; ce paramètre charge le panneau par défaut en matière de ton. (Remarque: une marque de panneau différente peut présenter une température de couleur différente*) d. sRGB; il s’agit d’un paramètre standard destine à assurer un bon échange de couleurs entre différents périphériques (p.ex. caméras numériques, moniteurs, imprimantes, scanners, etc.) e. Configuré par l’utilisateur; l’utilisateur peut choisir sa couleur de préférence en ajustant les couleurs rouge, vert, bleu. *Mesure de la couleur de la lumière rayonnée par un objet chauffé. Cette mesure est exprimée en termes d’échelle absolue, (degrés Kelvin). Les températures Kevin inférieures telles que 2004K sont rouges; les températures supérieures telles que 9300K sont bleues. La température neutre est blanche, à 6504K. Q : Le moniteur LCD Philips peut-il être monté sur un mur ? R : Oui, les moniteurs LCD Philips Brilliance sont dotés de cette fonction en option. Les quatre trous du montant VESA standard sur le couvercle arrière permettent à l’utilisateur de monter le moniteur Philips sur la plupart des bras ou accessoires VESA standard. Nous vous recommandons de contacter votre représentant de commerce Philips pour de plus amples renseignements. Q : Qu'est-ce que la rétention d'image ? Quel est le meilleur moyen d'éviter la rétention d'image ? file:///D|/My%20Documents/dfu/200P7/french/200p7/SAFETY/SAF_FAQ.HTM (3 of 9)2006-12-11 1:39:55 PMQFP (Questions Frèquemment Posèes) R : La persistance d'image, les images rémanentes ou les images fantômes sont tous des termes utilisés pour décrire la rétention d'image LCD. Le rétention d'image LCD peut survenir lorsqu'une image résiduelle statique reste visible sur un écran de moniteur LCD pendant une période prolongée. La plupart des phénomènes de rétention d'image peuvent être évités simplement en utilisant un économiseur d'écran qui affiche des images changeantes ou aléatoires après un certain laps de temps sans signal du clavier ou de la souris. Q :Comment puis-je éviter la rétention d'image ? R : Pour réduire les risques de rétention d'image, nous vous recommandons de :

1. Eviter de laisser une image statique affichée à l'écran pendant une période

2. Mettre en place un économiseur d'écran qui affiche des images changeantes

ou aléatoires lorsque le moniteur LCD n'est pas utilisé.

3. Paramétrer les options d'économie d'énergie ou de gestion d'énergie sur votre

ordinateur pour que le moniteur LCD soit mis hors tension après 15 ou 20 minutes d'inactivité.

4. Réduire les niveaux de contraste et de luminosité de l'écran de votre moniteur

5. Mettre votre moniteur LCD hors tension lorsqu'il n'est pas utilisé.

Q : La rétention d'image est-elle réparable ? R : Non, la rétention d'image provoquée par des images statiques qui restent affichées pendant des périodes prolongées ne peut pas être réparée et n'est pas couverte par la garantie Philips.

RETOUR AU HAUT DE LA PAGE

Réglages de l'écran Q : Qu'est-ce que le programme FPadjust du disque d'installation et du CD-ROM ? R : Le programme FPadjust crée des motifs d'alignement vous aidant à régler, en vue d'une performance optimale, les paramètres du moniteur, tels que le contraste, la luminosité, la position horizontale, la position verticale, la phase et l'horloge. Q: Lors de l'installation de mon moniteur, comment en obtenir les meilleures performances ? file:///D|/My%20Documents/dfu/200P7/french/200p7/SAFETY/SAF_FAQ.HTM (4 of 9)2006-12-11 1:39:55 PMQFP (Questions Frèquemment Posèes)

Pour bénéficier des meilleures performances, assurez-vous que les réglages de l'écran sont sélectionnés sur 1600x1200@60Hz pour 20". Remarque : Vous pouvez vérifier les réglages en cours en appuyant sur la touche OSD OK. Le mode d'affichage en cours apparaîtra alors dans les informations produit sous les commandes principales OSD.

2. Pour installer le programme Flat Panel Adjust (réglage de l'écran plat) présent

sur le CD-ROM d'installation, affichez le contenu du CD-ROM et cliquez deux fois sur l'icône FP_setup4.3.exe. Cette opération installera automatiquement le programme et placera un raccourci sur votre bureau.

Exécutez Fpadjust en cliquant deux fois sur le raccourci. Suivez les instructions étape par étape afin d'optimiser la performance de l'image avec le contrôleur vidéo de votre système. Q : En termes de radiation, quelle est la différence entre les LCD et les CRT ? R : Les LCD n'utilisant pas de canon à électrons, ils n'engendrent pas le même volume de radiations à la surface de l'écran.

Compatibilité avec d'autres périphériques Q : Puis-je connecter mon moniteur LCD à n'importe quel ordinateur, poste de travail ou Mac ? R : Oui, tous les moniteurs LCD de Philips sont totalement compatibles avec les ordinateurs, Mac et postes de travail standard. Vous aurez peut-être besoin d'un adaptateur de câble pour connecter le moniteur à votre Mac. Veuillez contacter votre fournisseur/revendeur pour de plus amples détails. Q: Les moniteurs LCD Philips sont-ils Plug-and-Play ?

Oui, les moniteurs sont prêts à l'emploi (Plug-and-Play) et compatibles avec Windows® 95, 98, 2000, XP et Vista. Q : Qu'est-ce que qu'USB (Universal Serial Bus) ? R : Imaginez que l'USB est une prise intelligente pour les périphériques d'ordinateur. L'USB détermine automatiquement quelles ressources (programme de gestion et largeur de bande du bus par exemple) sont requises par les périphériques. L'USB

file:///D|/My%20Documents/dfu/200P7/french/200p7/SAFETY/SAF_FAQ.HTM (5 of 9)2006-12-11 1:39:55 PMQFP (Questions Frèquemment Posèes) rend des ressources nécessaires disponibles sans l'intervention de l'utilisateur. L'USB a trois avantages principaux. Il élimine "l'angoisse du boîtier", à savoir la peur de retirer le boîtier de l'ordinateur pour installer des cartes de circuit - qui nécessitent souvent le réglage de paramètres IRQ complexes - pour les périphériques supplémentaires. L'USB élimine la "saturation de port". Sans l'USB, les ordinateurs sont en général limités à une imprimante, deux ports Com (une souris et un modem en général), un port parallèle supplémentaire (scanner ou caméra vidéo par exemple) et un manche à balai. De plus en plus de périphériques destinés aux ordinateurs multimédia font chaque jour leur entrée sur le marché. Avec l'USB, jusqu'à 127 périphériques peuvent fonctionner simultanément sur un ordinateur. L'USB permet le "branchement direct". Pas besoin d'éteindre, de brancher, de relancer et d'exécuter l'installation pour installer des périphériques. Pas besoin non plus de répéter ces étapes dans l'autre sens pour débrancher un périphérique. Bref, l'USB transforme la devise "Brancher et prier" en un authentique "Prêt à jouer" ! Consultez le glossaire pour davantage d'informations sur la prise USB. Q : Qu'est-ce qu'un concentrateur d'USB ? R : Un concentrateur d'USB offre des connexions supplémentaires au bus de série universel. Un port en amont du concentrateur connecte un concentrateur à l'hùte, un ordinateur généralement. Plusieurs ports en aval dans un concentrateur permettent une connexion à un autre concentrateur ou périphérique, tel qu'un clavier USB, un appareil photo ou une imprimante. Q: Que faire si mes périphériques USB ne fonctionnent pas avec le hub USB de mon moniteur? R: Si vous expérimentez le problème, détachez et rattachez juste le câble hub USB entre le PC et votre moniteur, puis actualisez le gestionnaire de périphériques de votre PC (Démarrer > Paramètres > Panneau de configuration > Système > Matériel > Gestionnaire de périphériques > Actualiser) ou redémarrez votre PC et le problème peut être résolu par l'une des procédures ci-dessus.

RETOUR AU HAUT DE LA PAGE

Technologie panneau LCD Q : En quoi consiste un affichage à cristaux liquides ? R : Un LCD (Affichage à cristaux liquides) est un périphérique optique couramment utilisé pour afficher des caractères ASCII et des images sur des éléments numériques tels que des montres, des calculettes, des consoles portables de jeux, etc. LCD est la technologie utilisée pour les affichages dans les ordinateurs portables et les autres ordinateurs de petite taille. De même que les technologies de diode file:///D|/My%20Documents/dfu/200P7/french/200p7/SAFETY/SAF_FAQ.HTM (6 of 9)2006-12-11 1:39:55 PMQFP (Questions Frèquemment Posèes) électroluminescente et gaz-plasma, LCD permet aux affichages d'être bien plus minces que la technologie de tube à rayons cathodiques (CRT). LCD consomme bien moins d'électricité que les affichages DEL et à gaz car ils fonctionnent sur le principe du blocage de la lumière plutôt que de l'émettre. Q : Qu'est-ce qui différencie des LCD à matrice passive des LCD à matrice active ? R : Un LCD est constitué soit d'une grille d'affichage de matrice active, soit d'une matrice passive. Une matrice active a un transistor situé à chaque intersection de pixel, nécessitant moins de courant pour contrôler la luminescence d'un pixel. C'est pourquoi le courant d'un affichage de matrice active peut être éteint et allumé plus fréquemment, améliorant par-là le temps de régénération de l'écran (votre pointeur de souris semblera se déplacer de manière plus fluide sur l'écran par exemple). La matrice LCD passive a une grille de conducteurs dotée de pixels situés à chaque intersection de la grille. Q : Quels sont les avantages du LCD TFT par rapport au CRT ? R : Dans un moniteur CRT, un canon tire des électrons et une lumière générale en faisant se heurter des électrons polarisés sur du verre fluorescent. Les moniteurs CRT fonctionnent donc en fait avec un signal RGB analogique. Un moniteur LCD TFT est un périphérique affichant une image d'entrée en exploitant un panneau de cristaux liquides. Le TFT a une structure fondamentalement différente d'un CRT : chaque cellule a une structure de matrice active et des éléments actifs indépendants. Un LCD TFT a deux panneaux en verre et l'espace existant entre les deux panneaux est rempli de cristaux liquides. Lorsque chaque cellule est connectée avec des électrodes et imprimée avec une tension, la structure moléculaire des cristaux liquides s'en trouve altérée et contrôle le volume d'arrivée de lumière pour afficher les images. Un LCD TFT présente beaucoup d'avantages sur un CRT ; il peut en effet être très mince et il n'a pas de problèmes de scintillement étant donné qu'il n'utilise pas de méthode de balayage. Q : Pourquoi la fréquence verticale de 60 Hz est-elle optimale pour un moniteur LCD ? R : â la différence d'un moniteur CRT, un panneau LCD TFT a une résolution qui est fixe. Un moniteur XGA par exemple a 1024x3 (R, G, B) x 768 pixels et une résolution plus élevée n'est pas forcément disponible sans un traitement logiciel complémentaire. Le panneau est con’u pour optimiser un affichage pour une horloge à points de 65 MHz, l'un des standards des affichages XGA. La fréquence verticale/ horizontale pour cette horloge à points étant de 60Hz/48kHz, la fréquence optimale pour ce moniteur est de 60 Hz. Q : Quelle sorte de technologie grand angle est disponible ? Comment marche-t-elle ? R : Le panneau LCD TFT est un élément qui contrôle/affiche l'arrivée d'une lunette file:///D|/My%20Documents/dfu/200P7/french/200p7/SAFETY/SAF_FAQ.HTM (7 of 9)2006-12-11 1:39:55 PMQFP (Questions Frèquemment Posèes) arrière à l'aide de la réfraction double de cristaux liquides. En utilisant la propriété voulant que la projection d'arrivée de lumière réfracte vers l'axe principal de l'élément liquide, elle contrôle la direction de l'arrivée de lumière et l'affiche. Le taux de réfraction d'arrivée de lumière sur des cristaux liquides variant avec l'angle d'arrivée de la lumière, l'angle de visualisation d'un TFT est bien plus étroit que celui d'un CRT. En général, l'angle de visualisation fait référence au point oè le quotient de contraste est de 10. De nombreux moyens d'élargir l'angle de visualisation sont actuellement en cours de développement, l'approche la plus utilisée est une pellicule de visualisation grand angle, élargissant l'angle de visualisation en variant le quotient de réfraction. IPS (In Plane Switching) ou MVA (Multi Vertical Aligned) sont également utilisés pour un angle de visualisation plus large. Le Philips 181AS utilise une technologie IPS avancée. Q : Pourquoi n'y a-t-il pas de scintillement sur un moniteur LCD ? R : D'un point de vue technologique, les LCD scintillent, mais la raison de ce phénomène est différente de celle d'un moniteur CRT - et n'a pas d'impact sur l'aisance de visualisation. Sur un moniteur LCD, le scintillement a en général à voir avec une luminescence ne pouvant pas être décelée causée par la différence existant entre une tension positive et une tension négative. D'un autre cùté, les scintillements CRT pouvant irriter l'oeil surviennent lorsque l'action allumer/éteindre de l'objet fluorescent devient visible. La vitesse de réaction des cristaux liquides sur un panneau LCD étant bien plus lente, cette forme ennuyeuse de scintillements n'existe pas sur un affichage LCD. Q : Pourquoi un moniteur LCD est-il faible en interférence électromagnétique? R : â la différence d'un CRT, un moniteur LCD n'a pas de pièces clefs générant une interférence électromagnétique, des champs magnétiques en particulier. De plus, l'affichage LCD utilisant relativement peu de courant, son bloc d'alimentation est extrêmement silencieux.

RETOUR AU HAUT DE LA PAGE

Ergonomie, écologie et normes de sécurité Q : Qu'est-ce que la marque CE ? R : Le marquage CE (Conformité européenne) doit être affiché sur le produit réglementé placé pour la vente sur le marché européen. Cette marque "CE" signifie que le produit est conforme à une directive européenne applicable. Une directive européenne est une "loi" européenne relative à l'hygiène, la sécurité, l'environnement et la protection des consommateurs, tout à fait comme l'U.S National Electrical Code et les normes UL. Q : Le moniteur LCD est-il conforme aux normes générales de sécurité ? file:///D|/My%20Documents/dfu/200P7/french/200p7/SAFETY/SAF_FAQ.HTM (8 of 9)2006-12-11 1:39:55 PMQFP (Questions Frèquemment Posèes) R : Oui. Les moniteurs LCD Philips sont conformes aux lignes directrices des normes MPR-II et TCO 99/03 pour le contrôle des radiations, des ondes électromagnétiques, de la réduction de l'énergie, de la sécurité électrique sur le lieu de travail et le recyclage. La page consacrée aux spécifications fournit des données détaillées sur les normes de sécurité. De plus amples informations sont fournies dans le chapitre Informations concernant les réglementations.

• Sécurité et Recherche des Causes de Pannes

• Questions Fréquemment Posées

• Renseignements Supplémentaires

Recherche des Causes de Pannes Cette page présente des problèmes qui peuvent être corrigés par l'utilisateur.Si le problème persiste après avoir essayé ces solutions, contacter le représentant Philips du service après vente. Problèmes courants Vous avez ce problème Consultez ces différents points Pas d'image (La diode électroluminescente d'alimentation électrique n'est pas allumée) ● Assurez-vous que le câble d'alimentation est branché dans la prise et à l'arrière de l'écran. ● Le bouton d'alimentation électrique à l'avant de l'écran devrait tout d'abord être en position éTEINT (OFF), puis être enfoncé en position ALLUMé (ON). Pas d'image (La diode électroluminescente d'alimentation électrique est de couleur ambre ou jaune) ● Assurez-vous que l'ordinateur est allumé. ● Assurez-vous que le câble de signaux est correctement connecté à votre ordinateur. ● Assurez-vous que les broches du câble de l'écran ne sont pas tordues. ● Le dispositif d'économie d'énergie est peut-être activé L'écran affiche ● Assurez-vous que le câble de l'écran est correctement connecté à votre ordinateur. (Consultez aussi le Guide rapide de démarrage). ● Assurez-vous que les broches du câble de l'écran ne sont pas tordues. ● Assurez-vous l'ordinateur est allumé. Le bouton AUTO ne fonctionne pas correctement ● La fonction Auto est conçue pour l'utilisation sur les PC standard compatibles IBM fonctionnant avec Windows® de Microsoft ou sur des Macintosh

● Il peut ne pas fonctionner correctement si l'on utilise des PC ou cartes vidéo non - standard

La position d'affichage est incorrecte ● Appuyez sur le bouton Auto. ● Ajustez la position de l'image à l'aide de Phase/Clock (Phase/Horloge) dans More Settings (Autres réglages) dans les contrôles principaux OSD. L'image vibre sur l'écran ● Vérifiez que le câble du signal est correctement connecté à la carte graphique ou au PC. Un vacillement vertical apparaît ● Appuyez sur le bouton Auto. ● Supprimez les barres verticales à l'aide de More Settings of Phase/Clock (davantage de réglages de phase/ horloge) dans les commandes principales OSD. Un vacillement horizontal apparaît ● Appuyez sur le bouton Auto. ● Supprimez les barres verticales à l'aide de More Settings of Phase/Clock (davantage de réglages de phase/ horloge) dans les commandes principales OSD. L'écran est trop clair ou trop sombre ● Ajustez le contraste et la luminosité dans COMMANDES PRINCIPALES OSD. (Le panneau lumineux de l'écran LCD a une durée de vie fixe. Quand l'écran devient sombre ou commence à vibrer, veuillez contacter votre revendeur). Une image rémanente apparaît ● Si une image reste sur l'écran pendant une période de temps prolongée, elle peut s'imprimer sur l'écran et laisser une image rémanente. Elle disparaît habituellement après quelques heures.

file:///D|/My%20Documents/dfu/200P7/french/200p7/SAFETY/saf_troub.htm (2 of 3)2006-12-11 1:39:56 PMRecherche des Causes de Pannes Une image rémanente reste après que l'alimentation ait été coupée ● C'est une caractéristique des cristaux liquides qui n'est pas causé par un fonctionnement défectueux ou une détérioration de ceux-ci. L'image rémanente disparaîtra après un certain temps. Il reste des points verts, rouges, bleus, sombres et blancs ● Ces points sont des caractéristiques normales des cristaux liquides utilisés dans la technologie d'aujourd'hui. Pour de l'aide supplémentaire, veuillez vous reporter à la liste des Centres d'information à la clientèle et contactez le représentant du service clientèle Philips.

Commission Federale de la Communication (FCC Declaration) Cet équipement a été testé et déclaré conforme auxlimites des appareils numériques de class B,aux termes de l'article 15 Des règles de la FCC. Ces limites sont conçues de façon à fourir une protection raisonnable contre les interférences nuisibles dans le cadre d'une installation résidentielle. CET appareil produit, utilise et peut émettre des hyperfréquences qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent causer des interférences nuisibles aux communications radio. Cependant, rien ne peut garantir l'absence d'interférences dans le cadre d'une installation particulière. Si cet appareil est la cause d'interférences nuisibles pour la réception des signaux de radio ou de télévision, ce qui peut être décelé en fermant l'équipement, puis en le remettant en fonction, l'utilisateur pourrait essayer de corriger la situation en prenant les mesures suivantes: ● Réorienter ou déplacer l'antenne de réception. ● Augmenter la distance entre l'équipement et le récepteur. ● Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur. ● Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision. Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de conformité est susceptible d'interdire à l'utilisateur l'usage du présent équipement. N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques. CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU REGLEMENT SUR LE MATERIEL BROUILLEUR DU CANADA.

• Sécurité et Recherche des Causes de Pannes

• Questions Fréquemment posées

• Recherches des causes de Pannes

• Informations Concernant la Réglementation

• Informations Pour les Utilisateurs Aux Ètats-Unis.

• Informations Pour les Utilisateurs en- dehors des Ètats-Unis

Renseignements Supplémentaires Renseignements pour utilisateurs aux états-Unis Pour les appareils fonctionnant sur 115 V : Utilisez un cordon approuvé par UL à trois conducteurs d'un minimum de 18 AWG, de type SVT ou SJT, d'un maximum de 5 mètres (15 pieds) de long, muni d'une prise à fiche parallèle, avec mise à la terre, de 15 A, 125 V. Pour les appareils fonctionnant sur 230 V : Utilisez un cordon approuvé par UL à trois conducteurs d'un minimum de 18 AWG, de type SVT ou SJT, d'un maximum de 5 mètres (15 pieds) de long, muni d'une prise à fiche parallèle, avec mise à la terre, de 15 A, 250 V. Renseignements pour utilisateurs en-dehors des Etats-Unis Pour les appareils fonctionnant sur 230 V : Utilisez un type cordon conducteur d'un minimum de 18 AWG avec prise de terre, de valeur 15 A, 250 V. Le cordon devrait être conforme aux normes de sécurité appropriées pour le pays dans lequel le matériel sera installé et / ou être marqué HAR.

Aperçu du mode d'emploi A propos de ce guide Ce guide électronique de l'utilisateur est destiné à toute personne utilisant un moniteur LCD (affichage à cristaux liquides) de Philips. Il fournit une description des options du moniteur LCD, son installation, son fonctionnement et d'autres informations pertinentes. Son contenu est identique aux informations figurant dans notre version imprimée. Les différentes parties sont les suivantes: ● La section Informations relatives à la sécurité et aux recherches de causes de pannes fournit des conseils et des solutions à des problèmes courants ainsi qu'à un certain nombre d'informations associées dont vous êtes susceptible d'avoir besoin. ● La section intitulée A propos de ce manuel électronique de l'utilisateur fournit un sommaire des informations incluses, ainsi que des descriptions d'icônes de notation et d'autres documents de référence. ● La section Informations relatives au produit fournit un sommaire des diverses options du moniteur ainsi que de ses spécifications techniques. ● La section Installer votre moniteur décrit le processus initial d'installation et offre un aperçu de la manière dont se servir du moniteur. ● La section Affichage sur l'écran fournit des informations sur la manière dont régler les différents paramètres sur votre moniteur. ● La section Service clientèle et garantie comprend une liste de tous les centres d'informations à la clientèle Philips dans le monde entier, ainsi que des numéros de téléphone d'assistance et des informations sur la garantie relative à votre produit. ● Le glossaire définit des termes techniques. ● L'option de téléchargement et d'impression transfère tout le manuel sur votre disque dur afin de faciliter sa consultation.

RETOUR AU HAUT DE LA PAGE

Notations Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document. Notes, mises en garde et avertissements Tout au long de ce guide, des blocs de texte pourront être accompagnés d'une icône et imprimés

file:///D|/My%20Documents/dfu/200P7/french/200p7/ABOUT/ABOUT.HTM (1 of 2)2006-12-11 1:40:03 PMAperçu du mode d'emploi en caractères gras ou en italiques. Ces blocs contiennent des notes, des mises en garde ou des avertissements. Ils sont utilisés de la façon suivante: NOTE: Cette icône indique l'existence d'informations et de conseils importants vous aidant à mieux utiliser votre ordinateur. MISE EN GARDE: Cette icône indique l'existence d'informations vous expliquant comment éviter l'endommagement potentiel de votre matériel ou la perte de données.

AVERTISSEMENT: Cette icône indique qu'il existe un risque de blessures et

vous explique comment éviter le problème. Il se peut que des avertissements apparaissent sous des formats différents et ne soient pas accompagnés d'icônes. Dans ces cas-là, la présentation spécifique de l'avertissement est dictée par les autorités chargées des réglementations.

RETOUR AU HAUT DE LA PAGE

©2006 Koninklijke Philips Electronics N.V. Tous droits réservés. Toute reproduction, copie, utilisation, modification, recrutement, location, performance publique, transmission et/ou diffusion de la totalité ou d'une partie du document sont strictement interdits sauf en cas d'autorisation écrite de Philips Electronics N. V.

• Caractéristiques du Produit

• Spécifications Techniques

• Modes de résolution & Préréglages

• Règle d'action Concernant les Défauts de Pixels

• Économie d'énergie Automatique

• Spécifications Physiques

• Attribution des Broches

• Visualisation du Produit

• Rotation du moniteur

• SmartManage Informations sur le Produit Caractéristiques du produit 200P7 ● Des performances d'affichage exceptionnelles ❍ SmartImage pour une expérience d'affichage LCD optimale ❍ Une résolution UXGA de 1600x1200 pour un affichage plus net ❍ Trois options d'entrée de signal pour un maximum de flexibilité d'affichage ❍ Temps de réponse réduit pour un meilleur affichage des images mobiles ● Confort maximum pour une productivité maximum ❍ Plus d'images et de contenu affichés sans défilement ❍ Rotation de l'écran sur 90 degrés et gestion intelligente des câbles ❍ Solution USB 2.0 High-speed pour des connexions faciles ● La solution la plus économique ❍ La compatibilité SmartManage permet la gestion des actifs sur le LAN ❍ Design sans plomb pour une meilleure protection de l'environnement ● Très pratique ❍ DVI plug-and-play faile pour une expérience numérique véritable ❍ Unité d'alimentation incorporée, par besoin d'adaptateur d'alimentation externe

RETOUR AU HAUT DE LA PAGE

Produit sans plomb Philips a supprimé de ses écrans les substances toxiques telles que le plomb. Un écran sans plomb contribue à protéger votre santé et encourage la récupération et la destruction sans contamination pour l’environnement des déchets issus du matériel électrique et électronique. Philips répond ainsi à la directive rigoureuse RoHS de la Communauté européenne imposant des restrictions sur les substances dangereuses dans le matériel électrique et électronique. Avec Philips, vous pouvez être sûr que votre écran ne nuit pas à l’environnement. SmartImage Introduction Philips SmartImage utilise la technologie Philips LightFrame pour améliorer les peformances de l'avant de votre écran en fonction du type de contenu. Il ne s'agit pas simplement de changement de profil de luminosité ou de contraste : la puce matérielle Philips Pacific3 que contient le moniteur permet d'enrichier la couleur de l'image et d'affiner le texte. Que votre application soit un traitement de texte ou un programme d'affichage de l'image ou de la vidéo, Philips SmartImage vous permet toujours d'avoir une expérience d'affichage optimale. file:///D|/My%20Documents/dfu/200P7/french/200p7/PRODUCT/PRODUCT.HTM (1 of 12)2006-12-11 1:40:10 PMInformations sur le Produit Comment activerSmartImage

1. Appuyez sur pour lancer le menu OSD de SmartImage ;

2. Appuyez encore sur pour basculer sur Office Work (Travail bureau), Internet, Image Viewing

(Affichage image), Video Playback (Lecture vidéo), Custom (Personnalisé) et Off (Arrêt) ;

3. L'OSD SmartImage reste affiché pendant 3 secondes ou bien vous pouvez aussi appuyer sur “OK“ pour

confirmer. Outre appuyer sur la touche pour faire défiler, vous pouvez aussi appuyer sur les boutons pour choisir et appuyez sur “ok” pour confirmer la sélection et fermer l'OSD SmartImage. Il y a six modes à sélectionner :

1. Office Work (Travail bureau) : Sélectionnez ce mode pour les applications de bureau générales, telles

que traitement de textes, tableur ou email. L'écran est essentiellement constituté de texte.

2. Internet : Sélectionnez ce mode pour les applications Internet, en particulier pour la navigation web. Ce

type d'écran est un mélange de texte et d'images.

3. Image Viewing (Affichage image) : Sélectionnez ce mode pour les applications d'affichage des

images, en particulier les diaporamas. L'écran affiche essentiellement des images.

4. Video Playback (Lecture vidéo) : Sélectionnez ce mode pour les applications vidéo, comme par

exemple Microsoft Media Player ou Real Player. L'écran affiche essentiellement de la vidéo.

5. Custom (Personnalisé) : Sélectionnez ce mode pour ajuster les valeurs de luminance, d'écart de

contraste, d'amélioration des couleurs, de la netteté et d'amélioration du texte. ● Appuyez sur pour afficher les options des menus secondaires file:///D|/My%20Documents/dfu/200P7/french/200p7/PRODUCT/PRODUCT.HTM (2 of 12)2006-12-11 1:40:10 PMInformations sur le Produit ● Appuyez sur pour basculer entre ❍ Exit (Quitter) ❍ Luminance ❍ Contrast Gap (Ecart contraste) ❍ Color Boost (Amélioration couleurs) ❍ Sharpness (Netteté) ❍ Text Enhancement (Amélioration texte) ❍ Reset (Réinitialiser) ● pour accéder aux options des sous-menus ● Puis, appuyez sur "OK" pour retourner sur le sous-menu et sur l' OSD SmartImage.

6. Off (Désactivé) : Pas d'optimisation par SmartImage

• Dimensions de l'écran 20.1"/51 cm

• Espacement des pixels 0.255 x 0.255mm

• Type de panneau LCD 1600 x 1200 pixels Bande verticale R.G.B. Dureté du polarisateur anti-reflets

• Zone d'affichage réelle 408 x 306mm

• Affichage des couleurs Interface à 8 bits (16.7M couleurs) SCANNING

• Impédance d'entrée 56Hz-85Hz (Entrée analogique / numérique)

• Impédance d'entrée 30 kHz-98kHz (Entrée analogique)

• Fréquence des points vidéo 202.5 MHz

• Impédance d'entrée - Vidéo 75 Ohms -Synchronisation 2.2K Ohms

• Niveaux de signaux d'entrée 0.7 Vpp file:///D|/My%20Documents/dfu/200P7/french/200p7/PRODUCT/PRODUCT.HTM (3 of 12)2006-12-11 1:40:10 PMInformations sur le Produit

• Synchronisation du signal d'entrée Synchronisation séparée Synchronisation composite Synchronisation sur le vert

• Polarités de synchronisation Positive and négative

CARACTÉRISTIQUES OPTIQUES

• Angle de contraste maximum 6 heures

• Chromaticité blanche x: 0.283 y: 0.297 (at 9300° K) x: 0.313 y: 0.329 (at 6500° K)

• Ces informations peuvent changer sans autre notification.

RETOUR AU HAUT DE LA PAGE

Modes de résolution & préréglages

• Maximum 1600 x 1200 à 75Hz (Entrée analogique) 1600 x 1200 à 60Hz (Entrée numérique)

• Recommandé 1600 x 1200 à 60Hz (Entrée numérique) 15 modes préréglés en usine: H. fréq (kHz) Résolution V. fréq (Hz)

file:///D|/My%20Documents/dfu/200P7/french/200p7/PRODUCT/PRODUCT.HTM (4 of 12)2006-12-11 1:40:10 PMInformations sur le Produit Economie d'énergie automatique Si une carte ou le logiciel de compatibilité d'affichage DPMS de VESA est installé(e) sur votre PC, le moniteur peut automatiquement réduire sa consommation d'énergie quand il n'est pas utilisé. Et si une saisie au clavier, l'utilisation de la souris ou d'un autre appareil est détectée, le moniteur se "réveillera" automatiquement. Les tableaux suivants montrent la consommation d'énergie et la signalisation de cette fonction d'économie d'énergie automatique : Gestion de l'énergie Mode VESA Vidéo H-sync V-sync Énergie utilisée Couleur DEL Actif ALLUMÉ Oui Oui 50 W* (typ.) Vert Sommeil ÉTEINT Non Non < 2 W Ambre Hors tension ÉTEINT - - < 1 W ÉTEINT Ce moniteur est conforme à ENERGY STAR®. En tant que partenaire d'ENERGY STAR®, PHILIPS s'est assuré que ce produit réponde à toutes les directives d'ENERGY STAR® en matière d'efficacité énergétique.

RETOUR AU HAUT DE LA PAGE

Spécifications physiques

• Plage de réglage de la hauteur 130 mm

• Alimentation électrique 100— 240 VAC, 60 - 50 Hz

• Consommation d'énergie 50 W* (typ.)

• Température de 5°C à 35°C (fonctionnement) de -20°C à 60°C (stockage)

• Humidité relative 20% to 80%

• MTBF du système 50 000 h (sauf CCFL 40 000 h)

• Couleur du boîtier Noir/ Argent

• Altitude -stockage/ expédition - fonctionnement

*Résolution 1600 x 1200, format standard, contraste max., luminosité 50%, 6500° K, mire blanche complète.

RETOUR AU HAUT DE LA PAGE

Attribution des broches de signaux Le connecteur DVI contient 24 contacts de signal organisés en trois rangées de huit contacts. L’affection des broches de signal est énumérée dans le tableau suivant.

Terre (retour pour +5V et sync.H/

Détect . fiche chaude

file:///D|/My%20Documents/dfu/200P7/french/200p7/PRODUCT/PRODUCT.HTM (6 of 12)2006-12-11 1:40:10 PMInformations sur le Produit Connecteur D-sub à 15 broches (mâle) du câble d'interface :

Entrée vidéo vert/SOG

Ligne données série (SDA)

Sync. vert. (VCLK pour DDC)

Ligne horloge données (SCL)

Visualisation du Produit Suivez les liens pour voir plusieurs affichages du moniteur et de ses composants. Description frontale du produit

3) Réglage en hauteur

• Caractéristiques du Produit

• Spécifications Techniques

• Modes de Résolution & Préréglages

• Économie d'énergie Automatique

• Spécifications Physiques

• Attribution des Broches

• Visualisation du Produit

Règle d'action de Philips Concernant les Défauts de Pixels Règle d'action concernant les défauts de pixels des écrans plats de Philips Philips s'efforce de livrer des produits de la plus haute qualité. Nous utilisons les processus de fabrication les plus avancés de l'industrie et les méthodes de contrôle de la qualité les plus stricts. Néanmoins, des défauts de pixels ou de sous-pixels des panneaux TFT LCD utilisés dans les écrans plats sont parfois inévitables. Aucun fabricant ne peut garantir que tous les panneaux seront sans défaut de pixel, mais Philips garantit que tout moniteur avec un nombre inacceptable de défauts sera réparé ou remplacé sous garantie. Cet avis explique les différents types de défauts de pixels et définit les niveaux de défauts acceptables pour chacun des ces types. Pour bénéficier de la réparation ou du remplacement sous garantie, le nombre de défauts de pixels sur un panneau TFT LCD doit dépasser ces niveaux acceptables. Par exemple, pas plus de 0,0004% des sous-pixels d'un moniteur XGA de 38 cm (15 pouces) ne peuvent être défectueux. En outre, parce que certains types ou combinaisons de défauts de pixels sont plus remarqués que d'autres, Philips détermine des niveaux de qualité encore plus élevés pour ceux-là. Cette garantie est valable dans le monde entier. Pixels et sous-pixels Un pixel, ou élément d'image, est composé de trois sous-pixels dans les couleurs primaires rouge, vert et bleu. Beaucoup de pixels forment ensemble une image. Quand tous les sous-pixels d'un pixel sont allumés, les trois sous-pixels colorés apparaissent ensemble comme un seul pixel blanc. Quand ils sont tous sombres, les trois sous-pixels colorés apparaissent ensemble comme un seul pixel noir. Les autres combinaisons de sous-pixels allumés et sombres apparaissent comme les pixels individuels d'autres couleurs. Types de défauts de pixels Les défauts de pixels et de sous-pixels apparaissent sur l'écran de différentes façons. Il existe deux catégories de défauts de pixels et plusieurs types de défauts de sous-pixels dans chaque catégorie. Défauts de points brillants Les points défectueux brillants sont des pixels ou sous-pixels toujours blancs ou allumés. Un pixel brillant est donc un sous-pixel qui ressort du fond sombre de l'écran. Voici les types de pixels brillants défectueux : file:///D|/My%20Documents/dfu/200P7/french/200p7/PRODUCT/PIXEL.HTM (1 of 3)2006-12-11 1:43:16 PMRègle d'action de Philips Concernant les Dèfauts de Pixels

Un sous-pixel rouge, vert ou bleu allumé Deux sous-pixels allumés adjacents : - Rouge + Bleu = Violet - Rouge + Vert = Jaune - Vert + Bleu = Cyan (Bleu pâle) Trois sous-pixels adjacents allumés (un pixel blanc) Un pixel brillant rouge ou bleu a une luminosité supérieure à 50 % par rapport aux pixels environnants, tandis qu'un pixel brillant vert est 30 % plus lumineux que les pixels environnants. Défauts de points sombres Les points défectueux sombres sont des pixels ou sous-pixels toujours noirs ou éteints. Un pixel sombre est donc un sous-pixel qui ressort du fond clair de l'écran. Voici les types de pixels sombres défectueux : Un sous-pixel sombre Deux ou trois sous-pixels sombres adjacents Proximité de défauts de pixels Du fait que des défauts de même type provenant de pixels et sous-pixels proches les uns des autres peuvent être plus facilement remarqués, Philips spécifie aussi des tolérances pour la proximité des défauts de pixels. Tolérances des défauts de pixels Pour bénéficier, pendant la période de garantie, d'une réparation ou d'un remplacement en raison de défauts de pixels, le panneau TFT LCD d'un écran plat de Philips doit avoir des défauts de pixels et sous-pixels qui dépassent les tolérances répertoriées dans les tableaux suivants.

file:///D|/My%20Documents/dfu/200P7/french/200p7/PRODUCT/PIXEL.HTM (2 of 3)2006-12-11 1:43:16 PMRègle d'action de Philips Concernant les Dèfauts de Pixels MODELE 200P7 1 sous-pixel éclairé 3 2 sous-pixels contigus éclairés 1 3 sous-pixels contigus éclairés (un pixel blanc) 0 Distance entre deux points lumineux défectueux* > 25 mm Total des points lumineux défectueux, tous types confondus 3

POINTS NOIRS DEFECTUEUX NIVEAU ACCEPTABLE

MODELE 200P7 1 sous-pixel noir 5 2 sous-pixels noirs adjacents 2 3 sous-pixels noirs adjacents 1 Distance entre deux points noirs défectueux* > 15 mm Nombre total de points défectueux de tous types 5

POINTS DEFECTUEUX TOTAUX NIVEAU ACCEPTABLE

MODELE 200P7 Nombre total de points lumineux ou noirs défectueux de tous types

• 1 ou 2 sous-pixels adjacents = 1 point défectueux Votre moniteur Philips est conforme à la norme ISO13406-2

• Rotation du moniteur

• Rotation de l'image Rotation du moniteur Rotation du moniteur Avant de faire pivoter le moniteur, enlevez la goupille qui se trouve à l'arrière de la base et placez le moniteur plus haut avant d'éviter de heurter le bord inférieur du moniteur pendant la rotation. file:///D|/My%20Documents/dfu/200P7/french/200p7/PRODUCT/rotate.htm (1 of 4)2006-12-11 1:43:16 PMRotation du moniteur

file:///D|/My%20Documents/dfu/200P7/french/200p7/PRODUCT/rotate.htm (2 of 4)2006-12-11 1:43:16 PMRotation du moniteur Rotation de l'image Après avoir effectué la rotation du moniteur, suivez la procédure ci-dessous pour effectuer la rotation de l'image.

1. Cliquez avec la touche droite de la souris sur le

bureau et cliquez ensuite sur Propriétés.

2. Sélectionnez l'onglet Paramètres et cliquez sur

Avancés. Vous trouverez votre carte graphique.

3. Pour les cartes graphiques ATI : sélectionnez

l'onglet Rotation et réglez la rotation que vous souhaitez. Pour les cartes graphiques nVidia : cliquez sur l'onglet nVidia ; dans la colonne de gauche, sélectionnez NVRotate et réglez ensuite la rotation que vous souhaitez. Pour les cartes graphiques Intel : sélectionnez l'onglet graphique Intel, cliquez sur Propriétés graphiques ; sélectionnez ensuitel'onglet Rotation et réglez la rotation que vous souhaitez. Si vous ne trouvez pas l'option de rotation ou si vous rencontrez des problèmes lors de la procédure ci-dessus, vous devrez consulter le site Web du fabricant de votre carte graphique ou le site Web du fabricant de votre ordinateur pour trouver les informations relatives à la rotation de l'image.

• Informations sur le produit

• Règle d'action de Philips concernant les défauts de pixels

• Caractéristiques et avantages de SmartManage

• Philips SmartControl

• Questions et réponses

SmartManage Introduction Philips SmartManage est une solution perfectionnée destinée particulièrement aux utilisateurs en entreprise/gestionnaires informatique afin de leur permettre de gérer les moniteurs Philips dans le cadre de la gestion du parc de matériel. Cette solution comprend trois éléments essentiels, à savoir Philips SmartManage Administrator, Philips SmartControl et Philips SmartManage Agent. Caractéristiques et avantages de SmartManage Philips SmartManage est une console de travail pour la gestion informatique permettant de regrouper des informations sur le parc de moniteurs, générer des rapports concernant ce parc, d'en contrôler la sécurité et d'envoyer des messages instantanés aux utilisateurs de moniteurs. Caractéristiques principales de SmartManage :

1. Fournir une mesure de sécurité supplémentaire aux utilisateurs en entreprise afin d'assurer

leurs investissements.

2. Fonction d'économie d'énergie permettant de réduire les frais de consommation et de main-

d'œuvre pour la mise sous/hors tension des moniteurs.

3. SmartControl permet de régler les performances et les paramètres des moniteurs.

4. Les rapports intégrés concernant le parc de moniteurs permettent de réduire la main-

d'œuvre chargée du contrôle/de la maintenance, ainsi que les temps de cycle et les coûts. Il est possible de télécharger une version à l'essai de SmartManage à partir de : http://www.altiris.com/philips SmartManage est un logiciel destiné aux environnements professionnels. Les utilisateurs privés n'ont normalement pas besoin d'utiliser SmartManage. Philips SmartControl SmartControl et SmartManage Agent sont installés et utilisés avec les ordinateurs associés aux moniteurs Philips. Avec SmartControl et SmartManage Agent, les moniteurs et les PC peuvent réagir aux demandes de renseignements de SmartManage Administrator. Étant donné que SmartControl fonctionne avec des PC individuels, les utilisateurs finals peuvent également utiliser file:///D|/My%20Documents/dfu/200P7/french/200p7/PRODUCT/SMART.HTM (1 of 5)2006-12-11 1:43:17 PMSmartManage SmartControl pour ajuster les réglages de performance du moniteur.

1. Configuration minimale

● Des cartes graphiques dotées de jeu de composants nVIDIA (TNT2, GeForce, Quadro ou plus récents encore) et ATI (Radeon ou plus récents encore) acceptent l'interface DDC/CI. ● Systèmes d'exploitation Microsoft Windows 2000 et XP ● Tous les moniteurs Philips acceptant l'interface DDC/CI

Comment télécharger le fichier "Installation SmartControl" :

1. Visitez le site http:// www.philips.com.

2. Sélectionnez "Your Country" (Votre pays).

3. Cliquez sur "Contact et support".

4. Entrez le modèle/type.

5. La page "Logiciel et pilote" s'affiche à présent.

6. Sélectionnez "Logiciel SmartControl" afin de télécharger SmartControl et son pilote pour

l'installer. Veuillez suivre les instructions du programme d'installation de SmartControl

3. Accès à SmartControl

● Cliquez avec la touche droite de la souris sur le bureau de votre PC et sélectionnez Propriétés à partir du menu surgissant. ● Cliquez sur l'onglet Configuration et ensuite sur le bouton Propriétés avancées. ● Cliquez sur l'onglet Philips SmartControl.

4. Options SmartControl

● Image et son En faisant coulisser le curseur vers la gauche ou la droite, il est possible de régler la luminosité, le contraste, audio le volume (le cas échéant), le bruit vidéo (pas d'application avec une entrée DVI-D) et la température de couleur. ● Position file:///D|/My%20Documents/dfu/200P7/french/200p7/PRODUCT/SMART.HTM (2 of 5)2006-12-11 1:43:17 PMSmartManage

Il est possible de régler la position horizontale ou verticale de l'écran en faisant coulisser le curseur vers la gauche ou la droite. Cette fonction est toutefois désactivée avec l'entrée (numérique) DVI-D. ● Informations produit Cliquez sur Informations Produit (Product Information) dans la sous-fenêtre gauche afin de consulter les informations stockées dans la mémoire du moniteur. ● Généralités Cliquez sur General (Généralités) pour avoir accès aux informations sur le pilote, le périphérique et le contrôle du moniteur.

file:///D|/My%20Documents/dfu/200P7/french/200p7/PRODUCT/SMART.HTM (3 of 5)2006-12-11 1:43:17 PMSmartManage Dans le pavé Contrôle moniteur (Monitor Control), cliquez sur Configuration automatique (Auto Setup) pour régler les performances optimales ou sur Réinitialisation usine (Factory Reset) pour réinitialiser les paramètres du moniteur. Cela n'est toutefois pas possible si vous disposez d'une entrée (numérique) DVI-D. Questions et réponses Q1. Quelle est la différence entre SmartManage et SmartControl? A. SmartManage est un logiciel de gestion/contrôle à distance destiné aux responsables informatiques leur permettant de gérer les moniteurs dans tout le réseau. SmartControl est une extension du panneau de configuration permettant aux utilisateurs de régler les performances et les paramètres du moniteur par le biais d'une interface logicielle au lieu des boutons situés en façade du moniteur. Q2. J'ai remplacé le moniteur de mon PC, mais je ne peux plus me servir de SmartControl. Que faire? A. Redémarrez le PC et voyez si SmartControl fonctionne. Sinon, vous devrez désinstaller et réinstaller ce logiciel afin de vous assurer que le pilote correct a été installé. Q3. SmartControl fonctionne bien au début, mais n'est pas exploitable. Que puis-je faire? A. Si vous avez effectué les opérations suivantes, il faudra peut-être réinstaller le pilote du moniteur. ● Remplacez l'adaptateur graphique vidéo. ● Actualisez le pilote vidéo. ● Des manipulations telles que compression ou retouche ont été effectuées. ● Lancez le programme d'actualisation Windows et actualisez également le moniteur et/ou le pilote vidéo. ● Windows a été initialisé tandis que le moniteur était hors tension ou déconnecté. Cliquez avec la touche droite de la souris sur Poste de travail et cliquez ensuite sur Propriétés- >Matériel-> Gestionnaire de périphériques. Si vous voyez apparaître "Plug and Play Monitor" sous Moniteur, vous devrez procéder à une nouvelle installation. Il suffit de désinstaller SmartControl et de le réinstaller par la suite. Q4. Après avoir installé SmartControl, lorsque je clique sur l'onglet SmartControl, rien ne se passe file:///D|/My%20Documents/dfu/200P7/french/200p7/PRODUCT/SMART.HTM (4 of 5)2006-12-11 1:43:17 PMSmartManage ou un message d'erreur apparaît. Que s'est-il passé ? A. Il se peut que votre adaptateur graphique ne soit pas compatible avec SmartControl. Si votre adaptateur graphique fait partie de la liste susmentionnée, essayez de télécharger le pilote le plus récent à partir du site Web de la marque de votre adaptateur. Installez le pilote. Supprimez SmartControl et réinstallez-le par la suite. Si cela ne fonctionne toujours pas, cela signifie que l'adaptateur graphique n'est pas accepté. Consultez le site Web de Philips afin d'y trouver les pilotes SmartControl mis à jour. Q5. Lorsque je clique sur Informations Produit (Product Information) je ne vois apparaître qu'une partie de l'information. Que se passe-t-il ? A. Il se peut que le pilote pour l'adaptateur de la carte graphique ne soit pas la version la plus récente acceptant pleinement l'interface DDC/CI. Essayez de télécharger le pilote le plus récent à partir du site web de la marque de votre adaptateur. Installez le pilote. Supprimez SmartControl et réinstallez-le par la suite. Q6. Dans un moniteur avec la fonction SmartImage, le schéma sRGB de la fonction température de couleur dans SmartControl ne répond pas, pourquoi ? A. Lorsque SmartImage est activé, le schéma sRGB est automatiquement désactivé. Pour utiliser sRVB, vous devez désactiver SmartImage avec le bouton sur le panneau avant de votre moniteur.

Description Frontale du Produit

Configuration et connexion de votre moniteur

Optimisation de la Performance Installer Votre Moniteur LCD Description Frontale du Produit 1 Mise sous tension (ON) et hors tension (OFF) du moniteur

Réglage de la luminosité de l’écran

AUTO Ajustage automatique de la position horizontale, de la position verticale, du réglage de phase et d’horloge

Raccourci clavier pour basculer entre les modes d'amélioration SmartImage

Entrée alimentation CA

Optimisation de la performance ● Pour de meilleurs performances, assurez-vous que la résolution est réglée sur 1600 x 1200 @60Hz Remarque : Pour vérifier la résolution d'affichage courant, appuyez une fois sur le bouton 'OK'. Le mode d'affichage courant est affiché sur l'OSD. Si le paramètre d'affichage n'est pas optimisé, une chaîne de mise en garde "USE 1600X1200 FOR BEST RESULT" (RÉSULTATS OPT : 1600X1200) s'affiche dans le menu OSD. ● Vous pouvez également installer le programme Flat Panel Adjust (FP Adjust), un programme pour obtenir la meilleure performance de votre moniteur, compris dans ce CD. Des instructions étape par étape sont fournies afin de vous guider lors de l'installation. Pour en savoir plus sur ce programme, cliquez sur le lien.

Votre moniteur LCD :

• Description Frontale du Produit

• Configuration et connexion de votre moniteur

Configuration et connexion de votre moniteur Jeu d'accessoires Déballez toutes les pièces. Câble d'alimentation Câble VGA Câble DVI Câble USB Progiciel E-DFU

RETOUR AU HAUT DE LA PAGE

Effectuez la connexion avec le PC Connecter fermement le cordon d’alimentation et le câble DVI à l’arrière du moniteur. (Philips dispose de câble VGA préconnecté pour la première installation.)

file:///D|/My%20Documents/dfu/200P7/french/200p7/INSTALL/CONNECT.HTM (1 of 2)2006-12-11 1:43:33 PMConfiguration et connexion de votre moniteur (a) Eteignez votre ordinateur et débranchez son câble d'alimentation (b) Connectez le câble de signal du moniteur au connecteur vidéo situé à l'arrière de votre ordinateur (c) Branchez le cordon d'alimentation de votre ordinateur et de votre moniteur dans une prise d'alimentation proche. (d) Fiche USB (1) Connectez le port USB en amont sur le moniteur et le port USB sur le PC avec un câble USB (2) Le port USB en aval est à présent prêt pour le branchement de n’importe quel périphérique USB (e) Allumez votre ordinateur et votre moniteur. Si le moniteur affiche une image, l'installation est terminée. Remarque : La fiche USB est une connexion de passage qui peut recevoir USB 1.1 ou USB 2.0 en fonction des spécifications de votre PC.

Votre moniteur LCD :

• Description Frontale du Produit

• Configuration et connexion de votre moniteur

1) Placer le moniteur face en bas sur une surface lisse en prenant soin d’éviter de cogner ou

d’endommager l’écran. Ne pas relâcher la broche avant que le support ne soit fermement fixé à la base de poteau.

2) Tenir le support des deux mains et fixer fermement le socle dans les fixations de support à quatre

3)Serrer le support avec le moniteur. Montage standard VESA 1)Placer le moniteur face en bas sur une surface lisse.

3) Orifices pour montage VESA

• Description Frontale du Produit

• Configuration et connexion de votre moniteur

Pour Commencer Pour commencer Utilisation du fichier information ( .inf) pour Windows® 95/98/2000/Me/XP/Vista ou supérieur Les moniteurs Philips intègrent la caractéristique VESA DDC2B pour satisfaire aux prérequis Plug&Play de Windows® 95/98/2000/Me/XP/Vista. Dans le but d'activer votre moniteur Philips dans la boîte de dialogue "Moniteur" de Windows® 95/98/2000/Me/XP/Vista ainsi que les applications Plug & Play, vous devez installer ce fichier d'information ( .inf). La procédure d'installation basée sur Windows® '95 OEM Release 2 , 98 , 2000, Me, XP et Vista est spécifiée comme suit, Pour Windows® 95

1. Démarrer Windows® '95

2. Cliquer sur le bouton 'Start', choisir 'Settings', puis cliquez 'Control Panel'.

3. Double-cliquer sur l'icône 'Display'.

4. Choisir l'onglet 'Settings' puis cliquer sur 'Advanced...'.

5. Choisir le bouton 'Monitor', pointer sur 'Change...' puis cliquer 'Have Disk...'.

6. Cliquer sur le bouton 'Browse...' puis choisir le lecteur approprié F: ( Lecteur de CD-

ROM) puis cliquer sur le bouton 'OK'.

7. Cliquer sur le bouton 'OK' puis choisir votre modèle de moniteur et cliquer 'OK'.

8. Cliquer sur le bouton 'Close'.

2. Cliquer sur le bouton 'Start', choisir 'Settings', puis cliquer sur 'Control Panel'.

3. Double-cliquer sur l'icône 'Display'.

4. Choisir l'onglet 'Settings' puis cliquer 'Advanced...'.

5. Choisir le bouton 'Monitor', choisir 'Change...' puis cliquer 'Next'.

6. Choisir "Display a list of all the drivers in a specific location, so you can select the driver

you want." puis cliquer sur 'Next' et ensuite cliquer 'Have Disk...'.

7. Cliquer sur le bouton 'Browse...' puis choisir le lecteur approprié F: ( Lecteur de CD-

ROM) puis cliquer sur le bouton 'OK'.

8. Cliquer sur le bouton 'OK' puis choisir le modèle de votre moniteur et cliquer sur le

bouton 'Next' puis cliquer de nouveau sur le bouton 'Next'.

9. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'.

2. Cliquer sur le bouton 'Start', choisir 'Settings', puis cliquer sur 'Control Panel'.

3. Double-cliquer sur l'icône 'Display'.

4. Choisir l'onglet 'Settings' puis cliquer 'Advanced...'.

- Si le bouton 'Properties' est inactif, cela signifie que votre moniteur est correctement configuré. Merci de stopper l'installation. - Si le bouton 'Properties' est actif. Cliquer sur le bouton 'Properties'. Merci de suivre les étapes ci-après.

6. Cliquer sur 'Driver' puis cliquer sur 'Update Driver...' ensuite cliquer sur le bouton 'Next'.

7. Choisir "Display a list of the known drivers for this device so that I can choose a specific

driver" puis cliquer 'Next' et puis cliquer sur 'Have disk...'.

8. Cliquer sur le bouton 'Browse...' puis choisir le lecteur approprié F: ( Lecteur de CD-

9. Cliquer sur le bouton 'Open', puis cliquer sur le bouton 'OK'.

10. Choisir le modèle de votre moniteur et cliquer sur le bouton 'Next' puis cliquer sur le

11. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'.

Si vous voyez la fenêtre "Digital Signature Not Found" alors cliquer sur le bouton 'Yes'. Pour Windows® Me

1. Démarrer Windows® Me

2. Cliquer sur le bouton 'Start', choisir 'Settings', puis cliquer sur 'Control Panel'.

3. Double-cliquer sur l'icône 'Display'.

4. Choisir l'onglet 'Settings' puis cliquer 'Advanced...'.

5. Choisir le bouton 'Monitor', puis cliquer sur le bouton 'Change...'.

you want." Puis cliquer 'Next' et puis cliquer 'Have Disk...'.

8. Cliquer sur le bouton 'Browse...' puis choisir le lecteur approprié F: ( Lecteur de CD-

ROM) puis cliquer sur le bouton 'OK'.

9. Cliquer sur le bouton 'OK' puis choisir le modèle de votre moniteur et cliquer sur le

bouton 'Next', puis cliquer encore sur le bouton 'Next'.

10. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'.

2. Cliquez sur 'Démarrer' puis sur 'Panneau de configuration'.

3. Pointez et cliquez sur la catégorie 'Imprimantes et autre matériel'

4. Cliquez sur l’option 'Affichage'.

5. Choisissez l’onglet 'Paramètres' puis cliquez sur 'Propriétés avancées'.

6. Choisissez l’onglet 'Moniteur'

- Si le bouton 'Propriétés' est inactif, cela signifie que votre moniteur est configuré de la façon appropriée. Veuillez arrêter l’installation. - Si le bouton 'Propriétés' est actif, cliquez sur ce bouton. Veuillez par conséquent suivre la procédure ci-après.

7. Cliquez sur l’onglet 'Pilote' puis cliquez sur le bouton 'Mise à jour pilote...'.

8. Choisissez le bouton 'Install from a list or specific location [advanced]' (=Installer à partir

d’une liste ou d’un emplacement spécifique [avancé]) puis cliquez sur 'Suivant'.

9. Choisissez le bouton ' Don't Search. I will choose the driver to install' (=Ne cherchez pas.

Je vais sélectionner le pilote à installer). Cliquez ensuite sur 'Suivant'.

10. Cliquez sur 'Disquette fournie...' puis sur le bouton 'Parcourir...'. Choisissez ensuite

l’unité de disques F appropriée : (lecteur de CD-ROM).

11. Cliquez sur le bouton 'Ouvrir' puis sur le bouton 'OK'.

12. Choisissez votre modèle de moniteur et cliquez sur 'Suivant'.

file:///D|/My%20Documents/dfu/200P7/french/200p7/INSTALL/GT_START.HTM (2 of 3)2006-12-11 1:43:35 PMPour Commencer - Si vous voyez apparaître le message 'has not passed Windows® Logo testing to verify its compatibility with Windows® XP' (=n’a pas subi le test Windows® Logo pour vérifier sa compatibilité avec Windows® XP), veuillez cliquer sur 'Continue Anyway' (=continuer de toute façon).

13. Cliquez sur le bouton 'Finish' (=terminer) puis sur 'Fermer'.

14. Cliquez sur 'OK' et à nouveau sur 'OK' pour fermer la boîte de dialogue Propriétés pour

2. Cliquez sur le bouton Démarrer ; sélectionnez et cliquez sur 'Panneau de configuration'.

3. Sélectionnez et cliquez sur 'Matériel et son'

4. Choisissez 'Gestionnaire de périphérique' et cliquez sur 'Mettre à jour les pilotes de

5. Sélectionnez 'Moniteur' puis cliquez avec le bouton droite sur 'Generic PnP Monitor'.

6. Cliquez sur 'Mettre à jour les logiciels pilotes'.

7. Sélectionnez 'Parcourir mon ordinateur à la recherche de logiciels pilotes'.

8. Cliquez sur le bouton 'Parcourir' et choisissez le lecteur dans lequel vous avez placé le

disque . Exemple:(Lecteur de CD-ROM :\\Lcd\PC\drivers\).

9. Cliquez sur le bouton 'Suivant'.

10. Patientez quelques minutes pour l'installation du pilote, puis cliquez sur le bouton

'Fermer'. Si votre version de Windows® 95/98/2000/Me/XP/Vista est différente ou si vous avez besoin d'informations plus détaillées, merci de vous référer au Manuel Utilisateur de Windows® 95/98/2000/Me/XP/Vista.

l'Affichage sur Écran

L'arbre OSD L'affichage sur écran Description de l'affichage sur écran Qu'est ce que l'affichage sur écran? C'est un trait commun à tous les moniteurs LCD de Philips qui permet à l'utilisateur de régler la performance des moniteurs directement à partir d'une fenêtre d'instruction sur écran. L'interface utilisée est conviviale et facile à utiliser lors de l'exploitation du moniteur. Instructions simples de base concernant les touches de contrôle. Lorsque vous appuyez sur les boutons situés au niveau des commandes à l'avant de votre moniteur, les réglages principaux de l'affichage sur écran (OSD) apparaissent et vous pouvez maintenant effectuer les réglages des différentes fonctions. Utilisez les touches ou pour faire vos réglages.

RETOUR AU HAUT DE LA PAGEE

L'Arbre OSD Vous trouverez ci-dessous une vue d'ensemble de la structure de l'affichage sur écran. Vous pourrez par la suite l'utiliser comme référence lorsque vous voudrez plus tard retourner aux différents réglages. file:///D|/My%20Documents/dfu/200P7/french/200p7/OSD/OSDDESC.HTM (1 of 5)2006-12-11 1:43:47 PML'affichage sur écran

Assistance À la Clientéle et Garantie VEUILLEZ BIEN SÉLECTIONNER VOTRE PAYS / RÉGION POUR LIRE LA GARANTIE COUVERTE : EUROPE DE L'OUEST : Autriche • Belgique • Danemark • France • Allemagne • Grèce • Finlande • Irlande • Italie • Luxembourg • Pays-Bas • Norvège • Portugal • Suède • Suisse • Espagne • Royaume -Uni EUROPE DE L'EST : République tchèque • Hongrie • Pologne • Russie • Slovaquie • Slovénie • Turquie AMÉRIQUE LATINE : Antilles • Argentine • Brésil • Chili • Colombie • Mexique • Paraguay • Pérou • Uruguay • Vénézuela AMÉRIQUE DU NORD : Canada • États-Unis PACIFIQUE : Australie • Nouvelle- Zélande ASIE : Bangladesh • Chine • Hong Kong • Inde • Indonésie • Japon • Corée • Malaisie • Pakistan • Philippines • Singapour • Taiwan • Thaïlande AFRIQUE : Maroc • Afrique du Sud MOYEN- ORIENT: Dubaï • Égypte

Votre garantie Philips F1rst Choice Nous vous remerçions d'avoir acquis ce moniteur Philips. Tous les moniteurs Philips ont été conçus et fabriqués conformément à des normes élevées et ils offrent des performances de grande qualité conjuguées à une facilité d'installation et d'utilisation. Si vous rencontriez des difficultés lors de l'installation ou de l'utilisation de ce produit, veuillez prendre contact directement avec le service d'assistance de Philips pour bénéficier de votre garantie Philips F1rst Choice. Cette garantie de service de trois ans vous donne droit à un moniteur en échange sur site, si votre moniteur s'avère être défectueux. Philips se fixe pour objectif un échange sous 48 heures à la réception de votre appel. Ce qui est couvert par la garantie La garantie Philips F1rst Choice s'applique dans les pays suivants : Andorre, Autriche, Belgique, Chypre, Danemark, France, Allemagne, Grèce, Finlande, Irlande, Italie, Liechtenstein, Luxembourg, Monaco, Pays-Bas, Norvège, Portugal, Suède, Suisse, Espagne et Royaume-Uni et uniquement pour des moniteurs conçus, fabriqués, approuvés et/ou autorisés à l'origine pour une utilisation dans ces pays. La couverture de la garantie prend effet à partir du jour d'achat de votre moniteur. Pendant les trois années suivantes, votre moniteur sera échangé contre un moniteur au moins équivalent en cas de défauts, à condition que ces derniers soient couverts par la garantie. Le moniteur d'échange reste à vous et Philips garde le moniteur défectueux /original. Pour le moniteur d'échange la période de garantie reste égale à celle de votre moniteur original, soit 36 mois à partir de la date d'achat de votre moniteur original. Ce qui n'est pas couvert par la garantie La garantie Philips F1rst Choice s'applique à condition que le produit soit utilisé correctement dans l'usage prévu, conformément à ses instructions de fonctionnement, et sur présentation de la facture d'origine ou du ticket de caisse mentionnant la date d'achat, le nom du revendeur, le numéro du modèle et de production du produit. La garantie Philips F1rst Choice peut ne pas s'appliquer si : ● Les documents ont été modifiés de quelque façon ou rendus illisibles ; ● Le numéro de modèle ou de production figurant sur le produit a été modifié, effacé, enlevé ou rendu illisible ; ● Des réparations ou des modifications du produit et des changements ont été effectués par des organismes de service après-vente ou des personnes non autorisées ; file:///D|/My%20Documents/dfu/200P7/french/warranty/war_1st.htm (1 of 3)2006-12-11 1:44:00 PMVotre garantie Philips F1rst Choice

● En cas d'un endommagement provoqué par accidents incluant mais ne se limitant pas à la foudre, l'eau ou le feu, l'usage impropre ou le manque de soin ; ● En cas de problèmes de réception provoqués par des conditions de signal ou des systèmes de câble ou d'antenne extérieurs à l'appareil ; ● En cas de défauts provoqués par un mauvais traitement ou un usage impropre du moniteur ; ● Le produit exige une modification ou une adaptation afin d'être rendu conforme aux normes techniques locales ou nationales, s'appliquant dans des pays pour lesquels le produit n'a pas été originellement conçu, fabriqué, approuvé et/ou autorisé. Vérifiez par conséquent toujours si un produit peut être utilisé dans un pays spécifique. ● Les produits qui n'ont pas été originellement conçus, fabriqués, approuvés et/ou autorisés pour une utilisation dans les pays où s'applique la garantie Philips F1rst Choice, ne sont pas concernés par la garantie Philips F1rst Choice. Dans ces cas, les conditions générales de garantie de Philips sont valables. Un simple clic En cas de problèmes, nous vous conseillons de lire attentivement le mode d'emploi ou de consulter le site Web www.philips.com/support pour une assistance supplémentaire. Un simple coup de téléphone Afin d'éviter tout dérangement inutile, nous vous conseillons de lire attentivement le mode d'emploi ou de consulter le site Web www.philips.com/support pour une assistance supplémentaire avant de contacter le service d'assistance de Philips. Pour nous permettre de résoudre votre problème rapidement, veuillez préparer les détails suivants avant de faire appel au service d'assistance de Philips : ● Numéro de type Philips ● Numéro de série Philips ● Date d'achat (une copie du bon d'achat peut vous être réclamée) ● Processeur environnement PC : ❍ 286/386/486/Pentium Pro/mémoire interne ❍ Système d'exploitation (Windows, DOS, OS/2, Apple Macintosh) ❍ Fax/Modem/Internet ● Autres cartes installées Si nous disposons des informations ci-après, nous pourrons également accélérer la procédure : ● Votre preuve d'achat mentionnant : la date d'acquisition, le nom du revendeur, le modèle et le numéro de série du produit. ● L'adresse complète où se trouve le moniteur défectueux ainsi que l'adresse de livraison du modèle fourni en échange. Les services d'assistance clients de Philips sont présents partout dans le monde. Cliquez ici pour avoir accès à F1rst Choice Contact Information.

Votre garantie pour l’Europe Cher client, Nous vous remercions d’avoir acheté ce produit Philips qui a été conçu et fabriqué selon les normes de qualité les plus sévères. Si toutefois ce produit devait s’avérer défectueux, Philips prend à sa charge les frais de main-d’œuvre et de pièces de rechange pendant une période de 36 mois à partir de la date d’achat. Qu’est-ce qui est couvert ? La garantie Philips pour l’Europe est d’application dans les pays suivants : République tchèque, Hongrie, Slovaquie, Slovénie, Pologne, ainsi que pour la Russie et la Turquie et uniquement pour les moniteurs originairement conçus, fabriqués, homologués et/ou autorisés pour une utilisation dans ces pays. La garantie prend effet à partir du jour de l’achat de votre moniteur. Pendant les 3 années qui suivent, votre moniteur sera réparé en cas de défauts, à conditions que ces derniers soient couverts par la garantie. Qu’est-ce qui est exclu ? La garantie Philips s’applique à condition que le produit soit manipulé correctement pour son usage prévu, conformément au mode d’emploi et sur présentation de la facture ou du ticket de caisse d’origine mentionnant la date d’achat, le nom du revendeur, ainsi que le numéro du modèle et de production de l’appareil. Il se pourrait que la garantie Philips ne s'applique pas si: ● les documents ont été modifiés d'une façon quelconque ou rendus illisibles ; ● le modèle ou le numéro de production sur le produit ont été modifiés, supprimés, enlevés ou rendus illisibles ; ● des réparations ou des modifications du produit ont été exécutées par des organismes de services ou des personnes non autorisés ; ● des dommages sont dus à un accident, y compris, mais sans que cette énumération soit exhaustive, la foudre, les inondations ou les incendies, un usage impropre ou la négligence. ● Il y a des problèmes de réception provoqués par des conditions de signal ou des systèmes de câble ou d’antenne étrangers à l’appareil ; ● Des défauts ont été provoqués par un mauvais traitement ou un usage impropre du moniteur ; ● Le produit exige une modification ou une adaptation afin d’être conforme aux normes techniques locales ou nationales pour des pays pour lesquels le produit n’a pas été originellement conçu, fabriqué, homologué et/ou autorisé. Par conséquent, veuillez toujours vérifier si le produit peut être utilisé dans le pays souhaité.

file:///D|/My%20Documents/dfu/200P7/french/warranty/war_ee.htm (1 of 2)2006-12-11 1:44:00 PMVotre garantie pour l’Europe Veuillez noter que ce produit ne peut être considéré défectueux dans le cadre de la présente garantie si des modifications deviennent nécessaires pour qu’il soit conforme à des normes techniques locales ou nationales d’application dans des pays pour lesquels le produit n’a pas été conçu et/ou fabriqué à l’origine. Par conséquent , veuillez toujours vérifier si le produit peut être utilisé dans le pays souhaité. Un simple clic En cas de problèmes, nous vous conseillons de lire attentivement le mode d’emploi ou de consulter le site Web www.philips.com/support pour une assistance supplémentaire. Un simple coup de téléphone Afin d’éviter tout désagrément, nous vous conseillons de lire attentivement le mode d’emploi avant de contacter nos revendeurs ou le Centre d’information à la clientèle. Si votre produit Philips ne fonctionne pas correctement ou s’il est défectueux, veuillez contacter votre revendeur Philips ou directement le Service Philips d’assistance à la clientèle ou le Centre d’information à la clientèle. Web suivant : http://www.philips.com/support

Votre garantie internationale Nous vous remercions d'avoir acheté ce produit Philips qui a été conçu et fabriqué selon les plus hauts standards de qualité. Si jamais ce produit s’avère défectueux, Philips garantit la main-d'œuvre et les pièces de rechange à ses frais quel que soit le pays où il est réparé pendant une période de douze mois à partir de la date d'achat. La garantie internationale de Philips s’ajoute aux obligations de garantie nationale, existant envers vous, des revendeurs et de Philips dans le pays de l'achat et n'affecte en rien vos droits prévus par la loi en tant que client. La garantie Philips s'applique à la condition que le produit soit manipulé correctement pour son usage prévu et conformément aux instructions d'utilisation, et sur présentation de la facture originale ou du ticket de caisse original, indiquant la date de l'achat, le nom du revendeur ainsi que le modèle et le numéro de production du produit. La garantie Philips risque de ne pas s'appliquer si : ● les documents ont été modifiés d'une façon quelconque ou rendus illisibles ; ● le modèle ou le numéro de production sur le produit ont été modifiés, supprimés, enlevés ou rendus illisibles ; ● des réparations ou des modifications du produit ont été exécutées par des organismes de services ou des personnes non autorisés ; ● des dommages sont dus à un accident, y compris, mais sans que cette énumération soit exhaustive, la foudre, les inondations ou les incendies, un usage impropre ou la négligence. Veuillez noter que ce produit ne peut être considéré défectueux dans le cadre de cette garantie, si des modifications deviennent nécessaires pour qu’il soit conforme à des standards techniques locaux ou nationaux qui s'appliquent dans des pays pour lesquels le produit n'a pas été conçu ou fabriqué à l’origine. En conséquence, veuillez toujours vérifier si le produit peut être utilisé dans le pays souhaité. Si votre produit Philips ne fonctionne pas correctement ou s’il est défectueux, veuillez contacter votre revendeur Philips. Dans le cas où vous auriez besoin d'aide alors que vous êtes dans un autre pays, le service Philips d'assistance à la clientèle vous donnera l'adresse d'un revendeur dans ce pays. Vous trouverez les numéros de téléphone et de télécopieur dans la section appropriée de cette brochure. Pour éviter toute complication inutile, nous vous conseillons de lire attentivement la notice d'utilisation avant de contacter votre revendeur. Si vous avez des questions auxquelles votre revendeur ne peut répondre ou tout autre problème concernant le produit, veuillez contacter le Centre d’information à la clientèle Philips ou consulter le site Web suivant : http://www.philips.com

Garantie Philips F1rst Choice(États-Unis) Merci d'avoir acheté un moniteur Philips. Tous les moniteurs Philips sont conçus et réalisés pour fournir des performances de haute qualité, pour être faciles à utiliser et faciles à installer. Si vous rencontrez quelque difficulté que ce soit pour installer ou utiliser votre moniteur, merci de contacter directement Philips pour bénéficier de votre garantie Philips F1rst Choice. Cette garantie de 3 ans vous donne le droit à un échange sur site dans les 16 heures ouvrés après votre appel pendant la première année d«achat. En cas de problème avec votre moniteur dans la deuxième ou troisième année suivant l«achat, nous nous engangeons à le réparer dès que vous l«aurez envoyé à vos frais au service après-vente. Le moniteur sera réparé et vous sera retourné gratuitement dans les cinq jours ouvrables. GARANTIE LIMITÉE (Écran d'ordinateur) Cliquez ici pour accéder à la carte d’enregistrement de la garantie (Warranty Registration Card). Main-d’œuvre gratuite pendant trois ans / Service gratuit sur les pièces de rechange pendant trois ans / Échange la première année* *Le produit sera échangé contre un nouveau ou remis en état selon les spécifications du produit original dans les deux jours, pendant la première année. Ce produit doit être expédié à vos frais pour la réparation pendant la deuxième et la troisième année. QUI EST COUVERT? Vous devez avoir la preuve de votre achat pour bénéficier du service de garantie. Une facture ou tout autre document indiquant que vous avez acheté le produit sont considérés comme étant une preuve d'achat. Joignez-la à ce manuel d'utilisation et gardez-les à portée de main. QU'EST-CE QUI EST COUVERT? La garantie commence le jour de l'achat de votre produit. Pendant les trois années qui suivent votre achat, toutes les pièces seront réparées ou remplacées, sans frais de main-d’œuvre. Après les trois années qui suivent l'achat, vous payez le remplacement ou la réparation des pièces et les frais de main-d’œuvre. file:///D|/My%20Documents/dfu/200P7/french/warranty/War_usa.htm (1 of 4)2006-12-11 1:44:02 PMGARANTIE LIMITÉE (Écran d'ordinateur)

Toutes les pièces, y compris celles qui ont été réparées ou remplacées, ne sont couvertes que pendant la période de garantie originale. A l’expiration de la garantie du produit original, la garantie portant sur tous les produits ou pièces remplacés ou réparés expire également. QU'EST-CE QUI EST EXCLU? Votre garantie ne couvre pas : ● le coût de la main-d'œuvre pour l'installation ou la configuration du produit, le réglage des commandes du produit, l'installation ou la réparation des systèmes d'antennes distincts du produit. ● la réparation du produit et/ou le remplacement des pièces en raison d’un usage impropre, d'un accident, d'une réparation non autorisée ou d'une autre cause échappant au contrôle de Philips Consumer Electronics. ● les problèmes de réception causés par des conditions de signal ou des systèmes de câbles ou d'antennes distincts de l'appareil. ● un produit qui doit être modifié ou adapté pour lui permettre de fonctionner dans un pays autre que celui dans lequel il a été conçu, fabriqué, approuvé et/ou autorisé, ou la réparation des produits endommagés par ces modifications. ● les dommages indirects ou consécutifs résultant de l’utilisation du produit. (Certains États ne permettent pas l'exclusion de dommages indirects ou consécutifs, donc il est possible que l'exclusion ci-dessus ne s'applique pas dans votre cas. Ceci comprend, sans exclure d'autres dommages, des documents préenregistrés, protégés ou non par un droit d'auteur.) ● le modèle ou le numéro de production sur le produit ont été modifiés, supprimés, enlevés ou rendus illisibles ; OÙ LE SERVICE EST-IL DISPONIBLE? Le service de garantie est prévu dans tous les pays où le produit est officiellement distribué par Philips Consumer Electronics. Dans les pays où Philips Consumer Electronics ne distribue pas le produit, le service après-vente Philips local essaiera de fournir ce service (bien qu'il puisse y avoir un retard si les pièces détachées et les manuels techniques appropriés ne sont pas rapidement disponibles). OÙ PUIS-JE OBTENIR D’AUTRES INFORMATIONS ? Pour des renseignements complémentaires, contactez le service d'assistance à la clientèle de Philips en téléphonant au (877) 835-1838 (clients aux États-Unis seulement) ou au (919) 573-7855. *Avant de faire une demande de service ... Veuillez consulter le manuel d'utilisation avant de faire appel au service. Un simple réglage, tel qu’expliqué dans ce manuel, peut vous éviter un appel.

file:///D|/My%20Documents/dfu/200P7/french/warranty/War_usa.htm (2 of 4)2006-12-11 1:44:02 PMGARANTIE LIMITÉE (Écran d'ordinateur) POUR OBTENIR UN SERVICE SOUS GARANTIE AUX ÉTATS-UNIS, À PORTO RICO OU AUX ÎLES VIERGES AMÉRICAINES... Pour obtenir une assistance ou bénéficier du service de garantie pour un produit, appelez le service d'assistance à la clientèle de Philips à l'un des numéros ci-dessous : Service d'assistance à la clientèle de Philips (877) 835-1838 ou (919) 573-7855 (Aux États-Unis, à Porto Rico et aux Îles Vierges américaines, toutes les garanties implicites, y compris les garanties implicites de commercialisation et de finalité pour une application particulière, sont limitées à la durée de cette garantie explicite. Mais, comme certains États ne permettent pas de limites quant à la durée d'une garantie implicite, il se peut que cette limite ne vous concerne pas.) POUR OBTENIR UN SERVICE SOUS GARANTIE AU CANADA Veuillez contacter Philips au : (800) 479-6696 Les pièces et la main-d’œuvre seront fournies gratuitement pendant trois ans au dépôt Philips Canada ou dans n'importe quel centre de service Philips autorisé. (Au Canada, cette garantie remplace toutes les autres garanties. Il n'y a pas d’autres garanties explicites ou implicites, y compris toutes les garanties implicites de commercialisation et de finalité pour une application particulière. En aucune circonstance Philips ne peut être tenu responsable de dommages quelconques directs, indirects, spéciaux, imprévus ou indirects, de quelque manière qu’ils se soient produits, même si Philips a été avisé de la possibilité de tels dommages.) RAPPEL... Veuillez noter ci-dessous le modèle et les numéros de série figurant sur le produit.

Cette garantie vous confère des droits spécifiques reconnus par la loi. Il se peut que vous ayez d'autres droits qui varient d'un État à l’autre, ou d'une province à l’autre. Avant de contacter Philips, merci de rassembler les détails suivants ainsi nous pourrons résoudre votre problème plus rapidement. ● Référence / type Philips ● Numéro de série Philips file:///D|/My%20Documents/dfu/200P7/french/warranty/War_usa.htm (3 of 4)2006-12-11 1:44:02 PMGARANTIE LIMITÉE (Écran d'ordinateur) ● Date d«achat ( la photocopie de la facture peut être demandée, le cas échéant) ● Environnement PC ❍ Processeur: 286/386/486/ Pentium Pro/ ❍ Mémoire interne (Windows, DOS, OS/2, Apple Macintosh) ❍ Fax / Modem / Programme Internet ● Autres cartes installées Si nous possédons les informations suivantes, nous pourrons accélérer le processus d«adhésion : ● Votre preuve d'achat indiquant : la date d«achat, le nom du revendeur, le modèle et le numéro de série du produit. ● L'adresse complète du lieu d«échange du moniteur Juste un coup de téléphone Les services Philips d’assistance à la clientèle sont présents partout dans le monde. Pour les Etats- Unis, vous pouvez contacter le service consommateurs du lundi au vendredi de 8 heures à 21 heures (ET) et le samedi de 10 heures à 17 heures en composant l’un des numéros de téléphones indiqués. Pour plus d’informations sur les produits Philips, consultez notre site Web : Site Web :http://www.philips.com

F1rst Choice Contact Information Pays Numéro de téléphone Tarif Austria 0820 901115

CCFL (lampe fluorescente à cathode froide) Il s'agit de tubes fluorescents fournissant la lumière au module LCD. Ces tubes sont généralement très minces (environ 2 mm de diamètre). Chromaticité Attribut d'un stimulus de couleur qui ne concerne pas l'éclairement. La chromaticité est bidimensionnelle et est définie par des paires de chiffres comme la longueur d'onde dominante et la pureté. CIE (Commission Internationale de I'Éclairage) Principale organisation internationale s'intéressant à la couleur et à la mesure de la couleur. Contraste Variation de luminance entre des zones claires et sombres d'une image. Cristaux liquides Composants se trouvant dans les écrans de ce type. Les cristaux liquides réagissent de manière prévisible lorsqu'ils sont stimulés électriquement. Ils conviennent parfaitement pour allumer ou éteindre les pixels du moniteur LCD. Les cristaux liquides sont parfois abrégés en anglais en LC.

file:///D|/My%20Documents/dfu/200P7/french/200p7/GLOSSARY/GLOSSARY.HTM (1 of 9)2006-12-11 1:44:35 PMGlossaire D-SUB Connecteur VGA d'entrée analogique. Votre moniteur est équipé d'un câble D-Sub. Digital Visual Interface (DVI - Interface visuelle numérique) La spécification de DVI (Digital Visual Interface - Interface visuelle numérique) fournit une connexion numérique à grande vitesse pour les types de données visuelles indépendantes de la technologie d'affichage. L'interface est principalement destinée à fournir une connexion entre un ordinateur et son dispositif d'affichage. La spécification DVI répond aux besoins de tous les segments de l'industrie informatique (poste de travail, ordinateur de bureau, ordinateur portable, etc.) et permettra à ces différents segments de se regrouper autour d'une seule spécification d'interface de moniteur. L'interface DVI permet:

Au contenu de rester, depuis sa création à sa consommation, dans le domaine numérique sans perte.

2. L'indépendance de la technologie d'affichage.

3. D'être prêt à jouer par le biais de la détection prise directe, EDID et DDC2B.

4. Support numérique et analogue dans un connecteur unique.

Programme Energy Star Computers Un programme de conservation de l'énergie lancé par l'Agence américaine de la protection de l'environnement (US Environmental Protection Agency - EPA) dont l'objectif principal est de promouvoir la fabrication et le marketing de matériel de bureautique ayant un bon rendement énergétique. Les entreprises joignant ce programme doivent être prêtes à s'engager à fabriquer un ou plusieurs produits en mesure de passer à une faible puissance (< à 30 W) soit après une période d'inactivité, soit aprés un laps de temps déterminé à l'avance et sélectionné par l'utilisateur. Échelle de gris Échelle achromatique allant du noir jusqu'au blanc en passant par une palette de nuances grises de plus en plus claires. Cette série peut être constituée de paliers se trouvant à une distance égales les uns par rapport aux autres. Si le convertisseur analogique/numérique est de 8 bits, le moniteur peut afficher au maximum 2

= 256 niveaux. Pour un moniteur couleur RVB, chaque couleur est dotée de 256 niveaux. Le nombre total de couleurs pouvant être affichées est donc de 256x256x256= 16,7 millions. file:///D|/My%20Documents/dfu/200P7/french/200p7/GLOSSARY/GLOSSARY.HTM (2 of 9)2006-12-11 1:44:35 PMGlossaire

Gamma La luminance de l'écran en tant que fonction de la tension vidéo suit approximativement la fonction de puissance mathématique du signal vidéo d'entrée dont la fonction exponentielle est appelée gamma.

IPS (In Plane Switching) Technologie permettant d'améliorer l'angle de vision d'un moniteur LCD car les molécules de cristaux liquides sont commutées sur le même plan que la couche LCD plutôt qu'à la verticale par rapport à celle-ci.

LCD (écran à cristaux liquides) Écran constitué de cristaux liquides suspendus entre deux plaques transparentes. L'écran est composé de milliers de pixels pouvant être allumés ou éteints par stimulation électrique. Il est ainsi possible de générer des images/des textes aux couleurs vives. Luminance Mesure de la luminosité ou de l'intensité lumineuse de la lumière, généralement exprimée en candela par mètre carré (cd/m2) ou « footlambert ». 1 fL=3,426 cd/m2. Luminosité La dimension de la couleur attribuée à une échelle achromatique, allant du noir au blanc, également file:///D|/My%20Documents/dfu/200P7/french/200p7/GLOSSARY/GLOSSARY.HTM (3 of 9)2006-12-11 1:44:35 PMGlossaire appelée clarté ou facteur de réflexion lumineux. En raison de la confusion avec la saturation, l'utilisation de ce terme est à éviter.

Matrice active Sorte de structure de l'afficheur à cristaux liquides dans laquelle des transistors de commutation sont reliés à chaque pixel afin de commander la tension à l'état passant/bloqué. L'affichage est plus lumineux et plus net et l'angle de vision plus large qu'avec un afficheur à matrice passive. Ces afficheurs sont également appelés TFT (thin film transistor = transistor en film mince).

Nit Unité de luminance correspondant à 1 cd/m2 ou 0,292 ftL.

Pixel PICture Element ; le plus petit point définissant une image informatisée provenant d'un écran cathodique ou LCD, et de là l'affichage. Polariseur Filtre de lumière autorisant uniquement le passage d'ondes de lumière ayant une certaine rotation. On utilise dans les LCD du matériel polarisé avec filtrage perpendiculaire afin d'enfermer les cristaux liquides. Ces derniers sont utilisés en tant que support permettant de tourner les ondes de lumière sur 90° pour le passage ou non de la lumière.

Rapport hauteur/largeur Le rapport hauteur/largeur de la zone active d'un afficheur. En général, la plupart des moniteurs sont dotés d'un rapport hauteur/largeur de 4:3. Les moniteurs ou les téléviseurs à écran large ont un rapport hauteur/largeur de 16:9 ou de 16:10. Rétro-éclairage La source de lumière pour un LCD à transmission. Deux techniques sont actuellement utilisées dans les conceptions LCD. La plupart des écrans LCD TFT utilisent des CCFL (lampes fluorescentes à cathode froide) ainsi qu'un panneau diffuseur juste derrière la couche des cristaux liquides. La nouvelle technologie ayant recours aux diodes électroluminescentes (LED) est encore en cours de développement.

Silicone amorphe (a-Si) Matériau semi-conducteur utilisé pour réaliser la couche de transistors en film mince (TFT) de la matrice active LCD. sRGB sRGB est une norme permettant un échange correct des couleurs entre différents appareils (par exemple caméra numérique, moniteur, imprimante, scanner, etc.) À l'aide d'un espace couleurs unifié standard, la norme sRGB contribue à restituer correctement les images prises par un appareil compatible sRGB sur votre moniteur Philips validé sRGB. Les couleurs sont ainsi étalonnées et vous pouvez compter sur leur fiabilité à l'écran. Lors de l'utilisation de sRGB il faut également que la luminosité et le contraste de votre moniteur, ainsi que le gamut couleur soient réglés sur un niveau prédéfini. Il est donc important de sélectionner le réglage sRGB dans le menu OSD du moniteur. Pour ce faire, ouvrez le menu OSD en appuyant sur la touche OK située en façade du moniteur. Déplacez la flèche vers le bas jusqu'à atteindre Color (couleur) et appuyez à nouveau sur OK. Utilisez la flèche vers la droite pour accéder à sRGB. Déplacez ensuite la flèche vers le bas et appuyez à nouveau sur OK pour quitter le menu OSD.

file:///D|/My%20Documents/dfu/200P7/french/200p7/GLOSSARY/GLOSSARY.HTM (5 of 9)2006-12-11 1:44:35 PMGlossaire Après cette opération, il ne faut plus modifier les réglages de luminosité ou de contraste de votre moniteur. Si vous le faites, le moniteur quitte le mode sRGB et choisit le réglage de température de couleur de 6500K.

Taux de contraste Rapport de luminance entre le point blanc le plus lumineux et le point noir le plus sombre. Taux de rafraîchissement Taux correspondant au nombre de fois que l'image est rafraîchie ou réaffichée en une seconde. Ce chiffre est généralement exprimé en Hz (Hertz) ou cycles par seconde. Un taux de 60 Hz correspond à 60 cycles par seconde. Teinte Attribut principal d'une couleur, la distinguant des autres couleurs. Par exemple, une couleur peut présenter une teinte verte, jaune ou mauve. Les couleurs connues pour présenter une teinte sont appelées couleurs chromatiques. Le blanc, le noir et les gris sont dépourvus de teinte. Température de couleur Mesure de la couleur de la lumière rayonnée par un objet pendant son réchauffement. Cette mesure est exprimée en termes d'échelle absolue (degrés Kelvin). Les températures Kelvin moins élevées, comme 2400° K, sont rouges, tandis que les températures plus élevées, comme 9300° K, sont bleues. La température neutre est blanche à 6504° K. Les moniteurs Philips proposent généralement des températures de 9300° K ou 6500° K et l'utilisateur peut faire son choix. TFT (transistor en film mince) Généralement constitué de silicones amorphes (a-Si) et utilisé comme commutateur d'un appareil de stockage de charge situé sous chaque sous-pixel d'une matrice active LCD.

file:///D|/My%20Documents/dfu/200P7/french/200p7/GLOSSARY/GLOSSARY.HTM (6 of 9)2006-12-11 1:44:35 PMGlossaire USB ou Bus de Série Universel (Universal Serial Bus) Un connecteur fûté pour les périphériques de PC. USB détermine automatiquement les ressources (telles que le programme de gestion et la largeur de bande du bus) demandées par les périphériques. L'USB assure la disponibilité des ressources nécessaires sans l'intervention de l'utilisateur. ● L'USB élimine « l'angoisse du boîtier » -- la crainte de retirer le boîtier de l'ordinateur pour installer des périphériques d'extension. Et l'USB élimine également le réglage de paramétres IRQ complexes lors de l'installation de nouveaux périphériques. ● L'USB élimine « la saturation des ports ». Sans l'USB, les PC sont normalement limités à une imprimante, deux points de connexion de périphérique (en général une souris et un modem), un point de connexion d'extension paralléle amélioré (un scanner ou une caméra vidéo par exemple) et un manche à balai. De plus en plus de périphériques destinés aux ordinateurs multimédia font chaque jour leur entrée sur le marché. Avec l'USB, jusqu'à 127 périphériques peuvent fonctionner simultanément sur un ordinateur. ● L'USB permet le « branchement direct ». Cela signifie qu'il n'y a pas besoin d'arrêter le systéme, de brancher, de relancer et d'exécuter l'installation pour installer des périphériques. Pas besoin non plus de faire l'inverse pour débrancher un périphérique. En résumé, l'USB transforme la devise de « brancher et prier » en un authentique Prêt à jouer ! Concentrateur Un dispositif de Bus de Série Universel fournissant des connexions supplémentaires à l'USB. Les concentrateurs sont des éléments essentiels de l'architecture Prêt à jouer de l'USB. Le schéma montre un exemple classique de concentrateur. Les concentrateurs servent à simplifier la connectivité de l'USB, de la perspective de l'utilisateur, et fournissent robustesse à moindre coût et à complexité réduite. Les concentrateurs en question sont des concentrateurs de câblage et permettent les caractéristiques de connexion multiple de l'USB. Les points de connexion sont ce qu'on appelle des ports. Chaque concentrateur convertit un point unique de connexion en points de connexion multiples. L'architecture supporte l'enchaînement de multiples concentrateurs. Le port en amont d'un concentrateur connecte le concentrateur vers l'hôte. Chacun des autres ports en aval d'un concentrateur permet la connexion à un autre concentrateur ou à une autre fonction. Les concentrateurs peuvent déceler, se connecter et se déconnecter à chaque port en aval et permettent la distribution de courant vers des périphériques en aval. Chaque port en aval peut être activé et configuré individuellement à grande vitesse ou à faible vitesse. Le concentrateur isole les ports à faible vitesse des transmissions à grande vitesse. Un concentrateur est composé de deux éléments : l'unité de commande du concentrateur et le répéteur de concentrateur. Le répéteur est un interrupteur contrôlé par un protocole situé entre le port en amont et les ports en aval. Il comprend également un support machine pour la réinitialisation et la suspension/reprise d'émissions. L'unité de commande fournit les registres d'interface pour permettre les communications vers/de l'hôte. Les commandes de statut et de contrôle spécifiques au file:///D|/My%20Documents/dfu/200P7/french/200p7/GLOSSARY/GLOSSARY.HTM (7 of 9)2006-12-11 1:44:35 PMGlossaire concentrateur permettent à l'hôte de configurer un concentrateur et de surveiller et contrôler ses ports. Périphérique Une entité physique ou logique effectuant une fonction. L'entité décrite en soi dépend du contexte de la référence. Au niveau le plus bas, le périphérique peut être un simple composant matériel, comme une unité de mémorisation par exemple. A un niveau supérieur, il peut être une série de composants matériel effectuant une fonction spécifique, comme une unité d'interface d'USB par exemple. A un niveau encore plus élevé, le périphérique peut se rapporter à la fonction effectuée par une entité fixée à l'USB ; un modem de données/télécopie par exemple. Les périphériques peuvent être physiques, électriques, adressables et logiques. Aval La direction d'un flux de données à partir de l'hôte ou en s'éloignant de l'hôte. Un port en aval est le port sur le concentrateur électriquement le plus éloigné de l'hôte qui crée un trafic de données en aval à partir du concentrateur. Les ports en aval reçoivent un trafic de données en amont. Amont La direction d'un flux de données vers l'hôte. Un port en amont est le port se trouvant sur le périphérique électriquement le plus proche de l'hôte qui crée un trafic de données en amont à partir du concentrateur. Les ports en amont reçoivent un trafic de données en aval.

file:///D|/My%20Documents/dfu/200P7/french/200p7/GLOSSARY/GLOSSARY.HTM (8 of 9)2006-12-11 1:44:35 PMGlossaire Vitesse de régénération verticale (Vertical refresh rate) Exprimée en Hz, il s'agit du nombre de cadres (images complètes) inscrits sur l'écran chaque seconde.

• Installation du Programme de Gestion de Votre Moniteur LCD

• Instructions Pour le Téléchargement et l'impression

Installation du Programme FPadjust Téléchargement et impression Installation du programme de gestion de votre moniteur LCD Matériel requis: ● PC avec Windows® 95, Windows® 98, Windows® 2000, Windows® Me, Windows® XP, Windows® Vista ou version plus récent ● Cherchez le pilote ".inf/.icm/.cat" sous : lcd\pc\drivers Lisez le fichier "Readme.txt" avant l'installation. Cette page offre la possibilité de lire le manuel en format .pdf. Les fichiers PDF peuvent être téléchargés sur votre disque dur, puis affichés et imprimés; à l'aide du logiciel Acrobat® Reader ou par le biais de votre navigateur. Si vous n'avez pas installé Acrobat Reader d'Adobe® cliquez sur le lien pour installer l'application. Acrobat Reader d'Adobe® pour PC / Acrobat Reader d'Adobe® pour Mac. Instructions de téléchargement: Pour télécharger le fichier:

1. Cliquez sur l'icône ci-dessous et maintenez-le bouton de la souris enfoncé. (Les utilisateurs de

Win95/98/2000/Me/XP/Vista cliquent à droite) Téléchargez 200P7.pdf

2. À partir du menu qui s'affiche, choisissez 'Enregistrer lien sous... ', ' Enregistrer cible sous... ' ou '

Télécharger lien sur disque'.

3. Choisissez où vous souhaitez enregistrer le fichier; cliquez sur 'Enregistrer' (si vous êtes invité à

choisir l'enregistrement comme 'texte' ou 'source', choisissez 'source'). Instructions pour l'impression: Pour imprimer le manuel:

1. Avec le fichier du manuel ouvert, suivez les instructions de votre imprimante et imprimez-les

pages dont vous avez besoin.

RETOUR AU HAUT DE LA PAGE

Installation du programme FPadjust Le programme FPAdjust produit des structures d'alignement qui vous aideront à régler les

file:///D|/My%20Documents/dfu/200P7/french/download/download.htm (1 of 2)2006-12-11 1:44:42 PMTéléchargement et Impression paramètres du moniteur tel que LE CONTRASTE, LA LUMINOSITÉ, LA POSITION HORIZONTALE & VERTICALE, LA PHASE et LA DATE ET L'HEURE. Matériel requis: ● PC avec Windows® 95, Windows® 98, Windows® 2000, Windows® Me, Windows® XP, Windows® Vista ou version plus récente Pour installer le programme FPadjust: ● Cliquez sur le lienou l'icône pourinstaller le Programme FPadjustment.

● Cliquez sur l'icône et maintenez-le bouton de la souris enfoncé. (bouton de droite pour les utilisateurs de Win95/98/2000/Me/XP/Vista) Téléchargez FP_setup4.3.exe ● À partir du menu qui s'affiche, choisissez 'Enregistrer lien sous... ', 'Enregistrer cible sous... ' ou 'Télécharger lien sur disque'. ● Choisissez où vous aimeriez enregistrer le dossier; cliquez 'Enregistrer' (si vous êtes invité à choisir l'enregistrement comme 'texte' ou 'source', choisissez 'source'). ● Fermez votre navigateur et installez le programme FPadjust. Remarque Lisez le fichier "FP_Readme4.3.txt" avant d'installer.
