MODE D'EMPLOI EcoBubble WW80J5426FW SAMSUNG

[HHP] 06196 9340224 www.samsung.com/de/support LUXEMBURG 261 03 710 www.samsung.com/be_fr/support DC68-03779J-01 Untitled-27 68 2017-06-26 5:03:21Lave-linge Manuel d'utilisation WW9*J5**6**/WW8*J5**6**/WW7*J5**6** Untitled-26 1 2017-06-26 5:00:47Français2 Sommaire Sommaire Consignes de sécurité 4 Remarques importantes sur les consignes de sécurité 4 Symboles de sécurité importants 4 Consignes de sécurité importantes 5 Avertissements importants concernant l'installation 6 Mises en garde pour l'installation 7 Avertissements importants concernant l'utilisation 8 Mises en garde concernant l'utilisation 9 Avertissements importants concernant le nettoyage 12 Instructions concernant la marque DEEE 13 Installation 14 Ce qui est inclus 14 Conditions d'installation 16 Installation étape par étape 18 Avant de démarrer 25 Paramètres initiaux 25 Instructions de lavage 25 Instructions relatives au tiroir à lessive 28 Opérations 31 Panneau de commande 31 Étapes simples pour démarrer 33 Présentation des cycles 34 Paramètres 38 Maintenance 39 Nettoyage Tambour 39 Smart Check

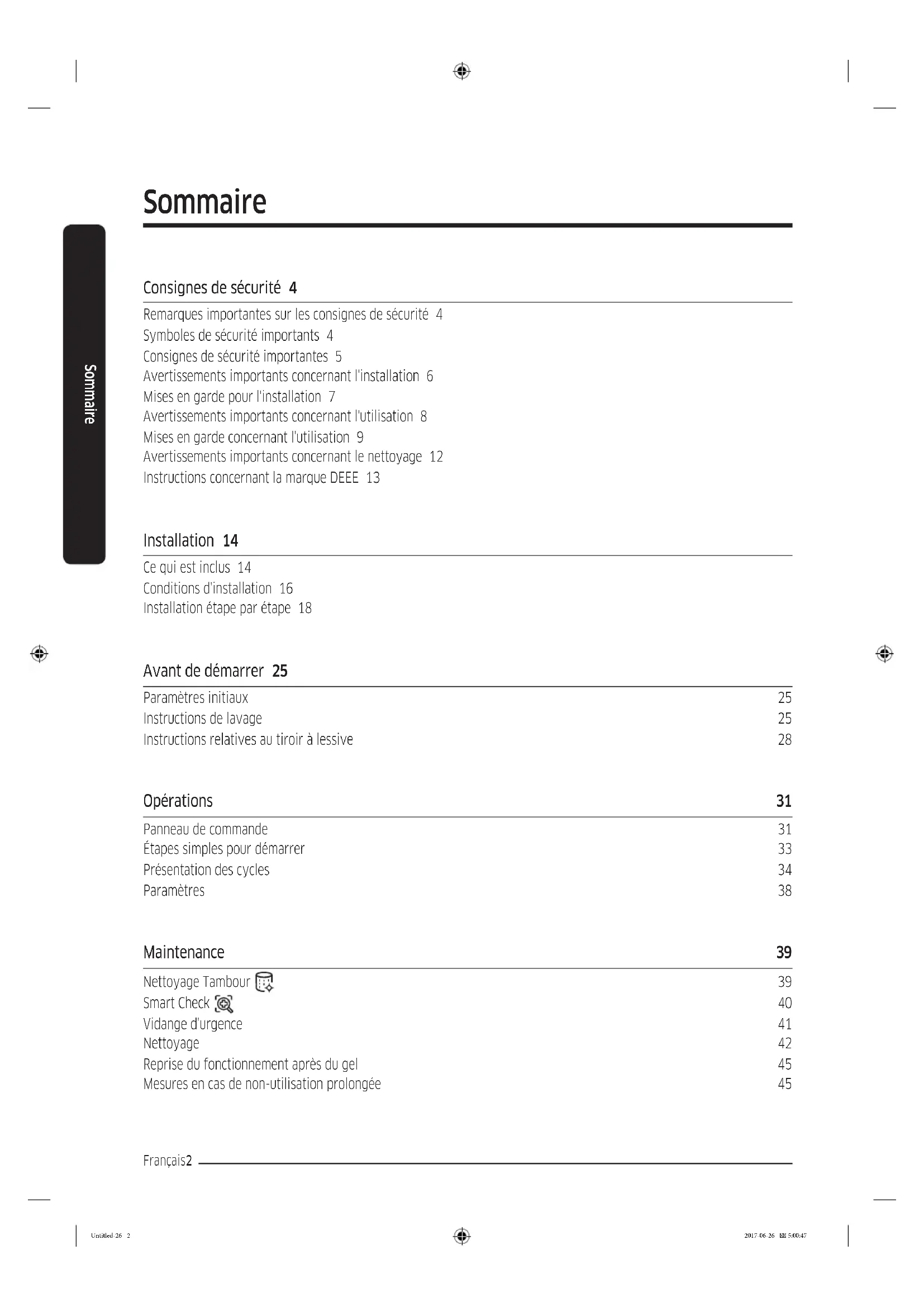

Vidange d'urgence 41 Nettoyage 42 Reprise du fonctionnement après du gel 45 Mesures en cas de non-utilisation prolongée 45 Untitled-26 2 2017-06-26 5:00:47Français 3 Sommaire Dépannage 46 Contrôles 46 Codes d'information 50 Caractéristiques techniques 52 Tableau des symboles textiles 52 Protection de l'environnement 53 Fiche de caractéristiques techniques 54 Informations relatives aux cycles de lavage principaux 62 Untitled-26 3 2017-06-26 5:00:47Français4 Consignes de sécurité Félicitations pour l'achat de votre nouveau lave-linge Samsung. Ce manuel contient de précieuses informations concernant l'installation, l'utilisation et l'entretien de votre appareil. Prenez le temps de le lire an de tirer pleinement prot de toutes les fonctionnalités qu'offre votre lave-linge. Remarques importantes sur les consignes de sécurité Veuillez lire attentivement ce manuel an d'utiliser cet appareil en toute sécurité et de proter pleinement de toutes ses fonctionnalités. Conservez ce manuel dans un endroit sûr situé à proximité de l'appareil an de pouvoir facilement vous y reporter en cas de besoin. N'utilisez pas cet appareil autrement que pour l'usage auquel il est destiné, conformément aux consignes du manuel. Les consignes de sécurité et les avertissements décrits dans ce manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de l'entretien ou du fonctionnement de votre lave-linge. Les consignes d'utilisation suivantes couvrant plusieurs modèles, il se peut que les caractéristiques de votre lave- linge diffèrent légèrement de celles décrites dans ce manuel ; ainsi, certaines icônes d'avertissement peuvent ne pas s'appliquer à votre machine. Pour toute question, contactez votre centre de réparation le plus proche ou connectez- vous sur www.samsung.com. Symboles de sécurité importants Signication des icônes et signes repris dans ce manuel d'utilisation : AVERTISSEMENT Risques ou pratiques inadaptées susceptibles de causer des blessures graves, la mort et/ou des dommages matériels. ATTENTION Risques ou pratiques inadaptées susceptibles de causer des blessures et/ou des dommages matériels. REMARQUE Indique la présence d'un risque de blessures ou de dommages matériels. Consignes de sécurité Untitled-26 4 2017-06-26 5:00:48Français 5 Consignes de sécurité Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure corporelle. Respectez-les en toutes circonstances. Lisez attentivement ce manuel et conservez-le en lieu sûr an de pouvoir le consulter ultérieurement. Lisez attentivement toutes les consignes avant d'utiliser l'appareil. Comme avec tout équipement électrique ou comportant des parties mobiles, il existe un certain nombre de dangers potentiels. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et restez prudent lorsque vous l'employez. Consignes de sécurité importantes AVERTISSEMENT An de réduire les risques d'incendie, d'électrocution ou de blessures physiques lors de l'utilisation de l'appareil, des précautions de base doivent être prises :

1. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les

enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité.

2. Pour une utilisation en Europe : Cet appareil peut être utilisé par les enfants âgés de

8 ans et plus et par les personnes inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites si celles-ci sont sous surveillance ou ont reçu les instructions pour une utilisation appropriée et en toute sécurité et s'ils sont conscients des dangers implicites. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être effectués par des enfants sans surveillance.

3. Les enfants ne doivent pas utiliser l'appareil sans la surveillance d'un adulte.

4. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son

réparateur ou une personne disposant des qualications équivalentes an d'éviter tout danger.

5. L'ensemble de tuyaux neufs fournis avec l'appareil doit être utilisé et les anciens

tuyaux ne doivent pas être réemployés. Untitled-26 5 2017-06-26 5:00:48Consignes de sécurité Français6 Consignes de sécurité

6. Pour les appareils comportant des orices de ventilation à la base, veillez à ce que

ceux-ci ne soient pas obstrués par de la moquette.

7. Pour une utilisation en Europe : Les enfants de moins de 3 ans ne doivent pas

s'approcher de l'appareil s'ils sont sans surveillance.

8. ATTENTION : An d’éviter tout risque dû à une réinitialisation par inadvertance du

dispositif de protection thermique, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu’un programmateur, ou connecté à un circuit qui est régulièrement activé ou désactivé par le fournisseur d’énergie. Avertissements importants concernant l'installation AVERTISSEMENT L'installation de cet appareil doit être effectuée par un technicien ou un centre de réparation qualié.

• Le non-respect de cette consigne peut entraîner des chocs électriques, des incendies, une explosion, des problèmes avec le produit ou des blessures. Cet appareil étant très lourd, prenez toutes les précautions nécessaires pour le soulever. Branchez le câble d'alimentation à une prise électrique murale qui est conforme aux spécications électriques locales. Utilisez la prise uniquement pour cet appareil et n'utilisez pas de rallonge.

• Le fait de partager une prise murale avec d'autres appareils à l'aide d'une multiprise ou d'une rallonge peut entraîner des chocs électriques ou des incendies.

• Assurez-vous que la tension, la fréquence et le courant sont identiques à ceux inscrits sur les spécications du produit. Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Branchez correctement le cordon d'alimentation dans la prise murale. Éliminez régulièrement toute eau, poussière ou corps étranger des prises murales et zones de contact à l'aide d'un chiffon sec.

• Débranchez le cordon d'alimentation et nettoyez-le à l'aide d'un chiffon sec.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Branchez la prise d'alimentation dans la prise murale de sorte que le cordon touche le sol.

• Si vous branchez le cordon d'alimentation dans l'autre sens, les ls électriques à l'intérieur du câble pourront être endommagés, entraînant un risque de choc électrique ou d'incendie. Conservez tous les matériaux d'emballage hors de la portée des enfants car ils pourraient être dangereux.

• Si un enfant met un sac en plastique sur sa tête, il risque de s'asphyxier. Si la prise, le cordon d'alimentation ou l'appareil est endommagé(e), contactez le centre de réparation le plus proche. Untitled-26 6 2017-06-26 5:00:48Français 7 Consignes de sécurité Cet appareil doit être correctement mis à la terre. Ne reliez pas le conducteur de terre de l'appareil à un tuyau de gaz, un tuyau de canalisation en plastique ou une ligne téléphonique.

• Risques de choc électrique, d'incendie, d'explosion ou de dysfonctionnement.

• Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement reliée à la terre et qui n'est pas conforme aux réglementations locales et nationales en vigueur. N'installez jamais cet appareil près d'un radiateur ou de matériaux inammables. N'installez pas cet appareil dans un endroit humide, huileux ou poussiéreux, dans un endroit exposé directement au soleil ou à l'eau (de pluie). N'installez pas cet appareil dans une pièce exposée à de basses températures.

• Le gel risquerait de faire éclater les tuyaux. N'installez pas l'appareil dans un lieu où une fuite de gaz est susceptible de se produire.

• Cela pourrait entraîner un choc électrique ou un incendie. N'utilisez pas de transformateur électrique.

• Cela pourrait entraîner un choc électrique ou un incendie. N'utilisez pas de prise ou de cordon d'alimentation endommagé(e) ou de prise murale mal xée.

• Cela pourrait entraîner un choc électrique ou un incendie. Ne tirez pas et ne pliez pas excessivement le cordon d'alimentation. Ne vrillez pas et n'attachez pas le cordon d'alimentation. N'accrochez pas le cordon d'alimentation sur un objet métallique, ne posez pas d'objet lourd sur le cordon d'alimentation, ne l'insérez pas entre des objets et ne le coincez pas dans l'espace situé derrière l'appareil.

• Cela pourrait entraîner un choc électrique ou un incendie. Ne tirez pas sur le cordon d'alimentation pour le débrancher.

• Débranchez le cordon en tenant la prise.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. L'appareil doit être positionné de telle manière que la prise de courant, les robinets d'arrivée d'eau et les tuyaux d'évacuation restent accessibles en permanence. Mises en garde pour l'installation ATTENTION Cet appareil doit être positionné de façon à permettre l'accès à la prise d'alimentation.

• Le non-respect de cette consigne peut entraîner un choc électrique en cas de fuites de courant. Untitled-26 7 2017-06-26 5:00:48Consignes de sécurité Français8 Consignes de sécurité Installez l'appareil sur un sol plan et solide, capable de supporter son poids.

• Le non-respect de cette consigne peut entraîner des vibrations, des mouvements et des bruits anormaux ou des problèmes avec l'appareil. Avertissements importants concernant l'utilisation AVERTISSEMENT En cas d'inondation, coupez immédiatement l'alimentation en eau et l'alimentation électrique et contactez votre centre de réparation le plus proche.

• Ne touchez pas la prise d'alimentation avec des mains mouillées.

• Vous risqueriez de vous électrocuter. Si l'appareil émet des bruits anormaux ou dégage une odeur de brûlé ou de la fumée, débranchez-le immédiatement et contactez votre centre de réparation le plus proche.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. En cas de fuite de gaz (propane, gaz LP, etc.) ventilez immédiatement sans toucher à la prise d'alimentation. Ne touchez pas l'appareil ou le cordon d'alimentation.

• N'utilisez pas de ventilateur.

• Une étincelle peut entraîner une explosion ou un incendie. Ne laissez pas les enfants jouer sur ou dans le lave-linge. Avant de vous débarrasser de votre lave-linge, démontez- en le hublot

• an d'éviter qu'un enfant ne se fasse piéger à l'intérieur de la machine. Assurez-vous de retirer l'emballage (mousse, polystyrène) xé au bas du lave-linge avant d'utiliser celui-ci. Ne lavez jamais de linge ayant été en contact avec de l'essence, du kérosène, du benzène, des diluants de peinture ou toute autre substance inammable ou explosive.

• Risque de choc électrique, d'incendie ou d'explosion. Ne forcez pas l'ouverture du hublot pendant le fonctionnement de l'appareil (lavage à haute température/séchage/ essorage).

• Une fuite peut entraîner des brûlures ou rendre le sol glissant. Cela pourrait entraîner des blessures.

• L'ouverture forcée du hublot peut entraîner des dommages sur l'appareil et des blessures. N'insérez pas votre main sous le lave-linge lorsque la machine est en cours de fonctionnement.

• Cela pourrait entraîner des blessures. Ne touchez pas la prise d'alimentation avec des mains mouillées.

• Cela pourrait entraîner un choc électrique. Ne débranchez pas l'appareil si celui-ci est en cours de fonctionnement. Untitled-26 8 2017-06-26 5:00:48Français 9 Consignes de sécurité

• Le fait de rebrancher la prise d'alimentation dans la prise murale peut provoquer une étincelle et entraîner un choc électrique ou un incendie. Ne laissez pas les enfants ou les personnes handicapées utiliser ce lave-linge sans une surveillance adéquate. Ne laissez pas les enfants monter dans ou sur l'appareil.

• Cela pourrait entraîner un choc électrique, des brûlures ou des blessures. N'insérez pas votre main ou un objet métallique sous le lave-linge lorsqu'il est en cours de fonctionnement.

• Cela pourrait entraîner des blessures. Ne débranchez pas l'appareil en tirant le cordon d'alimentation. Tenez toujours fermement la prise et tirez-la tout droit de la prise murale.

• Un cordon d'alimentation endommagé risque de provoquer un court-circuit, un incendie ou une électrocution. Ne tentez pas de réparer, de démonter ou de modier l'appareil vous-même.

• N'utilisez pas de fusible (cuivre, l d'acier, etc.) autres que le fusible standard.

• Lorsque l'appareil doit être réparé ou réinstallé, contactez votre centre de réparation le plus proche.

• Le non-respect de cette consigne peut entraîner des chocs électriques, des incendies, des problèmes avec le produit ou des blessures. Si le tuyau d'arrivée d'eau se déconnecte du robinet et inonde l'appareil, débranchez la prise d'alimentation.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Débranchez la prise d'alimentation lorsque l'appareil n'est pas utilisé pendant des périodes prolongées ou lors d'orages violents.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Si une substance étrangère pénètre dans l'appareil, débranchez-le et contactez votre service clientèle Samsung le plus proche.

• Cela pourrait entraîner un choc électrique ou un incendie. Ne laissez pas les enfants (ou les animaux domestiques) jouer sur ou dans le lave-linge. Le hublot du lave-linge ne s'ouvre pas facilement de l'intérieur ; un enfant peut donc se blesser gravement s'il est enfermé dans l'appareil. Mises en garde concernant l'utilisation ATTENTION Lorsque le lave-linge est contaminé par des corps étrangers (ex. : détergent, saletés, déchets alimentaires etc.), débranchez-le et nettoyez-le à l'aide d'un chiffon doux humide.

• À défaut, une décoloration, une déformation, des dommages ou de la rouille peuvent apparaître. La vitre du hublot peut être endommagée par un impact fort. Utilisez le lave-linge avec précaution.

• Si la vitre du hublot est endommagée, il existe un risque de blessure. Untitled-26 9 2017-06-26 5:00:48Consignes de sécurité Français10 Consignes de sécurité Après une interruption d'arrivée d'eau ou en rebranchant le tuyau d'arrivée d'eau au robinet, ouvrez celui-ci lentement. Ouvrez le robinet d'arrivée d'eau lentement après une période prolongée de non-utilisation.

• La pression d'air dans le tuyau d'arrivée d'eau ou la canalisation d'eau peut entraîner des dommages à certaines pièces ou une fuite d'eau. En cas de vidange défaillante durant un cycle, vériez s'il y a un problème de vidange.

• En cas d'inondation (problème de vidange), il existe un risque de choc électrique ou d'incendie. Introduisez complètement le linge dans le lave-linge an qu'il ne reste pas coincé dans la porte.

• Si du linge reste coincé dans la porte, il peut être endommagé, ainsi que le lave-linge, ou une fuite d'eau peut survenir. Coupez l'alimentation en eau lorsque le lave-linge n'est pas en cours d'utilisation.

• Assurez-vous que les vis sur le raccord du tuyau d'arrivée d'eau sont correctement serrées. Veillez à ce que le joint en caoutchouc et la vitre du hublot ne soient pas contaminés par des substances étrangères (ex. : déchets, ls, cheveux, etc.).

• Si des substances étrangères sont prises dans le hublot, celui-ci ne pourra pas fermer correctement et risque de provoquer des fuites. Ouvrez le robinet d'eau et vériez que le raccord du tuyau d'arrivée d'eau est fermement serré et qu'il n'y a aucune fuite d'eau avant d'utiliser l'appareil.

• Si les vis sur le raccord du tuyau d'arrivée d'eau sont desserrées, des fuites peuvent se produire. Le produit que vous avez acheté est prévu pour une utilisation domestique uniquement. L'utilisation à des ns professionnelles est considérée comme une utilisation non conforme du produit. Dans ce cas, le produit ne sera pas couvert par la garantie standard prévue par Samsung et Samsung ne saura en aucun cas être tenu pour responsable en cas de dysfonctionnements ou dommages résultant d'une utilisation non conforme. Ne montez pas sur l'appareil et ne placez pas d'objets (tels que linge, bougies allumées, cigarettes allumées, vaisselle, produits chimiques, objets métalliques, etc.) sur l'appareil.

• Cela pourrait causer des chocs électriques, des incendies, des problèmes avec l'appareil ou des blessures. Ne pulvérisez pas de matières volatiles telles que de l'insecticide sur la surface de l'appareil.

• En plus d'être nocives pour l'être humain, elles peuvent également entraîner des chocs électriques, des incendies ou des problèmes avec l'appareil. Ne placez pas d'objets générant un champ électromagnétique à proximité du lave-linge.

• Ceci pourrait entraîner des blessures résultant de dysfonctionnements. L'eau vidangée durant un cycle de séchage ou de lavage à haute température est chaude. Ne touchez pas cette eau.

• Cela pourrait entraîner des brûlures ou des blessures. Untitled-26 10 2017-06-26 5:00:48Français 11 Consignes de sécurité Ne lavez pas, n'essorez pas et ne séchez pas de sièges, de tapis ou de vêtements imperméables (*), sauf si votre appareil possède un cycle spécial pour ce genre d'articles. (*) : Linge de lit en laine, vêtements de pluie, veste de pêche, pantalons de ski, sacs de couchage, protections de langes, vêtements de sudation, de cyclisme, de motocyclisme, bâches automobiles, etc.

• Ne lavez pas de tapis épais ou durs même s'ils portent le sigle lave-linge sur leur étiquette d'entretien. Risque de vibrations anormales, de blessures ou de dégâts matériels (lave-linge, murs, sol ou linge).

• Ne lavez pas les lingettes jetables ou les paillassons ayant des dos en caoutchouc. Les dos en caoutchouc sont susceptibles de se détacher et d'adhérer à l'intérieur du tambour, ce qui pourrait entraîner un dysfonctionnement tel qu'une erreur de vidange. Ne faites jamais fonctionner le lave-linge sans le tiroir à lessive.

• Ceci pourrait entraîner un choc électrique ou des blessures résultant de la fuite d'eau. Ne touchez pas l'intérieur du tambour alors qu'il est chaud, durant ou juste après le séchage.

• Cela pourrait entraîner des brûlures. N'insérez pas votre main dans le tiroir à lessive.

• Ceci pourrait entraîner des blessures si votre main reste bloquée par le système d'arrivée de lessive.

• Le compartiment à lessive liquide (modèles applicables uniquement) n'est pas utilisé pour la lessive en poudre. Retirez le compartiment lorsque vous utilisez une lessive en poudre. Ne placez pas d'objets (tels que chaussures, déchets alimentaires, animaux) autres que du linge dans le lave-linge.

• Ceci pourrait endommager le lave-linge ou provoquer des vibrations anormales entraînant des blessures, voire la mort dans le cas d'animaux domestiques. N'actionnez pas les boutons à l'aide d'objets tranchants tels que des aiguilles, des couteaux, les ongles etc.

• Cela pourrait entraîner un choc électrique ou des blessures. Ne lavez pas de linge entré en contact avec des huiles, crèmes ou lotions utilisées dans les salons de beauté ou de massage.

• Ceci pourrait provoquer une déformation du joint en caoutchouc, entraînant des fuites d'eau. Ne laissez pas d'objets métalliques (ex. : épingles de sûreté, à cheveux, etc.) ou d'agent de blanchiment dans le tambour pendant des périodes prolongées.

• Ceci pourrait entraîner l'apparition de rouille sur le tambour.

• Si de la rouille commence à se former à la surface du tambour, appliquez un produit de nettoyage (neutre) et frottez à l'aide d'une éponge. N'utilisez jamais de brosse métallique. N'utilisez pas directement de solvants de nettoyage à sec et ne lavez, ne rincez et n'essorez pas de linge entré en contact avec des solvants de nettoyage à sec.

• Risque de combustion ou d'inammation spontanée résultant de la chaleur dégagée par l'oxydation de l'huile. N'utilisez pas d'eau provenant d'appareils de refroidissement/de réchauffement d'eau.

• Ceci pourrait entraîner des dysfonctionnements du lave-linge. Untitled-26 11 2017-06-26 5:00:48Consignes de sécurité Français12 Consignes de sécurité N'utilisez pas de savon naturel pour les mains dans le lave-linge.

• Risque de dysfonctionnement, de décoloration, d'oxydation ou de dégagement de mauvaises odeurs. Placez les chaussettes et les soutiens-gorge dans un let de lavage et lavez-les avec le reste du linge. Ne lavez pas d'articles de grande taille tels que du linge de lit dans un let de lavage.

• Dans le cas contraire, des vibrations anormales peuvent se produire et engendrer des blessures. N'utilisez pas de détergent solidié.

• S'il s'accumule dans le lave-linge, des fuites d'eau peuvent en résulter. Assurez-vous que toutes les poches des vêtements à laver sont vides.

• Les objets durs et pointus, comme les pièces de monnaie, les épingles de sûreté, les clous, les vis ou les pierres, peuvent occasionner d'importants dégâts à l'appareil. Évitez de laver des vêtements comportant de grandes boucles, des boutons ou d'autres accessoires en métal lourd. Triez le linge par couleur en fonction de la solidité de la teinture et sélectionnez le cycle, la température de l'eau et les fonctions supplémentaires recommandés.

• Cela pourrait entraîner une décoloration ou une détérioration des tissus. Veillez à ce que les doigts des enfants ne soient pas pris dans le hublot lorsque vous le fermez.

• Le non-respect de cette consigne peut entraîner des blessures. Avertissements importants concernant le nettoyage AVERTISSEMENT Ne nettoyez pas l'appareil en pulvérisant directement de l'eau dessus. N'utilisez pas de produit nettoyant agressif. N'utilisez pas de benzène, de diluant ou d'alcool pour nettoyer l'appareil.

• Cela pourrait entraîner des décolorations, des déformations, des dommages, des chocs électriques ou un incendie. Avant d'effectuer un nettoyage ou un entretien, débranchez le cordon d'alimentation de la prise murale.

• Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies. Untitled-26 12 2017-06-26 5:00:48Français 13 Consignes de sécurité Instructions concernant la marque DEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spéciques à l'appareil (par ex. la réglementation REACH), rendez-vous sur : samsung.com/uk/ aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html Untitled-26 13 2017-06-26 5:00:48Français14 Installation Respectez attentivement ces instructions pour garantir une installation correcte du lave-linge et éviter tout accident lorsque vous faites la lessive. Ce qui est inclus Assurez-vous que toutes les pièces sont incluses dans l'emballage de l'appareil. Si vous rencontrez un problème avec votre lave-linge ou les pièces, contactez un centre de service Samsung local ou le magasin vous ayant vendu le produit

01 Manette d'ouverture 02 Tiroir à lessive 03 Panneau de commande 04 Hublot 05 Tambour 06 Filtre de la pompe 07 Tuyau de vidange d'urgence 08 Capot du ltre 09 Dessus du lave-linge 10 Prise d'alimentation 11 Tuyau de vidange 12 Pieds réglables Installation Untitled-26 14 2017-06-26 5:00:49Français 15 Installation Clé Cache-boulons Guide du tuyau de vidange Tuyau d’arrivée d’eau froide Tuyau d'arrivée d'eau chaude Compartiment à lessive liquide REMARQUE

• Cache-boulons : Le nombre de cache-boulons (3 à 6) fournis dépend du modèle.

• Tuyau d'arrivée d'eau chaude : Modèles concernés uniquement.

• Compartiment à lessive liquide : Modèles concernés uniquement. Untitled-26 15 2017-06-26 5:00:49Installation Français16 Installation Conditions d'installation Alimentation électrique et mise à la terre

• 220-240 V CA / 50 Hz - un fusible ou un disjoncteur est requis.

• Utilisez un circuit de branchement individuel spécique au lave-linge Pour assurer une mise à la terre correcte, votre lave-linge est équipé d'un cordon doté d'une prise à trois broches avec conducteur de terre destinée à être branchée sur une prise murale correctement installée et reliée à la terre. En cas de doute, demandez à un électricien qualié ou à un réparateur de vérier si l'appareil est correctement mis à la terre. Ne modiez pas la prise fournie. Si elle ne correspond pas à la prise secteur, faites installer une prise correctement reliée à la terre par un électricien qualié. AVERTISSEMENT

• N'UTILISEZ PAS de rallonge avec cet appareil.

• Utilisez uniquement le cordon d'alimentation fourni avec le lave-linge.

• NE RELIEZ PAS un conducteur de terre à une canalisation de plomberie en plastique, une conduite de gaz ou une canalisation d'eau chaude.

• Un branchement incorrect des conducteurs peut créer un risque d'électrocution. Arrivée d'eau Pour ce lave-linge, la pression d'eau doit être comprise entre 50 et 800 kPa. Une pression inférieure à 50 kPa risque d'empêcher la vanne d'arrivée d'eau de se fermer correctement et la durée de remplissage risque d'augmenter, entraînant ainsi l'arrêt du lave-linge. Les robinets d'arrivée d'eau doivent se trouver à moins de 120 cm de l'arrière de votre lave-linge an que les tuyaux fournis puissent être reliés à l'appareil. Pour réduire le risque de fuite :

• Faites en sorte que les robinets d'arrivée d'eau soient facilement accessibles.

• Fermez les robinets lorsque vous n'utilisez pas le lave-linge.

• Vériez régulièrement l'absence de toute fuite au niveau des raccords des tuyaux d'arrivée d'eau. ATTENTION Avant d'utiliser votre lave-linge pour la première fois, vériez l'absence de fuites au niveau des raccords avec la vanne d'arrivée d'eau et les robinets. Vidange Samsung conseille d'utiliser un conduit vertical de 60 à 90 cm. Le tuyau de vidange doit être introduit dans le collier de serrage puis dans le conduit vertical et ce dernier doit entièrement recouvrir le tuyau de vidange. Untitled-26 16 2017-06-26 5:00:49Français 17 Installation Sol Pour un fonctionnement optimal, votre lave-linge doit être installé sur un sol stable. Si le sol est en bois, il est possible que vous deviez le renforcer an de réduire les vibrations et les problèmes de déséquilibre. La présence de moquette ou de surfaces molles peut entraîner des vibrations, ainsi qu'un léger déplacement de votre lave- linge durant l'essorage. ATTENTION N'installez JAMAIS votre lave-linge sur une plate-forme ou sur une structure fragile. Température de l'eau N'installez pas votre lave-linge dans une pièce où la température est susceptible de descendre en dessous de zéro degré, car l'eau restant dans les vannes d'arrivée d'eau, les pompes ou les tuyaux risquerait de geler. Si de l'eau venait à geler dans les conduites, les courroies, la pompe et d'autres composants du lave- linge pourraient être endommagés. Installation dans une niche Dégagement minimal pour une stabilité optimale : Côtés 25 mm Haut 25 mm Arrière 50 mm Avant 550 mm Si vous souhaitez superposer le lave-linge et votre sèche-linge, veillez à laisser un espace libre d'au moins 550 mm à l'avant de la niche. Installé seul, votre lave- linge ne nécessite pas d'aération spécique. Untitled-26 17 2017-06-26 5:00:49Installation Français18 Installation Installation étape par étape ÉTAPE 1 Choisir un emplacement Choix de l'emplacement :

• une surface dure et de niveau, sans moquette ou autre revêtement de sol susceptible d'obstruer l'aération ;

• un emplacement éloigné de la lumière directe du soleil ;

• une pièce dont la ventilation et le câblage sont appropriées ;

• la température ambiante est toujours supérieure au point de congélation (0 °C) ;

• éloigné de toute source de chaleur ; ÉTAPE 2 Enlever les vis de transport Déballez l'appareil et retirez toutes les vis de transport.

1. Desserrez tous les boulons de transport situés à

l'arrière de l'appareil à l'aide de la clé fournie.

2. Bouchez les trous avec les cache-boulons en

plastique fournis. Conservez les vis de transport pour une prochaine utilisation. AVERTISSEMENT Les matériaux d’emballage peuvent être dangereux pour les enfants. Tenez tous les matériaux d'emballage (sacs en plastique, polystyrène, etc.) hors de portée des enfants. Untitled-26 18 2017-06-26 5:00:50Français 19 Installation ÉTAPE 3 Ajuster les pieds réglables

1. Faites glisser le lave-linge jusqu'à son emplacement

d'installation. Procédez doucement an d'éviter d'endommager les pieds réglables.

2. Mettez le lave-linge de niveau en ajustant

manuellement les pieds réglables.

3. Une fois la mise à niveau effectuée, serrez les

écrous à l'aide de la clé. ÉTAPE 4 Raccorder le tuyau d'eau L'adaptateur du tuyau fourni peut être différent du modèle. Cette étape vous guide lors du raccordement de l'adaptateur de type à connecteur. Si vous disposez d'un adaptateur de type à vis, passez à l'étape 7.

Raccordez le tuyau d'eau au robinet.

1. Retirez l'adaptateur (A) du tuyau d'eau (B).

2. Utilisez un tournevis cruciforme pour serrer les

3. Maintenez l'adaptateur et tournez la partie (C) dans

le sens de la èche pour le desserrer de 5 mm (*).

4. Insérez l'adaptateur dans le robinet, et serrez les vis

tout en soulevant l'adaptateur.

5. Tournez la partie (C) dans le sens de la èche pour

6. Tout en maintenant appuyée la partie (D), raccordez

le tuyau d'eau à l'adaptateur. Puis, relâchez la partie (D). Le tuyau s'enclenche dans l'adaptateur en émettant un son.

7. Si vous utilisez un robinet d'eau de type à vis,

utilisez l'adaptateur de type à vis fourni pour raccorder le robinet d'eau comme indiqué. Untitled-26 20 2017-06-26 5:00:51Français 21 Installation

8. Raccordez l'autre extrémité du tuyau d'eau dans la

vanne d'alimentation en eau située à l'arrière du lave-linge. Tournez le tuyau dans le sens horaire pour le serrer.

9. Ouvrez le robinet d'eau et vériez l'absence de

toute fuite autour des zones de raccordement. En cas de fuites, répétez les étapes ci-dessus. AVERTISSEMENT Si vous observez une fuite d'eau, arrêtez d'utiliser le lave-linge et débranchez-le de l'alimentation électrique. Ensuite, prenez contact avec un centre de service Samsung local. Dans le cas contraire, cela peut provoquer un choc électrique. ATTENTION Ne tendez pas le tuyau d’eau en forçant. Si le tuyau est trop court, remplacez-le par un tuyau haute pression plus long. REMARQUE

• Après avoir raccordé le tuyau d'eau à l'adaptateur, vériez que le branchement a été correctement effectué en tirant le tuyau d'eau vers le bas.

• Utilisez un type de robinet d'eau standard. Si le robinet est à angle droit ou s'il est trop gros, retirez la bague d'écartement avant d'insérer le robinet dans l'adaptateur. Untitled-26 21 2017-06-26 5:00:51Installation Français22 Installation Pour les modèles équipés d'une arrivée d'eau chaude supplémentaire :

1. Raccordez l'extrémité rouge du tuyau d'eau chaude

à la vanne d'arrivée d'eau chaude située à l'arrière du lave-linge.

2. Raccordez l'autre extrémité du tuyau d'eau chaude

au robinet d'eau chaude. Tuyau Aqua Stop (sur les modèles concernés)

Le tuyau Aqua Stop avertit l'utilisateur en cas de risque de fuite d'eau. Il analyse le débit d'eau et le voyant rouge central (A) s'allume lorsqu'il détecte une fuite. REMARQUE L'extrémité du tuyau Aqua Stop doit être raccordée au robinet d'eau et non à la machine. Untitled-26 22 2017-06-26 5:00:51Français 23 Installation ÉTAPE 5 Positionner le tuyau de vidange Le tuyau de vidange peut être positionné de trois manières différentes :

Sur le bord d'un lavabo. Le tuyau de vidange doit être placé à une hauteur située entre 60 et 90 cm. An que le bout du tuyau reste coudé, utilisez le guide en plastique (A). Fixez le guide au mur à l'aide d'un crochet an d'assurer une évacuation optimale. Raccordé au tuyau d’évacuation du lavabo Le tuyau d’évacuation doit être situé au-dessus du siphon du lavabo, an que son extrémité soit au moins à 60 cm du sol. Sur un tuyau d’évacuation Le tuyau d'évacuation doit être xé à une hauteur comprise entre 60 et 90 cm (*). Il est conseillé d'utiliser un tuyau vertical de 65 cm. Assurez-vous que le tuyau d'évacuation est raccordé à une conduite d'évacuation inclinée. Caractéristiques minimales de la conduite d'évacuation :

• Diamètre minimum de 5 cm

• Débit d’au moins 60 litres par minute Untitled-26 23 2017-06-26 5:00:52Installation Français24 Installation ATTENTION Ne placez pas le tuyau de vidange à proximité d'eau stagnante ou sur des surfaces mouillées. L'eau risquerait de revenir dans le lave-linge. ÉTAPE 6 Sous tension Branchez le cordon d'alimentation sur une prise électrique murale agréée de 220-240 V CA / 50 Hz, protégée par un fusible ou un disjoncteur. Puis, appuyez sur le bouton Marche/Arrêt pour mettre le lave-linge sous tension. Untitled-26 24 2017-06-26 5:00:52Français 25 Avant de démarrer Paramètres initiaux Exécuter la fonction calibrage (recommandé) La fonction Calibrage permet au lave-linge de calculer précisément le poids du linge. Assurez-vous que le tambour est vide avant d'exécuter la fonction Calibrage.

1. Éteignez, plus rallumez le lave-linge.

2. Maintenez enfoncés les boutons

Temp. et Arrêt Différé simultanément pendant trois secondes pour entrer en mode Calibrage. Le message « Cb » s'afche.

3. Appuyez sur le bouton Départ/Pause pour lancer le cycle Calibrage.

4. Le tambour tourne dans le sens horaire et anti-horaire pendant environ 3 minutes.

5. Lorsque le mode de calibrage est terminé, « 0 » apparaît à l'écran et le lave-linge s'éteint automatiquement.

6. Le lave-linge est maintenant prêt à être utilisé.

Instructions de lavage ÉTAPE 1 Trier Triez le linge en fonction de ces critères :

• Symbole textile : séparez le coton, les bres mélangées, les synthétiques, la soie, la laine et les rayonnes.

• Couleurs : séparez le blanc des couleurs.

• Taille : mélangez ensemble des articles de différentes tailles dans le tambour améliore les performances de lavage.

• Sensibilité : lavez les articles délicats séparément pour les articles neufs en laine vierge et en soie, ainsi que pour les rideaux. Vériez les étiquettes sur les vêtements. REMARQUE Assurez-vous d'avoir vérié l'étiquette attenante aux vêtements et triez-les en conséquence avant de lancer le lavage. Avant de démarrer Untitled-26 25 2017-06-26 5:00:52Avant de démarrer Français26 Avant de démarrer ÉTAPE 2 Vider les poches Videz toutes les poches des vêtements à laver.

• Les objets métalliques tels que les pièces de monnaie, les épingles et les boucles sur les vêtements sont susceptibles d'endommager les autres articles de votre lessive ainsi que le tambour. Retournez les vêtements ayant des boutons et des broderies.

• Veillez à fermer les fermetures éclair des pantalons et des vestes an de ne pas endommager le tambour. Les fermetures éclair doivent être maintenues fermées à l'aide d'un l.

• Les vêtements pourvus de lanières peuvent s'emmêler avec d'autres vêtements. Veillez à attacher ensemble les lanières avant de lancer le cycle de lavage. ÉTAPE 3 Utiliser un let à linge

• Les soutiens-gorge (lavables en machine) doivent être placés dans un let à linge. Les parties métalliques des soutiens-gorge peuvent en effet sortir du soutien-gorge et déchirer le linge.

• Les vêtements légers et de petite taille, tels que les chaussettes, gants, bas et mouchoirs, peuvent se coincer entre le hublot et la paroi du lave-linge. Placez-les dans un sac à linge n.

• Ne lavez pas le let à linge seul, sans linge. Ceci pourrait provoquer des vibrations anormales susceptibles d'entraîner des déplacements intempestifs du lave-linge et des blessures. ÉTAPE 4 Prélavage (si nécessaire) Sélectionnez l'option Prélavage pour le cycle sélectionné si le linge est très sale. Lorsque vous sélectionnez l'option Prélavage, assurez-vous de verser de la lessive en poudre dans le tiroir de lavage principal. ÉTAPE 5 Évaluer la capacité de chargement Ne surchargez pas le lave-linge. Une surcharge peut empêcher le lave-linge de laver correctement. Pour connaître la capacité de charge correspondant au type de linge, voir la page 34. REMARQUE Lorsque vous lavez des draps ou des couettes, il se peut que la durée de lavage soit allongée ou que l'efcacité de l'essorage soit moindre. Pour les couettes ou housses de couette, la vitesse du cycle d'essorage maximale recommandée est de 800 tr/min et la capacité de chargement est de 2,0 kg maximum. ATTENTION Lorsque le linge est mal équilibré et que le code d'erreur « Ub » est afché, redistribuez la charge. Le linge mal équilibré peut réduire la performance d'essorage. Untitled-26 26 2017-06-26 5:00:52Français 27 Avant de démarrer ÉTAPE 6 Appliquer un type de lessive correct La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de la couleur, de la température de lavage et du degré de salissure. Assurez-vous d'utiliser de la lessive qui est conçue pour les lave- linges automatiques. REMARQUE

• Respectez les recommandations du fabricant de la lessive ; celles-ci ont été élaborées en fonction du poids du linge, du degré de salissure et de la dureté de l'eau de votre région. Si vous n'êtes pas sûr de la dureté de votre eau, contactez les autorités locales.

• N'utilisez pas une lessive qui a tendance à se durcir ou se solidier. Ce type de lessive peut subsister après le cycle de rinçage et bloquer la sortie de vidange. ATTENTION Lorsque vous lavez des articles en laine en utilisant le cycle Laine, utilisez uniquement de la lessive liquide neutre. Si vous utilisez de la lessive en poudre avec le cycle Laine, celle-ci risque de laisser des traces sur le linge ou de le décolorer. Capsules de lessive Pour obtenir un résultat optimal en utilisant des capsules de lessive, veuillez suivre ces instructions.

1. Placez la capsule au fond du tambour vide, vers

2. Mettez votre linge dans le tambour par-dessus la

capsule. Untitled-26 27 2017-06-26 5:00:53Avant de démarrer Français28 Avant de démarrer ATTENTION Pour les cycles utilisant de l'eau froide ou les cycles qui se terminent en moins d'une heure, il est recommandé d'utiliser de la lessive liquide. Sinon, la capsule risque de ne pas se dissoudre complètement. Instructions relatives au tiroir à lessive Le lave-linge est équipé d'un tiroir à trois compartiments : le compartiment de gauche est destiné à la lessive du cycle de lavage principal, le compartiment avant, à l'adoucissant, et le compartiment arrière, à la lessive du prélavage.

1. Compartiment de prélavage : lessive de

Compartiment de lavage principal : lessive pour le lavage principal, adoucissant, agent de prétrempage, produit blanchissant et détachant.

Compartiment de l'adoucissant : additifs, comme de l'adoucissant. Ne dépassez pas le trait de remplissage maximum (A). REMARQUE L'aspect réel du compartiment des adoucissants peut différer du modèle. Untitled-26 28 2017-06-26 5:00:53Français 29 Avant de démarrer ATTENTION

• N'ouvrez pas le tiroir à lessive lorsque le lave-linge fonctionne.

• N'utilisez pas les types de lessive suivants dans le tiroir : - Tablettes ou capsules - Boule ou let de lavage

• Pour éviter d'obstruer le compartiment, diluez les doses de lessive ou d'adoucissant concentré(e) dans un peu d'eau avant de les verser dans le bac.

• Lorsque la fonction Arrêt Différé est sélectionnée, ne versez pas de lessive directement dans le tambour. En cas de non-respect de ces consignes, votre linge risque d'être décoloré. Utilisez le tiroir à lessive lorsque la fonction Arrêt Différé est sélectionnée. Verser la lessive dans le tiroir à lessive

1. Ouvrez le tiroir à lessive.

2. Versez la lessive dans le

compartiment de lavage principal en suivant les instructions du fabricant. Pour la lessive liquide, voir page 30.

3. Ajoutez de l'adoucissant pour tissus dans le

compartiment d'adoucissant. Ne dépassez pas le trait de remplissage maximum (A). L'adoucissant est ajouté au lavage au cours du rinçage nal. Untitled-26 29 2017-06-26 5:00:54Avant de démarrer Français30 Avant de démarrer

4. Pour effectuer un prélavage, versez une dose de

lessive de prélavage dans le compartiment de prélavage en suivant les instructions et recommandations du fabricant.

5. Fermez le tiroir à lessive.

• Ne versez pas de lessive en poudre dans le compartiment à lessive liquide.

• Diluez votre adoucissant concentré dans un peu d'eau avant de le verser dans le compartiment approprié.

• Ne versez pas de lessive de lavage principal dans le compartiment d'adoucissant. Lessive liquide (modèles concernés uniquement)

Insérez d'abord le guide à lessive liquide fourni dans le compartiment de lavage principal. Versez ensuite de la lessive liquide dans le guide en veillant à ne pas dépasser le trait de remplissage maximum (A). REMARQUE

• Insérez le guide à lessive liquide uniquement après avoir retiré le tiroir à lessive du lave-linge en appuyant sur la manette d'ouverture (A).

• Après le lavage, il se peut qu'il y ait encore un peu de liquide dans le tiroir à lessive. ATTENTION

• N'utilisez pas la fonction Prélavage lorsque vous utilisez de la lessive liquide.

• Retirez le compartiment à lessive liquide lorsque vous utilisez de lessive en poudre. Untitled-26 30 2017-06-26 5:00:54Français 31 Opérations Panneau de commande WW9*J5**6**

01 Sélecteur de cycle Tournez la molette pour sélectionner un programme. 02 Afchage L'écran afche des informations sur le déroulement de la programmation et sur le temps restant, ou encore un code d'erreur le cas échéant.

Temp. Permet de modier la température de l'eau du cycle sélectionné.

Rinçage Permet de modier le nombre de rinçages du cycle sélectionné Nombre de rinçages maximal : 5, en fonction du cycle. Opérations Untitled-26 31 2017-06-26 5:00:55Opérations Français32 Opérations 05 Essorage Permet de modier la vitesse d'essorage du cycle sélectionné. Le nombre de tours par minute (tr/min) peut varier selon le modèle.

• Arrêt cuve pleine : le dernier cycle de rinçage est suspendu an que le linge trempe dans l'eau. Pour décharger le tambour, lancez un cycle de vidange ou d'essorage.

• Sans essorage : Le tambour ne tourne pas après le dernier cycle de vidange.

• Essorage seul : Pour lancer le cycle Essorage seul, appuyez sur le bouton Essorage pendant 3 secondes. Lorsque la durée du cycle et la vitesse d'essorage s'afchent, appuyez sur le bouton Essorage autant de fois que nécessaire pour atteindre la vitesse d'essorage souhaitée. Ensuite, appuyez sur le bouton Départ/ Pause pour commencer le cycle. La durée d'essorage dépend du cycle sélectionné.

Options Permet de sélectionner l'une des options suivantes : Intensif et Prélavage. Appuyez à nouveau dessus pour désélectionner.

• La disponibilité des options dépend du cycle.

Anti-tache Permet d'activer ou de désactiver la fonction Anti-tache. Cette fonction permet de retirer un grand nombre de taches tenaces.

• La fonction Anti-tache permet d'éliminer une multitude de taches difciles.

• Une fois la fonction Anti-tache sélectionnée, le linge est trempé dans des bulles d'eau pour un lavage efcace.

• La fonction Anti-tache est disponible avec 5 cycles et prolonge leur durée de jusqu'à 30 minutes : Coton, Synthétiques, Draps, Quotidien, Bébé Coton et Jeans (modèles de 9 kg uniquement).

Arrêt Différé La fonction Arrêt Différé vous permet de dénir l'heure de n du cycle sélectionné. En fonction des réglages que vous avez dénis, l'heure de départ sera du cycle sera calculée par la logique interne de la machine. Par exemple, ce réglage est utile pour programmer votre machine pour terminer un lavage au moment où vous revenez chez vous après le travail.

• Appuyez plusieurs fois sur le bouton pour sélectionner les heures.

Repassage Facile Permet de réduire les plis lors du cycle d'essorage an que votre linge puisse être repassé facilement.

• Le mode Repassage Facile est disponible uniquement pour les cycles de lavage suivants : Coton, Coton, Synthétiques, Jeans (modèles de 9 kg uniquement), Eco, Draps, Quotidien, Bébé Coton et Couleurs. 10 Marche/Arrêt Appuyez sur ce bouton pour mettre le lave-linge sous et hors tension. 11 Départ/Pause Appuyez sur ce bouton pour lancer ou arrêter le fonctionnement. Untitled-26 32 2017-06-26 5:00:56Français 33 Opérations Étapes simples pour démarrer WW9*J5**6**

1. Appuyez sur le bouton Marche/Arrêt pour mettre le lave-linge sous tension.

2. Tournez le Sélecteur de cycle pour sélectionner un cycle.

3. Modiez les paramètres du cycle (

Temp., Rinçage et Essorage) selon les besoins.

4. Pour ajouter une option, appuyez sur

Options. Appuyez à nouveau sur le bouton pour sélectionner l'option souhaitée.

5. Le lave-linge est doté de 3 boutons respectifs pour

Anti-tache, Repassage Facile et Arrêt Différé, an de faciliter l'accès. Si vous souhaitez utiliser l'une de ces options, appuyez sur le bouton correspondant.

6. Appuyez sur Départ/Pause.

Pour modier le cycle durant le fonctionnement

1. Appuyez sur Départ/Pause pour interrompre le fonctionnement.

2. Sélectionnez un autre cycle.

3. Appuyez à nouveau sur Départ/Pause pour commencer le nouveau programme.

Untitled-26 33 2017-06-26 5:00:56Opérations Français34 Opérations Présentation des cycles Programmes standard Cycle Description et charge maxi. (kg) Coton

• Pour les vêtements en coton, les draps, les sous-vêtements, les serviettes ou les t-shirts. La durée de lavage et le nombre de cycles de rinçage s'adaptent automatiquement à la charge. MAXI. Coton

• Une performance optimale avec une consommation d'énergie réduite pour les vêtements en coton, les draps, le linge de table, les sous-vêtements, les serviettes ou les t-shirts. Pour faire des économies d'énergie, la température de lavage réelle peut être réduite par rapport à celle spéciée. MAXI. Synthétiques

• Pour les chemises ou t-shirts en polyester (Diolen, Trevira), polyamide (Perlon, Nylon) ou autre matière similaire.

• Convient aux vêtements en laine lavables en machine pour les charges inférieures à 2,0 kg.

• Le cycle Laine se caractérise par de légers mouvements de va- et-vient et le trempage an d'éviter que les bres de laine ne se froissent ou ne se déforment.

• L'utilisation d'une lessive neutre est recommandée.

Essorage (modèles 7 et 8 kg uniquement)

• Se caractérise par un processus d'essorage supplémentaire pour éliminer efcacement l'humidité du linge. MAXI. Jeans (modèles 9 kg uniquement)

• Se caractérise par un niveau d'eau plus élevé pendant le lavage principal et d'un cycle de rinçage supplémentaire pour garantir qu'aucune lessive en poudre ne reste sur vos vêtements.

• Se caractérise par un processus de rinçage supplémentaire après l'application d'adoucissant sur le linge. MAXI. Nettoyage Tambour

• Nettoie le tambour en éliminant la saleté et les bactéries à l'intérieur du tambour.

• Lancez ce programme tous les 40 lavages sans ajouter ni lessive ni agent de blanchiment.

• Assurez-vous que le tambour est vide.

• N’utilisez aucun produit nettoyant pour nettoyer le tambour.

• Le cycle Eco Bubble à basse température vous aide à réduire votre consommation d'énergie.

Untitled-26 34 2017-06-26 5:00:57Français 35 Opérations Cycle Description et charge maxi. (kg) 15' Express

• Pour le linge peu sale (2,0 kg maximum) dont vous avez besoin rapidement.

• Utilise moins de 20 g de lessive. L'utilisation de plus de 20 g de lessive peut laisser des traces de lessive.

• Si vous utilisez de la lessive liquide, la dose maximale est de 20 ml.

• Pour le lavage des vêtements de tous les jours, tels que les sous- vêtements et les chemises.

• Textiles transparents, lingerie ne, soie et autres textiles délicats à laver à la main.

• Pour une performance optimale, utilisez de la lessive liquide.

• Permet un rinçage supplémentaire et un essorage réduit pour garantir un lavage en douceur du linge et un rinçage soigné.

• Pour de meilleurs résultats, lavez uniquement 1 type de drap et assurez-vous que la charge est inférieure à 2,0 kg.

• Permet un lavage à température élevée et un rinçage supplémentaire pour éliminer toute trace de lessive de manière efcace.

Untitled-26 35 2017-06-26 5:00:57Opérations Français36 Opérations Options Option Description Prélavage • Cela ajoute un cycle de lavage préliminaire avant le cycle de lavage principal. Intensif

• Pour du linge très sale. La durée de chaque cycle est plus longue que d'habitude. Untitled-26 36 2017-06-26 5:00:57Français 37 Opérations Arrêt Différé Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine automatiquement plus tard, en choisissant un départ différé de 1 à 24 heures (par tranches d'une heure). L'heure afchée correspond à celle à laquelle le lavage se terminera.

1. Sélectionnez un programme. Puis, modiez les paramètres du programme, si nécessaire.

Arrêt Différé plusieurs fois jusqu'à ce que le temps de n souhaité soit réglé.

3. Appuyez sur Départ/Pause.

Le voyant de Arrêt Différé clignote et le lave-linge fait tourner le tambour pour détecter le poids de la charge si vous avez sélectionné le cycle Coton ou Coton. La détection de la charge n'est préréglée et activée que pour ces 2 cycles. Une fois terminé, le lave-linge afche l'heure que vous avez réglée et la minuterie s'enclenche.

4. Pour annuler la fonction

Arrêt Différé, redémarrez le lave-linge en appuyant sur Marche/Arrêt. Exemple de situation réelle Vous souhaitez qu'un cycle de deux heures soit terminé dans 3 heures. Pour cela, ajoutez l'option Arrêt Différé au cycle actuel avec le réglage de 3 heures, puis appuyez sur Départ/Pause à 14h00. Puis que se passera-t-il ? Le lave- linge démarre son fonctionnement à 15h00, puis termine à 17h00. Voici la chronologie de cet exemple. 14h00 Dénissez la fonction Arrêt différé sur 3 heures 15h00 Départ 17h00 Fin Untitled-26 37 2017-06-26 5:00:57Opérations Français38 Opérations Paramètres Sécurité enfant Pour éviter les accidents des enfants, la fonction Sécurité enfant verrouille tous les boutons à l'exception de Marche/Arrêt.

• Pour régler la fonction Sécurité enfant, maintenez appuyés simultanément les boutons Temp. et Rinçage pendant 3 secondes.

• Pour désactiver la fonction Sécurité enfant, maintenez appuyés simultanément les boutons Temp. et Rinçage pendant 3 secondes. REMARQUE

• En état Sécurité enfant, vous devez tout d'abord désactiver la fonction Sécurité enfant si vous souhaitez ajouter de la lessive ou du linge.

• Votre réglage sera maintenu même après le redémarrage du lave-linge. Marche/Arrêt son Vous pouvez activer ou désactiver le son du lave- linge. Votre réglage sera maintenu même après le redémarrage du lave-linge.

• Pour désactiver le son, maintenez appuyés simultanément Rinçage et Essorage pendant 3 secondes.

• Pour activer le son, maintenez appuyés à nouveau les boutons pendant 3 secondes. Untitled-26 38 2017-06-26 5:00:57Français 39 Maintenance Maintenez le lave-linge propre an d'éviter de dégrader ses performances et de préserver sa durée de vie. Nettoyage Tambour Lancez ce cycle régulièrement pour nettoyer le tambour et éliminer les bactéries.

1. Appuyez sur le bouton Marche/Arrêt pour mettre le lave-linge sous tension.

2. Tournez le Sélecteur de cycle pour sélectionner Nettoyage Tambour.

3. Appuyez sur Départ/Pause.

• La température de l'eau pour Nettoyage Tambour est réglée sur 70 °C et ne peut pas être modiée.

• Il est recommandé d'exécuter le cycle Nettoyage Tambour une fois tous les 40 lavages. ATTENTION N’utilisez aucun produit nettoyant pour nettoyer le tambour. Les résidus chimiques dans le tambour détériorent les performances de lavage. Rappel NETTOYAGE TAMBOUR

• Le rappel Nettoyage Tambour apparaît sur l'écran principal tous les 40 lavages. Il est recommandé de lancer le cycle Nettoyage Tambour régulièrement.

• Lorsque vous voyez ce rappel pour la première fois, vous pouvez l'ignorer 6 fois de suite. À partir du 7 ème lavage, le rappel n'apparaît plus. Toutefois, il réapparaît au 40 ème lavage. Maintenance Untitled-26 39 2017-06-26 5:00:58Maintenance Français40 Maintenance Smart Check Pour activer cette fonction, vous devez tout d'abord télécharger l'application Samsung Smart Washer sur Play Store ou sur App Store (Magasin des applications), puis l'installer sur un périphérique mobile muni d'un appareil photo. La fonction Smart Check a été optimisée pour les séries Galaxy et iPhone (modèles compatibles uniquement).

1. Lorsque le lave-linge détecte un problème, un code d'information s'afche sur l'écran. Maintenez simultanément

enfoncés les boutons Essorage et Options pendant 3 secondes pour entrer en mode Smart Check.

2. Le lave-linge démarre la procédure d'autodiagnostic et afche un code d'information lorsqu'un problème est

3. Lancez l'application Samsung Smart Washer sur votre appareil mobile et appuyez légèrement sur Smart Check.

4. Placez le périphérique mobile à proximité de l'écran du lave-linge de sorte que le périphérique mobile et le lave-

linge soient l'un en face de l'autre. Ensuite, le code d'information sera automatiquement reconnu par l'application.

5. Lorsque le code d'information a été correctement reconnu, l'application fournit des informations détaillées sur le

problème et indique les mesures à prendre. REMARQUE

• Le nom de la fonction, Smart Check, peut varier selon la langue.

• Si de la lumière est rééchie sur l'écran du lave-linge, l'application peut ne pas reconnaître le code d'information.

• Si l'application ne reconnait pas le code Smart Check à plusieurs reprises, saisissez le code d'information manuellement sur l'écran de l'application. Untitled-26 40 2017-06-26 5:00:58Français 41 Maintenance Vidange d'urgence En cas de coupure de courant, vidangez l'eau à l'intérieur du tambour avant de retirer le linge.

1. Mettez le lave-linge hors tension et débranchez-le

de la prise électrique.

2. Appuyez doucement sur la zone supérieure du

cache du ltre (A) pour l'ouvrir.

3. Placez un grand bac vide autour du capot et tirez

le tuyau de vidange d'urgence jusqu'au bac tout en maintenant le bouchon du tuyau (B).

4. Ouvrez le bouchon du tuyau et laissez couler l'eau

du tuyau de vidange d'urgence (C) dans le bac.

5. Lorsque vous avez terminé, fermez le bouchon du

tuyau et réinsérez le tuyau. Puis, fermez le capot du ltre. REMARQUE Utilisez un grand bac car la quantité d'eau dans le tambour peut être plus importante que vous ne pensez. Untitled-26 41 2017-06-26 5:00:58Maintenance Français42 Maintenance Nettoyage Surface du lave-linge Utilisez un chiffon doux avec un produit d'entretien ménager non abrasif. Ne pulvérisez pas d'eau sur le lave-linge. Filtre à maille Nettoyez le ltre à maille du tuyau d'eau une ou deux fois par an.

1. Éteignez le lave-linge et débranchez le cordon

2. Fermez le robinet d'eau.

3. Desserrez et débranchez le tuyau d'eau à l’arrière

du lave-linge. Recouvrez le tuyau d'un chiffon pour éviter des projections d'eau.

4. Utilisez une pince pour retirer le ltre à maille de

l'intérieur de la vanne d'alimentation en eau.

5. Immergez le ltre à maille entièrement dans l'eau

de sorte à ce que le raccord leté soit également sous l'eau.

6. Séchez le ltre à maille complètement à l'ombre.

7. Réinsérez le ltre à maille dans la vanne

d'alimentation en eau et rebranchez le tuyau d'eau sur la vanne d'alimentation en eau.

8. Ouvrez le robinet d'eau.

REMARQUE Si le ltre à maille est bouché, le code d'information « 4C » apparaît sur l'écran. Untitled-26 42 2017-06-26 5:00:58Français 43 Maintenance Filtre de la pompe Il est recommandé de nettoyer le ltre de la pompe 5 ou 6 fois par an pour prévenir son obstruction. Une obstruction du ltre de la pompe peut réduire l'effet de bulles.

1. Éteignez le lave-linge et débranchez le cordon

2. Vidangez le reste d'eau contenu dans le tambour.

Reportez-vous à la section « Vidange d'urgence ».

3. Appuyez doucement sur la zone supérieure du

cache du ltre pour l'ouvrir.

4. Tournez le bouton du ltre de la pompe vers la

gauche et vidangez le reste d'eau.

5. Nettoyez le ltre de la pompe à l'aide des brosses

souples. Assurez-vous que l'hélice de la pompe de vidange située derrière le ltre n'est pas bloquée.

6. Réinsérez le ltre de la pompe et tournez le bouton

du ltre de la pompe vers la droite. REMARQUE Si le ltre à maille est bouché, le code d'information « 5C » apparaît sur l'écran. ATTENTION

• Assurez-vous que le bouton du ltre est correctement fermé après avoir nettoyé le ltre. Dans le cas contraire, cela peut provoquer une fuite.

• Assurez-vous que le ltre est correctement inséré après l'avoir nettoyé. Dans le cas contraire, cela peut causer une défaillance opérationnelle ou une fuite. Untitled-26 43 2017-06-26 5:00:59Maintenance Français44 Maintenance Tiroir à lessive

1. Tout en maintenant enfoncée la manette

d'ouverture (A) située à l'intérieur du tiroir, faites glisser le tiroir pour l'ouvrir.

2. Retirez la manette d'ouverture et le guide de lessive

3. Nettoyez les composants du tiroir à l'eau courante à

l'aide d'une brosse souple.

4. Nettoyez le compartiment du tiroir à l'aide d'une

5. Réinsérez la manette d'ouverture et le guide de

lessive liquide dans le tiroir.

6. Poussez le tiroir à lessive à l'intérieur pour le

fermer. REMARQUE Pour retirer le détergent restant, lancez un cycle Rinçage+Essorage en laissant le tambour vide. Untitled-26 44 2017-06-26 5:00:59Français 45 Maintenance Reprise du fonctionnement après du gel Le lave-linge peut geler lorsque la température descend en-dessous de 0 °C.

1. Éteignez le lave-linge et débranchez le cordon d'alimentation.

2. Versez de l'eau chaude sur le robinet d'eau pour assouplir le tuyau d'eau.

3. Débranchez le tuyau d’eau et trempez-le dans l’eau chaude.

4. Versez de l’eau chaude dans le tambour du lave-linge et laissez-la agir pendant environ 10 minutes.

5. Raccordez le tuyau d'eau au robinet d'eau.

REMARQUE Si le lave-linge ne fonctionne toujours pas normalement, répétez les étapes ci-dessus jusqu'à ce qu'il fonctionne normalement. Mesures en cas de non-utilisation prolongée Évitez de ne pas utiliser le lave-linge pendant une période prolongée. Si vous n'utilisez pas le lave-linge pendant une période prolongée, vidangez-le et débranchez le cordon d'alimentation.

1. Tournez le Sélecteur de cycle pour sélectionner Rinçage+Essorage.

2. Videz le tambour et appuyez sur le bouton Départ/Pause.

3. Lorsque le cycle est terminé, fermez le robinet d'eau et débranchez le tuyau d'eau.

4. Éteignez le lave-linge et débranchez le cordon d'alimentation.

5. Ouvrez le hublot pour faire circuler l'air dans le tambour.

Untitled-26 45 2017-06-26 5:00:59Français46 Dépannage Contrôles Si vous rencontrez un problème avec votre lave-linge, consultez tout d'abord le tableau suivant et essayez les suggestions proposées. Problème Action Le lave-linge ne démarre pas.

• Assurez-vous que le lave-linge est branché.

• Assurez-vous que le hublot est correctement fermé.

• Assurez-vous que les robinets d'eau sont ouverts.

• Appuyez ou tapez légèrement sur le bouton Départ/Pause pour démarrer le lave-linge.

• Assurez-vous que la fonction Sécurité enfant n'est pas activée.

• Avant de se remplir, votre lave-linge émet une série de cliquetis ; ces cliquetis indiquent qu'il vérie que le hublot est bien verrouillé et qu'il effectue une vidange rapide.

• Vériez les fusibles ou réarmez le disjoncteur. L'arrivée d'eau est insufsante ou interrompue.

• Ouvrez entièrement le robinet d'eau.

• Assurez-vous que le hublot est correctement fermé.

• Assurez-vous que le tuyau d'arrivée d'eau n'est pas gelé.

• Assurez-vous que le tuyau d'arrivée d'eau n'est pas entortillé ou bouché.

• Assurez-vous que la pression de l'eau est sufsante. En n de programme, de la lessive subsiste dans le tiroir à lessive.

• Assurez-vous que la pression d'eau est sufsante pour faire fonctionner le lave- linge.

• Assurez-vous que de la lessive a été ajoutée dans le bac central du tiroir à lessive.

• Vériez que le bouchon de rinçage est correctement inséré.

• Si vous utilisez la lessive en poudre, assurez-vous que le sélecteur de lessive est en position haute.

• Enlevez le bouchon de rinçage et nettoyez le tiroir à lessive. Le lave-linge vibre d'une manière excessive ou émet du bruit.

• Assurez-vous que le lave-linge est installé sur un sol plan et solide non glissant. Si le sol n'est pas plan, utilisez les pieds réglables pour ajuster la hauteur du lave-linge.

• Assurez-vous que les vis de transport ont été retirées.

• Assurez-vous que le lave-linge n'est en contact avec aucun autre objet.

• Assurez-vous que la charge de linge est bien équilibrée.

• Le moteur peut générer du bruit lors du fonctionnement normal.

• Des salopettes ou des vêtements comportant des éléments métalliques peuvent générer du bruit lors du lavage. Ceci est tout à fait normal.

• Des objets tels que des pièces de monnaie peuvent provoquer du bruit. Après le lavage, retirez ces objets du tambour ou du boîtier du ltre. Dépannage Untitled-26 46 2017-06-26 5:00:59Français 47 Dépannage Problème Action Le lave-linge ne se vidange pas et/ou n'essore pas.

• Assurez-vous que le tuyau de vidange est toujours droit dans le système de vidange. Si la vidange ne s'effectue pas, appelez le service de dépannage.

• Assurez-vous que le ltre à impuretés n'est pas bouché.

• Fermez le hublot et appuyez ou tapez légèrement sur le bouton Départ/Pause. Pour des raisons de sécurité, le lave-linge ne tourne ou n'essore pas tant que le hublot n'est pas fermé.

• Assurez-vous que le tuyau de vidange n'est pas gelé ou bouché.

• Assurez-vous que le tuyau de vidange est raccordé à un système de vidange non obstrué.

• Si l'alimentation électrique du lave-linge n'est pas sufsante, le lave-linge ne se vidange pas ou n'essore pas temporairement. Dès que l'alimentation électrique est à nouveau sufsante, le lave-linge fonctionne normalement. Le hublot ne s'ouvre pas.

• Appuyez ou tapez légèrement sur le bouton Départ/Pause pour arrêter le lave- linge.

• Le mécanisme de verrouillage du hublot se débloque après quelques minutes.

• Le hublot ne s’ouvre que 3 minutes après l'arrêt ou la désactivation du lave- linge.

• Vériez que toute l’eau a été vidangée.

• Le hublot ne s'ouvre pas si de l'eau reste dans le tambour. Vidangez le tambour et ouvrez le hublot normalement.

• Vériez que le voyant de verrouillage du tambour est éteint. Le voyant de verrouillage du hublot s'éteint après la vidange du lave-linge. Quantité de mousse trop importante.

• Assurez-vous d'utiliser les types de lessive recommandés.

• Utilisez une lessive haute efcacité pour empêcher la surproduction de mousse.

• Réduisez la quantité de lessive pour les lavages à l'eau douce, les petites charges ou pour le linge peu sale.

• Il est vivement conseillé d'utiliser une lessive haute efcacité. Impossible mettre de la lessive supplémentaire.

• Assurez-vous que la quantité de lessive et d'assouplissant restante ne dépasse pas la limite. Untitled-26 47 2017-06-26 5:00:59Dépannage Français48 Dépannage Problème Action Le lave-linge s'arrête.

• Branchez le cordon d'alimentation sur une prise électrique qui fonctionne.

• Vériez les fusibles ou réarmez le disjoncteur.

• Fermez le hublot et appuyez sur le bouton Départ/Pause pour démarrer le lave- linge. Pour des raisons de sécurité, le lave-linge ne tourne ou n'essore pas tant que le hublot n'est pas fermé.

• Avant de se remplir, votre lave-linge émet une série de cliquetis ; ces cliquetis indiquent qu'il vérie que le hublot est bien verrouillé et qu'il effectue une vidange rapide.

• Le cycle peut comporter une phase de pause ou de trempage. Il se peut que le lave-linge se remette en marche après quelques minutes.

• Assurez-vous que le ltre à maille du tuyau d’arrivée d'eau sur les robinets d'eau n'est pas obstrué. Nettoyez le ltre à maille régulièrement.

• Si l'alimentation électrique du lave-linge n'est pas sufsante, le lave-linge ne se vidange pas ou n'essore pas temporairement. Dès que l'alimentation électrique est à nouveau sufsante, le lave-linge fonctionne normalement. La température de l'eau lors du remplissage n'est pas correcte.

• Ouvrez entièrement les deux robinets.

• Vériez le choix de la température.

• Assurez-vous que les tuyaux sont branchés sur les bons robinets. Rincez les canalisations d'eau.

• Assurez-vous que le chauffe-eau est réglé sur une température de 49 °C minimum. Vériez également la capacité et le taux de récupération du chauffe- eau.

• Débranchez les tuyaux et nettoyez le ltre à maille. Le ltre à maille peut être obstrué.

• Lors du remplissage du lave-linge, la température de l'eau est susceptible de varier car la fonction automatique de contrôle de la température vérie la température de l'eau entrante. Ceci est tout à fait normal.

• Lors du remplissage du lave-linge, vous pouvez remarquer que de l'eau chaude et/ou froide passe par le distributeur alors qu'une température de lavage contraire est sélectionnée. Ceci est tout à fait normal ; ce phénomène est dû à la fonction de contrôle automatique de la température chargée d'établir la température de l'eau. Le linge n'est pas essoré correctement.

• Utilisez la vitesse de l'essorage Élevé ou Très élevé.

• Utilisez une lessive haute efcacité pour réduire la production de mousse.

• La charge n'est pas assez importante. De petites charges (un ou deux articles) risquent de mal se répartir et donc de mal être essorées.

• Assurez-vous que le tuyau de vidange n'est pas emmêlé ou bouché. Untitled-26 48 2017-06-26 5:00:59Français 49 Dépannage Problème Action De l’eau fuit du lave-linge.

• Assurez-vous que le hublot est correctement fermé.

• Vériez que tous les raccordements des tuyaux sont bien serrés.

• Assurez-vous que l'extrémité du tuyau de vidange est bien insérée et xée au système de vidange.

• Évitez toute surcharge.

• Utilisez une lessive haute efcacité pour empêcher la surproduction de mousse. Présence d'odeurs.

• De la mousse trop importante s'accumule dans les renfoncements et peut entraîner de mauvaises odeurs.

• Exécutez des programmes de lavage pour stériliser de manière périodique.

• Nettoyez le joint du hublot (diaphragme).

• Séchez l'intérieur du lave-linge lorsqu'un programme est terminé. Pas de bulles visibles (modèles Bubbleshot uniquement).

• Une surcharge peut masquer les bulles.

• Plusieurs vêtements contaminés peuvent empêcher la génération des bulles. Si un problème persiste, contactez un centre de service Samsung local. Untitled-26 49 2017-06-26 5:01:00Dépannage Français50 Dépannage Codes d'information En cas de dysfonctionnement de votre lave-linge, un code d'information peut apparaître sur l'écran. Vériez le tableau ci-dessous et essayez les suggestions. Code Action

• Assurez-vous que les robinets d'eau sont ouverts.

• Assurez-vous que les tuyaux d'eau ne sont pas bouchés.

• Assurez-vous que les robinets d'eau ne sont pas gelés.

• Assurez-vous que la pression d'eau est sufsante pour faire fonctionner le lave- linge.

• Assurez-vous que le robinet d'eau froide et le robinet d'eau chaude sont correctement raccordés.

• Nettoyez le ltre à maille car il peut être obstrué. 4C2

• Assurez-vous que le tuyau d'arrivée d'eau froide est correctement raccordé au robinet d'eau froide. S'il est raccordé au robinet d'eau chaude, le linge pourrait être déformé avec certains programmes.

L'eau n'est pas vidangée.

• Assurez-vous que le tuyau de vidange n'est pas gelé ou bouché.

• Assurez-vous que le tuyau de vidange est correctement positionné, en fonction du type de raccordement.

• Nettoyez le ltre à débris car il peut être obstrué.

• Assurez-vous que le tuyau de vidange est toujours droit dans le système de vidange.

• Si le code d'information subsiste, contactez un centre de réparation.

Faire fonctionner le lave-linge lorsque le hublot est ouvert.

• Assurez-vous que le hublot est correctement fermé.

• Assurez-vous que le linge n'est pas pris dans le hublot.

• Redémarrez le lave-linge après l'essorage.

• Si le code d'information demeure afché sur l'écran, contactez un centre de service Samsung local. LC, LC1 Vériez le tuyau de vidange.

• Assurez-vous que l'extrémité du tuyau de vidange est placée sur le sol.

• Assurez-vous que le tuyau de vidange n'est pas bouché.

• Si le code d'information subsiste, contactez un centre de réparation. Untitled-26 50 2017-06-26 5:01:00Français 51 Dépannage Code Action

L'essorage ne fonctionne pas.

• Assurez-vous que le linge est réparti régulièrement.

• Assurez-vous que le lave-linge est installé sur une surface plane et stable.

• Rééquilibrez la charge. Si vous souhaitez laver un seul vêtement, par exemple un peignoir de bain ou une paire de jeans, il se peut que le résultat nal de l'essorage ne soit pas satisfaisant et que le message d'erreur « Ub » apparaisse à l'écran.

Assurez-vous que le moteur fonctionne correctement.

• Essayez de relancer le cycle.

• Si le code d'information subsiste, contactez un centre de réparation.

Le contrôle électronique doit être vérié.

• Vériez l'alimentation électrique.

• Si le code d'information subsiste, contactez un centre de réparation. Basse tension détectée.

• Vériez si le cordon d'alimentation est correctement branché.

• Si le code d'information subsiste, contactez un centre de réparation.

Contrôle du chauffage à haute température.

• Si le code d'information subsiste, contactez un centre de réparation.

Le capteur de niveau d'eau ne fonctionne pas correctement.

• Éteignez le lave-linge et redémarrez le cycle.

• Si le code d'information subsiste, contactez un centre de réparation.

Vériez les communications entre les cartes de circuit imprimé principale et secondaire.

• Éteignez le lave-linge et redémarrez le cycle.

• Si le code d'information subsiste, contactez un centre de réparation.

Le capteur MEMS ne fonctionne pas correctement.

• Éteignez le lave-linge et redémarrez le cycle.

• Si le code d'information subsiste, contactez un centre de service Samsung local. AC6 Vériez les communications entre les cartes de circuit imprimé principale et de l'onduleur.

• En fonction de l'état, le lave-linge peut revenir automatiquement en fonctionnement normal.

• Éteignez le lave-linge et redémarrez le cycle.

• Si le code d'information subsiste, contactez un centre de service Samsung local. Si un code d'information demeure afché sur l'écran, contactez un centre de service Samsung local. Untitled-26 51 2017-06-26 5:01:00Français52 Caractéristiques techniques Tableau des symboles textiles Les symboles suivants offrent des conseils sur l'entretien des vêtements. Les étiquettes d'entretien des vêtements incluent quatre symboles dans cet ordre : lavage, blanchiment, séchage et repassage (et nettoyage à sec, le cas échéant). L'utilisation de ces symboles garantit la cohérence des informations entre les fabricants de vêtements (articles domestiques ou importés). Observez les consignes associées à chaque symbole textile pour optimiser la durée de vie de votre linge et limiter les problèmes de lavage. Matériau résistant Pas de repassage Tissu délicat Nettoyage à sec autorisé avec tous les solvants habituels Température de lavage maximale : 95 °C Nettoyage à sec Température de lavage maximale : 60 °C Nettoyage au perchlorure, combustible léger, alcool pur ou R113 uniquement Température de lavage maximale : 40 °C Nettoyage au carburant d'aviation, alcool pur ou R113 uniquement Température de lavage maximale : 30 °C Pas de nettoyage à sec Lavage main uniquement Séchage à plat Nettoyage à sec uniquement Sécher sans essorer Chlorage dilué à froid Séchage sur l Pas de chlorage Séchage en machine possible, température modérée Repassage à 200 °C maximum Séchage en machine, température basse Repassage à 150 °C maximum Séchage en machine interdit Repassage à 100 °C maximum Caractéristiques techniques Untitled-26 52 2017-06-26 5:01:02Français 53 Caractéristiques techniques Protection de l'environnement

• Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous décidez de le jeter, veuillez respecter les normes locales en matière d'évacuation des déchets. Coupez le cordon d'alimentation de façon à ce que l'appareil ne puisse pas être raccordé à une source électrique. Enlevez le hublot pour que des animaux et des jeunes enfants ne se retrouvent pas piégés à l'intérieur de l'appareil.

• Ne dépassez pas les quantités de lessive préconisées par le fabricant de la lessive.

• N'utilisez de produits détachant et blanchissant avant le cycle de lavage qu'en cas d'absolue nécessité.

• Économisez de l'eau et de l'électricité en ne faisant tourner que des charges pleines (la charge exacte dépend du cycle utilisé). Untitled-26 53 2017-06-26 5:01:02Caractéristiques techniques Français54 Caractéristiques techniques Fiche de caractéristiques techniques Chaque astérisque « * » représente un chiffre (de 0 à 9) ou une lettre (de A à Z) qui varie d'un modèle à l'autre. Type Lave-linge à chargement frontal Nom du modèle WW9*J5**6** Dimensions L 600 x P 550 x H 850 (mm) Pression de l'eau de 50 à 800 kPa Poids net 61,0 kg Capacité de lavage et d’essorage 9,0 kg Consommation Lavage et chauffage 220 V 2000 W 240 V 2400 W Vitesses d'essorage WW9*J55*6** WW9*J54*6** WW9*J53*6** WW9*J52*6** 1400 tr/min 1200 tr/min Type Lave-linge à chargement frontal Nom du modèle WW8*J5**6** Dimensions L 600 x P 550 x H 850 (mm) Pression de l'eau de 50 à 800 kPa Poids net 61,0 kg Capacité de lavage et d’essorage 8,0 kg Consommation Lavage et chauffage 220 V 2000 W 240 V 2400 W Vitesses d'essorage WW8*J55*6** WW8*J54*6** WW8*J53*6** WW8*J52*6** 1400 tr/min 1200 tr/min Untitled-26 54 2017-06-26 5:01:02Français 55 Caractéristiques techniques Type Lave-linge à chargement frontal Nom du modèle WW7*J5**6** Dimensions L 600 x P 550 x H 850 (mm) Pression de l'eau de 50 à 800 kPa Poids net 61,0 kg Capacité de lavage et d’essorage 7,0 kg Consommation Lavage et chauffage 220 V 2000 W 240 V 2400 W Vitesses d'essorage WW7*J55*6** WW7*J54*6** WW7*J53*6** WW7*J52*6** 1400 tr/min 1200 tr/min REMARQUE La conception et les caractéristiques techniques sont susceptibles d'être modiées sans préavis en vue d'y apporter des améliorations.

A 600 mm B 850 mm C 550 mm D 630 mm E 1075 mm Untitled-26 55 2017-06-26 5:01:02Caractéristiques techniques Français56 Caractéristiques techniques Selon la réglementation (UE) n° 1061/2010 Chaque astérisque « * » représente un chiffre (de 0 à 9) ou une lettre (de A à Z) qui varie d'un modèle à l'autre. Samsung Nom du modèle WW9*J54*6** WW9*J52*6** Capacité kg 9,0 Efcacité énergétique sur une échelle de D (la moins efcace) à A+++ (la plus efcace) A+++ La consommation d'énergie annuelle est basée sur les 220 cycles de lavage standard pour les programmes standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge, et sur la consommation des modes de mise hors tension et de veille. La consommation d'énergie réelle dépendra de la façon dont l'appareil est utilisé. kWh/an 130 Consommation d'énergie Le programme standard pour coton à 60 °C en charge pleine kWh 0,65 Le programme standard pour coton à 60 °C en demi-charge kWh 0,51 Le programme standard pour coton à 40 °C en demi-charge kWh 0,51 La consommation d'énergie pondérée du mode de mise hors tension. W 0,48 La consommation d'énergie pondérée du mode Veille. W 5,00 La consommation d'eau annuelle est basée sur les 220 cycles de lavage standard pour les programmes standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge. La consommation d'eau réelle dépendra de la façon dont l'appareil est utilisé. l/an 9400 Classe d'efcacité d'essorage La classe d'efcacité de séchage et d'essorage sur une échelle de G (la moins efcace) à A (la plus efcace). A B Vitesse d'essorage maximale tr/min 1400 1200 Taux d'humidité résiduelle % 44 53 Les programmes Coton 60 °C et Coton 40 °C sont les programmes « standard cotton 60 °C program » (programme standard pour coton à 60 °C) et « standard cotton 40 °C program » (programme standard pour coton à 40 °C). Ils sont conçus pour laver le linge en coton normalement sale et constituent les programmes les plus efcaces (en ce qui concerne la consommation électrique et la consommation d'eau) pour ce type de linge. Dans ces programmes, la température de l'eau réelle peut être différente de la température déclarée. Exécutez le mode Calibrage après l'installation (reportez-vous à la section « Exécuter la fonction calibrage (recommandé) » à la page 25). Durée d'un programme standard Le programme standard pour coton à 60 °C en charge pleine min 319 Le programme standard pour coton à 60 °C en demi-charge min 289 Le programme standard pour coton à 40 °C en demi-charge min 289 La durée du mode de mise en veille (Tl) min 2 Le niveau sonore exprimé en dB(A) re 1 pW et arrondi au nombre entier le plus proche durant les phases de lavage et d'essorage pour le programme coton standard à 60 °C en charge pleine ; Lavage dB (A) re 1 pW 50 Essorage dB (A) re 1 pW 74 Autonome Untitled-26 56 2017-06-26 5:01:03Français 57 Caractéristiques techniques Selon la réglementation (UE) n° 1061/2010 Chaque astérisque « * » représente un chiffre (de 0 à 9) ou une lettre (de A à Z) qui varie d'un modèle à l'autre. Samsung Nom du modèle WW9*J53*6** Capacité kg 9,0 Efcacité énergétique sur une échelle de D (la moins efcace) à A+++ (la plus efcace) A+++ La consommation d'énergie annuelle est basée sur les 220 cycles de lavage standard pour les programmes standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge, et sur la consommation des modes de mise hors tension et de veille. La consommation d'énergie réelle dépendra de la façon dont l'appareil est utilisé. kWh/an 175 Consommation d'énergie Le programme standard pour coton à 60 °C en charge pleine kWh 0,86 Le programme standard pour coton à 60 °C en demi-charge kWh 0,83 Le programme standard pour coton à 40 °C en demi-charge kWh 0,59 La consommation d'énergie pondérée du mode de mise hors tension. W 0,48 La consommation d'énergie pondérée du mode Veille. W 5,00 La consommation d'eau annuelle est basée sur les 220 cycles de lavage standard pour les programmes standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge. La consommation d'eau réelle dépendra de la façon dont l'appareil est utilisé. l/an 9400 Classe d'efcacité d'essorage La classe d'efcacité de séchage et d'essorage sur une échelle de G (la moins efcace) à A (la plus efcace).

Vitesse d'essorage maximale tr/min 1200 Taux d'humidité résiduelle % 53 Les programmes Coton 60 °C et Coton 40 °C sont les programmes « standard cotton 60 °C program » (programme standard pour coton à 60 °C) et « standard cotton 40 °C program » (programme standard pour coton à 40 °C). Ils sont conçus pour laver le linge en coton normalement sale et constituent les programmes les plus efcaces (en ce qui concerne la consommation électrique et la consommation d'eau) pour ce type de linge. Dans ces programmes, la température de l'eau réelle peut être différente de la température déclarée. Exécutez le mode Calibrage après l'installation (reportez-vous à la section « Exécuter la fonction calibrage (recommandé) » à la page 25). Durée d'un programme standard Le programme standard pour coton à 60 °C en charge pleine min 280 Le programme standard pour coton à 60 °C en demi-charge min 220 Le programme standard pour coton à 40 °C en demi-charge min 180 La durée du mode de mise en veille (Tl) min 2 Le niveau sonore exprimé en dB(A) re 1 pW et arrondi au nombre entier le plus proche durant les phases de lavage et d'essorage pour le programme coton standard à 60 °C en charge pleine ; Lavage dB (A) re 1 pW 62 Essorage dB (A) re 1 pW 76 Autonome Untitled-26 57 2017-06-26 5:01:03Caractéristiques techniques Français58 Caractéristiques techniques Selon la réglementation (UE) n° 1061/2010 Chaque astérisque « * » représente un chiffre (de 0 à 9) ou une lettre (de A à Z) qui varie d'un modèle à l'autre. Samsung Nom du modèle WW8*J54*6** WW8*J52*6** Capacité kg 8,0 Efcacité énergétique sur une échelle de D (la moins efcace) à A+++ (la plus efcace) A+++ La consommation d'énergie annuelle est basée sur les 220 cycles de lavage standard pour les programmes standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge, et sur la consommation des modes de mise hors tension et de veille. La consommation d'énergie réelle dépendra de la façon dont l'appareil est utilisé. kWh/an 116 Consommation d'énergie Le programme standard pour coton à 60 °C en charge pleine kWh 0,54 Le programme standard pour coton à 60 °C en demi-charge kWh 0,48 Le programme standard pour coton à 40 °C en demi-charge kWh 0,48 La consommation d'énergie pondérée du mode de mise hors tension. W 0,48 La consommation d'énergie pondérée du mode Veille. W 5,00 La consommation d'eau annuelle est basée sur les 220 cycles de lavage standard pour les programmes standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge. La consommation d'eau réelle dépendra de la façon dont l'appareil est utilisé. l/an 8100 Classe d'efcacité d'essorage La classe d'efcacité de séchage et d'essorage sur une échelle de G (la moins efcace) à A (la plus efcace). A B Vitesse d'essorage maximale tr/min 1400 1200 Taux d'humidité résiduelle % 44 53 Les programmes Coton 60 °C et Coton 40 °C sont les programmes « standard cotton 60 °C program » (programme standard pour coton à 60 °C) et « standard cotton 40 °C program » (programme standard pour coton à 40 °C). Ils sont conçus pour laver le linge en coton normalement sale et constituent les programmes les plus efcaces (en ce qui concerne la consommation électrique et la consommation d'eau) pour ce type de linge. Dans ces programmes, la température de l'eau réelle peut être différente de la température déclarée. Exécutez le mode Calibrage après l'installation (reportez-vous à la section « Exécuter la fonction calibrage (recommandé) » à la page 25). Durée d'un programme standard Le programme standard pour coton à 60 °C en charge pleine min 319 Le programme standard pour coton à 60 °C en demi-charge min 259 Le programme standard pour coton à 40 °C en demi-charge min 259 La durée du mode de mise en veille (Tl) min 2 Le niveau sonore exprimé en dB(A) re 1 pW et arrondi au nombre entier le plus proche durant les phases de lavage et d'essorage pour le programme coton standard à 60 °C en charge pleine ; Lavage dB (A) re 1 pW 49 Essorage dB (A) re 1 pW 74 Autonome Untitled-26 58 2017-06-26 5:01:03Français 59 Caractéristiques techniques Selon la réglementation (UE) n° 1061/2010 Chaque astérisque « * » représente un chiffre (de 0 à 9) ou une lettre (de A à Z) qui varie d'un modèle à l'autre. Samsung Nom du modèle WW8*J55*6** WW8*J53*6** Capacité kg 8,0 Efcacité énergétique sur une échelle de D (la moins efcace) à A+++ (la plus efcace) A+++ La consommation d'énergie annuelle est basée sur les 220 cycles de lavage standard pour les programmes standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge, et sur la consommation des modes de mise hors tension et de veille. La consommation d'énergie réelle dépendra de la façon dont l'appareil est utilisé. kWh/an 166 Consommation d'énergie Le programme standard pour coton à 60 °C en charge pleine kWh 0,85 Le programme standard pour coton à 60 °C en demi-charge kWh 0,73 Le programme standard pour coton à 40 °C en demi-charge kWh 0,56 La consommation d'énergie pondérée du mode de mise hors tension. W 0,48 La consommation d'énergie pondérée du mode Veille. W 5,00 La consommation d'eau annuelle est basée sur les 220 cycles de lavage standard pour les programmes standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge. La consommation d'eau réelle dépendra de la façon dont l'appareil est utilisé. l/an 8100 Classe d'efcacité d'essorage La classe d'efcacité de séchage et d'essorage sur une échelle de G (la moins efcace) à A (la plus efcace).

Vitesse d'essorage maximale tr/min 1400 1200 Taux d'humidité résiduelle % 53 Les programmes Coton 60 °C et Coton 40 °C sont les programmes « standard cotton 60 °C program » (programme standard pour coton à 60 °C) et « standard cotton 40 °C program » (programme standard pour coton à 40 °C). Ils sont conçus pour laver le linge en coton normalement sale et constituent les programmes les plus efcaces (en ce qui concerne la consommation électrique et la consommation d'eau) pour ce type de linge. Dans ces programmes, la température de l'eau réelle peut être différente de la température déclarée. Exécutez le mode Calibrage après l'installation (reportez-vous à la section « Exécuter la fonction calibrage (recommandé) » à la page 25). Durée d'un programme standard Le programme standard pour coton à 60 °C en charge pleine min 252 Le programme standard pour coton à 60 °C en demi-charge min 222 Le programme standard pour coton à 40 °C en demi-charge min 182 La durée du mode de mise en veille (Tl) min 2 Le niveau sonore exprimé en dB(A) re 1 pW et arrondi au nombre entier le plus proche durant les phases de lavage et d'essorage pour le programme coton standard à 60 °C en charge pleine ; Lavage dB (A) re 1 pW 62 Essorage dB (A) re 1 pW 79 76 Autonome Untitled-26 59 2017-06-26 5:01:03Caractéristiques techniques Français60 Caractéristiques techniques Selon la réglementation (UE) n° 1061/2010 Chaque astérisque « * » représente un chiffre (de 0 à 9) ou une lettre (de A à Z) qui varie d'un modèle à l'autre. Samsung Nom du modèle WW7*J54*6** WW7*J52*6** Capacité kg 7,0 Efcacité énergétique sur une échelle de D (la moins efcace) à A+++ (la plus efcace) A+++ La consommation d'énergie annuelle est basée sur les 220 cycles de lavage standard pour les programmes standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge, et sur la consommation des modes de mise hors tension et de veille. La consommation d'énergie réelle dépendra de la façon dont l'appareil est utilisé. kWh/an 103 Consommation d'énergie Le programme standard pour coton à 60 °C en charge pleine kWh 0,52 Le programme standard pour coton à 60 °C en demi-charge kWh 0,39 Le programme standard pour coton à 40 °C en demi-charge kWh 0,39 La consommation d'énergie pondérée du mode de mise hors tension. W 0,48 La consommation d'énergie pondérée du mode Veille. W 5,00 La consommation d'eau annuelle est basée sur les 220 cycles de lavage standard pour les programmes standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge. La consommation d'eau réelle dépendra de la façon dont l'appareil est utilisé. l/an 7400 Classe d'efcacité d'essorage La classe d'efcacité de séchage et d'essorage sur une échelle de G (la moins efcace) à A (la plus efcace).

Vitesse d'essorage maximale tr/min 1400 1200 Taux d'humidité résiduelle % 53 Les programmes Coton 60 °C et Coton 40 °C sont les programmes « standard cotton 60 °C program » (programme standard pour coton à 60 °C) et « standard cotton 40 °C program » (programme standard pour coton à 40 °C). Ils sont conçus pour laver le linge en coton normalement sale et constituent les programmes les plus efcaces (en ce qui concerne la consommation électrique et la consommation d'eau) pour ce type de linge. Dans ces programmes, la température de l'eau réelle peut être différente de la température déclarée. Exécutez le mode Calibrage après l'installation (reportez-vous à la section « Exécuter la fonction calibrage (recommandé) » à la page 25). Durée d'un programme standard Le programme standard pour coton à 60 °C en charge pleine min 312 Le programme standard pour coton à 60 °C en demi-charge min 197 Le programme standard pour coton à 40 °C en demi-charge min 197 La durée du mode de mise en veille (Tl) min 2 Le niveau sonore exprimé en dB(A) re 1 pW et arrondi au nombre entier le plus proche durant les phases de lavage et d'essorage pour le programme coton standard à 60 °C en charge pleine ; Lavage dB (A) re 1 pW 51 Essorage dB (A) re 1 pW 74 Autonome Untitled-26 60 2017-06-26 5:01:03Français 61 Caractéristiques techniques Selon la réglementation (UE) n° 1061/2010 Chaque astérisque « * » représente un chiffre (de 0 à 9) ou une lettre (de A à Z) qui varie d'un modèle à l'autre. Samsung Nom du modèle WW7*J55*6** WW7*J53*6** Capacité kg 7,0 Efcacité énergétique sur une échelle de D (la moins efcace) à A+++ (la plus efcace) A+++ La consommation d'énergie annuelle est basée sur les 220 cycles de lavage standard pour les programmes standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge, et sur la consommation des modes de mise hors tension et de veille. La consommation d'énergie réelle dépendra de la façon dont l'appareil est utilisé. kWh/an 153 Consommation d'énergie Le programme standard pour coton à 60 °C en charge pleine kWh 0,74 Le programme standard pour coton à 60 °C en demi-charge kWh 0,72 Le programme standard pour coton à 40 °C en demi-charge kWh 0,53 La consommation d'énergie pondérée du mode de mise hors tension. W 0,48 La consommation d'énergie pondérée du mode Veille. W 5,00 La consommation d'eau annuelle est basée sur les 220 cycles de lavage standard pour les programmes standard pour coton à 60 °C et à 40 °C en charge pleine et en demi-charge. La consommation d'eau réelle dépendra de la façon dont l'appareil est utilisé. l/an 7400 Classe d'efcacité d'essorage La classe d'efcacité de séchage et d'essorage sur une échelle de G (la moins efcace) à A (la plus efcace).

Vitesse d'essorage maximale tr/min 1400 1200 Taux d'humidité résiduelle % 53 Les programmes Coton 60 °C et Coton 40 °C sont les programmes « standard cotton 60 °C program » (programme standard pour coton à 60 °C) et « standard cotton 40 °C program » (programme standard pour coton à 40 °C). Ils sont conçus pour laver le linge en coton normalement sale et constituent les programmes les plus efcaces (en ce qui concerne la consommation électrique et la consommation d'eau) pour ce type de linge. Dans ces programmes, la température de l'eau réelle peut être différente de la température déclarée. Exécutez le mode Calibrage après l'installation (reportez-vous à la section « Exécuter la fonction calibrage (recommandé) » à la page 25). Durée d'un programme standard Le programme standard pour coton à 60 °C en charge pleine min 252 Le programme standard pour coton à 60 °C en demi-charge min 222 Le programme standard pour coton à 40 °C en demi-charge min 182 La durée du mode de mise en veille (Tl) min 2 Le niveau sonore exprimé en dB(A) re 1 pW et arrondi au nombre entier le plus proche durant les phases de lavage et d'essorage pour le programme coton standard à 60 °C en charge pleine ; Lavage dB (A) re 1 pW 62 Essorage dB (A) re 1 pW 79 76 Autonome Untitled-26 61 2017-06-26 5:01:03Caractéristiques techniques Français62 Caractéristiques techniques Informations relatives aux cycles de lavage principaux Modèle Programmes Température (°C) Capacité (kg) Durée (min.) Teneur en humidité résiduelle

Consommation d'eau (L/cycle) Consommation d'énergie (kWh/ Cycle) 1400 tr/ min 1200 tr/ min WW9*J54*6** WW9*J52*6** Coton 20 4,5 98 56 59 68 0,27 Coton 40 4,5 289 44 53 39 0,51

3,5 222 53 53 31 0,72 7,0 252 53 53 36 0,74 Synthétiques 40 4,0 155 35 35 68 0,80 Les valeurs sur le tableau ont été mesurées selon les conditions spéciées pour la norme IEC60456/EN60456. Les valeurs réelles dépendront de la façon dont l'appareil est utilisé. Untitled-26 62 2017-06-26 5:01:03Mémo Untitled-26 63 2017-06-26 5:01:03DES QUESTIONS OU DES COMMENTAIRES ? PAYS APPELEZ LE OU RENDEZ-VOUS SUR LE SITE
