MODE D'EMPLOI TX1 Elmo

Veuillez lire attentivement ce manuel d’instructions avant d’utiliser ce produit.2

Veuillez lire attentivement tous les avertissements et précautions avant d’utiliser le produit.

Les informations sont fournies pour assurer le bon fonctionnement de ce produit et empêcher toute blessure ou perte d'actifs. Passez en revue les symboles suivants afin de bien les comprendre avant de lire le reste du manuel. Veuillez lire attentivement le manuel et le conserver dans un endroit sûr afin de pouvoir vous y référer ultérieurement.

Avertissement Ignorer un avertissement et utiliser le système de façon incorrecte expose l'utilisateur à un risque de blessure ou de décès.

Attention Ignorer un avertissement et utiliser le système de façon incorrecte expose l'utilisateur à un risque de blessure ou de perte d'actifs.

Nom : Attention Signification : indique que l'utilisateur doit en toute circonstance prêter une attention particulière à toutes les phrases ou illustrations marquées d'un symbole Attention.

Nom : Interdit Signification : indique que l'utilisateur doit prêter une attention particulière à toutes les phrases ou illustrations marquées d'un symbole Interdit (ne pas faire).

Nom : Ne pas utiliser dans une salle de bain ou cabine de douche Signification : indique que l'utilisation du produit dans une salle de bain ou une cabine de douche peut entraîner des blessures suite à un incendie ou un choc électrique, et est strictement interdite.

Nom : Ne pas toucher Signification : indique que le fait de toucher la zone pourrait entraîner des blessures par choc électrique, et que cette action est strictement interdite.

Nom : Ne pas démonter Signification : indique que le fait de démonter le produit pourrait entraîner des blessures par choc électrique, et que cette action est strictement interdite.

Nom : Obligatoire Signification : indique que l'utilisateur doit prêter une attention particulière à toutes les phrases ou illustrations marquées d'un symbole Obligatoire (à faire).

Nom : Débrancher le cordon d'alimentation de la prise Signification : indique que l'utilisateur doit débrancher le cordon d'alimentation de la prise.3 Avertissement Si, pour une raison quelconque, de la fumée sort de l’appareil, ou si vous constatez des sons ou des odeurs inhabituels, coupez immédiatement l’interrupteur de mise sous tension de l'appareil, puis débranchez le cordon d’alimentation de la prise. Si vous continuez à utiliser le produit alors qu'il fonctionne anormalement, cela risque d'entraîner un incendie ou un choc électrique. Vérifiez que plus aucune fumée ne sort du produit, puis contactez votre revendeur local pour demander l'entretien. N’essayez pas de réparer l’appareil vous-même.

Si, pour une raison quelconque, du liquide a été renversé dans l’appareil, éteignez immédiatement l’interrupteur de mise sous tension de l'appareil, puis débranchez le cordon d’alimentation de la prise. Contactez votre revendeur local immédiatement. Continuer à utiliser le produit dans ces conditions risque d’entraîner un incendie ou un choc électrique.

Si, pour une raison quelconque, des corps étrangers pénètrent dans l’appareil, éteignez immédiatement l’interrupteur de mise sous tension de l'appareil, puis débranchez le cordon d’alimentation de la prise. Contactez votre revendeur local immédiatement. Continuer à utiliser le produit dans ces conditions risque d’entraîner un incendie ou un choc électrique. (Soyez très prudent s'il y a des enfants dans la zone lors de l'utilisation du produit.)

Si, pour une raison quelconque, une panne empêche la projection d'images, éteignez immédiatement l’interrupteur de mise sous tension de l'appareil, puis débranchez le cordon d’alimentation de la prise. Ensuite, contactez votre revendeur local pour demander l'entretien. Continuer à utiliser le produit dans ces conditions risque d’entraîner un incendie ou un choc électrique.

Si, pour une raison quelconque, le produit tombe ou le boîtier est endommagé, éteignez l’interrupteur de mise sous tension de l'appareil, puis débranchez le cordon d’alimentation de la prise. Ensuite, contactez votre revendeur local. Continuer à utiliser le produit dans ces conditions risque d’entraîner un incendie ou un choc électrique.

Si le câble d’alimentation ou le câble de l’adaptateur secteur est endommagé (par exemple, si l’intérieur du fil est apparent ou cassé), contactez votre concessionnaire et demandez un remplacement. Continuer à utiliser le produit dans ces conditions risque d’entraîner un incendie ou un choc électrique.

Ne pas retirer le panneau arrière, le boîtier ni le couvercle de ce produit. Cela pourrait vous exposer à une tension dangereuse et peut provoquer une décharge électrique. Contactez votre revendeur local pour toute inspection, tout entretien ou réparation interne.

Ne pas remodeler cet appareil. Cela pourrait entraîner un incendie ou un choc électrique.

Ne placez pas ce produit sur une surface inégale ou un support instable. Il risquerait de tomber ou de se renverser et de provoquer des blessures.

Veillez à utiliser le câble d’alimentation et l’adaptateur secteur fournis avec le produit. Dans le cas contraire, un incendie ou une électrocution peut se produire.

Le câble d'alimentation et l'adaptateur secteur fournis sont conçus pour être utilisés avec le TX-1 seulement. Ne les utilisez pas avec d’autres produits.4 Ne pas verser d’eau ni insérer de corps étrangers dans ce produit. Cela pourrait entraîner un incendie ou un choc électrique. Ne pas utiliser ce produit par temps de pluie, lors de chutes de neige, sur la côte ou au bord de l'eau.

Ne placez aucun objet lourd sur le câble d’alimentation ou l’adaptateur secteur. Ne placez pas ce produit sur le câble d’alimentation ou l’adaptateur secteur. Ne couvrez pas le câble d’alimentation ni l’adaptateur secteur. Le câble peut être endommagé et entraîner un incendie ou un choc électrique. (Si le câble est recouvert d'un tapis, il y a des moments où vous pouvez ne pas remarquer qu'un objet lourd a été placé sur le câble.)

Ne pas endommager, traiter, pincer, tordre, tirer ou chauffer le câble d'alimentation ni l'adaptateur secteur. Le câble peut être endommagé et entraîner un incendie ou un choc électrique.

Ne pas utiliser ce produit dans une salle de bain ou une cabine de douche. Cela pourrait entraîner un incendie ou un choc électrique.

S’il y a de la poussière sur les fiches du cordon d’alimentation ou la surface du connecteur, coupez l’interrupteur d’alimentation de l’appareil, débranchez la fiche d’alimentation de la prise secteur, puis retirez la poussière. La baisse de l'isolation de la prise de courant peut provoquer un incendie.

Ne pas toucher le produit, le câble de connexion, le câble d'alimentation ni l'adaptateur secteur pendant un orage. Cela pourrait provoquer un choc électrique.5 Attention Si vous souhaitez déplacer l’appareil, éteignez l’interrupteur de mise sous tension de l'appareil, puis débranchez le cordon d’alimentation de la prise. Déplacez après avoir vérifié que le câble de connexion externe est déconnecté. Sinon, le câble peut être endommagé et entraîner un incendie ou un choc électrique.

Pour des raisons de sécurité, si ce produit n’est pas utilisé pendant une période prolongée, assurez-vous de débrancher le cordon d’alimentation de la prise. Dans le cas contraire, cela risquerait de provoquer un incendie.

Ne déconnectez pas le câble d’alimentation ni l’adaptateur secteur en tirant sur le câble. Sinon, le câble peut être endommagé et entraîner un incendie ou un choc électrique. Débranchez en saisissant les deux extrémités du cordon d’alimentation ou de l’adaptateur secteur.

Si le produit est placé sur un support à roulettes, assurez-vous que les freins des roulettes sont enclenchés. S'il se déplace et tombe, cela pourrait provoquer des blessures.

Ne placez pas le produit dans un endroit humide ou poussiéreux. Cela pourrait entraîner un incendie ou un choc électrique.

Ne placez pas le produit dans un endroit où il pourrait être exposé à de la fumée, de la vapeur ou des gouttes d’eau, comme par exemple sur un plan de cuisine ou près d’un humidificateur. Cela pourrait entraîner un incendie ou un choc électrique.

Ne vous asseyez pas et ne placez pas d’objets lourds sur ce produit. Soyez très prudent s'il y a de jeunes enfants dans la zone lors de l'utilisation du produit. S'il tombe ou se casse, cela pourrait provoquer des blessures.

Ne placez pas le câble d’alimentation ni l’adaptateur secteur près d’un chauffage. Le revêtement du câble pourrait fondre et entraîner un incendie ou un choc électrique.

Ne branchez et ne débranchez pas le câble d’alimentation ou l’adaptateur secteur avec les mains mouillées. Dans le cas contraire, cela peut provoquer un choc électrique.

Assurez-vous que la prise électrique est bien enfoncée dans la prise murale. Si elle n'est pas insérée correctement, elle pourrait générer un excès de chaleur et de la poussière pourrait y entrer, ce qui pourrait provoquer un incendie. Par ailleurs, toucher une fiche de la prise de courant peut provoquer un choc électrique.

N’utilisez pas de prise de courant lâche. Un excès de chaleur pourrait être généré et provoquer un incendie. Demandez une prise de remplacement auprès de votre revendeur local ou dans un magasin d'appareils électriques.6 AVANT UTILISATION ■ Veillez à utiliser le câble d’alimentation ou l’adaptateur secteur fourni avec le produit. Ne les utilisez pas avec d’autres produits. ■ Assurez-vous d'utiliser l'adaptateur secteur applicable à vos spécifications électriques locales. Si le produit a été vendu au Japon, utilisez l'adaptateur secteur vendu avec le produit de 100 V CA et 50 ou 60 Hz. ■ Lors du stockage du produit, ne le laissez pas en plein soleil ou près de radiateurs. Il pourrait se décolorer, se déformer ou s'endommager. ■ Ne pas placer ce produit dans un endroit humide, poussiéreux, atteint par un vent marin ou sujet à des vibrations. Utilisez-le dans les conditions environnementales suivantes : Température : 0 °C - 40 °C Humidité : 30 % - 85 % (sans condensation) ■ Utilisez un chiffon doux et sec pour le nettoyage. N’utilisez pas de solvants volatils tels que des diluants ou du benzène. ■ Points luminescents et noirs Il peut y avoir des pixels qui ne fonctionnent pas correctement en raison de l'utilisation des capteurs d'image à zone CMOS constitués de beaucoup de pixels. Bien que des points luminescents ou noirs puissent être trouvés sur l'écran, c'est un phénomène propre aux capteurs d'image à zone CMOS et cela ne constitue pas un dysfonctionnement. ■ Suivez les consignes ci-dessous pour empêcher l'appareil de tomber ou de se renverser.

• Utilisez le produit sur une base stable, un bureau ou une table. Ne placez pas le produit sur une surface instable ou un plan incliné.

• Placez ou branchez le produit de façon à empêcher le câble d'alimentation, le cordon de l'adaptateur secteur ou le câble vidéo de se débrancher. ■ Manipulez le produit en tenant la partie inférieure de l'unité principale dans les deux mains. Ne tenez jamais le produit par la colonne ou la tête de la caméra. ■ Prêtez une attention particulière lors de l'utilisation (y compris lors de l'installation et du stockage) ou du transfert du produit de façon à empêcher la tête de la caméra de recevoir des coups. ■ Veillez à ne pas vous pincer les doigts lors du déplacement du bras ou de la tête de la caméra.7 ■ Ne dirigez pas l’objectif directement vers le soleil. Cela pourrait dégrader la capacité d'imagerie. ■ Ne pas regarder directement l’éclairage à DEL. Si vous regardez directement dedans de très près, vos yeux pourraient être blessés. ■ Si ce produit est utilisé plus longtemps que la période de garantie, ses performances et sa qualité peuvent se détériorer en raison de la durée de vie de ses composants. Pour les pièces de rechange (sur base facturable), consultez le revendeur auprès duquel vous avez acheté ce produit ou notre succursale/bureau près de votre emplacement. ■ Menu et icônes Certaines fonctions de ce produit peuvent ne pas être définies ou utilisées en fonction du mode de fonctionnement ou des paramètres de menu. ■ Droits d'auteur À moins que le produit ne soit utilisé pour un usage personnel, il est strictement interdit par la loi sur les droits d'auteur d'utiliser des fichiers photo sans le consentement préalable du titulaire des droits d'auteur. Même en cas d'usage personnel, faites attention au fait qu'il peut y avoir des situations où l'enregistrement vidéo ou audio est restreint ou illégal. ■ Ondes radio LAN sans fil (WiFi) Ce produit utilise des ondes radio de 2,4 GHz. Ce produit et le dispositif sans fil dans ce produit ont été certifiés en vertu de la loi sur la radio. L’utilisation de ce produit dans un pays autre que le pays dans lequel vous l’avez acheté peut constituer une violation des lois sur les ondes radio du pays où l'appareil est utilisé. En cas de problème de communication, changez d'emplacement. En fonction de l'environnement d'utilisation (par exemple, s'il y a beaucoup d'obstacles), la communication sans fil peut être affectée négativement. La communication sans fil n'est pas disponible en particulier dans les conditions suivantes : ‒ Il y a du métal et/ou du béton entre le produit et le moniteur. Ne pas utiliser ce produit dans les conditions suivantes : ‒ Près de dispositifs industriels, scientifiques et médicaux, comme un stimulateur cardiaque ‒ Près de la station de radio interne pour identificateur d'équipement mobile (licence requise et utilisée dans la ligne d'usine, etc.) ‒ Près de la station de base sans fil de faible puissance (licence non nécessaire) Interférences électromagnétiques causées par l'utilisation d'appareils Bluetooth et de ce produit dans la même zone Ce produit et les appareils Bluetooth utilisent la même bande de fréquence (2,4 GHz). L'utilisation de ces appareils dans la même zone peut donc provoquer des interférences électromagnétiques et cela peut provoquer une diminution de la vitesse de communication ou un échec de la connexion. Éteignez l'appareil ou ce produit si le problème de communication se produit.8 ■ À propos de l'équipement sans fil utilisé sur la bande de 2,4 GHz La largeur de bande de fréquence que ce produit utilise est la même que pour les équipements industriels, scientifiques et médicaux tels que les fours à micro-ondes, les systèmes d'identification d'unité mobile (stations de radio qui nécessitent une licence) utilisés dans les lignes de production d'usine, et les stations de radio de faible puissance spécifiées (stations de radio qui n'ont pas besoin d'une licence). Vérifiez qu'il n'y a aucune station de radio pour les systèmes d'identification d'unité mobiles ni aucune station de radio de faible puissance spécifiée à proximité avant d'utiliser ce produit. Modifiez la fréquence à utiliser immédiatement ou arrêtez la génération des ondes radio si ce produit émet des ondes radio qui interfèrent avec les stations de radio en usine pour les systèmes d'identification d'unité mobile. Pour plus d'informations sur les contre-mesures, etc. (par exemple, des cloisons à montage rapide), contactez l'un de nos services commerciaux dont les détails sont fournis à la fin de ce manuel. Contactez un de nos services commerciaux dont les détails sont fournis à la fin de ce manuel si cet appareil émet des ondes radio qui interfèrent avec les stations de radio de faible puissance spécifiées utilisées pour les systèmes d'identification de l'unité mobile, ou provoque des problèmes similaires. ■ Il n'est pas garanti que ce produit soit en mesure de se connecter avec tous les appareils sans fil LAN. Les appareils sans fil LAN et les périphériques Bluetooth utilisent la même bande de fréquence (2,4 GHz). L'utilisation de ces appareils dans la même zone peut donc provoquer des interférences électromagnétiques et cela peut provoquer une diminution de la vitesse de communication ou un échec de la connexion. Arrêtez d'utiliser soit l'appareil sans fil LAN (WiFi) ou le périphérique Bluetooth si le problème de communication se produit. ■ Changement de SSID et de clé Il vous est recommandé de modifier votre SSID et la clé pour éviter que d'autres personnes utilisent votre connexion sans autorisation. Le SSID et la clé peuvent être réinitialisés aux valeurs par défaut. ■ Le contenu de ce document est sujet à modification sans préavis. La version la plus récente peut être obtenue à partir du site Web suivant : http://www.elmousa.com http://www.elmoeurope.com ■ Il est interdit par la loi sur les droits d'auteur d'utiliser ou de copier une partie ou la totalité de ce document sans notre consentement écrit préalable. ■ ELMO ne doit pas être tenu responsable de toute réclamation pour dommage ou perte de profits ou toute réclamation formulée par un tiers en raison de l'utilisation, d'un dysfonctionnement ou de la réparation de ce produit. ■ Cet appareil est limité à une utilisation dans des environnements de classe A uniquement.9

PRECAUTIONS CONCERNANT LA MANIPULATION

Les points suivants sont des précautions particulières contre les mauvaises manipulations du produit pouvant lui causer des dommages graves. Veuillez y prêter attention.

⑤Tête de la caméra Assurez-vous de remettre la tête de caméra à sa position initiale avant de déplacer la tête de caméra. Sinon, la tête de caméra pourrait être endommagée. ①Installation Ne placez pas le produit sur une surface instable ou un plan incliné. ②Porter le produit Manipulez le produit en tenant la partie inférieure de l'unité principale dans les deux mains. Faites attention de ne pas heurter la colonne ou la tête de caméra. ④Branchement de l'adaptateur secteur Ne pas enrouler fermement le cordon d'alimentation autour de l'adaptateur secteur. Cela pourrait provoquer le débranchement du cordon. ③Utilisation du zoom Tournez la molette de zoom en douceur. Sinon, la molette de zoom pourrait casser.10

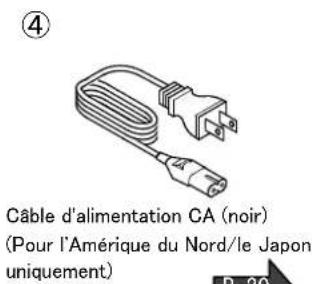

Câble d'alimentation CA (noir) (Pour l'Amérique du Nord/le Japon uniquement)

Les éléments suivants sont inclus avec ce produit. Si un élément quelconque manque, contactez le revendeur auprès duquel vous avez acheté ce produit.

【Attention】 ●Le câble d'alimentation CC fourni (noir, pour l'Europe) (⑤) est conçu pour n'être utilisé qu'avec le TX-1. Ne pas utiliser à d'autres fins que la connexion de l'adaptateur secteur (pour l'Europe) (③) fourni avec le TX-1. L'utilisation du câble d'alimentation fourni avec un ordinateur risque d'endommager l'ordinateur. ●Utilisez le câble USB (gris) (⑥) fourni pour relier le TX-1 à un ordinateur.

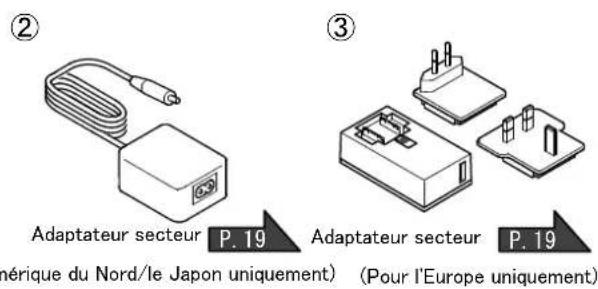

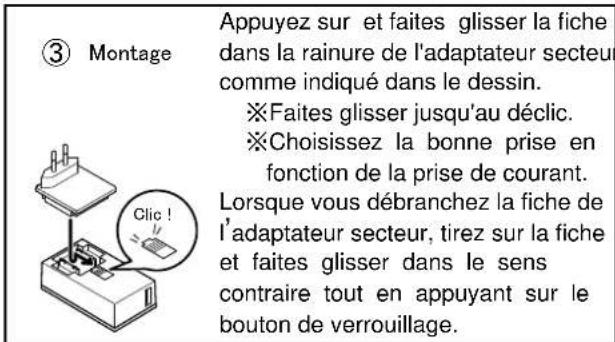

P.19 Adaptateur secteur (Pour l'Europe uniquement) P.20 Câble d'alimentation CC (noir) (Pour l'Europe uniquement) P.20 Appuyez sur et faites glisser la fiche dans la rainure de l'adaptateur secteur comme indiqué dans le dessin. ※Faites glisser jusqu'au déclic. ※Choisissez la bonne prise en fonction de la prise de courant. Lorsque vous débranchez la fiche de l’adaptateur secteur, tirez sur la fiche et faites glisser dans le sens contraire tout en appuyant sur le bouton de verrouillage. Caméra de documents Adaptateur secteur (Pour l'Amérique du Nord/le Japon uniquement) Carte de garantie (Pour l'Amérique du Nord/le Japon uniquement) Guide de démarrage rapide Formulaire d'inscription au service 3S (Pour le Japon uniquement) P.30 Câble USB (gris)

P.19 P.13 Déclaration d'inscription au service 3S (Pour le Japon uniquement) Montage

Clic ! Garantie d'assurance 3S Étiquette (pour le Japon uniquement)13

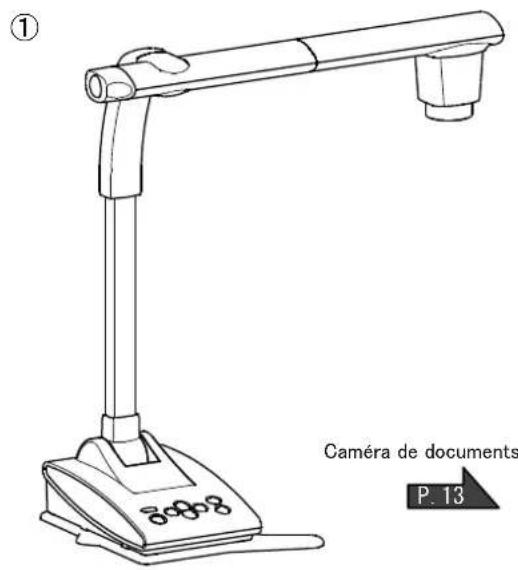

2-1 CAMERA DE DOCUMENTS

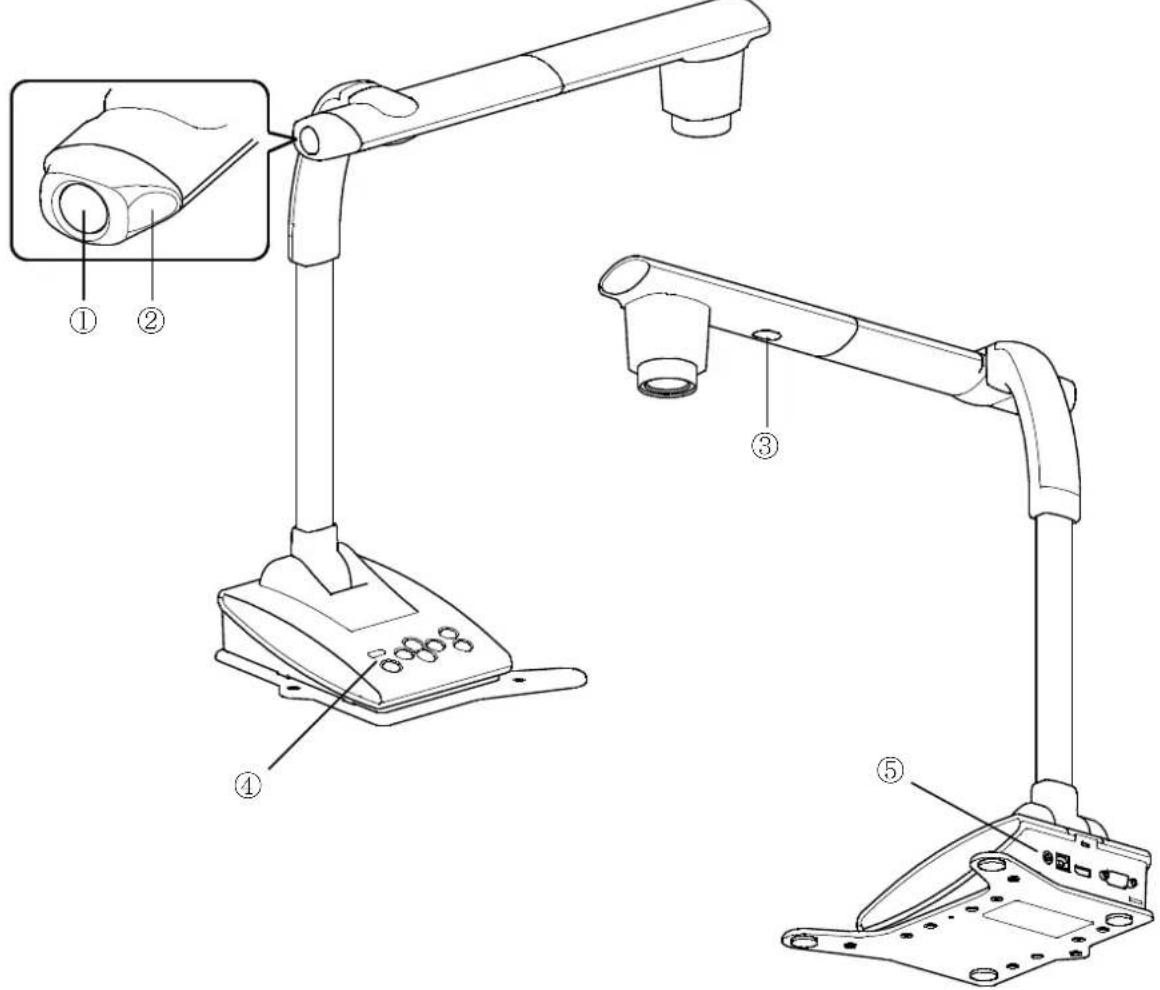

■NOMENCLATURE Fonctionnement de l'unité principale :

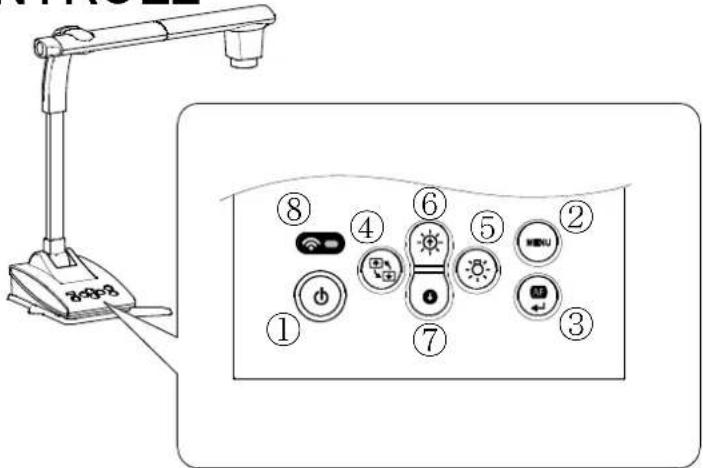

Repère Nom de la fonction Détail de la fonction

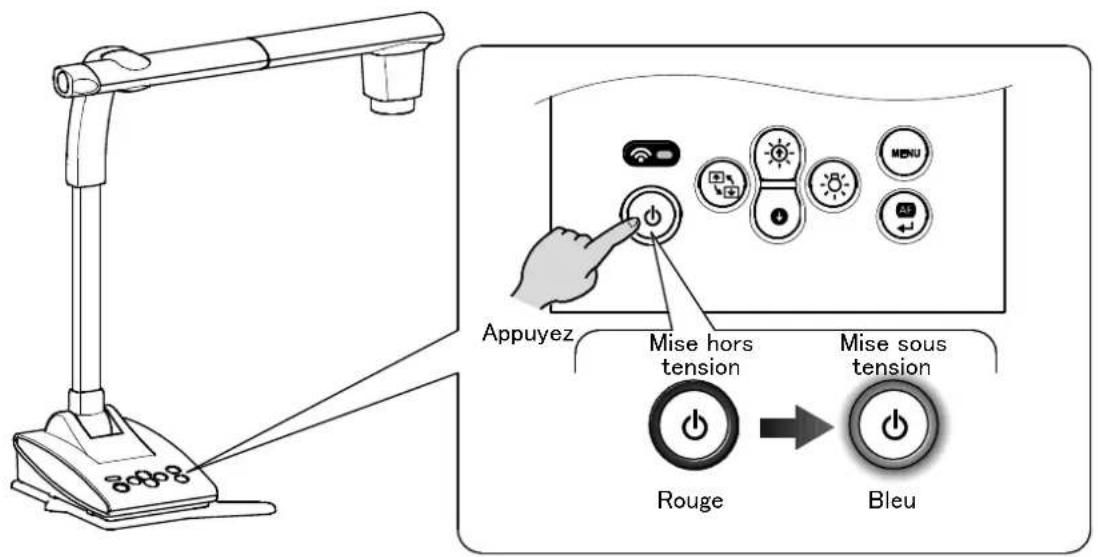

Alimentation Pour mettre sous/hors tension. Mise sous tension : la DEL devient bleue Mise hors tension : la DEL devient rouge

MENU Pour afficher/masquer le menu à l’écran.

AF/Entrée Lorsque MENU n'est pas affiché : pour une mise au point automatique. Lorsque MENU est affiché : pour exécuter l'élément de menu sélectionné.

Rotation de l’image Pour faire pivoter l’image de 180 °.

Éclairage à DEL Pour allumer/éteindre l'éclairage à DEL.

Luminosité ＋ Pour augmenter la luminosité de l’image.

Luminosité － Pour assombrir l’image.

DEL WｉFｉ Pour indiquer l'état de la connexion WiFi. Pas de connexion : DEL éteinte En cours de connexion : DEL clignotante Connecté : DEL allumée Les modes WiFi sont également indiqués par la couleur de la DEL. Pas de connexion : DEL éteinte Mode Point d'accès : la DEL devient bleue Mode Station : la DEL devient verte ※Se reporter à la page 32 pour plus de détails sur les modes WiFi.

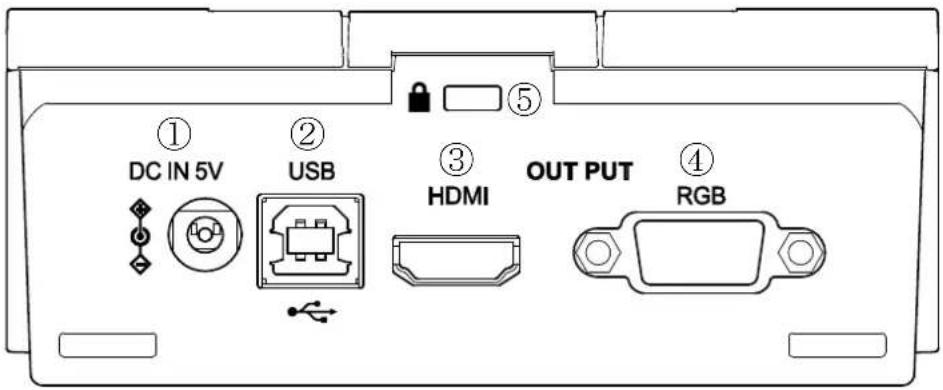

DC IN 5 V Pour connecter le câble d'alimentation fourni.

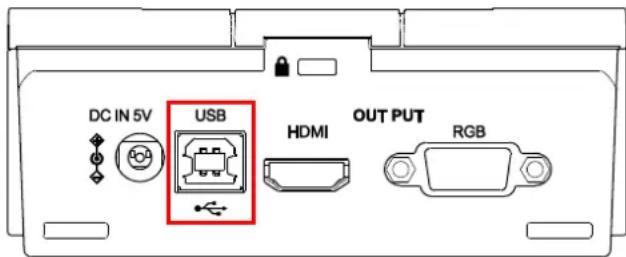

USB Pour connecter à un ordinateur via le câble USB fourni.

HDMI OUT Pour sortir des images numériques. (Le câble HDMI n'est pas fourni avec ce produit.)

RGB OUT Pour sortir des images RVB analogiques. (Le câble RVB n'est pas fourni avec ce produit.)

Trou de verrouillage antivol Pour se prémunir contre le vol.

① Pour connecter l’adaptateur secteur Branchez l’adaptateur secteur et le câble d’alimentation fournis. Branchez les câbles vidéo tels que le câble HDMI et le câble RVB au TX-1. Puis connectez l’adaptateur secteur à la prise DC IN 5 V du panneau arrière et branchez le câble d’alimentation à la prise. Assurez-vous de connecter le câble d'alimentation à la prise secteur après avoir branché les câbles vidéo au TX-1.

P.19 ATTENTION Le câble d'alimentation CC fourni (noir, pour l'Europe) est conçu pour n'être utilisé qu'avec le TX-1. Ne pas utiliser à d'autres fins que la connexion de l'adaptateur secteur fourni avec le TX-1. L'utilisation du câble d'alimentation fourni avec un ordinateur risque d'endommager l'ordinateur.

• Si l'image affichée est décentrée, le réglage de la position horizontale et verticale doit être faite à partir d'un appareil connecté.

• Dans certains cas, des barres verticales peuvent apparaître sur le dispositif d’affichage. Ceci peut être réduit en réglant la fonction « phase d'horloge » d'un dispositif connecté.

• Nous vous recommandons d'utiliser le câble USB fourni ou un câble USB compatible USB 2.0 disponible dans le commerce.

• Si vous connectez le câble USB lorsque l'ordinateur ou le TX-1 est sous tension, l'ordinateur risque de ne pas reconnaître le périphérique.

• Selon l'environnement USB de l'ordinateur ou l'équipement périphérique, le transfert d'image peut être perturbé.

• Une opération réussie dans tous les environnements et toutes les conditions n'est pas garantie. ② Pour se connecter à un ordinateur via le câble USB Connectez le câble USB fourni au port USB situé sur le panneau arrière.

③ Pour se connecter à un appareil avec une borne d'entrée HDMI Connectez un câble HDMI disponible dans le commerce à la prise HDMI OUT sur le panneau arrière.

④ Pour se connecter à un appareil avec une borne RVB analogique Connectez le câble RVB fourni au port RGB OUT situé sur le panneau arrière. ⑤ Pour utiliser le trou de verrouillage antivol Connectez un câble de sécurité à ce trou pour empêcher le vol.

・Utilisez un moniteur qui prend en charge la résolution d'entrée de 720p ou plus. Le TX-1 peut ne pas fonctionner avec un câble non conforme à la norme HDMI. ・Le TX-1 est conforme à la norme HDMI. Cependant, nous ne garantissons pas le fonctionnement de tous les types de moniteurs avec le TX-1. ATTENTION Utilisez le câble USB (gris) fourni pour relier le TX-1 à un ordinateur. Remarq

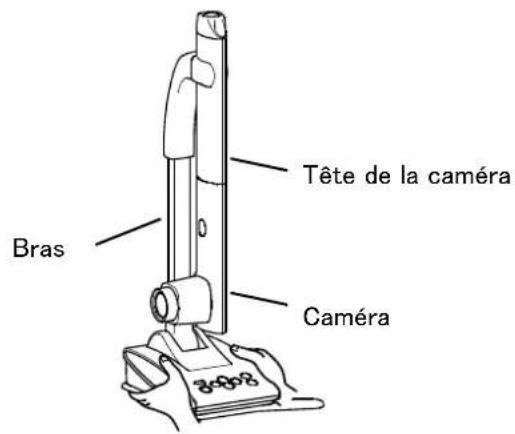

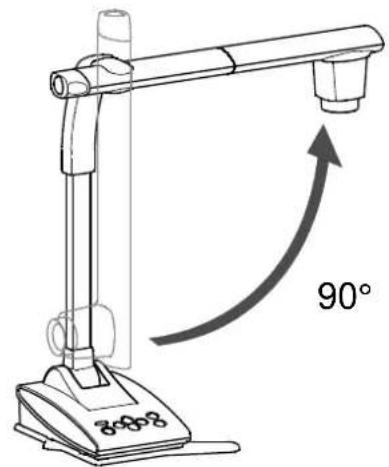

La tête de caméra du TX-1 peut être déplacée comme illustré ci-dessous.

※En fonction de la position de la tête de la caméra ou de l'emplacement d'installation du TX-1, un fonctionnement stable risque de ne pas être possible. Dans ce cas, changez la position de la plaque de base. ※Afin de prévenir les dommages causés à la tête de caméra, faites attention à la position de la tête de caméra lors du déplacement de la tête de caméra.

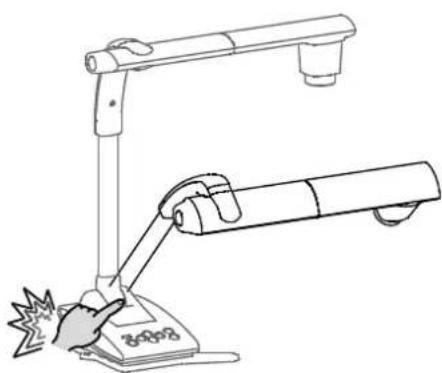

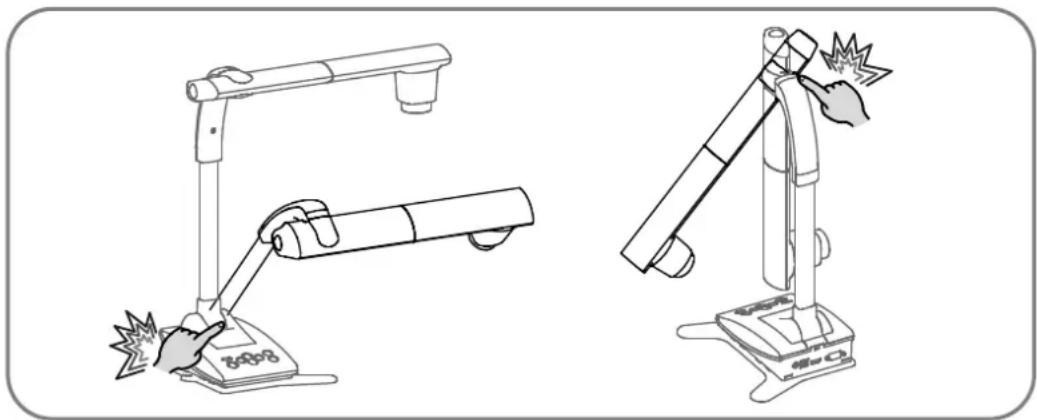

ATTENTION Veillez à ne pas vous pincer les doigts lors du déplacement du bras ou de la tête de la caméra.

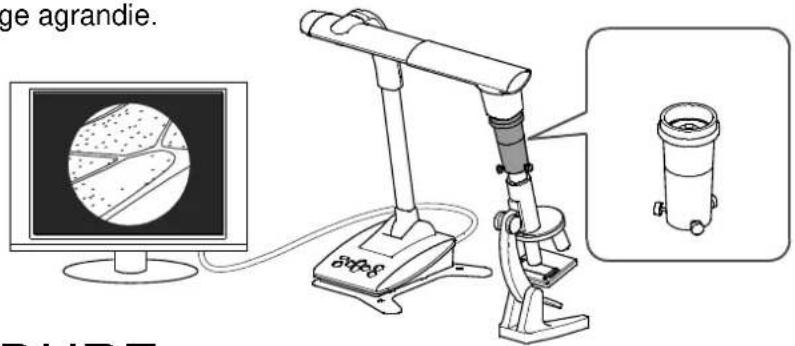

■IMAGE MATE 4 Image Mate 4 (le logiciel de commande pour le TX-1) peut être téléchargé sur le site officiel Elmo. Pour plus de détails sur la procédure de téléchargement, reportez-vous à

« 4-1 INSTALLATION D'IMAGE MATE 4 »

Les opérations suivantes peuvent être effectuées en utilisant Image Mate 4 : ・Capturer une image fixe d'un flux vidéo en direct à partir du TX-1 et l'enregistrer sur votre ordinateur ・Enregistrer un flux vidéo en direct à partir du TX-1 et l'enregistrer sur votre ordinateur ・Contrôler le TX-1 Ce manuel d'instructions explique brièvement la fonction d'Image Mate 4. Reportez-vous à « 4-2 UTILISATION D'IMAGE MATE 4 » pour plus d'informations sur l'utilisation d'Image Mate 4. Lisez attentivement le manuel d'instructions d'Image Mate 4 avant de l'utiliser.

Connectez le câble d’alimentation (noir) et l’adaptateur secteur. Branchez le câble vidéo (connecté à un projecteur ou un moniteur) et l'adaptateur secteur pour le TX-1 respectivement. Ensuite, connectez le câble d'alimentation (noir) à la prise et configurez le TX-1 comme indiqué ci-dessous.

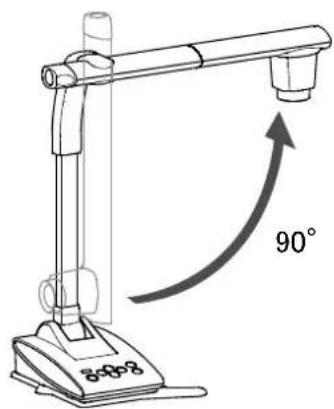

1. Placez le TX-1 sur une surface 2. Relevez la tête de caméra stable et égale. comme illustré ci-dessous.

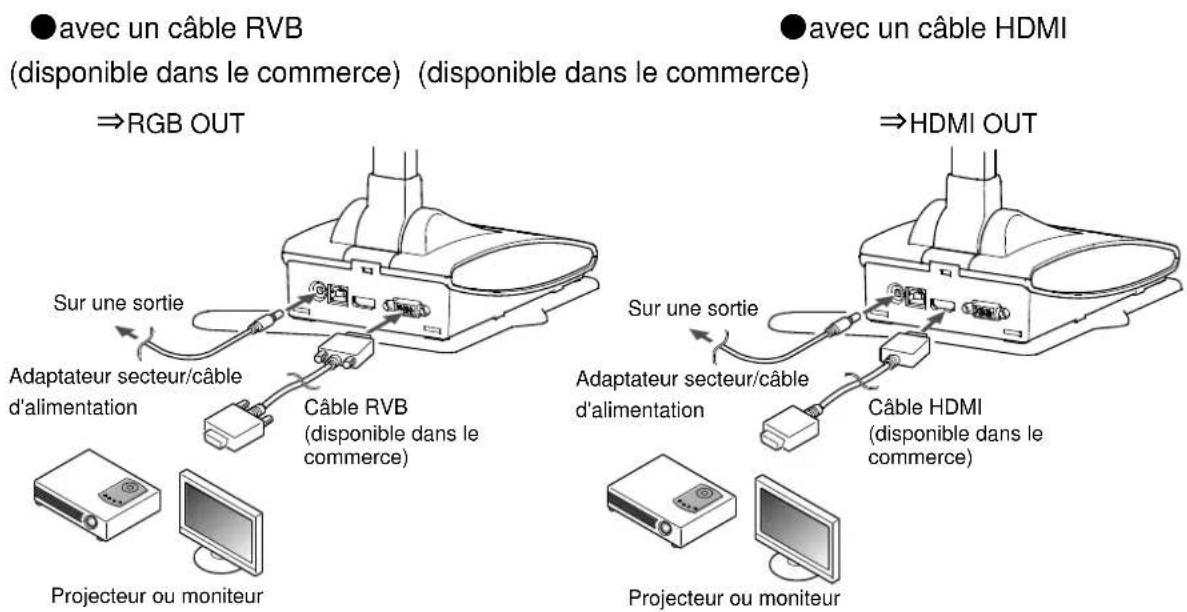

Branchez le câble vidéo correspondant à un dispositif d'affichage d'image sur le TX-1. ●avec un câble RVB ●avec un câble HDMI (disponible dans le commerce) (disponible dans le commerce)

90° Caméra Tête de la caméra Bras Câble RVB (disponible dans le commerce) Projecteur ou moniteur Sur une sortie Adaptateur secteur/câble d'alimentation Sur une sortie Adaptateur secteur/câble d'alimentation Câble HDMI (disponible dans le commerce) Projecteur ou moniteur20

CONNEXION DU CABLE D'ALIMENTATION

Connectez le câble d’alimentation (noir) et l’adaptateur secteur. Branchez l'adaptateur secteur à la prise DC IN 5 V dans le panneau arrière du TX-1 comme indiqué sur le schéma de connexion ci-dessus. Ensuite, connectez le câble d'alimentation (noir) à la prise.

Le bouton [ ] devient rouge lorsque le câble d'alimentation (noir) est connecté à la prise. Le bouton [ ] devient violet (environ 20 secondes) lorsque ce bouton est enfoncé. L’image s’affiche sur l’écran lorsque la couleur passe au bleu. Appuyez sur le bouton [ ] pour éteindre le TX-1. Ensuite, déconnectez le câble d'alimentation (noir) de la prise.

ATTENTION Avant de connecter le TX-1 à d'autres appareils, veillez à couper l'alimentation de tous les appareils. Ne pas utiliser le TX-1 tandis que la DEL est allumée en violet. Mise hors tension Mise sous tension Rouge Bleu Appuyez Remarq ue21

• Rapport de zoom : optique 12x, numérique 8x (le zoom numérique maximal est de 4x lors de l'utilisation de la sortie RVB.)
• Lorsque le zoom optique atteint 12x, il se déplace automatiquement sur le zoom numérique.
• Dans la plage du zoom numérique, la qualité d'image est dégradée.

• Le zoom numérique peut être activé/désactivé depuis le menu Paramètres.

■REGLAGE DE LA TAILLE

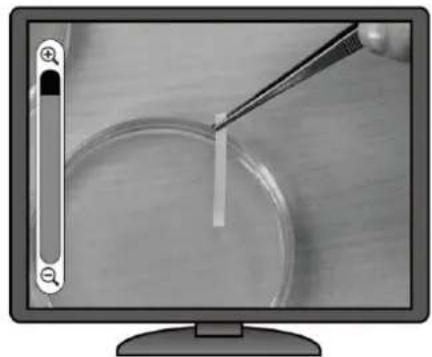

La plage d’affichage du document peut être réglée en tournant la molette de zoom. ZOOM AVANT ：L'objet peut être représenté en grand format. ZOOM ARRIÈRE ：L'objet peut être représenté en petit format.

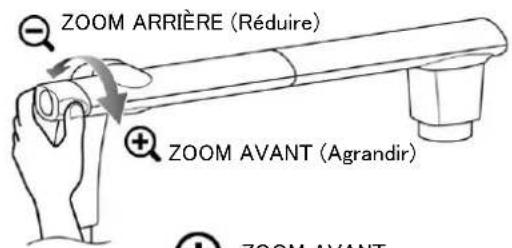

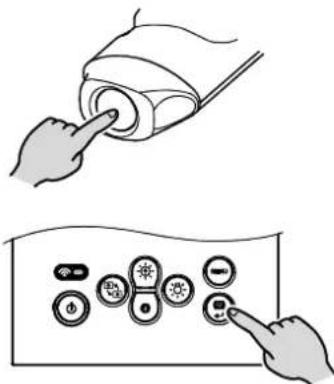

ZOOM ARRIÈRE (Réduire) ZOOM AVANT (Agrandir) Remarq ue22 ■AF (MISE AU POINT AUTOMATIQUE) La mise au point automatique fonctionne une fois lorsque le bouton AF sur le panneau de commande est enfoncé dans le mode Mise au point automatique avec une pression.

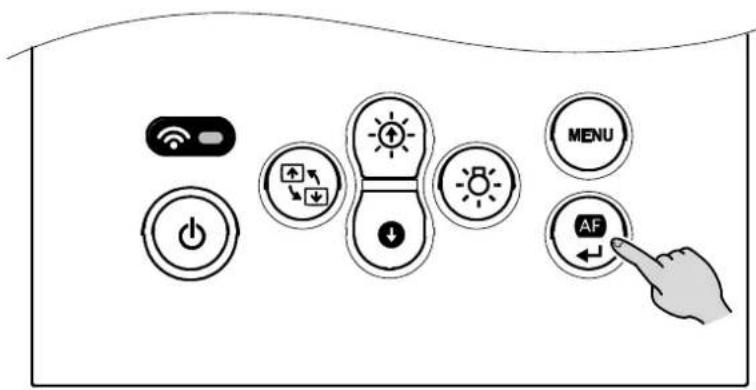

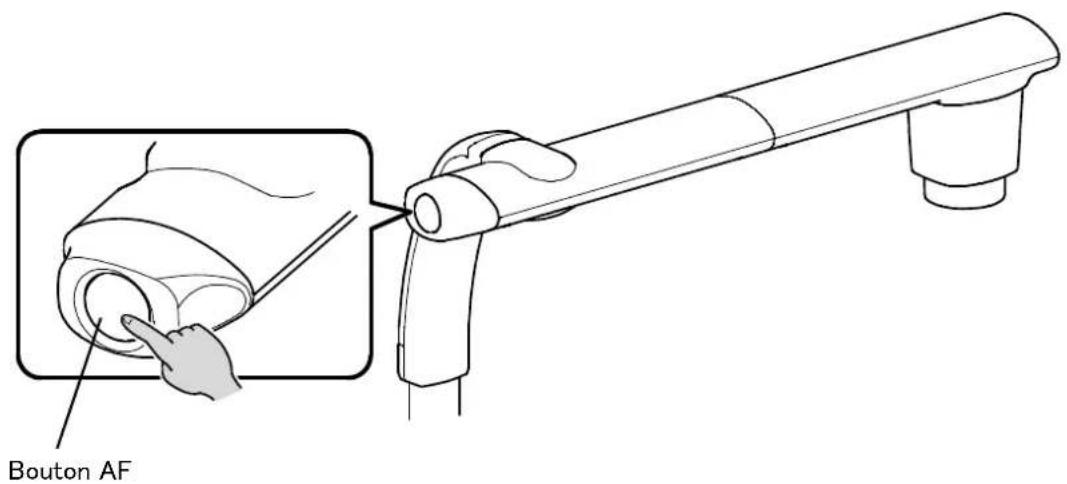

La mise au point automatique peut également être effectuée en appuyant sur la touche AF dans la tête de caméra.

P.27 Bouton AF23 Dans les endroits où l'objet est exposé à la lumière du soleil (par exemple, près d'une fenêtre), ou à des lumières très vives, la luminosité de l'image peut ne pas être bien diminuée, même en appuyant sur le bouton [ ] sur le panneau de commande. Dans de tels cas, pour ajuster la quantité de lumière, fermez les rideaux ou déplacez l'objet loin de la lumière.

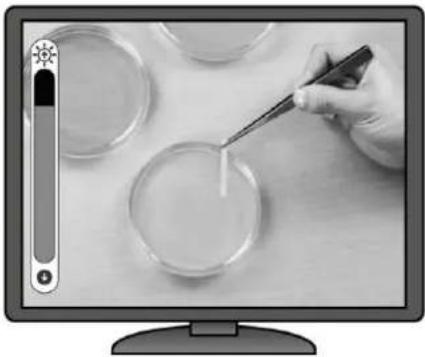

■REGLAGE DE LA LUMINOSITE

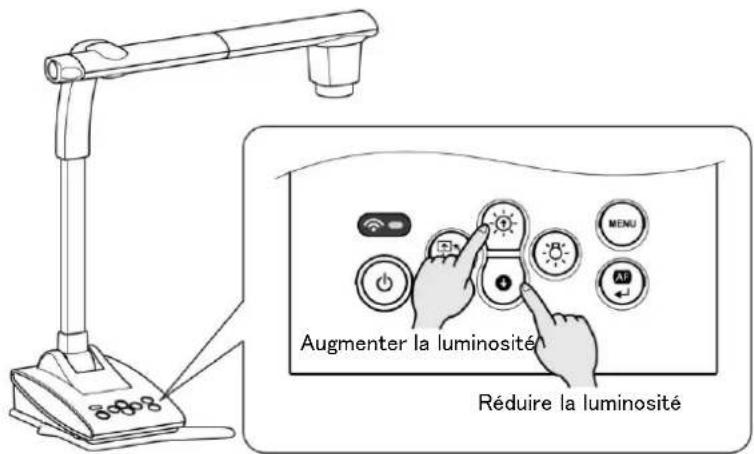

Appuyez sur le bouton [ / ] sur le panneau de commande pour ajuster la luminosité de l’image. Lorsque le menu à l'écran ne s’affiche pas Luminosité＋ ：La luminosité de l'image est augmentée. Luminosité－ ：La luminosité de l'image est réduite. ※Lorsque le menu à l'écran est affiché, ces touches permettent de déplacer le curseur et le réglage de la luminosité ne peut pas être effectué. ※Appuyez sur la touche [ (luminosité＋)] et la touche [ (luminosité－)] en même temps : la luminosité de l'image revient au réglage par défaut.

Augmenter la luminosité Réduire la luminosité Éclairer Assombrir Remarq ue24

■METTRE LA DEL ON/OFF

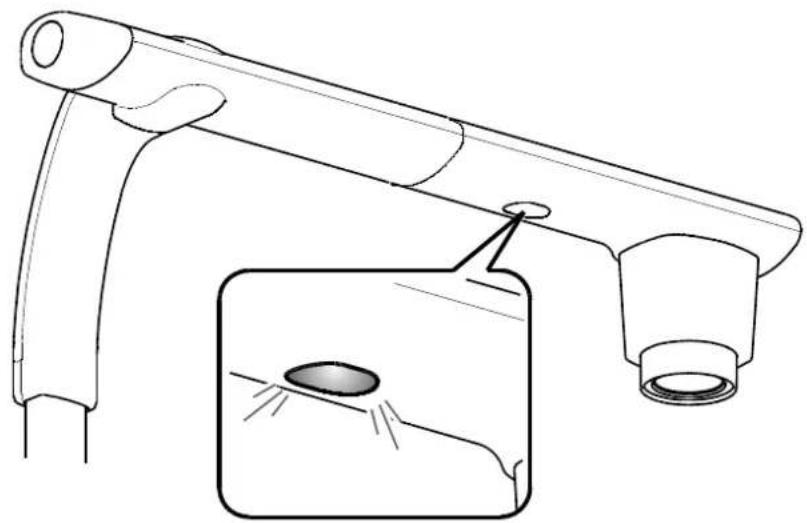

L'éclairage DEL peut être activé/désactivé en appuyant sur le bouton d'éclairage à DEL.

• Pour prendre des photos de personnes, éteignez l'éclairage DEL.

• Assurez-vous que la lumière provenant de l'éclairage DEL ne brille pas directement dans vos yeux.

• Ce produit est équipé d'une DEL haute luminosité. Vous pouvez l'utiliser en toute sécurité pour éclairer l'objet. La luminosité diminue progressivement avec l'utilisation à long terme. Il ne s’agit pas d’un dysfonctionnement, mais d’une spécificité de la DEL.

• Ne touchez pas l’éclairage DEL lorsqu’il est en marche, car celui-ci peut être très chaud. Bouton d'éclairage DEL25 Lorsque la destination de sortie est réglée sur Auto tandis que les câbles HDMI et RVB sont connectés au TX-1, le TX-1 sélectionne automatiquement HDMI comme la destination de sortie.

■MODIFICATION DE LA DESTINATION DE

SORTIE La destination de la sortie du signal vidéo peut être modifiée par la procédure suivante : [ MENU ] ＞ [ Paramètres ] ＞ [ Paramètres de sortie] Auto ：[ MENU ] ＞ [ Paramètres ] ＞ [ Paramètres de sortie] ＞ [ Auto ]

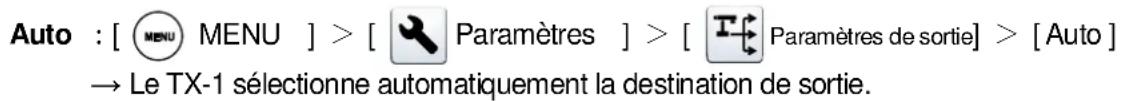

• Le TX-1 sélectionne automatiquement la destination de sortie. HDMI：[ MENU ] ＞ [ Paramètres ] ＞ [ Paramètres de sortie] ＞ [ HDMI ]

• Définissez la destination de sortie sur HDMI. RGB ：[ MENU ] ＞ [ Paramètres ] ＞ [ Paramètres de sortie] ＞ [ RGB ]

• Définissez la destination de sortie sur RVB.

ATTENTION La destination de sortie sera modifiée à celle sélectionnée par [ ]. Si aucun dispositif de sortie d'image correspondant n'est connecté au TX-1, vous ne pouvez pas voir l'image. Vérifiez qu'un appareil adéquat de sortie d'image est connecté au TX-1 avant de sélectionner la destination de sortie.26

2-4 MODIFICATION DES RÉGLAGES

Divers paramètres du TX-1 peuvent être modifiés via le menu à l'écran (caractères et icônes).

■COMMENT CHANGER LES RÉGLAGES

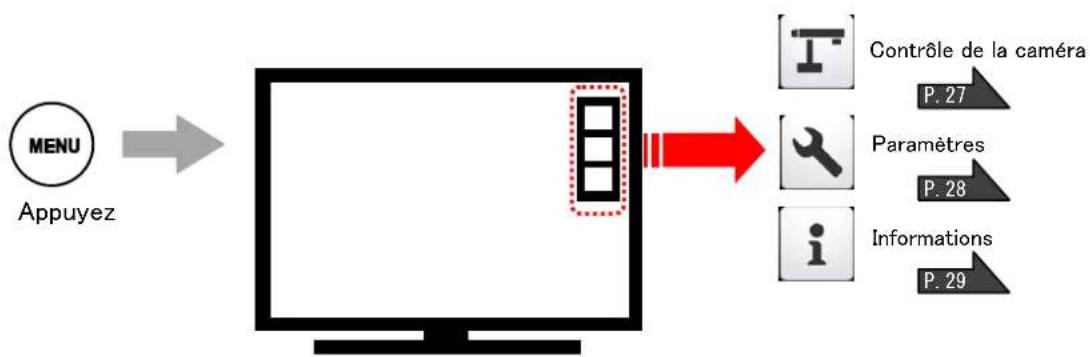

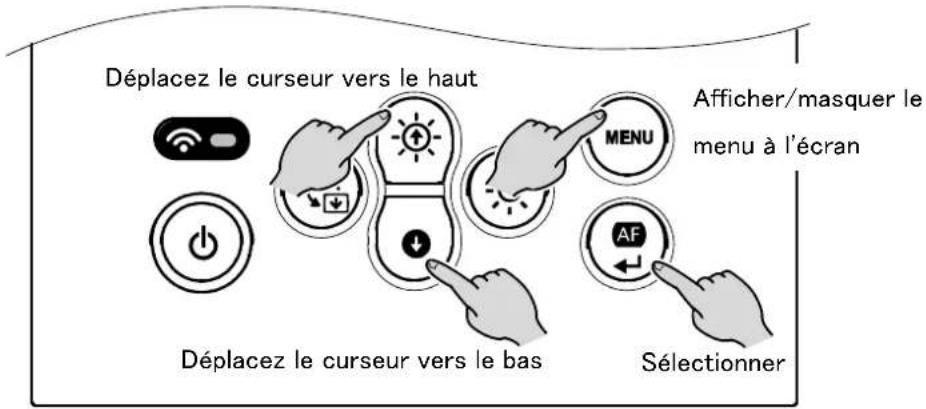

①Appuyez sur le bouton [ ] situé sur le panneau de commande pour afficher le menu à l'écran, puis utilisez les boutons [ / ] pour déplacer le curseur jusqu’à l’icône que vous désirez faire fonctionner ou définir. ②Appuyez sur la touche [ ] pour définir la valeur de réglage.

※Pour revenir au niveau précédent, sélectionnez [ ]. Pour cacher le menu, appuyez sur le bouton [ ]. Appuyez Contrôle de la caméra Paramètres Informations P.27 P.28 P.29 Déplacez le curseur vers le haut Déplacez le curseur vers le bas Sélectionner Afficher/masquer le menu à l'écran27

Contrôle de la caméra Pour afficher le menu des réglages pour l’image de la caméra.

Paramètres Pour afficher le menu des réglages pour diverses fonctions.

Informations Pour afficher les détails de réglage.

COMMANDE DE LA CAMERA [DEUXIEME NIVEAU]

Icône Nom Élément de sélection Réglage d'usine Fonction

Pour mettre le mode de microscope sur ON/OFF. OFF

Pour définir le mode approprié pour l'affichage de documents. Noir et blanc

Pour changer la couleur sur noir et blanc. Photo

Pour définir le mode approprié pour l'affichage de photos. Retour

Mode ＡＦ Synchronisation du zoom

Pour effectuer une mise au point automatique après un zoom. Une pression

Pour effectuer une mise au point automatique une seule fois lorsque la touche AF/Entrée sur le panneau de commande ou la touche AF de la tête de caméra est pressée. Retour

Retour Pour retourner en arrière d’un niveau dans le menu.28

RÉGLAGES [DEUXIEME NIVEAU]

Icône Nom Élément de sélection Réglage d'usine Fonction

Sans scintillement 50 Hz Europe/autres Pour réduire le scintillement fluorescent de la lumière en raison de la fréquence d'alimentation. Sélectionnez la même valeur que celle utilisée pour la fréquence de l’alimentation électrique. 60 Hz Japon/ États-Unis Retour

Pour mettre sur ON/OFF le zoom numérique. OFF

Paramètres de sortie Auto

Pour changer automatiquement la destination de sortie (priorité HDMI sur RGB). HDMI

Pour définir la destination de sortie sur HDMI. RVB

Pour définir la destination de sortie sur RVB. Retour

Pour afficher le menu en anglais. Japonais

Pour afficher le menu en japonais. Retour

Pour désactiver la connexion réseau. Point d'accès

Pour se connecter au réseau en mode de point d’accès. Station

Pour se connecter au réseau en mode Station. Retour

Réinitialiser Paramètres de la caméra

Pour réinitialiser les paramètres autres que les paramètres réseau aux valeurs par défaut. Paramètres réseau

Pour réinitialiser les paramètres réseau à leurs valeurs par défaut. Tous les réglages

Pour réinitialiser tous les réglages aux valeurs d’usine par défaut. Retour

Retour Pour retourner en arrière d’un niveau dans le menu.29

INFORMATIONS [DEUXIEME NIVEAU]

Nom Description Caméra Modèle TX-1 Pour afficher le nom du modèle de la caméra. Numéro de série

Pour afficher le numéro de série de la caméra. Version FW ： *．*．* FPGA principal：******* FPGA de tête：******* Pour afficher la version du micrologiciel de la caméra. Réseau Mode point d'accès Mode réseau Pour afficher les informations du mode réseau. SSID Pour afficher le SSID du TX-1. Clé de sécurité Pour afficher la clé PSK du TX-1. Canal Pour afficher le numéro de la largeur de bande de fréquence disponible. Mode station Mode réseau Pour afficher les informations du mode réseau. SSID Pour afficher le SSID du dispositif maître auquel le TX-1 se connecte. Puissance WiFi Pour afficher la puissance du WiFi. Adresse IP Pour afficher l'adresse IP du périphérique maître. Retour Pour retourner en arrière d’un niveau dans le menu.30

Le TX-1 est conforme à la norme UVC (classe vidéo) et il n'y a pas besoin d'installer un pilote. Juste en le connectant au port USB de votre ordinateur, vous pouvez utiliser le TX-1 avec un système de conférence vidéo ou des applications diverses. En connectant le TX-1 à un ordinateur avec Image Mate 4 (le logiciel de commande du TX-1) installé, les opérations suivantes peuvent être effectuées : ・Enregistrer un flux vidéo en direct ou des images sur un ordinateur ・Faire fonctionner le TX-1 à partir d'un ordinateur Ce manuel d'instructions explique brièvement la fonction d'Image Mate 4. Reportez-vous au manuel d'instructions d'Image Mate 4 pour plus de détails tels que les exigences du système de l'ordinateur et le fonctionnement de l'OS ou du logiciel. ※Image Mate 4 (le logiciel de commande du TX-1) et son manuel d'instructions peuvent être téléchargés depuis le site officiel Elmo. Pour plus de détails sur Image Mate 4, reportez-vous à « ➍ À PROPOS D'IMAGE MATE 4 »

※Lorsque l’image est sortie via un câble USB, elle ne peut pas être émise simultanément des bornes de sortie RVB / HDMI. <Procédure de connexion>

Connectez la borne USB du TX-1 à un ordinateur avec le câble USB fourni (gris). P.3431

ATTENTION ・ Ne pas brancher/débrancher le câble USB alors que le TX-1 est en fonctionnement. Cela peut entraîner un dysfonctionnement. ・ Nous vous recommandons d'utiliser le câble USB fourni ou un câble USB compatible USB

2.0 disponible dans le commerce.

・ Il peut falloir un certain temps pour afficher l'image lorsque le streaming vidéo démarre ou si la résolution est modifiée. Ne pas couper l'alimentation du TX-1 ni débrancher le câble USB avant que l'image soit affichée. ・ Seules les images MJPEG peuvent être émises via le port USB. En fonction du logiciel que vous utilisez, il peut être impossible d’afficher les images. ・ L'image affichée peut marquer une pause pendant un bref instant lorsque l'objet se déplace rapidement. Il ne s’agit pas d’un dysfonctionnement. ・ L'image affichée peut être déformée en fonction de l'objet affiché. La distorsion d'image peut être améliorée par les mesures suivantes : - Réduire la résolution - Réduire le taux de trame - Réduire la qualité d'image

• Selon l'environnement USB de l'ordinateur ou l'équipement périphérique, le transfert d'image peut être perturbé.

• Une opération réussie dans tous les environnements et toutes les conditions n'est pas garantie. Remarq ue32 3-2 À PROPOS DE LA FONCTION WiFi Le TX-1 est équipé de la fonction WiFi. Les modes WiFi disponibles sont les suivants : ・Mode Point d'accès ：le TX-1 peut être connecté directement à un ordinateur dans un environnement où il n'y a pas de réseau LAN sans fil. ・Mode Station ： le TX-1 peut être connecté à l'ICB ou au système sans fil d'un tiers via le réseau sans fil LAN. *ICB (Boîte de communication interactive) : point d'accès sans fil nouvelle génération pour l'éducation En utilisant la fonction WiFi du TX-1, vous pouvez connecter le TX-1 à un ordinateur, comme illustré ci-dessous. ・Mode Point d'accès (※Réglage par défaut)

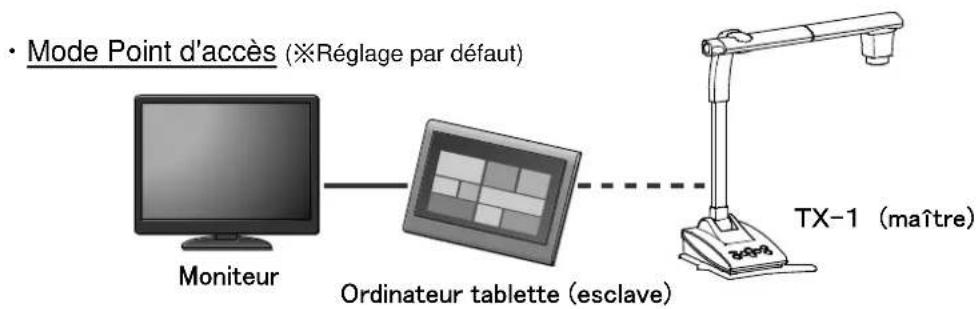

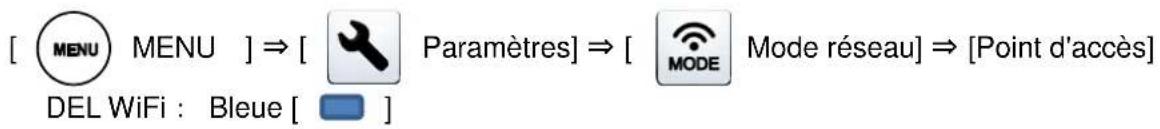

[ MENU ] ⇒ [ Paramètres] ⇒ [ Mode réseau] ⇒ [Point d'accès] DEL WiFi： Bleue [ ] ・Mode station

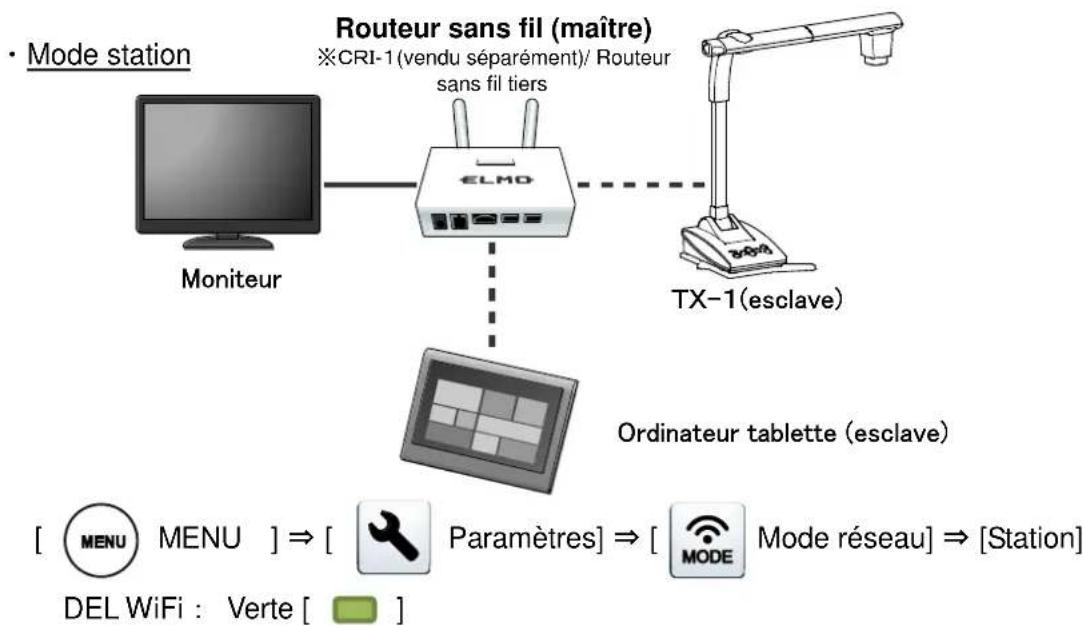

[ MENU ] ⇒ [ Paramètres] ⇒ [ Mode réseau] ⇒ [Station] DEL WiFi： Verte [ ] Se reporter à la page 28 pour plus de détails sur le changement du mode Réseau. Routeur sans fil (maître) ※ＣＲＩ-１(vendu séparément)/ Routeur sans fil tiers Moniteur Ordinateur tablette (esclave) ＴＸ-１ (maître) Moniteur Ordinateur tablette (esclave) ＴＸ-１(esclave)33 3-3 RACCORDEMENT VIA WiFi Cette section explique comment connecter le TX-1 à un ordinateur via le WiFi. ①Raccordement du TX-1 directement à un ordinateur via le WiFi en utilisant le mode Point d'accès ②Connectez le TX-1 à un ordinateur via l'ICB ou un système sans fil de tiers en utilisant le mode station ①Raccordement du TX-1 directement à un ordinateur via le WiFi en utilisant le mode Point d'accès 1．Ouvrez les paramètres WiFi de votre ordinateur et sélectionnez le SSID du TX-1. (Le SSID/la clé du TX-1 se trouve dans les Informations du menu. Le SSID/la clé se trouve dans la partie inférieure du TX-1. Pour plus de détails sur les réglages WiFi de votre ordinateur, reportez-vous au manuel d'instructions de votre ordinateur.） 2．Entrez la clé et connectez sans fil à votre ordinateur. 3．La DEL WiFi commence à clignoter en bleu puis devient bleue. ※L'icône [Mode AP] sera affichée à l'écran. 4．En connectant à un ordinateur avec « Image Mate 4 (logiciel de contrôle du TX-1) » installé, vous pouvez contrôler le TX-1 à partir d'Image Mate 4. ※Un seul ordinateur à la fois peut être connecté sans fil au TX-1.

②Connectez le TX-1 à un ordinateur via l'ICB ou un système sans fil de tiers en utilisant le mode station 1．Changez le mode WiFi du TX-1 en mode Station. [ MENU ] ＞ [ Paramètres ] ＞ [ Mode réseau] ＞ [ Station ] 2．Pressez et maintenez enfoncé le bouton SET du routeur sans fil « CRI-1 » (vendu séparément). 3．La DEL WiFi commence à clignoter en vert puis devient verte. ※L'icône [Mode STA] sera affichée à l'écran. 4．En connectant à un ordinateur avec « Image Mate 4 (logiciel de contrôle du TX-1) » installé, vous pouvez contrôler le TX-1 à partir d'Image Mate 4.

※Lors de l’utilisation d’un routeur sans fil d'un tiers, reportez-vous au manuel d’instructions du routeur pour plus de détails sur la procédure de connexion.

Ce manuel d'instructions explique brièvement la fonction d'Image Mate 4, la procédure de téléchargement/d'installation du manuel d'instructions d'Image Mate 4, et les éléments de menu. Pour plus de détails, se reporter au manuel d'instructions d'Image Mate 4.

1．Rendez-vous sur le site officiel Elmo suivant. http://www.elmousa.com/TX-1 http://elmoeurope.com/en/html/download/02.php 2．Sélectionnez « Image Mate 4 ». 3．Cliquez sur « Télécharger » et lisez les « Précautions concernant la manipulation des données téléchargées ». Cliquez sur « Accepter » 4．Le téléchargement commence après un court moment. ※Si vous ne trouvez pas le fichier téléchargé, consultez le dossier de téléchargement de votre ordinateur. 5．Exécutez « ImageMate4Setup.msi » lorsque le téléchargement est terminé. Suivez les instructions affichées dans la fenêtre d'installation d'Image Mate 4. 6．Les icônes ｢ ｣ et ｢ ｣ sont créées sur le bureau lorsque l'installation est terminée. ※Les paramètres avancés du WiFi peuvent être configurés à l'aide de l'outil de configuration d'Image Mate 4. Reportez-vous au manuel d'instructions d'Image Mate 4 pour plus de détails sur l'outil de configuration. P.3835

4-2 UTILISATION D'IMAGE MATE 4

Exécutez Image Mate 4 [ ], installé sur votre ordinateur à l'étape « 4-1 INSTALLATION D'IMAGE MATE 4 ». Sélectionnez la caméra que vous souhaitez afficher avec la procédure suivante ※La caméra n'est pas reconnue quand elle n'est pas allumée. Allumez la caméra. ※La mise en page (type de caméra) de la fenêtre de sélection de caméra est différente entre le cas où le TX-1 est connecté à un ordinateur via le câble USB et le cas où il est connecté à un ordinateur via le WiFi.

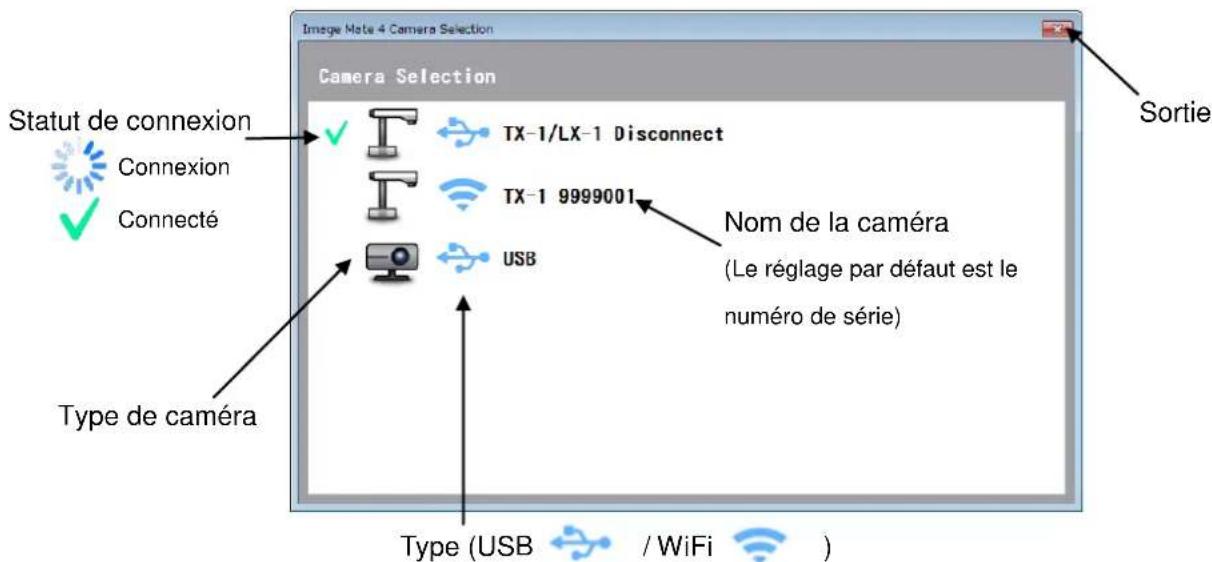

■COMMENT CHOISIR LA CAMÉRA

・Lorsque le TX-1 est connecté à un ordinateur via le câble USB (la fenêtre de sélection de la caméra ne figure pas sur l'écran), l'image en direct de la caméra apparaît après le démarrage d'Image Mate 4. ・Lorsque plusieurs caméras sont connectées à un ordinateur, la fenêtre de sélection de caméra s’affiche à l’écran.

< Procédure de connexion > ① Cliquez sur le nom de la caméra sélectionnée. ② Le statut de connexion passe à « Connexion » [ ]. ③ Le statut de connexion passe à « Connecté » [ ] à partir de « Connexion » [ ] après que la connexion est établie. ※ Le logiciel annule la sélection et commence à se connecter à l'autre caméra sélectionnée si le nom de l'autre caméra est sélectionné avant que la connexion soit établie. ※ La connexion est coupée si « Connecté » [ ] est pressé. ④ La fenêtre de sélection de caméra disparaît et l'image en direct de la caméra apparaît. Sortie Type de caméra Nom de la caméra (Le réglage par défaut est le numéro de série) Statut de connexion Connexion Connecté Type (USB / WiFi )36 Mise au point automatique Réinitialiser la luminosité

Ce manuel d'instructions explique brièvement la fonction d'Image Mate 4. Pour plus de détails, se reporter au manuel d'instructions d'Image Mate 4.

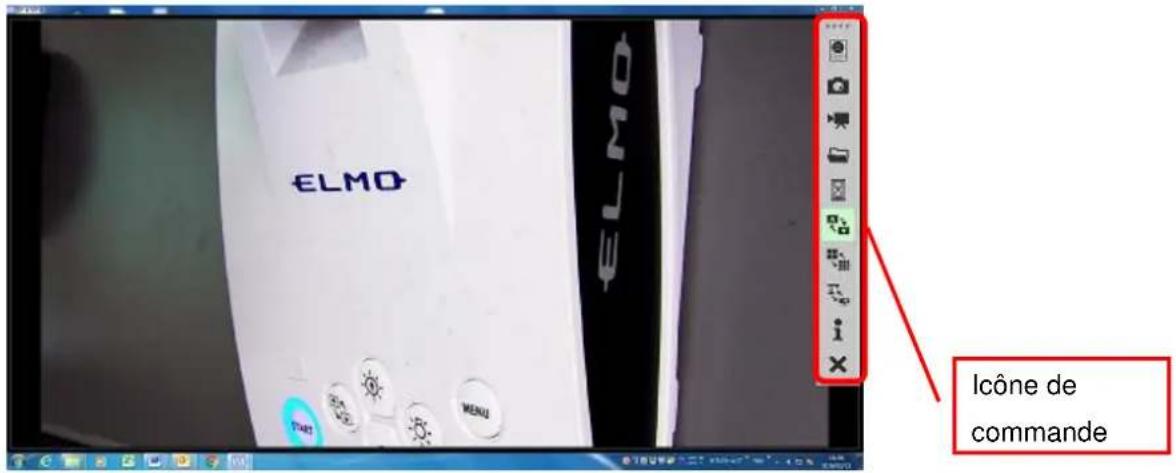

Télécommande Pour afficher la fenêtre de la télécommande.

Capture Pour enregistrer l’image actuellement affichée en tant qu’image fixe.

Commencer l'enregistrement/Arrêter l'enregistrement Pour démarrer et arrêter l’enregistrement.

Ouvrir Pour ouvrir le dossier de destination des fichiers d'images fixes ou des fichiers vidéo enregistrés avec Image Mate 4. ATTENTION Si le TX-1 est coupé alors que le WiFi est connecté, le TX-1 se reconnecte automatiquement à la même caméra lorsqu'il est démarré la prochaine fois. Luminosité (éclairer) Effectuer un zoom avant Luminosité (Assombrir) Effectuer un zoom arrière Icône de commande37

Pause Pour mettre en pause l'image. Cliquez à nouveau sur cette icône pour reprendre la lecture d'image.

Rotation des images Pour faire pivoter l’image de 180 °.

Réglages du direct Pour définir la résolution, le taux de trame et la qualité de l'image.

Sélection de la caméra Pour afficher une liste des caméras connectées. Sélectionnez la caméra à afficher.

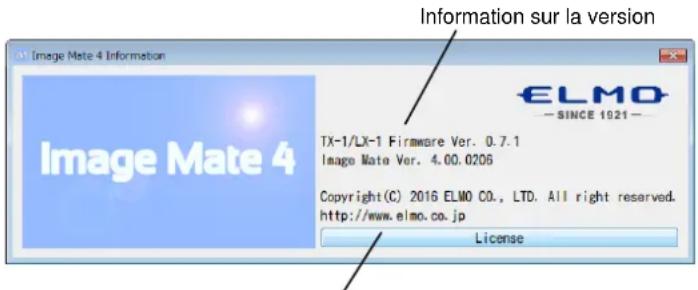

Afficher la version Pour afficher les informations de version de la caméra de documents connectée et d'Image Mate 4.

Sortie Pour fermer l’application. Un écran de confirmation s’affiche lorsque l’on clique sur cette icône. Cliquez sur « OK » pour fermer l’application.

Enregistrement d'une vidéo Cette icône s’affiche pendant l’enregistrement vidéo. La couleur de cette icône change entre le rouge et blanc lors de l'enregistrement vidéo.

Capture d'une image fixe Cette icône apparaît pendant la capture d'images fixes.

Ce manuel d'instructions explique brièvement la fonction d'Image Mate 4. Pour plus de détails, se reporter au manuel d'instructions d'Image Mate 4. L’accord de licence du logiciel s’affiche. Lisez-le attentivement avant d'utiliser Image Mate 4. Information sur la version38

Ce manuel d'instructions explique brièvement la procédure de téléchargement/d'installation de l'outil de configuration du TX-1. Vous pouvez trouver plus d'informations sur l'outil de configuration du TX-1 dans le manuel d'instructions d'Image Mate 4, téléchargé à l'étape « ➍ À PROPOS D'IMAGE MATE 4 ». Pour plus de détails, se reporter au manuel d'instructions d'Image Mate 4. 5-1

Une icône de raccourci pour l'outil de configuration d'Image Mate [ ] est créée quand Image Mate 4 est installé. Cliquez sur l'icône [ ] pour lancer l'outil de configuration d'Image Mate 4. 5-2

Les éléments suivants qui ne peuvent être configurés dans le menu de configuration du TX-1 peuvent être configurés en utilisant l'outil de configuration : ・Connexion sans fil manuelle ・Changement de SSID et de clé ・Réglages de balance des blancs ・Modification de la fréquence de la correction de scintillement ・Sauvegarde de la position du zoom, etc.

Pour plus de détails, se référer à « L'OUTIL DE CONFIGURATION » dans le manuel d'instructions d'Image Mate 4. <Fenêtre SSID/clé> <Outil de configuration – Fenêtre de configuration de la caméra> P.3439

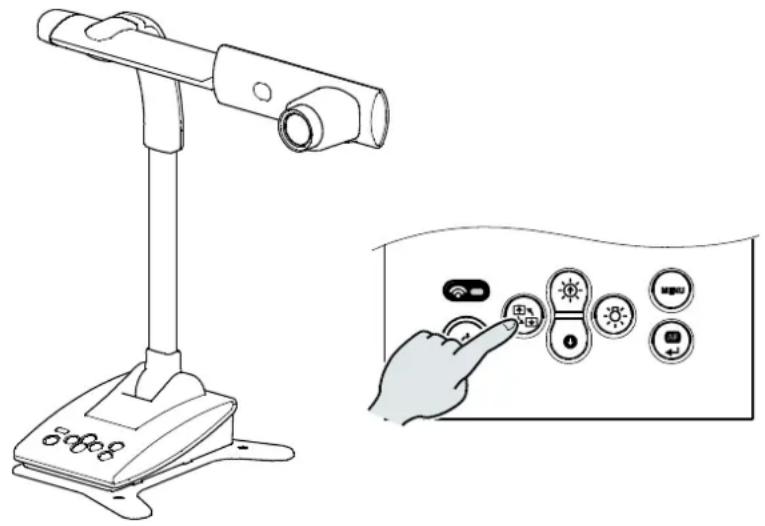

6-1 PRISE DE VUE AVANT OU ARRIÈRE En faisant tourner la tête de caméra, vous pouvez effectuer une prise de vue vers l'avant, l'arrière, le haut, le bas, la gauche et la droite. ※ Pour plus d'informations sur la gamme rotative de la tête de caméra, reportez-vous à P17 « PARTIES MOBILES DU TX-1 ». L'image s'affiche à l'envers en fonction du sens de la rotation. Dans ce cas, corrigez en appuyant sur le bouton « Rotation d'image » sur le panneau de commande.

6-2 À PROPOS DE LA PLAQUE DE BASE La plaque de base du TX-1 est amovible et peut être fixée dans les deux sens. La fixation de la plaque de base en orientant les pieds en direction de la tête de caméra permet d'éviter la chute du TX-1. Changez la position de la plaque de base en fonction du lieu d'installation ou du but de l'utilisation.

1．Retirez 4 vis en bas du TX-1 pour enlever la plaque de base. 2．Modifiez la position de la plaque de base et fixez-la solidement avec 4 vis. ※La plaque de base peut être fixée à un bureau ou un socle avec des vis (M4).40

En fixant l'objectif de fixation de microscope vendu séparément à un microscope, vous pouvez afficher l'image agrandie.

■PROCÉDURE ①Changez le réglage du TX-1. [ MENU ] ＞ [ Contrôle de la caméra ] ＞ [ Mode Microscope] ＞ [ ON ] ②Réglez le microscope. Placez l'objet que vous souhaitez afficher, comme une lame préparée, sur le microscope, puis regardez dans le microscope pour régler la netteté et la luminosité. ③Fixez l'objectif de fixation de microscope. Fixez la bague de guidage à la lentille de fixation du microscope et couvrez-en l'oculaire.

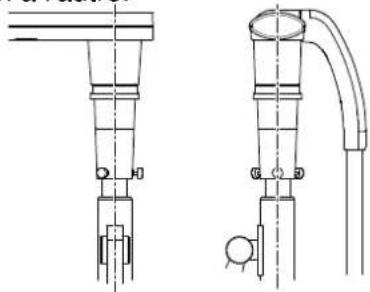

Faites correspondre les centres de la lentille de fixation du microscope et de l'oculaire, et utilisez les trois vis pour serrer de manière égale les objectifs l'un contre l'autre.

ATTENTION Si les vis sont vissées trop serrées, l'oculaire du microscope ou un tube peut être endommagé. Cela risque de laisser une trace sur le microscope là où les vis sont en contact. Protéger le microscope avec du ruban adhésif avant de fixer l'objectif de fixation du microscope empêche les dégâts dans une certaine mesure.41 ・Selon le type de l'oculaire, vous risquez de ne pas voir l'objet clairement même après avoir réglé le zoom. ・Nous vous recommandons d'utiliser un oculaire de type WF. Si vous n'utilisez un type WF, nous vous recommandons d'utiliser un oculaire de 10x ou moins. ・Vous pouvez utiliser l'objectif de fixation du microscope lorsque le diamètre externe de l'oculaire est de 20 à 28 mm. ・Utilisez la bague de guidage la plus fine pour l'objectif de fixation du microscope. Il existe deux types de bagues dans le paquet ; la plus épaisse n'est pas utilisée ici. ④Ajustez l'angle du microscope et du TX-1 pour les adapter l'un à l'autre.

⑤Réglez la luminosité. Réglez la luminosité avec le miroir ou la lumière sur le microscope. ⑥Réglez la plage d'affichage.

⑦Réglez la mise au point.

Changez le réglage du TX-1. [ MENU] ＞ [ Contrôle de la caméra] ＞ [ Mode Microscope] ＞ [OFF]42 6-4 PROCÉDURE DE MISE À JOUR DU MICROLOGICIEL Le micrologiciel du TX-1 est mis à jour de temps à autre. En mettant à jour le micrologiciel, vous serez en mesure d'utiliser de nouvelles fonctions. Téléchargez la dernière version du micrologiciel depuis le site officiel Elmo et mettez à jour le micrologiciel du TX-1 selon la procédure suivante. ※Vérifiez la version du micrologiciel du TX-1 avant de commencer la mise à jour du micrologiciel. Il n'y a pas besoin de mettre à jour le micrologiciel si le micrologiciel du TX-1 est à la dernière version. ●Éléments requis pour la mise à jour du micrologiciel ・TX-1 ・Ordinateur ・Le micrologiciel le plus récent (※1) ・Câble USB (pour connecter le TX-1 à l'ordinateur) ※１ Téléchargez le micrologiciel le plus récent sur le site Elmo officiel suivant et copiez le fichier « update.bin » sur votre ordinateur à l'avance. http://www.elmousa.com/TX-1 http://elmoeurope.com/en/html/download/02.php < Procédure de mise à jour > 1．Connectez le TX-1 à votre ordinateur via le câble USB fourni. 2．Pressez sur le bouton d'alimentation, le bouton de rotation d'image et le bouton d'éclairage DEL simultanément pendant environ 20 secondes jusqu'à ce que la DEL d'alimentation allumée en violet commence à clignoter entre le rouge et le bleu. 3． La procédure d'utilisation est affichée sur l'écran d'ordinateur après que la DEL d'alimentation commence à clignoter entre le rouge et le bleu. 4．La fenêtre de lecture automatique apparaît sur l'écran d'ordinateur. Ouvrez le dossier. ※Si la fenêtre de lecture automatique ne s'affiche pas, ouvrez manuellement le dossier. 5．Copiez « update.bin » dans le dossier que vous avez ouvert.

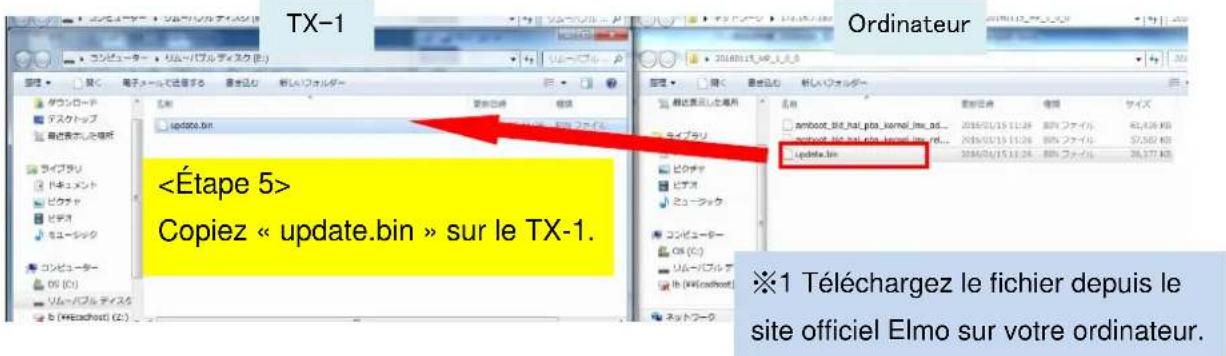

P.14 P.29 <Étape 5> Copiez « update.bin » sur le TX-1. ※1 Téléchargez le fichier depuis le site officiel Elmo sur votre ordinateur. Ordinateur TX-143 6．Débranchez le câble USB après que la copie est terminée. 7．Lorsque la DEL d'alimentation commence à clignoter rapidement entre le rouge et le bleu, la mise à jour du micrologiciel commence. ※La mise à jour prend plusieurs minutes. (Le TX-1 redémarre plusieurs fois pendant le processus de mise à jour.) 8．La mise à jour est terminée lorsque la DEL d'alimentation devient bleue. ※Vérifiez si le micrologiciel a été mis à jour à la dernière version en allant sur : « Informations » « Version ».

6-5 CHANGEMENT DE SSID ET DE CLÉ Il vous est recommandé de modifier votre SSID et la clé pour éviter que d'autres personnes utilisent votre connexion sans autorisation. Un SSID et une clé arbitraires peuvent être réglés à l'aide de l'outil de configuration. Le SSID et la clé modifiés peuvent être réinitialisés au réglage par défaut en utilisant « Tout réinitialiser » dans le menu à l'écran. [ MENU] ＞ [ Paramètres] ＞ [ Réinitialiser] ＞ [Paramètres réseau] Pour plus de détails sur la procédure d'initialisation et la procédure de changement du SSID et de la clé à l'aide de l'outil de configuration, reportez-vous au manuel d'instructions d'Image Mate 4.

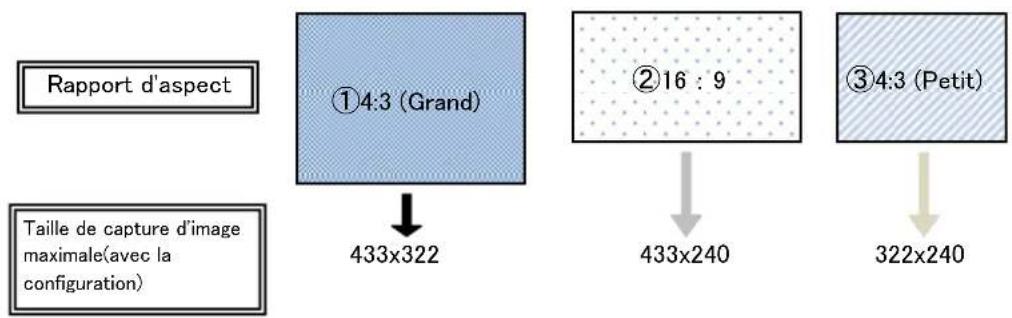

Le TX-1 peut capturer des images selon 3 angles de vue différents. Les documents de format A3 (rapport d'aspect 4:3 ①) peuvent être capturés. Les conditions de prise de vue sont les suivantes : pour plus de détails sur la façon de modifier la résolution, voir « Réglages du direct ». ◆Conditions de prise de vue des documents de format A3 (sans le zoom) Lors de l'affichage via WiFi ・Réglez la résolution sur XGA ou VGA. ※Les images capturées sont affichées au format 16:9 (②) lors de la sortie en 1080p ou 720p. Lors de l'affichage sur un moniteur via un câble ・Les documents de format A3 ne peuvent pas être capturés lorsque le TX-1 est connecté à un ordinateur via le câble HDMI. ・Les images capturées sont affichées au format 4:3 (Petit ③) lors de la sortie en 1080p ou 720p via WiFi.

②16：9 433x322 433x240 322x240 ①4:3 (Grand) P.37 ③4:3 (Petit) Rapport d'aspect Taille de capture d'image maximale(avec la configuration)45

Vérifiez les points suivants. Si une anomalie est détectée, consultez le revendeur auprès duquel vous avez acheté ce produit ou notre succursale/bureau le plus proche. Symptôme Cause possible/solution Aucune image ne s’affiche. ・Le câble n'est pas connecté correctement. ・L’adaptateur secteur est débranché de la prise de courant. ・L’adaptateur secteur est déconnecté de la prise d’alimentation de l’appareil. ・L'alimentation n'est pas activée. (Lumière bleue) ・Le zoom est réglé sur le côté TELE, affichant uniquement la partie blanche ou noire du document. ・Si vous mettez l’appareil sous tension immédiatement après l’avoir mis hors tension, l’appareil risque de ne pas démarrer. Attendez quelques secondes après avoir mis l’appareil hors tension, puis remettez-le sous tension. ・Une mauvaise destination de sortie (Auto/HDMI/RVB) est sélectionnée. Définissez la destination de sortie correcte. Utilisez un moniteur correct qui prend en charge le signal de sortie réglée. ・Rebranchez l'adaptateur secteur ou le câble d'alimentation. L’image ne peut pas être émise par la sortie RVB / HDMI ・Veuillez vérifier si le câble USB n’est pas branché. Lorsque l’image est sortie via un câble USB, elle ne peut pas être émise simultanément des bornes de sortie RVB / HDMI. Veuillez débrancher le câble USB et réessayer. L'image de sortie (résolution) change automatiquement. ・Lorsque le moniteur HDMI est connecté, l'image de sortie (résolution) est automatiquement modifiée en fonction des informations fournies par le moniteur connecté. Aucune image n'est affichée à partir de la clé USB. (lors de la connexion à un ordinateur) ・Image Mate 4 ne démarre pas correctement. Redémarrez Image Mate 4 et essayez de vous connecter à nouveau. L’image est floue. ・Le document (objet) est trop proche de l'objectif. Éloignez le document (objet) légèrement de l'objectif. ・COMMANDE DE LA CAMÉRA [DEUXIÈME NIVEAU] Il peut être difficile d’obtenir une bonne mise au point lorsque le mode AF est réglé sur « Synchronisation du zoom ». Essayez d'appuyer sur le bouton AF pour obtenir une bonne mise au point. L’image est trop sombre. ・L'intensité de l'éclairage est insuffisante. Appuyez sur le bouton [ ] sur le panneau de commande pour ajuster la luminosité. Ou appuyez sur le bouton [ ] pour allumer l’éclairage DEL.46 Symptôme Cause possible/solution L’image ne bouge pas. ・La fonction « Pause » est sélectionnée par Image Mate 4. Annulez l'état de pause pour reprendre le flux d'image en direct. L'image est rayée. ・ Il peut s'agir de franges d'interférence entre les points d'imprimés et les lignes de balayage TV ou les pixels CMOS. Une modification de la plage de prise de vue peut aider à résoudre le problème. ・ Des bandes verticales peuvent apparaître sur une image de projecteur LCD. Un réglage manuel de l'horloge sur le côté du projecteur peut aider à résoudre le problème. ・ L'image peut être déformée lors de la prise de vue d'un écran de contrôle lorsque le flux d'image en direct est affiché. Le flux vidéo UVC est à l'envers. ・ Vérifiez que le pilote graphique et d'autres pilotes de périphériques de votre ordinateur sont à la dernière version. Vous pouvez télécharger la toute dernière version des pilotes de périphériques à partir du site Internet officiel du fabricant de votre ordinateur. Une autre image que l'image de la caméra chevauche le flux vidéo UVC. ・ En fonction de votre logiciel, système d'exploitation ou état de connexion, d'autres images que l'image de la caméra peuvent être superposées sur l'image de la caméra. Ceci peut être résolu en reconnectant le TX-1 ou en redémarrant le logiciel. Aucun flux vidéo UVC n'est affiché. (Un message d’erreur s’affiche.) ・ Le logiciel peut le reconnaître comme erreur quand il faut du temps pour préparer la sortie d'image. Redémarrez le TX-1 et reconnectez-le à l'ordinateur. Ensuite, redémarrez le logiciel. Ne parvient pas émettre le flux vidéo UVC. ・ Déconnectez le câble USB et redémarrez le logiciel. Ensuite, rebranchez le câble USB. ・ Si l’anomalie persiste, contactez le fabricant de votre logiciel et vérifiez si le logiciel prend en charge le format MJPEG. Le flux vidéo UVC bloque parfois. ・ L'image affichée peut marquer une pause pendant un bref instant lorsque l'objet se déplace rapidement. Dans ce cas, le réglage manuel de la luminosité peut améliorer le problème.

À propos de la lumière (éclairage DEL) La luminosité de l'éclairage DEL diminue avec l'utilisation à long terme. Si sa luminosité a considérablement diminué, consultez le revendeur auprès duquel vous avez acheté ce produit ou notre plus proche succursale/bureau pour le remplacement (sous réserve de frais). À propos de l'utilisation à long terme de ce produit En raison de la durée de vie de ses pièces, si ce produit est utilisé pendant plus longtemps que la période de garantie, la performance et la qualité peuvent se détériorer. Dans ce cas, nous remplacerons les pièces (service soumis à facturation). Consultez le revendeur auprès duquel vous avez acheté ce produit ou notre plus proche succursale/bureau.47

Élément Caractéristiques Source d'alimentation CC 5 V (adaptateur secteur CA 100 ~ 240 V) Consommation d'énergie 7,0 W Dimensions extérieures 391,7 (L) x 230,0 (P) x 427,9 (H) mm (installé) 183,0 (L) x 230,0 (P) x 482,8 (H) mm (plié) Poids Environ 2,4 kg (corps principal seulement) Borne de sortie Connecteur entrée RVB Mini Dsub 15P, femelle x 1 Borne de sortie HDMI x 1 Borne de commande ext. Réceptacle Mini-B de périphérique USB (compatible 2.0) x 1

Élément Caractéristiques Objectif ｆ= 4,0 mm ～ 48,0 mm F3.2～F3.6 Taux de trame 30 fps Zone de prise de vue

Plage d'utilisation de mise au point TELE：200 mm ～ ∞ LARGE : 50 mm ～ ∞ Zoom optique 12x Zoom numérique 8x (max. 4x lorsque vous utilisez la sortie RVB) Mise au point Manuel (pression) / Synchronisation du zoom Élément de prise d'image 1/2,8” CMOS 3,4 mil pixels Nombre de pixels H : 2 144 / V : 1 588 Pixels effectifs H : 1 920 / V : 1 440 Signal de synchronisation Interne Résolution HDMI 1080i Horizontale : 800 lignes TV ou plus Verticale : 800 lignes TV ou plus

Max. Min. 1080i 433,1 mm 240,1 mm 46,9 mm 26,4 mm XGA 433,1 mm 322,5 mm 46,9 mm 35,2 mm48 Élément Caractéristiques Sortie analogique RVB Sortie analogique RVB de 0,7 V(p-p) 75 Ω non équilibré Signal de synchronisation XGA ：polarité négative XGA：1 024 × 768 ＠ 60 Hz Fréquence horizontale : 48,363 kHz Fréquence verticale : 60,004 Hz Sortie HDMI Sortie d'image 1080i 720p Balance des blancs Auto / Lumière naturelle / Lumière fluorescente / Lumière Incandescente ※1 Réglage de la luminosité Auto (avec réglage de niveau) / Manuel Mode image Document / Noir et blanc / Photo Correction du scintillement 60 Hz / 50 Hz WiFi 2,4 GHz IEEE802.11 b/g/n ※1 Le mode de balance des blancs peut être réglé à l'aide de l'outil de configuration. Reportez-vous au manuel d'instructions d'Image Mate 4 pour plus de détails.

Élément Caractéristiques Lumière d'éclairage DEL blanche P.3449

8-4 MARQUES ET LICENCES

、Image Mate sont des marques déposées de la société ELMO Co., Ltd. HDMI、le logo et l'interface High-Definition Multimedia sont des marques déposées ou des marques commerciales de HDMI Licensing LLC. Wi-Fi est une marque commerciale ou une marque déposée de Wi-Fi Alliance. Tous les autres noms de société/produits mentionnés dans ce manuel sont des marques commerciales ou des marques déposées de leurs sociétés respectives. Ce produit est commercialisé sous licence AVC Visual Patent Portfolio License (AVC Video) pour l’utilisation personnelle et non commerciale d’un consommateur dans le but de (i) lire une vidéo AVC qui a été enregistrée par un consommateur dans le cadre d’une activité personnelle et non commerciale et/ou, (ii) lire une vidéo AVC qui a été obtenue à partir d'un fournisseur vidéo sous licence MPEG-LA, LLC. Des renseignements supplémentaires, y compris ceux relatifs aux usages promotionnels et commerciaux peuvent être obtenus auprès de MPEG-LA, LLC.

Pour plus de détails sur les spécifications et le manuel d'instructions du produit, consultez le site officiel suivant. http://www.elmousa.com/TX-1 http://elmoeurope.com/en/html/download/02.php 6X1VLAA07 R1-Xxx ATTENTION - À moins que le produit ne soit utilisé pour un usage personnel, il est strictement interdit par la loi sur les droits d'auteur d'enregistrer des diaporamas, des livres et des photos sans l'accord préalable du titulaire des droits d'auteur. - Ce produit est conçu pour être utilisé dans un environnement industriel. S'il est utilisé dans une zone résidentielle ou dans une zone adjacente à celle-ci, des interférences nuisibles à la réception de signal radio ou de télévision peuvent se produire. - Pièces de rechange Les pièces de rechange sont les éléments qui sont nécessaires pour maintenir la fonctionnalité du produit. Le délai de conservation de ces pièces de rechange est de 8 ans après l'arrêt du produit, ce qui équivaut à la période de réparation que nous acceptons. - Toute image obtenue par ce produit et pouvant être identifiée est considérée comme information privée. Soyez prévenu que la personne qui fait usage de ces images est responsable de la divulgation de ces images.
