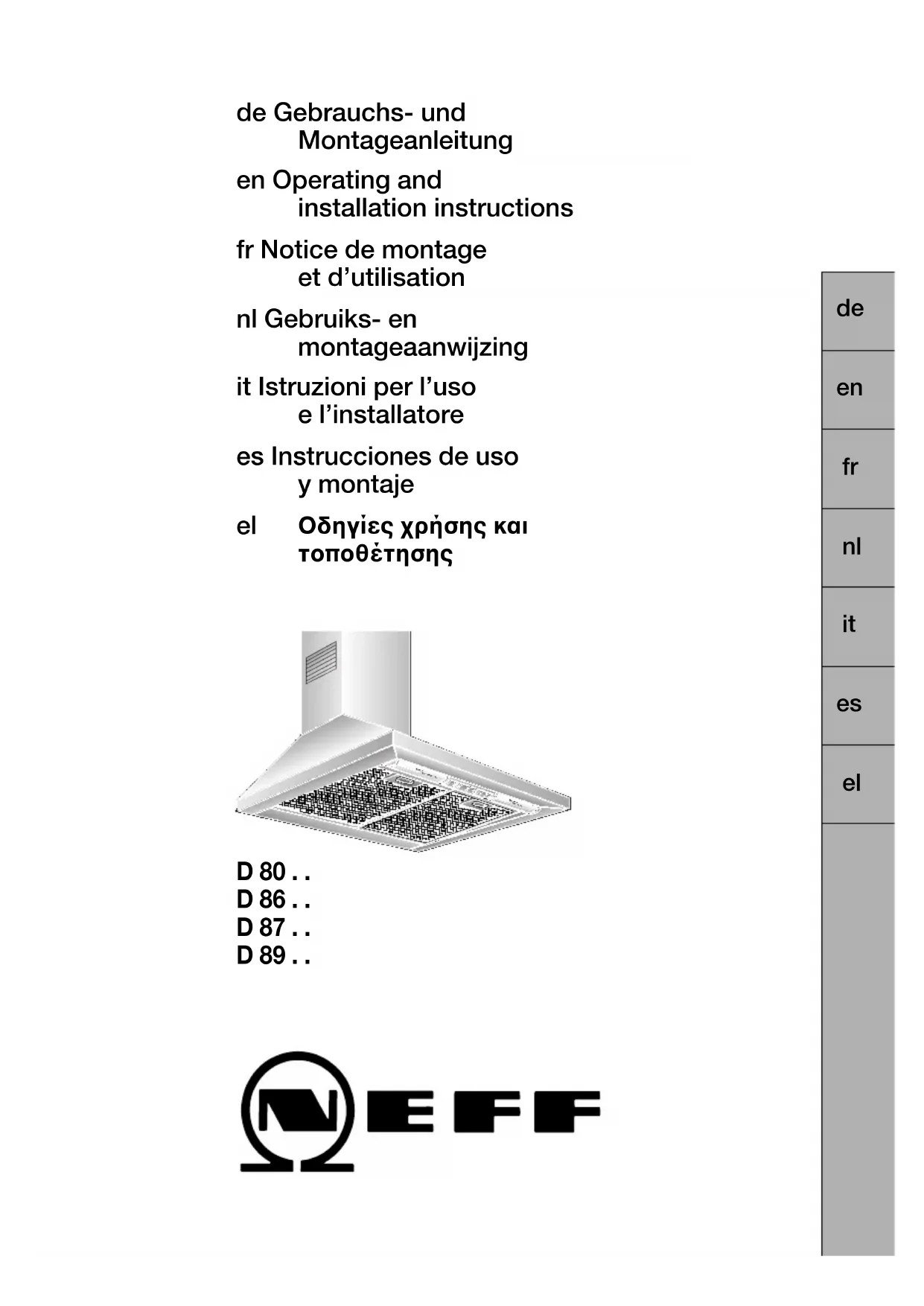

MODE D'EMPLOI D8612 NEFF

of the fixing bracket with 2 short screws.25 Description de l'appareil Modes de fonctionnement Air évacué à l'extérieur: ❑ Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre à graisse avant de regagner l'atmosphère extérieure. ❑ Ce filtre retient les particules grasses solides en suspension dans les buées de cuisson. ❑ Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuis- son disparaissent.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion. Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars). Mode d’emploi Modes de fonctionnement On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les por- tes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion. En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion. La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Remarque: lors de l'évaluation de la situati- on, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utili- sez des appareils de cuisson (table de cuis- son et cuisinière à gaz). Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction. Air recyclé: ❑ La hotte doit, dans ce cas, être équipée d'un filtre au charbon actif (voir le filtre et son entretien). Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé. Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation. ❑ Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre à graisse et celui à charbon actif avant de revenir dans la cuisine. ❑ Le filtre à graisse retient les particules solides en suspension dans les buées de cuisson. ❑ Le filtre à charbon actif retient les substances odoriférantes. Si vous n'incorporez aucun filtre au charbon actif, impossible de retenir les odeurs présentes dans les buées de cuisson. Eclairage Commutateur Lumière/ Ventilateur Grille du filtre Capot de cheminée26 Dérangements Si vous avez des questions à poser ou encas de dérangement, appelez s.v.p. le service après-vente. (Voir la liste des agences du service après-vente).Lors de votre appel, veuillez mentionner lesnuméros suivants: N° E FD Inscrivez les numéros correspondants devotre hotte dans le cadre ci-dessus. Cesnuméros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée. Avant la première utilisation Remarques importantes:❑ La présente notice d'emploi vaut pourplusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votreappareil.❑ Cette hotte aspirante est conforme aux dispositions de sécurité applicables.Les réparations ne doivent être effectuées que par un spécialiste.Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur. Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours setrouver dessus. L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide(charbon, bois, etc.) n'est autorisée qu'àcertaines conditions (voir la notice de montage).Tables de cuisson au gaz / Cuisinières à gaz Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez devous brûler en touchant la surface du corpsde la hotte, ou d'endommager carrémentcette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz,faites simultanément marcher la hotte à lapuissance d'aspiration maximale si vousavez allumé trois foyers ou plus.❑ Lisez attentivement la présente noticed'emploi avant d'utiliser votre appareilpour la première fois. Elle contient desinformations importantes non seulementpour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil.❑ Rangez la présente notice de montageet d'emploi soigneusement pour pouvoirla remettre à un futur propriétaire de l'appareil. Si l'appareil est endommagé, sa mise en service est proscrite. Le branchement et la mise en service ne doivent être effectués que par un spécialiste. Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier sonremplacement au fabricant ou à son serviceaprès-vente, ou encore à une personne possédant des qualifications identiques, pouréviter de créer des risques. Eliminez les matériaux d'emballage conformément à la réglementation (voir lanotice de montage). Cette hotte aspirante n'est destinée à ser- vir que pour couvrir les besoins d'un ménage. Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille. Remplacez immédiatement les ampoules défectueuses pour empêcher unesurcharge des ampoules restantes. N'utilisez jamais la hotte aspirante sans filtre à graisse. Les graisses ou huiles surchauffées peu- vent s'enflammer facilement.Par conséquent, surveillez toujours les plats(frites par ex.) qui se préparent à l'aide dematières grasses ou d'huiles. Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le ! filtre à graisse et d'y mettre le feu.27 Utilisation de la hotte aspirante La méthode la plus efficace pour supprimer les buées de cuisson consiste à: ❑ Enclencher la hotte aspirante en début de cuisson. ❑ Eteindre la hotte aspirante quelques seulement minutes après la fin de la cuisson. Réglage du ventilateur sur la vitesse désirée: ❑ Appuyez sur la touche correspondante. Eclairage: ❑ Vous pouvez utiliser l'éclairage à tout moment, même quand le ventilateur est éteint. Eclairage Arrêt/Marche Puissance d’aspiration Filtre et entretien Filtres à graisse: Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson. Ces nattes filtrantes sont en métal incombustible. Attention: Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte. Important: Prévenez tout risque d'incendie en nettoyant à temps les filtres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage. Nettoyage des filtres à graisse en métal: ❑ En service normal (1 à 2 heures par jour), il faudra nettoyer les filtres à graisse métalliques 1 fois par mois. ❑ Ces filtres sont nettoyables au lave- vaisselle. Ils peuvent changer légèrement de couleur au lavage. ❑ Le filtre doit reposer non serré dans le lave-vaisselle. Il ne doit pas être coincé. Important: Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement saturés en matière grasse. ❑ Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle. N'utilisez pas de détergents aggressifs, contenant un acide ou une base. Ensuite, brossez les filtres, rincez-les bien puis laissez-les goutter.28

3. Incorporez les filtres à graisse (voir la

section intitulée "Retrait et mise en place des filtres à graisse métalliques"). Démontage: Le démontage a lieu dans l'ordre chronologique inverse. Changement des filtres à charbon actif: ❑ Hotte fonctionnant normalement (1 à 2 heures par jour), il faudra changer les filtres à charbon actif environ 1 fois par an. ❑ Les filtres à charbon actif sont en vente dans le commerce spécialisé (voir les accessoires en option). ❑ N'utilisez que des filtres d'origine. Vous garantissez ainsi un fonctionne- ment optimal à la hotte. Elimination des filtres à charbon actif usés: ❑ Les filtres à charbon actif ne contiennent pas de substances nocives. Vous pouvez par ex. les jeter à la poubelle des déchets résiduels.

1. Retirez d'abord les filtres à graisse (voir

la section intitulée "Retrait et mise en place des filtres à graisse en métal).

2. Des côtés droit et gauche du moteur de

ventilateur, installez un filtre à charbon actif puis tournez-le jusqu'à ce qu'il encrante à fond. Filtre et entretien

2. Nettoyer les filtres à graisse.

3. Une fois nettoyés, remettez les filtres à

graisse en place. Filtre à charbon actif: Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air. Attention: Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte. Important: Un changement à temps des filtres à charbon actif prévient le risque d'incendie. Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un rôti. Retrait et mise en place des filtres à graisse en métal:

1. Poussez dans le sens de la flèche le

cran situé contre chaque filtre à graisse puis abaissez les filtres. Ce faisant, passez l'autre main sous les filtres à graisse.29 Nettoyage et entretien Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débran- chant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible. Ne nettoyez pas la hotte aspirante à l'aide d'éponges à dos récurant. N'utilisez pas non plus de produits de nettoyage contenant du sable, de la soude, de l'acide ou du chlorure. ❑ Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres. ❑ Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide. ❑ Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte. ❑ Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître. Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme nue. Ne nettoyez les touches de commande qu'avec de l'eau additionnée d'un peu de produit à vaisselle. Utilisez un chiffon doux et humide. N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande. Surfaces en acier inox: ❑ Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer. ❑ Frottez toujours l'acier inox dans le sens de son polissage. ❑ Nous recommandons notre détergent pour acier inoxydable, n° de réf. 461731. Adresse où passer commande : voir le manuel du SAV. Surfaces en aluminium et en plastique: ❑ N'utilisez pas de chiffons secs. ❑ Utilisez un produit pour vitres mais non aggressif. ❑ N'utilisez pas de détergents aggressifs, contenant un acide ou une base. Respectez les conditions de garantie figurant dans le cahier de service joint. Changement du tube au néon

1. Avant tout nettoyage et entretien, mettez

d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

2. Démontez les filtres à graisse (voir la

section intitulée "Filtre et entretien").

3. Par le haut, décrantez le cache

d'éclairage hors du bandeau lumineux.

4. Remplacez l'ampoule défectueuse

(utilisez des ampoules de 40 watts max. en vente habituelle dans le commerce, douille E14).

5. Remettez le cache de l'éclairage en

6. Remontez les filtres à graisse.

7. Pour remettre la hotte sous tension,

rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur.30 Remarques importantes Notice de montage: Remarques supplémentaires concernant les cuisinières à gaz: Lors du montage de foyers gaz, veuillez respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Règles technique TRGI régissant l'installation du gaz). Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz. La hotte aspirante ne pourra cotoyer que sur un côté un meuble haut ou une paroi haute. Ecart minimum: 50 mm. Ecart minimum, en présence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1. Les anciens appareils ne sont pas des déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable. Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles. Cette hotte peut évacuer l'air à l'extérieur ou le recycler. Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson. L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 550 mm, voir fig. 1. Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz. Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.31 Avant le montage Evacuation de l'air à l'extérieur L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux. Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment). Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumula- tion) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion. Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars). On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion. En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion. La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz). Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction. Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique.32 Avant le montage ❑ Les conduits plats doivent avoir une section intérieure équivalente au diamètre intérieur des conduits ronds. Les conduits ne doivent comporter aucun coude prononcé. Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que: ❑ Le conduit d'évacuation soit court et lisse. ❑ Il ait le moins possible de coudes. ❑ Il ait le plus fort diamètre et que les coudes soient les plus arrondis possibles. L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration. Si des réclamations résultent de la conception et de la pose de la conduite, le fabricant de la hotte aspirante décline toute garantie. ❑ Si les conduits ont des diamètres différents: utilisez du ruban adhésif à étancher. ❑ Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant. Conduits de section ronde Diamètre intérieur Conduits plats Section intérieur

Manchon à air l 150 mm Fixez le conduit d'évacuation directement sur l'orifice. Fixez le manchon réducteur (livré d'origine ou en vente dans le commerce spécialisé) contre le manchon à air. Montez le tuyau d'évacuation contre le réducteur. Manchon à air l 120 mm Fixez le conduit d'évacuation directement sur l'orifice. ❑ Clipsez le volet anti-refoulement dans le manchon. Les deux volets doivent se laisser déplacer vers le haut sans résister, avec un léger amorti. Si la hotte évacue l’air à l’extérieur, incorporer un volet anti-refoulement s’il n’y en a pas déjà un dans le conduit d’éva- cuation ou dans le conduit d’évacuation ou dans la ventouse télescopique. Si l’appareil a été fourni sans volet anti- refoulement, vous pouvez vous le procurer dans le commerce spécialisé. Montage du volet anti-refoulement: Fixez le manchon réducteur (livré d'origine ou en vente dans le commerce spécialisé) contre le manchon à air. Montez le tuyau d'évacuation contre le réducteur.Avant le montage Mode Air recyclé ❑ Avec filtre à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte. Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialisé. Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation. Préparation du mur ❑ Le mur doit être bien plat et vertical. ❑ Utilisez des chevilles pour assurer une retenue ferme. Sous réserve de modifications constructives dans l’intérêt du progrès technique. Poids en kg: Air évacue Air recyclé 12,5060 cm 070 cm 13,5 13,0 14,0 090 cm 13,9 14,9 100 cm 14,8 15,8 120 cm 16,0 17,5 Branchement électrique La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementaire- ment posée. Installer cette prise autant que possible directement derrière le capotage de la hotte.

La prise à contacts de terre doit être raccordée à son propre circuit.

Si, après le montage de la hotte aspirante, la prise à contacts de terre n'est plus accessible, il faudra installer un dispositif de coupure, comme s'il s'agissait d'un branchement définitif. Si le cordon doit être raccordé définitivement au secteur: Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité. Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs. Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques. Caractéristiques électriques: Vous les trouverez après avoir retiré le cadre pour filtre, sur la plaque signalétique, à l’intérieur de l’appareil. Toujours mettre l'appareil hors tension avant d'effectuer des réparations. Longueur du cordon de branchement: 1,30 m. Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.

Encastrement Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.

1. Retirez les filtres à graisse (voir le mode

d'emploi de la hotte).

2. Sur le mur, tracez une ligne médiane

allant du plafond jusqu'au bord inférieur de la hotte aspirante.

3. A l'aide du gabarit, marquez les

positions des vis sur le mur. Respecter l'écart minimum entre les foyers et la hotte aspirante: 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représente le bord inférieur de la hotte aspirante.

4. Percez 5 trous de fixation pour la hotte

aspirante et 4 trous pour les cornières qui retiendront les capots de cheminée. Ces trous font 8 mm de diamètre. Enfoncez les chevilles à ras du mur. Remarque: rappellez-vous que vous aurez peut-être des accessoires spéciaux à monter.

5. Vissez en bas et en haut les 2 cornières

qui retiendront les capots de cheminée.

6. La vis médiane (sans rondelle

intercalaire) sert d'accessoire pour fixer la hotte; la visser jusqu'à 5 mm env.

7. Accrocher la hotte aspirante par la vis.

08. Visser les 4 vis restantes avec leurs

rondelles. Avant de visser ces 4 vis à fond, ajuster la hotte aspirante en position.

09. Raccorder la hotte aux tuyaux.

10. Effectuer le branchement électrique de

13. Poser le capot inférieur de cheminée

sur la hotte aspirante puis, à l'aide de 2 vis longues, le fixer par le bas contre la hotte aspirante. Evitez de rayer les capots en inox au moment de les monter. Utilisez par ex. le gabarit de montage pour protéger les arêtes du capot inférieur de cheminée. Ensuite, à l'aide de 2 vis courtes, visser latéralement le capot de cheminée contre la cornière de retenue. Avant de visser les 2 vis à fond, alignez bien les capots entre eux et par rapport à la hotte.

14. Remettez les filtres à graisse en place

(voir le mode d'emploi de la hotte).

❑ Retirez la pellicule de plastique protégeant les deux capots en inox. Evitez d'endommager les surfaces fragiles.

12. A l'aide de 2 vis courtes, visser le capot
