MODE D'EMPLOI The Phantom 1600 BeamZ

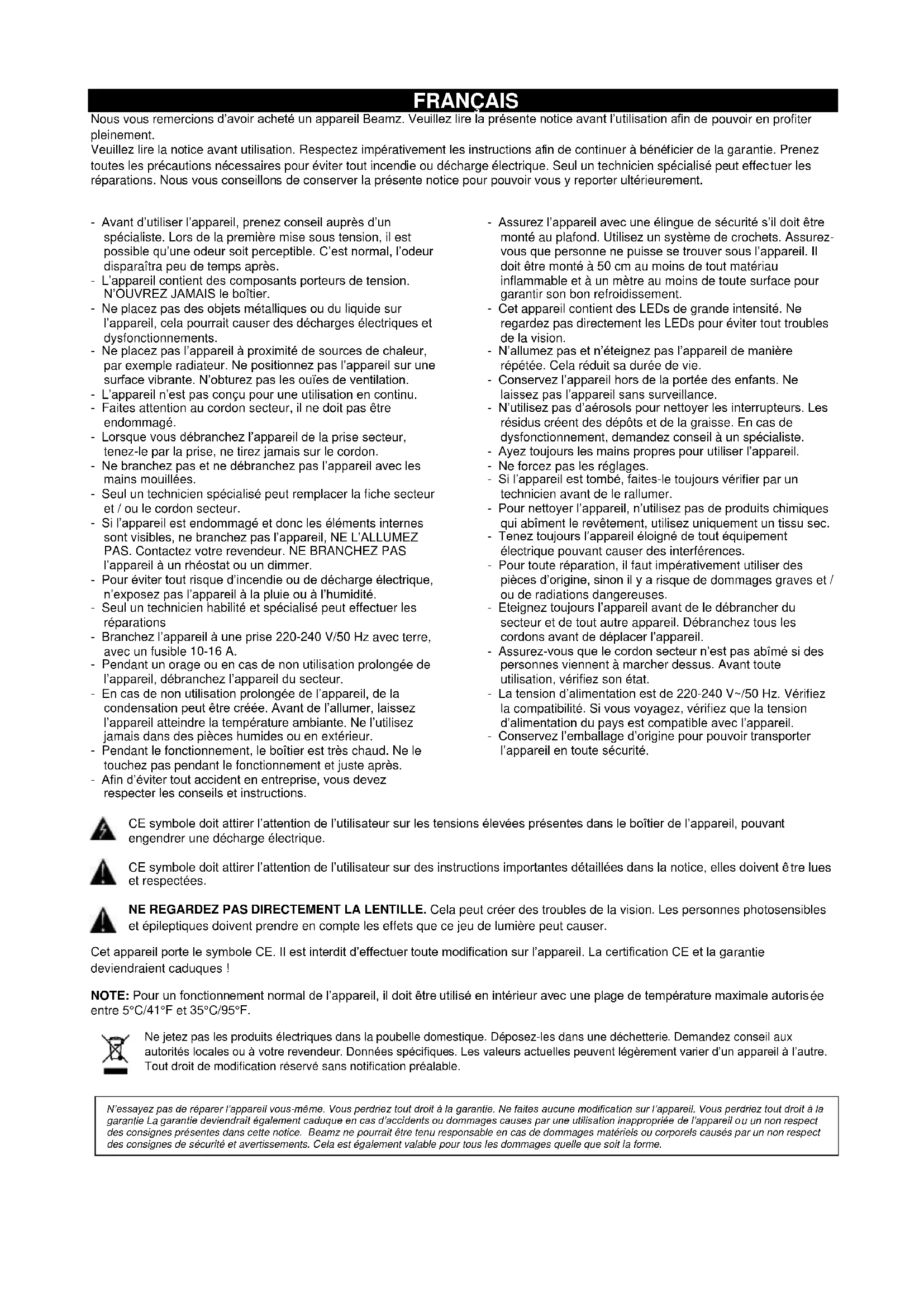

ATENCIÓN: Se recomienda encarecidamente que la limpieza interna sea llevada a cabo por trabajador cualificado!FRANÇAIS Nous vous remercions d’avoir acheté un appareil Beamz. Veuillez lire la présente notice avant l’utilisation afin de pouvoir en profiter pleinement. Veuillez lire la notice avant utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement. - Avant d’utiliser l’appareil, prenez conseil auprès d’un spécialiste. Lors de la première mise sous tension, il est possible qu’une odeur soit perceptible. C’est normal, l’odeur disparaîtra peu de temps après. - L’appareil contient des composants porteurs de tension. N’OUVREZ JAMAIS le boîtier. - Ne placez pas des objets métalliques ou du liquide sur l’appareil, cela pourrait causer des décharges électriques et dysfonctionnements. - Ne placez pas l’appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l’appareil sur une surface vibrante. N’obturez pas les ouïes de ventilation. - L’appareil n’est pas conçu pour une utilisation en continu. - Faites attention au cordon secteur, il ne doit pas être endommagé. - Lorsque vous débranchez l’appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon. - Ne branchez pas et ne débranchez pas l’appareil avec les mains mouillées. - Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur. - Si l’appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l’appareil, NE L’ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l’appareil à un rhéostat ou un dimmer. - Pour éviter tout risque d’incendie ou de décharge électrique, n’exposez pas l’appareil à la pluie ou à l’humidité. - Seul un technicien habilité et spécialisé peut effectuer les réparations - Branchez l’appareil à une prise 220-240 V/50 Hz avec terre, avec un fusible 10-16 A. - Pendant un orage ou en cas de non utilisation prolongée de l’appareil, débranchez l’appareil du secteur. - En cas de non utilisation prolongée de l’appareil, de la condensation peut être créée. Avant de l’allumer, laissez l’appareil atteindre la température ambiante. Ne l’utilisez jamais dans des pièces humides ou en extérieur. - Pendant le fonctionnement, le boîtier est très chaud. Ne le touchez pas pendant le fonctionnement et juste après. - Afin d’éviter tout accident en entreprise, vous devez respecter les conseils et instructions. - Assurez l’appareil avec une élingue de sécurité s’il doit être monté au plafond. Utilisez un système de crochets. Assurez- vous que personne ne puisse se trouver sous l’appareil. Il doit être monté à 50 cm au moins de tout matériau inflammable et à un mètre au moins de toute surface pour garantir son bon refroidissement. - Cet appareil contient des LEDs de grande intensité. Ne regardez pas directement les LEDs pour éviter tout troubles de la vision. - N’allumez pas et n’éteignez pas l’appareil de manière répétée. Cela réduit sa durée de vie. - Conservez l’appareil hors de la portée des enfants. Ne laissez pas l’appareil sans surveillance. - N’utilisez pas d’aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste. - Ayez toujours les mains propres pour utiliser l’appareil. - Ne forcez pas les réglages. - Si l’appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer. - Pour nettoyer l’appareil, n’utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec. - Tenez toujours l’appareil éloigné de tout équipement électrique pouvant causer des interférences. - Pour toute réparation, il faut impérativement utiliser des pièces d’origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses. - Eteignez toujours l’appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l’appareil. - Assurez-vous que le cordon secteur n’est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état. - La tension d’alimentation est de 220-240 V~/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d’alimentation du pays est compatible avec l’appareil. - Conservez l’emballage d’origine pour pouvoir transporter l’appareil en toute sécurité. CE symbole doit attirer l’attention de l’utilisateur sur les tensions élevées présentes dans le boîtier de l’appareil, pouvant engendrer une décharge électrique. CE symbole doit attirer l’attention de l’utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées. NE REGARDEZ PAS DIRECTEMENT LA LENTILLE. Cela peut créer des troubles de la vision. Les personnes photosensibles et épileptiques doivent prendre en compte les effets que ce jeu de lumière peut causer. Cet appareil porte le symbole CE. Il est interdit d’effectuer toute modification sur l’appareil. La certification CE et la garantie deviendraient caduques ! NOTE: Pour un fonctionnement normal de l’appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F. Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une déchetterie. Demandez conseil aux autorités locales ou à votre revendeur. Données spécifiques. Les valeurs actuelles peuvent légèrement varier d’un appareil à l’autre. Tout droit de modification réservé sans notification préalable.

N’essayez pas de réparer l’appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l’appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d’accidents ou dommages causes par une utilisation inappropriée de l’appareil ou un non respect des consignes présentes dans cette notice. Beamz ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.SECURITE LASER La lumière des lasers est différente de toute autre source de lumière qui vous est familière. La lumière générée par cet appareil peut causer des dommages oculaires si l’appareil n’est pas correctement installé et utilisé. La lumière d’un laser est des milliers de fois plus concentrée que la lumière produite par toute autre source. Cette concentration de puissance peut causer de manière instantanée des blessures des yeux en brûlant la rétine. Si vous ne pouvez pas sentir la “chaleur“ d’un faisceau laser, il peut cependant causer des blessures ou aveugler le public. Même de petites qualités de lumière laser sont potentiellement dangereuses à de grandes distances. Les blessures causées par des lasers peuvent survenir plus vite qu’un simple clignement des yeux. Il est faux de croire qu'un rayon individuel venant d'une centaine de rayons laser, n’est pas dangereux pour les yeux. Il est faux de croire que regarder un faisceau mobile n'est pas dangereux. Dans les réglementations en vigueur sur la sécurité des lasers, il est interdit de diriger les lasers de classe 3B/4 dans des zones où des personnes peuvent être exposées, par exemple sur une piste de danse. Attention : Ne pointez pas de faisceau laser vers les hommes ou animaux.Ne regardez pas dans l’ouverture du laser ou les rayons laser, cela peut causer des blessures instantanées ou une cécité si la lumière laser touche directement les yeux. Ne pointez pas les faisceaux laser dans des zones où des personnes peuvent être exposées. Installez le laser de telle sorte que les faisceaux se déplacent au-dessus du public. Voir point spécifique dans la notice. Testez toujours le laser avant l'utilisation et hors de présence du public. Ne pointez pas les faisceaux laser vers des surfaces réfléchissantes telles que fenêtres, miroirs, pièces métalliques. Même des réflexions de faisceau laser sont dangereuses. Ne pointez pas de faisceau laser vers un avion, c’est illégal et passible de sanctions. L'utilisation des réglages ou les performances autres que ceux définis dans la notice peuvent engendrer une exposition dangereuse aux rayonnements. N’exposez pas l’ouverture du laser à des produits chimiques de nettoyage. Le fonctionnement du laser n'est autorisé que si le show est contrôlé par un technicien formé, compétent et connaissant les réglementations. N’utilisez pas le laser si le boîtier est endommagé ou ouvert ou si l’optique semble endommagée. Ne laissez pas l’appareil fonctionner sans surveillance. Utilisez toujours des élingues adaptées lorsque l’appareil est suspendu La législation sur l’utilisation de lasers de loisirs varie selon les pays. L’utilisateur est responsable vis à vis des réglementations en vigueur dans le pays d’utilisation. Cet appareil contient des composants laser de grande puissance et des éléments émettant des rayonnements. Donc, N'OUVREZ PAS le boîtier, CELA PEUT ETRE FATAL. Cela peut également causer une cécité, des brûlures de la peau et des incendies. Les blessures causées par des lasers peuvent survenir plus vite qu’un simple clignement des yeux. Vous trouverez d’autres réglementations et programmes de sécurité sur l’utilisation des lasers sur le site www.Laserinstitute.org dans la réglementation ANSI Z136.1 Standard “For Safe Use of Lasers”. De nombreux gouvernements, agences, organismes militaires ou autres imposent que les lasers soient utilisés selon les directives de l’ANSI Z136.1.Vous pouvez obtenir le guide d’utilisation des lasers “Laser Display guidance“ via l’International Laser Display Association, www.laserist.org.

Attention! L'utilisation en France est autorisée à l'utilisateur professionnel et non le consommateur. Consultez decret: www.legifrance.gouv.fr Pour des questions de sécurité, la législation française interdit l'utilisation de lasers de classe supérieure à 2 en dehors d'une liste d'usages spécifiques autorisés (une nouvelle réglementation à partir du 1er juillet 2013).

Lisez impérativement les avertissements suivants sur la sécurité des lasers et les caractéristiques techniques.INSTALLATION

Cet appareil est prévu pour être suspendu. Pour des raisons évidentes de sécurité, il faut utiliser, pour un montage correct, une élingue de sécurité et un crochet. N’hésitez pas à contacter votre revendeur pour acquérir les différents accessoires de montage indispensables. La législation internationale en matière de lasers, exige que les lasers soient utilisés avec une distance minimale de 3 mètres entre le sol et le faisceau laser le plus bas. Voir dessin ci-dessous. De plus, une séparation horizontale de 2,5 m est nécessaires entre le faisceau laser et le public ou tout autre espace public.

L’installation de l’appareil doit être pensée et réalisée de telle sorte que le support de fixation puisse supporter 10 fois le poids de l’appareil pendant une heure sans aucune déformation. Utilisez toujours l'étrier livré pour suspendre l'appareil. L'appareil doit être soutenu par un étrier de montage (non livré) en plus de l'étrier livré. L’installation doit toujours être assurée par un second système de fixation, par exemple un filet ou une élingue. Ce second système doit être conçu de telle sorte que aucun élément de l’installation ne puisse tomber si la fixation principale venait à rompre. Assurez-vous que la zone sous l’emplacement de montage ne puisse pas accueillir de public pendant le montage, le démontage et l’utilisation. Le responsable du fonctionnement doit faire approuver par un expert les conditions d’installation et d’utilisation de l’appareil avant la première mise en service et après tout changement. Le responsable du fonctionnement doit faire approuver par un expert les conditions d’installation et d’utilisation de l’appareil, une fois par an. L’appareil doit être installé de telle sorte que personne ne puisse l’atteindre, passer dessous ou être assis.

ATTENTION : Lors de l’installation, tenez compte des normes nationales respectives ! Seuls des revendeurs et installateurs habilités peuvent procéder à l’installation. ATTENTION : Lorsque vous installez l’appareil, assurez-vous qu’il n’y a aucun matériau fortement inflammable (décorations par exemple) à 5 mètres au moins de l’appareil.

ATTENTION : Une utilisation des commandes, réglages ou une gestion des procédures autres que celles décrites ici peuvent engendrer une exposition dangereuse aux rayons.DEBALLAGE ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l’appareil doit être retourné, faites-le dans l’emballage d’origine. Si l’appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l’allumez pas immédiatement. De la condensation peut survenir. Laissez l’appareil éteint le temps qu’il atteigne la température ambiante. ALIMENTATION Vous trouvez sur l’étiquette à l’arrière de l’appareil, le type d’alimentation à utiliser. Vérifiez que la tension d’alimentation corresponde à celle mentionnée. Toute autre alimentation peut endommager l’appareil. Reliez l’appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d’alimentation réglable. Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurezvous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie.

AFFICHAGE Le panneau de commande vous permet d’effectuer différents réglages : réglage de l’adresse de démarrage, gestion d’un programme pré-programmé, lancer un Reset. Le menu principal est accessible en appuyant sur la touche Return, vous pouvez naviguer dans le sous-menu avec la touche Up ou Down. Appuyez sur la touche Enter pour choisir le menu souhaité. Vous pouvez modifier la sélection en appuyant sur la touche Up ou Down. Confirmez la sélection en appuyant sur la touche Enter. Vous pouvez quitter un mode en appuyant sur la touche Return. Les fonctions fournies sont décrits plus loin dans ce manuel. Remarque : Lorsque vous allumez le laser pour la première fois, il faut quelques secondes pour que le show intégré soit automatiquement chargé. BRANCHEMENT DMX-512 Si vous utilisez un contrôleur DMX classique, vous pouvez relier la sortie DMX du contrôleur directement à l’entrée DMX du premier appareil dans une chaîne DMX. Reliez toujours la sortie d’un appareil à l’entrée de l’appareil suivant jusqu’à ce que tous les appareils soient reliés.

Connecteurs DMX XLR 5 pôles Certains fabricants utilisent des cordons de transmission DMX-512 5 pôles pour la transmission des données à la place de cordons 3 pôles. Des appareils avec connexion DMX 5 pôles peuvent être utilisés dans une ligne DMX 3 pôles. Si vous utilisez des câbles de données 5 pôles dans une ligne 3 pôles, vous devez utiliser un adaptateur. Le tableau ci-dessous présente la modification du câble. Conversion XLR 3 pôles en XLR 5 pôles Conducteur XLR 3 P femelle (Out) XLR 5 pôles mâle (In) Terre / blindage Pin 1 Pin 1 Data - (- signal) Pin 2 Pin 2 Data + (+ signal) Pin 3 Pin 3 Non utilisé

Pin 4 - ne pas utiliser Non utilisé

Pin - ne pas utiliser

Sur le dernier appareil, le cordon DMX doit être terminé par un bouchon. Soudez une résistance 120 ohms entre signal (-) et signal (+) sur une prise XLR 3 pôles et branchez-la à la sortie DMX du dernier appareil de la chaîne.PROTECTION FAISCEAU LASER UNIQUE Pour des raisons de sécurité, vous pouvez activer la protection One Beam et la désactiver via l'affichage. Si la fonction est activée (ON), les faisceaux uniques à très haute précision sont supprimés. Pour désactiver la fonction, commutez sur OFF. Cette fonction ne doit être désactivée que par un utilisateur habilité, une fois toutes les consignes de sécurité vérifiées et respectées! GESTION ILDA Ce laser peut être géré par tout PC doté d'un logiciel compatible ILDA + hardware. Dès que l'entrée ILDA du laser est branchée à un contrôleur compatible ILDA, l'appareil commute automatiquement sur le mode ILDA. A partir de ce moment, le laser est entièrement géré par le logiciel ILDA : les possibilités du logiciel ILDA définissent ce que vous pouvez faire ou pas. Le logiciel et le Hardware ILDA sont disponibles chez plusieurs fournisseurs : les choix possibles sont : - logiciel PANGOLIN (www.pangolin.com) - autres fabricants, en fonction de vos préférences et possibilités financières, pouvant s'adapter à vos besoins.

2. LED d'émission de faisceau laser

3. Interface ILDA DB25

4. Affichage panneau de commande

5. Réglage luminosité Rouge

8. Réglage sensibilité audio

9. Interlock (la sortie laser n'est

disponible que si l'interlock est branché)

12. Interrupteur à clé

13. LEDs témoins de fonctionnement

14. Réglage luminosité Bleu

15. Microphone pour gestion audio

16. Réglage luminosité Vert

17. Interrupteur On/Off

18. Entrée / Sortie PowerREMPLACEMENT DU FUSIBLE

Si le fusible est défectueux, il faut le remplacer par un fusible de même type et de même valeur. Avant de le remplacer, veillez à débrancher l’appareil. Procédure: Etape 1: Ouvrez le porte-fusible sur le panneau arrière avec un petit tournevis. Etape 2: Retirez l’ancien fusible. Etape 3: Placez le nouveau fusible dans le porte-fusible. Etape 4: Remettez le porte-fusible dans le boîtier.

NETTOYAGE Le nettoyage des lentilles optiques internes et externes et / ou miroirs doit être fait régulièrement pour un rendu lumineux optimal. La fréquence de nettoyage dépend de l’environnement d’utilisation : de la poussière, fumée ou un environnement très sale peuvent générer une accumulation importante de salissures sur les optiques. Assurez-vous que personne ne se trouve sous l’emplacement d’installation pendant le nettoyage. Les boîtiers, fixations et éléments d’installation (plafond, structures, suspensions) ne doivent présenter aucune déformation. Le cordon secteur ne doit pas présenter de dommage ; si un problème est détecté, il doit être immédiatement être remplacé. Pour protéger l’appareil de toute surchauffe, les ventilateurs et ouïes d’aération doivent être nettoyés tous les mois. L’intérieur de l’appareil doit être nettoyé tous les ans avec un compresseur. Pour le nettoyage, utilisez un tissu doux et du liquide de nettoyage pour vitres usuel. Séchez correctement tous les éléments. Nettoyez les optiques externes tous les mois au moins. Nettoyez les optiques internes tous les 30 à 60 jours au moins.
