MODE D'EMPLOI S25HG50FQN SAMSUNG

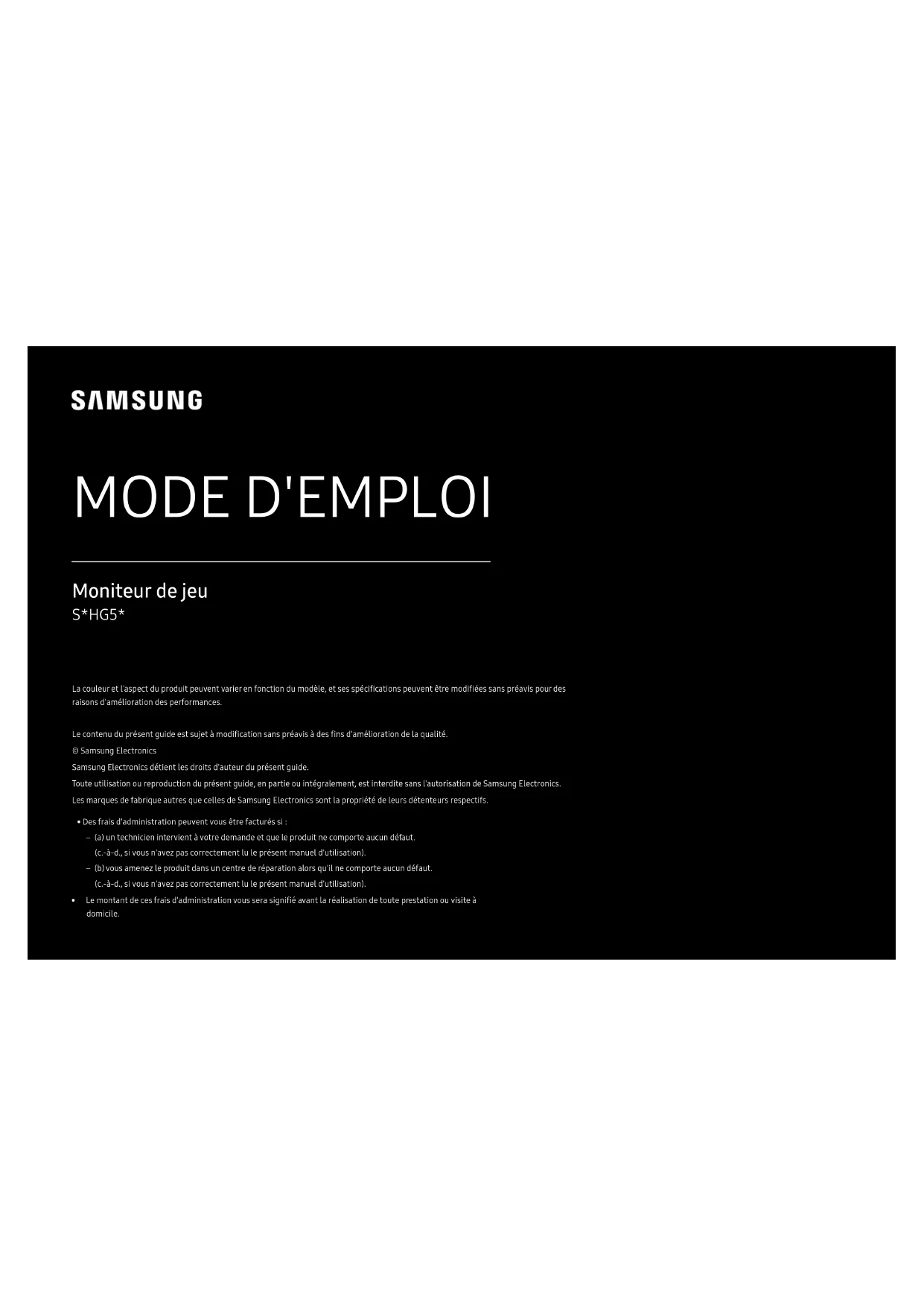

MODE D'EMPLOI La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances. Le contenu du présent guide est sujet à modification sans préavis à des fins d'amélioration de la qualité. © Samsung Electronics Samsung Electronics détient les droits d'auteur du présent guide. Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung Electronics. Les marques de fabrique autres que celles de Samsung Electronics sont la propriété de leurs détenteurs respectifs.

• Des frais d'administration peuvent vous être facturés si: ‒ (a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut. (c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation). ‒ (b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut. (c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation).

• Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile. S*HG5* Moniteur de jeu2 Table des matières Avant utilisation du produit Sécurisation de l'espace d'installation 4 Précautions de stockage 4 Consignes de sécurité 4 Symboles 4 Nettoyage 5 Électricité et sécurité 5 Installation 6 Fonctionnement 7 Préparatifs Pièces 10 Panneau de configuration 10 Guide des touches de fonction 11 Touche de réglage de jeu 12 Modification des paramètres Luminosité, Contraste et Netteté

Modification des paramètres Volume 13 Face arrière 14 Ajustement de l'inclinaison et de la hauteur du produit 14 Rotation de l'écran du moniteur 15 Verrou antivol 16 Précautions lors du déplacement du moniteur 16 Installation 17 Fixation du socle (pour les modèles S25HG50FQ* uniquement) 17 Fixation du socle (pour les modèles S27HG50QQ* uniquement) 18 Démontage du pied (pour les modèles S25HG50FQ* uniquement) 19 Démontage du pied (Pour fixer le SUPPORT MURAL) (pour les modèles S27HG50QQ* uniquement) 20 Installation d'un support mural ou de bureau (pour les modèles S25HG50FQ* uniquement) 21 Fixation du SUPPORT MURAL (pour les modèles S27HG50QQ* uniquement) 22 Connexion et utilisation d'un périphérique source Points à vérifier avant la connexion 23 Branchement et utilisation d'un PC 23 Branchement par câble HDMI 23 Connexion à l'aide d'un câble HDMI-DVI 23 Connexion à l'aide d'un câble DP 24 Branchement au casque 24 Connexion de l'appareil à un ordinateur en tant que HUB USB (pour les modèles S27HG50QQ* uniquement) 24 Connexion d'un ordinateur à l'appareil 24 Utilisation de l'appareil en tant que HUB USB 25 Branchement de l'alimentation (pour les modèles S25HG50FQ* uniquement) 26 Branchement de l'alimentation (pour les modèles S27HG50QQ* uniquement) 26 Regroupement des câbles connectés (pour les modèles S25HG50FQ* uniquement) 27 Regroupement des câbles connectés (pour les modèles S27HG50QQ* uniquement) 28 Position correcte lors de l'utilisation du produit 29 Installation de pilote 29 Définition de la résolution optimale 29 Jeu Mode image 30 Fréqu. rafraîch. 31 Ég. zones sombres 31 Temps de réponse 31 FreeSync 32 Retard aff. Faible 33 Taille de l'écran 33 Enreg. Paramètres 343 Table des matières Configuration d'écran Mode image 35 Luminosité 36 Contraste 36 Netteté 36 Couleur 36 SAMSUNG MAGIC Angle 37 Niveau noir HDMI 37 Mode Protection 38 Réglage de l'écran 38 Ajustement des paramètres OSD (Affichage sur écran) Langue 39 Aff. heure 39 Configuration et réinitialisation Volume 40 Econ. énergie Plus 40 Minuterie OFF 41 Mode PC/AV 41 Vers. DisplayPort 41 Détection source 41 Tch Nombre répét. 42 Activer LED 42 Réinitialiser tout 42 Information 42 Installation du logiciel Easy Setting Box 43 Restrictions et problèmes relatifs à l'installation 43 Caractéristiques du système 43 Guide de dépannage Conditions requises avant de contacter le Centre de service clientèle Samsung 44 Test du produit 44 Vérification de la résolution et de la fréquence 44 Vérifiez les éléments suivants: 44 Questions & réponses 46 Caractéristiques techniques Général 47 Tableau des modes de signal standard 48 Annexe Prise en charge des frais de service (imputables aux clients) 56 Produit non défectueux 56 Dommage provoqué par le client 56 Autres cas 564 Sécurisation de l'espace d'installation Veillez à conserver de l'espace autour du produit pour garantir une bonne ventilation. Une augmentation de la température interne peut provoquer un incendie et endommager le produit. Lors de l'installation du produit, veillez à conserver un espace équivalent ou supérieur à celui indiqué ci-dessous. ―L'aspect extérieur peut varier en fonction du produit.10 cm (3,93 pouces)10 cm(3,93 pouces)10 cm(3,93 pouces)10 cm(3,93 pouces)10 cm(3.93 pouces) Précautions de stockage Des taches blanches peuvent se développer à la surface des modèles très brillants si un humidificateur à ultrasons est utilisé à proximité. ―Contactez votre centre de service clientèle Samsung le plus proche si l'intérieur du produit doit être nettoyé (des frais de service seront facturés). Consignes de sécurité Attention RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIRAttention : POUR LIMITER LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE CACHE. (OU LE DOS)L'INTÉRIEUR NE CONTIENT AUCUNE PIÈCE GÉRABLE PAR L'UTILISATEUR.CONFIEZ TOUT ENTRETIEN AU PERSONNEL QUALIFIÉ.Ce symbole indique la présence d'une tension élevée à l'intérieur.Il est dangereux d'établir un quelconque contact avec des pièces internes de ce produit.Ce symbole vous avertit qu'une documentation importante relative au fonctionnement et à la maintenance de ce produit a été fournie avec ce dernier. Symboles Avertissement Des dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suivies. Attention Des dommages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies. Avant utilisation du produit Chapitre015 Nettoyage ―Respectez la procédure suivante lors du nettoyage.

Mettez hors tension le produit et l'ordinateur.

Débranchez le câble d'alimentation du produit. ―Tenez le câble d'alimentation par la fiche et ne touchez pas le câble si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir.

Essuyez le moniteur avec un chiffon propre, doux et sec. ‒ N'appliquez aucun agent de nettoyage contenant de l'alcool, des solvants ou des tensioactifs sur le moniteur. ‒ Ne pulvérisez pas d'eau ou de détergent directement sur le produit.

Humidifiez un chiffon doux et sec avec de l'eau et essorez-le autant que possible avant de nettoyer l'extérieur du produit.

Branchez le câble d'alimentation au produit une fois le nettoyage terminé.

Mettez sous tension le produit et l'ordinateur. Électricité et sécurité Avertissement

• N'utilisez pas de câble d'alimentation ou de fiche endommagé(e), ni de prise lâche.

• N'utilisez pas plusieurs produits sur une même prise de courant.

• Ne touchez pas la fiche si vous avez les mains humides.

• Insérez complètement la fiche pour qu'elle soit bien bloquée.

• Branchez la fiche du câble d'alimentation à une prise à la terre (appareils isolés de type1uniquement).

• Ne pliez ni ne tirez le câble d'alimentation trop fortement. Prenez soin de ne pas laisser le câble d'alimentation sous un objet lourd.

• Ne placez pas le câble d'alimentation ou le produit à proximité de sources de chaleur.

• À l'aide d'un chiffon sec, nettoyez toute poussière autour des broches de la fiche du câble d'alimentation ou de la prise. Attention

• Ne débranchez pas le câble d'alimentation quand le produit est en cours d'utilisation.

• Utilisez uniquement le câble d'alimentation fourni avec votre produit par Samsung. N'utilisez pas le câble d'alimentation avec d'autres produits.

• Maintenez dégagée la prise à laquelle le câble d'alimentation est branché. ‒ Quand un problème survient, le câble d'alimentation doit être débranché pour couper l'alimentation du produit.

• Tenez la fiche quand vous débranchez le câble d'alimentation de la prise.6 Avertissement

• Ne placez pas de bougies, d'insectifuges ou de cigarettes sur le produit. N'installez pas le produit près de sources de chaleur.

• N'installez pas le produit dans des espaces mal aérés tels qu'une bibliothèque ou un placard.

• Installez le produit à au moins10cm du mur pour assurer une bonne aération.

• Gardez les emballages plastiques hors de portée des enfants. ‒ Ces sacs présentent un risque d'étouffement.

• N'installez pas le produit sur une surface instable ou sujette aux vibrations (étagère mal fixée, surface en pente, etc.). ‒ S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessure. ‒ L'utilisation du produit dans une zone à vibrations excessives peut endommager le produit ou provoquer un incendie.

• N'installez pas le produit dans un véhicule ou un endroit exposé à la poussière, à l'humidité (gouttes d'eau, etc.), à l'huile ou à la fumée.

• N'exposez pas le produit directement au soleil, à la chaleur ou à un objet chaud comme un four. ‒ La durée de vie du produit pourrait s'en trouver réduite, ou un incendie pourrait se déclencher.

• N'installez pas le produit à portée de jeunes enfants. ‒ Le produit pourrait tomber et blesser des enfants.

• Les huiles comestibles, telles que l'huile de soja, peuvent endommager ou déformer le produit. N'installez pas le produit dans une cuisine ou à proximité d'un comptoir de cuisine. Attention

• Ne faites pas tomber le produit quand vous le déplacez.

• Ne posez pas le produit sur sa face avant.

• Si vous installez le produit sur un meuble ou une étagère, assurez-vous que le bord inférieur de la face avant du produit ne dépasse pas. ‒ S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessure. ‒ N'installez le produit que sur des meubles ou étagères de taille adéquate.

• Posez délicatement le produit. ‒ Il pourrait en résulter une défaillance du produit ou des dommages corporels.

• Toute installation du produit dans un endroit inhabituel (tel qu'un lieu exposé à de grandes quantités de poussière fine, à des substances chimiques, à des températures extrêmes ou à beaucoup d'humidité où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances. ‒ Assurez-vous de bien consulter le Centre de service clientèle Samsung si vous voulez installer le produit dans ce type d'endroit. Installation7 Avertissement

• Une tension élevée est présente dans le produit. N'essayez jamais de démonter, réparer ou modifier le produit par vous-même. ‒ Contactez le Centre de service clientèle Samsung pour toute réparation.

• Pour déplacer le produit, commencez par déconnecter tous les câbles, câble d’alimentation inclus.

• Si le produit génère des sons étranges, une odeur de brûlé ou de la fumée, débranchez immédiatement le câble d'alimentation et contactez le Centre de service clientèle Samsung.

• Ne laissez pas les enfants se pendre au produit ou grimper dessus. ‒ Les enfants pourraient se blesser superficiellement ou gravement.

• Si le produit tombe ou que le boîtier externe est endommagé, mettez le produit hors tension et débranchez le câble d'alimentation. Ensuite, contactez le Centre de service clientèle Samsung. ‒ Un usage continu peut provoquer un incendie ou un choc électrique.

• Ne laissez pas d'objets lourds que les enfants apprécient (jouets, bonbons, etc.) au sommet du produit. ‒ Le produit ou l'objet lourd pourrait tomber si des enfants tentaient d'atteindre les jouets ou bonbons, pouvant provoquer de graves dommages corporels.

• Au cours d'un orage, éteignez le produit et débranchez le câble d'alimentation.

• Ne faites pas tomber d'objets sur le produit et ne générez aucun impact.

• Ne tentez pas de déplacer le produit en tirant sur un câble tel que le câble d'alimentation.

• En cas de détection d'une fuite de gaz, ne touchez ni le produit, ni la fiche du câble d'alimentation. De plus, aérez immédiatement la zone.

• Ne tentez pas de soulever ou de déplacer le produit en tirant sur un câble tel que le câble d'alimentation.

• N'utilisez ni ne conservez de pulvérisateur combustible ou de substance inflammable à proximité du produit.

• Assurez-vous que les aérations ne sont pas bloquées par une nappe ou des rideaux. ‒ Toute élévation de la température interne peut provoquer un incendie.

• N'insérez aucun objet métallique (baguette, pièce de monnaie, épingle à cheveux, etc.) ou d'objets facilement inflammables (papier, allumette, etc.) dans le produit (via les aérations ou les ports d'entrée/sortie, etc.). ‒ Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung.

• Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur le produit. ‒ Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung. Fonctionnement8 Attention

• Si vous laissez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux. ‒ Activez le mode d'économie d'énergie ou un économiseur d'écran à image mobile si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée.

• Débranchez le câble d'alimentation de la prise si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée (vacances, etc.). ‒ L'accumulation de poussière combinée à la chaleur peut provoquer un incendie, un choc électrique ou une fuite électrique.

• Appliquez la résolution et la fréquence conseillées au produit. ‒ Dans le cas contraire, votre vue pourrait être altérée.

• Ne pas mettre ensemble plusieurs adaptateurs CA/CC.

• Retirer le sac plastique de l'adaptateur CA/CC avant de l'utiliser.

• Ne laissez pas d'eau entrer dans l'adaptateur CA/CC et ne le mouillez pas. ‒ Un choc électrique ou un incendie pourrait en résulter. ‒ Évitez d'utiliser le produit en extérieur, où il peut être exposé à la pluie ou à la neige. ‒ Faire attention à ne pas mouiller l'adaptateur CA/CC lors du nettoyage du sol.

• Ne pas mettre l'adaptateur CA/CC à proximité d'appareils de chauffage. ‒ Ces substances pourraient provoquer un incendie.

• Conserver l'adaptateur CA/CC dans une zone bien aérée.

• Si vous placez l'adaptateur CA/CC de sorte qu'il est accroché avec le cordon d'alimention vers le haut, de l'eau ou d'autres substances étrangères pourraient entrer dans l'adaptateur et provoquer un dysfonctionnement dans celui-ci. Assurez-vous de reposer l'adaptateur CA/CC à plat sur une table ou sur le sol.

• Insérez la fiche secteur dans l'adaptateur CA/CC jusqu'au déclic.

• N'insérez la fiche secteur que dans la prise de courant.

• N'utilisez pas d'autre adaptateur CA/CC que celui fourni. ‒ Il pourrait en résulter un choc électrique ou un incendie.

• N'insérez pas l'adaptateur CA/CC dans la prise de courant au plafond. ‒ Il pourrait en résulter un choc électrique ou un incendie.

• Ne tournez pas la fiche secteur de sorte qu'elle dépasse la plage indiquée (0 à 90°) sur l'adaptateur CA/CC. ‒ Il pourrait en résulter un choc électrique ou un incendie.

• Ne démontez pas la fiche secteur une fois qu'elle est montée. (Elle ne peut plus être séparée une fois qu'elle a été montée.)

• N'utilisez jamais de fiche secteur fournie pour d'autres appareils.

• Lors du retrait de l'adaptateur CA/CC de la prise de courant, tenez le boîtier de l'adaptateur CA/CC et tirez-le vers le haut. ‒ Il pourrait en résulter un choc électrique ou un incendie.

• Ne laissez pas tomber d'objets sur l'adaptateur CA/CC et n'y appliquez aucun impact. ‒ Il pourrait en résulter un choc électrique ou un incendie.

• Utilisez l'adaptateur CA/CC après l'avoir retiré de son emballage plastique. ‒ Ceci afin d'éviter tout risque d'incendie.9

• Ne tenez pas le produit à l'envers et ne le déplacez pas en le tenant par le support. ‒ S'il venait à tomber, le produit pourrait s'endommager ou provoquer des dommages corporels.

• Regarder l'écran de trop près pendant une longue période peut altérer votre vue.

• N'utilisez pas d'humidificateurs ou de fours à proximité du produit.

• Reposez vos yeux pendant plus de5minutes ou regardez les objets à distance après1heure d'utilisation du produit.

• Ne touchez pas l'écran quand le produit est sous tension depuis longtemps, car il pourrait être chaud.

• Stockez les petits accessoires hors de portée des enfants.

• Faites preuve de prudence lorsque vous réglez l'angle du produit ou la hauteur du support. ‒ Vous pourriez vous coincer la main ou le doigt et vous blesser. ‒ Si vous penchez trop fortement le produit, il pourrait tomber et blesser quelqu'un.

• Ne placez pas d'objets lourds sur le produit. ‒ Il pourrait en résulter une défaillance du produit ou des dommages corporels.

• Lorsque vous utilisez un casque ou des écouteurs, ne réglez pas le volume sur un niveau trop élevé. ‒ Vous risqueriez de souffrir de troubles de l'audition.10 Préparatifs Chapitre02 Pièces Panneau de configuration ―La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. POWER IN HDMI IN 1 HDMI IN 2 DP IN Guide des touches de fonctionVoyant LED d'alimentationGAUCHEBouton JOGDROITE BAS HAUT APPUYER(ENTRER)RetourTouche de réglage de jeu Pièces Description Bouton JOGBouton multidirectionnel qui facilite la navigation. ―Le bouton JOG se situe à l'arrière du produit, du côté gauche. Le bouton peut être orienté vers le haut, le bas, la gauche, la droite ou appuyer (entrer).Voyant LED d'alimentationCe voyant est l'indicateur d'état d'alimentation et fonctionne en tant que
• Marche (bouton d'alimentation): Arrêt • Mode d'économie d'énergie: Clignotant • Arrêt (bouton d'alimentation): Activé ―Vous pouvez changer le mode de fonctionnement du témoin d'alimentation via le menu. (Système → Activer LED) En raison de différences fonctionnelles, il se peut que des modèles véritables ne disposent pas de cette fonction.Guide des touches de fonctionAppuyez sur le bouton JOG lorsque l'écran est allumé. Le Guide des touches de fonction apparaît. Pour accéder au menu à l'écran alors que le guide est affiché, appuyez de nouveau sur le bouton de direction correspondant. ―Le guide des touches de fonction peut varier selon la fonction ou le modèle du produit. Référez-vous au produit véritable. Touche de réglage de jeu Utilisez les touches de raccourci pour accéder aux modes de jeu personnalisé enregistrés précédemment.
• Paramètre de jeu 1 / Paramètre de jeu 2 / Paramètre de jeu 3 ―Les touches de réglage de jeu se trouvent sur l'avant en bas à droite du moniteur. Pour modifier et enregistrer un mode de jeu personnalisé, allez dans Jeu → Enreg. Paramètres.11 Guide des touches de fonction ―Appuyez sur le bouton JOG pour afficher le Guide des touches de fonction afin d'entrer dans le menu principal ou d'utiliser d'autres éléments. Vous pouvez quitter en appuyant à nouveau sur le bouton JOG. Retour HAUT/BAS/GAUCHE/DROITE: Naviguez vers l'élément de votre choix. La description pour chaque élément s'affiche lorsque l'élément ciblé est différent. APPUYER(ENTRER): L'élément sélectionné est appliqué. Icônes Description Menu Permet de sélectionner en orientant le bouton JOG à l'écran du guide des touches de fonction. Le menu d'affichage à l'écran de votre fonction Écran apparaît. Source Sélectionnez pour changer le signal d'entrée en orientant le bouton JOG dans l'écran Guide des touches de fonction. Un message apparaît dans l'angle supérieur gauche de l'écran si le signal d'entrée a été modifié. Mode Protection Permet de sélectionner en orientant le bouton JOG à l'écran du guide des touches de fonction. Appuyez sur cette icône pour activer ou désactiver le Mode Protection. Les éléments ci-dessous ne sont pas disponibles si la fonction Mode Protection est disponible.

• Jeu → Mode image, Ég. zones sombres

• Image → Mode image, Luminosité, Couleur

• Système → Econ. énergie Plus Arrêt Permet de sélectionner pour éteindre l'écran en orientant le bouton JOG dans l'écran Guide des touches de fonction. ―En raison de différences fonctionnelles, il se peut que les options du Guide des touches de fonction des modèles véritables soient différentes.12 Lorsque l'écran n'affiche rien (par exemple en mode économie d'énergie ou en mode absence de signal), 2 touches directes pour contrôler la source et la puissance peuvent être utilisées. Voir ci-dessous. Bouton JOG Mode économie d'énergie/absence de signal HAUT Modification de la source Préc. APPUYER(ENTRER) pendant 2 secondes Mise hors tension Quand le moniteur affiche le menu principal, le bouton JOG peut être utilisé comme indiqué ci-dessous. Bouton JOG Action HAUT/BAS permet de sélectionner l'option. GAUCHE permet de quitter le menu principal. permet de fermer la sous-liste sans enregistrer la valeur. la valeur diminue dans le curseur. DROITE permet de passer au niveau suivant. la valeur augmente dans le curseur. APPUYER(ENTRER) permet de passer au niveau suivant. permet d'enregistrer la valeur et de fermer la sous- liste. Touche de réglage de jeu Vous pouvez rapidement voir le paramètre grâce à une touche de raccourci située en bas, sans utiliser de menu OSD. Vous pouvez directement voir les paramètres pour trois modes différents.

• Paramètre de jeu 1 / Paramètre de jeu 2 / Paramètre de jeu 3 Paramètre de jeu 2 Paramètre de jeu 3 Paramètre de jeu 1

Arr. Mar. Ég. zones sombres Temps de réponse Fréqu. rafraîch. FreeSync Retard aff. FaibleMode image: PersonnaliséParamètre de jeu 1

L'image affichée peut varier en fonction du modèle.

Les images affichées reflètent l'état des fonctions qui sont les valeurs de réglage des fonctions correspondantes dans l'OSD autres que les valeurs en temps réel.13 Modification des paramètres Luminosité, Contraste et Netteté Vous pouvez ajuster Luminosité, Contraste ou Netteté en déplaçant le bouton JOG vers le haut ou vers le bas si aucun menu OSD ne s'affiche. Luminosité Contraste Netteté

L'image affichée peut varier en fonction du modèle. Luminosité

Ce menu n'est pas disponible quand Econ. énergie Plus est activé.

Ce menu n'est pas disponible quand Mode Protection est activé. Contraste

Ce menu n'est pas disponible si Mode image est défini sur le mode Cinéma. Netteté

Ce menu n'est pas disponible si Mode image est défini sur le mode Cinéma. Modification des paramètres Volume Vous pouvez ajuster Volume en déplaçant le bouton JOG vers la gauche ou vers la droite, si aucun menu OSD ne s'affiche. Volume

L'image affichée peut varier en fonction du modèle.

Si la qualité audio d'un périphérique d'entrée connecté est mauvaise, la fonction Auto Mute sur le produit peut désactiver le son ou rendre un son haché lorsque l'on utilise le casque ou les haut-parleurs. Paramétrez le volume d'entrée pour le périphérique d'entrée à moins de 20% et contrôlez le volume à l'aide de la fonction de contrôle du volume (bouton JOG GAUCHE/DROITE) sur le produit.

Qu'est-ce que la fonction Auto Mute? La fonction désactive le son pour améliorer l'effet sonore lorsqu'il existe un bruit parasite ou lorsque le signal d'entrée est faible, à cause d'un problème de volume d'un périphérique d'entrée.

Pour activer la fonction Muet, accédez à l'écran de contrôle Volume, puis utilisez le bouton JOG pour déplacer le focus vers le bas. Pour désactiver la fonction Muet, accédez à l'écran de contrôle Volume, puis augmentez ou diminuez le réglage Volume.14 Face arrière ―La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. ―Les fonctions disponibles peuvent varier selon le modèle de produit. Référez-vous au produit utilisé. Port Description POWER IN Branchez le cordon d'alimentation de votre moniteur au port POWER IN situé à l'arrière de votre moniteur. ―(pour les modèles S25HG50FQ* uniquement) DC 19V Se connecte à l'adaptateur CA/CC. ―(pour les modèles S27HG50QQ* uniquement)

Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI. DP IN Permet de se connecter à un ordinateur via un câble DP. Permet le branchement à un périphérique de sortie audio tel qu'un casque.

Connexion à un périphérique USB. ―(pour les modèles S27HG50QQ* uniquement) (PC IN) Permet le branchement à un PC via un câble USB. Compatible avec un câble USB de version3.0 ou inférieure. ―Ce port ne peut être relié qu'à un PC. ―(pour les modèles S27HG50QQ* uniquement) Ajustement de l'inclinaison et de la hauteur du produit ―La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. -15,0°(±2,0°) à gauche ~ +15,0°(±2,0°) à droite -2,0°(±2,0°) ~ 92,0°(±2,0°) -3,0°(±2,0°) ~ 20,0°(±2,0°) 135,0 mm (135,0, ± 5,0 mm)

• L'inclinaison et la hauteur de l'écran peuvent être ajustées.

• Lors du réglage de l’inclinaison ou de la hauteur, maintenez les deux côtés de manière à ce que le produit ne soit pas endommagé par une force excessive.

• Le réglage de la rotation et de la hauteur dispose d’une certaine tolérance. Respectez cette tolérance lors de la rotation ou du réglage de la hauteur du produit.

• Lorsque vous ajustez la hauteur du socle, il se peut que vous entendiez du bruit. Ce bruit est généré par le glissement de la bille à l'intérieur du socle lorsque la hauteur est ajustée. Ce bruit est normal et n'indique pas un dysfonctionnement du produit.15 Rotation de l'écran du moniteur ―La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Vous pouvez faire pivoter le moniteur comme suit.

―Positionnez l'écran en suivant le sens de la flèche. ― Faites tourner l'écran dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit complètement à la verticale du bureau. ―La rotation de l’écran dans le sens inverse des aiguilles d’une montre peut endommager le produit. La rotation de l’écran lorsque le produit est à la verticale ou lorsque la hauteur ne correspond pas à la valeur maximale peut également endommager le produit. Attention

• Saisissez les côtés gauche et droit du moniteur et ajustez l'inclinaison. 90˚

• Tenez le cadre par les deux bords latéraux et tournez le moniteur. (Veillez à ne pas tenir directement l'écran LCD.)

• L'écran peut être pivoté sur 90° dans le sens des aiguilles d'une montre si vous êtes face à l'écran.16 Verrou antivol ―Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics. ―La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol. Pour verrouiller un dispositif antivol: POWER IN HDMI IN 1 HDMI IN 2 DP IN

Fixez les câbles de votre dispositif antivol à un objet lourd, tel qu'un bureau.

Faites passer une extrémité du câble dans la boucle à l'autre extrémité.

Insérez le dispositif antivol dans l'emplacement antivol situé à l'arrière du produit.

Verrouillez le dispositif antivol. ‒ Vous pouvez acheter un dispositif antivol séparément. ‒ Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol. ‒ Les dispositifs antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne. Précautions lors du déplacement du moniteur

• Ne tenez pas la partie inférieure du moniteur lorsque vous le déplacez.

• Lors du déplacement du moniteur, faites-le pivoter dans le sens portrait et tenez le haut et le bas du moniteur. POWER IN HDMI IN 1 HDMI IN 2 DP IN

• Ne soulevez pas le produit à l'envers en le tenant par le socle.17 Installation Fixation du socle (pour les modèles S25HG50FQ* uniquement)

Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas.

Placez la mousse de polystyrène de protection (coussin) incluse dans l’emballage sur le sol et posez le produit sur la mousse, face orientée vers le bas, comme indiqué sur l’image. En l’absence de mousse de polystyrène, utilisez un tapis épais. Insérez le col du socle dans le moniteur, dans le sens indiqué sur l'illustration.

Maintenez la base de socle sur la plateforme afin d'empêcher sa chute et des blessures. Fixez le col du socle au moniteur puis attachez les 2 vis à la base pour la fixer solidement. Tout en enfonçant une main dans la couche inférieure en polystyrène, soulevez le col du socle avec l'autre main. Insérez le pied dans le connecteur du pied, dans le sens indiqué sur l'illustration.

Maintenez la base de socle sur la plateforme afin d'empêcher sa chute et des blessures.

Installez la base de socle et serrez les vis au bas de la base de socle.

Maintenez la base de socle sur la plateforme afin d'empêcher sa chute et des blessures. Attention N'appuyez pas sur le moniteur. Vous risqueriez d'endommager le moniteur.18 Fixation du socle (pour les modèles S27HG50QQ* uniquement)

Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas.

Placez la mousse de polystyrène de protection (coussin) incluse dans l’emballage sur le sol et posez le produit sur la mousse, face orientée vers le bas, comme indiqué sur l’image. En l’absence de mousse de polystyrène, utilisez un tapis épais. Insérez le col du socle dans le moniteur, dans le sens indiqué sur l'illustration.

Maintenez la base de socle sur la plateforme afin d'empêcher sa chute et des blessures. Fixez le col du socle au moniteur puis attachez les 4 vis à la base pour la fixer solidement. Fixez le PIVOT DU SOCLE DU CAPOT ARRIÈRE au col du socle, comme illustré. Tournez le PIVOT DU SOCLE DU CAPOT ARRIÈRE dans le sens des aiguilles d'une montre pour le fixer au capot arrière. Tout en enfonçant une main dans la couche inférieure en polystyrène, soulevez le col du socle avec l'autre main.

Insérez le pied dans le connecteur du pied, dans le sens indiqué sur l'illustration.

Maintenez la base de socle sur la plateforme afin d'empêcher sa chute et des blessures. Installez la base de socle et serrez les vis au bas de la base de socle.

Maintenez la base de socle sur la plateforme afin d'empêcher sa chute et des blessures. Attention N'appuyez pas sur le moniteur. Vous risqueriez d'endommager le moniteur.19 Démontage du pied (pour les modèles S25HG50FQ* uniquement)

Avant de retirer le socle du moniteur, posez le moniteur sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas.

Placez la mousse de polystyrène de protection (coussin) incluse dans l’emballage sur le sol et posez le produit sur la mousse, face orientée vers le bas, comme indiqué sur l’image.

Maintenez la base de socle sur la plateforme afin d'empêcher sa chute et des blessures. Desserrez les vis au bas de la base de socle.

Maintenez la base de socle sur la plateforme afin d'empêcher sa chute et des blessures. Retirez la base de socle.

Maintenez la base de socle sur la plateforme afin d'empêcher sa chute et des blessures. Retirez la vis à l’arrière du produit.

Soulevez et détachez le col du socle. Attention N'appuyez pas sur le moniteur. Vous risqueriez d'endommager le moniteur.20 Démontage du pied (Pour fixer le SUPPORT MURAL) (pour les modèles S27HG50QQ* uniquement)

Avant de retirer le socle du moniteur, posez le moniteur sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas.

Placez l'écran sur le coussin souple ou en polystyrène inclus dans l'emballage, maintenez la base de socle à une main et retirez les vis de la base de socle avec l'autre main.

Maintenez la base de socle sur la plateforme afin d'empêcher sa chute et des blessures. Desserrez les vis au bas de la base de socle.

Maintenez la base de socle sur la plateforme afin d'empêcher sa chute et des blessures. Placez l'appareil à plat après avoir retiré la base de socle.

Maintenez la base de socle sur la plateforme afin d'empêcher sa chute et des blessures. Tournez le pivot du socle du capot arrière dans le sens contraire des aiguilles d'une montre et tirez-le vers le haut pour le détacher du capot arrière.

Retirez le pivot du socle du capot arrière après l'avoir détaché du capot arrière. Retirez les 4 vis fixant le col du socle à l'appareil puis soulevez et retirez le col du socle. Soulevez et retirez le socle. Attention N'appuyez pas sur le moniteur. Vous risqueriez d'endommager le moniteur.21 Installation d'un support mural ou de bureau (pour les modèles S25HG50FQ* uniquement) ―Eteignez le produit et retirez le câble d'alimentation de la prise.

Fixez le support mural ou de bureau ici Fixation (vendue séparément)Alignez les logements, puis à l'aide des vis, fixez solidement la fixation du produit avec les pièces correspondantes du support mural ou de bureau. • Remarques ‒ L'utilisation de vis d'une longueur supérieure à la longueur standard risque d'endommager les composants internes du produit. ‒ La longueur des vis requises pour un support mural non conforme aux normes VESA peut varier selon les spécifications. ‒ N'utilisez pas de vis non conformes aux normes VESA. Ne fixez pas le support mural ou de bureau en exerçant une pression trop forte. Cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels résultant de l'utilisation de vis inadaptées ou de la fixation d'un support mural/de bureau en exerçant une pression trop forte. ‒ La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels résultant de l'utilisation d'un kit de montage mural différent de celui spécifié ou d'une installation sans assistance. ‒ Pour fixer le produit à un mur, veillez à acheter un kit de montage mural pouvant être installé à 10 cm minimum du mur. ‒ Veillez à utiliser un kit de montage mural conforme aux normes. ‒ Pour installer le moniteur à l'aide d'un support mural, détachez le support de base du moniteur. Unité: mm (en pouces) Nom du modèle Spécifications des trous de vis VESA en millimètres Vis standard Quantité S25HG50FQ* 100,0 x 100,0 (3,9 x 3,9)4,0 mm Φ, 0,7 écartement * 10,0 mm de long 4 EA ―N'installez pas votre kit de montage mural tant que votre produit est sous tension. Des blessures corporelles pourraient en résulter suite à un choc électrique.22 Fixation du SUPPORT MURAL (pour les modèles S27HG50QQ* uniquement) ―Eteignez le produit et retirez le câble d'alimentation de la prise.

Fixer le SUPPORT MURAL ici SUPPORT MURALAlignez avec

sur le moniteur, puis serrez fermement les vis retirées du socle (p.20).

• Remarques ‒ L'utilisation de vis d'une longueur supérieure à la longueur standard risque d'endommager les composants internes du produit. ‒ La longueur des vis requises pour un support mural non conforme aux normes VESA peut varier selon les spécifications. ‒ N'utilisez pas de vis non conformes aux normes VESA. Ne fixez pas le support mural ou de bureau en exerçant une pression trop forte. Cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels résultant de l'utilisation de vis inadaptées ou de la fixation d'un support mural/de bureau en exerçant une pression trop forte. ‒ La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels résultant de l'utilisation d'un kit de montage mural différent de celui spécifié ou d'une installation sans assistance. ‒ Pour fixer le produit à un mur, veillez à acheter un kit de montage mural pouvant être installé à 10 cm minimum du mur. ‒ Veillez à utiliser un kit de montage mural conforme aux normes. ‒ Pour installer le moniteur à l'aide d'un support mural, détachez le support de base du moniteur. ‒ Si l'épaisseur du support mural que vous avez acheté est inférieure à 4mm, vous pouvez utilisez les vis M4*8 fournies, si l'épaisseur du support mural que vous avez acheté est supérieure à 4mm, utilisez d'autres vis appropriées. Sinon, cela pourrait causer des dommages au produit ou des blessures personnelles. Samsung n'est pas responsable des dommages causés au produit ou des blessures corporelles résultant de la non observance des instructions d'installation et d'utilisation du support mural.Unité: mm (en pouces) Nom du modèle Spécifications des trous de vis VESA en millimètres Vis standard Quantité S27HG50QQ* 100,0 x 100,0 (3,9 x 3,9)4,0 mm Φ, 0,7 écartement * 10,0 mm de long 4 EA ―Ne fixez pas le SUPPORT MURAL lorsque le moniteur est allumé. Cela pourrait provoquer un choc électrique et entraîner des blessures.23 Connexion et utilisation d'un périphérique source Chapitre03 Points à vérifier avant la connexion ―Avant de connecter un périphérique source, lisez le mode d'emploi qui l'accompagne.Le nombre et la position des ports peuvent varier en fonction du type de périphérique. ―Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles.Veillez à brancher un périphérique source avant de brancher le câble d'alimentation.Si vous branchez le câble d'alimentation en cours de connexion, vous risquez d'endommager le produit. ―Vérifiez les types de ports auxquels vous souhaitez vous connecter à l'arrière du produit. Branchement et utilisation d'un PC Sélectionnez la méthode de connexion adaptée à votre ordinateur. ―Les composants de connexion peuvent varier en fonction des produits. ―Les ports fournis peuvent varier selon le produit. Branchement par câble HDMI

HDMI IN 1, HDMI IN 2

Connexion à l'aide d'un câble HDMI-DVI

HDMI IN 1, HDMI IN 2

―La fonction audio n’est pas prise en charge si l’appareil source est connecté à l’aide du câble HDMI-DVI.24 Connexion à l'aide d'un câble DP DP IN Il est recommandé d'utiliser un câble DP d'une longueur inférieure à 1,5 m. L'utilisation d'un câble d'une longueur supérieure à 1,5 m peut affecter la qualité de l'image. Branchement au casque ―Servez-vous du casque lorsque vous activez le son avec un câble HDMI-HDMI ou DP. Connexion de l'appareil à un ordinateur en tant que HUB USB (pour les modèles S27HG50QQ* uniquement) Connexion d'un ordinateur à l'appareil L'appareil peut être utilisé en tant que HUB s'il est connecté à l'ordinateur à l'aide d'un câbleUSB. Vous pouvez connecter un périphérique source directement à l'appareil afin de le contrôler depuis l'appareil sans devoir le connecter à un ordinateur. Pour utiliser le produit en tant que hub USB, branchez-le à un ordinateur à l'aide d'un câble USB. (PC IN) Branchez le câble USB au port situé au dos du produit et au port USB du PC. ―Un câble USB2.0 peut être utilisé pour brancher le produit à un ordinateur. Cependant, pour profiter pleinement de la fonction USB3.0, connectez un câble USB3.0 entre l'ordinateur et le produit. Assurez-vous que l'ordinateur prend en charge USB 3.0.25 Utilisation de l'appareil en tant que HUB USB Lorsque vous utilisez le produit en tant que HUB, différents périphériques source sont connectés et utilisés avec le produit simultanément. Un PC ne peut pas être connecté simultanément à plusieurs périphériques source et présente un nombre limité de ports d'entrée/sortie. La fonction HUB du produit optimisera votre efficacité, car vous pourrez brancher simultanément plusieurs périphériques sources aux ports USB du produit, sans devoir les brancher à un PC. (PC IN) Si plusieurs périphériques source sont branchés au PC, les nombreux câbles autour du PC peuvent faire désordre. Grâce au branchement direct des périphériques au produit, ce problème n'existera plus. Connectez un périphérique mobile (tel qu'un lecteur MP3 ou un smartphone) au produit quand il est relié à un ordinateur. Ainsi, vous pouvez contrôler le périphérique depuis l'ordinateur ou recharger la batterie du périphérique. ―Pour détecter un dispositif USB et le faire démarrer plus vite, connectez-le au port USB3.0 situé sur le produit. Le taux d'écriture / lecture sera affectée par le dispositif USB et votre PC. ―Le produit ne prend pas en charge la lecture des médias. Si vous avez besoin de lire un fichier dans votre périphérique USB, veuillez connectez le produit comme un Hub à votre PC et lisez le fichier sur votre PC. ― Pour les problèmes liées à l'USB causés par le système d'exploitation, un programme d'essai ou un logiciel, veuillez contacter avec les fournisseurs concernés. ―Avec le lancement de différents périphériques USB sur le marché, nous ne pouvons pas garantir que nos produits soient compatibles avec tous les périphériques USB. ―Pour un disque dur externe de stockage nécessitant une alimentation externe, assurez-vous de le connecter à une source d'alimentation. ―Si le courant est trop élevé ou une exception se produit, la protection de surintensité sera déclenchée. Ceci est un réglage normal du produit. ―Les périphériquesUSB qui requièrent un courant élevé peuvent ne pas être pris en charge.

peut prendre en charge un courant maximal de 1,0A. ―La batterie peut être chargée sous le mode d'économie d'énergie, mais elle ne peut pas être chargée lorsque le produit est mis hors tension. ―Le chargement de votre périphérique USB n'est pas possible si le câble d'alimentation est débranché de la prise de courant. ―Le périphérique USB doit être acheté séparément.26 Branchement de l'alimentation (pour les modèles S25HG50FQ* uniquement) POWER IN POWER IN HDMI IN 1 HDMI IN 2 DP IN

HDMI IN 1 HDMI IN 2POWER IN

Pour utiliser l'appareil, branchez le câble d'alimentation à une prise de courant et au port POWER IN de l'appareil. ―La tension d'entrée est adaptée automatiquement. Branchement de l'alimentation (pour les modèles S27HG50QQ* uniquement)

DC 19V Connectez la fiche secteur à l'adaptateur CA/CC. Connectez l'adaptateur CA/CC au port DC 19V à l'arrière du moniteur. Connectez l'adaptateur CA/CC à la prise de courant. Appuyez sur le bouton JOG à l'arrière du moniteur pour le mettre sous tension. ―La tension d'entrée est adaptée automatiquement.27 Regroupement des câbles connectés (pour les modèles S25HG50FQ* uniquement)

Le montage du socle est terminé. Pivotez l'appareil en position verticale. Branchez les câbles correspondants. Ouvrez le CAPOT GAUCHE DU COL DE SOCLE et pivotez la partie ouverte vers le bas.

Placez les câbles correspondants dans le support du col de socle. N'allongez pas le câble. Nous recommandons de mettre les deux câbles dans un seul support. Remettez le CAPOT GAUCHE DU COL DE SOCLE. Pivotez l'appareil en position horizontale. Organisez les câbles externes.28 Regroupement des câbles connectés (pour les modèles S27HG50QQ* uniquement)

Le montage du socle est terminé. Positionnez l'écran en suivant le sens de la flèche. Pivotez l'appareil à la position verticale la plus haute.

Vous risquez d'endommager l'écran si vous le faites pivoter sans l'incliner ou dans le sens inverse des aiguilles d'une montre Branchez les câbles correspondants. Organisez les câbles afin d'éviter qu'ils ne se plient et sortez les câbles des rainures de la PARTIE SECONDAIRE DU CAPOT ARRIÈRE. Remettez la PARTIE SECONDAIRE DU CAPOT ARRIÈRE.

Ouvrez le CAPOT GAUCHE DU COL DE SOCLE et pivotez la partie ouverte vers le bas. Placez les câbles correspondants dans le support du col de socle. N'allongez pas le câble. Nous recommandons de mettre les trois câbles dans un seul support. Remettez le CAPOT GAUCHE DU COL DE SOCLE. Pivotez l'appareil en position horizontale. Organisez les câbles externes.29 Position correcte lors de l'utilisation du produit Utilisez le produit en adoptant la position suivante:

• Redressez votre dos.

• Gardez une distance de45-50cm entre vos yeux et l'écran, et regardez légèrement vers le bas en direction de l'écran.

• Gardez vos yeux directement en face de l'écran.

• Ajustez l'angle pour que la lumière ne se reflète pas sur l'écran.

• Gardez vos avant-bras perpendiculaires à la partie supérieure de vos bras et au même niveau que le dos de vos mains.

• Gardez vos épaules à un angle à peu près droit.

• Réglez la hauteur du produit pour pouvoir garder vos genoux pliés à 90degrés ou plus, vos talons posés au sol et vos bras plus bas que votre cœur.

• Faites des exercices oculaires ou clignez fréquemment des yeux afin de soulager la fatigue oculaire. Installation de pilote

Vous pouvez définir la résolution et la fréquence optimales pour ce produit en installant les pilotes correspondants.

Pour installer la dernière version du pilote de l’appareil, téléchargez-la à partir du site Web de Samsung Electronics, à l’adresse http://www.samsung.com. Définition de la résolution optimale Un message d'information relatif à la définition de la résolution optimale apparaîtra lors de votre première mise sous tension du produit après l'achat. Sélectionnez une langue sur l'appareil et réglez votre ordinateur de façon à obtenir la meilleure résolution possible.

Si vous n'avez pas choisi la résolution optimale, le message apparaîtra jusqu'àtrois fois pendant une période donnée, même si le produit est mis hors tension, puis remis sous tension.

La résolution optimale peut aussi être sélectionnée dans le Panneau de configuration de votre PC.

Pour modifier la fréquence de rafraîchissement tout en maintenant la résolution actuelle, sélectionnez Jeu → Fréqu. rafraîch. dans le menu OSD.30 Jeu Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails. Chapitre04 ―Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Mode image Ce menu permet d'obtenir une qualité d'image optimale pour l'environnement dans lequel le produit sera utilisé. ―Ce menu n'est pas disponible quand Mode Protection est activé. ― Ce menu n'est pas disponible quand Econ. énergie Plus est activé. ―Ce menu n'est pas disponible quand SAMSUNG MAGIC Angle est activé. En mode PC

• Personnalisé: permet de personnaliser les paramètres de l’écran.

• FPS: Augmentez la luminosité des zones sombres de l'écran de jeu FPS. Ce mode augmente la visibilité de vos ennemis pendant un jeu FPS.

• RTS: Augmentez la température de couleur et le rapport de contraste pour améliorer la visibilité de l'écran RTS et de la mini-carte.

• Jeu de rôle: Ce mode est optimisé pour les graphiques 3D et la messagerie instantanée sur l'écran de jeu RPG.

• AOS: Augmentez le rapport de contraste pour obtenir une qualité d'image optimisée pour l'écran de jeu AOS.

• Cinéma: Obtenez la luminosité et la netteté des télévisions qui conviennent à la lecture de contenu vidéo et DVD. En mode AV Lorsque l'entrée externe est connectée via la prise HDMI/DP et que Mode PC/AV est réglé sur AV, la fonction Mode image dispose de quatre paramètres automatiques d'image (Dynamique, Standard, Cinéma et Personnalisé) prédéfinis en usine. Vous pouvez activer indifféremment le Dynamique, Standard, Cinéma ou Personnalisé. Vous pouvez sélectionner Personnalisé qui rappellera automatiquement vos paramètres personnels d'image.

• Dynamique: Sélectionnez ce mode pour obtenir une image plus nette qu'en mode Standard.

• Standard: Sélectionnez ce mode dans un environnement lumineux. Ce mode fournit également une image nette.

• Cinéma: Sélectionnez ce mode dans un environnement sombre. Cela économise de l'énergie et réduit la fatigue des yeux.

• Personnalisé: Sélectionnez ce mode pour ajuster l'image selon vos préférences.31 Fréqu. rafraîch. Modifiez la fréquence de rafraîchissement de l'écran. Une fréquence de rafraîchissement plus élevée permet de réduire la fatigue oculaire. S25HG50FQ*

Ce menu n'est pas disponible si FreeSync est défini sur le mode Moteur standard ou Moteur ultime.

Modifier la Fréqu. rafraîch. risque de provoquer le scintillement de l'écran selon la carte graphique de l'ordinateur.

Cette fonction est disponible sur un ordinateur équipé d'une carte graphique pouvant changer la fréquence de rafraîchissement. Elle n'est pas disponible sur les appareils (par ex. appareils AV) possédant des fréquences de rafraîchissement fixes. Si la fonction est appliquée, l'écran peut présenter des dysfonctionnements. Ég. zones sombres Ajustez la luminosité des zones sombres. Plus la valeur s'approche de 1, plus les zones sombres de l'écran s'éclairent, permettant de trouver plus facilement les ennemis lorsque vous êtes en train de jouer. Pour trouver plus facilement les ennemis pendant le jeu, utilisez une valeur faible. Plus la valeur s'approche de 20, plus les zones sombres de l'écran s'assombrissent et le contraste augmente.

Ce menu n'est pas disponible quand Mode Protection est activé.

Ce menu n'est pas disponible quand SAMSUNG MAGIC Angle est activé.

Ce menu n'est pas disponible si Mode image est défini sur le mode Cinéma. Temps de réponse Accélérez la vitesse de réponse de l'écran pour que la vidéo semble plus vivante et naturelle.

Il est conseillé de définir un Temps de réponse Standard ou Rapide quand vous ne regardez pas un film.

Ce menu n'est pas disponible si FreeSync est défini sur le mode Moteur standard ou Moteur ultime.32 FreeSync La technologie FreeSync permet de supprimer l’effet de déchirement de l’image sans le décalage et le temps d’attente habituellement associés. Cette fonction élimine le déchirement et le décalage de l'image pendant les parties. Elle permet d'améliorer votre expérience de jeu. Les éléments de menu FreeSync affichés sur le moniteur peuvent varier, selon le modèle du moniteur et la compatibilité avec la carte graphique AMD.

• Arr.: Désactive l'option FreeSync.

• Moteur standard: Activez les fonctions basiques FreeSync des cartes graphiques AMD.

• Moteur ultime: Activez la fonctionnalité FreeSync avec une fréquence d´image supérieure. Le déchirement de l´image (sync anormale entre l´écran et le contenu) est réduit dans ce mode. Notez que le scintillement de l´écran peut survenir pendant les parties. Appliquez la résolution optimale lors de l'utilisation de FreeSync. Pour connaître la méthode de réglage de la fréquence de rafraîchissement, veuillez consulter la section Questions & réponses → Comment puis-je modifier la fréquence?

La fonction FreeSync est uniquement disponible dans le mode HDMI1, HDMI2 ou le mode DisplayPort. Servez-vous du câble HDMI/DisplayPort fourni par le fabricant lorsque vous utilisez FreeSync. Si vous utilisez la fonction FreeSync pendant que vous jouez, les symptômes suivants peuvent se produire:

• L’écran peut scintiller selon le type de carte graphique, les paramètres d’option du jeu ou la vidéo en cours de lecture. Essayez d’effectuer les actions suivantes: diminuer les valeurs des paramètres de jeu, changer le mode FreeSync actuel à Moteur standard, ou visiter le site Web d’AMD pour vérifier la version de votre pilote de carte graphique et le mettre à jour à la dernière version.

• Pendant que vous utilisez la fonction FreeSync, l'écran peut scintiller en raison d'une variation de la fréquence de sortie depuis la carte graphique.

• La vitesse de réponse peut varier pendant les parties, en fonction de la résolution. Une résolution plus élevée réduit généralement la vitesse de réponse.

• La qualité sonore du moniteur peut être dégradée.

Si vous rencontrez des problèmes lors de l'utilisation de la fonction, contactez un centre de services Samsung.

Lorsque la résolution est modifiée en réglant FreeSync sur Moteur standard ou Moteur ultime, le screen tearing (déchirement d'image) peut survenir par intermittence. Réglez FreeSync sur Arr. et modifiez la résolution.

Cette fonction n'est pas disponible sur les appareils (par ex. appareils AV) ne possédant pas de carte graphique AMD. Si la fonction est appliquée, l'écran peut présenter des dysfonctionnements. Comment pouvez-vous activer FreeSync?

Réglez FreeSync sur Moteur standard ou Moteur ultime dans le menu OSD.

Activez FreeSync dans AMD Radeon Settings: Faites un clic droit avec la souris → AMD Radeon Settings → Display La fonction "AMD FreeSync" doit être réglée sur "Activée". Sélectionnez "Activée" si la fonction ne l'est pas encore.33 Les modèles indiqués dans la liste des cartes graphiques prennent en charge FreeSync FreeSync peut uniquement être utilisé avec certains modèles spécifiques de carte graphique AMD. Consultez la liste suivante pour connaître les cartes graphiques prises en charge: Assurez-vous d'installer les derniers pilotes graphiques officiels d'AMD prenant en charge FreeSync.

Pour connaître les autres modèles de cartes graphiques AMD qui prennent en charge la fonctionnalité FreeSync, rendez-vous sur le site Web officiel de la marque AMD.

Sélectionnez FreeSync Arr. si vous utilisez une carte graphique d’un autre fabricant.

Lors de l'application de la fonction FreeSync via l'interface HDMI, il se peut que le fonctionnement échoue en raison de la limite de bande passante de certaines cartes graphiques AMD.

• AMD Radeon RX 400 Series Retard aff. Faible Minimisez le décalage pour les réactions rapides en réduisant la durée de traitement vidéo.

Ce menu n'est pas disponible quand FreeSync est activé.

Ce menu n'est pas disponible si Fréqu. rafraîch. est réglé sur 60Hz.

Si la fréquence de rafraîchissement de l'ordinateur est différente du paramètre pour Fréqu. rafraîch. sur le moniteur, il est possible que la fonction ne soit pas prise en charge. Taille de l'écran Sélectionnez les meilleurs taille et rapport d'écran.

Ce menu n'est pas disponible quand FreeSync est activé. En mode PC

• Auto: Affichez l'image en fonction du rapport d'aspect de la source d'entrée.

• Large: Affichez l'image en plein écran, quel que soit le rapport d'aspect de la source d'entrée.

• 17" (4:3): Utilisez un rapport d'aspect 4:3 sur un écran de 17 pouces. Les images avec un rapport d'aspect différent ne seront pas affichées.

• 19" (4:3): Utilisez un rapport d'aspect 4:3 sur un écran de 19 pouces. Les images avec un rapport d'aspect différent ne seront pas affichées.

• 19" étendu (16:10): Utilisez un rapport d'aspect 16:10 sur un écran de 19 pouces. Les images avec un rapport d'aspect différent ne seront pas affichées.

• 21,5" étendu (16:9): Utilisez un rapport d'aspect 16:9 sur un écran de 21,5 pouces. Les images avec un rapport d'aspect différent ne seront pas affichées.

• 22" étendu (16:10): Utilisez un rapport d'aspect 16:10 sur un écran de 22 pouces. Les images avec un rapport d'aspect différent ne seront pas affichées.

• 23" étendu (16:9): Utilisez un rapport d'aspect 16:9 sur un écran de 23 pouces. Les images avec un rapport d'aspect différent ne seront pas affichées.34 En mode AV

• 4:3: Affichez l'image avec un rapport d'aspect de4:3. Convient aux vidéos et aux diffusions standard.

• 16:9: Affichez l'image avec un rapport d'aspect de16:9.

• Adapter à l'écran: Affichez l'image avec le rapport d'aspect d'origine, sans la couper.

• 17" (4:3): Utilisez un rapport d'aspect 4:3 sur un écran de 17 pouces. Les images avec un rapport d'aspect différent ne seront pas affichées.

• 19" (4:3): Utilisez un rapport d'aspect 4:3 sur un écran de 19 pouces. Les images avec un rapport d'aspect différent ne seront pas affichées.

• 19" étendu (16:10): Utilisez un rapport d'aspect 16:10 sur un écran de 19 pouces. Les images avec un rapport d'aspect différent ne seront pas affichées.

• 21,5" étendu (16:9): Utilisez un rapport d'aspect 16:9 sur un écran de 21,5 pouces. Les images avec un rapport d'aspect différent ne seront pas affichées.

• 22" étendu (16:10): Utilisez un rapport d'aspect 16:10 sur un écran de 22 pouces. Les images avec un rapport d'aspect différent ne seront pas affichées.

• 23" étendu (16:9): Utilisez un rapport d'aspect 16:9 sur un écran de 23 pouces. Les images avec un rapport d'aspect différent ne seront pas affichées.

Il se peut que la fonction ne soit pas prise en charge selon les ports fournis avec le produit.

Vous pouvez modifier la taille de l'écran si les conditions suivantes sont réunies:

Un périphérique de sortie numérique est branché via le câble HDMI/DP.

Le signal d'entrée est de 480p, 576p, 720p ou 1080p et l'image s'affiche normalement sur le moniteur (certains modèles ne prennent pas en charge tous ces signaux.).

Cette fonction ne peut être réglée que lorsque l'entrée externe est connectée via HDMI/DP et que Mode PC/AV est réglé sur AV. (DisplayPort/HDMI1/HDMI2: Cette option est disponible lorsque la fonction FreeSync est désactivée) Enreg. Paramètres Enregistrez jusqu'à trois modes de jeu personnalisé selon vos préférences. Appuyez sur une touche de raccourci de mode de jeu sur la partie inférieure du moniteur pour accéder directement à votre mode de jeu personnalisé préféré.

Si vous modifiez et enregistrez un mode de jeu personnalisé, les réglages précédents seront supprimés. Faites attention lors de la modification d'un mode.

• Paramètre de jeu 1 / Paramètre de jeu 2 / Paramètre de jeu 3 Touche de réglage de jeu Vous pouvez rapidement voir le paramètre grâce à une touche de raccourci située en bas, sans utiliser de menu OSD. Vous pouvez directement voir les paramètres pour trois modes différents.35 Configuration d'écran Configurez les paramètres d'écran (tels que la luminosité). Une description de chaque fonction est fournie. Chapitre05 ―Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Mode image Ce menu permet d'obtenir une qualité d'image optimale pour l'environnement dans lequel le produit sera utilisé. ―Ce menu n'est pas disponible quand Mode Protection est activé. ― Ce menu n'est pas disponible quand Econ. énergie Plus est activé. ―Ce menu n'est pas disponible quand SAMSUNG MAGIC Angle est activé. En mode PC

• Personnalisé: permet de personnaliser les paramètres de l’écran.

• FPS: Augmentez la luminosité des zones sombres de l'écran de jeu FPS. Ce mode augmente la visibilité de vos ennemis pendant un jeu FPS.

• RTS: Augmentez la température de couleur et le rapport de contraste pour améliorer la visibilité de l'écran RTS et de la mini-carte.

• Jeu de rôle: Ce mode est optimisé pour les graphiques 3D et la messagerie instantanée sur l'écran de jeu RPG.

• AOS: Augmentez le rapport de contraste pour obtenir une qualité d'image optimisée pour l'écran de jeu AOS.

• Cinéma: Obtenez la luminosité et la netteté des télévisions qui conviennent à la lecture de contenu vidéo et DVD. En mode AV Lorsque l'entrée externe est connectée via la prise HDMI/DP et que Mode PC/AV est réglé sur AV, la fonction Mode image dispose de quatre paramètres automatiques d'image (Dynamique, Standard, Cinéma et Personnalisé) prédéfinis en usine. Vous pouvez activer indifféremment le Dynamique, Standard, Cinéma ou Personnalisé. Vous pouvez sélectionner Personnalisé qui rappellera automatiquement vos paramètres personnels d'image.

• Dynamique: Sélectionnez ce mode pour obtenir une image plus nette qu'en mode Standard.

• Standard: Sélectionnez ce mode dans un environnement lumineux. Ce mode fournit également une image nette.

• Cinéma: Sélectionnez ce mode dans un environnement sombre. Cela économise de l'énergie et réduit la fatigue des yeux.

• Personnalisé: Sélectionnez ce mode pour ajuster l'image selon vos préférences.36 Luminosité Permet de régler la luminosité globale de l'image. (Plage: 0~100) Plus la valeur est élevée, plus l'image est lumineuse.

Ce menu n'est pas disponible quand Econ. énergie Plus est activé.

Ce menu n'est pas disponible quand Mode Protection est activé. Contraste Permet de régler le contraste entre les objets et l'arrière-plan. (Plage: 0~100) Une valeur plus élevée augmente le contraste; l'objet apparaît alors plus clair.

Ce menu n'est pas disponible si Mode image est défini sur le mode Cinéma. Netteté Rend le contour des objets plus net ou plus flou. (Plage: 0~100) Une valeur élevée accentue la netteté du contour des objets.

Ce menu n'est pas disponible si Mode image est défini sur le mode Cinéma. Couleur Réglez la teinte de l'écran.

Ce menu n'est pas disponible quand Mode Protection est activé.

Ce menu n'est pas disponible si Mode image est défini sur le mode Cinéma.

Les menus Nuance coul. et Gamma ne sont pas disponibles lorsque l’option SAMSUNG MAGIC Angle est activée.

• Rouge: Ajustez le niveau de saturation du rouge. Plus la valeur est proche de100, plus l'intensité de la couleur est élevée.

• Vert: Ajustez le niveau de saturation du vert. Plus la valeur est proche de100, plus l'intensité de la couleur est élevée.

• Bleu: Ajustez le niveau de saturation du bleu. Plus la valeur est proche de100, plus l'intensité de la couleur est élevée.

• Nuance coul.: Sélectionnez la nuance des couleurs qui répond le mieux à vos besoins de visualisation. ‒ Froide 2: Définissez une température de couleur plus froide que Froide 1. ‒ Froide 1: Définissez une température de couleur plus froide qu'en mode Normal. ‒ Normal: Affichez la nuance des couleurs standard. ‒ Chaude 1: Définissez une température de couleur plus chaude qu'en mode Normal. ‒ Chaude 2: Définissez une température de couleur plus froide que Chaude 1. ‒ Personnalisé: Personnalisez la nuance des couleurs.

Lorsque l'entrée externe est connectée via la prise HDMI/DP et que Mode PC/AV est défini sur AV, Nuance coul. dispose de quatre paramètres de température des couleurs (Froide, Normal, Chaude et Personnalisé).

• Gamma: Ajustez le niveau moyen de luminance. ‒ Mode 1 / Mode 2 / Mode 337 SAMSUNG MAGIC Angle SAMSUNG MAGIC Angle vous permet de configurer certains paramètres pour obtenir une qualité d'image optimale en fonction de votre angle de vision.

Ce menu n'est pas disponible si Mode image est défini sur le mode Cinéma.

Ce menu n'est pas disponible quand Mode Protection est activé. Vous pouvez personnaliser l'angle selon vos préférences.

: Sélectionnez cette option pour une vision directement en face du produit.

: Sélectionnez cette option pour une vision depuis un emplacement légèrement plus bas que le produit.

: Sélectionnez cette option pour une vision depuis un emplacement plus bas que celui du Mode Penché 1.

: Sélectionnez cette option pour une vision depuis un emplacement plus haut que le produit.

: Sélectionnez cette option pour une vision depuis l'un des côtés du produit.

• Affichage groupe: Sélectionnez cette option pour plusieurs spectateurs situés aux emplacements

• Personnalisé: Le Mode Penché 1 s'appliquera par défaut si Personnalisé est sélectionné. Niveau noir HDMI Si un lecteur DVD ou un décodeur est connecté au produit via HDMI, la qualité de l'image (contraste/ couleur, niveau de noir, etc.) peut se dégrader en fonction du périphérique source connecté. Dans ce cas, il est possible d'utiliser Niveau noir HDMI pour régler la qualité de l'image. Si tel est le cas, vous pouvez corriger ce problème de qualité à l'aide de l'option Niveau noir HDMI.

Cette fonction est uniquement disponible en mode HDMI1, HDMI2.

• Normal: Sélectionnez ce mode en cas de non-dégradation du rapport de contraste.

• Bas: Sélectionnez ce mode pour réduire le niveau de noir et augmenter le niveau de blanc en cas de non-dégradation du rapport de contraste.

Il est possible que le Niveau noir HDMI ne soit pas compatible avec certains périphériques source.

La fonction Niveau noir HDMI est uniquement activée à une résolution AV donnée, telle que 720P à 60 Hz et 1080P à 60 Hz.38 Mode Protection Permet de définir une qualité d’image optimale pour la relaxation des yeux. La certification Low Blue Light Content de l’organisme TÜV Rheinland est remise aux produits qui répondent aux exigences en matière de faibles niveaux de lumière bleue. Lorsque l’option Mode Protection est réglée sur Mar., la lumière bleue à une longueur d’ondes d’environ 400nm diminue pour proposer la qualité d’image optimale nécessaire à la relaxation des yeux. Dans le même temps, le niveau de lumière bleue est inférieur aux paramètres par défaut, a été testé par l’organisme TÜV Rheinland, et est certifié répondre aux exigences des normes Low Blue Light Content de l’organisme TÜV Rheinland. Réglage de l'écran

Cette option est uniquement disponible lorsque la fonction Mode PC/AV est réglée sur AV.

Ce menu est disponible uniquement lorsque l'option Taille de l'écran est définie sur Adapter à l'écran en mode AV. Lorsqu'un signal de 480P, 576P, 720P ou 1080P est en entrée en mode AV, sélectionnez Adapter à l'écran pour ajuster la position horizontale aux niveaux 0-6. Configuration des fonctions Position H et Position V Position H: Déplacez l'écran vers la gauche ou la droite. Position V: Déplacez l'écran vers le haut ou le bas.39 Ajustement des paramètres OSD (Affichage sur écran) Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails. Chapitre06

Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Langue Vous pouvez définir la langue des menus.

Une modification du paramètre linguistique est appliquée uniquement au menu à l'écran.

Elle ne concerne pas les autres fonctions de votre ordinateur. Aff. heure Définissez la disparition automatique du menu d'affichage à l'écran (OSD) s'il n'est pas utilisé pendant une durée donnée. La fonction Aff. heure peut être utilisée pour indiquer le délai au terme duquel vous voulez que le menu OSD disparaisse.40 Configuration et réinitialisation Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails. Chapitre07

Les fonctions disponibles peuvent varier selon le modèle de produit. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Volume Réglez le paramètre Volume à l'aide du bouton GAUCHE/DROITE. Econ. énergie Plus La fonction Econ. énergie Plus permet de réduire la consommation d'électricité en contrôlant le courant électrique utilisé par la façade du moniteur.

Ce menu n'est pas disponible quand Mode Protection est activé.

• Arr.: Désactivez la fonction Econ. énergie Plus.

• Auto: La consommation d’électricité est automatiquement réduite de 10% environ par rapport au réglage actuel. (Le niveau de réduction de la consommation électrique dépend de la luminosité de l'écran.)

• Faible: La consommation d’électricité est réduite de 25% par rapport au réglage par défaut.

• Elevée: La consommation d’électricité est réduite de 50% par rapport au réglage par défaut.41 Minuterie OFF Minuterie OFF: Activez le mode Minuterie OFF. Désactiver dans: Le délai de la minuterie de mise hors tension peut être défini entre1et23heure(s). Le produit sera automatiquement mis hors tension une fois le nombre d'heures indiqué atteint.

Cette option est uniquement disponible lorsque la fonction Minuterie OFF est réglée sur Mar..

Pour les produits destinés au marché de certaines régions, la fonction Minuterie OFF est configurée pour s’activer automatiquement quatre heures après la mise sous tension du produit. Cette configuration est due aux réglementations en matière d’alimentation électrique. Si vous ne souhaitez pas faire fonctionner cette minuterie, accédez à

• Système et positionnez Minuterie OFF sur Arr.. Mode PC/AV Réglez l’option Mode PC/AV sur AV. L'image affichée est plus grande. Cette option est utile notamment lorsque vous regardez un film.

• Sélectionnez "PC" lors de la connexion à un PC.

• Sélectionnez "AV" lors de la connexion à un périphérique AV.

Fourni uniquement avec les modèles à écran large tels que 16:9 ou 16:10.

Si le moniteur est en mode HDMI1, HDMI2, DisplayPort et que l'écran affiche Vérif. câble signal ou que le mode d'économie d'énergie se déclenche, appuyez sur le bouton JOG pour afficher l'écran du bouton de fonction, puis sélectionnez l'icône . Vous pouvez sélectionner PC ou AV. Vers. DisplayPort Sélectionnez votre DisplayPort.

Si des paramètres incorrects sont définis, l'affichage de l'écran peut être vide. Dans ce cas, vérifiez les spécifications de l'appareil.

Si le moniteur (s'il est réglé sur HDMI1, HDMI2 ou DisplayPort) est en mode d'économie d'énergie ou affiche le message Vérif. câble signal ou le mode d'économie d'énergie se déclenche, appuyez sur le bouton JOG pour afficher l'écran du bouton de fonction puis sélectionnez le bouton pour afficher l'affichage d'écran (OSD). Vous pouvez sélectionner 1.1 ou 1.2↑.

Avec le réglage Vers. DisplayPort sur 1.1, pour la limite de bande passante du protocole DisplayPort 1.1, la fréquence de rafraîchissement de sortie maximum réelle des cartes graphiques ne peut pas atteindre un niveau de 120 Hz/144 Hz. Détection source Sélectionnez soit Auto soit Manuel comme méthode de reconnaissance du signal d'entrée.42 Tch Nombre répét. Vous pouvez sélectionner Accélération, 1 sec ou 2 sec. Si vous sélectionnez Pas de répétition, une commande ne répond qu'une fois quand on appuie sur un bouton donné. Activer LED Configurez les paramètres pour activer ou désactiver le voyant d'alimentation situé dans la partie basse du produit.

• Marche: Le voyant d'alimentation est allumé lorsque le produit est activé.

• Veille: Le voyant d'alimentation est allumé lorsque le produit est désactivé. Réinitialiser tout Restaurez tous les paramètres d'usine par défaut du produit.

Paramètre de jeu 1, Paramètre de jeu 2 et Paramètre de jeu 3 enregistrés sous Enreg. Paramètres ne seront pas modifiés. Information Affichez la source d'entrée, la fréquence et la résolution actuelles. Jeu Image Affich. à l'écran Système Information Ég. zones sombres Arr.12 120 Mar. Temps de réponse Fréqu. rafraîch. FreeSync Retard aff. Faible Mode image: Personnalisé

L'image affichée peut varier en fonction du modèle.43 Installation du logiciel Chapitre08 Easy Setting Box Easy Setting Box permet à l’utilisateur de partager le moniteur en plusieurs sections. Pour installer la dernière version de l’application Easy Setting Box, téléchargez-la à partir du site Web de Samsung Electronics, à l’adresse http://www.samsung.com. ―Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas l'ordinateur après l'installation. ― Il se peut que l'icône Easy Setting Box ne soit pas visible, en fonction des caractéristiques du système informatique et de l'appareil. ―Si l'icône de raccourci ne s'affiche pas à l'écran, appuyez sur la touche F5. Restrictions et problèmes relatifs à l'installation L'installation de Easy Setting Box peut être influencée par la carte graphique, la carte mère et l'environnement réseau. Caractéristiques du système Système d'exploitation Matériel

• Windows 7 32Bit/64Bit • Windows 8 32Bit/64Bit • Windows 8.1 32Bit/64Bit • Windows 10 32Bit/64Bit • Au moins 32Mo de mémoire • Au moins 60 Mo d'espace disque libre sur le disque dur44 Guide de dépannage Chapitre09 Conditions requises avant de contacter le Centre de service clientèle Samsung ―Avant de contacter le service clientèle de Samsung, nous vous invitons à tester votre produit en suivant la procédure décrite ci-après. Si le problème persiste, contactez le service clientèle. Test du produit Vérifiez que votre produit fonctionne normalement en utilisant la fonction de test appropriée.Si l'écran est hors tension et que le voyant d'alimentation clignote alors que le produit est correctement branché à un PC, procédez à un test d'auto-diagnostic. Mettez hors tension l'ordinateur et l'appareil. Débranchez le câble du produit. Met l'appareil sous tension.

Si le message Vérif. câble signal apparaît, le produit fonctionne normalement. ―Si l'écran reste noir, vérifiez l'ordinateur, le contrôleur vidéo et le câble. Vérification de la résolution et de la fréquence Si un mode dépassant la résolution prise en charge est utilisé (consultez la section Tableau des modes de signal standard), le message Mode non optimal apparaîtra pendant un court moment. ―La résolution affichée peut varier en fonction des câbles et des paramètres du système informatique. Vérifiez les éléments suivants: Problème d'installation (mode PC) L'écran s'allume et s'éteint continuellement.Vérifiez que le câble est correctement branché entre le produit et le PC et que les connecteurs sont bien verrouillés.Des espaces vides apparaissent sur les quatre côtés de l'écran lorsqu'un câble HDMI ou HDMI-DVI est branché au produit et à l'ordinateur.Les espaces blancs visibles sur l'écran ne sont pas liés au produit.Ils sont provoqués par l'ordinateur ou la carte graphique. Pour résoudre le problème, réglez la taille de l'écran dans les paramètres HDMI ou DVI de la carte graphique.Si le menu relatif aux paramètres de la carte graphique n'inclut pas d'option permettant de régler la taille de l'écran, effectuez une mise à niveau du pilote de la carte graphique.(Pour plus d'informations sur le réglage de l'écran, contactez le fabricant de la carte graphique ou de l'ordinateur.) Problème d'écran Le voyant d'alimentation est éteint. L'écran ne s'allume pas.Vérifiez que le câble d'alimentation est correctement branché.Le message Vérif. câble signal apparaît.Vérifiez que le câble est correctement branché au produit.Assurez-vous que le périphérique connecté à l'appareil est sous tension.45 Mode non optimal est affiché. Ce message apparaît si le signal de la carte graphique dépasse la résolution ou la fréquence maximale acceptée pour le produit. Modifiez la résolution et la fréquence maximales pour qu'elles correspondent aux performances du produit, en vous référant au Tableau des modes de signal standard (p. 48). Les images affichées à l'écran sont déformées. Vérifiez le branchement du câble avec l'appareil. L'image n'est pas nette. Retirez tous les accessoires (câble d'extension vidéo, etc.), puis réessayez. Réglez la résolution et la fréquence selon le niveau recommandé. L'image à l'écran est instable et tremble. Des ombres ou des images fantômes restent affichées sur l'écran. Vérifiez que la résolution et la fréquence du PC sont définies sur des valeurs compatibles avec l'appareil. Le cas échéant, vous pourrez ensuite modifier les paramètres en vous reportant au tableau des modes de signal standard (p. 48) dans ce manuel et au menu Information sur l'appareil. L'écran est trop lumineux. L'écran est trop sombre. Ajustez les valeurs Luminosité et Contraste. Les couleurs sont inadéquates. Modifiez les paramètres de Couleur. Les couleurs affichées ne sont pas nettes ou une distorsion des couleurs est perceptible. Modifiez les paramètres de Couleur. Le blanc ne l'est pas vraiment. Modifiez les paramètres de Couleur. Aucune image n'est visible sur l'écran et le voyant d'alimentation clignote toutes les 0,5 à 1seconde. L'appareil est en mode d'économie d'énergie. Appuyez sur une touche du clavier ou déplacez la souris pour revenir à l'écran précédent. Le texte est flou. Si vous utilisez un système d’exploitation Windows (Windows 7, Windows 8, Windows 8.1 ou Windows 10, par exemple): Allez dans Panneau de configuration → Polices → Ajuster le texte ClearType et modifiez l'option Activer ClearType. La lecture vidéo est hachée. Il est possible que la lecture soit hachée avec de gros fichiers vidéo en haute définition. Ceci peut être dû au fait que le lecteur vidéo n'est pas optimisé pour l'ordinateur utilisé. Essayez de lire le fichier à l'aide d'un autre lecteur vidéo. Problème de son Il n'y a pas de son. Vérifiez le branchement du câble audio ou réglez le volume. Vérifiez le volume. Le volume est trop faible. Permet de régler le volume. Si le problème subsiste après avoir réglé le volume sur le niveau maximum, réglez le volume de la carte son de l'ordinateur ou de votre logiciel. La vidéo est disponible mais aucun son n’est émis. Aucun son n’est émis si le périphérique d’entrée est connecté à l’aide d’un câble HDMI-DVI. Connectez le périphérique à l’aide d’un câble HDMI ou DP. Problème de périphérique source Un bip est émis au démarrage de mon ordinateur. Si un signal sonore (bip) est émis pendant le démarrage de l'ordinateur, faites-le réparer.46 Questions & réponses

Consultez le guide d'utilisateur relatif à votre PC ou à votre carte graphique pour obtenir des instructions plus précises sur les réglages. Comment puis-je modifier la fréquence? Pour définir la fréquence de votre carte graphique, procédez comme suit:

• Windows 7: Sous Panneau de configuration → Apparence et personnalisation → Affichage → Résolution d'écran → Paramètres avancés → Écran, réglez la Fréquence de rafraîchissement sous Paramètres du moniteur.

• Windows 8(Windows 8.1): Sélectionnez Paramètres → Panneau de configuration → Apparence et personnalisation → Affichage → Résolution d'écran → Paramètres avancés → Écran, puis réglez la Fréquence d'actualisation sous Paramètres du moniteur.

• Windows 10: Sous Paramètres → Système → Affichage → Paramètres d'affichage avancés → Afficher les propriétés de l’adaptateur → Écran, réglez la Fréquence de rafraîchissement sous Paramètres du moniteur. Comment puis-je modifier la résolution?

• Windows 7: Sélectionnez Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution, puis réglez la résolution.

• Windows 8(Windows 8.1): Sélectionnez Paramètres → Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution, puis réglez la résolution.

• Windows 10: Sous Paramètres → Système → Affichage → Paramètres d'affichage avancés, reglez la résolution. Comment puis-je définir le mode d'économie d'énergie?

• Windows 7: Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration → Apparence et personnalisation → Personnaliser → Paramètres de l'écran de veille → Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinateur.

• Windows 8(Windows 8.1): Vous pouvez définir le mode d'économie d'énergie sous Paramètres → Panneau de configuration → Apparence et personnalisation → Personnaliser → Paramètres de l'écran de veille → Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinateur.

• Windows 10: Vous pouvez définir le mode d'économie d'énergie sous Paramètres → Personnalisation → Écran de verrouillage → Paramètres du délai d’expiration de l’écran → Alimentation & Mise en veuille ou en accédant à la configuration du BIOS sur l'ordinateur.47 Caractéristiques techniques Chapitre10 Général Nom du modèle S25HG50FQ* S27HG50QQ* Taille Classe 25 (24,5 pouces / 62,2 cm) Classe 27 (26,9 pouces / 68,4 cm) Surface d'affichage 543,74 mm (H) x 302,62 mm (V) 21,4 pouces (H) x 11,9 pouces (V) 596,74 mm (H) x 335,66 mm (V) 23,5 pouces (H) x 13,2 pouces (V) Pas des pixels 0,2832 mm (H) x 0,2802 mm (V) 0,01115 pouces (H) x 0,011031 pouces (V) 0,2331 mm (H) x 0,2331 mm (V) 0,009177 pouces (H) x 0,009177 pouces (V) Fréquence d'horloge maximale 297 MHz 346,5 MHz 346,5 MHz 241,5 MHz 590 MHz 590 MHz Alimentation Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Connecteurs de signal HDMI, DisplayPort Conditions environnementales Fonctionnement

Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez. Pixelsou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit. Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité. Pour les spécifications détaillées de l'appareil, veuillez visiter le site Web de Samsung Electronics.48 Tableau des modes de signal standard Nom du modèle S25HG50FQ* S27HG50QQ* Synchronisation Fréquence horizontale 30 à 167 kHz 30 à 223 kHz Fréquence verticale 30 à 120 Hz (HDMI1) 30 à 144 Hz (HDMI2) 30 à 144 Hz (DisplayPort) 50 à 75 Hz (HDMI1) 50 à 144 Hz (HDMI2) 50 à 144 Hz (DisplayPort) Résolution Résolution optimale 1920 x 1080 à 120 Hz (HDMI1) 1920 x 1080 à 144 Hz (HDMI2) 1920 x 1080 à 144 Hz (DisplayPort) 2560 x 1440 à 60 Hz (HDMI1) 2560 x 1440 à 144 Hz (HDMI2) 2560 x 1440 à 144 Hz (DisplayPort) Résolution maximale 1920 x 1080 à 120 Hz (HDMI1) 1920 x 1080 à 144 Hz (HDMI2) 1920 x 1080 à 144 Hz (DisplayPort) 2560 x 1440 à 60 Hz (HDMI1) 2560 x 1440 à 144 Hz (HDMI2) 2560 x 1440 à 144 Hz (DisplayPort) Si un signal appartenant aux modes de signal standard suivants est transmis depuis votre PC, l'écran s'ajustera automatiquement. Dans le cas d'un signal différent, il se peut que l'écran n'affiche aucune image alors que le voyant d'alimentation est allumé. Dans ce cas, modifiez les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique.49 S25HG50FQ* HDMI1 Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge (MHz) Polarité synchronisée (H/V) IBM, 720 x 400 31,469 70,087 28,322 -/+ MAC, 640 x 480 35,000 66,667 30,240 -/- MAC, 832 x 624 49,726 74,551 57,284 -/- MAC, 1152 x 870 68,681 75,062 100,000 -/- VESA DMT, 640 x 480 31,469 59,940 25,175 -/- VESA DMT, 640 x 480 37,861 72,809 31,500 -/- VESA DMT, 640 x 480 37,500 75,000 31,500 -/- VESA DMT, 800 x 600 35,156 56,250 36,000 +/+ VESA DMT, 800 x 600 37,879 60,317 40,000 +/+ VESA DMT, 800 x 600 48,077 72,188 50,000 +/+ VESA DMT, 800 x 600 46,875 75,000 49,500 +/+ VESA DMT, 1024 x 768 48,363 60,004 65,000 -/- VESA DMT, 1024 x 768 56,476 70,069 75,000 -/- VESA DMT, 1024 x 768 60,023 75,029 78,750 +/+ VESA DMT, 1152 x 864 67,500 75,000 108,000 +/+ VESA DMT, 1280 x 720 45,000 60,000 74,250 +/+ VESA DMT, 1280 x 800 49,702 59,810 83,500 -/+ VESA DMT, 1280 x 1024 63,981 60,020 108,000 +/+ VESA DMT, 1280 x 1024 79,976 75,025 135,000 +/+ VESA DMT, 1440 x 900 55,935 59,887 106,500 -/+ VESA DMT, 1600 x 900 60,000 60,000 108,000 +/+ VESA DMT, 1680 x 1050 65,290 59,954 146,250 -/+ VESA DMT, 1920 x 1080 67,500 60,000 148,500 +/+ CEA, 1920 x 1080 112,500 100,000 297,000 +/+ CEA, 1920 x 1080 135,000 120,000 297,000 +/+50 S25HG50FQ* HDMI2 Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge (MHz) Polarité synchronisée (H/V) IBM, 720 x 400 31,469 70,087 28,322

Fréquence horizontale Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre réciproque d'un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz.

Fréquence verticale La répétition de la même image des dizaines de fois par seconde permet de visualiser des images naturelles. Cette fréquence de répétition s'appelle la «fréquence verticale» ou «fréquence de rafraîchissement» et est mesurée en Hz.

En raison de la nature même de l'écran, cet appareil ne peut être réglé que sur une seule résolution pour chaque taille d'écran afin de garantir une qualité d'image optimale. La définition d'une résolution autre que celle qui est spécifiée peut entraîner une dégradation de la qualité d'image. Pour éviter ce problème, il est conseillé de sélectionner la résolution optimale indiquée pour votre produit.56 Annexe Chapitre11 Prise en charge des frais de service (imputables aux clients) ―Même si une demande d'intervention est effectuée pendant la période de garantie, la visite d'un technicien peut vous être facturée dans les cas suivants : Produit non défectueux La demande porte sur le nettoyage du produit, un réglage, des explications, la réinstallation, etc.

• Si un technicien fournit des instructions sur l'utilisation du produit ou procède simplement à des réglages d'options sans démonter le produit.

• Le défaut résulte de facteurs environnementaux externes (Internet, antenne, signal du réseau filaire, etc.)

• Le produit est réinstallé ou d'autres appareils ont été connectés après la première installation du produit.

• Le produit est réinstallé suite à un déplacement dans un autre endroit ou dans un autre bâtiment.

• Le client demande des instructions sur la manière d'utiliser l'appareil de façon à coexister avec un autre produit de l'entreprise.

• Le client demande des instructions sur la manière d'utiliser le réseau ou un autre programme de l'entreprise.

• Le client demande l'installation du logiciel et la configuration du produit.

• Le technicien de maintenance est chargé d'éliminer / de nettoyer la poussière ou d'autres matières étrangères à l'intérieur du produit.

• Le client demande une autre installation après l'achat d'un produit en ligne ou via le télé-achat. Dommage provoqué par le client Cas où le dommage du produit est provoqué par une mauvaise manipulation ou réparation imputable au client. Si un dommage causé au produit est dû à l'un des facteurs suivants :

• Impact ou chute externe.

• Utilisation de matériaux ou d'un produit vendu séparément non recommandé(s) par Samsung.

• Réparation effectuée par une personne qui ne représente pas un prestataire de services externe ou un partenaire agréé par Samsung Electronics Co., Ltd.

• Refonte ou réparation du produit effectuée par le client.

• Utilisation d'une tension inappropriée ou de connexions électriques non autorisées.

• Précautions ou avertissements indiqués dans le manuel d'utilisation non suivis. Autres cas

• La défaillance du produit résulte d'une catastrophe naturelle. (foudre, incendie, tremblement de terre, inondation, etc.)

• Tous les composants consommables sont épuisés. (batterie, encre, lumières fluorescentes, tête, vibrateur, lampe, filtre, ruban, etc.) ―Si le client demande une intervention alors que le produit ne présente aucun défaut, des frais de service pourront lui être facturés. Veuillez lire attentivement le manuel d'utilisation au préalable.
