MODE D'EMPLOI S24C450DL SAMSUNG

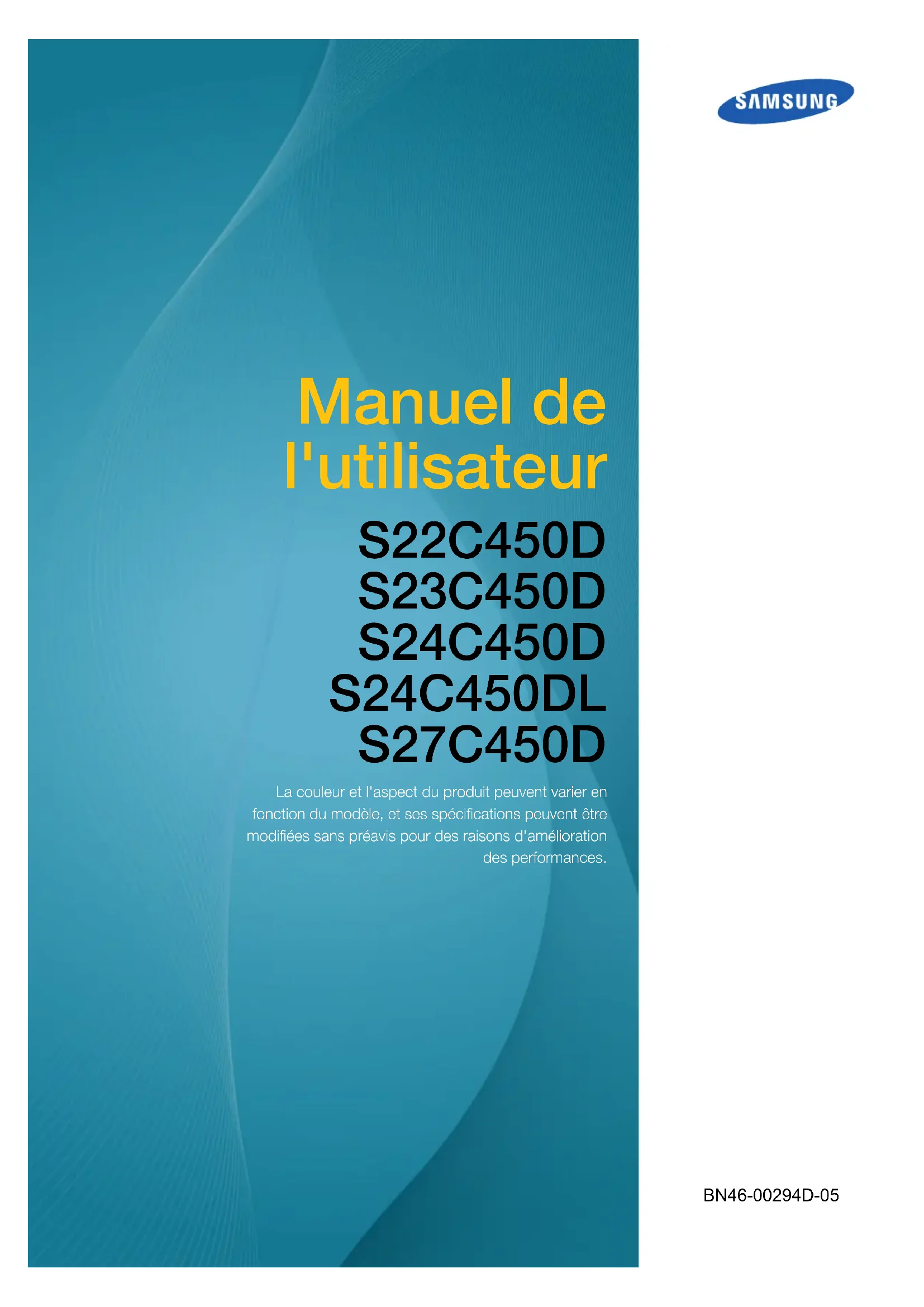

Manuel de l'utilisateur S22C450D S23C450D S24C450D S24C450DL S27C450D La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances. BN46-00294D-05Table des matières

PRODUIT 7 Copyright 7 Icônes utilisées dans ce guide 8 Nettoyage 8 Nettoyage 9 Sécurisation de l'espace d'installation 9 Précautions de stockage 10 Consignes de sécurité 10 Symboles 11 Électricité et sécurité 12 Installation 14 Fonctionnement 18 Position appropriée lors de l'utilisation du produit PRÉPARATIFS 19 Vérification du contenu 19 Retrait de l'emballage 20 Vérification des composants 21 Pièces 21 Boutons frontaux 23 Face arrière 24 Vue latérale droite 25 Installation 25 Fixation au support 26 Ajustement de l'inclinaison et de la hauteur du produit 26 Rotation de l'écran 27 Installation d'un support mural ou de bureau 28 Verrou antivol CONNEXION ET UTILISATION D'UN

29 Avant toute connexion 29 Points à vérifier avant la connexion 29 Branchement de l'alimentationTable des matières Table des matières

30 Connexion et utilisation d'un ordinateur 30 Connexion à un PC 34 Installation de pilote 35 Définition de la résolution optimale 36 Modification de la résolution via un PC CONFIGURATION D'ÉCRAN 40 Luminosité 40 Configuration de la Luminosité 41 Contraste 41 Configuration du Contraste 42 Netteté 42 Configuration de la Netteté 43 SAMSUNG MAGIC Bright 43 Configuration de SAMSUNG MAGIC Bright 44 SAMSUNG MAGIC Angle 44 Configuration de SAMSUNG MAGIC Angle 45 Taille d'image 45 Changement de Taille d'image 47 Position H et Position V 47 Configuration des fonctions Position H et Position V 48 Régl. de base 48 Ajustement de Régl. de base 49 Régl. précis 49 Ajustement de Régl. précis

L'ÉCRAN 55 Langue 55 Configuration de la Langue 56 Menu Position H et Menu Position V 56 Configuration des fonctions Menu Position H et Menu Position V 57 Aff. heure 57 Configuration d'Aff. heure 58 Transparence 58 Modification de la Transparence CONFIGURATION ET RÉINITIALISATION 59 Réinitialiser 59 Initialisation des paramètres (Réinitialiser) 60 Econ. énergie 60 Configuration d'Econ. énergie 61 Minuterie OFF 61 Configuration de la fonction Minuterie OFF 62 Désactiver dans 62 Configuration de Désactiver dans 63 Mode PC/AV 63 Configuration du Mode PC/AV 64 Tch Nombre répét. 64 Configuration de Tch Nombre répét. 65 Détection source 65 Configuration de Détection sourceTable des matières Table des matières

AUTRES 67 INFORMATIONS 67 Affichage des INFORMATIONS 68 Réglage des paramètres Luminosité et Contraste dans l'écran initial INSTALLATION DU LOGICIEL 69 MagicTune 69 Qu’est-ce que "MagicTune" ? 69 Installation du logiciel 70 Désinstallation du logiciel 71 MultiScreen 71 Installation du logiciel 72 Désinstallation du logiciel 73 MagicRotation 73 Installation du logiciel 75 Désinstallation du logiciel GUIDE DE DÉPANNAGE 76 Exigences préalables à tout contact avec le service clientèle de Samsung 76 Test du produit 76 Vérification de la résolution et de la fréquence 76 Vérifiez les éléments suivants : 78 Questions-réponses CARACTÉRISTIQUES TECHNIQUES 80 Généralités 84 économiseur d'énergie 85 Présélection des modes de temporisation

ANNEXE 91 Comment contacter Samsung dans le

mondeTable des matières Table des matières

97 Prise en charge des frais de service (imputables aux clients) 97 Produit non défectueux 97 Dommage provoqué par le client 98 Autres cas 99 Mise au rebut appropriée 99 Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) 100 Terminologie INDEX7 Avant utilisation du produit Avant utilisation du produit Copyright Le contenu du présent guide est sujet à modification sans préavis à des fins d'amélioration de la qualité.© 2012 Samsung ElectronicsSamsung Electronics détient les droits d'auteur du présent guide. Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung Electronics.Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation.VESA, DPM et DDC sont des marques déposées du groupe Video Electronics Standards Association. Icônes utilisées dans ce guide Des frais d'administration peuvent vous être facturés si : (a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut. (c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation). (b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut. (c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation). Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous.8 Avant utilisation du produit Avant utilisation du produit Nettoyage Nettoyage Procédez avec soin lors du nettoyage, car il est facile de rayer l'écran et l'extérieur des LCD perfectionnés. Respectez la procédure suivante lors du nettoyage.

1. Mettez hors tension le moniteur et l'ordinateur.

2. Débranchez le câble d'alimentation du moniteur.

Tenez le câble d'alimentation par la fiche et ne touchez pas le câble si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir.

3. Essuyez l'écran du moniteur à l'aide d'un chiffon propre, doux et sec.

N'appliquez aucun agent de nettoyage contenant de l'alcool, des solvants ou des tensioactifs sur le moniteur. Ne pulvérisez pas d'eau ou de détergent directement sur le produit.

4. Humidifiez un chiffon doux et sec avec de l'eau et essorez-le autant que

possible avant de nettoyer l'extérieur du moniteur.

5. Branchez le câble d'alimentation au produit après avoir nettoyé ce

6. Mettez sous tension le moniteur et l'ordinateur.

Avant utilisation du produit Avant utilisation du produit Sécurisation de l'espace d'installation Veillez à conserver de l'espace autour du produit pour garantir une bonne ventilation. Une augmentation de la température interne peut provoquer un incendie et endommager le produit. Lors de l'installation du produit, veillez à conserver un espace équivalent ou supérieur à celui indiqué ci- dessous. L'aspect extérieur peut varier en fonction du produit. Précautions de stockage Si l'intérieur du moniteur doit être nettoyé, contactez le Centre de service clientèle Samsung (page 91). (Des frais de service seront facturés.) 10 cm(3,93pouces)10 cm(3,93pouces)10 cm(3,93pouces)10 cm (3,93pouces)10 cm (3,93pouces)10 Avant utilisation du produit Avant utilisation du produit Consignes de sécurité Symboles Attention RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR Attention : POUR LIMITER LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE CACHE (OU LE DOS). L'INTÉRIEUR NE CONTIENT AUCUNE PIÈCE GÉRABLE PAR L'UTILISATEUR. CONFIEZ TOUT ENTRETIEN AU PERSONNEL QUALIFIÉ. Ce symbole indique la présence d'une tension élevée à l'intérieur. Il est dangereux d'établir un quelconque contact avec des pièces internes de ce produit. Ce symbole vous avertit qu'une documentation importante relative au fonctionnement et à la maintenance de ce produit a été fournie avec ce dernier. Avertissement Des dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suivies. Attention Des dommages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies. Les activités marquées de ce symbole sont interdites. Les instructions marquées de ce symbole doivent être suivies.11 Avant utilisation du produit Avant utilisation du produit Électricité et sécurité Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous. Avertissement N'utilisez pas de câble d'alimentation ou de fiche endommagé(e), ni de prise lâche. Un choc électrique ou un incendie pourrait en résulter. Ne branchez pas trop de produits à la même prise de courant. La prise risquerait de surchauffer et de provoquer un incendie. Ne touchez pas la fiche si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir. Insérez complètement la fiche pour qu'elle soit bien bloquée. Tout branchement instable peut provoquer un incendie. Branchez la fiche du câble d'alimentation à une prise à la terre. (Appareils isolés de type 1 uniquement.) Un choc électrique ou des dommages corporels pourrai(en)t survenir. Ne pliez ni ne tirez le câble d'alimentation trop fortement. N'exercez pas de poids sur le câble d'alimentation à l'aide d'un objet lourd. Un câble d'alimentation endommagé peut provoquer un choc électrique ou un incendie. Ne placez pas le câble d'alimentation ou le produit à proximité de sources de chaleur. Un choc électrique ou un incendie pourrait en résulter. Retirez toute substance étrangère, telle que de la poussière, autour des broches et de la prise de courant à l'aide d'un chiffon sec. Ces substances pourraient provoquer un incendie.

!12 Avant utilisation du produit Avant utilisation du produit Attention Installation Avertissement Ne débranchez pas le câble d'alimentation quand le produit est en cours d'utilisation. Le produit pourrait être endommagé par un choc électrique. N'utilisez pas le câble d'alimentation pour des produits autres que les produits autorisés fournis par Samsung. Un choc électrique ou un incendie pourrait en résulter. Maintenez dégagée la prise à laquelle le câble d'alimentation est branché. En cas de problème dans le produit, débranchez le câble d'alimentation pour couper complètement l'alimentation du produit. Le bouton marche/arrêt ne permet pas de couper totalement l'alimentation du produit. Tenez la fiche quand vous débranchez le câble d'alimentation de la prise. Un choc électrique ou un incendie pourrait en résulter. Ne placez pas de bougies, d'insectifuges ou de cigarettes sur le produit. N'installez pas le produit près de sources de chaleur. Ces substances pourraient provoquer un incendie. Évitez d'installer le produit dans un espace étroit à mauvaise aération, comme une étagère ou un placard. De tels emplacements peuvent provoquer un incendie en raison d'une hausse de la température interne. Conservez le sac d'emballage plastique du produit hors de portée des enfants. Ces sacs présentent un risque d'étouffement.

!13 Avant utilisation du produit Avant utilisation du produit Attention N'installez pas le produit sur une surface instable ou sujette aux vibrations (étagère mal fixée, surface en pente, etc.). Le produit pourrait tomber et se casser ou provoquer des blessures. L'utilisation du produit dans une zone à vibrations excessives peut endommager le produit ou provoquer un incendie. N'installez pas le produit dans un véhicule ou un endroit exposé à la poussière, à l'humidité (gouttes d'eau, etc.), à l'huile ou à la fumée. Un choc électrique ou un incendie pourrait en résulter. N'exposez pas le produit directement au soleil, à la chaleur ou à un objet chaud comme un four. La durée de vie du produit pourrait s'en trouver réduite, ou un incendie pourrait se déclencher. N'installez pas le produit à portée de jeunes enfants. Le produit pourrait tomber et blesser des enfants. Les huiles comestibles, telles que l'huile de soja, peuvent endommager ou déformer le produit. N'installez pas le produit dans une cuisine ou à proximité d'un comptoir de cuisine. Faites attention à ne pas faire tomber le produit quand vous le déplacez. Toute chute pourrait provoquer une défaillance du produit ou des blessures. Ne posez pas le produit sur sa face avant. L'écran pourrait être endommagé. Si vous installez le produit sur un meuble ou une étagère, assurez-vous que le bord inférieur de la face avant du produit ne dépasse pas. Le produit pourrait tomber et se casser ou provoquer des blessures. N'installez le produit que sur des meubles ou étagères de taille adéquate.

!14 Avant utilisation du produit Avant utilisation du produit Fonctionnement Avertissement Posez le produit avec soin. Le produit pourrait tomber et se casser ou provoquer des blessures. Toute installation du produit dans un endroit inhabituel (tel qu'un lieu exposé à de nombreuses particules fines, à des substances chimiques ou à des températures extrêmes, un aéroport ou une gare où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances. Assurez-vous de bien consulter le Centre de service clientèle Samsung (page 91) avant installation si vous voulez installer le produit dans ce type d'endroit. Une tension élevée circule dans le produit. N'essayez pas de démonter, réparer ou modifier le produit par vous-même. Un choc électrique ou un incendie pourrait en résulter. Contactez le Centre de service clientèle Samsung (page 91) pour toute réparation. Avant de déplacer le produit, éteignez-le et débranchez le câble d'alimentation et tous les autres câbles branchés. Dans le cas contraire, le câble d'alimentation pourrait être endommagé et un incendie ou un choc électrique pourrait en résulter. Si le produit génère un son étrange, une odeur de brûlé ou de la fumée, débranchez immédiatement le câble d'alimentation et contactez le Centre de service clientèle Samsung (page 91). Un choc électrique ou un incendie pourrait en résulter. Ne laissez pas les enfants se pendre au produit ou grimper dessus. Le produit pourrait tomber et vos enfants se blesser superficiellement ou gravement. En cas de chute du produit ou d'endommagement de l'extérieur, mettez le produit hors tension, débranchez le câble d'alimentation et contactez le Centre de service clientèle Samsung (page 91). Un choc électrique ou un incendie pourrait en résulter.

!15 Avant utilisation du produit Avant utilisation du produit Ne posez pas d'objet lourd, de jouet ou de bonbons sur le produit. Le produit ou l'objet lourd pourrait tomber si des enfants tentaient d'atteindre le jouet ou les bonbons, pouvant provoquer de graves blessures. En cas d'orage ou d'éclairs, mettez le bouton marche/arrêt en position arrêt et débranchez le câble d'alimentation. Un choc électrique ou un incendie pourrait en résulter. Ne faites pas tomber d'objets sur le produit et ne générez aucun impact. Un choc électrique ou un incendie pourrait en résulter. Ne tentez pas de déplacer le produit en tirant sur un câble tel que le câble d'alimentation. Le câble d'alimentation pourrait être endommagé et une défaillance du produit, un incendie ou un choc électrique pourrait en résulter. En cas de détection d'une fuite de gaz, ne touchez ni le produit, ni la fiche du câble d'alimentation. De plus, aérez immédiatement la zone. Des étincelles peuvent provoquer une explosion ou un incendie. Ne tentez pas de soulever ou de déplacer le produit en tirant sur un câble tel que le câble d'alimentation. Le câble d'alimentation pourrait être endommagé et une défaillance du produit, un incendie ou un choc électrique pourrait en résulter. N'utilisez ni ne conservez de pulvérisateur combustible ou de substance inflammable à proximité du produit. Une explosion ou un incendie pourrait en résulter. Assurez-vous que les aérations ne sont pas bloquées par une nappe ou des rideaux. Cela pourrait provoquer un incendie en raison d'une hausse de la température interne.

GAS !16 Avant utilisation du produit Avant utilisation du produit Attention N'insérez pas d'objet métallique (baguette, pièce de monnaie, épingle à cheveux, etc.) ou d'objet inflammable (papier, allumette, etc.) dans la ventilation ou les ports du produit. Si de l'eau ou toute autre substance étrangère pénètre dans le produit, mettez bien le produit hors tension, débranchez le câble d'alimentation et contactez le Centre de service clientèle Samsung (page 91). Une défaillance du produit, un choc électrique ou un incendie pourrait en résulter. Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur le produit. Si de l'eau ou toute autre substance étrangère pénètre dans le produit, mettez bien le produit hors tension, débranchez le câble d'alimentation et contactez le Centre de service clientèle Samsung (page 91). Une défaillance du produit, un choc électrique ou un incendie pourrait en résulter. Si vous laissez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux. Si vous ne pensez pas utiliser le produit pendant une longue période, activez le mode d'économie d'énergie ou un économiseur d'écran à image mobile. Débranchez le câble d'alimentation de la prise si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée (vacances, etc.). Un incendie pourrait être provoqué par de la poussière accumulée, une surchauffe, un choc électrique ou une fuite électrique. Appliquez la résolution et la fréquence conseillées au produit. Dans le cas contraire, votre vue pourrait se détériorer. Regarder l'écran de trop près pendant une longue période peut altérer votre vue. Ne tenez pas le moniteur à l'envers et ne le déplacez pas en le tenant par le support. Le produit pourrait tomber et se casser ou provoquer des blessures.

!17 Avant utilisation du produit Avant utilisation du produit N'utilisez pas d'humidificateurs ou de fours à proximité du produit. Un choc électrique ou un incendie pourrait en résulter. Reposez vos yeux pendant plus de 5 minutes après 1 heure d'utilisation du produit. Votre fatigue oculaire en sera atténuée. Ne touchez pas l'écran quand le produit est sous tension depuis longtemps, car il pourrait être chaud. Stockez les petits accessoires utilisés avec le produit hors de portée des enfants. Faites preuve de prudence lorsque vous réglez l'angle du produit ou la hauteur du support. Les enfants pourraient en effet se coincer les doigts ou les mains et se blesser. Si vous penchez trop fortement le produit, il pourrait tomber et blesser quelqu'un. Ne placez pas d'objets lourds sur le produit. Il pourrait en résulter une défaillance du produit ou des blessures.

!18 Avant utilisation du produit Avant utilisation du produit Position appropriée lors de l'utilisation du produit Utilisez le produit en adoptant la position suivante : Redressez votre dos. Gardez une distance de 45-50 cm entre vos yeux et l'écran, et regardez légèrement vers le bas en direction de l'écran. Gardez vos yeux directement en face de l'écran. Ajustez l'angle pour que la lumière ne se reflète pas sur l'écran. Gardez vos avant-bras perpendiculaires à la partie supérieure de vos bras et au même niveau que le dos de vos mains. Gardez vos épaules à un angle à peu près droit. Réglez la hauteur du produit pour pouvoir garder vos genoux pliés à 90 degrés ou plus, vos talons posés au sol et vos bras plus bas que votre cœur.19 1 Préparatifs

1.1 Vérification du contenu

1.1.1 Retrait de l'emballage

1 Ouvrez le carton d'emballage. Faites bien attention à ne pas endommager le produit si vous ouvrez l'emballage avec un instrument tranchant. 2 Retirez la mousse de polystyrène du produit. 3 Vérifiez les composants et retirez le polystyrène, ainsi que l'emballage en plastique. Cette image est présentée uniquement pour référence. 4 Rangez la boîte dans un endroit sec, de sorte que vous puissiez la réutiliser pour déplacer le produit ultérieurement.20 Préparatifs

1.1.2 Vérification des composants

En cas d'élément manquant, contactez le vendeur auprès duquel vous avez acheté le produit. L'aspect des composants et éléments vendus séparément peut être différent de l'illustration. Composants Les composants peuvent être différents suivant la région. Guide d'installation rapide Carte de garantie (Non disponible dans certains pays)Manuel d'utilisationCâble d'alimentation Câble D-SUB (en option) Câble DVI (en option)Câble USB (en option) Câble DP (en option) SupportSupport (Applicable uniquement pour les modèles de socle qui disposent de ports USB.)21 Préparatifs

1.2.1 Boutons frontaux

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Icônes Description Ouvrez ou fermez le menu d'affichage à l'écran (OSD), ou revenez au dernier menu. Verrouillage des menus à l'écran : conservez les paramètres actuels, ou verrouillez le contrôle de l'OSD pour empêcher toute modification involontaire des paramètres.Activer : Pour verrouiller les menus OSD, appuyez sur le bouton [ ] et maintenez-le enfoncé pendant dix secondes. Désactiver : Pour déverrouiller les menus OSD, appuyez sur le bouton [ ] et maintenez-le enfoncé pendant plus de dix secondes. Si les menus à l'écran sont verrouillés, les options Luminosité et Contraste peuvent être réglées, et l'écran INFORMATIONS peut être affiché. La fonction Touche personneue est accessible en appuyant sur le bouton [ ]. (La fonction Touche personneue est disponible même si les menus à l'écran sont verrouillés.) Configurez Touche personneue et appuyez sur [[ ]]. Les options suivantes sont activées.Angle - Bright - Econ. énergie - Taille d'image Pour configurer Touche personneue, accédez à CONF. ET REINIT. Touche personneue et sélectionnez le mode de votre choix. Guide des touches SAMSUNG MAGIC ANGLE AUTO SAMSUNG MAGIC ANGLE AUTO

1 Préparatifs Passez au menu supérieur ou inférieur ou réglez la valeur d'une option sur le menu OSD. Ce bouton permet de contrôler la luminosité et le contraste de l'écran. Permet de confirmer une sélection de menu. Si vous appuyez sur le bouton [ ] quand le menu OSD n'est pas affiché, la source d'entrée sera modifiée (Analogique/DVI/DisplayPort). Si vous mettez le produit sous tension ou modifiez la source d'entrée en appuyant sur le bouton [ ], un message indiquant la source d'entrée modifiée apparaîtra dans le coin supérieur gauche de l'écran. Appuyez sur le bouton [ ] pour régler automatiquement les paramètres de l'écran. Si vous modifiez la résolution dans les propriétés d'affichage, la fonction Réglage Automatique est activée. Cette fonction n'est disponible qu'en mode Analogique. Mettre l'écran sous et hors tension. Guide des touches Quand vous appuyez sur un bouton de contrôle sur le produit, le guide des touches s'affiche avant que le menu à l'écran s'ouvre. (Le guide présente la fonction du bouton utilisé.) Pour accéder au menu à l'écran alors que le guide est affiché, appuyez de nouveau sur le bouton correspondant. Le guide des touches peut varier selon la fonction ou le modèle du produit. Référez-vous au produit utilisé. Icônes Description AUTO AUTO23 Préparatifs

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Port À propos des ports Branchez le cordon d'alimentation de votre moniteur au port POWER IN situé à l'arrière de votre moniteur. Permet le branchement à un PC via le câble D-SUB. Connexion à un ordinateur avec un câble DVI. Permet de se connecter à un ordinateur via un câble DP. Permet le branchement à un PC via un câble USB. Ce port ne peut être relié qu'à un PC.

1.2.3 Vue latérale droite

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Port À propos des portsPermet le branchement à un périphérique source via un câble USB.25 Préparatifs

1.3.1 Fixation au support

Le démontage s'effectue dans l'ordre inverse du montage. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Etalez un chiffon ou un coussin sur une surface plane. Posez-y le produit face vers le bas.Ne retirez pas la tige tant que la fixation du socle est en cours.Insérez le support de base sur le socle dans la direction de la flèche.Fixez fermement la vis (à l'aide d'un tournevis ou d'une pièce de monnaie) au bas de la base-support.Une fois le socle installé, placez le produit en position verticale.Vous pouvez désormais retirer la tige et régler le socle.- AttentionNe soulevez pas le produit à l'envers en le tenant par le socle.26 Préparatifs

1.3.2 Ajustement de l'inclinaison et de la hauteur du produit

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Pour régler la hauteur, supprimez l'épingle. L'inclinaison et la hauteur de l'écran peuvent être ajustées. Tenez la partie centrale supérieure du produit et ajustez doucement la hauteur.

1.3.3 Rotation de l'écran

Vous pouvez faire pivoter le moniteur comme suit. Veillez à allonger complètement le socle avant de faire pivoter le moniteur. Sinon, le coin du moniteur risque de heurter le sol et d'être endommagé. Ne faites pas pivoter le moniteur dans le sens inverse des aiguilles d'une montre. Cela risque d'endommager le moniteur.

1.3.4 Installation d'un support mural ou de bureau

Avant de commencer l'installation Eteignez le produit et retirez le câble d'alimentation de la prise. Installation d'un support mural ou de bureau Fixez le support mural ou de bureau ici Fixation (vendue séparément). Alignez les logements, puis à l'aide des vis, fixez solidement la fixation du produit avec les pièces correspondantes du support mural ou de bureau. Remarques L'utilisation de vis d'une longueur supérieure à la longueur standard risque d'endommager les composants internes du produit. La longueur des vis requises pour un support mural non conforme aux normes VESA peut varier selon les spécifications. Etalez un chiffon ou un coussin sur une surface plane. Posez-y le produit face vers le bas. Retirez la vis à l’arrière du produit. Soulevez et détachez le socle.

1 Préparatifs N'utilisez pas de vis non conformes aux normes VESA. Ne fixez pas le support mural ou de bureau en exerçant une pression trop forte. Cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels résultant de l'utilisation de vis inadaptées ou de la fixation d'un support mural/de bureau en exerçant une pression trop forte. La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels résultant de l'utilisation d'un kit de montage mural différent de celui spécifié ou d'une installation sans assistance. Pour fixer le produit à un mur, veillez à acheter un kit de montage mural pouvant être installé à 10 cm minimum du mur. Veillez à utiliser un kit de montage mural conforme aux normes. Pour installer le moniteur à l'aide d'un support mural, détachez le support de base du moniteur.

1.3.5 Verrou antivol

Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics. La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol. Le dispositif de verrouillage est vendu séparément. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Pour verrouiller un dispositif antivol : 1 Fixez les câbles de votre dispositif antivol à un objet lourd, tel qu'un bureau. 2 Faites passer une extrémité du câble dans la boucle à l'autre extrémité. 3 Insérez le dispositif antivol dans l'emplacement antivol situé à l'arrière du produit. 4 Verrouillez le dispositif antivol. Vous pouvez acheter un dispositif antivol séparément. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol. Les dispositifs antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne.29 2 Connexion et utilisation d'un périphérique source

Connexion et utilisation d'un périphérique source

2.1 Avant toute connexion

2.1.1 Points à vérifier avant la connexion

Avant de connecter un périphérique source, lisez le mode d'emploi qui l'accompagne. Le nombre et la position des ports peuvent varier en fonction du type de périphérique. Ne branchez pas le câble d'alimentation avant que tous les branchements n'aient été établis. Si vous branchez le câble d'alimentation en cours de connexion, vous risquez d'endommager le produit. Vérifiez les types de ports auxquels vous souhaitez vous connecter à l'arrière du produit.

2.2 Branchement de l'alimentation

Branchez une extrémité du cordon d'alimentation au port POWER IN de l'appareil et l'autre à la prise murale 220V ou 110V. La tension d'entrée est adaptée automatiquement. POWER IN30 Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source

2.3 Connexion et utilisation d'un ordinateur

2.3.1 Connexion à un PC

Sélectionnez la méthode de connexion adaptée à votre ordinateur. Les composants de connexion peuvent varier en fonction des produits. Connexion via le câble D-SUB (type analogique) Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation. 1 Connectez le câble D-SUB au port [RGB IN] à l'arrière du produit et au port RGB de l'ordinateur. 2 Appuyez sur [ ] pour définir Analogique en tant que source d'entrée. Connexion à l'aide du câble DVI Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation. 1 Connectez le câble DVI au port [DVI IN] à l'arrière du produit et au port DVI de l'ordinateur. 2 Appuyez sur [ ] pour définir DVI en tant que source d'entrée. RGB IN RGB IN DVI IN DVI IN31 Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source Connexion à l'aide du câble DP Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation. 1 Connectez le câble DP au port [DP IN] à l'arrière du produit et au port DP de l'ordinateur. 2 Appuyez sur [ ] pour définir DisplayPort en tant que source d'entrée. DP IN DP IN32 Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique sourceConnexion USB Applicable uniquement pour les modèles de socle qui disposent de ports USB. Vous pouvez utiliser un périphérique USB tel qu'une souris, un clavier, une clé USB ou un disque dur externe en les connectant au port [ ] (port descendant) du moniteur sans les connecter à l'ordinateur. Le [ ] port USB du moniteur prend en charge l'interface haute vitesse certifiée USB 2.0. 1 Connectez le port [ ] du moniteur et le port USB de l'ordinateur grâce au USB cable (câble USB). Pour utiliser le port [ ] (port en aval), vous devez connecter le câble UP (câble de connexion en amont) à l'ordinateur. Veillez à utiliser le câble USB fourni avec ce moniteur pour connecter le port [ ] du moniteur et le port USB de votre ordinateur. Vitesse élevée Vitesse maximale Vitesse basseDébit de données 480 Mbit/s 12 Mbit/s 1,5 Mbit/sConsommation2,5 W(max., par port)2,5 W(max., par port)2,5 W(max., par port)

A33 Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source 2 Connectez le port [ ] du moniteur USB et un périphérique USB grâce au câble USB. 3 Les procédures d'utilisation sont les mêmes que celles de connexion d'un périphérique externe à l'ordinateur. Vous pouvez connecter et utiliser un clavier et une souris. Vous pouvez lire un fichier d'un périphérique média. (Exemples de périphériques média : MP3, appareil photo numérique, etc.) Vous pouvez exécuter, déplacer, copier ou supprimer les fichiers sur un périphérique de stockage. (Exemples de périphériques de stockage : mémoire externe, carte mémoire, lecteur de carte mémoire, lecteur MP3 de type disque dur, etc.) Vous pouvez utiliser d'autres périphériques USB pouvant être connectés à un ordinateur. Lorsque vous connectez un périphérique au port [ ] (port en aval) du moniteur, utilisez le câble approprié. Si vous souhaitez acheter un câble et des périphériques externes, demandez conseil au centre de service du produit correspondant. La société n'est pas responsables des problèmes ou dommages causés à un périphérique externe par l'utilisation d'un câble non agréé. Certains produits ne respectent pas les normes USB et des dysfonctionnements du périphérique peuvent survenir. En cas de dysfonctionnement du périphérique même s'il est connecté à l'ordinateur, contactez le centre de service du périphérique/de l'ordinateur.34 Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source

2.3.2 Installation de pilote

Vous pouvez définir la résolution et la fréquence optimales pour ce produit en installant les pilotes correspondants. Vous trouverez un pilote d'installation sur le CD fourni avec le produit. Si le fichier fourni est défectueux, rendez-vous sur la page d'accueil de Samsung (http:// www.samsung.com/) pour y télécharger le fichier. 1 Insérez le CD du manuel utilisateur fourni avec le produit dans le lecteur de CD-ROM. 2 Cliquez sur "Windows Driver". 3 Suivez les instructions à l'écran pour procéder à l'installation. 4 Sélectionnez le modèle dans la liste. 5 Accédez aux Propriétés d'affichage et assurez-vous que la résolution et la fréquence de rafraîchissement sont appropriées au système.Pour de plus amples informations, reportez-vous au manuel du système d'exploitation Windows.35 Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source

2.3.3 Définition de la résolution optimale

Un message d'information relatif à la définition de la résolution optimale apparaîtra lors de votre première mise sous tension du produit après l'achat.Sélectionnez une langue sur l'appareil et réglez votre ordinateur de façon à obtenir la meilleure résolution possible. 1 Appuyez sur [ ] pour accéder à la langue de votre choix et appuyez ensuite sur [ ]. 2 Pour masquer le message d'information, appuyez sur [ ]. Si vous n'avez pas choisi la résolution optimale, le message apparaîtra jusqu'à trois fois pendant une période donnée, même si le produit est mis hors tension, puis remis sous tension. La résolution optimale peut aussi être sélectionnée dans le Panneau de configuration de votre PC. La résolution optimale de cemoniteur est la suivante : **** x **** **Hz Utilisez les param. ci-dessus pourdéfinir la résolution sur votre PC.Français֩ЍیԂ ۴࣏ࢽ AUTOEXIT MENU36 Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source

2.3.4 Modification de la résolution via un PC

Réglez la résolution et la fréquence de rafraîchissement dans le Panneau de configuration pour obtenir une qualité d'image optimale. La qualité d'image des écrans LCD TFT peut se détériorer si vous ne sélectionnez pas la résolution optimale. Modification de la résolution sous Windows XP Cliquez sur Panneau de configuration Affichage Paramètres et modifiez la résolution.

Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source Modification de la résolution sous Windows Vista Rendez-vous dans Panneau de configuration Personnalisation Paramètres d'affichage et modifiez la résolution.

Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source Modification de la résolution sous Windows 7 Rendez-vous dans Panneau de configuration Affichage Résolution d'écran et modifiez la résolution.

Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source Modification de la résolution sous Windows 8 Rendez-vous dans Paramètres Panneau de configuration Affichage Résolution d'écran et modifiez la résolution.

3 Configuration d'écran

Configuration d'écran Configurez les paramètres d'écran (tels que la luminosité).

Permet de régler la luminosité globale de l'image. (Plage : 0~100)Plus la valeur est élevée, plus l'image est lumineuse. Ce menu n'est pas disponible si Bright est défini sur le mode Contraste Dynam.. Ce menu n'est pas disponible quand Econ. énergie est activé.

3.1.1 Configuration de la Luminosité

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à la Luminosité, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Réglez la Luminosité à l'aide du bouton [ ]. SAMSUNG MAGIC MENU

Personnalisé Arr. Auto

IMAGE Luminosité Contraste Netteté Taille d'image Position H

AUTO41 Configuration d'écran

3 Configuration d'écran

Permet de régler le contraste entre les objets et l'arrière-plan. (Plage : 0~100)Une valeur plus élevée augmente le contraste ; l'objet apparaît alors plus clair. Cette option n'est pas disponible quand Bright est en mode Cinéma ou Contraste Dynam..

3.2.1 Configuration du Contraste

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Contraste, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Réglez le Contraste à l'aide du bouton [ ]. SAMSUNG MAGIC MENU

Configuration d'écran

3 Configuration d'écran

Rend le contour des objets plus net ou plus flou. (Plage : 0~100)Une valeur élevée accentue la netteté du contour des objets. Cette option n'est pas disponible quand Bright est en mode Cinéma ou Contraste Dynam..

3.3.1 Configuration de la Netteté

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à la Netteté, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Réglez la Netteté à l'aide du bouton [ ]. SAMSUNG MAGIC MENU

Configuration d'écran

3 Configuration d'écran

3.4 SAMSUNG MAGIC Bright

Ce menu permet d'obtenir une qualité d'image optimale pour l'environnement dans lequel le produit sera utilisé. Ce menu n'est pas disponible quand Econ. énergie est activé. Ce menu n'est pas disponible quand Angle est activé. Vous pouvez personnaliser la luminosité selon vos préférences.3.4.1 Configuration de SAMSUNG MAGIC Bright 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Bright, puis sur [ ] sur le produit. L'écran suivant s'affiche. Personnalisé : Personnalisez le contraste et la luminosité selon vos besoins. Standard : Obtenez une qualité d'image adaptée à la modification de documents ou à l'utilisation d'Internet. Jeu : Obtenez une qualité d'image adaptée aux jeux qui comprennent des effets graphiques et des mouvements dynamiques. Cinéma : Obtenez la luminosité et la netteté des télévisions qui conviennent à la lecture de contenu vidéo et DVD. Contraste Dynam. : Obtenez une luminosité équilibrée grâce à un ajustement automatique du contraste. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée. SAMSUNG MAGIC

AUTO SAMSUNG MAGIC Bright Personnalisé Standard Jeu Cinéma Contraste Dynam. SAMSUNG MAGIC Angle AUTO Luminosité Contraste Netteté Taille d'image Position H AUTO AUTO

Configuration d'écran

3 Configuration d'écran

3.5 SAMSUNG MAGIC Angle

Angle vous permet de configurer certains paramètres pour obtenir une qualité d'image optimale en fonction de votre angle de vision. Ce menu n'est pas disponible si Bright est défini sur le mode Cinéma ou Contraste Dynam.. Vous pouvez personnaliser l'angle selon vos préférences.3.5.1 Configuration de SAMSUNG MAGIC Angle 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Angle, puis sur [ ] sur le produit. L'écran suivant s'affiche. Arr. : Sélectionnez cette option pour une vision directement en face du produit. Mode Penché 1 : Sélectionnez cette option pour une vision depuis un emplacement légèrement plus bas que le produit. Mode Penché 2 : Sélectionnez cette option pour une vision depuis un emplacement plus bas que celui du Mode Penché 1. Mode Debout : Sélectionnez cette option pour une vision depuis un emplacement plus haut que le produit. Mode Côté : Sélectionnez cette option pour une vision depuis l'un des côtés du produit. Affichage groupe : Sélectionnez cette option pour plusieurs spectateurs situés aux emplacements , , et . Personnalisé : Le Mode Penché 1 s'appliquera par défaut si Personnalisé est sélectionné. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée. SAMSUNG MAGIC SAMSUNG MAGIC

AUTO SAMSUNG MAGIC Angle Arr. Mode Penché 1 Mode Penché 2 Mode Debout Mode Côté Affichage groupe Personnalisé SAMSUNG MAGIC Bright AUTO Luminosité Contraste Netteté Taille d'image Position H AUTOEXIT AUTO AUTO

⑤45 Configuration d'écran

3 Configuration d'écran

Permet de modifier la taille de l'image.3.6.1 Changement de Taille d'image 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à la Taille d'image, puis sur [ ] sur le produit. L'écran suivant s'affiche. Auto: Affichez l'image en fonction du rapport d'aspect de la source d'entrée. Large : Affichez l'image en plein écran, quel que soit le rapport d'aspect de la source d'entrée. 4:3 : Affichez l'image avec un rapport d'aspect de 4:3. Convient aux vidéos et aux diffusions standard. 16:9 : Affichez l'image avec un rapport d'aspect de 16:9. Convient aux vidéos et aux diffusions standard. Adapter à l'écran : Affichez l'image avec le rapport d'aspect d'origine, sans la couper. Vous pouvez modifier la taille de l'écran si les conditions suivantes sont réunies : Un périphérique de sortie numérique est branché via le câble DVI/DP. Le signal d'entrée est de 480p, 576p, 720p ou 1080p et l'image s'affiche normalement sur le moniteur (certains modèles ne prennent pas en charge tous ces signaux). Cette fonction ne peut être réglée que lorsque l'entrée externe est connectée via DVI et que Mode PC/AV est réglé sur AV.

$GDSWHUjOpFUDQ ,0$*(46 Configuration d'écran

3 Configuration d'écran 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.47 Configuration d'écran

3 Configuration d'écran

3.7 Position H et Position V

Position H: Déplacez l'écran vers la gauche ou la droite.Position V: Déplacez l'écran vers le haut ou le bas. Uniquement disponible en mode Analogique. Ce menu est disponible uniquement lorsque l'option Taille d'image est définie sur Adapter à l'écran en mode AV. Lorsqu'un signal de 480P, 576P, 720P ou 1080P est en entrée en mode AV, sélectionnez Adapter à l'écran pour ajuster la position horizontale aux niveaux 0-6.

3.7.1 Configuration des fonctions Position H et Position V

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour accéder à Position H ou Position V, puis appuyez sur [ ]. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour configurer Position H ou Position V.

,0$*(48 Configuration d'écran

3 Configuration d'écran

Réglez la fréquence de l'écran. Uniquement disponible en mode Analogique.

3.8.1 Ajustement de Régl. de base

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Régl. de base, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Ajustez les Régl. de base à l'aide du bouton [ ].

Configuration d'écran

3 Configuration d'écran

Réglez précisément l'écran pour obtenir une image expressive. Uniquement disponible en mode Analogique.

3.9.1 Ajustement de Régl. précis

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Régl. précis, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Ajustez les Régl. précis à l'aide du bouton [ ].

Configuration de la teinte Réglez la teinte de l'écran. Ce menu n'est pas disponible si Bright est défini sur le mode Cinéma ou Contraste Dynam.. SAMSUNGMAGIC

Réglez la valeur de la couleur rouge dans l'image. (Plage : 0~100)Une valeur supérieure augmentera l'intensité de la couleur.4.1.1 Configuration du Rouge 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à la COULEUR, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Rouge, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Réglez le Rouge à l'aide du bouton [ ]. MENU &28/(85

Réglez la valeur de la couleur verte dans l'image. (Plage : 0~100)Une valeur supérieure augmentera l'intensité de la couleur.4.2.1 Configuration du Vert 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à la COULEUR, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Vert, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Réglez le Vert à l'aide du bouton [ ].

Réglez la valeur de la couleur bleue dans l'image. (Plage : 0~100)Une valeur supérieure augmentera l'intensité de la couleur.4.3.1 Configuration du Bleu 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à la COULEUR, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Bleu, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Réglez le Bleu à l'aide du bouton [ ].

Permet de régler la nuance des couleurs globale de l'image. Ce menu n'est pas disponible quand Angle est activé.

4.4.1 Configuration des paramètres Nuance Coul.

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à la COULEUR, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Nuance coul., puis sur [ ] sur le produit. L'écran suivant s'affiche. Froide 2: Définissez une température de couleur plus froide que Froide 1. Froide 1: Définissez une température de couleur plus froide qu'en mode Normal. Normal : Affichez la nuance des couleurs standard. Chaude 1: Définissez une température de couleur plus chaude qu'en mode Normal. Chaude 2: Définissez une température de couleur plus froide que Chaude 1. Personnalisé : Personnalisez la nuance des couleurs. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée. SAMSUNG MAGIC

Permet de régler la luminosité moyenne (Gamma) de l'image. Ce menu n'est pas disponible quand Angle est activé.

4.5.1 Configuration du Gamma

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à la COULEUR, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Gamma, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée. SAMSUNG MAGIC

0RGH 0RGH 0RGH3 5RXJH 9HUW %OHX 1XDQFHFRXO *DPPD AUTO55 5 Redimensionnement ou déplacement de l'écran

Redimensionnement ou déplacement de l'écran

Vous pouvez définir la langue des menus. Une modification du paramètre linguistique est appliquée uniquement au menu à l'écran. Elle ne concerne pas les autres fonctions de votre ordinateur.

5.1.1 Configuration de la Langue

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour accéder à PARAMÈTRES MENU et appuyez ensuite sur [ ]. 3 Appuyez sur [ ] pour passer à la Langue, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour accéder à la langue de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

AUTO ᣣᧄ⺆56 Redimensionnement ou déplacement de l'écran

5 Redimensionnement ou déplacement de l'écran

5.2 Menu Position H et Menu Position V

Menu Position H: Déplacez le menu vers la gauche ou la droite. Menu Position V: Déplacez le menu vers le haut ou le bas. 5.2.1 Configuration des fonctions Menu Position H et Menu Position V 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour accéder à PARAMÈTRES MENU et appuyez ensuite sur [ ]. 3 Appuyez sur [ ] pour accéder à Menu Position H ou Menu Position V, puis appuyez sur [ ]. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour configurer Menu Position H ou Menu Position V.

AUTO57 Redimensionnement ou déplacement de l'écran

5 Redimensionnement ou déplacement de l'écran

Définissez la disparition automatique du menu d'affichage à l'écran (OSD) s'il n'est pas utilisé pendant une durée donnée. La fonction Aff. heure peut être utilisée pour indiquer le délai au terme duquel vous voulez que le menu OSD disparaisse.5.3.1 Configuration d'Aff. heure 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour accéder à PARAMÈTRES MENU et appuyez ensuite sur [ ]. 3 Appuyez sur [ ] pour passer à Aff. heure, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour accéder à la langue de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

VHFVHFVHFVHF58 Redimensionnement ou déplacement de l'écran

5 Redimensionnement ou déplacement de l'écran

Vous pouvez définir la transparence des fenêtres de menus :5.4.1 Modification de la Transparence 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour accéder à PARAMÈTRES MENU et appuyez ensuite sur [ ]. 3 Appuyez sur [ ] pour passer à la Transparence, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour accéder à la langue de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

$UU 0DU59 6 Configuration et réinitialisation

Configuration et réinitialisation

Restaurez tous les paramètres d'usine par défaut du produit.6.1.1 Initialisation des paramètres (Réinitialiser) 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Réinitialiser, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

6 Configuration et réinitialisation

La fonction Econ. énergie permet de réduire la consommation d'électricité en contrôlant le courant électrique utilisé par la façade du moniteur. Ce menu n'est pas disponible si Bright est défini sur le mode Contraste Dynam..

6.2.1 Configuration d'Econ. énergie

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Econ. énergie, puis sur [ ] sur le produit. L'écran suivant s'affiche. 75% : redéfinit la consommation électrique du moniteur à 75% du niveau par défaut. 50% : redéfinit la consommation électrique du moniteur à 50% du niveau par défaut. Arr. : Désactivez la fonction Econ. énergie. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée. SAMSUNG MAGIC

AUTO61 Configuration et réinitialisation

6 Configuration et réinitialisation

Vous pouvez configurer l'appareil pour qu'il se mette automatiquement hors tension.6.3.1 Configuration de la fonction Minuterie OFF 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Minuterie OFF, puis sur [ ] sur le produit. L'écran suivant s'affiche. Arr. : Désactivez la minuterie de mise hors tension pour que le produit ne se mette pas automatiquement hors tension. Mar. : Activez la minuterie de mise hors tension pour que le produit se mette automatiquement hors tension. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

6 Configuration et réinitialisation

Le délai de la minuterie de mise hors tension peut être défini entre 1 et 23 heure(s). Le produit sera automatiquement mis hors tension une fois le nombre d'heures indiqué atteint. Cette option n'est disponible que lorsque le paramètre Minuterie OFF est défini sur Mar..

6.4.1 Configuration de Désactiver dans

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Désactiver dans, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour configurer l'option Désactiver dans. En ce qui concerne les produits destinés au marché européen, le Minuterie OFF est réglé pour être activé automatiquement 4 heures après la mise sous tension des produits. Cette opération est effectuée conformément aux réglementations d’alimentation. Si vous ne souhaitez pas faire fonctionner cette minuterie, accédez à MENU CONF. ET REINIT. et positionnez Minuterie OFF sur Arr..

AUTO63 Configuration et réinitialisation

6 Configuration et réinitialisation

Définissez l'option Mode PC/AV sur AV. L'image affichée est plus grande. Cette option est utile notamment lorsque vous regardez un film. Cette fonction ne prend pas en charge le mode analogique. Fourni uniquement avec les modèles à écran large tels que 16:9 ou 16:10. Si le moniteur (lorsqu'il est défini sur DVI) est en mode d'économie d'énergie ou affiche le message Vérif. câble signal, appuyez sur le bouton [ ] pour afficher l'OSD. Vous pouvez sélectionner PC ou AV.

6.5.1 Configuration du Mode PC/AV

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Mode PC/AV, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée. MENU

AV64 Configuration et réinitialisation

6 Configuration et réinitialisation

6.6 Tch Nombre répét.

Contrôlez la vitesse de réponse d'un bouton quand on appuie dessus. 6.6.1 Configuration de Tch Nombre répét. 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Tch Nombre répét., puis sur [ ] sur le produit. L'écran suivant s'affiche. Vous pouvez sélectionner Accélération, 1 sec. ou 2 sec.. Si vous sélectionnez Pas de répétition, une commande ne répond qu'une fois quand on appuie sur un bouton donné. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

6 Configuration et réinitialisation

6.7 Détection source

Activez la Détection source.6.7.1 Configuration de Détection source 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour accéder à Détection source et appuyez ensuite sur [ ]. L'écran suivant s'affiche. Auto : La source d'entrée est automatiquement reconnue. Manuel : Sélectionnez manuellement une source d'entrée. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

AUTO $XWR 0DQXHO66 Configuration et réinitialisation

6 Configuration et réinitialisation

6.8 Touche personneue

Vous pouvez personnaliser Touche personneue comme suit.

6.8.1 Configuration de Touche personneue

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Touche personneue, puis sur [ ] sur le produit. L'écran suivant s'affiche. Angle - Bright - Econ. énergie - Taille d'image 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

Menu INFORMATIONS et autres

Affichez la source d'entrée, la fréquence et la résolution actuelles.7.1.1 Affichage des INFORMATIONS 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour accéder aux INFORMATIONS. La source d'entrée, la fréquence et la résolution actuelles apparaîtront. Les options de menu affichées peuvent varier en fonction du modèle.

INFORMATIONS AUTOEXIT AUTO EXIT68 Menu INFORMATIONS et autres

7 Menu INFORMATIONS et autres

7.2 Réglage des paramètres Luminosité et Contraste dans

l'écran initial Réglez le paramètre Luminosité, Contraste à l'aide du bouton [ ] sur l'écran initial (aucun menu disponible). 1 Appuyez sur n'importe quel bouton à l'avant du produit (quand aucun écran de menu n'est affiché) pour afficher le guide des touches. Ensuite, appuyez sur [ ]. L'écran suivant s'affiche. 2 Appuyez sur le bouton [ ] pour passer du paramètre Luminosité à Contraste et inversement. 3 Réglez la Luminosité, Contraste grâce aux boutons [ ]. /XPLQRVLWp &RQWUDVWH

EXIT69 8 Installation du logiciel

Installation du logiciel

8.1.1 Qu’est-ce que "MagicTune" ?

"MagicTune" est un logiciel qui aide l'utilisateur à régler le moniteur, en fournissant une description détaillée de ses fonctions et des instructions conviviales.Vous pouvez régler l'appareil à l'aide du clavier et de la souris, sans devoir employer les boutons de l'appareil.8.1.2 Installation du logiciel 1 Insérez le CD d'installation dans le lecteur de CD-ROM. 2 Choisissez le programme d'installation de "MagicTune". Si la fenêtre d'installation du logiciel ne s'affiche pas sur l'écran principal, recherchez le fichier d'installation de "MagicTune" sur le CD-ROM et double-cliquez dessus. 3 Sélectionnez la langue d'installation et cliquez sur "Next". 4 Terminez l'installation du logiciel en suivant les instructions affichées à l’écran. Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas l'ordinateur après l'installation. Il se peut que l'icône "MagicTune" ne soit pas visible, en fonction des caractéristiques du système informatique et de l'appareil. Si l'icône de raccourci ne s'affiche pas à l'écran, appuyez sur la touche F5. Restrictions et problèmes relatifs à l'installation ("MagicTune™") L'installation de "MagicTune™" peut être influencée par la carte graphique, la carte mère et l'environnement réseau. Configuration système requise Système d'exploitation Windows XP, Windows Vista, Windows 7, Windows 870 Installation du logiciel

8 Installation du logiciel

8.1.3 Désinstallation du logiciel

Vous ne pouvez désinstaller "MagicTune™" que par l'intermédiaire du module Ajout ou suppression de programmes de Windows.Pour supprimer "MagicTune™", procédez comme suit. 1 Cliquez sur Démarrer choisissez Paramètres, puis choisissez Panneau de configuration dans le menu. Sous Windows XP, cliquez sur Démarrer puis choisissez Panneau de configuration dans le menu. 2 Double-cliquez sur l’icône Ajout ou suppression de programmes dans le Panneau de configuration. 3 Dans la fenêtre Ajouter/Supprimer, sélectionnez "MagicTune™" de façon à le mettre en surbrillance. 4 Cliquez sur Modifier ou supprimer des programmes pour désinstaller le logiciel. 5 Cliquez sur Oui pour entamer la désinstallation de "MagicTune™". 6 Patientez jusqu'à ce qu'un message vous informe que le logiciel a été totalement supprimé. Pour obtenir de l'assistance technique, consulter les questions fréquentes (FAQ) ou des informations sur la mise à jour logicielle de "MagicTune™", visitez notre site Web (http:// www.samsung.com/us/consumer/ learningresources/monitor/magetune/pop_intro.html).71 Installation du logiciel

8 Installation du logiciel

"MultiScreen" permet à l’utilisateur de partager le moniteur en plusieurs sections.8.2.1 Installation du logiciel 1 Insérez le CD d'installation dans le lecteur de CD-ROM. 2 Choisissez le programme d'installation de "MultiScreen". Si la fenêtre d'installation du logiciel ne s'affiche pas sur l'écran principal, recherchez le fichier d'installation de "MultiScreen" sur le CD-ROM et double-cliquez dessus. 3 Lorsque l'assistant d'installation s'affiche, cliquez sur "Next". 4 Terminez l'installation du logiciel en suivant les instructions affichées à l’écran. Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas l'ordinateur après l'installation. Il se peut que l'icône "MultiScreen" ne soit pas visible, en fonction des caractéristiques du système informatique et de l'appareil. Si l'icône de raccourci ne s'affiche pas à l'écran, appuyez sur la touche F5. Restrictions et problèmes relatifs à l'installation ("MultiScreen") L'installation de "MultiScreen" peut être influencée par la carte graphique, la carte mère et l'environnement réseau. Configuration système requise Système d'exploitation Windows™ 2000 Windows XP Home Edition Windows XP Professional Windows Vista 32 bits Windows 7 32 bits Windows 8 32bit Pour l'utilisation de "MultiScreen", il est conseillé d'utiliser le système d'exploitation Windows 2000 ou une version ultérieure. MultiScreen72 Installation du logiciel

8 Installation du logiciel Matériel Au moins 32 Mo de mémoire Au moins 60 Mo d'espace disque libre sur le disque dur

8.2.2 Désinstallation du logiciel

Cliquez sur Démarrer, choisissez Paramètres/Panneau de configuration, puis double-cliquez sur Ajout ou suppression de programmes. Sélectionnez "MultiScreen" dans la liste des programmes, puis cliquez sur le bouton Ajouter/Supprimer.73 Installation du logiciel

8 Installation du logiciel

Le logiciel "MagicRotation" de Samsung Electronics, Inc. fournit une fonction de rotation (0, 90, 180, 270 degrés) qui permet un usage optimal d'un écran d'ordinateur, améliore sa visualisation et accroît la productivité de l'utilisateur.8.3.1 Installation du logiciel 1 Insérez le CD d'installation dans le lecteur de CD-ROM. 2 Choisissez le programme d'installation de "MagicRotation". Si la fenêtre d'installation du logiciel ne s'affiche pas sur l'écran principal, recherchez le fichier d'installation de "MagicRotation" sur le CD-ROM et double-cliquez dessus. 3 Sélectionnez la langue d'installation et cliquez sur "Next". 4 Terminez l'installation du logiciel en suivant les instructions affichées à l’écran. Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas l'ordinateur après l'installation. Il se peut que l'icône "MagicRotation" ne soit pas visible, en fonction des caractéristiques du système informatique et de l'appareil. Si l'icône de raccourci ne s'affiche pas à l'écran, appuyez sur la touche F5. Restrictions et problèmes relatifs à l'installation (MagicRotation) 1 L'installation de "MagicRotation" peut être influencée par la carte graphique, la carte mère et l'environnement réseau. 2 Si vous souhaitez utiliser "MagicRotation" et "MagicTune", installez d'abord "MagicTune". Limitations 1 Le pilote d'affichage doit être chargé correctement pour que "MagicRotation" fonctionne correctement. Le pilote d'affichage installé doit être la version plus récente fournie par le constructeur. 2 Si certaines applications, telles que Windows Media Player, Real Player, etc. n'affichent pas correctement les vidéos dans les modes d'orientation 90, 180 et 270, procédez comme suit : Fermez l'application. Sélectionnez l'orientation (90, 180, 270) selon laquelle vous voulez afficher l'application. Redémarrez l'application.Dans la plupart des cas, cette procédure devrait permettre de résoudre le problème.74 Installation du logiciel

8 Installation du logiciel 3 Les applications utilisateur qui emploient OpenGL et DirectDraw (dessin en 3D) ne fonctionnent pas dans le mode d'orientation sélectionné (90, 180, 270).(par ex. les jeux 3D) 4 Les applications DOS en mode Plein écran ne fonctionnent pas dans le mode d'orientation sélectionné (90, 180, 270). 5 Le mode double n'est pas pris en charge dans Windows™ 98, ME et NT 4.0. 6 "MagicRotation" ne prend pas en charge le mode 24 bits par pixel (résolution/qualité des couleurs). 7 Si vous remplacez votre carte graphique, il est conseillé de désinstaller au préalable le logiciel "MagicRotation". Configuration système requise Configuration système requise Windows™ 98 SE Windows™ Me Windows™ NT 4.0 Windows™ 2000 Windows XP Windows Vista 32 bits Windows 7 32 bits Windows 8 32 bits Pour l'utilisation de "MagicRotation", il est conseillé d'utiliser le système d'exploitation Windows 2000 ou une version ultérieure. Matériel Au moins 128 Mo de mémoire (recommandé) Au moins 25 Mo d'espace disque libre sur le disque durService Packs Il est conseillé d'installer le Service Pack le plus récent sur votre système. Sous Windows™, NT 4.0, il est conseillé d'installer Internet Explorer 5.0 ou une version ultérieure avec le composant Active Desktop. Pour plus d’informations, consultez le site Web (http://www.samsung.com/sec/consumer/ learningresources/monitor/magicrotation/download.html). Windows™ est une marque déposée de Microsoft Corporation, Inc.75 Installation du logiciel

8 Installation du logiciel

8.3.2 Désinstallation du logiciel

Vous ne pouvez désinstaller "MagicRotation" que par l'intermédiaire du module Ajout ou suppression de programmes de Windows.Pour supprimer "MagicRotation", procédez comme suit. 1 Cliquez sur Démarrer choisissez Paramètres, puis choisissez Panneau de configuration dans le menu. Sous Windows XP, cliquez sur Démarrer puis choisissez Panneau de configuration dans le menu. 2 Double-cliquez sur l'icône Ajout ou suppression de programmes dans le Panneau de configuration. 3 Dans la fenêtre Ajouter/Supprimer, sélectionnez "MagicRotation" de façon à le mettre en surbrillance. 4 Cliquez sur Modifier ou supprimer des programmes pour désinstaller le logiciel. 5 Cliquez sur Oui pour entamer la désinstallation de "MagicRotation". 6 Patientez jusqu'à ce qu'un message vous informe que le logiciel a été totalement supprimé. Pour obtenir de l'assistance technique, consulter les questions fréquentes (FAQ) ou des informations sur la mise à jour logicielle de "MagicRotation", visitez notre site Web (http://www.samsung.com/sec/consumer/learningresources/monitor/magicrotation/download.html).76 9 Guide de dépannage

9.1 Exigences préalables à tout contact avec le service

clientèle de Samsung

9.1.1 Test du produit

Avant de contacter le service clientèle de Samsung, nous vous invitons à tester votre produit en suivant la procédure décrite ci-après. Si le problème persiste, contactez le service clientèle. Vérifiez que votre produit fonctionne normalement en utilisant la fonction de test appropriée.Si l'écran est hors tension et que le voyant d'alimentation clignote alors que le produit est correctement branché à un PC, procédez à un test d'auto-diagnostic. 1 Mettez hors tension l'ordinateur et l'appareil. 2 Débranchez le câble du produit. 3 Met l'appareil sous tension. 4 Si le message Vérif. câble signal apparaît, le produit fonctionne normalement. Si l'écran reste noir, vérifiez l'ordinateur, le contrôleur vidéo et le câble. 9.1.2 Vérification de la résolution et de la fréquenceSi un mode dépassant la résolution prise en charge est utilisé (consultez la section "10.3 Présélection des modes de temporisation"), le message Mode non optimal apparaîtra pendant un court moment. 9.1.3 Vérifiez les éléments suivants :Problème d'installation (mode PC)L'écran s'allume et s'éteint continuellement. Vérifiez que le câble est correctement branché entre le produit et le PC et que les connecteurs sont bien verrouillés. (Consultez la section "2.3 Connexion et utilisation d'un ordinateur".)Problème d'écranLe voyant d'alimentation est éteint. L'écran ne s'allume pas.Vérifiez que le câble d'alimentation est correctement branché. (Consultez la section "2.3 Connexion et utilisation d'un ordinateur".) Le message Vérif. câble signal apparaît. Vérifiez que le câble est correctement branché au produit. (Consultez la section "2.3 Connexion et utilisation d'un ordinateur".)Assurez-vous que le périphérique connecté à l'appareil est sous tension.77 Guide de dépannage

9 Guide de dépannage Mode non optimal est affiché. Ce message apparaît si le signal de la carte graphique dépasse la résolution ou la fréquence maximale acceptée pour le produit. Modifiez la résolution et la fréquence maximales pour qu'elles correspondent aux performances du produit, en vous référant au Tableau des modes de signal standard (page 85). Les images affichées à l'écran sont déformées. Vérifiez le branchement des câbles au produit (consultez la section "2.3 Connexion et utilisation d'un ordinateur"). L'image n'est pas nette. Ajustez les Régl. de base (page 48) et Régl. précis (page 49). Retirez tous les accessoires (câble d'extension vidéo, etc.), puis réessayez. Réglez la résolution et la fréquence selon le niveau recommandé. (Consultez la section page 80.) L'image à l'écran est instable et tremble. Vérifiez que la résolution et la fréquence du PC sont définies sur des valeurs compatibles avec l'appareil. Le cas échéant, vous pourrez ensuite modifier les paramètres en vous reportant au tableau des modes de signal standard (page 85) dans ce manuel et au menu INFORMATIONS sur l'appareil. Des ombres ou des images fantômes restent affichées sur l'écran. L'écran est trop lumineux. L'écran est trop sombre. Réglez la Luminosité (page 40) et le Contraste (page 41). Les couleurs sont inadéquates. Modifiez les paramètres de COULEUR. (Consultez la section " Configuration de la teinte".) Les couleurs affichées ne sont pas nettes ou une distorsion des couleurs est perceptible. Modifiez les paramètres de COULEUR. (Consultez la section " Configuration de la teinte".) Le blanc ne l'est pas vraiment. Modifiez les paramètres de COULEUR. (Consultez la section " Configuration de la teinte".) Aucune image n'est visible sur l'écran et le voyant d'alimentation clignote toutes les 0,5 à 1 seconde. L'appareil est en mode d'économie d'énergie. Appuyez sur une touche du clavier ou déplacez la souris pour revenir à l'écran précédent. Problème de périphérique source Un bip est émis au démarrage de mon ordinateur. Si un signal sonore (bip) est émis pendant le démarrage de l'ordinateur, faites-le réparer. Problème d'écran78 Guide de dépannage

9 Guide de dépannage

9.2 Questions-réponses

Question Réponse Comment puis-je modifier la fréquence ? Pour définir la fréquence de votre carte graphique, procédez comme suit : Windows XP : Sélectionnez Panneau de configuration Apparence et thèmes Affichage Paramètres Avancé Écran, puis réglez la Fréquence d'actualisation sous Paramètres du moniteur. Windows ME/2000 : Ouvrez le Panneau de configuration , puis cliquez sur Affichage Paramètres Avancé Écran et réglez la Fréquence de rafraîchissement sous Paramètres du moniteur. Windows Vista : Ouvrez le Panneau de configuration , puis cliquez sur Apparence et personnalisation Personnalisation Paramètres d'affichage Paramètres avancés Écran et réglez la Fréquence de rafraîchissement sous Paramètres du moniteur. Windows 7 : Sélectionnez Panneau de configuration Apparence et personnalisation Affichage Résolution d'écran Paramètres avancés Écran, puis réglez la Fréquence d'actualisation sous Paramètres du moniteur. Windows 8 : Sélectionnez Paramètres Panneau de configuration Apparence et personnalisation Affichage Résolution d'écran Paramètres avancés Écran, puis réglez la Fréquence d'actualisation sous Paramètres du moniteur.79 Guide de dépannage

9 Guide de dépannage Consultez le guide d'utilisateur relatif à votre PC ou à votre carte graphique pour obtenir des instructions plus précises sur les réglages. Comment puis-je modifier la résolution ? Windows XP : Sélectionnez Panneau de configuration Apparence et thèmes Affichage Paramètres, puis réglez la résolution. Windows ME/2000 : Sélectionnez Panneau de configuration Affichage Paramètres, puis réglez la résolution. Windows Vista : Sélectionnez Panneau de configuration Apparence et personnalisation Personnalisation Paramètres d'affichage, puis réglez la résolution. Windows 7 : Sélectionnez Panneau de configuration Apparence et personnalisation Affichage Ajuster la résolution, puis réglez la résolution. Windows 8 : Sélectionnez Paramètres Panneau de configuration Apparence et personnalisation Affichage Ajuster la résolution, puis réglez la résolution. Comment puis-je définir le mode d'économie d'énergie ? Windows XP : Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration Apparence et thèmes Affichage Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur. Windows ME/2000 : Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration Affichage Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur. Windows Vista : Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration Apparence et personnalisation Personnalisation Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur. Windows 7 : Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration Apparence et personnalisation Personnalisation Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur. Windows 8 : Vous pouvez définir le mode d'économie d'énergie sous Paramètres Panneau de configuration Apparence et personnalisation Personnalisation Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur. Question Réponse80 10 Caractéristiques techniques

Caractéristiques techniques

Nom du modèle S22C450D S23C450D S24C450D Panneau Taille 21,5 pouces (54 cm) 23 pouces (58cm) 24 pouces (61 cm) Surface d'affichage 476,64 mm (H) x 268,11 mm (V) 18,77 pouces (H) x 10,56 pouces (V) 509,76 mm (H) x 286,74 mm (V) 20,07 pouces (H) x 11,29 pouces (V) 531,36 mm (H) x 298,89 mm (V) 20,92 pouces (H) x 11,77 pouces (V) Pas des pixels 0,24825 mm (H) x 0,24825 mm (V) 0,010 pouces (H) x 0,010 pouces (V) 0,2655 mm (H) x 0,2655 mm (V) 0,010 pouces (H) x 0,010 pouces (V) 0,27675 mm (H) x 0,27675 mm (V) 0,011 pouces (H) x 0,011 pouces (V) Synchronisation Fréquence horizontale 30 à 81 kHz Fréquence verticale 56 à 75 Hz Couleurs d'affichage 16,7 millions Résolution Résolution optimale 1920 x 1080 à 60 Hz 1920 x 1080 à 60 Hz 1920 x 1080 à 60 Hz Résolution maximale 1920 x 1080 à 60 Hz 1920 x 1080 à 60 Hz 1920 x 1080 à 60 Hz Fréquence d'horloge maximale 148 MHz (Analogique, DVI, DisplayPort) 148 MHz (Analogique, DVI, DisplayPort) 148 MHz (Analogique, DVI, DisplayPort) Alimentation Ce produit utilise une tension comprise entre 100 et 240V. La tension standard étant différente dans chaque pays, vérifiez l'étiquette à l'arrière du produit. Connecteurs de signal Câble D-sub 15 broches à 15 broches, détachable Connecteur DVI-D vers DVI-D, détachable Câble DP détachable81 Caractéristiques techniques

10 Caractéristiques techniques Dimensions (LxHxP) / poids Sans socle 504,3 x 301,9 x 55,45 mm 19,85 x 11,89 x 2,18 pouces 542,9 x 321,4 x 55,45 mm 21,37 x 12,65 x 2,18 pouces 565,4 x 333,2 x 56,7 mm 22,26 x 13,12 x 2,23 pouces Avec socle Minimum : 504,3 x 325,35 x 210,0 mm / 4,5 kg 19,85 x 12,81 x 8,27 pouces / 9,92 lbs Maximum : 504,3 x 425,35 x 210,0 mm / 4,5 kg 19,85 x 16,75 x 8,27 pouces / 9,92 lbs Minimum : 542,9 x 344,65 x 224,0 mm / 5,1 kg 21,37 x 13,57 x 8,82 pouces / 11,24 lbs Maximum : 542,9 x 474,65 x 224,0 mm / 5,1 kg 21,37 x 18,69 x 8,82 pouces / 11,24 lbs Minimum : 565,4 x 356,75 x 224,0 mm / 5,2 kg 22,26 x 14,05 x 8,82 pouces / 11,46 lbs Maximum : 565,4 x 486,75 x 224,0 mm / 5,2 kg 22,26 x 19,16 x 8,82 pouces / 11,46 lbs Interface de fixation VESA 100 mm x 100 mm / 3,9 pouces x 3,9 pouces (destinée à du matériel de fixation spécialisé (Arm)) Considérations environnementales Fonctionnement Température : 10˚C ~ 40˚C (50˚F ~ 104˚F) Humidité : 10 % à 80 %, sans condensation Stockage Température : -20˚C ~ 45˚C (-4˚F ~ 113˚F) Humidité : 5 % à 95 %, sans condensation Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez. Pixels En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit. Nom du modèle S22C450D S23C450D S24C450D82 Caractéristiques techniques

10 Caractéristiques techniques Nom du modèle S24C450DL S27C450D Panneau Taille 23,6 pouces (59 cm) 27 pouces (68cm) Surface d'affichage 521,28 mm (H) x 293,22 mm (V) 20,52 pouces (H) x 11,54 pouces (V) 597,60 mm (H) x 336,15 mm (V) 23,53 pouces (H) x 13,23 pouces (V) Pas des pixels 0,2715 mm (H) x 0,2715 mm (V) 0,011 pouces (H) x 0,011 pouces (V) 0,31125 mm (H) x 0,31125 mm (V) 0,012 pouces (H) x 0,012 pouces (V) Synchronisation Fréquence horizontale 30 à 81 kHz Fréquence verticale 56 à 75 Hz Couleurs d'affichage 16,7 millions Résolution Résolution optimale 1920 x 1080 à 60 Hz 1920 x 1080 à 60 Hz Résolution maximale 1920 x 1080 à 60 Hz 1920 x 1080 à 60 Hz Fréquence d'horloge maximale 148 MHz (Analogique, DVI, DisplayPort) 148 MHz (Analogique, DVI, DisplayPort) Alimentation Ce produit utilise une tension comprise entre 100 et 240V. La tension standard étant différente dans chaque pays, vérifiez l'étiquette à l'arrière du produit. Connecteurs de signal Câble D-sub 15 broches à 15 broches, détachable Connecteur DVI-D vers DVI-D, détachable Câble DP détachable83 Caractéristiques techniques

10 Caractéristiques techniques Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité.

Ce périphérique est un appareil numérique de Classe B. Dimensions (LxHxP) / poids Sans socle 554,6 x 330,5 x 55,45 mm 21,83 x 13,01 x 2,18 pouces 639,0 x 378,1 x 56,7 mm 25,16 x 14,89 x 2,23 pouces Avec socle Minimum : 554,6 x 352,35 x 224,0 mm / 5,4 kg 21,83 x 13,87 x 8,82 pouces / 11,90lbs Maximum : 554,6 x 482,35 x 224,0 mm / 5,4 kg 21,83 x 18,99 x 8,82 pouces / 11,90 lbs Minimum : 639,0 x 397,8 x 224,0 mm / 6,2 kg 25,16 x 15,66 x 8,82 pouces / 13,67 lbs Maximum : 639,0 x 527,8 x 224,0 mm / 6,2 kg 25,16 x 20,78 x 8,82 pouces / 13,67 lbs Interface de fixation VESA 100 mm x 100 mm / 3,9 pouces x 3,9 pouces (destinée à du matériel de fixation spécialisé (Arm)) Considérations environnementales Fonctionnement Température : 10˚C ~ 40˚C (50˚F ~ 104˚F) Humidité : 10 % à 80 %, sans condensation Stockage Température : -20˚C ~ 45˚C (-4˚F ~ 113˚F) Humidité : 5 % à 95 %, sans condensation Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez. Pixels En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit. Nom du modèle S24C450DL S27C450D84 Caractéristiques techniques

10 Caractéristiques techniques

10.2 économiseur d'énergie

La fonction d'économie d'énergie de ce produit réduit la consommation énergétique en éteignant l'écran et en modifiant la couleur du voyant d'alimentation si le produit n'est pas utilisé pendant une période définie. Lorsque l'appareil passe en mode d'économie d'énergie, il n'est pas mis hors tension. Pour rallumer l'écran, appuyez sur une touche du clavier ou déplacez la souris. Le mode d'économie d'énergie fonctionne uniquement lorsque l'appareil est connecté à un ordinateur pourvu de ce type de fonction. Le niveau de consommation affiché peut varier selon les conditions de fonctionnement ou lors de la modification des paramètres.(Modèle S**C450** Mode d'économie d'énergie / Mise hors tension (bouton d'alimentation) : 0,45 watt maximum) ENERGY STAR est une marque déposée américaine de l'Agence américaine pour la protection de l'environnement (EPA). L'alimentation portant le label Energy Star est mesurée au moyen de la méthode d'essai prescrite par la norme Energy Star en vigueur. Pour atteindre une consommation d'énergie de 0 watt, mettez en position arrêt le bouton marche/ arrêt situé à l'arrière du produit ou débranchez le câble d'alimentation. Assurez-vous de bien débrancher le câble d'alimentation si vous prévoyez de ne pas utiliser le produit pendant une période prolongée. Pour une consommation nulle lorsque l'interrupteur d'alimentation n'est pas disponible, débranchez le câble d'alimentation. Economiseur d'énergie Consommation d'énergie homologuée Energy Star Mode d'économie d'énergie Arrêt (bouton d'alimentation) Indicateur d'alimentation Activé Clignotant Arrêt Consommation (S22C450D) 21 W Typique 0,3 W Typique 0,3 W Consommation (S23C450D) 22 W Typique 0,3 W Typique 0,3 W Consommation (S24C450D) 23 W Typique 0,3 W Typique 0,3 W Consommation (S24C450DL) 22 W Typique 0,3 W Typique 0,3 W Consommation (S27C450D) 29 W Typique 0,3 W Typique 0,3 W85 Caractéristiques techniques

10 Caractéristiques techniques

10.3 Présélection des modes de temporisation

En raison de la nature même de l'écran, cet appareil ne peut être réglé que sur une seule résolution pour chaque taille d'écran afin de garantir une qualité d'image optimale. Par conséquent, une résolution autre que celle indiquée peut nuire à la qualité de l'image. Pour éviter que cela se produise, il est conseillé de sélectionner la résolution optimale indiquée pour la taille d'écran de votre produit. Vérifiez la fréquence lorsque vous remplacez un moniteur à tube cathodique (connecté à un ordinateur) par un modèle LCD. Si le moniteur LCD ne prend pas en charge une fréquence verticale de 85 Hz, réglez-la sur 60 Hz à l'aide du moniteur à tube cathodique avant d'utiliser le moniteur LCD. Si un signal appartenant aux modes de signal standard suivants est transmis depuis votre PC, l'écran s'ajustera automatiquement. Dans le cas d'un signal différent, il se peut que l'écran n'affiche aucune image alors que le voyant d'alimentation est allumé. Dans ce cas, modifiez les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique. S22C450D Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge (MHz) Polarité synchronisée (H/V) IBM, 720 x 400 31,469 70,087 28,322 -/+ MAC, 640 x 480 35,000 66,667 30,240 -/- MAC, 832 x 624 49,726 74,551 57,284 -/- MAC, 1152 x 870 68,681 75,062 100,000 -/- VESA, 640 x 480 31,469 59,940 25,175 -/- VESA, 640 x 480 37,861 72,809 31,500 -/- VESA, 640 x 480 37,500 75,000 31,500 -/- VESA, 800 x 600 35,156 56,250 36,000 +/+ VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/- VESA, 1024 x 768 56,476 70,069 75,000 -/- VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1152 x 864 67,500 75,000 108,000 +/+ VESA, 1280 x 720 45,000 60,000 74,250 +/+ VESA, 1280 x 800 49,702 59,810 83,500 -/+86 Caractéristiques techniques

http://www.samsung.com/Levant (English)96 Annexe Annexe KUWAIT 183-2255 (183-CALL) http://www.samsung.com/ae (English) http://www.samsung.com/ae_ar (Arabic) MOROCCO 080 100 2255 http://www.samsung.com OMAN 800-SAMSUNG (726-7864) http://www.samsung.com/ae (English) http://www.samsung.com/ae_ar (Arabic) QATAR 800-2255 (800-CALL) http://www.samsung.com/ae (English) http://www.samsung.com/ae_ar (Arabic) SAUDI ARABIA 9200-21230 http://www.samsung.com/sa (Arabic) SYRIA 18252273 http://www.samsung.com/Levant (English) TURKEY 444 77 11 http://www.samsung.com U.A.E 800-SAMSUNG (726-7864) http://www.samsung.com AFRICA ANGOLA 91-726-7864 http://www.samsung.com BOTSWANA 0800-726-000 http://www.samsung.com CAMEROON 7095- 0077 http://www.samsung.com COTE D’ IVOIRE 8000 0077 http://www.samsung.com GHANA 0800-10077 0302-200077 http://www.samsung.com KENYA 0800 545 545 http://www.samsung.com NAMIBIA 8197267864 http://www.samsung.com NIGERIA 0800-726-7864 http://www.samsung.com SENEGAL 800-00-0077 http://www.samsung.com SOUTH AFRICA 0860-SAMSUNG (726-7864) http://www.samsung.com TANZANIA 0685 88 99 00 http://www.samsung.com UGANDA 0800 300 300 http://www.samsung.com ZAMBIA 211350370 http://www.samsung.com MENA97 Annexe Annexe Prise en charge des frais de service (imputables aux clients) Même si une demande d'intervention est effectuée pendant la période de garantie, la visite d'un technicien peut vous être facturée dans les cas suivants : Produit non défectueux La demande porte sur le nettoyage du produit, un réglage, des explications, la réinstallation, etc. Si un technicien fournit des instructions sur l'utilisation de la télévision ou procède simplement à des réglages d'options sans démonter le produit. Le défaut résulte de facteurs environnementaux externes (Internet, antenne, signal du réseau filaire, etc.) Le produit est réinstallé ou d'autres appareils ont été connectés après la première installation du produit. Le produit est réinstallé suite à un déplacement dans un autre endroit ou dans un autre bâtiment. Le client demande des instructions sur la manière d'utiliser l'appareil de façon à coexister avec un autre produit de l'entreprise. Le client demande des instructions sur la manière d'utiliser le réseau ou un autre programme de l'entreprise. Le client demande l'installation du logiciel et la configuration du produit. Le technicien de maintenance est chargé d'éliminer / de nettoyer la poussière ou d'autres matières étrangères à l'intérieur du produit. Le client demande une autre installation après l'achat d'un produit en ligne ou via le télé-achat. Dommage provoqué par le client Cas où le dommage du produit est provoqué par une mauvaise manipulation ou réparation imputable au client. Si un dommage causé au produit est dû à l'un des facteurs suivants : Impact ou chute externe. Utilisation de matériaux ou d'un produit vendu séparément non recommandé(s) par Samsung. Réparation effectuée par une personne qui ne représente pas un prestataire de services externe ou un partenaire agréé par Samsung Electronics Co., Ltd. Refonte ou réparation du produit effectuée par le client. Utilisation d'une tension inappropriée ou de connexions électriques non autorisées. Précautions ou avertissements indiqués dans le manuel d'utilisation non suivis.98 Annexe Annexe Autres cas La défaillance du produit résulte d'une catastrophe naturelle. (foudre, incendie, tremblement de terre, inondation, etc.) Tous les composants consommables sont épuisés. (batterie, encre, lumières fluorescentes, tête, vibrateur, lampe, filtre, ruban, etc.) Si le client demande une intervention alors que le produit ne présente aucun défaut, des frais de service pourront lui être facturés. Veuillez lire attentivement le manuel d'utilisation au préalable.99 Annexe Annexe Mise au rebut appropriée Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.100 Annexe Annexe Terminologie OSD (Affichage à l'écran) L'affichage à l'écran (OSD) vous permet de configurer des paramètres à l'écran pour optimiser la qualité d'image selon vos besoins. Vous pouvez modifier la luminosité, la teinte, la taille et bien d'autres paramètres de l'écran grâce aux menus qui s'affichent à l'écran. Gamma Le menu Gamma permet de régler l'échelle de gris qui représente les tons moyens de l'écran. Le réglage de la luminosité affecte la luminosité de tout l'écran, tandis que celui du Gamma affecte uniquement la luminosité moyenne. Échelle de gris L'échelle renvoie aux niveaux d'intensité de couleur qui présentent des variations de changement de couleur, depuis les zones plus sombres jusqu'aux zones plus claires de l'écran. Les modifications de luminosité d'écran sont exprimées par variation du blanc et du noir, et l'échelle de gris renvoie à la zone moyenne entre le noir et le blanc. Tout changement de l'échelle de gris par ajustement du gamma modifiera la luminosité moyenne de l'écran. Fréquence de balayage La fréquence de balayage, ou fréquence de rafraîchissement, renvoie à la fréquence à laquelle l'écran est actualisé. Les données de l'écran sont transmises pendant le rafraîchissement de l'écran pour afficher une image, sans que cela soit visible à l'œil nu. Le nombre de rafraîchissements de l'écran s'appelle la fréquence de balayage et se mesure en Hz. Si cette fréquence est de 60 Hz, cela signifie que l'écran est rafraîchi 60 fois par seconde. La fréquence de balayage de l'écran dépend des performances des cartes graphiques de votre PC et de votre moniteur. Fréquence horizontale Les caractères ou images qui s'affichent sur l'écran du moniteur se composent de points (pixels). Les pixels sont transmis en lignes horizontales, qui sont ensuite organisées verticalement pour créer une image. La fréquence horizontale est mesurée en kHz et représente le nombre de transmissions et d'affichages par seconde des lignes horizontales sur l'écran du moniteur. Si la valeur de la fréquence horizontale est de 85, cela signifie que les lignes horizontales qui composent une image sont transmises 85 000 fois par seconde. La fréquence horizontale est indiquée sous la forme suivante : 85 kHz. Fréquence verticale Une image se compose de nombreuses lignes horizontales. La fréquence verticale se mesure en Hz et représente le nombre d'images pouvant être créées par seconde par ces lignes horizontales. Si la101 Annexe Annexe fréquence verticale est de 60, cela signifie qu'une image est transmise 60 fois par seconde. Cette fréquence est aussi appelée « fréquence de rafraîchissement » et a un impact sur le scintillement de l'écran. Résolution La résolution représente le nombre de pixels horizontaux et verticaux qui forment un écran. Elle représente le niveau de détail de l'écran. Plus la résolution est élevée, plus le volume d'informations à l'écran est élevé ; une résolution élevée est préférable pour effectuer plusieurs tâches simultanément. Ex. : une résolution de 1920 x 1080 implique l'utilisation de 1920 pixels horizontaux (résolution horizontale) et 1080 lignes verticales (résolution verticale). Plug & Play La fonctionnalité Plug & Play permet un échange d'informations automatique entre un moniteur et un PC pour produire un affichage optimal. Le moniteur utilise la norme VESA DDC (norme internationale) pour exécuter la fonction Plug & Play.Index

Aff heure 57 Avant toute connexion 29

Comment contacter Samsung dans le monde

Connexion et utilisation d'un ordinateur 30 Consignes de scurit 10 Contraste 41 Copyright 7

Dsactiver dans 62 Dtection source 65

Econ nergie 60 Economiseur d'nergie 84 Exigences pralables à tout contact avec le service clientèle de Samsung

Pièces 21 Position approprie lors de l'utilisation du produit

Prise en charge des frais de service (imputables aux clients)

Prslection des modes de temporisation 85

Taille d'image 45 Tch Nombre rpt 64 Terminologie 100 Touche personneue 66 Transparence 58

Vert 51 Vrification du contenu 19
