MODE D'EMPLOI Aurora 16 BARTSCHER

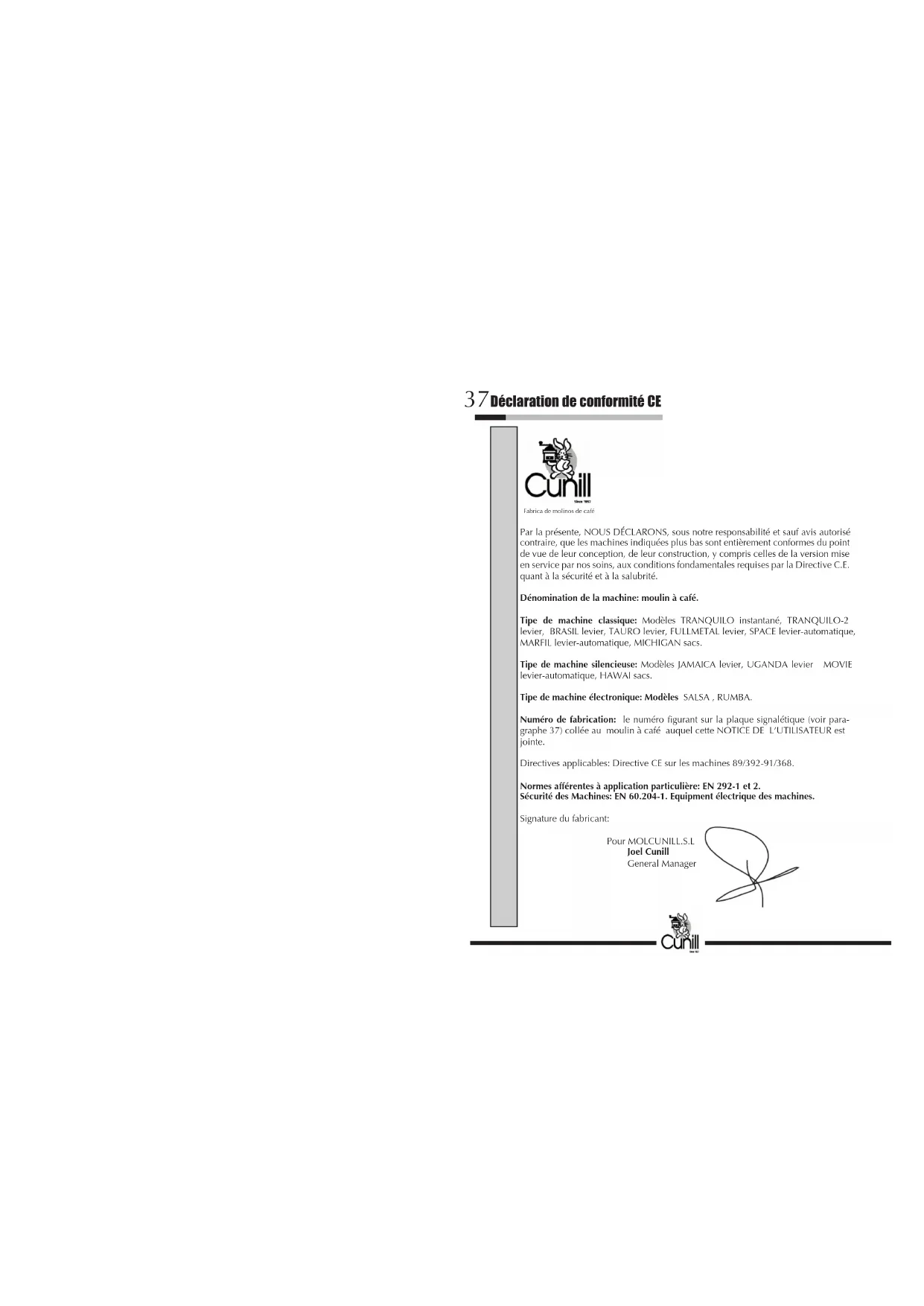

Tranquilo Tranquilo-2 Movie-Silencer Uganda-Silencer Brasil-Inox Brasil Marl Marl-Inox Manuel de l’usagerFabrica de molinos de café Par la présente, NOUS DÉCLARONS, sous notre responsabilité et sauf avis autorisé contraire, que les machines indiquées plus bas sont entièrement conformes du point de vue de leur conception, de leur construction, y compris celles de la version mise en service par nos soins, aux conditions fondamentales requises par la Directive C.E. quant à la sécurité et à la salubrité. Dénomination de la machine: moulin à café. Tipe de machine classique: Modèles TRANQUILO instantané, TRANQUILO-2 levier, BRASIL levier, TAURO levier, FULLMETAL levier, SPACE levier-automatique, MARFIL levier-automatique, MICHIGAN sacs. Tipe de machine silencieuse: Modèles JAMAICA levier, UGANDA levier MOVIE levier-automatique, HAWAI sacs. Tipe de machine électronique: Modèles SALSA , RUMBA. Numéro de fabrication: le numéro gurant sur la plaque signalétique (voir para- graphe 37) collée au moulin à café auquel cette NOTICE DE L’UTILISATEUR est jointe. Directives applicables: Directive CE sur les machines 89/392-91/368. Normes afférentes à application particulière: EN 292-1 et 2. Sécurité des Machines: EN 60.204-1. Equipment électrique des machines. Signature du fabricant: Pour MOLCUNILL.S.L Joel Cunill General Manager

Déclaration de conformité CEIdentification du fabricant et du produit: Pg. 1-2Pour votre sécurité: Pg. 3Description et spécifications techniques: Pg. 3-4-5-6-8Identification des composants extérieurs: Pg. 7-9Bruit aérien émis par la machine: Pg. 10Déballage: Pg. 10Installation électrique: Pg. 12Opérations préalables à la mise en service: Pg. 12Pour moudre du café en grains: Pg. 13Pour obtenir une dose de café moulu: Pg. 13 Fonctionnement des modèles MICHIGAN/HAWAI: Pg.14 Fonctionnement du modèle.TANG/SAL/RUM: Pg. 15Réglage du degré de mouture du café: Pg. 15Dosage de la quantité de café moulu: Pg. 16Temps maximum de fonctionnement: Pg. 16Opérations de nettoyage: Pg. 17Opérations d’entretien: Pg. 18Que faire en cas de problèmes: Pg. 19Mise hors-service: Pg. 19Contre-indications d’utilisation: Pg. 19Mesures de sécurité: Pgs. 20Risques résiduels: Pg. 21Plaque signalétique: Pg. 22Certificat de conformité: Pg.23Un exemplaire en est collé sur votre moulin à café auquel est joint cette NOTICE DE L’UTILISATEUR.En voici l’explication: MOLCUNILL . S.L Telf. (972) 168282 - Fax. (972) 853104 Crta. Sta. Coloma, s/n -Apto -18 -17410 - Mallorquines (Girona) - ESPAÑA Modelo:.................. Modelo:.................. 230V / 50Hz / ...... / ......W 230V / 50Hz / ...... / ......W 110V /60Hz / ...... / .......W 110V / 60Hz / ...... / ......W ........A /..........Rpm ........A / ..........Rpm T.Máximo:30 Minutos. (Marcha) T.Máximo:30 Minutos. (Marcha) T.Descanso:10 Minutos. (Paro) T.Descanso:10 minutos. (Paro) IP - 21 IP - 21 CE 89 / 392 / CEE Fecha fabricación: 2013 2014 2015 2016 2017 Plaque signalétique Manuel de l’usager, Instructions d’utilisation, entretien et sécurité. Ce manuel de l’usager a été rédigé confor-mément à la réglementation communautai-re (EN 292-2,5; et annexe de la directive sur les Machines du Journal Officiel de la Communauté Économique Européenne.)MOLCUNII, fabricant des moulins à café CUNILL, se réserve le droit de modifier les spécifications détaillées dans cette notice, sans avis préalable, à la seule fin d’une évolution et amélioration constantes de ses produits.Fabricant: MOLCUNILL, S.L Marque commerciale: CUNILLPays de fabrication: ESPAGNE Adresse postale: Carretera de Santa Coloma, s/nApartado de Correos nº 18.17410 SILS - MALLORQUINES (GÉRONE)ESPAGNETéléphone National: 972.168282Fax National: 972.853104Téléphone International: +34.72.168282Fax International: +34.72.853104www.cunill.com - email: cunill@cunill.comMANUFACTURERS OF COFFEE GRINDERSSINCE 1957Lorsqu’un numéro est repré-senté dans le texte de la façon suivante: (9), il se réfère à l’une des parties du moulin à café dont vous trouverez le détail au paragraphe 08 (identification des composants extérieurs).

Moulins à café CUNILL3

Nous voulons vous remercier de la confiance que vous avez bien voulu déposer dans les moulins à café CUNILL fabriqués par MOLCUNILL. Le moulin à café que vous avez acheté a été fabriqué suivant les plus stricts contrôles de qua- lité et il a été conçu en appliquant les principes de l’ergonomie pour que vous n’ayez aucune difficulté lors de son emploi et pour qu’il rende votre travail commode et sûr. Vous trouverez dans cette notice toute l’information nécessaire pour l’installation, utilisation, entretien et nettoyage du moulin à café. Suivre attentivement ces instructions garantiraà votre moulin à café une longue vie et l’absence de problèmes. Dans le cas d’un pro- blème quelconque ou de n’importe quel doute sur le contenu de cette notice, n’hésitez pas à consul- ter notre service technique qui est, dès maintenant, à votre entière disposition. XavierCunill Product Manager Les instructions d’emploi et d’entretien décrites dans ce manuel se réfèrent à tous les modèles de moulins à café de la marque CUNILL, formant partie de notre gamme actuelle, avec les dénominations commer- ciales suivantes: “CLASSIQUES” TRANQUILO, TRANQUILO-2, BRASIL,

TAURO, F.METAL, SPACE

MARFIL, MICHIGAN. “SILENCIEUX” UGANDA, NOBEL, ETIOPIA, BIMOTOR, MOVIE, HAWAI. “ELECTRONIQUE” RUMBA, SALSA. Dans leurs versions respectives “normal” ou “automatique”. L’article appelé ESPECIAL BAR, que fait également partie de notre production, est uniquement un doseur de café moulu sans moteur; ses spécifications d’emploi et d’entretien sont par conséquent les mêmes que pour le reste des produits, exception faite de celles concernant le moteur. Les produits appelés MICHIGAN, HAWAI, disposent de caractéristiques de fonction- nement spécifiques par rapport au reste des modèles que sont également décrites dans cette notice. Les séries de produits appelées TOP LINE EXCLUSIVE, modifient les caractéristiques des moulins à café mais UNIQUEMENT DANS LEUR REVÊTEMENT EXTÉRIEUR; par conséquent, les instructions d’emploi, servi- ce et entretien sont LES MÊMES QUE POUR TOUS LES AUTRES MODÈLES.

Identification des modèles

Bienvenue au monde CUNILL Dans la partie inférieure de la trémie de café en grains (2) se trouve une protection de sé- curité qu’empêche l’accès aux meules. Ce dispositif, qui laisse passer les gra- ins de café vers les meules, est néan- moins sufsamment étroit pour ne pas permettre d’y intro- duire les doigts. Un protecteur thermique empêche les bo- bines du moteur électrique de surchauffer: il se déclenche et coupe l’alimentation électrique lorsque la température dépasse la limite xée en raison d’un mauvais fonc- tionnement, comme par exemple le blocage continu du rotor du moteur.

Dispositif de sécurité pour empêcher tout contact avec les meules

Protecteur thermique du moteur TRÈS IMPORTANT POUR VOTRE SÉCURI- TÉ: Avant de mettre le moulin à café en mar- che, assurez-vous que la trémie de café en grains (2) est parfaitement en place et bien maintenue par ses vis (3). Si la trémie est mal xée, les meules du moulin sont à découvert lorsqu’on met le moulin en marche et l’on risque de se blesser les doigts. Par conséquent, NE METTRE SOUS AUCUN PRÉTEXTE LE MOULIN À CAFÉ EN MAR- CHE SANS AVOIR VÉRIFIÉ QUE LA TRÉMIE

Risques diversLes moulins à café CUNILL sont conçus pour offrir un service sûr, durable et fiable s’ils sont utilisés correctement. C’est pourquoi IL EST TRÈS IMPORTANT, avant d’utiliser pour la première fois votre moulin à café, de lire attentivement cette notice d’emploi, en suivant dans l’ordre tous et chacun de ses paragraphes et en prêtant encore un intérêt supérieur, si possible, aux avertissement relatifs à son installation, utilisation, entre- tien et nettoyage (en particulier les paragra- phes marqués avec le symbole: parce qu’ils se réfèrent à des opérations qui, si elles sont effec- tuées incorrectement, peuvent produire des situations de DANGER POUR L’USAGER). De ne point le faire, une manipulation inco- rrecte pourrait occasionner des dommages corporels au matériels. Le fabricant ne pourra en aucun cas être rendu responsable de toute transformation, réglage, altération et/ou modification réali- sés dans les moulins à café par du personne non qualifié à cet effet et pouvant causer des dommages matériels au personnels. Bien que la notice que vous avez dans les mains soit rédigée dans la langue de votre pays, nous disposons de ce même manuel dans toutes les langues officielles de la CE; si vous désirez vous en procurer un exem- plaire ou bien une traduction dans toute autre langue, veuillez prendre contact avec notre service commercial. Celui-ci sera heureux de vous le faire parvenir (vous trou- verez notre adresse et numéro de téléphone dans cette notice).

Pour votre sécurité et le bon fonc- tionnement du moulin à café Toutes les machines présentées dans ce manuel sont des moulins à café à meules actionnés par moteur électrique et destinés à usage commercial. Modèle TRANQUILO-TRANQUILO-2 Hauteur: 380mm Longueur: 280mm Largeur: 140mm Poids:10Kg Nombre de moteurs: 1 Voltage: 230v - 110v - Fréquence: 50Hz - 60Hz Phases: 1(monophasé) - Intensité:1,15A - 2,53A Puissance:0,10/270 Condensateur:10nf-450v - 40nf-400v Vitesse: 1300-1650 -Degré de protection: IP21. Temps maximum en service continu:30 min. Moteur équipé de protecteur thermique Meules en acier trempé de 60mm Durée des meules: 500 kg café en grains. Capacité trémie: 1/2Kg. Capacité doseur: directe au porte-frette. Réglage doseur: Plaque électronique(Tra). Réglage doseur: 5Gr - 12Gr.(Gourmet) Temps minimum en repos: 10 min.

Description générale

Spécifications techniques Même si les moulins à café CUNILL sont équipés de tous les dispositifs de sécurité nécessaires pour fonctionner sans aucun danger, nous recommandons à l’usager de respecter les mesures de sécurité suivantes an d’éviter tout accident: a) Ne manipulez jamais le moulin à café pieds nus. b) Ne manipulez le moulin à café lorsque vous avez les mains ou les pieds mouillés ou humides. c) Évitez d’éclabousser les surfaces externes du moulin à café. Si cela arrive néanmoins alors que le moulin est en marche (ou même à l’arrêt), débranchez l’appareil du secteur et séchez-le soigneusement. d) Veillez à ce que des corps solides ou li- quides ne pénètrent pas dans le moulin à café. Si un objet solide ou liquide y tombe cependant (que l’appareil fonctionne ou soit à l’arrêt), débranchez-le immédiatement du secteur et demandez au service technique de CUNILL de le réviser. e) D’une manière générale, ne mettez jamais le moulin à café en marche avant d’avoir vé- rié que tous ses éléments mobiles sont par- faitement en place. f) Mettez toujours le couvercle de la trémie (1) en place (sur la trémie de café en grains (2) après avoir rempli la trémie de café en grains et avant de mettre le moulin à café en marche. g) Ne faites jamais fonctionner le moulin à café sans avoir vérié que la trémie de café en grains (2) est parfai- tement en place et maintenue par ses vis (3). h) Ne faites jamais fonctionner le moulin à café sans avoir vérié que le couvercle du doseur de café moulu (7) est parfaitement en place.

i) D’une manière générale, les moulins à

café ne doivent pas fonctionner en continu plus de 30 minutes (consultez la plaque sig- nalétique de votre moulin). j) Pendant le remplissage de la trémie de café en grains (2), veillez à ne pas faire tomber accidentellement dans l’appareil ou sur la platine de réglage des meules (4) des objets se trouvant à proximité (cravates, foulards, mèches de cheveux, chaînes...). k) Suivez rigoureusement les instructions de cette notice pour les opérations d’utilisation, de nettoyage et d’entretien. l) Pour débranchez l’appareil du secteur, tirez sur la che et non pas sur le câble d’alimentation. m) Cet appareil, comme toute autre machi- ne, ne doit être utilisé que par des person- nes en ayant lu attentivement la notice et susceptibles d’en faire bon usage: on ne le laissera donc jamais aux mains des enfants.

Mesures de sécurité à prendreModèle BRASIL Hauteur: 450mm Longueur:355mm Largeur: 210mm Poids:11Kg Nombre de moteurs: 1 Voltage:230v-110v-Fréquence: 50Hz-60Hz Phases: 1(monophasé)-Intensité:1,40A-3,2A Puissance:0,12/275 Condensateur: 10nf-450v - 40nf-400v Vitesse:1300-1650-Degré de protection: IP21. Temps maximum en service continu:30min. Moteur équipé de protecteur thermique Meules en acier trempé de 60mm Durée des meules: 500 kg café en grains. Capacité trémie: 1Kg. Capacité doseur: 300 Gr. Réglage doseur: 5Gr - 12Gr. Temps minimum en repos: 10 min. Modèle TAURO Hauteur: 560mm Longueur:290mm Largeur: 180mm Poids:13Kg Nombre de moteurs: 1 Voltage:230v-110v-Fréquence: 50Hz-60Hz Phases: 1(monophasé)-Intensité: 1,40A-3,2A Puissance:0,12/275 Condensateur: 10nf-450v - 40nf-400v Vitesse:1300-1650-Degré de protection: IP21. Temps maximum en service continu: 30min Moteur équipé de protecteur thermique Meules en acier trempé de 60mm Durée des meules: 500 kg café en grains. Capacité trémie: 1Kg. Capacité doseur: 600 Gr. Réglage doseur: 5Gr - 12Gr. Temps minimum en repos: 10 min. Modèle FULL METAL Hauteur: 630mm Longueur:380mm Largeur: 140mm Poids:15Kg Nombre de moteurs: 1 Voltage:230v-110v-Fréquence:50Hz-60Hz Phases: 1(monophasé)-Intensité:1,80A-3,7A Puissance:0,18/352 Condensateur:10nf-450v - 40nf-400v Vitesse:1300-1650-Degré de protection:IP21. Temps maximum en service continu:30 min. Moteur équipé de protecteur thermique Meules en acier trempé de 60mm Durée des meules: 500 kg café en grains. Capacité trémie: 1Kg. Capacité doseur: 600 Gr. Réglage doseur: 5Gr - 12Gr. Optionnel: arrêt/marche automatique. Temps minimum en repos: 10 min. Modèle SPACE Hauteur: 610mm Longueur:310mm Largeur: 180mm Poids:15Kg Nombre de moteurs: 1 Voltage:230v-110v-Fréquence: 50Hz-60Hz Phases:1(monophasé)-Intensité:1,80A-3,7A Puissance:0,18/352 Condensateur: 10nf-450v - 40nf-400v Vitesse: 1300......Degré de protection: IP21. Temps maximum en service continu:30 min. Moteur équipé de protecteur thermique Meules en acier trempé de 60mm Durée des meules: 500 kg café en grains. Capacité trémie: 2 Kg. Capacité doseur: 600 Gr. Réglage doseur: 5Gr - 12Gr. Optionnel: arrêt/marche automatique. Temps minimum en repos: 10 min.

Spécifications techniques

Spécifications techniques Procédez aux vérications suivantes et, si le problème persiste, consultez le service tech- nique du fabricant. a) Vériez qu’une coupure de courant ne s’est produite. b) Contrôlez si les données électriques - gurant sur la plaque signalétique du moulin (voir paragraphe 37 de cette notice) corres- pondent à celles du secteur. c) ARRÊTEZ LE MOULIN À CAFÉ, débran- chez-le du secteur et vériez l’état du câble électrique, de la che de branchement et de l’interrupteur marche/arrêt (11). Ce problème est généralement dû à la pré- sence de corps étrangers durs dans le café en grains à moudre. Procédez aux vérications suivantes et, si le problème persiste, consultez le service tech- nique du fabricant. a) Arrêtez immédiatement le moulin à café en actionnant l’interrupteur marche/arrêt (11) et débranchez-le du secteur. b) Si les efforts déployés par le moteur pour entrêner les meules ont fait surchauffer le moulin à café, attendez que l’appareil ait refroidi. c) Suivez les instructions relatives au netto- yage des meules (paragraphe 22) pour ex- traire le corps étranger responsable du blo- cage. Si vous prévoyez de ne pas utiliser votre moulin pendant longtemps, débranchez-le du secteur. Si vous décidez de ne plus jamais l’utilise

CONSULTEZ LES AUTORITÉS COMPÉTEN-

TES DE VOTRE PAYS AU SUJET DES POS- SIBILITÉS DE RECYCLAGE qui vous sont offertes. Respectez l’environnement, et ne jetez pas ce moulin à café n’importe où. Ces moulins à café sont exclusivement conçus pour moudre du café torreé en grains et doser la mouture obtenue. Pour des raisons de sécurité, ne jamais les utili- ser à d’autres ns que celles que précèdent. On ne les utilisera donc pas pour moudre et doser d’autres aliments que le café torré- é en grains (céréales, légumes secs, fruits, fruits secs, sucre, etc.), ou encore d’autres types de produits non alimentaires. Le fabricant décline toute responsabilité en cas de lésions ou de dommages corporels ou matériels occasionnés à des personnes ou animaux par une utilisation incorrecte de l’appareil.

Que faire lorsque: le moulin ne se met pas en marche

Que faire lorsque: les meules sont bloquées

Contre-indications d’utilisationModèle MARFIL Hauteur: 610mm Longueur:355mm Largeur: 210mm Poids:15Kg Nombre de moteurs: 1 Voltage:230v-110v-Fréquence:50Hz-60Hz Phases:1(monophasé)-Intensité:1,80A-3,7A Puissance:0,18/352 Condensateur: 10nf-450v - 40nf-400v Vitesse:1300-1650-Degré de protection: IP21 Temps maximum en service continu:30min. Moteur équipé de protecteur thermique Meules en acier trempé de 60mm Durée des meules: 500 kg café en grains. Capacité trémie: 2 Kg. Capacité doseur: 600 Gr. Réglage doseur: 5Gr - 12Gr. Optionnel: arrêt/marche automatique. Temps minimum en repos: 10 min. Modèle MICHIGAN Hauteur: 700mm Longueur:355mm Largeur: 210mm Poids:18Kg Nombre de moteurs: 1 Voltage:230v-110v-Fréquence:50Hz-60Hz Phases:1(monophasé)-Intensité: 3,1A-6,82A Puissance: 0,50/680 Condensateur: 20nf-450v - 80nf-400v Vitesse:1300-1650-Degré de protection:IP21. Temps maximum en service continu:30min. Moteur équipé de protecteur thermique Meules en acier trempé de 65mm Durée des meules: 500 kg café en grains. Capacité trémie: 2 Kg. Capacité doseur: Sacs Réglage doseur: NO. Spécial pour sacs. Temps minimum en repos: 10 min.

Spécifications techniques

Spécifications techniques Un entretien périodique est une garantie in- dispensable de la sécurité et de la abilité de fonctionnement de votre moulin.

POUR VOTRE SÉCURITÉ, VEILLEZ À RES-

PECTER les normes suivantes: a) Si vous constatez une quelconque ano- malie de fonctionnement, arrêtez le moulin à café et débrancher-le immédiatement du secteur. Appelez le service te- chnique de CUNILL.

ME. b) Les réparations éventuelles doivent être conées au service technique de CUNILL ou au personnel autorisé de ses distributeurs. c) Aucune modication ne doit être appor- tée au moulin à café. d) Les réparations doivent être effec- tuées à l’aide de PIÈCES DE RECHANGE D’ORIGINE fournies par le fabricant (pour accélérer le processus, il existe même un “kit de secours” pour les réparations urgen- tes ou le remplacement rapide des pièces que s’usent le plus facilement). SPARE PARTS ORIGINAL-CUNILL e) Avant toute opération d’entretien, arrêtez le moulin et débranchez-le du secteur. Il est important de contrôler périodiquement l’état des meules. Leur mauvais état se tra- duit par une mouture moins homogène, une hausse de la consommation électrique et la surchauffe du moteur. Pour éviter ces inconvénients, il faut donc renouveler les meules dès que le moulin a moulu le nombre de kilogrammes de café indiqué sur la che technique de chaque modèle (paragraphe 8). On conera cette opération au service tech- nique de CUNILL ou au personnel agréé de ses distributeurs. Contrôlez périodiquement l’état du câble électrique, de la che de branchement au secteur et de l’interrupteur marche/arrêt (11). Si vous constatez une anomalie quelconque, NE METTEZ PAS

LE MOULIN À CAFÉ EN MAR-

CHE. Laissez-le débranché et appelez immédiatement le ser- vice technique de CUNILL N’ESSAYEZ PAS DE LE RÉPARER VOUS MÊME. Contrôlez périodiquement les divers élé- ments du moulin à café: trémie de café en grains (2), doseur de café moulu (8), corps extérieur du moulin à café, etc. Si l’un d’entre eux est endommagé ou cassé, NE METTEZ PAS LE MOULIN À CAFÉ EN MARCHE. Laissez-le débranché et appelez immédiatement le service technique de CU- NILL.

Conseils relatifs aux opérations d’entretien

Entretien général RUMBA Model Hauteur: 370mm Longueur: 270mm largeur: 185mm Poids: 10Kg Nombre de moteurs: 1 Voltage: 230v -110v -Frequence: 50Hz-60Hz Phases: 1(mono) - Intensité:1,15A - 2,53A Puissance: 0,10/270 Condensateur: 10nf-450v - 40nf-400v Vitesse: 1300-1650-G/P: IP21. Temps maximum en service continu: 30 min. Moteur équipe de protecteur thermique Meules en acier trempé de 60mm. Durée des meules:500kg Cof.B Capacité trémie: 1/2Kg. Capacité doseur: porta-filtre. Temps minimum en repos: 10 min.Modèle UGANDA - “Silencieux” Hauteur: 520mm Longueur:355mm Largeur: 210mm Poids:13Kg Nombre de moteurs: 1 Voltage:230v - 110v-Fréquence: 50Hz - 60Hz Phases: 1(monophasé)-Intensité:1,55A -3,41A Puissance:0,16/325 Condensateur: 10nf-450v - 40nf-400v Vitesse:1300-1650-Degré de protection: IP21. Temps maximum en service continu:30min. Moteur équipé de protecteur thermique Meules en acier trempé de 60mm Durée des meules: 500 kg café en grains. Capacité trémie: 1 Kg. Capacité doseur: 300 Gr. Réglage doseur: 5Gr - 12Gr. Optionnel: Arrêt / marche automatique. Temps minimum en repos: 10 min.

Spécifications techniques

Spécifications techniques Modèle SALSA-”Electronique” Hauteur: 560mm Longueur: 290mm largeur: 180mm Poids: 25Kg Nombre de moteurs: 1+1 Voltage: 230v -110v -Fréquence: 50Hz-60Hz Phases: 1(mono) - Intensité:4,4A - 9,2A Puissance: 0,60/920 Condensateur: 25nf-450v - 40nf-400v Vitesse: 1300-1650-G/P: IP21. Temps maximum en service continu: 30 min. Moteur équipe de protecteur thermique Meules en acier trempé de 65mm. Durée des meules:500kg Cof.B Capacité trémie: 1Kg. Capacité doseur: 5 Gr-12Gr Doseur: électronique Temps minimum en repos: 10 min. Périodicité: tous les 25 jours Utilisez un pinceau rond à soies moyenne- ment dures, et de longueur sufsante pour pouvoir accéder partout. Si possible réservez ce pinceau au nettoyage du moulin à café et rangez-le dans un endroit sec et propre. a) Arrêtez le moulin à café en actionnant l’interrupteur marche/arrêt (11). b) Retirez la trémie de café en grains (2) de son loge- ment en desserrant les vis (3) qui la xent. c) Appuyez sur le levier de réglage des meules (6) an de libérer la platine de réglage des meules (4); fai- tes tourner la platine VERS LA GAUCHE dans le sens qu’indique la èche “G”, jusqu’à ce qu’elle se dé- gage. d) nettoyez les meules et leur logement à l’aide du pinceau bien sec; ne jamais utiliser liquides. e) remettez la platine de ré- glage des meules (4) en pla- ce et faites-la tourner VERS LA DROITE, dans le sens de la èche “F”, jusqu’à ce qu’elle atteigne la position de la mouture que vous souhaitez (consultez le paragraphe 17 sur le réglage de la mouture du café). Périodicité: tous les 25 jours. Utilisez toujours le même pinceau que pour les meules. a) Arrêtez le moulin à café en actionnant l’interrupteur marche/arrêt (11). b) Actionnez le levier du doseur de café moulu (15) jusqu’à ce que le doseur soit en- tièrement vide. c) Retirez le cou- vercle du doseur de café moulu (17). d) Utilisez le pin- ceau, parfaitement sec (jamais de liqui- des) pour nettoyer l’intérieur du doseur (8). Actionnez le le- vier du doseur (15) plusieurs fois pour parfaire le nettoyage. e) Remettez le cou- vercle du doseur de café moulu (7) en place. Si le revêtement externe du moulin à café est sale, frottez le doucement avec un chi- ffon humide, après avoir arrêté le moulin à l’aide de l’interrupteur marche/arrêt (11) et débranché la prise du secteur. Le nettoyage des parties internes du moulin à café DOIT ÊTRE CONFIÉ AU PERSONNEL

Nettoyage des meules

Nettoyage du corps extérieur du moulinMichigan-bolas Movie - Silencioso Modèle HAWAI - 2 -“Réfrigéré” Hauteur: 600mm Longueur:250mm Largeur: 210mm Poids:20Kg Nombre de moteurs: 1+ 2motoventilateur Voltage:230v - 110v-Fréquence:50Hz - 60Hz Phases:1(monophasé)-Intensité:5,75A-12,65A Puissance: 0,75/980 Condensateur: 90MF-230V -400nf-125v Vitesse:1300-1650-Degré de protection: IP21 Temps maximum en service continu:30min. Moteur équipé de protecteur thermique Meules en acier trempé de 65mm Durée des meules: 500 kg café en grains. Capacité trémie: 1/2 Kg. Capacité doseur: Sacs. Réglage doseur: NO Spécial pour sacs Temps minimum en repos: 10 min. Modèle MOVIE - “Silencieux” Modèle MOVIE -BI.MOTOR -”Réfrigéré” Hauteur:660mm Longueur:460mm Largeur:265mm-Poids:18Kg Nombre de moteurs: 1 (op) + 1motoventilateur Voltage:230v - 110v-Fréquence:50Hz - 60Hz Phases:1(monophasé)-Intensité:2,1A - 4,62A Puissance: 0,30/360 Condensateur: 14MF-450V -55nf-400v Vitesse: 1300..Degré de protection: IP21. Temps maximum en service continu:30min. Moteur équipé de protecteur thermique Meules en acier trempé de 65mm Durée des meules: 500 kg café en grains. Capacité trémie: 2Kg. Capacité doseur: 600gr Réglage doseur:5Gr -12Gr. Optionnel: arrêt/marche automatique. (Movie) Arrêt/marche automatique chaque 8 cafés. (Bimoteur) Temps minimum en repos: 10 min. 07Spécifications techniques Vous pouvez régler le doseur de café moulu (8) de façon à obtenir d’une PETITE DOSE (minimum 5 g) à une GRANDE DOSE (maxi- mum 12 g). Pour cela, procédez de la manière suivante: Pour obtenir de PLUS PETITES doses: a) Arrêtez le moulin en actionnant l’interrupteur marche/arrêt(11). b) Retirez le couver- cle du doseur de café moulu (7). c) Faites tourner la vis de réglage du café moulu (9) VERS LA DROITE. d) Remettez le couvercle du doseur de café moulu (7) en place. Pour obtenir de PLUS GRANDES doses: a) Arrêtez le moulin en actionnant l’interrupteur marche/arrête (11). b) Retirez le couvercle du doseur de café moulu (7). c) Faites tourner la vis de réglage du café moulu (9) VERS LA GAUCHE. d) remettez le couvercle du doseur de café moulu (7) en place. Les moulins à café NE DOIVENT PAS

FONCTIONNER EN CONTINU PLUS DE

30 MINUTES. Si vous constatez une quel- conque anomalie de fonc- tionnement, débranchez im- médiatement l’appareil du secteur et appelez le service technique CUNILL ou votre distributeur.

Dosage de la quantité de café moulu distribuée par le moulin

Temps de fonctionnement maxi- mum Il est très important de respecter les pério- dicités de nettoyage indiquées ci-dessous pour chaque élément du moulin à café. Pour prévenir le moindre incident, on obser- vera les NORMES DE SÉCURITÉ suivantes pendant les opérations de nettoyage: a) avant de nettoyage un élément quelcon- que du moulin à café (y compris la carcas- se externe), assurez-vous que l’interrupteur marche/arrêt (11) de l’appareil est en posi- tion arrêt et que la prise de secteur est bien débranchée. b) ne nettoyez jamais le moulin à café à grande eau ou en le plongeant dans l’eau. c) n’utilisez jamais des détergents abrasifs ou des dissolvants chimiques. Périodicité: tous les 25 jours. a) Arrêtez le moulin à café en actionnant l’interrupteur marche/arrêt (11). b) Retirez la tré- mie de café en grains (2) de son logement en des serrant les vis (3) qui la retiennent à la platine de réglage des meules (4). c) Lavez-la avec une solution peu concen- trée d’eau et de détergent pour vaisselle (toujours à la main, ne le mettez jamais au lave-vaisselle). d) Assurez-vous qu’elle est bien sèche avant de la remettre en place sur l’appareil et de resserrer les vis (3).

Conseils relatifs aux opérations de nettoyage

Nettoyage de la trémie de café en grains1

Identification (Classique) des composants. 1.-Couvercle de la trémie de café en grains. 2.-Trémie de café en grains. 3.-Vis de fixation de la trémie à la platine de réglage des meules. 4.-Platine de réglage des meules. 5.-Goupille d’accès du café en grains aux meules. 6.-Levier de réglage des meules. 7.-Couvercle du doseur de café moulu. 8.-Doseur de café moulu. 9.-Vis de réglage du café moulu. 10.-Presse de café moulu. 11.-Interrupteur d’arrêt/marche. 12.-Accouplement pour le porte-frette). 13.-Plateau ramasse-café. 14.-Levier du doseur. 1.-Couvercle de la trémie de café en grains. 2.-Trémie de café en grains. 3.-Vis de fixation (trémie + platine de réglage). 4.-Goupille d’accès (ouverture/fermeture) de la trémie. 5.-Platine de réglage des meules. 6.-Levier de réglage des meules. 7.-Levier d’assujettissement. 8.-Plaque vibratoire inox. 9.-Interrupteur marche/arrêt. 10.-Sortie d’air.

Identification (Spécial) des com- posants Les modèles Michigan et Hawai-2 ce sont les uniques de notre production lesquels ne donnent pas de café moulu en doses, mais en vrac, ce pour ça que leurs caractéristi- ques spéciques font seulement référence en ce qui concerne à l’expédition du café. a) Dans le mo- dèle Hawai-2 vous pouvez réguler le tipe et café moulu avec le levier de sélection le point de mou- luration désiré avec la èche supérieure de devant (gros, médiane, n, express ou Turc). b) Placez le sac où vous désirez re- cueillir le café moulu des- sous le levier d’assujettissement, il s’appuiera dessous la plaque vibratoire avec laquelle on obtien- dra le remplit du sac avec café moulu. c) Arrêt et marche du moulin avec l’interrupteur (9). Ce modèle a un moteur principal et un mo- teur silencieuse 65 dB, et 2 moteurs pour obtenir un café moulu régulier sans surchau- ffer le café moulu.

Fonctionnement spécifique du modèle Michigan-Hawai-2 Vous pouvez obtenir la mouture que vous désirez (plus ou moins ne) en réglant les meules par l’intermédiaire de la platine de réglage (4), et ce de la façon suivante: Pour obtenir une mouture PLUS FINE: a) Arrêtez le moulin en actionnant l’interrupteur marche-arrêt (11). b) Appuyez sans relâcher la pression sur le levier de réglage des meules (6) an de li- bérer la platine de réglage (4), puis faites-la pivoter VERS LA DROITE, c’est-à-dire dans le sens indiqué par la èche “F” gurant sur la plaque de réglage (4). c) Relâchez la pression sur le levier de régla- ge des meules (6) et vériez que la platine de réglage (4) ne peut plus tourner. Pour obtenir une mouture PLUS GROS- SIÈRE: a) Arrêtez le moulin en actionnant l’interrupteur marche-arrête (11). b) Appuyez sans relâcher la pression sur le levier de réglage des meules (6) an de libé- rer la platine de réglage (4). c) Relâcher la pression sur le levier de régla- ge des meules (6) et vériez que la platine de réglage (4) ne peut plus tourner. ATTENTION: Quand on extrait entièrement la platine de réglage (4) de son logement, les meules se trouvent à découvert: il y a donc un risque si le moulin est mis en marche par inadvertance. Ne mettez jamais en marche le moulin à café sans que toutes ses pièces mobiles soient correctement en place.

• Réglage du degré du mouture du café: MODEL -”Classique” dB-(A) -Tranquilo p. 77
• -Tranquilo-2 p. 77
• -Brasil p. 77
• -Tauro p. 77
• -Full-metal p. 79
• -Space p. 79
• -Marfil p. 79
• -Michigan p. 80
• MODEL-”Silencieux” dB-(A) -Uganda p. 63
• -Movie p. 63
• -Movie-bimotor p. 63
• -Hawai p. 65
• MODEL-”Electrónique” dB-(A) -Rumba p. 63
• -Salsa Le valeur du bruit aérien émis par les moulins à café CUNILL a été calculée en partant de la mesure effectuée sur des machines identiques durant le processus de mouture. Le niveau de pression acoustique continu équivalent pondéré “A” sur le poste de tra- vail pour les différents moulins à café est le suivant: p. 63

Bruit aérien par la machine Avant de procéder au déballage complet du moulin à café, assurez-vous que les in- dications du modèle et de la couleur gu- rant sur la boîte correspondent à celui que vous avez choisi. S’il n’en était point ainsi, veuillez le communiquer à votre distributeur. Retirez soigneusement l’emballage et vériez que le moulin à café n’a subi aucun dommage pendant son transport. Dans le cas d’un quel- conque défaut, veuillez en avertir sans retard vo- tre distributeur. Si vous soupçonnez que le moulin à café ou l’une de ses pièces est détériore N’UTILISEZ PAS L’APPAREIL. Mettez-vous immédiatement en contact avec le service technique de CUNILL ou avec du personnel technique qualié agréé de MOLCUNILL. Avant d’utiliser la machi- ne, retirez totalement les emballages et assurez-vous qu’elle est absolument pro- pre. Prenez spécialement soin de maintenir hors de por- tée des enfants les poches en plastique et les agrafes métalliques provenant de l’emballage an de prévenir de possibles ac- cidents. Soyez respectueux avec l’environnement et n’abandonnez pas les matériaux d’emballage n’importe où. Tenez compte que ceux-ci peuvent être recyclés et que, aussi bien la poche plastique que enve- loppe le moulin à café que la caisse en carton sont fabriquées avec des matériaux recyclables. Informez-vous de la législation en vigueur dans votre pays à ce sujet.

Déballage Mettez le moulin en marche en actionnant l’interrupteur marche/arrêt (11). Le café en grains passera au travers des meules et ira tomber, une fois moulu, dans le doseur de café moulu (8). Lorsque le doseur de café moulu (8) est plein, arrêtez le moulin à café en actionnant l’interrupteur marche/arrêt (11).

UNIQUEMENT POUR LES MODÈLES ÉQUI-

PÉS D’UN ARRÊT AUTOMATIQUE: une fois mis en marche à l’aide de l’interrupteur (11), l’appareil s’arrête automatiquement lorsque le doseur (8) de café moulu bais- se, l’appareil se remet automatiquement en marche et ne s’arrête que lorsque le doseur (8) est à nouveau rempli.

UNIQUEMENT POUR LES MODÈLES BI-

MOTOR: Ils marchent comme les modèles automatiques mais avec la différence qu’ils se mettent en marche automatiquement quand vous avez pris du doseur la quantité de huit cafés, en ce moment ils se mettent en marche de nouveau.

Pour moudre du café en grains a) Placez le porte-frette de votre machine expresso sur le support prévu à cet effet (12) juste au dessous de l’ouverture par laquelle se déverse le café moulu (8). b) Amenez le levier du doseur (14) vers vous pour obtenir une dose de café moulu, puis laissez-le revenir de par lui-même à sa po- sition initiale. c) Placez le porte-frette de votre machine expresso sous la presse à café moulu (10) et exercez une pression vers le haut an de comprimer le café. Si vous souhaitez que le doseur de café moulu (8) soit toujours plein (ce qui n’est pas absolument nécessaire), mettez le mou- lin en marche chaque fois que vous retirez une dose et arrêtez le lorsque le doseur (8) est plein (nous vous rappelons que les modèles équipés d’un arrêt automati- que exécutent cette opération de par eux- mêmes).

Pour obtenir une dose de café moulud)

30cm 20cm 20cm 20cm L’emplacement du moulin à café est un facteur déterminant, pour le bon rendement de la machine comme pour la santé de son utilisateur. Mal en choisir l’emplacement peut avoir des conséquences physiologiques désagréables provoquées notamment par de mauvaises postures ou efforts inutiles. Pour cette raison, avant de choisir l’emplacement de votre moulin à café, nous vous conseillons de prendre les précautions suivantes: a) Placez-le sur une surface plane et sta- ble, à une distance du sol vous permettant d’opérer commodément et en toute sécu- rité. b) Situez-le non loin d’une prise de terre afin de pouvoir en brancher et en débrancher le cordon aisément (environ 110cm). Débranchez l’appareil en tirant sur la FICHE, jamais sur le CORDON. c) Respectez les distances minimales per- mettant de garantir le parfait fonctionne- ment, ainsi que la simplicité et la sécurité d’utilisation et d’entretien du moulin à café. LARGEUR: ménagez un espace de 20cm minimum de chaque côté du moulin à café. PROFONDEUR: ménagez un espace d’au moins 20 cm devant et derrière le moulin à café. HAUTEUR: ménagez un espace d’au moins 30 cm au dessus du moulin à café. d) Pour plus de commodité, placez le moulin à café non loin de la machine expresso. Vous éviterez ainsi des allées et venues inutiles.

Emplacement du moulin à café e) Installez le moulin à café à l’abri des projections d’eau, et veiller à ce qu’aucun objet ne puisse y tomber. f) Ne le situer jamais près des sources de chaleur (radiateur ou conduit d’aération), et veillez à ne pas l’exposer à la lumière du soleil, à l’excès de poussière, à la pluie, aux vibrations mécaniques et aux chocs. g) Pour en éviter le réchauffement interne, placez le moulin dans un endroit parfaite- ment aéré. L’installation électrique du moulin à café doit être effectuée par du personnel qualifié, dans le respect des instructions suivantes: a) vérifier que les données électriques difu- sant sur la plaque signalétique de l’appareil (voir paragraphe 37 de cette notice) corres- pondent bien à celles du réseau de distribu- tion électrique. b) Obligatoire: brancher l’appareil à une prise de terre confor- me aux normes en vigueur dans le pays d’installation. Ne pas respecter cette exigence peut avoir de très graves conséquences. La responsa- bilité des lésions ou des dommages occa- sionnés par une installation dépourvue de prise de terre ne pourra en aucun cas être imputée au fabricant. c) Protéger la ligne électrique du domicile en installant un disjoncteur adapté à la puissance absorbée par le moulin à café, telle qu’indiquée sur la plaque signalétique de l’appareil (voir paragraphe 37 de cette notice). d) Monter un relais différentiel conforme aux caractéristiques de l’installation. e) Vérifier que la section des câbles de l’installation est appropriée à l’intensité de consommation de l’appareil. f) Ne pas utiliser de rallonges, d’adaptateurs ou de prises multiples pour brancher le moulin au secteur. g).-Si le câble d’alimentation est endom- magé il doit être remplacé par le fabricant ou par son service après-vente ou par per- sonnel semblable qualifié afin d’éviter un danger.

Installation électrique Avant de mettre le moulin à café en marche, il vous faut le remplir de café, comme indi- qué ci-dessous: Assurez-vous que la trémie du café en gra- ins (2) est parfaitement en place et que les vis (3) que la fixent à la platine de réglage des meules (4) sont bien serrées. b) Placez la goupille d’accès du café en gra- ins (5) de façon à empêcher le passage du café vers les meules. c) Relevez le couvercle de la trémie (1); ver- sez le café dans la trémie (2), puis replacez le couvercle. d) Faites glis- ser la goupille (5) de façon à ce que le café puisse s’écouler en direction des meules. Le fabricant décline toute responsabilité en cas de lésions ou de dommages corporels ou matériels occasionnés par une installa- tion incorrecte de l’appareil ou par le non respect de l’une des instructions données ci-dessus.

Opérations préalables à la mise en service 20cm
