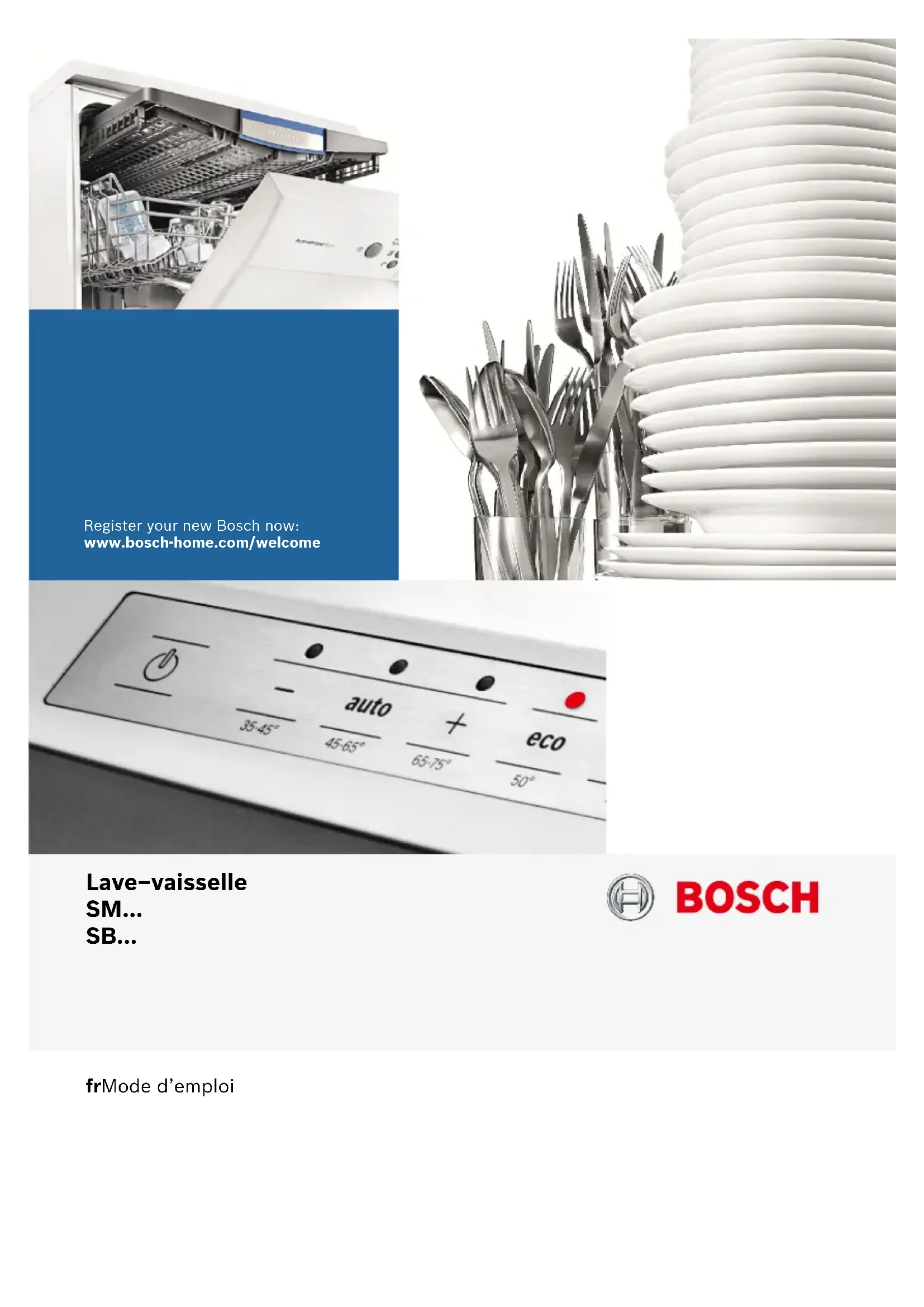

MODE D'EMPLOI Serie 4 SMI46MB03E BOSCH

8Conformité d'utilisation . . . . . . . . 4

( Consignes de sécurité. . . . . . . . . 4

Avant de mettre l’appareil en service

Au moment de la livraison . . . . . . . . . 5

Au moment de l’installation . . . . . . . . 5

Emploi au quotidien . . . . . . . . . . . . . . 7

Sécurité enfants . . . . . . . . . . . . . . . . . 7

Blocage des touches . . . . . . . . . . . . . 9

En cas de dégâts . . . . . . . . . . . . . . . . 9

Elimination de l’appareil usagé. . . . . 10

de l'environnement . . . . . . . . . . 12

Emballage. . . . . . . . . . . . . . . . . . . . . 12

Appareils usagés . . . . . . . . . . . . . . . 12

* Présentation de l'appareil . . . . . 12

Bandeau de commande . . . . . . . . . . 12

Compartiment intérieur de l’appareil. 13

Vue d’ensemble du menu. . . . . . . . . 13

+ Adoucisseur d’eau /

Sel spécial . . . . . . . . . . . . . . . . . 14

Tableau des duretés de l’eau . . . . . . 14

Régler l’installation d’adoucissage . . 14

Utiliser du sel spécial . . . . . . . . . . . . 15

Détergent additionné de sel . . . . . . . 15

Éteindre l’adoucisseur . . . . . . . . . . . 15

, Liquide de rinçage. . . . . . . . . . . 16

de liquide de rinçage . . . . . . . . . . . . 17

Détergent additionné de liquide

de rinçage . . . . . . . . . . . . . . . . . . . . 17

Éteindre l’indicateur de manque

de liquide de rinçage . . . . . . . . . 17

- Vaisselle . . . . . . . . . . . . . . . . . . . 18

Vaisselle non adaptée . . . . . . . . . . . . 18

Verres et vaisselle endommagés . . . 18

Ranger la vaisselle . . . . . . . . . . . . . . 18

Panier à vaisselle supérieur. . . . . . . . 18

Panier à vaisselle inférieur. . . . . . . . . 19

Panier à couverts . . . . . . . . . . . . . . . 19

Tiroir à couverts. . . . . . . . . . . . . . . . . 20

Etagère . . . . . . . . . . . . . . . . . . . . . . . 20

Tiges rabattables. . . . . . . . . . . . . . . . 21

Support pour petites pièces . . . . . . . 21

Etagère à couteaux . . . . . . . . . . . . . . 21

Tête pulvérisatrice pour plaque à

pâtisserie. . . . . . . . . . . . . . . . . . . . . . 21

Sortir la vaisselle . . . . . . . . . . . . . . . . 22

Modifier la hauteur des paniers. . . . . 22

. Détergent . . . . . . . . . . . . . . . . . . 24

Remplisser du détergent . . . . . . . . . . 24

Détergent mixte . . . . . . . . . . . . . . . . . 25

/ Tableau des programmes . . . . . 26

Sélection des programmes . . . . . . . . 27

Remarques concernant

les laboratoires d’essai . . . . . . . . . . . 27

0 Fonctions supplémentaires . . . 28

Cycle accéléré (VarioSpeedPlus) . . . 28

Energy Save . . . . . . . . . . . . . . . . . . . 28fr Conformité d’utilisation

1 Utilisation de l'appareil. . . . . . . 29

Données de programme . . . . . . . . . .29

Aqua-Sensor . . . . . . . . . . . . . . . . . . .29

Allumer l'appareil . . . . . . . . . . . . . . . .29

Indicateur de la durée résiduelle . . . .29

Départ différé. . . . . . . . . . . . . . . . . . .30

Fin du programme. . . . . . . . . . . . . . .30

AutoPowerOff. . . . . . . . . . . . . . . . . . .30

Éteindre l'appareil . . . . . . . . . . . . . . .31

Séchage intensif . . . . . . . . . . . . . . . .32

2 Nettoyage et entretien . . . . . . . 32

État global du lave-vaisselle . . . . . . .32

Entretien de la machine. . . . . . . . . . .33

Sel spécial et liquide de rinçage . . . .34

Bras d’aspersion . . . . . . . . . . . . . . . .35

de dérangement ?. . . . . . . . . . . 35

Pompe de vidange . . . . . . . . . . . . . .36

Tableau de dérangements. . . . . . . . .37

4 Service après-vente . . . . . . . . . 47

5 Installation et branchement. . . 47

Étendue des fournitures. . . . . . . . . . .47

Consignes de sécurité. . . . . . . . . . . .47

Livraison . . . . . . . . . . . . . . . . . . . . . .48

Données techniques . . . . . . . . . . . . .48

Mise en place . . . . . . . . . . . . . . . . . .48

Raccordement de l’eau usée. . . . . . .48

Raccordement de l'eau potable. . . . .49

Raccordement à l’eau chaude. . . . . .49

Raccordement électrique. . . . . . . . . .50

Démontage . . . . . . . . . . . . . . . . . . . .50

Transport . . . . . . . . . . . . . . . . . . . . . .51

(Vidanger l'appareil). . . . . . . . . . . . . .51

d'utilisation Co n f o r mité d’ ut i l i s at i on ■ Cet appareil est destiné à un

usage domestique dans un

l’environnement domestique.

■ N’utilisez le lave-vaisselle

que dans votre foyer

et seulement dans le but

indiqué : pour laver la

vaisselle de votre foyer.

■ Cet lave-vaisselle est conçu

pour une utilisation jusqu'à

une altitude maximale de

( Consignes de sécurité Cons i g nes de sécur i t é Cet appareil peut être utilisé

par des enfants de 8 ans ou

plus et par des personnes

dotées de capacités physiques,

sensorielles ou mentales

réduites ou disposant de

connaissances ou d’expérience

insuffisantes, sous la

surveillance d'un tiers

responsable de leur sécurité ou

bien lorsqu'ils ont reçu des

instructions liées à l'utilisation

de l'appareil en toute sécurité

et qu'ils ont intégré les risques

Les enfants ne doivent pas

jouer avec l'appareil. Le

nettoyage et l'entretien effectué

par l'utilisateur ne doivent pasConsignes de sécurité fr

être accomplis par des enfants,

sauf s'ils sont âgés de 8 ans et

plus et qu'un adulte les

Les enfants de moins de 8 ans

doivent être tenus à distance

de l'appareil et du cordon

Avant de mettre l’appareil en

Veuillez lire attentivement et

entièrement les informations

figurant dans les notices

d’utilisation et de montage. Elle

contiennent des remarques

importantes concernant

l’installation, l’utilisation et

l’entretien de l’appareil.

documentation pour pouvoir la

ultérieurement ou si l’appareil

doit changer un jour de

Vous pouvez télécharger

gratuitement la notice

d'utilisation sur notre site

Internet. Pour connaître

correspondante, reportez-vous

au dos de cette notice

Au moment de la livraison

1. Vérifiez immédiatement

l’absence de dommages dûs

au transport au niveau

et du lave-vaisselle. Ne faites

pas fonctionner un appareil

demandez conseil à votre

2. Veuillez vous débarrasser

de l’emballage de façon

3. L’emballage et ses parties

constituantes ne sont pas

des jouets ; les tenir hors

de portée des enfants.

avec les cartons pliants

Au moment de l’installation

■ Rappelez-vous qu’après

l’installation le dos du

lave-vaisselle n’est plus

librement accessible

(protection empêchant de

toucher la surface chaude).

■ Effectuez l'installation

en respectant la notice

d'installation et de montage.

■ Le lave-vaisselle ne doit pas

être branché sur le secteur

lors de l’installation.

■ Assurez-vous que le système

à conducteur de protection

de l’installation électrique de

votre maison soit conforme.fr Consignes de sécurité

■ Les conditions de jonction

doivent correspondre

aux données figurant sur

la plaque signalétique

du lave-vaisselle 9:.

de raccordement au secteur

s’endommage, il faudra

le remplacer par un cordon

de raccordement particulier.

Pour éviter des risques, il

n'est possible de se le

procurer que via le service

■ Si le lave-vaisselle doit être

encastré dans un placard

en hauteur, il faudra fixer

ce dernier correctement.

■ Si le lave-vaisselle est

incorporé sous d’autres

appareils électroménagers

ou au dessus, il faut

respecter les informations –

figurant dans la notice de

montage des appareils

respectifs – sur leur

incorporation en association

avec un lave-vaisselle.

■ Pour que tous ces appareils

fonctionnent de manière

sûre, veuillez en outre

respecter les instructions de

■ En l’absence d’informations

ou si la notice de montage

ne contient aucune consigne

correspondante, vous devrez

vous adresser au fabricant

de ces appareils pour être

sûr qu’il est possible

d’incorporer le lave-vaisselle

au dessus ou en dessous de

■ Si vous ne parvenez pas à

informations chez le

fabricant, il ne faut pas

incorporer le lave-vaisselle

au dessus ou en dessous de

■ Si vous incorporez un

appareil à micro-ondes au

dessus du lave-vaisselle, il

risque de s’endommager.

■ N’encastrez les appareils

intégrables ou aptes

à l’encastrement sous

un plan de travail que si

ce dernier a été vissé

avec les meubles voisins afin

de garantir le maintien

d’aplomb de l’appareil.

■ N’installez pas l’appareil

à proximité de sources

de chaleur (radiateurs,

accumulateurs de chaleur,

fours ou d’autres appareils

générateurs de chaleur) ;

ne l’encastrez pas non plus

sous une table de cuisson.Consignes de sécurité fr

■ Notez que des sources de

chaleur (p. ex. installations

de chauffage/eau chaude)

ou des parties chaudes de

l'appareil, peuvent faire

fondre l'isolation du cordon

d'alimentation secteur. Ne

jamais mettre en contact le

cordon d'alimentation

secteur du lave-vaisselle

avec des sources de chaleur

et des parties chaudes de

■ Une fois l’appareil installé,

il faut que sa fiche mâle

électrique" à la page 50

■ Sur certains modèles :

Le boîtier en plastique contre

le raccord d'eau contient une

vanne électrique. Dans le

flexible d'arrivée d'eau se

d'alimentation électrique. Ne

sectionnez jamais le flexible

d'arrivée d'eau. Ne plongez

jamais le boîtier en plastique

les consignes de sécurité

et d’utilisation apposées

des détergents et des liquides

Sécurité enfants (verrouillage

Sé c u r i t é enf ant s

(verrouillage de porte) protège

les enfants des risques

potentiellement engendrés par

Risque d'étouffement !

Les enfants risque de

lave-vaisselle et de s'asphyxier.

Avant de vous éloigner du

lave-vaisselle, refermez

complètement la porte de

l'appareil.fr Consignes de sécurité

Pour activer la protection

enfants, procédez comme ceci

(verrouillage de porte) :

1. Tirez la patte de la protection

2. Fermez la porte (2).

La sécurité enfant est activée.

Pour ouvrir la porte avec la

(verrouillage de porte) activée,

procédez comme ceci :

1. Poussez la patte de la

protection enfants à droite

2. Ouvrez la porte (2).

Pour désactiver la protection

enfant, procédez comme ceci

(verrouillage de porte) :

1. Poussez la patte de la

protection enfants à droite

2. Poussez la patte de la

protection enfants en arrière

La sécurité enfants est

* selon la version d'équipement

de votre lave-vaisselle

Consignes de sécurité fr

Sécurité enfants (bocage des

Bl ocage des touches

Vous pouvez protéger votre

lave-vaisselle contre une

interruption involontaire du

programme (p. ex. erreur de

manipulation par des enfants).

Voici comment activer le

blocage des touches :

1. Démarrez le programme

Dans la fenêtre d'affichage,

Le blocage des touches est

Si une touche quelconque est

actionnée pendant le

déroulement du programme,

’– apparaît dans la fenêtre

d'affichage. Une interruption du

programme (Reset) n'est pas

Pour désactiver le blocage des

touches, appuyez pendant env.

4 secondes sur la touche F

jusqu'à ce que ’– disparaisse

de la fenêtre d'affichage.

En fin de programme, le

blocage des touches est

supprimé. En cas de coupure

secteur, le blocage des

touches est conservé. À

chaque nouveau démarrage du

programme, le blocage des

touches doit être de nouveau

■ Les réparations et

exclusivement réservées à

des spécialistes. Les

réparations et interventions

exigent de déconnecter

l’appareil du secteur.

Débranchez la fiche mâle du

secteur ou ramenez le

disjoncteur en position

éteinte. Fermez le robinet

■ En cas d'endommagements,

du bandeau de commande

en particulier (fissures, trous,

touches cassées) ou si la

porte ne fonctionne pas

correctement, il faut cesser

d'utiliser l'appareil.

Débranchez la fiche mâle du

secteur ou ramenez le

disjoncteur en position

éteinte. Fermez le robinet

d’eau et appelez le service

après-vente.fr Consignes de sécurité

Elimination de l’appareil

1. Pour éviter tout accident

immédiatement inutilisables

les appareils qui ont fini

2. Confiez cet appareil

à un circuit de mise au rebut

Risque de blessure !

■ Pour éviter de vous blesser

ou de trébucher, il ne

brièvement, uniquement au

moment de le charger et de

■ Les couteaux et autres

ustensiles à pointes

tranchantes devront être

rangés dans le panier à

couverts* 1b avec leurs

pointes tournées vers le bas,

ou couchés sur la tablette à

couteaux* ou le tiroir à

■ Ne vous asseyez pas sur la

porte ouverte et ne montez

indépendants, veillez bien à

ce que les paniers ne soient

pas surchargés. L’appareil

risquerait de se renverser.

■ Si l’appareil ne se trouve pas

dans une cavité et si donc

une paroi latérale est

accessible, il faudra, pour

des raisons de sécurité,

recouvrir latéralement

la zone de la charnière

de blessure). Ces couvercles

sont des accessoires

en option disponibles auprès

du service après-vente

* selon la version d'équipement

de votre lave-vaisselle

Risque d'explosion !

Ne versez jamais de solvant

dans le compartiment

de lavage. Risque d’explosion.

Pendant le déroulement d’un

programme, n’ouvrez la

porte que prudemment. Il y a

risque que de l’eau chaude

gicle hors de l’appareil.Consignes de sécurité fr

Risques pour les enfants !

■ Utilisez la protection enfants

■ Ne permettez jamais aux

enfants de jouer avec

l’appareil ou de le piloter.

■ Éloignez les enfants du

détergent et du liquide de

rinçage. Les détergents

peuvent provoquer des

brûlures chimiques dans la

bouche, la gorge et les yeux,

et conduire à une asphyxie.

■ Éloignez les enfants du

lave-vaisselle ouvert. Dans le

lave-vaisselle peuvent se

susceptibles d'être avalées

par les enfants ; et l'eau

compartiment de lavage

n'est pas potable : elle

risque contenir des résidus

■ Veillez à ce que les enfants

introduire les doigts dans la

coupelle interceptrice de

pastille 1B. Ils risqueraient

de coincer leurs petits doigts

■ En présence d’un appareil

encastré en hauteur, veillez,

lorsque vous ouvrez et

fermez la porte, à ce que les

enfants ne se fassent pas

coincer ou pincer / écraser

entre la porte de l’appareil et

celle du meuble en dessous.

■ Les enfants risquent de

s’enfermer dans l’appareil

(risque d’asphyxie) ou de se

retrouver dans une autre

situation dangereuse.

Donc, lorsque l’appareil ne

sert plus : débranchez la

fiche mâle de la prise de

courant, sectionnez le

cordon d’alimentation

électrique et jetez-le.

Détruisez la serrure de la

porte de sorte que cette

dernière ne puisse plus

fermer.fr Protection de l'environnement

Pr ot ect i on de l ' envi r onnement

Tant l’emballage d’appareils neufs que

les appareils usagés contiennent des

matières premières de valeur et des

matières recyclables.

Veuillez éliminer les pièces détachées

après les avoir triées par matières.

Pour connaître les circuits d’élimination

actuels, adressez-vous s.v.p. à votre

revendeur ou à l’administration de votre

Toutes les pièces en matière plastique

de l’appareil sont caractérisées par des

abréviations standard internationales (p.

ex. «PS» polystyrène). Ceci permet, lors

de l’élimination de l’appareil, d’effectuer

un tri des déchets par variétés de

Veuillez tenir compte des consignes de

sécurité énoncées à la rubrique « Au

moment de la livraison » ~ Page 5.

Veuillez tenir compte des consignes de

sécurité énoncées à la rubrique «

Elimination de l'appareil usagé »

l'appareil Présentati on de l ' appar ei l Les figures représentant le bandeau de

commande et le compartiment intérieur

de l’appareil se trouvent en début de

notice, dans la couverture. Le texte fait

référence aux différents numéros de

position qui y figurent.

* selon la version d'équipement de votre

** Le nombre dépend de la version

d'équipement de votre lave-vaisselle

Cet appareil est marqué selon la

directive européenne

2012/19/UE relative aux

appareils électriques et

électroniques usagés (waste

electrical and electronic

equipment - WEEE). Cette

directive fixe le cadre, en

vigueur sur tout le territoire de

l'UE, d'une reprise et d'un

recyclage des appareils usagé.

( Interrupteur Marche / Arrêt

H Fonctions supplémentaires /

touches de programmation**

P Touche START X Indicateur « Vérifier arrivée d’eau »

` Indicateur de remplissage du sel

h Indicateur de manque de liquide

)" Fenêtre d’affichagePrésentation de l'appareil fr

Compartiment intérieur de

* selon la version d'équipement de votre

Vue d’ensemble du menu

Pour votre confort, le lave-vaisselle a été

préréglé sur certaines fonctions. Vous

trouverez les réglages dans les

différents chapitres. Vous pouvez

modifier ces réglages usine.

1" Éclairage intérieur *

1* Tiroir à couverts *

12 Panier à vaisselle supérieur

1: Bras d'aspersion supérieur

1B Coupelle interceptrice des pastilles

1J Bras d'aspersion inférieur

1R Réservoir de sel spécial

1b Panier à couverts *

1j Panier à vaisselle inférieur

9" Réservoir de liquide de rinçage

9* Compartiment à détergent

92 Verrou de fermeture du

compartiment à détergent

9: Plaque signalétique

•:‹… Réglage de la dureté de l'eau Avec

pastilles tout en 1, choisissez le plus bas

§ Liquide de rinçage

§:‹† La quantité de liquide de rinçage influence

le séchage. Choisissez niveau 0 avec

pastilles tout en 1.

š:‹‹ / Arrêt Séchage amélioré, pour verres et

ustensiles en plastique.

‘:‹‹ / Arrêt Raccordement eau chaude (40-60 °C) ou

˜:‹‚ Arrêt automatique de l'appareil à la fin du

* selon la version d'équipement de votre lave-vaissellefr Adoucisseur d’eau / Sel spécial

+ Adoucisseur d’eau /

Adouci ss eur d’ eau / Se l spéci al

Pour obtenir un bon résultat de lavage,

le lave-vaisselle a besoin d’une eau

pauvre en calcaire, sinon des dépôts

de tartre blancs apparaîtront

sur la vaisselle et l’intérieur

de l’appareil. Il faut adoucir l’eau du

robinet dont la dureté dépasse 1,2

mmol / l). Ceci a lieu à l’aide d’un sel

spécial (sel de régénération) situé

dans l’adoucisseur du lave-vaisselle. Le

réglage, donc la quantité de sel requise,

dépend de la dureté de l’eau du robinet

dans votre région (voir ci-après le

tableau des duretés).

Tableau des duretés de l’eau

Régler l’installation

Vous pouvez régler la quantité de sel

ajouté entre •:‹‹ et •:‹ˆ. Si la valeur

réglée est •:‹‹, aucun ajout de sel

Voici comment régler la quantité de

sel : 1. Renseignez-vous sur la dureté de l'eau auprès de votre distributeur

d'eau local. 2. Pour connaître le niveau de dureté requis, consultez le tableau des

duretés d’eau. 3. Amenez l’interrupteur MARCHE / ARRÊT ( en position allumée. 4. Maintenez la touche de programmation # enfoncée et

appuyez sur la touche START P

jusqu'à ce que •:‹... apparaisse

dans la fenêtre d'affichage. 5. Relâchez ces deux touches. Le voyant lumineux de la touche #

clignote et, dans la fenêtre

d'affichage )", la valeur réglée

d'usine •:‹… s'allume. 6. Appuyez sur la touche de programmation 3.

Chaque fois que vous appuyez sur

la touche, la valeur de réglage

augmente d’un cran ; une fois la

valeur •:‹ˆ atteinte, l’affichage

revient sur •:‹‹ (arrêt). 7. Appuyez sur la touche START P. La valeur réglée est mémorisée dans le

Utiliser du sel spécial

Rajoutez du sel spécial dès que

l'indicateur de manque de sel `

s'allume sur le bandeau de commande.

Faites toujours l'appoint de sel spécial

avant de mettre en marche le

lave-vaisselle. Ceci permet une

évacuation immédiate de la solution

saline qui a débordé et empêche la

cuve de lavage de se corroder.

Le détergent détruit l'adoucisseur d'eau

! Ne versez jamais de détergent dans le

réservoir de sel spécial.

Voici comment rajouter du sel

1. Dévissez le bouchon du réservoir de

2. Remplissez le réservoir de sel avec

de l'eau (opération nécessaire

uniquement lors de la première mise

3. Versez le sel spécial (pas de sel

alimentaire, pas de pastilles)

Ceci refoule l’eau qui s’écoule.

* selon la version d'équipement de votre

Utiliser du détergent

Dé t e r g e n t addi t i onné de sel

En général, vous pouvez utiliser les

détergents additionnés de sel jusqu'à

une dureté d'eau de 21° dH (37° fH,

26° Clarke, 3,7 mmol/l) sans devoir

ajouter de sel spécial. Au-delà d'une

dureté de 21° dH, utilisez en plus du

Éteindre le voyant de manque

de sel / l’adoucisseur

Ét e i n d r e l ’ adouci ss eur

Si l'indicateur de manque de sel `

vous dérange (p. ex. si vous utilisez un

détergent combiné additionné de sel),

vous pouvez l'éteindre.

Pour cela, procédez comme décrit à la

rubrique « Régler l’adoucisseur d’eau »

et réglez la valeur sur •:‹‹.

L’adoucisseur d’eau ainsi que

l'indicateur de manque de sel sont alors

*fr Liquide de rinçage

, Liquide de rinçage Li qui de de r i nçage Le liquide de rinçage sert à obtenir

une vaisselle sans traces et des verres

brillants. Utilisez uniquement du liquide

de rinçage pour lave-vaisselle ménager.

Dès que l’indicateur de manque de

liquide de rinçage h s’allume sur le

bandeau de commande, ceci signifie

que ne reste plus de liquide de rinçage

pour 1 à 2 lavages. Faites l'appoint de

Voici comment rajouter du liquide de

1. Ouvrez le réservoir 9" ; appuyez

(1) sur la languette du couvercle et

2. Rajoutez du liquide de rinçage

jusqu'au repère max.

3. Fermez le couvercle.

Le couvercle s'enclenche de

4. Essuyez le liquide de rinçage qui a

débordé avec un essuie-tout.

Ceci empêche la formation

excessive de mousse lors du

prochain cycle de lavage.

Régler la quantité de liquide

Vous pouvez régler la quantité de

liquide de rinçage entre §:‹‹ et §:‹‡.

Réglez le dosage du liquide de rinçage

sur §:‹† pour obtenir un très bon

résultat de séchage. En usine, l’appareil

a été réglé sur le niveau §:‹†. Ne

modifiez la quantité de liquide de

rinçage que si des stries ou des taches

d’eau restent sur la vaisselle. Réglez sur

une quantité inférieure pour éviter

l'apparition de stries. Réglez sur une

quantité supérieure pour éviter les

Voici comment régler la quantité de

liquide de rinçage :

1. Amenez l’interrupteur MARCHE /

ARRÊT ( en position allumée.

2. Maintenez la touche de

programmation # enfoncée et

appuyez sur la touche START P

jusqu'à ce que •:‹... apparaisse

dans la fenêtre d'affichage.

3. Relâchez ces deux touches.

Le voyant lumineux de la touche #

clignote et, dans la fenêtre

d'affichage )", la valeur réglée

d'usine •:‹… s'allume.

4. Appuyez sur la touche de

programmation # jusqu’à ce que

la valeur §:‹† réglée en usine

s’affiche dans la fenêtre d'affichage

5. Appuyez sur la touche de

Chaque fois que vous appuyez sur

la touche, la valeur de réglage

augmente d’un cran ; une fois la

valeur §:‹‡ atteinte, l’affichage

revient sur §:‹‹ (arrêt).

6. Appuyez sur la touche START P.

La valeur réglée est mémorisée.

Utiliser du détergent

additionné de liquide de

Dé t e r g e n t addi t i onné de l i qui de de ri nçage

En général, vous pouvez utiliser les

détergents additionnés de liquide de

rinçage jusqu'à une dureté d'eau de

21° dH (37° fH, 26° Clarke,

3,7 mmol/l) sans devoir ajouter de

liquide de rinçage. Au-delà d'une dureté

de 21° dH, utilisez en plus du liquide de

Éteindre l’indicateur de

manque de liquide de

Si l'indicateur de liquide de rinçage h

vous dérange (p. ex. si vous utilisez un

détergent combiné additionné de

liquide de rinçage), vous pouvez

Pour cela, procédez comme décrit à la

rubrique « Régler la quantité de liquide

de rinçage » et réglez la valeur sur

§:‹‹. L'indicateur de manque de liquide

de rinçage h est alors éteint.fr Vaisselle

- Vaisselle Vai ssel l e Vaisselle non adaptée ■ Les couverts et la vaisselle en bois. ■ Verres décoratifs délicats, vaisselle d’art et antique. Leurs décors ne

résistent pas au lave-vaisselle. ■ Pièces en plastique non résistantes à la chaleur. ■ Vaisselle en cuivre et en étain.■ Vaisselle salie par de la cendre, de la cire, de la graisse lubrifiante

Les décorations de surglaçure,

les pièces en aluminium et en argent

peuvent décolorer et se ternir lors

du lavage. De même certains types

de verre (comme les objets en cristal

p. ex.) peuvent devenir opaques

à la suite de lavages répétés.

Causes : ■ Type de verre et procédé de fabrication de ce dernier. ■ Composition chimique du détergent.■ Température de l’eau du programme de lavage.

Recommandation : ■ N’utilisez que des verres et de la porcelaine désignés par

le fabricant comme allant

au lave-vaisselle. ■ Utilisez un détergent ménageant la vaisselle et marqué comme tel. ■ En fin de programme, sortez les verres et les couverts le plus

Ranger la vaisselle 1. Retirez les résidus alimentaires grossiers. Un pré-rinçage sous l’eau

du robinet n’est pas nécessaire. 2. Rangez la vaisselle– de sorte qu’elle repose de façon sûre et ne

puisse pas se renverser. – de sorte que l’ouverture de tous les récipients regarde vers

le bas. – debout inclinée lorsque les pièces présentent un galbe

prononcé, afin que l’eau puisse

s’écouler. – cela n’empêche pas la rotation des deux bras asperseurs 1: et

ustensiles ne vont pas au lave-vaisselle

car ils risqueraient de tomber

Panier à vaisselle supérieur

Rangez les tasses et les verres dans le

panier à vaisselle supérieur 12.

* selon la version d'équipement de votre

Remarque : Aucune pièce de vaisselle

ne doit se trouver au dessus de la

cavité 1B recevant la pastille. Les

pièces de vaisselle dans cette position

risquent de bloquer le compartiment de

détergent et de l'empêcher de s'ouvrir

Panier à vaisselle inférieur

Rangez les casseroles et les assiettes

dans le panier à vaisselle inférieur 1j.

* selon la version d'équipement de votre

Conseil : Il faudrait ranger la vaisselle

très sale (casseroles) dans le panier

inférieur. Vu que le jet est plus intense,

le résultat de nettoyage est meilleur.

Conseil : Sur notre site Internet, vous

trouverez d'autres exemples sur les

façons optimales de ranger la vaisselle

dans votre lave-vaisselle. Ces

documents téléchargeables sont

gratuits. Pour connaître les adresses

Internet correspondantes, reportez-vous

au dos de cette notice d’utilisation.

Pani er à couver t s

Dans le panier à couverts *, rangez

toujours les couverts sans les trier, le

côté pointu tourné vers le bas.

Pour éviter des blessures, déposez

les pièces et couteaux longs et pointus

sur la tablette à couteaux*.

* selon la version d'équipement de votre

Tiroir à couverts * Ti r oi r à couver t s Rangez les couverts dans le tiroir à

couverts 1* comme sur l’illustration.

Un rangement séparé facilite

l’enlèvement après le lavage.

Vous pouvez retirer le tiroir à couverts.

Selon votre modèle de lave-vaisselle, il

est possible de basculer les

rangements latéraux vers le bas afin

d’offrir de la place aux couverts plus

longs. Vous pouvez rabattre les rangées

avant de tiges pour ranger de

préférence les poignées plus larges.

* selon la version d'équipement de votre

Etagère * Et agèr e Vous pouvez utiliser l’étagère et le

volume en dessous pour ranger les

petites tasses et les verres, ou les

grands couverts comme par exemple

les cuillers en bois ou les grands

couteaux / fourchettes, etc. Si vous

n'avez pas besoin de l'étagère, vous

pouvez la rabattre vers le haut.

* Votre lave-vaisselle vous permet, selon

modèle, de régler l'étagère sur 3

hauteurs différentes.

Voici comment régler l'étagère en

1. Amenez l'étagère à la verticale puis

tirez-la vers le haut.

2. Poussez l'étagère, légèrement

inclinée vers le bas, jusqu'à la

hauteur voulue (1, 2 ou 3).

3. Faites encranter l'étagère.

L'étagère encrante audiblement.

Tiges rabattables * Ti ges r abat t abl es * Selon le modèle, l'équipement de

votre lave-vaisselle permet de faire

basculer les tiges rabattables. Cela

vous permet de mieux ranger les

casseroles, jattes et verres.

Voici comment rabattre les tiges :

1. Poussez le levier en avant (1).

2. Rabattez les tiges (2).

Support pour petites pièces *

Suppor t pour petites pi èces

* Selon votre modèle de lave-vaisselle,

le panier supérieur comprend des

supports pour petits pièces. Les

supports pour petits pièces vous

permettent de fixer de manière sûre les

pièces en plastique légères.

Etagère à couteaux *

Et a g è r e à cout eaux

* Selon votre modèle de lave-vaisselle,

le panier à vaisselle supérieur est

équipé d'une tablette à couteaux. Sur

cette tablette, vous pouvez déposer les

couteaux longs et d'autres ustensiles.

Tête pulvérisatrice pour

plaque à pâtisserie *

Têt e pul v ér i s at r i c e pour pl aque à pât i s s er i e

* selon la version d'équipement de

votre lave-vaisselle

Cette tête pulvérisatrice vous permet de

nettoyer les grandes plaques ou grilles

ainsi que les grandes assiettes

(assiettes dégustation, assiettes à

pâtes, assiettes d'accueil).

Pour utiliser la tête pulvérisatrice :

1. Retirer le panier supérieur 12.

2. Introduisez la tête pulvérisatrice

comme illustré et tournez-la à droite.

La douchette a encranté.

Afin que le jet pulvérisé atteigne toutes

les pièces, veuillez ranger les plaques

comme le montre la figure (au

maximum 2 plaques et 2 grilles).

Remarque : Pensez à toujours utiliser

le lave-vaisselle avec son panier

supérieur 12 ou avec la tête

pulvérisatrice pour plaques.

Pour empêcher que des gouttes d’eau

ne tombent du panier supérieur sur

la vaisselle du panier inférieur, il est

recommandable de vider l’appareil

en commençant par le bas.

Conseil : La vaisselle chaude craint les

chocs ! Pour cette raison, laissez-la en

fin de programme refroidir dans le

lave-vaisselle jusqu’à ce que vous

puissiez la saisir fermement.

Remarque : Après la fin du

programme, des gouttes d’eau peuvent

encore être visibles dans le

compartiment intérieur de l’appareil.

Cela n’a aucune répercussion sur le

séchage de la vaisselle.

Modi f i er la haut eur des pani er s

* selon la version d'équipement de

votre lave-vaisselle

Vous pouvez suivant besoins modifier la

hauteur du panier supérieur 12 pour

que les grands ustensiles aient plus de

place dans le panier supérieur ou le

Hauteur de l’appareil 81,5 cm

Hauteur de l’appareil 86,5 cm

Comme illustré, rangez les grandes

assiettes faisant jusqu'à 31/34* cm de

diamètre dans le panier à vaisselle

Avec tiroir à couverts Panier

Avec tiroir à couverts Panier

* selon la version d'équipement de votre

Panier à vaisselle supérieur

avec manettes latérales

1. Extrayez le panier à vaisselle

2. Tenez le panier à vaisselle supérieur

latéralement, par le bord supérieur.

Cela l'empêche de chuter

brutalement au cours de l'opération

3. Abaissez le panier à vaisselle

supérieur ; sur le côté extérieur du

panier, poussez vers l'intérieur les

deux leviers situés sur les côtés

extérieurs gauche et droit du panier.

Le panier à vaisselle supérieur

4. Soulevez le panier à vaisselle

supérieur ; saisissez ce panier par le

bord supérieur et soulevez-le.

5. Assurez-vous que le panier à

vaisselle supérieur se trouve à la

même hauteur des deux côtés.

6. Rentrez le panier à vaisselle

Panier à vaisselle supérieur

avec paires de roulettes

supérieures et inférieures

1. Extrayez le panier à vaisselle

2. Retirez le panier à vaisselle

3. Raccrochez le panier à vaisselle

supérieur au roulettes supérieures

(niveau 3) ou inférieures (niveau 1).

4. Rentrez le panier à vaisselle

supérieur.fr Détergent 24

. Détergent Dé t e r g e n tVous pouvez utiliser des pastilles ainsi que des détergents en poudre ou liquides pour lave-vaisselle. N’utilisez jamais de produit pour laver la vaisselle à la main. Selon le degré de salissure de la vaisselle, il est possible de moduler le dosage de la poudre ou du détergent liquide. Les pastilles contiennent une quantité suffisante d’agents leur permettant d’accomplir toutes les tâches de nettoyage. Les détergents modernes sont performants ; généralement formulés à faible niveau alcalin, ils contiennent des enzymes. Les enzymes dégradent l’amidon et décollent les protéines. Pour enlever les tâches colorées (p. ex. de thé, de ketchup), des produits blanchissants à base d’oxygène sont généralement utilisés.Remarque : Pour obtenir un bon résultat de lavage, lisez impérativement les consignes figurant sur l’emballage du détergent !Si vous avez d’autres questions, nous vous recommandons de contacter les services-conseils mis en place par les fabricants de détergents. :Mise en garde Risque de blessures et de dégâts matériels si les consignes de sécurité figurant sur les détergents et produits de rinçage ne sont pas respectées ! Veuillez toujours respecter les consignes de sécurité figurant sur les détergents et les produits de rinçage. Remplisser du détergent 1. Si le compartiment à détergent 9* est encore fermé, actionnez le verrou 92 pour l'ouvrir.2. Ne versez le détergent que dans le compartiment sec 9* (introduisez la pastille en travers, pas sur sa tranche).3. Dosage : voir les consignes du fabricant sur l’emballage. Utilisez la graduation du dosage dans le compartiment à détergent.20 à 25 ml suffisent habituellement si la vaisselle est normalement sale. Si vous utilisez des pastilles, une seule suffit.4. Fermez le couvercle du compartiment à détergent. Le couvercle encrante audiblement.Le compartiment à détergent s’ouvre automatiquement au moment optimal, en fonction du programme. Le détergent en poudre ou liquide se répartit dans l’appareil et se dissout, la pastille tombe dans la coupelle interceptrice de pastille et s’y dissout de façon dosée. 15 ml

Conseil : Si la vaisselle est peu sale,

une quantité de détergent légèrement

inférieure à celle indiquée suffira

Vous pouvez vous procurer des

produits nettoyants et d’entretien en

ligne, c’est-à-dire via notre site Web, ou

via le service après-vente (voir au

Outre les détergents conventionnels à

formule unique, toute une série de

produit à fonctions supplémentaires

sont proposés sur le marché. Ces

produits contiennent souvent, outre le

détergent, un produit de rinçage et des

succédanés de sel (3in1) ainsi que,

selon la combinaison, des constituants

supplémentaires (4in1, 5in1, etc.)

destinés p. ex. à protéger le verre ou à

conférer du brillant aux ustensiles en

acier. Les détergents mixtes ne

fonctionnent que jusqu’à un degré de

dureté précis (21°dH généralement).

Au-delà de cette dureté, il faut rajouter

du sel et du liquide de rinçage.

Dès que vous utilisez des détergents

mixtes, le programme de lavage s’y

adapte automatiquement, de sorte que

vous obtenez toujours le meilleur

résultat possible de lavage et de

■ Si après le démarrage

du programme vous voulez rajouter

de la vaisselle, n’utilisez pas la

coupelle interceptrice

de pastille 1B comme poignée

pour le panier supérieur. La pastille

pourrait déjà se trouver dedans

et vous entreriez en contact avec

la pastille partiellement dissoute.

■ Ne posez aucune petite pièce

à laver dans la coupelle

interceptrice 1B; ceci empêcherait

la dissolution uniforme des pastilles.

■ Pour obtenir des résultats de lavage

et de séchage optimaux, associez

des détergents uniques avec du sel

et un liquide de rinçage à part.

■ En présence de programmes courts,

les pastilles, du fait de leurs

comportements de dissolution

différents, risquent de ne pas

déployer tout leur pouvoir nettoyant

et des résidus de détergent non

dissous risquent de rester. Les

détergents en poudre sont mieux

adaptés à ces programmes.

■ Dans le programme « Intensif »

(selon le modèle), l’emploi d’une

seule pastille suffit. Si vous utilisez

des détergents en poudre, vous

pouvez aussi en verser un peu sur

l'intérieur de la porte.

■ Même si est allumé l’indicateur de

manque de liquide de rinçage ou

celui du manque de sel, le

programme de lavage se déroule

impeccablement si vous utilisez des

détergents combinés.

■ Si vous utilisez des détergents munis

d'une enveloppe de protection

hydrosoluble : Ne saisissez pas

l'enveloppe si vous avez les mains

mouillées et placez le détergents

seulement si le compartiment

correspondant est absolument sec

ou l'enveloppe risque de rester

■ Si vous passez des détergents

mixtes à un détergent à fonction

unique, veillez bien à ce que

l’adoucisseur d’eau et la quantité

de produit de rinçage soient réglés

sur la valeur correcte.

■ Détergent bio et éco : Pour des

raisons de protection

environnementale, les détergents

arborant la mention « Bio » ou

« Eco » contiennent des quantités de

substances actives moins élevées

ou renoncent complètement à

certains ingrédients. L'effet nettoyant

de ces produits risque parfois d'être

moins intense.fr Tableau des programmes

/ Tableau des programmes

Tabl eau des pr ogr ammes

Dans ce récapitulatif figure le nombre maximal de programmes possibles. Le

bandeau de commande de votre appareil indique les programmes spécifiques et

Type de salissure Programme Fonctions

Résidus alimentaires

très adhérents cuits

Rinçage intermédiaire

Résidus alimentaires

habituels, légèrement

Optimisé par capteur :

L’optimisation a lieu via

le circuit de détection, en

Résidus alimentaires

habituels, légèrement

Rinçage intermédiaire

Résidus alimentaires

habituels, légèrement

Rinçage intermédiaire

Résidus alimentaires

frais, peu adhérents

Rinçage intermédiaire

SéchageTableau des programmes fr

Sélection des programmes

Vous pouvez choisir un programme

adapté au type de vaisselle et au degré

Remarques concernant les

laboratoires d’essai

Des laboratoires d’essai reçoivent des

consignes relatives aux essais

comparatifs (par exemple selon EN

Il s’agit là de conditions visant la

réalisation des essais et non pas de

résultats ou de chiffres de

Demande de renseignements par

dishwasher@test-appliances.com

Les indications nécessaires sont le

numéro de série (n° E) et le numéro de

fabrication (n° FD) que vous trouverez

sur la plaque signalétique 9: contre la

porte de l’appareil.

Résidus alimentaires

habituels, légèrement

Rinçage intermédiaire

Résidus alimentaires

habituels, légèrement

Rinçage intermédiaire

Résidus alimentaires

frais, peu adhérents

Rinçage intermédiaire

Rinçage à l'eau froide :

Type de salissure Programme Fonctions

programmefr Fonctions supplémentaires

Fon ct i on s suppl ément ai r es

* Selon la version de votre

lave-vaisselle, vous pouvez choisir entre

différentes options H.

Cy c l e accél ér é ( Var i oSpeedPl us )

La fonction « Cycle accéléré » permet

de réduire de 20 à 66% la durée

du programme de lavage choisi. Pour

obtenir un nettoyage et un séchage

optimaux malgré le raccourcissement

de la durée de marche, l’appareil

consomme plus d’eau et d’énergie.

Si vous n’avez que peu de vaisselle

à laver (par ex. des verres, tasses

et assiettes), vous pouvez ajouter

l’option « Demi-charge ». Ceci

économise de l’eau, de l’énergie et du

temps. Pour laver la vaisselle, mettez

dans le compartiment une quantité

de détergent un peu inférieure à celle

recommandée pour une pleine charge

Hygi ènePl us ( Hygi enePl us)

Cette fonction hausse les températures

et les maintient particulièrement

longtemps pour obtenir un effet

désinfectant défini. L'utilisation

permanente de cette fonction permet

d'atteindre un plus haut niveau

d'hygiène. Cette option est idéale p. ex.

pour nettoyer les planches à découper

Parfaite pour les charges mixtes. Dans

le panier inférieur, vous pouvez laver

les casseroles et poêles très sales,

et dans le panier supérieur de la

vaisselle normalement sale. La pression

de pulvérisation augmente dans

le panier inférieur, la température

de lavage augmente un peu.

Une température accrue pendant

le rinçage et une phase de séchage

plus longue permettent aux pièces

en plastique de mieux sécher. La

consommation d’énergie augmente

ï Séchage Brillance max *

Séc ha g e Brillance max

La hausse de la quantité d’eau pendant

le rinçage et la prolongation de la

phase de séchage permettent d’éviter

les tâches, avec pour effet que le

résultat de séchage s’améliore. La

consommation d’énergie augmente

légèrement. Pour la fonction « Séchage

Brillance max », du liquide rinçage est

recommandé (aussi en cas d’utilisation

de détergents mixtes).

La fonction «Energy Save» permet de

réduire la consommation d'eau et

d'énergie. La durée de marche

augmente pour donner des résultats

de nettoyage et de séchage optimaux.Utilisation de l'appareil fr

1 Utilisation de l'appareil Utilisation de l ' appar ei l Données de programme

Vous trouverez les données

du programme (chiffres

de consommation) dans la notice

succincte. Elles se réfèrent à des

conditions normales et à la valeur sur

laquelle la dureté de l’eau a été réglée

•:‹…. Différents facteurs tels que la

température de l’eau ou la pression

dans les conduites peuvent générer des

Aqua-Sensor * Aqua- Sensor * selon la version d'équipement de

votre lave-vaisselle

L’Aquasensor est un équipement

optique (barrage photoélectrique)

servant à mesurer la turbidité de l’eau

L’appareil emploie l’Aquasensor

de façon spécifique, selon

le programme. Si l’Aquasensor est actif,

de l’eau de rinçage « propre » peut être

reprise dans le bain suivant, ce qui

abaisse la consommation d’eau

de 3 à 6 litres. Si l’eau est assez sale,

l’appareil la vidange et la remplace par

de l’eau propre. En mode Automatique,

l’appareil adapte en outre

la température et la durée de marche

au degré de salissure.

1. Ouvrez le robinet d’eau en grand.

2. Amenez l’interrupteur MARCHE /

ARRÊT ( en position allumée.

Pour un fonctionnement respectueux

de l'environnement, le programme

Eco 50° est préréglé à chaque

démarrage. Ce programme reste

sélectionné tant que vous n’appuyez

pas sur une autre touche de

3. Appuyez sur la touche START P.

Le déroulement du programme

Pour des motifs d’écologie, l’appareil

est réglé d’avance sur le programme

Eco 50° lorsque vous l’allumez. Ceci

ménage à la fois les ressources

environnementales et votre

Le programme Eco 50° est un

programme particulièrement destiné à

ménager l'environnement. Il s'agit

selon l'ordonnance UE 1016/2010 du

« programme standard » représentant

le plus efficacement le cycle standard

de nettoyage de la vaisselle

normalement sale et la consommation

combinée d'énergie et d'eau pour

nettoyer ce type de vaisselle.

Indicateur de la durée

Lors de la sélection du programme, la

durée résiduelle du programme

s’affiche dans la fenêtre d'affichage

La durée du programme est conditionné

par la température de l’eau, la quantité

de vaisselle ainsi que par le degré de

salissure et peut varier (selon le

programme choisi).fr Utilisation de l'appareil

Dé p a r t di f f ér é

* selon la version d'équipement de

votre lave-vaisselle

Vous pouvez différer le démarrage du

programme de 24 heures maximum par

Voici comment régler le départ

1. Amenez l’interrupteur MARCHE /

ARRÊT ( en position allumée.

2. Appuyez sur la touche Départ différé

@ + jusqu'à ce que )" œ:‹‚

apparaisse dans la fenêtre

3. Appuyez sur la touche Départ différé

@ - ou + jusqu’à ce que l’heure

affichée corresponde à ce que vous

4. Appuyez sur la touche START P.

Le départ différé est activé.

5. Pour effacer le départ différé,

appuyez sur la touche @ - ou +

jusqu'à ce que )" œ:‹‹ apparaisse

dans la fenêtre d'affichage.

Vous pouvez modifier le choix du

programme jusqu'au départ de la

Le programme est terminé lorsque la

valeur ‹:‹‹ apparaît dans la fenêtre

Auto Power Off (Arrêt

automatique à la fin du

programme) ou éclairage

Pour faire des économies d’énergie, le

lave-vaisselle s’arrête automatiquement

1 minute ou 120 minutes après la fin du

programme.Un réglage entre ˜:‹‹ et

˜:‹ƒ peut être sélectionné.

Remarque : Notez que, lorsque les

réglages ˜:‹‚ et ˜:‹ƒ sont

sélectionnés, l’éclairage intérieur 1"

est éteint. Pour activer l’éclairage

intérieur, appuyez sur l’interrupteur

MARCHE / ARRÊT (.Si la porte reste

ouverte plus de 60 minutes, l’éclairage

s’éteint automatiquement.

Voici comment modifier le réglage :

1. Amenez l’interrupteur MARCHE /

ARRÊT ( en position allumée.

2. Maintenez la touche de

programmation # enfoncée et

appuyez sur la touche START P

jusqu’à ce que •:‹... apparaisse

dans la fenêtre d’affichage.

˜:‹‹ L’appareil ne s’éteint pas

L’éclairage intérieur 1" est

allumé lorsque la porte est

ouverte, indépendamment de la

position de l’interrupteur MARCHE

/ ARRÊT ( (allumée ou

éteinte).L’éclairage est éteint

lorsque la porte se trouve en

position fermée. Si la porte reste

ouverte plus de 60 minutes,

l’éclairage s’éteint

automatiquement. L’éclairage

intérieur 1" ne s’allume qu’avec

la valeur de réglage ˜:‹‹.

˜:‹‚ L’appareil s’éteint au bout de

˜:‹ƒ L’appareil s’éteint au bout de

120 minutes.Utilisation de l'appareil fr

3. Relâchez ces deux touches.

Le voyant lumineux de la touche #

clignote et la valeur •:‹... apparaît

dans la fenêtre d’affichage )".

4. Appuyez sur la touche de

programmation # jusqu’à ce que

la valeur ˜:‹... apparaisse dans la

fenêtre d’affichage )".

5. Appuyez sur la touche de

Chaque fois que vous appuyez sur

la touche, la valeur de réglage

augmente d’un cran ; une fois la

valeur ˜:‹ƒ atteinte, l’affichage

6. Appuyez sur la touche START P.

La valeur réglée est mémorisée.

* selon la version d'équipement de votre

Peu de temps après la fin

1. Ramenez l’interrupteur MARCHE /

ARRÊT ( en position éteinte.

2. Refermez le robinet d'eau (pas

nécessaire sur les appareils équipés

du système anti-fuites).

3. Enlevez la vaisselle une fois

Remarque : Une fois le programme

achevé, attendez que l’appareil ait

refroidi un peu avant de l’ouvrir. Vous

éviterez ainsi que de la vapeur ne sorte

et n’endommage à long terme votre

Interrompre le programme

Sous l'effet de l'expansion

(surpression), la porte risque de s'ouvrir

brutalement et / ou l'eau de sortir !

Lorsque vous ouvrez la porte de

l'appareil en présence d'un

raccordement à l'eau chaude ou

pendant que l'appareil était chaud,

laissez-la toujours quelques minutes

entrebâillée d'abord, puis refermez la.

1. Ramenez l’interrupteur MARCHE /

ARRÊT ( en position éteinte.

Les voyants lumineux s’éteignent.

Le programme reste mémorisé.

2. Pour poursuivre le programme,

amenez l’interrupteur MARCHE /

ARRÊT ( en position allumée.

Annuler le programme (Reset)

Annul er le pr ogr amme

1. Appuyez sur la touche START P

pendant env. 3 secondes.

La valeur ‹:‹‚ apparaît dans la

fenêtre d'affichage )". Le

déroulement du programme prend

env. 1 minute. La valeur ‹:‹‹

apparaît dans la fenêtre d'affichage

2. Ramenez l’interrupteur MARCHE /

ARRÊT ( en position éteinte.

Changement de programme

Après avoir appuyé sur la touche

START P, il est impossible

de changer de programme. Un

changement de programme n’est

possible que via l’abandon

d’un programme (Remise à zéro

(Reset)).fr Nettoyage et entretien

Le rinçage avec produit a lieu à une

température plus élevée pour parvenir

à un meilleur résultat de séchage.

La durée peut augmenter légèrement.

(Attention en cas de vaisselle délicate !)

Voici comment modifier le réglage :

1. Amenez l’interrupteur MARCHE /

ARRÊT ( en position allumée.

2. Maintenez sur la touche de

programmation # enfoncée et

appuyez sur la touche START P

jusqu'à ce que )" •:‹... apparaisse

dans la fenêtre d'affichage.

3. Relâchez ces deux touches.

Le voyant lumineux de la touche #

clignote et, dans la fenêtre

d'affichage )", la valeur réglée

d'usine •:‹… s'allume.

4. Appuyez sur la touche de

programmation # jusqu’à ce que

la valeur š:‹‹ réglée en usine

s’affiche dans la fenêtre d'affichage

5. Le fait d’appuyer sur la touche 3

vous permet d’activer š:‹‚ ou de

désactiver š:‹‹ le séchage intensif.

6. Appuyez sur la touche START P.

La valeur réglée est mémorisée.

2 Nettoyage et entretien Ne t t o y a g e et ent r et i en Pour éviter tout problème,

il est recommandé de contrôler

et d’entretenir régulièrement votre

appareil. Vous gagnerez ainsi du temps

et éviterez les ennuis.

État global du lave-vaisselle

* L'intérieur de votre lave-vaisselle est

principalement auto-nettoyant. Pour

éliminer les dépôts, votre lave-vaisselle

modifie à certains intervalles le

déroulement du programme (p. ex.

augmentation de la température de

nettoyage) automatiquement. Ceci peut

provoquer, dans ce programme, à des

valeurs de consommation plus élevées.

* selon la version d'équipement de votre

Si, malgré cela, vous trouvez encore

des dépôts à l'intérieur de votre

lave-vaisselle, éliminez-les comme

1. Remplissez le compartiment

à détergent 9* de détergent.

2. Sélectionnez le programme offrant

la température la plus élevée.

3. Lancer le programme sans vaisselle.

Risque sanitaire avec les détergents

contenant du chlore !

Utilisez toujours des détergents sans

chlore.Nettoyage et entretien fr

■ Pour nettoyer l'appareil, employez

détergents/nettoyants pour machine

spécialement adaptés aux

■ Nettoyez régulièrement le joint de

porte avec un essuie-tout humide et

un peu de produit vaisselle. Le joint

de porte reste ainsi propre et

■ Si l'appareil n'est pas utilisé de

manière prolongée, laissez la porte

entrouverte. Ceci empêche la

formation de mauvaises odeurs.

■ Ne nettoyez jamais le lave-vaisselle

à l'aide d'un nettoyeur vapeur. Le

fabricant décline toute responsabilité

pour les dommages consécutifs.

■ Essuyez régulièrement la façade du

lave-vaisselle et le bandeau de

commande avec un essuie-tout et un

peu de produit vaisselle.

■ Évitez d'utiliser des tampons à

récurer ou des produits de

nettoyage abrasifs. Ils génèrent des

rayures sur la surface.

■ Sur les lave-vaisselle dotés d'une

façade en acier inoxydable, évitez

les carrés d'éponge ou rincez-les

plusieurs fois avec soin avant de les

utiliser pour la première fois. Ceci

empêche la formation de corrosion.

Entretien de la machine ‰ *

En t r et i e n de la machi ne

Le programme Entretien de la machine

utilisé associé un produit d'entretien

machine classique est le moyen

adéquat d'entretenir votre lave-vaisselle.

Les dépôts comme la graisse et le tartre

peuvent provoquer des dérangements

au niveau de votre lave-vaisselle. Pour

prévenir les dérangements et réduire la

formation de mauvaises odeurs, nous

vous recommandons de nettoyer votre

lave-vaisselle à intervalles réguliers.

* Dès que l'indicateur Entretien de la

machine s'allume dans le bandeau de

commande ou qu'une recommandation

correspondante apparaît sur l'écran

d'affichage frontal, effectuez l'entretien

de la machine sans vaisselle. Une fois

l'entretien de la machine effectué,

l'affichage s'éteint automatiquement

dans le bandeau de commande.

Si votre lave-vaisselle ne possède pas

de fonction de rappel, suivez les

instructions d'utilisation figurant sur le

produit d'entretien machine.

■ Supprimez les saletés grossières

situées à l'intérieur de l'appareil à

l'aide d'un essuie-tout.

■ Exécutez le programme sans

vaisselle, en utilisant un produit

d'entretien machine.

■ Utilisez pour cela un produit

d'entretien machine spécifique et

pas de liquide vaisselle.

■ Respectez les consignes de sécurité

ainsi que les instructions d'utilisation

figurant sur l'emballage du produit

d'entretien machine.

■ * Après trois cycles de lavage,

l'affichage dans le bandeau de

automatiquement, même si aucun

entretien de la machine n'a été

* selon la version d'équipement de votre

lave-vaissellefr Nettoyage et entretien

Sel spécial et liquide

Rajoutez du sel spécial et/ou du liquide

de rinçage dès que les indicateurs de

manque de produit ` et h

s'allument sur le bandeau de

Les filtres 1Z maintiennent le gros des

saletés présentes dans le lave-vaisselle

à l'écart de la pompe. Ces saletés

peuvent parfois boucher les filtres.

Le système filtrant se compose

■ d’un filtre grossier

■ d’un filtre fin plat

1. Regardez si des résidus sont

coincés dans les filtres après

chaque cycle de lavage.

2. Dévissez le cylindre filtrant comme

sur la figure, et retirez le système

3. Enlevez les résidus éventuels

et nettoyez les filtres sous l’eau

4. Remontez le système filtrant

dans l’ordre chronologique inverse

et veillez à ce que les flèches

se regardent après la fermeture.Que faire en cas de dérangement ? fr

Le calcaire et les impuretés présentes

dans l’eau de lavage peuvent boucher

les buses et les surfaces de rotation

des bras d’aspersion 1: et 1J.

1. Regardez si les buses de sortie sur

les hélices sont bouchées.

2. Dévissez (1) le bras d'aspersion

supérieur 1: puis extrayez-le par le

3. Enlevez le bras d’aspersion

inférieure 1J en la tirant vers le

4. Nettoyez les bras d’aspersion sous

5. Revissez les bras d’aspersion à fond

jusqu'à ce qu'elles s'enclenchent.

3 Que faire en cas de

Que faire en cas de dér angement ?

L’expérience montre que la plupart des

dérangements survenus à l’usage

quotidien solutionnent sans qu’il faille

appeler le service après-vente. Ceci

économise naturellement des frais et

permet à l’appareil de redevenir

rapidement opérationnel. Le récapitulatif

suivant vous permettra de trouver les

causes possibles des

dysfonctionnements et vous fournira

des conseils utiles sur la façon de les

Remarque : Si, pendant le lavage de la

vaisselle, l’appareil sans motifs

apparents s’arrête ou ne démarre pas,

commencez par exécuter la fonction

Abandonner programme (Reset)

~ "Utilisation de l'appareil"

Des réparations inexpertes ou l’emploi

de pièces autres que d’origine peuvent

entraîner des dégâts et exposent

l’utilisateur à des risques

Confiez toujours les réparations à des

spécialistes. Si le remplacement d'un

composant est nécessaire, utilisez

toujours des pièces de rechange

fr Que faire en cas de dérangement ?

Les résidus alimentaires grossiers ou

les corps étrangers qui n’ont pas été

retenus par les filtres peuvent bloquer la

pompe de vidange. Dans ce cas, l’eau

de vaisselle submerge le filtre.

Des objets tranchants et pointus ou des

tessons de verre peuvent bloquer la

Retirez toujours les corps étrangers

Procédure pour nettoyer la pompe de

vidange : 1. Débranchez le lave-vaisselle du secteur électrique.

2. Retirez le panier supérieur 12 et le

panier inférieur 1j.

3. Démontez les filtres 1Z. 4. Retirez l’eau ; aidez-vous si nécessaire d’une éponge. 5. A l’aide d’une cuillère, faites levier sur le couvercle blanc de la pompe

(comme sur l’illustration). Saisissez

le couvercle de pompe par la

nervure et soulevez-le en biais vers

l’intérieur (1). Retirez complètement

le couvercle. 6. Vérifiez si la roue à aubes présente des corps étrangers et retirez-les le

cas échéant. 7. Remettez le couvercle de pompe dans sa position d’origine (2) et

poussez-le vers le bas (3) pour le

faire encranter. 8. Incorporez les filtres.9. Remettez les paniers en place. 1

CLICKQue faire en cas de dérangement ? fr

Tableau de dérangements

Dérangement Cause Solution

Le voyant « Vérifier l’arrivée

Flexible d’arrivée d’eau plié. Branchez le flexible d’arrivée d’eau sans le

Le robinet d’eau est fermé. Ouvrez le robinet d’eau.

Robinet d’eau coincé ou entartré. Ouvrez le robinet d’eau.

Lorsque l'arrivée d'eau est ouverte, le

débit minimal doit s’élever à 10 l/min.

Filtre situé dans l’orifice d’arrivée

Éteignez l’appareil, puis débranchez-le de

la prise de courant. Fermez le robinet

d'arrivée d'eau. Dévissez le raccordement

Nettoyez le filtre situé dans le flexible

d’arrivée d’eau. Revissez le raccordement

à l'eau. Vérifiez l’étanchéité. Rebranchez

l’appareil. Mettez l’appareil sous tension.

Orifice d'aspiration (sur le côté

intérieur droit de l'appareil)

recouvert par de la vaisselle.

Rangez la vaisselle de sorte que l'orifice

d'aspiration soit libre.

Résistance chauffante entartrée

Nettoyez l'appareil avec un produit

d'entretien machine ou un produit

détartrant. Faites fonctionner le

lave-vaisselle avec installation

adoucissante et vérifiez le

réglage.~ "Adoucisseur d’eau / Sel

spécial" à la page 14

Système anti-fuites activé. Fermer le robinet d'eau.

Appeler le SAV et donner le code d'erreur.

Arrivée d'eau continue.

* selon la version d'équipement de votre lave-vaissellefr Que faire en cas de dérangement ?

Filtres 1Z encrassés ou

Nettoyez les filtres. ~ "Filtres"

Flexible de vidange bouché ou

Posez le flexible en veillant à ce qu’il ne se

plie pas, retirez le cas échéant les résidus.

Raccord de siphon encore

Vérifiez le raccord sur le siphon et

ouvrez-le, le cas échéant.

Couvercle de la pompe de

Montez correctement le couvercle.

~ "Pompe de vidange" à la page 36

Pompe de vidange ou couvercle

de pompe de vidange mal monté.

Nettoyez la pompe et montez

correctement le couvercle. ~ "Pompe

de vidange" à la page 36

Tension secteur trop faible. Appareil non défectueux, faites vérifier la

tension du secteur et l’installation

Un autre code d'erreur

apparaît sur l'affichage

Une perturbation technique s’est

probablement produite.

Éteignez l'appareil par l’interrupteur

MARCHE / ARRÊT (. Redémarrez

l’appareil après quelques instants.

Si le problème se représente, fermez le

robinet d’eau et débranchez la fiche mâle

Appeler le SAV et donner le code d'erreur.

p ou • apparaît dans

l'affichage numérique

Il ne s’agit pas d’un dérangement

Voir turboSpeed 20 min. au chapitre

« Tableau des programmes ». *

Le voyant de manque de

sel ` et/ou de manque

de liquide de rinçage h

Absence de liquide de rinçage. Ajoutez du liquide de rinçage.

Absence de sel. Ajoutez du sel spécial.

Le capteur ne détecte pas les

Utilisez un autre sel spécial.

Le voyant de manque de

sel ` et/ou de manque

de liquide de rinçage h

Le voyant est éteint. Activation / Désactivation (voir le chapitre

« Adoucisseur d’eau / Sel spécial »

~ Page 14 ou « Liquide de rinçage »

Il reste encore suffisamment de

sel spécial / liquide de rinçage.

Contrôlez l’indicateur de manque de

produits, les niveaux de remplissage.

l’appareil à la fin du

Système de filtration ou zone

située en dessous des filtres

Nettoyez les filtres et la zone en dessous.

Programme pas encore terminé. Attendez la fin du programme ou effectuez

Dérangement Cause Solution

* selon la version d'équipement de votre lave-vaisselleQue faire en cas de dérangement ? fr

Vaisselle pas sèche. Pas de liquide de rinçage ou trop

peu dans le réservoir.

Ajoutez du liquide de rinçage.

Vous avez choisi un programme

Choisissez un programme incluant le

séchage. ~ "Tableau des programmes"

Accumulation d’eau dans les

creux de la vaisselle et des

Veillez à ranger les pièces inclinées ;

agencez les pièces de vaisselle

concernées de préférence inclinées.

Le détergent mixte utilisé offre

une mauvaise performance de

Utilisez un autre détergent mixte offrant

une meilleure performance de séchage.

L’utilisation, en plus, d’un liquide de

rinçage hausse la performance de

à accélérer le séchage pas

Activez le séchage intensif.

~ "Utilisation de l'appareil" à la page 29

La vaisselle a été retirée trop tôt

ou la séquence de séchage

n’était pas encore terminée.

Attendez la fin du programme ou ne

retirez la vaisselle que 30 minutes après la

Le liquide de rinçage Eco utilisé

n'offre qu'une performance de

Utilisez un liquide de rinçage de marque.

Les produits Eco peuvent présenter une

efficacité restreinte.

Vaisselle en plastique pas

Propriétés spéciales du plastique. Les matières plastiques offrent une moins

forte capacité d’accumulation thermique

et sèchent par conséquent moins bien.

Couverts pas secs. Couverts rangés de manière

défavorable dans le panier.

Séparez si possible les couverts, évitez les

Couverts mal triés dans le tiroir à

Triez correctement les couverts et

séparez-les si possible.

Dérangement Cause Solution

* selon la version d'équipement de votre lave-vaissellefr Que faire en cas de dérangement ?

l’appareil mouillés après le

Appareil non défectueux. En raison du principe de séchage dit

« séchage par condensation », la présence

de gouttes d’eau dans le réservoir est un

phénomène physique au demeurant

souhaité. L’humidité présente dans l’air se

condense contre les parois intérieures du

lave-vaisselle, elle perle dessus puis est

Vaisselle rangée trop serrée,

panier à vaisselle trop rempli.

Rangez la vaisselle de sorte qu’il y reste

suffisamment d’espace libre et que les jets

de liquide puissent atteindre la surface de

la vaisselle. Évitez les zones d’applique.

Rotation des bras asperseurs

Rangez la vaisselle de sorte qu’elle

n’empêche pas les bras asperseurs de

Buses des bras asperseurs

Nettoyez les buses des bras asperseurs.

~ "Nettoyage et entretien" à la page 32

Filtres 1Z encrassés. Nettoyez les filtres. ~ "Nettoyage et

entretien" à la page 32

Filtres 1Z mal insérés et/ou

Mettez les filtres en place et montez-les

Programme de lavage pas assez

Choisissez un programme de lavage plus

Accroissez la sensibilité du circuit de

Vaisselle trop fortement

prélavée ; pour cette raison, la

logique sensorielle opte pour un

déroulement de programme peu

intense. Des souillures tenaces

s’avèrent en partie impossible à

Ne prélavez pas la vaisselle. Ne retirez que

les résidus alimentaires grossiers.

Accroissez la sensibilité du circuit de

Programme recommandé : Eco 50° ou

Les plats hauts et étroits ne sont

pas suffisamment rincés dans les

Ne rangez pas trop inclinés les récipients

hauts et étroits ; ne les rangez pas dans

Le panier supérieur 12 ne se

trouve pas réglé à la même

hauteur à droite et à gauche.

Avec les leviers latéraux, réglez le panier

supérieur à la même hauteur.

alimentaires sur la vaisselle

en cas d'activation de la

Vaisselle ajoutée trop tard. Interrompez le programme de lavage pour

rajouter de la vaisselle uniquement dans la

phase initiale du lavage.

Dérangement Cause Solution

* selon la version d'équipement de votre lave-vaisselleQue faire en cas de dérangement ? fr

Résidus de détergent. Le couvercle du compartiment à

détergent 9* est bloqué par de

la vaisselle, raison pour laquelle

le couvercle ne s’ouvre pas

Aucune pièce de vaisselle ne doit se

trouver au-dessus de la cavité de

réception de la pastille 1B. La vaisselle

dans cette position risque de bloquer le

compartiment de détergent et de

l'empêcher de s'ouvrir complètement.

~ "Panier à vaisselle supérieur"

Ne placez pas de vaisselle ou de

distributeur de parfum dans la cavité de

réception de la pastille.

Le couvercle du compartiment à

détergent 9* est bloqué par la

Il faut introduire la pastille côté long à

l’horizontale et non pas à la verticale.

Utilisation de pastilles dans le

programme rapide ou le

Dans le programme court choisi,

le temps de dissolution requis

pour le détergent n’est pas

Temps de dissolution des pastilles trop

long pour un programme rapide ou court.

Utilisez du détergent en poudre ou un

programme plus intense.

L’effet nettoyant et le

comportement en dissolution

diminuent après une période de

stockage prolongé, ou le

détergent forme de gros

Changez de détergent.

Présence de taches d’eau

Il est physiquement impossible

d’empêcher des gouttes de se

former sur une surface en

plastique. Après le séchage, des

taches d’eau sont visibles.

Utilisez un programme plus intense

(changements d’eau plus fréquents).

Pendant le rangement, attention à la

Utilisez du produit de rinçage.

Haussez le cas échéant le réglage de

Dérangement Cause Solution

* selon la version d'équipement de votre lave-vaissellefr Que faire en cas de dérangement ?

Dépôts essuyables ou

solubles dans l’eau dans la

cuve ou sur la porte.

Des constituants du détergent se

déposent. Généralement, ces

dépôts refusent de partir

chimiquement (détergent pour

Changez de marque de détergent.

Nettoyez mécaniquement l'appareil.

La présence d’un « dépôt blanc »

sur le fond de la cuve signale que

le réglage de l’adoucisseur d’eau

Haussez le réglage de l’adoucisseur d’eau

et changez le cas échéant de détergent.

Le couvercle 1R du réservoir

de sel n’est pas fermé.

Fermez correctement le couvercle du

Verres uniquement : un début de

corrosion du verre ne se laisse

qu’apparemment essuyer.

Voir « Verres et vaisselle endommagés »

Présence de dépôts blancs

difficiles à nettoyer sur la

vaisselle, sur la cuve ou la

Des constituants du détergent se

déposent. Généralement, ces

dépôts refusent de partir

chimiquement (produit nettoyant

pour l’appareil, etc.).

Changez de marque de détergent.

Nettoyez mécaniquement l'appareil.

Plage de dureté mal réglée ou

dureté de l’eau supérieure à

Réglez l’adoucisseur d’eau conformément

à la notice d’utilisation ou rajoutez du sel.

Détergent 3 en 1 (3in1) ou

détergent bio / éco pas assez

Réglez l’adoucisseur d’eau conformément

à la notice d’utilisation ou utilisez

séparément un autre produit (détergent

de marque, sel, liquide de rinçage).

Détergent sous-dosé. Haussez le dosage du détergent ou

changez de détergent.

Vous avez choisi un programme

de lavage pas assez intensif.

Choisissez un programme de lavage plus

Dépôts de thé ou de rouge

à lèvres sur la vaisselle.

Température de lavage trop

Choisissez un programme assorti d’une

température de lavage accrue.

Pas assez de détergent ou

détergent inadéquat.

Versez un détergent adéquat et

Vaisselle trop fortement

prélavée ; pour cette raison, la

logique sensorielle opte pour un

déroulement de programme peu

intense. Des souillures tenaces

s’avèrent en partie impossible à

Ne prélavez pas la vaisselle. Ne retirez que

les résidus alimentaires grossiers.

Accroissez la sensibilité du circuit de

Programme recommandé : Eco 50°

Dérangement Cause Solution

* selon la version d'équipement de votre lave-vaisselleQue faire en cas de dérangement ? fr

Dépôts colorés (bleus,

jaunes, marron) difficiles

ou impossibles à retirer,

présents dans l’appareil ou

sur la vaisselle en acier

Formation d’une couche à partir

de constituants de légumes (par

ex. chou, céleri, pomme de terre),

de pâtes, ou de l’eau du robinet

(manganèse par ex.).

Détachage en partie possible par le

détergent pour lave-vaisselle ou par

nettoyage mécanique. Au plan sanitaire,

ces dépôts sont sans conséquence.

Couche formée par des

constituants métalliques sur la

vaisselle en argent et en

Détachage en partie possible par le

détergent pour lave-vaisselle ou par

nettoyage mécanique.

colorés (jaunes, orange,

marron) faciles à enlever

dans le compartiment

intérieur (principalement

Couche « de savon » formée par

des constituants de résidus

alimentaires et de l’eau du

Vérifiez le fonctionnement de

l’adoucisseur d’eau (rajoutez du sel

spécial), et activez l’adoucissage si vous

utilisez des détergents mixtes (pastilles).

Décoloration des pièces en

compartiment intérieur de

Les pièces en plastique situées

dans le compartiment intérieur

peuvent se décolorer au fil de

l'utilisation du lave-vaisselle.

Les décolorations sont un phénomène

normal qui ne gêne pas le fonctionnement

Autres couleurs sur les

pièces en plastique.

Température de lavage trop

Choisissez un programme assorti d’une

température de lavage accrue.

Vaisselle trop fortement

prélavée ; pour cette raison, la

logique sensorielle opte pour un

déroulement de programme peu

intense. Des souillures tenaces

s’avèrent en partie impossible à

Ne prélavez pas la vaisselle. Ne retirez que

les résidus alimentaires grossiers.

Accroissez la sensibilité du circuit de

Programme recommandé : Eco 50°

Dérangement Cause Solution

* selon la version d'équipement de votre lave-vaissellefr Que faire en cas de dérangement ?

Stries qui partent des

verres, verres d’un aspect

métallique et couverts.

Trop de liquide de rinçage. Réduisez le dosage du liquide de rinçage.

Pas de liquide de rinçage versé

ou réglage trop faible.

Faites le plein de liquide de rinçage et

vérifiez le dosage (recommandation :

Résidu de détergent dans la

programme. Le couvercle du

compartiment à détergent est

bloqué par de la vaisselle (le

couvercle ne s’ouvre pas

Il faut veiller à ce que la vaisselle ne puisse

pas gêner le couvercle du compartiment à

Ne placez pas de vaisselle ou de

distributeur de parfum dans la cavité de

réception de la pastille.

Vaisselle trop fortement

prélavée ; pour cette raison, la

logique sensorielle opte pour un

déroulement de programme peu

intense. Des souillures tenaces

s’avèrent en partie impossible à

Ne prélavez pas la vaisselle. Ne retirez que

les résidus alimentaires grossiers.

Accroissez la sensibilité du circuit de

Programme recommandé : Eco 50°

Apparition – ou présence

irréversible sur le verre.

Verres non résistants au

lave-vaisselle mais adaptés au

lave-vaisselle (usure ou altération

des verres à la longue).

Utilisez des verres allant au lave-vaisselle.

Évitez une longue phase Vapeur (période

d’immobilité après la fin d’une séquence

Recourez au rinçage à une température

Réglez l’adoucisseur d’eau conformément

à la dureté de l’eau (le cas échéant un

Utilisez un détergent formulé pour

Dérangement Cause Solution

* selon la version d'équipement de votre lave-vaisselleQue faire en cas de dérangement ? fr

Taches de rouille sur les

Couverts pas assez résistants à la

rouille. Il est fréquent que les

lames de couteau soient plus

fortement affectées.

Utilisez des couverts résistants à la rouille.

Les couverts rouillent aussi si des

pièces en train de rouiller

(poignées de casseroles, paniers

à vaisselle endommagés, etc.)

sont lavées avec eux.

Dans l’appareil, ne lavez pas de pièces qui

Teneur en sel excessive de l’eau

de lavage vu que le bouchon du

réservoir de sel n’a pas été vissé

à fond, ou que du sel a été

renversé au moment d’en

Tournez fermement le bouchon du

réservoir de sel pour l’obturer et retirez le

Impossible d’allumer

l’appareil ou de l’utiliser.

Défaillance de fonction. Éteignez l’appareil ; débranchez sa fiche

mâle du secteur ou ramenez le disjoncteur

en position éteinte. Attendez au moins 5

secondes puis reconnectez l'appareil au

L’appareil ne démarre pas. Le disjoncteur / les fusibles

domestiques ne marchent pas.

Vérifiez le fusible / disjoncteur.

Cordon d’alimentation pas

branché dans une prise de

Assurez-vous que le cordon d’alimentation

est complètement enfiché au dos de

l’appareil et dans la prise secteur. Vérifiez

que la prise secteur fonctionne

Vous n’avez pas correctement

fermé la porte de l’appareil.

La fonction Pause est activée. * Appuyez sur la touche Start P. *

Le programme démarre

Il faut attendre la fin du

La porte est difficile

La sécurité enfants est active. Désactivez la sécurité enfants.

Le système de fermeture de porte

Fermez la porte un peu plus

L’encastrement empêche de

Vérifiez l’encastrement de l’appareil : la

porte ou des pièces rapportées ne doivent

rien venir heurter à la fermeture.

Dérangement Cause Solution

* selon la version d'équipement de votre lave-vaissellefr Que faire en cas de dérangement ?

couvercle du compartiment

Compartiment à détergent ou

guidage de couvercle bloqué par

des résidus de détergent collés.

Enlevez les résidus de détergent.

Résidus de détergent dans

détergent 9* ou dans la

cavité de réception de la

Bras asperseurs bloqués par de

la vaisselle, raison pour laquelle

le détergent ne se dissout pas.

Assurez-vous que les bras asperseurs

Le compartiment à détergent

était humide au moment de le

Ne versez le détergent que dans le

compartiment à détergent sec.

L’appareil s’immobilise

dans le programme ou le

programme s’interrompt.

Porte pas complètement fermée. Fermez la porte.

Ne placez pas de vaisselle ou de

distributeur de parfum dans la

cavité de réception de la pastille.

Le panier supérieur appuie contre

l'intérieure de la porte et

empêche de la fermer de manière

Vérifiez si par ex. une prise de courant ou

un support de flexible non démonté

enfonce la paroi arrière.

Arrivée d’électricité et / ou d’eau

Rétablissez l’arrivée de l’électricité et / ou

(vannes de remplissage).

Dépend des réseaux installés

respectifs, il ne s’agit pas d’un

défaut de l’appareil. Sans

répercussions sur le

fonctionnement de l’appareil.

Bruit de battement ou de

Le bras asperseur heurte la

vaisselle, cette dernière n’est pas

correctement rangée.

Rangez la vaisselle de telle manière que

les bras asperseurs ne heurtent pas la

Si les paniers sont peu garnis, les

jets d’eau percutent directement

les parois de la cuve.

Garnissez mieux le lave-vaisselle ou

répartissez uniformément la vaisselle

Les pièces de vaisselle se

déplacent pendant le lavage.

Rangez la vaisselle légère en veillant à sa

stabilité verticale.

Dégagement inhabituel de

Présence de produit de lavage de

la vaisselle à la main dans le

réservoir de liquide de rinçage.

Refaites sans délai le plein du réservoir de

Du liquide de rinçage a été

Essuyez le liquide de rinçage avec un

Dérangement Cause Solution

* selon la version d'équipement de votre lave-vaisselleService après-vente fr

4 Service après-vente Se r v i c e apr ès - v ent e Si vous ne parvenez pas à supprimer le

défaut, veuillez s.v.p. vous adresser à

votre service après-vente. Nous

trouverons toujours une solution

adaptée, aussi afin d’éviter des

déplacements inutiles du technicien.

Vous trouverez les données vous

permettant de contacter le service

après-vente le plus proche au dos de

cette notice d’instructions, ou dans

l’annuaire ci-joint du service

après-vente. Lors de l’appel, veuillez

indiquer le numéro de série (E-Nr. = 1)

et le numéro de fabrication (FD = 2) que

vous trouverez sur la plaque

signalétique 9: contre la porte de

Faites confiance aux compétences du

fabricant. Adressez-vous à nous. Vous

vous assurerez ainsi que les réparations

soient réalisées par des techniciens de

SAV formés à cet effet, qui disposent

des pièces de rechange d’origine

adaptées à vos appareils

branchement Inst all ati on et br anc hement Pour garantir un bon fonctionnement

de l’appareil, celui-ci doit être raccordé

correctement. Les données relatives

à l'eau entrante et à l'eau sortante ainsi

que les valeurs de branchement

électrique doivent se conformer aux

critères exigés tels qu'ils figurent

aux paragraphes suivants et dans

la notice de montage.

Lors du montage, respectez l’ordre

des étapes de travail suivant : 1. Contrôle à la livraison2. Installation3. Raccordement de l’eau usée4. Raccordement de l'eau potable5. Raccordement électrique Étendue des fournitures

En cas de réclamation, veuillez vous

adresser au revendeur auprès duquel

vous avez acquis l'appareil ou à notre

service après-vente. ■ Lave-vaisselle■ Mode d'emploi■ Notice de montage■ Mémento*■ Garantie*■ Quincaillerie de montage■ Tôle pare-vapeur*■ Jupe caoutchouc*■ Cordon d’alimentation électrique * selon la version d'équipement de votre

Consignes de sécurité

Veuillez tenir compte des consignes de

sécurité énoncées à la rubrique ~ "Au

moment de l’installation" à la page 5.

Le bon fonctionnement de votre

lave-vaisselle a été soigneusement

contrôlé à l’usine. De petites taches

d’eau sont restées dans l’appareil. Elles

disparaissent cependant après

■ Puissance raccordée :

■ Fusible / Disjoncteur :

■ Puissance absorbée :

État éteint (Po)* 0,10 W.

État non éteint (veille) (Pl)* 0,10 W.

*selon les règlements UE n°

1016/2010 et 1059/2010.

Les fonctions supplémentaires et les

réglages peuvent influer sur la

■ Pression de l’eau :

au moins 0,05 MPa (0,5 bar),

au maximum 1 MPa (10 bar).

En présence d’une pression d’eau

intercalez un détendeur.

■ Débit d’arrivée d’eau :

Au minimum 10 litres / minute.

■ Température de l’eau :

Température maximale 60 °C.

12-15 couverts standards (selon la

version d'équipement de votre

Les cotes de montage nécessaires

figurent dans les instructions

de montage. Ajustez l’horizontalité de

l’appareil à l’aide des pieds réglables.

Lors de cette opération, veillez à ce que

l’appareil soit bien stable.

■ Les appareils de base encastrables

ou intégrés, montés par la suite

comme appareils fixes, doivent être

installés de manière à ne pas

pouvoir basculer, p. ex. à l’aide

de vis fixées dans le mur ou sous

une plaque de travail continue,

elle-même vissée aux armoires

■ L’appareil peut être monté

directement dans un bloc-cuisine

entre des cloisonnages en bois

Raccordement de l’eau usée

1. Les étapes de travail nécessaires

sont décrites dans les instructions

de montage ; le cas échéant,

montez le siphon avec une tubulure

2. Branchez le tuyau d’évacuation

des eaux usées à la tubulure

d’écoulement du siphon à l’aide

Veillez bien à ne pas plier, écraser

ou entortiller le flexible

d’écoulement, et à ce qu’aucun

bouchon n’empêche l’écoulement

de l’eau de vaisselle.Installation et branchement fr

Raccordement de l'eau

1. A l’aide des pièces ci-jointes,

branchez le raccord d’eau potable

au robinet d’eau conformément à la

Veillez bien à ce que le raccord

d’eau potable ne soit pas coudé,

comprimé ou enroulé sur lui-même.

2. Lorsque vous remplacez l’appareil,

utilisez toujours un flexible d’arrivée

au moins 0,05 MPa (0,5 bar),

au maximum 1 MPa (10 bar).

En présence d’une pression d’eau

intercalez un détendeur.

Débit d’arrivée d’eau :

Au minimum 10 litres / minute.

Température de l’eau :

Température maximale 60 °C.

Raccordement à l’eau chaude*

Ra c c o r d e ment à l ’ eau chaude

* selon la version d'équipement de

votre lave-vaisselle

Ce lave-vaisselle peut être raccordé à

une conduite d’eau froide ou chaude

(jusqu’à 60 °C max.). Le raccordement

à l’eau chaude est recommandé

lorsque cette eau est obtenue par une

installation de traitement à faible coût

énergétique et appropriée, p. ex. une

installation photovoltaïque avec

conduite de circulation. Ceci économise

de l’énergie et du temps. Le réglage

Eau chaude ‘:‹‚ vous permet

d’adapter l’appareil de façon optimale

au fonctionnement à l’eau chaude. Une

température de l’eau entrante comprise

entre 40 °C minimum et 60 °C

maximum est recommandée. Le

raccordement à l’eau chaude est

déconseillé lorsque l’eau provient d’un

chauffe-eau électrique accumulateur.

Voici comment modifier le réglage Eau

1. Amenez l’interrupteur MARCHE /

ARRÊT ( en position allumée.

2. Maintenez la touche de

programmation # enfoncée et

appuyez sur la touche START P

jusqu'à ce que •:‹... apparaisse

dans la fenêtre d'affichage.

3. Relâchez ces deux touches.

Le voyant lumineux de la touche #

clignote et la valeur •:‹... apparaît

dans la fenêtre d'affichage )".

4. Appuyez sur la touche de

programmation # jusqu’à ce que

la valeur ‘:‹‹ réglée en usine

s’affiche dans la fenêtre d'affichage

5. Le fait d’appuyer sur la touche 3

vous permet de désactiver ‘:‹‹ ou

d'activer ‘:‹‚ le réglage Eau

6. Appuyez sur la touche START P.

La valeur réglée est mémorisée.fr Installation et branchement

Raccordement électrique

■ Ne raccordez l’appareil qu’à une

tension alternative comprise entre

220 et 240 V, à une fréquence

de 50 ou 60 Hz, via une prise

femelle installée réglementairement

et équipée d’un fil de terre.

Ampérage nécessaire du fusible /

disjoncteur, voir la plaque

■ La prise femelle doit se trouver près

de l’appareil et demeurer librement

accessible après l’incorporation.

Si après l’encastrement la fiche mâle

n’est plus librement accessible, il

faudra, pour respecter les

prescriptions de sécurité

applicables, prévoir côté secteur un

dispositif de coupure tous pôles

avec une ouverture d’au minimum 3

mm entre les contacts.

■ Les modifications du branchement

réservées à des spécialistes.

■ S’il faut doter le cordon

de raccordement au secteur

d’un prolongateur, procurez-vous

le exclusivement auprès du service

■ En cas d’emploi d’un disjoncteur

différentiel, n’en utilisez qu’un

arborant le symbole ‚. Lui seul

garantit que les prescriptions

actuellement en vigueur sont

■ L’appareil est équipé d’un système

de sécurité face au risque de dégâts

Souvenez-vous que ce système

ne fonctionne que s’il a été raccordé

à l’alimentation électrique.

Ici aussi, respectez la chronologie

des étapes de travail :

1. Débrancher l’appareil du secteur.

2. Fermez le robinet d'arrivée d'eau.

3. Défaites le raccord d’eau usée

et le raccord d’eau potable.

4. Dévissez les vis de fixation contre

les pièces du meuble.

5. Si nécessaire, démontez la plinthe.

6. Extrayez l’appareil en faisant suivre

prudemment le tuyau flexible.Installation et branchement fr

Videz le lave-vaisselle et attachez

Pour vidanger l’appareil, procédez

1. Ouvrez le robinet d’eau.

2. Amenez l’interrupteur MARCHE /

ARRÊT ( en position allumée.

3. Sélectionnez le programme offrant

la température la plus élevée.

La durée prévisionnelle du

programme apparaît dans la fenêtre

4. Appuyez sur la touche Start P.

Le déroulement du programme

5. Après env. 4 minutes, appuyez sur le

touche START P jusqu'à ce que

‹:‹‚ apparaisse dans la fenêtre

Après env. 1 minute, ‹:‹‹ apparaît

dans la fenêtre d'affichage.

6. Ramenez l’interrupteur MARCHE /

ARRÊT ( en position éteinte.

7. Fermez le robinet d’eau, débranchez

le flexible d’arrivée d’eau et laissez

Remarque : Ne transportez le

lave-vaisselle que verticalement afin que

l'eau résiduelle ne pénètre pas dans

la commande de l’appareil ;

elle provoquerait un déroulement

erroné du programme.

Pr ot ec t i on ant i gel (Vi danger l ' appar ei l )

Si l’appareil se trouve dans un local

menacé par le gel (résidence

secondaire p. ex.), il faudra le vidanger

entièrement (voir la rubrique Transport).

6RXVUpVHUYHGHPRGLILFDWLRQV66Garantie AquaStop

(ne vaut pas sur les appareils non équipés de l’AquaStop)

Vous trouverez les données de contact pour tous les pays dans l’annuaire ci-joint du service

Commande de réparation et conseils en cas de dérangements

Appareils équipés de l’AquaStop : vous n’aurez par définition pas à les surveiller

pendant la marche, ou à fermer ensuite le robinet d’eau pour les protéger.

Seulement en cas d’absence prolongée, p. ex. avant plusieurs semaines

de vacances, il faudra refermer le robinet d’eau.

Outre les recours en garantie envers le vendeur découlant du contrat de vente

et outre notre garantie-appareil, nous effectuons le remplacement

aux conditions suivantes :

Si un défaut de notre système AquaStop devait provoquer des dégâts des eaux,

nous compensons les dommages subis par les consommateurs privés.

Pour assurer la sécurité face au risque de dégâts des eaux, il faut que l’appareil

soit raccordé au secteur électrique.

Condition préalable pour bénéficier de la garantie : l’appareil équipé

de l’AquaStop doit avoir été professionnellement installé et raccordé,

conformément à notre notice d’instructions.

Ceci inclut également le montage professionnel d’une rallonge de l’AquaStop

(accessoire d’origine). Notre garantie ne couvre pas les conduites / lignes

d’alimentation ou robinetteries défectueuses jusqu’au raccord de l’AquaStop

sur le robinet d’eau.

Cette garantie-responsabilité vaut pour toute la durée de vie de l’appareil.
