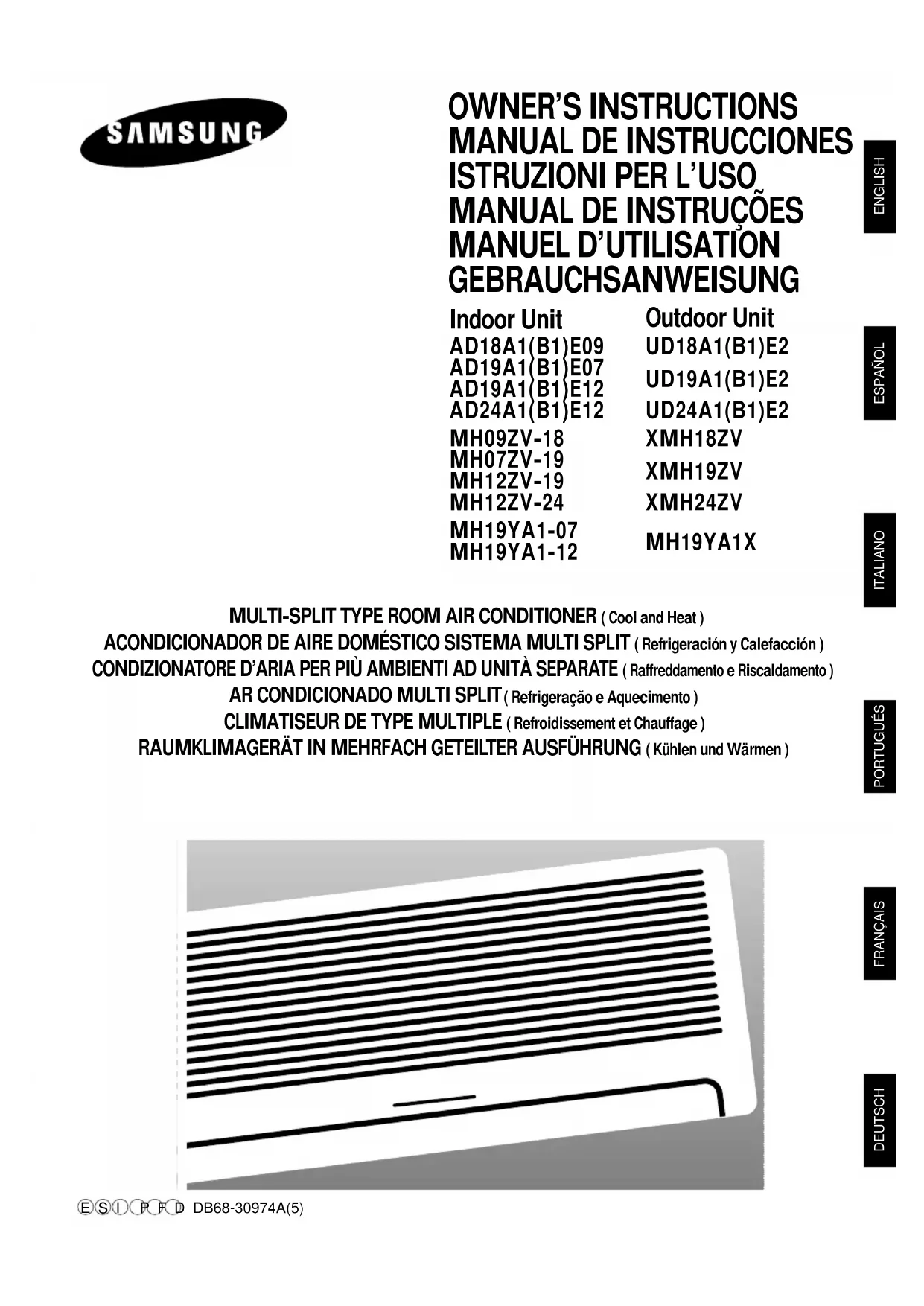

MODE D'EMPLOI AD18A1E09 SAMSUNG

CLIMATISEUR DE TYPE MULTIPLE ( Refroidissement et Chauffage )

XMH18ZV XMH19ZV XMH24ZV MH19YA1X ENGLISHESPAÑOLITALIANOPORTUGUÉSFRANÇAISDEUTSCHESI PFDDB68-30974A(5)Consignes de sécurité

Respectez toujours les consignes suivantes lors de l’utilisation de votre climatiseur.

1 L’air doit pouvoir circuler autour de l’unité intérieure.

Ne posez JAMAIS de vêtements ni d’autres objets dessus.

2 EVITEZ d’éclabousser l’unité intérieure. Si l’unité entre en contact avec un liquide,

mettez le climatiseur hors tension au niveau de la prise secteur et contactez un réparateur agréé.

3 N’introduisez JAMAIS de corps étrangers entre les lames d’entrée d’air ; vous risqueriez d’endommager

le ventilateur et de vous blesser. Ne laissez pas les enfants s’approcher de l’unité intérieure.

4 N’obstruez pas la façade de l’unité extérieure.

5 En cas d’inutilisation prolongée de la télécommande, enlevez les piles.

6 Il est recommandé de ne pas tenter de faire de réparations par vous-même sur ce produit.

Adressez-vous à un service après-vente ou au magasin où vous l’avez acheté.

7 Si le cable d’alimentation est endommagé, il doit être remplacé par un cable venant du producteur

ou du service après-vente.

8 Cet appareil doit être installé selon les normes électriques nationales.

9 Avant de se débarasser de l’appareil, il est nécessaire d’y retirer les batteries et de les jeter dans

◆ PRÉPARER LE CLIMATISEUR

■ Consignes de Sécurité 2

■ Unité Intérieure 4

■ Unité Extérieure 4

■ Télécommande - Boutons et Affichage 5

■ Installer le Socle de la Télécommande sur un mur 7

■ Insérer les Piles dans la Télécommande 7

■ Mettre le Climatiseur à l’Heure 8

UTILISER LE CLIMATISEUR

■ Utiliser le Climatiseur en mode Automatique 9

■ Refroidisser la Pièce 10

■ Réchauffer la Pièce 11

■ Changer la Température de la Pièce Rapidement 12

■ Déshumidifier la Pièce 13

■ Aérer la Pièce 14

■ Régler le Flux d’Air Vertical 15

■ Régler le Flux d’Air Horizontal 15

P ROGRAMMER LE C LIMATISEUR

■ Démarrer et Arrêter le Climatiseur Automatiquement 16

■ Arrêterr le Climatiseur Après six Heures de Fonctionnement 17

■ Programmer l’Arrêt du Climatiseur Rapidement 18

■ Annuler l’Heure Programmée 19

■ Annuler l’Arrêt Après six Heures de Fonctionnement 19

■ Annuler la Programmation Rapide 19

CONSIGNES D’UTILISATION

■ Conseils d’Utilisation 20

■ Température et Humidité de Fonctionnement 21

■ Nettoyer le Climatiseur 21

■ Avant d’Appeler le Service Après-Vente 22

■ Utiliser le Climatiseur sans Télécommande 23

■ Installer un Filtre (Optionnel) 24

■ Méthodologie de Fonctionnement 25

SPECIFICATIONS TECHNIQUES F-3 FRANÇAISUnité Intérieure

- Dégivrage : ROUGE Voyant du mode TURBO

- ROUGE Voyant du ventilateur

- VERT Lames de sortie d’air

Capteur de la télécommande

❄ Le design et I’apparence dissèrent un peu selon le modèle.

XMH18ZV XMH19ZV MH19YA1X UD24A1(B1)E2

XMH24ZVTélécommande - Boutons et Affichage

F-5FRANÇAIS M O D E T U R B O O F F Mode de fonctionnement :Automatique, Refroidissement,Déshumidification, Ventilation,ChauffageMode TurboMode SleepAffichage de la vitesse du ventilateur(Automatique, Faible, Moyenne, Maximale)Affichage de l’heure courante et del’heure programméeBouton Marche/ArrêtActivation du mode Turbo Réglage de l’arrêt automatique

Bouton de réglage de l’extinction Réglage de la vitesse du ventilateurActivation et désactivation de laminuterieBoutons de réglage de l’heureBouton de régulage de l’heureProgrammation et annulation de la minuterieVoyant de transmission de la télécommandeRéglage de la températureIndicateur d’usure des pilesAffichage de la températureprérégléeAffichage de l’orientation du flux de l’airOrientation du flux d’air horizontalSélection du mode defonctionnement:Automatique, Refroidissement,Déshumidification, Ventilation,ChauffageAvant-Propos

Vous venez d’acheter un climatiseur de type séparé, qu’un technicien qualifié

Ce manuel contient des informations importantes sur l’utilisation du climatiseur.

Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l’appareil.

Le manuel est organisé comme suit.

◆ Les figures des pages 4 et 5 illustrent :

- les unités intérieure et extérieure,

- les boutons et l’afficheur de la télécommande.

Ces figures vous aideront à repérer les boutons et à comprendre les

◆ La partie principale du document contient une série de procédures par

étapes expliquant les différentes fonctions de l’appareil.

Les illustrations des procédures utilisent les trois symboles suivants :

APPUYEZ POUSSEZ MAINTENEZ APPUYEInstaller le Socle de la Télécommande sur un mur

La télécommande est fournie avec un socle en plastique que vous pouvez

fixer au mur pour ranger la télécommande lorsque vous ne l’utilisez pas.

Pour fixer le socle au mur, procédez comme suit.

1 Al’aide d’un crayon, marquez l’emplacement des deux trous de fixation

du socle sur le mur.

2 Percez les deux trous et insérez les chevilles adéquates en fonction du

3 Fixez le socle à l’aide des vis.

: vous pouvez désormais facilement ranger la

télécommande sur son socle en la glissant dans son

Insérer les Piles dans la Télécommande

Vous devez insérer ou remplacer les piles de la télécommande lorsque :

◆ vous venez d’acheter le climatiseur.

◆ la télécommande ne fonctionne plus correctement.

ee Utilisez deux piles LR03 AAA de 1,5 V. N’utilisez

jamais de piles anciennes ou des piles de marques

différentes ensemble. Les piles risquent de se

décharger complètement après un an, même si

elles n’ont pas servi.

1 Retirez la télécommande de son socle.

2 En utilisant votre pouce, poussez le couvercle du compartiment des

piles dans le sens de la flèche et enlevez-le.

3 Insérez les deux piles, en respectant les polarités indiquées :

◆ le + de la pile avec le + de la télécommande,

◆ le - de la pile avec le - de la télécommande.

4 Remettez le couvercle en place en le faisant glisser jusqu’à ce qu’il

FRANÇAISMettre le Climatiseur à l’Heure

Votre climatiseur est équipé d’une horloge permettant de le mettre

en marche et de l’arrêter automatiquement à des heures préréglées.

Vous devez régler l’heure :

◆ lorsque vous venez d’acheter le climatiseur,

◆ après avoir remplacé les piles.

ee N’oubliez pas de remettre l’horloge à l’heure

lorsque vous passez de l’heure d’été à l’heure

d’hiver et vice versa.

emier réglage de l'heure

1 Insérez les piles.

◆ poussez le couvercle des piles sur le dessous de la télécommande

dans le sens de la flèche et retirez-le,

: l'horloge se met en marche.

2 A l'aide d'un objet pointu (un stylo à bille, par exemple),

appuyez sur le bouton .

: l'indication AM clignote sur l’afficheur.

3 Pour régler l'heure courante, appuyez sur le bouton ou ,

sous le volet de la télécommande.

Avancer l'heure d’une minute à la fois, appuyez sur le bouton ▲.

Avancer l'heure de dix minutes à la fois, maintenez enfoncé le bouton ▲.

Reculer l'heure d’une minute à la fois, appuyez sur le bouton ▼.

Reculer l'heure de dix minutes à la fois, maintenez enfoncé le bouton ▼.

: AM (matin) ou PM (après-midi) s'affiche,

selon l'heure que vous avez définie.

4 Lorsque l'heure affichée est correcte, confirmez-la comme suit :

à l'aide d'un objet pointu (par exemple, un stylo à bille),

appuyez sur le bouton .

: ◆ l'indication AM ou PM ne clignote plus,

Modification de l'heur

Si vous avez déjà réglé l'heure mais voulez la modifier, procédez

1 A l'aide d'un objet pointu (un stylo à bille, par exemple), appuyez sur le

bouton sous le volet de la télécommande.

: l'indication AM ou PM clignote sur l’afficheur.

2 Réglez l'heure comme indiqué à l'étape 3 de la procédure précédente.

3 Lorsque l'heure affichée est correcte, confirmez-la en appuyant sur le

bouton à laide de l'objet pointu.

: ◆ l'indication AM ou PM ne clignote plus,

◆ l'horloge se met en marche.Vous pouvez mettre en marche votre climatiseur en mode automatique à

tout moment. Dans ce mode, la température est préréglée et la vitesse du

ventilateur est réglée automatiquement pour un confort optimal. Vous

pouvez modifier la température mais pas la vitesse de ventilation.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

: ◆ le voyant OPERATION de l’unité intérieure s’allume,

◆ le climatiseur se met en marche dans le mode de

fonctionnement utilisé le plus récemment,

◆ l’unité intérieure émet un bip.

Le climatiseur est muni d’un dispositif de sécurité afin

d’éviter toute détérioration lorsqu’il est mis en marche

◆ branché sur le secteur,

Pour cette raison, il ne se met à fonctionner qu’après un

délai de trois minutes.

2 Si n’est pas affiché en haut de la télécommande, appuyez sur le

bouton (sous le volet de la télécommande) autant de fois que

nécessaire pour l’afficher.

: ◆ l’unité intérieure émet un bip chaque fois que vous

◆ le climatiseur se met en marche en mode AUTO.

ee Vous pouvez changer de mode à tout moment.

3 Pour modifier la température préréglée (Le climateur a réglé

automatiquement la température sur la température ambiante de la

pièce), appuyez autant de fois que nécessaire sur le bouton

< Quand vous avez chaud > < Quand vous avez froid >

Utiliser le Climatiseur en mode Automatique F-9

IMPORTANTIM FRANÇAIS M O D E T U R B O O F F M O D E T U R B O O F F M O D E T U R B O O F F M O D E M O D ESélectionnez le mode COOL (refroidissement) lorsque vous voulez

◆ température de refroidissement préréglée,

◆ vitesse du ventilateur lors du refroidissement.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

: ◆ le témoin OPERATION de l’unité intérieure s’allume,

◆ le climatiseur se met en marche dans le mode de

fonctionnement utilisé le plus récemment,

◆ l’unité intérieure émet un bip.

Le climatiseur est muni d’un dispositif de sécurité afin

d’éviter toute détérioration lorsqu’il est mis en marche

◆ branché sur le secteur,

Pour cette raison, il ne se met à fonctionner qu’après un

délai de trois minutes.

2 Si n’est pas affiché en haut de la télécommande, appuyez sur le

bouton (sous le volet de la télécommande) autant de fois que

nécessaire pour l’afficher.

: ◆ l’unité intérieure émet un bip chaque fois que vous

◆ le climatiseur se met en marche en mode

ee Vous pouvez changer de mode à tout moment.

3 Pour modifier la température préréglée, appuyez autant de fois que

nécessaire sur le bouton ou pour afficher la température

Vous pouvez régler la température dans une fourchette allant de 18°C

: ◆ chaque fois que vous appuyez sur ou :

- la température préréglée est modifiée de 1°C,

- l’unité intérieure émet un bip.

◆ le climatiseur se met en marche en mode

Refroidissement, à condition que la température

ambiante soit supérieure à la température préréglée.

Le ventilateur se met en marche également.

4 Choisissez la vitesse de ventilation en appuyant autant de fois que

nécessaire sur le bouton pour afficher la vitesse voulue :

: chaque fois que vous appuyez sur , l’unité

intérieure émet un bip.

5 Pour orienter le flux de l’air, reportez-vous à la page 15.

Refroidisser la Pièce F-10

IMPORTANTIM M O D E T U R B O O F F M O D E T U R B O O F F M O D E T U R B O O F F M O D E M O D ERéchauffer la Pièce

Sélectionnez le mode HEAT (chauffage) lorsque vous voulez modifier la :

◆ température de chauffage préréglée,

◆ vitesse du ventilateur lors du chauffage.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

: ◆ le témoin OPERATION de l’unité intérieure s’allume,

◆ le climatiseur se met en marche dans le mode de

fonctionnement utilisé le plus récemment,

◆ l’unité intérieure émet un bip.

Le climatiseur est muni d’un dispositif de sécurité afin

d’éviter toute détérioration lorsqu’il est mis en marche

◆ branché sur le secteur,

Pour cette raison, il ne se met à fonctionner qu’après un

délai de trois minutes.

2 Si n’est pas affiché en haut de la télécommande, appuyez sur le

bouton (sous le volet de la télécommande) autant de fois que

nécessaire pour l’afficher.

: ◆ l’unité intérieure émet un bip chaque fois que vous

◆ le climatiseur se met en marche en mode chauffage.

ee Vous pouvez changer de mode à tout moment.

3 Pour modifier la température préréglée, appuyez autant de fois que

nécessaire sur le bouton ou pour afficher la température

Vous pouvez régler la température dans une fourchette allant de 16°C

: ◆ chaque fois que vous appuyez sur ou :

- la température préréglée est modifiée de 1°C,

- l’unité intérieure émet un bip.

◆ Le climatiseur met en marche le chauffage si la

température de la pièce est inférieure à la température

voulue (température sélectionnée +3°C); par contre, le

ventilateur se mettra de toute façon en marche.

4 Choisissez la vitesse de ventilation en appuyant autant de fois que

nécessaire sur le bouton pour afficher la vitesse voulue :

: ◆ chaque fois que vous appuyez sur , l’unité

intérieure émet un bip,

◆ le ventilateur fonctionne au ralenti pendant trois à cinq

minutes pour préchauffer l’air, puis passe à la vitesse

que vous avez réglée.

5 Pour orienter le flux de l’air, reportez-vous à la page 15. F-11

IMPORTANTIM FRANÇAIS M O D E T U R B O O F F M O D E T U R B O O F F M O D E T U R B O O F F M O D E M O D EChanger la Température de la Pièce Rapidement

La fonction de refroidissement/chauffage Turbo vous permet

d’augmenter ou de baisser la température de la pièce rapidement.

en rentrant chez vous, vous trouvez qu’il fait

excessivement chaud dans la pièce et voulez faire

baisser la température le plus vite possible.

En mode Turbo, l’appareil fonctionne à puissance maximale pendant

30 minutes, puis revient au mode de fonctionnement et à la

température sélectionnés auparavant.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

◆ le voyant OPERATION de l’unité intérieure s’allume,

◆ le climatiseur se met en marche dans le mode de

fonctionnement utilisé le plus récemment,

◆ l’unité intérieure émet un bip.

2 Appuyez sur le bouton .

: ◆ le réglage de la température et du ventilateur se fair

◆ le voyant TURBO de l’unité intérieure s’allume,

le climatiseur refroidit ou réchauffe la pièce le plus vite possible,

◆ après 30 minutes, le mode, la température et la vitesse

de ventilation précédents sont rétablis.

mais si vous appuyez sur le bouton , en mode ou ,

cela sera modifié automatiquement en mode .

3 Pour arrêter le refroidissement/chauffage turbo avant la fin des 30

minutes, appuyez de nouveau sur le bouton .

: le mode, la température et la vitesse de ventilation

précédents sont rétablis automatiquement.

mais si vous appuyez sur le bouton , en mode ou ,

cela sera modifié automatiquement en mode .

4 Pour orienter le flux de l’air, reportez-vous à la page 15. F-12

M O D E T U R B O O F F T U R B O T U R B O T U R B O T U R B ODéshumidifier la Pièce

Si l’atmosphère de la pièce est humide ou moite, vous pouvez

supprimer l’excès d’humidité sans trop faire baisser la température.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

: ◆ le témoin OPERATION de l’unité intérieure s’allume,

◆ le climatiseur se met en marche dans le mode de

fonctionnement utilisé le plus récemment,

◆ l’unité intérieure émet un bip.

Le climatiseur est muni d’un dispositif de sécurité afin

d’éviter toute détérioration lorsqu’il est mis en marche

◆ branché sur le secteur,

Pour cette raison, il ne se met à fonctionner qu’après un

délai de trois minutes.

2 Si n’est pas affiché en haut de la télécommande, appuyez sur le

bouton (sous le volet de la télécommande) autant de fois que

nécessaire pour l’afficher.

: ◆ l’unité intérieure émet un bip chaque fois que vous

◆ le climatiseur se met en marche en mode

ee Vous pouvez changer de mode à tout moment.

3 Pour modifier la température préréglée, appuyez autant de fois que

nécessaire sur le bouton ou pour afficher la température

Vous pouvez régler la température dans une fourchette allant de 18°C à 30°C.

Résultat : ◆ chaque fois que vous appuyez sur ou :

- la température préréglée augmente ou diminue de 1°C,

- l’unité intérieure émet un bip.

◆ le climatiseur commence à déshumidifier la pièce.

Le débit d’air est réglé automatiquement.

4 Pour orienter le flux de l’air, reportez-vous à la page 15 F-13

IMPORTANTIM FRANÇAIS M O D E T U R B O O F F M O D E T U R B O O F F M O D E T U R B O O F F M O D E M O D EAérer la Pièce

Si l’atmosphère est renfermée, vous pouvez aérer la pièce à l’aide de

la fonction de ventilation (FAN).

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

: ◆ le témoin OPERATION de l’unité intérieure s’allume,

◆ le climatiseur se met en marche dans le mode de

fonctionnement utilisé le plus récemment,

◆ l’unité intérieure émet un bip.

2 Si n’est pas affiché en haut de la télécommande, appuyez sur le

bouton (sous le volet de la télécommande) autant de fois que

nécessaire pour l’afficher.

: ◆ l’unité intérieure émet un bip chaque fois que vous

◆ le voyant FAN de l’unité intérieure s’allume,

◆ le climatiseur se met en marche en mode ventilation,

◆ la température est réglée automatiquement.

ee Vous pouvez changer de mode à tout moment.

3 Choisissez la vitesse de ventilation en appuyant autant de fois que

nécessaire sur le bouton pour afficher la vitesse voulue :

: chaque fois que vous appuyez sur , l’unité

intérieure émet un bip.

4 Pour orienter le flux de l’air, reportez-vous à la page 15. F-14

M O D E T U R B O O F F M O D E T U R B O O F F M O D E M O D ERégler le Flux d’Air Vertical

Selon la hauteur de l’unité intérieure sur le mur de la pièce, vous

pouvez régler l’orientation des lames de sortie d’air au bas de l’unité,

pour augmenter l’efficacité du climatiseur.

1 Appuyez sur le bouton sous le volet de la télécommande autant

de fois que nécessaire.

Résultat :l’orientation verticale des lames est modifiée.

CONSEIL Pour... orientez les lames vers le...

refroidir la pièce haut.

réchauffer la pièce bas.

2 Si vous voulez que les lames se déplacent automatiquement vers le

haut et vers le bas pendant que le climatiseur fonctionne, appuyez sur

: les lames se déplacent autour de la position initiale que

3 Pour arrêter le mouvement des lames, appuyez de nouveau sur .

REMARQUE Lorsque vous...

arrêtez le climatiseur, les lames se ferment

le remettez en marche, les lames reviennent à la

dernière position réglée

Réglez le Flux d’Air Horizontal

Deux autres groupes de lames se trouvent à l’intérieur de l’ouïe de sortie

d’air. Alors que les lames extérieures peuvent être déplacées vers le haut

ou vers le bas, les lames intérieures se déplacent à droite ou à gauche.

1 Ouvrez les lames d’orientation du flux d’air au bas de l’unité intérieure,

en appuyant une ou plusieurs fois sur le bouton .

2 Pour arrêter le mouvement vertical des lames, appuyez de nouveau

3 Réglez la position de chaque groupe de lames à l’intérieur de l’unité en

les poussant vers la droite ou vers la gauche.

FRANÇAISDémarrer et Arrêter le Climatiseur Automatiquement

Vous pouvez programmer la minuterie pour que le climatiseur se mette

en marche et s’arrête automatiquement aux heures de votre choix.

vous voulez que la pièce soit fraîche lorsque vous

rentrez du travail. Vous réglez donc le climatiseur pour :

◆ se mettre en marche à 17h30,

◆ s’arrêter à 23h30.

Vous pouvez programmer, au choix :

◆ l’heure de mise en marche uniquement,

◆ l’heure d’arrêt uniquement,

Avant de programmer la minuterie, vérifiez que l’heure

courante est correctement réglée. Si ce n’est pas le cas,

reportez-vous à la procédure de mise à l’heure, à la page 8.

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).

2 Sélectionnez le mode de fonctionnement voulu en appuyant autant de fois

que nécessaire sur le bouton , sous le volet de la télécommande

(dans l’exemple ci-dessus, il faut sélectionner le mode ).

3 Appuyez sur le bouton sous le volet de la télécommande.

: ◆ l’indication clignote,

◆ l’heure actuellement programmée s’affiche.

ee Si vous laissez passer quelques secondes sans appuyer

sur aucun bouton, la programmation de la minuterie est

annulée; vous devez alors recommencer la procédure

en appuyant de nouveau sur .

4 Pour programmer l’heure de mise en marche, appuyez sur le bouton

avancer l'heure d’une minute à la fois, appuyez sur le bouton ▲.

avancer l'heure de dix minutes à la fois, maintenez enfoncé le bouton ▲.

reculer l'heure d’une minute à la fois, appuyez sur le bouton ▼.

reculer l'heure de dix minutes à la fois, maintenez enfoncé le bouton ▼.

: AM (matin) ou PM (après-midi) s'affiche, selon l'heure que

5 Lorsque l’heure de mise en marche vous convient, appuyez sur .

: ◆ l’unité intérieure émet un bip,

◆ le voyant TIMER (jaune) de l’unité intérieure s’allume,

ee Il n’est pas nécessaire d’utiliser le climatiseur avant

l’heure de mise en marche. Eteignez l’appareil en

appuyant sur le bouton (Marche/Arrêt). Le climatiseur

se mettra en marche automatiquement au moment voulu.

6 Pour programmer l’heure d’arrêt, appuyez sur le bouton .

: ◆ l’indication clignote,

◆ l’heure actuellement programmée s’affiche.

7 Définissez l’heure d’arrêt comme indiqué à l’étape 4.

8 Lorsque l’heure d’arrêt vous convient, appuyez sur .

: ◆ l’unité intérieure émet un bip,

◆ le voyant TIMER (jaune) de l’unité intérieure s’allume,

◆ le climatiseur s’arrêtera automatiquement à l’heure

ee Pour annuler la programmation de la minuterie,

reportez-vous à la page 19. F-16

IMPORTANTIM M O D E T U R B O O F F M O D EArrêter le Climatiseur Après six Heures de Fonctionnement

La fonction Sleep Timer permet d’arrêter le climatiseur

automatiquement après six heures de refroidissement ou de chauffage.

ee Pour arrêter le climatiseur à une heure

spécifique, reportez-vous à la page 16.

1 Vérifiez que le mode ou est sélectionné.

2 Appuyez sur le bouton .

: ◆ l’unité intérieure émet un bip,

◆ l’indication s’affiche,

◆ le climatiseur fonctionne pendant six heures comme

illustré ci-dessous.

Refroidissement La température augmente

Lorsqu’elle a augmenté de

2°C (après deux heures), la

nouvelle température est

maintenue pendant quatre

Chauffage La température baisse de

Lorsqu’elle a baissé de 2°C

(après deux heures), la

nouvelle température est

maintenue pendant quatre

2¡C1¡CSetTEMP.StarttimeStoptime1hr 2hr 6hr -1¡C-2¡CStarttimeStoptime1hr 2hr 6hrSetTEMP.

F-17FRANÇAIS M O D E T U R B O O F F Temp sélectionnéeheure de miseen marcheheure d’arrêt Temp sélectionnéeheure de miseen marche heure d’arrêtProgrammer l’Arrêt du Climatiseur Rapidement

La fonction Quick Timer (programmation rapide) vous permet de

programmer l’arrêt automatique du climatiseur après 30 minutes ou après

une, deux, trois ou cinq heures en appuyant simplement sur un bouton.

ee Pour arrêter le climatiseur à une heure

spécifique, reportez-vous à la page 16.

1 Si nécessaire, mettez le climatiseur en marche et sélectionnez

le mode de fonctionnement de votre choix.

2 Appuyez autant de fois que nécessaire sur pour afficher le temps

de fonctionnement voulu :

: ◆ le voyant TIMER (jaune) s’allume,

◆ le climatiseur s’arrête automatiquement lorsque le

compteur affiché sur la télécommande atteint . F-18

M O D E T U R B O O F F O F FAnnuler l’Heure Programmée

Si vous ne souhaitez plus utiliser les heures de mise en marche et

d’arrêt que vous avez programmées, vous pouvez annuler la

minuterie correspondante.

1 Pour annuler l’heure... appuyez sur...

de mise en marche, .

: l’indication clignote.

: l’indication clignote.

: ◆ l’unité intérieure émet un bip,

◆ le voyant TIMER de l’unité intérieure s’éteint, sauf si

d’autres fonctions de minuterie sont aussi

◆ le climatiseur fonctionne normalement.

Annuler l’Arrêt Après six Heures de Fonctionnement

Si vous ne souhaitez plus que le climatiseur s’arrête après six

heures, vous pouvez annuler la minuterie correspondante.

: ◆ l’unité intérieure émet un bip,

◆ l’indication n’est plus affichée,

◆ le climatiseur fonctionne normalement.

Annuler la Programmation Rapide

Si vous ne souhaitez plus arrêter le climatiseur après le temps que vous

avez programmé, vous pouvez annuler la minuterie correspondante.

Appuyez autant de fois que nécessaire sur pour afficher

: ◆ l’unité intérieure émet un bip chaque fois que vous appuyez

◆ le climatiseur fonctionne normalement.

F-19FRANÇAIS M O D E T U R B O O F F O F F O F FConseils d’Utilisation

Les conseils suivants vous aideront à profiter au maximum de votre

Performance lors du chauffage Une pompe située à l’intérieur du

climatiseur absorbe la chaleur de l’air

extérieur et la diffuse à l’intérieur de la

pièce. Lorsqu’il fait froid dehors, le

climatiseur chauffe moins. Si vous ne

parvenez pas à chauffer la pièce

suffisamment, utilisez un appareil de

chauffage supplémentaire.

Flux d’air chaud Le climatiseur fait circuler l’air chaud

dans la pièce pour la chauffer. Par

conséquent, après la mise en marche

de l’appareil, vous devrez attendre

quelques minutes avant que toute la

pièce ne soit chauffée. Au besoin,

mettez le climatiseur en marche avant

l’heure à laquelle vous avez prévu

d’utiliser la pièce.

Givrage Si vous utilisez le climatiseur en mode

chauffage alors qu’il fait très froid et

humide dehors, du givre peut se former

dans l’unité extérieure.

Si cela se produit :

◆ es ventilateurs de chauffage

◆ le mode dégivrage (Deice) est

activé automatiquement pendant

huit minutes environ,

◆ le voyant OPERATION de l’unité

intérieure s’allume en rouge

Aucune intervention n’est nécessaire

de votre part ; après huit minutes

environ, le climatiseur se remet à

fonctionner normalement.

Température intérieure ou Si vous sélectionnez le mode

extérieure élevée chauffage alors qu’il fait déjà très

chaud à l’intérieur de la pièce et

dehors, le ventilateur et le compresseur

de l’unité extérieure peuvent s’arrêter

momentanément. Il s’agit d’un

comportement normal ; attendez

simplement que le climatiseur se

Coupure de courant En cas de panne de courant pendant

le fonctionnement du climatiseur,

l’appareil s’arrête.

est rétabli, vous devez appuyer sur

(Marche/Arrêt) pour le remettre

F-20Température et Humidité de Fonctionnement

Le tableau ci-dessous indique les fourchettes de température et

d’humidité dans lesquelles vous pouvez utiliser le climatiseur.

Si vous utilisez le climatiseur à... alors...

température trop élevée, le dispositif de protection contre la

surchauffe est susceptible de se

déclencher, arrêtant le climatiseur.

température trop basse,

Si l’échangeur de chaleur gèle, cela

peut provoquer un dysfonctionnement

taux d’humidité trop élevé, des gouttes de condensation

peuvent se former sur l’enveloppe

de l’unité intérieure en cas

d’utilisation prolongée.

Mode Température extérieure Température intérieure Humidité intérieure

Chauffage 0 °C à 24 °C environ 27 °C maximum -

Refroidissement 21 °C à 43 °C environ 18 °C à 32 °C approx. 80 % maximum

Déshumidification 18 °C à 43 °C environ 18 °C à 32 °C approx. -

❇ Si le chauffage est utilisé en dessous de 0

extérieure), il ne peut pas fonctionner à plein rendement.

Si la climatisation est utilisée au dessus de 33

intérieure), il ne peut pas fonctionner à plein rendement.

Nettoyez le Climatiseur

Pour garantir le bon fonctionnement du climatiseur, vous devez le nettoyer

périodiquement pour enlever la poussière accumulée dans le filtre à air.

Avant de nettoyer le climatiseur, mettez-le hors

tension au niveau de la prise secteur.

1 Ouvrez la grille frontale en tirant sur les deux languettes au bas des

côtés gauche et droit de l’unité intérieure.

2 Relevez le bord inférieur des filtres à air et dégagez-les en les tirant

3 Dépoussiérez les filtres à l’aide d’un aspirateur ou d’une brosse.

4 Lorsque vous avez terminé, insérez le bord supérieur des filtres dans

leur logement et appuyez vers le bas sur le bord inférieur jusqu’à

ce que les filtres s’enclenchent.

5 Nettoyez la façade de l’appareil à l’aide d’un chiffon humide et d’un

détergent doux (n’utilisez jamais d’alcool, de dissolvant ou d’autre

produit à base chimique).

ee ◆ Après une période d’inutilisation prolongée, faites

fonctionner le ventilateur pendant trois ou quatre

heures pour sécher totalement l’intérieur du

Le nettoyage du climatisateur sera facilité si vous enlevez

la grille. Pour l’enlever, soulevez-la le plus possible,

poussez-la légèrement et tirez-la vers le bas. Procédez de

façon inverse pour la remettre en place.

Explication/solution

Le climatiseur ne fonctionne ◆ Vérifiez que le climatiseur est sous tension au niveau de la prise

pas du tout. secteur.

◆ Vérifiez que le voyant OPERATION de l’unité intérieure est allumé ;

sinon, appuyez sur le bouton (Marche/Arrêt) de la

◆ Vérifiez si le voyant TIMER de l’unité intérieure est allumé. Si oui :

- attendez l’heure programmée pour constater si le climatiseur se

met en marche automatiquement

- annulez la programmation (reportez-vous à la page 19 pour plus

La télécommande ne fonctionne pas. ◆ Vérifiez qu’il n’y a pas d’obstacle entre vous et l’unité intérieure.

◆ Vérifiez les piles de la télécommande.

◆ Vérifiez que vous n’êtes pas trop loin de l’unité intérieure

Vous n’entendez pas de bip lorsque ◆ Vérifiez que la télécommande est orientée vers le capteur

vous appuyez sur le bouton d’infrarouges au centre de l’unité intérieure.

(Marche/Arrêt) de la télécommande. ◆ Si nécessaire, remplacez les piles de la télécommande.

Le climatiseur ne refroidit/ ◆ Vérifiez que vous avez sélectionné le mode de fonctionnement

ne réchauffe pas la pièce. correct ( , ou ).

◆ La température de la pièce est peut-être trop basse ou trop

◆ La grille du filtre à air est peut-être obstruée par la poussière ;

reportez-vous aux instructions de nettoyage de la page 21.

◆ Vérifiez qu’il n’y a pas d’obstacle devant l’unité extérieure.

En mode chauffage, la température ◆ Vérifiez que la température a été correctement réglée.

réglée n’est jamais atteinte et le ◆ Augmentez la vitesse du ventilateur.

climatiseur s’arrête fréquemment. ◆ Si le flux d’air est orienté vers le bas, orientez-le vers le haut à

l’aide de la télécommande.

La vitesse du ventilateur ne change ◆ Vérifiez que le mode de fonctionnement est , ou ;

pas lorsque vous appuyez sur en mode , la vitesse change automatiquement et en mode

le bouton . elle est fixe.

L’orientation du flux d’air ne change ◆ Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez

pas lorsque vous appuyez sur . sur le bouton (Marche/Arrêt) de la télécommande.

La minuterie ne fonctionne pas. ◆ Vérifiez que l’horloge est à l’heure (reportez-vous à la page 8).

◆ Vérifiez que la minuterie a été programmée correctement

(reportez-vous à la page 16).

Des odeurs se répandent dans ◆ Aérez la pièce.

la pièce pendant la climatisation.

Avant d’Appeler le Service Après-Vente

En cas de problème, commencez par effectuer les vérifications suivantes.

Elles vous éviteront peut-être de faire appel inutilement au service après-vente.

Dans le cas des unités B et C, les modes

refroidissement et chauffage ne sont pas

possibles en même temps.

Vérifier que les unités B et C sont bien réglés sur le même mode

de fonctionnement. Dans le cas des unités B et C, les modes

refroidissement et chauffage ne sont pas possibles en même temps,

elles doivent fonctionner sur le même mode.

Dans le cas où elles sont dans des modes différents, l’unité

démarrée en premier fonctionne, la deuxième unité reste éteinte,

et les lampes OPERATION et TURBO (rouges) clignotent.

Pour plus d’informations, voir page 25.Utiliser le Climatiseur sans Télécommande

Vous pouvez faire fonctionner le climatiseur directement sur l’unité

intérieure si la télécommande est perdue ou endommagée.

1 Ouvrez la grille frontale en tirant sur les deux languettes au bas des

côtés gauche et droit l’unité intérieure.

2 Pour mettre le climatiseur en marche, appuyez sur l’interrupteur

ON/OFF sur le côté droit de l’unité intérieure.

Résultat : ◆ le voyant OPERATION de l’unité intérieure s’allume,

◆ l’unité intérieure émet un bip,

◆ le climatiseur se met en marche dans le mode qui

convient le plus à la température de la pièce :

Température de la pièce Mode Température atteinte

Moins de 21°C Chauffage 22°C approx.

21°C ou plus Refroidissement 24°C approx.

3 Pour arrêter le climatiseur, appuyez de nouveau sur l’interrupteur

ee La télécommande est utilisable de façon habituelle, même

si le climatiseur a été mis en marche par le biais de

l’interrupteur ON/OFF.

FRANÇAISInstaller un Filtre

Vous pouvez équiper le climatiseur d’un filtre désodorisant ou

Bio-Pure (vendus en option) pour éliminer les particules de poussière

ou les odeurs. Ces filtres doivent être changés tous les trois mois

environ, selon l’utilisation faite du climatiseur.

1 Retirez le filtre de son emballage.

ee Ne déballez le filtre qu’au moment de l’installer,

sous peine de le rendre inefficace.

2 Insérez le filtre dans son support et appuyez sur les trois languettes

de fixation, jusqu’à ce que vous entendiez un déclic.

3 Ouvrez la grille frontale en tirant sur les deux languettes au bas des

côtés gauche et droit de l’unité intérieure.

4 Enlevez l’ancien filtre et installez le nouveau à sa place.

Méthodologie de Fonctionnement

Spécifications Techniques

DRY (DESHUMIDIFICATION)

✦ L’unité de A et l’unité de B sont actionnés en mode différent d’exécution.

✦ Si l’exécution de mélange de l’unité(refroidissement) de A et de

l’unité(chauffant) de B est choisie, le ventilateur extérieur fonctionne dans

l’à vitesse réduite.

✦ Le mode d’exécution de chaque unité est montré dans la table suivante.

Unité intérieure AlimentationUnité extérieure
