MODE D'EMPLOI ADG 8440 NB WH WHIRLPOOL

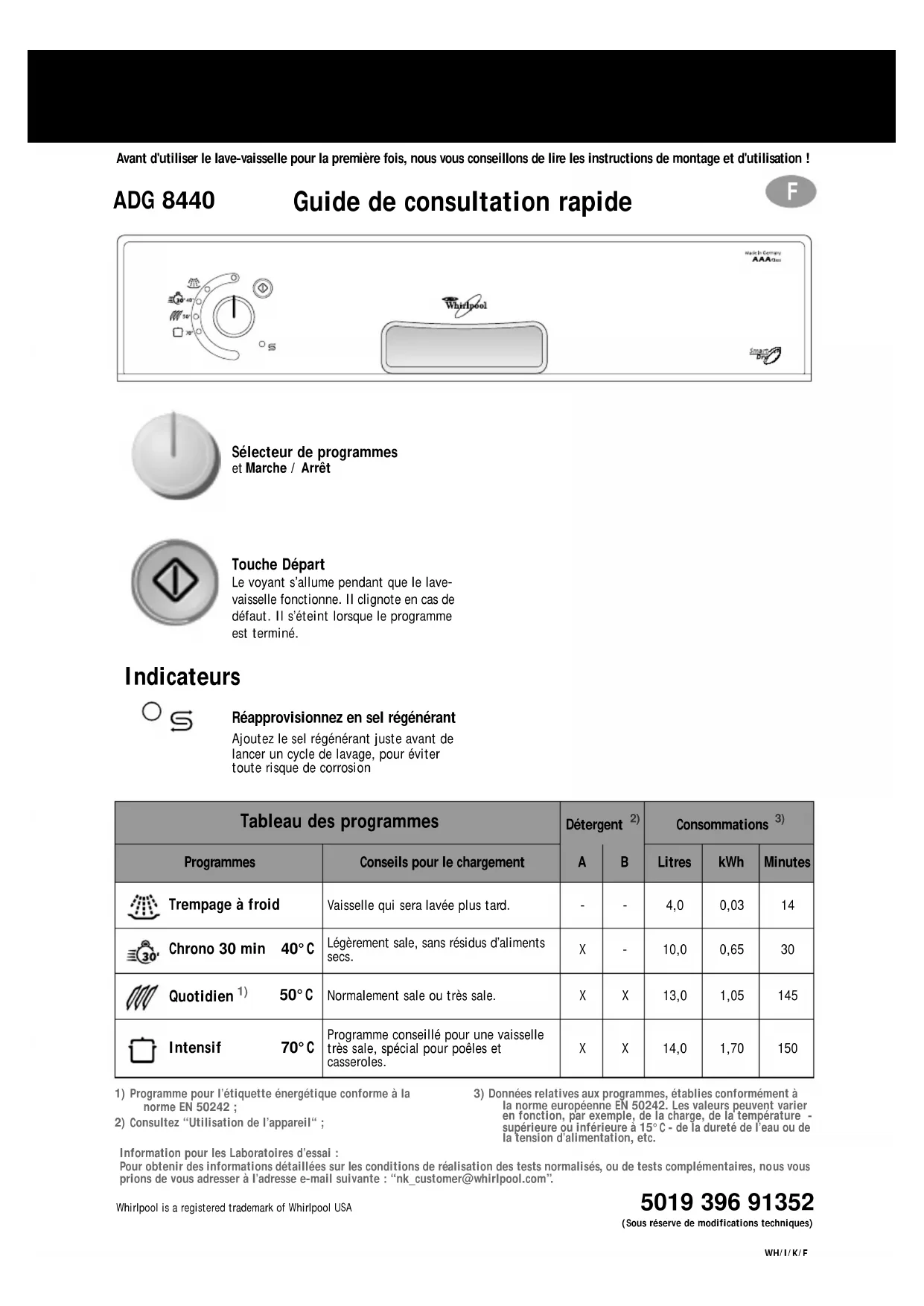

Guide de consultation rapide

Avant d'utiliser le lave-vaisselle pour la première fois, nous vous conseillons de lire les instructions de montage et d'utilisation ! WH/I/K/F(Sous réserve de modifications techniques) Réapprovisionnez en sel régénérant Ajoutez le sel régénérant juste avant de lancer un cycle de lavage, pour éviter toute risque de corrosion1) Programme pour l’étiquette énergétique conforme à la norme EN 50242 ;2) Consultez “Utilisation de l’appareil“ ;3) Données relatives aux programmes, établies conformément à la norme européenne EN 50242. Les valeurs peuvent varier en fonction, par exemple, de la charge, de la température - supérieure ou inférieure à 15°C - de la dureté de l’eau ou de la tension d’alimentation, etc. Sélecteur de programmes

et Marche / Arrêt Touche Départ Le voyant s’allume pendant que le lave-vaisselle fonctionne. Il clignote en cas de défaut. Il s’éteint lorsque le programme est terminé. Indicateurs

Tableau des programmes

Programmes Conseils pour le chargement A B Litres kWh Minutes

Vaisselle qui sera lavée plus tard. - - 4,0 0,03 14

Chrono 30 min 40°C Légèrement sale, sans résidus d’aliments secs. X - 10,0 0,65 30

50°C Normalement sale ou très sale. X X 13,0 1,05 145

Intensif 70°C Programme conseillé pour une vaisselle très sale, spécial pour poêles et casseroles. X X 14,0 1,70 150 Information pour les Laboratoires d’essai : Pour obtenir des informations détaillées sur les conditions de réalisation des tests normalisés, ou de tests complémentaires, nous vous

prions de vous adresser à l’adresse e-mail suivante : “nk_customer@whirlpool.com”.WH/II/K/F Comment utiliser l’appareil

Pour de plus amples explications, consultez les différents chapitres de la notice d’emploi.

Mise sous tension par rotation du bouton de sélection de programmes

(si le bouton peut être enfoncé, exercez une pression dessus puis

Grand distributeur A :

À chaque cycle de lavage.

Petit distributeur B :

Uniquement pour les programmes

Indicateur mécanique C.

Ou voyant sur le bandeau de commande (si présent).

Uniquement sur modèles avec

Indicateur mécanique D.

Ou indicateur électrique sur le bandeau

de commande (si présent).

Consultez les instructions pour le chargement des paniers.

Sélectionnez le programme souhaité.

Le voyant correspondant s’allume.

Si nécessaire (si présent).

Le voyant correspondant s’allume.

Le programme sélectionné est

ainsi mémorisé (également si

coupure de courant après

- N’ouvrez la porte qu’en cas de nécessité

absolue (Attention au nuage de vapeur).

- Si vous éteignez l’appareil en cours de

programme, lorsque vous le remettrez en

marche, le programme redémarrera là où

le cycle a été interrompu.

Seulement lorsque le voyant DÉPART est éteint : placez le bouton en

position d’arrêt (si le bouton peut être enfoncé, exercez une simple

Attention au nuage de vapeur lorsque vous ouvrirez la porte !

Déchargez l’appareil en commençant par le panier inférieur.

distributeur de détergent

ABC Contrôlez le niveau du

ouvrez le robinet d’eau

Sélectionnez le programme

fonctions supplémentaires

“Comment modifier le programme”

Appuyez sur la touche DÉPART pendant 2 sec.

jusqu’à ce que le voyant Départ s’éteigne ;

Sélectionnez un autre programme et

appuyez de nouveau sur la touche

Fermez le robinet d’eau,

déchargez les paniersWH/III2/F Indications relatives au chargement du lave-vaisselle

et à la configuration des paniers

en fonction du modèle de l’appareil

Support multi-rangement (A) :

En fonction de la position, pour

ustensiles longs, tasses et verres, par

exemple. Trois positions sont disponibles.

Supports de la vaisselle (B) :

En fonction de la position, pour tasses

Stabilisateur de verres tournant (C) :

En fonction de la position, pour petits

verres ou verres à pied.

Chargez les ustensiles longs (fourchettes

à rôti, grands couteaux) en tournant leur

partie pointue vers l’appareil.

“Demi-charge” panier supérieur

le panier supérieur.

Disposez le panier à couverts (

le panier supérieur.

Vous pouvez régler le panier en

hauteur même s’il est chargé :

poignées du panier (

l’extérieur et abaissez-le.

) vers le haut jusqu’à ce

que le panier soit encastré (Réglage

Le panier doit être au même niveau

Retrait du panier supérieur pour le

lavage dans le panier inférieur

d’assiettes ou de plats à four de

Soulevez les arrêts (

panier sur ses rails, à gauche et à droite,

et extrayez le panier supérieur.

Lorsque le panier supérieur est installé,

les arrêts doivent toujours être fermés.

Selon le modèle de l’appareil, des supports

pour plats de service escamotables ou fixes

le panier inférieur.

Lavage plus intensif surtout pour les

plats de service et les casseroles.

Panier à couverts (J) ou (H) :

Certains modèles sont équipés d’une

) qui peut être placée sur le

panier à couverts et sert de séparation.

uniquement pour les appareils équipés

de la fonction demi-charge.

Chargez les couverts avec lesquels

vous pourriez vous blesser avec les

pointes tournées vers le bas.

Introduisez uniquement des articles pouvant être lavés au lave-vaisselle. N’introduisez pas des articles qui ne peuvent pas être

lavés au lave-vaisselle : objets en bois, en aluminium, en plastique, en étain, vaisselle décorée (non émaillée), couverts en argent.

Les articles suivants peuvent être achetés auprès de votre revendeur :

Support multi-rangement (A) - code de commande AMH 369.

Stabilisateur de verres tournant (C) - code de commande WGH 1000.

F F ArrêtferméArrêtouvertWH/IV/F Ce qu’il convient de faire en cas de ...

En cas de problème de fonctionnement ou de mauvais résultat de lavage, vérifiez les points suivants avant de vous adresser

au Service Après-Vente (* consultez également le chapitre correspondant dans les notices d’emploi).

Problème Cause Solution

L’appareil ne fonctionne

• L’eau n’arrive pas. • Ouvrez le robinet.

• L’appareil charge une quantité d’eau

• Nettoyez le filtre d’arrivée d’eau installé sur le robinet.

• Contrôlez que le tuyau d’alimentation n’est pas plié.

• Le courant est coupé. • Branchez la fiche dans la prise de courant.

• Appuyez sur la touche DÉPART.

• Contrôlez le fusible de votre installation.

• Démarrage du programme

• Eventuellement, placer le sélecteur de programmes

La vaisselle n’est pas

• La quantité de produit de rinçage est

• Augmentez le dosage *.

• Il reste de l’eau dans les parties creuses. • Chargez la vaisselle de manière à ce qu’elle soit inclinée.

La vaisselle n’est pas

• Le jet d’eau n’atteint pas toutes les

surfaces de la vaisselle.

• Chargez la vaisselle de façon à ce que les différentes

pièces ne se touchent pas.

Retournez les pièces de vaisselle dont les surfaces

• La quantité de détergent est

• Effectuez le dosage du détergent en vous conformant

aux instructions du fabricant.

• Le programme sélectionné ne convient pas. • Sélectionnez un programme de lavage plus intensif.

• Les bras d’aspersion sont bloqués. • Les bras d’aspersion doivent tourner librement.

• Les gicleurs des bras d’aspersion sont

• Retirez les impuretés qui empêchent l’eau d’affluer *.

• Le détergent ne convient pas/est périmé. • Utilisez un détergent de marque, de bonne qualité.

Des résidus sous forme

de grains de sable ou de

granulés sont présents.

• Les filtres sont encrassés. • Contrôlez régulièrement l’état de propreté des

filtres/lavez-les au besoin *.

• Les filtres ne sont pas installés

• Introduisez le filtre correctement et serrez-le *.

plastique sont décolorés

• Jus de tomate/carotte,... • En fonction du matériau, utilisez un détergent ayant

un pouvoir blanchissant plus puissant.

Il y a des dépôts sur la

• pouvant facilement être

• Des taches sont présentes sur la

vaisselle/les verres.

• Augmentez le dosage du liquide de rinçage *.

• Des taches/rayures sont présentes sur

• Diminuez le dosage du liquide de rinçage *.

• La vaisselle/les verres sont recouverts

d’une couche de sel.

• Fermez correctement le couvercle du réservoir à sel *.

• ne pouvant pas facilement

• L’eau n’est pas suffisamment douce car

des traces de calcaire sont visibles.

• Modifiez le réglage du sélecteur de dureté de l’eau,

au besoin, réapprovisionnez en sel *.

Les verres sont opaques/

• Ils ne peuvent pas être lavés au lave-

• Utilisez des verres pouvant être lavés au lave-

Des taches de rouille sont

présentes sur les couverts

• Ces couverts ne sont pas en acier

• Utilisez des couverts appropriés.

pannes de l’appareil

•Le voyant DÉPART clignote.

• Indicateur F... (si présent).

• Assurez-vous que les filtres ne sont pas encrassés et

que l’alimentation de l’eau n’est pas coupée (nettoyez

les filtres si nécessaire *). Redémarrez le programme.

Appuyez sur la touche DÉPART pendant 2 secondes,

jusqu’à ce que le voyant DÉPART s’éteigne.

Sélectionnez à nouveau le programme et appuyez une

nouvelle fois sur la touche DÉPART.

Si, après avoir effectué les contrôles ci-dessus, le défaut persiste, éteignez l’appareil et fermez le robinet d’eau puis

contactez le Service Après-Vente (voir sur la garantie).

Avant de contacter le Service Après-Vente, munissez-vous des données suivantes :

• Type et modèle de l’appareil.

• Le numéro de service, à savoir le numéro indiqué sur l’étiquette adhésive

du Service Après-vente placée à l’intérieur de la porte, à droite.
