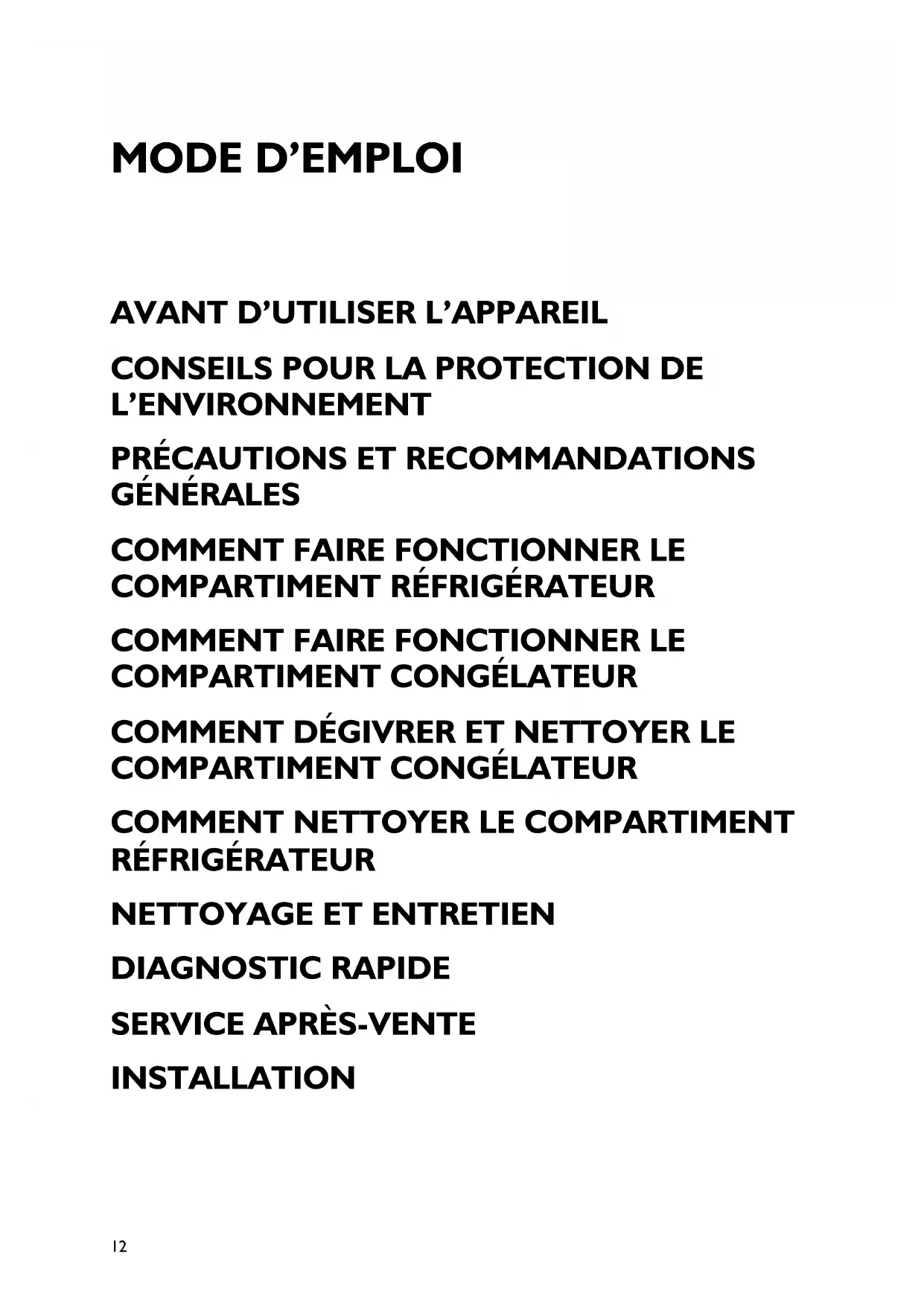

MODE D'EMPLOI ARC2990 WHIRLPOOL

L'appareil que vous venez d'acheter a été conçu

pour être utilisé dans un cadre domestique ainsi

- dans les coins cuisine de lieux de travail,

commerces et/ou bureaux ;

- dans les hôtels, motels, pensions, maisons

d'hôte, bed & breakfast, etc. , mis au service

Pour utiliser au mieux votre appareil, nous vous

invitons à lire attentivement les instructions

relatives à son utilisation ; vous y trouverez la

description de votre appareil et des conseils

utiles pour la conservation des aliments.

Conservez cette notice d’emploi pour toute

consultation ultérieure.

Après avoir déballé l’appareil, assurez-vous qu’il

n’est pas endommagé et que les portes ferment

parfaitement. Tout dommage éventuel devra être

signalé au revendeur dans un délai de 24 heures.

Nous vous conseillons d’attendre au moins deux

heures avant de mettre l’appareil en service afin

que le circuit réfrigérant soit pleinement

Assurez-vous que l’installation et le

branchement électrique ont été réalisés par un

technicien qualifié, conformément aux

instructions du fabricant et aux normes locales

en vigueur en matière de sécurité.

Nettoyez l’intérieur de l’appareil avant de l’utiliser.

L’emballage est 100% recyclable et porte le

symbole du recyclage. Pour la mise au rebut,

suivez les réglementations locales en vigueur.

Les matériaux d’emballage (sachets en plastique,

éléments en polystyrène, etc.) doivent être

conservés hors de portée des enfants car ils

constituent une source potentielle de danger.

Cet appareil a été fabriqué avec des matériaux

recyclables. Cet appareil porte le symbole du

recyclage conformément à la Directive

Européenne 2002/96/CE concernant les

Déchets d’Équipements Électriques et

Électroniques (DEEE ou WEEE).En procédant

correctement à la mise au rebut de cet appareil,

vous contribuerez à protéger l’environnement

et la santé humaine.

Le symbole apposé sur l’appareil ou sur la

documentation qui l’accompagne indique que ce

produit ne peut en aucun cas être traité comme un

déchet ménager. Il doit par conséquent être remis

à un centre de collecte des déchets chargé du

recyclage des équipements électriques et

électroniques. Au moment de la mise au rebut,

rendez l’appareil inutilisable en sectionnant le câble

d’alimentation et en démontant les portes et les

grilles, de façon à ce que les enfants ne puissent pas

accéder facilement à l’intérieur de celui-ci.

Pour la mise au rebut, respectez les normes

locales en vigueur et remettez l’appareil à un

centre de collecte spécialisé. Ne laissez jamais

l’appareil sans surveillance, ne fut-ce que

quelques jours, car il représente une source de

danger pour les enfants.

Pour obtenir de plus amples détails au sujet du

traitement, de la récupération et du recyclage

de cet appareil, veuillez vous adresser au bureau

compétent de votre commune, à la société

locale de collecte des déchets ménagers ou

directement à votre revendeur.

Cet appareil ne contient pas de CFC. Le circuit

de refroidissement contient du R134a (HFC) ou

R600a (HC), voir la plaquette signalétique à

l’intérieur de l’appareil.

Pour les appareils avec Isobutane (R600a) :

l’isobutane est un gaz naturel qui est sans danger

pour l’environnement, mais il est inflammable.

Il est donc indispensable de s’assurer que les

tuyaux du circuit de réfrigération sont en parfait

Cet appareil pourrait contenir du gaz à effet de

serre fluoré réglementé par le Protocole de Kyoto.

Le gaz réfrigérant est hermétiquement scellé.

Gaz réfrigérant: le R134 a une puissance de

refroidissement (GWP) de 1300.

Déclaration de conformité

Cet appareil est destiné à la conservation de

denrées alimentaires et est fabriqué

conformément au règlement (CE)

Cet appareil a été conçu, construit et

commercialisé conformément aux :

objectifs sécurité de la directive “Basse

de la Directive “EMC” 2004/108/CE.

La sécurité électrique de l’appareil est garantie

uniquement lorsqu’il est correctement branché

à une installation de mise à la terre efficace et

conforme à la loi.14

PRÉCAUTIONS ET RECOMMANDATIONS GÉNÉRALES INSTALLATION

La manutention et l’installation de l’appareil

nécessitent la présence d’au moins deux

Si vous devez déplacer l’appareil, veillez à ne

pas abîmer le recouvrement de sol (parquet

Pendant l’installation, vérifiez que l’appareil ne

risque pas d’endommager le câble

Évitez d’installer l’appareil près d’une source

Pour assurer une bonne aération, laissez un

espace de chaque côté et au-dessus de

l’appareil et respectez les consignes

Veillez à ne jamais couvrir les bouches

d’aération de l’appareil.

N’endommagez pas les tubes du circuit

réfrigérant du réfrigérateur.

Installez et mettez l’appareil à niveau sur un

sol capable de supporter son poids, dans un

endroit adapté à ses dimensions et à son

Installez l’appareil dans une pièce sèche et

bien aérée. L’appareil est réglé pour

fonctionner dans la plage de température

suivante, en fonction de la classe climatique

indiquée sur la plaquette signalétique :

l’appareil risque de ne pas fonctionner

correctement s’il reste pendant une longue

période à une température supérieure ou

inférieure à la plage prévue.

Contrôlez que le voltage indiqué sur la

plaquette signalétique correspond à la tension

N’utilisez pas d’adaptateurs, de prises

Pour le raccordement hydraulique de

l’appareil, utilisez le tube fourni de série. Ne

réutilisez pas celui de votre ancien appareil.

La modification ou le remplacement du

cordon d'alimentation doit exclusivement

être confié à un professionnel ou à notre

Service Après-Vente.

Il doit être possible de déconnecter

l’alimentation électrique en enlevant la prise

ou en actionnant un interrupteur bipolaire de

réseau situé en amont de la prise.

N'introduisez jamais dans l'appareil de sprays

en bombe ou de récipients contenant du

propergol ou des substances inflammables.

N’entreposez pas et n’utilisez pas d’essence,

de liquides ou de gaz inflammables à

proximité du réfrigérateur ou de tout autre

Les émanations peuvent provoquer un risque

d’incendie ou d’explosion.

N’utilisez pas de dispositifs mécaniques,

électriques ou chimiques, ni d’autres moyens

que ceux qui sont recommandés par le fabricant

pour accélérer le processus de dégivrage.

N’entreposez pas et n’utilisez pas d’appareils

électriques dans les compartiments de

l’appareil s’ils ne sont pas expressément

autorisés par le fabricant.

Cet appareil n'est pas destiné à être utilisé par

des enfants ou des personnes dont les

capacités physiques, sensorielles ou mentales,

ou dont le manque d'expérience et de

connaissance les empêchent d'utiliser l'appareil

sans risque lorsqu'ils sont sans surveillance ou

en l'absence d'instructions d'une personne

responsable qui puisse leur assurer une

utilisation de l'appareil sans danger.

Pour éviter tout risque d’emprisonnement et

d’étouffement, interdisez aux enfants de jouer

ou de se cacher à l’intérieur de l’appareil.

N’avalez jamais le liquide (atoxique) contenu

dans les accumulateurs de froid (sur certains

Ne mangez pas les glaçons ou les glaces

immédiatement après les avoir sortis du

congélateur, car ils pourraient provoquer des

brûlures dues au froid.

Débranchez toujours le cordon d’alimentation

ou coupez le courant avant d’intervenir sur

l’appareil pour son entretien ou nettoyage.

Tous les appareils équipés de systèmes de

production de glace et de distributeurs d’eau

doivent être connectés à un réseau hydrique

qui distribue exclusivement de l’eau potable (la

pression du réseau hydrique doit être comprise

entre 0,17 et 0,81 MPa (1,7 et 8,1 bar)). Les

systèmes de production de glace et/ou d’eau

qui ne sont pas directement connectés à un

réseau d’alimentation hydrique doivent être

remplis exclusivement avec de l’eau potable.

N’utilisez le compartiment réfrigérateur que

pour la conservation d’aliments frais et le

compartiment congélateur que pour la

conservation d’aliments surgelés, la congélation

d’aliments frais et la production de glaçons.

N’introduisez pas de récipients en verre

contenant des liquides dans le congélateur car

ils pourraient exploser.

Le fabricant décline toute responsabilité si

ces consignes et ces précautions ne sont

Classe Climatique T° amb. (°C) T° amb. (°F)

SN De 10 à 32 De 50 à 90

N De 16 à 32 De 61 à 90

ST De 16 à 38 De 61 à 100

T De 16 à 43 De 61 à 11015

STOCKAGE DES DENRÉES DANS LES RÉFRIGÉRATEURS ET RÈGLES D’HYGIÈNE ALIMENTAIRE La consommation croissante de plats préparés et

d’autres aliments fragiles, sensibles en particulier au

non-respect de la chaîne du froid

une meilleure maîtrise de la température de

transport et de stockage de ces produits.

À la maison, le bon usage du réfrigérateur et le

respect de règles d’hygiène rigoureuses

contribueront de façon significative et efficace à

l’amélioration de la conservation des aliments.

MAÎTRISE DE LA TEMPÉRATURE

Stockez les aliments les plus sensibles dans la

zone la plus froide de l’appareil, conformément

aux indications figurant dans cette notice.

Attendez le complet refroidissement des

préparations avant de les stocker (exemple :

Limitez le nombre d’ouvertures de la porte et, en

tout état de cause, ne pas la laisser ouverte trop

longtemps pour éviter une remontée en

température du réfrigérateur.

Positionnez la commande de réglage du

thermostat de façon à obtenir une température

plus basse. Ce réglage doit se faire

progressivement afin de ne pas provoquer le gel

La mesure de la température d’une zone, clayette

par exemple, peut se faire au moyen d’un

thermomètre placé, dès le départ, dans un récipient

rempli d’eau (verre). Pour être fidèle et

représentative de ce qui se passe à l’intérieur de

l’appareil, la lecture de la température doit être faite

après quelques heures de stabilisation de

l’ensemble, par exemple le matin à la première

ouverture de la porte.

RESPECT DES RÈGLES D’HYGIÈNE ALIMENTAIRE

Retirez les emballages du commerce avant de

placer les aliments dans le réfrigérateur

(exemple : emballages des packs de yaourts).

Emballez systématiquement la nourriture pour

éviter que les denrées ne se contaminent

Disposez les aliments de telle sorte que l’air

puisse circuler librement tout autour.

Consultez la notice d’utilisation de l’appareil en

toutes circonstances et en particulier pour les

conseils d’entretien.

Nettoyez fréquemment l’intérieur du

réfrigérateur en utilisant un produit d’entretien

doux, sans effet oxydant sur les parties

métalliques, puis rincer avec de l’eau additionnée

de jus de citron, de vinaigre blanc ou avec tout

produit désinfectant adapté au réfrigérateur.

Se laver les mains avant de toucher les aliments,

et plusieurs fois pendant la préparation du repas

si celle-ci implique des manipulations successives

de produits différents, et après, bien sûr, au

moment de passer à table comme les règles

d’hygiène l’imposent.

Ne pas réutiliser des ustensiles ayant déjà servi

(par exemple cuillère en bois, planche à découper

sans les avoir bien nettoyés au préalable).

Chaîne du froid : maintien sans rupture de la

température requise d’un produit, depuis sa

préparation et son conditionnement jusqu’à son

utilisation par le consommateur.16

COMMENT FAIRE FONCTIONNER LE COMPARTIMENT RÉFRIGÉRATEUR Cet appareil est un réfrigérateur avec un compartiment congélateur

Le dégivrage du compartiment réfrigérateur est entièrement

Le réfrigérateur peut fonctionner à une température ambiante

comprise entre +10°C et +38°C. Afin de garantir des performances

optimales, la température doit être comprise entre +16°C et

Mise en marche du réfrigérateur

Branchez la fiche dans la prise de courant.

Le thermostat permet de régler la température des deux

compartiments : réfrigérateur et congélateur.

Pour régler la température des compartiments réfrigérateur

Pour un fonctionnement correct et une meilleure conservation

il est recommandé de régler le thermostat

comme indiqué sur la fiche jointe.

Pour régler la température à l’intérieur du compartiment

réfrigérateur, tournez le bouton de réglage du thermostat :

à l’intérieur du compartiment ;

: les fonctions de l’appareil sont interrompues, de

même que l’éclairage.

La température ambiante, la fréquence d’ouverture de la porte et la

position de l’appareil peuvent influer sur la température intérieure

du réfrigérateur. Les positions du thermostat doivent varier en

fonction de ces facteurs.

Conservation des aliments dans le compartiment

Chargez les aliments comme indiqué sur la figure ci-contre.

B. Poissons, viandes

C. Fruits et légumes

F. Beurre, produits laitiers, fromages

L’espace entre les clayettes et la paroi intérieure arrière du

réfrigérateur permet à l’air de circuler librement.

Ne disposez pas les aliments en contact direct avec la paroi

arrière du compartiment réfrigérateur.

Ne placez pas d’aliments encore chauds dans les

Conservez les liquides dans des récipients fermés.

La conservation de légumes à haute teneur en eau peut

provoquer la formation de condensation dans le bac inférieur :

ceci ne porte pas préjudice au fonctionnement correct de

COMMENT FAIRE FONCTIONNER LE COMPARTIMENT CONGÉLATEUR Le compartiment congélateur est à étoiles.

Il est possible d’y conserver des aliments surgelés pendant

toute la période indiquée sur l’emballage. Il est également

possible d’y congeler des aliments frais en les positionnant

au-dessus des grilles, en mettant les aliments déjà surgelés

dans la zone inférieure du compartiment de sorte qu’ils

n’entrent pas en contact avec les aliments qui doivent être

La quantité d’aliments frais qu’il est possible de congeler en

24 heures est indiquée sur la plaque signalétique.

Enveloppez hermétiquement l’aliment frais à congeler dans :

des feuilles de papier aluminium, une pellicule transparente, des

emballages plastiques imperméables, des récipients en

polyéthylène à couvercle, des récipients adaptés à la congélation

Le compartiment congélateur maintient la température

appropriée pour la conservation des aliments, même en cas de

coupure de courant. Il est toutefois recommandé d’éviter

d’ouvrir la porte du compartiment tant que le courant n’a pas

Pour les périodes de conservation (en mois) des aliments frais

congelés, respectez les indications du tableau ci-contre.

Au moment de l’achat d’aliments surgelés, vérifiez que :

l’emballage ou le paquet sont intacts, car l’aliment peut se

détériorer. Si un paquet est gonflé ou s’il présente des taches

d’humidité, il n’a pas été conservé dans les conditions optimales

et il peut avoir subi un début de décongélation.

Achetez les produits surgelés en dernier lieu et utilisez des sacs

isothermes pour leur transport.

Dès que vous arrivez à la maison, rangez-les immédiatement

dans le compartiment congélateur.

Ne recongelez pas les aliments partiellement décongelés, mais

consommez-les dans un délai de 24 heures.

Évitez ou réduisez au maximum les variations de température.

Respectez la date de péremption indiquée sur l’emballage.

Suivez toujours les instructions figurant sur l’emballage pour la

Production de glaçons

Remplissez le bac à glaçons aux 3/4 d’eau et posez-le sur le fond

du compartiment congélateur.

Si le bac est collé au fond du compartiment, n’utilisez pas

d’objets pointus ou tranchants pour le décoller.

COMMENT DÉGIVRER ET NETTOYER LE COMPARTIMENT CONGÉLATEUR COMMENT NETTOYER LE COMPARTIMENT RÉFRIGÉRATEUR Nous vous suggérons de dégivrer le compartiment

congélateur 1 ou 2 fois par an ou lorsque la formation de

glace sur les clayettes a atteint 3 mm d’épaisseur. Il est

conseillé de dégivrer quand les réserves sont peu

Ouvrez la porte et retirez tous les aliments. Enveloppez-

les, bien serrés les uns contre les autres dans du papier

journal et placez-les dans un endroit très frais ou dans un

2. Débranchez l’appareil

Laissez la porte ouverte pour faire fondre le givre sur les

parois du compartiment.

Éliminez l’eau de dégivrage qui se dépose sur le fond du

Nettoyez l’intérieur avec une éponge imbibée d’une

solution d’eau tiède et de détergent neutre.

N’utilisez pas de produits abrasifs.

Rincez et séchez soigneusement.

Remarque : Pour éviter tout dommage irréparable,

n’utilisez pas d’objet métallique pointu ou tranchant

pour racler la glace et ne chauffez pas artificiellement

l’intérieur du congélateur.

Nettoyez périodiquement le compartiment

Le dégivrage du compartiment réfrigérateur est

entièrement automatique.

La présence périodique de petites gouttes d’eau sur la paroi

arrière, à l’intérieur du compartiment réfrigérateur, indique

qu’un dégivrage automatique est en cours.

L’eau de dégivrage est acheminée automatiquement vers un

orifice d’évacuation, puis recueillie dans un récipient d’où elle

Nettoyez régulièrement l’orifice d’évacuation de l’eau de

dégivrage en utilisant l’outil fourni avec l’appareil, pour garantir

une évacuation constante et correcte de l’eau de dégivrage.

Avant toute opération de nettoyage, débranchez l’appareil.

Utilisez une éponge imbibée d’eau tiède et/ou de détergent

Rincez et essuyez avec un chiffon doux.

N’utilisez pas de substances abrasives.19

NETTOYAGE ET ENTRETIEN DIAGNOSTIC RAPIDE

1. L’appareil ne fonctionne pas.

Y a-t-il une coupure de courant ?

La fiche est-elle correctement introduite dans la

L’interrupteur bipolaire est-il enclenché ?

Le fusible n’a-t-il pas grillé ?

Le câble d’alimentation est-il endommagé ?

Le thermostat est-il positionné sur

2. La température à l’intérieur des

compartiments n’est pas assez froide.

La porte a-t-elle été fermée correctement ?

L’appareil est-il installé près d’une source de

Le thermostat est-il sur la bonne position ?

La circulation de l’air à travers les grilles de

ventilation n’est-elle pas gênée ?

3. La température à l’intérieur du

réfrigérateur est trop froide.

Le thermostat est-il sur la bonne position ?

4. Il y a de l’eau au fond du compartiment

La goulotte d’évacuation de l’eau de dégivrage

5. L’éclairage intérieur ne fonctionne pas.

Contrôlez d’abord le point 1, puis :

Débranchez l’appareil.

Pour accéder à l’ampoule, référez-vous aux

instructions et au dessin figurant sur le tableau

Contrôlez l’ampoule et remplacez-la, si

nécessaire, par une neuve. Ne dépassez pas les

6. Formation de givre excessive dans le

compartiment congélateur

La porte a-t-elle été fermée correctement ?

Des aliments empêchent-ils la fermeture de la

• Si le bord avant du réfrigérateur est chaud,

il ne s’agit pas d’un défaut mais d’un moyen

de prévention contre la formation de

• Les bruits de gargouillement et les bruits de

détente provenant du circuit de

réfrigération doivent être considérés

Pour les appareils encastrables

Nettoyez régulièrement les grilles de ventilation avec un

aspirateur ou une brosse (voir la

Nettoyez l’extérieur avec un chiffon doux.

Appareils non encastrables

Nettoyez régulièrement le condenseur qui se trouve à

l’arrière de l’appareil avec un aspirateur ou une brosse (voir

Videz les compartiments réfrigérateur et congélateur.

Débranchez l’appareil.

Dégivrez le congélateur, nettoyer et séchez les deux

Laissez les portes ouvertes afin d’éviter la formation de

Vérifiez s’il n’est pas possible d’éliminer les

pannes sans aide (voir “Diagnostic rapide”).

Remettez l’appareil en marche pour vous assurer

que l’inconvénient a été éliminé.

Si tel n’est pas le cas, débranchez à nouveau

l’appareil et attendez une heure avant de répéter

Si le résultat est encore négatif, contactez le

le numéro de Service (numéro qui se trouve

après le mot SERVICE sur la plaque signalétique

placée à l’intérieur de l’appareil),

votre adresse complète,

votre numéro de téléphone avec l’indicatif.

Remarque : Le changement du sens de

l’ouverture des portes de l’appareil effectué par

le Service Après-vente n’est pas considéré

N’installez pas l’appareil près d’une source de

Placez-le dans un endroit sec et bien aéré.

Veillez à ne pas encombrer les parties supérieure

et inférieure du réfrigérateur pour permettre à

l’air de circuler librement.

Nettoyez l’intérieur (voir chapitre “Comment

nettoyer le compartiment réfrigérateur”).

Montez les accessoires fournis.

Branchement électrique

• Les branchements électriques doivent être

conformes aux normes locales en vigueur.

La tension et la puissance sont indiquées sur la

plaque signalétique située à côté des bacs à fruits

Pour les appareils non encastrables

Montez les entretoises (si elles sont présentes)

sur la partie arrière du condenseur situé à

l’arrière de l’appareil (voir figure).

Pour un fonctionnement optimal, laissez un

espace d’au moins 5 cm au-dessus de l’appareil et

positionnez les autres meubles à côté, à une

distance suffisante pour permettre la circulation

Mettez l’appareil parfaitement de nouveau en

réglant, si nécessaire, les pieds avant.

• La mise à la terre de l’appareil est

obligatoire aux termes de la loi. Le fabricant

décline toute responsabilité pour tous

dommages éventuels subis par des

personnes, des animaux ou des biens, par

suite de la non-observation des consignes

mentionnées ci-dessus.

Si la prise et la fiche ne sont pas du même type,

faites-les remplacer par un technicien qualifié.

N’utilisez pas d’adaptateurs, de rallonges ni de

Mise hors tension de l’appareil

Pour mettre l’appareil hors tension, débranchez

son câble d’alimentation ou actionnez

l’interrupteur bipolaire installé en amont de la
