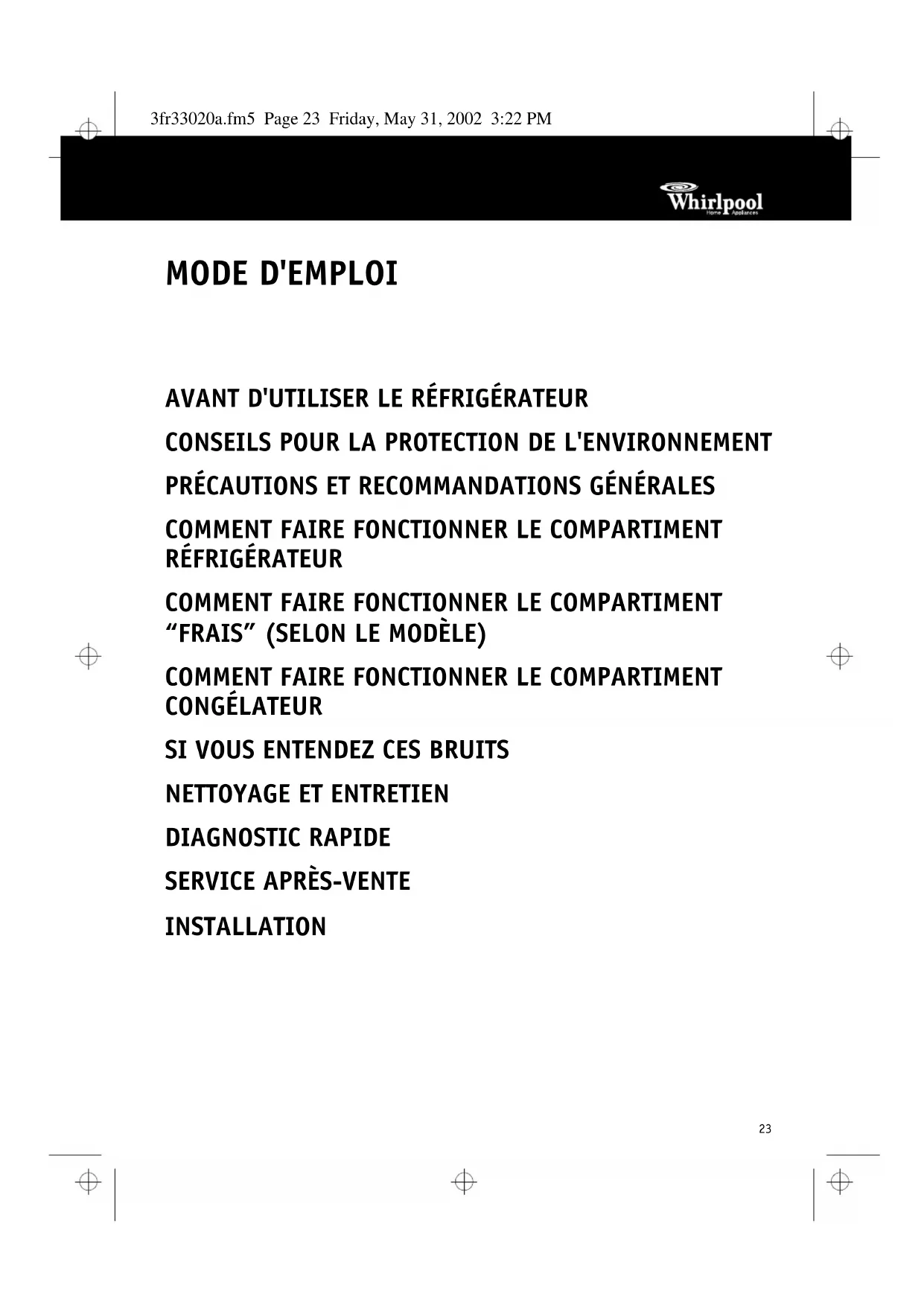

MODE D'EMPLOI ARC 7920 WHIRLPOOL

3fr33020a.fm5 Page 23 Friday, May 31, 2002 3:22 PM24

AVANT D'UTILISER LE RÉFRIGÉRATEUR L'appareil que vous venez d'acheter est un combiné

réfrigérateur et congélateur à froid ventilé (système no-

frost). Il est exclusivement réservé à un usage ménager.

Cet appareil possède un grand avantage : les

compartiments réfrigérateur et congélateur sont à

froid ventilé, ce qui signifie qu'il n'y a aucun dépôt de

glace ou de givre sur les parois des composants grâce

au procédé décrit ci-dessous. Le froid est produit par

un évaporateur et est transmis aux différents

compartiments par un ventilateur.

Après avoir circulé dans les compartiments

susmentionnés, l'air est à nouveau absorbé par

l'évaporateur qui en extrait l'humidité. De cette façon,

il est possible d'éviter la formation de givre sur les

parois des compartiments, comme cela se produit dans

les appareils traditionnels. Il

nécessaire de dégivrer l'appareil.

L'humidité absorbée par l'évaporateur est transformée

en eau, qui s'écoule automatiquement dans un bac

monté sur le compresseur. Ensuite, l'eau s'évapore. Le

système à froid ventilé garantit une meilleure

conservation des aliments et permet de maintenir leurs

caractéristiques d'origine intactes pendant un laps de

Pour utiliser au mieux votre appareil, nous vous

invitons à lire attentivement les instructions relatives

à son utilisation, dans lesquelles vous trouverez la

description de votre appareil et des conseils utiles sur

la conservation des aliments.

pour toute consultation ultérieure.

1. Après avoir déballé l'appareil, assurez-vous qu'il n'est

pas endommagé et que les portes ferment

parfaitement. Tout dommage éventuel devra être

signalé au revendeur dans un délai de 24 heures.

2.Nous conseillons d'attendre au moins deux heures

avant de mettre l'appareil en service, afin de

permettre au circuit de réfrigération d'être

parfaitement en mesure de fonctionner.

3. Assurez-vous que l'installation et le branchement

électrique ont été réalisés par un technicien qualifié,

suivant les instructions du fabriquant et

conformément aux normes locales en vigueur.

CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT

L'emballage est 100% recyclable et porte le symbole du

recyclage. Pour la mise au rebut, suivez les

réglementations locales en vigueur.

Les matériaux d'emballage (sachets en plastique,

éléments en polystyrène, etc.) doivent être tenus hors

de portée des enfants car ils constituent une source

potentielle de danger.

Cet appareil a été fabriqué avec des matériaux

recyclables. Pour la mise au rebut, respectez les normes

relatives à l'élimination des déchets en vigueur dans le

pays d'installation.

Avant la mise au rebut, rendez-le inutilisable en

sectionnant le câble d'alimentation électrique. Ne le

jetez pas dans la nature, mais remettez-le à un centre

de collecte spécialisé qui procédera à la récupération

des gaz réfrigérants.

Cet appareil ne contient pas de CFC (le circuit de

réfrigération contient du R134a) ou de HFC

(le circuit de réfrigération contient du R600a-

Isobutane). Pour plus de détails, voir la plaque

signalétique qui se trouve sur l'appareil.

3fr33020a.fm5 Page 24 Friday, May 31, 2002 3:22 PM25

compartiment réfrigérateur

pour la conservation d'aliments frais et le

compartiment congélateur que pour la

conservation d'aliments surgelés, la congélation

d'aliments frais et la production de glaçons.

Veillez à ne pas couvrir ou obturer les grilles de

ventilation du congélateur.

N'introduisez pas de récipients en verre

contenant des liquides dans le congélateur car

ils pourraient exploser.

Ne mangez pas les glaçons ou les glaces

immédiatement après les avoir sortis du

compartiment congélateur car ils pourraient

causer des brûlures dues au froid.

Pour éviter tout risque d'étouffement et

d'emprisonnement, interdisez aux enfants de

jouer ou de se cacher dans le réfrigérateur.

N'avalez pas le liquide (atoxique) contenu dans

les accumulateurs de froid (s'ils sont fournis).

 Débranchez toujours le cordon d'alimentation

ou coupez le courant avant d'intervenir sur

l'appareil pour son entretien ou nettoyage.

Le câble doit être remplacé exclusivement par un

Après l'installation, assurez-vous que le

réfrigérateur n'est pas posé sur le câble

STOCKAGE DES DENRÉES DANS LES RÉFRIGÉRATEURS ET RÈGLES D'HYGIÈNE ALIMENTAIRE La consommation croissante de plats préparés et

d'autres aliments fragiles, sensibles en particulier au

non-respect de la chaîne du froid 1), rend nécessaire

une meilleure maîtrise de la température de transport

et de stockage de ces produits.

À la maison, le bon usage du réfrigérateur et le

respect de règles dhygiène rigoureuses

contribueront de façon significative et efficace à

l'amélioration de la conservation des aliments.

MAÎTRISE DE LA TEMPÉRATURE

Stockez les aliments les plus sensibles dans la zone

la plus froide de l'appareil, conformément aux

indications figurant dans cette notice.

Attendez le complet refroidissement des

préparations avant de les stocker (exemple :

Limitez le nombre d'ouvertures de la porte et,

en tout état de cause, ne pas la laisser ouverte

trop longtemps pour éviter une remontée en

température du réfrigérateur.

Positionnez la commande de réglage du

thermostat de façon à obtenir une température

plus basse. Ce réglage doit se faire

progressivement afin de ne pas provoquer le

La mesure de la température d'une zone, clayette

par exemple, peut se faire au moyen d'un

thermomètre placé, dès le départ, dans un

récipient rempli d'eau (verre). Pour être fidèle et

représentative de ce qui se passe à l'intérieur de

l'appareil, la lecture de la température doit être

faite après quelques heures de stabilisation de

l'ensemble, par exemple le matin à la première

ouverture de la porte.

RESPECT DES RÈGLES D'HYGIÈNE ALIMENTAIRE

Retirez les emballages du commerce avant de

placer les aliments dans le réfrigérateur

(exemple : emballages des packs de yaourts).

Emballez systématiquement la nourriture pour

éviter que les denrées ne se contaminent

Disposez les aliments de telle sorte que l'air

puisse circuler librement tout autour.

Consultez la notice d'utilisation de l'appareil en

toutes circonstances et en particulier pour les

conseils d'entretien.

Nettoyez fréquemment l'intérieur du réfrigérateur

en utilisant un produit d'entretien doux, sans

effet oxydant sur les parties métalliques, puis

rincer avec de l'eau additionnée de jus de citron,

de vinaigre blanc ou avec tout produit

désinfectant adapté au réfrigérateur.

Se laver les mains avant de toucher les aliments,

et plusieurs fois pendant la préparation du repas

si celle-ci implique des manipulations successives

de produits différents, et après, bien sûr, au

moment de passer à table comme les règles

d'hygiène l'imposent.

Ne pas réutiliser des ustensiles ayant déjà servi

(par exemple cuillère en bois, planche à

découper sans les avoir bien nettoyés au

Chaîne du froid : maintien sans rupture de la

température requise d'un produit, depuis sa

préparation et son conditionnement jusqu'à

son utilisation par le consommateur.

Déclaration de conformité

Cet appareil est destiné à être mis en contact avec des

denrées alimentaires et est conforme au D.L. 108 du

25.01.1992 (Directive Européenne 89/109/CEE)

Pour les appareils avec Isobutane (R600a).

L'Isobutane est un gaz naturel sans danger pour

l'environnement mais il est inflammable. Il est

donc indispensable de vous assurer que les tuyaux

du circuit de réfrigération sont en parfait état.

3fr33020a.fm5 Page 25 Friday, May 31, 2002 3:22 PM26

COMMENT FAIRE FONCTIONNER LE COMPARTIMENT RÉFRIGÉRATEUR Le compartiment réfrigérateur permet de conserver les

aliments frais et les boissons.

Le dégivrage du compartiment réfrigérateur est entièrement

Le réfrigérateur peut fonctionner à une température ambiante

comprise entre +10°C et +38°C. Afin de garantir des

performances optimales, la température doit être comprise

entre +16°C et +32°C.

Mise en service de l'appareil

Branchez l'appareil.

L'appareil se met automatiquement en marche.

L'éclairage intérieur s'allume à l'ouverture de la porte.

Pour régler la température interne, consultez les indications

de la fiche en annexe.

Il n'est pas nécessaire de régler le thermostat car cela a déjà

été fait en usine pour garantir une température de

conservation des aliments frais adéquate, lorsque la

température ambiante varie entre +20°C et +25°C.

Après la mise en marche, 2 heures environ sont nécessaires

avant que la température de conservation adéquate soit

atteinte si le compartiment réfrigérateur est normalement

Pour arrêter l'appareil

Dans les versions ne possédant pas de compartiment FRAIS, le

permet de modifier la distribution de l'air dans la

partie inférieure du réfrigérateur.

Conservation des aliments dans le compartiment

Rangez les aliments comme indiqué sur la figure.

B. Poissons, viandes

C. Fruits et légumes

F. Produits laitiers, fromages

Afin de conserver au mieux les vitamines, la saveur, la

consistance et la fraîcheur des aliments à congeler, nous vous

conseillons de les emballer préalablement dans des feuilles

d'aluminium, un film plastique ou dans les récipients prévus à

cet effet et munis de couvercle. Ceci permettra en outre d'éviter

que les odeurs ne se mélangent.

Le nouveau système de distribution d'air froid ventilé

permet d'obtenir une température

pratiquement homogène. C'est pourquoi vous pouvez ranger les

aliments sur n'importe quel plateau. Nous vous recommandons

toutefois de suivre les indications de la

particulièrement à ne pas obstruer les ouvertures d'aération

, afin de garantir la libre circulation de l'air.

N'introduisez pas d'aliments encore chauds dans le

L'appareil est doté d'un compartiment FRAIS

Réglez la température en déplaçant le régulateur de l'air

Vers la position (+) pour obtenir une température plus froide.

Vers la position (-) pour obtenir une température moins

Pour retirer le compartiment FRAIS

Pour retirer les composants pendant une période prolongée

(à l'exception de l'opération de nettoyage habituelle)

Enlevez le séparateur isolant supérieur et le casier, comme

représenté dans la figure.

À partir de ce moment

, la température de la zone occupée

précédemment par le casier s'adaptera automatiquement à la

température programmée pour le compartiment réfrigérateur.

3fr33020a.fm5 Page 27 Friday, May 31, 2002 3:22 PM28

COMMENT FAIRE FONCTIONNER LE COMPARTIMENT CONGÉLATEUR Le compartiment congélateur portant le symbole permet

de congeler parfaitement des aliments frais et cuits, de produire

des glaçons et de conserver des aliments surgelés et congelés.

Comment démarrer le compartiment congélateur

Le compartiment congélateur se met automatiquement en

marche dès que vous branchez la fiche.

Il n'est pas nécessaire de régler le thermostat car cela a

déjà été fait en usine pour garantir une température de

conservation adéquate des aliments congelés dans le

compartiment congélateur, lorsque la température ambiante

varie entre +20°C et +25°C.

Après la mise en marche du compartiment congélateur, attendez

environ 3 heures avant que l'appareil n'atteigne la température

de conservation adéquate pour les aliments surgelés.

Pour régler la température interne, consultez les indications

de la fiche en annexe.

Comment congeler les aliments frais

Le compartiment congélateur permet de congeler les

La quantité d'aliments frais qu'il est possible de congeler en

24 heures, à une température ambiante de +25°C, est indiquée

sur la plaque signalétique.

24 heures avant de procéder à la congélation d'aliments frais,

positionnez le bouton

sur le symbole . En passant de

Max à , le bouton oppose une légère résistance et le

situé en face du symbole

Enveloppez de façon hermétique les aliments dans des feuilles

de papier d'aluminium ou une pellicule transparente, des

emballages plastiques imperméables, des récipients en

polyéthylène à couvercle adaptés à la congélation des aliments.

Rangez les aliments dans le compartiment en vous

conformant aux indications fournies par la fiche jointe, et

veillez à laisser suffisamment d'espace autour des paquets

afin de permettre à l'air de circuler librement.

Pour renforcer l'action de congélation, il est conseillé de

positionner la poignée

sur Max et de laisser la fonction

de congélation en marche pendant les 24 heures suivantes .

Une fois ce temps écoulé, remettez le bouton

position sélectionnée au départ.

En cas de coupure de courant, le compartiment congélateur

maintient la température de conservation pendant environ

Les modèles possédant un ou deux eutectiques pourront

maintenir cette température pendant environ 18 à 24 heures.

En cas de coupure de courant, n'ouvrez pas la porte du

compartiment congélateur.

3fr33020a.fm5 Page 28 Friday, May 31, 2002 3:22 PM29

SI VOUS ENTENDEZ CES BRUITS Attention :

Pour les périodes de conservation (en mois) des aliments

frais congelés, respectez les indications du tableau ci-contre.

Au moment de l'achat d'aliments surgelés, vérifiez que :

L'emballage ou le paquet sont intacts, car l'aliment peut se

détériorer. Si un paquet est gonflé ou s'il présente des taches

d'humidité, il n'a pas été conservé dans les conditions

optimales et peut avoir subi un début de décongélation.

Achetez les aliments congelés en dernier et utilisez des sacs

isothermes pour leur transport.

Dès que vous arrivez à la maison, mettez immédiatement les

aliments congelés dans le compartiment congélateur.

N'introduisez pas d'aliments chauds dans le congélateur.

Enveloppez les aliments dans des feuilles de papier

d'aluminium ou de polyéthylène, ou placez-les dans des

récipients prévus à cet effet.

Complétez les paquets préparés avec des étiquettes indiquant

la date de congélation et le contenu.

Ne recongelez pas les aliments partiellement décongelés,

mais consommez-les dans un délai de 24 heures.

Évitez ou réduisez au maximum les variations de

Respectez la date de péremption indiquée sur l'emballage.

Suivez toujours les instructions figurant sur l'emballage pour

Production de glaçons

Remplissez le bac à glaçons aux 3/4 d'eau, fermez le bac à

l'aide du couvercle fourni et posez-le sur le fond du

compartiment congélateur. Pour accélérer la formation des

glaçons, placez le bac sur le fond du casier inférieur (comme

le montre la figure) et non pas sur le plateau porte-

eutectiques (s'il est fourni).

Si le bac est collé au fond du compartiment, n'utilisez pas

d'objets pointus ou tranchants pour le décoller.

..votre appareil fonctionne

3fr33020a.fm5 Page 29 Friday, May 31, 2002 3:22 PM30

NETTOYAGE ET ENTRETIEN Avant toute opération de nettoyage, débranchez l'appareil.

Nettoyez l'intérieur du compartiment congélateur au moment

Nettoyez périodiquement le compartiment réfrigérateur avec

une éponge imbibée d'une solution d'eau tiède et/ou de

détergent neutre. Rincez et essuyez avec un chiffon doux.

N'utilisez pas de substances abrasives.

Nettoyez l'extérieur avec un chiffon doux imbibé d'eau.

N'utiliser ni produits abrasifs, ni éponges métalliques, ni

produits détachants (ex. dissolvant, trichloréthylène), ni

Le dégivrage des compartiments réfrigérateur et congélateur

est entièrement automatique (système no-frost).

 Nettoyez régulièrement le condenseur (radiateur), qui se

trouve à l'arrière de l'appareil, ainsi que la plinthe avec

un aspirateur ou une brosse.

En cas d'absence prolongée

Videz les compartiments réfrigérateur et congélateur

Débranchez l'appareil du secteur

Nettoyez et essuyez les compartiments réfrigérateur et

Laissez les portes ouvertes afin d'éviter la formation de

3fr33020a.fm5 Page 30 Friday, May 31, 2002 3:22 PM31

1. L'appareil ne fonctionne pas.

Y a-t-il une coupure de courant ?

La fiche est-elle correctement introduite dans

la prise de courant ?

L'interrupteur bipolaire est-il enclenché ?

Le fusible n'a-t-il pas grillé ?

Le câble d'alimentation est-il endommagé ?

Le thermostat est-il sur la position

2. La température à l'intérieur des

compartiments n'est pas assez froide.

Les portes ferment-elles correctement ?

L'appareil est-il installé près d'une source de

Le thermostat est-il sur la bonne position ?

La circulation de l'air à travers les grilles de

ventilation n'est-elle pas gênée ?

Le condenseur n'est-il pas encrassé ?

3. La température à l'intérieur du réfrigérateur

Le thermostat est-il sur la bonne position ?

4. L'appareil fait trop de bruit.

L'appareil est-il en contact avec d'autres

Les tuyaux à l'arrière se touchent-ils ou vibrent-

5. L'éclairage intérieur ne fonctionne pas.

Contrôlez d'abord le point 1, puis :

Débranchez l'appareil du secteur.

Retirez le capot de l'ampoule.

Contrôlez l'ampoule et remplacez-la,

si nécessaire, par une neuve. Ne dépassez pas

les 15 W de puissance.

Cet appareil est doté d'une ampoule

spéciale ; pour la remplacer, ne la dévissez pas

mais tirez-la vers l'intérieur de l'appareil.

 Si le bord avant du réfrigérateur est chaud, il

ne s'agit pas d'un défaut mais d'un moyen de

prévention contre la formation de

SERVICE APRÈS-VENTE Avant de contacter le Service Après-vente :

Vérifiez s'il n'est pas possible d'éliminer les

pannes sans aide (voir Diagnostic rapide).

Remettez l'appareil en marche pour vous assurer

que l'inconvénient a été éliminé. Si le problème

persiste, débranchez à nouveau l'appareil et

répétez l'opération une heure plus tard.

Si le résultat est encore négatif, contactez le

le numéro de Service (numéro qui se trouve après

le mot SERVICE, sur la plaque signalétique placée

à l'intérieur de l'appareil),

votre adresse complète,

votre numéro de téléphone avec l'indicatif.

Le changement du sens de l'ouverture des portes

de l'appareil effectué par le Service Après-vente

n'est pas considéré comme une intervention

N'installez pas l'appareil près d'une source de chaleur.

Placez l'appareil dans un endroit sec et bien aéré.

Assurez-vous que l'appareil est de niveau. Réglez les pieds

avant si nécessaire.

Laissez un espace d'au moins 5 cm au-dessus de l'appareil.

Certains modèles sont équipés de parois latérales saillantes

qui permettent de les placer directement en contact avec le

mur. Si tel n'est pas le cas, montez les entretoises (si elles

sont fournies) sur la partie supérieure du condenseur, qui se

trouve à l'arrière de l'appareil. Pour les modèles sans parois

latérales, prévoyez une distance d'au moins 4,5 cm entre

l'appareil et le mur.

Nettoyez l'intérieur de l'appareil (consultez le chapitre

Nettoyage et entretien).

Montez les accessoires fournis.

Branchement électrique

Les branchements électriques doivent être conformes aux

normes locales en vigueur.

Contrôlez que le voltage indiqué sur la plaquette signalétique

correspond à la tension de l'habitation.

 La mise à la terre de l'appareil est obligatoire aux termes

de la loi. Le fabricant décline toute responsabilité pour

tout dommage éventuel subi par des personnes ou des

biens, résultant de la non-observation de la consigne

mentionnée ci-dessus.

Si la prise et la fiche ne sont pas du même type, faites-les

remplacer par un technicien qualifié.

N'utilisez pas d'adaptateurs, de prises multiples ni de
