MODE D'EMPLOI ARC3530 WHIRLPOOL

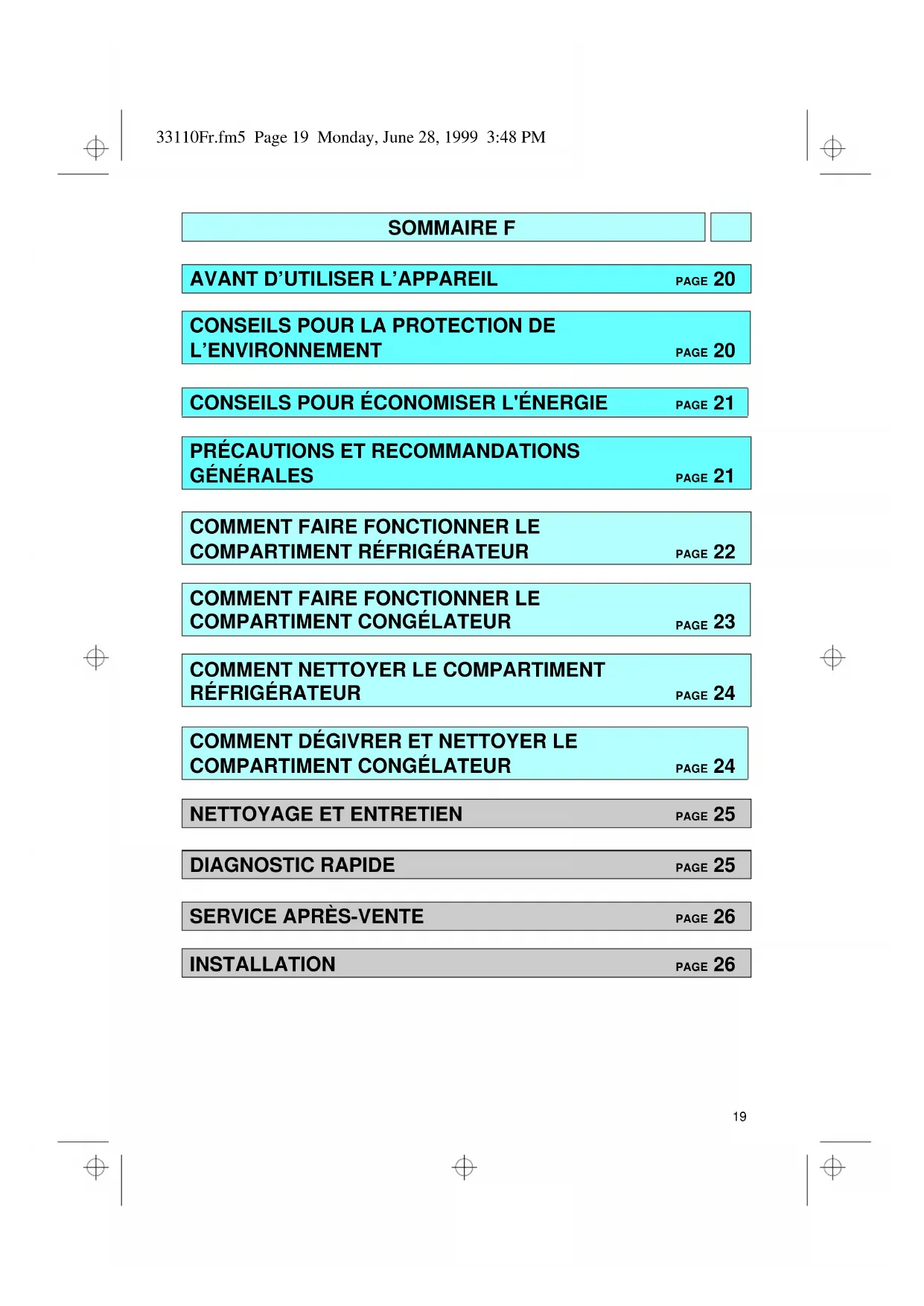

33110Fr.fm5 Page 19 Monday, June 28, 1999 3:48 PM20

L'appareil que vous venez d'acheter est

exclusivement réservé à un usage ménager.

Le compartiment congélateur permet

une congélation parfaite des aliments frais et

cuits, la production de glaçons et la conservation

des aliments surgelés et congelés; le dégivrage

Le compartiment réfrigérateur à dégivrage

automatique permet de conserver les aliments

frais et les boissons.

Pour utiliser au mieux votre appareil, nous

vous invitons à lire attentivement les

instructions relatives à son utilisation dans

lesquelles vous trouverez la description de

votre appareil et des conseils utiles sur la

conservation des aliments.

Conservez ce livret pour toute consultation

1. Après avoir déballé l'appareil, assurez-vous

que la porte ferme parfaitement.

Tous les dommages éventuels doivent être

signalés au Revendeur dans un délai de 24

2. Nous vous conseillons d'attendre au

moins deux heures avant de mettre

l'appareil en service afin que le circuit

réfrigérant soit efficace.

3. Assurez-vous que l'installation et le

branchement électrique ont été réalisés par

un technicien qualifié, suivant les instructions

du fabricant et conformément aux normes

Les matériaux d'emballage sont recyclables à

100% et portent le symbole du recyclage.

Pour la mise au rebut, suivez les

réglementations locales en vigueur.

Les matériaux d'emballage (sachets en

plastique, éléments en polystyrène, etc...)

doivent être tenus hors de portée des enfants car

ils constituent une source potentielle de danger.

Cet appareil a été fabriqué avec des matériaux

recyclables. Pour la mise au rebut, respectez les

normes relatives à l'élimination des déchets en

vigueur dans le pays d'installation.

Rendez-le inutilisable en sectionnant le câble

électrique avant la mise au rebut. Ne le jetez pas

dans la nature, mais remettez-le à un centre de

collecte spécialisé qui procédera à la

récupération des gaz réfrigérants.

Cet appareil est sans CFC (le circuit de

réfrigération contient du R134a) ou sans HFC

(le circuit de réfrigération contient du R600a -

Isobutane). Pour plus de détails, voir la plaque

signalétique placée sur l'appareil.

AVANT D’UTILISER L’APPAREIL CONSEILS POUR LA PROTECTION DE L’ENVIRONNEMENT

33110Fr.fm5 Page 20 Monday, June 28, 1999 3:48 PM21

• Sélectionnez la bonne température à l’aide

du thermostat en suivant les indications de la

fiche produit jointe.

• Évitez d'installer l'appareil dans des endroits

directement exposés aux rayons du soleil ou

à proximité de sources de chaleur, ce qui

entraînerait une augmentation de la

consommation d'énergie.

• Pour les appareils encastrés, ne bouchez

pas les grilles d'aération (voir chapitre

“Nettoyage et entretien”).

• Pour les appareils à installation libre, retirez

la poussière sur le condenseur qui se trouve

à l'arrière de l’appareil au moins une fois par

an (voir chapitre “Nettoyage et entretien”).

• N'introduisez pas d'aliments chauds à

l'intérieur de l'appareil.

• Ouvrez le moins possible les portes des

compartiments réfrigérateur et congélateur.

• Dégivrez l’appareil au moins deux fois

• N'utilisez le compartiment réfrigérateur que

pour la conservation d'aliments frais et le

compartiment congélateur que pour la

conservation d'aliments surgelés, la congélation

d'aliments frais et la production de glaçons.

• Veillez à ne pas couvrir ou obturer les grilles

de ventilation de l'appareil.

• N'introduisez pas de récipients en verre

contenant des liquides dans le congélateur

car ils pourraient exploser.

• Ne mangez pas les glaçons ou les glaces

immédiatement après les avoir sortis du

compartiment congélateur car ils pourraient

causer des brûlures dûes au froid.

• Pour éviter tout risque d'étouffement et

d'emprisonnement, interdisez aux enfants de

jouer ou de se cacher dans l'appareil.

• Débranchez toujours le cordon d'alimentation ou

coupez le courant avant d'intervenir sur

l'appareil pour son entretien ou nettoyage.

• Le cordon d'alimentation doit être remplacé

exclusivement par un technicien agréé.

STOCKAGE DES DENRÉES DANS LES RÉFRIGÉRATEURS ET RÈGLES D'HYGIÈNE ALIMENTAIRE La consommation croissante de plats préparés et

d'autres aliments fragiles, sensibles en particulier au

non-respect de la chaîne du froid

une meilleure maîtrise de la température de

transport et de stockage de ces produits.

À la maison, le bon usage du réfrigérateur

et le respect de règles d’hygiène rigoureuses

contribueront de façon significative et efficace à

l'amélioration de la conservation des aliments

MAÎTRISE DE LA TEMPÉRATURE

• Stocker les aliments les plus sensibles dans la

zone la plus froide de l'appareil, conformément

aux indications figurant dans cette notice.

• Attendre le complet refroidissement des

préparations avant de les stocker

• Limiter le nombre d'ouvertures de la porte.

• Positionner la commande de réglage du

thermostat de façon à obtenir une

température plus basse. Ce réglage doit se

faire progressivement afin de ne pas

provoquer le gel des denrées.

• La mesure de la température d'une zone,

clayette par exemple, peut se faire au moyen

d'un thermomètre placé, dès le départ, dans un

récipient rempli d'eau (verre). Pour être fidèle et

représentative de ce qui se passe à l'intérieur

de l'appareil, la lecture de la température doit

être faite après quelques heures de

stabilisation de l'ensemble, par exemple le

matin à la première ouverture de la porte.

RESPECT DES RÈGLES D'HYGIÈNE ALIMENTAIRE

• Retirer les emballages du commerce avant de

placer les aliments dans le réfrigérateur

(exemple : emballages des packs de yaourts).

• Emballer systématiquement la nourriture

pour éviter que les denrées ne se

contaminent mutuellement.

• Disposer les aliments de telle sorte que l'air

puisse circuler librement tout autour.

• Consulter la notice d'utilisation de l'appareil

en toutes circonstances et en particulier

pour les conseils d'entretien.

• Nettoyer fréquemment l'intérieur du

réfrigérateur en utilisant un produit

d’entretien sans effet oxydant sur les

parties métalliques.

Chaîne du froid : maintien sans rupture de

la température requise d'un produit, depuis

sa préparation et son conditionnement

jusqu'à son utilisation par le consommateur.

Déclaration de conformité

• Cet appareil est destiné à être mis en

contact avec des denrées alimentaires et

est conforme à la Directive Européenne

Pour les appareils avec Isobutane (R600a)

L’Isobutane est un gaz naturel qui est sans

danger pour l'environnement, mais est

inflammable. Il est donc indispensable de

s'assurer que les tuyaux du circuit de

réfrigération sont en parfait état.

CONSEILS POUR ÉCONOMISER L'ÉNERGIE PRÉCAUTIONS ET RECOMMANDATIONS GÉNÉRALES

33110Fr.fm5 Page 21 Monday, June 28, 1999 3:48 PM22

Mise en service de l'appareil

Branchez l'appareil.

Le thermostat, situé dans le compartiment

réfrigérateur, permet de régler la température

dans le compartiment réfrigérateur; le

compartiment congélateur ne nécessite aucun

Réglage de la température

Pour que l'appareil fonctionne correctement

et conserve donc mieux les aliments, il est

conseillé de régler le thermostat en suivant

les indications contenues dans la fiche jointe.

Pour régler la température à l'intérieur du

compartiment réfrigérateur, amenez le

bouton du thermostat :

Thermostat sur z : l'appareil et l'éclairage sont à

Le dégivrage du réfrigérateur est entièrement

La température ambiante, la fréquence

d'ouverture de la porte et la position de l'appareil

peuvent influencer la température intérieure du

réfrigérateur. Le thermostat doit donc être réglé

en fonction de ces facteurs.

Conservation des aliments dans le

compartiment réfrigérateur

Ranger les aliments comme le montre la figure.

L'espace entre les clayettes et la paroi arrière

du réfrigérateur permet à l'air de circuler

Ne disposez pas les aliments en contact

direct avec la paroi arrière du compartiment

Ne placez pas d'aliments encore chauds

dans les compartiments.

Conservez les liquides dans des récipients

La conservation de légumes à haute teneur

en eau peut provoquer la formation de

condensation sur la plaque en verre dans le

bac à fruits et légumes : la buée ne nuit en

rien au fonctionnement de l'appareil.

COMMENT FAIRE FONCTIONNER LE COMPARTIMENT RÉFRIGÉRATEUR

33110Fr.fm5 Page 22 Monday, June 28, 1999 3:48 PM23

Le compartiment congélateur est à

Vous pouvez y conserver des aliments

surgelés pour la période indiquée sur

l'emballage. Vous pouvez également

congeler les aliments frais en les plaçant sur

la grille, au niveau le plus haut, en mettant les

aliments déjà surgelés dans la zone inférieure

du compartiment de sorte qu'ils n'entrent pas

en contact avec les produits à congeler.

La quantité d'aliments frais qu'il est possible

de congeler en 24 heures figure sur la plaque

signalétique (située à côté du bac à fruits et

Le compartiment congélateur maintient la

température appropriée pour la conservation des

aliments, même en cas de coupure de courant.

Nous conseillons toutefois, durant cette période,

d'éviter d'ouvrir la porte du compartiment.

Congélation des aliments frais

• Pour améliorer le procéssus de congélation,

24 heures avant de procéder à la congélation

d'aliments frais, appuyez sur la touche de

congélation rapide (là où cette touche est

• Enveloppez hermétiquement les aliments

frais à congeler dans :

une feuille de papier aluminium, une pellicule

transparente, un sachet plastique imperméable,

un récipient en polyéthylène avec couvercle, un

récipient adapté à la congélation des aliments.

• Rangez les aliments à congeler dans le

supérieur en laissant suffisamment d'espace

autour des paquets pour permettre à l'air de

circuler librement. Pour augmenter la

capacité de chargement du compartiment,

enlevez la grille inférieure (si elle est fournie).

• Lors de l'introduction des aliments à

congeler, tournez le bouton du thermostat

d'une demi-position vers des valeurs

inférieures (exemple : de 3 à 2,5).

• La congélation est terminée après 24 heures;

remettez le bouton du thermostat sur la

position sur laquelle il se trouvait avant la

congélation (exemple : de 2,5 à 3).

• La quantité d'aliments frais qu'il est possible

de congeler en 24 heures est indiquée en kg

sur la plaquette signalétique et se réfère à

une température ambiante de +25°C Important :

Pour les périodes de conservation (en mois)

des aliments frais congelés, respectez les

indications du tableau ci-contre.

Au moment de l'achat d'aliments surgelés,

• l’emballage ou le paquet sont intacts, car

l'aliment peut se détériorer. Si un paquet est

gonflé ou s'il présente des taches d'humidité,

il n'a pas été conservé dans les conditions

optimales et il peut avoir subi un début de

• Achetez les aliments surgelés en dernier et

utilisez des sacs isothermes pour leur transport.

• Dès l'arrivée à la maison, mettez

immédiatement les aliments surgelés dans le

compartiment congélateur.

• Ne recongelez pas les aliments partiellement

décongelés, mais consommez-les dans un

• Évitez ou réduisez au minimum les variations

de température. Respectez la date de

péremption indiquée sur l'emballage.

• Suivez toujours les instructions figurant sur

l’emballage pour la conservation des

Production de glaçons

• Remplissez le bac à glaçons aux 2/3 et

placez-le dans le compartiment congélateur

• Si le bac s'est collé sur le fond, n'utilisez pas

d'objets pointus ou tranchants pour le décoller.

• Pour sortir plus facilement les glaçons du

bac, pliez légèrement ce dernier.

COMMENT FAIRE FONCTIONNER LE COMPARTIMENT CONGÉLATEUR MOIS ALIMENTS

33110Fr.fm5 Page 23 Monday, June 28, 1999 3:48 PM24

Le dégivrage du réfrigérateur est entièrement

• La présence de petites gouttes d'eau sur la

paroi arrière, à l'intérieur du réfrigérateur,

indique qu'un dégivrage automatique est en

• L’eau de dégivrage est amenée

automatiquement à travers un orifice

d'évacuation puis recueillie dans un récipient

• Nettoyez régulièrement l'orifice d'évacuation

de l'eau de dégivrage en utilisant l'outil fourni

avec l'appareil, pour garantir une évacuation

• Voir également le chapitre “Nettoyage et

Nous conseillons de dégivrer le

compartiment congélateur au moins 2 fois

par an où dès qu'il y a trop de givre à

La formation de givre est un phénomène

normal. La quantité et la rapidité de formation

du givre varient en fonction des conditions

ambiantes et de la fréquence d'ouverture de

la porte. L’accumulation de givre dans le haut

du compartiment est normale et n'a aucune

influence sur le fonctionnement de l'appareil.

Il est conseillé de dégivrer quand les

réserves sont peu abondantes.

• Ouvrez la porte et retirez tous les aliments.

Enveloppez-les, bien serrés les uns contre

les autres, dans du papier journal et placez-

les dans un endroit très frais ou dans un sac

• Débranchez l'appareil.

• Laissez la porte du congélateur ouverte pour

faire fondre le givre.

• Éliminez l'eau de dégivrage qui se dépose

sur le fond du compartiment.

• Nettoyez l'intérieur avec une éponge imbibée

d'eau tiède et/ou de détergent neutre.

N'utilisez aucun produit abrasif.

Remarque : pour éviter tout dommage

irréparable, n'utilisez aucun objet métallique

pointu ou tranchant pour racler la glace et ne

chauffez pas artificiellement l'intérieur du

• Rincez et séchez soigneusement.

• Rangez les aliments dans le congélateur.

• Rebranchez l'appareil.

• Remettez l'appareil en marche.

COMMENT NETTOYER LE COMPARTIMENT RÉFRIGÉRATEUR COMMENT DÉGIVRER ET NETTOYER LE COMPARTIMENT CONGÉLATEUR

33110Fr.fm5 Page 24 Monday, June 28, 1999 3:48 PM25

Débranchez toujours le cordon

d'alimentation ou coupez le courant avant

d'intervenir sur l'appareil pour son entretien

• Pour nettoyer l’appareil, prenez une éponge

imbibée d'eau tiède et/ou de détergent

neutre. N'utilisez aucun produit abrasif.

• Rincez et essuyez avec un chiffon doux.

• Nettoyez l'extérieur avec un chiffon souple

imbibé d'eau. N'utilisez ni produits abrasifs,

ni éponges métalliques, ni détachants

(ex : dissolvant, trichloréthylène), ni vinaigre.

• Nettoyez régulièrement les grilles de

ventilation en utilisant un aspirateur ou

Appareils à installation libre

• Nettoyez régulièrement le condenseur qui se

trouve à l'arrière de l'appareil à l'aide d'un

aspirateur ou d'une brosse (B).

En cas d'absence prolongée

1. Videz les compartiments réfrigérateur et

2. Débranchez l'appareil.

3. Dégivrez et nettoyez l'intérieur de l'appareil.

4. Pour éviter la formation de moisissures, de

mauvaises odeurs ou d’oxydation, laissez la

porte du réfrigérateur ouverte lorsque celui-ci

n'est pas en service.

1. L’appareil ne fonctionne pas.

• Y a-t-il une coupure de courant ?

• La prise est-elle bien branchée sur le

• L'interrupteur bipolaire général est-il

• Le fusible n'a-t-il pas grillé ?

• Le cordon d'alimentation est-il coupé ?

• Le thermostat est-il sur la position z

2. La température à l'intérieur des

compartiments n'est pas assez froide.

• La porte est-elle bien fermée ?

• Les aliments gênent-ils la fermeture de la

• L'appareil n'est-il pas trop près d'une

• Le thermostat est-il sur la bonne position ?

• La circulation de l’air à travers les

ouvertures de ventilation est-elle gênée ?

3. La température à l'intérieur du

compartiment réfrigérateur est trop

• Le thermostat est-il sur la bonne position ?

4. L’appareil fait trop de bruit.

• L’appareil a-t-il été installé correctement ?

• Les tuyaux à l'arrière se touchent-ils ou

5. Il y a de l'eau sur le fond du compartiment

• La goulotte d'évacuation de l'eau de

dégivrage est-elle bouchée ?

6. Formation de glace sur la partie arrière du

• Y a-t-il des aliments en contact direct avec

7. Il y a trop de givre dans le compartiment

• La porte a-t-elle été fermée correctement ?

• Des aliments empêchent-ils la fermeture de

Les situations suivantes sont tout à fait

• le bord avant du réfrigérateur peut parfois

être chaud (ceci évite la formation de

condensation à l'extérieur).

• Les bruits de gargouillement et de détente

indiquent que le fluide réfrigérant circule.

NETTOYAGE ET ENTRETIEN A B DIAGNOSTIC RAPIDE

33110Fr.fm5 Page 25 Monday, June 28, 1999 3:48 PM26

Avant de contacter le Service Après-Vente :

1. Vérifiez s'il n'est pas possible d'éliminer les

pannes sans aide (voir “Diagnostic Rapide”).

2. Remettez l'appareil en marche pour vous

assurer que l'inconvénient a été éliminé.

Si l'inconvénient persiste, débranchez

l'appareil et répétez l'opération une heure

3. Si le résultat est encore négatif, contactez le

• le numéro de Service (il s'agit du numéro

qui se trouve après le mot SERVICE, sur la

plaque signalétique à l'intérieur de

• votre adresse complète,

• votre numéro de téléphone avec l'indicatif.

Le changement du sens de l'ouverture de la

porte de l'appareil effectué par le Service

Après-Vente n'est pas considéré comme une

intervention sous garantie.

• Installez l’appareil loin de sources de

chaleur. Les appareils situés dans un endroit

chaud, exposés aux rayons directs du soleil

ou près d'une source de chaleur (radiateur,

cuisinière), consomment plus d’énergie (ce

qui doit être évité).

• Ne bouchez pas l'espace prévu pour

l'aération supérieure et inférieur.

• Nettoyez l'intérieur (voir le chapitre

“Nettoyage et Entretien”).

Branchement électrique

• Les branchements électriques doivent

être conformes aux normes en vigueur

dans le pays d'installation.

• Les données relatives à la tension et à la

puissance absorbées figurent sur la plaque

signalétique qui se trouve à côté des bacs à

Pour les appareils à installation libre

(appareils qui ne doivent pas être encastrés)

• Respectez les distances minimales

• 30 cm des cuisinières à charbon ou à

• 3 cm des cuisinières électriques et/ou à gaz.

• Pour un fonctionnement optimal, laissez un

espace d'au moins 5 cm au-dessus de

l'appareil et une distance suffisante tout

autour pour permettre une circulation

• Montez les entretoises (si elles sont fournies)

à l'arrière de l'appareil (voir figure).

• Placez l'appareil dans un endroit sec et bien

aéré. Mettez-le à niveau en réglant les pieds

• Montez les accessoires fournis.

• La mise à la terre de l'appareil est

obligatoire aux termes de la loi.

Le fabricant décline toute responsabilité

pour tous dommages éventuels subis par

des personnes, des animaux ou des

biens, par suite de la non-observation des

normes mentionnées ci-dessus.

• Si la prise et la fiche ne sont pas du même

type, faites-les remplacer par un technicien

• N'utilisez pas d'adaptateurs, de rallonges ou

de prises multiples.

Mise hors tension de l'appareil

Pour mettre l'appareil hors tension, débranchez

son cordon d'alimentation ou actionnez

l'interrupteur bipolaire installé en amont de la
