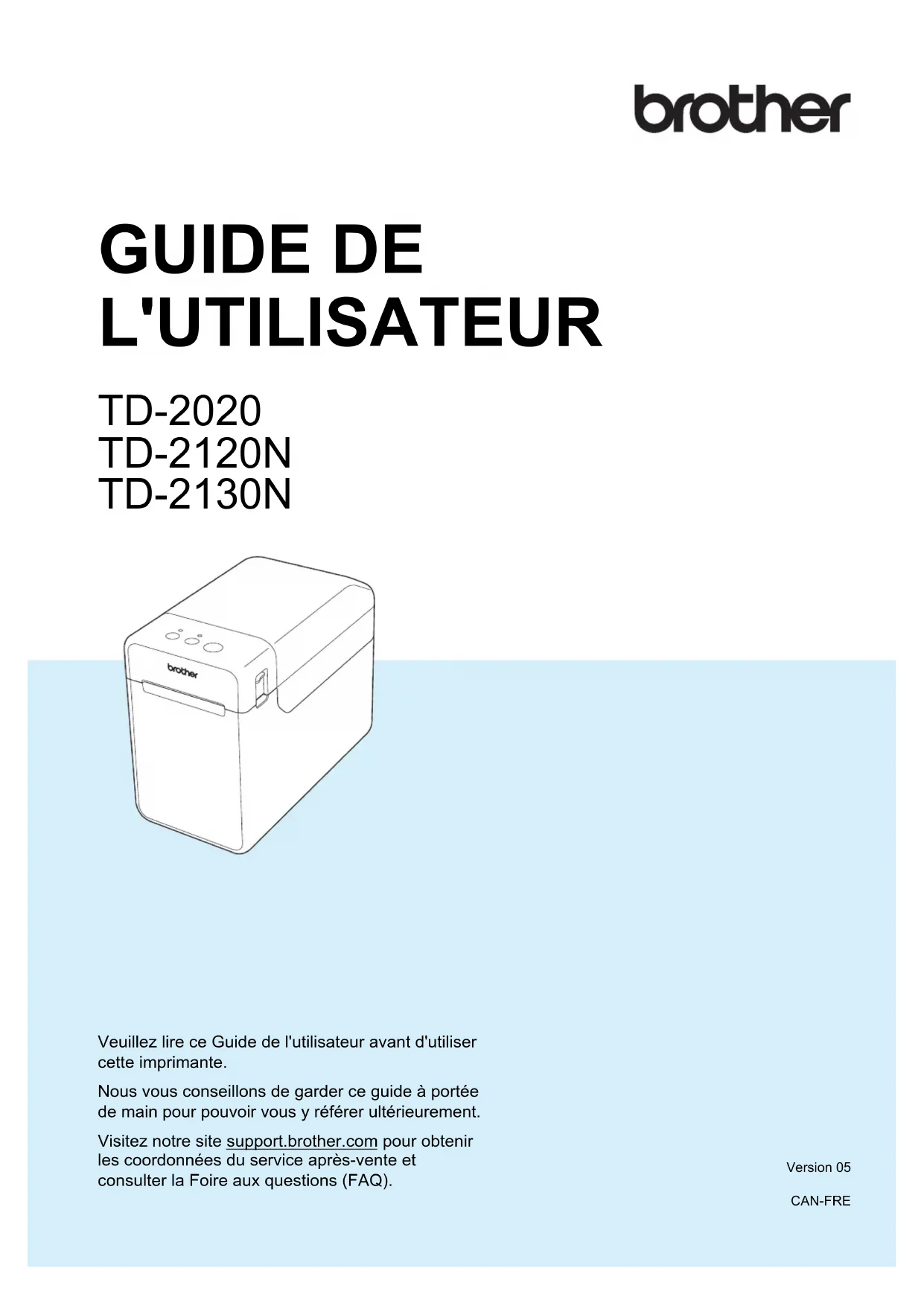

MODE D'EMPLOI TD2020 BROTHER

TD-2120N TD-2130N Veuillez lire ce Guide de l'utilisateur avant d'utiliser

Nous vous conseillons de garder ce guide à portée

de main pour pouvoir vous y référer ultérieurement.

Visitez notre site support.brother.com

les coordonnées du service après-vente et

Nous vous remercions d'avoir acheté l'imprimante Brother TD-2020/2120N/2130N. La

TD-2020/2120N/2130N (dénommée ci-après « l'imprimante ») est une imprimante thermique de

bureau. Veuillez lire le Guide de l'utilisateur, le Guide de sécurité du produit, le Guide de référence

rapide, le Guide utilisateur - Logiciel et le Guide utilisateur - Réseau (TD-2120N/2130N

uniquement) avant d'utiliser l'imprimante. Nous vous conseillons de garder ces documents à

portée de main pour pouvoir vous y référer ultérieurement.

Le CD contient les documents suivants :

 Guide de l'utilisateur

 Guide utilisateur - Logiciel

 Guide utilisateur - Réseau (TD-2120N/2130N uniquement)

Symboles utilisés dans ce document

Les symboles utilisés tout au long de ce document sont les suivants :

ATTENTION Ce symbole signale des instructions à respecter. Les ignorer ou les appliquer incorrectement

peut provoquer des blessures physiques ou entraîner des dommages au niveau de l'appareil.

REMARQUE Ce symbole signale des remarques qui peuvent vous aider à mieux comprendre l’appareil et

à l’utiliser de manière plus efficace.

À propos de ce document

Ce document (PDF) est inclus sur le CD-ROM fourni.

REMARQUE Si vous utilisez Adobe

pour afficher ce document sur un ordinateur, le curseur

devient lorsqu'il est placé sur un lien. Cliquez sur le lien pour ouvrir la page correspondante.

Pour plus d'informations sur l'utilisation de Adobe

, reportez-vous au fichier d'aide

Ce symbole signale des informations ou des instructions à respecter.

Les ignorer peut entraîner des dommages au niveau de l'appareil ou un

fonctionnement incorrect.ii

Description générale1

Raccordement à une prise de courant c.a3

Installation du pilote d'imprimante et des logiciels4

Écran d'installation 5

Connexion par câble USB 5

Connexion réseau câblé (TD-2120N/2130N uniquement) 7

Enregistrement des informations de format de papier sur l'imprimante 10

Désinstallation du pilote d'imprimante 11

Panneau de commande13

Fonction des boutons 14

Insertion du rouleau RD16

Vérification de la position du capteur18

Coupe du rouleau de papier20

Impression des paramètres de configuration de l'imprimante 21

Raccordement de l'ordinateur et de l'imprimante 23

Connexion par câble USB 23

Connexion réseau câblé (TD-2120N/2130N uniquement) 23

Solutions d'impression24

Éclaircir ou assombrir les impressions 25

Options du pilote d'imprimante 26

3 Outil de paramétrage d'imprimante 27

À propos de l'Outil de paramétrage d'imprimante27

Avant d'utiliser l'Outil de paramétrage d'imprimante27

Utilisation de l'Outil de paramétrage d'imprimante 28

Paramètres de communication (TD-2120N/2130N uniquement)29

Boîte de dialogue Paramètres29

Onglets Réseau câblé/Réseau sans fil33

Application des modifications de paramètres à plusieurs imprimantes35

Paramètres de l'appareil36

Onglets de paramètres38

Paramètres de P-touch Template45

Boîte de dialogue Paramètres de P-touch Template46

Configuration du format de papier 48

Boîte de dialogue Configuration du format de papier48

Distribution des formats de papier51iii

4 Autres fonctions 53

Fonctions de stockage de masse 53

Stockage de masse 53

Utilisation de la fonctionnalité de stockage de masse 53

Gestion basée sur le Web (navigateur Web) (TD-2120N/2130N uniquement) ....54

Kit de développement logiciel55

5 Entretien de l'imprimante 56

Entretien de la tête d'impression56

Entretien du rouleau d'entraînement 57

Entretien de la sortie du papier57

Entretien de la fonction de décollage d'étiquettes (option)

(TD-2120N/2130N uniquement) 58

Présentation générale61

Messages d'erreur de l'écran tactile (en option)

(TD-2120N/2130N uniquement) 71

8 Informations techniques 74

Caractéristiques du produit74

9 Utilisation de l'adaptateur série RJ25 à DB9M

(en option : PA-SCA-001) 77

Raccordement de l'ordinateur et de l'imprimante avec adaptateur

Caractéristiques du produit78

10 Utilisation de l'écran tactile (en option : PA-TDU-001)

(TD-2120N/2130N uniquement) 79

Description générale79

Informations sur le remplacement du panneau tactile81

Impression à l'aide de l'écran tactile83

Réglages d'affichage de l'écran tactile 84

Définition des réglages depuis l'écran tactile84

Création d'une mise en page d'étiquette 89

Création d'un modèle89iv

Liaison d'une base de données à un modèle 91

Transfert de la mise en page de l'étiquette sur l'imprimante 93

Sélection du panneau tactile 95

Sélection des données affectées aux touches sur le panneau

de commande monotouches 95

Création d'un panneau de commande monotouches96

Impression d'étiquette97

Impression à l'aide du panneau de commande de base 97

Impression à l'aide du panneau de commande monotouches 99

Impression d'une date/heure différente de l'horloge interne

Impression d'un lecteur de code-barres 101

Mises en page d'étiquettes sur l'imprimante

(vérification, suppression et journal)102

Remplacement de la pile pour l'heure et la date 103

Questions fréquemment posées104

Caractéristiques du produit105

11 Utilisation de la connexion sans fil (en option : PA-WI-001)

(TD-2120N/2130N uniquement) 106

Installation du pilote d'imprimante et des logiciels106

Avant d'établir une connexion réseau sans fil 106

Choix de votre méthode d'installation sans fil108

Configuration à l'aide du CD-ROM d'installation et d'un

câble USB temporaire 108

Configuration par pression sur un bouton à l'aide de WPS113

Connexion de l'ordinateur et de l'imprimante par réseau sans fil 116

Caractéristiques du produit117

12 Utilisation de la connexion Bluetooth (en option : PA-BI-001)

(TD-2120N/2130N uniquement) 118

Connexion de l'ordinateur et de l'imprimante par Bluetooth 118

Utilisation de Bluetooth pour communiquer lors de l'impression 119

Caractéristiques du produit119

13 Utilisation de la fonction de décollage d'étiquettes

(en option : PA-LP-001) (TD-2120N/2130N uniquement) 120

Insertion du rouleau RD120

Paramètres du pilote d'imprimante123

Après l'impression 124

Caractéristiques du produit124v

14 Utilisation de la batterie Li-ion rechargeable/batterie externe

(en option : PA-BT-4000LI/PA-BB-001)

(TD-2120N/2130N uniquement) 125

Installation de la batterie Li-ion rechargeable125

Recharge de la batterie Li-ion rechargeable126

Conseils sur l'utilisation de la batterie Li-ion rechargeable128

Niveau de charge de la batterie rechargeable129

Voyant de batterie130

Caractéristiques du produit1301

Description générale 1 Avant 1

1 Voyant POWER (marche-arrêt)2 Bouton marche-arrêt3 Sortie du papier4 Couvercle supérieur du logement du rouleau RD5 Voyant STATUS (État)6 Bouton d'alimentation du papier7 Bouton d'impression8 Bouton de déverrouillage du capot9 Barre de coupeÀ l'achat de l'imprimante,un couvercle est installé sur la barre de coupe. REMARQUE • Avant d'utiliser l'imprimante, ôtez le couvercle situé sur la barre de coupe.

• Ne mettez pas le couvercle retiré au rebut.Afin d'éviter les blessures lorsque l'imprimante n'est pas utilisée, fixez le couvercle sur la barre de coupe.

ATTENTION La barre de coupe est tranchante. Ne touchez pas la barre de coupe, sinon vous risquez de vous blesser.

10 Tête d'impression11 Capteur transmission/espace12 Guide-papier13 Guide d'extrémité du papier14 Bouton de réglage du guide-papier15 Rouleau d'entraînement16 Capteur réflexion/marque noire Mise en route 1

1 Fente d'introduction du support externe

3 Connecteur d'alimentation

6 Port réseau Ethernet

 Fonction de décollage d'étiquettes (PA-

 Batterie externe (PA-BB-001)

 Adaptateur Serie RJ25 à DB9M

 Batterie lithium-ion rechargeable

 Chargeur de batteries multiples (PA-4BC-

Cette imprimante fonctionne soit sur

adaptateur c.a. (fourni), soit sur batterie Li-ion

rechargeable (en option, TD-2120N/2130N

uniquement). Utilisez l'alimentation adaptée

à l'usage prévu pour l'imprimante.

L'adaptateur c.a. alimente directement

l'imprimante, il est donc adapté à l'impression

Lorsque la batterie Li-ion rechargeable est

installée, vous pouvez utiliser cette

imprimante dans des lieux non équipés

Pour plus d'informations sur l'utilisation de la

batterie Li-ion rechargeable, voir Utilisation

de la batterie Li-ion rechargeable/batterie

externe (en option : PA-BT-4000LI/PA-BB-

001) (TD-2120N/2130N uniquement)

Raccordement à une prise de

Raccordez l'adaptateur c.a. à l'imprimante,

puis branchez le cordon d'alimentation c.a.

sur une prise de courant c.a. afin d'alimenter

l'imprimante. Raccordez l'adaptateur c.a. de

la même manière lorsque vous rechargez la

batterie Li-ion rechargeable.

a Raccordez l'adaptateur c.a. à

b Raccordez le cordon d'alimentation c.a.

c Raccordez le cordon d'alimentation c.a.

à une prise de courant c.a. à proximité

(100 - 240 V, 50/60 Hz).

d Appuyez sur le bouton marche-arrêt

de l'imprimante pour l'allumer. Le voyant

POWER (Marche-arrêt) de l'imprimante

s'allume en vert, et l'imprimante est en

1 Adaptateur c.a.2 Cordon d'alimentation c.a.Détachez les câbles avant utilisation.

Installation du pilote

Vous pouvez installer le pilote d'imprimante

et les logiciels en utilisant l'une des trois

méthodes suivantes :

 Connexion par câble USB (page 5)

 Connexion réseau câblé

(TD-2120N/2130N uniquement) (page 7)

 Connexion réseau sans fil

(TD-2120N/2130N uniquement) (si la

connexion sans fil est connectée)

Pour que vous puissiez utiliser une

connexion réseau sans fil, la connexion sans

fil (en option) doit être connectée à

l'imprimante. Pour savoir comment connecter

la connexion sans fil (en option), consultez

Pour savoir comment établir une connexion

réseau sans fil, voir Utilisation de la

connexion sans fil (en option : PA-WI-001)

(TD-2120N/2130N uniquement)

Windows 7 est utilisé dans les procédures

suivantes. La procédure d'installation peut

varier selon le système d'exploitation utilisé.

Si vous utilisez un système d'exploitation

autre que Windows 7, lisez les procédures

qui présentent les écrans correspondant à

votre système d'exploitation. La procédure

d'installation peut être modifiée sans

notification préalable.

Pour les utilisateurs de Windows 8, avant

d'utiliser le CD-ROM, vérifiez que le

programme par défaut servant à ouvrir les

fichiers PDF est bien Adobe

Sinon, il se peut que les fichiers PDF ne

s'ouvrent pas et que les liens à l'intérieur des

fichiers PDF ne fonctionnent pas

correctement. Vérifiez également que le

navigateur par défaut est Internet Explorer

avant d'utiliser le CD-ROM. Si ce n'est pas le

cas, les liens vers les sites Web peuvent ne

Avant de démarrer l'installation, vérifiez

que vous êtes connecté avec des droits

d'administrateur.Mise en route 5

Écran d'installation 1

1 Installation standardPermet d'installer P-touch Editor, le pilote d'imprimante, P-touch Update Software, l'Outil de paramétrage d'imprimante, le Guide de l'utilisateur, le Guide utilisateur - Logiciel et le Guide utilisateur - Réseau (TD-2120N/2130N uniquement).2 Guides de l’utilisateurPermet d'afficher ou d'installer le Guide de l'utilisateur, le Guide utilisateur - Logiciel et le Guide utilisateur - Réseau (TD-2120N/2130N uniquement).3 Installation personnaliséePermet de sélectionner individuellement P-touch Editor, le pilote d'imprimante, P-touch Update Software, l'Outil de paramétrage d'imprimante pour les installer.4 Applications avancéesPermet d'installer l'utilitaire BRAdmin Light (TD-2120N/2130N uniquement) ou d'afficher le Brother Developer Center.5 Support BrotherPermet d'afficher le site Web de support.

• Les procédures d'installation suivantes

décrivent une « Installation standard ».

• Si l'imprimante est raccordée à un

ordinateur au moyen d'un câble USB,

vous pouvez utiliser l'Outil de

paramétrage d’imprimante pour

spécifier divers réglages d'imprimante.

Pour pouvoir utiliser l'Outil de

paramétrage d’imprimante afin de

spécifier les réglages d'imprimante, le

pilote d'imprimante doit être installé.

Connexion par câble USB 1

a Insérez le CD-ROM d'installation dans

votre lecteur de CD-ROM. Si l'écran de

la langue apparaît, choisissez votre

Si l'écran d'installation n'apparaît pas

automatiquement, affichez le contenu du

dossier du lecteur de CD-ROM, puis

double-cliquez sur [start.exe].

Si l'écran d'installation n'apparaît pas

automatiquement, cliquez sur [Exécuter

start.exe] dans l'écran [Accueil] ou

affichez le contenu du dossier du lecteur

de CD-ROM depuis le bureau, puis

double-cliquez sur [start.exe].

b Cliquez sur [Installation standard].

c Lisez le contrat de licence, puis cliquez

sur [Accepter] si vous acceptez les

conditions générales de la licence.

d Cliquez sur [Installer] pour démarrer

l'installation, puis suivez les instructions

qui s'affichent à l'écran.

e Avec TD-2120N/2130N :

Lorsque l'écran de sélection de la

méthode de connexion apparaît,

sélectionnez [Branchement local

(USB)], puis cliquez sur [Suivant].

f Lorsque vous y êtes invité, raccordez

l'imprimante à l'ordinateur au moyen

d'un câble USB, puis allumez

L'installation démarre

g Vous pouvez utiliser P-touch Update

Software pour rechercher des mises à

jour. Si [Voulez-vous vraiment utiliser

P-touch Update Software pour mettre

à jour le logiciel avec la version la

plus récente ? (Une connexion

Internet est requise pour la mise à

jour.)] apparaît, cliquez sur [Oui] ou

 Pour rechercher des versions plus

récentes des logiciels et effectuer

une mise à jour, cliquez sur [Oui],

puis passez à l'étape h.

 Si vous ne souhaitez pas rechercher

les nouvelles versions des logiciels

ou effectuer une mise à jour, cliquez

sur [Non], puis passez à l'étape i.

REMARQUE Si vous cliquez sur [Non] ici, vous pouvez

exécuter P-touch Update Software à un

moment qui vous convient mieux pour

rechercher les nouvelles versions des

logiciels et effectuer une mise à jour.

Double-cliquez sur l'icône P-touch Update

Software sur le bureau. (Votre ordinateur

doit être connecté à Internet.)

h P-touch Update Software démarre.Mise en route

 Si une application apparaît sous

[Liste des fichiers], c'est qu'il y a

une nouvelle version de l'application.

Si la case est cochée et que vous

cliquez sur [Installer], cette

application peut être installée.

Attendez qu'un message confirmant

la fin de l'installation apparaisse.

 Si aucune application n'apparaît

sous [Liste des fichiers],

l'application actuellement installée

sur l'ordinateur est la version la plus

récente et aucune mise à jour n'est

nécessaire. Cliquez sur [Fermer].

i Lorsque l'écran d'enregistrement

d'utilisateur en ligne apparaît, cliquez

sur [OK] ou [Annuler].

 Si vous avez cliqué sur [OK], vous

d'enregistrement d'utilisateur en

ligne avant la fin de l'installation

 Si vous avez cliqué sur [Annuler],

l'installation se poursuit.

j Cliquez sur [Terminer].

L'installation est maintenant terminée.

REMARQUE Lorsqu'il vous est demandé de redémarrer

l'ordinateur, cliquez sur [Redémarrer].

Connexion réseau câblé

a Connectez le câble réseau à

l'imprimante, puis allumez l'imprimante.

b Insérez le CD-ROM d'installation dans

votre lecteur de CD-ROM. Si l'écran de

la langue apparaît, choisissez votre

Si l'écran d'installation n'apparaît pas

automatiquement, affichez le contenu du

dossier du lecteur de CD-ROM, puis

double-cliquez sur [start.exe].

Si l'écran d'installation n'apparaît pas

automatiquement, cliquez sur [Exécuter

start.exe] dans l'écran [Accueil] ou

affichez le contenu du dossier du lecteur

de CD-ROM depuis le bureau, puis

double-cliquez sur [start.exe].

c Cliquez sur [Installation standard].

d Lisez le contrat de licence, puis cliquez

sur [Accepter] si vous acceptez les

conditions générales de la licence.

e Cliquez sur [Installer] pour démarrer

l'installation, puis suivez les instructions

qui s'affichent à l'écran.Chapitre 1

f Lorsque l'écran de sélection de la

méthode de connexion apparaît,

sélectionnez [Connexion réseau

câblée (Ethernet)], puis cliquez sur

g Lorsque l'écran [Pare-feu/logiciel

antivirus détecté] apparaît,

sélectionnez [Changez les paramètres

de port du pare-feu pour permettre la

connexion réseau et continuez

l’installation. (Recommandé)], puis

cliquez sur [Suivant].

Si vous n'utilisez pas le Pare-feu

Windows, autorisez l'accès à l'aide des

ports UDP 137 et 161.

h Sélectionnez l'imprimante dans la liste,

puis cliquez sur [Suivant].

REMARQUE Si cette imprimante n'a pas été détectée,

l'écran suivant apparaît.

Suivez les instructions qui s'affichent à

l'écran pour vérifier les paramètres.

i L'installation du pilote d'imprimante et

des logiciels démarre.

N'annulez AUCUN des écrans pendant

l'installation. L'affichage de tous les

écrans peut demander quelques

secondes.Mise en route

• Pour les utilisateurs de Windows Vista/

Windows 7/Windows 8 :

Lorsque l'écran [Sécurité de Windows]

apparaît, cochez la case, puis cliquez sur

[Installer] pour terminer l'installation

• Selon vos paramètres de sécurité, une

fenêtre Sécurité de Windows ou antivirus

peut apparaître lors de l'utilisation de

l'imprimante ou de ses logiciels. Autorisez

le programme ou autorisez la poursuite de

j Vous pouvez utiliser P-touch Update

Software pour rechercher des mises à

jour. Si [Voulez-vous vraiment utiliser

P-touch Update Software pour mettre

à jour le logiciel avec la version la

plus récente ? (Une connexion

Internet est requise pour la mise à

jour.)] apparaît, cliquez sur [Oui] ou

 Pour rechercher des versions plus

récentes des logiciels et effectuer

une mise à jour, cliquez sur [Oui],

puis passez à l'étape k.

 Si vous ne souhaitez pas rechercher

les nouvelles versions des logiciels

ou effectuer une mise à jour, cliquez

sur [Non], puis passez à l'étape l.

REMARQUE Si vous cliquez sur [Non] ici, vous pouvez

exécuter P-touch Update Software à un

moment qui vous convient mieux pour

rechercher les nouvelles versions des

logiciels et effectuer une mise à jour.

Double-cliquez sur l'icône P-touch Update

Software sur le bureau. (Votre ordinateur

doit être connecté à Internet.)

k P-touch Update Software démarre.

 Si une application apparaît sous

[Liste des fichiers], c'est qu'il y a

une nouvelle version de l'application.

Si la case est cochée et que vous

cliquez sur [Installer], cette

application peut être installée.

Attendez qu'un message confirmant

la fin de l'installation apparaisse.

 Si aucune application n'apparaît

sous [Liste des fichiers],

l'application actuellement installée

sur l'ordinateur est la version la plus

récente et aucune mise à jour n'est

nécessaire. Cliquez sur [Fermer].

l Lorsque l'écran d'enregistrement

d'utilisateur en ligne apparaît, cliquez

sur [OK] ou [Annuler].

 Si vous avez cliqué sur [OK], vous

d'enregistrement d'utilisateur en

ligne avant la fin de l'installation

 Si vous avez cliqué sur [Annuler],

l'installation se poursuit.

m Cliquez sur [Terminer].

L'installation est maintenant terminée.Chapitre 1

REMARQUE Lorsqu'il vous est demandé de redémarrer

l'ordinateur, cliquez sur [Redémarrer].

Pour garantir un fonctionnement correct,

vous devez enregistrer les informations de

format de papier sur l'imprimante.

a Raccordez l'ordinateur à l'imprimante

b À l'aide de l'option [Configuration du

format de papier] de l'Outil de

paramétrage d’imprimante installé,

spécifiez les informations de format

(largeur et longueur de l'étiquette,

espacement des étiquettes, etc.) du

support à utiliser, puis ajoutez le format

Vous pouvez également ajuster les

réglages pour [Réglages du point de

référence d’impression] et [Rang

énergétique] et [Importer] ou cliquer

sur [Exporter] pour effectuer les

opérations correspondantes en utilisant

la liste d'informations sur les formats de

c Cliquez sur [Enregistrer le format de

papier avec l’imprimante] depuis le

bouton [Option] dans la boîte de

dialogue [Configuration du format de

papier] pour enregistrer les

informations de format de papier sur

l'imprimante. Pour plus d'informations,

reportez-vous à la section Configuration

du format de papier uu page 48.Mise en route 11

Dans les étapes suivantes, « TD-XXXX »

représente le nom de votre modèle.

Effectuez cette procédure uniquement si

vous ne souhaitez plus imprimer depuis la

TD-XXXX ou lorsque vous réinstallez le pilote

d'imprimante de la TD-XXXX.

a Si l'imprimante est raccordée à

l'ordinateur et est allumée, appuyez sur

le bouton marche-arrêt et maintenez-

le enfoncé pour l'éteindre.

b Cliquez sur [Démarrer] - [Panneau de

configuration] - [Imprimantes et

autres périphériques] - [Imprimantes

c Sélectionnez [Brother TD-XXXX] et

cliquez sur [Fichier] - [Supprimer], ou

faites un clic droit sur l'icône et cliquez

d Cliquez sur [Fichier] - [Propriétés du

serveur]. La fenêtre [Propriétés de

Serveur d’impression] apparaît.

e Cliquez sur l'onglet [Pilotes] puis

sélectionnez [Brother TD-XXXX].

Cliquez sur [Supprimer].

f Fermez la fenêtre [Propriétés de

Serveur d’impression]. Le pilote

d'imprimante est désinstallé.

a Si l'imprimante est raccordée à

l'ordinateur et est allumée, appuyez sur

le bouton marche-arrêt et maintenez-

le enfoncé pour l'éteindre.

b Cliquez sur - [Panneau de

configuration] - [Matériel et audio] -

c Sélectionnez [Brother TD-XXXX] et

cliquez sur [Supprimer cette

imprimante], ou faites un clic droit sur

l'icône et cliquez sur [Supprimer].

d Faites un clic droit sur la fenêtre

[Imprimantes], puis cliquez sur

[Exécuter en tant qu’administrateur] -

[Propriétés du serveur...].

Si la fenêtre de confirmation

d'autorisation apparaît, cliquez sur

Si la fenêtre [Contrôle de compte

d’utilisateur] apparaît, tapez le mot de

passe, puis cliquez sur [OK]. La fenêtre

[Propriétés de Serveur d’impression]

e Cliquez sur l'onglet [Pilotes],

sélectionnez [Brother TD-XXXX], puis

cliquez sur [Supprimer...].

f Sélectionnez [Supprimer le pilote et le

package de pilotes], puis cliquez sur

g Fermez la fenêtre [Propriétés de

Serveur d’impression]. Le pilote

d'imprimante est désinstallé.

a Si l'imprimante est raccordée à

l'ordinateur et est allumée, appuyez sur

le bouton marche-arrêt et maintenez-

le enfoncé pour l'éteindre.

b Cliquez sur - [Périphériques et

imprimantes].Chapitre 1

c Sélectionnez [Brother TD-XXXX] et

cliquez sur [Supprimer le

périphérique], ou faites un clic droit sur

l'icône et cliquez sur [Supprimer le

Si un message de contrôle de compte

d'utilisateur apparaît, tapez le mot de

passe, puis cliquez sur [Oui].

d Sélectionnez [Télécopie] ou [Microsoft

XPS Document Writer] dans la fenêtre

[Périphériques et imprimantes], puis

cliquez sur [Propriétés du serveur

d’impression], qui apparaît dans la

e Cliquez sur l'onglet [Pilotes], puis

cliquez sur [Modifier les paramètres

de pilote]. Si un message de contrôle

de compte d'utilisateur apparaît, tapez

le mot de passe, puis cliquez sur [Oui].

Sélectionnez [Brother TD-XXXX], puis

cliquez sur [Supprimer...].

f Sélectionnez [Supprimer le pilote et le

package de pilotes], puis cliquez sur

[OK]. Suivez les instructions qui

s'affichent à l'écran.

g Fermez la fenêtre [Propriétés du

serveur d’impression]. Le pilote

d'imprimante est désinstallé.

a Si l'imprimante est raccordée à

l'ordinateur et est allumée, appuyez sur

le bouton marche-arrêt et maintenez-

le enfoncé pour l'éteindre.

b Cliquez sur [Panneau de

configuration] dans l'écran

[Applications] - [Matériel et audio] -

[Périphériques et imprimantes].

c Sélectionnez [Brother TD-XXXX] et

cliquez sur [Supprimer le

périphérique], ou faites un clic droit sur

l'icône et cliquez sur [Supprimer le

Si un message de contrôle de compte

d'utilisateur apparaît, tapez le mot de

passe, puis cliquez sur [Oui].

d Sélectionnez [Télécopie] ou [Microsoft

XPS Document Writer] dans la fenêtre

[Périphériques et imprimantes], puis

cliquez sur [Propriétés du serveur

d’impression], qui apparaît dans la

e Cliquez sur l'onglet [Pilotes], puis

cliquez sur [Modifier les paramètres

de pilote]. Si un message de contrôle

de compte d'utilisateur apparaît, tapez

le mot de passe, puis cliquez sur [Oui].

Sélectionnez [Brother TD-XXXX], puis

cliquez sur [Supprimer...].

f Sélectionnez [Supprimer le pilote et le

package de pilotes], puis cliquez sur

[OK]. Suivez les instructions qui

s'affichent à l'écran.

g Fermez la fenêtre [Propriétés du

serveur d’impression]. Le pilote

d'imprimante est désinstallé.13

Panneau de commande 2 Le panneau de commande comporte les boutons et voyants suivants.

1 Voyant POWER (marche-arrêt)2 Bouton marche-arrêt3 Bouton d'alimentation du papier4 Bouton d'impression5 Voyant STATUS (État) Voyants 2

Les voyants s'allument et clignotent pour indiquer l'état de l'imprimante. Chaque voyant peut

s'allumer ou clignoter en vert, rouge ou orange. Pour plus d'informations, reportez-vous à la

section Voyants uu page 59.

Fonction des boutons 2

Fonction du bouton marche-

Allumer l'imprimante Lorsque l'imprimante est éteinte, appuyez sur le bouton marche-arrêt

. Le voyant POWER (Marche-arrêt) s'allume.

Éteindre l'imprimante Lorsque l'imprimante est allumée, appuyez sur le bouton marche-arrêt

et maintenez-le enfoncé jusqu'à ce que le voyant POWER (Marche-

arrêt) s'éteigne. (Si la fonction [Mise hors tension auto] est spécifiée

dans [Paramètres de l’appareil] de l'Outil de paramétrage

d’imprimante, l'imprimante s'éteint automatiquement après le délai

d'inactivité spécifié.)

d'alimentation du papier

Alimenter le papier Lorsque le type de papier est défini sur [Etiquette Pré-découpée]

ou [Support avec marques] :

Appuyez sur le bouton d'alimentation du papier pour charger le

papier automatiquement jusqu'à la position d'impression.

Lorsque le type de papier est réglé sur [Ruban de longueur

Appuyez sur le bouton d'alimentation du papier pour charger le

papier sur 1 po (25,4 mm) environ.

Le paramètre par défaut est [Ruban de longueur continue].

Utilisez l'option [Configuration du format de papier] de l'Outil de

paramétrage d’imprimante pour enregistrer les informations de

format de papier sur l'imprimante. Pour plus d'informations, reportez-

vous à la section Enregistrement des informations de format de papier

sur l'imprimante uu page 10.

Établir une connexion réseau

sans fil (WPS) (TD-2120N/2130N

Lorsque la connexion réseau sans fil est activée, appuyez sur ce

bouton et maintenez-le enfoncé pendant 5 secondes pour établir

facilement une connexion réseau sans fil et installer le pilote

d'imprimante. Votre point d'accès/routeur sans fil doit toutefois

prendre en charge Wi-Fi Protected Setup (WPS). Pour plus

d'informations, reportez-vous à la section Configuration par pression

sur un bouton à l'aide de WPS uu page 113.

Activer/désactiver la connexion

Bluetooth (TD-2120N/2130N

Lorsque la connexion réseau sans fil est désactivée, appuyez sur ce

bouton et maintenez-le enfoncé pendant 5 secondes pour

activer/désactiver la connexion Bluetooth. Pour plus d'informations,

reportez-vous à la section Connexion de l'ordinateur et de l'imprimante

par Bluetooth uu page 118.

Effectuer l'opération spécifiée Lorsque l'imprimante est inactive, appuyez sur ce bouton pour

effectuer l'opération spécifiée dans [Paramètres de l’appareil] de

l'Outil de paramétrage d’imprimante. Pour plus d'informations,

reportez-vous à la section Fonction de la touche Imprimer

uu page 39.Impression

Imprimer les paramètres de

configuration de l'imprimante

Vérifiez qu'un rouleau est installé, puis maintenez le bouton

d'impression enfoncé (pendant au moins 1 seconde) pour lancer

l'impression des paramètres de configuration de l'imprimante. Pour

plus d'informations, reportez-vous à la section Impression des

paramètres de configuration de l'imprimante uu page 21.

Exécuter un fichier stocké dans la

zone de stockage de masse

Lorsque l'imprimante est en mode de stockage de masse, appuyez sur

ce bouton pour exécuter un fichier de commande stocké dans la zone

de stockage de masse.

Réinitialisation du champ

Maintenez le bouton d'impression enfoncé pendant au moins

5 secondes, jusqu'à ce que les voyants POWER (Marche-arrêt) et

STATUS (État) clignotent 3 fois en orange.

Fonctions utilisant plusieurs

Démarrer l'imprimante en mode

de stockage de masse

Tout en maintenant enfoncé le bouton d'impression , appuyez sur le

bouton marche-arrêt et maintenez-le enfoncé pour démarrer

l'imprimante en mode de stockage de masse. Pour plus

d'informations, reportez-vous à la section Fonctions de stockage de

UtilisationChapitre 2 16

Insertion du rouleau

a Appuyez sur le bouton marche-arrêt et maintenez-le enfoncé pour éteindre l'imprimante.Appuyez sur le bouton de déverrouillage du capot (1) d'un côté ou de l'autre et soulevez pour ouvrir le couvercle supérieur du logement du rouleau RD.

b Ouvrez les guides-papier en soulevant le bouton de réglage du guide-papier (1) et en tirant les guides-papier vers l'extérieur.

REMARQUE Au départ de l'usine, les guides-papier sont livrés complètement ouverts.

c Insérez un rouleau RD dans le logement du rouleau RD, puis fermez le couvercle supérieur du logement du rouleau RD. Pour un rouleau RD 1 Insérez le rouleau RD de manière à ce que les étiquettes soient chargées face à imprimer vers le haut (1), comme indiqué.

Utilisez des rouleaux de marque Brother. Les supports en accordéon de marque Brother ne sont pas disponibles pour le moment.

2 Levez le bouton de réglage du

guide-papier (1) et ajustez les

guides-papier (2) en fonction de

la largeur du papier.

3 Chargez l'extrémité du rouleau

RD sous les guides d'extrémité

4 Positionnez l'extrémité du

papier centrée sur le rouleau

d'entraînement en la faisant

légèrement ressortir de la sortie

5 Fermez le couvercle supérieur

du logement du rouleau RD en

appuyant sur son centre.

Appuyez dessus jusqu'à ce qu'il

s'enclenche en place.

 Utilisez des rouleaux RD d'une

dimension extérieure de 5 po

(127 mm) ou moins. Utilisez des

rouleaux RD conçus pour les

imprimantes de série TD.

Indépendamment de la taille,

certains rouleaux RD peuvent ne

pas être utilisables.

 Insérez le rouleau RD dans le sens

correct. Si le rouleau RD n'est pas

correctement inséré, l'imprimante

n'imprimera pas sur le côté correct

du papier ou de l'étiquette.

 Si vous utilisez des supports avec

étiquettes enroulées vers l'intérieur,

insérez le rouleau dans la direction

opposée à celle indiquée dans la

sous-étape 1 de l'étape c de

manière à ce que la face à imprimer

des étiquettes soit orientée vers le

 Pour le papier en accordéon

1 Insérez le papier en accordéon

dans la direction indiquée.

1 Côté à imprimer 2 Chargez l'extrémité du papier

en accordéon sous les guides

d'extrémité du papier (1).

3 Positionnez l'extrémité du

papier centrée sur le rouleau

d'entraînement en la faisant

légèrement ressortir de la sortie

4 Fermez le couvercle supérieur

du logement du rouleau RD en

appuyant sur son centre.

Appuyez dessus jusqu'à ce qu'il

s'enclenche en place.

d Appuyez sur le bouton marche-arrêt

pour allumer l'imprimante.

REMARQUE Si les informations de format de papier

pour les étiquettes pré-découpées

utilisées ont été enregistrées sur

l'imprimante, appuyez sur le bouton

d'alimentation du papier pour

positionner l'étiquette dans sa position de

départ correcte. Pour plus d'informations,

reportez-vous à la section Enregistrement

des informations de format de papier sur

l'imprimante uu page 10.

Vérification de la position du

Vérifiez la position du capteur pour le type de

 Si les étiquettes pré-découpées ne

comportent pas de marque noire, le

capteur transmission/espace détecte le

début de l'étiquette et la charge dans la

 Si vous utilisez un papier pour reçus sans

marque noire, le capteur réflexion/marque

noire détecte si le papier est épuisé.

 Si le support comporte une marque noire,

le capteur réflexion/marque noire détecte

la marque et charge le support dans la

REMARQUE Le capteur est dans cette position

immédiatement après l'achat de

1 Arrière du support2 Marque noire3 0,16 po (4 mm) ou plus4Ligne centrale5 Capteur réflexion/marque noireSans marque noire Étiquettes pré-découpéesAlignez le repère du capteur sur le repère de l'imprimante. (Voir Figure 1.) Papier pour reçusLargeur de 0,985 po (25 mm) ou plusAlignez le repère du capteur sur le repère de l'imprimante. (Voir Figure 1.)Largeur inférieure à 0,985 po (25 mm)Alignez le repère du capteur sur le repère de l'imprimante. (Voir Figure 2.)Avec marque noireAlignez la marque noire du papier sur la ligne centrale du capteur réflexion/marque noire. (Voir Figure 3.)Vérifiez que la marque noire dépasse d'au moins 0,16 po (4 mm) à gauche et à droite de la ligne centrale pour le capteur réflexion/marque noire.

REMARQUE Lors de l'utilisation de papier pour reçus

d'une largeur maximale de 2,4 po

(63 mm), faites une marque noire d'une

longueur minimale de 0,35 po (9 mm) sur

le bord gauche ou droit du papier de

manière à ce que le capteur

réflexion/marque noire puisse détecter la

marque noire. Si elle est trop courte, la

marque noire ne peut pas être détectée

par le capteur réflexion/marque noire.

Coupe du rouleau de papier 2

Vous pouvez couper le rouleau de papier en

utilisant la barre de coupe de l'imprimante.

Tirez un bord du papier éjecté vers le haut et

à la diagonale vers l'autre bord.

ATTENTION La barre de coupe est tranchante. Ne

touchez pas la barre de coupe, sinon vous

risquez de vous blesser.Impression 21

Impression des paramètres de configuration de

Vous pouvez utiliser le bouton d'impression pour imprimer un rapport qui énumère les

paramètres suivants de l'imprimante :

 Version du programme

 Historique d'utilisation de l'imprimante

 Motif de test point manquant

 Liste des données transférées

 Paramètres de communication

• Vous pouvez utiliser [Paramètres de l’appareil] de l'Outil de paramétrage d’imprimante

pour définir au préalable les éléments à imprimer. Pour plus d'informations, reportez-vous à la

section Rapport d’informations sur l’imprimante uu page 39.

• Le nom du nœud apparaît également dans les paramètres de communication. Le nom du

nœud par défaut est « BRWxxxxxxxxxxxx ». (« xxxxxxxxxxxx » est basé sur l'adresse

MAC/adresse Ethernet de votre imprimante.)

a Vérifiez qu'un rouleau de papier pour reçus de 2,25 po (57 mm) a été chargé et que le

couvercle supérieur du logement du rouleau RD est fermé.

b Allumez l'imprimante.

c Maintenez enfoncé (pendant au moins 1 seconde) le bouton d'impression jusqu'à ce que

le voyant POWER (Marche-arrêt) se mette à clignoter en vert et que les paramètres de

configuration de l'imprimante soient imprimés.

• Pour imprimer les paramètres de configuration de l'imprimante, nous vous conseillons d'utiliser

du papier pour reçus de 2,25 po (57 mm).

La longueur requise pour l'impression varie selon les informations à imprimer.

• Vous pouvez également imprimer les paramètres de configuration de l'imprimante depuis

[Paramètres de l’appareil] de l'Outil de paramétrage d’imprimante. Pour plus

d'informations, reportez-vous à la section Imprimer le rapport d’informations uu page 43.Chapitre 2

Exemple d'impression des paramètres de configuration de l'imprimante 2

L'exemple d'impression est fourni à titre d'illustration seulement.Impression

Vous pouvez raccorder l'imprimante à votre

ordinateur en utilisant l'une des méthodes

énumérées ci-dessous :

 Connexion par câble USB

 Connexion réseau câblé

(TD-2120N/2130N uniquement)

 Connexion par câble série

 Connexion réseau sans fil

(TD-2120N/2130N uniquement)

 Connexion Bluetooth (TD-2120N/2130N

Pour plus d'informations sur la connexion par

câble série, voir Raccordement de

l'ordinateur et de l'imprimante avec

adaptateur série RJ25 à DB9M uu page 77.

Pour plus d'informations sur la connexion

réseau sans fil, voir Connexion de l'ordinateur

et de l'imprimante par réseau sans fil

Pour plus d'informations sur la connexion

Bluetooth, voir Connexion de l'ordinateur et

de l'imprimante par Bluetooth uu page 118.

Connexion par câble USB 2

a Avant de raccorder le câble USB,

vérifiez que l'imprimante est éteinte.

b Raccordez l'extrémité imprimante du

câble USB au port mini-USB à l'arrière

c Raccordez l'autre extrémité du câble

USB au port USB sur l'ordinateur.

d Allumez l'imprimante.

Connexion réseau câblé

a Avant de raccorder le câble LAN,

vérifiez que l'imprimante est éteinte.

b Raccordez le câble LAN au port réseau

Ethernet à l'arrière de l'imprimante, puis

allumez l'imprimante.

Avant de raccorder l'imprimante à

l'ordinateur, installez le pilote

Pour que l'imprimante puisse utiliser

une adresse IP statique pour

communiquer via une connexion

réseau câblé, il est nécessaire

d'installer d'abord le pilote d'imprimante

et l'Outil de paramétrage

d’imprimante et de spécifier les

paramètres de connexion réseau câblé.

Pour plus d'informations, reportez-vous

à la section Installation du pilote

d'imprimante et des logiciels

uu page 4.Chapitre 2

• Vous pouvez modifier les paramètres de

communication de l'imprimante en

utilisant [Paramètres de

communication] dans l'Outil de

paramétrage d’imprimante. Pour plus

d'informations, reportez-vous à la section

Paramètres de communication

(TD-2120N/2130N uniquement)

• Lorsque vous utilisez l'Outil de

paramétrage d’imprimante, vous

pouvez facilement modifier et appliquer

les paramètres de communication à

plusieurs imprimantes. Pour plus

d'informations, reportez-vous à la section

Application des modifications de

paramètres à plusieurs imprimantes

Solutions d'impression

Votre imprimante peut être utilisée avec

diverses versions de systèmes d'exploitation

Dans la plupart des cas, l'imprimante exige

que le logiciel du pilote communique avec

votre ordinateur. Vous pouvez installer ces

pilotes en utilisant le CD-ROM d'installation.

Nous vous conseillons de vérifier sur le site

Web que vous disposez des versions les plus

récentes des pilotes. Les versions les plus

récentes peuvent être téléchargées sur le site

Web de support. (support.brother.com

Plusieurs méthodes d'impression sont

disponibles avec cette imprimante. La section

suivante décrit la procédure d'impression à

partir d'un ordinateur.

a Démarrez P-touch Editor, puis ouvrez le

document à imprimer.

Pour les utilisateurs de P-touch Editor :

reportez-vous au Guide utilisateur -

Logiciel fourni sur le CD-ROM.

b Vérifiez que la source d'alimentation de

l'imprimante est correcte. (Vérifiez que

l'adaptateur c.a. est connecté à une

prise de courant c.a. ou qu'une batterie

Li-ion rechargeable complètement

chargée est installée.)

Allumez l'imprimante. Le voyant

POWER (Marche-arrêt) s'allume en

1 Voyant POWER (marche-arrêt)2 Bouton marche-arrêt d Raccordez l'imprimante à un ordinateur.

Pour plus d'informations sur les

méthodes de connexion et les

procédures, voir Raccordement de

l'ordinateur et de l'imprimante

e Insérez le rouleau RD.

Pour plus d'informations, reportez-vous

à la section Insertion du rouleau RD

Veillez à utiliser des rouleaux de

f Si nécessaire, modifiez les paramètres

d'impression à l'aide du pilote

d'imprimante ou de l'Outil de

paramétrage d'imprimante uu page 27.

g Cliquez sur [Imprimer] dans le menu du

programme de l'ordinateur.

Le voyant POWER (Marche-arrêt)

clignote en vert pour indiquer que

l'imprimante est en train de recevoir des

données, et que le document est

h Éteignez l'imprimante. Le voyant

POWER (Marche-arrêt) s'éteint.

Si vous souhaitez continuer à utiliser

l'imprimante, il n'est pas nécessaire de

l'éteindre à chaque fois.

Éclaircir ou assombrir les

Vous pouvez éclaircir ou assombrir les

impressions en ajustant le paramètre de

densité d'impression dans la boîte de

dialogue du pilote d'imprimante ou l'Outil de

paramétrage d’imprimante. (Voir Densité

d’impression uu page 38.)

Lorsque vous utilisez la batterie

rechargeable, la modification du paramètre

de densité d'impression peut entraîner une

légère modification de la vitesse d'impression

et du nombre de pages pouvant être

imprimées sur une seule charge.

Vous pouvez configurer divers paramètres

dans la boîte de dialogue du pilote

d'imprimante, par exemple le format du

papier, le nombre de copies, la qualité

REMARQUE Vous pouvez également utiliser l'Outil de

paramétrage d’imprimante pour

configurer des paramètres plus avancés.

Pour plus d'informations, reportez-vous à

la section Outil de paramétrage

d'imprimante uu page 27.27

À propos de l'Outil de

3 L'Outil de paramétrage d’imprimante permet de spécifier les paramètres de communication de l'imprimante, les paramètres de l'appareil, les paramètres P-touch Template et les paramètres de taille de papier à partir de l'ordinateur.

•L'Outil de paramétrage d’imprimante est installé en même temps que d'autres logiciels, comme le pilote d'imprimante. Pour plus d'informations, reportez-vous à la section Écran d'installation uu page 5. • Outil de paramétrage d’imprimante apparaît en anglais « Printer Setting Tool » dans le [Panneau de configuration] et au niveau de l'icône de raccourci.

Avant d'utiliser l'Outil de

paramétrage d'imprimante 3  Vérifiez que l'adaptateur c.a. est connecté à une prise de courant c.a. ou que la batterie rechargeable est complètement chargée. Vérifiez que le pilote d'imprimante a été installé et fonctionne correctement. Raccordez cette imprimante à un ordinateur avec un câble USB.Si vous utilisez cet outil, vous ne pouvez pas spécifier les paramètres en utilisant une connexion réseau câblé, une connexion réseau sans fil ou une connexion Bluetooth. Outil de paramétrage

3 L'Outil de paramétrage d’imprimante est uniquement disponible avec les imprimantes Brother compatibles.Chapitre 3 28

Utilisation de l'Outil de

a Connectez l'imprimante à configurer à

Windows 7 : depuis le menu Démarrer,

Pour Windows 8 : cliquez sur l'icône

[Printer Setting Tool] dans l'écran

[Accueil] ou [Applications].

La fenêtre principale apparaît.

1 ImprimanteSélectionnez l'imprimante à configurer. Si une seule imprimante est connectée, elle est la seule à être affichée, et il n'est pas nécessaire d'effectuer une sélection.2 Paramètres de communication (TD-2120N/2130N uniquement)Spécifiez les paramètres de connexion réseau câblé, réseau sans fil et Bluetooth. Les connexions réseau sans fil et Bluetooth peuvent uniquement être utilisées si l'unité optionnelle correspondante est connectée à l'imprimante et que les paramètres de connexion ont été définis.3 Paramètres de l’appareilSpécifiez les paramètres d'appareil de l'imprimante, tels que les paramètres d'alimentation et d'impression. Vous pouvez également utiliser l'écran tactile (TD-2120N/2130N uniquement) pour spécifier les paramètres.4 Paramètres de P-touch TemplateSpécifiez les paramètres P-touch Template.5 Configuration du format de papierAjoutez les informations et les paramètres des supports au pilote d'imprimante afin de pouvoir utiliser un format non référencé dans la liste [Taille du papier] du pilote d'imprimante.6 QuitterFerme la fenêtre. c Vérifiez que l'imprimante à configurer

apparaît à côté de [Imprim.]. Si une

autre imprimante s'affiche, sélectionnez

l'imprimante souhaitée dans la liste

REMARQUE Si une seule imprimante est connectée,

elle est la seule à être affichée, et il n'est

pas nécessaire d'effectuer une sélection.

Pour pouvoir ouvrir [Paramètres de communication], vous devez être connecté avec des droits d'administrateur.Pour pouvoir ouvrir [Paramètres de l’appareil], vous devez être connecté avec des droits d'administrateur.Pour pouvoir ouvrir [Configuration du format de papier], vous devez être connecté avec des droits d'administrateur.Outil de paramétrage d'imprimante 29

d Sélectionnez l'option souhaitée pour les

paramètres à spécifier, puis spécifiez ou

modifiez les paramètres dans la boîte

de dialogue qui s'affiche.

Pour plus d'informations sur les boîtes

de dialogue Paramètres, voir

Paramètres de communication

(TD-2120N/2130N uniquement)

uu page 29, Paramètres de l'appareil

uu page 36, Paramètres de P-touch

Template uu page 45 ou Configuration

du format de papier uu page 48.

e Après avoir modifié les paramètres,

cliquez sur [Appliquer] - [Quitter] dans

la boîte de dialogue Paramètres pour

appliquer les paramètres à l'imprimante.

f Cliquez sur [Quitter] dans la fenêtre

principale pour finir de spécifier les

L'option [Paramètres de communication]

dans l'Outil de paramétrage d’imprimante

permet de spécifier ou de modifier les

informations de communication de

l'imprimante lors de la connexion de

l'imprimante et de l'ordinateur par câble USB.

Vous pouvez non seulement modifier les

paramètres de communication pour une

imprimante, mais également appliquer

facilement les mêmes paramètres à plusieurs

Boîte de dialogue Paramètres3

1 Désactiver ces paramètresLorsque cette case est cochée, apparaît dans l'onglet, et les paramètres ne peuvent plus être spécifiés ni modifiés.Les paramètres d'un onglet où apparaît ne seront pas appliqués à l'imprimante même si [Appliquer] est sélectionné. En outre, les paramètres de l'onglet ne seront pas enregistrés ni exportés lorsque la commande [Enregistrer dans le fichier de commande] ou [Exporter] est exécutée.Utilisez l'Outil de paramétrage d’imprimante pour configurer l'imprimante uniquement lorsque cette dernière est en veille. Un dysfonctionnement peut se produire si vous tentez de configurer l'imprimante alors qu'elle traite un travail d'impression.

Pour appliquer les paramètres à l'imprimante

ou encore les enregistrer ou les exporter,

veillez à décocher la case.

Lorsque [État actuel] est sélectionné, les

paramètres actuels apparaissent dans la zone

d'affichage/de modification des paramètres.

Sélectionnez l'élément souhaité dans les

paramètres à modifier.

Sélectionnez les commandes de chaque menu

Sélectionne l'imprimante dont les paramètres

Si une seule imprimante est connectée, elle est

la seule à être affichée, et il n'est pas

nécessaire d'effectuer une sélection.

Affiche le nom du nœud. Il est possible de

modifier le nom du nœud. (Voir Modifier le nom

du nœud/le nom du périphérique Bluetooth

6 Onglets de paramètres

Cliquez sur l'onglet contenant les paramètres à

spécifier ou modifier.

Si apparaît dans l'onglet, les

paramètres de cet onglet ne seront pas

appliqués à l'imprimante.

7 Zone d'affichage/de modification des

Affiche le réglage actuel de l'élément

sélectionné. Vous pouvez apporter les

modifications requises à l'aide des menus

déroulants, par une saisie directe ou par

Cliquez pour mettre à jour les paramètres

affichés de manière à refléter les informations

Quitte [Paramètres de communication] et

revient à la fenêtre principale de l'Outil de

paramétrage d’imprimante.

Cliquez sur [Appliquer] pour appliquer les

paramètres à l'imprimante.

Pour enregistrer les paramètres spécifiés dans

un fichier de commande, sélectionnez

[Enregistrer dans le fichier de commande]

dans le menu déroulant. Le fichier de

commande enregistré peut être utilisé avec la

fonction de stockage de masse pour appliquer

les paramètres à une imprimante. (Voir

Fonctions de stockage de masse

Les paramètres ne sont pas appliqués

aux imprimantes si vous cliquez sur le

bouton [Quitter] sans cliquer sur le

bouton [Appliquer] après avoir modifié

Cliquez sur [Appliquer] pour appliquer

à l'imprimante tous les paramètres de

Si la case [Désactiver ces

paramètres] est cochée, les

paramètres de cet onglet ne sont pas

appliqués.Outil de paramétrage d'imprimante

1 Appliquer les paramètres à l’imprimante

Applique les paramètres à l'imprimante.

2 Enregistrer les paramètres dans le fichier

Enregistre les paramètres spécifiés dans un

fichier de commande. L'extension de fichier est

Le fichier de commande enregistré peut être

utilisé avec la fonction de stockage de masse

pour appliquer les paramètres à une

imprimante. (Voir Fonctions de stockage de

REMARQUE Si la case [Désactiver ces paramètres] est

cochée, les paramètres de cet onglet ne sont

 Les informations suivantes ne sont

pas enregistrées avec les

commandes de paramétrage.

• Adresse IP, masque de sous-

réseau et passerelle par défaut

(lorsque l'adresse IP est définie

 Les commandes des paramètres de

communication enregistrées

servent uniquement à appliquer les

paramètres à une imprimante. Les

paramètres ne peuvent pas être

appliqués par l'importation de ce

fichier de commande.

 Les fichiers de commande

enregistrés contiennent des clés

d'authentification et des mots de

passe. Prenez les mesures

nécessaires pour protéger les

fichiers de commande enregistrés,

par exemple en les enregistrant

dans un emplacement non

accessible à d'autres utilisateurs.

 N'envoyez pas le fichier de

commande à une imprimante dont

le modèle n'a pas été précisé lors de

l'exportation du fichier de

 Importer depuis les paramètres sans fil

actuels de l’ordinateur

Importe les paramètres depuis l'ordinateur.

• Seuls les paramètres d'authentification de

sécurité personnels (système ouvert,

authentification par clé publique et

WPA/WPA2-PSK) peuvent être importés. Les

paramètres d'authentification de sécurité

d'entreprise (tels que LEAP et EAP-FAST) et

WPA2-PSK (TKIP) ne peuvent pas être

• Si plusieurs réseaux sans fil sont activés pour

l'ordinateur utilisé, les premiers paramètres

sans fil (paramètres personnels uniquement)

détectés seront pris en compte pour les

données d'importation.

• Seuls les paramètres (mode de

communication, SSID, méthode

d'authentification, mode de cryptage et clé

d'authentification) de l'onglet [LAN sans fil] -

panneau [Paramètres sans fil] peuvent être

 Sélectionner un profil à importer

Importe le fichier exporté et applique les

paramètres à une imprimante.

Cliquez sur [Parcourir] pour afficher une

boîte de dialogue permettant d'accéder au

fichier. Sélectionnez le fichier à importer.

Les paramètres contenus dans le fichier

sélectionné apparaissent dans la zone

d'affichage/de modification des

• Tous les paramètres, notamment les

paramètres sans fil et les paramètres TCP/IP,

peuvent être importés. Par contre, les noms de

nœud ne peuvent pas être importés.

• Seuls les profils compatibles avec l'imprimante

sélectionnée peuvent être importés.

• Si l'adresse IP du profil importé est définie sur

[STATIC], modifiez l'adresse IP du profil

importé, si nécessaire, en veillant à ce qu'elle

ne duplique pas l'adresse IP d'une imprimante

du réseau dont le paramétrage est terminé.

Enregistre les paramètres actuels dans un

REMARQUE Si la case [Désactiver ces paramètres] est

cochée, les paramètres de cet onglet ne sont

5 Redémarrer automatiquement l’imprimante

Si cette case est cochée, l'imprimante

redémarre automatiquement une fois les

paramètres de communication appliqués.

Si cette case est décochée, vous devez

redémarrer manuellement les imprimantes.

REMARQUE Lorsque vous configurez plusieurs

imprimantes, vous pouvez réduire le temps

nécessaire au changement de paramètres en

décochant cette case. Dans ce cas, il est

conseillé de cocher la case lorsque vous

configurez la première imprimante, de façon à

vérifier que chaque paramètre a l'effet désiré.

6 Redémarrer automatiquement l’imprimante

après avoir appliquer les nouveaux

Lorsque cette case est cochée et qu'une

imprimante est connectée à l'ordinateur, elle

est automatiquement détectée et ses

paramètres actuels sont affichés dans la

section [État actuel].

REMARQUE Si le modèle de l'imprimante connectée diffère

de celui de l'imprimante figurant dans la liste

déroulante [Imprim.], les paramètres

disponibles dans tous les onglets changent et

sont adaptés à l'imprimante connectée.

7 Modifier le nom du nœud/le nom du

périphérique Bluetooth

Permet de modifier le nom de chaque nœud.

Les fichiers exportés ne sont pas

cryptés.Outil de paramétrage d'imprimante

8 Rétablir les paramètres de communication

Rétablit les paramètres de communication à

leurs réglages d'usine par défaut.

Affiche le fichier d'aide.

Affiche les informations de version.

Onglets Réseau câblé/Réseau

1 Méthode d’amorçage

Sélectionnez [STATIC], [AUTO], [BOOTP],

2 Adresse IP/Masque de

sous-réseau/Passerelle

Spécifiez les différentes valeurs.

Vous pouvez uniquement entrer les paramètres

lorsque l'adresse IP est définie sur [STATIC].

3 Méthode du serveur DNS Sélectionnez [STATIC] ou [AUTO].

4 Adresse IP du serveur DNS principal /

Adresse IP du serveur DNS secondaire

Vous pouvez uniquement entrer les

paramètres lorsque le serveur DNS est défini

Paramètres sans fil 3

1 Mode de communication

Sélectionnez [Ad-hoc] ou [Infrastructure].

REMARQUE Tous les ordinateurs, appareils mobiles et

systèmes d'exploitation ne prennent pas

forcément en charge le mode Ad hoc.

2 SSID (Nom du réseau)

Cliquez sur le bouton [Rechercher] pour

afficher les sélections de SSID dans une boîte

de dialogue séparée.

Effectuez votre sélection parmi les options

4 Méthode d’authentification/Mode de

Les modes de cryptage pris en charge pour les

différentes méthodes d'authentification sont

tels qu'affichés dans Mode de communication

et méthodes d'authentification/Modes de

cryptage uu page 34.

5 Clé WEP Vous pouvez uniquement spécifier un

paramètre lorsque WEP est sélectionné

comme mode de cryptage.

Vous pouvez uniquement spécifier un

paramètre lorsque WPA-PSK, WPA2-PSK ou

WPA-PSK/WPA2-PSK est sélectionné comme

méthode d'authentification.

7 ID de l’utilisateur/Mot de passe

Vous pouvez uniquement spécifier des

paramètres lorsque LEAP, EAP-FAST, EAP-

TTLS ou EAP-TLS est sélectionné comme

méthode d'authentification. En outre, pour

EAP-TLS, il n'est pas nécessaire d'enregistrer

un mot de passe. Par contre, un certificat client

doit être enregistré. Pour enregistrer un

certificat, connectez-vous à l'imprimante

depuis un navigateur Web, puis spécifiez le

certificat. Pour plus de détails sur l'utilisation

d'un navigateur Web, voir Gestion basée sur le

Web (navigateur Web) (TD-2120N/2130N

uniquement) uu page 54.

8 Afficher la clé et le mot de passe à l’écran

Si cette case est cochée, les clés et les mots

de passe s'affichent en texte ordinaire (texte

Mode de communication et méthodes

d'authentification/Modes de cryptage

 Lorsque [Mode de communication] est

 Lorsque [Mode de communication] est

réglé sur [Infrastructure]

Système ouvert Aucune

Système ouvert Aucune

TKIP AES EAP-TTLS/PAP TKIP AES EAP-TLS TKIP AESOutil de paramétrage d'imprimante 35

1 Utilisation BluetoothChoisissez d'activer ou non une connexion Bluetooth.Paramètres disponibles : [Activer], [Désactiver (Port série)]2 Visible pour les autres appareilsChoisissez si l'imprimante peut être « découverte » par d'autres appareils Bluetooth.Paramètres disponibles : [Trouvable], [Introuvable]3 Utilisation du code PINSi [Activer] est sélectionné, le code PIN spécifié ici doit également être stocké sur l'ordinateur afin qu'il puisse communiquer avec l'imprimante à l'aide de Bluetooth. Vous pouvez modifier le code PIN si nécessaire.Paramètres disponibles : [Activer], [Désactiver]4 Afficher le code PIN à l’écranSi cette case est cochée, les codes PIN s'affichent dans la fenêtre de l'ordinateur.5 Crypter les données de communicationSi cette case est cochée, les données de communications Bluetooth sont cryptées avant envoi. Application des modifications

de paramètres à plusieurs

a Après avoir appliqué les paramètres à la

première imprimante, débranchez

l'imprimante de l'ordinateur, puis

connectez la seconde imprimante à

b Sélectionnez l'imprimante récemment

connectée dans la zone déroulante

REMARQUE Si la case [Redémarrer

automatiquement l’imprimante après

avoir appliquer les nouveaux

paramètres] dans la boîte de dialogue

[Paramètres d’option] est cochée,

l'imprimante connectée par câble USB est

automatiquement sélectionnée.

Pour plus d'informations, reportez-vous à

la section Redémarrer automatiquement

l’imprimante après avoir appliquer les

nouveaux paramètres uu page 32.

c Cliquez sur le bouton [Appliquer].

Les mêmes paramètres que ceux

appliqués à la première imprimante sont

appliqués à la seconde imprimante. Pour configurer des paramètres de sécurité de niveau supérieur :Lors de la vérification du certificat à l'aide des méthodes d'authentification EAP-FAST, PEAP, EAP-TTLS ou EAP-TLS, le certificat ne peut pas être spécifié à partir de l'Outil de paramétrage réseau. Une fois que l'imprimante est configurée de manière à pouvoir se connecter au réseau, spécifiez le certificat en accédant à l'imprimante depuis un navigateur Web.Pour plus de détails sur l'utilisation d'un navigateur Web, voir Gestion basée sur le Web (navigateur Web) (TD-2120N/2130N uniquement) uu page 54.

REMARQUE Si la case [Redémarrer

automatiquement l’imprimante après

utilisation.] est décochée, les

imprimantes ne sont pas redémarrées

après la modification des paramètres, ce

qui réduit le temps nécessaire pour

configurer les imprimantes. Nous vous

conseillons toutefois de cocher la case

[Redémarrer automatiquement

l’imprimante après utilisation.] lorsque

vous configurez la première imprimante.

Vous pourrez ainsi confirmer qu'une

connexion avec le point d'accès peut être

établie correctement avec les paramètres.

Pour plus d'informations, reportez-vous à

la section Redémarrer automatiquement

l’imprimante après utilisation.

d Répétez les étapes a – c pour toutes

les imprimantes dont vous souhaitez

modifier les paramètres.

REMARQUE Pour enregistrer les paramètres actuels

dans un fichier, cliquez sur [Fichier] -

Les mêmes paramètres peuvent être

appliqués à une autre imprimante en

cliquant sur [Fichier] - [Importer], puis en

sélectionnant le fichier de paramètres

exporté. (Voir Importer uu page 32.)

Vous pouvez utiliser [Paramètres de

l’appareil] dans l'Outil de paramétrage

d’imprimante pour modifier les paramètres

par défaut de l'imprimante ainsi que les

paramètres de l'écran tactile

(TD-2120N/2130N uniquement).

Lorsque vous imprimez à partir d'une

application d'ordinateur, divers paramètres

d'impression peuvent être spécifiés à partir

du pilote d'imprimante; par contre, si vous

utilisez [Paramètres de l’appareil] dans

l'Outil de paramétrage d’imprimante, vous

pouvez configurer des paramètres plus

Lorsque [Paramètres de l’appareil] est

ouvert, il est possible de récupérer et

d'afficher les paramètres actuels de

l'imprimante. Si les paramètres actuels ne

peuvent pas être récupérés, les paramètres

précédents s'affichent. Si les paramètres

actuels n'ont pas pu être récupérés et que les

paramètres précédents n'ont pas été

spécifiés, les paramètres par défaut de cet

1 Barre de menusSélectionnez les commandes de chaque menu dans la liste.Si l'adresse IP est réglée sur [STATIC], l'adresse IP de l'imprimante est également modifiée en fonction de l'adresse de la première imprimante. Modifiez l'adresse IP si nécessaire.

5Outil de paramétrage d'imprimante

Sélectionnez l'imprimante dont vous souhaitez

spécifier les paramètres d'appareil.

Si une seule imprimante est connectée, elle est

la seule à être affichée, et il n'est pas

nécessaire d'effectuer une sélection.

3 Onglets de paramètres

Cliquez sur l'onglet contenant les paramètres à

spécifier ou modifier.

• Si apparaît dans l'onglet, les

paramètres de cet onglet ne peuvent pas être

spécifiés ni modifiés. En outre, les paramètres

de l'onglet ne seront pas appliqués à

l'imprimante même si [Appliquer] est

sélectionné. Les paramètres de l'onglet ne

seront pas enregistrés ni exportés lorsque la

commande [Enregistrer dans le fichier de

commande] ou [Exporter] est exécutée.

•«Paramètres panneau (1) » et « Paramètres

panneau (2) » apparaissent uniquement si

TD-2120N/2130N est sélectionné comme

[Imprim.]. Spécifiez les paramètres lorsque

l'écran tactile (en option) est utilisé.

4 Paramètres actuels

Cliquez sur ce bouton pour récupérer les

paramètres depuis l'imprimante actuellement

connectée et les afficher dans la boîte de

dialogue. Les paramètres seront également

récupérés pour les paramètres des onglets

REMARQUE Lorsque vous cliquez sur le bouton

[Date/Heure actuelles], l'heure actuelle est

récupérée depuis l'ordinateur et affichée pour

[Régl. horloge] dans l'onglet « Paramètres

panneau (2) ». (Pour pouvoir spécifier les

réglages d'horloge, vous devez connecter

Affiche les paramètres actuels. Vous pouvez

apporter les modifications requises à l'aide des

menus déroulants, par une saisie directe ou

par d'autres méthodes.

Quitte [Paramètres de l’appareil] et revient à

la fenêtre principale de l'Outil de paramétrage

Cliquez sur [Appliquer] pour appliquer les

paramètres à l'imprimante.

Pour enregistrer les paramètres spécifiés dans

un fichier de commande, sélectionnez

[Enregistrer dans le fichier de commande]

dans le menu déroulant.

Le fichier de commande enregistré peut être

utilisé avec la fonction de stockage de masse

pour appliquer les paramètres à une

imprimante. (Voir Fonctions de stockage de

masse uu page 53.)Chapitre 3

Onglets de paramètres 3

1 Désactiver ces paramètres

Lorsque cette case est cochée, apparaît

dans l'onglet, et les paramètres ne peuvent

plus être spécifiés ni modifiés.

Les paramètres d'un onglet où apparaît

ne seront pas appliqués à l'imprimante même

si [Appliquer] est sélectionné. Par ailleurs, les

paramètres de l'onglet ne seront pas

enregistrés ni exportés lors de l'exécution de la

commande [Enregistrer dans le fichier de

commande] ou [Exporter].

Pour appliquer les paramètres à l'imprimante,

ou bien les enregistrer ou les exporter, veillez

2 Mise sous tension à la connexion

Indiquez si l'imprimante doit s'allumer

automatiquement ou non lorsque le cordon

d'alimentation c.a. est raccordé à une prise de

Paramètres disponibles : [Activer],

3 Mise hors tension auto

Spécifiez le délai qui doit s'écouler avant que

l'imprimante s'éteigne automatiquement.

Paramètres disponibles : [Aucune], 10 min. à

60 min. (par incréments de 10 min.)

4 Posit. Sortie (TD-2120N/2130N uniquement)

Sélectionnez l'emplacement de sortie du

Paramètres disponibles : [Détachable],

Sélectionnez le format des commandes de

Paramètres disponibles : [Raster], [ESC/P],

Sélectionnez le sens d'impression.

Paramètres disponibles : [Normal], [Inverser

Ce paramètre est appliqué uniquement si le

pilote d'imprimante n'est pas utilisé. Si le pilote

d'imprimante est utilisé, le paramètre spécifié

dans le pilote d'imprimante est appliqué.

7 Priorité à l’impression

Sélectionnez la qualité d'impression de

Paramètres disponibles : [Qualité], [Vitesse]

[Priorité à l’impression] peut également être

modifié à l'aide du pilote d'imprimante. Par

contre, le paramètre sera effacé lors de la mise

hors tension de l'imprimante. Si le paramètre

est modifié à l'aide de cet outil, il sera conservé

même si l'imprimante est mise hors tension. De

ce fait, si vous comptez imprimer sans utiliser

le pilote d'imprimante, utilisez cet outil pour

modifier ce paramètre.

8 Densité d’impression

Ajustez la densité d'impression de

Paramètres disponibles : -5–+5

9 Aligner le bord avant du papier lorsque le

Sélectionnez si le papier doit être chargé

automatiquement ou non lorsque vous fermez

Paramètres disponibles : [Avancer], [Ne pas

6Outil de paramétrage d'imprimante

10 Réglages du point de référence

Réglez la position du point de référence (point

d'origine pour l'impression). Cette fonction

permet de corriger les défauts d'alignement

dus à des différences entre les modèles

d'imprimante ou aux marges fixes de certaines

Le point de référence ne peut pas être ajusté

pour l'impression raster.

11 Ajustement de la barre de coupe

Ajustez la position de découpe de la barre de

coupe en fonction du support papier.

Réglages disponibles : -0,39 à 0,39 po (-10

1 Désactiver ces paramètres

Lorsque cette case est cochée, apparaît

dans l'onglet, et les paramètres ne peuvent

plus être spécifiés ni modifiés.

Les paramètres d'un onglet où apparaît

ne seront pas appliqués à l'imprimante même

si [Appliquer] est sélectionné. Par ailleurs, les

paramètres de l'onglet ne seront pas

enregistrés ni exportés lors de l'exécution de la

commande [Enregistrer dans le fichier de

commande] ou [Exporter].

Pour appliquer les paramètres à l'imprimante,

ou bien les enregistrer ou les exporter, veillez

2 Fonction de la touche Imprimer

Sélectionnez l'opération qui s'exécute lorsque

vous appuyez sur le bouton d'impression .

Si [Paramètres du programme] est

sélectionné, cliquez sur le bouton [Fichier] et

sélectionnez le fichier de commande.

Paramètres disponibles : [Imprimer le

modèle], [Rapport d’informations sur

l’imprimante], [Désactiver la clé],

[Paramètres du programme]

3 Rapport d’informations sur l’imprimante

Sélectionnez les sections qui seront imprimées

lors de l'impression des informations de

configuration de l'imprimante.

Paramètres disponibles : [Tout], [Journal

d’utilisation], [Paramètres de l’imprimante],

[Données de transfert de l’imprimante]

(Voir Impression des paramètres de

configuration de l'imprimante uu page 21.)

Sélectionnez s'il faut ou non sérialiser à partir

du dernier numéro imprimé.

Paramètres disponibles : [Du dernier],

5 Enregistrer le journal d’impression de

Sélectionnez si vous souhaitez enregistrer ou

non le journal d'impression de l'imprimante. Si

[Désactiver] est sélectionné, [Outils] -

[Enregistrer le journal d’impression dans

un fichier] ne peut pas s'exécuter.

Paramètres disponibles : [Activer],

6 Imprimer les données après l’impression

Sélectionnez si vous souhaitez effacer

automatiquement les données imprimées

Paramètres disponibles : [Effacer toutes les

données d’impression], [Conserver les

données d’impression]

Choisissez d'ajouter ou non des marges autour

Paramètres disponibles : [Avec marges], [Pas

* Si ce paramètre n'apparaît pas dans l'onglet,

mettez à jour le pilote d'imprimante à la version

Vous pouvez télécharger la version la plus

récente sur le site Web de support.

Onglet Réglage capteur 3

Si vous utilisez des rouleaux RD, il n'est pas

nécessaire de régler les capteurs.

1 Désactiver ces paramètres

Lorsque cette case est cochée, apparaît

dans l'onglet, et les paramètres ne peuvent

plus être spécifiés ni modifiés.

En outre, les paramètres de l'onglet où

apparaît ne seront pas appliqués à

l'imprimante même si [Appliquer] est

sélectionné. Pour appliquer les paramètres

spécifiés ou modifiés, veillez à décocher la

2 Capteur de support

(transmissif/espacement)

Il est possible de régler les paramètres du

capteur transmission/espace.

[Sensibilité de détection]

Réglez la précision du capteur qui détecte les

espaces (espacement) pour les étiquettes pré-

Paramètres disponibles : -2–+2

[Réglage de la luminescence]

Réglez la quantité de lumière émise par le

capteur transmission/espace.

Paramètres disponibles : -2–+2

3 Capteur de support (réflectif/barre)

Il est possible de régler les paramètres du

capteur réflexion/marque noire.

[Sensibilité de détection du marquage]

Réglez la précision du capteur qui détecte les

Paramètres disponibles : -2–+2

[Réglage de la luminescence]

Réglez la quantité de lumière émise par le

capteur réflexion/marque noire.

Paramètres disponibles : -2–+2

4 Capteur de support (décolleuse)

(TD-2120N/2130N uniquement)

Ceci apparaît si TD-2120N/2130N est

sélectionné pour [Imprim.]. Spécifiez les

paramètres en cas d'utilisation de la fonction

de décollage d'étiquettes (en option).

Réglez la précision du capteur qui détecte si

l'étiquette a été décollée.

Paramètres disponibles : -2–+2

Paramètres panneau (1) 3

Spécifiez les paramètres lorsque l'écran

tactile (en option) est utilisé

(TD-2120N/2130N uniquement).

11Outil de paramétrage d'imprimante

Paramètres panneau (2) 3

1 Désactiver ces paramètres

Lorsque cette case est cochée, apparaît

dans l'onglet, et les paramètres ne peuvent

plus être spécifiés ni modifiés.

Les paramètres d'un onglet où apparaît

ne seront pas appliqués à l'imprimante même

si [Appliquer] est sélectionné. En outre, les

paramètres de l'onglet ne seront pas

enregistrés ni exportés lorsque la commande

[Enregistrer dans le fichier de commande]

ou [Exporter] est exécutée. Pour appliquer les

paramètres à l'imprimante ou encore les

enregistrer ou les exporter, veillez à décocher

Sélectionnez le panneau tactile à utiliser.

Paramètres disponibles : [Panneau touches

numériques (A)], [Panneau touches

Sélectionnez le type de données affecté aux

touches sur le panneau de commande

Pour affecter des modèles, sélectionnez

Pour affecter des bases de données liées à un

seul modèle, sélectionnez [Base données].

Paramètres disponibles : [Modèle], [Base

Sélectionnez les unités de mesure pour les

paramètres affichés.

Paramètres disponibles : [mm], [pouce]

Sélectionnez la langue de l'écran tactile.

REMARQUE Les langues d'affichage disponibles varient

selon le modèle d'imprimante utilisé. Si la

langue sélectionnée ne peut pas être utilisée

pour l'écran tactile, la langue d'affichage ne

Assurez-vous que l'écran tactile peut afficher

la langue sélectionnée.

Sélectionnez si le rétroéclairage de l'écran

Paramètres disponibles : [Activé], [Désactivé]

7 Contraste LCD Sélectionnez le contraste de l'écran ACL.

Paramètres disponibles : -2–+2

Sélectionnez si l'imprimante doit émettre un

signal sonore lorsque vous appuyez sur une

touche du panneau tactile.

Paramètres disponibles : [Activé], [Désactivé]

Sélectionnez si la mise en page des étiquettes

peut être modifiée ou non.

Paramètres disponibles : [Activé], [Désactivé]

Sélectionnez si les paramètres sélectionnés en

appuyant sur [ ] (touche Réglages) sur

l'écran tactile peuvent ou non être modifiés.

Paramètres disponibles : [Activé], [Désactivé]

Définissez le mot de passe permettant

d'accéder aux paramètres de base spécifiés

en appuyant sur [ ] (touche Admin) sur

l'écran tactile. Sélectionnez un mot de passe à

4 chiffres. Si la case [Afficher le mot de passe

à l’écran] est cochée, les mots de passe

spécifiés s'affichent dans la fenêtre de

Définissez la date et l'heure qui s'affichent sur

Pour que vous puissiez spécifier les réglages

d'heure, l'écran tactile doit être connecté.

13 Date/Heure actuelles

Cliquez pour récupérer la date et l'heure

actuels depuis l'ordinateur, et les afficher.

Sélectionnez le format de date pour l'horloge.

Sélectionnez le format heure pour l'horloge.

Sélectionnez si un message doit s'afficher

avant l'impression pour que le nombre de

copies puisse être confirmé.

Paramètres disponibles : [Activé], [Désactivé]

Spécifiez le nombre de copies par défaut qui

apparaît lors de l'impression.

Paramètres disponibles : 1–999

Choisissez si vous souhaitez conserver le

nombre de copies défini depuis le panneau

tactile après l'impression des copies.

Ce réglage du panneau tactile s'applique

jusqu'à la mise hors tension de l'imprimante.

Paramètres disponibles : [N° départ], [Du

19 Recherche dans la base de données*

Si vous utilisez un modèle avec une base de

données liée, sélectionnez si vous souhaitez

rechercher des enregistrements de base de

données par numéro de ligne ou par contenu.

Paramètres disponibles : [Par n° ligne], [Par

* Si ce paramètre n'apparaît pas dans l'onglet,

mettez à jour le pilote d'imprimante à la version

Vous pouvez télécharger la version la plus

récente sur le site Web de support.

support.brother.comOutil de paramétrage d'imprimante

1 Appliquer les paramètres à l’imprimante

Applique les paramètres à l'imprimante.

Exécute la même opération que lorsque vous

cliquez sur le bouton [Appliquer].

2 Enregistrer les paramètres dans le fichier

Enregistre les paramètres spécifiés dans un

fichier de commande.

Exécute la même opération que lorsque

[Enregistrer dans le fichier de commande]

est sélectionné dans la liste déroulante

Importe le fichier exporté et applique les

paramètres à cet outil.

Enregistre les paramètres actuels dans un

5 Enregistrer le journal d’impression dans un

Enregistre le journal d'impression dans un

fichier au format CSV.

Le journal d'impression inclut les informations

 Heure et date d'impression (uniquement si

l'écran tactile est utilisé. L'heure

enregistrée est celle de la fin de

 Nom de la base de données liée au

 Nombre d'enregistrements dans la base de

 Nombre de copies imprimées

 Informations d'erreur

* Uniquement lors de l'impression de modèles

enregistrés sur l'imprimante

REMARQUE Le journal d'impression ne peut pas être

enregistré dans un fichier si [Enregistrer le

journal d’impression de l’imprimante] dans

l'onglet [Avancés] a été défini sur [Désactiver]

et que le paramètre a déjà été appliqué à

6 Imprimer le rapport d’informations

Les paramètres d'imprimante suivants seront

 Version du programme

 Historique d'utilisation de l'imprimante

 Motif de test point manquant

 Liste des données transférées

 Paramètres de communication

REMARQUE Les informations de configuration de

l'imprimante peuvent également être

imprimées à l'aide du bouton d'impression .

Pour plus d'informations, reportez-vous à la

section Impression des paramètres de

configuration de l'imprimante uu page 21.

7 Restaurer les paramètres d’origine

Rétablit tous les paramètres de l'imprimante, y

compris les paramètres de communication, à

leurs réglages d'usine par défaut. Par contre,

les modèles et les bases de données

enregistrés sur l'imprimante et le journal

d'impression ne sont pas supprimés.

8 Supprimer le modèle et la base de données

Supprime les modèles et les bases de

données enregistrés sur l'imprimante.

9 Supprimer le journal d’impression

Supprime le journal d'impression enregistré

10 Paramètres d’option

Si la case [Ne pas afficher de message

d’erreur si les paramètres actuels ne

peuvent pas être récupérés au démarrage.]

est cochée, aucun message ne s'affichera la

Affiche les informations de version.Outil de paramétrage d'imprimante 45

Paramètres de P-touch

Le mode P-touch Template fournit des

fonctions d'insertion de données depuis un

appareil (par exemple, un lecteur de codes-

barres connecté à l'imprimante) vers des

objets texte et code-barres dans des mises

en page enregistrées sur l'imprimante. Cette

fonction est utile pour imprimer facilement

des étiquettes et des codes-barres.

Vous pouvez spécifier ou modifier les

fonctions de P-touch Template en utilisant

[Paramètres de P-touch Template] dans

l'Outil de paramétrage d’imprimante.

Les fonctions suivantes sont des fonctions

Opérations de base 3

 Impression de modèles prédéfinis

Si des mises en page d'étiquette

fréquemment utilisées sont enregistrées

sur l'imprimante, vous pouvez réimprimer

des étiquettes par simple scannage du

code-barres pour chaque mise en page

 Impression de codes-barres

Les codes-barres numérisés à l'aide du

lecteur de codes-barres peuvent être

imprimés avec le protocole et la taille d'un

modèle précédemment créé.

 Impression d'étiquettes assistée par base

Il est possible d'imprimer des étiquettes

dont les objets du modèle sont remplacés

par les données d'une base de données

en reliant les objets d'une mise en page

d'étiquette à une base de données.

Opérations avancées 3

 Impression avec fonction de numérotation

Les étiquettes peuvent être imprimées

avec incrémentation automatique d'un

numéro ou d'un code-barres sur

REMARQUE Pour plus d'informations sur l'utilisation

des fonctions P-touch Template, reportez-

vous au Guide utilisateur - Logiciel fourni

sur le CD-ROM. Par ailleurs, si la

référence de commande est utilisée,

reportez-vous à P-touch Template

Command Reference. Les versions les

plus récentes peuvent être téléchargées

sur le site Web de support.

Sélectionnez le produit, puis sélectionnez

[Manuels].Chapitre 3

Boîte de dialogue Paramètres

de P-touch Template 3

1 Default Command Mode

Pour utiliser P-touch Template, sélectionnez le

mode [P-touch Template].

Paramètres disponibles : [P-touch Template],

2 Default Template Number

Spécifiez le numéro de modèle sélectionné

comme modèle par défaut lors de la mise sous

tension de l'imprimante.

Toutefois, si un modèle a été configuré comme

ne devant pas être transféré à l'imprimante, le

numéro de ce modèle ne peut pas être

3 Data Delimiter for P-touch

Un caractère de délimitation désigne le

symbole utilisé pour indiquer quand passer à

l'objet suivant dans les données envoyées. Il

est possible de spécifier entre 1 et 20

4 Trigger for P-touch Template Printing

Sélectionnez l'une des trois options suivantes

pour déclencher le démarrage de l'imprimante.

[Command Character] : L'impression

démarre à la réception du caractère de

commande spécifié ici.

[Data Insertion into All the Objects] :

L'impression démarre à la réception du

caractère de délimitation pour le dernier objet.

[Received Data Size] : L'impression démarre

à la réception du nombre de caractères

spécifié ici. Les caractères de délimitation ne

sont toutefois pas comptabilisés dans le

nombre de caractères.

5 Character Code Table

Sélectionnez l'un des trois ensembles de code

de caractères suivants.

Paramètres disponibles : [Windows1252],

[Windows1250], [Brother standard]

6 International Character Set

Sélectionnez l'un des pays suivants pour

l'ensemble de caractères.

Paramètres disponibles : [United States],

[France], [Germany], [Britain], [Denmark I],

[South Korea], [Legal]

Les 12 codes suivants sont activés selon le

pays sélectionné, parmi ceux énumérés ci-

23h 24h 40h 5Bh 5Ch 5Dh 5Eh 60h 7Bh 7Ch

Pour connaître les caractères activés,

reportez-vous à P-touch Template Command

Reference (qui peut être téléchargé sur le Site

Web de soutien Brother).

7 Command Prefix Character

Modifiez le code de caractère du préfixe.

Sélectionnez un code à un caractère.

Le caractère de préfixe est le code permettant

d'identifier les commandes utilisées en mode

8 Non-Printed Character

Les caractères spécifiés ici ne sont pas

imprimés lors de la réception des données.

Spécifiez 1 à 20 caractères.

1Outil de paramétrage d'imprimante

9 Available Return Code

Le code de retour à la ligne est utilisé lors du

chargement de données pour indiquer que les

données suivantes devraient être déplacées à

la ligne suivante dans un objet texte. Vous

pouvez sélectionner l'un des quatre codes de

retour à la ligne suivante, ou spécifier 1 à 20

caractères comme code de retour à la ligne.

Paramètres disponibles : [^CR], [\0D\0A],

Sélectionnez si les codes GS, qui sont inclus

dans les protocoles de codes-barres tels que

GS1-128 (UCC/EAN-128), doivent être

remplacés par les codes FNC1.

Si cette case est cochée, un code GS reçu est

remplacé par le code FNC1. Si cette case est

décochée, un code GS reçu est émis tel quel.

Spécifiez le nombre de copies. Vous pouvez

spécifier un nombre compris entre 1 et 99.

12 Give priority to print quality

Sélectionnez le paramètre de qualité

d'impression. Si cette case est cochée, la

priorité est donnée à la qualité d'impression.

Si cette case est décochée, la priorité est

donnée à la vitesse d'impression.

13 Inverted 180 Degrees

Si cette case est cochée, les données seront

imprimées après une rotation de 180 degrés.

14 Communication Settings

Sélectionnez les paramètres suivants pour la

communication série :

Baud Rate : De [300] bits/s à [115 200] bits/s

Après avoir cliqué sur le bouton [Set] (dans la

boîte de dialogue principale ou la boîte de

dialogue Paramètres de communications), les

paramètres sont enregistrés en tant que fichier

.ini lorsque la boîte de dialogue est fermée.

Pour enregistrer les paramètres spécifiés dans

un fichier de commande, sélectionnez [Save in

Command File] dans le menu déroulant. Le

fichier de commande enregistré peut être

utilisé avec la fonction de stockage de masse

pour appliquer les paramètres à une

imprimante. (Voir Fonctions de stockage de

Annule les paramètres et ferme la boîte de

dialogue. Les paramètres ne changeront pas.

Cliquez sur ce bouton pour réinitialiser les

paramètres (y compris ceux de la boîte de

dialogue [Communication Settings]) à leurs

réglages d'usine par défaut.Chapitre 3

L'option [Configuration du format de

papier] de l'Outil de paramétrage

d’imprimante permet d'ajouter des formats

de papier non disponibles dans la liste [Taille

du papier] du pilote d'imprimante.

Contrairement à la procédure de définition

des paramètres papier pour une imprimante

normale, le format de papier doit être envoyé

à l'imprimante pour être ajouté.

Si vous imprimez sur un format de papier non

enregistré au niveau de l'imprimante, vous

risquez de ne pas obtenir les résultats

d'impression prévus.

Configuration du format de

1 Paramètres actuels

Affiche les paramètres actuels pour le format

de papier sélectionné.

Cliquez sur ce bouton pour afficher la boîte de

dialogue [Nouveau] et enregistrer un nouveau

format de papier. Pour plus d'informations,

reportez-vous à la section Boîte de dialogue

Ce bouton permet de modifier les paramètres

du format de papier sélectionné.

Pour enregistrer le format de papier

sélectionné conformément aux nouveaux

paramètres, cliquez sur [Remplacer]. Pour

ajouter un format de papier sur la base des

nouveaux paramètres, modifiez le nom dans la

zone [Nom du format de papier], puis cliquez

Les formats de rouleau RD prédéfinis ne

peuvent pas être modifiés.

Ce bouton permet de supprimer le format de

papier sélectionné. Il est impossible de

restaurer un format de papier supprimé.

Lit le fichier texte contenant les paramètres de

format de papier et l'utilise pour remplacer le

contenu de la liste [Formats de papier

actuellement enregistrés].

N'enregistrez pas un format de papier si

le même format de papier a déjà été

enregistré, au risque d'obtenir des

résultats inattendus.

Si vous souhaitez utiliser du papier du

même format que celui actuellement

enregistré, sélectionnez le format

souhaité dans la liste [Formats de

papier actuellement enregistrés]

dans la boîte de dialogue

[Configuration du format de papier],

puis modifiez les paramètres depuis la

boîte de dialogue [Modifier].

Une fois la liste importée, tout le

contenu de la liste [Formats de papier

actuellement enregistrés] est

remplacé par les formats de papier

importés.Outil de paramétrage d'imprimante

Exporte dans un fichier les formats de papier

figurant dans la liste [Formats de papier

actuellement enregistrés]. Les formats

exportés peuvent ensuite être distribués à

d'autres ordinateurs. Pour plus d'informations,

reportez-vous à la section Distribution des

formats de papier uu page 51.

Quitte [Configuration du format de papier] et

revient à la fenêtre principale de l'Outil de

paramétrage d’imprimante.

Cliquez sur le bouton b puis sélectionnez une

Cliquez sur [Enregistrer le format de papier

avec l’imprimante] pour enregistrer les

paramètres du format de papier sélectionné

Cliquez sur [Enregistrer dans le fichier de

commande] pour exporter les paramètres du

papier sous la forme d'un fichier de

commande. (L'extension de fichier est

• Lorsque le format de papier est enregistré sur

l'imprimante et que vous cliquez sur [Quitter],

la boîte de dialogue [Configuration du format

de papier] apparaît et le format de papier est

ajouté à la liste [Formats de papier

actuellement enregistrés]. Si l'application est

en cours d'exécution, quittez-la, puis

redémarrez-la pour que le nouveau format de

papier apparaisse dans la liste.

• Si les fonctions suivantes sont utilisées, vous

pouvez facilement appliquer leurs paramètres

• Fonction de stockage de masse (page 53)

(File Transfer Profile (FTP))

Boîte de dialogue Nouveau 3

1 Nom du format de papier

Entrez le nom du format de papier à ajouter.

Sélectionnez le type de papier.

Paramètres disponibles : [Ruban de longueur

continue], [Support avec marques],

[Etiquette Pré-découpée]

3 Paramètres détaillés

Spécifiez les détails du format de papier à

4 Réglages d’impression avancés

Cliquez sur ce bouton pour afficher la boîte de

dialogue [Réglages d’impression avancés]

et effectuer des réglages d'impression plus

avancés pour chaque format de papier. Pour

plus d'informations, reportez-vous à la section

Boîte de dialogue Réglages d'impression

Annule les paramètres et ferme la boîte de

dialogue. Les paramètres ne changeront pas.

Cliquez sur ce bouton pour ajouter le format du

Ces commandes de paramètres sont

uniquement conçues pour l'application

de paramètres à une imprimante. Elles

ne peuvent pas être importées dans

[Configuration du format de papier].

Boîte de dialogue Réglages

d'impression avancés

1 Réglages du point de référence

Réglez la position du point de référence (point

d'origine pour l'impression). Cette fonction

permet de corriger les défauts d'alignement

dus à des différences entre les modèles

d'imprimante ou aux marges fixes de certaines

2 Ajustement de la barre de coupe

Ajustez la position de découpe de la barre de

coupe en fonction du support papier.

Réglages disponibles : -0,39 à 0,39 po (-10

Sélectionnez un paramètre lorsque vous avez

besoin d'ajuster le degré de chaleur (énergie)

de la tête d'impression, par exemple si vous

utilisez un papier spécial.

• Lorsque vous utilisez du papier « Papier pour

reçus premium »*, sélectionnez [RD 2.25" (57

mm)] dans la boîte de dialogue

[Configuration du format de papier], cliquez

sur le bouton [Modifier], puis réglez [Rang

énergétique] sur [4] dans la boîte de dialogue

[Réglages d’impression avancés].

Si vous utilisez le papier « Papier pour reçus

standard »*, réglez [Rang énergétique] sur

* Les types de papier disponibles varient selon

• Des écarts de contraste peuvent être visibles

au niveau des résultats d'impression en raison

de l'environnement d'exploitation et du support

utilisé. Modifiez le réglage si nécessaire.

4 Capteur de support

(transmissif/espacement)

Réglez la précision avec laquelle le capteur

transmission/espace détecte les espaces

(espacement) pour les étiquettes pré-

découpées et la quantité de lumière émise par

Vous pouvez spécifier les paramètres lorsque

[Types de papier] est défini sur [Etiquette

REMARQUE Les paramètres définis pour [Capteur de

support (transmissif/espacement)]

(page 40) dans la boîte de dialogue

[Paramètres de l’appareil] auront un effet.

Spécifiez des valeurs appropriées.

Exemple de paramètres :

5 Capteur de support (réflectif/barre)

Réglez la précision avec laquelle le capteur

réflexion/marque noire détecte les marques

noires et la quantité de lumière émise par le

Effet 40Outil de paramétrage d'imprimante 51

3 Vous pouvez spécifier les paramètres lorsque [Types de papier] est défini sur [Support avec marques].

REMARQUE Les paramètres définis pour [Capteur de support (réflectif/barre)] (page 40) dans la boîte de dialogue [Paramètres de l’appareil] auront un effet. Spécifiez des valeurs appropriées.Exemple de paramètres :

6OK Enregistre les paramètres et revient à la boîte de dialogue [Nouveau].7 AnnulerAnnule les paramètres et ferme la boîte de dialogue. Les paramètres ne changeront pas. Distribution des formats de

Les formats de papier exportés depuis la liste

[Formats de papier actuellement

enregistrés] peuvent être distribués sur

d'autres ordinateurs.

Distribution des formats de papier

Si le pilote d'imprimante a été installé sur

l'ordinateur de destination, seuls les formats

de papier doivent être distribués.

a Depuis l'ordinateur d'origine, spécifiez

les paramètres de format de papier, puis

cliquez sur [Exporter]. (Pour plus

d'informations, reportez-vous à la

section Configuration du format de

Les fichiers suivants sont créés.

bst213ed.txt, bst213ed.ptd, pdt3635.bin

b Enregistrez le fichier bst202ed.txt,

bst212ed.txt ou bst213ed.txt dans un

emplacement quelconque de

l'ordinateur destinataire.

c Sur l'ordinateur de destination, cliquez

Les formats de papier sont remplacés

par ceux qui sont importés. Paramètre EX1 Paramètre EX2 Paramètres de l’appareil 2-2 Configuration du format de papier 22 Effet 40Chapitre 3

Distribution des formats de papier

fournis avec le programme

Si le pilote d'imprimante n'a pas été installé

sur l'ordinateur de destination, les formats de

papier qui peuvent être distribués sont ceux

fournis avec le programme d'installation du

a Depuis l'ordinateur d'origine, spécifiez

les paramètres de format de papier, puis

cliquez sur [Exporter]. (Pour plus

d'informations, reportez-vous à la

section Configuration du format de

Les fichiers suivants sont créés.

bst213ed.txt, bst213ed.ptd, pdt3635.bin

b Insérez le CD-ROM dans le lecteur de

CD-ROM de l'ordinateur d'origine.

c Copiez le dossier TD-2000 qui se trouve

sur le lecteur de CD-ROM:\votre

langue\Pilotes dans un emplacement

quelconque de l'ordinateur d'origine.

d Remplacez le contenu du dossier

Personnalisé de TD-2000\Pilotes

(copié à l'étape c) par les trois fichiers

e Enregistrez le dossier TD-2000 à un

emplacement quelconque de

l'ordinateur de destination.

f Sur l'ordinateur de destination, double-

cliquez sur [Setup.exe].

Menez à bien l'installation en suivant les

instructions qui s'affichent à l'écran.53

Fonctions de stockage

Stockage de masse 4 La fonctionnalité de stockage de masse vous permet d'exécuter des commandes en envoyant des données à l'imprimante depuis un ordinateur ou un autre appareil par USB. Les fichiers copiés dans la zone de stockage de masse de l'imprimante sont traités lorsque vous appuyez sur le bouton d'impression .Cette fonctionnalité peut être utile dans les situations suivantes : Lorsque vous souhaitez appliquer des modèles (format .blf) et des paramètres stockés dans un fichier de commande (format .bin) et distribués par l'administrateur à une imprimante sans passer par un outil personnalisé Lorsque vous souhaitez exécuter des commandes sans installer le pilote d'imprimante Lorsque vous souhaitez imprimer et transmettre des données depuis un appareil utilisant un système d'exploitation (y compris un système d'exploitation non-Windows) équipé d'une fonctionnalité d'hôte USB Utilisation de la fonctionnalité

de stockage de masse 4

a Assurez-vous que l'imprimante est éteinte. b Tout en appuyant sur le bouton d'impression , appuyez sur le bouton marche-arrêt et maintenez-le enfoncé.L'imprimante démarre en mode de stockage de masse et le voyant POWER (Marche-arrêt) s'allume en orange. c Connectez l'ordinateur ou l'appareil à l'imprimante par câble USB.La zone de stockage de masse de l'imprimante s'affiche sur l'écran de l'ordinateur ou de l'appareil. REMARQUE Si la zone de stockage de masse ne s'affiche pas automatiquement, reportez-vous aux instructions du système d'exploitation de l'ordinateur ou de l'appareil pour savoir comment l'afficher.

d Faites glisser le fichier à copier dans la zone de stockage de masse. e Appuyez sur le bouton (Imprimer). Le fichier de commande est exécuté.Pendant l'exécution du fichier, le voyant POWER (Marche-arrêt) s'allume en orange et le voyant STATUS (État) clignote en vert. f Après l'exécution du fichier, le voyant STATUS (État) s'éteint. g Pour désactiver le mode de stockage de masse, éteignez l'imprimante.L'imprimante démarrera en mode de fonctionnement normal. Autres fonctions 4Chapitre 4

Gestion basée sur le

Cette imprimante est équipée d'un serveur

Web qui vous permet de surveiller le statut de

l'imprimante ou de modifier certains de ses

paramètres en utilisant le protocole HTTP

(Hypertext Transfer Protocol).

• Veuillez vous assurer que JavaScript et

les témoins (cookies) sont toujours

activés, quel que soit le navigateur utilisé.

• Pour utiliser la gestion basée sur le Web,

votre réseau doit utiliser le protocole

TCP/IP et l'imprimante et l'ordinateur

doivent disposer d'une adresse IP

valable. Imprimez les informations de

configuration de l'imprimante pour

connaître l'adresse IP de l'imprimante.

Pour plus d'informations, reportez-vous à

la section Impression des paramètres de

configuration de l'imprimante

a Ouvrez votre navigateur Web.

b Tapez « http://xxx.xxx.xxx.xxx/ » dans

la barre d'adresses du navigateur Web.

(« xxx.xxx.xxx.xxx » est l'adresse IP de

Exemple : http://192.168.1.2/

c Vous pouvez maintenant modifier les

paramètres du serveur d'impression.

REMARQUE Si vous avez défini un mot de passe

réseau, vous devez le saisir lorsque le

système vous y invite pour accéder à la

gestion basée sur le Web.

Pour plus d'informations, reportez-vous

au Guide utilisateur - Réseau fourni sur le

 Lorsque l'imprimante est éteinte, le

mode de stockage de masse est

désactivé et tous les fichiers se

trouvant dans la zone de stockage

de masse sont supprimés.

 Cette fonctionnalité prend en

charge les fichiers .bin et .blf.

N'utilisez pas d'autres formats avec

cette fonctionnalité.

 Ne créez pas de dossiers dans la

zone de stockage de masse. Si

vous créez un dossier, les fichiers

qu'il contient ne seront pas

 La capacité de la zone de stockage

de masse est de 2,45 Mo.

L'utilisation de fichiers de plus de 2

Mo ne peut pas être garantie.

 Si plusieurs fichiers sont copiés, il

est impossible de garantir l'ordre

d'exécution des fichiers.

 Les connexions réseau câblé ou

sans fil, les connexions Bluetooth

ou les connexions par adaptateur

série RJ25 à DB9M ne sont pas

disponibles lorsque l'imprimante

fonctionne en mode de stockage de

 Ne tentez pas d'accéder à d'autres

fichiers dans la zone de stockage de

masse lors de l'exécution d'un

fichier copié.Autres fonctions

Kit de développement

Un kit de développement logiciel (SDK) est

Center (http://www.brother.com/product/dev/

Il est possible de télécharger le kit de

développement logiciel b-PAC et les kits de

développement logiciel pour périphériques

mobiles (Windows Mobile, Android, iPhone et

iPad). (Les SDK disponibles pour

téléchargement peuvent être modifiés sans

5 L'entretien de l'imprimante peut être effectué au besoin. Toutefois, certains environnements exigent un entretien plus fréquent (par exemple, dans un environnement poussiéreux). Si vous n'éliminez pas les poussières et les saletés, des bandes blanches peuvent apparaître sur les étiquettes imprimées, et des bourrages papier peuvent se produire. Entretien de la tête

5 Nettoyez la tête d’impression (1) avec un coton-tige trempé dans de l’alcool isopropylique.Nettoyez la tête d’impression une fois par jour ou à chaque remplacement de rouleau, selon la première éventualité.

ATTENTION Ne laissez pas votre peau entrer en contact avec la tête d’impression, ce pour éviter les dommages électrostatiques et la corrosion.

Ne touchez pas la surface du support d’impression.

Assurez-vous que votre imprimante se trouve dans une pièce bien ventilée. En cas de condensation, mettez l’imprimante hors tension et attendez la fin de la condensation.

Ne rayez pas et ne frappez pas la surface de la tête d’impression.

Ne soufflez pas la poussière avec votre bouche. Entretien de l'imprimante 5

1Entretien de l'imprimante 57

Entretien du rouleau

pour éliminer les saletés du rouleau

Entretien de la sortie

Si de la colle s'accumule sur la sortie du

papier (1) et que le papier se coince dans

l'imprimante, débranchez l'imprimante de la

prise de courant et nettoyez la sortie du

papier à l'aide d'un chiffon légèrement imbibé

d'alcool isopropyle.

N'utilisez pas de solvants organiques, tels que du benzène. 1

Entretien de la fonction

d'étiquettes (option)

Si de la colle s'accumule sur la sortie du

papier (1), le séparateur du décolleur (2) ou le

capteur du décolleur (3) et que le papier se

coince dans l'imprimante, débranchez

l'imprimante de la prise de courant puis

nettoyez chaque composant à l'aide d'un

chiffon légèrement imbibé d'alcool

Les voyants s'allument et clignotent pour indiquer l'état de l'imprimante. Les symboles suivants

sont utilisés dans cette section pour indiquer les différents motifs et couleurs des voyants.

Pour plus d'informations sur les causes d'erreur et les solutions, voir Dépannage uu page 61.

Le voyant brille dans la couleur indiquée

Le voyant clignote dans la couleur indiquée

Le voyant clignote 1 ou 3 fois dans la couleur

indiquée, puis s'éteint

Le voyant brille ou clignote selon un motif ou

dans une couleur quelconque

Le voyant est éteint POWER (Marche-arrêt)STATUS (État) DescriptionImprimante alluméeInitialisationCouvercle supérieur du logement du rouleau RD ouvertRéception de donnéesTransfert/importation de donnéesEn cours de refroidissement(3 fois) (3 fois)Réinitialisation du champ d'incrémentation(1 fois) (1 fois)Initialisation terminée(Une fois toutes les 1,8 secondes)Erreur 1 Voir Dépannage uu page 61. (Deux fois toutes les 1,8 secondes)Erreur 2 Voir Dépannage uu page 61. Erreur systèmeEn mode d'amorçageChapitre 6

* TD-2120N/2130N uniquement

Réinitialisation en cours

En mode de stockage de masse

Traitement du fichier en mode de stockage de masse

 Réseau sans fil activé et connecté*

(si la connexion sans fil en option est utilisée)

(si la connexion Bluetooth en option est utilisée)

 Port hôte USB connecté à un appareil pris en charge

(Une fois toutes les

Réseau sans fil activé mais non connecté*

(si la connexion sans fil en option est utilisée)

Configuration de WPS en cours*

(si la connexion sans fil en option est utilisée)

(si la connexion Bluetooth en option est utilisée)

STATUS (État) Description61

Présentation générale 7

En cas de problème avec l'imprimante, vérifiez en tout premier lieu si les tâches suivantes ont été exécutées correctement :  L'imprimante est-elle alimentée par l'adaptateur c.a. ou par la batterie Li-ion rechargeable (en option) ? Voir Raccordement à une prise de courant c.a. uu page 3 ou Utilisation de la batterie Li-ion rechargeable/batterie externe (en option : PA-BT-4000LI/PA-BB-001) (TD-2120N/2130N uniquement) uu page 125.

 Le pilote d'imprimante approprié est-il sélectionné et installé ?

Voir Installation du pilote d'imprimante et des logiciels uu page 4.  L'imprimante est-elle raccordée à un ordinateur ? Voir Raccordement de l'ordinateur et de l'imprimante uu page 23.

Si le problème n'est pas résolu, consultez les conseils de dépannage de ce chapitre pour de l'assistance.

REMARQUE Pour plus d'informations sur les messages d'erreur qui s'affichent sur l'écran tactile (en option)

(TD-2120N/2130N uniquement), voir Messages d'erreur de l'écran tactile (en option)

(TD-2120N/2130N uniquement) uu page 71.

Dépannage 7 Problème SolutionLe voyant POWER (Marche-arrêt) n'est pas allumé. Le cordon d'alimentation est-il branché correctement ?Vérifiez que le cordon d'alimentation est bien branché. Si c'est le cas, essayez de le brancher sur une autre prise de courant. Veillez à utiliser un adaptateur c.a. de la marque Brother. La batterie Li-ion rechargeable (en option) est-elle correctement installée ?Si vous utilisez la batterie Li-ion rechargeable (en option), vérifiez qu'elle est correctement installée.  Si le voyant POWER (Marche-arrêt) ne s'allume toujours pas, contactez votre distributeur Brother.Chapitre 7

Les voyants indiquent que l'imprimante

est en mode amorçage.

 L'adaptateur c.a. a été débranché pendant la mise à jour du

microprogramme, et l'imprimante a démarré en mode

amorçage lorsqu'elle a été rallumée.

Ce problème doit être résolu. Contactez votre revendeur ou

distributeur Brother pour obtenir de l'aide.

Les voyants indiquent que l'imprimante

est en cours de refroidissement.

 Température trop élevée de la tête d'impression ou du

Si la tête d'impression devient trop chaude, elle peut

produire des motifs sur le papier dans des zones qui ne

devaient pas être imprimées. Cette condition n'est pas

normale lors de l'impression d'un grand nombre de

documents à forte densité d'impression. L'imprimante

s'arrête puis reprend l'impression une fois que la tête

d'impression a refroidi. Pour éviter ou retarder l'apparition

de cette situation, imprimez avec un réglage de densité

plus faible, réduisez le nombre de zones noires à imprimer

(supprimez par exemple les ombres et couleurs d'arrière-

plan dans les graphiques et les documents de

présentation). Assurez-vous également que l'imprimante

dispose d'une ventilation adéquate et n'est pas installée

dans un espace confiné.

Si l'imprimante est utilisée en continu, le moteur devient

trop chaud. Dans ce cas, l'imprimante s'arrête et reprend

l'impression une fois que le moteur a refroidi.

REMARQUE Cette condition peut survenir plus fréquemment lorsque

l'imprimante est utilisée à haute altitude (à plus de 3 048 m

(10 000 pieds)), en raison d'une densité de l'air plus faible,

donc moins efficace pour refroidir l'imprimante.

Les voyants indiquent qu'une erreur

système s'est produite.

Si cette condition se produit, éteignez l'imprimante, puis

contactez votre revendeur ou distributeur Brother.

L'imprimante n'imprime pas.  Un câble est-il mal branché ?

Vérifiez que les câbles sont bien branchés.

 Le voyant STATUS (État) clignote-t-il ?

Une erreur s'est produite. Vérifiez les détails de l'erreur

dans Voyants uu page 59, puis consultez la section Si le

voyant STATUS (État) clignote en rouge uu page 68.

Problème SolutionDépannage

Le support n'a pas été introduit

 Y a-t-il des saletés sur la tête d'impression ou le rouleau

Si la tête d'impression reste généralement propre dans des

conditions d'utilisation normale, il peut arriver que des

poussières ou des saletés provenant du rouleau

d'entraînement se coincent sur la tête d'impression.

Si cela se produit, nettoyez la tête d'impression ou le

rouleau d'entraînement.

Pour plus d'informations, voir Entretien de la tête

d'impression ou Entretien du rouleau d'entraînement

 Les capteurs sont-ils correctement placés ?

Vérifiez que les capteurs sont correctement placés. Pour

plus d'informations, reportez-vous à la section Vérification

de la position du capteur uu page 18.

 Les informations de format de papier ont-elles été

enregistrées sur l'imprimante ?

Si les informations de format de papier n'ont pas été

enregistrées sur l'imprimante, le support ne sera pas

alimenté correctement.

Pour plus d'informations, reportez-vous à la section

Enregistrement des informations de format de papier sur

l'imprimante uu page 10.

Une erreur de transmission de données

apparaît sur votre ordinateur.

 Le port correct est-il sélectionné ?

Vérifiez que le port correct est sélectionné.

 L'imprimante est-elle en mode de refroidissement (le

voyant POWER (Marche Arrêt) clignote-t-il en orange) ?

Attendez que le voyant cesse de clignoter, puis essayez

d'imprimer à nouveau.

 Un utilisateur est-il en train d'imprimer par l'intermédiaire du

Si vous essayez d'imprimer alors que d'autres utilisateurs

sont en train d'imprimer de grandes quantités de données,

l'imprimante ne pourra accepter votre travail d'impression

qu'une fois l'impression en cours terminée. Dans ce cas,

exécutez à nouveau le travail d'impression une fois les

autres travaux terminés.

Problème SolutionChapitre 7

Le support est coincé.

Le support n'est pas éjecté correctement

 Des peluches ou des saletés sur la tête d'impression ou le

rouleau d'entraînement empêchent-elles sa rotation ?

Pour plus d'informations, voir Entretien de la tête

d'impression ou Entretien du rouleau d'entraînement

 Vérifiez que le chemin de sortie du papier n'est pas obstrué.

 Y a-t-il de la colle sur la sortie du papier, ou un bourrage

papier s'est-il produit ?

Pour plus d'informations, reportez-vous à la section

Entretien de la sortie du papier uu page 57.

 Retirez le rouleau RD, puis remettez-le en place.

Pour plus d'informations, reportez-vous à la section

Insertion du rouleau RD uu page 16.

 Vérifiez que le couvercle supérieur du logement du rouleau

 Si la fonction de décollage d'étiquettes (en option) est

utilisée, vérifiez que les paramètres du pilote d'imprimante

pour la fonction Décollable ont été correctement spécifiés.

Pour plus d'informations, reportez-vous à la section

Paramètres du pilote d'imprimante uu page 123.

La qualité d'impression est médiocre.

Les étiquettes imprimées présentent des

 Réglez la densité d'impression. Vous pouvez spécifier la

densité d'impression dans la boîte de dialogue du pilote

d'imprimante ou dans l'Outil de paramétrage

d’imprimante. (Voir Densité d’impression uu page 38.)

 Des peluches ou des saletés sur la tête d'impression ou le

rouleau d'entraînement empêchent-elles sa rotation ?

Nettoyez la tête d'impression ou le rouleau d'entraînement.

Pour plus d'informations, voir Entretien de la tête

d'impression ou Entretien du rouleau d'entraînement

Problème SolutionDépannage

Les codes-barres imprimés sont illisibles.  Imprimez les étiquettes de manière à aligner les codes-

barres sur la tête d'impression comme illustré ci-dessous.

 Essayez d'utiliser un autre scanner.

 Nous vous conseillons d'imprimer les codes-barres avec

[Priorité à la qualité d’impression] sélectionné dans les

Pour afficher les options [Qualité], ouvrez les propriétés de

l'imprimante en cliquant sur [Démarrer] - [Panneau de

configuration] - [Imprimantes et autres périphériques] -

[Imprimantes et télécopieurs], en effectuant un clic droit sur

l'imprimante dont vous souhaitez modifier les paramètres, puis

en cliquant sur [Options d’impression].

Pour afficher les options [Qualité], ouvrez les propriétés de

l'imprimante en cliquant sur - [Panneau de

configuration] - [Matériel et audio] - [Imprimantes], en

effectuant un clic droit sur l'imprimante dont vous souhaitez

modifier les paramètres, puis en cliquant sur [Options

Pour afficher les options [Qualité], ouvrez les propriétés de

l'imprimante en cliquant sur - [Périphériques et

imprimantes], en effectuant un clic droit sur l'imprimante dont

vous souhaitez modifier les paramètres, puis en cliquant sur

[Options d’impression].

Pour afficher les options [Qualité], ouvrez les propriétés de

l'imprimante en cliquant sur [Panneau de configuration] dans

l'écran [Applications] - [Matériel et audio] -

[Périphériques et imprimantes], en effectuant un clic droit sur

l'imprimate dont vous souhaitez modifier les paramètres, puis

en cliquant sur [Options d’impression].

Je souhaite réinitialiser l'imprimante.

Je souhaite supprimer les données

transférées depuis l'ordinateur.

Pour réinitialiser l'imprimante, effectuez la procédure suivante.

1 Appuyez sur le bouton marche-arrêt et maintenez-le

enfoncé pour éteindre l'imprimante.

2 Appuyez sur le bouton d'alimentation du papier et le

bouton marche-arrêt et maintenez-les enfoncés jusqu'à

ce que le voyant POWER (Marche-arrêt) s'allume en

orange et que le voyant STATUS (État) clignote en vert.

3 Tout en maintenant le bouton marche-arrêt enfoncé,

appuyez 6 fois sur le bouton d'alimentation du papier .

4 Relâchez le bouton marche-arrêt .

Toutes les données transférées depuis l'ordinateur seront

supprimées, et les paramètres par défaut de l'imprimante

Je souhaite annuler le travail

d'impression en cours.

Assurez-vous que cette imprimante est allumée, puis appuyez

sur le bouton marche-arrêt .

Je veux réinitialiser le champ

Maintenez le bouton d'impression enfoncé pendant au

moins 5 secondes, jusqu'à ce que les voyants POWER

(Marche-arrêt) et STATUS (État) clignotent 3 fois en orange.

Le support ne peut pas être introduit

jusqu'au début d'une étiquette.

Une erreur s'est produite.

 Si une erreur d'alimentation s'est produite, utilisez Custom

Label Tool pour appliquer les paramètres de papier

corrects à l'imprimante.

 Les capteurs sont-ils correctement placés ?

Vérifiez que les capteurs sont correctement placés. Pour

plus d'informations, reportez-vous à la section Vérification

de la position du capteur uu page 18.

Des données sont en train d'être

envoyées à l'imprimante, mais le voyant

POWER (Marche-arrêt) ne clignote pas

Assurez-vous que le câble USB est connecté correctement et

bien enfoncé. Essayez d'utiliser un autre câble USB.

Si une connexion est effectuée à l'aide de la connexion sans fil

(en option) ou de la connexion Bluetooth (en option), vérifiez

que le commutateur coulissant de chaque appareil a été activé.

Les étiquettes ne se décollent pas

correctement (lorsque vous utilisez la

fonction de décollage d'étiquettes en

 Vérifiez que le papier est correctement chargé dans la

fonction de décollage d'étiquettes.

 Le paramètre de l'option Décollable a-t-il été spécifié dans

le pilote d'imprimante et l'Outil de paramétrage

Pour plus d'informations, voir Paramètres du pilote

d'imprimante uu page 123 ou Capteur de support

(décolleuse) (TD-2120N/2130N uniquement) uu page 40.

Problème SolutionDépannage

Le support n'est pas éjecté correctement

(lors de l'utilisation de la fonction de

décollage d'étiquettes en option).

Le capteur de la fonction de décollage d'étiquettes a-t-il été

exposé à la lumière directe du soleil ?

Si le capteur de la fonction de décollage d'étiquettes a été

exposé à la lumière directe du soleil, il est possible que le

support chargé ne soit pas correctement détecté. Utilisez

l'imprimante dans un lieu non exposé à la lumière directe du

L'imprimante ne fonctionne pas

conformément aux opérations effectuées

à l'aide de l'écran tactile (lorsque vous

utilisez l'écran tactile en option).

 Le nom du panneau tactile (A ou B) imprimé dans l'angle

supérieur droit du panneau tactile correspond-il au nom du

panneau de commande spécifié, qui apparaît dans l'angle

inférieur droit de l'écran principal de l'écran ACL ?

S'ils ne correspondent pas, sélectionnez [Déf. panneau]

sur l'écran tactile, puis sélectionnez le paramètre correct.

Pour plus d'informations, reportez-vous à la section

Définition des réglages depuis l'écran tactile uu page 84.

 Le type de données affectées aux monotouches a-t-il été

correctement spécifié ?

Si le paramètre correct n'a pas été sélectionné,

sélectionnez [Fonct. touche] sur l'écran tactile puis

sélectionnez correctement [Modèle] ou

[Base données]. Pour plus d'informations, reportez-vous

à la section Sélection des données affectées aux touches

sur le panneau de commande monotouches uu page 95.

Aucune touche de l'écran tactile n'a été

actionnée, des données ont pourtant été

saisies accidentellement (lors de

l'utilisation de l'écran tactile en option).

 Un corps étranger, par exemple de la poussière, coincé

entre le panneau tactile, la feuille de protection et le support

du panneau tactile peut provoquer un dysfonctionnement.

Vérifiez qu'aucun corps étranger n'est collé.

 Le panneau tactile a-t-il été plié ? Lors de l'utilisation d'un

panneau tactile plié, il est possible que le pli appuie contre

le support du panneau tactile. Vous ne devez donc pas

utiliser un panneau tactile qui a été plié.

Les données saisies ne correspondent

pas aux données de la touche du

panneau tactile qui a été actionnée (lors

de l'utilisation de l'écran tactile en option).

 Un corps étranger, par exemple de la poussière, coincé

entre le panneau tactile, la feuille de protection et le support

du panneau tactile peut provoquer un dysfonctionnement.

Vérifiez qu'aucun corps étranger n'est collé.

 Le panneau tactile a-t-il été plié ? Lors de l'utilisation d'un

panneau tactile plié, il est possible que le pli appuie contre

le support du panneau tactile. Vous ne devez donc pas

utiliser un panneau tactile qui a été plié.

Problème SolutionChapitre 7

Si le voyant STATUS (État) clignote en rouge 7

Si le voyant STATUS (État) clignote en rouge, respectez la procédure suivante pour effacer

Appuyez une seule fois sur le bouton marche-arrêt .

Si l'erreur n'est toujours pas effacée, éteignez l'imprimante, puis rallumez-la.

Si l'erreur ne disparaît pas, même après avoir effectué les procédures ci-dessus, contactez le

distributeur Brother.

Le voyant STATUS (État) clignote.  Une erreur s'est produite.

Vérifiez les détails de l'erreur dans Voyants uu page 59,

puis consultez la section ci-dessous.

Les voyants indiquent que l'erreur 1 s'est

 Le rouleau RD correct est-il installé ?

Assurez-vous que le support correct, par exemple le type

(étiquette pré-découpée ou ruban de longueur continue) et

la taille d'étiquette pré-découpée, est installé.

 Le rouleau RD est-il correctement installé ?

Si ce n'est pas le cas, retirez le rouleau RD, puis remettez-

Pour plus d'informations, reportez-vous à la section

Insertion du rouleau RD uu page 16.

Si la fonction de décollage d'étiquettes (en option) est

utilisée, voir Insertion du rouleau RD uu page 120.

 Les guides-papier ne touchent pas le côté du rouleau RD ?

Placez les guides-papier contre le côté du rouleau RD.

Pour plus d'informations, reportez-vous à la section

Insertion du rouleau RD uu page 16.

 Reste-t-il suffisamment de rouleau ?

Si ce n'est pas le cas, installez un nouveau rouleau RD.

 Le couvercle supérieur du logement du rouleau RD est-il

Vérifiez que le couvercle supérieur du logement du rouleau

 Après l'expiration du délai spécifié (120 secondes), le point

d'accès est introuvable ou deux points d'accès ou

davantage ont été trouvés. Sinon, le paquet reçu est

incorrect (lorsque vous utilisez la connexion sans fil en

Les voyants indiquent que l'erreur 1 s'est

 Si l'erreur persiste, vérifiez les éléments suivants :

Il n'est pas possible d'imprimer des rubans de plus de 39,37

po (1 m) ou les fichiers incompatibles.

Lors de l'envoi d'un modèle en tant que fichier BLF, une

erreur s'affiche si le nom du modèle dans le fichier est

Lors de l'impression d'un modèle, une erreur s'affiche si le

modèle spécifié n'existe pas.

Une erreur s'affiche si la recherche d'un modèle avec base

de données liée échoue.

Une erreur s'affiche en cas de transfert de données

excédant la capacité de la zone de stockage de l'utilisateur.

Dans ces cas, éteignez l'imprimante, puis rallumez-la.

Si l'erreur n'est pas résolue, contactez votre distributeur

Problème SolutionChapitre 7

Les voyants indiquent que l'erreur 2 s'est

 Un appareil non pris en charge par le port USB hôte a-t-il

Une surcharge a été détectée par le port USB hôte ou la

connexion d'un appareil non pris en charge a été détectée.

Éteignez l'imprimante, puis vérifiez l'appareil connecté.

Si un concentrateur USB est connecté, l'imprimante s'éteint

automatiquement au bout d'un certain délai.

 L'imprimante est-elle en mode de stockage de masse ?

Une erreur s'affiche si le système de fichier est endommagé

ou si un fichier est copié pendant le traitement d'un fichier

de stockage de masse. Éteignez l'imprimante.

 Le niveau de charge de la batterie rechargeable est-il

faible ? (Lorsque vous utilisez la batterie Li-ion

rechargeable en option.)

Utilisez l'adaptateur c.a.

 La batterie rechargeable n'a-t-elle pas pu être rechargée ?

(Lorsque vous utilisez la batterie Li-ion rechargeable en

Si la batterie n'a pas été rechargée après une certaine

durée, la recharge a échoué. Utilisez l'adaptateur c.a.

 La connexion réseau sans fil ou Bluetooth a-t-elle été

interrompue ? (Lorsque vous utilisez la connexion sans fil

en option ou la connexion Bluetooth en option.)

La connexion réseau sans fil ou Bluetooth établie lorsque

l'imprimante était allumée a été interrompue. Éteignez

l'imprimante, vérifiez que le commutateur coulissant de la

connexion sans fil ou de la connexion Bluetooth est activé,

puis rallumez l'imprimante.

Problème SolutionDépannage

Messages d'erreur de l'écran tactile (en option) (TD-2120N/2130N

Si un message d'erreur apparaît sur l'écran ACL de l'écran tactile (en option) (TD-2120N/2130N

uniquement), recherchez une solution dans le tableau suivant.

Procédez comme suit pour effacer un message d'erreur affiché.

Si le voyant STATUS (État) de l'imprimante clignote en rouge :

Appuyez une seule fois sur le bouton marche-arrêt . Si l'erreur n'est toujours pas effacée,

éteignez l'imprimante, puis rallumez-la.

Si le voyant STATUS (État) de l'imprimante ne clignote pas en rouge :

Appuyez une fois sur n'importe quelle touche du panneau tactile. Si l'erreur n'est toujours pas

effacée, éteignez l'imprimante, puis rallumez-la.

Si le message d'erreur ne disparaît pas, même après avoir effectué les procédures ci-dessus,

contactez le distributeur Brother.

Message d'erreur Solution

Vérifiez Papier!  Le rouleau RD correct est-il installé ?

Assurez-vous que le support correct, par exemple le type (étiquette pré-

découpée ou ruban de longueur continue) et la taille d'étiquette pré-

découpée, est installé.

 Le rouleau RD est-il correctement installé ?

Si ce n'est pas le cas, retirez le rouleau RD, puis remettez-le en place.

Pour plus d'informations, reportez-vous à la section Insertion du rouleau RD

Si la fonction de décollage d'étiquettes (en option) est utilisée, voir Insertion

du rouleau RD uu page 120.

 Les guides-papier ne touchent pas le côté du rouleau RD ?

Placez les guides-papier contre le côté du rouleau RD.

Pour plus d'informations, reportez-vous à la section Insertion du rouleau RD

 Reste-t-il suffisamment de rouleau ?

Si ce n'est pas le cas, installez un nouveau rouleau RD.

Fermez le capot ! Le couvercle supérieur du logement du rouleau RD est-il ouvert ?

Vérifiez que le couvercle supérieur du logement du rouleau RD est bien fermé.Chapitre 7

 Le transfert de données a échoué. Lors de l'envoi d'un modèle en tant que

fichier BLF, une erreur s'affiche si le nom du modèle dans le fichier est

 La connexion réseau sans fil ou Bluetooth a-t-elle été interrompue ? (Lorsque

vous utilisez la connexion sans fil en option ou la connexion Bluetooth en

La connexion réseau sans fil ou Bluetooth établie lorsque l'imprimante était

allumée a été interrompue. Éteignez l'imprimante, vérifiez que le

commutateur coulissant de la connexion sans fil ou de la connexion Bluetooth

est activé, puis rallumez l'imprimante.

 Il n'existe pas de base de données avec le numéro spécifié. Spécifiez un

 Une erreur s'affiche si la recherche d'un modèle avec base de données liée

 Il n'existe pas de modèle avec le numéro spécifié. Spécifiez un numéro

 Lors de l'impression d'un modèle, une erreur s'affiche si le modèle spécifié

 Le point d'accès est introuvable.

 Impossible de spécifier un point d'accès pour établir une connexion.

Mém. pleine!  Il n'est pas possible d'imprimer des rubans de plus de 39,37 po (1 m) ou les

fichiers incompatibles.

 Une erreur s'affiche en cas de transfert de données excédant la capacité de

la zone de stockage de l'utilisateur.

 Le mot de passe administrateur est-il correct ?

Entrez le mot de passe correct.

 Si vous avez oublié le mot de passe, utilisez l'option [Paramètres de

l’appareil] de l'Outil de paramétrage d’imprimante pour le réinitialiser. Pour

plus d'informations, reportez-vous à la section Mdp admin uu page 41.

Une valeur non comprise dans la plage autorisée a-t-elle été entrée ?

Entrez une valeur comprise dans la plage autorisée.

Un appareil non pris en charge par le port USB hôte a-t-il été branché ?

Une surcharge a été détectée par le port USB hôte, ou la connexion d'un appareil

non pris en charge a été détectée. Éteignez l'imprimante, puis vérifiez l'appareil

La batterie rechargeable n'a-t-elle pas pu être rechargée ? (Lorsque vous utilisez

la batterie Li-ion rechargeable en option.)

Si la batterie n'est pas rechargée après une certaine durée, la recharge a échoué.

Utilisez l'adaptateur c.a.

L'imprimante est-elle en mode de stockage de masse ?

Une erreur s'affiche si le système de fichier est endommagé ou si un fichier est

copié pendant le traitement d'un fichier de stockage de masse. Éteignez

Message d'erreur SolutionDépannage

Le niveau de charge de la batterie rechargeable est-il faible ? (Lorsque vous

utilisez la batterie Li-ion rechargeable en option.)

Utilisez l'adaptateur c.a.

Erreur syst! 1 Si le message d'erreur s'affiche, contactez votre distributeur Brother.

Message d'erreur Solution74

Caractéristiques du produit 8

Informations techniques 8

Nom du modèle TD-2020 TD-2120N TD-2130N

Technologie d'impression Thermique directe

Résolution d'impression 203 ppp 203 ppp 300 ppp

Vitesse d'impression

(Varie selon le support utilisé.)

Maximum 6 ips (152,4 mm/sec)

(Environnement Brother standard)

Largeur d'impression maximum 2,205 po (56 mm) maximum

Longueur d'impression maximum 39,37 po (1 m) maximum

Longueur d'impression minimum 0,24 po (6 mm)

bouton marche-arrêt, bouton d'alimentation du papier, bouton

Mémoire de l'imprimante 6 Mo ou maximum 99 modèles

Commandes de contrôle de

P-touch Template2.0, Raster, ESC/P Alimentation électrique Adaptateur c.a. (100 - 240 V 50/60 Hz)

Mode de sortie Standard : continu,

En option : non pris en

Standard : continu, découpé

USB USB Ver.2.0 (pleine vitesse) (mini B, périphérique)

Série RS232C (câble série d'origine)

Réseau câblé Non pris en charge 10/100BASE-TX Port USB hôte Non pris en charge Prend uniquement en charge PA-WI-001 (en

option) ou les lecteurs de codes-barres

Tous les ordinateurs, appareils mobiles et systèmes d'exploitation ne prennent pas forcément en

Ne laissez pas votre imprimante dans un endroit en plein soleil, par exemple dans une automobile

où la température dépasse 104 °F (60 °C).

 Environnement d'exploitation

Système d'exploitation Microsoft Windows

Server 2003/2008/2008 R2/2012

Espace libre sur le disque dur 70 Mo ou plus

Mémoire Windows XP : 128 Mo ou plus

Windows Server 2003 : 256 Mo ou plus

Windows Vista/Windows Server 2008/2008 R2/2012 : 512 Mo ou plus

Windows 7/Windows 8 : 1 Go (32 bits) ou 2 Go (64 bits) ou plus

Affichage SVGA/High Color ou supérieur

Température d'utilisation Utilisation : 41 °F à

104 °F (5 °C à 40 °C)

Utilisation : 41 °F à 104 °F (5 °C à 40 °C)

Charge : 41 °F à 104 °F (5 °C à 40 °C)

Humidité ambiante 20 à 80 % (sans condensation, température maximale d'ampoule

humide : 80,6 °F (27 °C))

Température de stockage -4 °F à 140 °F (-20 °C à 60 °C)

Humidité de stockage 20 à 80 % (sans condensation, température maximale d'ampoule

humide : 113 °F (45 °C))

Nom du modèle TD-2020 TD-2120N TD-2130NChapitre 8

Pour des résultats d'impression optimaux, nous vous recommandons d'utiliser du papier

thermique Brother (rouleaux RD).

Nom du modèle TD-2020 TD-2120N TD-2130N

 Caractéristiques des supports

Capteurs de support Espace (transmission), marque noire (réflexion)

Type de support Reçu

Étiquettes pré-découpées

Largeur du support 0,75 po à 2,48 po (19 mm à 63 mm)

(Le matériau du support peut

affecter la qualité d'impression.)

0,0023 po à 0,011 po (0,058 mm à 0,279 mm)

Diamètre (max.) 5 po (127 mm)

Diamètre du noyau 1 po (25,4 mm)

Espace entre les étiquettes (min.) 0,12 po (3 mm)

Pilotes d'imprimante pris en

adaptateur série RJ25 à

a Avant de raccorder le câble série, assurez-vous que l'imprimante et l'ordinateur sont éteints. b Connectez le côté RJ25 de l'adaptateur à l'imprimante. c Connectez l'extrémité imprimante du câble série au côté DB9M de l'adaptateur. d Raccordez l'autre extrémité du câble série au port série de l'ordinateur. REMARQUE • Les paramètres de communication par défaut sont les suivants :Débit binaire : 9600 bits/sParité : AucuneLongueur en bits : 8 bitsContrôle de flux : Matériel• Pour modifier les paramètres de communication, utilisez [Paramètres de P-touch Template] dans l'Outil de paramétrage d’imprimante - [Paramètres de communication]. Pour plus d'informations, consultez P-touch Template Command Reference.Les versions les plus récentes peuvent être téléchargées sur le site Web de support.support.brother.com

Sélectionnez le produit, puis sélectionnez [Manuels].

Utilisation de l'adaptateur série

RJ25 à DB9M (en option :

9 Veillez à utiliser le câble conçu pour votre produit Brother en option.Chapitre 9

Se convertit en connecteur mâle D-sub 9

1 Adaptateur série RJ25 vers DB9M

10 L'écran tactile (en option) est un panneau tactile de commande conçu pour être fixée sur l'imprimante. Vous pouvez appuyer sur les touches du panneau tactile pour effectuer des opérations, imprimer des étiquettes et spécifier divers paramètres sans passer par un ordinateur.Pour savoir comment rattacher l'écran tactile, reportez-vous à son Guide d'installation rapide. Description générale 10

1 ACL REMARQUE Un autocollant de protection, en plastique transparent, est placé sur l’écran ACL pendant la fabrication et la livraison. Cet autocollant doit être retiré avant toute utilisation.

2 Panneau tactile3 Couvercle du panneau tactile ACL 10 Soulevez l'écran ACL puis ajustez-le à un angle où les écrans sont visibles. Si l'écran est sombre et peu lisible, vous pouvez activer le rétroéclairage. Pour plus d'informations, reportez-vous à la section Définition des réglages depuis l'écran tactile uu page 84.

Écran 10 Lors de la mise sous tension de l'imprimante, l'écran principal apparaît.

1 Nom et numéro de modèleAffiche le numéro et le nom du modèle sélectionné.2 Heure et dateAffiche l'heure et la date actuelles. Pour savoir comment régler l'horloge, voir Réglage de l'heure et de la date uu page 86. 3 Voyant de modification de modèleLorsqu'un modèle est en cours de modification à l'aide de l'écran tactile, apparaît.4 Affichage du niveau de charge de la batterieLorsque vous utilisez la batterie Li-ion rechargeable (en option), la charge restante est indiquée.Si vous continuez d'utiliser la batterie alors que son niveau de charge est faible, le message « Rechargez batterie ! » apparaît et l'imprimante risque de ne plus être alimentée, même en cours d'impression. : Charge complète : Chargé à 50 % Utilisation de l'écran tactile (en

option : PA-TDU-001)

2 3 4 5 6Chapitre 10

: En cours de charge

5 Voyants pour les interfaces sans fil

Si des paramètres de connexion sans fil ont

été spécifiés, les indications des interfaces

disponibles apparaissent.

, , , : Réseau local sans fil

(L'état de la connexion présente quatre

niveaux différents et apparaît en

l'absence de connexion.)

6 Paramétrage du panneau tactile

Affiche si l'écran tactile a été configuré pour le

panneau tactile A ou B.

: Panneau de commande de base (A)

: Panneau de commande monotouches (B)

Deux panneaux tactiles sont disponibles : le

panneau de commande de base (A) et le

panneau de commande monotouches (B).

Vous pouvez choisir l'un des deux.

Appuyez sur une touche du panneau tactile

pour effectuer une opération.

Si une mise en page d'étiquette a été

attribuée au préalable à une touche du

panneau de commande monotouches, vous

pouvez imprimer une étiquette simplement

en appuyant sur la touche de l'étiquette

Panneau de commande de base (A) 10

N'appuyez pas sur le panneau tactile

avec un objet pointu. Vous

endommageriez le panneau tactile.

5Utilisation de l'écran tactile (en option : PA-TDU-001) (TD-2120N/2130N uniquement)

10 Panneau de commande monotouches (B)

1 (touche Réglages)Spécifiez les réglages de divers paramètres.2 Échap (touche Échap.)Revient à l'opération précédente. Maintenez cette touche enfoncée pendant au moins 1 seconde pour revenir à l'écran principal. 3 a / b / d / c Modifie les éléments affichés, ou augmente/diminue les valeurs. Maintenez brièvement cette touche enfoncée pour modifier les éléments affichés ou augmenter/diminuer les valeurs de 10.4 Touche OKApplique l'opération ou le paramètre.5 (touche Admin)Spécifiez les paramètres de base relatifs à l'utilisation de l'écran tactile.6 (touche Recherche)Affiche le contenu du modèle sélectionné. Vous pouvez également effectuer une recherche dans le contenu de la base de données liée au modèle.7 Touches numériquesEntrez le numéro de modèle ou le numéro d'enregistrement de base de données. Vous pouvez également utiliser ces touches pour modifier des valeurs dans la mise en page des étiquettes.8 MonotouchesSélectionnez l'étiquette à imprimer.

REMARQUE Le nom du panneau tactile (A ou B) est imprimé dans l'angle supérieur droit du panneau tactile. Vérifiez que le nom du panneau tactile spécifié, qui apparaît sur l'écran principal du ACL, correspond au nom du panneau tactile utilisé.

remplacement du panneau

a Le couvercle du panneau tactile est retenu par quatre languettes. Appuyez sur les deux languettes (1) à l'avant, faites glisser le couvercle vers le haut et dégagez les languettes. Appuyez ensuite sur les deux languettes (2) à l'arrière pour dégager les languettes arrière de la même façon.

b Retirez le couvercle du panneau tactile,

et placez le panneau tactile (1) à utiliser,

puis la feuille de protection transparente

(2) sur le support du panneau tactile (3).

c Remettez le couvercle du panneau

tactile dans sa position d'origine.

Un corps étranger, par exemple de la

poussière, coincé entre le panneau

tactile, la feuille de protection et le

support du panneau tactile peut

provoquer un dysfonctionnement.

Vérifiez qu'aucun corps étranger n'est

Après avoir remplacé le panneau

tactile, vous devez modifier les réglages

de l'écran tactile. Pour plus

d'informations, reportez-vous à la

section Sélection du panneau tactile

3Utilisation de l'écran tactile (en option : PA-TDU-001) (TD-2120N/2130N uniquement)

Impression à l'aide de

Suivez la procédure ci-après pour imprimer à

l'aide de l'écran tactile.

Raccordez l'imprimante à l'ordinateur, puis

installez le pilote d'imprimante et les logiciels.

Chargez le support dans l'imprimante. (page 16)

2. Créez une mise en page d'étiquette.

Depuis l'ordinateur, utilisez P-touch Editor

(fourni sur le CD-ROM) pour créer une mise en

page d'étiquette. (page 89)

3. Transférez la mise en page de l'étiquette

Utilisez P-touch Transfer Manager pour

transférer la mise en page d'étiquette créée

depuis l'ordinateur sur l'imprimante. (page 93)

4. Imprimez l'étiquette.

Utilisez le panneau tactile de l'écran tactile pour

imprimer l'étiquette. (page 97)Chapitre 10

Réglages d'affichage de l'écran tactile

Vous pouvez procéder aux réglages de l'écran tactile à l'aide du panneau tactile ou à l'aide d'un

outil installé sur un ordinateur connecté à l'imprimante. Pour savoir comment connecter un

ordinateur et spécifier les paramètres, voir Paramètres de l'appareil uu page 36.

Définition des réglages depuis l'écran tactile 10

Appuyez sur [ ] (touche Réglage) ou [ ] (touche Admin) pour afficher l'écran de menu.

Appuyez sur [a] ou [b ] pour sélectionner un paramètre, puis appuyez sur [OK].

La barre de défilement indique le premier paramètre avec la flèche Haut et le dernier paramètre avec la flèche Bas.

Si le dernier paramètre est sélectionné, appuyez sur [b] pour défiler jusqu'au premier paramètre. Si le premier

paramètre est sélectionné, appuyez sur [a] pour défiler jusqu'au dernier paramètre.

2 Le paramètre actuellement sélectionné est surligné. Lorsque l'écran tactile est connecté à l'imprimante, vous pouvez spécifier les paramètres

Touche Paramètre Paramètres Description

Ajustez la densité d'impression

Conf. Impr. Activé/Désactivé Sélectionnez si un message doit

s'afficher avant l'impression

pour que le nombre de copies

puisse être confirmé.

Dir. texte Normal/Rotation 180° Sélectionnez le sens

Posit. sortie Détachable/Décollable Sélectionnez l'emplacement de

Rétroéclairage Activé/Désactivé Sélectionnez si le rétroéclairage

de l'écran ACL est activé.

Contraste LCD +2/+1/0/-1/-2 Sélectionnez le contraste de

Bipeur Activé/Désactivé Sélectionnez si l'imprimante doit

émettre un signal sonore

lorsque vous appuyez sur une

touche du panneau tactile.

Déf. panneau A/B Sélectionnez le panneau tactile

1Utilisation de l'écran tactile (en option : PA-TDU-001) (TD-2120N/2130N uniquement)

Sélectionnez le type de données

affecté aux touches sur le

monotouches. Pour affecter des

modèles, sélectionnez

[Modèle]. Pour affecter des

bases de données liées à un

seul modèle, sélectionnez

Mode série Du dernier/Valeurs

Sélectionnez s'il faut ou non

sérialiser à partir du dernier

1–999 Définissez le nombre de copies

par défaut qui apparaît lors de

Paramètre par défaut :

2013/01/01 24h 00:00

Définissez l'heure et la date qui

s'affichent sur l'écran tactile.

Sélectionnez le format de date

Sélectionnez le format heure

Sélectionnez la langue de

Unité pouce/mm Sélectionnez les unités de

mesure pour les paramètres

N° départ/Du dernier n° Choisissez si vous souhaitez

conserver le nombre de copies

défini depuis le panneau tactile

après l'impression des copies.

Ce réglage du panneau tactile

s'applique jusqu'à la mise hors

tension de l'imprimante.

Choisissez d'ajouter ou non des

marges autour des codes-

Touche Paramètre Paramètres DescriptionChapitre 10

Vous pouvez accéder à [ ] (touche Admin) uniquement lorsque le panneau tactile A (panneau de commande de

Cette fonction est disponible avec la version de micrologiciel 1.04 ou supérieur.

La version la plus récente peut être téléchargée sur le site Web de support. support.brother.com

• Certains paramètres peuvent varier selon le microprogramme (logiciel de l'imprimante).

• Si vous souhaitez réinitialiser les réglages, utilisez [Paramètres de l’appareil] dans l'Outil de

paramétrage d’imprimante pour rétablir les réglages d'usine. Pour plus d'informations,

reportez-vous à la section Paramètres de l'appareil uu page 36.

Réglage de l'heure et de la date 10

Permet de régler l'heure et la date actuelles de l'horloge. L'heure et la date s'affichent sur l'écran

Si vous utilisez un modèle avec

une base de données liée,

sélectionnez si vous souhaitez

rechercher des enregistrements

de base de données par numéro

de ligne ou par contenu.

Lorsque vous saisissez

directement la date/l'heure à

imprimer, choisissez si vous

souhaitez conserver la date et

l'heure saisies après

l'impression des copies.

Ce réglage s'applique jusqu'à la

mise hors tension de

Activé/Désactivé Sélectionnez si la mise en page

des étiquettes peut être modifiée

Activé/Désactivé Autorisez ou désactivez les

modifications de paramètres

pour [ ] (touche Réglages).

Mdp admin Activé/Désactivé Définissez l'accès par mot de

passe pour [ ] (touche

Saisissez le mot de passe à 4

Configuration Imprim./V.prog/

Affiche le nom de modèle, la

version de microprogramme, la

version de police et la quantité

de mémoire intégrée.

Touche Paramètre Paramètres DescriptionUtilisation de l'écran tactile (en option : PA-TDU-001) (TD-2120N/2130N uniquement)

a Appuyez sur [ ] (touche Admin).

b Appuyez sur [b], sélectionnez [Installation], puis appuyez sur [OK].

c Appuyez sur [b], sélectionnez [Régl. horloge], puis appuyez sur [OK]. L'écran de réglage

de l'horloge apparaît.

d Appuyez sur les touches numérotées pour spécifier les deux derniers chiffres de l'année,

deux chiffres pour le mois et deux chiffres pour le jour.

Pour le 1er décembre 2013, appuyez sur [1] [3] [1] [2] [0] [1].

e Appuyez sur [a] ou [b] pour sélectionner AM, PM ou le format 24 heures, puis appuyez sur

les touches numérotées pour spécifier deux chiffres pour l'heure et deux chiffres pour les

Pour entrer 2:45 au format AM/PM, appuyez sur [b] pour sélectionner [PM], puis appuyez sur

[c], puis sur [0] [2] [4] [5].

f Appuyez sur [OK]. L'écran principal apparaît et l'heure et la date spécifiées s'affichent.

REMARQUE Vous pouvez modifier le format d'heure et de date. Appuyez sur [ ] (touche Admin),

sélectionnez [Installation], puis [Format date/hr] dans les paramètres, puis spécifiez

les paramètres de [Format date] et [Format heure].

Définition du mot de passe administrateur 10

Vous pouvez définir un mot de passe de manière à ce que les paramètres de base spécifiés à

l'aide de [ ] (touche Admin) ne soient pas facilement accessibles. Si un mot de passe est défini,

vous devez saisir le mot de passe à chaque fois que vous appuyez sur [ ] (touche Admin). Il est

possible de limiter l'accès à ces paramètres en définissant un mot de passe.

a Appuyez sur [ ] (touche Admin).

b Appuyez sur [b], sélectionnez [Mdp admin], puis appuyez sur [OK].

c Appuyez sur [b], sélectionnez [Activé], puis appuyez sur [OK].

L'écran de saisie du mot de passe apparaît.

d Entrez le mot de passe à 4 chiffres, puis appuyez sur [OK].

Le mot de passe est activé.

• Ce paramètre est accessible uniquement lorsque le panneau tactile A (panneau de commande

de base) est installé.

• Une fois que le mot de passe a été défini, l'écran de saisie du mot de passe apparaît lorsque

vous appuyez sur [ ] (touche Admin). Entrez le mot de passe à 4 chiffres spécifié, puis

appuyez sur [OK].Chapitre 10

• Pour annuler les paramètres du mot de passe, appuyez sur [ ] (touche Admin), saisissez le

mot de passe pour afficher les paramètres, puis réglez [Mdp admin] sur [Désactivé].

• Si vous avez oublié le mot de passe, utilisez [Paramètres de l’appareil] dans l'Outil de

paramétrage d’imprimante pour rétablir tous les paramètres à leurs réglages d'usine par

défaut, ou spécifiez à nouveau le mot de passe et appliquez-le. Pour plus d'informations,

reportez-vous à la section Paramètres de l'appareil uu page 36.Utilisation de l'écran tactile (en option : PA-TDU-001) (TD-2120N/2130N uniquement)

Création d'une mise en

Depuis l'ordinateur, utilisez P-touch Editor

(fourni sur le CD-ROM) pour créer une mise

en page d'étiquette. Pour plus d'informations

sur son utilisation, reportez-vous au Guide

utilisateur - Logiciel fourni sur le CD-ROM.

Création d'un modèle 10

 Exemple d'étiquette

a Pour Windows XP / Windows Vista /

À partir du menu Démarrer, cliquez sur

P-touch] - [P-touch Editor].

Cliquez sur [P-touch Editor] dans

l'écran [Accueil] ou [Applications], ou

double-cliquez sur [P-touch Editor] sur

b Lorsque la boîte de dialogue

[Nouveau/ouvrir] apparaît,

sélectionnez les diverses options pour

définir l'imprimante à utiliser et la taille

de l'étiquette à créer.

c Cliquez sur [Papier] (1), puis spécifiez

le support et la longueur (2). (Cette

fenêtre apparaît en mode [Express].)

d Cliquez sur [Texte] (1), puis spécifiez la

police et le style (2).

e Cliquez sur pour afficher le

curseur et saisir du texte.

f Une fois le texte inséré, cliquez sur la

zone de texte pour la placer dans le

g Répétez les étapes e et f pour saisir

du texte et arranger la mise en page.

Après avoir saisi le texte, cliquez sur

[Fichier] - [Enregistrer sous] dans la

barre de menus, puis spécifiez le nom

du fichier où enregistrer les données.

REMARQUE Lorsque vous utilisez l'écran tactile, les dix

premiers caractères du nom de fichier

apparaissent sur l'écran ACL comme nom

Définition du texte et de l'ordre

d'affichage sur l'écran ACL

Le texte qui s'affiche sur l'écran ACL et l'ordre

dans lequel il s'affiche peuvent être définis à

l'aide de P-touch Editor.

a Dans P-touch Editor, ouvrez la mise en

page d'étiquette à modifier.

b Sélectionnez la zone de texte à afficher

sur l'écran ACL, faites un clic droit

dessus, puis cliquez sur [Propriétés]

pour afficher la boîte de dialogue

[Propriétés de : Texte]. Dans la zone

[Nom de l’objet] de l'onglet

[Développement], saisissez le nombre

souhaité («Texte1», «Texte2» ou

« Texte3 », par exemple). Le texte

s'affichera sur l'écran ACL dans l'ordre

défini par les nombres spécifiés.

Si vous ne souhaitez pas afficher un

texte sur l'écran ACL, cochez la case

[Texte non éditable] de l'onglet

[Développement].Utilisation de l'écran tactile (en option : PA-TDU-001) (TD-2120N/2130N uniquement)

Insertion de la date et de l'heure dans

a Dans P-touch Editor, ouvrez la mise en page d'étiquette à modifier. b Dans la barre de menus, cliquez sur

[Insérer] - [Date/heure] pour afficher la boîte de dialogue [Propriétés de : Date et heure]. Sélectionnez les paramètres de format du texte à insérer.

Liaison d'une base de

données à un modèle 10  Exemple d'étiquette

Il est possible de lier une base de données à un modèle qui a été créé. Le texte du modèle pouvant être remplacé par du texte provenant de la base de données, vous pouvez imprimer plusieurs étiquettes simplement en créant un seul modèle.Pour savoir comment spécifier les paramètres de base de données, voir [Aide P-touch Editor]. a Préparez un fichier de base de données à l'avance.

• Les fichiers enregistrés sous les formats XLS, MDB, CSV et TXT peuvent être utilisés comme base de données.• Pour pouvoir utiliser les fichiers au format XLSX ou ACCDB, vous devez avoir installé Microsoft ® Office 2007, 32-bit Microsoft ® Office 2010, 2007 Office System Driver: Data Connectivity Components ou 32-bit 2010 Office System Driver: Data Connectivity Components.• Vous ne pouvez lier qu'une seule base de données à un modèle. La base de données peut contenir un maximum de 65 000 enregistrements. (La taille totale des modèles et des bases de données est limitée à 6 Mo.)• Les données saisies dans la base de données peuvent être affichées sur l'écran ACL. Seuls les 13 premiers caractères peuvent s'afficher.

b Dans P-touch Editor, ouvrez le modèle à lier à la base de données.  Si la case [A l’impression] (1) est cochée, la date et l'heure de l'impression seront insérées. Si la case est décochée, la date et l'heure actuelles seront insérées et ne seront pas mises à jour. La date et l'heure insérées sur l'étiquette seront imprimées dans la taille de caractères intégrée de l'imprimante. La taille des caractères étant déterminée par la taille de l'objet de date/heure, ajustez l'objet à la taille souhaitée dans P-touch Editor avant de transférer la mise en page de l'étiquette sur l'imprimante.

c Dans la barre de menus, cliquez sur

[Fichier] - [Base de données] -

[Connexion] pour afficher la boîte de

dialogue [Ouvrir base de données].

Sélectionnez [Connexion du fichier de

base de données], cliquez sur

[Parcourir], puis sélectionnez la base

d Cliquez sur [Suivant] pour afficher une

boîte de dialogue de paramètres. À

l'aide de [Champ de base de don] sous

[Champs de fusion], spécifiez la

colonne de base de données lier à

l'objet, puis cliquez sur [OK].

e Le modèle et la base de données sont

liés et la fenêtre principale s'affiche.

Cliquez sur la ligne de base de données

à vérifier pour afficher l'étiquette dont le

texte a été remplacé.Utilisation de l'écran tactile (en option : PA-TDU-001) (TD-2120N/2130N uniquement)

Transfert de la mise en

page de l'étiquette sur

Lorsque vous transférez la mise en page

d'étiquette créée d'un ordinateur vers

l'imprimante, vous pouvez utiliser l'écran

tactile pour imprimer facilement autant

d'étiquettes que vous le souhaitez.

Utilisez P-touch Transfer Manager pour

transférer les données. Pour plus

d'informations, reportez-vous au Guide

utilisateur - Logiciel fourni sur le CD-ROM.

a Raccordez l'imprimante à l'ordinateur au

moyen d'un câble USB, puis allumez

b Dans P-touch Editor, ouvrez la mise en

page d'étiquette à transférer, puis

cliquez sur [Fichier] - [Transférer

Modèle] - [Transférer].

• Si vous ne pouvez pas sélectionner

[Transférer Modèle] dans P-touch Editor,

assurez-vous que la fenêtre de mise en

page dans P-touch Editor est la fenêtre

• Si la mise en page d'étiquette a déjà été

transférée vers P-touch Transfer

Manager, vous pouvez lancer

• Pour Windows XP / Windows Vista /

À partir du menu Démarrer, cliquez sur

P-touch] - [P-touch Tools] - [P-touch

P-touch Transfer Manager démarre.

Cliquez sur [P-touch Transfer

Manager 2.1] dans l'écran [Accueil]

P-touch Transfer Manager démarre.

c Sélectionnez cette imprimante dans la

liste [Imprimante]. Faites un clic droit

[Configurations], cliquez sur

[Nouveau], puis créez un nouveau

dossier portant le nom de votre choix.

(Dans cet exemple, le dossier [Price

Cliquez sur [Configurations] ou [Tout

le contenu], puis faites glisser les

données à transférer vers le dossier

Avant de transférer les données, assurez-vous que l'écran principal s'affiche sur l'écran ACL.Chapitre 10

d Un numéro de touche (numéro du

modèle à enregistrer sur l'imprimante)

est affecté au fichier dans le dossier

[Price Card]. Pour modifier le numéro,

faites un clic droit sur le fichier, cliquez

sur [Code d’affectation], puis

sélectionnez le nombre souhaité entre 1

Les données enregistrées avec les

touches 1 à 28 (1) du panneau de

commande monotouches sont

déterminées par le numéro de touche.

e Sélectionnez le dossier [Price Card],

puis cliquez sur [Transférer]. Si un

message de confirmation s'affiche,

cliquez sur [OK]. Le transfert démarre.

• Vous pouvez enregistrer jusqu'à 99

modèles avec cette imprimante.

• Il existe différentes méthodes pour

transférer plusieurs modèles vers

l'imprimante, selon que le pilote

d'imprimante est ou non installé. Pour plus

d'informations, reportez-vous à la section

Création d'étiquettes du Guide utilisateur -

Logiciel fourni sur le CD-ROM.

• Si un nouveau modèle est transféré avec

le même numéro de touche qu'un autre

modèle déjà enregistré sur l'imprimante,

le nouveau modèle remplace l'ancien.

Si vous utilisez le panneau de

commande monotouches, le numéro

doit être spécifié avant le transfert des

 Si des modèles sont affectés à des

Les modèles associés aux numéros

de touche 1 à 28 sont enregistrés

avec la monotouche du même

 Si des bases de données sont

affectés à des monotouches :

Si un modèle avec une base de

données liée est sélectionné, les

bases de données associées aux

numéros 1 à 28 sont enregistrées

avec la monotouche du même

Pour savoir comment spécifier les

données affectées à des monotouches,

voir Sélection des données affectées

aux touches sur le panneau de

commande monotouches uu page 95.Utilisation de l'écran tactile (en option : PA-TDU-001) (TD-2120N/2130N uniquement)

Sélection du panneau tactile 10 Vous avez le choix entre deux panneaux tactiles pour l'écran tactile : le panneau de commande de base (A) et le panneau de commande monotouches (B).Si le panneau de commande monotouches (B) est utilisé, il est nécessaire de spécifier les données à affecter aux touches du panneau monotouches. Pour savoir comment spécifier les paramètres, voir Sélection des données affectées aux touches sur le panneau de commande monotouches uu page 95. a Appuyez sur [ ] (touche Réglages).

b Appuyez sur [b], sélectionnez [Déf. panneau], puis appuyez sur [OK]. c Appuyez sur [a] ou [b], sélectionnez [A]

ou [B], puis appuyez sur [OK].

d Suivez les instructions qui s'affichent à l'écran pour remplacer le panneau tactile. (Pour savoir comment le remplacer, voir Informations sur le remplacement du panneau tactile uu page 81.) e Vérifiez que le nom du panneau tactile spécifié qui apparaît sur l'écran correspond au nom du panneau tactile utilisé, puis appuyez sur le bouton d'impression . Sélection des données

affectées aux touches sur le

monotouches 10 Vous pouvez spécifier le type de données affectées aux monotouches lorsque le panneau de commande monotouches est utilisé avec l'écran tactile. Le type de données peut être soit des modèles, soit des bases de données. Exemple de mise en page d'étiquette enregistrée sur l'imprimante :

Modèle Nº1 (fruits.lbx) Base données $2.85 StrawberryPrice Nº

Modèle Nº2 (off.lbx) Base données

10%OFF Price Down !!

Modèle Nº3 (drink.lbx)

 Si [Modèle] a été activé, en commençant

par le modèle numéro 1, les modèles sont

enregistrés avec la monotouche du même

 Si [Base données] a été activé, en

commençant par la base de données

numéro 1, les bases de données du

modèle sélectionné sont enregistrées

avec la monotouche du même numéro.

(Le modèle numéro 1 est sélectionné sur

a Appuyez sur [ ] (touche Admin).

b Sélectionnez [Installation], puis

c Sélectionnez [Fonct. touche], puis

d Appuyez sur [a] ou [b], sélectionnez

[Modèle] ou [Base données], puis

Création d'un panneau de

commande monotouches 10

Vous pouvez créer un panneau de

commande monotouches en utilisant l'une

des méthodes suivantes.

 Notez les noms des touches directement

sur le panneau de commande

monotouches en utilisant des autocollants

ou en les écrivant à la main.

 Vous trouverez la figure du panneau à la

dernière page avant la couverture arrière

du Guide d'installation rapide pour l'écran

tactile. Vous pouvez utiliser cette figure en

la copiant sur du papier ordinaire.

Taille du panneau : 5,213 po (longueur) ×

3,634 po (largeur), (132,4 mm (longueur) ×

 Il est possible de télécharger un format de

panneau à partir du site Web suivant.

[Select your region/country] -

Choisissez votre produit -

Il est possible de saisir le nom des

touches, puis d'imprimer les données sur

du papier ordinaire.

$ 2.85 Strawberry10%OFFPrice Down !! $ 3.85 Coffee

BananaUtilisation de l'écran tactile (en option : PA-TDU-001) (TD-2120N/2130N uniquement)

Impression d'étiquette

10 Une mise en page d'étiquette transférée sur l'imprimante peut facilement être imprimée ou modifiée à l'aide de l'écran tactile, sans passer par un ordinateur. Impression à l'aide du

panneau de commande de

a Allumez l'imprimante. L'écran principal apparaît.

b Appuyez sur [a] ou [b] pour sélectionner le numéro du modèle à imprimer ou appuyez sur les touches numérotées pour saisir le numéro, puis appuyez sur [OK]. Appuyez sur [ ] (touche Recherche) pour afficher les détails du modèle à l'écran.

1 Numéro de modèle2 Texte dans le modèle3 Format du papier4 Numéro d'enregistrement dans la base de données (uniquement si une base de données est liée)

• Vous pouvez appuyer sur [d] ou [c] pour vérifier l'ensemble du texte dans le modèle.• Le texte qui s'affiche sur l'écran ACL et l'ordre dans lequel il s'affiche sont définis à l'aide de P-touch Editor. Pour plus d'informations, reportez-vous à la section Définition du texte et de l'ordre d'affichage sur l'écran ACL uu page 90.

c Si une base de données est liée :

Appuyez sur [a] ou [b] pour sélectionner le numéro de l'enregistrement de base de données à imprimer ou appuyez sur les touches numérotées pour saisir le numéro, puis appuyez sur [OK]. d Appuyez sur le bouton (Imprimer). Un message de confirmation du nombre de copies s'affiche.

e Entrez le nombre de copies à imprimer, puis appuyez sur le bouton d'impression ou [OK]. Les étiquettes sont imprimées.

• Le nombre de copies à imprimer peut être défini entre 1 et 999.• Si le modèle contient un numéro sérialisé, les étiquettes sont imprimées et le champ de série est incrémenté en fonction du nombre de fois spécifié.•Si [Conf. Impr.] est réglé sur [Désactivé], l'impression démarre lorsque vous appuyez sur le bouton d'impression à l'étape d.

Modification du contenu des

étiquettes avant impression

Pour modifier le contenu d'un modèle qui a

déjà été transféré sur l'imprimante, vous

pouvez utiliser l'écran tactile pour modifier

directement les données, ce qui vous évite de

devoir modifier les données sur l'ordinateur

pour les transférer ensuite sur l'imprimante.

• Seuls les numéros peuvent être modifiés.

• Il n'est pas possible d'enregistrer le

modèle modifié. Si un autre modèle ou

une autre base de données est

sélectionné, les données d'origine sont

a Dans l'écran principal, sélectionnez le

modèle à modifier, puis appuyez sur [ ]

Pour modifier le contenu d'un

enregistrement de base de données,

sélectionnez l'enregistrement de base

de données approprié.

b Appuyez sur [d] ou [c] pour afficher

l'élément à modifier, puis appuyez sur

Le mode de modification est activé et le

numéro modifiable est surligné.

c Appuyez sur [d] ou [c] pour sélectionner

le numéro à modifier. Appuyez sur la

touche numérotée du nouveau numéro

pour remplacer l'ancien. (Dans cet

exemple, [2.85] est modifié en [2.45].

Appuyez sur [c] pour surligner [8], puis

appuyez sur [4] sur les touches

apparaît dans l'angle inférieur

gauche de l'écran pour indiquer que le

modèle a été modifié.

• Pour restaurer le numéro d'origine de

l'élément actuellement affiché, appuyez

sur [Esc] pour quitter le mode de

• Maintenez [Esc] enfoncé pendant au

moins 1 seconde pour restaurer le numéro

d'origine de l'élément actuellement affiché

et revenir à l'écran principal. Si un autre

élément a été modifié, s'affiche.

d Appuyez sur [OK] pour appliquer le texte

modifié, puis appuyez sur le bouton

d'impression . Un message de

confirmation du nombre de copies

e Entrez le nombre de copies à imprimer,

puis appuyez sur le bouton d'impression

ou [OK]. Les étiquettes sont

Utilisez le panneau de commande de

base pour modifier les données.Utilisation de l'écran tactile (en option : PA-TDU-001) (TD-2120N/2130N uniquement)

Recherche d'enregistrements dans

une base de données liée à un modèle

10 Après qu'un modèle avec base de données liée a été transféré à l'imprimante, vous pouvez rechercher un enregistrement dans la base de données en appuyant sur [ ] (touche Recherche) sur le panneau de commande de base.Pour choisir de rechercher des enregistrements de base de données par numéro de ligne ou par contenu, appuyez sur [ ] (touche Admin) sur le panneau de commande de base, puis sélectionnez le réglage souhaité pour [Recherche BD].  Par n° ligne : sélectionnez ce réglage pour rechercher des enregistrements de base de données par numéro de ligne. Par contenu : sélectionnez ce réglage pour rechercher des enregistrements de base de données par contenu (numéros jusqu'à 13 chiffres uniquement) saisi dans le premier champ de données (ex : colonne A).

REMARQUE Cette fonction est disponible avec la version de micrologiciel 1.04 ou supérieur.La version la plus récente peut être téléchargée sur le site Web de support.support.brother.com

Impression à l'aide du

10 Si une mise en page d'étiquette a été attribuée à une touche du panneau de commande monotouches, vous pouvez imprimer une étiquette simplement en appuyant sur la touche de l'étiquette correspondante. a Allumez l'imprimante. L'écran principal apparaît.

b Si des bases de données sont affectés à des monotouches : Appuyez sur [a] ou sur [b] pour sélectionner un modèle. c Appuyez sur la monotouche correspondant à l'étiquette à imprimer. Les détails de l'étiquette s'affichent à l'écran.

1 Numéro de modèle2 Texte dans la mise en page de l'étiquette3 Format du papier4 Numéro d'enregistrement dans la base de données (uniquement si une base de données est liée)5 Nombre d'impressionsLes données enregistrées à l'aide de chaque monotouche sont déterminées par le numéro de base de données ou le numéro de touche lors du transfert de données de l'ordinateur sur l'imprimante. Pour plus d'informations, reportez-vous à la section Transfert de la mise en page de l'étiquette sur l'imprimante uu page 93.

• Appuyez sur [d] ou [c] pour vérifier

l'ensemble du texte de la mise en page de

l'étiquette. Si le panneau de commande

monotouches (B) est utilisé, les données

ne peuvent pas être modifiées. Utilisez le

panneau de commande de base (A) pour

modifier les données. Pour plus

d'informations, reportez-vous à la section

Modification du contenu des étiquettes

avant impression uu page 98.

• Le texte qui s'affiche sur l'écran ACL et

l'ordre dans lequel il s'affiche sont définis

à l'aide de P-touch Editor. Pour plus

d'informations, reportez-vous à la section

Définition du texte et de l'ordre d'affichage

sur l'écran ACL uu page 90.

d À l'aide de [a] ou [b], entrez le nombre

de copies à imprimer, puis appuyez sur

le bouton d'impression ou [OK]. Les

étiquettes sont imprimées.

• Le nombre de copies à imprimer peut être

défini entre 1 et 999.

• Si le modèle contient un numéro sérialisé,

les étiquettes sont imprimées et le champ

de série est incrémenté en fonction du

nombre de fois spécifié.

•Si [Conf. Impr.] est réglé sur

[Désactivé], l'impression démarre

lorsque vous appuyez sur la monotouche

Si un modèle avec base de données

liée est enregistrée avec une

Si vous enregistrez sur une monotouche un

modèle avec base de données liée, le

contenu affiché concerne l'enregistrement de

base de données correspondant au nombre

de pressions sur la touche. Par exemple,

dans le cas d'un modèle associé à 3

enregistrements de base de données,

appuyer sur la monotouche une fois affiche le

contenu du premier enregistrement de base

de données. Appuyer sur la monotouche

deux fois affiche le contenu du deuxième

enregistrement et appuyer trois fois affiche le

contenu du troisième enregistrement.

Appuyer sur la touche quatre fois vous

permet de revenir à l'affichage du contenu du

premier enregistrement de base de données.

Appuyez sur la monotouche de

l'étiquette à imprimer jusqu'à ce que le

contenu de l'enregistrement de base de

données souhaité apparaisse.

b À l'aide de [a] ou [b], entrez le nombre

de copies à imprimer, puis appuyez sur

le bouton d'impression ou [OK]. Les

étiquettes sont imprimées.

• Le nombre de copies à imprimer peut être

défini entre 1 et 999.

• Si le modèle contient un numéro sérialisé,

les étiquettes sont imprimées et le champ

de série est incrémenté en fonction du

nombre de fois spécifié.

Si un modèle avec une base de

données liée est attribué à une

monotouche, veillez à ce que [Conf.

Impr.] soit réglé sur [Activé]. Si

l'option [Désactivé] est activée, seule

la première base de données peut être

sélectionnée.Utilisation de l'écran tactile (en option : PA-TDU-001) (TD-2120N/2130N uniquement)

Impression d'une date/heure

différente de l'horloge interne

Vous pouvez modifier la date/l'heure

temporairement avant l'impression. Lorsque

l'écran suivant s'affiche immédiatement avant

le début de l'impression, appuyez sur [ ]

(touche Réglages) pour afficher un écran où

vous pouvez saisir directement la date et

l'heure. L'impression peut se poursuivre

après la saisie de la date/l'heure.

En outre, en appuyant sur [ ] (touche

Admin), puis en réglant [Déf. heure tmp]

sur [De la dernière], la date et l'heure

saisies directement sont imprimées jusqu'à la

mise hors tension de l'imprimante.

• Si des réglages ont été spécifiés pour

ajouter/soustraire une période temporelle

à/de la date et I'heure dans un modèle, la

période temporelle spécifiée est ajoutée à

(ou soustraite de) la date et l'heure saisies

• Cette fonction est disponible avec la

version de micrologiciel 1.04 ou supérieur.

La version la plus récente peut être

téléchargée sur le site Web de support.

Impression d'un lecteur de

Les fonctions de P-touch Template vous

permettent de scanner les codes-barres pour

afficher un modèle transféré sur l'imprimante,

de remplacer le texte si nécessaire, puis

d'imprimer les étiquettes. Vous pouvez

vérifier à ce stade sur l'écran ACL le contenu

du modèle affiché ou le texte à remplacer.

Pour plus d'informations sur les fonctions de

P-touch Template, reportez-vous au Guide

utilisateur - Logiciel fourni sur le CD-ROM.

Pour vérifier le texte dans le modèle,

sélectionnez le numéro de modèle dans

l'écran principal de manière à afficher les

détails du modèle, puis appuyez sur [d] ou [c].

Pour modifier le texte, affichez le texte à

modifier, puis appuyez sur [OK]. Le mode de

modification est activé et le texte modifiable

La possibilité de vérifier le contenu de la mise

en page de l'étiquette avant l'impression vous

évite d'imprimer des étiquettes incorrectes.Chapitre 10

suppression et journal)

Avec les procédures suivantes, vous avez la

possibilité de vérifier ou de supprimer les

mises en page d'étiquettes sur l'imprimante,

ou encore de consulter leur journal

Vérification du contenu d'une mise à

Pour afficher les détails du modèle à l'écran

et vérifier le contenu, appuyez sur [ ] (touche

Recherche) sur l'écran tactile. Pour plus

d'informations, reportez-vous à la section

Impression à l'aide du panneau de

commande de base uu page 97.

Suppression d'une mise en page

Vous pouvez utiliser [Paramètres de

l’appareil] de l'Outil de paramétrage

d’imprimante pour supprimer une mise en

page d'étiquette de l'imprimante. Dans la

barre de menus, cliquez sur [Outils] -

[Supprimer le modèle et la base de

données] pour supprimer une base de

données ou un modèle enregistré sur

l'imprimante. Pour plus d'informations,

reportez-vous à la section Barre de menus

Pour vérifier les mises à jour d'étiquettes sur

l'imprimante et sélectionner les données à

supprimer, raccordez l'imprimante à un

ordinateur et utilisez P-touch Transfer

Manager. Pour plus d'informations, reportez-

vous au Guide utilisateur - Logiciel fourni sur

Vérification du journal d'impression

des mises en page d'étiquettes

Vous pouvez utiliser [Paramètres de

l’appareil] de l'Outil de paramétrage

d’imprimante pour vérifier le journal

d'impression. Si [Enregistrer le journal

d’impression de l’imprimante] sur l'onglet

[Avancés] est réglé sur [Activer], un journal

d'impression est enregistré sur l'imprimante.

Pour exporter le journal d'impression et

l'enregistrer en tant que fichier .csv, cliquez

sur [Outils] - [Enregistrer le journal

d’impression dans un fichier]. Pour plus

d'informations, reportez-vous à la section

Paramètres de l'appareil uu page 36.Utilisation de l'écran tactile (en option : PA-TDU-001) (TD-2120N/2130N uniquement)

pile pour l'heure et la

Une pile pour l'heure et la date est fournie afin

de conserver les paramètres de l'horloge

interne. La pile se décharge même si

l'imprimante n'est pas utilisée pendant une

a Appuyez sur le bouton marche-arrêt

et maintenez-le enfoncé pour éteindre

l'imprimante, puis débranchez

l'imprimante de la prise de courant. Si la

batterie Li-ion rechargeable (en option)

est installée, retirez la batterie

b Appuyez sur le bouton de déverrouillage

du capot d'un côté ou de l'autre, et

soulevez pour ouvrir le couvercle

supérieur du logement du rouleau RD.

c À l'aide d'une pièce ou d'un objet

similaire, tournez lentement le couvercle

de la pile pour l'heure et la date dans le

sens de la flèche jusqu'à la butée, puis

retirez le couvercle de la pile.

Comme illustré ci-dessous, appuyez sur

la partie A de la pile pour la débloquer et

la retirer facilement.

e Installez la nouvelle pile.  Utilisez uniquement les piles recommandées pour l'imprimante. L'utilisation d'autres piles peut endommager l'imprimante. Mettez au rebut les piles en les déposant dans un point de collecte approprié. Ne les jetez pas avec les déchets ménagers. Veillez en outre à vous conformer à toutes les réglementations en vigueur. Lorsque vous rangez ou jetez la pile, enveloppez-la (dans du ruban de cellophane, par exemple) pour éviter tout court-circuit.(Exemple d'isolation de pile)

1 Ruban de cellophane2 Pile pour l'heure et la date Nous vous recommandons de remplacer la pile tous les deux ans. Si l'horloge est réinitialisée pendant que l'imprimante est alimentée, remplacez cette pile. Lors du remplacement de la pile lithium, achetez une pile CR2032 (fabricants recommandés : Hitachi Maxell, Ltd., FDK Corporation, Panasonic Corporation, Sony Corporation, Toshiba Corporation et VARTA Microbattery Inc.).

Si vous tournez de force le couvercle de la pile pour l'heure et la date au-delà de la position d'arrêt, vous risquez de l'endommager.Veillez à insérer la pile en respectant sa polarité (les faces + et – doivent être orientées correctement).Chapitre 10 104

f Remettez le couvercle de la pile pour la

date et l'heure dans sa position

d'origine, puis à l'aide d'une pièce ou

d'un objet similaire, tournez lentement le

couvercle de la pile pour l'heure et la

date dans le sens opposé à la flèche

jusqu'à la butée et remettez le couvercle

de la pile pour l'heure et la date.

g Fermez le couvercle supérieur du

logement du rouleau RD. Appuyez

dessus jusqu'à ce qu'il s'enclenche en

REMARQUE Vous pouvez configurer l'heure et la date

depuis [ ] (touche Admin) sur le

panneau tactile. Pour plus d'informations,

reportez-vous à la section Réglage de

l'heure et de la date uu page 86.

Quelle est la quantité de mémoire

R. L'imprimante est équipée de 6 Mo de

mémoire intégrée disponible, ce qui permet

d'enregistrer 99 modèles au maximum.

Lorsqu'il n'y a plus de mémoire intégrée

disponible ou que 99 modèles ont été

enregistrés, les modèles ne peuvent plus être

transférés sur l'imprimante (pour y être

enregistrés). Supprimez de l'imprimante les

modèles que vous ne souhaitez pas

Q. Pourquoi la taille de fichier change-t-elle

lorsqu'un modèle est transféré sur

R. La taille du fichier change parce que le

format d'un fichier de modèle P-touch

Transfer Manager 2.1 est différent du format

d'un fichier après qu'il a été transféré à

Q. Comment puis-je vérifier le nombre de

modèles pouvant être enregistrés sur

l'imprimante et les numéros de touche utilisés

R. Procédez comme suit pour vérifier les

1 Raccordez l'imprimante à l'ordinateur au

moyen d'un câble USB, puis allumez

2 Pour Windows XP / Windows Vista /

À partir du menu Démarrer, cliquez sur

[Tous les programmes] - [Brother

P-touch] - [P-touch Tools] - [P-touch

Transfer Manager 2.1]. Si vous tournez de force le couvercle de la pile pour l'heure et la date au-delà de la position d'arrêt, vous risquez de l'endommager.Utilisation de l'écran tactile (en option : PA-TDU-001) (TD-2120N/2130N uniquement)

2.1] dans l'écran [Accueil] ou

3 Cliquez sur « Brother TD-XXXX » (où

« TD-XXXX » est le nom du modèle de

votre imprimante) dans le panneau sur le

côté gauche pour afficher les modèles

enregistrés sur l'imprimante dans le

panneau sur le côté droit. Vous pouvez

vérifier le nombre de modèles et les

numéros de touches utilisés.

Q. Pourquoi un modèle ne peut-il pas être

transféré sur l'imprimante (il a été transféré,

mais la date n'a pas été mise à jour

R. Il se peut que le pilote d'imprimante ne

soit pas correctement installé. Réinstallez le

pilote d'imprimante, puis essayez de

transférer à nouveau.

Si la date n'a pas été mise à jour, vérifiez que

la case [A l’impression] est cochée dans la

boîte de dialogue [Propriétés de : Date et

Pour plus d'informations, reportez-vous à la

section Insertion de la date et de l'heure dans

une étiquette uu page 91.

Taille : environ 4,37 po (L) × 6,70 po (P) ×

Installation du pilote

11 Vous pouvez installer le pilote d'imprimante et les logiciels en utilisant l'une des trois méthodes suivantes : Connexion par câble USB Connexion réseau câblé (TD-2120N/2130N uniquement) Connexion réseau sans fil (TD-2120N/2130N uniquement) (si la connexion sans fil est connectée)La section suivante explique comment établir une connexion réseau sans fil.Avant de spécifier les paramètres, reportez-vous aux sections Installation du pilote d'imprimante et des logiciels uu page 4 et

Écran d'installation uu page 5. Pour établir une connexion par câble USB ou une connexion réseau câblé, reportez-vous aux sections Connexion par câble USB uu page 5 et Connexion réseau câblé

(TD-2120N/2130N uniquement) uu page 7.

Avant d'établir une connexion

réseau sans fil 11 Pour que vous puissiez utiliser une connexion réseau sans fil, la connexion sans fil (en option) doit être connectée à l'imprimante. Pour savoir comment connecter la connexion sans fil (en option), consultez son mode d'emploi. Périphériques requis et configuration

11 Cette section décrit comment établir une connexion dans la configuration réseau suivante (mode Infrastructure). Mode Infrastructure

1 Point d'accès/routeur sans fil2 Cette imprimante3 Ordinateur compatible sans filconnecté au point d'accès/routeur4 Ordinateur câbléconnecté au point d'accès/routeur5 Téléphone portable, par exemple un téléphone intelligent Utilisation de la connexion sans

fil (en option : PA-WI-001)

(TD-2120N/2130N uniquement)

11 Avant d'établir une connexion réseau sans fil, assurez-vous que le câble réseau n'est pas connecté à l'imprimante.

1Utilisation de la connexion sans fil (en option : PA-WI-001) (TD-2120N/2130N uniquement)

REMARQUE Pour bénéficier de la vitesse de transfert

de données maximale dans un

environnement réseau sans fil, effectuez

les vérifications suivantes :

• Rapprochez l'imprimante le plus

possible du point d'accès/routeur.

• Vérifiez qu'il n'y a pas d'obstacles entre

l'imprimante et le point

d'accès/routeur. Les objets

volumineux et les murs peuvent rendre

difficile l'établissement d'une

• D'autres appareils électroniques

peuvent causer des interférences

susceptibles de réduire la vitesse de

transfert des données.

Dans un environnement de ce type, la

vitesse peut être plus faible qu'avec une

connexion réseau câblé ou par USB.

L'utilisation d'une connexion réseau câblé

ou par USB permet d'atteindre la vitesse

de traitement maximale.

 Si vous avez précédemment

configuré les paramètres sans fil de

l'imprimante, vous devez réinitialiser

les paramètres réseau avant de

pouvoir configurer à nouveau les

paramètres sans fil.

1 Appuyez sur le bouton marche-

arrêt et maintenez-le enfoncé

pour éteindre l'imprimante.

2 Appuyez sur le bouton

d'alimentation du papier

et le bouton marche-arrêt et

maintenez-les enfoncés jusqu'à

ce que le voyant POWER

(Marche-arrêt) s'allume en

orange et que le voyant

STATUS (État) clignote en vert.

3 Tout en maintenant le bouton

marche-arrêt enfoncé,

appuyez 2 fois sur le bouton

d'alimentation du papier .

4 Relâchez le bouton marche-

méthode d'installation

Vous pouvez spécifier les paramètres réseau

sans fil de deux manières. Choisissez la

méthode qui vous paraît la plus adaptée à

votre environnement.

 Configuration à l'aide du CD-ROM

d'installation et d'un câble USB temporaire

 Configuration par pression sur un bouton

à l'aide de WPS (page 113)

Si l'imprimante se trouve sur un réseau

d'entreprise sans fil (par exemple LEAP et

EAP-FAST) , connectez l'imprimante par

USB pour configurer ses paramètres sans fil.

REMARQUE Les informations de paramétrage avec

des méthodes autres que les deux

méthodes décrites ici sont disponibles.

Pour plus d'informations, reportez-vous

au Guide utilisateur - Réseau fourni sur le

Configuration à l'aide du

CD-ROM d'installation et d'un

câble USB temporaire

Si vous utilisez cette méthode, nous vous

conseillons d'utiliser un câble USB pour

raccorder l'imprimante à un ordinateur déjà

connecté sans fil au réseau souhaité.

• Le SSID est requis pour configurer les

paramètres sans fil. Des informations

relatives à la clé du réseau sont

également requises, sauf dans le cas d'un

système ouvert (réseau sans mot de

passe). Par ailleurs, si WEP est utilisé

pour le cryptage, une clé WEP est

• Recherche du SSID et de la clé du

• Les informations de réseau telles que

le SSID, la clé du réseau et la clé WEP

sont des paramètres personnalisés en

fonction de votre environnement. Vous

devez donc contacter votre

administrateur réseau. Si vous avez

spécifié les paramètres, reportez-vous

au manuel de votre point

d'accès/routeur sans fil.

 Vous devez utiliser un câble USB

temporairement pour configurer les

paramètres de réseau sans fil.

Préparez le câble USB fourni.

 Avant de démarrer l'installation,

vous devez connaître le SSID et la

clé du réseau de votre point

d'accès/routeur sans fil.

 Nous ne pouvons pas vous aider en

ce qui concerne votre politique

réseau (ou ses paramètres).

Contactez votre administrateur

Veuillez ne pas contacter le

distributeur Brother pour obtenir de

l'aide concernant les paramètres de

sécurité.Utilisation de la connexion sans fil (en option : PA-WI-001) (TD-2120N/2130N uniquement)

• De plus, si votre réseau sans fil est

réglé sur le mode furtif, il n'est pas

possible d'établir une connexion avec

le réseau en utilisant les procédures

décrites ici. Dans ce cas, contactez

votre administrateur réseau.

• Pour voir l'adresse MAC de votre

imprimante, imprimez ses paramètres

d'appareil. Pour plus d'informations,

reportez-vous à la section Impression

des paramètres de configuration de

l'imprimante uu page 21.

a Avant de démarrer l'installation, vous

devez connaître le SSID et la clé du

réseau de votre point d'accès/routeur

Notez les réglages effectués afin de

vous rappeler des informations définies.

Reportez-vous au tableau suivant.

*Il se peut que la clé du réseau soit

appelée Mot de passe, Clé de sécurité

b Insérez le CD-ROM d'installation dans

votre lecteur de CD-ROM. Si l'écran de

la langue apparaît, choisissez votre

Si l'écran d'installation n'apparaît pas

automatiquement, affichez le contenu du

dossier du lecteur de CD-ROM, puis

double-cliquez sur [start.exe].

Si l'écran d'installation n'apparaît pas

automatiquement, cliquez sur [Exécuter

start.exe] dans l'écran [Accueil] ou

affichez le contenu du dossier du lecteur

de CD-ROM depuis le bureau, puis

double-cliquez sur [start.exe].

c Cliquez sur [Installation standard].

d Lisez le contrat de licence, puis cliquez

sur [Accepter] si vous acceptez les

conditions générales de la licence.

e Cliquez sur [Installer] pour démarrer

l'installation, puis suivez les instructions

qui s'affichent à l'écran.

f Lorsque l'écran de sélection de la

méthode de connexion apparaît,

sélectionnez [Connexion réseau sans

fil], puis cliquez sur [Suivant].

(clé de sécurité/clé de

cryptage)Chapitre 11

g Lorsque l'écran [Pare-feu/logiciel

antivirus détecté] apparaît,

sélectionnez [Changez les paramètres

de port du pare-feu pour permettre la

connexion réseau et continuez

l’installation. (Recommandé)], puis

cliquez sur [Suivant].

Si vous n'utilisez pas le Pare-feu

Windows, autorisez l'accès à l'aide des

ports UDP 137 et 161.

h Activez la connexion sans fil à l'aide du

i Assurez-vous que le câble réseau n'est

pas connecté à l'imprimante, puis

allumez l'imprimante.

Suivez les instructions qui s'affichent à

l'écran pour vérifier que l'imprimante est

en mode réseau sans fil.

j Sélectionnez [Oui, j’ai un câble USB

que je peux utiliser pour

l’installation.], puis cliquez sur

k Si l'écran [Remarque importante]

apparaît, lisez l'avis, cochez la case

après avoir vérifié le SSID et la clé du

réseau, puis cliquez sur [Suivant].

l Reliez directement l'ordinateur et

l'imprimante par un câble USB.

 Si l'écran de confirmation de

l'installation apparaît, cochez la

case, cliquez sur [Suivant], puis

 Sinon, passez à l'étape n.

m Pour vous connecter à l'aide du SSID

affiché, sélectionnez [Oui].

Cliquez sur [Suivant], puis passez à

l'étape p.Utilisation de la connexion sans fil (en option : PA-WI-001) (TD-2120N/2130N uniquement)

n L'assistant recherche les réseaux sans

fil disponibles pour votre imprimante.

Sélectionnez le SSID que vous avez

noté à l'étape a, puis cliquez sur

• Si la liste est vide, vérifiez que le point

d'accès est allumé et diffuse le SSID, puis

assurez-vous que l'imprimante et le point

d'accès sont assez proches pour

permettre la communication sans fil.

Cliquez ensuite sur [Actualiser].

• Si votre point d'accès est configuré pour

ne pas diffuser le SSID, vous pouvez

l'entrer manuellement en cliquant sur le

bouton [Avancé]. Suivez les instructions

qui s'affichent à l'écran pour la saisie du

[Nom (SSID)], puis cliquez sur [Suivant].

o Entrez également la [Clé du réseau],

que vous avez notée à l'étape a, puis

cliquez sur [Suivant].

REMARQUE Si votre réseau n'est pas configuré pour

l'authentification et le cryptage, l'écran

[ATTENTION!] apparaît. Pour continuer la

configuration, cliquez sur [OK], puis

p Vérifiez les paramètres réseau sans fil,

puis cliquez sur [Suivant]. Les

paramètres seront envoyés à votre

• Les paramètres ne changeront pas si

vous cliquez sur [Annuler].

• Si vous souhaitez attribuer manuellement

une adresse IP à l'imprimante, cliquez sur

[Modifier l’adresse IP], puis entrez

• Si l'écran d'échec de la configuration sans

fil apparaît, cliquez sur [Réessayer].

q Débranchez le câble USB qui relie

l'ordinateur à l'imprimante, puis cliquez

La configuration sans fil est maintenant

Passez à l'étape r pour installer le

pilote d'imprimante et les logiciels.Chapitre 11

r Sélectionnez l'imprimante dans la liste,

puis cliquez sur [Suivant].

L'installation du pilote d'imprimante et

des logiciels démarre.

• En cas d'échec de la configuration sans fil,

l'écran [Assistant de configuration de la

connexion sans fil] apparaît. Suivez les

instructions qui s'affichent à l'écran pour

terminer la configuration sans fil.

• Si vous utilisez WEP comme méthode de

cryptage et que votre imprimante n'est

pas détectée, assurez-vous que vous

avez entré la bonne clé WEP.

s Vous pouvez utiliser P-touch Update

Software pour rechercher des mises à

jour. Lorsque [Voulez-vous vraiment

utiliser P-touch Update Software

pour mettre à jour le logiciel avec la

version la plus récente ? (Une

connexion Internet est requise pour

la mise à jour.)] apparaît, cliquez sur

 Pour rechercher des versions plus

récentes des logiciels et effectuer

une mise à jour, cliquez sur [Oui],

puis passez à l'étape t.

 Si vous ne souhaitez pas rechercher

les nouvelles versions des logiciels

ou effectuer une mise à jour, cliquez

sur [Non], puis passez à l'étape u.

REMARQUE Si vous cliquez sur [Non] ici, vous pouvez

exécuter P-touch Update Software à un

moment qui vous convient mieux pour

rechercher les nouvelles versions des

logiciels et effectuer une mise à jour.

Double-cliquez sur l'icône P-touch Update

Software sur le bureau. (Votre ordinateur

doit être connecté à Internet.)

t P-touch Update Software démarre.

 Si une application apparaît sous

[Liste des fichiers], c'est qu'il y a

une nouvelle version de l'application.

Si la case est cochée et que vous

cliquez sur [Installer], cette

application peut être installée.

Attendez qu'un message confirmant

la fin de l'installation apparaisse.

 Si aucune application n'apparaît

sous [Liste des fichiers],

l'application actuellement installée

sur l'ordinateur est la version la plus

récente et aucune mise à jour n'est

nécessaire. Cliquez sur [Fermer].

u Lorsque l'écran d'enregistrement

d'utilisateur en ligne apparaît, cliquez

sur [OK] ou [Annuler].Utilisation de la connexion sans fil (en option : PA-WI-001) (TD-2120N/2130N uniquement)

 Si vous avez cliqué sur [OK], vous

d'enregistrement d'utilisateur en

ligne avant la fin de l'installation

 Si vous avez cliqué sur [Annuler],

l'installation se poursuit.

v Cliquez sur [Terminer].

L'installation est maintenant terminée.

• Pour les utilisateurs de Windows Vista/

Windows 7/Windows 8 :

Lorsque l'écran [Sécurité de Windows]

apparaît, cochez la case, puis cliquez sur

[Installer] pour terminer l'installation

• Selon vos paramètres de sécurité, une

fenêtre Sécurité de Windows ou antivirus

peut apparaître lors de l'utilisation de

l'imprimante ou de ses logiciels. Autorisez

le programme ou autorisez la poursuite de

• Lorsqu'il vous est demandé de redémarrer

l'ordinateur, cliquez sur [Redémarrer].

Configuration par pression

sur un bouton à l'aide de WPS11

Si votre point d'accès/routeur sans fil est

compatible WPS (Wi-Fi Protected Setup™),

vous pouvez configurer les paramètres et une

connexion par simple pression sur un bouton.

a Assurez-vous que votre point

d'accès/routeur sans fil affiche le

b Placez votre imprimante à proximité du

point d'accès/routeur sans fil WPS. La

portée peut varier selon

l'environnement. Reportez-vous au

manuel de votre point d'accès/routeur

c Activez la connexion sans fil à l'aide du

d Assurez-vous que le câble réseau n'est

pas connecté à l'imprimante, puis

allumez l'imprimante.

e Maintenez enfoncé le bouton

d'alimentation du papier (pendant 5

secondes au moins) jusqu'à ce que le

voyant STATUS (État) clignote en vert.

f Appuyez sur le bouton WPS sur votre

point d'accès/routeur sans fil. Une fois la

configuration terminée, le voyant

STATUS (État) de l'imprimante s'allume

La configuration sans fil est maintenant

N'annulez AUCUN des écrans pendant

l'installation. L'affichage de tous les

écrans peut demander quelques

secondes.Chapitre 11

Passez à l'étape g pour installer le

pilote d'imprimante et les logiciels.

g Insérez le CD-ROM d'installation dans

votre lecteur de CD-ROM. Si l'écran de

la langue apparaît, choisissez votre

Si l'écran d'installation n'apparaît pas

automatiquement, affichez le contenu du

dossier du lecteur de CD-ROM, puis

double-cliquez sur [start.exe].

Si l'écran d'installation n'apparaît pas

automatiquement, cliquez sur [Exécuter

start.exe] dans l'écran [Accueil] ou

affichez le contenu du dossier du lecteur

de CD-ROM depuis le bureau, puis

double-cliquez sur [start.exe].

h Cliquez sur [Installation standard].

i Lisez le contrat de licence, puis cliquez

sur [Accepter] si vous acceptez les

conditions générales de la licence.

j Cliquez sur [Installer] pour démarrer

l'installation, puis suivez les instructions

qui s'affichent à l'écran.

k Lorsque l'écran suivant apparaît,

sélectionnez [Connexion réseau sans

fil], puis cliquez sur [Suivant].

l Lorsque l'écran [Pare-feu/logiciel

antivirus détecté] apparaît,

sélectionnez [Changez les paramètres

de port du pare-feu pour permettre la

connexion réseau et continuez

l’installation. (Recommandé)], puis

cliquez sur [Suivant].

Si vous n'utilisez pas le Pare-feu

Windows, autorisez l'accès à l'aide des

ports UDP 137 et 161.

m Suivez les instructions qui s'affichent à

l'écran pour vérifier que l'imprimante est

en mode réseau sans fil.

n Sélectionnez l'imprimante dans la liste,

puis cliquez sur [Suivant].

L'installation du pilote d'imprimante et

des logiciels démarre.Utilisation de la connexion sans fil (en option : PA-WI-001) (TD-2120N/2130N uniquement)

• En cas d'échec de la configuration sans fil,

l'écran [Assistant de configuration de la

connexion sans fil] apparaît. Suivez les

instructions qui s'affichent à l'écran pour

terminer la configuration sans fil.

• Si vous utilisez WEP comme méthode de

cryptage et que votre imprimante n'est

pas détectée, assurez-vous que vous

avez entré la bonne clé WEP.

o Vous pouvez utiliser P-touch Update

Software pour rechercher des mises à

jour. Lorsque [Voulez-vous vraiment

utiliser P-touch Update Software

pour mettre à jour le logiciel avec la

version la plus récente ? (Une

connexion Internet est requise pour

la mise à jour.)] apparaît, cliquez sur

 Pour rechercher des versions plus

récentes des logiciels et effectuer

une mise à jour, cliquez sur [Oui],

puis passez à l'étape p.

 Si vous ne souhaitez pas rechercher

les nouvelles versions des logiciels

ou effectuer une mise à jour, cliquez

sur [Non], puis passez à l'étape q.

REMARQUE Si vous cliquez sur [Non] ici, vous pouvez

exécuter P-touch Update Software à un

moment qui vous convient mieux pour

rechercher les nouvelles versions des

logiciels et effectuer une mise à jour.

Double-cliquez sur l'icône P-touch Update

Software sur le bureau. (Votre ordinateur

doit être connecté à Internet.)

p P-touch Update Software démarre.

 Si une application apparaît sous

[Liste des fichiers], c'est qu'il y a

une nouvelle version de l'application.

Si la case est cochée et que vous

cliquez sur [Installer], cette

application peut être installée.

Attendez qu'un message confirmant

la fin de l'installation apparaisse.

 Si aucune application n'apparaît

sous [Liste des fichiers],

l'application actuellement installée

sur l'ordinateur est la version la plus

récente et aucune mise à jour n'est

nécessaire. Cliquez sur [Fermer].

q Lorsque l'écran d'enregistrement

d'utilisateur en ligne apparaît, cliquez

sur [OK] ou [Annuler].

 Si vous avez cliqué sur [OK], vous

d'enregistrement d'utilisateur en

ligne avant la fin de l'installation

 Si vous avez cliqué sur [Annuler],

l'installation se poursuit.

r Cliquez sur [Terminer]. L'installation est

maintenant terminée.Chapitre 11

• Pour les utilisateurs de Windows Vista/

Windows 7/Windows 8 :

Lorsque l'écran [Sécurité de Windows]

apparaît, cochez la case, puis cliquez sur

[Installer] pour terminer l'installation

• Selon vos paramètres de sécurité, une

fenêtre Sécurité de Windows ou antivirus

peut apparaître lors de l'utilisation de

l'imprimante ou de ses logiciels. Autorisez

le programme ou autorisez la poursuite de

• Lorsqu'il vous est demandé de redémarrer

l'ordinateur, cliquez sur [Redémarrer].

a Activez la connexion sans fil à l'aide du

b Assurez-vous que le câble réseau n'est

pas connecté à l'imprimante, puis

allumez l'imprimante.

La communication réseau sans fil

• Vous pouvez modifier les paramètres de

communication de l'imprimante en

utilisant [Paramètres de

communication] dans l'Outil de

paramétrage d’imprimante. Pour plus

d'informations, reportez-vous à la section

Paramètres de communication

(TD-2120N/2130N uniquement)

• Lorsque vous utilisez l'Outil de

paramétrage d’imprimante, vous

pouvez facilement modifier et appliquer

les paramètres de communication à

plusieurs imprimantes. Pour plus

d'informations, reportez-vous à la section

Application des modifications de

paramètres à plusieurs imprimantes

N'annulez AUCUN des écrans pendant

l'installation. L'affichage de tous les

écrans peut demander quelques

Pour que l'imprimante puisse

communiquer via le point

d'accès/réseau sans fil, il est

nécessaire d'installer d'abord le pilote

d'imprimante et l'Outil de paramétrage

d’imprimante et de spécifier les

paramètres de connexion réseau sans

fil. Pour plus d'informations, reportez-

vous à la section Installation du pilote

d'imprimante et des logiciels

uu page 4.Utilisation de la connexion sans fil (en option : PA-WI-001) (TD-2120N/2130N uniquement)

Taille : environ 4,34 po (L) × 3,35 po (P) ×

• Suivez les recommandations du fabricant de votre ordinateur compatible Bluetooth ou de votre adaptateur Bluetooth et installez le matériel et les logiciels nécessaires.• Lorsque vous effectuez une connexion par Bluetooth, les paramètres de connexion sont enregistrés même après que vous avez éteint l'imprimante.

Utilisez cette procédure pour relier l'imprimante à l'ordinateur à l'aide du logiciel de gestion de Bluetooth.Pour pouvoir utiliser une connexion Bluetooth, la connexion Bluetooth (en option) doit être raccordée à l'imprimante. Pour savoir comment connecter la connexion Bluetooth (en option), lisez son mode d'emploi. a Vérifiez que la connexion Bluetooth (en option) est correctement connectée à l'imprimante, puis activez la connexion Bluetooth à l'aide du curseur. b Appuyez sur le bouton marche-arrêt pour allumer l'imprimante. c Maintenez enfoncé le bouton d'alimentation du papier (pendant 5 secondes environ) jusqu'à ce que le voyant STATUS (État) clignote en vert. d Si l'imprimante a été éteinte automatiquement, rallumez-la. e Vérifiez que le voyant STATUS (État) s'allume en vert. L'imprimante est passée en mode Bluetooth.Si le voyant STATUS (État) s'éteint, l'imprimante n'a pas réussi à passer en mode Bluetooth. Répétez la procédure à partir de l'étape c. f Utilisez votre logiciel de gestion de Bluetooth pour découvrir l'imprimante et configurer la connexion à l'imprimante.

REMARQUE Si le logiciel vous invite à entrer un code d'accès Bluetooth (code PIN), entrez le code d'accès attribué à l'imprimante. Par défaut, le code d'accès de l'imprimante est constituée des quatre derniers chiffres de son numéro de série.

g Notez le nom du port utilisé pour la connexion. (Des ports COM virtuels tels que « COM1 » ou « COM3 » seront utilisés.) h Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM. i Double-cliquez sur le lecteur de CD-ROM, puis sur [BluetoothSetup.exe]. Suivez les instructions qui s'affichent à l'écran pour configurer les paramètres. j Lorsque l'écran de spécification du nom du port apparaît, spécifiez le nom du port que vous avez noté à l'étape g.

REMARQUE Reportez-vous à la documentation de votre logiciel de gestion de Bluetooth pour plus d'informations sur les paramètres de connexion, la confirmation du nom du port et autres options.

Utilisation de la connexion

Bluetooth (en option : PA-BI-001)

Utilisation de Bluetooth pour

L'imprimante ne peut pas procéder à des

impressions Bluetooth dès l'activation de la

connexion Bluetooth. Vous devez d'abord

procéder comme suit pour permettre à

l'imprimante de communiquer avec

l'ordinateur. Une fois qu'une connexion a été

établie, l'imprimante demeure connectée

jusqu'à sa mise hors tension, ce qui

l'empêche d'être découverte par un autre

a Vérifiez que la connexion Bluetooth (en

option) est correctement connectée à

l'imprimante, puis activez la connexion

Bluetooth à l'aide du curseur.

b Appuyez sur le bouton marche-arrêt

pour allumer l'imprimante.

c Maintenez enfoncé le bouton

d'alimentation du papier (pendant 5

secondes environ) jusqu'à ce que le

voyant STATUS (État) clignote en vert.

d Si l'imprimante a été éteinte

automatiquement, rallumez-la.

e Vérifiez que le voyant STATUS (État)

s'allume en vert. L'imprimante est

passée en mode Bluetooth.

Si le voyant STATUS (État) s'éteint,

l'imprimante n'a pas réussi à passer en

mode Bluetooth. Répétez la procédure

à partir de l'étape c.

f Utilisez le logiciel de gestion de

Bluetooth pour découvrir l'imprimante.

La communication Bluetooth démarre.

Taille : environ 4,34 po (L) × 3,19 po (P) ×

13 Si la fonction de décollage d'étiquettes est utilisée, les étiquettes imprimées peuvent être automatiquement décollées de leur papier de support avant d'être éjectées sur la sortie du papier. Cette fonction est utile lorsque vous devez apposer un grand nombre d'étiquettes imprimées.Suivez la procédure ci-dessous pour charger le papier correct.Pour savoir comment connecter la fonction de décollage d'étiquettes (en option), reportez-vous à son mode d'emploi. Insertion du rouleau

13  Lorsque vous utilisez la fonction de décollage d'étiquettes pour décoller les étiquettes lors de l'impression : a Appuyez sur le bouton marche-arrêt et maintenez-le enfoncé pour éteindre l'imprimante.Appuyez sur le bouton de déverrouillage du capot (1) d'un côté ou de l'autre et soulevez pour ouvrir le couvercle supérieur du logement du rouleau RD.

b Ouvrez les guides-papier en soulevant le bouton de réglage du guide-papier (1) et en tirant les guides-papier vers l'extérieur.

REMARQUE Au départ de l'usine, les guides-papier sont livrés complètement ouverts.

Utilisation de la fonction de

décollage d'étiquettes (en

(TD-2120N/2130N uniquement)

13 Avant d'utiliser la fonction de décollage d'étiquettes, vous devez spécifier le réglage d'utilisation de la fonction de décollage d'étiquettes dans le pilote d'imprimante. Pour plus d'informations, reportez-vous à la section Paramètres du pilote d'imprimante uu page 123.  Veillez à utiliser des rouleaux de marque Brother. Veillez à utiliser des étiquettes pré-découpées. N'utilisez pas d'autres étiquettes. 1

1Utilisation de la fonction de décollage d'étiquettes (en option : PA-LP-001) (TD-2120N/2130N uniquement)

c Insérez le rouleau RD de manière à ce

que les étiquettes soient chargées face

à imprimer vers le haut (1), comme

d Levez le bouton de réglage du guide-

papier (1) et ajustez les guides-papier

(2) en fonction de la largeur du papier.

e Chargez l'extrémité du rouleau RD sous

les guides d'extrémité du papier (1).

 Utilisez des rouleaux RD d'une dimension extérieure maximale de 5 po (127 mm) ou moins. Utilisez des rouleaux RD conçus pour les imprimantes de série TD. Indépendamment de la taille, certains rouleaux RD peuvent ne pas être utilisables. Insérez le rouleau RD dans le sens correct. Si le rouleau RD n'est pas correctement inséré, l'imprimante n'imprimera pas sur le côté correct du papier ou de l'étiquette. Si vous utilisez des supports avec étiquettes enroulées vers l'intérieur, insérez le rouleau dans la direction opposée à celle indiquée à l'étape c de manière à ce que la face à imprimer des étiquettes soit orientée vers le haut. 1

f Maintenez la sortie de la bande support

de la fonction de décollage d'étiquettes

et ouvrez la porte du décolleur.

g Retirez le papier de support de

l'étiquette et insérez l'étiquette dans la

sortie de la bande support.

h Fermez la porte du décolleur.

Fermez-le de manière à ce qu'il

s'enclenche en place.

i Fermez le couvercle supérieur du

logement du rouleau RD en appuyant

Appuyez dessus jusqu'à ce qu'il

s'enclenche en place.Utilisation de la fonction de décollage d'étiquettes (en option : PA-LP-001) (TD-2120N/2130N uniquement)

j Pour que le rouleau soit toujours bien

tendu, tirez légèrement sur le papier

éjecté au niveau de la sortie de la bande

support jusqu'à ce que vous ne puissiez

plus sortir de papier.

k Appuyez sur le bouton marche-arrêt

pour allumer l'imprimante.

REMARQUE Si les informations de format de papier

pour les étiquettes pré-découpées

utilisées ont été enregistrées sur

l'imprimante, appuyez sur le bouton

d'alimentation du papier pour

positionner l'étiquette dans sa position de

départ correcte. Pour plus d'informations,

reportez-vous à la section Enregistrement

des informations de format de papier sur

l'imprimante uu page 10.

 Lorsque vous imprimez sans utiliser la

fonction de décollage

Vous pouvez installer du papier pour

reçus et l'impression peut être effectuée

sans utiliser la fonction de décollage,

même si la fonction de décollage

d'étiquettes est installée.

Pour plus de détails sur le chargement du

papier, voir Insertion du rouleau RD

REMARQUE Lorsque vous insérez du papier pour

reçus, ne faites pas passer le papier à

travers la sortie de la bande support.

Paramètres du pilote

a Affichez la boîte de dialogue [Options

d’impression] de l'imprimante.

 Windows XP Cliquez sur [Démarrer] - [Panneau

de configuration] - [Imprimantes et

autres périphériques] -

[Imprimantes et télécopieurs],

faites un clic droit sur l'imprimante

dont vous souhaitez modifier les

paramètres, puis cliquez sur

[Options d’impression].

Cliquez sur - [Panneau de

configuration] - [Matériel et audio]

- [Imprimantes], faites un clic droit

sur l'imprimante dont vous souhaitez

modifier les paramètres, puis cliquez

sur [Options d’impression].

Cliquez sur - [Périphériques et

imprimantes], faites un clic droit sur

l'imprimante dont vous souhaitez

modifier les paramètres, puis cliquez

sur [Options d’impression].

Cliquez sur [Panneau de

configuration] dans l'écran

[Applications] - [Matériel et audio]

- [Périphériques et imprimantes],

faites un clic droit sur l'imprimante

dont vous souhaitez modifier les

paramètres, puis cliquez sur

[Options d’impression].Chapitre 13 124

b Cochez la case [Utiliser la fonction de

décollage d’étiquette] dans l'onglet

c Cliquez sur [OK] pour fermer la boîte de

Après l'impression 13

Les étiquettes imprimées peuvent être

automatiquement décollées de leur papier de

support avant d'être éjectées sur la sortie du

papier. Veillez à retirer l'étiquette imprimée.

S'il reste une étiquette dans la sortie du

papier, l'étiquette suivante ne sera pas

Utilisez des ciseaux pour découper le papier

REMARQUE Lorsque vous utilisez la fonction de

décollage d'étiquettes, un capteur détecte

si l'étiquette a été décollée ou non et

contrôle l'opération appropriée. Il est

possible de régler la sensibilité de

détection du capteur. Pour plus

d'informations, reportez-vous à la section

Onglet Réglage capteur uu page 40.

Taille : environ 4,26 po (L) × 5,12 po (P) ×

14 Cette imprimante peut utiliser l'adaptateur c.a. (fourni) ou la batterie Li-ion rechargeable (en option). Utilisez l'alimentation adaptée à l'usage prévu pour l'imprimante.Lorsque la batterie Li-ion rechargeable est installée, vous pouvez utiliser cette imprimante dans des lieux non équipés d'alimentation c.a.La batterie est rechargée par l'adaptateur c.a. lorsque la batterie et la batterie externe sont connectées à l'imprimante. En outre, si le chargeur de batteries multiples (en option : PA-4BC-4000) est utilisé, la batterie peut être rechargée sans utiliser l'imprimante. Installation de la

a Connectez la batterie externe à l'imprimante. Pour savoir comment connecter la batterie externe (en option), consultez son mode d'emploi. b Tout en appuyant sur le fermoir du couvercle (1) à la base de la batterie externe, soulevez le couvercle de la batterie (2).

c Tirez sur le couvercle dans le même sens que lorsque vous avez appuyé sur le fermoir du couvercle, puis retirez le couvercle. d Insérez la batterie Li-ion rechargeable dans le compartiment pour batterie.

e Vérifiez que les crochets sur le bord du couvercle de la pile sont correctement insérés, puis rattachez le couvercle.Appuyez sur le couvercle de la batterie jusqu'à ce qu'il s'enclenche en place, indiquant que le fermoir du couvercle est bien fermé. Utilisation de la batterie Li-ion

rechargeable/batterie externe

(en option : PA-BT-4000LI/PA-

REMARQUE La tension fournie par la batterie Li-ion rechargeable fluctue. La vitesse d'impression peut, elle aussi, varier en fonction de la tension.

Retrait de la batterie Li-ion

14 Suivez la procédure d'installation de la batterie rechargeable pour retirer le couvercle de la batterie, puis retirez la batterie et remettez le couvercle en place.

ATTENTION Si vous avez des difficultés à retirer la batterie rechargeable, retourner l'imprimante alors que le couvercle de la batterie est retiré peut entraîner la chute de la batterie. Faites attention à ce que cela ne provoque pas de blessures.

Recharge de la batterie

14 La batterie Li-ion rechargeable peut être chargée pendant qu'elle est installée dans l'imprimante.La batterie se recharge lorsque l'adaptateur c.a. est utilisé alors que la batterie et la batterie externe sont connectés à l'imprimante. En outre, si le chargeur de batteries multiples (en option) est utilisé, la batterie peut être rechargée sans utiliser l'imprimante.La procédure de charge de la batterie à l'aide de l'adaptateur c.a. est décrite ici. Pour recharger à l'aide du chargeur de batteries multiples (en option), reportez-vous au mode d'emploi de l'équipement en option.

• Il faut jusqu'à 5 heures pour recharger complètement une batterie Li-ion rechargeable.• Vous pouvez imprimer environ 656,2 pieds (200 m) en utilisant une batterie neuve complètement chargée. (Test réalisé en utilisant les données d'impression Brother (2,25 po (57 mm), couverture de 9 %) à 73,4 °F (23 °C) avec connexion par USB.)• Avant d'utiliser la batterie Li-ion rechargeable, utilisez la procédure suivante pour la recharger.

a Assurez-vous que la batterie Li-ion rechargeable et la batterie externe sont installés sur l'imprimante.Utilisation de la batterie Li-ion rechargeable/batterie externe (en option : PA-BT-4000LI/PA-BB-001) (TD-2120N/2130N uniquement)

b Utilisez l'adaptateur c.a. et le cordon d'alimentation c.a. pour raccorder l'imprimante à une prise de courant c.a.

1 Voyant de batterieLe voyant de batterie s'allume en orange pendant la charge.Une fois que la batterie Li-ion rechargeable est complètement chargée, le voyant de batterie s'éteint.

REMARQUE Si l'imprimante est allumée alors que la batterie Li-ion rechargeable est installée et que l'adaptateur c.a. est raccordé à une prise de courant c.a., la batterie sera rechargée. Toutefois, lorsque l'imprimante est sous tension, même une fois que la batterie rechargeable a été rechargée, la charge de la batterie est utilisée, si bien que la batterie ne sera plus entièrement chargée la prochaine fois que vous utiliserez l'imprimante. Nous vous conseillons de laisser l'imprimante éteinte pendant la charge de la batterie.

Arrêt de la charge de la batterie Li-ion

14 Pour arrêter la charge de la batterie Li-ion rechargeable, débranchez le cordon d'alimentation c.a. du connecteur d'alimentation de l'imprimante. 1Chapitre 14

 Rechargez la batterie Li-ion rechargeable

dès que possible après l'achat. La batterie

étant vendue avec la charge minimum

nécessaire, il se peut que la charge initiale

soit épuisée. Pour éviter toute

détérioration, nous vous recommandons

de charger la batterie immédiatement.

 Chargez la batterie Li-ion rechargeable en

raccordant l'imprimante à une prise de

courant c.a. ou en utilisant l'adaptateur

fourni avec le chargeur de batteries

 Les impressions plus sombres

déchargent la batterie Li-ion rechargeable

plus rapidement que les impressions plus

claires. Réglez le paramètre de densité

d'impression dans la boîte de dialogue de

l'imprimante ou dans l'Outil de

paramétrage d’imprimante. (Voir

Densité d’impression uu page 38.)

 La batterie Li-ion rechargeable peut être

rechargée à une température ambiante

comprise entre 41 °F et 104 °F (5 °C et

40 °C). Chargez la batterie Li-ion

rechargeable dans un environnement

dont la température est comprise dans

cette plage. Si la température ambiante

n'est pas comprise dans cette plage, la

batterie Li-ion rechargeable ne pourra être

rechargée et le voyant de batterie restera

Le voyant de batterie n'indique alors pas

avec précision si la batterie est en cours

Le chargement reprend une fois que la

température ambiante correspond de

nouveau à la plage indiquée. Si 5 heures

se sont écoulées depuis le début de la

charge, le voyant de batterie s'éteint et la

charge s'arrête même si la batterie Li-ion

rechargeable n'est pas complètement

Caractéristiques de la batterie Li-ion

Bien comprendre les propriétés de la batterie

Li-ion rechargeable vous aide à optimiser son

 L'utilisation ou le stockage de la batterie

Li-ion rechargeable dans un endroit

exposé à des températures élevées ou

faibles peut accélérer sa détérioration.

Plus spécifiquement, l'utilisation d'une

batterie Li-ion rechargeable dotée d'une

charge élevée (à 90 % ou plus) dans un

endroit exposé à des températures

élevées peut accélérer considérablement

la détérioration de la batterie.Utilisation de la batterie Li-ion rechargeable/batterie externe (en option : PA-BT-4000LI/PA-BB-001)

(TD-2120N/2130N uniquement)

 Utiliser l'imprimante alors que la batterie

Li-ion rechargeable est installée et en

cours de charge peut accélérer la

détérioration de la batterie. Lorsque vous

utilisez l'imprimante avec la batterie Li-ion

rechargeable installée, débranchez

 Si l'imprimante n'est pas utilisée pendant

une longue période, retirez la batterie Li-

ion rechargeable de l'imprimante lorsque

son niveau de charge est de 50 % ou

moins, puis rangez la batterie dans un

endroit frais à l'abri du soleil.

 Si la batterie Li-ion rechargeable n'est pas

utilisée pendant une longue période, il est

conseillé de la recharger tous les 6 mois.

 Pour des informations sur les autres

précautions nécessaires, reportez-vous

au mode d'emploi fourni avec la batterie

Li-ion rechargeable.

Niveau de charge de la

batterie rechargeable 14

Selon le niveau de charge de la batterie, il est

possible d'imprimer le nombre de pages

 Test réalisé en utilisant les données

d'impression Brother 2,25 po (57 mm) ×

656,2 pieds (200 m) (1 rouleau),

couverture de 9 % à 73,4 °F (23 °C)

 Impression en continue avec connexion

par USB et en utilisant une nouvelle

batterie complètement chargée

Les informations ci-dessus ne peuvent

toutefois pas être garanties puisqu'elles

peuvent varier selon l'état de l'impression,

l'environnement d'utilisation et la

détérioration de la batterie.

L'impression ne peut

utiliser l'imprimante,

elle risque de ne plus

être alimentée, même

en cours d'impression.Chapitre 14

Le voyant de batterie sur la batterie externe

s'allume et clignote pour indiquer l'état de

Les symboles suivants sont utilisés dans

cette section pour expliquer la signification

des différents motifs et couleurs du voyant de

Taille : environ 3,39 po (L) × 2,92 po (P) ×

Poids : 0,53 lb (0,240 kg)

Tension : 14,4 V Capacité : 1800 mAh

Cycle de charge/décharge : environ 300 fois

- Environ 5 heures en cas de charge par

- Environ 3 heures en cas de charge par

chargeur de batteries multiples

(PA-4BC-4000) (courant de charge :

1000 mA, tension de charge : 16,4 V)

Performances : il est possible d'imprimer

environ 656,2 pieds (200 m) avec une

batterie neuve complètement chargée.

(Test réalisé en utilisant les données

d'impression Brother (2,25 po (57 mm),

couverture de 9 %) à 73,4 °F (23 °C) avec

Taille : environ 4,34 po (L) × 8,27 po (P) ×

Courant de charge : 1000 mA Tension de charge : 16,4 V Le voyant de batterie est

Le voyant de batterie est

allumé dans la couleur

Le voyant de batterie est

Alimentation par batterie

(Niveau de la batterie : à

Alimentation par batterie

(Niveau de la batterie :

Alimentation par batterie

(La batterie doit être

Alimentation par batterie

(Niveau de la batterie :

complètement chargée)
