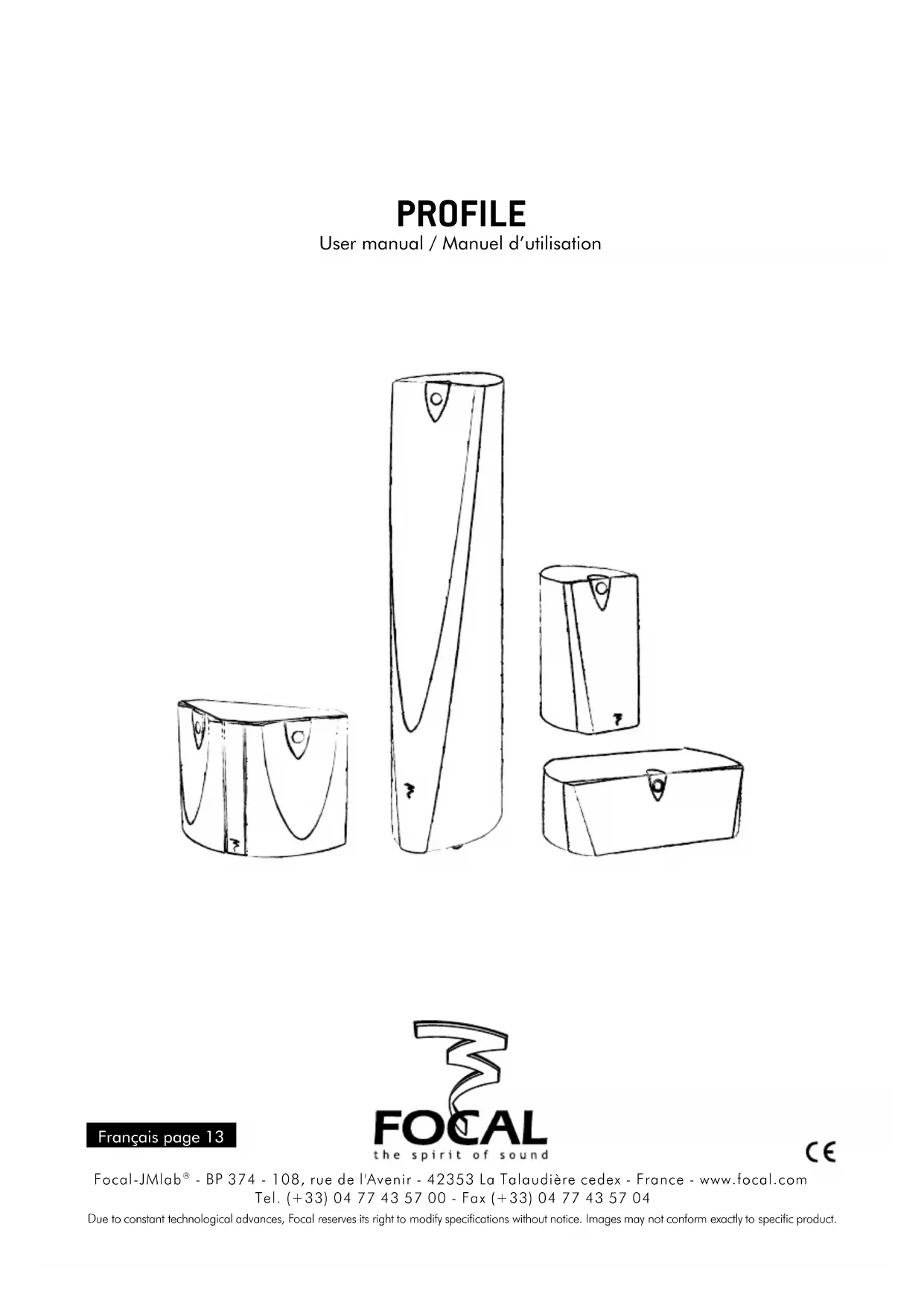

MODE D'EMPLOI Profile 918 FOCAL

Nous vous remercions

d’avoir choisi les enceintes

Focal et de partager avec

nous notre philosophie

"the Spirit of Sound". Ces

enceintes de haute technicité

intègrent les ultimes

perfectionnements Focal

en matière de conception

de haut-parleurs pour la

haute fidélité et le home

cinéma. Afin d’exploiter

toutes leurs performances,

nous vous conseillons de

lire les instructions de ce

livret puis de le conserver

avec précaution pour vous y

référer ultérieurement.

Vielen Dank, dass Sie sich

Choix de l’emplacement

Conseils d’utilisation

Placement de l’enceinte centrale

Placement des enceintes surround

Perturbations magnétiques

Précautions d’utilisation

Choix de l’amplificateur

merci de nous retourner la garantie jointe dans les 10 jours.

Les haut-parleurs utilisés dans Profile sont des éléments mécaniques complexes qui exigent une période

d’adaptation pour fonctionner au mieux de leurs possibilités et s’adapter aux conditions de température et

d’humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se

prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner

vos enceintes une vingtaine d’heures à niveau moyen, sur des programmes musicaux standards mais chargés

en grave. Une fois les caractéristiques de l’enceinte totalement stabilisées, vous pourrez profiter intégralement des

performances de vos enceintes.

Tweeter à dôme inversé en aluminium / magnésium : technologie du dôme inversé exclusive à Focal, permettant un

transfert optimal de l’énergie. L’alliage aluminium / magnésium du dôme à suspension rapportée en Poron

performances exceptionnelles, pour un aigu à la fois doux et dynamique jusqu’à 30 kHz.

Woofer et médium à cône «W» : la technologie des membranes composite «W» est un brevet Focal. Le sigle «W» signifie

Verre-Verre, car il s’agit de deux feuilles de verre apposées de part et d’autre du corps central en mousse. Profile utilise la

dernière évolution de la membrane «W» pour un contrôle ultra-précis des paramètres selon le dosage des voiles de verre

et de l’épaisseur de la mousse.

Construction Multiplis de MDF cintrée : nouveau procédé de fabrication en multiplis de panneaux MDF successifs et

cintrés sous presse pour une esthétique moderne et un excellent rendu du grave (absence d’ondes stationnaires) ;

Filtre à phase optimisée OPC

: optimisation de la phase pour une image sonore précise, stable et naturelle.

Évent profilé avant et arrière : grave puissant sans distorsion.

Ouate acoustique haute efficacité : excellent amortissement interne, grave tenu et plus profond.

Vis de fixation en inox : inaltérables même en climat humide.

Connexions haute fiabilité.

Pointes de découplage fournies.

PROFILE Manuel d’utilisation

13A B C D E PROFILE Manuel d’utilisation

14Choix de l’emplacement

Vos enceintes ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musiques ou programmes

home cinéma. Il convient toutefois d’observer quelques règles simples pour optimiser leurs performances, garantir un bon

équilibre tonal et une image sonore réaliste.

Les enceintes devront être placées de façon symétrique face à la zone d’écoute, de manière à former idéalement

un triangle équilatéral avec celles-ci. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal

en fonction des conditions d’aménagement particulières (fig. A).

Les enceintes devront être placées à même hauteur sur un même plan horizontal. Idéalement, le tweeter sera placé

au niveau des oreilles de l’auditeur au point d’écoute habituel (fig. B).

Ne placez pas les enceintes trop près d’un angle de la pièce et évitez de trop les rapprocher d’un mur. Ceci

aura pour effet d’exciter certaines résonances du local et d’augmenter artificiellement le niveau de grave. A contrario, si

le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour rééquilibrer le niveau

Pour les perfectionnistes, nous donnerons une formule de positionnement optimal :

Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance

la plus grande (A < B < C), la relation B

= AC définit la position idéale de l’enceinte (fig. D).

Le centre du boomer est à 60 cm du sol (B = 60 cm) (mini enceinte sur pied) il est dégagé du mur arrière de 50 cm (A =

50 cm), le mur latéral sera idéalement à 72 cm (C = B

Le centre du boomer est à 30 cm du sol (enceinte colonne) (A = 30 cm), à 1 m du mur arrière (C = 1 m), la distance aux

murs latéraux sera B =√AC = 54,8 cm.

Les grilles en tissu font partie intégrante des enceintes de la ligne Profile. Pour des performances optimales, nous vous

conseillons de les laisser en place.

Les connecteurs des Profile assurent des contacts fiables et polyvalents, pour câbles dénudés (jusqu’à 4 mm de diamètre)

Il est impératif de respecter la polarité des enceintes. Le connecteur marqué "+" doit être connecté sur la sortie

correspondante de l’amplificateur, le connecteur marqué " - " sur la borne négative (fig. E). Si cette condition n’est pas

respectée, l’image stéréo et la perception du grave se dégraderont considérablement.

Conseils d’utilisation

Le comportement des enceintes dépend de l’acoustique du local d’écoute, du bon positionnement des enceintes dans

celui-ci et de l’emplacement de l’auditeur. Il est possible d’interagir sur ces éléments pour corriger ou améliorer un effet

La perception stéréophonique est imprécise et mal centrée : essayez de rapprocher les enceintes l’une de l’autre et

/ ou les orienter vers le point d’écoute

Le son est dur, agressif : l’acoustique de votre local est probablement trop réverbérante. Envisagez l’utilisation de

matériaux absorbants (tapis, canapé, tentures murales, rideaux…) et réfléchissants (mobilier) pour absorber ou diffuser

Le son est «plat «, étouffé : excès de matériaux absorbants dans la pièce, le son est bouché, sans relief. Recherchez un

meilleur compromis entre les matériaux absorbants et réfléchissants de votre intérieur.

D’une manière générale, on cherchera à ce que le mur placé derrière les enceintes soit de nature réfléchissante pour que

le son se développe correctement. À l’inverse, le mur placé derrière la zone d’écoute sera idéalement absorbant pour éviter

que des réflexions arrières ne viennent «polluer» la perception de l’image stéréophonique. Le mobilier pourra être placé

judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d’éviter d’exciter certaines zones de fréquences

notamment dans le médium (suppression du «flutter écho»).

PROFILE Manuel d’utilisation

15F G H I J K PROFILE Manuel d’utilisation

16Choix des enceintes

Vos enceintes ont été mises au point pour fonctionner en stéréo comme en home cinéma. Si vous possédez déjà des

enceintes Profile à l’avant et désirez évoluer vers le home cinéma, il est capital d’utiliser une enceinte centrale et des

enceintes surround. Il s’agit de la seule solution envisageable pour vous garantir une parfaite concordance de timbres et

une répartition à la fois réaliste et cohérente des effets tridimensionnels dans la pièce.

Placement de l’enceinte centrale

Les enceintes centrales doivent être placées à proximité de l’écran pour une restitution réaliste des dialogues. Elles peuvent

être placées sur le téléviseur (fig. F) ou en dessous de celui-ci si le meuble TV le permet.

Si un écran de projection standard est utilisé, l’enceinte centrale devra être placée au pied de l’écran pour des résultats

optimaux. Si un écran micro perforé est utilisé, elle pourra alors être placée derrière l’écran, vers la moitié basse de celui-

Placement des enceintes surround

La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1, permet aujourd’hui

d’obtenir une très grande diversité d’effets surround. Le choix du placement des enceintes surround est donc déterminant

pour l’obtention d’un espace tridimensionnel réaliste.

L’objectif visé est d’obtenir des sons suffisamment diffus et difficiles à localiser par l’application de quelques règles de base.

Évitez de placer les enceintes surround trop en arrière de la zone d’écoute, car la perception s’en trouvera

dégradée. Privilégiez un placement sur les murs latéraux pour obtenir des effets sonores plus enveloppants (fig. H, I).

Placez les enceintes suffisamment en hauteur, au-dessus des oreilles des auditeurs (fig. J).

L’enceinte surround dédiée SR 908 est livrée avec son kit de fixation mural (fig. K).

Les amplificateurs audio / vidéo 5.1 disposent de systèmes de compensation permettant de faire varier le retard

appliqué sur chaque enceinte. Cette fonction permettra de compenser un éventuel écart de distance entre les enceintes

Les bandes sonores les plus évoluées sont mixées en 6.1, ce qui nécessite l’utilisation d’une ou deux enceintes centrales

surround selon l’amplificateur utilisé, à placer derrière la zone d’écoute. Si deux enceintes d’effets sont utilisées, veillez à

ne pas trop les écarter (moins d’un mètre) pour obtenir les meilleurs résultats.

Perturbations magnétiques

Les enceintes génèrent un champ magnétique de fuite pouvant perturber le fonctionnement de certains appa-reils. Il est

strictement déconseillé d’utiliser des enceintes frontales à moins de 50 cm du téléviseur, très sensible à ce phénomène.

L’image et les couleurs peuvent se trouver gravement déformées par le champ d’une enceinte trop proche. Tous les

éléments sensibles (cassettes, stockage de données magnétique, projecteur et rétroprojecteurs CRT…) ne doivent pas être

placés à proximité immédiate des enceintes non blindées.

PROFILE Manuel d’utilisation

Les enceintes colonnes sont fournies avec quatre pointes (cônes) de découplage,

à visser au besoin sur les 4 inserts métalliques situés à la base de l’enceinte.

Ces pointes permettent d’assurer une très bonne stabilité aux enceintes colonne,

notamment lorsque le sol n’est pas parfaitement plan et lisse. Cette stabilité

est essentielle pour que l’énergie fournie par les membranes des boomers soit

intégralement restituée sous forme d’un son. Les pointes fournies sont réglables

en hauteur, de manière à ce que les 4 pointes reposent uniformément au sol

sans aucun basculement. Une fois la hauteur des pointes déterminées, les

bloquer avec le contre-écrou.

Lorsque l’utilisation des pointes se révèle nécessaire, nous vous conseillons de

placer entre le sol et la pointe un élément métallique (pièce de monnaie par

exemple) pour ne pas rayer un carrelage ou abîmer un parquet.

La Profile 908 peut être posée sur un pied optionnel conçu spécifiquement

Précautions d’utilisation

Le tweeter utilise un alliage aluminium / magnésium relativement souple, possédant un effet de « mémoire de forme « pour

le mettre à l’abri de la plupart des petits chocs domestiques. Néanmoins nous vous recommandons de laisser en place les

grilles de protection en tissu pour mettre le dôme à l’abri. Si la surface du dôme est marquée, le tweeter pourrait être altéré.

L’entretien des enceintes se limite à un dépoussiérage à l’aide d’un chiffon sec. Si l’enceinte est tâchée, nous vous

recommandons simplement l’utilisation d’un chiffon humide.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurant pour nettoyer la

surface de l’enceinte.

Éviter la proximité d’une source de chaleur.

Choisissez des câbles de qualité de section appropriée à la longueur : votre revendeur saura vous conseiller.

Choix de l’amplificateur

Ce n’est pas l’excès de puissance d’un amplificateur qui risque de détériorer l’enceinte et les haut-parleurs, mais au

contraire un défaut de puissance. En effet si le volume est trop élevé, l’amplificateur sature et génère des signaux parasites

qui risqueraient de détruire le tweeter.

La capacité dynamique et la définition des enceintes sont suffisamment élevées pour mettre en évidence les qualités et

défauts des amplificateurs qui leur seront associés. Votre revendeur saura aiguiller votre choix, en fonction de vos goûts

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal-JMlab.

La garantie pour la France sur tout matériel Focal-JMlab est de 2 ans non transmissible en cas de revente, à partir de la

date d’achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d’origine auprès du

revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous

sera rendu ou remplacé en «franco de port». Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines

mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal-JMlab est couvert par une garantie dont les conditions sont fixées localement par

le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité,

susceptibles d’être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques,

lorsqu’ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter

cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation

PROFILE Manuel d’utilisation

18Profile 908 Profile 918

Type Enceinte compacte 2 voies bass-reflex Colonne 2 voies et demi bass-reflex

Haut-parleurs Tweteer 25 mm à dôme inversé Al/

Grave-médium "W" 16,5 cm, bobine

Tweteer 25 mm à dôme inversé Al/

Réponse en fréquence (±3 dB) 50 à 30,5 kHz 40 à 30,5 kHz

Sensibilité (2,83 V/1 m) 89 dB 90 dB Impédance nominale 8 Ω 8 Ω

Impédance minimale 3,7 Ω à 200 Hz 3,2 Ω à 110 Hz

Puissance admissible sur

Fréquences de filtrage 2600 Hz 180 Hz / 2600 Hz

Dimensions (H x L x P) 390 x 230 x 275 mm 990 x 230 x 350 mm

Poids net unitaire 8,5 kg 19,5 kg

Profile CC 908 Profile SR 908

Type Enceinte centrale blindée 3 voies

Enceinte surround 2 voies close,

Haut-parleurs Tweteer 25 mm à dôme inversé Al/Mg

2 x graves "W" 16,5 cm,

2 x tweteer 25 mm à dôme inversé Al/Mg

2 x grave-médium "W" 16,5 cm,

Réponse en fréquence (±3 dB) 65 à 30,5 kHz 75 Hz à 30,5 kHz

Sensibilité (2,83 V/1 m) 91 dB 91 dB Impédance nominale 8 Ω 8 Ω

Impédance minimale 4,2 Ω à 150 Hz 5,2 Ω à 350 Hz

Puissance admissible sur

Fréquences de filtrage 500 Hz / 2600 Hz 2600 Hz

Dimensions (H x L x P) 205 x 632 x 324 mm 295 x 403 x 194 mm

Poids net unitaire 14,5 kg 8,8 kg

PROFILE Manuel d’utilisation

EOur user manuals are printed on paper recycled. Nos notices sont imprimées sur du papier recyclé.

Dans un but d'évolution, Focal- JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles.

: Autre lecteurs de musique portable :

Tuner / Web Radio : DVD :

Blu Ray : CD / SACD :

Satellite / TNT : Ecran plat :

Amplificateur : Autres :

Composition de votre installation (marque, modèle) :

Conseil du revendeur Conseil d’amis, relation

Visite d’exposition, salon Article de presse

Ecoute en auditorium Possède déjà Focal

Fiabilité / Qualité Catalogues

Réputation Matériel Français

Garantie Rapport qualité / prix

Esthétique / Finition Autre

Votre choix pour l’achat de ce modèle Focal s’est fait en fonction de :

En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques ?

Dîtes en quelques mots pourquoi vous avez choisi Focal...

Vos annotations éventuelles :

Focal-JMlab - BP 374 - 108, rue de l’Avenir - 42353 La Talaudière cedex - FRANCE Pour validation de la garantie Focal, merci de nous retourner cette page dans

les 10 jours, à l’adresse suivante :

Modèle : N° de série :

Nom du revendeur : Ville :

Date de l’achat : Prix de l’achat :

Votre nom : Âge : Profession :

Votre adresse complète :

Votre adresse email :

Il est maintenant possible d’enregistrer son produit en ligne : www.focal.com/garantieThe information given on this page will remain confidential. SCEB-110907/4 - codo1102
