MODE D'EMPLOI SCS51600S0 AEG

SKÅN MILJØET Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles somhusholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling afelektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på denrette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet erkøbt, for yderligere oplysninger om genanvendelse af dette produkt.Skån miljøet

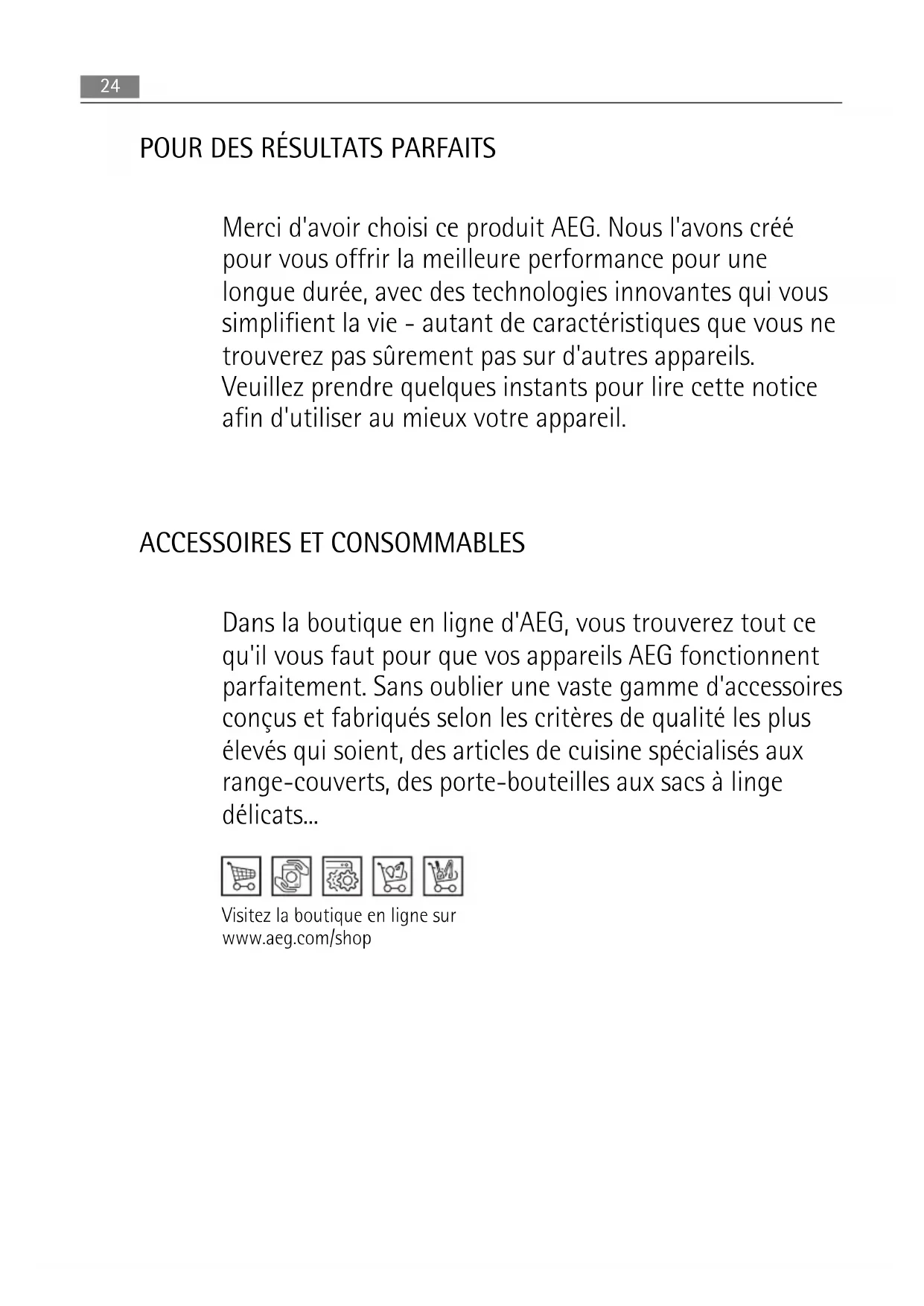

23POUR DES RÉSULTATS PARFAITS Merci d'avoir choisi ce produit AEG. Nous l'avons créé

pour vous offrir la meilleure performance pour une

longue durée, avec des technologies innovantes qui vous

simplifient la vie - autant de caractéristiques que vous ne

trouverez pas sûrement pas sur d'autres appareils.

Veuillez prendre quelques instants pour lire cette notice

afin d'utiliser au mieux votre appareil.

ACCESSOIRES ET CONSOMMABLES Dans la boutique en ligne d'AEG, vous trouverez tout ce

qu'il vous faut pour que vos appareils AEG fonctionnent

parfaitement. Sans oublier une vaste gamme d'accessoires

conçus et fabriqués selon les critères de qualité les plus

élevés qui soient, des articles de cuisine spécialisés aux

range-couverts, des porte-bouteilles aux sacs à linge

Visitez la boutique en ligne sur

26 Consignes de sécurité

30 Première utilisation

30 Utilisation quotidienne

33 Entretien et nettoyage

36 En cas d'anomalie de

38 Caractéristiques techniques

47 En matière de sauvegarde de

Les symboles suivants sont utilisés dans ce

Informations importantes pour votre sécurité

et pour éviter d’abîmer l’appareil.

Informations générales et conseils

Informations écologiques

Sous réserve de modifications

25CONSIGNES DE SÉCURITÉ

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cet-

te notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil

pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne

qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Con-

servez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre person-

ne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser

avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité

figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages

dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les

capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connais-

sance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en

l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation

de l'appareil sans danger.

Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au

ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que

des enfants ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une

fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en

débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi

Consignes générales de sécurité

AVERTISSEMENT Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou la structure

intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement à la conservation des aliments et/ou des boissons

dans le cadre d’un usage domestique normal, tel que celui décrit dans la présente notice.

• N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre système artificiel

pour accélérer le processus de dégivrage.

• Ne faites pas fonctionner d'appareils électriques (comme des sorbetières électriques, ...) à

l'intérieur des appareils de réfrigération à moins que cette utilisation n'ait reçu l'agré-

• N'endommagez pas le circuit frigorifique.

26 Consignes de sécurité• Le circuit frigorifique de l’appareil contient de l’isobutane (R600a), un gaz naturel offrant

un haut niveau de compatibilité avec l’environnement mais qui est néanmoins inflam-

Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du

circuit frigorifique n'est endommagée.

Si le circuit frigorifique est endommagé :

– évitez les flammes vives et toute autre source d'allumage

– aérez soigneusement la pièce où se trouve l'appareil

• Ne modifiez pas les spécifications de l'appareil. Si le câble d'alimentation est endomma-

gé, il peut causer un court circuit, un incendie et/ou une électrocution.

AVERTISSEMENT Les éventuelles réparations ou interventions sur votre appareil, ainsi que le remplacement

du câble d'alimentation, ne doivent être effectuées que par un professionnel qualifié.

1. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple

ou d'un raccordement multiple (risque d'incendie).

2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appa-

reil. Une prise de courant écrasée ou endommagée peut s'échauffer et causer un in-

3. Vérifiez que la prise murale de l'appareil est accessible.

4. Ne débranchez pas l'appareil en tirant sur le câble.

5. Si la prise murale n'est pas bien fixée, n'introduisez pas de prise dedans. Risque

d'électrocution ou d'incendie.

Votre appareil ne doit pas être utilisé sans le diffuseur de l'ampoule d'éclairage.

pour l'éclairage intérieur.

• Cet appareil est lourd. Faite attention lors de son déplacement.

• Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés (ris-

que de brûlure et d'arrachement de la peau).

• Évitez une exposition prolongée de l'appareil aux rayons solaires.

utilisées dans cet appareil sont des ampoules spécifiques destinées uni-

quement à un usage sur des appareils ménagers. Elles ne sont pas adaptées à l'éclairage

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).

• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appa-

• Un produit décongelé ne doit jamais être recongelé.

• Conservez les aliments emballés conformément aux instructions de leur fabricant.

6) Si l'appareil est équipé d'un diffuseur d'éclairage.

7) Si l'ampoule d'éclairage est prévue.

8) Si l'appareil est sans givre.

Consignes de sécurité 27• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'ap-

pareil. Consultez les instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment con-

gélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater et

endommager ainsi l'appareil.

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'ap-

pareil, car ils peuvent provoquer des brûlures.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la

• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en

• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le comparti-

ment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas

Avant de procéder au branchement électrique, respectez scrupuleusement les instructions

fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il

est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages

constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que

le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe.

Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le conden-

seur (risque de brûlure).

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou

rayons solaires trop intenses).

• Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.

Branchez à l'alimentation en eau potable uniquement.

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés

par un électricien qualifié ou une personne compétente.

• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé,

exclusivement avec des pièces d'origine.

9) Si un branchement sur le réseau d'eau est prévu.

28 Consignes de sécuritéProtection de l'environnement

Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contri-

buant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les

ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflamma-

bles : l'appareil sera mis au rebut conformément aux règlements applicables disponibles au-

près des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au

niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole

FONCTIONNEMENT Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position

Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "O".

Réglage de la température

La température est réglée automatiquement.

Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.

• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Une position moyenne est la plus indiquée.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'inté-

rieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambian-

te est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en

régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi

postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur

une température plus élevée de façon à permettre un dégivrage automatique et, par consé-

quent, des économies de courant.

29PREMIÈRE UTILISATION Nettoyage intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires

internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf"

puis séchez soigneusement.

N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer

UTILISATION QUOTIDIENNE Congélation d'aliments frais

Le compartiment congélateur est idéal pour congeler des denrées fraîches et conserver les

aliments surgelés ou congelés pendant longtemps.

Pour congeler des aliments frais, il n'est pas nécessaire de modifier le réglage moyen.

Toutefois, pour une congélation plus rapide, tournez le thermostat vers le haut pour obtenir

Dans ce cas, la température du compartiment réfrigérateur peut chuter au-dessous de 0°C.

Si cela se produit, repositionnez le thermostat sur un réglage plus chaud.

Placez les denrées fraîches à congeler dans le compartiment supérieur.

Conservation des aliments congelés

À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max

pendant 2 heures environ, avant d'introduire les produits dans le compartiment congéla-

Si vous devez stocker une grande quantité d'aliments, vous avez la possibilité de retirer tous

les tiroirs et de placer directement les aliments sur les clayettes refroidissantes pour obtenir

les meilleures performances possibles.

AVERTISSEMENT Assurez-vous que la quantité d'aliments ne dépasse pas la charge limite indiquée sur le côté

de la section supérieure (le cas échéant)

En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se

prolonger plus de temps qu'il n'est prévu sous "augmentation du temps", dans les caracté-

ristiques techniques, consommez les aliments décongelés le plus rapidement possible ou re-

congelez-les après les avoir cuits (une fois refroidis).

Calendrier des aliments congelés

Les symboles indiquent différents types d'aliments congelés

30 Première utilisationLes numéros indiquent les temps de conservation en mois correspondant aux différents ty-

pes d'aliments congelés. La validité du temps de stockage maximum ou minimum indiqué

dépend de la qualité des aliments et de leur traitement avant la congélation.

Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigéra-

teur ou à température ambiante, avant d'être utilisés, en fonction du temps disponible pour

Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la

cuisson est plus longue.

Fabrication de glaçons

Cet appareil est équipé d'un ou de plusieurs bacs à glaçons. Remplissez d'eau ces bacs et

mettez-les dans le compartiment congélateur.

N'utilisez pas d'instruments métalliques pour décoller les bacs du congélateur.

Les parois du réfrigérateur sont équipées d'une

série de glissières pour que les clayettes puissent

être placées en fonction des besoins.

Emplacement des balconnets de la porte

En fonction de la taille des paquets d'aliments conservés, les balconnets de la porte peuvent

être positionnés à différentes hauteurs.

Positionnement du bac coulissant

Le bac coulissant peut être positionné à différentes hauteurs.

Pour les ajuster, procédez comme suit :

Utilisation quotidienne 311. soulevez l'ensemble balconnet et bac

coulissant pour l'extraire des supports

2. retirez la patte de fixation de la glissière

située sous le balconnet

3. Pour glisser le bac coulissant à une hau-

teur différente, suivez cette même pro-

cédure mais dans l'ordre inverse.

CONSEILS UTILES Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.

• Si la température ambiante est élevée, le dispositif de réglage de température est sur la

position de froid maximum et l'appareil est plein : il est possible que le compresseur

fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'éva-

porateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de

façon à obtenir des périodes d'arrêt du compresseur et ainsi permettre un dégivrage au-

tomatique, d'où des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les meilleures performances possibles :

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigé-

• Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques.

• Placez les aliments pour que l'air puisse circuler librement autour.

Conseils pour la réfrigération

Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la ta-

blette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soi-

gneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins

Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux

32 Conseils utilesBananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont

pas correctement emballés.

Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici quelques conseils importants :

• la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée

sur la plaque signalétique.

• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être

ajoutée pendant cette période.

• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois net-

• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adap-

tés à l'importance de la consommation.

• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez-

vous que les emballages sont étanches ;

• ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour

éviter une remontée en température de ces derniers.

• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel

réduit la durée de conservation des aliments

• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consom-

més dès leur sortie du compartiment congélateur, peut provoquer des brûlures.

• L'identification des emballages est importante : indiquez la date de congélation du pro-

duit, et respectez la durée de conservation indiquée par le fabricant.

Conseils pour la conservation des produits surgelés et congelés du commerce

Pour une bonne conservation des produits surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conservés au magasin ;

• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à

• éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps

• une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être re-

• respecter la durée de conservation indiquée par le fabricant.

ENTRETIEN ET NETTOYAGE ATTENTION

débrancher l'appareil avant toute opération d'entretien.

Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la re-

charge ne doivent donc être effectués que par du personnel autorisé.

Entretien et nettoyage

33Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter tou-

te accumulation de déchets.

• Rincez et séchez soigneusement.

Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour net-

toyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec

une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et per-

met des économies d'énergie.

Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des

produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans

cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude addi-

tionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à

chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collec-

tée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où

Il est important de nettoyer régulièrement l'orifice

d'écoulement de la gouttière d'évacuation de l'eau

de dégivrage située au milieu du compartiment

réfrigérateur pour empêcher l'eau de déborder et

de couler sur les aliments qui se trouvent à l'inté-

rieur. Nettoyez l'orifice d'écoulement de l'eau de

dégivrage avec le bâtonnet spécial se trouvant dé-

34 Entretien et nettoyageDégivrage du congélateur

Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour

du compartiment supérieur.

Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm.

Environ 12 heures avant d'effectuer le dégivrage, réglez le bouton du thermostat vers le

haut, de manière à assurer une réserve de froid pendant l'interruption du fonctionnement.

Pour enlever le givre, suivez les instructions ci-dessous :

1. Mettez l'appareil à l'arrêt.

2. Sortez les denrées congelées, enveloppez celles-ci dans plusieurs feuilles de papier

journal et conservez-les dans un endroit frais.

ATTENTION Ne touchez pas d'aliments surgelés avec des mains mouillées. Vos mains risqueraient de res-

3. Laissez la porte entrouverte et glissez la

spatule en plastique dans le logement

prévu, en bas de l'appareil ; placez des-

sous un récipient pour recevoir l'eau de

Pour accélérer le dégivrage, placez un réci-

pient d'eau chaude dans le compartiment

congélateur. De plus, retirez les morceaux de

givre qui se détachent en se cassant avant la

4. Le dégivrage terminé, épongez et séchez

bien l'intérieur du congélateur et con-

servez la spatule pour une prochaine

5. Mettez l'appareil en marche.

6. Deux ou trois heures plus tard, replacez les produits surgelés ou congelés dans le com-

N'utilisez jamais de couteau ou d'objet métallique pour gratter la couche de givre, vous ris-

quez de détériorer irrémédiablement l'évaporateur.

N'utilisez aucun autre dispositif mécanique ou moyen artificiel que ceux qui sont recom-

mandés par le fabricant pour accélérer le dégivrage de votre appareil.

Une élévation de la température des denrées congelées, pendant la décongélation, peut ré-

duire leur durée de conservation.

En cas d'absence prolongée ou de non-utilisation

Prenez les précautions suivantes :

• débranchez l'appareil

• retirez tous les aliments

et nettoyez l'appareil et tous les accessoires

Entretien et nettoyage 35• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréa-

Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareiI, faites vérifier

régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de

EN CAS D'ANOMALIE DE FONCTIONNEMENT AVERTISSEMENT Avant de résoudre les problèmes, débranchez l'appareil.

La résolution des problèmes, non mentionnés dans le présent manuel, doit être exclusive-

ment confiée à un électricien qualifié ou une personne compétente.

Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont nor-

Anomalie Cause possible Solution

L'appareil ne fonctionne

pas. L'ampoule ne fonc-

L'appareil est à l'arrêt. Mettez l'appareil en fonctionne-

La fiche d’alimentation n'est pas

correctement branchée dans la

Branchez correctement la fiche

d’alimentation dans la prise de

Le courant n'arrive pas à l'appa-

reil. La prise de courant n'est pas

Branchez un autre appareil élec-

trique dans la prise de courant.

Faites appel à un électricien qua-

L'ampoule ne fonctionne

L'ampoule est en mode veille. Fermez puis ouvrez la porte.

L'ampoule est défectueuse. Consultez le paragraphe « Rem-

placement de l'ampoule ».

Le compresseur fonctionne

Le dispositif de réglage de tem-

pérature n'est pas correctement

Sélectionnez une température

La porte n'est pas correctement

Consultez le paragraphe « Ferme-

La porte a été ouverte trop sou-

Ne laissez pas la porte ouverte

plus longtemps que nécessaire.

La température du produit est

Laissez le produit revenir à tem-

pérature ambiante avant de le

ranger dans l'appareil.

La température ambiante est

Réduisez la température ambian-

10) Si cela est prévu.

36 En cas d'anomalie de fonctionnementAnomalie Cause possible Solution

De l'eau s'écoule sur la

plaque arrière du réfrigé-

Pendant le dégivrage automati-

que, le givre fond sur l'évapora-

Ce phénomène est normal.

De l'eau s'écoule dans le

L'orifice d'évacuation de l'eau

Des produits empêchent l'eau de

s'écouler dans le réservoir d'eau.

Assurez-vous que les produits ne

touchent pas la plaque arrière.

De l'eau s'écoule sur le sol. L'eau de dégivrage ne s'écoule

pas dans le plateau d'évapora-

tion situé au-dessus du com-

Fixez le tuyau de sortie de l'eau

au plateau d'évaporation.

La température à l'inté-

rieur de l'appareil est trop

Le dispositif de réglage de tem-

pérature n'est pas correctement

Sélectionnez une température

La température à l'inté-

rieur de l'appareil est trop

Le dispositif de réglage de tem-

pérature n'est pas correctement

Modifiez la position du dispositif

de réglage de température pour

obtenir plus de froid.

La porte n'est pas correctement

Consultez le paragraphe « Ferme-

La température du produit est

Laissez le produit revenir à tem-

pérature ambiante avant de le

ranger dans l'appareil.

Trop de produits sont conservés

Conservez moins de produits en

La température du réfrigé-

rateur est trop élevée.

L'air froid ne circule pas dans

Assurez-vous que l'air froid circu-

La température du congé-

lateur est trop élevée.

Les produits sont trop près les

Rangez les produits de façon à

permettre la circulation de l'air

Il y a trop de givre. Les aliments ne sont pas correc-

Enveloppez les aliments correcte-

La porte n'est pas correctement

Consultez le paragraphe « Ferme-

Le dispositif de réglage de tem-

pérature n'est pas correctement

Sélectionnez une température

Remplacement de l'ampoule d'éclairage

1. Débranchez l'appareil.

2. Retirez la vis du diffuseur.

En cas d'anomalie de fonctionnement

373. Retirez le diffuseur (voir l'illustration).

4. Remplacez l'ampoule défectueuse par

une ampoule neuve de puissance identi-

que, spécifiquement conçue pour les ap-

pareils électroménagers (la puissance

maximum est indiquée sur l'ampoule).

5. Installez le diffuseur.

6. Serrez la vis du diffuseur.

7. Branchez l'appareil.

8. Ouvrez la porte. Vérifiez que l'ampoule s'allume.

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".

3. Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.

CARACTÉRISTIQUES TECHNIQUES Dimensions de la niche d'en-

Tension 230-240 V Fréquence 50 Hz

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche

à l'intérieur de l'appareil et sur l'étiquette énergétique.

INSTALLATION AVERTISSEMENT Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les

"Consignes de sécurité" avant d'installer l'appareil.

Installez cet appareil à un endroit où la température ambiante correspond à la classe clima-

tique indiquée sur la plaque signalétique de l'appareil :

38 Caractéristiques techniquesClasse climatique Température ambiante

SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque

signalétique correspondent à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement

pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appa-

reil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à

un électricien qualifié.

Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consi-

gnes de sécurité sus-mentionnées.

Cet appareil est conforme aux directives communautaires.

Réversibilité de la porte

L'appareil est livré avec l'ouverture de la porte à droite. Si vous voulez que la porte s'ouvre à

gauche, conformez-vous aux instructions ci-dessous avant d'installer l'appareil :

1. Dévissez et retirez la goupille supérieure.

2. Enlevez la porte supérieure.

3. Enlevez l'entretoise.

Installation 394. Desserrez la charnière intermédiaire.

5. Enlevez la porte inférieure.

6. Desserrez et retirez la goupille inférieu-

Sur le côté opposé :

1. Serrez la goupille inférieure.

2. Installez la porte inférieure.

3. Serrez la charnière intermédiaire.

4. Installez l'entretoise.

5. Installez la porte supérieure.

6. Serrez la goupille supérieure.

La circulation d'air derrière l'appareil doit être suf-

Installation de l'appareil

ATTENTION Assurez-vous que le cordon d'alimentation n'est pas coincé sous l'appareil.

Procédez comme suit.

40 Installation1. Appliquez la bande isolante adhésive sur

l'appareil comme indiqué sur le schéma.

2. Insérez l'appareil dans le meuble d'en-

Poussez l'appareil dans le sens de la flè-

che (1) jusqu'à ce que le cache supérieur

bute contre le meuble de cuisine.

Poussez l'appareil dans le sens de la flè-

che (2) contre le placard sur le côté op-

posé de la charnière.

3. Réglez la position de l'appareil dans le

meuble d'encastrement.

Vérifiez que la distance entre l'appareil

et le rebord avant du placard est de 44

Le cache de la charnière inférieure (dis-

ponible dans le sachet des accessoires)

garantit une distance correcte entre

l'appareil et le meuble.

Assurez-vous qu'il y a un écart de 4 mm

entre l'appareil et le placard.

Ouvrez la porte. Installez le cache de la

charnière inférieure.

Installation 414. Fixez l'appareil au meuble d'encastrement

5. Retirez la pièce du cache charnière (E).

Veillez à enlever la partie DX, s'il s'agit

de la charnière de droite, la partie SX

pour la charnière de gauche.

6. Fixez les caches (C, D) aux pattes et dans

les trous des charnières.

Installez la grille de ventilation (B).

Fixez les caches (E) à la charnière.

42 Installation7. Placez l'appareil contre la paroi latérale

du meuble de cuisine :

a) Desserrez les vis de la pièce (G) et

déplacez la pièce (G) jusqu'à la

paroi latérale du meuble.

b) Serrez de nouveau les vis de la

c) Fixez la pièce (H) à la pièce (G).

8. Détachez les pièces (Ha), (Hb), (Hc) et

9. Installez la pièce (Ha) sur la face intér-

ieure du meuble de cuisine.

Installation 4310. Poussez la pièce (Hc) sur la pièce (Ha).

11. Ouvrez la porte de l'appareil et celle du

meuble à 90° environ.

Introduisez la petite équerre (Hb) dans le

Tenez ensemble la porte de l'appareil et

celle du meuble et marquez la position

12. Enlevez les supports et marquez le repè-

re avec le clou (K) à 8 mm du bord ex-

44 Installation13. Placez à nouveau la petite équerre sur leguide et fixez-la à l'aide des vis fournies.Alignez la porte du meuble de cuisine etla porte de l'appareil en ajustant la pièce Hb. 14. Appuyez la pièce (Hd) sur la pièce (Hb).Contrôlez une dernière fois pour vous assurerque :• Toutes les vis sont correctement serrées.• La bande isolante est fermement fixée àl'armoire.• La porte ouvre et ferme correctement.

BRUITS L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuit de réfri- gérant). BRRR!

EN MATIÈRE DE SAUVEGARDE DE L'ENVIRONNEMENT Le symbole sur le produit ou son emballage indique que ce produit ne peut être traitécomme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte etrecyclage du matériel électrique et électronique).En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservonsl'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans desconditions optimum.Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec lesservices de votre commune ou le magasin où vous avez effectué l'achat.En matière de sauvegarde de l'environnement
