MODE D'EMPLOI F 532 C.1 IX HA HOTPOINT ARISTON

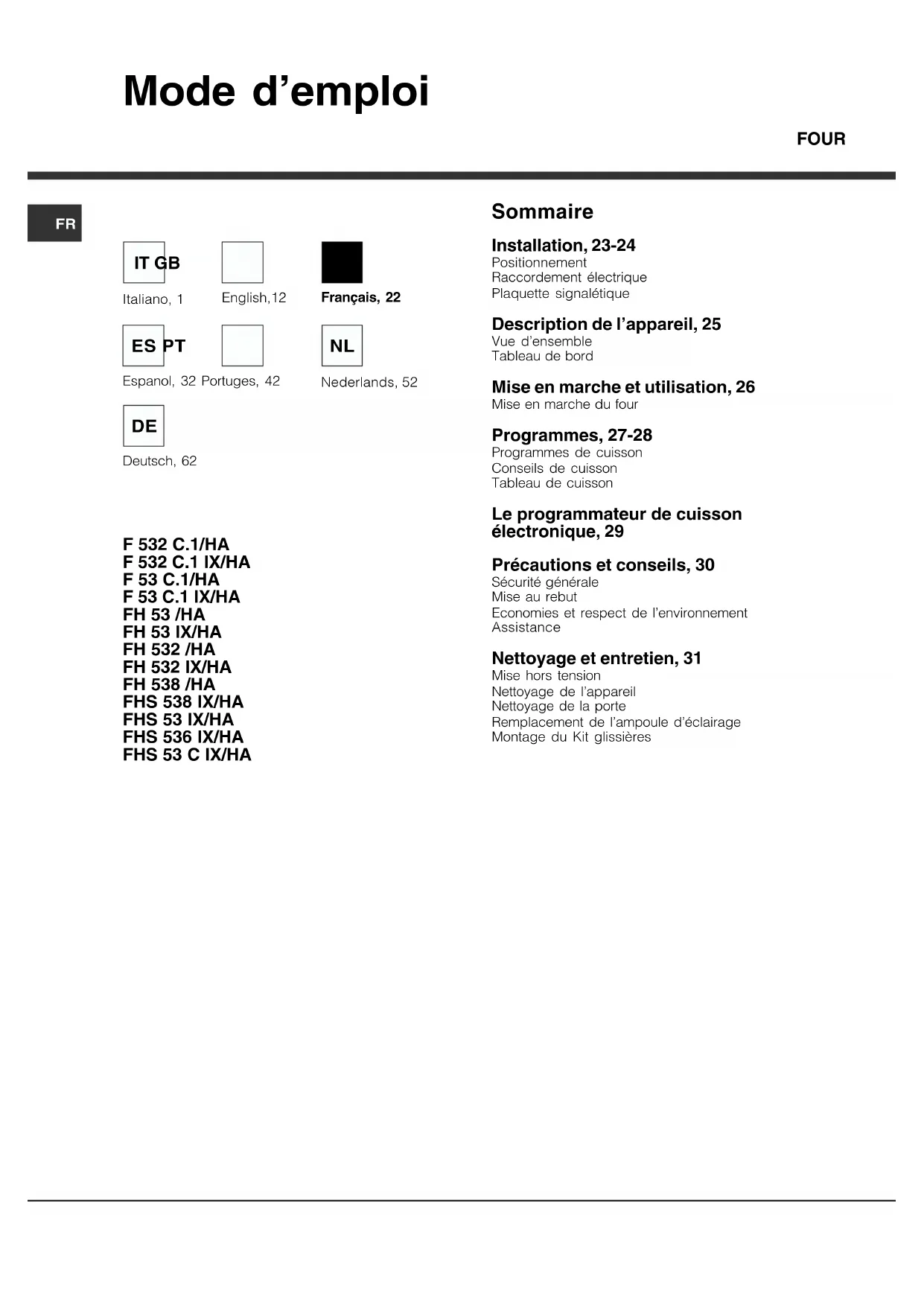

Sommaire Installation, 23-24 Positionnement Raccordement électrique Plaquette signalétique Description de l’appareil, 25 Vue d’ensemble Tableau de bord Mise en marche et utilisation, 26 Mise en marche du four Programmes, 27-28 Programmes de cuisson Conseils de cuisson Tableau de cuisson Le programmateur de cuisson électronique, 29 Précautions et conseils, 30 Sécurité générale Mise au rebut Economies et respect de l’environnement Assistance Nettoyage et entretien, 31 Mise hors tension Nettoyage de l’appareil Nettoyage de la porte Remplacement de l’ampoule d’éclairage Montage du Kit glissières Mode d’emploi FOUR Français, 22 Espanol, 32 Portuges, 42 ES PT Deutsch, 62

! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. ! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil Positionnement ! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets ( voir Précautions et conseils

! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. Encastrement Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises :

• les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur ;

• dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C ;

• la cavité du meuble pour encastrement du four, tant sous plan ( voir figure ) qu’en colonne, doit avoir les dimensions suivantes : ! Après encastrement de l’appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Les déclarations de consommation indiquées sur l’étiquette des caractéristiques ont été mesurées pour ce type d’installation Aération Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm ( voir figures

Centrage et fixation Positionnez les 4 taquets situés sur les côtés du four en face des 4 trous pratiqués sur le cadre et réglez-les selon l’épaisseur de la joue du meuble : épaisseur 20 mm : enlevez la partie amovible du taquet ( voir figure

épaisseur 18 mm : utilisez la première rainure, comme prévu par le fabricant ( voir figure

épaisseur 16 mm : utilisez la deuxième rainure ( voir figure

Pour fixer l’appareil au meuble : ouvrez la porte du four et vissez 4 vis à bois dans les 4 trous du cadre. ! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu’avec l’aide d’un outil. Installation 595 mm.

largeur cm 37,5 hauteur cm 32 profondeur cm 41,5

olume modèles avec glissières télesco

l 50 Raccordements électriques tension 220-230V ~ 50/60Hz ou 50Hz (voir plaquette signalétique) puissance maxi. absorbée 2250W ETIQUETTE ENERGI E Directive 2002/40/CE sur l'étiquette des fours électriques Norme EN 50304 Consommation énerg ie convection Naturelle – fonction four : Traditionnel ;

Consommation énerg ie déclaration Classe convection Forcée – fonction four : Multicuisson

Cet apparei l est conforme au x Directives Communautaires suivantes : 2006 /95/ CEE du 12/ 12/0 6 (Basse Ten sion ) et modi fication s successives -2004/108/CEE du 15/12/04 (Compa tibilité électromagnét iqu e) et modifications successives -93/68/CEE du 22/07/93 et modi fications successives -2002/96/EC et modifications successives Raccordement électrique ! Les fours munis d’un câble d’alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaquette signalétique ( voir ci-dessous

Montage du câble d’alimentation

1. Pour ouvrir le bornier,

faites pression à l’aide d’un tournevis sur les languettes latérales du couvercle : tirez et ouvrez le couvercle ( voir figure

contacts L-N- puis fixer les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert (

Branchement du câble d’alimentation au réseau électrique Montez sur le câble une prise normalisée pour la charge indiquée sur l’étiquette des caractéristiques

En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique ( voir ci-dessous

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique ( voir ci-dessous

• la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé ( voir Assistance

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.25

Description de l’appareil Vue d’ensemble Tableau de bord Tableau de bord Support GRILLE Support LECHEFRITE GLISSIERES de coulissement niveau 5 niveau 4 niveau 3 niveau 2 niveau 1 Bouton PROGRAMMESProgrammateur ELECTRONIQUEBouton THERMOSTATVoyantTHERMOSTAT

! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte et aérez la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four. Mise en marche du four

1. Pour sélectionner le programme de cuisson

souhaité, tournez le bouton PROGRAMMES.

2. Pour choisir la température, tournez le bouton

THERMOSTAT. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d’elles ( voir Programmes

3. Le voyant THERMOSTAT reste allumé pendant la

durée de montée en température.

4. En cours de cuisson, vous pouvez à tout moment :

- modifier le programme de cuisson à l’aide du bouton PROGRAMMES; - modifier la température à l’aide du bouton THERMOSTAT; - interrompre la cuisson en ramenant le bouton PROGRAMMES sur “0”. ! Ne posez jamais d’objets à même la sole du four, vous pourriez abîmer l’émail. ! Placez toujours vos plats sur la grille fournie avec l’appareil. Système de refroidissement Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés d’un système de refroidissement. Ce dernier souffle de l’air à l’extérieur par une fente située entre le tableau de bord et la porte du four. ! Le ventilateur continue à tourner après l’arrêt du four jusqu’à ce que ce dernier se soit suffisamment refroidi. Eclairage du four Pour l’allumer, sélectionnez à l’aide du bouton PROGRAMMES La lampe reste allumée quand vous sélectionnez un programme de cuisson. Mise en marche et utilisation27

Programmes de cuisson ! Pour tous les programmes vous pouvez sélectionner une température comprise entre 60°C et MAX., sauf pour :

• GRIL (il est conseillé dans ce cas de sélectionner MAX.);

• GRATIN (il est conseillé de ne pas dépasser 200°C). Programme FOUR TRADITION Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur. Programme MULTICUISSON Mise en marche de toutes les résistances (sole et voûte) ainsi que de la turbine. La chaleur est constante et bien répartie à l’intérieur du four, l’air cuit et dore de façon uniforme en tous points. Vous pouvez cuire au maximum sur deux niveaux en même temps. Programme CHALEUR VOÛTE Mise en marche de la résistance de voûte. Cette fonction est conseillée pour parfaire la cuisson des aliments. Programme GRIL Mise en marche de la résistance de voûte. La température élevée et directe du gril permet de saisir l’aliment en surface pour qu’il ne perde pas son jus et reste tendre à souhait. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de bœuf, entrecôtes, filet, hamburgers, etc.......

Vous trouverez des exemples d’utilisation dans le paragraphe “Conseils utiles pour la cuisson”. Cuisson porte du four fermée. Programme GRATIN Mise en marche de la résistance de voûte ainsi que de la turbine. L’irradiation thermique unidirectionnelle s’ajoute au brassage de l’air pour une répartition uniforme de la chaleur dans l’enceinte du four. Plus de risques de brûler vos aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée. Programmes Conseils de cuisson ! Pour vos cuissons ventilées n’utilisez pas les gradins 1et 5 : ils sont directement frappés par l’air chaud qui pourrait brûler vos mets délicats. ! En cas de cuisson en mode GRIL ou GRATIN, placez la lèchefrite au gradin 1 pour récupérer les jus de cuisson. MULTICUISSON

• Utilisez les gradins 2 et 4 et placez au 2 les plats qui exigent davantage de chaleur.

• Placez la lèchefrite en bas et la grille en haut. GRIL

• Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille.

• Nous conseillons de sélectionner le niveau d’énergie maximum. Ne vous inquiétez pas si la résistance de voûte n’est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat. PIZZA

• Pour bien cuire vos pizzas, utilisez le programme MULTICUISSON.

• Utilisez un plat en aluminium léger et enfournez-le sur la grille du four. Si vous utilisez la lèchefrite, vous prolongerez le temps de cuisson et obtiendrez difficilement une pizza croustillante.

• Si vos pizzas sont bien garnies, n’ajoutez la mozzarelle qu’à mi-cuisson.28

Tableau de cuisson Programmes Aliments Poids (Kg) Niveau enfournement Préchauffage (minutes) Température préconisée Durée cuisson (minutes) Four Traditionnel Canard Rôti de veau ou de bœuf Rôti de porc Biscuits (pâte brisée) Tartes

65-75 70-75 70-80 15-20 30-35 Multicuisson Pizza (sur 2 niveaux) Lasagnes Agneau Poulet rôti + pommes de terre Maquereau Cake aux fruits Profiteroles (sur 2 niveaux) Biscuits (sur 2 niveaux) Génoise (sur 1 niveau) Génoise (sur 2 niveaux) Tartes salées

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30 Résistance de voûte Pour parfaire la cuisson - 3/4 15 220 - Gril Soles et seiches Brochettes de calmars et de crevettes Tranches de colin Légumes grillés Steaks de veau Côtelettes Hamburgers Maquereaux Croque-monsieur

Le programmateur de cuisson électronique

Mise à l’heure de l’horloge ! Son réglage est possible que le four soit éteint ou allumé mais ceci ne correspond pas à une programmation de fin de cuisson. Après branchement au réseau électrique ou après une panne de courant, l’icône et les quatre chiffres de l’afficheur clignotent.

1. Appuyer plusieurs fois de suite sur la touche

jusqu’à ce que l’icône et les trois chiffres de l’AFFICHEUR se mettent à clignoter ;

2. régler l’heure avec les touches «+» et «-» ; si les

touches restent enfoncées, les numéros défilent plus rapidement.

3. attendre 10 secondes ou appuyer à nouveau sur la

touche pour valider. Programmer le minuteur ! Cette fonction ne stoppe pas la cuisson et est indépendante du fonctionnement du four ; elle sert uniquement à déclencher un signal sonore à l’expiration des minutes sélectionnées.

1. Appuyer plusieurs fois de suite sur la touche

jusqu’à ce que l’icône et les trois chiffres de l’AFFICHEUR se mettent à clignoter ;

2. régler la durée avec les touches «+» et «-» ; si les

touches restent enfoncées, les numéros défilent plus rapidement.

3. attendre 10 secondes ou appuyer à nouveau sur la

touche pour valider. L’affichage du compte à rebours suivra. Un signal sonore indiquera la fin du décompte. Comment programmer une cuisson ! La programmation n’est possible qu’après avoir sélectionné un programme de cuisson. Programmer la durée de cuisson

1. Appuyer plusieurs fois de suite sur la touche

jusqu’à ce que l’icône et les trois digits numériques de l’AFFICHEUR se mettent à clignoter ;

2. régler la durée avec les touches «+» et «-» ; si les

touches restent enfoncées, les numéros défilent plus rapidement.

3. attendre 10 secondes ou appuyer à nouveau sur la

touche pour valider.

4. à expiration de la durée sélectionnée, l’AFFICHEUR

affiche END, le four stoppe la cuisson et un signal sonore retentit.

• Exemple : il est 9h00 et la durée programmée est de 1h15. Le programme s’arrête automatiquement à 10h15. Programmer la fin d’une cuisson ! La programmation d’une fin de cuisson n’est possible qu’après avoir sélectionné une durée de cuisson.

1. Suivre la procédure de 1 à 3 décrite pour la durée ;

2. appuyer ensuite sur la touche

jusqu’à ce que l’icône et les quatre chiffres de l’AFFICHEUR se mettent à clignoter ;

3. régler l’heure de fin de cuisson avec les touches

«+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement.

4. attendre 10 secondes ou appuyer à nouveau sur la

touche pour valider.

5. à expiration de la durée sélectionnée, l’AFFICHEUR

affiche END, le four stoppe la cuisson et un signal sonore retentit. Les icônes et éclairées signalent qu’une programmation a été lancée. L’AFFICHEUR affiche à tour de rôle l’heure de fin de cuisson et la durée. Comment annuler un programme Pour annuler une programmation :

• appuyer sur la touche jusqu’à ce que l’icône correspondant au paramètre à annuler et les chiffres correspondant s’affichent. Appuyer sur la touche «-» jusqu’à ce que s’affichent les chiffres 00:00.

• Appuyer simultanément sur les touches + et – et les garder enfoncées pour annuler tous les programmes, minuteur compris.30

Précautions et conseils ! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement. Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Pour déplacer l’appareil, servez-vous des poignées prévues à cet effet sur les côtés du four.

• Ne touchez pas à l’appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides

• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi.

• En cours de fonctionnement, les éléments chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance.

• Evitez que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes du four.

• Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés

• Saisissez toujours la poignée en son milieu : elle risque d’être très chaude à ses extrémités.

• Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four.

• Ne tapissez jamais la sole du four de papier aluminium.

• Ne rangez pas de matériel inflammable à l’intérieur du four : si l’appareil était par inadvertance mis en marche, il pourrait prendre feu.

• Contrôlez toujours que les manettes sont bien dans la position “!”/“ "” quand l’appareil n’est pas utilisé.
• Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.

• N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant.

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance

• Ne posez pas d’objets lourds sur la porte du four ouverte.

• Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant d’utilisation de l’appareil.

• S'assurer que les enfants ne jouent pas avec l'appareil. Mise au rebut

• Mise au rebut du matériel d’emballage : conformez- vous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil. Economies et respect de l’environnement

• Pour faire des économies d’électricité, utilisez autant que possible votre four pendant les heures creuses surtout pour le nettoyage pyrolyse.

• Pour vos cuissons au GRILL et GRATIN, nous vous conseillons de garder la porte du four fermée: Vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies d’énergie (10% environ).

• Gardez toujours les joints propres et en bon état pour qu’ils adhèrent bien à la porte et ne causent pas de déperditions de chaleur. Assistance Indiquez-lui :

• le modèle de votre appareil (Mod.)

• son numéro de série (S/N) Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.31

Nettoyage et entretien Mise hors tension Avant toute opération de nettoyage ou d’entretiencoupez l’alimentation électrique de l’appareil. Nettoyage de l’appareil

• Nettoyez l’extérieur émaillé ou inox et les joints encaoutchouc à l’aide d’une éponge imbibée d’eautiède additionnée de savon neutre Si les taches sontdifficiles à enlever, utilisez des produits spéciaux. Ilest conseillé de rincer abondamment et d’essuyeraprès le nettoyage. N’utilisez ni poudres abrasivesni produits corrosifs.• Nettoyez l’enceinte du four après toute utilisation,quand il est encore tiède. Utilisez de l’eau chaude etdu détergent, rincez et séchez avec un chiffondoux. Evitez tout produit abrasif.• Tous les accessoires peuvent être lavésnormalement comme de la vaisselle courante etpassent au lave-vaisselle, sauf les glissièrescoulissantes.• Ne nettoyez jamais l’appareil avec des nettoyeursvapeur ou haute pression. Nettoyage de la porte Nettoyer la vitre de la porte avec des produits nonabrasifs et des éponges non grattantes, essuyerensuite avec un chiffon doux. Ne pas utiliser dematériaux abrasifs ou de racloirs métalliques aiguisésqui risquent de rayer la surface et de briser le verre.Pour nettoyer plus à fond, vous pouvez déposer laporte du four :1. ouvrez complètement la porte (voir figure

2. soulevez et faites pivoter les leviers situés sur lesdeux charnières (voir figure

3. saisissez la porte par lescôtés, refermez-la lentementmais pas complètement.Appuyez sur les arrêts

F, puistirez la porte vers vous en ladégageant de ses charnières voir figure).Remontez la porteen refaisant en sens inverse lesmêmes opérations.Contrôle des jointsContrôlez périodiquement l’état du joint autour de laporte du four. S’il est abîmé, adressez-vous au serviceaprès-vente le plus proche de votre domicile ( voir Assistance). Mieux vaut ne pas utiliser le four tant qu’iln’est pas réparé. Remplacement de l’ampoule d’éclairage Pour changer l’ampoule d’éclairage du four :1. Dévissez le couvercle en verre du boîtier de lalampe.2. Dévissezl’ampoule etremplacez-la parune autre demême type :puissance 25 W,culot E 14.3. Remontez lecouvercle à saplace (voir figure

Montage du Kit glissières Pour monter les glissières :1. Dévissez les deuxvis A (voir figure). Si lefour est équipé depanneauxautonettoyants, il fautles déposermomentanément.2. Remplacez les vis A par les vis et entretoises(B+C) fournies dans le kit.3. Vissez les nouvelles vis B et les entretoises C enn’oubliant pas de remonter les panneauxautonettoyants.4. Fixez les deuxdispositifs de fixation Dde la glissière dans lestrous prévus sur lesparois du four ( voir figure). Les trous pour laglissière de gauche sontplacés en haut tandisque les trous pour cellede droite sont placés en bas.

5. Encastrez enfin la glissière sur l’entretoise C.6. Ne pas introduire les glissières coulissantes auniveau 5.

Français, 22 Espanol,

10- 15 15- 20 15- 20 7-10 15- 20
