MODE D'EMPLOI KG36WXL30S SIEMENS

Réfrigérateur / Congélateur combiné

fr Table des matières

Consignes de sécurité et

Conseil pour la mise au rebut 28

Étendue des fournitures 29

Lieu d’installation 29

Contrôler la température ambiante

Branchement de l’appareil 31

Présentation de l’appareil 32

Enclenchement de l’appareil 32

Réglage de la température 33

Contenance utile 34

Le compartiment réfrigérateur 34

Compartiment congélateur 35

Capacité de congélation maximale .. 36

Congélation et rangement 36

Congélation de produits frais 37

Supercongélation 38

Décongélation des produits 39

Distribution d’eau 39

Autocollant « OK » 41

Arrêt et remisage de l'appareil 41

Si vous dégivrez l'appareil 42

Nettoyage de l’appareil 43

Economies d’énergie 45

Bruits de fonctionnement 45

Remédier soi même aux petites

frTable des matières

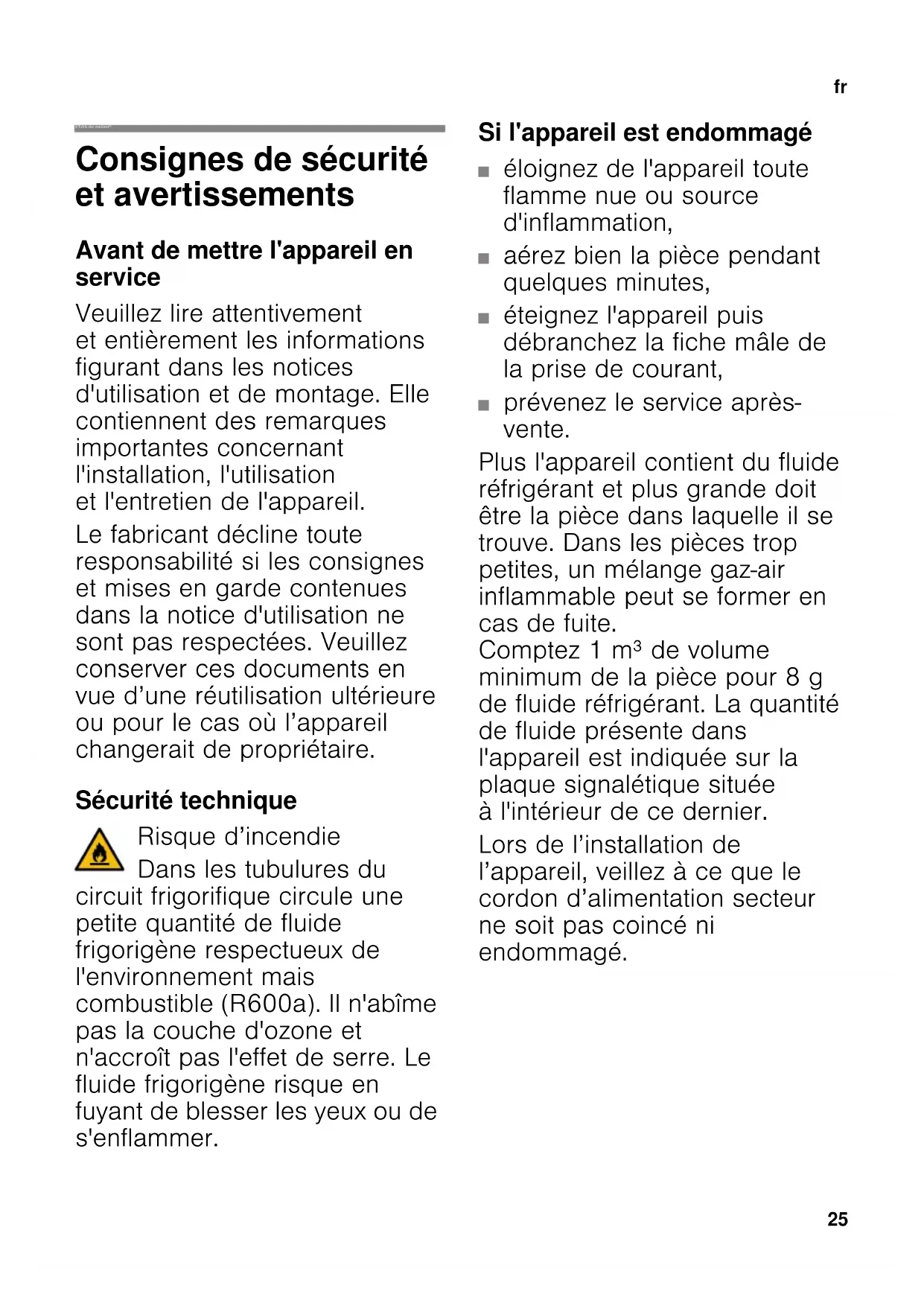

Consignes de sécurité

Avant de mettre l'appareil en

Veuillez lire attentivement

et entièrement les informations

figurant dans les notices

d'utilisation et de montage. Elle

contiennent des remarques

importantes concernant

l'installation, l'utilisation

et l'entretien de l'appareil.

Le fabricant décline toute

responsabilité si les consignes

et mises en garde contenues

dans la notice d'utilisation ne

sont pas respectées. Veuillez

conserver ces documents en

vue d’une réutilisation ultérieure

ou pour le cas où l’appareil

changerait de propriétaire.

Dans les tubulures du

circuit frigorifique circule une

petite quantité de fluide

frigorigène respectueux de

l'environnement mais

combustible (R600a). Il n'abîme

pas la couche d'ozone et

n'accroît pas l'effet de serre. Le

fluide frigorigène risque en

fuyant de blesser les yeux ou de

Si l'appareil est endommagé

■ éloignez de l'appareil toute

flamme nue ou source

■ aérez bien la pièce pendant

■ éteignez l'appareil puis

débranchez la fiche mâle de

la prise de courant,

■ prévenez le service après-

Plus l'appareil contient du fluide

réfrigérant et plus grande doit

être la pièce dans laquelle il se

trouve. Dans les pièces trop

petites, un mélange gaz-air

inflammable peut se former en

Comptez 1 m³ de volume

minimum de la pièce pour 8 g

de fluide réfrigérant. La quantité

de fluide présente dans

l'appareil est indiquée sur la

plaque signalétique située

à l'intérieur de ce dernier.

Lors de l’installation de

l’appareil, veillez à ce que le

cordon d’alimentation secteur

ne soit pas coincé ni

Si le cordon d’alimentation

secteur de cet appareil a été

endommagé, il faut confier son

remplacement au fabricant, au

service après-vente ou à une

personne détenant des

qualifications similaires. Les

installations et réparations non

effectuées dans les règles

peuvent engendrer des risques

considérables pour l’utilisateur.

Les réparations ne pourront être

réalisées que par le fabricant,

le service après-vente ou une

personne détenant des

qualifications similaires.

Il ne faut utiliser que les pièces

d'origine du fabricant. Le

fabricant ne garantit que les

pièces d'origine car elles seules

remplissent les exigences de

N'utilisez pas de bloc multiprise,

de rallonge ou d'adaptateur.

Les blocs multiprises ou

blocs secteur portables peuvent

surchauffer et provoquer un

N’utilisez pas de blocs

multiprises ni de blocs secteur

portables derrière l’appareil.

Pendant l’utilisation

■ N’utilisez jamais d’appareils

électriques à l’intérieur de

l’appareil (p. ex. appareils de

chauffage, machine à

glaçons, etc.). Risque

■ Ne dégivrez ni ne nettoyez

jamais l’appareil avec un

nettoyeur à vapeur ! La vapeur

risque d’atteindre des pièces

électriques et de provoquer

un court-circuit. Risque

■ Hormis les instructions du

fabricant pour ne pas prendre

des mesures supplémentaires

pour accélérer le dégivrage.

Risque d’explosion !

■ Pour détacher le givre ou les

couches de glace, n’utilisez

jamais d’objets pointus ou

présentant des arêtes vives.

d’endommager les tubulures

dans lesquelles circule le

produit réfrigérant.Si le fluide

réfrigérant jaillit, il peut

provoquer des lésions

oculaires ou s’enflammer.

■ Ne stockez dans l’appareil ni

produits contenant des gaz

propulseurs inflammables

(p. ex. bombes aérosols) ni

produits explosifs. Risque

■ Pour dégivrer et nettoyer

l’appareil, débranchez la fiche

mâle de la prise de courant

ou retirez le fusible /

désarmez le disjoncteur. Pour

débrancher l’appareil, tirez sur

la fiche mâle et non pas sur

■ Ne conservez les bouteilles de

qu’hermétiquement fermées et

■ L’huile et la graisse ne doivent

pas entrer en contact avec les

parties en matières plastiques

et le joint de porte. Ces

derniers pourraient sinon

congélation, ne stockez pas

de liquides en bouteilles ou en

boîtes (en particulier les

boissons gazeuses).Les

bouteilles et les boîtes

pourraient éclater !

■ Ne portez jamais des produits

surgelés à la bouche

immédiatement après les

avoir sortis du compartiment

Risque d’engelures !

■ Évitez tout contact prolongé

des mains avec les produits

congelés, la glace ou les

tubes de l’évaporateur, etc.

Risque d’engelures !

■ Évitez des risques pour les

enfants et les personnes

Sont en danger les enfants et

les personnes dont les

capacités physiques,

psychiques ou de perception

sont restreintes, ainsi que les

personnes ne détenant pas

connaissances sur l’utilisation

Assurez-vous que les enfants

et les personnes vulnérables

ont bien compris la nature des

Une personne responsable de

la sécurité doit surveiller ou

guider les enfants et les

personnes vulnérables

lorsqu’elles se trouvent près

Ne permettez l’utilisation de

l’appareil qu’aux enfants de

Surveillez les enfants pendant

Ne laissez jamais des enfants

jouer avec l’appareil.

■ Ne recouvrez et n’obstruez

de ventilation de l’appareil.

■ Ne vous servez pas des

socles, clayettes et portes

comme marchepieds ou pour

Les enfants et l’appareil ■ Ne confiez jamais l’emballage et ses pièces constitutives aux

Ils risquent de s'étouffer avec

les cartons pliants et les

feuilles de plastique ! ■ L’appareil n’est pas un jouet pour enfants ! ■ Appareils équipés d’une serrure :

rangez la clé hors de portée

Dispositions générales

L’appareil convient pour ■ réfrigérer et congeler des aliments, ■ préparer des glaçons. Cet appareil est destiné à un

dans un foyer privé,

et à l’environnement

Le circuit frigorifique a subi

un contrôle d’étanchéité.

Cet appareil est conforme aux

dispositions de sécurité

applicables aux appareils

électriques et il est déparasité.

Cet appareil est conçu pour une

utilisation jusqu'à une altitude

maximale de 2 000 m.

Conseil pour la mise au

* Mise au rebut de l'emballage

L’emballage protège votre appareil

contre les dommages susceptibles de

survenir en cours de transport. Tous les

matériaux qui le composent sont

compatibles avec l’environnement et

recyclables. Aidez-nous : à éliminer

l’emballage dans le respect

Pour connaître les circuits actuels de

mise au rebut, adressez-vous s.v.p.

à votre revendeur ou à l’administration

Eliminez l'emballage en

respectant l'environnement.

* Mise au rebut de l'ancien

Les appareils usagés ne sont pas des

déchets dénués de valeur ! Leur

élimination dans le respect de

l'environnement permet d'en récupérer

de précieuses matières premières.

Cet appareil est marqué selon la

directive européenne 2012/19/

UE relative aux appareils

électriques et électroniques

usagés (waste electrical and

electronic equipment - WEEE).

La directive définit le cadre pour

une reprise et une récupération

des appareils usagés applicables

dans les pays de la CE.

Avant de mettre au rebut l'appareil qui ne

1. Débranchez sa fiche mâle.

2. Sectionnez son câble d’alimentation et

retirez-le avec la fiche mâle.

3. Pour dissuader les enfants de grimper

dans l’appareil, ne retirez pas les

clayettes et les bacs !

4. Ne permettez pas aux enfants de

jouer avec l’appareil lorsqu’il ne sert

plus. Risque d’étouffement !

Les appareils réfrigérants contiennent du

fluide réfrigérant. L’isolant contient des

gaz. Il faut que le fluide réfrigérant et les

gaz soient éliminés dans les règles de

l’art. Jusqu'à l'enlèvement de l'appareil,

veillez bien à ce que son circuit

frigorifique ne soit pas endommagé.

Après avoir déballé, vérifiez toutes les

pièces pour détecter d’éventuels dégâts

En cas de réclamation, veuillez vous

adresser au revendeur auprès duquel

vous avez acquis l’appareil ou auprès de

notre service après-vente.

La livraison comprend les pièces

suivantes : ■ Appareil indépendant■ Sachet avec visserie de montage■ Équipement (selon le modèle)■ Notice d’utilisation■ Notice de montage■ Carnet de service après-vente■ Pièce annexe de la garantie■ Informations relatives à la consommation d’énergie et aux bruits ■ Notice d'instructions de la cartouche filtrante BRITA MAXTRA+

Un local sec et aérable convient comme

lieu d’installation. Il faudrait que le lieu

d’installation ne soit pas directement

exposé aux rayons solaires et pas

à proximité d’une source de chaleur

(cuisinière, radiateur, etc.).

Si l’installation à côté d’une source

de chaleur est inévitable, veuillez utiliser

un panneau isolant approprié ou

respecter les écarts minimums suivants

par rapport à la source de chaleur : ■ 3 cm par rapport aux cuisinières électriques ou à gaz. ■ 30 cm par rapport à un appareil de chauffage au fuel ou au charbon.

Sur l’emplacement, le sol ne doit pas

s’affaisser. Renforcez-le le cas échéant.

Placez des garnitures sous l’appareil

pour compenser les inégalités du sol

L’appareil ne requiert aucun écart latéral

par rapport à un mur / une paroi. Il

demeure néanmoins possible de faire

coulisser entièrement les bacs et les

Changer le sens d’ouverture de

Si nécessaire, nous recommandons

de confier l’inversion du sens

d’ouverture de porte à notre service

après-vente. Pour connaître le prix d’une

inversion du sens d’ouverture de porte,

consultez votre service après-vente

Pendant le changement du sens

d’ouverture de porte, l’appareil ne doit

pas être relié au secteur. Avant

le changement, débranchez la fiche

mâle de la prise de courant. Pour ne pas

endommager le dos de l’appareil, placez

en dessous suffisamment de matériau

amortisseur. Couchez prudemment

l’appareil sur le dos.

Si l’appareil va être couché sur le dos, il

ne faut pas monter l’écarteur mural

ambiante et l'aération

Température ambiante

L’appareil a été conçu

pour une catégorie climatique précise.

Suivant la catégorie climatique,

l’appareil est utilisable dans les

températures ambiantes suivantes.

La catégorie climatique de l’appareil

figure sur sa plaque signalétique, Fig. 4.

L’appareil est entièrement fonctionnel

à l’intérieur des limites de température

ambiante prévues dans la catégorie

climatique indiquée. Si un appareil de la

catégorie climatique SN est utilisé

à des températures ambiantes plus

basses, il est possible d’exclure que

l’appareil s’endommage jusqu'à

une température de +5 °C.

Température ambiante

SN +10 °C à 32 °C N +16 °C à 32 °C ST +16 °C à 38 °C T +16 °C à 43 °Cfr

L’air entrant en contact avec la paroi

arrière de l’appareil se réchauffe. L’air

chaud doit pouvoir s’échapper sans

obstacle. S’il ne le peut pas, le groupe

frigorifique doit fonctionner plus

longtemps, ce qui augmente

la consommation de courant. Pour cette

raison, ne recouvrez ni et n’obstruez

jamais les orifices d’aération

Après l’installation de l’appareil

en position verticale, attendez

au moins une heure avant de le mettre

en service. Il peut en effet arriver,

pendant le transport, que l’huile présente

dans le compresseur se déplace vers

le circuit frigorifique.

Avant la première mise en service,

nettoyez le compartiment intérieur

de l’appareil. (Voir le chapitre

« Nettoyage de l’appareil ».)

Branchement électrique

La prise de courant doit être proche de

l’appareil et demeurer librement

accessible même après avoir installé ce

Risque d’électrocution !

N'utilisez jamais de bloc multiprise ou de

rallonge si la longueur du cordon

d'alimentation secteur est insuffisante.

Dans ce cas, contactez le service après-

vente qui vous indiquera des

L’appareil est conforme à la classe de

protection I. Raccordez l’appareil au

courant alternatif 220 – 240 V/50 Hz via

une prise de courant installée dans les

règles et comportant un fil de terre. La

prise doit être protégée par un fusible de

Sur les appareils utilisés dans des pays

non européens, vérifiez si la tension et le

type de courant indiqués correspondent

aux valeurs de votre réseau électrique.

Vous trouverez ces indications sur la

plaque signalétique, Fig. 4.

Il ne faut en aucun cas raccorder

l’appareil à des fiches électroniques

d’économie d’énergie.

Nos appareils peuvent être alimentés via

des onduleurs pilotés par le secteur ou à

pilotage sinusoïdal. Directement

raccordées au réseau public,

les installations photovoltaïques font

appel à des onduleurs pilotés par le

secteur. Dans les solutions en îlots

(p. ex. sur les bateaux ou les refuges

de montagne), ne disposant pas d’un

raccordement direct au réseau

électrique public, il faut utiliser

des onduleurs à pilotage sinusoïdal.fr

Veuillez déplier la dernière page,

illustrée, de la notice. La présente notice

d’utilisation vaut pour plusieurs modèles.

L’équipement des modèles peut varier.

Selon le modèle, l’appareil peut différer

du contenu des illustrations.

Éléments de commande

Allumez l’appareil par la touche Marche /

L’appareil commence à réfrigérer.

L’éclairage est allumé tant que la porte

Nous vous recommandons de régler

la température sur +4 °C.

1–4 Éléments de commande

6 Clayette en verre dans

le compartiment réfrigérateur

8 Casier à beurre et à fromage *

9 Balconnet à oeufs*

10 Distribution d’eau

11 Clayette à grandes bouteilles

12 (Petit) tiroir à surgelés

13 Clayette en verre dans

le compartiment congélateur

14 (Grand) tiroir à surgelés

15 Orifice d'écoulement de l'eau

A Compartiment réfrigérateur

B Compartiment congélateur

1 Touche Marche / Arrêt

Il sert à allumer et éteindre

l'ensemble de l'appareil.

2 Affichage de la température

dans le compartiment

Les chiffres correspondent aux

températures °C réglées dans le

compartiment réfrigérateur.

3 Indicateur de supercongélation

Ce voyant ne s’allume que pour

indiquer que la supercongélation

4 Touche de réglage de la

compartiment réfrigérateur

Cette touche sert à régler

la température du compartiment

Remarques concernant

le fonctionnement de l’appareil

■ Après son allumage, l’appareil peut

avoir besoin de plusieurs heures pour

atteindre les températures réglées.

Pendant cette période, ne rangez pas

de produits alimentaires dans

■ Pendant le fonctionnement du groupe

frigorifique, des gouttelettes d’eau ou

du givre se forment sur la paroi arrière

du compartiment réfrigérateur. Ce

phénomène est le résultat

du fonctionnement de l’appareil.

Inutile de gratter le givre ou d’essuyer

les gouttes d’eau. La paroi arrière se

dégivre automatiquement. L’eau

de dégivrage est récupérée dans

la rigole d’écoulement, Fig. ., puis

coule jusqu’au groupe frigorifique

■ L’appareil chauffe légèrement une

partie de ses surfaces frontales pour

empêcher une condensation d’eau

dans la zone du joint de porte.

■ Si la porte du compartiment

congélateur ne se laisse pas

immédiatement rouvrir après l’avoir

fermée, attendez un moment pour

laisser à la dépression régnant dans

le compartiment le temps de se

■ En raison du système frigorifique

employé, les grilles de congélation

peuvent se couvrir rapidement

de givre en certains endroits. Ceci

n’influe pas sur leur fonction ni sur

la consommation d’électricité. Un

dégivrage s’impose uniquement

lorsque le givre ou la glace s’est

accumulé(e) sur toute la surface

de la grille et qu’il ou elle fait plus

de 5 mm d’épaisseur.

Compartiment réfrigérateur

La température est réglable entre +2 °C

Appuyez sur la touche de réglage

de la température 4 jusqu’à ce que

la température souhaitée soit réglée

dans le compartiment réfrigérateur.

L’appareil mémorise la valeur réglée en

dernier. La température réglée s’affiche

à l’affichage de température 2.

Compartiment congélateur

La température régnant dans le

compartiment congélateur dépend

de celle régnant dans le compartiment

Une baisse de la température dans

le compartiment réfrigérateur entraîne

aussi une baisse de celle du

compartiment congélateur.fr

Vous trouverez les indications relatives

à la contenance utile sur la plaque

signalétique de votre appareil. Fig. 4

Utiliser l’intégralité du volume

Pour pouvoir ranger la quantité maximale

de produits congelés, vous pouvez

retirez toutes les pièces composant

l’équipement. Il devient alors possible

d’empiler les produits alimentaires au

bas du compartiment de congélation.

Pour retirer les pièces d’équipement

Tirez le bac à produit congelés à vous

jusqu’à la butée, soulevez-le à l’avant

puis extrayez-le. Fig. /

Le compartiment réfrigérateur est

l’endroit idéal où ranger la viande,

la charcuterie, le poisson, les produits

laitiers, les œufs, les plats précuisinés

Consignes de rangement

■ Rangez des produits alimentaires frais

et intacts. Ils conserveront ainsi plus

longtemps leur qualité et leur

■ Produits tout prêts et liquides

conditionnés : respectez la date de

conservation minimum ou la date

de consommation indiquée par

■ Pour préserver l'arôme, la teinte et la

fraîcheur, rangez les produits

alimentaires bien emballés ou

couverts. Vous éviterez de la sorte

que des pièces en plastique

transmettent le goût ou se décolorent

dans le compartiment réfrigérateur.

■ Attendez que les boissons et aliments

chauds aient refroidi à la température

de la pièce avant de les ranger dans

Évitez que les produits alimentaires

entrent en contact avec la paroi arrière.

Cela gênerait sinon la circulation de l’air.

Les produits alimentaires

ou les emballages pourraient rester

collés, par congélation, contre la paroi

Tenez compte des différentes

le compartiment réfrigérateur

L’air circulant dans le compartiment

réfrigérateur fait que des zones

différemment froides apparaissent :

■ Zone la moins froide elle se trouve

complètement en haut, contre

Rangez dans la zone la moins froide

par ex. le fromage dur et le beurre. De

la sorte, le fromage peut continuer

de développer son arôme et le beurre

■ La zone la plus froide se trouve dans

Rangez les produits alimentaires

délicats dans la zone la plus froide

(par ex. le poisson, la charcuterie,

Bac à légumes avec régulateur

Pour créer un climat de stockage

optimal pour les légumes et les fruits,

vous pouvez, en fonction de la quantité

rangée, régler l’humidité de l’air qui

règnera dans le bac à légumes:

■ petites quantités des fruits et légumes

– humidité de l’air élevée

■ grandes quantités des fruits

et légumes – humidité de l’air réduite

■ Il est recommandé de ranger les fruits

(par exemple ananas, bananes,

papayes, agrumes) et légumes (par

exemple les aubergines, concombres,

courgettes, poivrons, tomates et

pommes de terre) qui craignent

le froid hors du réfrigérateur à des

températures entre +8 °C à +12 °C

pour en préserver la qualité

■ Suivant la quantité et la nature des

produits stockés, de l’eau peu se

condenser dans le bac à légumes.

Retirez l’eau condensée avec un

essuie-tout sec et ajustez l'humidité de

l’air dans le bac à légumes via

le régulateur d’humidité.

Utilisation du compartiment

■ Sert à ranger des produits surgelés.

■ Sert à confectionner des glaçons.

■ Pur congeler des produits

Veillez à ce que la porte

du compartiment congélateur soit

correctement fermée ! Si cette porte

reste ouverte, les produits surgelés

dégèleront. Le compartiment

congélateur se givre fortement.

En outre : gaspillage d’énergie dû

à une consommation élevée

Sur la plaquette signalétique, vous

trouverez des indications concernant

la capacité de congélation maximale

en 24 heures. Fig. 4

Conditions préalables à la

capacité de congélation

■ Avant de ranger des produits

alimentaires frais, allumez la

supercongélation (voir le chapitre

« Supercongélation »).

■ Retirez les pièces d’équipement.

Empilez les produits alimentaires

directement sur les clayettes et au bas

du compartiment congélateur.

■ Rangez les quantités assez

importantes de produits alimentaires

dans le compartiment le plus haut.

Ils y seront congelés à la fois très vite

■ Faites congelez les produits

alimentaires frais le plus près possible

des parois latérales.

Achats de produits surgelés

■ Leur emballage doit être intact.

■ Ne dépassez pas la date-limite

■ Il faut que la température dans

le congélateur bahut du supermarché

soit de -18 °C ou encore plus basse.

■ Utilisez de préférence un sac

isotherme pour le transport puis

rangez les produits le plus rapidement

possible dans le compartiment

Congélation des aliments

■ Pour congeler les aliments, n’utilisez

que des aliments frais et d’un aspect

■ Veillez à ce que les produits

alimentaires à congeler n’entrent pas

en contact avec des produits déjà

■ L’air ne doit pas pénétrer dans

l’emballage pour que les aliments ne

perdent pas leur goût ni ne sèchent

Rangement des produits

Insérez le bac à produits congelés

jusqu'à la butée, afin d’assurer une

circulation impeccable de l’air.

S’il faut ranger beaucoup de produits

alimentaires, vous pouvez les empiler

directement sur les clayettes en verre

et sur le fond du compartiment

1. A cette fin, extrayez tous les bacs

à produits congelés.

2. Tirez le bac à produit congelés à vous

jusqu’à la butée, soulevez-le à l’avant

puis extrayez-le. Fig. /

Pour congeler les aliments, n’utilisez que

des aliments frais et d’un aspect

Il faudrait blanchir les légumes avant de

les congeler, pour préserver le mieux

possible leur valeur nutritive, leur arôme

et leur teinte. Il n’est pas nécessaire de

blanchir les aubergines, poivrons,

courgettes et asperges.

Vous trouverez en librairie toute une

bibliographie sur la congélation et

Veillez à ce que les produits alimentaires

à congeler n’entrent pas en contact avec

des produits déjà congelés.

■ Se prêtent à la congélation :

Pâtisseries, poissons et fruits de mer,

viande de boucherie et gibier, volaille,

fruits, légumes, herbes culinaires,

œufs sans la coque, produits laitiers

comme le fromage, le beurre et le

fromage blanc, plats précuisinés et

restes de plats tels que les soupes,

ragouts, la viande et le poisson cuits,

les plats aux pommes de terre, les

soufflés et mets sucrés.

■ Ne se prêtent pas à la congélation :

Variétés de légumes habituellement

dégustées crues telles que la salade

ou les radis, œufs dans leur coque,

raisins, pommes, poires et pêches

entières, œufs cuits durs, yaourt, lait

caillé, crème acidulée, crème fraîche

Emballer les surgelés

L’air ne doit pas pénétrer

dans l’emballage pour que les aliments

ne perdent pas leur goût ni ne sèchent

1. Placez les aliments dans l’emballage.

2. Presser pour chasser l’air.

3. Obturez l’emballage hermétiquement.

4. Indiquez sur l’emballage le contenu

et la date de congélation.

Emballages adaptés :

Film en plastique, feuilles en

polyéthylène, feuilles d’aluminium, boîtes

Vous trouverez ces produits dans le

commerce spécialisé.fr

Emballages inadaptés :

Papier d’emballage, papier sulfurisé,

cellophane, sacs-poubelles et sachets

d’achat déjà utilisés.

Moyens d’obturation adaptés :

Caoutchoucs, clips en plastique, ficelles,

rubans adhésifs résistants au froid, ou

Vous pouvez sceller les sachets ou

boudins en polyéthylèneavec une

Durée de conservation des

La durée de conservation dépend

de la nature des produits alimentaires.

Si la température a été réglée sur

■ Poisson, charcuterie, plats pré-

cuisinés, pâtisseries :

■ Fromage, volaille, viande :

■ Fruits et légumes :

Il faudrait congeler les produits

alimentaires à cœur le plus rapidement

possible afin de préserver leurs

vitamines, leur valeur nutritive, leur

aspect et leur goût.

Pour empêcher une hausse indésirable

de la température, allumez la

supercongélation quelques heures avant

de ranger des produits alimentaires frais.

4 à 6 heures suffisent généralement.

L’appareil fonctionne désormais

en permanence. Le compartiment

congélateur atteint une température très

S’il faut utiliser la capacité de

congélation maximale, il faut enclencher

la supercongélation 24 heures avant de

ranger des produits frais.

Si vous ne voulez congeler que

de petites quantités d’aliments (jusqu’à

2 kg), vous n’avez pas besoin

d’enclencher la supercongélation.

Allumage et extinction

Appuyez sur la touche 4 de réglage

de la température jusqu’à que la mention

La supercongélation se désactive

automatiquement au bout de 2½ jours.fr

Selon la nature et l’utilisation des

produits surgelés, vous pouvez choisir

entre plusieurs possibilités : ■ à la température ambiante,■ dans le réfrigérateur,■ dans le four électrique, avec / sans ventilateur à air chaud, ■ dans le micro-ondes. m Attention

Ne remettez pas à congeler des produits

alimentaires partiellement ou entièrement

décongelés. Vous pourrez les recongeler

uniquement après les avoir transformés

en plats pré-cuisinés (par cuisson

Dans ce cas, consommez-les nettement

avant la date limite de conservation.

Via la distribution d’eau, il est possible

de prélever de l’eau froide de l’appareil.

Surveiller la qualité de l’eau

Tous les matériaux utilisés dans

le distributeur d’eau sont inodores

Si l’eau devait avoir un goût, les raisons

peuvent être les suivantes : ■ Teneur de l’eau potable en sels minéraux et en chlore. ■ Fraîcheur de l’eau potable. Si aucune eau n’a été prélevée

pendant longtemps, elle peut prendre

un goût « pas frais ». Dans ce cas,

videz le réservoir d’eau et remplissez-

L'utilisation de la cartouche de filtre

à eau BRITA MAXTRA+ vous permet

d'optimiser votre eau potable.

Vous trouverez d’autres informations sur

l’utilisation de la cartouche de filtre à eau

et sur la jauge de rappel BRITA Memo

dans la brochure BRITA ci-jointe.

1. Ouvrez le dispositif de remplissage du

2. Versez de l’eau fraîche jusqu’à la ligne

repère dans le réservoir d’eau.

Dans le réservoir d’eau, ne versez que

3. Appuyez le verre contre le plot

Veuillez lire attentivement et entièrement

la brochure BRITA ci-jointe contenant les

instructions relatives à la cartouche

filtrante BRITA MAXTRA+ ! Elle contient

des informations importantes intéressant

Vous pouvez vous procurer des

cartouches filtrantes de rechange auprès

du service après-vente ou du commerce

Dans les localités où la qualité de l’eau

est douteuse ou insuffisamment connue,

n’utilisez pas l’appareil sans avoir

intercalé un moyen de désinfection

approprié en amont et en aval

du dispositif de filtrage.

Casier à beurre et à fromage

Pour ouvrir le casier à beurre, il suffit

d'appuyer légèrement au milieu de sa

Pour nettoyer le casier, soulevez-le par le

Support réglable « EasyLift »

La clayette se règle en hauteur sans qu’il

Appuyez simultanément sur les boutons

latéraux du support pour pouvoir

le déplacer vers le bas. Vous pouvez

le déplacer vers le haut sans devoir

appuyer sur les boutons.

empêche ces dernières de se renverser

lorsque vous ouvrez et refermez la porte.

Dans le volume intérieur, vous pouvez

faire varier la configuration des clayettes

suivant besoins : Pour ce faire, tirez

la clayette, soulevez-la à l’avant

Si nécessaire, il est possible de faire

basculer la clayette vers le bas : Tirez la

clayette en avant, abaissez-la et poussez-

Elle convient pour stocker des produits

alimentaires et des bouteilles.

Vous pouvez sortir le bac pour le

charger et le décharger. Pour ce faire,

soulevez le bac et extrayez-le. La fixation

du bac est variable.

Clayette à bouteilles

Cette clayette permet de ranger des

bouteilles de manière sûre. La fixation

Insert pour bac à légumes

Vous pouvez sortir l’insert.

Bac à produits congelés

Pour ranger des produits congelés

volumineux, par ex. dindes, canards et

Il n’est pas possible de retirer la cloison

séparatrice (si présente).

1. Remplissez le bac à glaçons aux ¾

d’eau potable puis rangez-le dans

le compartiment congélateur.

2. Si le bac est resté collé dans

le compartiment congélateur, n’utilisez

qu’un instrument émoussé pour

le décoller (un manche de cuiller par

3. Pour enlever les glaçons du bac,

passez-le brièvement sous l’eau

du robinet ou déformez légèrement

Accumulateurs de froid

Lors d'une coupure de courant

ou en cas de panne, les accumulateurs

de froid retardent le réchauffement

des produits surgelés stockés

dans l'appareil. Pour parvenir à la durée

maximale de stockage, placez

l’accumulateur de froid sur les produits

alimentaires situés dans le compartiment

Vous pouvez également vous servir

des accumulateurs de froid pour

emporter des aliments par ex.

dans un sac isotherme et les conserver

ainsi au frais pendant une durée limitée.

L'autocollant « OK » vous permet de

vérifier si les plages de températures

sûres de +4 °C ou moins

recommandées pour les aliments sont

atteintes dans le compartiment

réfrigérateur. Si l'autocollant n'indique

pas « OK », abaissez progressivement la

Après la mise en service de l'appareil, ce

dernier peut nécessiter jusqu'à

12 heures pour atteindre la température

Mettre l'appareil hors tension

Appuyez sur la touche Marche / Arrêt 1.

L’affichage de température 2 s’éteint. Le

groupe frigorifique s’éteint.fr

Remisage de l'appareil

Si l'appareil doit rester longtemps sans

1. Éteignez l'appareil.

2. Débranchez la fiche mâle du secteur

ou ramenez le disjoncteur en position

3. Nettoyez l'appareil.

4. Laissez la porte de l'appareil ouverte.

Compartiment réfrigérateur

La décongélation a lieu

L’eau de dégivrage s’écoule par les

rigoles à cet effet et le trou d’écoulement

pour gagner la zone d’évaporation

Compartiment congélateur

Le compartiment congélateur ne

décongèle pas automatiquement vu que

les produits surgelés doivent le rester.

Une couche de givre dans le

compartiment congélateur réduit

la transmission de froid aux produits

surgelés et accroît la consommation

de courant. Enlevez régulièrement cette

Ne raclez jamais la couche de givre avec

un couteau ou un objet pointu. Vous

risqueriez d’endommager les tubulures

dans lesquelles circule le produit

réfrigérant. Le fluide réfrigérant en train

de jaillir risque de s’enflammer ou

de provoquer des lésions oculaires.

Enclenchez la supercongélation env. 4

heures avant de procéder au dégivrage

pour que les aliments atteignent une

température très basse et puissent rester

ainsi un certain temps à la température

ambiante sans décongeler.

1. Pour dégivrer l’appareil, éteignez-le.

2. Débranchez la fiche mâle du secteur

ou ramenez le disjoncteur en position

3. Rangez les tiroirs remplis de produits

surgelés dans un endroit frais. Posez

les accumulateurs de froid (si fournis

avec l’appareil) sur ces produits.

4. Ouvrez l’orifice d’écoulement de l’eau

de dégivrage. Fig. 1

5. Pour récupérer l’eau de dégivrage,

vous pouvez utiliser le support pour

grandes bouteilles. Pour ce faire,

retirez le support pour grandes

bouteilles (voir le chapitre Nettoyer

l’appareil) et placez-le sous l’orifice

ouvert d’écoulement de l’eau

6. Pour accélérer le dégivrage, posez

dans l’appareil, sur deux dessous

de plat, deux casseroles remplies

7. Après le dégivrage, videz l’eau

de dégivrage récupérée. A l’aide

d’une éponge, essuyez l’eau

de dégivrage restée au bas du

compartiment de congélateur.

8. Refermez l’orifice d’écoulement

de l’eau de dégivrage.

9. Remettez le support pour grandes

bouteilles en place dans la porte.

10.Après le dégivrage, rebranchez

l’appareil et allumez-le.fr

Nettoyage de l’appareil

m Attention ■ N’utilisez aucun produit de nettoyage ni aucun solvant contenant du sable,

du chlorure ou de l’acide. ■ N’utilisez jamais d’éponges abrasives ou susceptibles de rayer.

Des zones corrodées pourraient

apparaître sur les surfaces

métalliques. ■ Ne nettoyez jamais les clayettes et les bacs au lave-vaisselle.

Ces pièces pourraient se déformer !

Procédez comme suit :

1. Éteignez l’appareil avant de le

2. Débranchez la fiche mâle du secteur

ou ramenez le disjoncteur en position

3. Retirez les produits surgelés et

stockez-les dans un endroit frais.

Posez l’accumulateur de froid (si

présent) sur les produits alimentaires.

4. Attendez que la couche de givre ait

5. Ne nettoyez l’appareil qu’avec un

chiffon doux, de l’eau tiède et du

produit à vaisselle présentant un pH

neutre. L’eau de nettoyage ne doit pas

pénétrer dans l’éclairage.

6. N’essuyez le joint de porte qu’avec

un chiffon et de l’eau propre ; ensuite,

7. Après le nettoyage : rebranchez la

fiche mâle de l’appareil puis

8. Rangez à nouveau les produits

Pour nettoyer, il est possible de retirer

toutes les pièces variables de l’appareil.

Sortir les supports en contre-porte

Soulevez les supports et retirez-les.

Retirer le réservoir d’eau

1. Retirez le réservoir d’eau.

2. Enlevez le couvercle du réservoir

d’eau et videz ce réservoir.

3. Nettoyez les pièces détachées du

réservoir à l’eau claire puis séchez-les

Pour empêcher l’eau de fuir, il faut, lors

de la mise en place du réservoir d’eau,

que l’orifice de sortie d’eau soit

positionné exactement par rapport au

dispositif d’arrivée d’eau équipant la

Retirer les clayettes en verre

Pour ce faire, tirez la clayette, soulevez-la

à l’avant et retirez-la.

Extraire le bac tiroir

Soulevez le bac tiroir et extrayez-le.

Bandeau d’écoulement de l’eau de

Pour nettoyer la rigole d’écoulement

de l’eau de dégivrage, il faut détacher

la clayette en verre, située au dessus

du bac à légumes, Fig. !/7,

du bandeau situé sur l’orifice

d’écoulement de l’eau de dégivrage :

1. Retirer la clayette en verre.

2. Soulevez le bandeau d’écoulement de

l’eau de dégivrage et retirez-le. Fig. .

Avec un bâtonnet ouaté ou un objet

similaire, nettoyez régulièrement la rigole

et le trou d’écoulement afin que l’eau de

dégivrage puisse s’écouler.

Pour le nettoyage, il est possible

de détacher le bandeau du tiroir

Poussez les boutons latéraux l'un après

l'autre et soulevez ce faisant le bandeau

du tiroir à légumes. Fig. -

Tirez le bac à vous jusqu’à la butée,

soulevez-le à l’avant puis extrayez-le.

Si des odeurs désagréables se

1. Éteignez l’appareil par la touche

Marche / Arrêt. Fig. "/1

2. Sortez tous les produits alimentaires

3. Nettoyez l'intérieur de l'appareil (voir le

chapitre « Nettoyage de l’appareil »).

4. Nettoyez tous les emballages.

5. Pour empêcher l’apparition d’odeurs,

mettez sous emballage hermétique

les produits alimentaires qui dégagent

6. Remettez l’appareil en marche.

7. Rangez les produits alimentaires.

8. Au bout de 24 heures, vérifiez si

de nouveau des odeurs sont

Votre appareil est équipé d’un

ne demandant pas d’entretien.

Les réparations de cet éclairage sont

exclusivement réservées au service

après-vente ou à des spécialistes

■ Placez l’appareil dans un local sec

et aérable. Veillez à ce que l’appareil

ne soit pas directement exposé aux

rayons solaires et qu’il ne se trouve

pas à proximité d’une source

de chaleur (par ex. radiateur,

Utilisez le cas échéant une plaque

■ Attendez que les plats chauds aient

refroidi avant de les ranger dans

le compartiment congélateur.

■ Déposez le produit congelé dans le

compartiment réfrigérateur et profitez

de son froid pour refroidir les produits

■ Faites dégeler régulièrement

la couche de givre présente dans

la compartiment congélateur.

Une couche de givre gêne

la communication du froid aux

produits et accroît la consommation

■ N’ouvrez la porte de l’appareil que

le plus brièvement possible.

■ Pour éviter une consommation accrue

de courant, nettoyez

occasionnellement le dos de

Montez les écarteurs muraux pour

parvenir à la quantité mentionnée

d’énergie absorbée par l’appareil (voir

la notice de montage). Un écart moins

élevé par rapport au mur ne restreint

pas le fonctionnement de l’appareil.

Dans ce cas, l’énergie absorbée peut

augmenter légèrement. Il ne faut pas

dépasser un écart de 75 mm.

■ L'agencement des pièces

d'équipement n'influe pas sur l'énergie

absorbée par l'appareil.

Bruits parfaitement normaux

Les moteurs tournent (par ex. groupes

frigorifiques, ventilateur).

Clapotis, sifflement léger ou gargouillis

Le fluide frigorigène circule dans

Le moteur, les interrupteurs ou les

électrovannes s’allument / s’éteignent.

Éviter la génération de bruits

L'appareil ne repose pas d'aplomb

Veuillez mettre l’appareil

d’aplomb à l’aide d’un niveau à bulle.

Ajustez ensuite l'horizontalité par les

pieds à vis ou placez un objet dessous.

L'appareil touche quelque chose

Eloignez l'appareil de meubles

ou d'appareils voisins.

Les bacs ou surfaces de rangement

vacillent ou se coincent

Vérifiez les pièces amovibles puis

remettez-les en place correctement.

ou récipients se touchent

Eloignez légèrement les bouteilles

ou récipients les uns des autres.fr

Remédier soi même aux petites pannes

Avant d'appeler le service après-vente (SAV) :

Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l'aide

des instructions qui suivent.

Vous éviterez des dépenses inutiles car le déplacement du technicien du SAV vous

sera facturé même pendant la période de garantie.

Dérangement Cause possible Remède

La température dévie

fortement par rapport

Dans certains cas, il suffira d'éteindre

l'appareil pendant 5 minutes.

Si la température est trop élevée,

vérifiez au bout de seulement quelques heures

si un rapprochement de la température a eu

Si la température est trop basse,

vérifiez à nouveau la température

Aucun voyant ne s'allume. Coupure de courant ;

disjoncteur disjoncté ; fiche

mâle pas complètement

branchée dans la prise.

Branchez la fiche mâle dans la prise

de courant. Vérifiez s'il y a du courant, vérifiez

les fusibles / disjoncteurs.

réfrigérateur est trop basse.

la température trop basse.

Haussez la température (voir la section

« Réglage de la température »)

Le fond du compartiment

de réfrigération est mouillé.

de dégivrage ou le trou

d'écoulement sont bouchés.

Nettoyez les rigoles d’écoulement de l’eau

de condensation et le tuyau d’écoulement voir

« Nettoyage de l’appareil ». Fig. .

La température régnant dans

le compartiment congélateur

fréquemment l’appareil.

N’ouvrez pas l’appareil inutilement.

Les orifices d’apport

et d’évacuation d’air sont

recouverts par des objets

Enlevez ces obstacles.

Vous avez mis une assez

grande quantité d’aliments

Ne dépassez pas la capacité de congélation

Dérangement Cause possible Remède

L’appareil ne réfrigère pas,

l’affichage de température

et l’éclairage intérieur sont

L’appareil se trouve sur

Lancez l’autodiagnostic de l’appareil (voir

le chapitre « Autodiagnostic de l’appareil »).

Une fois le programme exécuté, l’appareil

revient sur le service normal.

De la condensation se forme

à la surface de l'appareil et

sur les clayettes à l'intérieur

Les températures ambiantes

renforcent cet effet.

Essuyez l'eau avec un chiffon sec et doux.

■ Ouvrez l’appareil le plus brièvement

■ Veillez à ce que l'appareil soit toujours

correctement fermé.fr

Votre appareil est équipé d’un

programme automatique

d’autodiagnostic qui vous affiche les

sources de défauts ; seul le service

après-vente est en mesure de les

1. Éteignez l’appareil par la touche

Marche / Arrêt 1 et attendez

2. Allumez l’appareil par la touche

Marche / Arrêt 1 et au cours des dix

premières secondes, appuyez

pendant 3-5 secondes sur la touche

de réglage de la température 4

jusqu’à ce que la mention 2°C

s’affiche à l’affichage de température

Le programme d’autodiagnostic

démarre lorsque les mentions de

température s’allument les unes après

Si au bout d’un temps bref l’appareil

affiche la température réglée avant

l’autodiagnostic, ceci signifie qu’il

fonctionne correctement.

Si la mention « super » 3 clignote

pendant 10 secondes, cela signifie qu’il

y a présence d’un défaut.

Veuillez prévenir le service après-vente.

Terminer l’autodiagnostic

Une fois le programme exécuté,

l’appareil revient sur le service normal.

Pour connaître le service après-vente

situé le plus près de chez vous,

consultez l'annuaire téléphonique ou le

répertoire des services après-vente

(SAV). Veuillez indiquer au SAV

le numéro de série (E-Nr.) de l'appareil

et son numéro de fabrication (FD-Nr.).

Vous trouverez ces indications sur la

plaque signalétique. Figure 4

Aidez-nous à éviter des déplacements

inutiles : merci d'indiquer les numéros de

série et de fabrication. Vous

économiserez ainsi des suppléments de

Commande de réparation

Vous trouverez les données de contact

pour tous les pays dans l’annuaire ci-

joint du service après-vente.

crème fraîche en mayonaise.
