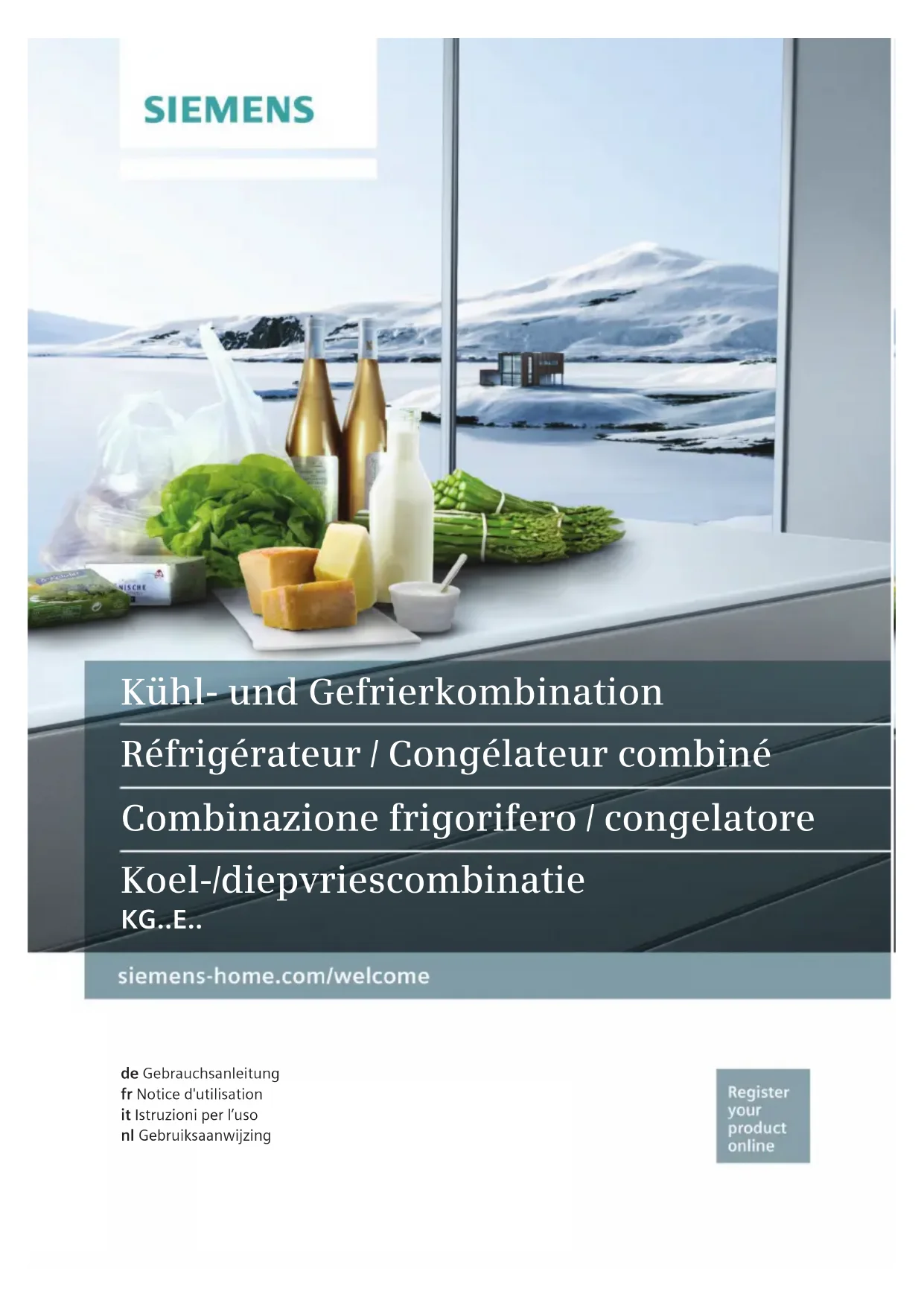

MODE D'EMPLOI KG39EDW40 SIEMENS
de Gebrauchsanleitung
fr Notice d'utilisation
it Istruzioni per l’uso
Conseil pour la mise au rebut 30
Étendue des fournitures 30
Lieu d’installation 31
Avant de mettre l'appareil en
d'utilisation et de montage. Elle
contiennent des remarques
importantes concernant
responsabilité si les consignes
et mises en garde contenues
dans la notice d'utilisation ne
sont pas respectées. Veuillez
conserver ces documents en
vue d’une réutilisation ultérieure
ou pour le cas où l’appareil
changerait de propriétaire.
la mise en place de l’appareil,
veillez à ne pas endommager
les tuyauteries du circuit
frigorifique. Si le fluide
réfrigérant jaillit, il peut
provoquer des lésions oculaires
■ prévenez le service après-
être la pièce dans laquelle il se
trouve. Dans les pièces trop
petites, un mélange gaz-air
inflammable peut se former en
Comptez 1 m³ de volume
minimum de la pièce pour 8 g
de fluide réfrigérant. La quantité
de fluide présente dans
l'appareil est indiquée sur la
plaque signalétique située
à l'intérieur de ce dernier.fr
Si le cordon d’alimentation
électrique de cet appareil a été
endommagé, il faut confier son
remplacement au fabricant, au
service après-vente ou à une
personne détenant des
qualifications similaires. Les
installations et réparations
inexpertes peuvent engendrer
le service après-vente ou une
personne détenant des
qualifications similaires.
d'origine du fabricant. Le
fabricant ne garantit que les
pièces d'origine car elles seules
remplissent les exigences de
S’il faut allonger le cordon
avec un prolongateur, procurez-
vous-le exclusivement auprès
du service après-vente.
chauffage, machine à
glaçons, etc.). Risque
nettoyeur à vapeur ! La vapeur
risque d’atteindre des pièces
électriques et de provoquer
un court-circuit. Risque
d’endommager les tubulures
dans lesquelles circule le
produit réfrigérant. Si le fluide
réfrigérant jaillit, il peut
provoquer des lésions
oculaires ou s’enflammer.
comme marchepieds ou pour
■ Pour dégivrer et nettoyer
l’appareil, débranchez la fiche
mâle de la prise de courant
ou retirez le fusible /
désarmez le disjoncteur. Pour
débrancher l’appareil, tirez sur
la fiche mâle et non pas sur
■ Stockez les boissons
fortement alcoolisées en
position verticale dans des
récipients bien fermés.
■ L’huile et la graisse ne doivent
pas entrer en contact avec les
parties en matières plastiques
et le joint de porte. Ces
derniers pourraient sinon
de ventilation de l’appareil.
■ Évitez des risques pour les
enfants et les personnes en
Sont en danger les enfants et
les personnes dont les
capacités physiques,
psychiques ou de perception
personnes ne détenant pas
connaissances sur l’utilisation
Assurez-vous que les enfants
et les personnes en danger
ont bien compris la nature des
guider les enfants et les
lorsqu’elles se trouvent près
Ne permettez l’utilisation de
l’appareil qu’aux enfants à
Surveillez les enfants pendant
Ne jamais laisser des enfants
congélateur, ne stockez pas
de liquides en bouteilles ou en
boîtes (en particulier les
boissons gazeuses). Les
bouteilles et les boîtes
pourraient éclater !fr
immédiatement après les
avoir sortis du compartiment
congelés, la glace ou les
tubes de l’évaporateur, etc.
Risque d’engelures !
et ses pièces constitutives aux
Ils risquent de s'étouffer avec
les cartons pliants et les
feuilles de plastique !
■ L’appareil n’est pas un jouet
■ Appareils équipés d’une
et à l’environnement
L’appareil a été antiparasité
Ce produit est conforme
aux dispositions de sécurité
applicables visant les appareils
électriques (EN 60335-2-24).fr
matériaux qui le composent sont
compatibles avec l’environnement et
recyclables. Aidez-nous : à éliminer
l’emballage dans le respect
Pour connaître les circuits actuels de
mise au rebut, adressez-vous s.v.p.
à votre revendeur ou à l’administration
* Mise au rebut de l'ancien
élimination dans le respect de
l'environnement permet d'en récupérer
de précieuses matières premières.
1. Débranchez sa fiche mâle.
2. Sectionnez son câble d’alimentation et
retirez-le avec la fiche mâle.
3. Pour dissuader les enfants de grimper
dans l’appareil, ne retirez pas les
clayettes et les bacs !
4. Ne permettez pas aux enfants de
jouer avec l’appareil lorsqu’il ne sert
plus. Risque d’étouffement !
gaz. Il faut que le fluide réfrigérant et les
gaz soient éliminés dans les règles de
l’art. Jusqu'à l'enlèvement de l'appareil,
veillez bien à ce que son circuit
frigorifique ne soit pas endommagé.
En cas de réclamation, veuillez vous
adresser au revendeur auprès duquel
vous avez acquis l’appareil ou auprès de
une reprise et une récupération
des appareils usagés applicables
dans les pays de la CE.
d’installation ne soit pas directement
exposé aux rayons solaires et pas
à proximité d’une source de chaleur
(cuisinière, radiateur, etc.).
électriques ou à gaz.
■ 30 cm par rapport à un appareil
de chauffage au fuel ou au charbon.
Sur l’emplacement, le sol ne doit pas
s’affaisser. Renforcez-le le cas échéant.
Placez des garnitures sous l’appareil
demeure néanmoins possible de faire
coulisser entièrement les bacs et les
Changer le sens d’ouverture de
d’ouverture de porte à notre service
après-vente. Pour connaître le prix d’une
inversion du sens d’ouverture de porte,
consultez votre service après-vente
pas être relié au secteur. Avant
le changement, débranchez la fiche
mâle de la prise de courant. Pour ne pas
endommager le dos de l’appareil, placez
en dessous suffisamment de matériau
amortisseur. Couchez prudemment
l’appareil est utilisable dans les
températures ambiantes suivantes.
La catégorie climatique de l’appareil
ambiante prévues dans la catégorie
climatique indiquée. Si un appareil de la
catégorie climatique SN est utilisé
à des températures ambiantes plus
basses, il est possible d’exclure que
l’appareil s’endommage jusqu'à
une température de +5 °C.
longtemps, ce qui augmente
la consommation de courant. Pour cette
raison, ne recouvrez ni et n’obstruez
jamais les orifices d’aération
Après l’installation de l’appareil
en position verticale, attendez
au moins une heure avant de le mettre
en service. Il peut en effet arriver,
pendant le transport, que l’huile présente
dans le compresseur se déplace vers
le circuit frigorifique.
Avant la première mise en service,
nettoyez le compartiment intérieur
de l’appareil. (Voir le chapitre
« Nettoyage de l’appareil ».)
de protection I. Raccordez l’appareil au
courant alternatif 220–240 V / 50 Hz,
par un fusible supportant un ampérage
Sur les appareils qui fonctionneront dans
des pays non européens, il faut vérifier
que la tension et le type de courant
mentionnés sur la plaque signalétique
correspondent bien avec celle et celui
offert par votre secteur. Vous trouverez
ces indications sur la plaque
signalétique. Fig. 4
l’appareil à des fiches électroniques
d’économie d’énergie.
appel à des onduleurs pilotés par le
secteur. Dans les solutions en îlots
(p. ex. sur les bateaux ou les refuges
de montagne), ne disposant pas d’un
raccordement direct au réseau
électrique public, il faut utiliser
illustrée, de la notice. La présente notice
d’utilisation vaut pour plusieurs modèles.
L’équipement des modèles peut varier.
Le fabricant recommande
les températures suivantes :
■ Compartiment réfrigérateur : +4 °C
3 Touches de réglage de la
le compartiment congélateur
Ces touches servent à régler
la température du compartiment
4 Affichage de la température
dans le compartiment
le compartiment réfrigérateur
Ces touches servent à régler
la température du compartiment
8 Affichage de la température
dans le compartiment
9 Touche « super » compartiment
Pendant cette période, ne rangez pas
de produits alimentaires dans
■ L’appareil chauffe légèrement une
dans la zone du joint de porte.
■ Si la porte du compartiment
congélateur ne se laisse pas
immédiatement rouvrir après l’avoir
fermée, attendez un moment pour
le compartiment le temps de se
Appuyez sur la touche de réglage de la
température dans le compartiment
réfrigérateur 7, jusqu’à ce que la
température souhaitée soit réglée dans
le compartiment réfrigérateur.
L’appareil mémorise la valeur réglée en
dernier. La température réglée s’affiche
à l’affichage de température du
compartiment réfrigérateur 8.
Compartiment congélateur
Appuyez sur la touche de réglage de la
température dans le compartiment
congélateur 3 jusqu'à ce que soit réglée
la température voulue dans ce
L’appareil mémorise la valeur réglée en
à l’affichage de température du
compartiment congélateur 4.
Pendant cette période, ne rangez pas
de produits alimentaires dans
le compartiment réfrigérateur.
Allumage et extinction
la touche est allumée et l’indicateur
de température du compartiment
réfrigérateur 8 n’indique plus
la porte du compartiment réfrigérateur
reste ouverte plus d’une minute.
Refermer la porte suffit pour que l’alarme
dans le compartiment congélateur et que
les produits surgelés risquent
Après avoir appuyé sur la touche
d’alarme 5, la température la plus élevée
qui a régné dans le compartiment
congélateur apparaît pendant cinq
secondes à l’affichage de température
la température réglée.
A partir de ce moment-là, l’appareil
recommence à déterminer et enregistrer
la température la plus élevée.
L’alarme peut s’activer dans les cas
suivants, sans que cela signifie que
les produits congelés risquent
■ lors de la mise en service
■ lors du rangement de grandes
quantités de produits frais,
■ lorsque la porte du compartiment
congélateur est restée trop longtemps
dans son intégralité.
signalétique de votre appareil. Fig. 4
Utiliser l’intégralité du volume
Pour pouvoir ranger la quantité maximale
de produits congelés, vous pouvez
retirez toutes les pièces composant
l’équipement. Il devient alors possible
Pour retirer les pièces d’équipement
Tirez le bac à produit congelés à vous
jusqu’à la butée, soulevez-le à l’avant
puis extrayez-le. Fig. 0fr
de préparer, les pâtisseries, conserves,
le lait condensé, le fromage dur ainsi
que les fruits et légumes craignant
Consignes de rangement
Rangez les aliments si possible bien
emballés ou bien couverts. Ils garderont
ainsi arôme, couleur et fraîcheur. Ceci
et que les pièces en plastique changent
anormalement de couleur.
Cela gênerait sinon la circulation de l’air.
Les produits alimentaires
ou les emballages pourraient rester
collés, par congélation, contre la paroi
L’air circulant dans le compartiment
réfrigérateur fait que des zones
différemment froides apparaissent :
se trouve dans le compartiment
intérieur, contre la paroi arrière
et dans le bac fraîcheur. Fig. !/12
le poisson, la charcuterie, la viande).
■ Zone la moins froide
elle se trouve complètement en haut,
la sorte, le fromage peut continuer
de développer son arôme et le beurre
demeure tartinable.fr
réfrigérateur descend le plus bas
possible pendant env. 15 heures.
n’activiez la super-réfrigération.
Activez la super-réfrigération
■ avant de ranger de grandes quantités
Le voyant de la touche est allumé
si vous avez activé la super-réfrigération.
correctement fermée ! Si cette porte
reste ouverte, les produits surgelés
dégèleront. Le compartiment
congélateur se givre fortement.
En outre : gaspillage d’énergie dû
Sur la plaquette signalétique, vous
trouverez des indications concernant
la capacité de congélation maximale
en 24 heures. Fig. 4
Conditions préalables à la
capacité de congélation
directement sur les clayettes et au bas
du compartiment congélateur.
■ Rangez les quantités assez
importantes de produits alimentaires
dans le compartiment le plus haut.
Ils y seront congelés à la fois très vite
■ Faites congelez les produits
alimentaires frais le plus près possible
des parois latérales.
■ Il faut que la température dans
le congélateur bahut du supermarché
soit de -18 °C ou encore plus basse.
■ Utilisez de préférence un sac
isotherme pour le transport puis
rangez les produits le plus rapidement
possible dans le compartiment
Congélation des aliments
que des aliments frais et d’un aspect
en contact avec des produits déjà
■ L’air ne doit pas pénétrer dans
l’emballage pour que les aliments ne
perdent pas leur goût ni ne sèchent
directement sur les clayettes en verre
et sur le fond du compartiment
1. A cette fin, extrayez tous les bacs
2. Tirez le bac à produit congelés à vous
jusqu’à la butée, soulevez-le à l’avant
puis extrayez-le. Fig. 0
des aliments frais et d’un aspect
possible leur valeur nutritive, leur arôme
et leur teinte. Il n’est pas nécessaire de
blanchir les aubergines, poivrons,
courgettes et asperges.
Vous trouverez en librairie toute une
bibliographie sur la congélation et
Veillez à ce que les produits alimentaires
à congeler n’entrent pas en contact avec
des produits déjà congelés.
■ Se prêtent à la congélation :
Pâtisseries, poissons et fruits de mer,
viande de boucherie et gibier, volaille,
fruits, légumes, herbes culinaires,
fromage blanc, plats précuisinés et
restes de plats tels que les soupes,
ragouts, la viande et le poisson cuits,
les plats aux pommes de terre, les
soufflés et mets sucrés.
■ Ne se prêtent pas à la congélation :
Variétés de légumes habituellement
dégustées crues telles que la salade
ou les radis, œufs dans leur coque,
raisins, pommes, poires et pêches
entières, œufs cuits durs, yaourt, lait
L’air ne doit pas pénétrer
dans l’emballage pour que les aliments
ne perdent pas leur goût ni ne sèchent
1. Placez les aliments dans l’emballage.
Vous trouverez ces produits dans le
commerce spécialisé.
Emballages inadaptés :
les sacs poubelles et les sacs
en plastique ayant déjà servi.
Moyens d’obturation adaptés :
Si la température a été réglée sur
possible afin de préserver leurs
vitamines, leur valeur nutritive, leur
aspect et leur goût.
Pour empêcher une hausse indésirable
de la température, allumez la
supercongélation quelques heures avant
de ranger des produits alimentaires frais.
Si vous ne voulez congeler que
de petites quantités d’aliments (jusqu’à
2 kg), vous n’avez pas besoin
d’enclencher la supercongélation.
de la touche s’allume.
La supercongélation se désactive
automatiquement au bout de 2½ jours.fr
■ dans le four électrique, avec / sans
ventilateur à air chaud,
■ dans le micro-ondes.
Ne remettez pas à congeler des produits
alimentaires partiellement ou entièrement
décongelés. Vous pourrez les recongeler
Pour ouvrir le casier à beurre, il suffit
d'appuyer légèrement au milieu de sa
Pour nettoyer le casier, soulevez-le par le
Support réglable « EasyLift »
le déplacer vers le bas. Vous pouvez
le déplacer vers le haut sans devoir
appuyer sur les boutons.
lorsque vous ouvrez et refermez la porte.
suivant besoins : Pour ce faire, tirez
la clayette, soulevez-la à l’avant
Rangement variable de la
clayette en avant, abaissez-la et poussez-
Elle convient pour stocker des produits
alimentaires et des bouteilles.
charger et le décharger. Pour ce faire,
soulevez le bac et extrayez-le. La fixation
du bac est variable.
Clayette à bouteilles
le compartiment réfrigérateur. Des
températures inférieures à 0 °C peuvent
également se manifester.
Idéal pour ranger le poisson, la viande
et la charcuterie. Ne convient pas pour
les salades, les légumes et les produits
alimentaires qui craignent le froid.
Bac à légumes avec régulateur
optimal pour les légumes et les fruits,
vous pouvez, en fonction de la quantité
rangée, régler l’humidité de l’air qui
règnera dans le bac à légumes:
■ petites quantités des fruits et légumes
– humidité de l’air élevée
le froid hors du réfrigérateur à des
températures entre +8 °C à +12 °C
pour en préserver la qualité
■ Suivant la quantité et la nature des
produits stockés, de l’eau peu se
condenser dans le bac à légumes.
Retirez l’eau condensée avec un
essuie-tout sec et ajustez l'humidité de
l’air dans le bac à légumes via
le régulateur d’humidité.
Insert pour bac à légumes
2. Si le bac est resté collé dans
le compartiment congélateur, n’utilisez
qu’un instrument émoussé pour
le décoller (un manche de cuiller par
Accumulateurs de froid
de froid retardent le réchauffement des
produits surgelés stockés dans
l’appareil. Pour parvenir à la durée
maximale de stockage, placez
l’accumulateur de froid sur les produits
alimentaires situés dans le compartiment
permet de signaler les températures
inférieures à +4 °C. Si l’autocollant
n’affiche pas « OK », abaissez
la température par palier.
A la mise en service de l’appareil, ce
dernier peut mettre jusqu’à 12 heures
avant d’atteindre la température correcte.
Coupure de l'appareil
pour gagner la zone d’évaporation
Compartiment congélateur
Le compartiment congélateur ne
décongèle pas automatiquement vu que
les produits surgelés doivent le rester.
Une couche de givre dans le
compartiment congélateur réduit
la transmission de froid aux produits
surgelés et accroît la consommation
de courant. Enlevez régulièrement cette
risqueriez d’endommager les tubulures
dans lesquelles circule le produit
réfrigérant. Le fluide réfrigérant en train
de jaillir risque de s’enflammer ou
de provoquer des lésions oculaires.
pour que les aliments atteignent une
température très basse et puissent rester
ainsi un certain temps à la température
ambiante sans décongeler.
1. Pour dégivrer l’appareil, éteignez-le.fr
avec l’appareil) sur ces produits.
4. Ouvrez l’orifice d’écoulement de l’eau
de dégivrage. Fig. /
vous pouvez utiliser le support pour
grandes bouteilles. Pour ce faire,
retirez le support pour grandes
bouteilles (voir le chapitre Nettoyer
l’appareil) et placez-le sous l’orifice
6. Pour accélérer le dégivrage, posez
dans l’appareil, sur deux dessous
de plat, deux casseroles remplies
bouteilles en place dans la porte.
10.Après le dégivrage, rebranchez
l’appareil et allumez-le.
Nettoyage de l’appareil
du chlorure ou de l’acide.
■ N’utilisez jamais d’éponges abrasives
Ces pièces pourraient se déformer !
Procédez comme suit :
produit à vaisselle présentant un pH
neutre. L’eau de nettoyage ne doit pas
pénétrer dans l’éclairage.
6. N’essuyez le joint de porte qu’avec
un chiffon et de l’eau propre ; ensuite,
7. Après le nettoyage : rebranchez la
fiche mâle de l’appareil puis
Sortir les supports en contre-porte
les faisant pivoter sur le côté.
Extraire le bac tiroir
Soulevez le bac tiroir et extrayez-le.
Bandeau d’écoulement de l’eau de
la clayette en verre, située au dessus
du bac à légumes, Fig. !/13,
du bandeau situé sur l’orifice
d’écoulement de l’eau de dégivrage :
1. Retirer la clayette en verre.
2. Soulevez le bandeau d’écoulement de
l’eau de dégivrage et retirez-le. Fig. ,
et le trou d’écoulement afin que l’eau de
dégivrage puisse s’écouler.
de détacher le bandeau du bac
Poussez les boutons latéraux l’un après
l’autre et soulevez ce faisant le bandeau
ne demandant pas d’entretien.
Les réparations de cet éclairage sont
exclusivement réservées au service
après-vente ou à des spécialistes
ne soit pas directement exposé aux
rayons solaires et qu’il ne se trouve
pas à proximité d’une source
de chaleur (par ex. radiateur,
le compartiment congélateur.
■ Déposez le produit congelé dans le
compartiment réfrigérateur et profitez
de son froid pour refroidir les produits
■ Faites dégeler régulièrement
Une couche de givre gêne
la communication du froid aux
produits et accroît la consommation
■ N’ouvrez la porte de l’appareil que
le plus brièvement possible.
■ Pour éviter une consommation accrue
de courant, nettoyez
occasionnellement le dos de
parvenir à la quantité mentionnée
d’énergie absorbée par l’appareil (voir
la notice de montage). Un écart moins
élevé par rapport au mur ne restreint
pas le fonctionnement de l’appareil.
Dans ce cas, l’énergie absorbée peut
augmenter légèrement. Il ne faut pas
dépasser un écart de 75 mm.
■ L'agencement des pièces
d'équipement n'influe pas sur l'énergie
absorbée par l'appareil.
des instructions qui suivent.
Vous éviterez des dépenses inutiles car le déplacement du technicien du SAV vous
sera facturé même pendant la période de garantie.
Dérangement Cause possible Remède
Dans certains cas, il suffira d'éteindre
l'appareil pendant 5 minutes.
si un rapprochement de la température a eu
Si la température est trop basse,
vérifiez à nouveau la température
Aucun voyant ne s'allume. Coupure de courant ;
disjoncteur disjoncté ; fiche
Branchez la fiche mâle dans la prise
de courant. Vérifiez s'il y a du courant, vérifiez
les fusibles / disjoncteurs.
Ne dépassez pas la capacité de congélation
Après avoir supprimé ce dérangement,
Ne dépassez pas la capacité de congélation
Une fois le dérangement supprimé, le voyant
à un certain moment dans
Après avoir appuyé sur la touche d’alarme 5,
La température la plus élevée qui a régné dans
le compartiment congélateur s’affiche pendant
Appuyez sur la touche d’alarme, Fig. "/5,
pendant 10 secondes, jusqu’à ce qu’une
après-vente est en mesure de les
Lancer l’autodiagnostic
l'appareil, appuyez sur la touche
« super » (Fig. "/2) pendant 3 à 5
secondes jusqu'à ce qu'un signal
l’appareil revient sur le service normal.
et son numéro de fabrication (FD).
Vous trouverez ces indications
sur la plaque signalétique Fig. 4
Aidez-nous à éviter des déplacements
inutiles : indiquez les numéros de série
et de fabrication. Vous économiserez
ainsi des suppléments de frais inutiles.
Commande de réparation
Vous trouverez les données de contact
pour tous les pays dans l’annuaire ci-
joint du service après-vente.
in de gebruiksaanwijzing niet
in acht worden genomen.
de diepvriesruimte opstapelen.
1. Daartoe dient u alle diepvriesladen te
en ontluchtingsopeningen
Afdekking verwijderen.
de verlichting branden.
