MODE D'EMPLOI UE46H7000SL SAMSUNG

FRANCE 01 48 63 00 00 www.samsung.com/fr/support

[UH7000-XN-ZF]BN68-05978B-03L04.indb 23 2014-05-20  11:45:26Français - 2

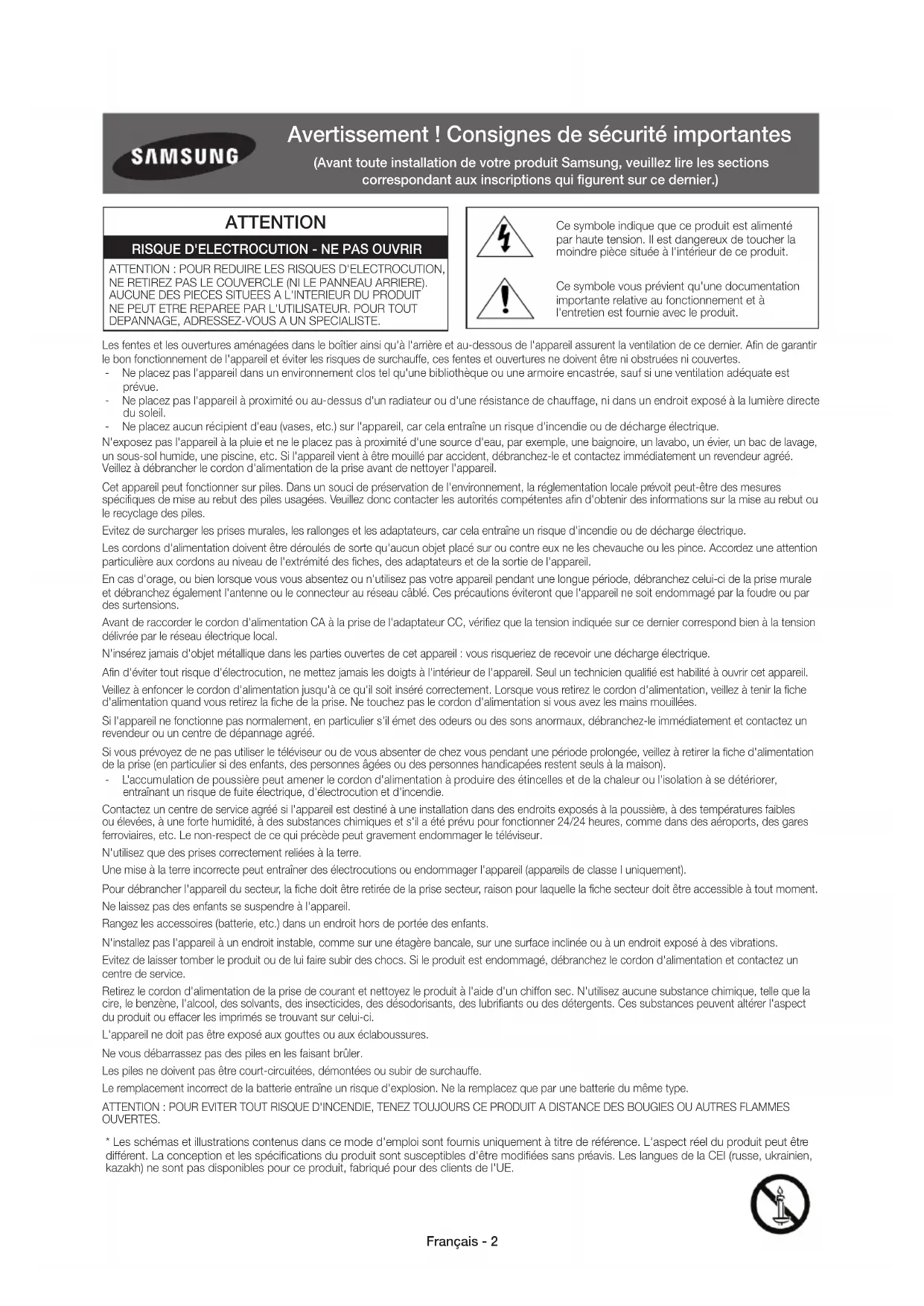

Avertissement! Consignes de sécurité importantes

(Avant toute installation de votre produit Samsung, veuillez lire les sections

correspondant aux inscriptions qui figurent sur ce dernier.)

ATTENTION RISQUE D'ELECTROCUTION-NE PAS OUVRIR ATTENTION: POUR REDUIRE LES RISQUES D'ELECTROCUTION,

NE RETIREZ PAS LE COUVERCLE (NI LE PANNEAU ARRIERE).

AUCUNE DES PIECES SITUEES A L'INTERIEUR DU PRODUIT NE PEUT ETRE REPAREE PAR L'UTILISATEUR. POUR TOUT DEPANNAGE, ADRESSEZ-VOUS A UN SPECIALISTE.

Ce symbole indique que ce produit est alimenté

par haute tension. Il est dangereux de toucher la

moindre pièce située à l'intérieur de ce produit.

Ce symbole vous prévient qu'une documentation

importante relative au fonctionnement et à

l'entretien est fournie avec le produit.

Les fentes et les ouvertures aménagées dans le boîtier ainsi qu'à l'arrière et au-dessous de l'appareil assurent la ventilation de ce dernier. Afin de garantir

le bon fonctionnement de l'appareil et éviter les risques de surchauffe, ces fentes et ouvertures ne doivent être ni obstruées ni couvertes.

- Ne placez pas l'appareil dans un environnement clos tel qu'une bibliothèque ou une armoire encastrée, sauf si une ventilation adéquate est

- Ne placez pas l'appareil à proximité ou au-dessus d'un radiateur ou d'une résistance de chauffage, ni dans un endroit exposé à la lumière directe

- Ne placez aucun récipient d'eau (vases, etc.) sur l'appareil, car cela entraîne un risque d'incendie ou de décharge électrique.

N'exposez pas l'appareil à la pluie et ne le placez pas à proximité d'une source d'eau, par exemple, une baignoire, un lavabo, un évier, un bac de lavage,

un sous-sol humide, une piscine, etc. Si l'appareil vient à être mouillé par accident, débranchez-le et contactez immédiatement un revendeur agréé.

Veillez à débrancher le cordon d'alimentation de la prise avant de nettoyer l'appareil.

Cet appareil peut fonctionner sur piles. Dans un souci de préservation de l'environnement, la réglementation locale prévoit peut-être des mesures

spécifiques de mise au rebut des piles usagées. Veuillez donc contacter les autorités compétentes afin d'obtenir des informations sur la mise au rebut ou

le recyclage des piles.

Evitez de surcharger les prises murales, les rallonges et les adaptateurs, car cela entraîne un risque d'incendie ou de décharge électrique.

Les cordons d'alimentation doivent être déroulés de sorte qu'aucun objet placé sur ou contre eux ne les chevauche ou les pince. Accordez une attention

particulière aux cordons au niveau de l'extrémité des fiches, des adaptateurs et de la sortie de l'appareil.

En cas d'orage, ou bien lorsque vous vous absentez ou n'utilisez pas votre appareil pendant une longue période, débranchez celui-ci de la prise murale

et débranchez également l'antenne ou le connecteur au réseau câblé. Ces précautions éviteront que l'appareil ne soit endommagé par la foudre ou par

Avant de raccorder le cordon d'alimentation CA à la prise de l'adaptateur CC, vérifiez que la tension indiquée sur ce dernier correspond bien à la tension

délivrée par le réseau électrique local.

N'insérez jamais d'objet métallique dans les parties ouvertes de cet appareil: vous risqueriez de recevoir une décharge électrique.

Afin d'éviter tout risque d'électrocution, ne mettez jamais les doigts à l'intérieur de l'appareil. Seul un technicien qualifié est habilité à ouvrir cet appareil.

Veillez à enfoncer le cordon d'alimentation jusqu'à ce qu'il soit inséré correctement. Lorsque vous retirez le cordon d'alimentation, veillez à tenir la fiche

d'alimentation quand vous retirez la fiche de la prise. Ne touchez pas le cordon d'alimentation si vous avez les mains mouillées.

Si l'appareil ne fonctionne pas normalement, en particulier s'il émet des odeurs ou des sons anormaux, débranchez-le immédiatement et contactez un

revendeur ou un centre de dépannage agréé.

Si vous prévoyez de ne pas utiliser le téléviseur ou de vous absenter de chez vous pendant une période prolongée, veillez à retirer la fiche d'alimentation

de la prise (en particulier si des enfants, des personnes âgées ou des personnes handicapées restent seuls à la maison).

- L'accumulation de poussière peut amener le cordon d'alimentation à produire des étincelles et de la chaleur ou l'isolation à se détériorer,

entraînant un risque de fuite électrique, d'électrocution et d'incendie.

Contactez un centre de service agréé si l'appareil est destiné à une installation dans des endroits exposés à la poussière, à des températures faibles

ou élevées, à une forte humidité, à des substances chimiques et s'il a été prévu pour fonctionner 24/24heures, comme dans des aéroports, des gares

ferroviaires, etc. Le non-respect de ce qui précède peut gravement endommager le téléviseur.

N'utilisez que des prises correctement reliées à la terre.

Une mise à la terre incorrecte peut entraîner des électrocutions ou endommager l'appareil (appareils de classeI uniquement).

Pour débrancher l'appareil du secteur, la fiche doit être retirée de la prise secteur, raison pour laquelle la fiche secteur doit être accessible à tout moment.

Ne laissez pas des enfants se suspendre à l'appareil.

Rangez les accessoires (batterie, etc.) dans un endroit hors de portée des enfants.

N'installez pas l'appareil à un endroit instable, comme sur une étagère bancale, sur une surface inclinée ou à un endroit exposé à des vibrations.

Evitez de laisser tomber le produit ou de lui faire subir des chocs. Si le produit est endommagé, débranchez le cordon d'alimentation et contactez un

Retirez le cordon d'alimentation de la prise de courant et nettoyez le produit à l'aide d'un chiffon sec. N'utilisez aucune substance chimique, telle que la

cire, le benzène, l'alcool, des solvants, des insecticides, des désodorisants, des lubrifiants ou des détergents. Ces substances peuvent altérer l'aspect

du produit ou effacer les imprimés se trouvant sur celui-ci.

L'appareil ne doit pas être exposé aux gouttes ou aux éclaboussures.

Ne vous débarrassez pas des piles en les faisant brûler.

Les piles ne doivent pas être court-circuitées, démontées ou subir de surchauffe.

Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

ATTENTION: POUR EVITER TOUT RISQUE D'INCENDIE, TENEZ TOUJOURS CE PRODUIT A DISTANCE DES BOUGIES OU AUTRES FLAMMES OUVERTES.

* Les schémas et illustrations contenus dans ce mode d'emploi sont fournis uniquement à titre de référence. L'aspect réel du produit peut être

différent. La conception et les spécifications du produit sont susceptibles d'être modifiées sans préavis. Les langues de la CEI (russe, ukrainien,

kazakh) ne sont pas disponibles pour ce produit, fabriqué pour des clients de l'UE.

[UH7000-XN-ZF]BN68-05978B-03L04.indb 2 2014-05-20  11:45:26Français - 3

Samsung Smart Control & piles (AAx2) Guide réglementaire

Télécommande et piles (AAAx2) Cordon d'alimentation

Manuel de l'utilisateur Lunettes 3D actives Samsung

Carte de garantie (non disponible dans tous les pays)

Adaptateur de carte CI Câble d'extension IR Porte-câble

- Vérifiez que les éléments suivants sont inclus avec votre téléviseur. S'il manque des éléments, contactez votre revendeur.

- Les couleurs et les formes des éléments peuvent varier en fonction des modèles.

- Il est possible d'acheter séparément les câbles non fournis.

- Vérifiez qu'aucun accessoire n'est caché derrière ou dans l'emballage lorsque vous ouvrez la boîte.

Des frais d'administration peuvent vous être facturés si:

(a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut (c.-à-d. si vous n'avez pas lu le

présent manuel de l'utilisateur).

(b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut (c.-à-d. si vous n'avez pas lu

le présent manuel de l'utilisateur).

Le montant des frais d'administration vous sera communiqué avant la visite du technicien.

Avertissement: les écrans peuvent être endommagés par une

pression directe lorsqu'ils sont incorrectement manipulés. Il est

recommandé de soulever le téléviseur par les bords, comme

[UH7000-XN-ZF]BN68-05978B-03L04.indb 3 2014-05-20  11:45:27Français - 4

Fixation du téléviseur sur le socle

Vérifiez que vous disposez de tous les accessoires illustrés, et veillez à monter le socle en respectant les instructions de

Montage mural du téléviseur à l'aide du kit de

montage mural (facultatif)

Si vous fixez ce produit sur un mur, il doit être installé selon les recommandations du fabricant. S'il n'est

pas monté correctement, il peut glisser ou tomber, provoquant des blessures graves à des enfants ou des

adultes ainsi que des dommages au produit.

Installation du kit de montage mural

Le kit de montage mural (vendu séparément) permet de fixer le téléviseur au mur.

Pour plus d'informations sur l'installation du support mural, reportez-vous aux instructions fournies avec le support mural.

Nous vous recommandons de faire appel à un technicien pour installer la fixation murale. Il n'est pas conseillé de le faire par

vous-même. Samsung Electronics ne saurait être tenue responsable d'un endommagement du produit ou d'une blessure si

vous choisissez d'effectuer vous-même l'installation murale.

C Caractéristiques du kit de montage mural (VESA)

Le kit de montage mural n'est pas fourni; il est vendu séparément. Installez votre fixation murale sur un mur solide

perpendiculaire au sol. Si vous souhaitez la fixer sur d'autres matériaux de construction, veuillez prendre contact avec votre

revendeur le plus proche. Si vous l'installez au plafond ou sur un mur incliné, la fixation risque de tomber et de provoquer de

- Les dimensions standard pour tous les kits de montage mural sont indiquées dans le tableau ci-dessous.

- Un manuel d'installation détaillé et toutes les pièces nécessaires au montage sont fournis avec le kit de montage mural.

- N'utilisez pas de vis non conformes aux spécifications des vis VESA standard.

- N'utilisez pas de vis plus longues que la dimension standard ou non conformes aux caractéristiques des vis VESA

standard. Des vis trop longues pourraient endommager l'intérieur du téléviseur.

[UH7000-XN-ZF]BN68-05978B-03L04.indb 4 2014-05-20  11:45:27Français - 5

- Pour les fixations murales non conformes aux caractéristiques des vis VESA standard, la longueur des vis peut varier,

selon les caractéristiques de la fixation murale.

- Ne serrez pas trop les vis: cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures

corporelles. Samsung ne peut être tenue responsable de ce type d'accident.

- Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de

l'utilisation d'une fixation murale non-VESA ou non spécifiée, ou si l'utilisateur ne suit pas les instructions d'installation du

- N'inclinez pas le téléviseur de plus de 15degrés.

Si vous utilisez un support mural tiers, notez que la longueur de la vis d'assemblage (C) est indiquée ci-dessous.

N'installez pas votre kit de montage mural lorsque le téléviseur est allumé. Vous risqueriez de vous

Ventilation adaptée de votre téléviseur

Lorsque vous installez votre téléviseur, maintenez une distance d'au moins 10cm entre le téléviseur et d'autre objets (murs,

côtés d'armoire, etc.) pour permettre une ventilation adéquate. Le fait de ne pas garantir une ventilation adaptée peut entraîner

une augmentation de la température interne du produit, ce qui peut l'endommager ou provoquer un incendie.

L'utilisation de pièces fournies par un autre fabricant peut entraîner une défaillance du produit ou sa chute, ce qui pourrait vous

- Lors de l'installation de votre téléviseur sur un pied ou un support mural, nous vous conseillons fortement d'utiliser

uniquement des pièces fournies par Samsung Electronics.

Installation sur un socle. Installation sur un support de montage mural.

Autres avertissements

- L'apparence actuelle du téléviseur peut différer des images contenues dans ce manuel, selon le modèle.

- Faites très attention lorsque vous touchez le téléviseur. Certaines parties peuvent être brûlantes.

[UH7000-XN-ZF]BN68-05978B-03L04.indb 5 2014-05-20  11:45:27Français - 6

Fixation du téléviseur au mur

Attention: si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de

tomber. Veillez notamment à ce que vos enfants ne se suspendent pas au téléviseur ni ne le

déséquilibrent. Cela pourrait faire basculer le téléviseur et occasionner des blessures graves,

voire entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la

brochure relative à la sécurité fournie avec votre téléviseur. Pour une stabilité et une sécurité

accrues, vous pouvez acheter et installer le dispositif antichute comme décrit ci-dessous.

Pour éviter toute chute du téléviseur

1. Glissez les vis dans les colliers, puis fixez-les solidement au mur. Assurez-vous que

les vis ont été fermement fixées au mur.

- En fonction du type de mur, il est possible que vous ayez besoin de matériel

supplémentaire, tel que des chevilles.

- Les colliers, vis et chaînettes n'étant pas fournis, vous devez les acheter

2. Retirez les vis situées sur la partie centrale arrière du téléviseur, placez les vis dans

les bagues, puis fixez-les à nouveau sur le téléviseur.

- Il se peut que les vis ne soient pas fournies avec le produit. Dans ce cas,

achetez des vis présentant les caractéristiques suivantes.

- Caractéristiques des vis: Pour un téléviseur de 40 à 60pouces: M8

3. Reliez les colliers fixés au téléviseur et ceux fixés sur le mur à l'aide d'un câble

solide, puis attachez-les fermement.

- Placez le téléviseur près du mur afin qu'il ne bascule pas vers l'arrière.

- Il est recommandé de placer la chaînette de façon à ce que les colliers fixés au

mur soient placés à la même hauteur ou plus bas que ceux fixés au téléviseur.

- Détachez la chaînette avant de déplacer le téléviseur.

4. Vérifiez que toutes les connexions sont fixées correctement. Vérifiez régulièrement que les connexions ne présentent

aucun signe d'endommagement. Si vous avez un doute quant à la sécurité des connexions, contactez un installateur

Fixez les câbles à l'aide du porte-câble

[UH7000-XN-ZF]BN68-05978B-03L04.indb 6 2014-05-20  11:45:28Français - 7

Connexion de périphériques au téléviseur

Les connecteurs situés à l'arrière de l'appareil vous permettent de connecter divers périphériques externes. Vérifiez les

connecteurs, puis consultez les instructions de montage fournies pour en savoir plus sur les périphériques externes pris en

Connexion à un port INTERFACE COMMUNE

(votre fente de carte de visionnement TV)

- Mettez le téléviseur hors tension ou déconnectez la carteCI ou l'adaptateur de carteCI.

Connexion de l'adaptateur de carte CI Connectez l'adaptateur comme illustré.

- Pour installer l'adaptateur de carte CI, veuillez retirer l'adhésif fixé sur le téléviseur.

Pour connecter l'adaptateur de carte CI, procédez comme suit:

- Il est conseillé de connecter l'adaptateur avant d'installer la fixation murale ou d'insérer la

1. Insérez l'adaptateur de carte CI dans les deux trous du produit 1.

- Repérez les deux trous à l'arrière du téléviseur à côté du port

2. Insérez l'adaptateur de carte CI dans le port

3. Insérez la CARTE CI ou CI+.

Il est conseillé de connecter l'adaptateur de carte CI et d'insérer la carte CI (carte permettant de regarder la

télévision) avant d'installer le téléviseur sur le mur parce qu'il peut être difficile et dangereux de procéder une fois

celui-ci fixé au mur.

[UH7000-XN-ZF]BN68-05978B-03L04.indb 7 2014-05-20  11:45:28Français - 8

Utilisation de la carte d'interface commune "CI ou CI+"

Pour regarder les chaînes payantes, la carte CI ou CI+ doit être insérée.

- Si vous ne l'insérez pas, certaines chaînes affichent le message

- Les informations de pairage contenant un numéro de téléphone,

l'ID de la carte d'interface commune "CI ou CI+", l'ID de l'hôte

et d'autres informations s'affichent après 2 ou 3minutes. Si un

message d'erreur s'affiche, contactez votre fournisseur de services.

- Lorsque la configuration des informations sur les chaînes est

terminée, le message «Mise à jour terminée» s'affiche, indiquant

que la liste des chaînes a été mise à jour.

- Vous devez vous procurer une carte d'interface commune "CI ou CI+" auprès d'un fournisseur local de diffusion par

- Pour extraire la carte d'interface commune "CI ou CI+", tirez-la précautionneusement. Une chute pourrait en effet

- Insérez la carte d'interface commune "CI ou CI+" dans le sens indiqué sur celle-ci.

- L'emplacement de la fente INTERFACE COMMUNE peut varier en fonction du modèle.

- La carte d'interface commune "CI ou CI+" n'est pas prise en charge dans certains pays et certaines régions; aussi,

vérifiez auprès de votre revendeur agréé.

- Si vous rencontrez des problèmes, contactez le fournisseur d'accès.

- Insérez la carte CI ou CI+ qui prend en charge les paramètres actifs de l'antenne. L'image sera déformée, voire invisible.

Connexion à un réseau

La connexion du téléviseur à un réseau vous permet d'accéder à des services en ligne comme Smart Hub ainsi qu'à des

mises à jour logicielles.

Connexion réseau - Sans fil

Connectez le téléviseur à Internet à l'aide d'un routeur ou modem standard.

Routeur IP ou modem sans fil avec

serveurDHCP Câble LAN (non fourni)

Connexion réseau - Câble

Il existe trois façons principales de connecter le téléviseur à un réseau à l'aide d'un câble, en fonction de votre configuration

réseau. De la manière illustrée ci-dessous:

Câble modem (non fourni) Câble LAN (non fourni)

Panneau arrière du téléviseur

(ADSL/VDSL/TV par câble)

Panneau arrière du téléviseur

(ADSL/VDSL/TV par câble)

Routeur IP avec serveur

Câble LAN (non fourni)

Panneau arrière du téléviseur

- Le téléviseur ne prend pas en charge des vitesses de réseau inférieures ou égales à 10Mbit/s.

- Utilisez un câble de catégorie7 pour effectuer cette connexion.

[UH7000-XN-ZF]BN68-05978B-03L04.indb 9 2014-05-20  11:45:29Français - 10

Repérez où se trouvent les boutons des fonctions sur votre télécommande, par exemple:

de la télécommande étant annotés en braille, celle-ci peut être utilisée par des

personnes malvoyantes.

- Votre téléviseur est livré avec un Samsung Smart Control. Pour de plus amples informations sur le Samsung Smart

Control, reportez-vous à l'e-Manual.

Permet d'afficher et de sélectionner les

sources vidéo disponibles.

Permet de couper temporairement le son.

Permet d'ouvrir les applications

. Consultez le chapitre du manuel

électronique intitulé Fonctions Smart >

Permet de changer de chaîne.

Permet de quitter le menu.

Permet d'afficher le Guide électronique

des programmes (EPG).

Permet d'afficher des informations à

Permet d'allumer et d'éteindre le

Permet d'accéder directement aux

Permet de régler le volume.

Permet d'afficher les listes de chaînes.

Permet de sélectionner successivement

les options Teletext ON, Double, Mix ou

: Enregistre ce que vous êtes en train

: Permet d'afficher le

Permet de revenir à la chaîne précédente.

Permet d'ouvrir le menu affiché à l'écran.

Permet de sélectionner rapidement les

fonctions fréquemment utilisées.

Permet de revenir au menu précédent.

Utilisez ces boutons conformément

aux instructions affichées sur l'écran du

Utilisez ces boutons avec des fonctions

spécifiques. Utilisez ces boutons

conformément aux instructions affichées

sur l'écran du téléviseur.

Permet de déplacer le curseur, de

sélectionner les options des menus à

l'écran et de modifier les valeurs affichées

sur le menu du téléviseur.

Installation des piles (type de pile: AAA)

Respectez les polarités indiquées par des symboles dans le logement des piles.

- Utilisez la télécommande à une distance maximale

de 7mètres du téléviseur.

- Une lumière intense peut affecter le bon

fonctionnement de la télécommande. Evitez

d'utiliser la télécommande à proximité d'une

lampe fluorescente spéciale ou d'une enseigne

- La couleur et la forme peuvent varier en fonction du modèle.

Samsung Smart Control

- Les couleurs et la forme peuvent varier en fonction du modèle.

Permet de mettre sous tension et hors

tension le téléviseur.

Permet de changer la source.

Permet de changer la chaîne.

Permet d'utiliser la fenêtre de recherche.

La télécommande virtuelle affichée

à l'écran vous permet d'entrer

facilement des chiffres, de contrôler

du contenu ou encore d'utiliser des

Permet de changer le volume.

Permet de lancer la reconnaissance

vocale. Lorsque l'icône du micro

s'affiche sur l'écran, énoncez

une commande vocale dans le

- Énoncez votre commande vocale

à une distance de 10 à 15cm

du microphone et à un volume

: Permet d'activer et

de désactiver le son.

Sélectionnez les options

pour les activer ou les

- Touchpad: Posez un doigt sur le

Touchpad et déplacez le Samsung

Smart Control. Le pointeur à l'écran

se déplace dans la même direction

et selon la même amplitude que le

Samsung Smart Control. Appuyez

sur le Touchpad pour exécuter

l'élément mis en évidence.

: Permet de déplacer le

pointeur ou la sélection.

: Permet de revenir au menu

précédent. En outre, appuyer sur

ce bouton lorsque vous regardez la

télévision vous permet de revenir à la

: Appuyez sur ce bouton et

maintenez-le enfoncé pour quitter toutes

les applications en cours d'exécution.

Utilisez ces boutons avec des fonctions

spécifiques. Utilisez ces boutons

conformément aux instructions affichées

sur l'écran du téléviseur.

Permet de lancer Smart Hub. Si vous

application est en cours d'exécution,

: Permet d'afficher la

programmation de la diffusion sur des

: Appuyez sur ce bouton et

maintenez-le enfoncé pour lancer

Bouton de couleur: Ces boutons de

couleur permettent d'accéder à des

options supplémentaires propres à la

fonction en cours d'utilisation.

: Appuyez sur ce bouton

et maintenez-le enfoncé pour

afficher un menu sur l'écran.

: Appuyez sur ce bouton

et maintenez-le enfoncé pour

enregistrer l'émission.

: Appuyez sur ce bouton

et maintenez-le enfoncé pour

afficher les informations sur le

fichier multimédia ou la chaîne

: Vous pouvez partager

l'écran et utiliser diverses fonctions

telles que regarder la télévision,

naviguer sur le Web, visionner des

vidéos, etc. Consultez la section

"e-Manual" pour plus d'informations.

bénéficier de conditions optimales pour

regarder des émissions sportives.

[UH7000-XN-ZF]BN68-05978B-03L04.indb 11 2014-05-20  11:45:30Français - 12

Insertion des piles dans le Samsung Smart Control

Pour utiliser le Samsung Smart Control, vous devez tout d'abord insérer les piles dans l'unité, comme illustré ci-dessous.

1. Retirez délicatement le cran du capot du compartiment des piles, puis ôtez complètement le capot lorsqu'il se décolle.

2. Insérez 2piles alcalines AA en veillant à aligner correctement les polarités positives et négatives.

3. Placez le capot du compartiment des piles sur la télécommande et insérez la partie supérieure.

4. Appuyez sur les fermetures de chaque côté du capot du compartiment des piles dans l'ordre indiqué de façon à le fixer

complètement à la télécommande.

Mise sous tension du téléviseur

Allumez le téléviseur avec la touche

de la télécommande ou du panneau du téléviseur.

- La couleur et la forme du produit peuvent varier en fonction du modèle.

- Le contrôleur du téléviseur, un petit bouton de type manette de jeu situé à l'arrière sur le côté droit du téléviseur, vous

permet de commander le téléviseur sans télécommande.

mR P Capteur de la télécommande

Lorsque vous utilisez le Samsung Smart Control, le témoin

de veille ne fonctionne pas (à l'exception du bouton

Contrôleur du téléviseur

[UH7000-XN-ZF]BN68-05978B-03L04.indb 12 2014-05-20  11:45:31Français - 13Français Configuration initiale La boîte de dialogue de configuration initiale s'affiche lors de la première activation du téléviseur. Suivez les instructions à l'écran pour terminer le processus de configuration initiale, y compris la sélection de la langue de menu, la recherche de chaînes, la connexion au réseau, etc. A chaque étape, effectuez un choix ou ignorez l'étape. Vous pouvez effectuer manuellement cette opération ultérieurement dans le menu Système > Configuration . - Si vous connectez un périphérique au port HDMI1 avant de commencer l'installation, la Source des chaînes

passera automatiquement sur Boîtier décodeur . - Si vous ne souhaitez pas sélectionner Boîtier décodeur , sélectionnez Antenne .

Modification du mot de passe Système > Modifier PIN Modification du mot de passe du

téléviseur. 1. Exécutez Modifier PIN, puis entrez le mot de passe actuel dans le champ approprié. Le mot de passe par défaut est "0-0-0-0" (France: “1-1-1-1”).2. Saisissez un nouveau mot de passe, puis saisissez-le de nouveau pour le confirmer. La modification du mot de passe est terminée. - Si vous avez oublié le code PIN, appuyez sur les touches dans l'ordre suivant pour redéfinir le code sur "0-0-0-0" (France: “1-1-1-1”):Pour la télécommande standard: en mode veille: MUTE

→ 8 → 2 → 4 → POWER (Activé)Pour le Samsung Smart Control: Lorsque le téléviseur est activé: MUTE → Augmenter volume → RETURN → Baisser volume → RETURN → Augmenter volume → RETURN Sélection de la source du signal vidéo Vous pouvez sélectionner un périphérique externe connecté au moyen du bouton SOURCE . Par exemple, pour basculer vers une console de jeux branchée sur le deuxième connecteur HDMI, appuyez sur la touche SOURCE. Parmi la liste Source, sélectionnez HDMI2

pour basculer le signal d'entrée vers le mode HDMI. Les noms des connecteurs peuvent varier en fonction du produit.L'écran Source affiche les options suivantes Bouton

TOOLS Sélectionnez un port connecté à un périphérique externe, puis appuyez longuement sur le bouton Entrée. Les fonctions disponibles sont les suivantes: - Les options disponibles pour chaque connecteur peuvent varier. Modif. Nom renommez les périphériques connectés au téléviseur afin de faciliter l'identification des sources externes.Par exemple, vous pouvez désigner un ordinateur connecté au téléviseur via un câble HDMI-DVI par DVI PC . Ou il vous suffit de désigner un ordinateur connecté au téléviseur via un câble HDMI par PC

. Vous pouvez aussi désigner un périphérique AV connecté au téléviseur par le biais d'un câble HDMI-DVI par Périph.DVI .

Informations Permet d'afficher des détails concernant les périphériques connectés. Anynet+ (HDMI-CEC) Affiche la liste des appareils compatibles Anynet+ (HDMI-CEC) connectés au téléviseur. - Cette option n'est disponible que si la fonction Anynet+ (HDMI-CEC) est définie sur Activé .

Retirer USB Permet de retirer en toute sécurité un périphérique USB connecté au téléviseur. Cette option est uniquement disponible si un périphérique USB est sélectionné. [UH7000-XN-ZF]BN68-05978B-03L04.indb 13 2014-05-20  11:45:31Français - 14

Utilisation du Samsung Smart Control

Le Samsung Smart Control simplifie l'utilisation du téléviseur et la rend plus conviviale. Lorsque vous appuyez sur le bouton

, une télécommande virtuelle s'affiche; celle-ci vous permet d'entrer facilement des chiffres, de contrôler du contenu

et d'activer des fonctions à l'écran.

- Nous recommandons d'utiliser le Samsung Smart Control à une distance inférieure à 6m. La distance d'utilisation peut

varier en fonction des conditions de l'environnement sans fil.

Pairage du Samsung Smart Control

Pour commander le téléviseur à l'aide du Samsung Smart Control, vous devez établir un pairage Bluetooth entre le Samsung

Smart Control et le téléviseur. Couplez le Samsung Smart Control au téléviseur.

- Le Samsung Smart Control ne peut être couplé qu'à un seul téléviseur.

Dirigez le Samsung Smart Control vers le capteur de télécommande du téléviseur et appuyez sur le bouton

- L'emplacement du récepteur de la télécommande peut varier en fonction du modèle.

Reconnexion du Samsung Smart Control

Si le Samsung Smart Control cesse de fonctionner ou fonctionne anormalement, les piles déchargées peuvent en être la

cause. Remplacez-les.

Si le problème persiste, le Samsung Smart Control rétablit le pairage avec le téléviseur.

1. Appuyez simultanément sur les boutons

pendant plus de 3secondes.

- Vous devez tenir le Samsung Smart Control à environ 30 ou 40cm du téléviseur et vous assurer qu'il est dirigé vers

le récepteur de la télécommande.

2. L'image de connexion s'affiche à l'écran. Ensuite, Samsung Smart Control se connecte automatiquement au téléviseur.

Lorsque cette icône d'alarme s'affiche à l'écran...

L'icône d'alerte suivante indique que le niveau des batteries du Samsung Smart Control

est faible. Si l'icône d'alerte s'affiche, remplacez les piles. Pour une utilisation prolongée,

Samsung recommande d'utiliser des piles alcalines.

<Icône d'alerte de batterie faible>

[UH7000-XN-ZF]BN68-05978B-03L04.indb 14 2014-05-20  11:45:31Français - 15

Utilisation du téléviseur en déplaçant le Samsung Smart Control

Le Samsung Smart Control est équipé d'un capteur de mouvement (capteur gyroscopique) qui vous permet de commander

facilement le téléviseur en orientant le Samsung Smart Control.

Lorsque vous posez le doigt sur le Touchpad, un pointeur s'affiche sur l'écran. Déplacez le Samsung Smart Control tout en

maintenant le doigt enfoncé sur le Touchpad. Le pointeur se déplace de la même manière que le Samsung Smart Control. Il

est également possible de faire défiler (vers le haut ou vers le bas) des écrans qui prennent en charge cette fonctionnalité.

- Si vous enlevez le doigt du Touch Pad, le pointeur d'écran disparaît.

Utilisation du téléviseur à l'aide du Touch Pad

, sélectionnez l'option

Didacticiel Smart Control

et suivez les instructions à l'écran pour

apprendre à utiliser le Touch Pad.

Déplacement de la sélection/du pointeur

Appuyez sur les touches de direction (haut, bas, gauche et droite) pour déplacer le pointeur ou la sélection dans la direction

Accès au menu & Sélection des options

Appuyez sur le Touch Pad. Vous pouvez alors accéder à un menu du téléviseur ou sélectionner une option.

Affichage du menu contextuel sur le Smart Hub

Appuyez longuement sur le Touchpad depuis l'écran Smart Hub. Le menu Options disponible pour l'option sélectionnée

- Le menu Options dépend du contexte.

Déplacement vers le panneau Smart Hub

Dans l'écran Smart Hub, faites glisser votre doigt vers la gauche ou la droite sur le Touchpad. Cette action déplace les

panneaux Smart Hub vers la gauche ou vers la droite.

Défilement sur le Web Browser

Faites glisser votre doigt vers le haut/bas sur le Touchpad dans l'écran du navigateur. Cela permet de parcourir l'écran du

[UH7000-XN-ZF]BN68-05978B-03L04.indb 15 2014-05-20  11:45:31Français - 16

Affichage de la télécommande à l'écran (télécommande virtuelle)

Appuyez sur le bouton

pour afficher la télécommande virtuelle à l'écran. Vous pouvez facilement entrer des chiffres,

contrôler le contenu et utiliser les boutons du téléviseur avec la télécommande virtuelle.

- Les boutons de la télécommande virtuelle peuvent varier en fonction de l'état actuel du téléviseur.

Commande des périphériques externes à l'aide

de la télécommande du téléviseur (Config.

télécommande universelle)

Config. télécommande universelle

- La disponibilité dépend du modèle et de la région concernés.

La fonction de télécommande universelle vous permet de commander vos décodeurs câble, lecteurs Blu-ray, systèmes

home cinéma et d'autres périphériques externes connectés au téléviseur en utilisant la télécommande du téléviseur. Afin de

pouvoir utiliser la télécommande du téléviseur comme télécommande universelle, vous devez préalablement connecter le câble

d'extension IR (fourni).

- La fonction Anynet+ (HDMI-CEC) permet également d'utiliser la télécommande de votre téléviseur pour commander des

périphériques Samsung externes sans devoir effectuer de configuration supplémentaire. Consultez la section "e-Manual"

pour plus d'informations.

- Il se peut que certains périphériques externes connectés au téléviseur ne prennent pas en charge la fonctionnalité de

télécommande universelle.

Configuration de la télécommande universelle

Connectez le câble d'extension IR sur le connecteur de sortie IR du téléviseur comme illustré sur le schéma et placez

l'extrémité émetteur à 10cm du récepteur du périphérique externe, dirigé vers le récepteur de la télécommande. Il ne

doit toutefois y avoir aucun obstacle entre le câble d'extension IR et le périphérique externe. S'il y en a, ils produisent des

interférences avec le signal de la télécommande.

- Lorsque vous utilisez un périphérique externe enregistré à l'aide de la télécommande universelle sur le Samsung Smart

Control, vous pouvez utiliser le périphérique externe sans connecter de câble d'extension IR. Toutefois, si vous voulez

utiliser un périphérique externe au moyen de la

, veillez à connecter un câble d'extension IR.

Commande des périphériques externes à l'aide de la

télécommande du téléviseur

1. Mettez le périphérique externe sous tension pour configurer la fonction de télécommande universelle, puis appuyez sur

pour afficher l'écran.

Config. télécommande universelle

en haut de l'écran. Cette action lance le processus de configuration de

la télécommande universelle.

3. Suivez les instructions indiquées à l'écran et enregistrez le périphérique externe.

[UH7000-XN-ZF]BN68-05978B-03L04.indb 16 2014-05-20  11:45:32Français - 17

Voir d'autres fonctions du téléviseur

contient des informations plus détaillées concernant les fonctions du téléviseur. Reportez-vous à l'

Lancement du e-Manual

Le e-Manual intégré contient diverses informations.

- Vous pouvez également télécharger une copie du e-Manual sur le site Web de Samsung et la consulter sur votre

ordinateur ou l'imprimer.

- Les mots en jaune correspondent à des options de menu, les mots en blanc et en gras, aux boutons de la

télécommande. Les flèches indiquent le chemin d'accès au menu. (Exemple:

2. Sélectionnez une catégorie sur le côté de l'écran. Une fois la sélection effectuée, le contenu de la catégorie sélectionnée

3. Dans la liste, sélectionnez une option. Ainsi, le e-Manual s'ouvre à la page correspondante.

Si une description ne tient pas dans un seul écran...

Vous pouvez faire défiler les pages de l'une des manières suivantes. • Sur l'écran, placez le zoom sur la page à afficher / . Appuyez sur le bouton

Fonctionnalités supplémentaires du e-Manual

Chargement de pages à l'aide de mots-clés

sur le côté de l'écran pour afficher l'écran de recherche. Entrez un terme de recherche, puis sélectionnez

. Choisissez un élément parmi les résultats de la recherche pour charger la page correspondante.

[UH7000-XN-ZF]BN68-05978B-03L04.indb 17 2014-05-20  11:45:32Français - 18

Chargement de pages à partir de la page d'index

sur le côté de l'écran pour afficher l'écran d'index. Sélectionnez un mot-clé dans la liste pour accéder à la

Utilisation de l'Historique pour charger les pages consultées précédemment.

sur le côté de l'écran. Une liste des pages déjà lues est affichée. Sélectionnez une page. Le

e-Manual passe directement à la page sélectionnée.

Accès au menu à partir de l'e-Manual (Essayer)

) sur une description des fonctions pour accéder au menu correspondant et expérimenter

directement la fonctionnalité.

Si vous souhaitez lire une entrée du

concernant une fonctionnalité spécifique du menu affiché à l'écran,

À l'aide du Samsung Smart Control: appuyez sur le bouton

À l'aide de la télécommande: Appuyez sur le bouton

- Certaines options du menu ne peuvent pas être utilisées.

Chargement des pages de référence

) sur le côté d'une page de description des fonctions pour accéder à la page de référence

Mise à jour du e-Manual vers la dernière version

Vous pouvez mettre à jour le e-Manual de la même manière que vous mettriez à jour des applications.

1. Sélectionnez l'élément

2. Appuyez longuement sur le bouton Entrée. Le menu Options s'affiche.

Mettre à jour les applications

dans le menu Options affiché à l'écran. Une fenêtre contextuelle s'affiche.

Mettre à jour les applications

apparaît uniquement à l'écran lorsque la mise à jour est requise.

dans la fenêtre contextuelle, puis

. Vous pouvez mettre à jour le

Résolution des problèmes

Si vous avez des questions sur le téléviseur, commencez par consulter la liste de résolution des problèmes ci-dessous. Si

aucune de ces solutions de dépannage ne s'applique à votre problème, rendez-vous sur le site "www.samsung.com/fr" et

cliquez sur Assistance, ou contactez le centre d'appels dont les coordonnées figurent sur la dernière page de ce manuel.

Problèmes Solutions et explications

Le téléviseur ne s'allume pas. Vérifiez que le cordon d'alimentation secteur est branché correctement sur la prise

murale et sur le téléviseur.

Vérifiez que la prise murale est opérationnelle.

Essayez d'appuyer sur le bouton P du téléviseur pour vous assurer que le problème

n'est pas dû à la télécommande. Si le téléviseur s'allume, reportez-vous au problème "La

télécommande ne fonctionne pas" ci-après

Aucune image/vidéo ne s'affiche. Vérifiez les connexions des câbles. Débranchez et rebranchez tous les câbles reliés au

téléviseur et aux périphériques externes.

Faites correspondre la sortie vidéo de vos périphériques externes (décodeur câble/

satellite, DVD, Blu-ray, etc.) avec les connexions d'entrée du téléviseur. Par exemple,

si la sortie d'un périphérique externe est HDMI, vous devez établir une connexion

avec une entrée HDMI du téléviseur.

Vérifiez que les appareils connectés sont sous tension.

Veillez à sélectionner la source appropriée du téléviseur.

Redémarrez le périphérique connecté en débranchant puis en rebranchant son câble

La télécommande ne fonctionne

Remplacez les piles de la télécommande. Assurez-vous que la polarité (+/-) des piles

Nettoyez la lentille de la télécommande.

Essayez de diriger directement la télécommande vers le téléviseur à une distance

comprise entre 1,5 et 1,8m.

La télécommande du décodeur

câble/boîtier décodeur ne permet

pas d'allumer ou d'éteindre le

téléviseur, ni de régler le volume.

Programmez la télécommande du décodeur câble/boîtier décodeur de telle sorte

qu'elle puisse commander le téléviseur. Consultez le manuel de l'utilisateur du

décodeur câble/boîtier décodeur pour obtenir le code du téléviseur SAMSUNG.

- Ce téléviseur LED TFT est équipé d'un écran constitué de sous-pixels dont la fabrication nécessite une technologie

sophistiquée. Quelques points clairs ou sombres peuvent cependant apparaître. Ils n'ont aucune incidence sur la

performance du produit.

- Pour maintenir votre téléviseur dans des conditions de fonctionnement optimales, mettez-le à niveau avec le dernier

micrologiciel sur le site Web de Samsung (Samsung.com/fr > Assistance > Téléchargements) par le biais d'un

- Certaines des images et des fonctions ci-dessus sont uniquement disponibles sur des modèles spécifiques.

[UH7000-XN-ZF]BN68-05978B-03L04.indb 19 2014-05-20  11:45:32Français - 20

Avertissements à propos du Capteur Eco et de la

luminosité de l'écran

Le Capteur Eco mesure la luminosité de la pièce et optimise automatiquement celle du téléviseur afin de réduire la

consommation d'énergie. Cela modifie automatiquement la luminosité de votre téléviseur. Pour désactiver cette fonction,

Ne bloquez pas le capteur avec un objet quelconque. Cela pourrait diminuer la luminosité de l'image.

: cette fonction d'économie d'énergie ajuste automatiquement la luminosité de l'écran du téléviseur en fonction

de la lumière ambiante détectée par le capteur.

2. Pour activer ou désactiver l'

3. Sachez que si l'écran est trop sombre lorsque vous regardez la télévision dans l'obscurité, cela peut être dû à l'

Qu'est que l'assistance à distance?

Le service d'assistance à distance de Samsung vous permet de bénéficier de l'aide personnalisée d'un technicien de Samsung

en mesure d'effectuer à distance les actions suivantes:

Diagnostic de votre téléviseur

Réglage de vos paramètres télévisuels

Réinitialisation des paramètres par défaut de votre téléviseur

Installation des mises à jour de micrologiciel recommandées

Comment cela fonctionne-t-il?

Pour bénéficier d'une intervention à distance du service technique de Samsung sur votre téléviseur, rien de plus simple.

1. Appelez le centre de

2. Ouvrez le menu sur

accédez à la section

3. Sélectionnez Gestion à

distance et fournissez le

4. L'agent accède alors

à votre téléviseur. Et

Stockage et entretien

- Si un autocollant était appliqué sur l'écran, son retrait peut laisser quelques traces. Nettoyez-les avant d'utiliser le

- Le nettoyage peut rayer l'écran et l'extérieur du produit. Veillez à les nettoyer avec précaution à l'aide d'un chiffon doux

pour éviter les rayures.

Veillez à ne pas pulvériser d'eau directement sur le produit.

Tout liquide qui entre dans le produit peut engendrer une

défaillance de l'appareil, un incendie ou une électrocution.

Nettoyez le produit à l'aide d'un chiffon doux humidifié

avec un peu d'eau. N'utilisez pas de liquide inflammable

(benzène, diluants, etc.) ou un produit d'entretien.

[UH7000-XN-ZF]BN68-05978B-03L04.indb 21 2014-05-20  11:45:33Français - 22

Spécifications du téléviseur

Résolution de l'affichage 1920 x 1080

Conditions ambiantes

Température de fonctionnement

Humidité en fonctionnement

Température de stockage

Humidité sur le lieu de stockage

De 10°C à 40°C (De 50°F à 104°F)

10 à 80 %, sans condensation

De -20°C à 45°C (De -4°F à 113°F)

5 à 95 %, sans condensation

Support pivotant (gauche/droite) 0°

Son (sortie) gauche: 10W, droite: 10W, basses: 20W (40 pouces: 10 W X 2)

Nom du modèle UE40H7000 UE46H7000

Taille de l'écran (diagonale) 40 pouces (101 cm) 46 pouces (116 cm)

Dimensions(LxHxP)

1033,3 x 596,9 x 33,2 mm

Nom du modèle UE55H7000 UE60H7000

Taille de l'écran (diagonale) 55 pouces (138 cm) 60 pouces (152 cm)

Dimensions(LxHxP)

- La conception et les spécifications peuvent être modifiées sans préavis.

- Pour plus d'informations sur les caractéristiques d'alimentation et de consommation électrique, reportez-vous à

l'étiquette fixée au produit.

- La consommation de courant normale est mesurée selon la norme CEI 62087 Ed.2

Pour réduire la consommation électrique, débranchez le cordon d'alimentation lorsque vous n'utilisez pas le téléviseur pendant

une période prolongée.

[UH7000-XN-ZF]BN68-05978B-03L04.indb 22 2014-05-20  11:45:33Français - 23

Avertissement relatif aux images fixes

Evitez d'afficher à l'écran des images fixes (par ex. fichiers images .jpeg), des éléments d'images fixes (logos de programme

de télévision, barres de cotations ou d'infos au bas de l'écran, etc.) ou des images panoramiques ou au format 4:3. L'affichage

permanent d'images fixes peut entraîner des phénomènes de brûlure d'écran et altérer la qualité de l'image. Pour atténuer les

risques, suivez scrupuleusement les recommandations suivantes: • Evitez d'afficher longuement la même chaîne de télévision. • Essayez de toujours afficher les images en mode plein écran. Utilisez le menu de format d'image du téléviseur pour

obtenir la meilleure configuration. • Réduisez la luminosité et le contraste pour éviter l'apparition d'images rémanentes. • Utilisez toutes les fonctions conçues pour réduire la rémanence et les brûlures d'écran. Pour en savoir plus, consultez le

manuel électronique.

Recommandation - UE uniquement

Par la présente, SamsungElectronics déclare que ce téléviseur satisfait aux exigences essentielles et aux autres dispositions

pertinentes de la directive 1999/5/CE.

La déclaration de conformité est accessible à l'adresse http://www.samsung.com/fr, en cliquant sur Assistance, puis en

entrant le nom du modèle dans le champ de saisie Obtenir de l'aide pour votre produit.

Cet équipement ne doit être utilisé qu'en intérieur.

Cet équipement peut fonctionner dans tous les pays de l'UE.

Instructions de mise au rebut de ce produit (déchets d'équipements électriques et électroniques)

(Applicable dans les pays pratiquant la collecte sélective de déchets)

Ce symbole présent sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques

usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée

des déchets présentant des risques pour l'environnement et la santé publique, veuillez séparer vos produits et accessoires usagés des

autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour

connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les utilisateurs professionnels doivent contacter leur fournisseur et consulter les conditions générales du contrat d'achat. Ce produit et

ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Elimination des piles de ce produit

(Applicable dans les pays pratiquant la collecte sélective de déchets)

Le symbole présent sur le manuel, l'emballage ou les piles indique que celles-ci ne doivent pas être éliminées en fin de vie avec les

autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la pile ou l'accumulateur contient

des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive 2006/66/CE. Si les

piles ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et de favoriser la réutilisation du matériel, veillez à séparer les piles des autres types de

déchets et à les recycler via votre système local de collecte gratuite des piles et accumulateurs.

[UH7000-XN-ZF]BN68-05978B-03L04.indb 23 2014-05-20  11:45:34Deutsch - 2

1033,3 x 596,9 x 33,2 mm

1033,3 x 596,9 x 33,2 mm
