| Caractéristiques | Détails |
|---|---|
| Type de cuisinière | Induction |
| Nombre de foyers | 4 foyers à induction |
| Dimensions (L x P x H) | 81,5 x 51 x 5,1 cm |
| Puissance totale | 7400 W |
| Fonction Booster | Oui, pour une montée en température rapide |
| Commandes | Touch Control |
| Fonction de sécurité | Arrêt automatique, verrouillage des commandes |
| Nettoyage | Surface lisse, facile à nettoyer |
| Consommation énergétique | Classe énergétique A |
| Accessoires inclus | Non spécifié |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - EH875SP17E SIEMENS
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice EH875SP17E - SIEMENS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EH875SP17E de la marque SIEMENS.
MODE D'EMPLOI EH875SP17E SIEMENS
Þ Notice de montage Remarques importantes
Sécurité : la sécurité pendant l'utilisation n'est garantie que si
l'installation a été effectuée de manière correcte du point de vue
technique et conformément à ces instructions de montage.
L'installateur sera responsable de tout dommage provoqué par
un montage incorrect.
Connexion électrique : ne peut être effectuée que par un
spécialiste autorisé. Il devra suivre les dispositions du
fournisseur d'électricité dans la zone.
Type de branchement : l'appareil fait partie de la classe de
protection I et ne peut être utilisé qu'avec une prise possédant
un conducteur de prise de terre.
Le fabricant se dégage de toute responsabilité quant au
fonctionnement inapproprié et aux possibles dommages
provoqués par des installations électriques non appropriées.
Installation : l'appareil doit être connecté à une installation fixe
et des moyens de déconnexion doivent être prévus sur
l'installation fixe, conformément aux réglementations de
Montage encastré sous le plan de travail : les plaques à
induction ne peuvent être installées que sur tiroir, des fours
avec ventilation forcée de la même marque ou des lave-
vaisselle de la même marque. Sous la plaque de cuisson, il
n'est pas possible d'installer des frigos, des fours sans
ventilation ou des lave-linge.
Câble d'alimentation : ne pas coincer le câble d'alimentation,
ne pas le faire passer sur des arêtes vives. S'il y a un four déjà
monté en dessous, faire passer le câble par les coins arrière du
four jusqu'au boîtier de connexion. Il doit être placé de façon à
ne toucher aucune partie chaude de la plaque de cuisson ou du
Plan de travail : plat, horizontal, stable. Respectez les
instructions du fabricant du plan de travail.
Garantie : une mauvaise installation, un mauvais branchement
ou un montage inadapté peuvent conduire à la perte de validité
de la garantie du produit.
Remarque : Toute manipulation à l'intérieur de l'appareil, y
compris le remplacement du câble d'alimentation, devra être
effectuée par du personnel technique du service d'assistance
technique ayant reçu une formation spécifique.

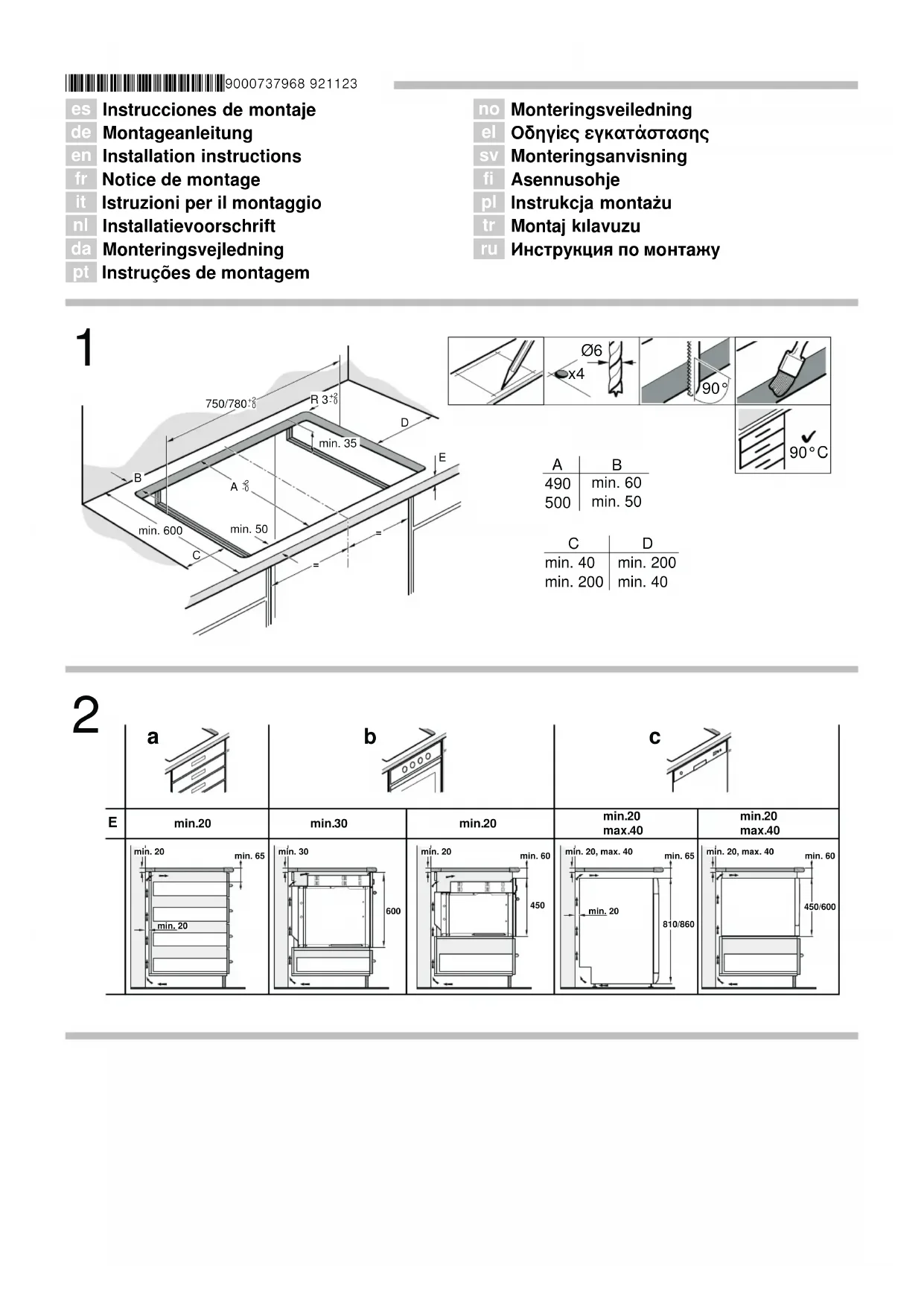

Préparation des meubles de montage,
schémas 1, 2, 3 et 4
Meubles encastrés : capables de résister à une température
Creux d'encastrement : retirer les copeaux dus à la découpe.
Surfaces de découpe : sceller à l'aide d'un matériau résistant à
Remarque : Si la largeur du creux d'encastrement est de
780 mm, utiliser les accessoires fournis avec l'appareil.
Montage sur tiroir, schéma 2a
Les objets métalliques qui se trouvent dans le tiroir pourraient
atteindre des températures élevées en raison de la recirculation
de l'air provenant de la ventilation de la plaque, c'est pourquoi il
est recommandé d'utiliser un support intermédiaire.
Support intermédiaire :il est possible d'utiliser un panneau en
bois (schéma 3) ou d'acheter un accessoire approprié auprès
de notre service d'assistance technique. Le code de référence
de cet accessoire est le 687888.
Plan de travail : son épaisseur minimum doit être de 20 mm.
La distance entre la partie supérieure du plan de travail et la
partie supérieure du tiroir doit être de 65 mm.
Montage sur four, schéma 2b
Plan de travail : son épaisseur minimum doit être de :
■ 20 mm en cas d'installation sur un four compact.
■ 30 mm en cas d'installation sur un four non compact.
Si la plaque a été installée sur un four compact, il faut laisser
60 mm de distance entre la partie supérieure du four et la partie
supérieure du plan de travail.Montage sur lave-vaisselle, schéma 2c
Il faut installer un accessoire intermédiaire. Demandez
l'accessoire auprès de notre service d'assistance technique. Le
code de référence de cet accessoire est le 687888.
Plan de travail : son épaisseur doit être de 20 mm minimum et
La distance entre la partie supérieure du plan de travail et la
partie supérieure du lave-vaisselle doit être de :
■ 60 mm en cas d'installation sur un lave-vaisselle compact.
■ 65 mm en cas d'installation sur un lave-vaisselle non
Ventilation, schéma 4
Pour prendre en compte la ventilation de la plaque, il faut
■ une ouverture dans la partie supérieure de la face arrière du
■ une séparation entre la face arrière du meuble et le mur de la
cuisine (schéma 4b).
■ si la largeur intérieure du meuble est inférieure à 750 mm, il
convient de prévoir une découpe sur les parois latérales
Installer l'appareil, schémas 5/6
1. Installer les guides de fixation (figure 5) :
– Pour les plans de travail carrelés, prévoir des orifices filetés
– Pour les plans de travail en pierre, coller les guides (utiliser
une colle adhésive thermostable adaptée au collage du
métal ou de la pierre).
2. Brancher l'appareil au réseau électrique et vérifier son
– Tension, voir la plaque signalétique.
– Réaliser le branchement en suivant exclusivement le
schéma de branchement (schéma 6).
Débrancher l'appareil du réseau électrique.
Extraire la table de cuisson en exerçant une pression depuis le
Dommages causés à l'appareil ! Ne pas tenter d'extraire
l'appareil en faisant levier depuis le haut.
