MODE D'EMPLOI ES326AB20E SIEMENS
Lisez les instructions de l'appareil avant
de procéder à son installation et à son
Les graphiques représentés dans cette
Notice de montage sont purement à
caractère informatif.
Le fabricant est exempt de toute
responsabilité si les indications de ce
manuel ne sont pas respectées.
Indications de sécurité
Tous les travaux d'installation, de
réglage et d'adaptation à un autre
type de gaz doivent être réalisés par
un technicien habilité qui doit
respecter les normes et la législation
applicables, ainsi que les
prescriptions des sociétés locales
fournisseuses d'électricité et de gaz.
Avant toute action, coupez
l'alimentation électrique et de gaz de
Il est recommandé d'appeler le
Service Technique pour l'adaptation
à un autre type de gaz.
Cet appareil est destiné uniquement à
un usage domestique non
professionnel. Cet appareil ne peut pas
être installé dans des yachts ou des
Avant l'installation, vous devez vérifier
que les conditions de distribution locale
(nature et pression du gaz) et le réglage
de l'appareil sont compatibles (voir
tableau I). Les conditions de réglage de
l'appareil sont inscrites sur l'étiquette ou
la plaque signalétique.
Cet appareil ne peut être installé que
dans un endroit bien ventilé, en
respectant les règlements en vigueur et
les dispositions relatives à la ventilation.
L'appareil ne doit pas être connecté à un
dispositif d'évacuation des produits de
Le câble d'alimentation doit être fixé au
meuble pour qu'il ne touche pas des
parties chaudes du four ou de la plaque
Les appareils alimentés électriquement
doivent être obligatoirement connectés
Ne manipulez pas l'intérieur de
l'appareil. Le cas échéant, appelez notre
Avant l'installation
Cet appareil correspond à la classe 3,
selon la norme EN 30-1-1 pour les
appareils à gaz : appareil encastré dans
Ces appareils peuvent être combinés
entre eux, et/ou avec des plaques de
cuisson conventionnelles de la même
marque, en utilisant l'accessoire
Consultez le catalogue.
Les meubles situés à proximité de
l'appareil doivent être fabriqués dans
des matériaux non inflammables. Les
revêtements stratifiés et la colle qui les
fixe doivent être résistants à la chaleur.
Cet appareil ne peut pas être installé sur
des réfrigérateurs, des machines à laver
le linge, des lave-vaisselle ou d'autres
appareils semblables.
Pour installer la table de cuisson sur un
four, celui-ci doit disposer d'une
Vérifiez les dimensions du four dans le
manuel d'installation.
Si une hotte aspirante est installée, il
faut respecter les observations de son
manuel d'installation, et respecter
toujours une distance verticale minimum
de 650 mm par rapport à la plaque de

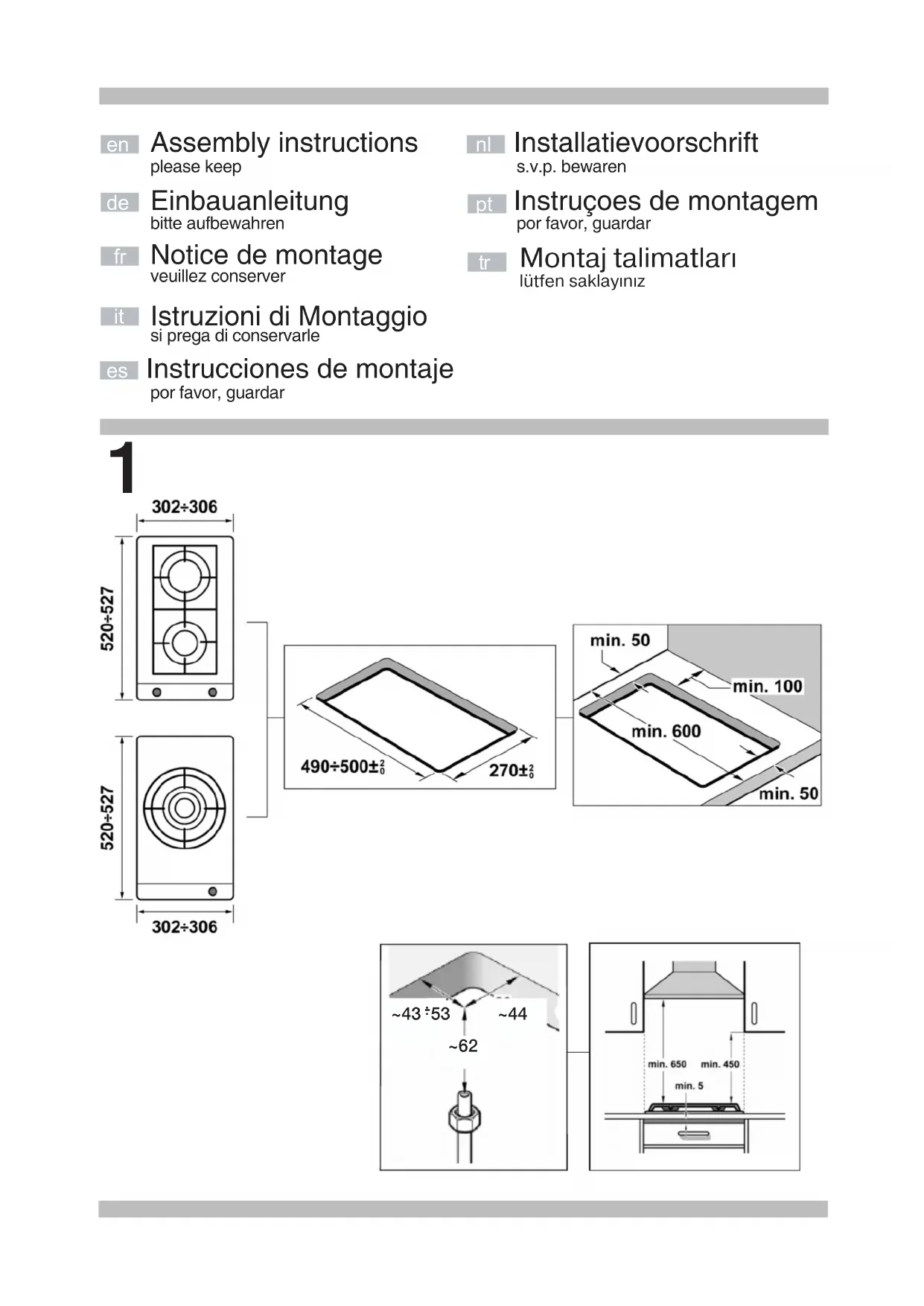

Préparation du meuble
Effectuez une découpe sur la surface de
travail selon les dimensions
Si la plaque de cuisson est électrique ou
mixte (gaz et électricité) et s'il n'y a pas
de four dessous, placez un séparateur
de matériau non inflammable (p. ex.
métal ou bois contreplaqué) à 10 mm de
la base de la plaque de cuisson. Ainsi
est empêché l'accès à la partie
inférieure de celle-ci.
Si la table de cuisson est à gaz, il est
recommandé de placer le séparateur à
Pour des surfaces de travail en bois,
vernissez les surfaces de découpe avec
une colle spéciale, pour les protéger de
Installation de l'appareil
Les agrafes et le joint adhésif (bord
inférieur de la plaque de cuisson) sont
posées en usine et ne sont à retirer en
aucun cas. Le joint garantit l'étanchéité
de toute la surface de travail et évite les
Pour fixer l’appareil au meuble
d’encastrement, après avoir placé le
plan de travail dans sa position de
travail, vous devrez dévisser chaque
agrafe jusqu’à ce qu’elle tourne
librement (il n’est pas nécessaire de
dévisser complètement).
Encastrez et centrez la plaque de
Appuyez sur ses extrémités jusqu'à ce
qu'elle s'appuie sur tout son périmètre.
Tournez les agrafes et serrez-les à fond.
Pour terminer l’installation, il faut placer
les diffuseurs et le clapet des brûleurs
sur leurs feux correspondants. En outre,
il faudra placer de manière appropriée
les grilles sur leurs éléments de fixation.
Démontage de la plaque de
Débranchez l'appareil des prises de
courant électrique et du gaz.
Dévissez les agrafes et procédez de
manière inverse para rapport au
montage.Branchement de gaz (fig. 5)
L'extrémité du branchement d'entrée de
la plaque de cuisson à gaz est munie
d'un filet d'un demi pouce, qui permet :
- La connexion rigide.
- Le raccordement avec un tuyau flexible
métallique. Dans ce cas, il faut intercaler
l'accessoire (427950) et le joint
d'étanchéité (034308) fournis entre la
sortie du collecteur et le branchement du
Dans ce cas, il faut éviter le contact de
ce tuyau avec des parties mobiles de
l'unité d'encastrement (par exemple un
tiroir) et le passage à travers des
espaces pouvant s'obstruer.
Si vous avez besoin d’effectuer un
branchement de gaz horizontal, notre
Service Technique dispose d’un coude,
référence 173018, plus un joint,
Pour utiliser cet appareil en France, il
faut réaliser la connexion directement à
la sortie du collecteur en utilisant le joint
034308 fourni. Fig. 5b.
Attention ! Si vous manipulez un
branchement, vérifiez son étanchéité.
Le fabricant ne pourra être tenu
responsable si un branchement
quelconque présente des fuites après
Branchement électrique
Vérifiez que la tension et la puissance
de l'appareil sont compatibles avec
l'installation électrique.
Les plaques de cuisson sont fournies
avec un câble d'alimentation avec ou
sans broche de fiche mâle.
Il faut installer un interrupteur de
coupure omnipolaire avec ouverture de
contact d'au moins 3 mm (sauf pour des
connexions à fiche mâle, si cette
dernière est accessible par l'utilisateur).
Les appareils munis d'une broche ne
peuvent être raccordés qu'à des boîtiers
de fiche mâle dûment installés.
Cet appareil est du type “Y” : le câble
d'entrée ne peut pas être remplacé par
l'utilisateur, mais par le Service
Technique. Le type de câble et la
section minimum doivent être respectés.
Changement du type de gaz
Si la réglementation du pays le permet,
cet appareil peut être adapté à d'autres
gaz (voir plaque signalétique). Les
pièces nécessaires pour cela se
trouvent dans la pochette de
transformation fournie (selon le modèle)
ou disponible auprès de notre Service
Technique. Les pas à suivre sont les
A) Changement des injecteurs des
brûleurs de la table de cuisson:
- Retirez les grillles, les clapets et le
corps de brûleur. Fig. 7.
- Changez les injecteurs en utilisant une
clé fermée de 7 mm et assurez-vous de
les serrer à fond pour garantir
l’étanchéité (voir tableau II).
Il ne faut réaliser aucun réglage de l’air
primaire dans ces brûleurs.
Réglage des robinets
Placez les boutons de commande sur la
Retirez les commandes des robinets.
Vous trouverez alors une bague en
caoutchouc flexible. Il suffira d’appuyer
avec la pointe du tournevis pour libérer
le pas vers la vis de régulation du
Ne démontez jamais la bague.
Si vous ne trouvez pas l'accès à la vis
by-pass, démontez l'ensemble plaque
en verre plus profilés comme décrit
dans : Changement d’injecteurs pour les
brûleurs double flamme. Fig. 7.
Réglez le feu minimum en tournant la vis
by-pass à l'aide d'un tournevis à pointe
En fonction du type de gaz auquel vous
adapterez votre appareil, voir tableau III,
réalisez l'action correspondante :
A : serrez les vis by-pass à fond.
B : desserrez les vis by-pass jusqu'à
obtenir la sortie correcte de gaz des
vérifiez, en réglant le bouton de
commande entre le maximum et le
minimum, que le brûleur ne s'éteint pas
et qu'aucun retour de flamme n'est
C : les vis by-pass doivent être
changées par un technicien habilité.
D : ne manipulez pas les vis by-pass.
Il est important que toutes les bagues
soient à leur place pour garantir
l’étanchéité. Ces dispositifs sont
indispensables au fonctionnement
correct de l’appareil vu qu’ils empêchent
l’entrée de liquides et de saleté à
l’intérieur de l’appareil.
Replacez les boutons de commande.
Ne démontez jamais l’axe du robinet. En
cas d’incidence, changez complètement
Attention ! À la fin, placez l'étiquette
autocollante, en indiquant le nouveau
type de gaz, près de la plaque
