MODE D'EMPLOI WSZ57L18DM - INSTALLATION GUIDE WHIRLPOOL

INSTRUCTIONS D’ASSEMBLAGE........................................................... 18

Assemblage de la grille supérieure ........................................................ 18 Fixation des rails latéraux ....................................................................... 19

INSTRUCTIONS D’INSTALLATION ......................................................... 19

• Installation de la grille et de la garniture supérieures p. 19
• Installation et alignement du réfrigérateur et du congélateur p. 20
• Déplacement du réfrigérateur et du congélateur à leur emplacement définitif p. 21

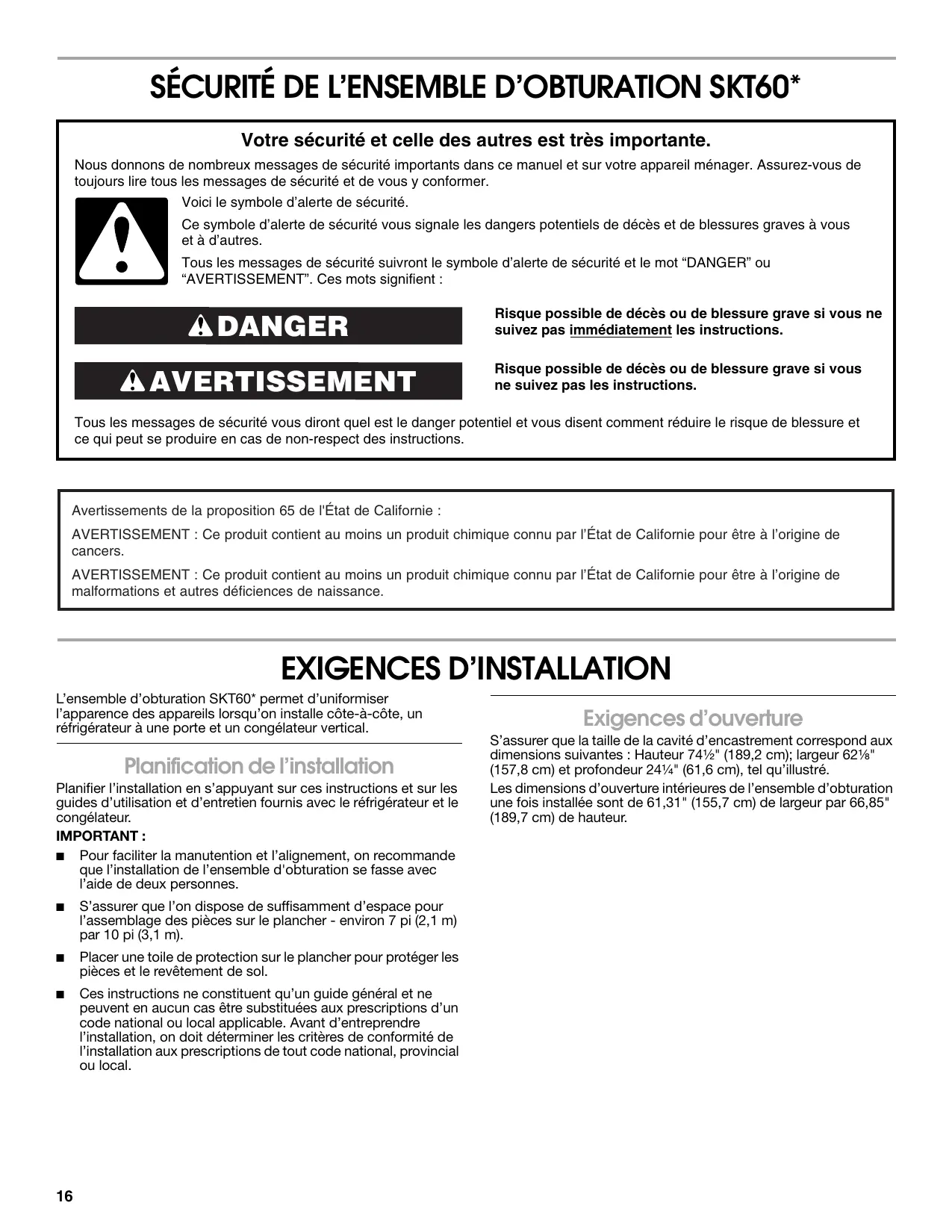

• Entretien et nettoyage SÉCURITÉ DE L’ENSEMBLE D’OBTURATION SKT60* Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient : DANGER AVERTISSEMENT Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Avertissements de la proposition 65 de l'État de Californie : p. 23

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

malformations et autres déficiences de naissance.

EXIGENCES D’INSTALLATION

L’ensemble d’obturation SKT60* permet d’uniformiser l’apparence des appareils lorsqu’on installe côte-à-côte, un réfrigérateur à une porte et un congélateur vertical. Planification de l’installation Planifier l’installation en s’appuyant sur ces instructions et sur les guides d’utilisation et d’entretien fournis avec le réfrigérateur et le congélateur. IMPORTANT : ■ Pour faciliter la manutention et l’alignement, on recommande que l’installation de l’ensemble d'obturation se fasse avec l’aide de deux personnes.

S’assurer que l’on dispose de suffisamment d’espace pour l’assemblage des pièces sur le plancher - environ 7 pi (2,1 m) par 10 pi (3,1 m).

Placer une toile de protection sur le plancher pour protéger les pièces et le revêtement de sol.

Ces instructions ne constituent qu’un guide général et ne peuvent en aucun cas être substituées aux prescriptions d’un code national ou local applicable. Avant d’entreprendre l’installation, on doit déterminer les critères de conformité de l’installation aux prescriptions de tout code national, provincial ou local.

Exigences d’ouverture S’assurer que la taille de la cavité d’encastrement correspond aux dimensions suivantes : Hauteur 74¹⁄₂" (189,2 cm); largeur 62¹⁄₈" (157,8 cm) et profondeur 24¹⁄₄" (61,6 cm), tel qu’illustré. Les dimensions d’ouverture intérieures de l’ensemble d’obturation une fois installée sont de 61,31" (155,7 cm) de largeur par 66,85" (189,7 cm) de hauteur. REMARQUE : Il est possible d’adapter l'ensemble d’obturation à des ouvertures verticales d’une hauteur inférieure à 74¹⁄₂" (189,2 cm). La taille de l’ensemble d’obturation (B) peut être réduite par mesures de 1" (2,54 cm). Chaque garniture de grille supérieure comporte une hauteur de 1" (2,54 cm). Pour chaque garniture de grille non utilisée, on doit raccourcir la base des garnitures latérales de gauche (E) et de droite (G) de 1" (2,54 cm). 26¹⁄₂" (67,3 cm)

Outillage nécessaire Réunir les outils et pièces nécessaires avant de commencer l’installation. Lire et suivre les instructions fournies avec chacun des outils mentionnés dans cette liste. C’est à l’utilisateur qu’incombe la responsabilité de réaliser une installation correcte.

Outillage nécessaire

Perceuse sans fil et foret de ¹⁄₈"

Tournevis à lame plate

Entraînement de douille n° 2

Ruban adhésif (ruban de masquage ou pour peintres) Pièces fournies Retirer les pièces de l’emballage de l’ensemble d’obturation. Vérifier la présence de toutes ces pièces. IMPORTANT : ■ Afin d’éviter d’érafler la surface des éléments, ne pas utiliser d’objets pointus pour retirer l’emballage.

Les pièces métalliques peuvent être endommagées en cas de chute.

Description (quantité) A. Rail de fixation de la, garniture supérieure (1) B. Grille supérieure (6) C. Grille à encoche de la garniture supérieure (1) D. Plaque supérieure (1) E. Garniture latérale de gauche (1) F. Tringle d'obturation (1) G. Garniture latérale de droite (1) H. Grille inférieure (1)

I. Cale d'espacement (2)

Références des pièces en acier inoxydable Références des pièces blanches W10682840 W10682841 W10682846 W10682843 W10682847 W10682844 W10682876 W10682850 W10682875 W10682851 W10682856 W10682853 W10682857 W10682854 W10682833 W10682858 W10682834 W10682858 †®TORX est une marque déposée de Saturn Fasteners, Inc.

Spécifications électriques J. Vis Phillips à tête bombée (7) Référence 3-24004-091 K. Vis Phillips à tête fraisée (2) Référence 3-24004-159 AVERTISSEMENT Risque de choc électrique

L. Vis Torx peinte à tête bombée (4) Ensemble blanc référence W10383593 Ensemble de pièces en acier inoxydable référence W10385275 M. Pied de nivellement (4) Référence 3-82710-001 Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique. Avant de déplacer le réfrigérateur ou le congélateur à son emplacement final, il est important de vous assurer d’avoir le raccordement électrique approprié. Méthode recommandée de mise à la terre Chaque appareil doit être alimenté par un circuit 115 volts (CA seulement, 60 Hz) relié à la terre et protégé par un fusible de capacité 15 A ou 20 A. Il est recommandé d’utiliser un circuit distinct pour alimenter le congélateur uniquement. Utiliser une prise de courant dont l’alimentation ne peut pas être interrompue par un interrupteur. Ne pas utiliser de rallonge. REMARQUE : Avant de procéder à tout type d’installation, de nettoyage ou de changement d’une ampoule, appuyer sans relâcher sur TEMP SETTING (réglage de température) pendant 3 secondes pour désactiver le refroidissement, puis déconnecter le réfrigérateur ou le congélateur de la source de courant électrique.

INSTRUCTIONS D’ASSEMBLAGE

Assemblage de la grille supérieure

1. Assembler les six garnitures latérales de la grille supérieure (B)

en les insérant l’une dans l’autre, entre la languette et la rainure—tel qu’illustré. †®TORX est une marque déposée de Saturn Fasteners, Inc.

2. Fixer la grille à encoche de la garniture supérieure (C) à celles

préalablement fixées en la faisant glisser dans la grille de la base/la plus en bas.

3. Installer le rail de fixation de la garniture supérieure (A) sur la

grille supérieure en le faisant glisser sur la garniture de la grille au sommet.

2. Aligner le trou de la garniture latérale (E et G) avec la rainure

située sur la grille supérieure (B), de chaque côté de la grille. Il y aura un écart de ³⁄₈" (9,5 mm) entre les garnitures latérales (E et G) et la grille supérieure (B).

3. À l’aide de deux vis Phillips à tête fraisée (K), fixer la garniture

latérale (E et G) à la grille supérieure (B). Insérer la vis dans le trou prépercé et dans la rainure de chaque côté de la grille (B), tel qu’illustré.

(9,5 mm) Fixation des rails latéraux

1. Aligner les garnitures latérales (E, G) avec les côtés de la grille

supérieure (B). REMARQUE : S’assurer que toutes les garnitures latérales de la grille sont contenues dans la rainure comportant les garnitures latérales (E et G) et que la surface supérieure de la grille supérieure (B) est en affleurement avec la surface supérieure des côtés.

INSTRUCTIONS D’INSTALLATION

Installation de la grille et de la garniture supérieures IMPORTANT : La grille et la garniture supérieures ainsi que le plancher peuvent être endommagés en cas de chute.

4. Utiliser plusieurs morceaux de ruban adhésif pour fixer

temporairement l’ensemble tel qu’illustré. Préparation de la cavité d’encastrement

1. Placer le carton ou le panneau de contreplaqué sur le

plancher, de chaque côté de la cavité d’encastrement non aménagée, au point de contact entre la garniture latérale et le plancher.

2. Placer la grille et la garniture supérieures en les orientant vers

le plancher et les centrer dans l’avant de la cavité d’encastrement non aménagée.

3. A l’aide de deux personnes (une de chaque côté), soulever la

garniture et la positionner au-dessus de la cavité d’encastrement et de chaque côté.

5. Marquer l’emplacement des trous d’installation de la garniture

autour de la cavité. Retirer le ruban adhésif et reposer la garniture sur le plancher.

6. A l’aide d’une perceuse sans fil et d’un foret de ¹⁄₈", percer les

trous aux emplacements indiqués. REMARQUE : Certains matériaux des placards ou du mur peuvent nécessiter des trous prépercés avec un foret de ⁷⁄₈" de diamètre.

7. Répéter les étapes 3 et 4.

Fixation de la garniture supérieure à la cavité d’encastrement

2. Avec quatre vis Phillips à tête bombée (J) (deux de chaque

côté), fixer les deux garnitures latérales de gauche (E) et de droite (G) sur la cavité d’encastrement ou les placards. Veiller à ce que les garnitures latérales ne se tordent pas.

1. Aligner la grille supérieure contre la cavité de façon à ce

qu’elle soit en contact et en affleurement avec la surface avant de la cavité dans le mur ou les placards.

2. À partir de la face inférieure et arrière de la grille supérieure,

insérer une vis Phillips à tête bombée (J) dans le trou central prépercé dans la grille supérieure (B) et dans la cavité du mur ou des placards. REMARQUE : Ne pas serrer complètement la vis. Installation et alignement du réfrigérateur et du congélateur AVERTISSEMENT Risque du poids excessif Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur. Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

3. Avec un niveau, établir l’aplomb de la grille supérieure (B) et

insérer des cales au besoin. REMARQUE : Aucune cale n’est fournie avec l’ensemble d'obturation.

4. Avec deux vis Phillips à tête bombée (J), fixer la grille

supérieure (B) en insérant une vis dans les trous prépercés à chaque extrémité. Serrer complètement les vis.

5. Serrer complètement la vis centrale.

Fixation de la garniture latérale à la cavité d’encastrement

1. Avec un niveau, s’assurer que les côtés sont d’aplomb et

insérer des cales au besoin. REMARQUE : Aucune cale n’est fournie avec l’ensemble d'obturation.

Déplacement de votre congélateur ou votre réfrigérateur : Votre congélateur et votre réfrigérateur sont lourds. Lors du déplacement de l’appareil pour le nettoyage ou un entretien ou réparation, veiller à recouvrir le plancher avec du carton ou un panneau de fibres dures pour éviter qu'il ne subisse tout dommage. Toujours tirer l’appareil tout droit lors de son déplacement. Ne pas incliner l’appareil d’un côté ou de l’autre ni le “faire marcher” en essayant de le déplacer car le plancher pourrait être endommagé.

1. Positionner le réfrigérateur et le congélateur devant l’ouverture

de la cavité d'encastrement (congélateur à gauche et réfrigérateur à droite).

2. Retirer la grille de la base en plastique de chaque appareil en

retirant les 2 vis Phillips.

Déplacement du réfrigérateur et du congélateur à leur emplacement définitif AVERTISSEMENT Risque du poids excessif Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur. Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure. A. Emplacement des vis Installation des pieds de nivellement

1. Retirer les 4 vis de charnière à tête hexagonale sur chaque

roulette. Mettre les roulettes de côté.

2. Placer le réfrigérateur/congélateur sur le dos sur un carton ou

un autre matériau protecteur.

3. Insérer 2 pieds de nivellement en plastique (M) sur chaque

caisse. Déplacement de votre congélateur ou votre réfrigérateur : Votre congélateur et votre réfrigérateur sont lourds. Lors du déplacement de l’appareil pour le nettoyage ou un entretien ou réparation, veiller à recouvrir le plancher avec du carton ou un panneau de fibres dures pour éviter qu'il ne subisse tout dommage. Toujours tirer l’appareil tout droit lors de son déplacement. Ne pas incliner l’appareil d’un côté ou de l’autre ni le “faire marcher” en essayant de le déplacer car le plancher pourrait être endommagé. Positionnement du premier appareil

4. Remettre le réfrigérateur/congélateur en position verticale.

5. Ajuster les pieds de nivellement (M) de façon à ce que chaque

appareil soit de niveau et à la même hauteur que l'autre. REMARQUE : Le congélateur et le réfrigérateur comportent chacun à présent à l'avant 2 pieds de nivellement (M) réglables. L’arrière de chaque appareil repose sur 2 supports fixes. IMPORTANT : Si les prises de courant électrique ne sont pas centrées dans la paroi arrière de la cavité, placer d’abord l’appareil du côté opposé des prises situées dans la cavité.

1. Pour éviter d’endommager le plancher, le recouvrir de carton

2. Fixer une cale d'espacement en mousse de plastique (I) sur la

partie arrière central de chaque appareil. REMARQUE : Les cales d'espacement (I) arrière permettent d’établir un dégagement correct entre les 2 appareils pour éviter d'endommager la caisse.

3. Faire glisser le premier appareil dans la cavité d’encastrement,

suffisamment pour pouvoir brancher le cordon d’alimentation sur la prise de courant.

6. Placer un niveau sur la partie supérieure de la caisse.

Contrôler l’aplomb tout d’abord transversalement, puis dans le sens avant/arrière. Pour soulever un coin, tourner le pied de nivellement dans le sens horaire. Pour abaisser un coin, tourner le pied de nivellement dans le sens antihoraire.

7. Répéter l'étape 3 pour l'autre appareil jusqu’à ce que le

congélateur et le réfrigérateur soient parfaitement d’aplomb et à la même hauteur.

IMPORTANT : Attendre 24 heures avant de brancher le réfrigérateur/congélateur pour éviter une erreur du compresseur. AVERTISSEMENT Installation de la plaque supérieure

1. Insérer une vis Torx®† peinte à tête bombée (L) à travers la

plaque supérieure (D) et la visser dans la caisse. Utiliser les 2 trous arrière dans chaque caisse. REMARQUE : Ne pas serrer complètement la vis.

2. Aligner les trous de la plaque supérieure (D) avec les trous des

appareils et installer les 3 vis (L) restantes comme indiqué. Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Brancher l’appareil sur une prise à 3 alvéoles reliée à la terre. Positionnement du deuxième appareil IMPORTANT : Si les prises de courant électrique ne sont pas centrées dans la paroi arrière de la cavité, placer d'abord l'appareil du côté opposé des prises situées dans la cavité.

1. Faire glisser le deuxième appareil dans la cavité

d'encastrement, suffisamment pour pouvoir brancher le cordon d’alimentation sur la prise de courant. IMPORTANT : Attendre 24 heures avant de brancher le réfrigérateur/congélateur pour éviter une erreur du compresseur.

2. Brancher l’appareil sur une prise à 3 alvéoles reliée à la terre.

3. Si nécessaire, il est possible d'ajuster la position horizontale

de l'une des portes : desserrer les trois vis des charnières, déplacer la charnière et resserrer les vis. REMARQUE : Prévoir un support supplémentaire de la porte du réfrigérateur pendant le déplacement des charnières. La force d’attraction des aimants de la porte ne suffit pas à la maintenir en place pendant la manutention. REMARQUE : Ne pas serrer complètement les vis.

3. Enfoncer complètement le réfrigérateur et le congélateur dans

la cavité d’encastrement.

4. Contrôler l’aplomb de chaque appareil car il peut avoir été

modifié lors du déplacement de l’appareil dans la cavité. REMARQUE : Selon l'aplomb du plancher, il peut être nécessaire de retirer un appareil plusieurs fois pour modifier le réglage afin d'obtenir un alignement satisfaisant des deux appareils.

5. Serrer complètement les 4 vis (L) de la plaque supérieure (D).

†®TORX est une marque déposée de Saturn Fasteners, Inc.

Installation de la grille inférieure Installation de la tringle d’obturation

1. Aligner les 4 agrafes de la grille inférieure (H) (2 par caisse)

avec le rebord des ouvertures arrondies sur la base de la caisse.

1. Placer la tringle d’obturation magnétique (F) entre le

réfrigérateur et le congélateur pour combler l’espace entre les appareils. REMARQUE : La tringle d’obturation (F) doit être en affleurement avec le sommet de la caisse des deux appareils.

A. Agrafes de la grille alignées avec le rebord des ouvertures arrondies

2. Appuyer sur toutes les agrafes de la grille pour les emboîter.

REMARQUE : Vérifier que chaque agrafe de grille est parfaitement engagée, et vérifier l’absence d’interférence entre les embouts latéraux de la grille de la base et la bride de charnière sur chaque appareil. Entretien et nettoyage Nettoyer la surface de la garniture et de la grille avec un chiffon en coton mouillé et un mélange d’eau tiède et de détergent doux. Ne pas utiliser de nettoyants puissants ou abrasifs car ils peuvent endommager la surface métallique de la grille et de la garniture.

W10691539A /™ ©2014. Used under license in Canada. All rights reserved. Utilisé sous licence au Canada. Tous droits réservés.
