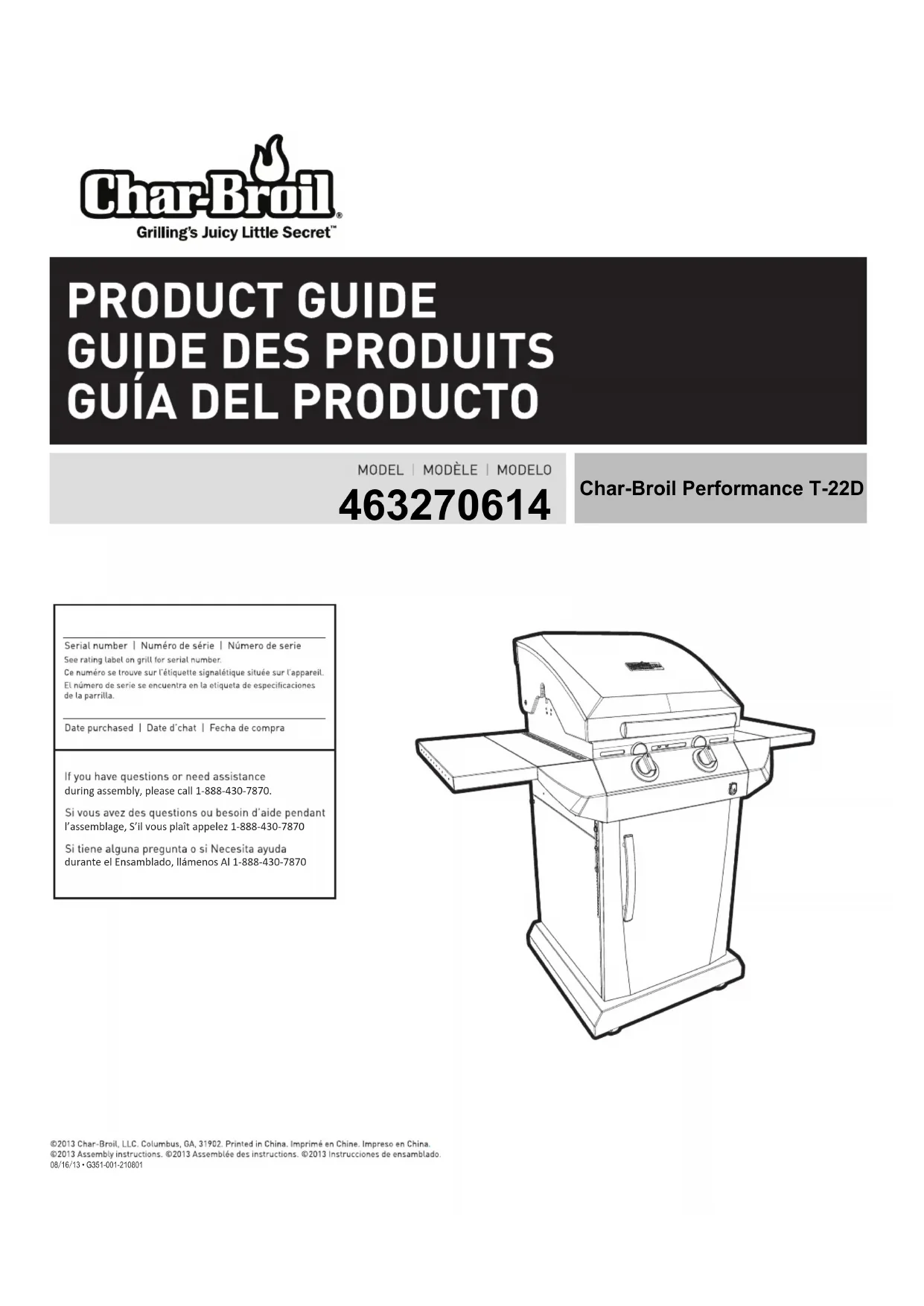

MODE D'EMPLOI 463270614 CHAR-BROIL

ATTENTION ATTENTION : indique une situation potentiellement dangereuse ou une pratique à risque qui, si elle n'est pas évitée, pourrait entraîner des blessures mineures ou modérément graves. S’il y a une odeur de gaz : 1. Coupez l'admission de gaz de l'appareil.2. Éteindre toute flamme nue.3. Ouvrir le couvercle.4. Si l'odeur persiste, éloignez-vous de l’appareil et appelez immédiatement le fournisseur de gaz ou le service d'incendie.Lire et respecter toutes les consignes de sécurité, les instructions d'assemblage et les directives d'emploi et d'entretien avant d'essayer d'assembler cet appareil ou de l'utiliser pour la cuisson. INSTALLEUR / ASSEMBLEUR :

Vous devez laisser le présent manuel au client.

CET APPAREIL EST CONÇU POUR UN USAGE À

L'EXTÉRIEUR UNIQUEMENT Pour utilisation domestique uniquement. Ne pas utiliser à des fins commerciales.

DANGER AVERTISSEMENT

2. Une bouteille de propane qui n'est pas raccordée en vue son utilisation, ne doit pas être entreposée dans le voisinage de cet appareil ou de tout autre appareil. 1. Ne pas entreposer ni utiliser de l'essence ni d'autres vapeurs ou liquides inflammables dans le voisinage de l'appareil, ni de tout autre appareil.

Incendies de Graisse

ATTENTION Utiliser des pots de plus de 6 quarts de la capacité pourrait dépasser le poids limite du plateau brûleur latéral ou Côté plateauce qui entraîne la défaillance du gril panier composants.

AVERTISSEMENT CALIFORNIA PROPOSITION 651. Les sous-produits de combustion générés lors de l'utilisation de ce produit contiennent des produits chimiques qui, selon l'État de la Californie, causent le cancer, des anomalies congénitales ou d'autres dangers pour la reproduction.2. Cet article contient des produits chimiques, y compris du plomb et des composés de plomb, qui, selon l'État de la Californie, causent le cancer, des anomalies congénitales ou d'autres dangers pour la reproduction. Veuillez vous laver les mains après avoir manipulé ce produit. AVERTISSEMENT N'essayez pas de réparer ou de modifier le tuyau, le système de valve ou le régulateur pour corriger un défaut « présumé ». Toute modification à cet assemblage annule votre garantie en plus de créer un risque de fuite de gaz et d'incendie. N'utilisez que des pièces de rechange approuvées, fournies par le fabricant. Mesures de sécurité pendant l'installation  Utilisez grill, comme l'achat, avec seulement LP (propane) du gaz et le régulateur / valve de montage fourni. Si votre barbecue est prêt Dual Fuel, un kit de conversion doit être acheté pour une utilisation avec du gaz naturel. L'installation du gril doit se conformer aux codes locaux, ou en leur absence, au National Fuel Gas Code, ANSI Z223.1/ NFPA 54, Natural Gas and Propane Installation Code, CSA B149.1, au Code sur le stockage et la manipulation du propane B149.2  Tous les accessoires électriques (la rôtissoire, par exemple) doivent être mis à la terre conformément aux codes locaux ou au National Electrical Code, ANSI / NFPA 70 ou au Code canadien de l'électricité CSA C22.1. Tenez les cordons d'alimentation et les tuyaux d'alimentation en combustible loin de toute surface chaude.  Ce gril est homologué en matière de sécurité aux États-Unis ou au Canada seulement. Ne le modifiez pas pour une utilisation dans un autre endroit. Toute modification créera un risque d'accident. DANGER  N'entreposez JAMAIS un réservoir de gaz de rechange sous un appareil au gaz, à proximité de celui-ci ou dans un endroit fermé.  Ne remplissez jamais le réservoir à plus de 80 % de sa capacité. Un réservoir de rechange rempli excessivement ou mal entreposé constitue un danger en raison des possibilités de fuite de gaz à partir de la soupape de sûreté et de décharge. Cela peut causer un incendie intense avec risques de dommages matériels, de blessures graves, voire de mort.  Si vous voyez, sentez, ou entendez une fuite de gaz, éloignez-vous immédiatement du réservoir de gaz et de l'appareil et appelez votre service d'incendie. Pour votre sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

 FERMEZ tous les boutons de réglage et la valve du réservoir de gaz. Tournez à la main l'écrou

d'accouplement dans le sens contraire des aiguilles

d'une montre; n'utilisez pas d'outils pour débrancher le

réservoir. Desserrez la vis du réservoir située sous la

tablette inférieure ou déconnectez les autres dispositifs

le du chariot. Installez le capuchon de sûreté sur la

valve du réservoir à gaz. Utilisez toujours le capuchon

et la bretelle de retenue fournis avec la valve. Faute

d'utiliser le capuchon de sûreté selon les

consignes, des blessures graves et des dommages

matériels pourraient s'ensuivre. .

un réservoir de gaz dans un endroit fermé tel qu'un abri

d'auto, un garage, un porche, un patio couvert ou

d'autres constructions. Ne laissez jamais un réservoir

de gaz dans un véhicule qui pourrait s'échauffer au

 N'entreposez pas un réservoir de gaz dans un endroit où les enfants jouent.

ajoutée au GPL (semblable à l'odeur de chou pourri) afin

que vous puissiez le sentir.

Le GPL est très inflammable et peut s'allumer de manière

 Le distributeur NE doit JAMAIS remplir le réservoir de GPL à plus de 80 % de sa capacité volumétrique. Le

volume de propane dans un réservoir varie selon la

 La présence de givre sur le régulateur indique un remplissage excessif. Fermez immédiatement la

valve du réservoir de GPL et appelez votre

distributeur de GPL local pour obtenir de l'aide.

 Ne relâchez pas de gaz de pétrole liquéfié (propane) dans l'air. Cela constitue une pratique dangereuse.  Pour vider le gaz contenu dans un réservoir de GPL, demandez l'aide d'un distributeur de GPL ou du service

d'incendie local. Regardez dans l'annuaire téléphonique

sous « Fournisseurs de gaz » afin de localiser le

GPL du ministère du Transport (Department of

Transportation : DOT) des États-Unis ou, au Canada, des

normes CAN/CSA-B339 relatives aux cylindres, sphères et

tubes pour le transport des matières dangereuses de

Transport Canada (TC). Voir l'étiquette sur le collier du

Une soupape de sûreté et de décharge.

Un dispositif de protection contre le

remplissage excessif homologué UL.

Ce dispositif de sécurité est identifié

par un unique volant de manœuvre

triangulaire. Utilisez seulement des

réservoirs dotés de ce type de

Le réservoir de GPL doit être disposé de manière à

collier de protection de la valve du réservoir. Gardez

toujours les réservoirs de GPL à la verticale lors de

l'utilisation, du transport et de l'entreposage.

Réservoir de gaz à la verticale

pour permettre l'élimination

possibilité de souscrire à un service d'échange de

réservoirs vides. Ne faites appel qu'aux services

d'entreprises dignes de confiance qui soumettent leurs

bouteilles de gaz à des inspections et des essais et qui

certifient leurs bouteilles de gaz. N'échangez votre

réservoir que contre un réservoir équipé d'un

dispositif de protection contre le remplissage

excessif tel que décrit dans la section sur le «

Réservoir de GPL » du présent guide.

• Gardez toujours le réservoir de GPL neuf ou échangé en

position verticale lors de son utilisation, de son transport

et de son entreposage.

• Effectuez un essai d'étanchéité des réservoirs de GPL

neufs et échangés AVANT de les connecter à

• Mettre capuchon de sûreté antipoussière sur la sortie du

fourni avec le robinet de la bouteille. D’autres types de

bouchons pourraient ne pas être étanches et permettre

des fuites de propane.

Essai d'étanchéité d'un réservoir de GPL Pour votre propre sécurité

• Il est nécessaire de procéder à un essai d'étanchéité

chaque fois que le réservoir de GPL est échangé ou

• Ne fumez pas pendant l'essai d'étanchéité.

à l'électricité. Au cours de l'essai d'étanchéité, gardez

l'appareil loin des flammes nues et des étincelles.

• Utilisez un pinceau propre et une solution à mesures

égales d'eau et d'un savon doux. Appliquez la solution

savonneuse sur les endroits marqués d'une flèche sur le

Connexion du régulateur au réservoir de

1. Le réservoir de GPL doit être attaché à l’appareil de

protection contre le

remplissage excessif

N'utilisez pas de bouchon de

transport de produits pétroliers

(pièce en plastique avec filetage

extérieur)! Il empêchera le

de sûreté de la valve de

pourriez endommager la valve et provoquer une fuite.

Une fuite de propane peut provoquer une explosion, un

incendie, des blessures graves ou la mort.

REMARQUE :Si vous n'arrivez pas à compléter le

raccordement, débranchez le régulateur et répétez les

étapes 5 et 6. S'il vous est toujours impossible d'achever le

raccordement, ne vous servez pas de ce régulateur!

6. Serrez à fond l'écrou de raccord en tournant dans le

sens des aiguilles d'une montre. Le régulateur

s'attachera de façon étanche au dispositif de non-retour

de la valve du réservoir de GPL ce qui occasionnera

une certaine résistance. Une rotation supplémentaire

d'un demi à trois quart de tour est nécessaire pour

achever le raccordement. Ne serrez qu'à la main -

n'utilisez pas d'outils.

Le mamelon doit être centré dans

la valve du réservoir de GPL.

5. En tenant le régulateur, insérez le

mamelon adaptateur dans la

valve du réservoir de GPL. Serrez

l'écrou de raccord à la main, en

tenant le régulateur aligné avec la

valve du réservoir de GPL de

manière à ne pas fausser le

3. Fermez le réservoir de gaz en tournant le volant de

fournis avec la valve. Directement L'écrou de raccord9

Essai d'étanchéité des valves, des tuyaux et

1. Tournez tous les boutons de réglage en position

3. Ouvrez la valve du réservoir complètement en la tournant

dans le sens contraire des aiguilles d'une montre. Si vous

entendez un souffle ou un sifflement, fermez

immédiatement la valve du gaz. Cela indique que le

raccord comporte une fuite importante. Corrigez le

problème avant de poursuivre.

4. Badigeonnez les raccords suivants de solution

savonneuse : ou d'autres accessoires sur votre grille.

conçu pour être installé sur ou dans un VR.

• Ne tentez jamais de raccorder ce gril au système de GPL

autonome d'une tente-caravane ou d'une autocaravane.

de gaz et resserrez tous les raccords. Si vous n'arrivez

pas à arrêter les fuites, n'essayez pas de les colmater

vous-même. Appelez-nous pour obtenir des pièces de

rechange. Pour commander des pièces de rechange,

appelez le Centre de service pour grils et donnez le

numéro de série, le modèle et le nom des pièces dont

6. Fermez toujours la valve du réservoir de GPL après

chaque essai d'étanchéité en tournant le volant de

manœuvre dans le sens des aiguilles d'une montre.

• Ne laissez pas les enfants utiliser le gril ou jouer à

proximité de celui-ci.

• Gardez l'espace autour du gril propre et libre de tout

matériel inflammable.

• Vérifiez périodiquement les flammes du brûleur.

• Ne vous servez du gril que dans un endroit bien aéré.

Ne l'utilisez JAMAIS dans un endroit fermé comme un

abri d'auto, un garage, un porche, un patio couvert ou

sous toute surface surplombante quelle qu'elle soit.

• Ne couvrez pas les grilles avec des feuilles d'aluminium

ou tout autre matériau. Cela empêchera la ventilation

du brûleur et sera à l'origine de conditions

potentiellement dangereuses pouvant entraîner des

dommages matériels ou des blessures graves.

d'incendie applicables à l'utilisation d'un gril à gaz dans

votre immeuble. Si l'utilisation du gril est permise,

utilisez-le à l'extérieur au rez-de-chaussée à une

distance de 1 m (3 pi) des murs ou des rampes. Ne

l'utilisez pas sur un balcon ou en dessous de celui-ci.

• N'essayez JAMAIS d'allumer un brûleur lorsque le

couvercle du gril est fermé. Une accumulation de

gaz non brûlé à l'intérieur d'un gril fermé constitue

• N'utilisez pas le gril lorsque le réservoir de GPL n'est

pas dans la position appropriée telle que spécifiée

dans les instructions d'assemblage.

• Refermez toujours la valve du réservoir et enlevez

l'écrou de raccord avant de déplacer le réservoir de

GPL de sa position de fonctionnement.

Consignes de sécurité

• Avant d'ouvrir la valve du réservoir de GPL, vérifiez que

l'écrou de raccord est bien serré.

• Lorsque vous n'utilisez pas le gril, mettez tous les boutons

de réglage et la valve du réservoir de GPL en position

• Ne déplacez jamais le gril lors de l'utilisation ou pendant

chaque utilisation. N'enlevez pas le plateau ou le

réservoir d'écoulement de la graisse avant que le gril ne

soit complètement refroidi.

• Si vous remarquez que de la graisse ou qu'une autre

le régulateur, coupez immédiatement l'alimentation en

gaz. Déterminez l'origine du problème, corrigez-le, puis

nettoyer les surfaces de cuisson du gril, assurez-vous

qu'aucune soie ne reste sur les surfaces avant de procéder

à la cuisson. Il est déconseillé de nettoyer les surfaces de

cuisson alors que le gril est chaud.

• Gardez les orifices du cylindre (chariot du gril) dégagés et

libres de tout débris.

• Ne rangez pas d'objets ou de matériaux à l'intérieur du

chariot du gril et contribuant à bloquer la circulation d'air

dans la partie inférieure du tableau de commande ou de

la cuvette du foyer.

• Le régulateur peut émettre un bourdonnement ou un

sifflement en cours de fonctionnement. Cela n'affecte ni la

sécurité ni le bon fonctionnement du gril.

• Si du givre se forme sur le régulateur, fermez le gril

immédiatement, ainsi que la valve du réservoir de GPL.

Cela indique que le réservoir est défectueux et qu'il ne

faut l'utiliser avec aucun appareil. Adressez-vous au

• En cas de problème avec votre gril, consultez la section

2. Ouvrir l´alimentation de gaz à la source ou au réservoir ON.

3. Ouvrir le couvercle durant l´allumage.

4. Pour allumer, pousser et tourner le bouton d'allumage

du brûleur à maximale.

5. Immédiatement, appuyer sur le bouton d´allumage

électronique et le maintenir enfoncé.

6. Si le brûleur ne s'allume PAS dans les 5 secondes,

mettez tous les boutons de contrôle des brûleurs en

position d'arrêt, attendez 5 minutes, puis répétez

plus près du BRÛLEUR D´ALLUMAGE.

8. Pour des grils équipés de l'ALLUMAGE

ÉLECTRONIQUE à chaque brûleur :

Répétez les étapes 4 à 6 pour allumer chaque brûleur.

9. Une fois que chaque brûleur a mis à feu, tournez les

boutons à l'arrangement désiré.

l'appareil n'est pas utilisé.

Si le brûleur ne s'allume PAS dans les 5 secondes,

mettez tous les boutons de contrôle des brûleurs en

position d'arrêt, attendez 5 minutes, puis répétez

s'échapper du brûleur et pourrait s'enflammer

accidentellement et causer des blessures.

Allumage avec une allumette

• Ne vous penchez pas au-dessus du gril lors de

5. Enfoncez et tournez le bouton du brûleur à l'extrême

brûleur s'est allumé et qu'il le reste.

6. Allumez les brûleurs adjacents un après l'autre en

enfonçant et en tournant les boutons correspondants sur

la position maximale.

4. Placez l'allumette dans le support d'allumette (pendant

du panneau latéral du gauche du gril). Allumez

l'allumette ; allumez alors le brûleur en plaçant

l'allumette par le trou de lumière d'allumette du gauche

représentées pour plus de

2. Ouvrir l´alimentation de gaz à la source ou au réservoir ON.

3. Ouvrir le couvercle durant l´allumage.

• Dès qu'une fuite est décelée, ARRÊTEZ!

fermant la zone de congé de vanne de la bouteille de

GPL et appelez le service d'incendie!

• Enlevez les grilles et les couvre-brûleurs. Allumez les

brûleurs et tournez les boutons de la position maximale

(HIGH) à la position minimale (LOW). La flamme doit être

plus petite en position minimale qu'en position maximale.

Effectuez également une vérification de la flamme sur le

brûleur latéral. Effectuez toujours une vérification du

réglage de la flamme avant chaque utilisation. Si vous ne

voyez que de petites flammes, consultez le paragraphe «

Baisse soudaine ou faible flamme » de la section

le réservoir de GPL en tournant le volant de manœuvre à

fond dans le sens horaire.

Vérification du dispositif d'allumage

• Fermez l'alimentation en gaz au niveau du réservoir de

GPL. Poussez le bouton d'allumage électronique et

tenez-le enfoncé. Vous devriez entendre des « clics » et

voir des étincelles chaque fois entre le boîtier du

collecteur ou le brûleur et l'électrode. Consultez la

section « Dépannage » s'il ne se produit pas de clics ou

en gaz est fermée avant de vérifier les valves. Mettez

les boutons en position d'arrêt (OFF). Pour vérifier les

valves, poussez et relâcher les boutons de commande.

Ces derniers devraient revenir en position initiale par effet

de ressort. Si ce n'est pas le cas, remplacez

l'assemblage de valve avant d'utiliser le gril. Tournez les

boutons en position minimale (LOW), puis de nouveau en

position d'arrêt (OFF). Les valves doivent tourner

système de valve, le tuyau et le régulateur exigés par le

Nettoyage général du gril

de graisse et de fumée avec de la peinture. Utilisez

une solution puissante de détergent et d'eau ou utilisez

un produit de nettoyage pour grils et une brosse à

récurer sur les surfaces intérieures du couvercle du gril

et du fond de celui-ci. Rincez et laissez sécher

complètement à l'air. N'utilisez pas de produit de

nettoyage caustique pour gril ou four sur les

• N'utilisez pas de Citrisol, de produits de nettoyage

abrasifs, d'agents de dégraissage ou de produits de

nettoyage de gril concentré sur les pièces en plastique.

Cela pourrait les endommager et causer des défaillances

dans leur fonctionnement.

• Surfaces en porcelaine : la composition de ces surfaces

étant semblable au verre, la plupart des résidus peuvent

être nettoyés avec un chiffon à l'aide d'une solution de

bicarbonate de sodium et d'eau ou d'un nettoyant

spécialement formulé. Utilisez de la poudre à récurer non

abrasive pour les taches tenaces.

ATTENTION Si votre gril devient difficile à allumer ou que la

flamme est faible, vérifiez et nettoyez les tubes

venturi et les brûleurs.

Des araignées ou de petits insectes peuvent créer

des problèmes de « retour de flamme » en

construisant des nids et en pondant dans les tubes

venturi ou les brûleurs et en obstruant ainsi

l'écoulement de gaz. Le gaz refoulé peut s'enflammer

derrière le tableau de commande. Ce retour de

flamme peut endommager le gril et causer des

blessures. Afin de prévenir les retours de flamme et

de garantir le bon fonctionnement du brûleur et du

tube venturi, il faut retirer et nettoyer l'assemblage

lorsque l'appareil n'a pas été utilisé depuis

assurez-vous qu'aucune soie ne reste sur les surfaces

avant de procéder à la cuisson. Il est déconseillé de

nettoyer les surfaces de cuisson alors que le gril est

Entreposage de votre gril

• Lorsque le réservoir de GPL est connecté au gril,

entreposez-les à l'extérieur dans un endroit bien aéré et

hors de portée des enfants.

• Couvrez le gril s'il est entreposé à l'extérieur. Le fabricant

offre un choix complet de couvertures de gril.

• Entreposez le gril à l'intérieur SEULEMENT si le réservoir

de GPL est fermé, détaché du gril et entreposé à

• Lorsque vous voulez réutiliser le gril après une période

pièces du brûleur ou si vous éprouvez de la difficulté à

1. Fermez tous les boutons de réglage, ainsi que la valve

du réservoir de gaz.

2. Enlevez les grilles et les couvre-brûleurs.

5. Soulevez chaque brûleur avec soin en l'éloignant des

ouvertures du système de valve.

Nous recommandons trois façons de nettoyer les tubes des

brûleurs. Choisissez celle qui vous semble la plus facile.

(A) Faites un petit crochet à l'aide d'un fil raide (un cintre

léger fait très bien l'affaire). Passez le crochet à

vous servez pas d'une brosse métallique en laiton),

passez-en les poils plusieurs fois dans chaque tube

(C) Portez des lunettes de sécurité : servez-vous d'un

tuyau à air pour forcer un jet d'air dans le tube du

brûleur qui sortira par les orifices de combustion.

Examinez chaque orifice afin de vous assurer que de

l'air sort par chacun des trous.

6. Passez une brosse métallique sur toute la surface

extérieure du brûleur pour enlever les résidus de

nourriture et les saletés.

7. Nettoyez tout orifice bouché avec un fil raide tel qu'un

peuvent s'être agrandis. Si vous notez de larges fissures

ou de grands trous, remplacez le brûleur.

TRÈS IMPORTANT : les tubes

nouveau dans les ouvertures

de la valve. Voir les schémas à

9. Fixez l'électrode au brûleur.

brûleurs. Réassemblez les couvre-brûleurs et les grilles

3. Suppression de report des tubes et de pièces de fixation

méthode dépend de la configuration du brûleur. Voir les

différentes configurations dans les illustrations ci-dessous.

Électrode Foyer brûleur du

Fouiller au large de l'électrode avec une lame de tournevis platÉlectrodeRetirez vis Foyer les surfaces. N'utilisez pas de tampon abrasif sur les

endroits comportant des éléments graphiques.

1 . 3 Avant d'utiliser à nouveau le gril pour la cuisson, faites un «

essai d'étanchéité » et une « vérification du réglage de la

normale et raisonnable à des fins personnelles, et ce, pendant la durée de la période indiquée ci-dessous et commençant le jour de la d'achat du produit*.

Le fabricant se réserve le droit de demander au client que les pièces défectueuses lui soient expédiées, port ou fret prépayé, pour fins d'examen.

*Remarque : dans la mesure où le client inscrit le produit et fournit un exemplaire du reçu de caisse ou de la facture portant la date de l'achat, la période de

couverture de la garantie sera étendue de façon à commencer à la date d'achat du produit.

L'acheteur initial assume la responsabilité de l'ensemble des frais d'expédition pour le remplacement de pièces en vertu des modalités de la

présente garantie limitée.

du produit ne constitue pas une preuve d'achat. Il n'appartient pas au fabricant de tenir un dossier des achats des clients.

La présente garantie limitée vise UNIQUEMENT le fonctionnement du produit et elle ne touche donc pas les questions esthétiques, telles les

égratignures, les bosses, la corrosion ou la décoloration causée par la chaleur, des nettoyants abrasifs ou chimiques, quelque outil que ce soit employé

lors de l'assemblage ou de l'installation de l'appareil, la rouille en surface, ni la décoloration des surfaces en acier inoxydable. La peinture n'est pas garatie

et requiert des retouches. Rouille n'est pas considéré comme un matériel de fabrication ou de défaut.

La présente garantie limitée ne couvre pas le remboursement de frais associés à un inconvénient, à une perte de nourriture, à des

blessures personnelles ou au bris de biens matériels.

ÉLÉMENTS NON REMBOURSÉS PAR LE FABRICANT :

1. Frais d'expédition, service régulier ou accéléré, tant pour une pièce couverte par la garantie que pour une pièce de rechange.

2. Visite d'un réparateur à votre domicile.

3. Les réparations lorsque le produit est employé à des fins autres qu'un usage normal résidentiel pour une seule famille.

6. Les pièces de rechange ou les coûts de la main-d'œuvre pour un appareil ayant fonctionné hors des États-Unis ou du Canada.

7. Le ramassage et la livraison du produit.

8. La réparation de pièces ou de systèmes suite à des modifications non autorisées apportées au produit.

9. Le démontage ou la réinstallation de l'appareil.

STIPULATION D'EXONÉRATION DE GARANTIES et LIMITATION DES RECOURS La réparation ou le remplacement d'une pièce défectueuse constitue votre seul recours en vertu des modalités de la présente garantie limitée. En cas de

problèmes de disponibilité des pièces, le constructeur se réserve le droit de remplacer des pièces similaires qui sont également fonctionnels. Le fabricant

n'assume aucune responsabilité pour tout dommage consécutif ou accessoire découlant d'une violation soit de la présente garantie soit de toute autre

garantie tacite, ou pour une défaillance ou des dommages résultant d'une calamité naturelle, d'un entretien inadéquat, d'un incendie de graisse, d'un

juridiques spécifiques qui sont exposés aux présentes. Il est possible que vous disposiez d'autres droits qui peuvent varier d'un État et d'une province à

l'autre. Dans l'État de Californie uniquement, si la remise en état ou le remplacement du produit n'est pas commercialement possible, le détaillant ayant

vendu l'appareil ou le fabricant rembourseront le montant payé par l'acheteur, et déduiront une somme directement proportionnelle à l'utilisation par

l'acheteur initial avant la découverte de la non-conformité. De plus, dans l'état de Californie uniquement, vous pouvez rapporter l'appareil au détaillant qui

vous a vendu le produit afin de bénéficier des privilèges que vous donne la présente garantie limitée.

Si vous désirez qu'une obligation, quelle qu'elle soit, soit exécutée en vertu de la présente garantie limitée, vous devez écrire à :

prépayés. Tout retour de marchandise d'un client qui ne satisfait pas à ces critères sera refusé.

Perforation, Défauts de fabrication et de matériel Uniquement12

ESTA PARRILLA SOLO SE PUEDE USAR EN EXTERIORES. PELIGRO Símbolos de seguridad Los símbolos y las casillas ilustradas más adelante explican lo que significa cada encabezado. Lea y cumpla lo indicado en los mensajes que se encuentran en todo el manual.PELIGRO: Indica una situación peligrosa inminente que, de no evitarse, ocasionará la muerte o lesiones graves. ADVERTENCIA ADVERTENCIA: Indica una situación potencialmente peligrosa que, de no evitarse, podría causar la muerte o lesiones graves. ADVERTENCIA ADVERTENCIA: Indica una situación potencialmente peligrosa o una práctica insegura que, de no evitarse, podría causar lesiones leves o menores.Sólo para uso particular. No lo use para fines comerciales.1. No guarde ni use gasolina ni otros gases o líquidos inflamables cerca de éste ni de cualquier otro aparato.2. No guarde un tanque de gas propano, que no esté conectado, cerca de éste ni de cualquier otro aparato. PELIGRO Si siente olor a gas:1. Cierre el paso de gas al aparato.2. Apague toda llama al descubierto.3. Abra la tapa.4. Si el olor continúa, guarde lejos de la aplicación y llame inmediatamente su surtidor del gas o su cuerpo de bomberos.El no cumplir con todas instrucciones del fabricante puede ocasionar graves y/o daños materials.Antes de empezar a ensamblar la parrilla y cocinar, lea y siga todas las indicaciones de seguridad, las instrucciones de ensamblado y las instrucciones de uso y de cuidado Antes de empezar a ensamblar la parrilla y cocinar, lea y siga todas las indicaciones de seguridad, las instrucciones de ensamblado y las instrucciones de uso y de cuidado Ciertas pueden tener bordes cortantes. Si es necesario, use guantes protectores. A LA PERSONA QUE INSTALE O ENSAMBLE ESTA PARRILLA:Deje este manual al cliente.AL CONSUMIDOR:Conserve este manual para que lo pueda consultar en el futuro.

vienen con la válvula. Si la tapa de seguridad no se

usa tal como se indica, esto puede ocasionar

lesiones o daños materiales graves.

Tanque de gas en posición

vertical para extraer el vapor

empresas de recambio de buena reputación, que

inspeccionen, carguen con precisión, verifiquen y

sección de tanques de gas de este manual.

•Siempre mantenga los tanques de gas, nuevos y de

repuesto, en posición vertical durante su uso, su

4.Retire la tapa seguridad de la válvula del tanque de

gas. Use siempre la tapa y la correa que vienen con la

5.Sostenga el regulador e inserte el

manguito de unión en la válvula del

control o de la caja de la cámara de combustión.

• El regulador puede emitir un sonido zumbante o

sibilante durante su uso. Esto no afectará la

Resolución de problemas.

• Si el regulador se empaña, apague inmediatamente la

parrilla y cierre la válvula del tanque de gas. Esto

indica que existe un problema con el tanque y no

• Use la parrilla al menos a 3 pies de distancia de

cualquier pared o superficie. Deje un espacio de 10

libre, en la planta baja, dejando un espacio libre de

tres (3) pies entre la parrilla y las paredes o las

en las instrucciones de armado.

• Siempre cierre la válvula del tanque de gas y

retire la tuerca de unión antes de mover el

tanque del sitio específico de uso.

• Mantenga el área de la parrilla limpia y sin

6.Si la ignición no ocurre en 5 segundos, apague los

controles de la hornilla, espere 5 minutos y repita el

• Importante: Cerciórese de haber cerrado el paso de gas desde el tanque antes de revisar las válvulas. Las perillas se traban al llegar a la posición de APAGADO. Para revisar las válvulas, primero presione las perillas y luego suéltelas; las perillas deben regresar a su posición original. De lo contrario, cambie la unidad de la válvula antes de usar la parrilla. Gire las perillas a la graduación BAJA y luego regréselas a la posición de APAGADO. Las válvulas deben girar suavemente. Control de la manguera • Cada vez, antes de usar la parrilla, verifique que las mangueras no tengan cortes, no estén desgastadas, ni estén retorcidas. Cambie las mangueras dañadas antes de usar la parrilla. Use sólo la válvula / la manguera / el regulador especificado por el fabricante. Control de la llama del quemador • Retire las parrillas de cocción y los reguladores de llama. Encienda los quemadores y gire las perillas, de la graduación ALTA a la graduación BAJA. Deberá ver una llama más reducida en la graduación BAJA que en la graduación ALTA. Haga un control de la llama en el quemador lateral. Controle siempre las llamas antes de cada uso. Si sólo se observan llamas bajas, lea lo referente a la Caída repentina de las llamas o llamas bajas en la sección de Resolución de problemas.

ALTA BAJA Cómo apagar la parrilla

• Gire todas las perillas de control a la posición de APAGADO. Cierre el tanque de gas, girando la manilla de la válvula en el sentido de las agujas del reloj, hasta que se detenga por completo. Tubo de arrastre

Retire el tornillo• Superficies de acero inoxidable: Para conservar el aspecto de alta calidad de su parrilla, lávela con un detergente suave y con agua jabonosa tibia y frótela con un paño suave para secarla, cada vez después de usarla. Es posible que para los depósitos de grasa quemada deba usar una almohadilla de limpieza abrasiva de plástico. Para evitar que se dañe, úsela únicamente en la dirección de pulido del acabado. No use almohadillas abrasivas en las áreas donde hayan dibujos. 13. Efectúe un control de la llama del quemador y una prueba para detectar fugas, antes de volver a cocinar en la parrilla.16

Clavija para la rueda

Fuite de gaz de la valve du

Fuite de gaz entre le

réservoir de GPL et le

raccord du régulateur.

Feu sortant du panneau de

dessus de la surface de

brûleur dû à un blocage.

• Accumulation excessive de graisse autour du

Rapportez le réservoir de GPL au fournisseur.

• Fermez l'alimentation en gaz au niveau de la valve du réservoir. Retirez le

régulateur du réservoir et vérifiez par inspection visuelle si le joint d'étanchéité

a été endommagé ou non. Consultez les sections « Essai d'étanchéité d'un

réservoir de GPL » et « Connexion du régulateur au réservoir de GPL ».

couvercle ouvert pour permettre aux flammes de s'éteindre. Une fois le feu

éteint et l'appareil refroidi, enlevez le brûleur et inspectez-le afin d'identifier la

présence de rouille ou de nids d'araignées. Consultez les pages concernant

les dangers naturels et celles sur le nettoyage du brûleur.

• Fermez tous les boutons de réglage, ainsi que la valve du réservoir. Laissez le

couvercle ouvert pour permettre aux flammes de s'éteindre. Une fois le

refroidissement terminé, enlevez les particules d'aliments et la graisse

accumulés à l'intérieur du foyer, du plateau d'écoulement de la graisse et des

PROBLÈMES RELATIFS AU GAZ :

• Il y a un bouchon de vapeur au niveau de

l'écrou de raccord du réservoir de GPL.

• L'écrou de raccord et le réservoir de GPL ne

sont pas complètement branchés.

PROBLÈMES ÉLECTRIQUES :

• La pointe de l'électrode n'est pas placée au • Assurez-vous que le système de valve est bien inséré dans les tubes du

• Assurez-vous que les tubes du brûleur ne sont pas obstrués par des toiles

d'araignées ou par d'autres matières. Voir la section sur le nettoyage et

• Fermez tous les boutons de réglage et débranchez l'écrou de raccord du

réservoir de gaz. Rebranchez-le et essayez à nouveau.

• Tournez l'écrou de raccord d'environ un demi-tour ou de trois quarts de

tour supplémentaire jusqu'à ce qu'il soit bloqué à fond. Ne serrez qu'à la

main - n'utilisez pas d'outils.

• Remplacez la ou les électrodes.

Brûleurs principaux :

Le brûleur ne s'allume pas

avec des allumettes.

• Consultez la section « PROBLÈMES RELATIFS AU GAZ »

Fermez l'alimentation en gaz au niveau du réservoir ou à la source au niveau du

système de distribution du gaz naturel. Cessez d'utiliser ce produit et remplacer

la vanne / tuyau / régulateur. Une fois valve / tuyau / régulateur remplacé

Un brûleur ne s'allume

pas à partir d'autres

• Le gaz est épuisé.

• Graisse coincée par l'accumulation de

nourriture autour du système du brûleur.

• Le brûleur ou les tubes du brûleur sont

• Vérifiez que le réservoir de GPL contient bien du gaz.

• Fermez les boutons, attendez 30 secondes et allumez le gril. Si les

flammes sont toujours faibles, fermez les boutons et la valve du réservoir.

Débranchez le régulateur. Rebranchez le régulateur et faites un essai

d'étanchéité. Ouvrez la valve du réservoir, attendez 30 secondes, puis

• Fermez tous les boutons de réglage, ainsi que la valve du réservoir.

Débranchez l'écrou de raccord du réservoir. Rebranchez-le et essayez de

• Ajustez (abaissez) la température selon le cas.

• Tournez les boutons en position d'arrêt (OFF). Fermez l'alimentation en gaz

au niveau du réservoir de GPL. Laissez le couvercle en position et laissez

le feu s'épuiser. Lorsque le gril a refroidi, enlevez et nettoyez toutes les

d'utilisation et d'entretien.

• Nettoyez le(s) renfort(s) de tube au moyen d'une brosse métallique.

Dépannage – Allumage électronique

étincelles ne sont pas à

• La pile n'est pas installée

• Les fils de sortie ne sont

l'endroit de la fissure.

• Vérifiez l'orientation de la pile.

• Cette pile a-t-elle déjà été

déplacer librement de haut en

et un bon raccord de fils, le

module est défectueux.

• Les fils de sortie sont-il

branchés et étanches?

• Les fils de sortie sont-il

branchés et étanches?

• Si possible, observez le gril

dans l'obscurité. Faites

fonctionner le dispositif

d'allumage et cherchez

l'amorçage de l'arc entre les fils

de sortie et le cadre du gril.

• Toutes les étincelles sont

présentes, mais faibles ou

dans les ouvertures du brûleur?

• Examinez les électrodes pour

d'éventuelles fissures.

« + » sur la fin de la PAC.)

• Remplacez la pile avec une nouvelle pile alcaline.

• Desserrez l'assemblage du capuchon du bouton et

installez-le de nouveau, en vous assurant que le filetage

est aligné et engagé complètement.

• Remplacez le module d'étincelles.

• Enlevez et rebranchez tous les fils de sortie du module et

• Enlevez et rebranchez tous les fils de sortie du module et

• Si vous voyez des étincelles autres que celles des

brûleurs, les fils d'isolation sont peut-être endommagés.

• Essuyez l'humidité avec une serviette de papier.

• Remplacez les électrodes fendues ou cassées.

Pas d'étincelles apparaissent

à tout moment des électrodes

d'allumage électronique

Buttonis pressés, pas de bruit

• La tuerca de unión y la válvula del tanque de gas no

están bien conectadas.

de comida y la acumulación de grasa en la parte interior de la zona de la cámara de

combustión, la bandeja para la grasa y toda otra superficie.

• Lea las instrucciones en el tablero de control y en la sección titulada Uso y
